Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.
Маркировка
Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.
Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».
Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет.
Их обозначают как «N».
Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.
Инструменты
Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).
Вариант 1
Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.
Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.
Для начала соедините кабеля желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.
С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.
В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.
Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.
Проведение данного этапа выполняют, отключив защитный автомат.
Вариант 2
Это такой вариант, когда присутствуют три провода в области потолка и люстры.
Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.
Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.
Четыре лампочки
На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.
Способ подключения дальнейшие действия будут иметь следующий порядок.
Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.
Пять ламп
Данная схема является аналогичной с трехрожковой люстрой.
Есть варианты, когда горят:
- 1, 4 или все 5 ламп;
- 2, 3 или все 5 ламп.
Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.
Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.
Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.
Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.
Финальный этап
На провод фазы устанавливают выключатель.
Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.
Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.
Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение проводят в разрыв провода фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.
Схема подключения двухклавишного прибора немного сложнее.
В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.

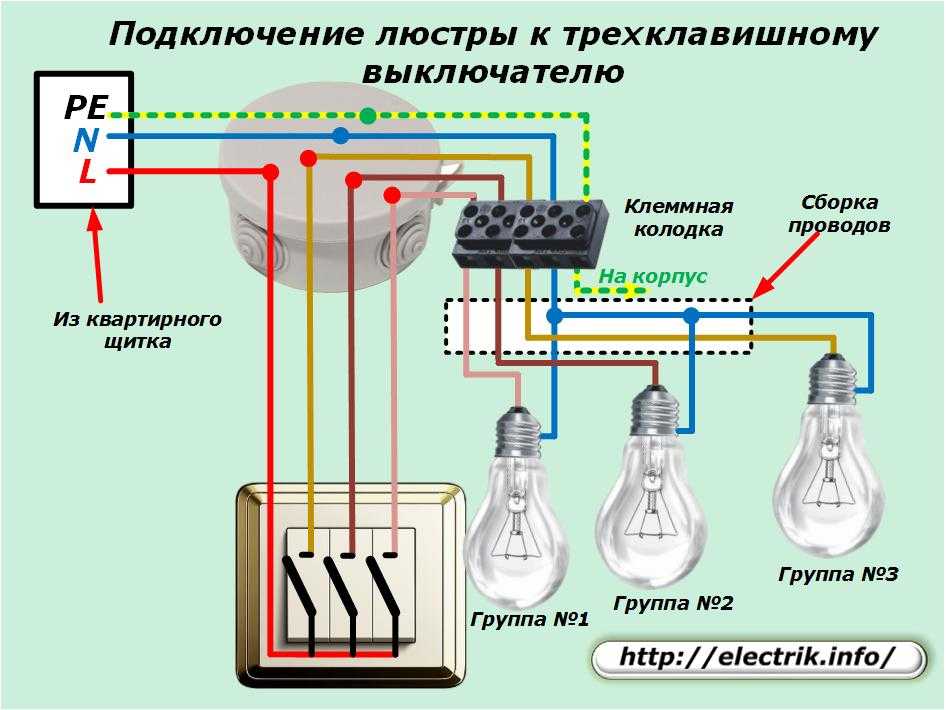

Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.
Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.
При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.
Мастеру стоит придерживаться определенных правил:
- отключение электросети;
- тщательное изучение схемы подключения.
Учитывая все рекомендации специалистов, вы получите люстру с любым количеством рожком.
Прогрессивные решения
Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.
Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.
Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.
В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту.
Они выполнят работу на высшем уровне, соблюдая все правила безопасности.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Как подключить люстру к выключателю — ВикиСтрой
Принцип подключения люстры
При подключении люстры к выключателю необходимо понять принцип работы. Он довольно прост. Лампочка горит, когда к ней подключены два провода, это фазный провод (обозначение на схеме L) и нулевой (обозначение на схеме N). При подключении лампочки (люстры) один из проводников идет напрямую из распределительной коробки на люстру (лампу), второй также подключен к люстре, но через разрыв (выключатель).
Важно! Через выключатель по технике безопасности нельзя вести нулевой проводник. Он должен без разрыва идти на лампочку (люстру) из распределительной коробки.
Не стоит рассчитывать на то, что электромонтажники правильно выполнили подключение электропроводки по расцветке проводов (нулевой рабочий проводник — синий или голубой цвет, нулевой защитный проводник — желто-зеленый).
Они могли ошибиться. Именно по этой причине перед началом работы необходимо посмотреть, где фазный проводник (фаза) и где нулевой (ноль) выходит из потолка или распределительной коробки. Для этих целей необходима отвертка с индикатором напряжения. При определении фазного и нулевого проводника необходимо проверить индикатор напряжения там, где вы уверены, что оно есть. Это можно сделать в рабочей розетке или этажном щитке. После этого определяем и запоминаем, какие проводники выходят из потолка. Тут ничего сложного нет, нужно прикоснуться индикаторной отверткой к проводу, и если лампочка индикатора загорелась, значит это фазный проводник.
Из потолка могут выходить провода в следующем порядке:
Рассмотрим основные варианты подключения люстры к выключателям.
Подключение люстры к одноклавишному выключателю
Если из потолка выходит только два провода, это означает, что возможно подключить только одноклавишный выключатель с одновременным включением всех ламп и все равно, сколько из люстры выходит проводов, два, три или пять.
Схема подключения к одноклавишному выключателю: 1 — одноклавишный выключатель; 2 — распределительная коробка; 3 — люстра
Если из люстры выходит три провода, то их необходимо соединить между собой по цвету, чтобы в итоге было два пучка проводов. Потом просто соединяем провода из люстры и из потолка.
Если из люстры выходит два провода, значит включение всех ламп возможно только одновременно.
Если из люстры выходит три провода, то это означает: один общий проводник на все лампы, который должен подключаться к нулевому проводнику. Второй и третий провода предназначены на первую и вторую секцию ламп в люстре соответственно (к примеру, 1 + 2 лампы для трех ламповой люстры или 3 + 2 лампы для пятиламповой люстры или т. д.).
Подключение люстры к двухклавишному выключателю
Условия для подключения двухклавишного выключателя — это три провода из потолка (ноль и два фазных провода) и три провода из люстры (трех- или пятиламповая люстра). В данном случае при помощи индикатора напряжения определяем нулевой и фазные проводники, которые выходят из потолка. Для определения общего проводника на все лампы нет ничего проще, он один, а два других одного цвета, значит, идут на две секции ламп. Это специально делает завод изготовитель для того, чтобы даже не электрик смог подключить люстру. Затем нулевой проводник из потолка соединяем с общим в люстре, а каждую секцию ламп с фазными проводниками, которые идут через двухклавишный выключатель.
Схема подключения люстры к двухклавишному выключателю: 1 — двухклавишный выключатель; 2 — распределительная коробка; 3 — люстра
Важно! При работе по подключению люстры и установке выключателей, необходимо отключить подачу электричества на соответствующую ветку.
Как правило, для верхнего света идет отдельная ветка, которую можно отключить пакетным выключателем, не обесточивая розетки. Для освещения помещения во время монтажа воспользуйтесь светильниками, подключаемыми к розеткам.
Соединение электропроводов необходимо осуществлять при помощи клеммных колодок. Допускается соединять электропроводку скруткой с обязательной изоляцией. Надежным соединением считается скрутка с пропайкой.
Важно! Соединять медные и алюминиевые провода скруткой нельзя. Это пожароопасно! Их соединение можно проводить только с использованием клеммных колодок.
