Адаптер/блок питания ROBITON NB70W


Есть у меня USB-тестер. Показывает напряжение, ток. Подсчитывает ампер-часы. Удобная вещь. Проверить возможности зарядного устройства, дает ли он нужную мощность. Проверить качество кабеля, а не вносит ли он такое дополнительное сопротивление, что и ток не идет к потребителю.

Покупал на Али. И вот в какой-то момент я заметил, что мой телефон и не только, даже со штатным проводом заряжается током не более 0,5 А. Интересно думаю… Как известно, определение того, куда подключен кабель, к зарядному устройству или к компу, происходит с помощью двух центральных контактов информационных из четырех.

Замыкание их между собой в зарядном устройстве подсказывает контроллеру заряда в устройстве, что оно подключено именно к зарядке и оно может потребить и более чем пол-ампера. А при подключении к стандартному USB-порту компьютера потребление ограничено на этом уровне. Бывают и другие схемы на мини- и микро-USB разъемах.

В моем большом разъеме оказалось один из контактов загнулся. Причем прям пополам, до упора. Попытка его разогнуть окончилась поломкой. Решил заменить разъем. Полный размер. Отпаял контакты по одному. Это гораздо проще, чем все вместе пытаться прогреть и выпаять.

И посадочные места целее остаются. Всё, собрал корпус обратно, подаю питание, все светится. Смотрю внимательно и вижу, что черный разъем другой конфигурации! Он имеет контакты с другой стороны так сказать. Дальнейшее рассмотрение выявило, что большие разъемы бывают очень разных видов. И с ушками, и без них. И ушки в разных местах относительно выводов. Ну и расположение изолятора разное, отчего может измениться полярность.

И это только с выводным монтажом. С поверхностным не проще. Есть даже двусторонние разъемы, где плата посередине. Понято и доступно. Я, такую вещь не видел в продаже, а может не обращал внимания.

Возьму на карандаш. Купить машину на Дроме. Ранее И зачем же они так крепють?.. Англицкая вещь! Зарегистрироваться или войти:. Я на Али покупал.


Подключение передней панель к материнской плате

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки.

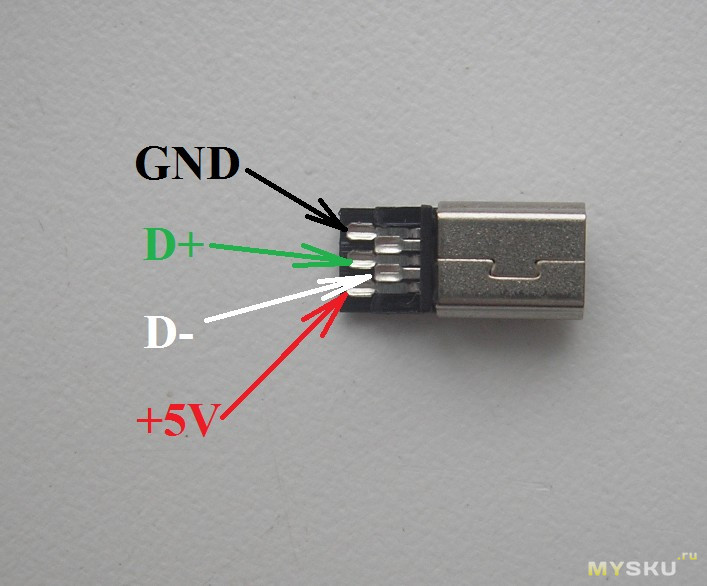

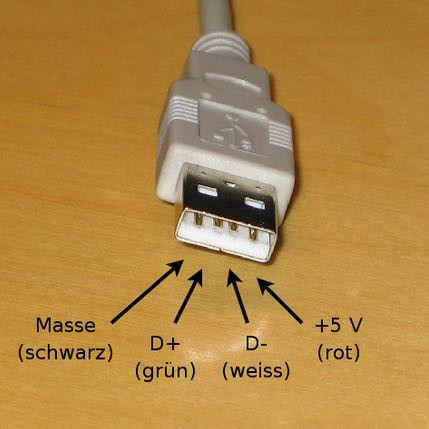

USB ЦВЕТА ПРОВОДОВ, нужные для ремонта КАБЕЛЕЙ USB. Распиновка (распайка) разъема USB (гнёзда и штекеры) Назначение.

Как не ошибиться при выборе USB Flash

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием. Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus , Gigabyte, Asrock, MSI и других. Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:. Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта как на рисунке выше обоснование следующее: на некоторых материнских платах разъем подключения POWER LED индикатор включения компьютера выполнен на 3-ех контактах средний не используется , а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую. На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности.

Потерял Y-образный кабель от внешнего HDD

В этой статье мы разберём особенности современных флэшек, а заодно выберем наиболее жизнеспособные. И да простит меня Владимир Владимирович Лопатин, а не тот, о ком вы подумали! Давайте посмотрим под тем же углом на USB-Flash накопители. Брутальные девайсы из стали и резины, которые в рекламе топят, бьют молотком и давят машинами, а им хоть бы что.

Однажды некая контора постаила к нам в универ партию компьютеров.

блог админа

Данная статья будет полезна не только тем, кто хочет заменить изношенный штекер на зарядном устройстве, но и тем, кто хочет использовать старое, но фирменное зарядное на современном телефоне. Сейчас практически все смартфоны имеют вход питания micro USB, но наверняка у каждого лежит без дела какая-то старая зарядка от нокиа с тоненьким выходом или другой подобный адаптер. Сегодня мы покажем, как легко можно осовременить подобные зарядные. Для переделки надо подобрать зарядное устройство с напряжением в 5В и выходным током хотя бы мА и больше. В нашем случае под руку попал адаптер от Motorola, с силой тока в мА.

Схема подключения usb к материнской плате. Подключение материнской платы

На Kickstarter полно интересных и неоднозначных проектов, и приятно, когда полезные вещицы привлекают внимание народных инвесторов и получают необходимое финансирование. Идея проекта довольно проста: есть намагниченные штепсели с разъемом Lightning для iOS устройств и micro-USB для остальных гаджетов. Они могут все время оставаться в соответствующем разъеме смартфона. К ним в один щелчок присоединяется вторая часть — сам MagCable. Происходит это быстро: не надо шарить в поисках разъема и проверять, верной ли стороной входит кабель.

В процессе проработки разъемов рекомендуется проверить их наличие Тут используются 2 провода, и полярность их подключения не.

Замена штекера зарядки mini usb на micro usb

Принес мне в ремонтики, дорогой наш пикабушник из Питера, телефончик. Рассказал, что в районе разъема зарядника, что то нагрелось сильно и разъем остался на проводе. Первый раз такое ко мне попало

Разъем USB в ходу еще с года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Перейти к содержимому.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города. Автор, нафига все это?

Сетевое зарядное устройство Bron можно использовать для зарядки аккумуляторов аппаратов.

Интеллектуальный полетный аккумулятор нового поколения, батарея питания квадрокоптера DJI Inspire 1 емкостью mAh, напряжением Разъем: Lightning; Цвет: Белый; Длина кабеля: 1. Аккумулятор для инструмента Bosch, емкость 3.


Как мультиметром определить плюс и минус?

В электрике  часто используется такой термин как «полярность». Полярность – это состояние системы или тела, различные точки которых имеют противоположные физические свойства. Самыми известными примерами полярности являются противоположные электрические заряды и магнитные полюса. Если говорить об электрическом токе, то один из полюсов называют положительным (на нем меньше электронов), а другой – отрицательным (на нем больше электронов). Если эти два полюса соединить проводом, электроны начнут двигаться от отрицательного полюса к положительному.  Это и есть электрический ток. Сегодня поговорим о том, как мультиметром определить плюс и минус.

Contents

  • 1 Важность полярности
  • 2 Как определить полярность мультиметром
  • 3 Как мультиметром определить плюс у диода
    • 3.1 Вопрос — ответ

Важность полярности

Она очень важна для электроприборов, поскольку при неправильном подключении они либо просто не начнут работать, либо выйдут из строя.

Положительная полярность обозначается знаком «плюс» (+), отрицательная – знаком «минус» (-). Чаще всего эти сведения можно получить, обратив внимание на специальную маркировку. Но иногда ее просто нет, тогда придется определить полярность самостоятельно.

Производители видео- и аудиоприборов для обозначения проводов с разным зарядом используют цвета:

  • красный – плюс;
  • черный – минус.

Но могут быть и другие варианты.

Что же касается электрических сетей, то жилы при разделке кабеля могут иметь различный цвет:

  • фазный провод обычно имеет красный или коричневый цвет:
  • ноль маркируется синим или черным цветом.

Но на практике эта цветовая схема соблюдается не всегда, поэтому визуальное определение плюса и минуса срабатывает не всегда. Поэтому нужно уметь определять полярность самостоятельно, будь то обычный электрический провод или какой либо электроприбор.

Для этой цели можно использовать вольтметр или мультиметр. Вольтметр есть в доме не всегда, а вот мультиметр в настоящее время является довольно популярным и при этом доступным универсальным тестером.

Как определить полярность мультиметром

Для того чтобы узнать где находится «плюс» или «минус», лучше использовать цифровой мультиметр, на дисплее которого отображается не только цифровой результат измерения, но и его знак. Это сразу наглядно показывает, правильно ли присоединены щупы тестера к проводам электроприбора.

Мультиметр имеет переключатель, позволяющий выбрать режим измерения. Для определения полярности его переводят в режим измерения постоянного напряжения.

Поиск полярности происходит следующим образом:

  1. Вставить разъемы щупов мультиметра в гнезда на его корпусе. Для подключения черного щупа используется гнездо COM (он соответствует отрицательному полюсу), для красного – VΩmA (положительный полюс).
  2. Диапазон измерения принимается до 20 В.
  3. Щупы тестера присоединяют к контактам или проводам прибора, полярность которого нужно определить. Сам прибор включают.
  4. На дисплее отобразится величина замеряемой характеристики. В данном случае важно даже не само ее цифровое значение, а знак перед ним.

Каким может быть результат определения полярности:

  • если никакого знака нет — щупы подключены верно – красный на «плюс», черный – на «минус»;
  • если же выдается напряжение со знаком (-), значит щупы мультиметра присоединены к контактам неверно, и в данный момент плюсу соответствует контакт, к которому присоединен черный щуп.

В случае если мультиметр аналоговый (то есть со стрелкой), в случае перепутанных полюсов стрелка будет отклоняться относительно нуля в противоположную сторону – то есть будет определяться отрицательное значение напряжения.

Как мультиметром определить плюс у диода

Поскольку диоды имеют свойство пропускать ток только в одном направлении, неверное их подключение приведет к неработоспособности всей схемы. Поэтому важно знать, где у диода плюс и минус.

Иногда на элементах присутствует маркировка, но часто ее нет, поэтому определение анода и катода приходится проводить другими способами:

  • включением диода в цепь;
  • используя мультиметр;
  • по технической документации.

Самым быстрым и абсолютно надежным способом является универсальный тестер. Чтобы найти плюс и минус, необходимо:

  1. Перевести мультиметр в режим омметра или проверки диода.
  2. Затем присоединить красный щуп к одному из выводов проверяемого элемента.
  3. Далее черный щуп присоединяют ко второму выводу.
  4. Считать численные значения на дисплее.

Каким может быть результат:

  • Исходя из того, что показатели обычно находятся в пределах 500 – 1200 мВ, числовое значение в этих пределах означает, что щупы присоединены верно – красный в аноду (+), черный – к катоду (-).
  • Если же на экране тестера возникал единица, обозначающая бесконечность (предельное превышение), значит при подключении щупов полярность перепутана.

Таким образом, вопрос как найти плюс мультиметром решается совсем несложно. Нужно просто внимательно изучить инструкции, прилагаемые как к самому проверяемому прибору, так и к тестеру. Это нужно для того, чтобы в ходе проверки их не повредить. К примеру, неверно выставив диапазон измерения, можно вывести мультиметр из строя.

Теперь вы знаете, как мультиметром определить плюс и минус.

Вопрос — ответ

Вопрос: Для определения полярности обязательно нужен мультиметр?

Имя: Кирилл

Ответ: Нет, хотя это и самый удобный способ ее найти. В некоторых случаях можно использовать вольтметр, в других обычную индикаторную отвертку. А кто-то уповает на народные методы вроде сырой картошки.



Вопрос: Можно ли визуально точно определить плюс и минус?

Имя: Фёдор

Ответ: Иногда можно. Некоторые производители наносят на устройства специальную маркировку, либо придают им определенную форму. К примеру, такие значки как кольцевые полоски или точки наносят на корпус устройства ближе к катоду. Что касается формы, то заострение делается со стороны «плюса», а плоская часть при этом обозначает «минус».



Вопрос: Как определить полярность светодиода без мультиметра, по внешнему виду?

Имя: Азат

Ответ: На эти элементы часто нанесены пиктограммы в виде треугольника и значков, напоминающих по форме буквы «П» и «Т». При этом вершинка треугольника, а также выпуклости на значках П и Т обращены в сторону катода (-).



Вопрос: Для определения полярности лучше иметь аналоговый мультиметр или цифровой?

Имя: Радик

Ответ: Для обычного потребителя в любой ситуации лучшим считается цифровой прибор, поскольку, благодаря дисплею, он дает более наглядный и однозначный результат, не требующий расшифровки.



заземление — обратная полярность питания USB, но нет черного провода

спросил

Изменено 4 года, 3 месяца назад

Просмотрено 12 тысяч раз

\$\начало группы\$

Моя цель — создать кабель USB-to-USB с обратной полярностью для зарядки старого Gameboy Advanced SP. Я мог бы просто зайти на Amazon и купить кабель для зарядки, но время от времени мне нравится какой-нибудь забавный проект, и мне нравится узнавать о работе электроники. Согласно уроку, который я смотрел, мне просто нужно присоединить черный конец одного кабеля к красному концу другого и наоборот. К сожалению, один из кабелей, которые я хочу использовать, имеет нестандартную разводку. Я мог бы просто найти другой кабель с нормальными проводами, и если это не сработает, я мог бы, но ура, обучение и все такое.

Вот кабель и то, что я о нем знаю (извините, изображение немного дерьмовое, надеюсь, оно достаточно хорошее):

  1. Красный, зеленый и белый. Я знаю, что это такое. Или, по крайней мере, какими они должны быть.
  2. Тонкие провода, оплетенные вокруг экрана из фольги. В одном ответе на форуме, который я прочитал, говорилось, что это заземление, но на видео, которое я смотрел, был черный провод в дополнение к связке маленьких проводов за пределами экрана, поэтому я не совсем уверен.
  3. Три одинаковых на вид тонких провода, которые, я думаю, могут быть экранирующими проводами заземления.
  4. Пучок очень тонких нитевидных проводов.
    Я предполагаю, что это провода, но они очень-очень тонкие и могут быть просто структурной опорой или чем-то в этом роде. Кроме этого, я не знаю.

На данный момент мне кажется, что я бы подключил красный провод от другого кабеля к пучку проводов, обмотанному вокруг экрана (2 на картинке), а затем черный от другого кабеля к красный на этом кабеле. К сожалению, у меня нет оборудования для проверки этой теории, поэтому я не уверен. Любая ясность будет высоко оценена. Спасибо!

  • usb
  • заземление
  • кабели
  • полярность
  • обратная полярность

\$\конечная группа\$

1

\$\начало группы\$

Категорически ЗАПРЕЩАЕТСЯ подключать красный положительный провод одного кабеля к черному (или экранированному) отрицательному проводу второго кабеля (и наоборот) — это может привести к обратной полярности на одном устройстве, что почти наверняка приведет к повреждению одного или обоих устройств.

.

Зарядные кабели не меняют полярность, как вы предлагаете.

\$\конечная группа\$

1

\$\начало группы\$

2.), скорее всего, является стоком, поэтому в тех случаях, когда вы использовали экран из фольги, вы должны были подключить его к разъему стока только на одном конце (который, если я правильно помню, является просто обозначенной землей). Экран иногда используется в качестве проводника для заземления, а для экранирования провода с несколькими разъемами экран должен подключаться через оба разъема.

3.) Мне не совсем ясно, имеют ли они медные жилы, но они, похоже, являются проводниками, поэтому либо провода данных для разъема USB, либо они объединены в 1, если они медные.

4.) Выглядит как веревка из стекловолокна или пластика. Если он находится за пределами слоя земли/дренажа, это тяга для разделения изоляции.

Я предполагаю, что это один конец USB-кабеля, который вы разрезали. Если это так, я рекомендую разобрать разъем на той части, которую вы отрезали.

\$\конечная группа\$

4

\$\начало группы\$

Что ж, с небольшой помощью мне удалось разобраться. @K H порекомендовал мне разобрать другой конец кабеля, о чем я не подумал. Это был микро-USB с металлическим корпусом на штекерах, так что влезть было очень больно, но после того, как мы немного поковырялись, подрезали и немного подпилили, вот как выглядят соединения:

По сути, получается, что три серебристых провода (вероятно, луженая медь) заземлены, тонкий нитевидный материал, вероятно, был просто арматурой, а плетеный провод (как указано в ответе @K H) является заземлением стока / экрана.

К слову, это хитроумное изобретение работает отлично! Gameboy заряжается и работает как обычно. Впечатляет, учитывая, что прошло, наверное, 10 лет с тех пор, как его в последний раз включали.

В любом случае, спасибо за помощь! Я многому научился, и, надеюсь, это будет полезно для кого-то еще.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

USB защита от обратной полярности — MOSFET

\$\начало группы\$

Думаю над относительно дешевой и простой защитой от обратного подключения USB/переполюсовки. На данный момент я думаю о P-канальном MOSFET со стоком, направленным в сторону USB-разъема. Слышал, что TVS-диоды могут еще, помимо защиты от электростатического разряда, предотвращать переполюсовку, но точно их подобрать не смог бы. Выводы D+ и D- подключены через резисторы к микроконтроллеру STM.

Поскольку это полевой МОП-транзистор типа P, низкий уровень на затворе приводит к тому, что транзистор переходит от стока к истоку. Я предсказываю, что, когда штекер USB подключен в обратном направлении, затвор MOSFET будет высоким, и MOSFET отключится, предотвращая повреждение приемной цепи.

Но это только мои скромные теоретические соображения, и я хотел бы спросить, не допустил ли я здесь логической ошибки или что-то не в порядке с практической точки зрения.

  • mosfet
  • usb
  • защита
  • обратная полярность

\$\конечная группа\$

2

\$\начало группы\$

Похоже, что полевой транзистор защищает от переполюсовки, но он не нужен, так как невозможно получить неправильную полярность от USB-кабеля.

Я также хотел бы отметить, что привязка контакта D+ через резистор напрямую к 3,3 В не позволит MCU контролировать, когда он готов к перечислению, поэтому в зависимости от того, что делает программа MCU, она может не выполнить перечисление, если она не сразу готов с периферийным устройством USB при загрузке.

Другое дело, заземляя контакт ID, вы сигнализируете, что это устройство является мастером OTG, а не устройством USB, так что это не сработает.

Также экран разъема напрямую соединен с землей, что тоже может быть не тем, что вам нужно.
