Как отличить полярный конденсатор от неполярного

В этой статье я поведу речь о том, как проверить конденсатор с помощью мультиметра , если у вас нет прибора для проверки емкости конденсаторов и катушек индуктивности — LC — метра. В основном, по конструктивному исполнению конденсаторы делятся на два типа: полярные и неполярные. К полярным конденсаторам относятся конденсаторы которые имеют полярность, грубо говоря, плюс и минус. К ним чаще всего относятся электролитические конденсаторы, но бывают также и электролитические неполярные конденсаторы. Полярные конденсаторы надо паять в схемы только определенным образом: плюсовый контакт конденсатора к плюсу схему, минусовый контакт — к минусу схемы. Если полярность такого конденсатора нарушить, то он может серьезно пострадать и даже взорваться.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как сделать из полярного конденсатора неполярный и в чем их отличие между собой
  • Неполярный конденсатор
  • Электролитический конденсатор
  • Неполярные электролитические конденсаторы
  • Основы конденсаторостроения: Учебное пособие
  • Разновидности конденсаторов по типу диэлектрика
  • Как проверить неполярный конденсатор. Проверка разных видов. Диагностика полярных конденсаторов.
  • Как проверить конденсатор мультиметром
  • Конденсаторы электролитические неполярные
  • Условные графические обозначения конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Неполярные электролитные конденсаторы

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный.

Общеизвестно, что для электролитического конденсатора требуется строгое соблюдение полярности подключения выводов.

Конденсаторы электролитические неполярные

Общеизвестно, что для электролитического конденсатора требуется строгое соблюдение полярности подключения выводов. Если на плюсовом выводе окажется минус напряжения, конденсатор будет плохо работать, а то и вовсе выйдет из строя. Для тех же случаев, когда конденсатор должен стоять в цепи с изменяющейся полярностью напряжения, выпускаются специальные неполярные электролитические конденсаторы Вход с паролем и Регистрация. Мой регион: Россия.

Условные графические обозначения конденсаторов

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.


Замена неполярных конденсаторов полярными конденсаторами

Разделы статьи:

Замена неполярных конденсаторов полярными конденсаторами

Если вы занимаетесь ремонтом радиотехники, то должны знать о том, что конденсаторы бывают полярными и неполярными. И если у мастеров своего дела проблем с заменой конденсаторов не возникает, то вот у новичков, чаще всего всё наоборот.

Многие из них задаются вопросами о том, можно ли заменить неполярный конденсатор полярным, и что будет? Как известно, основное отличие полярных конденсаторов от неполярных заключается в том, что у них присутствует плюс и минус. То есть, полярный конденсатор нужно впаивать только строго с соблюдением полярности, а иначе он обязательно взорвётся.

В свою очередь при установке неполярных конденсаторов нет нужды придерживаться полярности. Такие конденсаторы не имеют плюса и минуса, в схеме они обозначаются буквами «NP» – неполярный конденсатор. Соответственно назревает вопрос, а можно ли заменить неполярные конденсаторы полярными?

Замена неполярных конденсаторов полярными — что нужно знать?

На самом деле, если под рукой нет неполярного конденсатора, а есть только полярные конденсаторы, то можно произвести их замену по следующей схеме:

  • Сначала нужно определить, где именно на плате плюс, а где минус, и затем уже впаивать полярный конденсатор, соблюдая полярность;
  • Использовать схему из двух полярных конденсаторов, вместо одного неполярного конденсатора.

Второй способ наиболее предпочтителен, ведь именно он позволяет новичку не углубляться слишком далеко в изучение схемы питания.

Достаточно соединить два полярных конденсатора вместе, чтобы получить один неполярный конденсатор.

Соединяются два полярных конденсатора плюсами, а минусу уходят в схему. В итоге получается один неполярный конденсатор.

Например, нам нужно заменить один неполярный конденсатор на 5 мкФ, но его нет под рукой. Тогда мы берём два полярных конденсатора по 10 мкФ, соединяем их плюсами, а минусами впаиваем в плату. Соблюдать при этом полярность нет необходимости, ведь мы из двух полярных конденсаторов получили один неполярный конденсатор.

Как проверить неполярные конденсаторы мультиметром

Ранее в статьях я рассказывал о том, как проверить конденсатор мультиметром. Речь шла о проверке именно полярных конденсаторов, но ничего не говорилось о проверке неполярных конденсаторов.

Проверка неполярных конденсаторов осуществляется практически по той же самой схеме, но с некоторым отличием. В первую очередь, необходимо используя мультиметр произвести зарядку конденсатора, не забыв перед этим его разрядить.

Для этого переводим мультиметр в режим проверки сопротивления на 20 kOm и несколько секунд заряжаем конденсатор, приложив щупы мультиметра к его ножкам. Далее переводим мультиметр в режим измерения постоянного напряжения и смотрим, набрал ли неполярный конденсатор свою емкость.

На самом деле всё достаточно просто, и если конденсатор совсем нерабочий, то на табло мультиметра ничего не высветится.

Также еще раз оговорюсь и скажу, что неполярные конденсаторы обозначаются буквами «NP», и не имеют каких-либо обозначений в виде «+» на старых, еще советских платах или на корпусе. В случае же с использованием полярных конденсаторов, плюс на плате всегда указывался.

Поделиться статьей в социальных сетях

Полярность конденсатора: как определить

Существование полярных и неполярных конденсаторов происходит из-за различий в диэлектрическом материале между пластинами, используемыми для хранения зарядов. Диэлектрический материал в неполярных конденсаторах равномерно распределяет положительные и отрицательные заряды, в то время как в полярных конденсаторах положительные и отрицательные заряды разделены по направлению к полюсу.

Использование двух типов конденсаторов очень похоже, за исключением того факта, что полярные конденсаторы должны располагаться только в одном направлении из-за их полярности. С другой стороны, неполярные конденсаторы, такие как пленочные и керамические конденсаторы, также могут быть расположены наоборот.

Электролитические конденсаторы — это основной тип полярных конденсаторов, присутствующих на рынке. Размещение полярных конденсаторов может быть немного сложным, поскольку следует обращать внимание на полярность. Существует несколько методов определения полярности полярного конденсатора, в том числе:

  1. Визуальная идентификация
  2. Использование мультиметра



I. Визуальная идентификация

Полярность конденсатора можно определить визуально без использования мультиметра с помощью некоторых общепринятых методов, включая следующие:



1. Полярность радиальных электролитических конденсаторов

Корпуса радиальных электролитических конденсаторов в основном черно-серого или зелено-черного цвета, с двумя выводами разной длины. Эти характеристики, цвет и длина выводов конденсаторов могут быть использованы в качестве метода идентификации полярности.

Здесь более длинный контакт обозначает положительный полюс (т. е. анод), а более короткий — отрицательный полюс (т. е. катод).

Идентификация по цветам: черная (в сочетании черный-серый) или зеленая (в сочетании зелено-черный) часть корпуса относится к аноду конденсатора, а серая или черная (в сочетании зелено-черный) часть указывает катод.

Черно-серый радиальный электролитический конденсатор

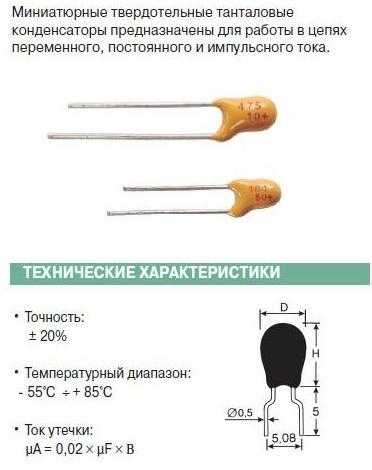

2. Полярность танталовых конденсаторов

Типичный танталовый конденсатор поляризован и имеет положительные и отрицательные полюса. Компонент обычно желтого цвета и предназначен для поверхностного монтажа на печатной плате. На поверхности корпуса конец, отмеченный штрихом, обозначает положительный полюс, и, следовательно, отрицательный полюс находится на другом конце.

Танталовый конденсатор



Метод идентификации полярности танталовых конденсаторов аналогичен методу определения полярности SMD-диодов. Однако следует отметить, что помеченный конец диода обозначает отрицательный полюс, противоположный полюсу танталового конденсатора.



3. Полярность алюминиевых электролитических конденсаторов

Алюминиевые электролитические конденсаторы обычно окрашены преимущественно в серый цвет. Конденсатор также имеет геометрическую форму, имеет разные стороны с прямыми и трапециевидными углами, которые также служат для идентификации полярности.

Алюминиевый электролитический конденсатор



Сторона серого цвета обозначает положительный полюс (анод), а черная часть обозначает отрицательный полюс или катод. При этом штифт, соответствующий прямоугольной кромке основания, относится к катоду, а штырь, соответствующий трапециевидной кромке, относится к аноду.





II. Использование мультиметра

Несмотря на простоту определения полярности конденсатора по его внешнему виду, некоторые могут не знать или не знать идентификационных характеристик. Поэтому общепринятой практикой является определение полярности конденсатора с помощью мультиметра. Используя профессиональное оборудование, мы можем гарантировать точность результатов.

Общеизвестно, что ток, проходящий через электролитический конденсатор, мал (т. е. имеет большое сопротивление утечки), когда его анод подключен к положительному полюсу источника питания (черная ручка мультиметра для измерения сопротивления), а катод подключен к источнику питания. подайте минус (красная ручка мультиметра). В противном случае ток утечки электролитического конденсатора будет высоким.



Метод проверки с использованием мультиметра:

  1. Для измерения сначала мы предполагаем, что один контакт является анодом, который необходимо соединить с черным стержнем мультиметра, а затем соединить другой полюс с красным стержнем мультиметра.
  2. Возьмите показание, на котором остановился указатель (большее значение в левой части указателя). Для измерения желательно установить показания R*100 или R*1K.
  3. Разрядите конденсатор (чтобы удалить накопленный заряд), а затем снова замените два мультиметра для измерения.
  4. Из двух тестов тест, в котором стрелка останавливается с левой стороны (более высокое значение сопротивления), указывает на то, что полюс, соединенный с черной ручкой, является просто анодом электролитического конденсатора.



Примечания:

  • Используйте резистор или дополнительный провод для разряда возможного остаточного электричества конденсатора перед выполнением любых измерений;
  • Поскольку измерение представляет собой процесс зарядки, потребуется некоторое время, прежде чем показания станут в основном стабильными
  • Черная ручка измерителя является положительной, а красная — отрицательной, в то время как для цифрового измерителя все наоборот.





Вот несколько способов определения полюсов конденсатора. Не забудьте подключить анод (положительный полюс) конденсатора к соответствующему положительному полюсу источника питания. Только таким образом цепь может быть замкнута, и конденсатор сможет работать, как положено.



Сообщение от Джун Чжан

Джун работает инженером-электриком в NexPCB

Имеют ли конденсаторы полярность — как узнать?

Различные конденсаторы являются частью электронных компонентов на печатной плате. Они служат для хранения энергии в электрической форме после ее зарядки и предотвращения утечки тока в электронных цепях.

Символы различных конденсаторов

Источник; Википедия

Конденсаторы также имеют концепцию полярности конденсаторов, которая включает полярные и неполярные конденсаторы. Эти два параметра являются характеристиками срока службы указанного электронного компонента, и их полярность определяет условия их эксплуатации.

Сегодня мы изучим основную концепцию того, как определить, поляризован конденсатор или нет. Кроме того, мы приведем примеры в каждом состоянии конденсатора.

Что такое полярность конденсатора?

Как правило, конденсатор представляет собой электрический компонент, имеющий выводы с определенными значениями напряжения (отрицательного или положительного). Значение напряжения на клеммах определяет, является ли конденсатор поляризованным или неполяризованным.

(структура конденсатора)

Поляризованные конденсаторы отличаются от неполяризованных тем, что их выводы классифицируются как катод (-) или анод (+/положительный электрод). Кроме того, вы должны подключать полярные конденсаторы в зависимости от направления цепи, в отличие от неполярных конденсаторов.

Имеют ли конденсаторы полярность?

В этом разделе мы рассмотрим различные классификации полярности конденсаторов.

Неполярные конденсаторы

Неполярные конденсаторы не имеют определенной полярности. Поэтому вы можете соединить их любым способом в печатной плате. Более того, они могут работать с переменным напряжением/переменным током. Типы конденсаторов включают;

  • Керамический конденсатор/диэлектрический материал

Производители изготавливают его из керамического материала. Кроме того, он имеет постоянное значение емкости. Его диэлектрический материал ограничивает свободное протекание тока через конденсатор.

(керамический конденсатор)

Кроме того, в его структуру входят два электрода отрицательной и положительной полярности и чередующиеся керамические слои с металлическим слоем между ними.

Кроме того, керамические конденсаторы можно разделить на керамические конденсаторы класса 1 (низкие потери и высокая стабильность) и керамические конденсаторы класса 2 (высокая буферная эффективность).

  • Пленочный конденсатор/ полимерная пленка/ пластиковая пленка/ пластиковый конденсатор

Производители изготавливают их из двух пластиковых пленок, помещая металлические электроды внутрь цилиндрической обмотки перед ее герметизацией. Характеристики конденсаторов здесь делают их предпочтительными в отношении материала пленки и процесса изготовления.

(пленочные конденсаторы)

Типы; металлизированный пленочный конденсатор и конденсатор из металлической фольги.

Полярные конденсаторы/ электролитические конденсаторы

Поляризованные конденсаторы имеют анод и катод. Катод представляет собой гелеобразный, жидкий или твердый электролит, окружающий анод. С другой стороны, анод представляет собой металл, образующий анодирование в диэлектрическом материале.

(электролитические конденсаторы)

Конденсатор обычно имеет высокое значение напряжения емкости на анодном выводе из-за процесса изготовления.

Положительное напряжение проходит через катод, а отрицательное — через анод.

Кроме того, это идеальный конденсатор для приложений, где входной сигнал накапливает большое количество энергии, имеет низкие токи утечки и более низкую частоту. По сравнению с другими конденсаторами они работают при более высоких напряжениях. Тем не менее, более 1 В или 1,5 номинального напряжения разрушают конденсатор.

Два варианта конструкции с маркировкой полярности:

  • Алюминиевый электролитический конденсатор
  • Танталовые электролитические чип-конденсаторы (компонент с сухим и влажным/нетвердым электролитом)
  • Электролитические конденсаторы с полимерными электролитами

Как определить полярность полярного конденсатора?

Будьте особенно внимательны при выборе полярного конденсатора, так как их полярность различается. Итак, какие методы вы можете использовать для определения полярности полярного конденсатора?

Вот несколько соображений;

  • Визуальная идентификация

Вы можете визуально определить полярность конденсатора с помощью следующих средств:

Полярность алюминиевых электролитических конденсаторов

Как правило, они имеют серый цвет. Кроме того, конденсаторы алюминиевого типа имеют неидентичные стороны с трапециевидными и прямоугольными углами, которые помогают определить полярность (геометрическая конфигурация).

Алюминиевые электролитические конденсаторы» класс = «wp-image-66575»/>

(Алюминиевые электролитические конденсаторы)

Черная часть указывает на катод или отрицательный полюс, тогда как серая сторона указывает на анод (положительный полюс). Следовательно, штифт, соответствующий трапециевидному краю, представляет собой анод, а штифт, соответствующий прямоугольному краю основания, является катодом.

Полярность танталовых конденсаторов

Поляризованные танталовые конденсаторы имеют отрицательный и положительный полюса. Его обозначение также является поверхностным монтажом для монтажа на печатной плате, и он имеет желтый цвет.

(танталовые конденсаторы)

Кроме того, один из его отмеченных концов (в тире) указывает на положительный полюс, а другой конец на отрицательный.

Полярность радиальных электролитических конденсаторов

Крышка радиального электролитического конденсатора имеет зелено-черный или черно-серый цвет и два контакта разной длины для обозначения полярности.

(радиальные электролитические конденсаторы)

Более короткий контакт представляет собой катод/отрицательный вывод, а более длинный контакт представляет собой анод/положительный вывод. Кроме того, зелено-черный цвет указывает на отрицательный полюс, тогда как черно-серый цвет представляет собой анод.

  • Использование мультиметра

Помимо определения полярности конденсатора по его внешнему виду, вы также можете использовать мультиметр для получения точных результатов.

(мультиметр)

Примечание; Из двух измерений мультиметра, у измерения с самым высоким значением сопротивления стрелка останавливается с левой стороны. Он указывает на анодный полюс, подключенный к черной ручке, а красная ручка — к отрицательному полюсу.

Почему важна полярность конденсатора?

Полярность конденсатора играет большую роль в конструкции, функциональности схемы, сборке (за счет физических размеров) и производстве печатных плат.
