что нужно знать — Intel

Формфактор и параметры кабелей

Как и для большинства компонентов аппаратного обеспечения ПК, существует огромное количество вариантов, определяющих внешний вид блока питания.

При выборе формфактора блока питания необходимо учитывать физический размер устройства. Для большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, но все же убедитесь, что блок подходит для вашего корпуса, проверив соответствующие зазоры.

Если вы являетесь приверженцем ПК малого формфактора (SFF), вам необходимо убедиться в том, что блок питания подходит по габаритам. Существует большое разнообразие размеров блоков питания SFF, например SFX, CFX и др., поэтому убедитесь, что выбран блок питания, подходящий для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие в физических характеристиках блоков питания связано с их конструкцией: они бывают модульные или немодульные.

Блок питания работает, преобразуя электроэнергию из розетки и направляя ее к каждому отдельному компоненту системы по различным кабелям.

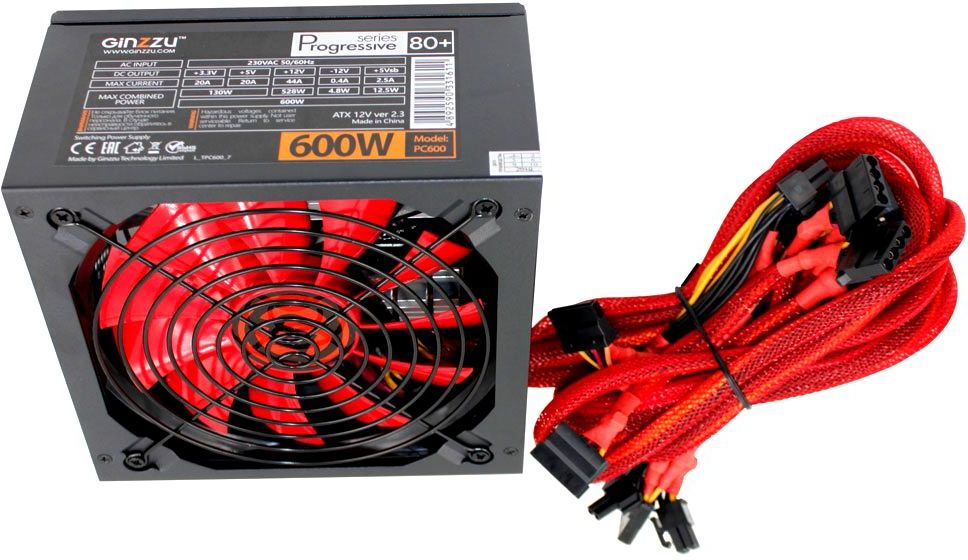

В немодульных источниках питания эти кабели припаяны к печатной плате, то есть вам не придется выбирать кабели, которые будут использоваться в вашей сборке. Все они, даже те, которые не используются, должны будут разместиться в корпусе.

С функциональной точки зрения в этом нет ничего страшного, хотя из-за неудачного расположения проводов может снизиться эффективность воздушного потока, поэтому убедитесь, что эти дополнительные кабели не мешают работе.

С другой стороны, модульные источники питания поставляются без определенных кабелей. Это изменяет процесс установки, так как необходимо подключить каждый кабель к блоку питания и компоненту, на который подается питание, зато появляется возможность оптимизировать систему за счет использования меньшего количества кабелей. Сборка становится более совершенной, устраняются препятствия для воздушного потока. Большинству людей не нужны все разъемы, которые присутствуют у рядового блока питания, что также делает модульные устройства несколько более практичными.

Кроме того, существует третий — промежуточный — вариант с оригинальным названием: полумодульный блок питания. Это действительно так: некоторые наиболее часто используемые кабели подключены к блоку питания, другие вы подсоединяете к нему самостоятельно.

Помните, что для модульных и полумодульных блоков не следует подбирать или использовать кабели других производителей или даже от других моделей того же производителя, если не указано иное. Кабельные наконечники, которые подключаются к компонентам вашей сборки, стандартизированы, в отличие от разъема, подключаемого к блоку питания. Это означает, что у разных производителей могут быть разные соединения. Поэтому следует использовать только те кабели, которые входят в комплект поставки блока питания.

Блок питания HP Power Supply Kit 500W

Внимание! Для полноценной работы сайта необходимо включить в браузере поддержку JavaScript.
Как это сделать? Москва Связаться с нами

Режим работы

9:00 — 21:00

  • Код товара: 532089
  • Артикул: 506247-001

В избранное

Сравнить


В избранное

Сравнить

Блок питания HP Power Supply Kit 500W
  • Описание
  • Характеристики
  • Отзывы
  • Описание
  • Характеристики
  • Отзывы
  • Похожие товары

HP Power Supply Kit 500W сертифицирован для продажи в России.

Блок питания HP Power Supply Kit 500W – фото, технические характеристики, условия доставки по Москве и России. Для того, чтобы купить блок питания HP Power Supply Kit 500W в интернет-магазине Xcom-shop.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (495) 799-96-69, +7 (800) 200-00-69.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание и количество товара не является публичной офертой.

Блок питания HPE Redundant Power Supply (481320-001)

Внимание! Для полноценной работы сайта необходимо включить в браузере поддержку JavaScript.
Как это сделать? Москва Связаться с нами

Режим работы
9:00 — 21:00

  • Код товара: 392962

В избранное

Сравнить


В избранное

Сравнить

Блок питания HPE Redundant Power Supply (481320-001)
  • Описание
  • Характеристики
  • Отзывы
  • Описание
  • Характеристики
  • Отзывы

HPE Redundant Power Supply (481320-001) сертифицирован для продажи в России.

Блок питания HPE Redundant Power Supply (481320-001) – фото, технические характеристики, условия доставки по Москве и России. Для того, чтобы купить блок питания HPE Redundant Power Supply (481320-001) в интернет-магазине Xcom-shop.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (495) 799-96-69, +7 (800) 200-00-69.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание и количество товара не является публичной офертой.

Как выбрать блок питания для ПК

Чаще всего при выборе блока питания для ПК покупатели ориентируются на мощность. Обычно блок питания выбирают одним из последних — его мощность зависит от энергопотребления всей остальной системы.

Лучше заранее приобрести блок питания с запасом мощности, а не впритык к текущим потребностям. Скорее всего, через несколько лет вам захочется провести апгрейд, и мощность блока питания будет ограничивать вас в выборе.

Обсуждая блоки питания, нельзя не упомянуть сертификаты энергоэффективности. Этот вопрос был подробно рассмотрен в предыдущей статье. Существуют такие сертификаты, как 80+, 80+ Bronze, 80+ Gold, 80+ Platinum и 80+ Titanium. Чем более продвинутый сертификат, тем выше КПД блока питания — тем более тише он работает более устойчив к перегреву.

Существует два вида блоков питания для ПК — обычные и модульные. У модульных БП можно отсоединить неиспользуемые провода, что удобно при кабель-менеджменте. Стоят модульные блоки питания чуть дороже.

Все рассмотренные модели выполнены в формате ATX.

Размер ходовой части вентилятора большинства перечисленных ниже моделей — 120 мм.

Малая мощность — БП до 500 Вт

Не обладают сертификатом следующие модели:

— Cooler Master Elite V3 MPW-4001-ACABN1-EUXilence Performance C XN041Aerocool VX PLUS VX PLUS 400 и ECO ECO-400W мощностью 400 Вт;

— FSP PNR-I ATX-450PNR-I Thermaltake Litepower RGB PS-LTP-0450NHSANE-1Aerocool VX PLUS VX PLUS 450 и ECO ECO-450W мощностью 450 Вт.

Единственная представленная в статье модель малой мощности с сертификатом 80+ Bronze — Thermaltake Smart BX1 PS-SPD-0450NNSABE-1 мощностью 450 Вт.

Средняя мощность — БП от 500 до 700 Вт

Не обладают сертификатом следующие модели средней мощности:

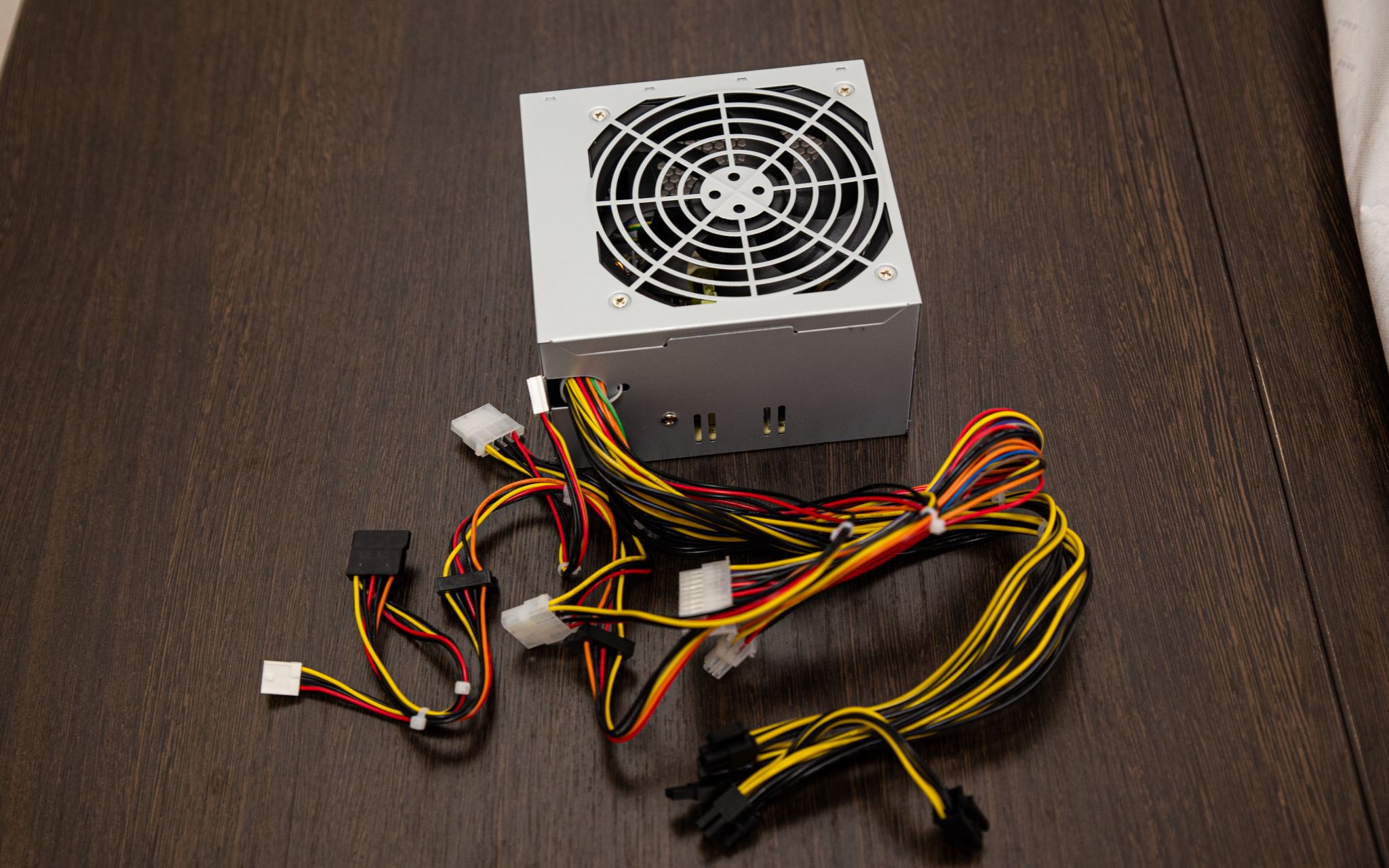

— FSP PNR-I ATX-500PNR-I и Aerocool VX PLUS VX PLUS 500 мощностью 500 Вт;

— Thermaltake Litepower PS-LTP-0550NPCNEU-2 мощностью 550 Вт;

— FSP PNR-I ATX-600PNR-IInWin Power Rebel RB-S600BQ3-3 6104207 и Aerocool VX PLUS VX PLUS 600 мощностью 600 Вт;

— Aerocool VX PLUS VX PLUS 650 мощностью 650 Вт.

Следующие модели обладают сертификатом эффективности 80+:

— Thermaltake Smart RGB PS-SPR-0500NHSAWE-1 и Cooler Master MasterWatt Lite MPX-5001-ACABW-ES мощностью 500 Вт;

— Thermaltake TR2 S PS-TRS-0550NPCWEU-2 и DeepCool Nova DN550 мощностью 550 Вт;

— Thermaltake Smart RGB PS-SPR-0600NHSAWE-1 мощностью 600 Вт;

— Thermaltake TR2 S PS-TRS-0650NPCWEU-2 и DeepCool Nova DN650 мощностью 650 Вт.

Отдельно отметим модель Zalman ZM600-TX. Она обладает тем же сертификатом 80+, мощностью 600 Вт, но отличается ходовой частью вентилятора в 140 мм.

Более продвинутый сертификат — 80+ Bronze. Им обладают такие модели, как Aerocool KCAS PLUS KCAS PLUS 500W мощностью 500 Вт и Aerocool KCAS PLUS KCAS PLUS 600W мощностью 600 Вт.

Также в каталоге представлены блоки питания с сертификатом 80+ Gold и мощностью 650 Вт — это NZXT E650 NP-1PM-E650A-EU и Chieftec A-90 GDP-650C. Вторая модель отличается ходовой частью вентилятора размером 140 мм.

Высокая мощность — БП от 700 Вт и выше

Не обладают сертификатом две модели: Xilence Performance C XN046 мощностью 700 Вт и Aerocool VX PLUS VX PLUS 750 мощностью 750 Вт.

Следующие три модели обладают сертификатом 80+ и мощностью 700 Вт — это Thermaltake Smart RGB PS-SPR-0700NHSAWE-1Cooler Master MasterWatt Lite MPX-7001-ACABW-ES и Zalman ZM700-TX. Последняя модель также отличается ходовой частью вентилятора в 140 мм.

80+ Bronze — следующий сертификат, которым обладают три модели:

— Aerocool KCAS PLUS KCAS PLUS 700W мощностью 700 Вт;

— Aerocool KCAS PLUS KCAS PLUS 800W мощностью 800 Вт;

— Aerocool KCAS KCAS-1000M мощностью 1000 Вт, ходовая часть вентилятора составляет 140 мм.

Следующие модели обладают сертификатом 80+ Gold:

— Aerocool KCAS KCAS-750G и DeepCool Quanta DQ750ST мощностью 750 Вт;

— Thermaltake Toughpower Grand RGB PS-TPG-0750FPCGEU-R и Chieftec A-90 GDP-750C мощностью 750 Вт и ходовой частью вентилятора 140 мм;

— Aerocool KCAS KCAS-850G мощностью 850 Вт.

Самым продвинутым сертификатом 80+ Platinum обладает модель Thermaltake Toughpower Grand RGB PS-TPG-0850F1FAPE-1 мощностью 850 Вт и с ходовой частью вентилятора размером 140 мм.

Видео обзор подключения блока питания AeroCool LUX к материнской плате.


Обзор блока питания Super Power 480X производства компании Codegen Technology

Блоки питания производства китайской компании Codegen Technology пользуются популярностью у неискушенных пользователей благодаря относительно низкой стоимости, однако за время присутствия на российском рынке со стороны покупателей поступали справедливые нарекания на качество и параметры блоков питания этого производителя. Однако представители компании в последнее время неоднократно заявляли, что работа по улучшению технических и эргономических характеристик продуктов ведется и приносит положительный эффект.

В данный момент продукция компании Codegen Technology на российском рынке продается и продвигается исключительно под торговой маркой Super Power, это касается корпусов, блоков питания, а также любой другой продукции, производимой этой компанией. Останавливаться на причинах такой ситуации мы не будем, скажем лишь, что носят они исключительно юридический характер.

В этом году компания Codegen Technology анонсировала новую серию X-Power, в которой планируется выпускать блоки питания соответствующие версии 2.0 и старше стандарта ATX12V. Вот, что сообщает сайт производителя по этому поводу…

О начале выпуска новой серии блоков питания "X POWER"

Компания Codegen Technology Co. Ltd объявляет о начале выпуска новой серии блоков питания "X POWER" для комплектации корпусов системных блоков ПК. В состав серии входят модели XP-280W, XP-300W и XP-350W. Блоки питания данной серии отличаются от выпускаемых ранее аналогичных устройств повышенными характеристиками надежности и устойчивости.

Серия "X POWER" полностью отвечает запросам современных энергопотребляющих компонентов персональных компьютеров, таких, как мощные одно- и двухъядерные процессоры, видеоускорители и жесткие диски большой емкости.

Поставки корпусов с блоками питания новой серии "X POWER" начнутся в июле текущего года и будут доступны на российском рынке в сентябре. Новая серия заменит выпускаемые ранее модели 200Х-300ХХ. Отпускная стоимость корпусов, укомплектованных БП новой серии, не будет превышать стоимость корпусов, комплектовавшихся старой серией.

Стоит добавить, что к этой же серии относится блок питания Super Power 480X, который и является основным фигурантом этой статьи.

Итак, посмотрим непосредственно на сам блок.

Общее описание блока питания

Блок питания, предоставленный для тестирования, был упакован в картонную коробку, оформление которой выполнено в черно-белых тонах. Также этим БП могут комплектовать корпуса производства Codegen Technology.

Какой-либо комплект поставки отсутствовал, но, возможно, в розничной продаже ситуация с ним несколько отличается.

Блок питания выполнен из стали толщиной, примерно, 1мм, имеет анодированное покрытие серебристого цвета, его, в принципе, можно считать зеркальным. Само по себе покрытие немаркое, но следы от рук на нем иногда остаются.

На лицевой панели БП расположены:

  • штампованное вентиляционное отверстие размером 75 на 75 мм
  • разъем для шнура питания
  • выключатель сетевого питания
  • указание допустимого напряжения питающей сети (230V)

На задней панели расположены:

  • штампованное вентиляционное отверстие размером 75 на 75 мм
  • отверстие для вывода проводов

Больше вентиляционных отверстий корпус блока питания не имеет.



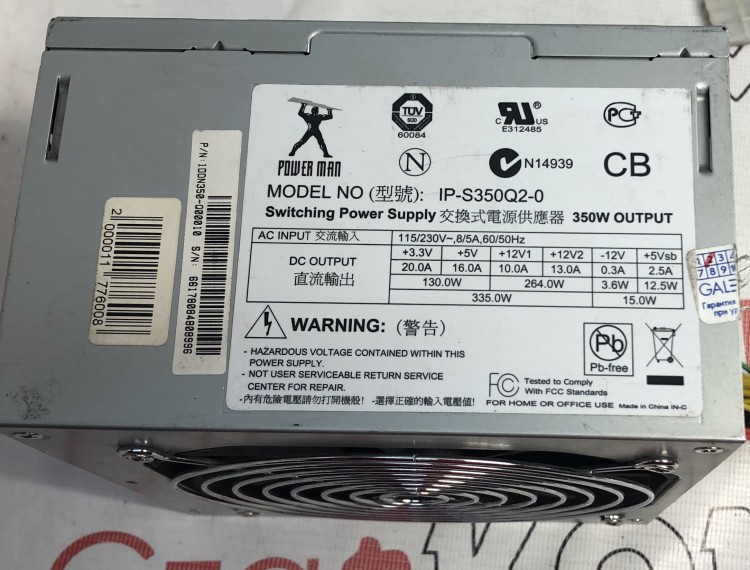

Наклейка с данными о допустимых токах нагрузки по каналам расположена на боковой (правой) стенке корпуса.

Для данной модели БП производителем заявлены следующие параметры:

Напряжение3,3 В5 В12 В 112 В 2
Максимальный ток30 А40 А16А18А
Максимальная мощность235Вт264Вт
480Вт

Внимательно изучив характеристики, заявленные производителем, можно заметить несоответствие суммы максимально допустимых токов по линиям 12В — 34А и максимальной мощности по общей шине 12В- 264Вт, что с учетом номинального напряжения соответствует 22 амперам. В принципе, у типовых блоков питания из Power Supply Design Guide такого несоответствия не наблюдается, однако многими производителями используется возможность установки ограничений по току линий 12В таким образом, что их сумма немного превышает общую максимальную мощность по шине 12В. Этим техническим решением достигается возможность питания от БП компьютера с потреблением энергии по линиям 12В в пропорции, отличающейся от типового БП из PSDG, но аналогичного по общей мощности шины 12В.

Корректным можно считать отклонение не более 10 процентов от максимальной мощности по шине 12В, то есть в нашем случае десять процентов от 22А составляет, с учетом округления в большую сторону, 3А, то есть вполне корректно было бы указать для данного БП 25А. Сумма токов же, указанная в нашем случае сильно завышена и только запутает неопытного пользователя или покупателя.

Подставим вместо мифической суммы 34А реальные 22А и посмотрим на параметры БП еще раз.

Напряжение3,3 В5 В12 В
Максимальный ток30 А40 А22 А
Максимальная мощность235Вт264Вт
480Вт

В общем, единственное замечание по заявленным параметрам относится к указанию максимального тока по шине 12В, остальная информация приведена в полном объеме, особых замечаний нет.

Что касается соответствия рассматриваемого БП конкретной версии стандарта ATX12V, то тут ситуация следующая:

Напряжение+3,3VDC+5VDC+12VDC(V1+V2)
300W ATX12V ver. 1.327А26А18А
300W ATX12V ver. 2.218А12А21A(8A+13A)
Super Power 480X30А40А22A
400W ATX12V ver. 2.220А14А27A(14A+13A)

Как можно заметить, у данного БП наибольшее значение тока относится к шине 5В, что характерно для блоков питания, разрабатывавшихся в соответствии с ATX12V версии 1,3 и более ранних. Для блоков питания, разрабатывающихся с учетом версии 2.0 и старше ATX12V характерно наибольшее допустимое значение тока нагрузки по шине 12В. То есть фактически все-таки перед нами представитель более старого семейства ATX12V ver. 1.х. Однако энергетические возможности БП Super Power 480X по шине 12В позволяют сопоставить его с 300Вт типовым БП из PSDG ATX12V 2. 2, причем тестируемый блок питания немного превышает его параметры.

Судя по заявленным характеристикам, данный БП можно использовать с большинством современных, в том числе, и достаточно мощных систем, а также с любыми системами на базе Athlon XP и материнскими платами, имеющими питание VRM процессора от шины 5В.

Блок питания Super Power 480X оснащен следующими разъемами и коннекторами:

  • 24 пиновый разъем АТХ, длина проводов до разъема — 49 см, при этом на них надет общий пластиковый экран, который со стороны разъема зафиксирован пластиковой стяжкой с термоусадочным уплотнителем поверх нее, а внутри корпуса БП только пластиковой стяжкой.
  • 4 пиновый разъем ATX12V, длина проводов до разъема 50 см, на расстоянии 40 см от корпуса БП установлена пластиковая стяжка
  • 8 пиновый разъем ATX12V, длина проводов до разъема 50 см, на расстоянии 40 см от корпуса БП установлена пластиковая стяжка
  • 2 коннектора для питания SATA устройств, длина проводов до первого разъема 50 см, до второго — плюс 15 см. На расстоянии 41 см от корпуса БП установлена пластиковая стяжка
  • 3 разъема типа Molex и один разъем питания FDD, длина проводов до первого разъема 50 см, до второго и каждого последующего по плюс пятнадцать сантиметров.
  • 4 разъема типа Molex и один разъем питания FDD, длина проводов до первого разъема 50 см, до второго и каждого последующего по плюс пятнадцать сантиметров

Итого, для питания устройств внутри системного блока предусмотрено:

  • 2 коннектора SATA
  • 7 разъемов типа Molex
  • 2 разъема FDD

Использованы провода сечением 18AWG, что вполне достаточно для данной мощности.

В блоке питания установлены два вентилятора Jamicon JF0825B1H производства Kaimei Electronic Corp. С максимальным током потребления 0,19А. Вентиляторы расположены на противоположных стенках корпуса БП и осуществляют его сквозную приточно-вытяжную вентиляцию.

МодельТип подшипникаРазмерМакс. ток потребленияНом. частота вращения
Jamicon JF0825B1Hдвойной качения80 мм0,19 A3000 об/мин

Часть сетевого фильтра установлена около сетевого разъема, а часть на основной печатной плате, в последней незанятым осталось одно место под конденсатор.

В высоковольтной части установлены два конденсатора производства HEC емкостью 680мкФ(200В), рассчитанных на максимальную температуру 105 градусов.

Радиаторы силовых элементов имеет форму, похожую на сдвоенную букву F, толщина оснований обоих радиаторов составляет 4 мм, высота 65 мм, размер в верхней части у радиатора ключевых транзисторов составляет 70 на 33 мм, толщина ребер 2 мм, их расположено по четыре с каждой стороны, Размер верхней части радиатора диодных сборок 95 на 33 мм, остальные параметры аналогичны радиатору ключевых транзисторов. Ребра расположены параллельно осям вентиляторов, данный фактор должен улучшить отвод тепла, как от радиаторов, так и от других сильно греющихся элементов в блоке питания.

В качестве основного контроллера использована микросхема SG6105D производства System General, на дополнительной плате, установленной на основной печатной плате под углом 90 градусов к ней, распаяна микросхема типа LM339N, выполняющая вспомогательные функции.

В выходных низковольтных каскадах установлены конденсаторы производства Su'scon емкостью 3300мкФ, рассчитанные на максимальную температуру 105 градусов, два дросселя на тороидальных сердечниках — групповой стабилизации и в канале 3,3В. Свободных посадочных мест, не занятых элементами, в данной части платы нет.

Один из вентиляторов подключен посредством двухпинового разъема, распаянного около основного контроллера, провод от второго вентилятора запаян непосредственно в плату.

В продаже имеется еще одна версия данного блока питания, отличие которой заключается в наличии модуля пассивного PFC, а также местом подключения вентиляторов — они подключены через разъемы, установленные на дополнительной печатной плате.

Также стоит отметить, что как у первой, так и у второй версии этого БП, провода, относящиеся к шине 12В (желтого цвета), распаяны на основной печатной плате одной группой, то есть две линии 12 В, заявленные в данном БП, действительно мифические.

Тестирование блока питания

Проверка пульсаций проводилась при максимальной нагрузке на канал 12В.

3,3 В5 В12 ВМощность
10 А10 А22 А347 Вт

НапряжениеДопустимое значение пульсацийИзмеренное значение пульсаций
50мВ20мВ
12В120мВ130мВ

Значение пульсаций напряжения 5В находится в пределах нормы, а напряжение 12В немного превышает рекомендованные 120мВ. Этот факт, думаю, не добавит желающих приобрести данный БП.

Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В. Также дополнительно были проведены измерения в двух произвольных комбинациях нагрузки. Как обычно, напряжения измерялись мультиметрами Fluke 111 класса True RMS.

Стабильность напряжения 3,3В явно неудовлетворительная, блок питания не может нормально выдержать нагрузку в 7А по донному каналу. Стабильность напряжения 5В можно признать условно удовлетворительной, поскольку в большинстве случаев отклонение от номинала не превышает пяти процентов. К стабильности напряжения 12В особых претензий нет, ее вполне можно признать хорошей.

НапряжениеСреднее значение, ВМаксимальное отклонение от среднего значения, %
5,211,32
12В12,243,01

Среднее значение напряжения 5В заметно завышено относительно номинала. Правда, максимальное отклонение (относительное) текущего значения напряжения от рассчитанного среднего значения весьма небольшое, что косвенно подтверждает, что перед нами все-таки блок питания, проектировавшийся в соответствии с ATX12V 1. x.

Для следующего этапа тестирования был использован компьютер следующей конфигурации:

При установке в корпус каких-либо сложностей, обусловленных конструктивными особенностями блока питания, не возникло.

Для тестирования использовались: утилита CPU RightMark в режиме Demo mode (90 минут) и игра FarCry (60 минут). В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно.

Приложение12V min12V max
CPU RightMark11,8411,96
FarCry11,8111,99

Значение напряжений в пределах нормы, однако, могло бы быть и лучше.

Шум, издаваемый тестируемым блоком питания, весьма заметен даже в офисном помещении с несколькими работающими компьютерами, какие-либо схемы управления оборотами вентиляторов отсутствуют. Спектр шума, в основном, среднечастотный, раздражает не очень сильно (индивидуально).

Выводы

Блок питания продемонстрировал свои возможности. .. В принципе использовать данный БП можно, но вот много ли желающих найдется это делать с таким шумом системы охлаждения? А если еще учесть отклонения от номинала значений напряжений 3,3 и 5 В, то перед приобретением данного БП за цену более 50 у.е. (это его реальная цена на данный момент) стоит сильно задуматься.

Первое впечатление, произведенное этим блоком питания, было весьма положительным, этому способствовали и добротный корпус, и качественные вентиляторы, и наличие весьма мощных радиаторов, а также конденсаторов и других элементов вполне достойных номиналов, но в ходе тестирования первоначальное впечатление изменилось не в лучшую сторону. Остается надеяться, что компания Codegen Technology будет более тщательно подходить к проектированию и изготовлению блоков питания, поставляемых на российский рынок.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Блок питания Super Power 480X предоставлен московским офисом компании Codegen Technology Co. Ltd
Мультиметры Fluke предоставлены компанией ICS

Блоки питания - GIGABYTE Russia

Server motherboards for demanding applications come in form factors: EEB/E-ATX/ATX/microATX/mini-ITX.

Innovation and performance are in these optimal rack servers to be deployed in data centers with demanding applications.

Scalable parallel computing GPU dense servers that are built for high performance.

Compute, Storage, and Networking are possible in high density, multi-node servers at lower TCO and greater efficiency.

Based on OCP Open Rack Standards, barebone racks and nodes for datacenters.

Stand-alone chassis for customers to customize and expand as needs change.

Processing power, large amounts of data, fast networking, and accelerators all bundle into a scale out ready HPC and/or AI server solution.

Systems that do visual applications from computer graphics to computer animation rely on visual computing servers.

Processing power, large amounts of data, fast networking, and accelerators all bundle into a scale out ready HPC and/or AI server solution.

Software defined cluster of nodes can be dedicated for compute, storage, networking, or virtualization.

Capacity, reliability, and storage flexibility are built into these storage servers for enterprise and datacenters.

Securely manage the use of files and applications for office environments while storing large amounts of data.

Server resources are effectively allocated via virtualization, and these servers are highly flexible.

Real time data processing at the source is required for edge computing with reduced latency for Internet of Things (IoT) and 5G networks as they use cloud.

Блоки питания и сетевые кабели

Блоки питания и сетевые кабели | SICK

Оптимальное энергоснабжение

Показать всё Скрыть всё

Фильтровать по:

Входное напряжение

- 120 V AC (2) 85 V AC . .. 132 V AC (1) 88 V AC ... 264 V AC (1) 90 V AC ... 255 V AC (6) 90 V AC ... 264 V AC (2) 95 V AC ... 264 V AC (1) 100 V AC ... 120 V AC (1) 100 V AC ... 240 V AC (8) 170 V AC ... 264 V AC (1) 220 V AC ... 240 V AC (1) ≤ 230 V AC (2)

Применить фильтр

Выходное напряжение

- 5 V DC (3) 9 V DC (1) 12 V DC (3) 24 V DC (12) 5. 2 V DC (6) 12.5 V DC (1)

Применить фильтр

Выходной ток

- 1 A (7) 2 A (1) 5 A (1) 10 A (1) 20 A (1) 2.1 A (2) 3.9 A (1) 1.14 A (2) 4.16 A (3)

Применить фильтр

48 результатов:

Результаты 1 - 24 из 48

  • Описание: NO/NC variant: The output signals are one normally open (NO) and one normally closed (NC) set of relay contacts.
  • Описание: NO/NO variant: The output signals are two normally open (NO) set of relay contacts.
  • Входное напряжение: 120 V AC
  • Описание: 120 Volt AC input Power Supply for IT 3800 / ST 2000
  • Описание: PS5U-11
  • Описание: Кабель электропитания от соединительного узла к узлу «передатчик – приемник», 3-контактн., длина 10 м
  • Описание: Кабель электропитания от соединительного узла к узлу «передатчик – приемник», 3-контактн., длина 20 м
  • Описание: FSR контроллер
  • Описание: PS 51-0000
  • Выходное напряжение: 12,5 V DC
  • Описание: 12. 5VDC hand held power supply, requires two AA batteries inclued
  • Входное напряжение: 120 V AC
  • Выходное напряжение: 24 V DC
  • Описание: Power supply/ac adapter, 120VAC to 24VDC, used w/demo case testbox (7022806)
  • Описание: PS 51-0000-DNET-GM
  • Описание: PS 120/9V
  • Описание: Блок питания
  • Описание: Независимый блок питания 18 B для тестирования датчиков. С кнопкой Teach-in для обучения и удаленной настройки датчиков с внешним кабелем обучения, PNP & NPN, с металлической и магнитной вставкой для тестирования магнитных и цилиндрических датчиков, вкл. 2 аккумулятора по 9 B
  • Входное напряжение: 100 V AC ... 240 V AC
  • Выходное напряжение: 24 V DC
  • Выходной ток: 2,1 A
  • Входное напряжение: 100 V AC ... 120 V AC, 220 V AC ... 240 V AC
  • Выходное напряжение: 24 V DC
  • Выходной ток: 3,9 A
  • Входное напряжение: 100 V AC ... 240 V AC
  • Выходное напряжение: 5 V DC
  • Выходной ток: 2 A
  • Описание: Блок питания, вход 100...240 B перем. тока, выход 5 B/2 A пост. тока (требуется при использовании кабеля RS-232-TTL, не соответствует медицинскому стандарту EN 60601/IEC 60601)
  • Входное напряжение: 100 V AC . .. 240 V AC
  • Выходное напряжение: 9 V DC
  • Описание: Универсальный блок питания, вход 100...240 B перем. тока, выход 9 B пост. тока, с сетевым кабелем с европейским штекером с заземляющим контактом (не соответствует медицинскому стандарту EN 60601/IEC 60601)
  • Входное напряжение: 100 V AC ... 240 V AC
  • Выходное напряжение: 24 V DC
  • Выходной ток: 2,1 A
  • Описание: Блок питания 24 В пост. тока/2,1 А, область настройки 24...28 В, входной ток тип. 0,77 А/0,44 А, сетевая частота 50...60 Гц
  • Входное напряжение: 90 V AC ... 255 V AC
  • Выходное напряжение: 5,2 V DC
  • Выходной ток: 1 A
  • Описание: Блок питания со штекером UK для зарядной станции, 1 А, 5,2 В пост. тока, 90 В пер. тока – 255 В пер. тока при 50–60 Гц (Honeywell PS-05-1000W-G)
  • Входное напряжение: 90 V AC ... 255 V AC
  • Выходное напряжение: 5,2 V DC
  • Выходной ток: 1 A
  • Описание: Блок питания со штекером ЕС для зарядной станции, 1 А, 5,2 В пост. тока, 90 В пер. тока – 255 В пер. тока при 50–60 Гц (Honeywell PS-05-1000W-C)
  • Входное напряжение: 90 V AC ... 255 V AC
  • Выходное напряжение: 5,2 V DC
  • Выходной ток: 1 A
  • Описание: Блок питания со штекером NA для зарядной станции, 1 А, 5,2 В пост. тока, 90 В пер. тока – 255 В пер. тока при 50–60 Гц (Honeywell PS-05-1000W-A)
  • Входное напряжение: 90 V AC . .. 255 V AC
  • Выходное напряжение: 5,2 V DC
  • Выходной ток: 1 A
  • Описание: Блок питания со штекером ЕС для проводных ручных сканеров, 1 А, 5,2 В пост. тока, 90 В пер. тока – 255 В пер. тока при 50–60 Гц (Honeywell 46-00526)
  • Входное напряжение: 90 V AC ... 255 V AC
  • Выходное напряжение: 5,2 V DC
  • Выходной ток: 1 A
  • Описание: Блок питания со штекером NA для проводных ручных сканеров, 1 А, 5,2 В пост. тока, 90 В пер. тока – 255 В пер. тока при 50–60 Гц (Honeywell 46-00525)

Результаты 1 - 24 из 48

Пожалуйста, подождите.. .

Ваш запрос обрабатывается, это может занять несколько секунд.

EVGA 500 W1, 80+ Белый блок питания 500 Вт (100-W1-0500-KR): Электроника

Купил его на замену 12-летнему, вышедшему из строя блоку питания мощностью 650 Вт.

Признаки, которые выдавали его:
- Случайные отключения при запуске графически (или вычислительно) интенсивных игр
- Требуется отключение выключателя питания на задней панели блока питания для его сброса

ЗА:
- 80+ Platinum
- Полностью модульная (Mobo, CPU, 2x VGA, 3x SATA, 1 Peripheral)
- Все кабели имеют маркировку на клеммах
- Все кабели полностью заплетены (черная)
- Включает сумку для хранения неиспользуемых частей
- Включает самопроверку (закрытая перемычка материнской платы )
- 10 лет гарантии

МИНУСЫ:
- ЭКО-режим не предназначен для игр (когда у вас постоянно возникают резкие увеличения и уменьшения мощности) - см. Ниже!
- прилагаемый кабель Mobo немного короче, чем я бы хотел видеть.

Я заметил приличное количество тепла, исходящего от моего компьютера в течение последних 2 лет, и я приписал это мощной видеокарте, установленной примерно тогда.Теперь я считаю, что это произошло из-за неэффективности моего старого блока питания. По мере того, как бедняга стареет, превращение электричества в тепло, а не в энергию стало ужасно неэффективным ... потому что ...

Этот новый блок питания 80+ Platinum просто запускает мой компьютер НАМНОГО КУЛЕР (и это единственное, что изменилось недавно) . Фактически, мои компьютерные вентиляторы выдувают холодный воздух (вместо теплого), который охлаждает всю комнату.

Это сложный вызов, но я считаю, что он стоит увеличения стоимости на 20 долларов по сравнению с очень сопоставимым EVGA G3 Gold 650W (который сам по себе является выдающимся источником питания - если вы не можете себе это позволить, приобретите G3) .

Единственным недостатком является режим Eco ... теоретически это должно означать меньшее потребление энергии и более тихую сборку. На самом деле он отлично работает, пока вам не понадобится дополнительный сок. Этот блок питания просто не может постоянно переключать переключатели достаточно быстро. Таким образом, в экономичном режиме вы будете время от времени отключаться ... Это вычет в одну звезду только потому, что ВАМ НЕ НУЖЕН ЭКО РЕЖИМ! Этот источник питания настолько эффективен, а профиль вентилятора настолько хорош, что в обычном режиме он все еще очень тихий. Может быть, есть небольшая разница.Так что просто оставьте это OFF, и все будет в порядке.

Компьютерные блоки питания | Newegg.com

Компьютерные блоки питания преобразуют переменный ток из розеток в вашем доме в постоянный ток, который использует ваш компьютер. Они также обеспечивают питание различных компонентов компьютера, таких как жесткие диски, вентиляторы и оптические приводы.

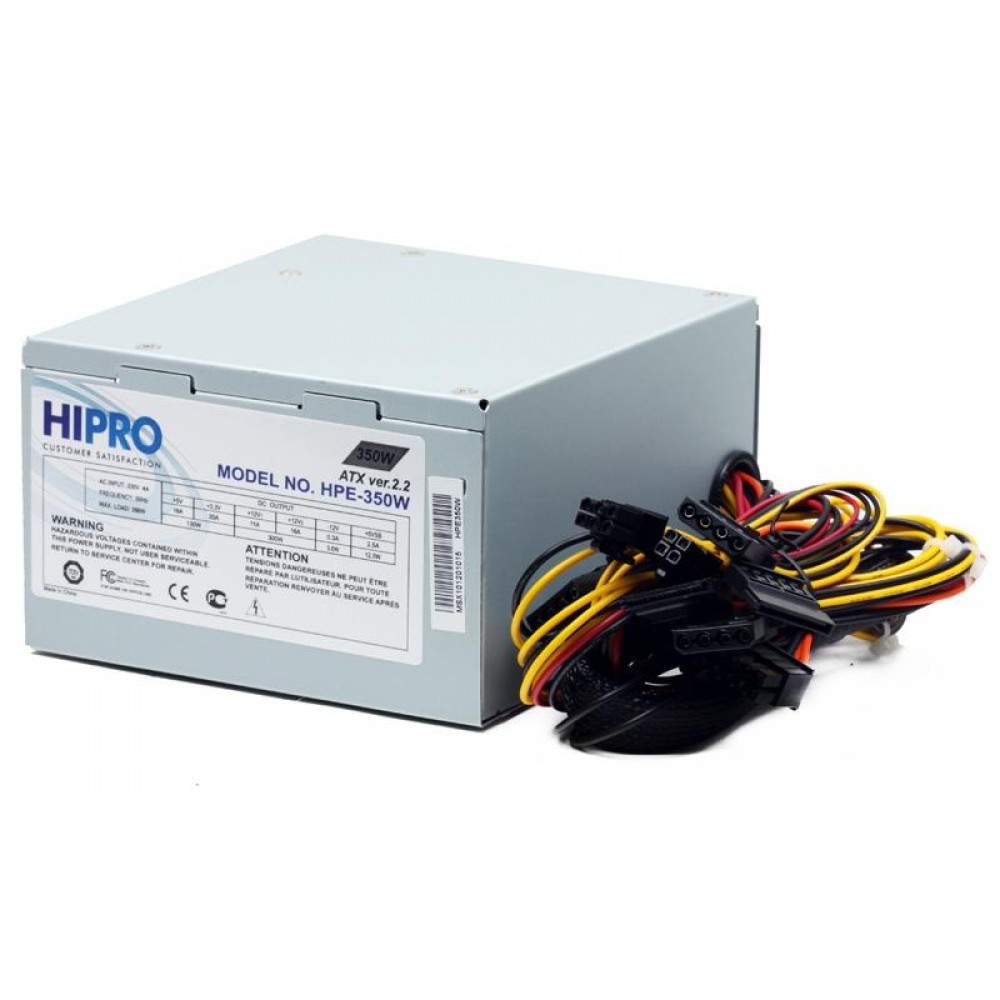

Блоки питания ATX работают с материнскими платами ATX

Блоки питания ATX подходят для материнских плат ATX и корпусов компьютеров. Они могут обеспечить мощность 300 Вт и более.В отличие от старых компьютерных блоков питания, у них есть программный переключатель вместо физического, что позволяет включать и выключать их с помощью программного обеспечения. Большинство моделей имеют разъемы SATA для питания жестких дисков и оптических приводов. В них используется 20-контактный разъем питания.

Блоки питания ATX12V Используйте 4-контактный разъем для процессора.

Блоки питания ATX12V выглядят почти так же, как блоки питания ATX, но имеют разные разъемы питания. В моделях ATX12V v1.0 используется 20-контактный основной разъем, 4-контактный разъем 12 В для процессора и 6-контактный вспомогательный разъем.Источники питания ATX12V v2.0 используют 24-контактный основной разъем и 4-контактный разъем для процессора. Эти блоки питания наиболее распространены в современных компьютерах.

Активные и пассивные блоки питания с коррекцией коэффициента мощности помогут вам сэкономить на счетах за электроэнергию

Блоки питания с коррекцией коэффициента мощности (PFC) уменьшают количество реактивной мощности, производимой вашим компьютером. Компоненты вашего ПК не могут использовать реактивную мощность, но энергетические компании по-прежнему взимают с вас плату. В активных источниках питания с коррекцией коэффициента мощности используются электронные схемы, а в пассивных источниках питания с коррекцией коэффициента мощности используются катушки индуктивности и конденсаторы.Оба механизма PFC также более эффективно распределяют мощность между компонентами вашего компьютера.

Немодульные источники питания по сравнению с полностью модульными и полумодульными источниками питания

Немодульные источники питания обычно дешевле и содержат несколько кабелей, припаянных к одной печатной плате. Такая конструкция может препятствовать потоку воздуха и вызывать перегрев внутри корпуса компьютера. Немодульные блоки питания также могут выглядеть некрасиво, если в корпусе вашего ПК есть окно. Полумодульные блоки питания имеют меньше проводных кабелей, поэтому они, как правило, вызывают меньший перегрев, избегая повреждения компонентов компьютера. В модульных источниках питания нет проводных кабелей, поэтому вы можете выбрать, какие из них вы хотите подключить. Они, как правило, дороже других типов.

Резервные блоки питания предотвращают простои

Резервная система питания позволяет вашему ПК использовать два или более блоков питания. Каждый блок питания может питать только весь компьютер. Если один из них перестанет работать, компьютер продолжит работать в обычном режиме. Это сводит к минимуму время простоя и предотвращает повреждение внутренних компонентов ПК.Резервные источники питания подходят для центров обработки данных и бизнес-сред, где время безотказной работы имеет важное значение.

Защита от перенапряжения и сверхтока Защитите ваш компьютер от повреждений

Многие качественные компьютерные блоки питания используют механизмы защиты для предотвращения повреждения компонентов вашего ПК. Защита от перенапряжения отключает PCU, если оно превышает указанный предел напряжения. С другой стороны, защита от перегрузки по току отключает PCU при чрезмерном токе.

Блоки питания для ПК - NeweggBusiness - NeweggBusiness

Стандарты размеров

Компьютерные блоки питания доступны в различных размерах и форм-факторах.Очень важно, чтобы выбранный вами блок питания (БП) соответствовал требованиям к размеру вашего корпуса и материнской платы. Например, если у вас есть корпус Mini ITX, вы не можете использовать стандартный блок питания ATX. Дополнительные сведения о форм-факторах блоков питания см. Ниже.

  • ATX
    Стандартный размер блока питания, который подходит для большинства средних и полноразмерных корпусов в корпусе Tower. Некоторые корпуса micro ATX также могут использовать блоки питания ATX.
  • Mini ITX
    Источники питания Mini ITX разработаны специально для систем mini ITX, но могут также соответствовать другим компьютерным корпусам малого форм-фактора.
  • SFX
    Компьютерные блоки питания SFX меньше стандартных блоков питания ATX и предназначены для корпусов Micro ATX и других компьютерных корпусов малого форм-фактора.
  • TFX
    Еще один компьютерный блок питания небольшого форм-фактора, который тоньше, чтобы соответствовать micro ATX, Mini ITX и другим системам меньшего размера.
Мощность

Номинальная мощность блока питания компьютера - это мера того, сколько мощности он может предоставить оборудованию.При покупке блока питания необходимо учитывать, сколько энергии требуется вашей компьютерной системе. Чтобы рассчитать требуемую мощность вашей системы, сложите потребляемую мощность для всех компонентов.

Начните с материнской платы и процессора, а затем включите графические карты, системную память, устройства хранения и другие карты расширения. Для еще более точной оценки вы должны включить USB-устройства, внутренние вентиляторы и другие аксессуары. Как только вы получите свою оценку, попробуйте найти компьютерный блок питания, способный хотя бы на это.Для большего запаса прочности вы должны получить блок питания, который намного превышает этот минимум.

Кабельный органайзер

Существует два варианта размещения кабелей для блоков питания компьютеров: модульный и немодульный. Модульная разводка кабелей позволяет подключать и отключать внутренние кабели питания от самого источника питания, чтобы избежать свисания неиспользуемых кабелей и разъемов внутри корпуса. Компьютерные блоки питания с модульной разводкой кабелей обычно стоят дороже, чем без них.

Эффективность

Эффективность блока питания компьютера - это соотношение мощности, которую он обеспечивает, и того, сколько энергии он потребляет. Например, блок питания, который обеспечивает мощность 200 Вт, но потребляет 400 Вт от розетки, имеет коэффициент эффективности 200/400 или 50%. Чем эффективнее блок питания вашего компьютера, тем меньше вам будет стоить его эксплуатация.

Один показатель, который вы можете использовать для измерения эффективности, - это уровень сертификации 80 PLUS® у источника питания, если таковой имеется.Различные уровни сертификации 80 PLUS включают 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Platinum. Самая основная сертификация - 80 PLUS, которая указывает рейтинг эффективности не менее 80%. Другие сертификаты ранжируются от бронзы до титана, причем последний является наивысшим из возможных. Если эффективность блока питания компьютера вызывает у вас большую озабоченность, попробуйте найти тот, который имеет высокий уровень сертификации 80 PLUS.

Как выбрать блок питания для ПК: что нужно знать

Форм-фактор и настройки кабелей

Как и в случае с большинством аппаратного обеспечения ПК, существует множество вариантов того, как выглядит ваш блок питания.

При выборе форм-фактора блока питания необходимо учитывать его физический размер. Для подавляющего большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, хотя вы все равно захотите убедиться, что ваш блок питания поместится в вашем случае, проверив соответствующие зазоры.

Если вы энтузиаст ПК с малым форм-фактором (SFF), вам нужно провести дополнительное исследование, чтобы убедиться, что ваш блок питания подойдет. Существует большое количество блоков питания малого форм-фактора, таких как SFX, CFX и другие, поэтому убедитесь, что вы найдете блок питания, который подходит для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие, касающееся физических характеристик вашего блока питания, заключается в том, является он модульным или немодульным.

Источник питания работает путем преобразования энергии из настенной розетки и направления ее к каждому из отдельных компонентов вашей системы через различные кабели. Если ваш блок питания не является модульным, эти кабели уже будут припаяны к печатной плате, а это значит, что вам не нужно выбирать кабели, которые будут входить в вашу сборку. Все кабели, даже те, которые вы не используете, нужно будет хранить в вашем чемодане.

С функциональной точки зрения в этом нет ничего плохого, хотя плохая прокладка кабелей может привести к снижению эффективности воздушного потока, поэтому вы должны быть уверены, что лишние кабели не мешают.

С другой стороны, модульные блоки питания

не поставляются с подключенными кабелями. Это меняет процесс установки, так как вам нужно будет подключить каждый кабель к блоку питания и компоненту, который он питает, но это также означает, что вы можете оптимизировать использование меньшего количества кабелей. Это приводит к более чистой конструкции и потенциально лучшему воздушному потоку.Большинство людей не собираются использовать все разъемы, предоставляемые обычным блоком питания, что также делает модульные блоки более практичными.

Существует также третий промежуточный вариант, творчески названный полумодульным источником питания. Это именно то, на что они похожи: некоторые из наиболее часто используемых кабелей подключены к блоку питания, а некоторые придется подключать самостоятельно.

Для модульных и полумодульных систем питания имейте в виду, что вы не хотите смешивать и сочетать кабели от других производителей или даже разные модели от одного производителя, если не указано иное. Хотя концы кабеля, которые подключаются к компонентам в вашей сборке, стандартизированы, конец, который подключается к блоку питания, не является таким, что означает, что разные бренды могут иметь разные соединения. Вот почему вы должны использовать только те кабели, которые идут в комплекте с блоком питания.

Общие сведения об источниках питания переменного / постоянного тока | Статья

.

СТАТЬЯ ОБРАЗОВАНИЯ


Получайте ценные ресурсы прямо на свой почтовый ящик - рассылается раз в месяц

Мы ценим вашу конфиденциальность

Что такое блок питания?

Источник питания - это электрическое устройство, которое преобразует электрический ток, поступающий от источника питания, такого как сеть, в значения напряжения и тока, необходимые для питания нагрузки, такой как двигатель или электронное устройство.

Назначение источника питания - обеспечить нагрузку надлежащим напряжением и током. Ток должен подаваться контролируемым образом - и с точным напряжением - на широкий диапазон нагрузок, иногда одновременно, и все это без изменения входного напряжения или других подключенных устройств, влияющих на выход.

Источник питания может быть внешним, что часто встречается в таких устройствах, как ноутбуки и зарядные устройства для телефонов, или внутренним, например, в более крупных устройствах, таких как настольные компьютеры.

Источник питания может быть регулируемым или нерегулируемым. В регулируемом источнике питания изменения входного напряжения не влияют на выход. С другой стороны, в нерегулируемом источнике питания выходная мощность зависит от любых изменений на входе.

Все блоки питания объединяет то, что они берут электроэнергию от источника на входе, каким-то образом преобразуют ее и доставляют в нагрузку на выходе.

Питание на входе и выходе может быть переменным (AC) или постоянным (DC) током:

  • Постоянный ток (DC) возникает, когда ток течет в одном постоянном направлении.Обычно он поступает от батарей, солнечных элементов или преобразователей переменного тока в постоянный. Постоянный ток - предпочтительный тип питания для электронных устройств.
  • Переменный ток (AC) возникает, когда электрический ток периодически меняет свое направление. Переменный ток - это метод, используемый для подачи электроэнергии по линиям электропередачи в дома и предприятия

Следовательно, если переменный ток - это тип питания, подаваемого в ваш дом, а постоянный ток - это тип питания, который вам нужен для зарядки телефона, вам понадобится источник питания переменного / постоянного тока для преобразования переменного напряжения, поступающего из электросети к напряжению постоянного тока, необходимому для зарядки аккумулятора вашего мобильного телефона.

Общие сведения о переменном токе (AC)

Первым шагом в разработке любого источника питания является определение входного тока. И в большинстве случаев источником входного напряжения электросети является переменный ток.

Типичная форма волны переменного тока - синусоидальная (см. Рисунок 1) .`

Рисунок 1: Форма сигнала переменного тока и основные параметры

Есть несколько показателей, которые необходимо учитывать при работе с блоком питания переменного тока:

  • Пиковое напряжение / ток: максимальное значение амплитуды волны
  • Частота: количество циклов, которые волна завершает в секунду.Время, необходимое для завершения одного цикла, называется периодом.
  • Среднее напряжение / ток: Среднее значение всех точек напряжения в течение одного цикла. В чисто переменном токе без наложенного постоянного напряжения это значение будет равно нулю, потому что положительная и отрицательная половины компенсируют друг друга.
  • Среднеквадратичное напряжение / ток: определяется как квадратный корень из среднего значения за один цикл квадрата мгновенного напряжения. В чистой синусоидальной волне переменного тока его значение можно рассчитать с помощью Уравнение (1) :
  • $$ V_ {PEAK} \ over \ sqrt 2 $$
  • Он также может быть определен как эквивалентная мощность постоянного тока, необходимая для достижения такого же теплового эффекта.Несмотря на сложное определение, он широко используется в электротехнике, поскольку позволяет найти эффективное значение переменного напряжения или тока. Из-за этого его иногда обозначают как V AC .
  • Фаза: угловая разница между двумя волнами. Полный цикл синусоидальной волны делится на 360 °, начиная с 0 °, с пиками при 90 ° (положительный пик) и 270 ° (отрицательный пик) и дважды пересекая начальную точку, при 180 ° и 360 °. Если две волны изображены вместе, и одна волна достигает своего положительного пика в то же самое время, когда другая достигает своего отрицательного пика, то первая волна будет иметь угол 90 °, а вторая волна - 270 °; это означает, что разность фаз составляет 180 °.Считается, что эти волны находятся в противофазе, так как их значения всегда будут иметь противоположные знаки. Если разность фаз равна 0 °, мы говорим, что две волны находятся в фазе.

Переменный ток (AC) - это способ передачи электроэнергии от генерирующих объектов конечным пользователям. Он используется для транспортировки электроэнергии, потому что в процессе транспортировки электроэнергию необходимо преобразовывать несколько раз.

Электрические генераторы вырабатывают напряжение около 40 000 В или 40 кВ.Затем это напряжение повышается до любого значения от 150 кВ до 800 кВ, чтобы снизить потери мощности при транспортировке электрического тока на большие расстояния. Когда он достигает места назначения, напряжение снижается до 4–35 кВ. Наконец, прежде чем ток достигнет отдельных пользователей, он снижается до 120 В или 240 В, в зависимости от местоположения.

Все эти изменения напряжения будут либо сложными, либо очень неэффективными по сравнению с постоянным током (DC), потому что линейные трансформаторы зависят от колебаний напряжения для передачи и преобразования электрической энергии, поэтому они могут работать только с переменным током (AC).

Линейный и импульсный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока имеет простую конструкцию.

При использовании трансформатора входное напряжение переменного тока (AC) снижается до значения, более подходящего для предполагаемого применения. Затем пониженное напряжение переменного тока выпрямляется и превращается в напряжение постоянного тока (DC), которое фильтруется для дальнейшего улучшения качества формы сигнала (Рисунок 2) .

Рисунок 2: Блок-схема линейного источника переменного / постоянного тока

Традиционная конструкция линейного источника питания переменного / постоянного тока развивалась с годами, улучшаясь с точки зрения эффективности, диапазона мощности и размера, но эта конструкция имеет некоторые существенные недостатки, которые ограничивают ее интеграцию.

Огромным ограничением линейного источника питания переменного / постоянного тока является размер трансформатора. Поскольку входное напряжение преобразуется на входе, необходимый трансформатор должен быть очень большим и, следовательно, очень тяжелым.

На низких частотах (например, 50 Гц) необходимы большие значения индуктивности для передачи большого количества энергии от первичной обмотки ко вторичной. Это требует больших сердечников трансформатора, что делает практически невозможной миниатюризацию этих источников питания.

Еще одним ограничением линейных источников питания переменного / постоянного тока является регулировка напряжения большой мощности.

Линейный источник питания переменного / постоянного тока использует линейные регуляторы для поддержания постоянного напряжения на выходе. Эти линейные регуляторы рассеивают лишнюю энергию в виде тепла.Для малой мощности особых проблем не представляет. Однако для высокой мощности тепло, которое должен рассеивать регулятор для поддержания постоянного выходного напряжения, очень велико и потребует добавления очень больших радиаторов.

Импульсный источник питания переменного / постоянного тока

Новая методология проектирования была разработана для решения многих проблем, связанных с проектированием линейных или традиционных источников питания переменного / постоянного тока, включая размер трансформатора и регулировку напряжения.

Импульсные источники питания теперь возможны благодаря развитию полупроводниковой технологии, особенно благодаря созданию мощных полевых МОП-транзисторов, которые могут очень быстро и эффективно включаться и выключаться даже при больших напряжениях и токах.

Импульсный источник питания переменного / постоянного тока позволяет создавать более эффективные преобразователи мощности, которые больше не рассеивают избыточную мощность.

Блоки питания

AC / DC, в которых используются импульсные преобразователи мощности, называются импульсными блоками питания. Импульсные источники питания переменного / постоянного тока имеют несколько более сложный метод преобразования переменного тока в постоянный.

В импульсных источниках питания переменного тока входное напряжение больше не снижается; скорее, он выпрямляется и фильтруется на входе.Затем постоянное напряжение проходит через прерыватель, который преобразует напряжение в серию высокочастотных импульсов. Наконец, волна проходит через другой выпрямитель и фильтр, который преобразует ее обратно в постоянный ток (DC) и устраняет любую оставшуюся составляющую переменного тока (AC), которая может присутствовать до достижения выхода (см. Рисунок 3) .

При работе на высоких частотах катушка индуктивности трансформатора может передавать больше мощности, не достигая насыщения, что означает, что сердечник может становиться все меньше и меньше.Следовательно, трансформатор, используемый для переключения источников питания переменного / постоянного тока для уменьшения амплитуды напряжения до заданного значения, может составлять часть размера трансформатора, необходимого для линейного источника питания переменного / постоянного тока.

Рисунок 3: Блок-схема импульсного источника питания переменного / постоянного тока

Как и следовало ожидать, этот новый метод проектирования имеет некоторые недостатки.

Импульсные преобразователи переменного тока в постоянный ток могут создавать в системе значительный уровень шума, который необходимо устранить, чтобы исключить его на выходе.Это создает потребность в более сложных схемах управления, что, в свою очередь, усложняет конструкцию. Тем не менее, эти фильтры состоят из компонентов, которые можно легко интегрировать, поэтому они не оказывают существенного влияния на размер блока питания.

Меньшие трансформаторы и повышенная эффективность регуляторов напряжения в импульсных источниках питания переменного / постоянного тока - вот причина, по которой теперь мы можем преобразовывать напряжение переменного тока 220 В ¬RMS в напряжение 5 В постоянного тока с помощью преобразователя питания, который может поместиться у вас на ладони.

Таблица 1 суммирует различия между линейными и импульсными источниками питания переменного / постоянного тока.

Транзисторы Нерегулируемые источники питания
Линейный источник питания переменного / постоянного тока Импульсный источник питания переменного / постоянного тока
Размер и вес Необходимы большие трансформаторы, что значительно увеличивает размер и вес Более высокие частоты позволяют при необходимости использовать трансформаторы гораздо меньшего размера.
КПД Если не регулировать, потери в трансформаторе являются единственной существенной причиной потери эффективности.В случае регулирования приложения с большой мощностью будут иметь решающее влияние на эффективность. обладают небольшими коммутационными потерями, поскольку они ведут себя как малые сопротивления. Это позволяет использовать эффективных мощных приложений .
Шум могут иметь значительный шум, вызванный пульсациями напряжения, но регулируемые линейные источники питания постоянного тока переменного тока могут иметь чрезвычайно низкий уровень шума. Вот почему они используются в медицинских приложениях. Когда транзисторы переключаются очень быстро, они создают шум в цепи. Однако это можно либо отфильтровать, либо частоту переключения можно сделать чрезвычайно высокой, выше предела человеческого слуха, для аудиоприложений
Сложность Линейный источник питания переменного / постоянного тока, как правило, имеет меньше компонентов и более простые схемы, чем импульсный источник питания переменного / постоянного тока. Дополнительный шум, создаваемый трансформаторами, вынуждает добавлять большие сложные фильтры, а также схемы управления и регулирования для преобразователей.

Таблица 1: Линейные и импульсные источники питания

Однофазные и трехфазные блоки питания

Источник питания переменного тока может быть однофазным или трехфазным:

  • Трехфазный источник питания состоит из трех проводников, называемых линиями, каждая из которых передает переменный ток (AC) той же частоты и амплитуды напряжения, но с относительной разностью фаз 120 °, или одной трети цикл (см. рисунок 4) .Эти системы являются наиболее эффективными при передаче большого количества энергии и поэтому используются для доставки электроэнергии от генерирующих объектов в дома и на предприятия по всему миру.
  • Однофазный источник питания является предпочтительным методом подачи тока в отдельные дома или офисы, чтобы равномерно распределять нагрузку между линиями. В этом случае ток течет от линии питания через нагрузку, а затем обратно через нейтральный провод. Это тип питания, который используется в большинстве установок, за исключением крупных промышленных или коммерческих зданий.Однофазные системы не могут передавать столько энергии на нагрузку и более подвержены сбоям питания, но однофазное питание также позволяет использовать гораздо более простые сети и устройства.

Рисунок 4: Форма кривой переменного тока трехфазного источника питания

Существует две конфигурации для передачи энергии через трехфазный источник питания: конфигурация треугольником $ (\ Delta) $ и конфигурация звезды (Y), также называемые конфигурациями треугольника и звезды, соответственно.

Основное различие между этими двумя конфигурациями заключается в возможности добавления нейтрального провода (см. Рисунок 5) .

Соединения

треугольником обеспечивают большую надежность, но соединения типа Y могут подавать два разных напряжения: фазное напряжение, которое является однофазным напряжением, подаваемым в дома, и линейное напряжение для питания больших нагрузок. Соотношение между фазным напряжением (или фазным током) и линейным напряжением (или линейным током) в конфигурации Y заключается в том, что амплитуда линейного напряжения (или тока) в √3 раз больше, чем амплитуда фазы.

Поскольку стандартная система распределения электроэнергии должна обеспечивать питанием как трехфазные, так и однофазные системы, большинство сетей распределения электроэнергии имеют три линии и нейтраль.Таким образом, и дома, и промышленное оборудование могут быть снабжены одной и той же линией электропередачи. Поэтому конфигурация Y наиболее часто используется для распределения мощности, тогда как конфигурация треугольника обычно используется для питания трехфазных нагрузок, таких как большие электродвигатели.

Рисунок 5: Трехфазные конфигурации Y и треугольника

Напряжение, при котором электросеть поставляет однофазную электроэнергию своим пользователям, имеет различные значения в зависимости от географического положения.Вот почему очень важно проверить диапазон входного напряжения источника питания перед его покупкой или использованием, чтобы убедиться, что он предназначен для работы в электросети вашей страны. В противном случае вы можете повредить блок питания или подключенное к нему устройство.

В таблице 2 сравниваются напряжения в сетях в разных регионах мира.

Действующее значение (AC) Напряжение Пиковое напряжение Частота Область
230 В 310 В 50 Гц Европа, Африка, Азия, Австралия, Новая Зеландия и Южная Америка
120 В 170V 60 Гц Северная Америка
100 В 141V 50 Гц / 60 Гц Япония *

* Япония имеет две частоты в своей национальной сети из-за истоков ее электрификации в конце 19 века.В западном городе Осака поставщики электроэнергии купили генераторы 60 Гц в Соединенных Штатах, а в Токио, который находится на востоке Японии, они купили немецкие генераторы 50 Гц. Обе стороны отказались изменить свою частоту, и по сей день в Японии все еще есть две частоты: 50 Гц на востоке и 60 Гц на западе.

Как упоминалось ранее, трехфазное питание используется не только для транспортировки, но также для питания больших нагрузок, таких как электродвигатели или зарядки больших аккумуляторов. Это связано с тем, что параллельное приложение мощности в трехфазных системах может передавать гораздо больше энергии нагрузке и может делать это более равномерно из-за перекрытия трех фаз (см. Рисунок 6) .

Рисунок 6: Передача энергии в однофазных (слева) и трехфазных (справа) системах

Например, при зарядке электромобиля (EV) количество энергии, которое вы можете передать аккумулятору, определяет, насколько быстро он заряжается.

Однофазные зарядные устройства подключаются к сети переменного тока (AC) и преобразуются в постоянный ток (DC) внутренним силовым преобразователем переменного / постоянного тока автомобиля (также называемым бортовым зарядным устройством). Мощность этих зарядных устройств ограничена сетью и розеткой переменного тока.

Ограничение варьируется от страны к стране, но обычно составляет менее 7 кВт для розетки на 32 А (в ЕС 220 x 32 А = 7 кВт). С другой стороны, трехфазные источники питания преобразуют мощность из переменного в постоянный внешне и могут передавать более 120 кВт на батарею, обеспечивая сверхбыструю зарядку.

Сводка

Источники питания переменного / постоянного тока есть повсюду. Основная задача источника питания переменного / постоянного тока - преобразовывать переменный ток (AC) в стабильное постоянное напряжение (DC), которое затем может использоваться для питания различных электрических устройств.

Переменный ток используется для транспортировки электроэнергии по всей электрической сети от генераторов до конечных потребителей. Цепь переменного тока (AC) может быть сконфигурирована как однофазная или трехфазная система. Однофазные системы проще и могут обеспечивать мощность, достаточную для питания всего дома, но трехфазные системы могут обеспечивать гораздо больше мощности более стабильным образом, поэтому они часто используются для питания промышленных приложений.

Разработка эффективных источников питания переменного / постоянного тока - непростая задача, поскольку современные рынки требуют мощных, чрезвычайно эффективных и миниатюрных источников питания, способных поддерживать эффективность в широком диапазоне нагрузок.

Способы проектирования источников питания переменного / постоянного тока со временем изменились. Линейные источники питания переменного / постоянного тока ограничены по размеру и эффективности, поскольку они работают на низких частотах и ​​регулируют выходную температуру, рассеивая избыточную энергию в виде тепла. Напротив, импульсные источники питания стали чрезвычайно популярными, потому что в них используются импульсные регуляторы для преобразования переменного тока в постоянный. Импульсные блоки питания работают на более высоких частотах и ​​преобразуют электроэнергию намного эффективнее, чем предыдущие разработки, что позволило создать мощные блоки питания переменного / постоянного тока размером с ладонь.

_________________________

Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик - рассылайте их раз в месяц!

Статьи по теме

Чему о синхронных выпрямителях не говорят в школе - Избранные темы из реальных проектов

Что такое блок питания?

Обновлено: 07.10.2019, Computer Hope

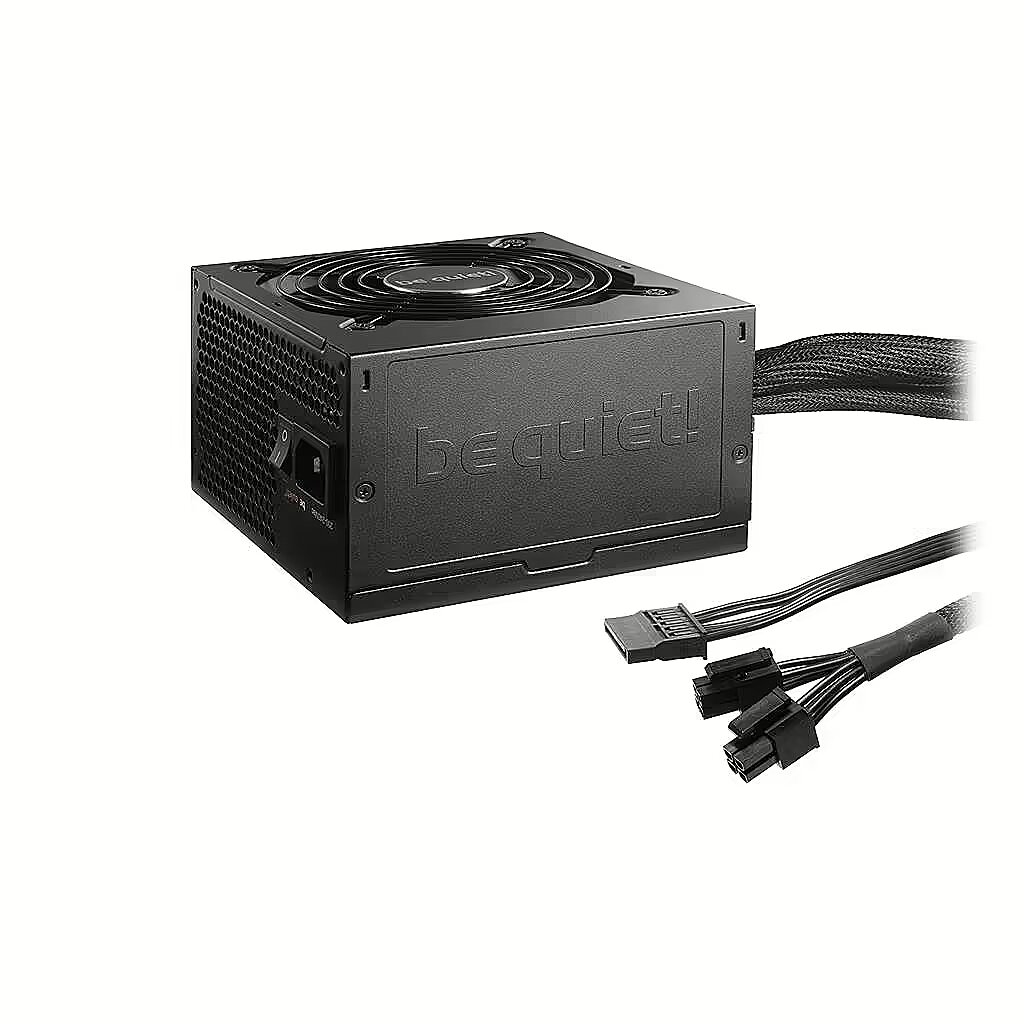

Сокращенно PS или P / S , блок питания или PSU (блок питания ) - это аппаратный компонент компьютера, который питает все остальные компоненты.Блок питания преобразует 110–115 или 220–230 вольт переменного тока (переменного тока) в постоянный низковольтный постоянный ток (постоянный ток), который может использоваться компьютером и рассчитывается по количеству генерируемых ватт. На изображении показан блок питания мощностью 330 Вт Antec True 330.

Осторожность

Никогда не открывайте корпус блока питания. Он содержит конденсаторы, способные удерживать сильный электрический заряд, даже если компьютер выключен и отключен от сети на длительное время.

Кончик

Вы можете защитить свой блок питания и компьютер от скачков и падений напряжения, купив ИБП (источник бесперебойного питания).Если вы не можете позволить себе ИБП, убедитесь, что компьютер хотя бы подключен к сетевому фильтру.

Где в компьютере находится блок питания?

Блок питания расположен на задней панели компьютера, обычно вверху. Однако во многих более поздних корпусах для компьютеров в корпусе Tower источник питания расположен в задней части корпуса. В корпусе настольного компьютера (моноблок) блок питания расположен сзади слева или сзади справа.

Детали на задней панели блока питания

Ниже приведен список деталей, которые вы можете найти на задней панели блока питания.

  • Разъем кабеля питания к компьютеру.
  • Вентиляционное отверстие для нагрева от источника питания.
  • Красный переключатель для изменения напряжения питания.
  • Кулисный переключатель для включения и выключения питания.

На передней панели блока питания, которая не видна, если компьютер не открыт, вы найдете несколько кабелей. Эти кабели подключаются к материнской плате компьютера и другим внутренним компонентам. Блок питания подключается к материнской плате с помощью разъема в стиле ATX и может иметь один или несколько из следующих кабелей для подключения питания к другим устройствам.

Детали, обнаруженные внутри блока питания

Ниже приведен список деталей внутри блока питания.

  • Выпрямитель, преобразующий переменный ток в постоянный.
  • Фильтр, сглаживающий постоянный ток, исходящий от выпрямителя.
  • Трансформатор, который регулирует входящее напряжение, повышая или понижая его.
  • Регулятор напряжения, который управляет выходным напряжением постоянного тока, позволяя подавать правильное количество энергии, вольт или ватт, на компьютерное оборудование.

Порядок работы этих внутренних компонентов источника питания следующий.

  1. Трансформатор
  2. Выпрямитель
  3. Фильтр
  4. Регулятор напряжения

Какие элементы питаются от БП компьютера?

Все, что находится в корпусе компьютера, питается от источника питания. Например, материнская плата, ОЗУ, ЦП, жесткий диск, дисководы и большинство видеокарт (если они есть в компьютере) потребляют энергию от источника питания.Любые другие внешние устройства и периферийные устройства, такие как компьютерный монитор и принтер, имеют источник питания или потребляют питание по кабелю для передачи данных, как некоторые устройства USB.

Вентилятор всегда работает от источника питания?

Пока компьютер включен, вентилятор (ы) в блоке питания всегда должен работать. Если вентилятор не работает (вращается), либо компьютер не работает, либо вентилятор неисправен, и блок питания следует заменить.

Примечание

Некоторые блоки питания имеют регулируемые элементы управления, которые могут увеличивать или уменьшать скорость вентилятора в зависимости от его температуры.Однако он всегда должен крутиться.

Адаптер переменного тока, Аббревиатуры компьютеров, Термины по оборудованию, Питание, Шнур питания, Выключатель питания, Термины по питанию, Резервный источник питания, SMPS

Что такое блок питания? | Вебопедия

Блок питания - это аппаратный компонент, который обеспечивает электроэнергией компьютеры и другие устройства. Он преобразует электрический ток, получаемый от источника питания, такого как розетка, батарея или генератор, в правильный формат и передает его на устройство. Он также регулирует напряжение, подаваемое на машину, чтобы предотвратить перегрев.Блоки питания иногда обозначают аббревиатурой PS или P / S, PSU (блок питания).

Источники питания оцениваются по мощности, которую они вырабатывают. Чем мощнее компьютер, тем больше ватт он может отдавать компонентам.

Преобразователь мощности

Блоки питания

преобразуют форматы электроэнергии, получаемой от источников питания, в соответствии с форматом, необходимым для машин, в которых они работают. Существует два основных типа блоков питания, которые различаются в зависимости от преобразования.Самый распространенный тип источника питания преобразует переменный ток (AC) от источника питания в постоянный ток (DC), называемый источниками питания AC-DC. Источники питания DC-DC встречаются реже. Они часто используются для подключения электрических устройств к источникам питания от батарей, например, автомобильным розеткам или другим источникам постоянного тока. В целом, большинство источников питания поставляют переменный ток.

Напряжение

Источники питания излучают постоянное выходное напряжение. Однако для работы некоторых устройств требуется большее напряжение, в то время как другие, которым требуется более низкий уровень напряжения, могут не справиться с этим выходом без перегрева.Источники питания увеличивают или уменьшают выходное напряжение в соответствии с требованиями конкретной машины.

Компоненты источника питания

Источники питания состоят из четырех основных компонентов, каждый из которых выполняет определенную функцию:

  • Трансформаторы регулируют входящее напряжение. Они либо повышают, либо понижают напряжение в соответствии с требованиями устройства.
  • Выпрямители преобразуют входящий переменный ток в постоянный. Они бывают полуволновыми, полноволновыми или мостовыми.
  • Фильтры сглаживают волны тока после его преобразования в постоянный ток.Нерегулируемая мощность, выходящая из фильтра, намного более плавная, но не полностью плоская.
  • Стабилизаторы напряжения
  • завершают работу фильтра, уменьшая любые остаточные колебания напряжения, которые могут привести к падению мощности или перегреву.

Внутренний и внешний

Источники питания могут быть как внутренними, так и внешними. Большинство настольных компьютеров имеют внутренние блоки питания, которые подключаются непосредственно к материнской плате. Небольшие устройства, такие как ноутбуки или внешние жесткие диски, используют внешние источники питания для зарядки батарей, находящихся внутри них.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
