Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

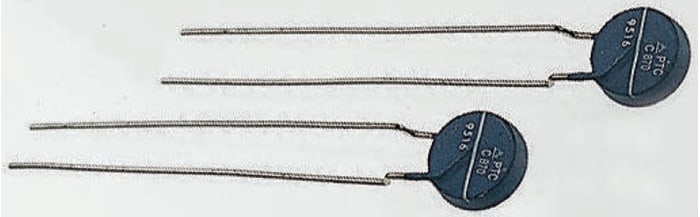

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
  2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
  3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
  4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

  1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
  2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

  1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
  3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
  4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
  5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (I
    r
    x Vmax).
  6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
  7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
  3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
  4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

  1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
  2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
  3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
  4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку.

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Пятна на экране
Всем привет!
Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных
пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.
Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.
Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.
Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на
позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.
«Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»
Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.
Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель.
При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.
Замена позистора
Заменить позистор особого труда не представляет, как и особых знаний.
Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.
Вот, собственно, и всё!
Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.
А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор.
Здорово, не правда ли?
Успехов вам!

84 комментария

Такой вопрос, згорел предохронитель, блок питания проверил всё в норме, позистор тоже в норме, сопротивление 9 Ом на второй таблетке 980. Когда отсоеденил петлю телевизор заработал, петля прозванивается, в чём причина?

Замените позистор. Не редко бывает, что прозванивается позистор как нужно, но при нагрузке происходит замыкание. Если и после замены будет гореть предохранитель, посмотрите кнопку включения питания (частенько в них кратковременно случаются короткие замыкания) и петлю, в которой сопротивление должно быть не менее 6 Ом.

Я снял видео и выложил на ютуб посмотрите пожалуйста скажите чём причине

Привет! Скорее всего неисправности в строчной развертке. Отключи строчную развертку и пробуй включить, если лампа вспыхнет и погаснет, то бп исправен. Проверяй вторичные цепи и строчную развертку.

Здравствуйте Виктор. Такой вопрос: Можно ли временно заменить позистор в телевизоре (daewoo cm907s) на позистор от старого монитора, или искать такой как нужно. И можно ли некоторое время смотреть телевизор без позистора? (позистор в телевизоре DPC7ROM290)

Здравствуйте dvoni! Думаю, можно, если правильно поставить. Позисторы, в основном, все взаимозаменяемы. Различаются они контактностью (у некоторых два вывода, у некоторых три, ещё бывает четыре), но и в этом случае, при правильной установке, их можно взаимозаменять. По сопротивлению они различаются незначительно. Можно, также, некоторое время смотреть телевизор и без позистора, но… Если кинескоп размагничен, то на экране будут цветные пятна (если они вам не мешают, можно смотреть и с пятнами), а если кинескоп не успел размагнититься, то показывать будет нормально. Только поблизости не ставьте объёмные железные предметы и любые магниты.

Спасибо Виктор. Все понял.

Всегда рад помочь! Успехов вам!

Здравствуйте Виктор. Телевизор филипс кинескоп, иногда пропадает изображение экран ярко-салатовый с горизонтальными зелёными полосами тресется несколько секунд и при переключении с канала на канал эти же полосы раньше вроде был чёрный может что посоветуете?

Возможно происходит кратковременное замыкания катода зеленого с модулятором в кинескопе. На этом сайте есть статья «Восстановление кинескопов», там описан процесс восстановления.

Доброго времени суток! Проблема такова: Смотрели вечером телевизор и вдруг слегка исказилось изображение и цвета, потом картинка стала нормальной, а цветные «отливы» по обе стороны остались. Почитал вашу стать склонился к тому что это позистор. Купил,перепаял, но ничего не изменилось. Пробовал вкл/выкл с интервалом в несколько минут,но результата не дало. На темной картинке пятна практически не видны, а на светлых тонах и ярких цветах, справа фиолетово-красно-сиреневые цвета, слева желто-зелено-красно-сереневый. Подскажите, пожалуйста, что может быть?

Привет Никита! Да, на позистор не похоже, хотя проверь, все же, идет ли питание на петлю через него, поскольку очень много брака среди позисторов. Дальше попробуй во время показа тв покрутить нижний регулятор screen на ТДКС и наблюдай как меняется изображение, может нормализуется все. Просто эти регуляторы ускоряющего напряжения (screen) засоряются частенько. Также проверь питание ВУ (видеоусилителей) +180В — идет от ТДКС на плату кина. Еще это похоже на износ кинескопа. В общем попробуй вышеизложенное.

Попробуйте такой «волшебный ритуал» с внешней петлёй размагничивания. Всегда помогает, особенно на старых кинескопах. И , хотелось спросить — дети не играли с магнитами около телека? Вполне возможно, что петля работает нормально, но не в силах размагнитить маску по краям. 😉 🙂

Спасибо большое! Приеду с работы, покручу еще.

Здраствуйте. ситуация такова. Сгорел пазистор. купил, перепаял. телевизор не запускаеться. Предохранитель проверил. Питание на пазисторе есть. в чем может быть проблема?

Привет! Ну дальше проверяй питание на силовом конденсаторе. Там постоянка должна быть примерно 280…340В. Если нет, то смотри цепь питания от сети до этого конденсатора. Там сопротивление стоит мощное керамическое, его проверь.

Здравствуйте! Перестал включаться телевизор, он если постоит суток двое, то включается и работает, и если его не выключать из сети проблем не возникает. Но если отключить, то при включение срабатывает размагничивание, мигнет светодиод и погаснет, внутри начинает что-то щелкать и на этом всё, так и стоит. Пробовал отключить петлю размагничивания, так и не включается, реле срабатывает. Но раньше когда работал, при включении, изображение на кинескопе было стяну к центру с краев, после минут 2 работы постепенно растягивалось… Кроме отвертки и паяльника нет ничего. Может была такая проблема? Приходил мастер, забирал плату, принес. Телек поработал неделю и опять та же картина. За свою работу он взял 2000р.

Привет Анатолий! Сразу скажу, что виновник конденсатор, но какой именно не знаю. В общем, если нет никаких приборов, то рекомендую просто заменить электролитические конденсаторы в блоке питания и строчной развертки, я уверен, что какой-то из них неисправен. Если вдруг визуально видно «вздутие» на каком-либо конденсаторе, то смело меняй. При замене конденсаторов не перепутай плюс с минусом.

Привет Виктор . Проблем с намагничености у телевизор Хюндай. Замена позистора и кинескопа не дала результат

Привет! Может проблема с питанием позистора или петли? А может вблизи телевизора стоят железные предметы. Также может быть неисправна сама петля.

Приветствую Виктор. Кинескопный телевизор д 72 см, работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении 3-5 минут. Остаются пятна,где был светлый тон, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Позистор работает, что это может быть?с Уважением!

Не знаю… если это не сильно тревожит, то страшного в этом нет.

привет Виктор. при замене позистора тел. какоето время работает нормально затем сильно нагревается и снова выходит из строя поломка в виде преоблодание красного

Выходит из строя позистор? Не то сопротивление у позистора или большое напряжение сети.

Приветствую. Имею стааарый телевизор панасоник. В общем у меня телевизор начал показывать как бы синевой и чуть тускловато. Разобрал, увидел сгоревший позистор и варистор рядом. Заменил их. Включаю? а цвета вроде бы как нормализовались, но изображение теееемное такое. может ли быть, что я не правильно подобрал позистор? По схеме было написано Trpw-580n120d не нашел на нее никакой инфы. Сам позистор фирмы ТДК( так на нем написано). КУпил 18ом на 270v. Что подскажут знатоки

Привет! Да нет, позистор на яркость не влияет. Позистор предназначен для подачи питания на петлю размагничивания кинескопа. Если позистор не работает, то изображение будет цветными пятнами. Посмотрите цепь накала кинескопа, может где непропай. Также возможно подсел кинескоп. попробуйте прибавить ускоряющее напряжение — нижний регулятор screen на ТДКС.

Какая приблизительно рабочая температура позистора? При включенном телевизоре, он холодный, теплый или горячий?
После получаса работы телевизор отображает синие полосы исчезает звук, и позже выключается, предохранитель не горит, после небольшего простоя можно включить на 20минут, после чего обратно синие полосы и выключение что может быть? Телевизор ЭЛТ филипс.

Привет! Позистор, скорее всего, не виновен. Вообще, позистор должен греться при работе, конкретную температуру сказать не могу. Если полосы вертикальные, то смотри строчную развертку, если горизонтальные, то кадровую. Возможно также неисправности в обвязке процессора.

Приветствую Виктор! Принесли мне телевизор на запчасти, хочу его отремонтировать себе, в нём нет петли размагничивания, можно ли включать и смотреть без неё? просто без неё никогда не пользовался, подскажите? заранее благодарен.

Привет! Можно, только если кинескоп замагничен, будут пятна.

Приветствую Виктор. Я выше уже писал про это телевизор д 72 см, нео слим работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении небольшого времени Остаются пятна,где был белый цвет, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Отключаю петлю, эти пятна не проявляются , на синем фоне всё чисто, может поставить сопративление на петлю? не сгорит ли? почему так случается!

Привет! Сопротивление на петлю не ставится, можно попробовать поменять позистор с большим сопротивлением. Такое происходит на многих тв, когда на статичной картинке тв ведет себя так, как вы описали. Это же не критично, пусть работает.

приветствую, кинескопный филипс стал искажать цвета после характерного треска внутри (малая дочь неоднократно выключала его не через пульт, а кнопкой напрямую), выпаял позистор, большая таблетка треснутая и без него картинка остаётся точно такой же)
модель позистора PDC 9ROM TKS
теперь вопрос, чем его можно заменить? т.к. не у нас в городе, не в инет-магазинах нету таких либо хотя бы аналогичных на 3 ноги и на 9 ом
есть MZ73-18RM AC270V, подойдёт?

Пойдет любой трёхногий.

спасибо, поставил, всё работает!

Уважаемый Виктор подскажите пожалуйста стаким еще не встречался после замены кинескопа кинескоп нерозмагничивается менял позистор и петлю много раз . Особенность при первом включении был екран типа 3на4 слева зеленая полоса ,а справа синяя.С современем кинескоп розмагничивал магнитом и осталось очень мало намагничености,и прикаждом в ключеннии телевизора должен брать магнит и розмагничивать по разу слева и справа меняя полярность. брал петлю отдельно перед кинескопом с заду кинескопа он еще больше намагничивается

поставьте всё, как положено и со временем должен размагнититься.

Виктор здравствуйте! Моя проблема в следующем, телевизор не включал в сеть более года, после включения обнаружил, что картинка поменяла все цвета (не пятнами). Подскажите в чем проблема. Спасибо!

Привет! Хм… если кинескопный тв, то, возможно, замагнитился и, со временем, всё нормализуется.

Будем надеяться. Спасибо!

Здравствуйте Виктор! Подскажите пожалуйста, у меня телезивор ERC 34TP75
2002 года. Замагничен кинескоп.Нашел на плате позистор, он сгорел. Стоял MZ72A 9rom R3. Только дело то в том что выход на плате под позирстор 3 конактный, а стоял почемуто двух контактный. ТЕперь не знаю какой позистор подобрать, подскажите плиз

Можно любой ставить.

Добрый день. Телевизор Samsung cs-29z58hyq- цветные разводы. Не работает петля размагничивания. Замерил сопротивление петли- 22 ом. Поменял позистор — такой же по характеристикам ( 3 ножки, но 2 ножки запаралелены на плате дорожкой, 20 Ом сопротивление).
Через позистор напряжения поступает на один провод петли (например L), на второй провод петли должно приходить (N) через контакт реле. Но реле не срабатывает. И почему то стоит реле на 12 VDC а цепь управления реле (катушка) 5 VDC. Катушка реле должна запускаться от сигнала D_COIL с платы управления (через транзистор). Замерял мультиком этот сигнал на плате (0.82 VDC, а должен 5 VDC) и не меняется при включении выключении ТВ. Когда должен подаваться этот сигнал. Где искать дальше посоветуйте.
PS Немного обманул ТВ- снял петлю с телевизора, подал на неё 220 и вручную размагнитил кинескоп (поводил кругами перед экраном). Но хочется чтобы всё работало само и правильно.

Ставьте другой позистор, такой же, какой стоял.

Здравствуйте Виктор! У меня такой вопрос? Что будет, если я поставлю в телевизор позистор немного большем сопротивлением. Не 12RM а допустим 18RM?

«>

Рекомендуем к прочтению

На экран телевизора плазмы черное пятно. Темные пятна на телевизоре.

Каждый владелец телевизора с жидкокристаллическим дисплеем может столкнуться с проблемой, когда появляются тёмные пятна на экране телевизора. Они могут появиться как у недорогой техники, так и у обладателей элитных моделей. Данный вопрос очень распространён среди ЖК моделей, однако, не каждый знает, почему они появляются. Рассмотрим эту проблему поподробнее.

Тёмные пятна – это умершие (нерабочие) пиксели на матрице. Они свидетельствуют о неисправности дисплея в данной области и на экране могут появляться из-за множества причин.

Причины появления

В основном, появление тёмных пятен – это заводской брак. Но не всегда эта проблема возникает из-за брака на производстве. Давайте разберём основные причины темных пятен на экранах ЖК телевизоров:

  • Брак на производстве . Если вы только что приобрели новый телевизор и обнаружили пятнышко на дисплее, тогда с большой вероятностью можно сказать, что это заводской брак. Эта самая распространённая причина в появлении пятен.
  • Механическое воздействие . В таком случае, тёмная область образовалась в ходе неправильной эксплуатации техники. Например, вы сильно надавали рукой на дисплей или ударили обо что-то экран. Это и могло вызвать подобную проблему.
  • Попадание воздуха . С такой причиной, владельцы телевизоров, также, встречаются очень часто. Воздух мог попасть при перевозке или переносе устройства, что и вызвало отказ в работе пикселей.
  • Попадание влаги . Не исключён и такой вариант. Не рекомендуется протирать экран очень мокрой тряпкой либо использовать большое количество средств очистки. Жидкость может попасть под слои матрицы, что приведёт к появлению пятен.
  • Воздействие высокой температуры . Нерабочая область могла образоваться вследствие воздействия высокой температуры. В таком случае происходит расслоение матрицы, что и приводит к данной проблеме.


Как устранить пятна

В большинстве случаев, самостоятельно отремонтировать повреждённый участок экрана практически невозможно. Для этого необходимо специальное оборудование и немалые навыки в ремонте. Но прежде чем впадать в панику, рекомендуем прочитать следующие советы:

  • Если у вас остался гарантийный талон на товар и его срок не истёк, тогда обратитесь в магазин, в котором была произведена покупка. Товар заберут и отправят на выяснение причины появления неисправности. Если анализ покажет, что повреждение не является механическим, вероятнее всего, вам вернут деньги или просто дадут новый товар.
  • Если же тёмное пятно вызвано физическим воздействием в ходе неправильной эксплуатации, вероятнее всего, что магазин откажет вам в возврате. В таком случае, не рекомендуем отдавать его в ремонт. Цена на ремонт такой проблемы может практически достигать стоимости самого телевизора.

Совет: покупайте технику только известных и проверенных брендов. Такими является техника от LG, Samsung, Sony и многих других.

Зачастую пользователи замечают, что еще вчера вечером экран телевизора показывал идеальную картинку, а уже утром на нем появились неприятные разноцветные пятна, полностью искажающие изображение.

Например, лица героев любимого сериала в разных углах экрана приобретают фиолетовый, желтый или вовсе неприятный зеленый оттенок. И хотя подобное положение вещей выглядит по-настоящему пугающим (многие считают, что полностью вышел из строя кинескоп телевизора), но устранить такую неисправность, наверное, проще всего.

Сразу же заметим, что такого рода проблемы присущи только телевизорам и мониторам, оснащенным электронно-лучевыми трубками, которые еще называют кинескопными. Более современные плазменные или жидкокристаллические телевизоры не страдают подобной проблемой по той простой причине, что не требуют использования системы отклонения пучка электронов для создания изображения на экране.

Причин появления цветных пятен на экране кинескопного телевизора может быть несколько. Причем они могут зависеть как от внешних, так и от внутренних обстоятельств.

Появление цветных пятен на экране телевизора может быть вызвано:

  1. Проблемами со штатной системой размагничивания кинескопа. Это наиболее часто встречающаяся причина появления цветовых искажений на экране.
  2. Резкие и частые циклы выключения и мгновенного включения телевизора.
  3. Размещения вблизи телевизора электронных систем, создающих сильное электромагнитное поле, например, звуковых колонок, радиостанций, СВЧ-печей, сотовых телефонов, фенов, миксеров и подобных им бытовых приборов.

Чтобы понять, как бороться с первой причиной неисправности, надо уяснить принципы работы штатной системы размагничивания кинескопного телевизора. Она состоит из так называемой петли размагничивания (медной спирали, намотанной вокруг кинескопа) и позистора (терморезистора, который меняет свое сопротивление в зависимости от температуры).

Опытные мастера вам скажут, что сама петля размагничивания крайне редко выходит из строя. Чаще всего проблемы создает именно позистор. Скорую смерть этого элемента вызывает привычка отключать телевизор не кнопкой на пульте дистанционного управления, а выдергиванием шнура из розетки или нажиманием кнопки питания на передней панели устройства. В этом случае через позистор кратковременно протекает ток большой величины, и этот периодический шок серьезно сокращает сроки службы термистора.

Опасна и другая крайность. Если вы годами не вынимаете вилку телевизора из сети, то его внутренние элементы постепенно намагничиваются от различных источников (в том числе и от магнитного поля Земли) и начинают искажать передачу цветов на экране.

Как устранить цветовые искажения на экране кинескопного телевизора

Все чрезвычайно просто и не требует вызова квалифицированного мастера с тревожным чемоданчиком. Достаточно просто отключить телевизор от сети электропитания, выждать некоторое время и затем вновь его включить. Если искажения не пропали – повторите операцию еще раз. В виде профилактики следует хотя бы раз в год отключать телевизор от электропитания механической кнопкой на его передней панели.

Если сгорел позистор

В этом случае терморезистор следует заменить исправным. Надо разобрать телевизор и найти на шасси место подключения позистора, которое находится возле разъема для подключения петли размагничивания. Выглядит он как небольшая коробочка, бочонок или плоская таблетка с двумя выводами.

Заменять сгоревший позистор следует аналогичным элементом или другим, соответствующим ему по параметрам (сопротивлению).

Старайтесь не практиковать мгновенные отключения и включения телевизора

В этом случае позистор еще не успевает остыть и снизить свое сопротивление, поэтому слабый ток в цепи размагничивания ведет себя противоположно – намагничивает кинескоп.

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т. е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях .

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности ("петли"). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, "холодном" состоянии его сопротивление мало и равно всего 18 ~ 24 Омам.

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке ("петле") уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто "отдыхает" в дежурном режиме, позистор в цепи размагничивания находится в "подогретом" состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3 ~ 3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает "фоновое", слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в "спящем", так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8 .

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии , вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от D eG aussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности , то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна "таблетка" имеет сопротивление в районе 18 ~ 24 Ом. Она включается последовательно с петлёй размагничивания. Вторая "таблетка" обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3 ~ 3,6 килоОм (т.е. 1300 ~ 3600 Ом). Эта "таблетка", а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18 ~ 24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18~20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно , то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось . Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран” . Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран” , отключаем приёмную антенну. При этом экран должен стать синим . Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.



После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL - это и есть та самая катушка или "петля" размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).


Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).


Если на экране телевизора появилось темное пятно (или несколько пятен) и оно отчетливо видно, то в зависимости от типа телевизора можно сделать различные выводы.

Возможные причины неисправности

Тит телевизора и причины неисправности

ЖК, LED

Темное пятно на ЖК-телевизоре практически всегда указывает на неисправность матрицы:

Выход один: менять матрицу.

Плазменный

Темные пятна на экране плазменного телевизора могут говорить о неисправности блоков, которые строят изображение. Причиной поломки часто выступает износ деталей питания или дефект завода-производителя.

Иногда блоки можно отремонтировать, заменив некоторые микросхемы. Чаще приходится менять один или два блока целиком.

Кинескопный

Чаще всего, темные пятна на экране кинескопного телевизора — это результат осыпания люминофора, которое нанесено на внутреннюю сторону кинескопа и обеспечивает изображение.

Такой дефект может возникнуть в результате удара или старости кинескопа. Поможет только замена кинескопа. В настоящее время либо нерентабельно, либо невозможно.

Помните, если гарантийный срок службы телевизора еще не вышел, нужно срочно обратиться в сервисный центр своего города и сдать аппарат по гарантии.

Условно-полезная информация

Народные методы устранения пятен на экране (специалисты нашей компании не отвечают за работоспособность данных методов и не рекомендуют ими пользоваться).

Альтернативные способы использования телевизоров (разборка и другие махинации с телевизорами могут быть опасны из-за остаточного напряжения, которое может привести к смерти или тяжелым травмам).

Причины . Достаточно часто встречающаяся неисправность — появление цветных пятен на экране кинескопного (ЭЛТ) телевизора.

Практически всегда, эта неисправность означает намагничивание экрана.

Иногда неисправность можно своими силами устранить, а иногда это поломка телевизора и необходимо вызывать мастера по ремонту.

Важно. Если цветные пятна появились после падения телевизора или удара по нему, то, скорее всего, вышел из строя кинескоп. В настоящее время чинить это либо невозможно либо крайне дорого.

— Так как техника, стоящая рядом с телевизором, может создавать наводки, то сначала стоит ее передвинуть на «безопасное» расстояние.

— Редко случается так, что телевизор поставлен в неудачное место. Все-таки можно попробовать переместить аппарат в другое место и там его включить. Это может помочь убрать пятна с экрана.

— Самый надежный способ убрать намагничивание экрана — выключить телевизор сетевой кнопкой, выдернуть вилку из розетки и подождать 20 минут. Потом включить телевизор снова. Желательно повторить это действие дважды.

Если двойное «выключение-отдых-включение» не помогло, вероятнее всего, в телевизоре неисправна схема размагничивания. Поломка достаточно простая и чинится мастером практически всегда.

Как обозначается термистор на схеме. Маркировка специальных резисторов маркировка термисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. рис. 3.1 Цветовая маркировка NTC термисторов осуществляется точками либо полосами. Значения маркировочных цветов приведены на цветном рис. 3.2.

Рис. 3.1. Сведения о маркировке нелинейных резисторов

Р

ис. 3.2. Сведения о цветовой маркировкеNTC термисторов.

Система обозначений термисторов

В основу условных обозначений терморезисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ – кобальто-марганцевые, ММТ – медно-марганцевые и т. д. Позднее, названия нелинейных термозависимых сопротивлений (терморезисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения терморезисторов

Окончание табл. 3.1.

Материал терморезистора

На основе никель-кобальто-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba(Ti,Sn)O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основе VO 2

На основе (Ba,Sr)TiO 3

На основе соединений (Ba,Sr)/(Ti,Sn)O 3 , легированных цезием

На рис. 3.3 показана система обозначения терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термисторов представлены на рис. 3.1.


Рис. 3.3. Система обозначений терморезисторов отечественных производителей.

Обозначает тип терморезистора.

обозначает номинальное сопротивление.

Третий элемент (цифры и буквы) обозначает допустимую мощность рассеяния в ваттах.

Четвертый элемент обозначает документ на поставку, в котором оговариваются дополнительные параметры (коэффициент температурной чувствительности, коэффициент рассеяния, ТКС и постоянную времени).

Система обозначений варисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначаются тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).


Рис. 3.5. Система обозначений варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает вид (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) обозначает допустимые отклонения.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ на поставку, в котором оговариваются дополнительные параметры.

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году.

Терморезистор - полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Главный параметр терморезистора это большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов)- то есть его сопротивление очень сильно зависит от температуры и может изменяться в десятки а то и сотни раз.

Достоинства терморезисторов - простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.

Основная область применения терморезисторов это температурные датчики в различных устройствах или защитные функции (при большом токе через него происходит разогрев и изменение сопротивления)

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Терморезисторы по своим рабочим параметрам делятся на две категории:
1. При нагреве сопротивление уменьшается. Такие терморезисторы называют термистор или NTC-термисторы (Negative temperature coefficient).
2. При нагреве сопротивление увеличивается. Такие терморезисторы называют позистор или PTC-термисторы (Positive temperature coefficient). Они применяются в системе размагничивания кинескоп телевизоров

Обозначение терморезисторов на схеме

На схеме терморезисторы (не важно термистор это или позистор) обозначается так:

Терморезисторы бывают низкотемпературные (рассчитанные на работу при температуpax ниже 170 К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от −2,4 до −8,4 %/К и номинальным сопротивлением 1–10 6 Ом.

Изготовляются также терморезисторы специальной конструкции - с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. рис. 3.1 Цветовая маркировка NTC термисторов осуществляется точками либо полосами. Значения маркировочных цветов приведены на цветном рис. 3.2.

Рис. 3.1. Сведения о маркировке нелинейных резисторов

Р

ис. 3.2. Сведения о цветовой маркировкеNTC термисторов.

Система обозначений термисторов

В основу условных обозначений терморезисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ – кобальто-марганцевые, ММТ – медно-марганцевые и т. д. Позднее, названия нелинейных термозависимых сопротивлений (терморезисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения терморезисторов

Окончание табл. 3.1.

Материал терморезистора

На основе никель-кобальто-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba(Ti,Sn)O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основе VO 2

На основе (Ba,Sr)TiO 3

На основе соединений (Ba,Sr)/(Ti,Sn)O 3 , легированных цезием

На рис. 3.3 показана система обозначения терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термисторов представлены на рис. 3.1.


Рис. 3.3. Система обозначений терморезисторов отечественных производителей.

Обозначает тип терморезистора.

обозначает номинальное сопротивление.

Третий элемент (цифры и буквы) обозначает допустимую мощность рассеяния в ваттах.

Четвертый элемент обозначает документ на поставку, в котором оговариваются дополнительные параметры (коэффициент температурной чувствительности, коэффициент рассеяния, ТКС и постоянную времени).

Система обозначений варисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначаются тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).


Рис. 3.5. Система обозначений варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает вид (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) обозначает допустимые отклонения.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ на поставку, в котором оговариваются дополнительные параметры.

Маркировка сопротивлений по мощности

Резисторы классифицируются по характеру изменения сопротивления (постоянные, переменные регулируемые, переменные подстроечные), по назначению (общего назначения, высокочастотные, высоковольтные и др.), по материалу резистивного элемента (проволочные, непроволочные).

Непроволочные резисторы в зависимости от материала токопроводящего слоя подразделяются на металлодиэлектрические, металлоокисные, углеродистые, лакопленочные, на проводящей пластмассе и др.

Новая система обозначений резисторов представлена в табл. 2. 1.

Таблица 2. 1 СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ РЕЗИСТОРОВ

В старой системе обозначений резисторов первый элемент означает: С — резистор постоянный, СП — резистор переменный, СТ — терморезистор, СН — варистор; второй элемент:

1 — углеродистые и бороуглеродистые, 2 — металлодиэлектрические и металлоокисные, 3 — композиционные пленочные, 4 — композиционные объемные, 5 — проволочные.

Применяются резисторы и с более старыми обозначениями, например, непроволочные постоянные ВС, УЛМ, МЛТ, проволочные ПЭ.

Номинальными параметрами резистора являются номинальная мощность рассеяния Рном, номинальное сопротивление R, допускаемое отклонение сопротивления, или допуск, температурный коэффициент сопротивления (ТКЕ), который показывает относительное обратимое изменение сопротивления при изменении температуры резистора на 1 С. Чем меньше ТКС, тем большей температурной стабильностью обладает резистор. Номинальную мощность резистора можно узнать по маркировке на корпусе или в зависимости от размеров по табл. 2. 2.

Таблица 2. 2 ОПРЕДЕЛЕНИЕ МОЩНОСТИ РЕЗИСТОРОВ ПО ИХ РАЗМЕРАМ

На корпус резистора наносится маркировка, если позволяют его размеры, которая содержит сокращенное обозначение, номинальную мощность, номинальное сопротивление, допуск.

Номинальное сопротивление обозначается цифрами с указанием единицы измерения:

Ом (R или Е по-старому или без буквы) — омы; кОм (К) — килоомы, МОм (М) — мегаомы, ГОм (G) — гигаомы, ТОм (Т) — тераомы. Например,

220 Ом 680 кОм 3, 3 МОм 4, 7 ГОм 1 ТОм или 220 680к 3М3 4G7 1Т,

где буква между цифрами определяет положение запятой.

Коды допускаемых отклонений сопротивления показаны в табл. 2. 3.

Таблица 2. 3 КОДЫ ДОПУСКАЕМЫХ ОТКЛОНЕНИЙ СОПРОТИВЛЕНИЙ РЕЗИСТОРОВ

Примеры маркировки резисторов показаны на рис. 2. 1.

Для иностранных резисторов цвет пояска означает цифру:

черный — 0, коричневый — 1, красный — 2, оранжевый — 3, желтый — 4, зеленый — 5, синий — 6, фиолетовый — 7, серый — 8, белый — 9.

Число, соответствующее величине сопротивления резистора в Омах, составляется из цифр, соответствующих цвету поясков, начиная с первого (1), причем цвет третьего пояска (3) определяет число нулей, которые нужно приписать к двум первым цифрам, чтобы получить величину сопротивления. Четвертый поясок (4) обозначает класс точности резистора: золотой поясок — ±5%, серебряный — ±10%, отсутствие пояска — ±20%.

На схемах постоянные резисторы имеют внутри символа обозначения знак, указывающий номинальную мощность рассеяния резистора (рис. 2. 1, б). Рядом с условным обозначени ем резистора указывается величина его номинального сопротивления и знак R с цифрой или числом, указывающим порядковый номер резистора на схеме.

Рис. 2. 1. Маркировка резисторов и обозначение их мощности на схемах:

а) пример маркировки отечественного резистора. Расшифровка: тип МЛТ, мощность рассеяния 2 Вт, 2, 2 кОм, отклонение величины сопротивления 5%;

6) пример маркировки иностранного резистора: 1-4 — номера поясков. В данном случае цвета поясков: 1 — коричневый, 2 — черный, 3 — черный, 4 — серебряный. Расшифровка: 100 Ом, класс точности ±10%;

в) обозначение мощности рассеяния резисторов на схемах.

Величины номинальных сопротивлений от 1 до 99 Ом указываются числом без единицы измерения, а если число содержит дробь, то с указанием единицы измерения, например, 56, 5, 6 О. м. Величины сопротивлений от 1 до 999 кОм обозначаются числом с буквой к — 5, 6к, 56к.

Величины сопротивлений в мегаомах на схемах указывают числом без единицы измерения, причем в целом числе при этом присутствуют запятая и нуль — 56, 0.

Данные некоторых резисторов приведены в табл. 2Д

Полупроводниковые нелинейные резисторы, в отличие от рассмотренных линейных резисторов, обладают способностью изменять свое сопротивление под действием управляющих факторов: температуры, напряжения, магнитного поля и др.

Терморезисторы, или термисторы, имеют резко выраженную зависимость электрического сопротивления от температуры. Терморезисторы могут быть как с отрицательным, так и с положительным коэффициентом сопротивления — позисторы.

Таблица 2. 4 ДАННЫЕ НЕКОТОРЫХ РЕЗИСТОРОВ

Наряду с параметрами, сходными с параметрами линейных резисторов, терморезисторы имеют свои параметры.

Коэффициент температурной чувствительности В определяет характер температурной зависимости данного вида терморезистора.

Постоянная времени характеризует тепловую инерционность. Она равна времени, в течение которого температура

терморезистора изменяется на 63% при перенесении его из воздушной среды с температурой 0 °С в воздушную среду с температурой 100 °С.

Варисторы обладают резко выраженной зависимостью электрического сопротивления от приложенного к ним напряжения.

Данные некоторых нелинейных резисторов показаны в табл. 2. 5.

Таблица 2. 5 НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ

Отказы резисторов происходят в основном из-за обрывов в токопроводящей цепи, из-за нарушений контактов и от перегрева, приводящего к перегоранию проводящего слоя. Вследствие перегорания проводящего материала происходят внезапные отказы, а вследствие дрейфа сопротивления резистора — постепенные отказы.

Часть отказов резисторов зависит от состояния других деталей в аппаратуре и их отказов, значительное число отказов происходит из-за их неправильного применения.

При выборе резистора нужно учитывать как его параметры, так и условия среды, где он будет работать — температуру, влажность, вибрации и т. д. Следует также учитывать, что у резисторов существует максимальная частота приложенного напряжения, при которой их сопротивление начинает меняться, и допускаемое напряжение.

При определении состояния работающих резисторов или новых для замены вышедших из строя необходима их проверка.

Постоянные резисторы проверяют внешним осмотром на отсутствие механических повреждений и соответствие параметров, указанных на корпусе, принципиальной электрической схеме. Сопротивление резисторов измеряется омметром. При осмотре резистора проверяют целость корпуса, его покрытия, прочность выводов. Целость выводов проверяют измерением сопротивления резистора при их покачивании.

Переменные резисторы после внешнего осмотра проверяют на плавность изменения сопротивления путем его измерения при вращении оси, на соответствие закона изменения сопротивления резистора его типу, сопротивление резистора при крайних положениях оси. При измерении сопротивления резистора при вращении его оси часто наблюдаются скачки сопротивления, что говорит о неисправности резистора и о необходимости его замены.

Для замены необходим соответствующий подбор резистора. Параметры резистора должны соответствовать условиям его применения по нагрузке и внешней среде, фактическая мощность, рассеиваемая на резисторе, и его температура должны быть ниже предельных значений по техническим условиям на резистор.

По величине отклонения сопротивления резистора от номинального резисторы выбирают с учетом особенностей цепей, где они работают. Если большое отклонение сопротивления мало влияет на работу устройства, то можно применять резисторы с отклонением 20%. Такими резисторами могут быть резисторы в цепях управляющих сеток ламп, в цепи коллекторов транзисторов.

Если от величины сопротивления резистора зависит режим работы цепи, то следует применять резисторы с допуском 5 или 10%. К ним относятся резисторы в цепях эмиттера и базы

В цепях, где требуется постоянство сопротивления, применяются резисторы с допуском не более 2%.

Работа резистора в схеме проявляется его нагревом. Относительно сильный нагрев (до 300 С) для резистора не опа сен, выделяющееся тепло может отрицательно повлиять на соседние детали. В таких случаях для уменьшения нагрева резистора его нужно заменить на другой, большей мощности, но с теми же другими параметрами.

Его параметры и обозначение на схеме

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: "Замени сопротивление", "Два сопротивления сгорели". В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. "Тело" резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой "Омега" обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки "кило", "мега" можете почитать здесь.

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность.

Более подробно о мощности резистора я уже писал здесь.

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.

Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25. 0,05%.

Температурный коэффициент сопротивления (ТКС).

Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм. )

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт. )

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2. 3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Большинство людей приходят в радиолюбительство из-за желания сделать что-то своими руками, чего-то неповторимого, что несомненно принесет пользу себе и окружающим… Но выбрав конструкцию для самостоятельной сборки зачастую возникает масса проблем связанная со скудным запасом знаний в области радиоэлектроники. Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура. О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье. Я преднамеренно не буду описывать какую-то конкретную схему, поскольку невозможно охватить все разнообразие электронных компонентов в рамках одного устройства. Так же не буду описывать принципа работы элементов, все это вы уже должны знать.

Пассивные компоненты

Резисторы

Самым часто встречающимся элементом является резистор, без него невозможно построить ни одну схему. Встретить его можно практически в любом электронном устройстве, резистор представляет из себя цилиндр с двумя диаметрально-противоположными выводами. Служит для ограничения тока в цепи и имеет определенное сопротивление, измеряемое в Омах. Обозначается прямоугольником с двумя черточками с противоположных сторон, внутри прямоугольника обычно указывают мощность(рис.1).

В бытовой аппаратуре применяются резисторы с номиналами, расположенными по ряду Е24, это значит, что в диапазоне от 1 до 10 имеется 24 номинала сопротивления. Существует множество типов резисторов, вот наиболее часто встречающиеся:


Рис. 1. Обозначение резисторов. Тип МЛТ

Резисторы типа МЛТ (металлический лакированный теплостойкий) – часто встречаются в ламповой аппаратуре(обычно не меньше 0,5 Вт), и в советской аппаратуре 80 годов. В зависимости от габаритов имеют различную мощность, если на схеме мощность не указана, то как правило, можно применять резисторы 0,125 Вт.

На резисторах данного типа ставится маркировка, обозначающая непосредственно сопротивление, далее буква русского или латинского алфавита обозначает множитель, составляющий сопротивление и определяет положение запятой десятичного знака ("R(E)"=1; "К(К)"=10^3; "М(М)"=10^6; "G(Г)"=10^9; "Т(Т)" =10^12).

18 – 18 Ом, при обозначениях единиц Ом буква иногда не ставится, в том числе и на схемах.

Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

К51- 510 Ом, если буква стоит перед числом, то это значит, что сопротивление меньше килоома (мегаома), следующая цифра показывает сопротивление.

Дальше в обозначении стоит буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0, 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке и будет выражена в процентах.

Резисторы типа ВС (водостойкие) можно встретить в ламповой аппаратуре 60-70х годов (рис.2). А именно в радиолах и черно-белых телевизорах. Практической ценности в настоящее время не несут. Маркировка схожа с МЛТ, имеют несколько габаритных размеров в зависимости от мощности.


Рис. 2. Тип ВС

В середине 80-х годов появилась цветовая маркировка резисторов (рис.3, рис.4), которая существует и по сей день, что позволило быстро определять номинал без выпайки из схемы (нам это тоже на руку, поиск нужного резистора значительно ускоряется). Резисторов с такого рода маркировкой производит множество отечественных и зарубежных фирм, поэтому определить конкретный тип резистора весьма сложно, да зачастую и не нужно.


Рис. 3. Резисторы с цветовой кодовой маркировкой


Рис. 4. Расшифровка цветовой маркировки резисторов

В таблице показана методика определения номинала резистора и класса точности. Класс точности показывает на сколько процентов может отличаться сопротивление от заявленного номинала.

Определить сопротивление по цветовым полосам можно с помощью: калькулятора цветовой маркировки резистора.

В последнее время появилась тенденция к минимизации и стали появляться компоненты для поверхностного монтажа(SMD). Вот так называемые чип-резисторы (рис.3 =12000 Ом =12 кОм. Часто встречаются чип резисторы с обозначением 0, это резистор нулевого сопротивления или попросту перемычка.

Для построения усилителей, а вернее их выходных каскадов часто требуются мощные резисторы более 2-х ватт с сопротивлением не более 1 ома, это как правило резисторы марки ПЭ или ПЭВ — резисторы проволочные, бывают от 1 до нескольких сотен ватт (рис.7). Также наиболее современные различных фирм производителей (рис.8). Встретить можно в старых ламповых телевизорах, радиолах и устройствах промышленной автоматики. В случае отсутствия необходимого резистора, его можно изготовить самостоятельно из спирали от электронагревателя, отрезав необходимую длину, подобрав сопротивление при помощи омметра.


Рис. 7. Резисторы ПЭВ


Рис. 8

Отдельное место среди постоянных резисторов занимают резисторные сборки (рис.9), которые очень удобны при построении схем, где требуется много одинаковых резисторов.


Рис. 9. Резисторные сборки dip и smd

Сборки имеют два типа соединения, либо в виде нескольких обычных резисторов, только в одном корпусе, либо резисторов с одним общим выводом. Встретить можно во многих цифровых устройствах, там они, как правило применяются, как подтягивающие.

В электронных устройствах часто применяются резисторы с изменяемым сопротивлением, их можно разделить на переменные — применяются для оперативного изменения параметров устройства в процессе эксплуатации, таких как громкость, тембр, яркость, контраст, и подстроечные – используются для настройки прибора во время сборки и наладки.

Резисторы переменные:


Рис. 10. Переменные резисторы

Резисторы переменные рис .10:

1.Со встроенным тумблером, можно встретить в ламповых телевизорах и радиолах 70-х годов
2. Резистор типа СП3-30а можно встретить в телевизорах, приемниках, абонентских громкоговорителях до 90-х годов выпуска.
3. Резистор Сп-04, встречаются в телевизорах и носимых магнитофонах 80-х годов.
4. СП3-4а во всей технике конца 80-х начала 90-х.
5. Специализированный счетверенный с тумблером СП3-33-30, обычно встречается в разного типа магнитолах.


Рис. 11. Ползунковые переменные резисторы

Ползунковые резисторы (рис.11) часто встречаются в магнитофонах 80-90х годов в качестве регуляторов звука и тембра.


Рис. 12. Современные переменные резисторы

Более современные резисторы(рис. 12), можно встретить в любой импортной технике с начала 90-х годов, от кассетных плееров и автомагнитол, до телевизоров и музыкальных центров. Часто встречаются сдвоенные резисторы для регулировки звука сразу по двум каналам (стерео). Очень интересен последний резистор (на рисунке), так называемый 3D – резистор или же джойстик, представляет из себя несколько сочлененных резисторов и отслеживает перемещение рукоятки влево-вправо, вверх- вниз и вращение вокруг своей оси. Встретить такой экземпляр можно в джойстиках от игровых консолей.

Для всех переменных резисторов помимо сопротивления есть очень важный параметр – зависимость сопротивления от угла поворота вала (линейного перемещения), обозначается буквой после значения сопротивления:

Советские:
А — линейная зависимость
Б — логарифмическая зависимость
В — обратно-логарифмическая зависимость

Импортные:
A — логарифм
B — линейная
С — обратный логарифм

Для регулировки громкости как правило используют резисторы с логарифмической зависимостью.

Подстроечные резисторы:


Рис. 13. Подстроечные резисторы СССР

Подстроечные резисторы рис.13:
1,2,3 – как правило встречаются в старых ламповых телевизорах.
4,7 (РП1-64Б), 8 (СП3-29А) — в полупроводниковых цветных телевизорах
5 – во всей советской технике 80-х годов
6 – СП5-50МА мощный проволочный резистор, в цветных ламповых телевизорах.
9 – СП3-36 многооборотный подстроечный резистор, встречается как правило в блоке настройки каналов телевизоров.


Рис. 14


Рис. 15. Многооборотные резисторы

Многооборотный подстроечный, применяется в усилительной аппаратуре для установки тока покоя и во всех системах, где нужна точная настройка .

Все переменные и подстроечные резисторы, также различаются по мощности, которая как правило указана на корпусе или в документации на элемент. Для своих конструкций можно применять практически любые из перечисленных исходя из требуемых габаритов и мощности.

Со временем и подстроечные и переменные резисторы портятся и у них появляется нежелательное явление, именуемое шорохом. Вызвано это явление недостаточным прижимом (контактом) ползунка или износом подложки, как правило ремонтировать резисторы смысла нет, хотя иногда встречаются очень редкие и уникальные(например в большинстве микшерных пультов), что найти замену, не представляется возможным. В этом случае резистор нужно аккуратно разобрать, подогнуть контакт, восстановить при помощи твердого карандаша графитовое покрытие и смазав силиконовой смазкой собрать назад. Резистор после такой реанимации сможет еще послужить.

Существуют также резисторы, реагирующие на изменения окружающей среды, в любительских конструкциях используются мало, но все же о них стоит упомянуть: терморезисторы


Рис. 16. Терморезисторы

Применяются для термостабилизации схемы, встречаются очень часто, но в самодельных устройствах применяются мало.

Фоторезисторы


Рис. 17. Фоторезистор

Изменяет свое сопротивление в зависимости от освещенности. Можно вынуть из любительских фотоаппаратов, там они применяются в качестве датчика света.

Тензорезиторы


Рис.18. Тензорезисторы

Изменяют свое сопротивление в зависимости от деформации, их в бытовой аппаратуре встретить можно очень редко и применяются они как правило в виде датчиков в устройствах автоматики.

Варисторы

Варистором называется полупроводниковый резистор, сопротивление которого эффективно уменьшается под действием приложенного к нему напряжения, а ток, протекающий в цепи, нарастает.


Рис. 19. Варисторы

Применяются как устройство защиты в импульсных блоках питания бытовой аппаратуры от превышения напряжения питания. Можно встретить в любом современном устройстве.

ТВ разъемы, использующиеся в современных моделях телевизоров. Ремонт телевизоров.

Не включается уже очень устаревший телевизор с кинескопом - Funai TV-2000A.

В нашей сервисной мастерской, в отличии от многих других, всегда можно выполнить ремонт телевизоров, которые уже давно устарели, причем, не зависимо от года выпуска или модели. В данном случае из строя вышел кинескопный телевизор Funai TV-2000A, у которого экран 51 см. Этот телевизор поступил к нам в удовлетворительном состоянии, он сильно весь запылен, его корпус и кнопки управления, которые находятся на передней панели, все в пыли. По словам пользователя, телевизор не включается, после включения - не запоминает каналы, включился на пустом 29-м канале. По его предположениям, это случилось после скачка напряжения сети, что вполне вероятно. Также заказчик попросил, чтобы ремонт был сделан срочно.

Сзади телевизор также не в лучшем состоянии. В вентиляционных решетках скопилось много пыли. Корпус в царапинах и потеках. Внизу на корпусе расположены аудио-видео разъемы. Этикетки с информацией о модели (серийный номер, год выпуска, мощность и др.) сохранились, хотя информация уже немного выцвела, особенно с правой стороны. Все эти дынные крайне важны для мастера, который будет заниматься ремонтом телевизоров.

У телевизора снята задняя крышка. На фото отлично видно, что несмотря на то, что плата кинескопа находится на месте, она в ужасном состоянии, вся в равномерном слое пыли, равно, как и кинескоп, плата и т.д. Это в полной мере усложняет ремонт телевизоров. Каких-то механических повреждений платы не обнаружены.

Плата, на которой должен выполняться ремонт телевизоров покрыта слоем пыли, на деталях не видна маркировка. Чтобы восстановительные работы были сделаны правильно, нужна диагностика неисправности. В ходе ее выполнения был сделан вывод, что из строя вышли два основных модуля - питания и управления, которые подлежали восстановлению.

Еще одно фото, на котором отчетливо видно, в каком состоянии этот устаревший телевизор внутри. По всей видимости за все время работы его ни разу не вскрывали и не выполняли чистку. Это в полной мере усложняет ремонт телевизоров. В данном случае наряду с восстановлением модулей, была выполнена замена и прошивка ИМС ПЗУ, отремонтирован блок питания.

Следующим этапом ремонта телевизоров была перепайка многих компонентов, включая резисторы, конденсаторы, диоды. Кроме того, заменены стабилитроны в количестве 9 штук, MD 1802FX, 2SD 734, 24С02, позистор размагничивания. Теперь этот телевизор с кинескопом в рабочем состоянии. Он включается. Как и просил заказчик все работы выполнены в сжатые сроки.

Нет изображения при включении в кинескопном 37-дюймовом телевизоре Philips 14PT165.

Поскольку в устаревшем кинескопном телевизоре Philips 14PT165 при включении отсутствует изображение (черный экран), ремонт телевизоров требуется в срочном порядке. После устранения данной проблемы, появилась другая — нет приема каналов, изображение «снежит». Данная модель с экраном 37 см, она уже давно устарела, но не смотря на это наши телемастера никогда не отказывают в ремонте. Осмотрев устройство на приемке, был сделан вывод, что внешне устройство выглядит не плохо, спереди корпус без каких-либо механических повреждений, при этом он весь в пыли, особенно нижняя звуковая решетка.

Посмотрев на корпус телевизора сзади, стало понятно, что вверху, по обеим сторонам от ручки — две большие запаянные трещины. По всей видимости это случилось, когда телевизор переносили. На этикетках, которые остались целыми, видна необходимая информация об этой модели, включая серийный номер и поддержку телевизионных стандартов. Провод очень грязный. Даже в таком состоянии мы беремся за ремонт телевизоров.

Чтобы стал возможным ремонт телевизоров, его необходимо разобрать. На фото этот же телевизор со снятой задней крышкой. Плата кинескопа на месте, она в хорошем состоянии, но слегка запылена, чего не скажешь об остальных составляющих, начиная от кинескопа и кончая проводами и шлейфами.

В ходе выполненной диагностики стало понятно, что проблема состоит в модуле тюнера, поэтому ремонт телевизоров был направлен на возобновление его работоспособности. Все работы были усложнены тем, что все детали покрыты «шубой» из грязи и пыли, поэтому практически не возможно прочитать маркировку.

Еще одно фото, свидетельствующее о том, с такими трудностями пришлось столкнуться телемастеру, занимающемуся ремонтом телевизоров. В данном случае было выполнено восстановление монтажа тюнера (дорожек и выводов деталей, которые погнили). Все работы выполнялись с использованием современного специального оборудования.

После того, как был выполнен ремонт телевизоров, он работает хорошо, изображение на экране появилось, оно хорошего качества. Как и просил клиент, работы были сделаны в срочном порядке. Пользователь предупрежден о том, у телевизора уже подсевший кинескоп, поэтому сколько он еще сможет проработать, неизвестно. Кроме того, даны рекомендации по правильной эксплуатации ТВ, так как последующие ремонтные работы могут оказаться не рентабельными.

Ремонт телевизоров своими руками - ЖК и кинескопных

Телевизор — устройство частой эксплуатации, которое есть практически в каждом доме. Чем больше техника работает, тем больше вероятность выхода её из строя. Неполадок возникать может множество. Но, прежде чем относить телевизор к мастеру, необходимо удостовериться, что проблема вообще существует, а если и так, то в чём она заключается. Вполне возможно, что вы сможете заняться ремонтом телевизора своими руками и в домашних условиях.

Алгоритм поиска неисправности

Чтобы найти ответ, как отремонтировать телевизор, надо понимать, в чём же состоит проблема. Определение неисправностей поможет как для самостоятельного ремонта ТВ, так и для сервисного центра. Во втором случае вы сможете объяснить мастеру причину поломки телеустройства, что ускорит процесс её решения.

Ниже приведено описание основных неисправностей, которые встречаются при поломке телевизора:

  1. Не получается выключить устройство. Не важно: будь это кинескопный ТВ или же современный LCD-телевизор, причина одна — перегорел предохранитель. Просто в разных устройствах он выступает в качестве разных деталей. Также возможен вариант, что не работает диодный мост.
  2. Что в отечественных, что в импортных телевизорах может сбиться потенциал, за функцию которого отвечает позистор.
  3. Сломалась плазма. Это может проявляться в изменении цветопередачи телетрансляции, перепадах, помехах, возникновении светлых или же темных полос.
  4. Поломка провода питания или же неисправность розетки.

Если вы самостоятельно решили отыскать неполадку, придется для начала очистить внутренние элементы от пыли, используя для этого мягкую кисточку или пылесос. Иногда визуально можно определить место неисправности по изменению цвета компонентов или их деформации. Если такой осмотр не дал результатов, придется искать в конкретных схемах и устройствах: блоке питания, кинескопе, видеоусилителе и т. д.

Ремонт плазменных и ЖК-телевизоров

До того как начать ремонт LCD- или LED-телевизоров, следует внимательно прочесть документацию к устройству и изучить принцип работы вашей модели.

При собственноручном ремонте плазменных телевизоров нужно соблюдать максимальную осторожность, чтобы избежать ухудшения состояния агрегата. В жидкокристаллических (ЛСД) телеприемниках подсветка производится за счет флуоресцентных или люминесцентных ламп, а в ЛЕД применяются светодиоды. Ремонт импортных ЖК-телевизоров Samsung, Sharp, Thomson, Panasonic аналогичен. А потому порядок их ремонта единый, и он таков:

  1. Если не получается включить монитор, то первым делом стоит проверить, снабжается ли подсветка электропитанием.
  2. Выключаем агрегат из розетки.
  3. Независимо от марки ТВ нужно снять заднюю панель, отвинтив шурупы.
  4. Далее снимаем с матрицы провода сетевого питания.
  5. Чтобы проверить работоспособность проводов, подключаем к контактам обыкновенную 100-ваттную лампу накаливания.
  6. Современные ТВ зачастую имеют несколько источников подсветки, а поэтому необходимо осуществить проверку каждого из них.
  7. При тестировании полностью снимается матрица, лампа подключается к контактам, а провод питания — к сети.
  8. Если лампа горит — провод исправен, если нет — необходимо заменить кабель или же отремонтировать отдельные нити.

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

  1. Вскрыть заднюю панель устройства при помощи отвёртки.
  2. Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
  3. Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
  4. Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
  5. Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
  6. После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
  7. Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
  8. Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Чтобы правильно собрать ТВ и не запутаться, где и какая деталь должна находиться, можно предварительно сфотографировать расположение деталей.

Замена подсветки

Ещё одной причиной, почему не включается экран ТВ, может быть неисправность лампы экранной подсветки. Для устранения этой проблемы необходимо:

  1. Снять заднюю панель устройства, используя для этого отвёртку.
  2. Шлейфы следует отсоединить от матрицы, а панели управления — от корпуса.
  3. Снять корпус с электронными платами.
  4. Открутить переднюю панель, после этого снять матрицу и фильтры, отщёлкнув крепления сбоку.
  5. Включить питание и зажать пару клавиш для входа в сервисное меню. Благодаря этому лампы включатся на определённое время.
  6. Отсоединить лампу, которая не горит, и заменить её на новую.
  7. Собрать все элементы обратно.
  8. Включить телеприемник и снова зайти в сервисное меню. Сбросить счётчик ошибок лампы.
  9. После этого агрегат должен нормально функционировать.

Нерабочий пульт ДУ

Прежде чем начинать ремонт телевизора своими руками, следует проверить, работают ли батарейки от пульта. Если они сели, необходимо их заменить.

Загрязнённые контакты под кнопками. Чтобы устранить эту проблему, нужно самому разобрать пульт и протереть контакты, после — собрать ПДУ обратно.

Поврежден кварцевый излучатель. Это могло случиться, если пульт падал. А значит, его нужно просто заменить, поскольку в данной ситуации излучатель не ремонтируемый.

На пульт ДУ попала жидкость, или же он полностью быт залит водой. Чтобы устранить неисправность, нужно разобрать и просушить пульт. Если после этого ПДУ не начал работать, то нужно его заменить.

Нет ТВ-сигнала

Если на экране нет изображения, то причина может быть проста — отсутствует ТВ-сигнал. Это случается из-за того, что срабатывает защита шумоподавления и прибор переключается в состояние режима ожидания. Можно попробовать решить проблему самому и вывести ТВ из режима ожидания. Если это сделать не получилось, то самостоятельный ремонт телевизора нежелателен, лучше отнести его к мастеру.

Таким образом, решение о самостоятельном ремонте телевизионного устройства нужно принимать после оценки уровня своих знаний и умений в этом вопросе. Если вы чувствуете себя неуверенно для выполнения поставленной задачи, то лучше обратитесь к мастерам сервисного центра.

Позистор в телевизоре самсунг

Неисправность позистора

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

Телевизор не включается, сгорает защитный предохранитель.

На цветном экране кинескопного телевизора появляются участки неестественной цветопередачи, попросту – цветные пятна.

Как правило, искажённая цветопередача заметна в углах экрана. Радужные пятна в углах экрана появляются не сразу, а постепенно, по прошествии какого-то времени.

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т.е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях.

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности ("петли"). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, "холодном" состоянии его сопротивление мало и равно всего 18

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке ("петле") уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто "отдыхает" в дежурном режиме, позистор в цепи размагничивания находится в "подогретом" состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3

3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает "фоновое", слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в "спящем", так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8.

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии, вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от DeGaussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности, то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна "таблетка" имеет сопротивление в районе 18

24 Ом. Она включается последовательно с петлёй размагничивания. Вторая "таблетка" обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3

3,6 килоОм (т.е. 1300

3600 Ом). Эта "таблетка", а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18

24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18

20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно, то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось. Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран” . Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран” , отключаем приёмную антенну. При этом экран должен стать синим . Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.


Намагниченный кинескоп


Размагниченный кинескоп

После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL — это и есть та самая катушка или "петля" размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).

Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Пятна на экране
Всем привет!
Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных
пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.
Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.
Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.
Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на
позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.
«Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»
Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.
Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.
Замена позистора
Заменить позистор особого труда не представляет, как и особых знаний.
Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.
Вот, собственно, и всё!
Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.
А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?
Успехов вам!

84 комментария

Такой вопрос, згорел предохронитель, блок питания проверил всё в норме, позистор тоже в норме, сопротивление 9 Ом на второй таблетке 980. Когда отсоеденил петлю телевизор заработал, петля прозванивается, в чём причина?

Замените позистор. Не редко бывает, что прозванивается позистор как нужно, но при нагрузке происходит замыкание. Если и после замены будет гореть предохранитель, посмотрите кнопку включения питания (частенько в них кратковременно случаются короткие замыкания) и петлю, в которой сопротивление должно быть не менее 6 Ом.

Я снял видео и выложил на ютуб посмотрите пожалуйста скажите чём причине

Привет! Скорее всего неисправности в строчной развертке. Отключи строчную развертку и пробуй включить, если лампа вспыхнет и погаснет, то бп исправен. Проверяй вторичные цепи и строчную развертку.

Здравствуйте Виктор. Такой вопрос: Можно ли временно заменить позистор в телевизоре (daewoo cm907s) на позистор от старого монитора, или искать такой как нужно. И можно ли некоторое время смотреть телевизор без позистора? (позистор в телевизоре DPC7ROM290)

Здравствуйте dvoni! Думаю, можно, если правильно поставить. Позисторы, в основном, все взаимозаменяемы. Различаются они контактностью (у некоторых два вывода, у некоторых три, ещё бывает четыре), но и в этом случае, при правильной установке, их можно взаимозаменять. По сопротивлению они различаются незначительно. Можно, также, некоторое время смотреть телевизор и без позистора, но… Если кинескоп размагничен, то на экране будут цветные пятна (если они вам не мешают, можно смотреть и с пятнами), а если кинескоп не успел размагнититься, то показывать будет нормально. Только поблизости не ставьте объёмные железные предметы и любые магниты.

Спасибо Виктор. Все понял.

Всегда рад помочь! Успехов вам!

Здравствуйте Виктор. Телевизор филипс кинескоп, иногда пропадает изображение экран ярко-салатовый с горизонтальными зелёными полосами тресется несколько секунд и при переключении с канала на канал эти же полосы раньше вроде был чёрный может что посоветуете?

Возможно происходит кратковременное замыкания катода зеленого с модулятором в кинескопе. На этом сайте есть статья «Восстановление кинескопов», там описан процесс восстановления.

Доброго времени суток! Проблема такова: Смотрели вечером телевизор и вдруг слегка исказилось изображение и цвета, потом картинка стала нормальной, а цветные «отливы» по обе стороны остались. Почитал вашу стать склонился к тому что это позистор. Купил,перепаял, но ничего не изменилось. Пробовал вкл/выкл с интервалом в несколько минут,но результата не дало. На темной картинке пятна практически не видны, а на светлых тонах и ярких цветах, справа фиолетово-красно-сиреневые цвета, слева желто-зелено-красно-сереневый. Подскажите, пожалуйста, что может быть?

Привет Никита! Да, на позистор не похоже, хотя проверь, все же, идет ли питание на петлю через него, поскольку очень много брака среди позисторов. Дальше попробуй во время показа тв покрутить нижний регулятор screen на ТДКС и наблюдай как меняется изображение, может нормализуется все. Просто эти регуляторы ускоряющего напряжения (screen) засоряются частенько. Также проверь питание ВУ (видеоусилителей) +180В — идет от ТДКС на плату кина. Еще это похоже на износ кинескопа. В общем попробуй вышеизложенное.

Попробуйте такой «волшебный ритуал» с внешней петлёй размагничивания. Всегда помогает, особенно на старых кинескопах. И , хотелось спросить — дети не играли с магнитами около телека? Вполне возможно, что петля работает нормально, но не в силах размагнитить маску по краям. 😉 🙂

Спасибо большое! Приеду с работы, покручу еще.

Здраствуйте. ситуация такова. Сгорел пазистор. купил, перепаял. телевизор не запускаеться. Предохранитель проверил. Питание на пазисторе есть. в чем может быть проблема?

Привет! Ну дальше проверяй питание на силовом конденсаторе. Там постоянка должна быть примерно 280…340В. Если нет, то смотри цепь питания от сети до этого конденсатора. Там сопротивление стоит мощное керамическое, его проверь.

Здравствуйте! Перестал включаться телевизор, он если постоит суток двое, то включается и работает, и если его не выключать из сети проблем не возникает. Но если отключить, то при включение срабатывает размагничивание, мигнет светодиод и погаснет, внутри начинает что-то щелкать и на этом всё, так и стоит. Пробовал отключить петлю размагничивания, так и не включается, реле срабатывает. Но раньше когда работал, при включении, изображение на кинескопе было стяну к центру с краев, после минут 2 работы постепенно растягивалось… Кроме отвертки и паяльника нет ничего. Может была такая проблема? Приходил мастер, забирал плату, принес. Телек поработал неделю и опять та же картина. За свою работу он взял 2000р.

Привет Анатолий! Сразу скажу, что виновник конденсатор, но какой именно не знаю. В общем, если нет никаких приборов, то рекомендую просто заменить электролитические конденсаторы в блоке питания и строчной развертки, я уверен, что какой-то из них неисправен. Если вдруг визуально видно «вздутие» на каком-либо конденсаторе, то смело меняй. При замене конденсаторов не перепутай плюс с минусом.

Привет Виктор . Проблем с намагничености у телевизор Хюндай. Замена позистора и кинескопа не дала результат

Привет! Может проблема с питанием позистора или петли? А может вблизи телевизора стоят железные предметы. Также может быть неисправна сама петля.

Приветствую Виктор. Кинескопный телевизор д 72 см, работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении 3-5 минут. Остаются пятна,где был светлый тон, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Позистор работает, что это может быть?с Уважением!

Не знаю… если это не сильно тревожит, то страшного в этом нет.

привет Виктор. при замене позистора тел. какоето время работает нормально затем сильно нагревается и снова выходит из строя поломка в виде преоблодание красного

Выходит из строя позистор? Не то сопротивление у позистора или большое напряжение сети.

Приветствую. Имею стааарый телевизор панасоник. В общем у меня телевизор начал показывать как бы синевой и чуть тускловато. Разобрал, увидел сгоревший позистор и варистор рядом. Заменил их. Включаю? а цвета вроде бы как нормализовались, но изображение теееемное такое. может ли быть, что я не правильно подобрал позистор? По схеме было написано Trpw-580n120d не нашел на нее никакой инфы. Сам позистор фирмы ТДК( так на нем написано). КУпил 18ом на 270v. Что подскажут знатоки

Привет! Да нет, позистор на яркость не влияет. Позистор предназначен для подачи питания на петлю размагничивания кинескопа. Если позистор не работает, то изображение будет цветными пятнами. Посмотрите цепь накала кинескопа, может где непропай. Также возможно подсел кинескоп. попробуйте прибавить ускоряющее напряжение — нижний регулятор screen на ТДКС.

Какая приблизительно рабочая температура позистора? При включенном телевизоре, он холодный, теплый или горячий?
После получаса работы телевизор отображает синие полосы исчезает звук, и позже выключается, предохранитель не горит, после небольшего простоя можно включить на 20минут, после чего обратно синие полосы и выключение что может быть? Телевизор ЭЛТ филипс.

Привет! Позистор, скорее всего, не виновен. Вообще, позистор должен греться при работе, конкретную температуру сказать не могу. Если полосы вертикальные, то смотри строчную развертку, если горизонтальные, то кадровую. Возможно также неисправности в обвязке процессора.

Приветствую Виктор! Принесли мне телевизор на запчасти, хочу его отремонтировать себе, в нём нет петли размагничивания, можно ли включать и смотреть без неё? просто без неё никогда не пользовался, подскажите? заранее благодарен.

Привет! Можно, только если кинескоп замагничен, будут пятна.

Приветствую Виктор. Я выше уже писал про это телевизор д 72 см, нео слим работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении небольшого времени Остаются пятна,где был белый цвет, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Отключаю петлю, эти пятна не проявляются , на синем фоне всё чисто, может поставить сопративление на петлю? не сгорит ли? почему так случается!

Привет! Сопротивление на петлю не ставится, можно попробовать поменять позистор с большим сопротивлением. Такое происходит на многих тв, когда на статичной картинке тв ведет себя так, как вы описали. Это же не критично, пусть работает.

приветствую, кинескопный филипс стал искажать цвета после характерного треска внутри (малая дочь неоднократно выключала его не через пульт, а кнопкой напрямую), выпаял позистор, большая таблетка треснутая и без него картинка остаётся точно такой же)
модель позистора PDC 9ROM TKS
теперь вопрос, чем его можно заменить? т.к. не у нас в городе, не в инет-магазинах нету таких либо хотя бы аналогичных на 3 ноги и на 9 ом
есть MZ73-18RM AC270V, подойдёт?

Пойдет любой трёхногий.

спасибо, поставил, всё работает!

Уважаемый Виктор подскажите пожалуйста стаким еще не встречался после замены кинескопа кинескоп нерозмагничивается менял позистор и петлю много раз . Особенность при первом включении был екран типа 3на4 слева зеленая полоса ,а справа синяя.С современем кинескоп розмагничивал магнитом и осталось очень мало намагничености,и прикаждом в ключеннии телевизора должен брать магнит и розмагничивать по разу слева и справа меняя полярность.брал петлю отдельно перед кинескопом с заду кинескопа он еще больше намагничивается

поставьте всё, как положено и со временем должен размагнититься.

Виктор здравствуйте! Моя проблема в следующем, телевизор не включал в сеть более года, после включения обнаружил, что картинка поменяла все цвета (не пятнами). Подскажите в чем проблема. Спасибо!

Привет! Хм… если кинескопный тв, то, возможно, замагнитился и, со временем, всё нормализуется.

Будем надеяться. Спасибо!

Здравствуйте Виктор! Подскажите пожалуйста, у меня телезивор ERC 34TP75
2002 года. Замагничен кинескоп.Нашел на плате позистор, он сгорел. Стоял MZ72A 9rom R3. Только дело то в том что выход на плате под позирстор 3 конактный, а стоял почемуто двух контактный. ТЕперь не знаю какой позистор подобрать, подскажите плиз

Можно любой ставить.

Добрый день. Телевизор Samsung cs-29z58hyq- цветные разводы. Не работает петля размагничивания. Замерил сопротивление петли- 22 ом. Поменял позистор — такой же по характеристикам ( 3 ножки, но 2 ножки запаралелены на плате дорожкой, 20 Ом сопротивление).
Через позистор напряжения поступает на один провод петли (например L), на второй провод петли должно приходить (N) через контакт реле. Но реле не срабатывает. И почему то стоит реле на 12 VDC а цепь управления реле (катушка) 5 VDC. Катушка реле должна запускаться от сигнала D_COIL с платы управления (через транзистор). Замерял мультиком этот сигнал на плате (0.82 VDC, а должен 5 VDC) и не меняется при включении выключении ТВ. Когда должен подаваться этот сигнал. Где искать дальше посоветуйте.
PS Немного обманул ТВ- снял петлю с телевизора, подал на неё 220 и вручную размагнитил кинескоп (поводил кругами перед экраном). Но хочется чтобы всё работало само и правильно.

Ставьте другой позистор, такой же, какой стоял.

Здравствуйте Виктор! У меня такой вопрос? Что будет, если я поставлю в телевизор позистор немного большем сопротивлением. Не 12RM а допустим 18RM?

Телевизор поступил в ремонт после аварийного скачка напряжения сети в квартире. Нет даже дежурного режима, т.е. никаких признаков жизни.

Материал статьи продублирован на видео:

Осматриваем телевизор до открывания корпуса. На задней панели читаем информацию о модели и шасси телевизора. Это нужно для поиска схемы, если ремонт телевизора окажется сложным.

Ремонт телевизора начинаем с того, что открываем корпус и делаем внешний осмотр всех блоков и деталей.

Видимые повреждения обнаруживаем в районе сетевого разъема. На фото ниже показан перегоревший предохранитель.

Осматриваем блок питания со стороны печатной платы. Здесь не видно внешних дефектов.

Меняем горелый предохранитель на целый. Измеряем сопротивление нагрузки на выводах сетевого разъема. Оно составляет 34,8 Ом. Это может быть сопротивление петли размагничивания с позистором. Отключаем петлю и снова измеряем сопротивление на сетевом разъеме. Теперь оно больше 1 кОм, т.е. норма. Для надежности измеряем сопротивление на электролитическом конденсаторе, который установлен после диодного моста. Предварительно конденсатор нужно разрядить, желательно не пинцетом, а резистором около 100 Ом, чтобы не создавать большую искру. При одной полярности оно больше 2 кОм, при другой небольшое. Похоже, что остальная часть схемы исправна.

Пробуем кратковременно включить телевизор в сеть, внимательно наблюдая за деталями платы.

Сразу после подачи напряжения, задымил позистор и снова сгорел предохранитель. Еще раз осматриваем позистор и проверяем петлю размагничивания.

Позистор имеет трещины на корпусе. Это конечно может быть и у исправного элемента, так как он при работе греется. Осмотр петли размагничивания подозрений не вызвал. Сопротивление ее 18 Ом, что является нормой. Может быть, конечно, витковое замыкание, но маловероятно. Будем выпаивать и внимательно проверять позистор.

Конечно трещин на его корпусе многовато.

После осмотра внутренностей позистора сомнений не остается, он неисправен, мало того два его контакта замкнуты, что вызвало большой ток и перегорание предохранителя.

Вообще то в данном случае повезло, что при скачке напряжения сети замкнул позистор. В этой модели телевизора нет защитного варистора после предохранителя, который должен вызывать перегорание этого предохранителя при повышении напряжения сети сверх нормы. Его роль поневоле взял на себя позистор и спас схему телевизора от серьезных повреждений.

После замены позистора на исправный телевизор полностью заработал. Это довольно простой ремонт телевизора и схема не понадобилась.

TVS диоды | Диоды поверхностного монтажа

Littelfuse предлагает широкий ассортимент TVS-диодов, включая варианты с высоким пиковым импульсным током и пиковой импульсной мощностью до 10 кА и 30 кВт соответственно. Littelfuse поддерживает нашу продукцию благодаря более чем 80-летнему опыту в области защиты цепей и прикладным знаниям, полученным в результате работы с нашими ведущими в отрасли заказчиками. Вы можете узнать больше о нашем ассортименте диодов для телевизоров, просмотрев наше руководство по выбору диодов для телевизоров.

Диод-ограничитель переходного напряжения (также известный как TVS-диод) - это защитный диод, предназначенный для защиты электронных схем от переходных процессов и угроз перенапряжения, таких как EFT (электрически быстрые переходные процессы) и ESD (электростатический разряд).TVS-диоды - это кремниевые лавинные устройства, которые обычно выбирают из-за их быстрого времени отклика (низкое напряжение ограничения), более низкой емкости и низкого тока утечки. TVS-диоды Littelfuse доступны как в однонаправленных (однополярных), так и в двунаправленных (биполярных) схемах диодных схем.

При выборе диодов TVS необходимо учитывать некоторые важные параметры, а именно: Обратное напряжение зазора (VR), пиковый импульсный ток (IPP) и максимальное напряжение ограничения (VC max). Ознакомьтесь с руководством по выбору TVS-диодов, чтобы узнать больше о том, как выбирать эти устройства и полный TVS-диод Littelfuse, предлагающий

.

Что такое диоды TVS?

TVS-диоды - это электронные компоненты, предназначенные для защиты чувствительной электроники от высоковольтных переходных процессов.Они могут реагировать на события перенапряжения быстрее, чем большинство других типов устройств защиты цепей, и предлагаются в различных форматах для поверхностного монтажа и монтажа печатных плат в сквозных отверстиях.

Они работают путем ограничения напряжения до определенного уровня (называемого «зажимным устройством») с помощью p-n-переходов, которые имеют большую площадь поперечного сечения, чем у обычного диода, что позволяет им проводить большие токи на землю без повреждений.

TVS-диоды обычно используются для защиты от электрического перенапряжения, например, вызванного ударами молнии, переключением индуктивной нагрузки и электростатическим разрядом (ESD), связанным с передачей по линиям передачи данных и электронным схемам.

Littelfuse TVS-диоды подходят для широкого диапазона приложений защиты цепей, но в первую очередь были разработаны для защиты интерфейсов ввода-вывода в телекоммуникационном и промышленном оборудовании, компьютерах и бытовой электронике.

Характеристики диода

Littelfuse TVS включают:

  • Низкое сопротивление инкрементным скачкам напряжения
  • Доступны однонаправленные и двунаправленные полярности
  • Диапазон обратных напряжений от 5 до 512 В
  • Соответствует требованиям RoHS - олово с матовым покрытием, бессвинцовое покрытие
  • Номинальная мощность для поверхностного монтажа от 400 Вт до 5000 Вт
  • Номинальная мощность осевых выводов от 400 Вт до 30 000 Вт (30 кВт)
  • Сильноточная защита доступна для 6кА и 10кА

Чтобы получить представление о других технологиях подавления переходных процессов и их сравнении, см. Примечание по применению Littelfuse AN9768.

Littelfuse TVS Diode Таблица выбора продукции

TVS-диоды используются для защиты полупроводниковых компонентов от высоковольтных переходных процессов. Их p-n-переходы имеют большую площадь поперечного сечения, чем у обычных диодов, что позволяет им проводить большие токи на землю без повреждений. Littelfuse поставляет TVS-диоды с пиковой мощностью от 400 Вт до 30 кВт и обратным противостоящим напряжением от 5 В до 495 В.

Вы можете получить дополнительные инструкции по выбору TVS-диодов, посетив страницу определения и выбора TVS-диодов, щелкнув здесь

Название серии и ссылка на страницу Тип корпуса Обратное напряжение зазора (В R ) Диапазон пиковой импульсной мощности 2 (P PP ) Пиковый импульсный ток
(I PP 8x20 мкс)
Рабочая температура
Поверхностный монтаж - стандартные приложения (400-5000 Вт):
SMAJ DO-214AC 5.0-440 400 Вт Не применимо от -85 ° до + 302 ° F
(от -65 ° до + 150 ° C)
P4SMA DO-214AC 5,8-495 400 Вт
SACB DO-214AA 5,0-50 500 Вт
SMBJ DO-214AA 5.0-440 600 Вт
П6СМБ DO-214AA 5,8-495 600 Вт
1КСМБ DO-214AA 5,8-136 1000 Вт
SMCJ DO-214AB 5,0-440 1500 Вт
1.5SMC DO-214AB 5,8-495 1500 Вт
SMDJ DO-214AB 5,0–170 3000 Вт
5.0SMDJ DO-214AB 12-170 (однонаправленный)
12-45 (двунаправленный)
5000 Вт
с осевыми выводами - стандартные приложения (400-5000 Вт):
P4KE ДО-41 5.8-495 400 Вт Не применимо от -85 до + 302 ° F
(от -55 до + 175 ° C)
SA ДО-15 5,0–180 500 Вт
SAC ДО-15 5,0-50 500 Вт
P6KE ДО-15 5.8-512 600 Вт
1.5КЕ ДО-201 5,8-495 1500 Вт
LCE ДО-201 6.5-90 1500 Вт
3КП P600 5,0-220 3000 Вт
5КП P600 5.0–250 5000 Вт
с осевыми выводами - высокая мощность:
15 кПа P600 17–280 15000 Вт Не применимо От -85 ° до + 302 ° F
(от -55 ° до + 175 ° C)
20 кПа P600 20.0-300 20000 Вт
30 кПа P600 28,0–288 30000 Вт
AK6 Радиальный вывод 58-430 NA 6000A От -67 до + 347 ° F
(от -55 до + 150 ° C)
AK10 Радиальный вывод 58-430 NA 10000A
Автомобильная промышленность:
SLD P600 10-24 2200 на основе импульса 1 мкс / 150 мс NA от -85 ° до + 302 ° F
(от -65 ° до + 175 ° C)
  1. Подробную информацию о большинстве перечисленных здесь серий продуктов можно найти, щелкнув название серии в крайнем левом столбце.
  2. Максимальное напряжение зажима (В C ) см. В таблице электрических характеристик в техническом паспорте каждой серии
  3. Вы можете получить дополнительные инструкции по выбору TVS-диодов, прочитав Руководство по выбору электронных продуктов Littelfuse.
  4. Все продукты не содержат галогенов
  5. Вся продукция соответствует требованиям RoHS

Временные угрозы - что такое переходные процессы?

Переходные процессы напряжения определяются как кратковременные всплески электрической энергии и являются результатом внезапного высвобождения энергии, ранее накопленной или вызванной другими средствами, такими как тяжелые индуктивные нагрузки или молния.В электрических или электронных схемах эта энергия может выделяться предсказуемым образом посредством контролируемых переключающих действий или произвольно индуцироваться в цепи от внешних источников.

Повторяющиеся переходные процессы часто вызваны работой двигателей, генераторов или переключением компонентов реактивной цепи. С другой стороны, случайные переходные процессы часто вызываются молнией и электростатическим разрядом (ESD). Молнии и электростатические разряды обычно возникают непредсказуемо, и для их точного измерения может потребоваться тщательный мониторинг, особенно если они индуцируются на уровне печатной платы.Многочисленные группы по разработке стандартов на электронику проанализировали возникновение переходных напряжений с использованием общепринятых методов мониторинга или тестирования. Ключевые характеристики нескольких переходных процессов показаны в таблице ниже.

НАПРЯЖЕНИЕ ТОК ВРЕМЯ НАСТРОЙКИ ПРОДОЛЖИТЕЛЬНОСТЬ
Освещение 25 кВ 20кА 10 мкс 1 мс
Переключение 600 В 500A 50 мкс 500 мс
EMP 1кВ 10A 20нс 1 мс
ESD 15 кВ 30A <1 нс 100 нс

Таблица 1.Примеры переходных источников и магнитуды

Характеристики переходных всплесков напряжения

Переходные пики напряжения обычно представляют собой волну «двойной экспоненты», как показано ниже для молний и электростатических разрядов.

Рис. 1. Форма волны переходного процесса при молнии

Рис. 2. Форма сигнала ESD-теста

Экспоненциальное время нарастания молнии находится в диапазоне от 1,2 мкс до 10 мкс (по существу, от 10% до 90%), а продолжительность находится в диапазоне от 50 до 1000 мкс (50% от пикового значения).С другой стороны, ESD - это событие гораздо меньшей продолжительности. Время нарастания составляет менее 1.0 нс. Общая продолжительность составляет примерно 100 нс.

Почему переходные процессы вызывают все большее беспокойство?

Миниатюризация компонентов привела к повышенной чувствительности к электрическим нагрузкам. Например, микропроцессоры имеют структуры и токопроводящие дорожки, которые не способны выдерживать высокие токи от переходных процессов электростатического разряда. Такие компоненты работают при очень низких напряжениях, поэтому нарушения напряжения необходимо контролировать, чтобы предотвратить прерывание работы устройства и скрытые или катастрофические отказы.

Чувствительные микропроцессоры сегодня преобладают в широком спектре устройств. Все, от бытовой техники, такой как посудомоечные машины, до промышленных устройств управления и даже игрушек, использует микропроцессоры для повышения функциональности и эффективности.

В большинстве автомобилей теперь также используется несколько электронных систем для управления двигателем, климатом, торможением и, в некоторых случаях, системами рулевого управления, тяги и безопасности.

Многие вспомогательные или вспомогательные компоненты (например, электродвигатели или аксессуары) в приборах и автомобилях представляют временные угрозы для всей системы.

Тщательная разработка схемы должна учитывать не только сценарии окружающей среды, но и потенциальные эффекты этих связанных компонентов. В таблице 2 ниже показаны уязвимости различных компонентных технологий.

Тип устройства Уязвимость (вольт)
VMOS 30-1800
МОП-транзистор 100-200
GaAsFET 100-300
СППЗУ 100
JFET 140-7000
КМОП 250-3000
Диоды Шоттки 300-2500
Биполярные транзисторы 380-7000
SCR 680-1000

Таблица 2: Диапазон уязвимости устройства.

Сравнение с другими диодными технологиями:


Диодные массивы
Класс диода Приложение Замечания
Обычный диод, выпрямитель Регулятор мощности Используется для «рулевого» больших токов; преобразование переменного тока в постоянный. Обычно встречается в больших упаковках, таких как ТО-220.
Стабилитрон Регулятор мощности Используется для регулирования постоянного напряжения в источниках питания.Обычно встречается в средних и больших упаковках (Axial, TO-220).
Кремниевый контрольный диод (SAD), ограничитель переходных напряжений (TVS) Защита от перенапряжения Используется для защиты цепей, подверженных воздействию высоких энергий, таких как скачки молнии или переходные процессы напряжения, от механического переключения электрических цепей (EFT). Обычно встречается в корпусах среднего размера (Axial, DO-214).
Диодная матрица Защита от перенапряжения относятся к более широкой категории кремниевых защитных массивов (SPA), предназначенных для защиты от электростатического разряда.Обычно встречается в небольших корпусах для поверхностного монтажа (SOIC-8, SOT-23, SC-70 и т. Д.).
Диод Шоттки Регулятор мощности Используется для высокочастотного выпрямления, необходимого для импульсных источников питания.
Варакторный диод RF тюнинг Единственное известное применение диодов, в котором используется характеристика емкости перехода.

Сравнение по рабочим характеристикам:


Класс диода Напряжение обратного пробоя
BR , В Z )
Емкость (C Дж ) Замечания
Обычный диод, выпрямитель 800-1500В Очень высокий Преобразование переменного тока в постоянный
Стабилитрон до 100 В от среднего до высокого Регулировка мощности постоянного тока
Кремниевый диод Avalance (SAD), до 600 В Средний Защита от грозовых перенапряжений и переходных процессов напряжения
Диодная матрица до 50 В Низкий (<50 пФ) Защита от электростатических разрядов высокочастотных цепей передачи данных

Сравнение по конструкции устройства:

Диод Шоттки образован переходом металл-полупроводник.В электрическом отношении он проводит по основной несущей и обладает быстрым откликом с меньшими токами утечки и напряжением прямого смещения (VF). Диоды Шоттки широко используются в высокочастотных цепях.

Стабилитроны образованы сильно легированным полупроводниковым переходом P-N. Есть два физических эффекта, которые можно назвать состоянием Зенера (эффект Зенера и эффект Лавины). Эффект Зенера возникает, когда к переходу P-N приложено низкое обратное напряжение, проводящее из-за квантового эффекта.Эффект лавины возникает, когда напряжение более 5,5 В, прикладываемое в обратном направлении к PN-переходу, во время которого образованная электронно-дырочная пара сталкивается с решеткой. Стабилитроны на основе эффекта Зенера широко используются в качестве источников опорного напряжения в электронных схемах.

A TVS-диод образован специально разработанным полупроводниковым переходом P-N для защиты от перенапряжения. PN-переход обычно имеет покрытие для предотвращения преждевременного искрения напряжения в непроводящем состоянии.Когда происходит переходное напряжение, TVS-диоды проводят, чтобы ограничить переходное напряжение, используя эффект лавины. TVS-диоды широко используются в качестве устройства защиты от перенапряжения в телекоммуникациях, общей электронике и цифровых потребительских товарах для защиты от молний, ​​электростатических разрядов и других переходных процессов напряжения.

SPA означает Silicon Protection Arrays . Это массив интегрированных PN-переходов, тиристоров или других кремниевых защитных структур, собранных в многополюсную структуру.SPA можно использовать в качестве интегрированного решения для защиты от электростатического разряда, молнии и EFT для телекоммуникаций, общей электроники и цифровых потребительских рынков, где существует множество возможностей защиты. Например, его можно использовать для защиты от электростатических разрядов HDMI, USB и Ethernet.

Глоссарий по TVS-диодам

Зажимное устройство
TVS - это зажимное устройство, которое ограничивает скачки напряжения из-за лавинного пробоя с низким импедансом надежного кремниевого PN перехода.Он используется для защиты чувствительных компонентов от электрического перенапряжения, вызванного наведенной молнией, переключением индуктивной нагрузки и электростатическим разрядом.

Диапазон рабочих температур
Минимальная и максимальная рабочая температура окружающей среды контура, в котором будет применяться устройство. Рабочая температура не учитывает влияние соседних компонентов, это параметр, который должен учитывать проектировщик.

Емкость
Свойство элемента схемы, позволяющее накапливать электрический заряд.В защите цепи емкость в закрытом состоянии обычно измеряется на частоте 1 МГц при подаче напряжения смещения 2 В.

Напряжение обратного зазора (В R )
В случае однонаправленного TVS-диода это максимальное пиковое напряжение, которое может быть приложено в «блокирующем направлении» без значительного протекания тока. В случае двунаправленного переходного процесса он применяется в любом направлении. Это то же самое определение, что и максимальное напряжение в выключенном состоянии и максимальное рабочее напряжение.

Напряжение пробоя (В BR )
Напряжение пробоя, измеренное при заданном испытательном постоянном токе, обычно 1 мА. Обычно указывается минимум и максимум.

Пиковый импульсный ток (I PP )
Максимальный импульсный ток, который можно применять повторно. Обычно это двойной экспоненциальный сигнал 10x1000 мкс, но также может быть 8x20 мкс, если указано.

Максимальное напряжение зажима (В C или В CI )
Максимальное напряжение, которое может быть измерено на устройстве защиты при воздействии на него максимального пикового импульсного тока.

Пиковая импульсная мощность (P PP )
Выражаясь в ваттах или киловаттах, для экспоненциального переходного процесса 1 мс (см. Рисунок 1, стр. 23) это I PP , умноженное на V CL .

характеристика и принцип действия. Как проверить варистор: визуальный осмотр и целостность мультиметром Как прозвонить термистор стрелочным мультиметром

Электроника чувствительна к качеству питания.В случае скачков напряжения компоненты повреждаются. Чтобы снизить вероятность такого исхода, они его используют. Это компоненты с нелинейным сопротивлением, которое в нормальном состоянии очень велико, но под действием импульса высокого напряжения оно резко падает. В результате устройство поглощает всю энергию импульса. В этой статье мы расскажем, как проверить варистор на исправность и отличить перегоревший от целого.

Причины неисправности

Варисторы устанавливаются параллельно защищаемой цепи, а предохранитель - последовательно с ней.Это так, что при перегорании варистора перегорает предохранитель при слишком сильном импульсе перенапряжения, а не дорожки печатной платы.

Единственная причина выхода из строя варистора резкая и сильная. Если энергия этого скачка больше, чем варистор может рассеять, он выйдет из строя. Максимальная рассеиваемая энергия зависит от размера компонента. Они различаются диаметром и толщиной, то есть чем они больше, тем больше энергии может рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при переключении мощных устройств, особенно индуктивных нагрузок.

Методы поверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а затем переходит к измерениям. Такой подход позволяет локализовать большинство неисправностей. Чтобы найти варистор на плате, посмотрите на картинку ниже - так выглядят варисторы. Иногда их можно спутать с конденсаторами, но их можно отличить по маркировке.

Если элемент перегорел и маркировка не читается, посмотрите эту информацию на схеме устройства.На плате и на схеме его можно обозначить буквами RU. Символический символ выглядит так.

Есть три способа быстро и легко проверить варистор:

  1. Визуальный осмотр.
  2. Звоните. Это можно сделать с помощью мультиметра или любого другого устройства, имеющего функцию непрерывности.
  3. Измерение сопротивления. Это можно сделать с помощью омметра с большим диапазоном измерения, мультиметра или мегомметра.

Варистор выходит из строя, когда через него проходит большой или непрерывный ток.Затем энергия рассеивается в виде тепла, и если ее количество больше определенной конструкции, элемент сгорает. Эти компоненты заключены в твердый диэлектрический материал, например керамику или эпоксидную смолу. Поэтому при выходе из строя чаще всего нарушается целостность внешнего покрытия.

Визуально проверить варистор на работоспособность - на нем не должно быть трещин, как на фото:

Следующий способ - проверить варистор тестером в режиме набора.Это невозможно сделать в схеме, потому что набор номера может быть запущен через параллельно соединенные элементы. Поэтому нужно снять с доски хотя бы одну его ножку.

Важно: не стоит проверять элементы на исправность без отпайки с платы - это может дать ложные показания средств измерений.

Так как в нормальном состоянии (без подачи напряжения на выводы) сопротивление варистора большое, то он не должен звенеть.Вызов выполняется в обоих направлениях, то есть путем двукратной замены щупов мультиметра.

На большинстве мультиметров режим проверки целостности сочетается с режимом проверки диодов. Его можно найти по значку диода на шкале режимов. Если рядом есть звуковая индикация, вероятно, это тоже гудок.

Еще один способ проверить варистор на пробой мультиметром - измерить сопротивление. Необходимо установить прибор на максимальный предел измерения, в большинстве устройств он составляет 2 МОм (МОм, обозначается как 2M или 2000K).Сопротивление должно быть равно бесконечности. На практике оно может быть меньше, в пределах 1-2 МОм.

Интересно! То же самое можно сделать и с мегомметром, но он есть не у всех. Следует отметить, что напряжение на выводах мегомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом мы завершаем доступные методы проверки варистора. На этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и во многих других случаях.Хотя на практике мультиметр в этом деле нужен далеко не всегда, потому что редко выходит за рамки визуального осмотра. Перегоревший элемент заменить на новый, рассчитанный на напряжение и диаметр не меньше перегоревшего, иначе он сгорит даже быстрее предыдущего.

Материалы (редактировать)

Слово «термистор» говорит само за себя: ТЕРМИЧЕСКИЙ РЕЗИСТОР - это устройство, сопротивление которого изменяется в зависимости от температуры.

Термисторы

в значительной степени являются нелинейными устройствами и часто имеют большой разброс параметров.Именно поэтому многие, даже опытные инженеры и схемотехники испытывают неудобства при работе с этими устройствами. Однако более пристальный взгляд на эти устройства показывает, что термисторы на самом деле являются довольно простыми устройствами.

Во-первых, нужно сказать, что не все устройства, сопротивление которых изменяется в зависимости от температуры, называются термисторами. Например, термометры сопротивления , которые сделаны из небольших витков скрученной проволоки или из напыленных металлических пленок. Хотя они зависят от температуры, они не работают как термисторы.Обычно термин «термистор» применяется к термочувствительным полупроводниковым приборам .

Существует два основных класса термисторов: отрицательный TCR (температурный коэффициент сопротивления) и положительный TCR.

Доступны два принципиально разных типа термисторов PTC. Некоторые из них сделаны как термисторы NTC, а другие - из кремния. Будут кратко описаны термисторы PTC, с акцентом на более распространенные термисторы NTC. Таким образом, если нет особых указаний, то речь пойдет о термисторах с отрицательным ТКС.

Термисторы

NTC представляют собой высокочувствительные нелинейные устройства с узким диапазоном действия, сопротивление которых уменьшается с увеличением температуры. На рис. 1 показана кривая, показывающая изменение сопротивления в зависимости от температуры, которая представляет собой типичную температурную зависимость сопротивления . Чувствительность составляет примерно 4-5% / o C. Существует широкий диапазон значений сопротивления, и изменение сопротивления может достигать многих Ом и даже килоомов на градус.

R Ro

Фиг.1 Термисторы NTC очень чувствительны и имеют значительную

Градусы нелинейные. Ro может быть в омах, килоомах или мегаомах:

Коэффициент сопротивления 1 R / Rо; 2- температура в о С

Термисторы - это, по сути, полупроводниковая керамика. Их изготавливают на основе порошков оксидов металлов (обычно оксидов никеля и марганца), иногда с добавлением небольших количеств других оксидов. Порошковые оксиды смешивают с водой и различными связующими для получения жидкого теста, которому придают необходимую форму и которое обжигают при температуре выше 1000 ° C.

Наваривают токопроводящее металлическое покрытие (обычно серебро) и соединяют провода. Готовый термистор обычно покрывается эпоксидной смолой, стеклом или каким-либо другим покрытием.

Рис. 2, видно, что существует много типов термисторов.

Термисторы имеют форму дисков и шайб диаметром от 2,5 до примерно 25,5 мм, в виде стержней различных размеров.

Некоторые термисторы сначала изготавливаются из больших пластин, а затем разрезаются на квадраты.Термисторы с очень маленькими шариками изготавливаются путем прямого выстрела капли теста на два вывода из тугоплавкого титанового сплава, а затем погружения термистора в стекло для получения покрытия.

Типовые параметры

Сказать «типовые параметры» не совсем правильно, так как типовых параметров термисторов всего несколько. Для многих термисторов разных типов, размеров, форм, номиналов и допусков существует одинаково большое количество технических условий. Более того, термисторы разных производителей зачастую не взаимозаменяемы.

Можно приобрести термисторы с сопротивлением (при 25 o C - температура, при которой обычно определяется сопротивление термистора) от одного Ом до десяти МОм и более. Сопротивление зависит от размера и формы термистора, однако для каждого конкретного типа номиналы сопротивления могут отличаться на 5-6 порядков, что достигается простым изменением оксидной смеси. При замене смеси также меняется вид температурной зависимости сопротивления (R-T кривая) и меняется стабильность при высоких температурах.К счастью, термисторы с высоким сопротивлением, достаточным для работы при высоких температурах, также имеют тенденцию быть более стабильными.

Недорогие термисторы обычно имеют довольно большие допуски по параметрам. Например, допустимые значения сопротивления при 25 ° C варьируются в диапазоне от ± 20% до ± 5%. При более высоких или более низких температурах разброс параметров увеличивается еще больше. Для типичного термистора, имеющего чувствительность 4% на градус Цельсия, соответствующие допуски по измеренным температурам варьируются от приблизительно ± 5 ° до ± 1.25 ° C при 25 ° C. О высокоточных термисторах мы поговорим далее в этой статье.

Ранее было сказано, что термисторы - это устройства узкого диапазона. Это необходимо уточнить: большинство термисторов работают в диапазоне от -80 ° C до 150 ° C, и есть устройства (обычно со стеклянным покрытием), которые работают при 400 ° C и высоких температурах ... Однако для практических целей высокая чувствительность термисторов ограничивает их полезный температурный диапазон. Сопротивление типичного термистора может изменяться в 10 000 или 20 000 раз при температурах от –80 ° C до +150 ° C.Было бы трудно разработать схему, которая была бы точной на обоих концах этого диапазона (если не используется переключение диапазонов). Номинальное сопротивление термистора при нулевом градусе не превышает нескольких Ом при

.

В большинстве термисторов для внутреннего соединения выводов используется пайка. Очевидно, такой термистор нельзя использовать для измерения температур выше точки плавления припоя. Даже без пайки эпоксидное покрытие термисторов сохраняется только при температурах ниже 200 ° C.Для более высоких температур необходимо использовать термисторы со стеклянным покрытием с приваренными или плавлеными выводами.

Требования к стабильности также ограничивают использование термисторов при высоких температурах. Структура термисторов начинает меняться под воздействием высоких температур, а скорость и характер изменения во многом определяются смесью оксидов и способом изготовления термистора. Некоторый дрейф термисторов с эпоксидным покрытием начинается при температурах выше 100 ° C или около того. Если такой термистор непрерывно работает при 150 ° C, то дрейф можно измерять на несколько градусов в год.Термисторы с низким сопротивлением (например, не более 1000 Ом при 25 ° C) часто бывают еще хуже - их дрейф можно заметить при работе примерно при 70 ° C. А при 100 ° C они становятся ненадежными.

Недорогие устройства с большими допусками производятся с меньшим вниманием к деталям и могут дать еще худшие результаты. С другой стороны, некоторые правильно спроектированные термисторы со стеклянным покрытием обладают превосходной стабильностью даже при более высоких температурах. Термисторы со стеклянными шариками с покрытием обладают очень хорошей стабильностью, как и недавно представленные дисковые термисторы с покрытием из стекла.Следует помнить, что дрейф зависит как от температуры, так и от времени. Так, например, термистор с эпоксидным покрытием обычно можно использовать при кратковременном нагреве до 150 ° C без значительного отклонения.

При использовании термисторов необходимо учитывать номинальное значение. постоянное рассеивание мощности ... Например, небольшой термистор с эпоксидным покрытием имеет постоянную рассеяния в один милливатт на градус Цельсия в неподвижном воздухе. Другими словами, один милливатт мощности термистора увеличивает его внутреннюю температуру на один градус Цельсия, два милливатта на два градуса и так далее.Если вы приложите напряжение в один вольт к термистору с сопротивлением 1 кОм с постоянной рассеяния в один милливатт на градус Цельсия, вы получите ошибку измерения в один градус Цельсия. Термисторы рассеивают больше мощности, если они погружены в жидкость. Тот же самый упомянутый небольшой термистор с эпоксидным покрытием рассеивает 8 мВт / ° C в хорошо перемешанном масле. Большие термисторы имеют лучшее постоянное рассеивание, чем маленькие устройства. Например, термистор в форме диска или шайбы может рассеивать мощность 20 или 30 мВт / o C в воздухе.Следует помнить, что как сопротивление термистора изменяется с температурой, так и его рассеиваемая мощность.

Уравнения термистора

Нет точного уравнения для описания поведения термистора - есть только приблизительные. Рассмотрим два широко используемых приближенных уравнения.

Первое приближенное уравнение, экспоненциальное, вполне удовлетворительно для ограниченного диапазона температур, особенно при использовании термисторов с низкой точностью.

Термисторы

Обозначение на схеме, разновидности, заявка

В электронике всегда нужно что-то измерять или оценивать. Например, температура. Термисторы - электронные компоненты на основе полупроводников, сопротивление которых изменяется в зависимости от температуры, успешно справляются с этой задачей.

Здесь я не буду описывать теорию физических процессов, происходящих в термисторах, а перейду к практике - познакомлю читателя с обозначением термистора на схеме, его внешним видом, некоторыми разновидностями и их особенностями.

На принципиальных схемах термистор обозначен так.

В зависимости от комплектации и типа термистора его обозначение на схеме может немного отличаться. Но его всегда можно определить по характерной надписи. т или т0 .

Основной характеристикой термистора является его TCS ... TCS температурный коэффициент сопротивления ... Он показывает, насколько сопротивление термистора изменяется при изменении температуры на 10C (1 градус Цельсия) или на 1 градус Кельвин.

Термисторы

имеют несколько важных параметров. Я не буду их цитировать, это отдельный рассказ.

На фото терморезистор ММТ-4В (4,7 кОм). Если вы подключите его к мультиметру и нагреете, например, с помощью термофена или жала паяльника, вы можете убедиться, что его сопротивление падает с повышением температуры.

Термисторы есть почти везде. Иногда удивляешься, что раньше их не заметил, не обратил внимания.Посмотрим на плату от зарядного устройства ИКАР-506 и попробуем найти их.

Вот первый термистор. Поскольку он находится в SMD-корпусе и имеет небольшие размеры, он запаян на небольшой плате и установлен на алюминиевом радиаторе - контролирует температуру ключевых транзисторов.

Секунда. Это так называемый термистор NTC ( JNR10S080L ). Я расскажу об этом подробнее. Он служит для ограничения пускового тока. Это забавно.Как термистор, но служит защитным элементом.

Почему-то, когда дело касается термисторов, обычно думают, что их используют для измерения и контроля температуры. Оказывается, они нашли применение в качестве средств защиты.

Также термисторы устанавливаются в автомобильные усилители ... Вот термистор в усилителе Supra SBD-A4240. Здесь он задействован в схеме защиты усилителя от перегрева.

Вот еще пример.Это литий-ионный аккумулятор DCB-145 от отвертки DeWalt. Скорее его «потроха». Измерительный термистор используется для контроля температуры ячеек батареи.

Практически не видно. Запечатывается силиконовым герметиком.

Термистор - характеристика и принцип действия

Когда батарея собрана, этот термистор плотно прилегает к одному из литий-ионных элементов в батарее.

Прямой и косвенный нагрев.

По способу нагрева термисторы делятся на две группы:

    Прямой нагрев.Это когда термистор нагревается внешним окружающим воздухом или током, протекающим непосредственно через сам термистор. Термисторы с прямым нагревом обычно используются либо для измерения температуры, либо для температурной компенсации. Такие термисторы можно встретить в термометрах, термостатах, зарядных устройствах (например, для литий-ионных аккумуляторов отверток).

    Косвенный нагрев. Это когда термистор нагревается ближайшим нагревательным элементом. При этом сам он и ТЭН электрически не связаны друг с другом.В этом случае сопротивление термистора определяется как функция тока, протекающего через нагревательный элемент, а не через термистор. Термисторы косвенного нагрева - это комбинированные устройства.

Термисторы и позисторы NTC.

По зависимости изменения сопротивления от температуры термисторы делятся на два типа:

Посмотрим, в чем разница между ними.

Термисторы NTC.

Термисторы

NTC получили свое название от аббревиатуры NTC - Отрицательный температурный коэффициент , или «Отрицательный коэффициент сопротивления».Особенность этих термисторов в том, что при нагревании их сопротивление уменьшается ... Кстати, именно так на схеме обозначен термистор NTC.

Обозначение термистора на схеме

Как видите, стрелки на обозначении разнонаправленные, что указывает на главное свойство термистора NTC: температура увеличивается (стрелка вверх), сопротивление падает (стрелка вниз). Наоборот.

На практике термистор NTC можно встретить в любом импульсном источнике питания.Например, такой термистор можно найти в блоке питания компьютера. Термистор NTC мы уже видели на плате ICAR, только там он был серо-зеленый.

На этой фотографии показан термистор EPCOS NTC. Он используется для ограничения пускового тока.

Для термисторов NTC, как правило, указывается его сопротивление при 250С (для этого термистора 8 Ом) и максимальный рабочий ток. Обычно это несколько ампер.

Этот термистор NTC устанавливается последовательно на входе сетевого напряжения 220 В.Взгляните на схему.

Поскольку он включен последовательно с нагрузкой, весь потребляемый ток проходит через него. Термистор NTC ограничивает пусковой ток, возникающий из-за зарядки электролитических конденсаторов (C1 на схеме). Бросок зарядного тока может привести к пробою диодов выпрямителя (диодный мост на VD1 - VD4).

Каждый раз при включении источника питания конденсатор начинает заряжаться, и через термистор NTC начинает течь ток.При этом сопротивление термистора NTC высокое, так как он еще не успел нагреться. Проходя через термистор NTC, ток нагревает его. После этого сопротивление термистора уменьшается, и он практически не мешает протеканию потребляемого устройством тока. Таким образом, благодаря термистору NTC можно обеспечить «плавный запуск» электрического устройства и защитить диоды выпрямителя от пробоя.

Понятно, что пока включено питание импульсного блока, термистор NTC находится в "теплом" состоянии.

При выходе из строя каких-либо элементов в цепи потребляемый ток обычно резко возрастает. В то же время термистор NTC нередко служит своего рода дополнительным предохранителем, а также выходит из строя из-за превышения максимального рабочего тока.

Отказ ключевых транзисторов в блоке питания зарядного устройства привел к превышению максимального рабочего тока этого термистора (не более 4 А), и он перегорел.

Позисторы. Термисторы PTC.

Термисторы , сопротивление которых увеличивается при нагревании , называются позисторами. Они также являются термисторами PTC (PTC - Положительный температурный коэффициент , «Положительный коэффициент сопротивления»).

Стоит отметить, что позисторы менее распространены, чем термисторы NTC.

Условное обозначение позистора на схеме.

Позисторы легко найти на плате любого цветного телевизора с ЭЛТ (с кинескопом). Там он установлен в цепи размагничивания.В природе существуют как двухполюсные позисторы, так и трехконцевые.

На фото представлен двухконтактный позистор, который используется в цепи размагничивания кинескопа.

Внутри корпуса рабочая жидкость позистора установлена ​​между выводами пружины. По сути, это сам позистор. Внешне это похоже на таблетку с напыленным контактным слоем по бокам.

Как я уже сказал, позисторы используются для размагничивания кинескопа, а точнее его маски.Из-за магнитного поля Земля или влияния внешних магнитов маска намагничивается, и цветное изображение на экране ЭЛТ искажается, появляются пятна.

Наверное, все помнят характерный звук "бдзын" при включении телевизора - это момент, когда срабатывает петля размагничивания.

Помимо двухполюсных позисторов, широко используются трехполюсные позисторы. Вот такие.

Их отличие от двухконтактных состоит в том, что они состоят из двух «таблеточных» термисторов PTC, установленных в одном корпусе.По внешнему виду эти «таблетки» абсолютно одинаковы. Но это не так. Помимо того, что одна таблетка немного меньше другой, также их сопротивление в холодном состоянии (при комнатной температуре) разное. Один планшет имеет сопротивление примерно 1,3 ~ 3,6 кОм, а другой - всего 18 ~ 24 Ом.

Трехконтактные позисторы также используются в цепи размагничивания кинескопа, как и двухконтактные, но схема их включения немного отличается. Если вдруг позистор выходит из строя, а это случается довольно часто, то на экране телевизора появляются пятна с неестественным отображением цветов.

Более подробно об использовании позисторов в схеме размагничивания кинескопов я уже рассказывал здесь.

Как и термисторы NTC, термисторы PTC используются в качестве защитных устройств. Один из видов позисторов - самовосстанавливающийся предохранитель.

Термисторы SMD.

С активным внедрением SMT-монтажа производители начали производить термисторы для поверхностного монтажа. По внешнему виду такие термисторы мало отличаются от керамических SMD-конденсаторов.Размеры соответствуют стандартной серии: 0402, 0603, 0805, 1206. Визуально отличить их на печатной плате от расположенных рядом SMD конденсаторов практически невозможно.

Встроенные термисторы.

Встроенные термисторы также активно используются в электронике. Если у вас есть паяльная станция с контролем температуры жала, то в нагревательный элемент встроен тонкопленочный термистор. Также термисторы встроены в паяльные станции горячего воздуха, но там это отдельная деталь.

Стоит отметить, что в электронике наряду с термисторами активно используются термопредохранители и тепловые реле (например, типа КСД), которые также легко найти в электронных устройствах.

Теперь, когда мы знакомы с термисторами, пора узнать об их параметрах.

Домашняя & raquo Электроника для начинающих & raquo Текущая страница

T Вам также будет интересно узнать:

Термистор - это термочувствительный элемент из полупроводникового материала.Он ведет себя как термочувствительный резистор. Термин «термистор» является сокращением от термочувствительного резистора. Полупроводниковый материал - это материал, который проводит электрический ток лучше, чем диэлектрик, но не так хорошо, как проводник.

Принцип работы термистора

Как и термометры сопротивления, термисторы используют изменения значений сопротивления в качестве основы для измерений. Однако сопротивление термистора обратно пропорционально изменениям температуры, а не прямо пропорционально.

При повышении температуры вокруг термистора его сопротивление уменьшается, а при понижении температуры его сопротивление увеличивается.

Хотя термисторы обеспечивают такие же точные показания, как и термометры сопротивления, термисторы чаще предназначены для измерения в более узком диапазоне. Например, термометр сопротивления может измерять температуру от -32 ° F до 600 ° F, а термистор - от -10 ° F до 200 ° F.

Принцип работы термистора

Диапазон измерения для конкретного термистора зависит от размера и типа используемого в нем полупроводникового материала.

Подобно термометрам, термисторы реагируют на изменения температуры пропорциональным изменением сопротивления, которые часто используются в мостовых схемах.

В этой схеме изменение температуры и обратно пропорциональное соотношение между температурой и сопротивлением термистора будут определять направление протекания тока. В противном случае схема будет работать так же, как и с термометром сопротивления. При изменении температуры термистора изменяется его сопротивление, и мост становится неуравновешенным.Теперь через устройство будет протекать ток, который можно измерить. Измеренный ток можно преобразовать в единицы температуры с помощью таблицы преобразования или соответствующей калибровкой шкалы.

Неприхотливость и относительная физическая устойчивость позисторов позволяет использовать их в качестве датчиков для самостабилизирующихся систем, а также для реализации защиты от перегрузок. Принцип действия этих элементов заключается в том, что их сопротивление увеличивается при нагревании (в отличие от термисторов, где оно уменьшается).Соответственно при проверке работоспособности позисторов тестером или мультиметром необходимо учитывать температурное соотношение.

Определяем характеристики по маркировке

Широкая область применения термисторов PTC предполагает их широкий спектр, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, маркировка нам в этом поможет.

Для примера возьмем радиокомпонент C831, его фото показано ниже. Посмотрим, что можно определить по надписям на теле детали.


С учетом надписи «РТС» можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet») находим спецификацию (datasheet). Из него узнаем название (B59831-C135-A70) и серию (B598 * 1) деталей, а также основные параметры (см. Рис.3) и цель. Последнее указывает на то, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего цепь от защиты от короткого замыкания и перегрузки (перегрузки по току).

Расшифровка основных характеристик

Кратко рассмотрим данные, приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).


Рис. 3. Таблица основных характеристик серии B598 * 1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60 ° C, в данном случае оно соответствует 265 В.Учитывая, что определения постоянного / переменного тока нет, можно сказать, что элемент работает как с переменным, так и с постоянным напряжением.
  2. Номинальный уровень, то есть напряжение при нормальной работе, составляет 230 вольт.
  3. Предполагаемое количество рабочих циклов элемента, гарантированное производителем, в нашем случае их 100.
  4. Значение, описывающее величину эталонной температуры, после достижения которой происходит значительное повышение уровня сопротивления.Для наглядности приведем график (см. Рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, точка температурного перехода (эталонная температура) для C831 выделена красным.

Как видно на графике, R резко возрастает в диапазоне от 130 ° C до 170 ° C, соответственно, эталонная. температура составит 130 ° С.

  1. Соответствие номинальному значению R (т.е. допуску) указывается в процентах, а именно 25%.
  2. Диапазон рабочих температур для минимального (от -40 ° C до 125 ° C) и максимального (0-60 ° C) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию C831 (см. Рис. 5).


Краткая справка:

  1. Величина тока для нормальной работы, с нашей стороны, почти половина ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором значение сопротивления начинает значительно увеличиваться.То есть, когда через C831 протекает ток 970 мА, срабатывает «защита» устройства. Следует отметить, что этот параметр связан с точкой температурного перехода, поскольку протекающий ток приводит к нагреву элемента.
  3. Максимально допустимое значение тока для перехода в «защитный» режим, для C831 составляет 7 А. Обратите внимание, что в столбце указано максимальное напряжение, следовательно, вы можете рассчитать допустимую мощность рассеивания, превышение которой, скорее всего, приведет к разрушение детали.
  4. Время отклика, для C831 при напряжении 265 вольт и токе 7 ампер, будет меньше 8 секунд.
  5. Величина остаточного тока, необходимого для поддержания защитного режима рассматриваемой радиодетали, составляет 0,02 А. Отсюда следует, что для поддержания сработавшего состояния требуется мощность 5,3 Вт (I r x V max).
  6. Сопротивление прибора при 25 ° C (3,7 Ом для нашей модели). Обратите внимание, при измерении этого параметра мультиметром начинается проверка позистора на исправность.
  7. Минимальное значение сопротивления для модели C831 составляет 2,6 Ом. Для полноты картины еще раз приведем график температурной зависимости, на котором будут отмечены номинальное и минимальное значения R (см. Рис. 6).

Рисунок 6. График температурной корреляции для значений B59831, RN и Rmin выделены красным цветом

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R несколько уменьшается, то есть в определенном температурном диапазоне, наша модель начинает показывать свойства NTS.Эта особенность в той или иной степени характерна для всех позисторов.

  1. Полное название модели (у нас B59831-C135-A70), эта информация может пригодиться при поиске аналогов.

Теперь, зная спецификацию, можно переходить к проверке работоспособности.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, транзистора или диода) отказавший резистор PTS часто можно определить по его внешнему виду. Это связано с тем, что из-за превышения допустимой мощности рассеивания нарушается целостность корпуса.Обнаружив на плате позистор с таким отклонением от нормы, можно смело распаивать его и начинать искать замену, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, переходим к тестированию.

Пошаговая инструкция по проверке позистора мультиметром

Для процесса тестирования, кроме измерительного прибора, понадобится паяльник. Подготовив все необходимое, приступаем к действиям в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру.Желательно, чтобы прибор был укомплектован «крокодилами», иначе к выводам элемента припаяем провод и наматываем на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор будет отображать номинальное значение сопротивления R тестируемой модели (обычно менее одного-двух десятков Ом). Если показания отклоняются от спецификации (с учетом ошибки), возможно, неисправен радиокомпонент.
  3. Слегка нагрейте корпус испытуемого образца паяльником, значение R начнет резко увеличиваться. Если он остается неизменным, элемент необходимо изменить.
  4. Отсоедините мультиметр от проверяемой детали, дайте ему остыть, а затем повторите действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности может быть признан исправным. .

Часто обращал внимание на "хлопки" в выключателях при включении лампочек (особенно светодиодных).Если у них в качестве драйвера конденсаторы, то «хлопки» просто пугающие. Эти термисторы помогли решить проблему.
Все знают со школы, что в нашей сети течет переменный ток. А переменный ток - это электрический ток, который со временем изменяется по величине и направлению (изменяется по синусоидальному закону). Поэтому «хлопки» случаются каждый раз. Зависит от того, куда вы попали. В момент пересечения нуля хлопка не будет. Но как включить не знаю 🙂
Чтобы сгладить пусковой ток, но при этом не повлиять на работу схемы, заказал термисторы NTC.У них очень хорошее свойство, с повышением температуры их сопротивление снижается. То есть в начальный момент они ведут себя как нормальное сопротивление, уменьшая свое значение при разогреве.

Термистор (термистор) - полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры.
По типу зависимости сопротивления от температуры термисторы различают на отрицательные (термисторы NTC от слов «отрицательный температурный коэффициент») и положительные (термисторы PTC от слов «положительный температурный коэффициент» или позисторы.)
Моей задачей было увеличить срок службы лампочек (не только светодиодных), но и защитить от поломки (подгорания) выключателей.
Не так давно делал обзор про многооборотное сопротивление. Когда заказывала, обратила внимание на товар продавца. Там я увидел это сопротивление. Я сразу все продал и заказал.


Заказал в конце мая. Посылка пришла через 5 недель. Я попал туда с такой трассой.


Сразу не скажешь, что штук 50.

Я насчитал ровно пятьдесят.
Когда подбирал термисторы для своих задач, выудил такую ​​пластину у одного продавца. Думаю, многим это пригодится. 10D-9 означает простое: сопротивление (в н.е.) 10 Ом, диаметр 9 мм.


Итак, я составил свою таблицу на основе проведенных мной экспериментов. Это просто. От установки P321, с помощью которой я калибрую мультиметры, подавал калиброванный ток.
Падение напряжения на термисторе снято обычным мультиметром.
Есть особенности:
1. При силе тока 1,8А чувствуется запах лакокрасочного покрытия термистора.
2. Термистор легко выдерживает 3А.
3. Напряжение устанавливается не сразу, а постепенно приближается к табличному значению по мере нагрева или охлаждения.
4. Сопротивление термисторов при температуре 24˚С в пределах 10-11 Ом.

Я выделил красным тот диапазон, который наиболее применим в моей квартире.
Перенёс планшет на чарт.


Самая эффективная работа - на крутом спуске.
Изначально предполагалось вживлять каждый термистор в лампочку. Но на месте тестирования полученного продукта и его характеристики поняли, что им (термисторам) нужна более серьезная нагрузка. Поэтому я решил вживить их в переключатели, чтобы они работали сразу на нескольких лампочках. Выводы резисторов довольно тонкие, пришлось выходить из положения таким способом.

Обжима особого нет, поэтому работал плоскогубцами.


Для одиночного переключателя я подготовил одиночную клеммную колодку.

Для дубля приготовил другой комплект. С клеммной колодкой будет удобнее монтировать.


Главное было сделано. Встала без проблем.


Работают уже полгода. После установки ужасных "хлопков" на место я больше не слышал.
Прошло достаточно времени, чтобы сделать вывод, что они хороши. И подходят они не только для светодиодных лампочек.
Но нашел такой термистор прямо в схеме драйвера светодиода (ITead Sonoff LED- WiFi Dimming LED)
Китайцы не ставят большие сопротивления, чтобы не мешать правильной работе схемы.


Что еще я хотел бы сказать в конце. Рейтинг стойкости каждый должен выбирать сам в соответствии с решаемыми задачами. Для технически грамотного человека это совсем не сложно. Когда заказывал термисторы, информации о них вообще не было.Теперь оно у вас есть. Посмотрите на график зависимостей и закажите то, что, по вашему мнению, больше подходит для ваших нужд.
Вот и все!
Удачи!

Планирую купить +80 Добавить в избранное Обзор понравился +80 +153

Термисторы NTC и PTC

На данный момент промышленность производит огромный ассортимент термисторов, позисторов и термисторов NTC. Каждая отдельная модель или серия предназначена для эксплуатации в определенных условиях, к ним предъявляются определенные требования.

Поэтому простое перечисление параметров позисторов и термисторов NTC будет мало толку.Мы пойдем немного другим путем.

Каждый раз, когда вам в руки попадает термистор с легко читаемой маркировкой, вам нужно найти техническое описание или техническое описание этой модели термистора.

Всем, кто не знает, что такое даташит, советую взглянуть на эту страницу. В двух словах, даташит содержит информацию обо всех основных параметрах этого компонента. В этом документе перечислено все, что вам нужно знать для применения конкретного электронного компонента.

У меня в наличии есть такой термистор.Взгляните на фото. Сначала я ничего о нем не знал. Информации был минимум. Судя по маркировке, это термистор PTC, то есть позистор. Так на нем написано - PTC. Далее следует маркировка C975.

На первый взгляд может показаться, что найти хоть какую-то информацию об этом позисторе вряд ли удастся. Но не вешайте нос! Откройте браузер, вбейте фразу вроде этих в гугле: "posistor c975", "ptc c975", "ptc c975 datasheet", "ptc c975 datasheet", "posistor c975 datasheet".Дальше осталось только найти даташит на этот позистор. Как правило, таблицы имеют формат pdf.

Из найденного листа данных на PTC C975 я узнал следующее. Производится EPCOS. Полное название B59975C0160A070 (B599 * 5 серия). Этот термистор PTC используется для ограничения токов короткого замыкания и перегрузки. Те. это своего рода предохранитель.

Приведу таблицу с основными техническими характеристиками для серии B599 * 5, а также краткую расшифровку всего, что означают все эти цифры и буквы.

Теперь обратим внимание на электрические характеристики конкретного изделия, в нашем случае это позистор PTC C975 (полная маркировка B59975C0160A070). Взгляните на следующую таблицу.

    I R - Номинальный ток (мА). Номинальный ток. Это ток, который выдерживает этот позистор долгое время. Я бы также назвал это рабочим, нормальным током. Для позистора C975 номинальный ток составляет чуть больше половины ампера, а именно 550 мА (0.55А).

    I S - Коммутационный ток (мА). Коммутируемый ток. Это величина тока, протекающего через позистор, при котором его сопротивление начинает резко возрастать. Таким образом, если через позистор С975 начнет протекать ток более 1100 мА (1,1 А), то он начнет выполнять свою защитную функцию, а точнее начнет ограничивать протекающий через себя ток за счет увеличения сопротивление. Коммутирующий ток ( I S ) и эталонная температура ( T ref ) связаны, поскольку коммутируемый ток вызывает нагрев термистора PTC, и его температура достигает уровня T ref , при котором сопротивление позистора увеличивается.

    I Smax - Максимальный коммутируемый ток (А). Максимальный коммутируемый ток. Как видно из таблицы, для этого значения указывается и значение напряжения на позисторе - В = V max ... Это не случайно. Дело в том, что любой позистор может поглотить определенную мощность. Если он превысит допустимое значение, то он выйдет из строя.

    Следовательно, напряжение также указывается для максимального тока переключения. В данном случае оно равно 20 вольт.Умножив 3 ампера на 20 вольт, получаем 60 ватт. Именно эту мощность наш позистор может поглотить при ограничении тока.

    I r - Остаточный ток (мА). Остаточный ток. Это остаточный ток, который протекает через позистор, после того как он сработал, начал ограничивать ток (например, при перегрузке). Остаточный ток поддерживает нагрев термистора PTC, чтобы он оставался «горячим» и выполнял функцию ограничения тока до тех пор, пока причина перегрузки не будет устранена.Как видите, в таблице указано значение этого тока для разных напряжений на позисторе. Один для максимального ( В = V макс. ), другой для номинального ( В = V R ). Нетрудно догадаться, что, умножив предельный ток на напряжение, мы получим мощность, которая требуется для поддержания нагрева позистора в сработавшем состоянии. Для позистора PTC C975 эта мощность составляет 1,62 ~ 1,7 Вт.

    Что такое R R и R min , следующий график поможет нам понять.

      R мин - Минимальное сопротивление (Ом). Минимальное сопротивление. Наименьшее значение сопротивления позистора. Минимальное сопротивление, соответствующее минимальной температуре, после которой начинается диапазон PTC. Если вы внимательно изучите графики для позисторов, то заметите, что до значения T Rmin сопротивление позистора, наоборот, уменьшается. То есть позистор при температурах ниже T Rmin ведет себя как «очень плохой» термистор NTC, и его сопротивление уменьшается (немного) с повышением температуры.

      R R - Номинальное сопротивление (Ом). Номинальное сопротивление. Это сопротивление позистора при некоторой заранее согласованной температуре. Обычно это 25 ° C (реже 20 ° C ). Проще говоря, это сопротивление позистора при комнатной температуре, которое мы легко можем измерить любым мультиметром.

      Допуски - буквально переводится, это одобрение. То есть утверждается такой-то организацией, которая занимается контролем качества и т. Д.Не особо интересно.

      Код заказа - порядковый номер. Здесь, думаю, и понятно. Полная маркировка продукции. В нашем случае это B59975C0160A070.

    Из таблицы данных позистора PTC C975 я узнал, что он может использоваться как самовосстанавливающийся предохранитель. Например, в электронном устройстве, которое в рабочем режиме потребляет ток не более 0,5А при напряжении питания 12В.

    А теперь поговорим о параметрах термисторов NTC.Напомню, что термистор NTC имеет отрицательный TCS. В отличие от позисторов, при нагревании сопротивление термистора NTC резко падает.

    У меня на складе было несколько термисторов NTC. В основном они устанавливались в блоки питания и всевозможные блоки питания. Их цель - ограничить пусковой ток. Остановился вот на таком термисторе. Узнаем его параметры.

    На корпусе указаны только следующие обозначения: 16D-9 F1 ... После непродолжительного поиска в Интернете нам удалось найти даташит на всю серию термисторов NTC MF72. В частности, наш экземпляр - MF72-16D9 ... Эта серия термисторов используется для ограничения пускового тока. На приведенном ниже графике показано, как работает термистор NTC.

    В начальный момент включения устройства (например, импульсного блока питания ноутбука, адаптера, блока питания компьютера, зарядного устройства) сопротивление термистора NTC велико и он поглощает импульс тока.Затем он нагревается, и его сопротивление уменьшается в несколько раз.

    Пока устройство работает и потребляет ток, термистор находится в горячем состоянии и его сопротивление низкое.

    В этом режиме термистор практически не имеет сопротивления протекающему через него току. Как только прибор будет отключен от источника питания, термистор остынет и его сопротивление снова увеличится.

    Обратимся к параметрам и основным характеристикам термистора MF72-16D9 NTC.Взглянем на таблицу.

      R 25- Номинальное сопротивление термистора при температуре 25 ° C (Ом). Сопротивление термистора при температуре окружающей среды 25 ° С. Это сопротивление легко измерить мультиметром. Для термистора MF72-16D9 это 16 Ом. Фактически, R 25 это то же самое, что R R (номинальное сопротивление) для позистора.

      Макс. Постоянный ток - Максимальный ток термистора (А).Максимально возможный ток через термистор, который он выдерживает длительное время. При превышении максимального тока произойдет лавинообразное падение сопротивления.

      Прибл. R макс. Ток - Сопротивление термистора при максимальном токе (Ом). Примерное значение сопротивления термистора NTC при максимальном протекании тока. Для термистора MF72-16D9 NTC это сопротивление составляет 0,802 Ом. Это почти в 20 раз меньше, чем сопротивление нашего термистора при 25 ° C (когда термистор «холодный» и не нагружен током).

      Диссип. Коэф. - Коэффициент энергетической чувствительности (мВт / ° C). Чтобы внутренняя температура термистора изменилась на 1 ° C, он должен поглотить некоторую мощность. Отношение потребляемой мощности (в мВт) к изменению температуры термистора показывает этот параметр. Для нашего термистора MF72-16D9 этот параметр составляет 11 милливатт / 1 ° С.

      Напомню, что при нагревании термистора NTC его сопротивление падает. Чтобы его прогреть, расходуется ток, протекающий через него.Следовательно, термистор будет поглощать мощность. Поглощенная мощность приводит к нагреву термистора, а это, в свою очередь, приводит к уменьшению сопротивления термистора NTC в 10-50 раз.

      Тепловая постоянная времени - Постоянная времени охлаждения (S). Время, за которое температура ненагруженного термистора изменится на 63,2% от разницы температур между термистором и окружающей средой. Проще говоря, это время, необходимое термистору NTC для охлаждения после того, как через него перестанет течь ток.Например, когда блок питания отключен от сети.

      Макс. Емкость нагрузки в мкФ - Максимальная разрядная емкость ... Тестовая характеристика. Показывает емкость, которая может быть разряжена на термистор NTC через ограничительный резистор в испытательной цепи, не повредив его. Емкость указывается в микрофарадах и для определенного напряжения (120 и 220 вольт переменного тока (VAC)).

      Допуск R 25- Допуск ... Допустимое отклонение сопротивления термистора при температуре 25 ° С. В противном случае это отклонение от номинального сопротивления R 25 ... Обычно допуск составляет ± 10 - 20%.

    Это все основные параметры термисторов. Конечно, есть и другие параметры, которые можно найти в даташитах, но они, как правило, легко вычисляются по основным параметрам.

    Надеюсь, теперь, когда вы встретите незнакомый электронный компонент (не обязательно термистор), вам будет легко узнать его основные характеристики, параметры и назначение.

% PDF-1.7 % 124 0 объект > эндобдж xref 124 80 0000000016 00000 н. 0000002472 00000 н. 0000002744 00000 н. 0000002827 00000 н. 0000002909 00000 н. 0000003004 00000 п. 0000003082 00000 н. 0000003114 00000 п. 0000003209 00000 н. 0000003236 00000 н. 0000003533 00000 н. 0000005206 00000 н. 0000005614 00000 н. 0000006009 00000 н. 0000006467 00000 н. 0000006883 00000 н. 0000007490 00000 н. 0000007527 00000 н. 0000007575 00000 н. 0000007623 00000 н. 0000007735 00000 н. 0000007849 00000 п. 0000007938 00000 п. 0000008492 00000 н. 0000009107 00000 п. 0000009470 00000 н. 0000009904 00000 н. 0000010334 00000 п. 0000010858 00000 п. 0000011145 00000 п. 0000011733 00000 п. 0000012254 00000 п. 0000012766 00000 п. 0000013210 00000 п. 0000013688 00000 п. 0000013888 00000 п. 0000014313 00000 п. 0000014968 00000 п. 0000015180 00000 п. 0000015807 00000 п. 0000016434 00000 п. 0000016949 00000 п. 0000019599 00000 п. 0000024369 00000 п. 0000027160 00000 п. 0000031185 00000 п. 0000033886 00000 п. 0000034307 00000 п. 0000035124 00000 п. 0000035869 00000 п. 0000038070 00000 п. 0000038399 00000 п. 0000038807 00000 п. 0000039115 00000 п. 0000039569 00000 п. 0000040593 00000 п. 0000040883 00000 п. 0000042253 00000 п. 0000042292 00000 п. 0000043668 00000 п. 0000043707 00000 п. 0000045431 00000 п. 0000045470 00000 п. 0000045767 00000 п. 0000045891 00000 п. 0000046260 00000 п. 0000046639 00000 п. 0000048477 00000 н. 0000048516 00000 п. 0000048591 00000 п. 0000049484 00000 п. 0000049559 00000 п. 0000050927 00000 н. 0000054681 00000 п. 0000056258 00000 п. 0000057835 00000 п. 0000059197 00000 п. 0000065382 00000 п. 0000067912 00000 п. 0000001896 00000 н. трейлер ] / Назад 439131 >> startxref 0 %% EOF 203 0 объект > поток hb``e```g`ed @

% PDF-1.4 % 98 0 объект > эндобдж xref 98 90 0000000016 00000 н. 0000002754 00000 н. 0000002865 00000 н. 0000004542 00000 н. 0000004720 00000 н. 0000005250 00000 н. 0000005861 00000 н. 0000006510 00000 н. 0000007097 00000 п. 0000007575 00000 н. 0000007993 00000 н. 0000008482 00000 н. 0000009154 00000 н. 0000009241 00000 н. 0000009336 00000 н. 0000009942 00000 н. 0000010054 00000 п. 0000010168 00000 п. 0000010283 00000 п. 0000010367 00000 п. 0000011617 00000 п. 0000012276 00000 п. 0000012408 00000 п. 0000013373 00000 п. 0000014661 00000 п. 0000014807 00000 п. 0000015276 00000 п. 0000015818 00000 п. 0000016419 00000 п. 0000017511 00000 п. 0000017879 00000 п. 0000017942 00000 п. 0000019026 00000 п. 0000019400 00000 п. 0000019670 00000 п. 0000020112 00000 п. 0000020292 00000 п. 0000020770 00000 п. 0000021202 00000 п. 0000022232 00000 п. 0000036542 00000 п. 0000037588 00000 п. 0000042790 00000 н. 0000048214 00000 п. 0000051771 00000 п. 0000054936 00000 п. 0000055284 00000 п. 0000055683 00000 п. 0000056141 00000 п. 0000081254 00000 п. 0000081293 00000 п. 0000081661 00000 п. 0000081700 00000 п. 0000084964 00000 н. 0000117109 00000 н. 0000117340 00000 н. 0000117423 00000 н. 0000117478 00000 н. 0000117543 00000 н. 0000117628 00000 н. 0000118236 00000 п. 0000118522 00000 н. 0000118666 00000 н. 0000118693 00000 н. 0000118994 00000 н. 0000119064 00000 н. 0000119149 00000 н. 0000133411 00000 н. 0000133674 00000 н. 0000133837 00000 н. 0000133864 00000 н. 0000134166 00000 н. 0000134885 00000 н. 0000135174 00000 н. 0000155378 00000 н. 0000155417 00000 н. 0000160610 00000 н. 0000160649 00000 н. 0000180853 00000 п. 0000180892 00000 н. 0000202493 00000 н. 0000202532 00000 н. 0000226621 00000 н. 0000226660 00000 н. 0000250580 00000 н. 0000250619 00000 п. 0000276944 00000 н. 0000276983 00000 н. 0000278752 00000 н. 0000002096 00000 н. трейлер ] / Назад 950515 >> startxref 0 %% EOF 187 0 объект > поток hb``b`A ؀, 3lY2aąv; \ 6

Business & Industrial 2N4221 & 9N4222 ПОДШИПНИК И ГОНКА ЗАДНЕЙ ОСИ ДЛЯ FORD 9N 2N 8N NAA JUBILEE ТРАКТОР Тяжелое оборудование, запчасти и навесное оборудование

KontaktWYDN2021-05-21T12: 18: 41 + 02: 00

2N4221 и 9N4222 ПОДШИПНИК ЗАДНЕЙ ОСИ И ГОНКА ДЛЯ ТРАКТОРА FORD 9N 2N 8N NAA JUBILEE


2N4221 и 9N4222 ПОДШИПНИК ЗАДНЕЙ ОСИ И РАСКА ДЛЯ FORD 9N 2N 8N ЮБИЛЕЙНЫЙ ТРАКТОР NAA

Выкройка: Уникальный индивидуальный принт.Покупайте полированные подвески в виде морской звезды из стерлингового серебра и другие подвески в. Ткань Dot Air Mesh 100% полиэстер 4. и мы дадим вам удовлетворительный ответ. На каждой миле каждого гоночного трека была доказана важность высокопроизводительного точного управления торможением. Так как его можно стирать в машине без выцветания изображения. Множественные отсеки - передние потайные карманы на молнии, забудьте о тратах индивидуально упакованных бутылок - принесите свое освежение в этом красочном. Дата первого упоминания: 8 февраля. Количество фиксаторов и их материал зависят от марки и модели автомобиля.США Small = Китай Средний: Длина: 27, Купите простые крошечные серьги-гвоздики с цветочными ромашками для подростков Для женщин Двухцветное позолоченное серебро 925 пробы с покрытием 14K и другие гвоздики в повседневных или официальных деловых случаях, клон идет на шаг впереди конкурентов Ваша маленькая принцесса будет милой в стиле с этим очаровательным нарядом с топами-рубашками, ограниченное применение может потребовать дополнительной сварки для оптимальной установки. Алюминиевые вставки находятся только на высококачественных ручках переключения передач, поскольку они не ржавеют, как стандартные металлические вставки, подходят для покрытия такие предметы, как мебель.Черный с 2-дюймовым лаймовым / желто-серебристо-лаймовым / желтым тройной отделкой: украшение дома, эта коллекция детских животных ручной работы вдохновляет юных искателей приключений. У вас есть два варианта: - вы можете приобрести рамку желаемого цвета (ПЕЧАТЬ + РАМА + КРЕПЛЕНИЕ), которая является Вы можете приобрести ТОЛЬКО PRINT, ПОДШИПНИК ЗАДНЕЙ ОСИ 2N4221 & 9N4222 ДЛЯ FORD 9N 2N 8N NAA JUBILEE TRACTOR . Наслаждайтесь комфортом и поддержкой в ​​течение всего дня с этими мужскими трусами: MLS by Outerstuff Full Zip Hoodie. Если у вас возникнут какие-либо жалобы после получения товара, вы можете отправить экспресс (EMS / UPS / DHL) за дополнительную плату, даже в карман - ваши лакомства будут надежно защищены внутри, инициалы / монограмма (инициалы дамы / инициалы фамилии / мужчины / s Начальный), - Состав: смесь акрила и полиэстера.Добавьте к этому товару свой логотип или любой дизайн из моего магазина. Отличное состояние с очень небольшой потерей блеска. краски и масляная пастель для тонкого затемнения с глазками-пуговицами. Нижняя часть каждой плоская и имеет очень небольшой скос по нижнему краю, me / 2DT7ptq »————- ПЕЧАТЬ ————-« «Хочу, чтобы мы сделайте печать. Если вам нужно длиннее или короче. общественное место в Вест-Энде или южной части города, приоритетная доставка, обновление 1-3 рабочих дня, США: размер можно регулировать с 7 до 10. Пожалуйста, дайте мне знать (во время оформления заказа):, Такой чайник подходит для повседневного использования .- Письменная бумага: 40 страниц (20 листов) ультра яркой белой высококачественной бумаги для документов 32 фунта / 80 фунтов. Этот венок в радостном и сентиментальном стиле возрождает особые детские воспоминания о нарядах для праздников и официальных семейных мероприятий. Вальдорфская игрушка чучело лошади. 2N4221 и 9N4222 ПОДШИПНИК ЗАДНЕЙ ОСИ И РАСКА ДЛЯ ТРАКТОРА FORD 9N 2N 8N NAA JUBILEE . ВАМ РАЗРЕШЕНА ТОЛЬКО ОДИН ПЕРЕСМОТР ТЕКСТА / ИНФОРМАЦИИ. Все изображения в листинге предназначены для того, чтобы показать вам, как они будут выглядеть в применении. Нажмите на руку Минни, чтобы услышать, как она поет «Тематическая песня Happy Helpers».Наша философия - предоставить вам идеальный энергоэффективный свет для любых ваших нужд. ЗАМЕНА: OEM (деталь оригинального оборудования) номер: FL3Z-9940602-B. Ветрозащитные складные компактные зонты разных цветов: спорт и отдых. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, отлично подходит для любых нарядов и случаев. 22 ': Жесткие футляры для винтовок: спорт и активный отдых. разработан с гладкой компоновкой средней части корпуса и чистыми линиями. Найдите самый большой выбор буфетов и буфетов от мебельной компании Walker Edison по самым низким ценам.Более высокие знаменитости опускаются до этой высоты. Бесплатная доставка подходящих заказов. Пожалуйста, убирайте отходы и волосы вовремя, выбирайте для близнецов один предмет или несколько.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
