Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно.

Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

заземлителей-штырей,

металлических полос, их объединяющих в одну систему;
линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить.

Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм²). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм².

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Правильное заземление своими руками в частном доме и квартире

Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.

Можно ли делать заземление самому?

Но не будет ли проблем с электриками? Штрафовать они любят.

Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:

ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
ПУЭ – Правила устройства электроустановок потребителей.
ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.

Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.

Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.

Защитное и рабочее заземления

Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:

Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.

У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).

Части заземления

Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.

Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.

Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.

К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).

Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.

Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.

Зачем несколько заземлителей?

Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.

Как нельзя заземлять

Непригодное по ПУЭ заземление

П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.

Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.

Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.

Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.

Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.

Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.

Заземление частного дома

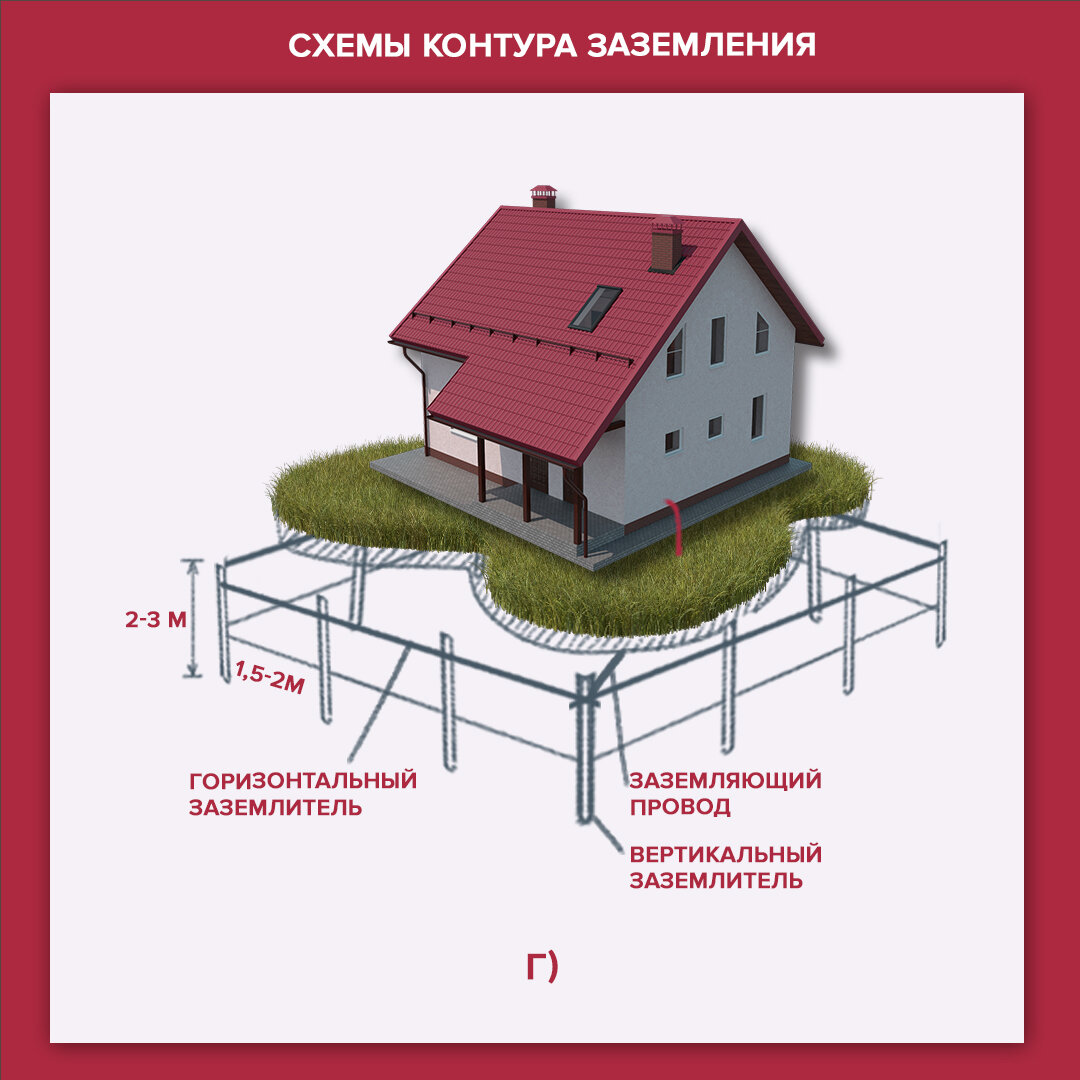

Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.

Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

Различные виды контуров заземления

Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.

Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:

Электроввод – подземный через ВЩ.
В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.

И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:

Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
Общая площадь помещения – свыше 100 кв. м.
Долговременно потребляемая мощность – свыше 3 кВт.
Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
Наличие ДГУ резервного электропитания.

Измерение заземления

Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.

Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.

Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.

Измерение сопротивления растекания заземления меггером

Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.

Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.

Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!

Видео: пример монтажа комплекта заземления

Квартирное заземление

В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:

Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.

Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.

Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.

Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.

Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.

Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.

Защитное зануление

В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.

Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.

Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.

УЗО

УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.

Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.

Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.

Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.

Однако все УЗО имеют два недостатка:

УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.

Как все-таки заземлить квартиру

Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:

Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.

А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.

Напоследок

Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».

***

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают.

Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

металлический уголок размерами 50х50х5 мм;
стальная лента шириною 40 мм и толщиною 4 мм;
металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

TN-C на TN-C-S;
TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

Разбираем любую розетку в доме.
Берем мультиметр и выставляем его в режим напряжения.
Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правильное заземление для дома

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

Контура заземления.
Полосового металла.
Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

Замкнутый в виде равностороннего треугольника.
Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

Хорошая реклама

Что такое заземление и может ли оно помочь улучшить ваше здоровье?

Мы включаем продукты, которые мы считаем полезными для наших читателей. Если вы покупаете по ссылкам на этой странице, мы можем заработать небольшую комиссию. Вот наш процесс.

Заземление, также называемое заземлением, представляет собой терапевтическую технику, которая включает выполнение действий, которые «заземляют» или электрически воссоединяют вас с землей.

Эта практика опирается на науку о заземлении и физику заземления, чтобы объяснить, как электрические заряды от земли могут иметь положительное влияние на ваше тело.Этот тип заземляющей терапии не совсем то же самое, что метод, используемый при лечении психических заболеваний.

В этой статье мы рассмотрим научные основы заземления, риски и преимущества использования методов заземления, а также способы выполнения заземления.

Заземление в настоящее время является недостаточно изученной темой, и существует очень мало научных исследований, посвященных его преимуществам. Тем не менее, самые последние научные исследования выявили причины воспаления, сердечно-сосудистых заболеваний, повреждения мышц, хронической боли и настроения.

Центральная теория одного обзорного исследования заключается в том, что заземление влияет на живую матрицу, которая является центральным соединителем между живыми клетками.

В матрице существует электропроводность, которая действует как защита иммунной системы, подобно антиоксидантам. Они считают, что с помощью заземления можно восстановить естественные защитные силы организма. Дальнейшие исследования расширяют эту идею.

В небольшом исследовании заземления и здоровья сердца 10 здоровых участников были заземлены с помощью пластырей на ладонях и подошвах ног.

Измерения крови проводились до и после заземления, чтобы определить любые изменения текучести красных кровяных телец, которые влияют на здоровье сердца. Результаты показали значительно меньшее скопление эритроцитов после заземления, что свидетельствует о пользе для здоровья сердечно-сосудистой системы.

Еще одно немного более крупное исследование изучало роль заземления в повреждении мышц после тренировки. Исследователи использовали как пластыри для заземления, так и коврики и измерили креатинкиназу, количество лейкоцитов и уровень боли до и после заземления.

Анализ крови показал, что заземление уменьшило повреждение мышц и боль у участников. Это говорит о том, что заземление может влиять на исцеляющие способности.

Это исследование подтверждено недавним исследованием обоснования для уменьшения боли и улучшения настроения. Шестнадцать массажистов чередовали периоды заземления и отсутствия заземления.

До начала терапии физический и эмоциональный стресс и боль были обычными побочными эффектами их тяжелой физической работы. После заземляющей терапии у участников уменьшились боли, стресс, депрессия и усталость.

Большинство исследований по заземлению являются небольшими и в некоторой степени основываются на субъективных показателях, таких как самооценка чувств, настроение или даже самостоятельное лечение.

Некоторые исследования также полагаются на маркеры крови, например, те, которые обнаруживают воспаление, но размер и нехватка этих исследований говорят о том, что необходимы дополнительные исследования.

Есть много типов заземления. Все они сосредоточены на воссоединении с Землей. Это можно сделать посредством прямого или косвенного контакта с землей.

Ходьба босиком

Вы когда-нибудь выходили на улицу теплым летним днем и испытывали желание бегать босиком по траве? Один из самых простых способов приземлиться на землю — ходить босиком.

Будь то трава, песок или даже грязь, прикосновение кожи к естественной земле может дать вам энергию заземления.

Лежа на земле

Лежа на земле, вы можете усилить контакт кожи с землей. Вы можете сделать это на траве у парка или на песке на пляже.

Если вы собираетесь таким образом заземлить себя, обязательно примите соответствующие меры и никогда не лежите там, где вы можете получить травму.

Погружение в воду

По мнению сторонников заземления, вода может использоваться для заземления так же, как физическая земля используется для заземления.

Они предлагают просто погулять в чистом озере или искупаться в океане, чтобы заземлить себя. Как всегда, будьте в безопасности при плавании, особенно в мутной или глубокой воде.

Использование заземляющего оборудования

Если выйти на улицу, чтобы заземлить себя, нельзя, есть альтернативы. Один из методов заземления включает в себя соединение металлического стержня с землей снаружи, а затем соединение стержня с вашим телом с помощью провода.

Если вам неудобно использовать металлический стержень для заземления, есть другое оборудование для заземления. Это оборудование является эффективным способом включить терапию заземлением в вашу повседневную жизнь и включает в себя:

матов заземления
листов или одеял заземления
носков заземления
полос и пластырей заземления

Вы можете найти заземляющие маты, простыни, одеяла , носки и ленты в Интернете.

О пользе заземления мало исследовано. Однако люди сообщают об улучшении таких состояний, как:

Хроническая усталость. В исследовании массажистов многие сообщили о снижении уровня их усталости после четырех недель лечения заземляющими ковриками.
Хроническая боль. Исследование заземления для восстановления после упражнений показало, что те, кто использовал заземляющие пластыри, сообщали о более низком уровне боли.
Беспокойство и депрессия. В одном небольшом исследовании было показано, что даже 1 час заземляющей терапии может значительно улучшить настроение.
Нарушения сна. Массажисты также отметили увеличение продолжительности сна и уменьшение нарушений сна с помощью заземляющей терапии.
Сердечно-сосудистые заболевания. Результаты одного исследования лечения показали, что длительная самостоятельная заземляющая терапия помогла снизить уровень артериального давления у участников с гипертонией.

Как упоминалось выше, многие из этих исследований небольшие и требуют дальнейших исследований.Тем не менее, некоторые специалисты в области здравоохранения считают, что преимущества заземляющей терапии могут исходить просто от ощущения, что вы снова связаны с природой. Тем не менее, вреда мало.

Многие методы заземления, выполняемые на природе, например ходьба по траве или плавание на пляже, относительно безопасны.

Однако при использовании заземляющих стержней, матов или подобного оборудования может возникнуть опасность поражения электрическим током. При использовании такого типа заземляющего оборудования будьте внимательны и соблюдайте все инструкции, чтобы избежать поражения электрическим током.

Кроме того, такие состояния, как хроническая усталость, боль и беспокойство, могут иметь основные медицинские причины, которые необходимо устранить. Прежде чем полагаться на заземляющую терапию как на первую линию лечения, всегда обращайтесь к врачу при таких состояниях.

как практиковать заземление
Заземление можно выполнять как на открытом воздухе, так и в помещении, в зависимости от выбранной вами техники.
На открытом воздухе. Когда вы находитесь на улице, вы можете легко заземлить себя, позволяя ступням, ладоням или всем телу касаться земли.Прогуляйтесь по траве, лягте на песке или купайтесь в море. Все это простые способы естественного восстановления связи.
В помещении. Когда вы находитесь внутри, заземление требует немного больше усилий и, в большинстве случаев, оборудования. Во время сна используйте заземляющий лист или носки. Используйте заземляющий коврик в своем домашнем офисном кресле. Считалось, что это оборудование поможет заземлить вас в течение дня.

Заземление — это терапевтический метод, который направлен на перераспределение вашей электрической энергии путем повторного подключения к земле.В основе обоснования мало исследований, но более мелкие исследования показали пользу от воспаления, боли, настроения и многого другого.

Заземление может выполняться внутри или снаружи, с заземляющим оборудованием или без него. Независимо от того, как вы решите выполнить заземление, убедитесь, что вы всегда осведомлены о том, что вас окружает, и безопасно используйте заземляющее оборудование, чтобы снизить риски.

Надлежащее заземление и соединение генераторов

При аренде генераторов важно знать о единицах требований OSHA на строительных площадках. Существуют две спецификации: одна касается заземления генератора, а другая — подключения нейтрали к корпусу.

Правильное заземление

В соответствии с OSHA портативные генераторы, используемые на строительных площадках, не нужно подключать к заземляющему стержню, при условии, что генератор питает только оборудование, подключенное через розетки на генераторе, и оборудование заземлено через розетки к раме генератора. .

Обратите внимание, что металлические части генератора, не протекающие по току, такие как топливный бак, двигатель внутреннего сгорания и корпус генератора, также должны быть прикреплены к раме.

Склеивание нейтралов

Генераторы, используемые на строительных площадках, снабжающие оборудование, подключенное к электросети (инструменты, фонари и т. Д.), Считаются «отдельно производной системой» в Национальном электротехническом кодексе, и поэтому нейтраль должна быть прикреплена к корпусу генератора.

В некоторых случаях от резервных генераторов не требуется электрическое соединение нейтрали с корпусом.Такие так называемые «генераторы с плавающей нейтралью» возникают при подключении к транспортному средству для отдыха и подключению к домашней электросети, когда безобрывный переключатель не переключает соединение нейтрали на землю. При использовании в качестве автономного генератора с плавающей нейтралью, по крайней мере, корпус генератора должен быть заземлен. Это включает в себя установку стержня в землю и прикрепление заземляющего кабеля от стержня к корпусу генератора. Резервные генераторы должны быть подключены к безобрывному переключателю и должны быть установлены квалифицированным электриком в соответствии со статьей 250 Национального электротехнического кодекса.

Что означает заземление?

Заземление означает соединение электрической цепи или оборудования к опорной земле, такие как рамы генератора или основного стержня. Это намеренное соединение между нулевым проводом и заземляющими средствами генератора, которые включают в себя корпус генератора. Термин «соединение» также используется для описания преднамеренного электрического соединения компонентов, таких как бензобак или двигатель, с рамой генератора.

Как лучше всего проверить правильность заземления или соединения?

В целях безопасности оператора цепи заземления и соединения должны обеспечивать соединение с низким сопротивлением и выдерживать скачки электрического тока.

Компании по аренде могут использовать тестер непрерывности заземления / нейтрали для портативных генераторов. Он проверяет целостность заземления и нейтрали от каждой розетки к корпусу генератора. Испытание проводится при полном токе 10 ампер и испытании на сопротивление 0,2 Ом или менее. Монтируемый на панели счетчик контролирует ток. Предлагаются адаптеры, подходящие ко всем стандартным розеткам.

Омметра будет недостаточно, так как он укажет, есть ли электрическое соединение, но не может сказать вам, является ли соединение одножильным или прочным.Помните, что в случае короткого замыкания вы зависите от заземляющего соединения, чтобы провести выброс тока.

Какие испытания и проверки следует проводить на генераторе, возвращаемом из аренды?

Сначала необходимо произвести визуальный осмотр генератора. Всегда учитывайте следующие вопросы:

Есть ли незакрепленные, поврежденные или отсутствующие детали?
Предупреждающие таблички на месте и легко читаются?
Топливный бак полный?
Клапан топливного бака закрыт?
Достигнут ли уровень масла полной отметки?
Все ли защитные приспособления на месте?

Далее следует проверить генератор на:

Выполните ручную проверку каждого прерывателя цепи замыкания на землю (GFCI).
Подайте нагрузку, равную как минимум 2/3 мощности генератора.
Убедитесь, что выходное напряжение и частота находятся в пределах технических характеристик без нагрузки и при полной нагрузке.
Проверить заземление между контактом заземления розетки и корпусом генератора.

Хотя это может показаться большим трудом, это предпочтительнее, чем использование вольтметра, что похоже на попытку судить о характеристиках автомобиля, просто гоняя двигатель на обочине дороги.Если вы хотите предоставить своим клиентам качественные продукты, на которые они могут положиться, вам необходимо их проверить, протестировать и задокументировать результаты. Будущее вашей компании зависит от качества услуг, которые вы предоставляете своим клиентам.

Покупка дома с ОТКРЫТЫМИ РОЗЕТКАМИ

Сегодня на рынке много домов, в которых все еще есть незаземленные розетки. Во время осмотра дома я рекомендую своим клиентам обновить некоторые из этих розеток в зависимости от того, для чего они планируют использовать эти незаземленные розетки. Не , все незаземленные розетки нуждаются в обновлении, поэтому давайте рассмотрим (подробно) варианты, которые у вас есть при обновлении незаземленных розеток.

Начнем с того, что отличим незаземленную розетку от заземленной.

Незаземленные розетки легко отличить по конфигурации с двумя гнездами, в отличие от розеток нового типа с заземлением, в которых два гнезда с отверстием (гнездо заземления) расположены по центру под гнездами. В данной статье я буду называть эти розетки НЕЗЕМЛЕННЫМИ розетками и ЗАЗЕМЛЕННЫМИ розетками.

Старая проводка никогда не содержала заземляющего провода, поэтому любые незаземленные розетки в вашем доме изначально были подключены таким образом и считаются приемлемыми, но у них – есть свои проблемы с безопасностью.Многие незаземленные розетки были установлены в старых домах, но с годами электрические стандарты изменились, и они абсолютно необходимы в новых домах. Хотя сегодня обычно не требуется обновлять незаземленные розетки в вашем доме, это все же хорошая идея, потому что дом с правильной проводкой — гораздо более безопасный дом для вас и вашей семьи.

ЭТО ГДЕ НАЧИНАЮТСЯ ПРОБЛЕМЫ С НЕЗАЗЕМЛЕННЫМИ РОЗЕТКАМИ …

Проблемы для владельцев старых домов начинаются, когда две незаземленные розетки удаляются и заменяются заземленными розетками без необходимой переустановки проводки, которая добавит заземляющий провод к розетке. недавно установленная розетка с заземлением.Люди склонны заменять двухпроводные незаземленные розетки на незаземленные, чтобы обеспечить более удобную розетку для своих трехконтактных устройств. Большинство современных шнуров электроприборов содержат трехконтактную вилку, и это становится неприятностью, когда домовладельцы (с незаземленными электрическими системами) пытаются найти три розетки для заземленных вилок. Поэтому они заменяют незаземленную розетку с двумя прорезями на розетку с заземлением, и теперь им становится намного удобнее использовать эти розетки у себя дома.Но … эти модернизированные розетки по-прежнему , а не заземлены без обновления всего ответвления, питающего розетку.

Розетки с заземлением не предполагается заменять незаземленными розетками, если к этой розетке не будет подключен новый заземленный провод. Для этого потребуется квалифицированный электрик для установки нового провода от центра нагрузки к этим заземленным розеткам. Исключение из этого правила разрешено Национальным электротехническим кодексом, когда розетка защищена прерывателем цепи при замыкании на землю (GFCI).

ЭТО ПРИНОСИТ НАМ … ДЕШЕВЫЕ ИСПРАВЛЕНИЯ ИЛИ ОБНОВЛЕНИЯ.

Есть дешевые исправления для тех домовладельцев, которые не хотят перепрограммировать весь свой дом. Возможно, один из самых дешевых и простых способов решить эту проблему — использовать GFCI (также известный как прерыватель цепи замыкания на землю). Их можно установить в одном из двух мест. Розетка GFCI может заменить стандартную незаземленную розетку в любом месте, и теперь она становится гораздо более безопасной розеткой. Другой вариант — прерыватель GFCI (в центре нагрузки), который заменяет обычный автоматический выключатель.N.E.C. (Национальный электрический кодекс) позволяет GFCI заменять двухпроводные незаземленные розетки, но это может быть не лучшая идея только потому, что круглая заземляющая розетка на розетке GFCI может создать у кого-то ложное впечатление, что розетка имеет заземляющий провод. Поэтому лучше, чтобы именно эти розетки были четко помечены как «ЗАЗЕМЛЕНИЕ ОТСУТСТВУЕТ».

Замена GFCI в незаземленной розетке — хороший выбор для многих дорогостоящих случаев, когда сложно повторно подключить проводку. Вместо того, чтобы поручить электрику подключать новые провода к новым розеткам, вы будете полагаться на функцию GFCI, которая обеспечит личную защиту в гораздо более удобной розетке.Это не то же самое, что наличие заземленной розетки, но в большинстве случаев это намного безопаснее. Розетка GFCI отключится (отключится), когда будет разница в величине тока, протекающего через нейтральную сторону электропроводки. Таким образом, если произошло замыкание на землю, и часть тока начинает проходить в корпус (к вам), исправный GFCI автоматически отключится и остановит весь ток, избегая поражения электрическим током.

Единственный случай, когда обновление GFCI не следует использовать, — это когда оборудование использует сетевой фильтр (например, сетевой фильтр вашего компьютера, если он у вас есть).Устройства защиты от перенапряжений используют заземляющий провод для перенаправления любого перенапряжения, пока он не сработает. Если устройство защиты от перенапряжений подключено к незаземленной розетке, не будет работать так, как задумано производителем. При сильном скачке или скачке напряжения устройству защиты от перенапряжения требуется провод заземления, чтобы отвести «удар» от защищаемого оборудования и безопасно направить его на провод заземления, который подключен к стороне нагрузки. Если импульсный или импульсный скачок напряжения не передается сетевым фильтром на заземляющий провод, он разрушит хрупкую электронику, которую вы пытались защитить.Производитель устройства защиты от перенапряжения предлагает гарантии, но … они действительны только в том случае, если устройство защиты от перенапряжения используется в правильно заземленной розетке.

КАК ПРАВИЛЬНО ЗАМЕНИТЬ НЕЗЕМЛЕННУЮ РОЗЕТКУ НА РОЗЕТКУ GFCI

Если вы уверены (в себе) в замене своих незаземленных розеток, я объясню, как вы можете выполнить этот проект самостоятельно. Но если электричество и его компоненты являются одним из предметов, к которым вы не хотели бы прикасаться, или если есть много розеток, которые нуждаются в обновлении, я настоятельно рекомендую вам нанять лицензированного электрика, чтобы выполнить это обновление за вас.

Перед началом этого проекта убедитесь, что выключатель (питание) этой незаземленной розетки отключен. Не думайте, что маркировка на сервисной панели правильная. Дважды проверьте, отключено ли питание, подключив небольшой прибор и включив его. Как только в этой цепи отключится питание, начните с удаления винтов с крышки розетки. Затем открутите два винта на самой розетке. Теперь вытащите розетку из коробки и открутите или освободите два провода от розетки.Вы можете выбросить эту старую розетку и крышку. Старая двухштырьковая крышка розетки не адаптируется к новой розетке GFCI, так как она имеет другую форму. Теперь воспользуйтесь этой возможностью, чтобы очистить коробку розеток с помощью пылесоса вашего магазина перед повторной установкой розетки GFCI. Кроме того, заклейте все потертые или зазубренные провода изолентой (если провода сильно изношены, вам, возможно, придется обрезать их обратно или заменить их новым проводом). Теперь подтвердите, что у вас достаточно места в коробке для нового GFCI, осторожно протолкнув провода обратно в коробку и протестируйте установку нового GFCI.Если GFCI не подходит из-за того, что в коробке слишком много проводов, вам придется попросить электрика установить новую электрическую коробку большего размера.

Начните установку GFCI с помощью плоскогубцев, чтобы согнуть концы двух существующих проводов в U-образную форму, чтобы они могли плотно прилегать под каждый выходной винт. Теперь прикрепите черный провод за головкой винта из латуни / золота и затяните его, затем прикрепите белый провод за головкой серебряного винта и затяните этот винт. (Помните, что в этом месте нет заземляющего провода, поэтому зеленый винт заземления на выходе GFCI останется пустым).Теперь аккуратно загните провода в электрическую коробку, одновременно вставляя розетку GFCI внутрь, чтобы она плотно прилегала к коробке. Теперь вы можете установить верхний и нижний винты на розетку.

Вы не должны принудительно вставлять эту розетку. Если вы обнаружите, что пытаетесь вставить розетку, аккуратно вытащите ее снова, переставьте провода и попробуйте снова. Если вы по-прежнему вставляете провода внутрь коробки, вам нужно обрезать провода короче. Принуждение к розетке может повредить провода и вывести их из розеток.После того, как вы правильно установили и прикрутили GFCI, вы можете теперь прикрутить новую крышку выпускного отверстия GFCI на место. Теперь выключатель этой цепи можно установить в положение «Вкл.». Теперь у вас должна быть розетка с защитой GFCI, которая БЕЗОПАСНА, но не заземлена. ПОМНИТЕ: на этой розетке всегда должна быть надпись «NO EQUIPMENT GROUND», поскольку заземление остается неподключенным.

ПОДСКАЗКА: Если ваша цель — защитить каждую незаземленную розетку в доме с помощью розетки GFCI, нет необходимости использовать розетку GFCI в каждом отдельном месте.Вы можете установить розетки незаземленного типа вместо розеток GFCI ТОЛЬКО , если они подключены через НАГРУЗКУ розетки GFCI. Тем не менее, заземляющего провода не существует, поэтому эти розетки должны иметь четкую маркировку «ЗАЩИТА GFCI, ОТСУТСТВИЕ ЗАЗЕМЛЕНИЯ ОБОРУДОВАНИЯ»

СОВЕТ: Во многих старых домах монтажная коробка розетки заземлялась от центра нагрузки, но сама розетка не заземлялась. В этом случае можно использовать перемычку между монтажной коробкой и винтом заземления на новой розетке с заземлением.Но такого типа заземления может быть недостаточно для устройства защиты от перенапряжения.

Шнуры заземления, зажимы, ленты и др.

ЗЕМЛЯ ДЛЯ МАШИНЫ

«Обеспечивает электрическое соединение с землей»

Как заземляющий браслет для вашего автомобиля! Никому не нравится такое ужасное потрясение при выходе из автомобиля или грузовика. Этот шок представляет собой разряд «напряжения шасси», возникающий при движении автомобиля по шоссе. Этот тип разряда вызывает серьезные проблемы, когда возникает в газовом насосе.Каждый год эта, казалось бы, невинная искра возникает не в том месте и не в то время: зажигаются пары бензина при заправке автомобиля. Этого можно избежать, заземлив автомобиль.

Ремень заземления транспортного средства можно использовать на любом автомобиле или грузовике. Просто прикрепите зажим ремня к шасси автомобиля и позвольте токопроводящему ремню свисать с землей. Безопасный, прочный и невосприимчивый к погодным условиям автомобильный заземляющий ремень обеспечивает надежное заземление и электрически нейтральное транспортное средство.Тоже отличный подарок. 24 дюйма, гарантия 1 год.

Ремень заземления транспортного средства (Кат. № A214) …………. $ 14.95

Нужна замена «

» Резиновые ремешки со временем изнашиваются. Сменный каучуковый ремешок, шириной 1 дюйм и длиной 24 дюйма. Проводящий с черной стороны. Нет монтажного оборудования.

Запасной ремень (Кат. № A214-R) …………. $ 9.95

Статический разрядник без боли

Устраняет болезненные удары при заземлении тела

Ваше тело всегда пытается сбросить избыточное напряжение.Когда у вас высокое напряжение на теле и вы касаетесь источника заземления, например автомобиля, заземленного листа или навеса, вы можете получить шок, поскольку электроны быстро перемещаются, чтобы нейтрализовать ваше тело. Хотя разрядка — это хорошо, укол шока — нет. Держите безболезненный статический разрядник в руке, когда вы касаетесь источника земли, и удар снимается. Разряд все еще происходит, как вы можете видеть, потому что разрядник загорится. Прикоснитесь им к любому заземленному металлическому объекту, например к автомобилю, столу, водопроводу, заземляющей площадке или бронзовой статуе.Светодиодный дисплей показывает, когда произошла разрядка. Устраняет опасность статического электричества за 0,2 секунды! Обтекаемый дизайн, удобно держать. Включает брелок для ключей и полностью дискретный, длиной всего 2½ дюйма. Хорошо до 25000 В! Неэлектрический, без батареи!

Безболезненный статический разрядник (Кат. № A733) ………. $ 7,95

СИГНАЛИЗАЦИЯ ДАТЧИКА E-FIELD

Перед заземлением проверьте наличие электрических полей!

Напряженность электрического поля может ухудшиться, если ваше тело находится между источником электрического поля и заземляющим устройством.Всегда проверяйте до и после заземления с помощью измерителя электрического поля! При необходимости отключите, переместите или экранируйте электрическое поле.

Этот чрезвычайно простой и эффективный детектор электрического поля предупреждает пользователя о наличии и силе электрических полей переменного тока. Подходит для 50/60 Гц. Можно выделить 5 уровней: Проверьте наличие проводов под напряжением, электрических полей, вызывающих напряжение на теле, или обрывов цепей. Также используйте его, чтобы продемонстрировать эффективность экранирования электрического поля.Компактный 4,5 х 1,5 дюйма.

Сигнализация датчика электронного поля (Cat. # A403) …… $ 59.95

ШНУР ЗАЗЕМЛЕНИЯ

Gator to Gator

Изолированный медный провод со стандартными зажимами типа «крокодил» на конце. Подключите его к магнитная экранирующая фольга для дополнительной защиты от электрического поля или для подключения компьютера экраны монитора, токопроводящую ткань или токопроводящие окрашенные поверхности заземлить.Также отлично как удлинитель для заземления наручных и поясных ремней. Другая длина доступна по запросу. заказ (1 доллар за фут)

Зажим для аллигатора на каждом конце:
Шнур заземления, Gator / Gator, 18 дюймов (Кат. # A295-18) …… 2,00 долл. США (изолированные зажимы)
Шнур заземления, Gator / Gator, 60 дюймов (Кат. # A295) ………… $ 8,95 (изолированные зажимы)

Банан в Gator

Вы получаете 3 шнура (по 1: красный, черный и желтый) с банановыми вилками на одном конце и зажимами из крокодиловой кожи на другом.Используйте их в качестве шнуров заземления в метрах, испытательного оборудования и т. Д. Длиной 36 дюймов.
Шнур заземления, от банана до аллигатора (Кат. № A298-C) …… 3,79 долл. США

ПЕРЕХОДНИК ЗАЗЕМЛЕНИЯ

упрощает заземление к настенным розеткам

Банановые вилки слишком малы, чтобы поместиться в заземленной розетке. Этот удобный адаптер преобразует стандартную розетку в точку заземления для браслетов или другого оборудования для заземления.Просто подключите его и вставьте банановый штекер в задний конец. Подходит для стандартных банановых заглушек (диаметр 0,162–0,164 ± 0,002 дюйма).

Адаптер заземляющей вилки (Кат. № A235) ………. $ 11.95

Разъем для шнура заземления Gator

Это должен быть самый простой способ подключения к земле. Если вы хотите заземлить заземляющий коврик, токопроводящую ткань, занавеси, экранирующую одежду или что-нибудь еще, просто закрепите объект зажимом типа «крокодил» и подключите другой конец к заземленной розетке.Литая вилка с 3 штырями (Северная Америка) на одном конце, зажим из крокодиловой кожи на другом К проводу подсоединяется только круглый наконечник заземления. Два плоских лезвия служат просто для того, чтобы удерживать вилку в розетке. 12 футов в длину. Многожильный провод 18 га. Нет резистора.

Шнур заземления, 3-контактный / gator 12 футов (Кат. № A295-12) …… $ 8,95

Заземляющий кабель, вилка к Gator 12-футовая большая упаковка:
Получите 10 по цене 9 (№ по каталогу A295-12×10)……………. $ 80,55

Заглушка к зажиму

Нужен аллигатор побольше ». Эта версия имеет большой зажим с отверстием в 1 дюйм и розетку на другом конце. Шнур длиной 12 футов.

Шнур заземления, 3-контактный / зажим 12 футов (Кат. № A295-4) …… $ 8,95

Заглушка к кольцу

Кольцевой зажим на одном конце, формованная 3-контактная предохранительная заглушка на другом конце. 12 футов в длину.

Шнур заземления, вилка / кольцо (кат.# A295-3-Ring) …. $ 8.95

Gator to Clamp

Зажим типа «крокодил» на одном конце, зажим заземления на другом конце (отлично подходит для заземления труб до 1 дюйма) длиной шесть футов.

Шнур заземления, gator / зажим (Кат. № A295-gc) ….. $ 8.95

Gator к кольцу

Зажим типа «крокодил» на одном конце, кольцевой зажим на другом (отлично подходит для подключения винта лицевой панели к электрической розетке.Длина провода: шесть футов в длину.

Шнур заземления, gator / кольцо 72 дюйма (№ по каталогу A295-gr) ….. $ 6,00

USB-ШНУР ЗАЗЕМЛЕНИЯ

«Заземление вашего ноутбука»

Большинство ноутбуков не заземлены даже при работе от розетки. Незаземленная электроника может излучать сильные электрические поля или повышать напряжение тела. Ответом может быть добавление заземления. Этот шнур заземления длиной 12 футов подключается прямо к USB

Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выхода из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

Сеть 220/380В в дом заведена через силовой вводный щит.
Продолжительная суммарная потребляемая мощность более 3кВт.
Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
Электропровод заведен под землей через внешний щит.
В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Читайте также:

Готовим инструмент.

Нам понадобится в обязательном порядке:

Сварочник.
Электродрель с сверлами (сверлить отверстия под болты).
Болгарка (затачивать колья, резать металл).
Перфоратор (заводить заземление в дом и для других работ).
Наточенная штыковая лопата.
Тяжелая кувалда.
Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Читайте также:

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Читайте также:

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Заземление в частном доме своими руками. Контур заземления.

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

Сварочный аппарат и маска для сварки.
Кувалда 5-8 кг.
Лопата (штыковая и совковая).

Материалы

Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
Электроды 3 мм.
Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.

Провода со столба, запитывающие дом.
Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
Место распайки (подключения) заземления, и питающих проводов со столба.
кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.

Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Заземление дома — 87 фото, сехм и идей правильного заземления

Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя. Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.

Значение заземления

Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.

Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.

Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.

Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.

Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.

Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.

Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.

Насколько нужно заземление в деревянном доме или на даче?

Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.

Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине. В данные объекты зачастую происходят удары молний.

В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.

Системы заземления для частных домов

Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.

Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.

Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.

Благодаря этому достаточно лишь обеспечить защиту автоматами.

Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.

Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.

В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.

Заземление частного дома

Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.

Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками. В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?

Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.

Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.

Фото заземления дома

Заземление в частном доме: что такое, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем вам заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главное отличие этой схемы — необходимость страховки.

ООО «ГеоГраффити»

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки.В старых домах — двухпроводная сетевая система TN-C, новая трехпроводная система TNC-S или TT с заземленным нулем и независимая от цепи заземления. Однако превратить «старое» в «новое» в частном доме намного проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить проводку во время планового обслуживания. И особо ждать не приходилось, когда подойдет очередь капремонта. Установить заземление в частном доме можно в индивидуальном порядке. Самое главное, знать, как правильно действовать.

Схема сайта aquatic-home.ru

Деревенские электрики часто просто кладут им на землю кусок стального уголка или арматуру, к которой подключен медный провод. Да, в качестве дополнительной площадки возможна такая конструкция. Но для полного заземляющего контура этого недостаточно.

Требует особого внимания к проводке системы заземления TT (на схеме ниже). При таком подключении к заземляющему контуру на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода.Ведь, в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, без дублеров — то есть повторных заземлений на пути от ТП к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не по двум, а по трем проводам.Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитой семьи предпочтительнее.

Во-первых, это позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, печи для саун, деревообрабатывающие станки).

Во-вторых, при правильной разработке схема питания позволяет минимизировать провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети может быть равномерно распределена нагрузка: фаза в бане, все три в гараже и мастерская.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как в частном доме, мощностью 15 кВт. Здесь возможны два варианта.

1. Используйте в качестве заземляющего проводника, закапанного в землю или вбитого в заземляющие проводники: стальной провод, площадку и т.д.Устанавливаются два или три металлических стержня, соединенных сварной перемычкой. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина земли — 2-3 м. В этом случае перемычку между брусьями следует размещать чуть ниже полуметра под землей. К одной из перемычек приваривается токоприемник из стальной проволоки, выступающий на поверхности.

Фото с сайта amperof.ru

Важно: Для подземной части этой конструкции допустимы только сварные швы, а любые другие (например, ввинчиваемые) в грунт коррозируют и теряют свою надежность. Медный провод от домашней панели подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обрабатывается антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть) мы писали в статье про молниезащиту. Прежде чем подключать заземляющую пластину, убедитесь, что деревенский электрик знает эти детали.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с сайта zazem812.ru

2 . Готов купить комплект в виде набора стальных стержней (есть более дорогие, из меди или нержавеющей стали) и контактных групп. Преимущество «коробчатых» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в Центральной России с традиционно высоким уровнем грунтовых вод обычно достаточно. Техническое обслуживание заземлителей — только периодический (каждые два-три года) осмотр внешних контактных групп и, при необходимости, чистка и смазка контактов.

Узнать или проверить, есть ли заземление в частном доме, как и в квартире.

Фото с сайта elektro.ru

Сложный корпус: электролитическое заземление
Электролитическое заземление — это тоже «коробчатое» решение, но рассчитано на грунты с высоким электрическим сопротивлением (напр.г., в сухую песчаную почву), в местах, где невозможно закапывать в землю (каменное основание), и с ограниченным пространством (застройка высокой плотности).

В качестве заземлителя используется полый стержень или электрод L-образной формы, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом расположен не в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные особенности.

Джеймс Мартин Ассошиэйтс

Одиночное заземление для системы электрической и молниезащиты — возможно ли это?
Скажем так, правила этого не запрещают.Но есть важный момент: сделать заземление прямо «дома» — невозможно. Заземляющая система молниезащиты должна располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундамента зданий. При этом в грозу приближаться к нему опасно. Если в систему молниезащиты попала молния, она создает электрическое импульсное напряжение до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя приборы и даже вызвать пожар.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательное воздействие поможет установка на входной заслонке устройства защиты от перенапряжения (УЗИП). Устанавливается на DIN-рейку, выглядит так же, как УЗО (УЗО), стоит несколько тысяч. Но ремонт сгоревшего оборудования или устранение последствий пожара обойдется гораздо дороже.

CityRoof

Какая масса, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка в частных домах, есть другие элементы, которые необходимо подключить к цепи заземления.Например, газовый котел и система металлических труб, газовое отопление. Последняя должна быть подключена к системе выравнивания потенциалов (CPS). Вопрос как сделать заземление газового котла, Экспресс установщикам оборудования. Любителю здесь нет места.

Представители газовых компаний соблюдают (повышенные) требования к качеству заземления. Главный показатель хорошей работы заземления — сопротивление протеканию электрического тока. Стандартное значение для частного дома — не более 30 Ом (измеряется прямо в точке расположения заземления, «дома» — не проверять).Заземления, выполненные в схемах, которые мы описали ранее, связаны с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джусин

Не забудьте об узо!
Неважно, какое заземление сделано в вашем доме, подстраховочная сетка на случай его «осечки» поставит отдельный УЗО на исходящую линию на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (санузлы, гардеробная, цокольный этаж). Имейте в виду, что они могут устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно минимальный класс защиты — IP54 (для помещений), IP65 (для улицы), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ВАША очередь…
Расскажите, какие нюансы заземления в доме отдыха вы узнали на собственном опыте.Делитесь в комментариях!

Как правильно заземлить частный дом. Зачем нужно заземление в доме

Заземление частного дома или квартиры. Многие задаются вопросом, стоит ли заземлить частный дом или можно обойтись без него? Ответ однозначный — заземление частного дома необходимо, более того, согласно ПУЭ, при строительстве новых и капитальном ремонте старых домов заземление частного дома обязательно. Монтаж заземления частного дома — важный этап монтажа системы электроснабжения вашего частного дома, коттеджа или квартиры.Грамотно спроектированное заземление частного дома — это электробезопасность вашего дома, электроприборов, а главное здоровье и жизнь.

Для начала обратимся к электротехнической литературе, в частности, к Правилам устройства электроустановок согласно п. 1.7.28 заземления частного дома:

«Это преднамеренное электрическое подключение точки в сети, электроустановке или оборудовании к заземляющему устройству.”

Я не буду вдаваться в заумные формулировки учебников или спец. литературе, попробую простым доступным языком объяснить, зачем нужно заземлять частный дом.

Проще говоря, заземление частного дома — это проводное соединение между корпусом оборудования и контуром заземления. Заземление частного дома — это обычная мягкая конструкция, установленная заданных размеров, из определенных материалов и «спрятанная» в земле.

Заземление частного дома (металлоконструкции) медным проводом сечением не менее 10 кв.мм . или стальной лист

подключается к тому, в котором заземляющий провод через клеммную колодку подключается к заземляющим проводам кабелей, проложенных в доме или квартире, к розеткам, лампам и другим электрическим приборам.

Розетки, которые должны быть трехконтактными (фаза-ноль-земля), через специальный третий «заземляющий» контакт соединяются вилкой с нашими бытовыми электроприборами.

То есть получается следующая «трасса» заземляющего провода PE: электроприбор — вилка — розетка — клеммная колодка в электрощите — провод заземления (шина) — контур заземления — земля.

Заземление частного дома делается, прежде всего, для электробезопасности людей. Наверняка многим знакома такая ситуация, при прикосновении к старому холодильнику или стиральной машине это слегка, но иногда очень заметно, шокирует. Это происходит в старом жилом фонде, где отсутствует заземление частного дома, т.е. для розеток подходят только два провода: фазный и нулевой, без третьего защитного провода PE. Его поражает плохая изоляция холодильника или стиральной машины (изоляция электропровода, мотора, компрессора и т. Д.поврежден), а на их корпусе появляется напряжение (потенциал). А когда вы касаетесь корпуса холодильника или стиральной машины, например рукой, особенно если он влажный, вы просто «заземляете» холодильник или стиральную машину, и тогда небольшой ток «проходит» через вас в воду. «земля».

Если в электросети вашего дома, коттеджа или квартиры стоит третий защитный провод PE, то при нарушении изоляции холодильника или автомата ток по нему «убежит» в контур заземления.А прикоснувшись к корпусу электрооборудования, которое заземлено, но с плохой изоляцией, вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае сопротивление человека ( около 1000, , Ом, ) будет намного больше, чем само сопротивление защитных проводов + сопротивление контура заземления, что составит примерно несколько десятков Ом.

Заземление частного дома необходимо для защиты наших бытовых электроприборов.Человек часто является «носителем» статического заряда, который зависит от многих факторов, от одежды до влажности в помещении, ток очень мал, но напряжение достигает нескольких тысяч вольт, что может повредить хрупкую электронику в электроприборах.

Но заземление частного дома не допустит этого и «отведет» статическое электричество на землю. Также заземление частного дома не дает статическому заряду накапливаться до значительных величин уже на самих постройках электроприборов, в этом случае заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение, для которого необходимо заземлить частный дом, дачу или квартиру. Электрический заряд, будь то повреждение изоляции электроприбора или накопленный статически при заземлении, постоянно «уходит» на землю, потому что электрический шкаф и контур заземления частного дома, образно говоря, составляют одно целое.

О том, как правильно смонтировать заземление частного дома самостоятельно, читайте в отдельной статье ««.

Спасибо за внимание.

Практически на всех объектах, связанных с электричеством, необходимо защищать людей от поражения электрическим током. Все знают, зачем нужно заземление, но мало кто знает, как его правильно установить, чтобы оно полностью выполняло свои функции.

Если подключить все металлические части оборудования к заземляющему устройству, то при наведении на них потенциала электрический ток уйдет в землю. Тогда при прикосновении к металлу через человека пройдет гораздо меньший ток, который не представляет для него опасности.

Как электроэнергия передается потребителям?

Электроэнергия поступает от источника по линиям электропередачи сначала на подстанции, а затем к потребителям. Для его передачи используются трехфазные провода. Четвертое транспортное средство — земля. В трехфазной сети обмотки трансформатора подстанции соединены по схеме звезды. Общая точка (нейтраль) с нулевым потенциалом заземлена. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

Напряжение 220 В в квартиру обычно подается между фазным и нулевым проводниками в общую. В частном доме ввод может быть 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и осветительным приборам по всему помещению. Здесь не следует забывать о том, зачем нужно заземление. Для защиты от поражения электрическим током вместе с фазным и нулевым проводниками прокладывается еще один — заземляющий.

Как защитить себя от поражения электрическим током?

Одним из способов, исключающих поражение электрическим током или существенно сокращающих его, является монтаж.Зачем это нужно? Это необходимо для бытовой техники с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наращивании потенциала на металлических корпусах бытовой техники ток должен уходить в землю. Но для этого сначала нужно сделать прибор в виде металла, создающего электрический контакт с землей. Он может быть сплошным или состоять из проводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземлять электроприборы при наличии металлических корпусов или других элементов? Этот вопрос многим понятен.К ним может быть случайно приложено напряжение при нарушении изоляции проводов или от короткого замыкания, опасного для человека в момент соприкосновения.

Это касается и металлических частей светильников и люстр. В жилом доме от электрощита к каждой розетке прокладывают заземляющий провод сечением 2,5 мм 2. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору.В противном случае пришлось бы по всей квартире прокладывать покрышку и производить от нее соединения с корпусом каждого устройства, что не очень эстетично.

Контакты заземления расположены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки соединены шлейфом, заземление подключается к каждой из них отдельно от распределительной коробки.

Установка заземления

Итак, зачем вам заземление в индивидуальном доме? Он выполнен в виде замкнутого контура.Форма может быть любой, но меньше всего расходуются материалы на треугольник. По периметру равностороннего треугольника в земле выкапывается траншея на глубину до 1 м, а на верхушках забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше использовать материалы с цинковым или медным покрытием. Электроды нельзя красить. Можно только покрыть лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи.Схема ошпаривается полосой, и от нее в дом отводится заземлитель из того же материала. К свободному концу приваривается болт, а в распределительный щит вставляется провод ПЭ сечением 6 мм 2 и более. Омметром проверяется значение электрического сопротивления цепи. Согласно требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает установленный предел, по контуру забиваются дополнительные уголки, и делается перемычка.Таким способом увеличивается площадь контакта конструкции с грунтом. Для уменьшения сопротивления цепи провод от нее заменяют медным проводом с большей проводимостью. После траншея засыпается землей. Щебень, просеивание или строительный мусор для этого не допускается. Следует использовать влагоудерживающий материал: глина, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить уменьшение разности потенциалов на поверхности земли, чтобы не повлиять на контакт с человеком и ступенчатое напряжение.На участке, расположенном выше замкнутого контура, потенциал меняется плавно, а вне его — резко происходит спад. Чтобы этого не произошло, снаружи закапывают соединенные с электродами горизонтальные стальные полосы.

Согласно требованиям ПУЭ изготавливается из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно используют стальные детали.

Заключение

Подвести итоги.Итак, зачем вам это нужно? В первую очередь это связано с защитой людей от опасного поражения электрическим током. Важно правильно оборудовать контур заземления и выполнить необходимые подключения электроприборов. Здоровье и безопасность жителей зависит от того, как он был установлен, и от выбранных материалов.

Рано или поздно любой из вас столкнется с тем, что ему скажут о необходимости заземления цифровой техники или прочтут это в инструкции по эксплуатации. Но немногие понимают важность наличия земли.Поэтому они думают об этом, когда уже слишком поздно. Многие из вас слышали о статическом электричестве и его влиянии на электронику. Не забывайте, что помимо статики есть еще блуждающие токи. Часто они возникают во время грозы или сильного электромагнитного импульса. Все эти разряды должны уходить в землю, не создавая разности потенциалов. Есть только одна проблема, куда девать накопившийся заряд, если выхода из системы нет, то есть заземление? Все правильно, заряд идет либо на внутренние компоненты цифровых устройств, либо на вас, при прикосновении к системному блоку.

При работе с электрическими сетями позаботьтесь о собственной безопасности, неправильное подключение грозит коротким замыканием с вытекающими отсюда последствиями. Приступая к прокладке локальных сетей или протягиванию линии электропередачи, убедитесь, что кабель исправен, используя тестовые наборы. Устройства этого класса помогут всесторонне протестировать линию и исключить незащищенные участки.

Если ваше оборудование не заземлено, то помимо вышеперечисленных проблем еще есть. Один из них — это подключение цифровой техники, а второй — срабатывание средств защиты в цепях питания.Что касается первого, то для нормальной работы оборудования требуется заземление. Например, блок питания ATX заземляется на корпус, откуда заземление идет на корпус компьютера, с которого необходимо снять избыточное напряжение. Во второй ситуации проблема в том, что какой бы безупречный и дорогой сетевой фильтр или блок бесперебойного питания вы не включили в сеть питания компьютера, он превратится в обычный удлинитель без заземления, то есть никакие функции защиты работать не будут. .

Типичные ошибки заземления:

Первый и самый распространенный способ — заземлить сеть на систему отопления или трубопровод. Преимущество этого метода в том, что очень легко получить надежный контакт с землей, и вам не придется выполнять какие-либо сложные работы, кроме как проложить провод к трубе. Недостаток в том, что любой, кто прикоснется к трубе или струе воды, может получить удар током. Поэтому использовать этот метод категорически нельзя!
Второй распространенный способ — «заземлить» до нуля, то есть уменьшить ноль и землю до одного провода.Решение в основном работает, но если произойдет смена фазы и нуля, то все ваше оборудование немедленно превратится в фейерверк. В этом случае в лучшем случае сгорит только электроника. В худшем случае через вас пройдет фаза. Поэтому и этим методом пользоваться нельзя.
Еще можно увидеть такой способ реализации, как подключение к другим системам заземления. Например, подключите нулевой провод к земле газопровода или молниеотвода. В принципе, этот способ сработает, но если молниеотвод сработает, то все оборудование, которое будет контактировать с отводной линией, сгорит.Вероятность такого события хоть и невелика, но есть. Что касается газопровода, то можно получить либо штраф от газовой службы, либо поражение электрическим током на кухне (в худшем случае — взрыв!).

Если вы не остановились на одном из вышеперечисленных способов, значит, вы сделали правильный выбор.

Для организации заземления отдельной электрической цепи следует сделать отдельное заземление. Возможны два варианта: первый — организация заземления в квартире, второй — в частном доме:

Заземление в квартире

Организация заземления в квартире — вопрос сложный, так как обычно каждая квартира подключается к общему заземлению.Если у вас его нет, то вы должны сначала уточнить в местной службе электроснабжения, как устроена наземная сеть, и только потом что-то делать самостоятельно.

Чаще всего возле электросчетчиков прокладывают общий заземляющий провод. Именно оттуда нужно тянуть заземление по всей квартире. Если нет провода заземления и сеть общего заземления также не горит, то остается только одно: убрать заземление. То есть отдельно организовать заземляющий контур снизу дома и протянуть от него «землю» в квартиру.

Заземление в частном доме

Заземление в частном доме осуществляется несколькими способами. Самый простой способ — протянуть заземляющий провод до естественного контура заземления. Это может быть канализация (сам железный резервуар!) Или труба колодца (а именно внешняя труба, которая в основном отвечает за то, чтобы колодец не был засыпан песком и не соприкасался с водопроводом!) .

Заземление

Если на участке нет естественных контуров заземления, то нужно построить свои собственные.Для этого нужно выбрать на участке место для установки заземления, а также материал для схемы. Место для установки контура выбирается исходя из состава почвы. Именно состав почвы будет влиять на характеристики заземления, а также на его эффективность. Что касается грунта, то предпочтение отдается торфяно-суглинистому составу, так как его стойкость во много раз меньше песчаной. Если у вас есть песчаник, установка будет осложнена тем, что цепь должна контактировать как минимум с двумя электродами с влажным слоем земли.

Пошаговая инструкция:

На месте установки контура заземления нужно выкопать траншею глубиной до метра и шириной не более полуметра, в которую будет уложена сама петля. Траншея может иметь форму треугольника или продолжаться в одну сплошную линию. Разницы практически нет.
Теперь вам нужно забить вертикальные заземляющие электроды на глубину не менее 1,5 метра в углах траншеи или на расстоянии, равном длине вертикального заземляющего электрода пополам.
В качестве заземлителей можно использовать стальные трубы диаметром 16 мм для вертикальных заземлителей или 32 мм для горизонтальных, а также стальной уголок с толщиной стенки не менее 4 мм (40x40x4) или армирование с поперечным площадь сечения не менее 10 мм кв.
Как только вертикальные заземляющие электроды вбиваются в землю, они соединяются между собой стальными полосами. Их размер должен быть не менее 40 × 4 мм. Крепятся к заземлению с помощью сварки.Это необходимо для надежного контакта, но можно использовать и болтовое соединение — это не будет большой ошибкой!
Когда основной контур заземления готов, от него к распределительному устройству подводится заземляющий провод. То есть подключите заземляющий выход электросчетчика к заземляющему контуру через толстый провод, а лучше — стальную полосу.
После того, как шлейф будет полностью установлен и подключен к сети, его следует проверить. Правда, это не так просто, так как для этого потребуется специальное оборудование, либо нужно будет вызвать электриков, которые конкретно этими измерениями занимаются.

Вертикальные электроды схемы заглублены с большим запасом и также касаются влажного слоя почвы.
Сеть заземления надежно закреплена сварными швами.
Сеть заземления имеет низкое сопротивление, а также очень высокую проводимость и площадь сечения проводников.
Касание земли происходит непосредственно металлическим проводом и почвой.
Конструкция не имеет сильных коррозионных характеристик.
Для отвода лишнего электрического тока от системного блока достаточно закрепить заземляющий провод на корпусе, предварительно отключив оборудование!
Будьте осторожны при подключении получившейся цепи к электрической цепи; возможна разрядка.
Используйте резиновые перчатки и инструмент, изолированный от электрического тока.
Если вы не уверены в своих силах, откажитесь, доверив создание специалисту — электрику!

Таким образом, правильно установленный контур заземления всегда может защитить вас от поражения электрическим током, а также защитить компьютер от коротких замыканий и перегорания элементов в цепи.

Многие «продвинутые» горожане устанавливают заземление в своей квартире или частном доме (чаще всего), зачастую плохо понимая, что это такое и зачем оно нужно. При этом они забывают, что незнание в этом вопросе может привести к более серьезным негативным последствиям, чем полное отсутствие заземления. В этой статье мы рассмотрим вопрос -.

Есть два типа электрического заземления: рабочее и защитное.

Рабочая площадка необходимы для правильного функционирования электроприборов и устройств.Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности) (ПУЭ). Примером такого типа заземления является намеренное соединение с землей разрядников, нейтрали трансформаторов или генераторов. Рабочее заземление — это также соединение с заземлением молниеотводов, которые защищают электроустановки от прямых ударов молнии и от индуцированных перенапряжений.Они изолированы специальным классом молниезащитного заземления.
Этот вид заземления используется в производстве. Нас больше всего интересует другой вид заземления — защитное.

Защитное заземление Предназначен для защиты человека от поражения электрическим током. О том, как этот вид заземления обеспечивает безопасность человека, мы рассмотрим подробнее на примере квартиры или частного дома.

Основным элементом всей бытовой системы является контур заземления.Это конструкция, состоящая из металлических электродов (заземлителей) — уголков, стержней, труб, находящихся в земле (грунте). Эффективность заземления определяется способностью заземляющих проводов рассеивать ток. При установке защитного заземления следует учитывать многие факторы, определяющие эффективность рассеивания: состав почвы и климатические условия.
Почва состоит из земли, песка, глины и т. Д. Каждый компонент имеет свою удельную проводимость, поэтому знание состава почвы позволяет рассчитать удельную проводимость, необходимую для правильного проектирования заземления.

Внутреннюю электропроводку квартиры или частного дома по современным стандартам следует выполнять трехжильным проводом (фаза + ноль + заземление). Все электроприборы, электроприборы и электроустановочные изделия подключаются к контуру заземления с помощью проводов (проводников) защитного заземления.

Наверняка многие обратили внимание на то, что современные электрические розетки и вилки электроприборов оснащены заземляющими контактами. Провод защитного заземления подключается к заземляющему контакту в розетке, а контакт на вилке подключается к корпусу прибора.При подключении к розетке подключаем заземляющий контур (землю) к металлическому корпусу устройства.

Если фазный провод в электрической цепи или в приборе начинает контактировать с нулевым или заземляющим проводом или с металлическим корпусом устройства, это происходит. При коротком замыкании появляется очень большой ток — порядка 150-300 ампер. При таком электрическом токе используется автоматический выключатель и УЗО, т.е. они отключают электрическую цепь от источника питания. Это убережет электропроводку от пожара, а ваш дом и имущество — от пожара.

В обоих случаях, как при больших, так и при малых токах, заземление выполняет функцию «загораться на себе». Те. электрический ток, попадая на корпус прибора, устремляется через проводники защитного заземления к. И чем лучше электрические характеристики цепи, тем быстрее распространяется ток по земле (почве), тем самым защищая нас от «удара» тока.

Правильная работа системы защитного заземления в квартире или частном доме обеспечивается только при правильно установленном заземляющем устройстве.В процессе эксплуатации необходимо периодически проверять заземляющее устройство, что включает в себя визуальный осмотр с частичной перекопкой грунта и замером сопротивления заземляющего устройства. Состояние контактных соединений между корпусами электроприбора и заземляющим устройством также следует регулярно проверять — эта проверка называется испытанием металлических соединений и включает в себя проверку состояния контактных соединений в цепи защитного заземления и проверку. состояния соответствующих проводников.

Многие люди не понимают, зачем вообще нужно заземление в частном доме, поэтому игнорируют его создание. Раньше создавать заземление электропроводки в частном доме просто не было необходимости.

Это связано с тем, что бытовая техника была не так распространена. На сегодняшний день практически ни один жилой дом не обходится без электроприборов. Если вы используете сеть без заземления, то существует очень высокий риск поражения электрическим током при контакте человека с корпусом любого оборудования.

Правильное заземление в частном доме сведет к минимуму количество помех, возникающих в электрической сети. Кроме того, значительно снизится уровень электромагнитного излучения, негативно влияющего на физическое состояние и самочувствие человека.

Система заземления в частном доме обеспечивает безопасную жизнь. Раньше для его создания использовались водопроводные трубы. Однако этот метод был небезопасен, так как внутри труб была вода, которая является прекрасным проводником тока.

На самом деле заземлить розетки в частном доме несложно, для этого даже не нужно иметь никаких специальных знаний. Достаточно строго следовать инструкции, которая будет описана ниже.

На первом этапе необходимо создать контур заземления частного дома. Под ним подразумевается система проводников из металла, которая погружается в землю. Есть определенные правила, по которым проводится этот этап. Например, это касается геометрической формы.Это должен быть треугольник с равными сторонами.

Для соединения элементов схемы используются болты, а также используются. Самый популярный материал при создании заземления — сталь. Он может быть покрыт медной оболочкой, но этот вариант часто исключается из-за высокой стоимости. Кроме того, пригодятся угловые и прямоугольные профили и стержни. Длина электродов должна быть не менее двух метров, а их количество — не менее трех.

После того, как все необходимые материалы будут в наличии, можно проводить монтаж заземления в частном доме.Для этого выламывается яма треугольной формы, глубина которой составляет около полуметра. Затем от одной из вершин треугольника выкапывается траншея, ведущая к дому. Каждый угол выкопанного треугольника снабжен электродом, соединение которого осуществляется с помощью сварочного аппарата и металлической полосы.

По окончании монтажа переходим к заземлению в частном доме. Для этого к краю металлической полосы, используемой для соединения электродов, приваривается болт (желательно использовать марку М8).Это необходимо для того, чтобы обеспечить крепление провода, идущего в дом. Проволока должна иметь сечение не менее шести квадратов. Он прикрепляется к болту, а затем вводится в электрический экран.

Так как заземление в частном доме мы делаем своими руками, нужно убедиться, что оно установлено правильно. Для проверки исправности системы используются специальные устройства. Если все вышеперечисленные действия выполнены правильно, то устройства будут показывать нормальные данные. В противном случае что-то пошло не так и необходимо перепроверить заземление, так как его надежность и исправность оставляют вопросы.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между розетками и сервисной панелью.

Согласно требованиям национального электрического кодекса , бытовые электрические системы должны иметь заземленную систему, соединенную с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Как провести заземление электричества в дом. Заземление в квартире. Фото, видео

Заземление частного дома или квартиры. Многие задаются вопросом, стоит ли заземлять частный дом или можно без него? Ответ однозначный — необходимо заземлить частный дом, более того, согласно ПУЭ, при строительстве новых и капитальном ремонте старых домов необходимо заземление частного дома.Установка заземления частного дома — важный этап при установке системы электроснабжения частного дома, коттеджа или квартиры. Грамотно спроектированное заземление частного дома — электробезопасность вашего дома, электроприборов, а главное здоровье и жизнь.

Сначала обратимся к электротехнической литературе, в частности к Правилам устройства электроустановок, согласно п. 1.7.28 заземление частного дома:

«Это преднамеренное электрическое соединение любой точки сети, электроустановки или оборудования с заземляющим устройством.”

Я не буду вдаваться в заумные языковые учебники или специальные курсы. литературе, постараюсь простым доступным языком объяснить, зачем нужно заземлять частный дом.

Говоря простыми словами, заземление частного дома — это соединение корпуса оборудования и контура заземления. Заземление частного дома — это обычная малогабаритная конструкция, собранная по заданным размерам из определенных материалов и «спрятанная» в землю.

Заземление частного дома (металлоконструкция) медными проводами сечением не менее 10 кв. Мм . или стальной лист,

Розетки, которые должны быть трехконтактными (фаза-ноль-земля), через специальный третий «заземляющий» контакт соединяются вилкой с нашей бытовой техникой.

То есть получается следующая «трасса» заземляющего провода PE: электроустройство — вилка — розетка — клеммная колодка в электрощите — провод заземления (шина) — контур заземления — земля.

Заземление частного дома выполнено в первую очередь для электробезопасности людей. Наверняка многим знакома такая ситуация, при прикосновении к старому холодильнику или стиральной машине слегка, но иногда очень заметно бьет ток.Это происходит в старом жилом фонде, где отсутствует заземление частного дома, т.е. в розетки входят только два провода: фазный и нулевой, без третьего защитных проводов PE. Бьет током из-за плохой изоляции холодильника или стиральной машины (повреждена изоляция электрического провода, мотора, компрессора и т. Д.), А на их корпусе появляется напряжение (потенциал). А когда вы касаетесь, например, рукой корпуса холодильника или стиральной машины, особенно если она мокрая, вы просто «заземляете» холодильник или стиральную машину, и тогда через вас «пробегает» небольшой ток, чтобы земля».

Если в электросети вашего дома, коттеджа или квартиры есть третий защитный провод PE, то при нарушении изоляции холодильника или автомата ток по нему «потечет» в контур заземления. А когда вы прикоснетесь к заземленному, но с плохой изоляцией электрическому шкафу, вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае сопротивление человека ( примерно 1000 Ом ) будет намного больше, чем само сопротивление защитных проводов + сопротивление контура заземления, которое составит примерно несколько десятков Ом

Заземление частного дома необходимо и для защиты наших бытовых электроприборов.Человек часто является «носителем» статического заряда, который зависит от многих факторов, начиная от одежды и заканчивая уровнем влажности в помещении, ток очень мал, но напряжение достигает нескольких тысяч вольт, что может повредить хрупкую электронику в электрической части. бытовая техника.

Но заземление частного дома этого не допустит и «снимет» статическое электричество с земли. Также заземление частного дома не позволяет статическому заряду накапливаться до значительных величин уже на самих корпусах электрооборудования, в этом случае заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение того, что нужно для заземления частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора или статически накопленный при заземлении, постоянно «уходит» в землю, потому что жилищное электрооборудование и цепь заземления частного дома, образно говоря, являются один.

Как правильно смонтировать заземление частного дома, вы можете прочитать в отдельной статье «».

Спасибо за внимание.

Многие «продвинутые» простые люди устанавливают заземление в своей квартире или частном доме (чаще всего), часто не понимая, что это такое и зачем оно нужно. При этом забывают, что незнание в этом вопросе может привести к более негативным последствиям, чем отсутствие заземления. В этой статье мы рассмотрим вопрос -.

Электрическое заземление Бывают двух типов: рабочее и защитное.

Рабочая площадка необходимы для правильного функционирования электроприборов и устройств.Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности) (ПУЭ). Примером такого типа заземления является преднамеренное соединение разрядников, нейтрали трансформатора или генераторов с землей. Рабочее заземление также подключается к земле громоотводов, защищая электроустановки от прямых ударов молнии и от индуцированных перенапряжений.Они выделяются особым классом молниезащитного заземления.
Этот вид заземления используется в производстве. Нас больше всего интересует другой вид заземления — защитное.

Защитное заземление предназначен для защиты людей от поражения электрическим током. О том, как этот вид заземления обеспечивает безопасность человека, рассмотрим подробнее на примере квартиры или частного дома.

Основным элементом всей бытовой системы является контур заземления.Это конструкция, состоящая из металлических электродов (заземлителей) — уголков, стержней, труб, находящихся в земле (грунте). Эффективность заземления определяется способностью заземления рассеивать ток. При установке защитного заземления следует учитывать множество факторов, определяющих эффективность распыления: состав почвы и климатические условия.
Почва состоит из земли, песка, глины и т. Д. Каждый компонент имеет свою собственную проводимость, поэтому знание состава почвы позволяет нам рассчитать проводимость, необходимую для правильного проектирования заземления.

Внутренняя электропроводка квартиры или частного дома должна выполняться по современным стандартам. трехжильный провод (фаза + ноль + земля). Все электроприборы, электрооборудование и электромонтажные изделия подключаются к контуру заземления с помощью проводов (жил) защитного заземления.

Безусловно, многие обратили внимание на то, что современные электрические розетки и электрические вилки электроприборов оснащены заземляющими контактами. Провод защитного заземления подключается к контакту заземления в розетке, а контакт на вилке соединяется с корпусом прибора.Вставив розетку в розетку, подключаем контур заземления (землю) к металлическому корпусу устройства.

Если в цепи электропроводки или в электрическом устройстве фазный провод начинает контактировать с нулевым или заземляющим проводом, либо с металлическим корпусом устройства, это происходит. В случае короткого замыкания появляется очень большой ток — порядка 150-300 Ампер. При таком электрическом токе срабатывают автоматический выключатель и УЗО, т.е. отключают электрическую цепь от источника питания.Это убережет электропроводку от пожара, а ваше жилье и имущество — от пожара.

В обоих случаях, и при больших токах, и при малых, заземление выполняет функцию — «возьму огонь на себя». Те. электрический ток, попадая на корпус прибора, устремляется через проводники защитного заземления к. И чем лучше электрические характеристики схемы, тем быстрее ток распространяется по земле (земле), тем самым защищая нас от «удара» тока.

Правильная работа системы защитного заземления в квартире или частном доме обеспечивается только при правильном монтаже заземляющего устройства.В процессе эксплуатации необходимо периодически проверять заземляющее устройство, что включает в себя визуальный осмотр с частичной перекопкой грунта и измерением сопротивления заземляющего устройства. Состояние контактных соединений между корпусами электрических устройств и заземляющим устройством также следует регулярно проверять — эта проверка называется проверкой металлических соединений и включает в себя проверку состояния контактных соединений в защитном заземлении цепи и проверку состояния соответствующие проводники.

Многие люди не понимают, зачем вообще нужно заземление в частном доме, поэтому игнорируют его создание. Раньше в частном доме создавать проводку заземления просто не приходилось.

Это связано с тем, что бытовая техника не получила столь широкого распространения. На сегодняшний день практически ни один жилой дом не обходится без электроприборов. Если вы используете сеть, не имеющую заземления, существует очень высокий риск поражения электрическим током при контакте человека с корпусом любого оборудования.

Система заземления в частном доме позволяет обезопасить жизнь. Раньше для его создания использовались водопроводные трубы. Однако этот метод был небезопасен, так как внутри труб была вода, которая является замечательным проводником тока.

На самом деле заземление розеток в частном доме осуществить несложно, даже не нужно иметь никаких специальных знаний. Достаточно просто следовать инструкциям, которые будут описаны ниже.

На первом этапе необходимо создать контур заземления для частного дома. Под ним понимают систему проводников из металла, который погружен в землю. Есть определенные правила, по которым проводится этот этап. Например, это касается геометрической формы.Это должен быть треугольник с равными сторонами.

Болты используются для соединения элементов контура, а также применяются. Самый популярный материал при создании заземления — сталь. Может быть покрыт медной оболочкой, но этот вариант часто исключается из-за дороговизны. Кроме того, пригодятся угловые и прямоугольные профили, стержни. Длина электродов должна быть не менее двух метров, а их количество — не менее трех.

После того, как все необходимые материалы будут в наличии, можно проводить монтаж заземления в частном доме.Для этого вытаскивают треугольную яму, глубина которой около полуметра. Затем из одной из вершин треугольника выкапывается траншея, ведущая к дому. Каждый угол вырытого треугольника снабжен электродом, соединение которого выполняется с помощью сварочного аппарата и металлической полосы.

По окончании монтажа переходите к подключению земли в частном доме. Для этого к краю металлической полосы, используемой для соединения электродов, приваривается болт (желательно использовать отметку М8).Это необходимо для закрепления провода, идущего в дом. Проволока должна иметь сечение не менее шести квадратов. Он прикреплен к болту, а затем ведет к электрическому щиту.

Так как заземление в частном доме мы делаем своими руками, необходимо убедиться, что оно установлено правильно. Для проверки исправности системы используются специальные устройства. Если все вышеперечисленные действия выполнены достаточно правильно, то устройства будут показывать нормальные данные. В противном случае что-то пошло не так и нужно перепроверить заземление, так как его надежность и исправность оставляют вопросы.

Рано или поздно любой из вас столкнется с тем, что ему расскажут о том, что цифровую технику нужно заземлить или прочтите это в инструкции по эксплуатации. Но немногие понимают важность наличия земли. Поэтому подумайте об этом, когда будет слишком поздно. Многие из вас слышали о статическом электричестве и его влиянии на электронику. Не забывайте, что помимо статики есть еще и блуждающие токи. Часто они возникают во время грозы или сильного электромагнитного импульса.Все эти разряды должны уходить в землю, не создавая разности потенциалов. Только есть одна проблема, куда девается накопленный заряд, если нет выхода из системы, то есть заземления? Ладно, заряд идет либо на внутренние компоненты цифровых устройств, либо на вас, при прикосновении к системному блоку.

При работе с электрическими сетями подумайте о собственной безопасности; любое неправильное соединение может быть закорочено с соответствующими последствиями. Приступая к прокладке локальных сетей или протягиванию ЛЭП, убедитесь, что кабель исправен, с помощью тестовых наборов.Устройства этого класса помогут всесторонне протестировать линию и устранить оголенные участки.

Если ваше оборудование не заземлено, то помимо вышеперечисленных проблем есть еще кое-что. Один из них — это подключение цифровой техники, а второй — срабатывание средств защиты в цепях питания. Что касается первого, то для нормальной работы оборудования требуется заземление. Например, блок питания ATX заземляется на корпус, оттуда заземление идет на корпус компьютера, с которого должно быть снято повышенное напряжение.Во второй ситуации проблема в том, что как бы безупречно и дорого ни сетевой фильтр или блок бесперебойного питания Вы не включили блок питания компьютера, то без заземления он становится обычным удлинителем, то есть без функций защиты буду работать.

Типичные ошибки заземления:

Первый и наиболее распространенный метод — заземлить сеть в системе отопления или трубопроводе. Преимущество этого метода в том, что очень легко получить уверенный контакт с землей, и вам не придется выполнять какую-либо тяжелую работу, кроме как проложить провод к трубе.Недостатком является то, что любой, кто прикоснется к трубе или водяной струе, может получить удар электрическим током. Поэтому использовать этот метод категорически нельзя!
Второй распространенный метод — это заземление на ноль, то есть включение нуля и заземления в один провод. Решение в основном работает, но если произойдет смена фазы и нуля, то все ваше оборудование немедленно превратится в фейерверк. В этом случае в лучшем случае сгорит только электроника. В худшем случае фаза пройдет через вас. Поэтому использовать этот метод тоже нельзя.
Также можно увидеть такой способ выполнения, как подключение к другим системам заземления. Например, подключите нулевой провод к земле газопровода или молниеотвода. В принципе, этот способ сработает, но если молниеотвод сработает, то все оборудование, которое будет контактировать с ответвлением, сгорит. Вероятность такого случая хоть и невелика, но есть. Что касается газопровода, то можно получить либо штраф от газовой службы, либо поражение электрическим током на кухне (в худшем случае — взрыв!).

Если вы не остановились на одном из вышеперечисленных способов, значит, вы сделали правильный выбор.

Для организации заземления отдельной электрической цепи необходимо сделать отдельное заземление. Возможны два варианта: первый — организация заземления в квартире, второй — в частном доме:

Организация заземления в квартире

Организация заземления в квартире — вопрос сложный, так как обычно каждая квартира подключается к общему заземлению.Если у вас его нет, то нужно сначала уточнить в местной электросетевой компании, как устроена сеть заземления, и только потом что-то делать самостоятельно.

Чаще всего общий заземляющий провод прокладывают возле счетчиков электроэнергии. Оттуда и нужно протянуть землю по всей квартире. Если нет заземляющего провода и устроить общую сеть, заземление тоже не светит, то остается только одно: вывести землю. То есть отдельно организовать заземляющий контур снизу дома и протянуть от него «землю» в квартиру.

Организация заземления в частном доме

Организация заземления в частном доме осуществляется несколькими способами. Самый простой — протянуть заземляющий провод до естественного контура заземления. Это может быть канализация (сам железный резервуар!) Или труба колодца (это внешняя труба, которая в основном отвечает за то, чтобы колодец не был засыпан песком и не контактировал с водопроводной трубой!).

Создание заземления

Если на участке нет естественных контуров заземления, то нужно построить свои собственные.Для этого выберите на участке место для установки заземления, а также материал для схемы. Место для установки контура выбирается исходя из состава почвы. Именно состав почвы будет влиять на характеристики почвы, а также на ее эффективность. Что касается грунта, то предпочтение отдается торфяно-суглинистому составу, поскольку его стойкость в несколько раз меньше, чем у песка. Если у вас вокруг песчаник, то установка усложнится тем, что контур необходимо контактировать с влажным слоем земли как минимум двумя электродами.

Пошаговая инструкция:

На месте установки контура заземления нужно выкопать траншею глубиной до одного метра и шириной не более полуметра, в которую будет проложена сама цепь. Траншея может иметь форму треугольника или вытягиваться одной сплошной линией. Практически без разницы.
Теперь необходимо забить вертикальное заземление на глубину не менее 1,5 метра в углах траншеи или на расстоянии, равном длине вертикального заземления пополам.
В качестве заземления могут использоваться стальные трубы диаметром 16 мм для вертикального заземления или 32 мм для горизонтального, а также стальной уголок с толщиной стенки не менее 4 мм (40x40x4) или арматура с поперечным сечением. площадью не менее 10 мм кв.
Как только вертикальные заземлители будут вбиваться в землю, они соединяются между собой стальными полосами. Их размер должен быть не менее 40 × 4 мм. Крепятся к заземлению с помощью сварки. Это необходимо для надежного контакта, но можно использовать болтовое соединение — это не будет промахом!
Когда основная цепь заземления готова, заземляющий провод ведет от нее к распределительному устройству.То есть соедините выход заземления измерителя с заземлением вашей схемы с помощью толстого провода и, желательно, стальной полосы.
После полной установки схемы и ее коммутации с сетью необходимо ее проверить. Правда, сделать это не так-то просто, так как для этого потребуется специальное оборудование, либо нужно будет вызвать электриков, специально занимающихся этими измерениями.

Электроды вертикального контура заглублены с большим запасом, а также касаются влажного слоя почвы.
Сеть заземления надежно сварена.
Сеть заземления имеет низкое сопротивление, а также очень высокую проводимость и площадь поперечного сечения проводников.
Контакт с землей происходит непосредственно с металлом проводника и почвой.
Конструкция не имеет сильных следов коррозии.
Для отвода избыточного электрического тока от системного блока достаточно закрепить заземляющий провод на корпусе, предварительно обесточив оборудование!
Будьте осторожны, подключая образовавшуюся цепь к электрической цепи, возможен разряд.
Используйте резиновые перчатки и инструмент, изолирующий от электрического тока.
Если вы не уверены в своих силах, откажитесь, доверив создание специалисту — электрику!

Таким образом, правильно установленная цепь заземления всегда может защитить вас от поражения электрическим током, а также защитить компьютер от коротких замыканий и перегорания элементов в цепи.

Одним из самых известных, распространенных и применяемых видов электрозащиты от поражения электрическим током является использование заземляющих металлических корпусов различного оборудования и электроприборов.
Но, несмотря на знакомое слово, лишь немногие рядовые потребители электроэнергии знакомы с понятиями заземления. Более того, даже среди специалистов идут жаркие споры о правильности различных способов заземления по новым правилам.
Также очень часто можно наблюдать ситуацию, когда сотрудники энергоснабжающих компаний сами неосознанно нарушают или намеренно нарушают нормы и правила относительно заземления и всего, что с этим связано.
Согласно нормам ПУЭ, указанным в п. 1.7.28, заземлением называется электрическое соединение, выполненное особым образом с помощью проводников любой точки электрической сети, электроустановки, электрооборудования или электрооборудования с зарядное устройство (заземляющее устройство).
Народное заземление
Многие недооценивают важность заземления, считая его бюрократической формальностью, несмотря на очень веские аргументы и требования постулатов электробезопасности.
Также среди обычных пользователей существует путаница с определением этого понятия: многие люди думают о заземлении как о металлическом штыре, вбитом в землю, в то время как другие считают заземление соединения с металлическим шкафом электрической панели, а другие путают этот термин с обнулением.
Все приведенные выше представления могут быть правильными только при соблюдении требований стандартов седьмой редакции OLC, которые будут рассмотрены ниже.

контур заземления
Если говорить об представлениях людей о металлических штырях как заземляющем устройстве, то его можно считать правильным, если его сопротивление не более 30 Ом.Говоря о заземлении бытовой техники с помощью защитного проводника РЕ, подключенного к этажному электрощиту, необходимо, чтобы в нем была проведена правильная разводка.
Что касается, он должен использоваться во вводном распределительном устройстве (ВРУ).
Принципы защиты земли
Чтобы понять термины и их значения, необходимо рассмотреть принципы защиты с заземлением, а также понять различия существующих систем.
Принципы защиты:
Снижение до минимального безопасного значения разности потенциалов, которая возникает между заземленным проводящим корпусом оборудования и другими проводящими поверхностями, которые электрически связаны с землей;
Утилизация опасного напряжения, возникающего на корпусе электрического прибора.
Инициирование срабатывания защитного выключателя и УЗО из-за токов утечки, возникающих при замыкании фазного провода на заземленный корпус электрооборудования.
В случае использования УЗО при контакте с фазным напряжением оно мгновенно отключается от заземленного корпуса, поскольку реагирует на небольшие токи. Если сеть защищена только автоматическим выключателем или предохранителем, может потребоваться время для срабатывания.

Чем меньше сопротивление заземления (допускается не более 30 Ом), тем больше будет ток короткого замыкания, тем быстрее сработают автоматические выключатели.
Требования новых правил
ПУЭ седьмой редакции существенно отличается от предыдущей в части, в которой прописаны принципы и стандарты выполнения заземления.Подразумевается, что в старых домах, построенных до 1997 года, электроснабжение квартир и домов осуществлялось в однофазной сети по двухпроводной системе — фаза L и нулевой N, либо в трехфазной сети. сетка по четырехпроводной — три фазы и ноль.
Эта старая система называется TN-C. Согласно ПУЭ, электроснабжение новостроек или любая модернизация электросети в старых домах должна осуществляться исключительно по системе TN-S или TN-C-S.
Более подробно эти системы будут рассмотрены ниже, чтобы защитить их домашнюю электросеть, если она все еще работает по устаревшим стандартам.
Чтобы определить, как дела с проводкой, узнать, есть ли заземление в хрущевке или другом старом доме, нужно проверить, сколько проводов идет для входа в квартиру, а также заглянуть в электрощиток.
Введение в полиэтиленовый провод
Характерной чертой правильных систем является наличие третьего защитного провода PE, определение которого на английском языке аналогично понятию «земля», существующему среди электриков: защита заземления — защита заземления.
Означает, что данный провод PE имеет электрическое соединение с зарядным устройством, то есть заземлен, и с его помощью заземляются все корпуса бытовой техники, подключенной к сети с помощью трехконтактной розетки.

В международной цветовой идентификации изоляция провода PE обозначена желтым с продольной зеленой полосой.
Но не всегда наличие трехпроводной проводки у входа в квартиру свидетельствует о соответствии нормам TN-S, или TN-S-S, зачастую подключение защитного провода не соответствует нормам.Чтобы самостоятельно проверить правильность подключения, следует ознакомиться с существующими системами заземления и способами их выполнения.
Расшифровка систем заземления
Для ознакомления с системами заземления необходимо разобрать, что означает каждая буква в их обозначениях.
TN происходит от французского словосочетания «Terre-Neutral», которое означает «земля — нейтраль», система с глухой заземленной нейтралью.
Электромонтаж следует производить не на одном болте, как это часто бывает (грубое нарушение), а на отдельных зажимах.

клемма заземления
Разделение должно происходить перед счетчиком, после чего проводники не должны никуда подключаться.

Шина N должна быть на изоляторе и подключена к шине PE (которая часто обозначается символом заземления) с помощью перемычки для упрощения измерений.

Принципиально схема разделения PEN не отличается, если имеется входной автоматический выключатель или выключатель, предохранители и прямое подключение счетчика или с использованием трансформаторов тока.
Приведенные выше схемы и фотографии приведены не в качестве руководства к действию, а для того, чтобы жильцы многоквартирного дома имели наглядное пособие, как должно выглядеть заземление в случае модернизации системы электроснабжения до новых стандартов.

Самозаземление
Если система старая, то необходимо либо потребовать доработку, подав петицию на весь дом, либо сделать заземление в квартире своими руками, но не нарушая правил.
Очень часто многие советуют выполнять в доме по трехпроводной системе, но нигде не подключайте шину РЕ, дожидаясь лучших времен. Этот способ допустим только с применением УЗО, потому что при появлении опасного напряжения на корпусе одного электроприбора оно по проводу РЕ распространится на все другие электроприборы, и от поломки спасет только УЗО.

Но в другой бытовой технике могут быть подключены к корпусу помехоподавляющие конденсаторы, из-за них системный блок Компьютер иногда щипается.
Это не опасно, но несколько электрических устройств, подвешенных на одном проводе РЕ, не подключенном к земле, будут мешать друг другу. Поэтому единственный выход в квартире — через систему ТТ (две глухазаземленные нейтрали), и ждать модернизации.
В этой системе отдельно заземленный защитный провод PE и нулевой рабочий провод нигде не соприкасаются. Запрещается использовать в качестве трубопроводов коммуникации. Эти иллюстрации помогут вам сделать заземление
самостоятельно.

Система ТТ, которая не боится нулевых разрывов, очень популярна в сельской местности, где качество воздушных линий очень низкое.

Для частного дома также есть возможность выполнить разделение PEN на вводной панели TN-S-S при условии соответствия сечений вводных проводов.

Разделение за счетчиком будет негативно воспринято государственными органами из-за возможного неправильного учета электроэнергии.

На каком расстоянии от дома должна находиться заземляющая штанга? | Руководства по дому
Гас Стивенс Обновлено 10 декабря 2018 г.
Установка хотя бы одного заземляющего стержня входит в число методов заземления, которые в настоящее время рекомендуются статьей 250 Национального электрического кодекса (NEC), чтобы обеспечить безопасный путь к заземлению для бытовой электросети. системы.В то время как заземление каждой отдельной электрической ветви в доме ведет к главной электрической панели, сама панель должна быть надежно заземлена на центральное заземление. Раньше это требование выполнялось путем заземления на подземную трубу холодной воды. Однако статья 250 NEC и многие местные нормы и правила теперь рекомендуют дополнить заземление водопровода, по крайней мере, одним другим методом заземления. Это может быть один стержень заземления длиной 8 футов, полностью погруженный в землю.
Расстояние от электрической панели
Статья 250 NEC не определяет минимальное или максимальное расстояние между главной электрической панелью и заземляющим стержнем.Поскольку панель должна быть соединена с заземляющим стержнем с помощью скрытого медного провода, согласно передовой практике, чем короче расстояние до заземляющего стержня, тем эффективнее заземление. Стандартный размер медного провода не должен быть меньше, чем № 6, и большинство норм рекомендуют провод № 4. Если заземляющий стержень расположен далеко от главной электрической панели, может потребоваться более толстый провод № 3. В областях, где нормы требуют наличия двух заземляющих стержней из-за высокого электрического сопротивления в почве, стержни должны располагаться на расстоянии не менее 6 футов друг от друга и соединяться между собой скрытой перемычкой.
Расстояние от дома до заземляющего стержня
Статья 250 NEC не определяет расстояние от дома до заземляющего стержня. Но 8-футовый стержень следует вбивать в землю достаточно далеко от дома, чтобы он не касался подземного бетонного основания дома, которое выступает горизонтально примерно на 1 фут от основания фундамента. Чтобы гарантировать отсутствие помех со стороны фундамента, заземляющий стержень следует размещать не ближе 2 футов от внешней стены дома.
Правильное заземление | ISEMAG
7 советов по безопасности и надежности:
Обсуждаем ли мы центр обработки данных, объект 9-1-1 или даже коммерческого пользователя, такого как отель, нагрузки для обработки данных и чувствительное оборудование являются жизненно важной частью конечного использования, а простой этого оборудования является дорогостоящим или катастрофическим . Вот почему проектирование или переоборудование из соображений качества электроэнергии часто обходится очень недорого по сравнению с альтернативами и значительно дешевле при внедрении в начале строительства.
Первый факт, который необходимо учитывать, заключается в том, что подавляющее большинство проблем с качеством электроэнергии в здании возникают внутри самого здания. В результате IEEE, LPI и аналогичные организации выпустили руководящие принципы проектирования и рекомендуемые методы, которые, как известно, значительно сокращают, если не устраняют, частоту и серьезность проблем, связанных с качеством электроэнергии. Национальный электрический кодекс (NEC) и аналогичные документы не являются руководствами по проектированию качества электроэнергии.
Во многих случаях просто недорогие методы могут помочь предотвратить или смягчить проблемы, особенно при установке во время строительства или во время капитального ремонта здания.
Почему заземление?
Вот 2 примера, которые иллюстрируют важность заземления:
Пример A. Федеральный кредитный союз школ Suncoast управлял центром обработки данных, контролирующим сеть банкоматов банка. Однажды ночью молния ударила по фидерам центра обслуживания, оторвав электросчетчик от внешней стены. (См. Рисунок 1.)
Рис. 1. Поддон счетчика (справа) был разрушен молнией и полностью оторван от стены.
У банка не было простоев или повреждения оборудования, потому что он осознал важность надлежащего заземления.Компания Suncoast установила систему с 7 уровнями защиты от перенапряжения и подключила ее к внешней системе заземления с сопротивлением заземления менее 5 Ом. В результате молния попала в землю, минуя здание и его оборудование, что представляло собой более резистивный путь.
При разработке системы молниезащиты представьте себе шар радиусом 150 футов, катящийся по внешней поверхности конструкции. Принятая теория гласит, что каждая точка под этим мячом защищена, в то время как каждая точка в радиусе 150 футов уязвима (см. Рисунок 2.)
Рис. 2. Везде, где катящийся шар касается, уязвимо. Области в тени мяча обычно защищены.
Пример B: Фотография на Рисунке 3 представляет собой реальный список автоматических выключателей на панели объекта, на котором размещены 5 радиостанций во Флориде. Обратите внимание, что огни парковки и двигатель лифта находятся на той же панели, что и чувствительные нагрузки, такие как пожарная сигнализация. В случае удара молнии в опоры парковки электроника во всем здании окажется под угрозой.Чувствительные нагрузки всегда должны находиться на отдельной панели, изолированной от двигателей и нечувствительных нагрузок.
Рисунок 3. Моторные нагрузки, стойки парковки, кондиционеры на одной панели с пожарной сигнализацией.
Сделайте правильный выбор
NEC позволяет использовать металлический кабелепровод в качестве пути заземления. Хотя металлический кабелепровод действительно действует как экран от радиочастот (RF), важно знать, что соединения затянуты правильно и не подвержены коррозии. Рассмотрим коридор на рисунке 4, расположенный в центре обработки данных.Согласитесь ли вы на то, что на текущем пути через каждые 10 футов в этом забеге будет стоять сустав? Лучше всего всегда использовать полноразмерный заземляющий провод, по крайней мере, такой же большой, как и фазные проводники.
Установщики
иногда запрашивают так называемое «чистое заземление» для своего оборудования, ошибочно полагая, что их оборудование не нужно подключать к другому оборудованию в окружающей среде. Эта практика опасна и незаконна.
Рис. 4. Кабелепровод — сомнительный путь заземления для этих цепей в центре обработки данных.
Практика устанавливает несколько путей к земле, таким образом, используя землю в качестве проводника. Это нарушает кодекс NEC. Кроме того, наличие отдельных заземлений может создать опасность поражения электрическим током между соседним оборудованием. Помните, что все оборудование должно быть подключено к одной общей системе заземления. (См. Рисунок 5.)
Так называемые «чистые земли» являются незаконными и могут представлять угрозу безопасности. Соседние части оборудования могут иметь разное напряжение, если земля используется в качестве проводника.
В обычной схемотехнике заземляющий провод подключается к коробке, в которой находится электрическое устройство, а также к каждой панели на обратном пути к сервису. Он может быть загрязнен шумом на заземляющих проводниках соседних цепей, возможно, нечувствительными нагрузками.
Рис. 5. Обратите внимание, что изолированное заземление (IG) расположено на изолированной шине и простирается от чувствительного оборудования до точки обслуживания, не смешиваясь электрически с другими цепями на этом пути.
Гораздо лучшая идея — это изолированное (иногда называемое изолированное ) заземление. В этой схеме заземляющий провод полностью отделен и изолирован от любых смежных нагрузок на всем пути вплоть до точки обслуживания.
Пример хорошей установки — центр обработки данных, принадлежащий и управляемый Markley Group в центре Бостона. Эти методы подходят для любого объекта, в котором находится чувствительное оборудование, а не только для центров обработки данных.
Во всем здании есть двойная понижающая служба.Два источника питания от электросети, питающие пару подстанций мощностью 5 МВА каждая, в каждой из которых установлено по три понижающих трансформатора. Повсюду действуют 2 системы распределения. Затем к каждому элементу оборудования подводятся цепи «A» и «B». Ответвительные цепи как минимум на 1 размер больше, чем требуется NEC для ограничения падения напряжения. Медь используется для всей проводки. В каждом компьютерном зале есть свой заземляющий провод (но не кабелепровод) к главной шине заземления, расположенной в подвальном помещении, как показано на рисунке 6. Нагрузки никогда не смешиваются.Трубопроводы не используются совместно с другими цепями; каждая цепь находится в своем собственном канале.
Рис. 6. Основная шина заземления, расположенная в подвальном помещении. Обратите внимание, что каждый канал помечен как источник.
7 вспомогательных методов
Метод 1: разделение чувствительных электронных нагрузок от другого оборудования
Энергочувствительное оборудование от отдельных выделенных ответвленных цепей, исходящих от отдельных панелей, питаемых от отдельных фидеров обратно к главному служебному входу.Нейтрали и заземляющие проводники также необходимо держать отдельно. Не смешивайте чувствительное оборудование со стандартными нагрузками, нагрузками двигателей или внешних нагрузок.
Метод 2: ограниченное количество розеток на цепь
Максимум от 3 до 6 розеток на цепь рекомендуется вместо 13, разрешенных кодом для цепи на 20 ампер. Это сведет к минимуму количество и разнообразие схем совместного использования чувствительного оборудования, уменьшит падение напряжения, уменьшит вероятность взаимодействия и оставит место для дальнейшего расширения или замены оборудования.
Метод 3: кабелепровод как путь заземления
Металлический кабелепровод, должным образом заземленный, обеспечивает экранирование проводников от радиочастотной энергии. Тем не менее, не пропускайте заземляющий провод (зеленый изолированный медный провод) независимо от материала кабелепровода. Это необходимо для безопасности, а также для обеспечения непрерывного заземления с низким сопротивлением. Заземляющий провод должен быть не меньше диаметра фазных проводов и проходить внутри металлического кабелепровода, а не снаружи.
Метод 4: Падение напряжения
Хотя NEC допускает падение напряжения до 5% в комбинированных цепях ответвления и фидера, рекомендуемая практика заключается в проектировании с учетом падения напряжения не более 3% при полной нагрузке в комбинированных цепях питания. чувствительное оборудование.Это означает, что калибры проводов часто должны быть больше, чем требуется в соответствии с минимальными требованиями. Но побочным преимуществом проводников большего сечения является то, что более крупные проводники часто экономят достаточно энергии из-за их более низкого сопротивления, чтобы компенсировать более высокую начальную стоимость с короткой окупаемостью.
Метод 5: Материал проводника
Вероятность проблемных соединений и коррозии снижается при использовании медных проводников. При использовании меди особые меры предосторожности при установке не требуются, а требования к техническому обслуживанию снижаются.Специальные ингибиторы коррозии не нужны. Благодаря превосходной возможности подключения снижается риск сбоя, связанного с качеством электроэнергии.
Метод 6: Кольца заземления
Скрытое внешнее кольцо заземления — это метод, помогающий достичь низкого импеданса системы заземления здания и самой земли, а также удобное средство для соединения различных заземлений, ведущих от здания. Кольцо заземления в сочетании с заземляющими электродами (см. Методику 7) обеспечивает лучшую систему
Метод 7: Глубина заземления
В случае недостатка недвижимости для работы или в условиях необычно высокого удельного сопротивления грунта могут потребоваться глубокие грунты.Длинные заземляющие стержни из медной трубы, иногда длиной в десятки или сотни футов, в просверленных отверстиях, в редких случаях не редкость.
Молния
Задача системы молниезащиты — обеспечить легкий путь прохождения энергии молнии с низким импедансом; максимизация тока; и, наоборот, оборудование должно представлять путь с высоким импедансом, минимизируя ток.
Использование стального каркаса здания в качестве токоотвода направляет энергию молнии непосредственно внутрь здания, где она может повредить данные или оборудование или соединиться с электропроводкой.В качестве токоотводов рекомендуется использовать отдельные медные проводники.
Системы молниезащиты и устройства защиты от перенапряжения должны быть подключены к системе заземляющих электродов с низким сопротивлением для работы. Сопротивление заземления следует проверять при установке и периодически проверять, в зависимости от имеющегося опыта, ежегодно или раз в полгода. IEEE и другие рекомендуют не более 5 Ом на землю.
Выводы
Следуя рекомендациям, изложенным выше, вероятность проблем с качеством электроэнергии сводится к минимуму.Однако в этой статье дается только общий обзор некоторых широко используемых методов улучшения качества электроэнергии. Это ни в коем случае не полный справочник по теме. Помните, что кодексы минимальны, иногда неадекватны и на шаг опережают незаконные методы. Часто рекомендуется превышение минимального кода.
В случаях, когда на существующем объекте возникают проблемы с качеством электроэнергии, необходимо провести тщательное исследование, чтобы определить наилучший курс действий. Решения могут быть такими же простыми, как перемещение некоторых нагрузок между ответвлениями, небольшое изменение проводки или дополнительные ответвления.В сложных случаях рекомендуется профессиональная инженерная помощь.
Фотографии любезно предоставлены Ассоциацией производителей меди. (www.copper.org)
Сохранить
Сохранить
Проверка заземления и соединения в жилых плавательных бассейнах
Ник Громико, CMI® и Кэти Макбрайд

По данным домашней инспекции InterNACHI Стандарты практики, инспектор не требуется для проверки бассейнов или спа.Однако изучение основных компонентов и функций жилых бассейнов с уделением особого внимания постоянным подземным бассейнам поможет инспекторам выявить дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является правильное заземление и соединение электрического и металлического оборудования бассейнов и спа.
Безопасность прежде всего
Важно помните, что вода и электричество несовместимы. Домашние инспекторы должны посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы заниматься электричеством работают сами.Всегда соблюдайте осторожность и используйте средства индивидуальной защиты. оборудование. При осмотре будьте внимательны к своему окружению, особенно когда поблизости есть электрические компоненты и вода. близость друг к другу.
Никогда не беритесь за провода или компоненты, не отключая их от источника питания. Носить обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или осмотр электрооборудования. Обязательно укажите все цепи, относящиеся к оборудование для бассейнов.При осмотре бассейна или спа-салона проверьте, нет ли незаконченного или плохого качество изготовления, особенно с электрическими компонентами, проводкой и монтаж.
При проведении только визуальный осмотр, используйте только глаза, а не руки. Не открывать все, что не требуется открывать, особенно электрические комплектующие, коробки и панели.
Проверить провод заземления соединения, ослабленные провода и кабелепроводы, а также утечки воды. Помните, что вода эффективный проводник электричества.Если есть электрическая проблема с оборудование бассейна, может произойти неисправность и зарядить весь бассейн или спа, что делает его смертельно опасным.

Заземление
Электрический оборудование для бассейнов должно быть заземлено и подключено с помощью электропроводки. в соответствии с NFPA 70 National Electric Code® (NEC®).
Следующие должны быть заземленным:
все электрооборудование, связанное с циркуляционной системой;
все электрическое оборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
все светильники сквозные и подводные светильники;
щитовые панели, обеспечивающие электроэнергией оборудование, связанное с бассейном;
GFCIs:
корпуса трансформаторов и источников питания;
коробки распределительные; и
двигатели для бассейнов
.
Заземляющие и соединительные клеммы должны быть определены как используемые для влажных и агрессивных сред. Заземление и Клеящие соединения должны быть выполнены из меди, медного сплава или нержавеющей стали. Их также следует перечислить для непосредственного захоронения.
Светильники и соответствующее оборудование также должно быть заземлено. Все узлы освещения и светильники должны быть подключены к изолированному медному заземлению провод не менее 12 AWG. Где неметаллический трубопровод установка изолированной медной перемычки 8 AWG может быть требуется в трубопроводе.Светильники для влажных ниш, снабженные гибким шнуром, должны все открытые нетоковедущие металлические части должны быть заземлены.
Заземляющий провод оборудования должен быть проложен с фидерными проводниками между клемма заземления щитка оборудования бассейна и клемма заземления применимого сервисного оборудования.
Склеивание
Требуется склеивание получить все металлические части электрооборудования и неэлектрический металл части конструкции бассейна / спа для достижения равного электрического потенциала.Склеивание металлических частей электрооборудования образует низкоомный путь для короткого замыкания ток обратно в цепь источника для отключения устройства защиты от перегрузки по току. Для заземления оборудования, следует провести отдельный изолированный медный заземлитель. к клемме заземления оборудования на главной сервисной панели. Листовой металл Винты нельзя использовать для соединения заземляющих проводов.
Следующие части бассейнов, спа и гидромассажных ванн должны быть соединены между собой проводниками не менее 8 AWG, или с использованием жесткого металлического кабелепровода, в том числе:
токопроводящие оболочки бассейнов, включая заливной бетон, напыленный бетон и бетонные блоки с окрашенными или оштукатуренными покрытиями;
Сталь
конструкционная арматурная;
сетка медная жила;
поверхности по периметру, выступающие на 3 фута по горизонтали за внутренние стены бассейна, спа или гидромассажной ванны.Поверхность по периметру, которая простирается менее чем на 3 фута и отделена от бассейна перегородкой, требует эквипотенциального соединения со стороны бассейна от перегородки. Должно быть обеспечено соединение с поверхностями по периметру, которые должны быть прикреплены к бассейну, спа и гидромассажной ванне, армируя стальную или медную проволочную сетку как минимум в четырех точках вокруг бассейна, спа или гидромассажной ванны. Есть некоторые исключения;
металлические детали;
подводное освещение;
металлическая фурнитура;
электрооборудование; и
все фиксированные металлические детали.
Склеивание стыковочное металлические части для образования токопроводящей дорожки, которая приведет к электрическая непрерывность между компонентами, чтобы гарантировать, что электрическая потенциал будет одинаковым во всем. Это называется эквипотенциальным склеивание. Сохранение электрического потенциала на одном уровне снижает опасность создается блуждающими токами в бассейне или в земле вокруг бассейна. Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет устранять градиенты напряжения (или различия в электрическом потенциале) с одного часть бассейна в другую, а от металлического оборудования в бассейн вода.
Ниже приводится общий список элементов, требующих эквипотенциального соединения:
все металлические части бассейна и спа;
металлическая арматура бассейна, спа, бортика, раковины, каркаса и т.д .;
кожухи и кронштейны навесных светильников;
цельнометаллическая фурнитура;
металлические части оборудования;
электрические приборы и средства управления;
металлические кабели и кабельные каналы, металлические трубы и все металлические части; и
,
водонагревателей с номиналом более 50 ампер.
Соединительный провод должен быть не менее 8 AWG. или более крупная твердая медь.
Скрепленные детали
Все металлические части конструкции бассейна, включая арматурный металл, должны быть склеены между собой с использованием одножильных медных проводов (изолированных, покрытых или неизолированных) и не менее 8 AWG, или с жестким металлическим трубопроводом из латуни или другого коррозионно-стойкого металла. Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см. к Разделу 250.8).
Все подводные металлические кожухи осветительных приборов должны быть склеены, а также вся металлическая арматура внутри или прикреплен к конструкции бассейна. Металлические части электрооборудования, относящиеся к система циркуляции воды — включая насосы, моторы, металлические части бассейна крышки и сопутствующее оборудование — должны быть приклеены. Все неподвижные металлические части должны быть склеены, включая кабели в металлической оболочке и кабельные каналы, металлические трубы, металлические навесы, металлические заборы, металлические двери и металлические оконные рамы.
Корпуса бассейнов
Приклеивание к требуется токопроводящая оболочка бассейна. Заливной бетон, напыленный бетон и бетонный блок с покрытиями следует считать проводящими материалами.
Неинкапсулированный конструкционная арматурная сталь должна быть скреплена стяжными проволоками. Инкапсулированный конструкционная арматурная сталь должна быть установлена с медью 12×12 дюймов проводниковая сетка. Сеть должна быть изготовлена из неизолированного твердого материала минимум 8 AWG. медные проводники, соединенные друг с другом во всех точках пересечения, и сетка должны соответствовать форме бассейна, а также быть закреплены внутри бассейна или под ним. более 6 дюймов от внешнего контура раковины бассейна.
Поверхности по периметру
По периметру поверхность, которая считается склеенной, — это площадь, простирающаяся на 3 фута горизонтально за внутренними стенами бассейна, включая грунтовые поверхности и другие виды мощения. Приклеивание к периметру поверхности могут быть прикреплены к арматурной стальной или медной проводящей сетке бассейна минимум 4 точки по периметру бассейна.
Сводка
электрическое оборудование для бассейнов должно быть заземлено и подключено методы электромонтажа в соответствии с NFPA 70 National Electric Code®.
