Правильный монтаж тёплого пола: Монтаж теплого пола своими руками в 12 шагов. Схемы укладки

Содержание

15 ошибок при монтаже тёплого пола

Правильный монтаж теплого пола с водяным теплоносителем выполнит только опытный и образованный мастер. Некомпетентный человек в вопросах отопления обязательно допустит ошибки. Это приведет к потере денег и времени, потому что придется переделывать систему.

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.



1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты.

Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2. Прокладка труб выполняется с неправильным шагом

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом. Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления.

Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

Большая длина теплового контура системы, из-за чего в трубопроводах увеличивается гидравлическое сопротивление. Поэтому теплоноситель плохо циркулирует. Рекомендуется при монтаже труб диаметром 16 мм создавать контур не длиннее 100 м. При нарушении правила придется устанавливать более мощный циркуляционный насос. В итоге увеличатся затраты на оборудование, возрастет износ трубопроводов, потребление электрической энергии и даже может возникнуть шум в трубах.

6. Подключение более 8 тепловых контуров к одной группе

Подключение более 8 тепловых контуров к одной распределительной коллекторной группе. Нарушение строительного правила повышает риск создания неработающей системы. В соответствии с европейскими стандартами разрешается подсоединять к одному коллектору максимум 12 контуров.

7. Установка неправильно подобранного насоса

Установка циркуляционного насоса с заниженной или завышенной мощностью. Слабое оборудование не обеспечит циркуляцию теплоносителя в системе. Поэтому часть или весь водяной пол не будет нормально прогреваться. В результате установки более дорогого мощного насоса появится постоянный перерасход электрической энергии во время эксплуатации системы.

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети.

Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает. При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной

нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой.

Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.



Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Правильная укладка водяного и электрического теплого пола

Поставьте лайк, поблагодарите автора за его труд!

   Часто взявшись делать монтаж электрического теплого пола, в самый ответственный момент монтажник задается вопросом о правильной укладке теплого пола. Следуя нашим небольшим рекомендациям Вы сделаете все правильно. Перед укладкой теплого пола обязательно удостоверьтесь, что основа не слишком холодная и не влажная. Это позволит в будущем сэкономить на коммунальных платежах, ведь самое главное в любом отоплении – уменьшение теплопотерь.

Как правильно сделать монтаж водяного или электрического теплого пола своими руками

Итак, для электрического  теплого пола правильная укладка будет:

1.            Если кабель имеет толщину более 5 мм и удельную мощность более 15 вт, то он требует стяжки, а шаг установки для напольного обогрева будет в приделах 10-15 см. Если же этот кабель используется не просто для комфорта, а для отопления шаг укладки будет 8-12 см.

2.            У тонкого нагревательного кабеля правильность установки 7-10 сам, без стяжки. Обычно толщина 3,5 – 4,2 мм, тонет в плиточном клею.

3.            Не забывайте, для монтажа кабельных систем вам понадобится монтажная лента или сетка с хомутами.

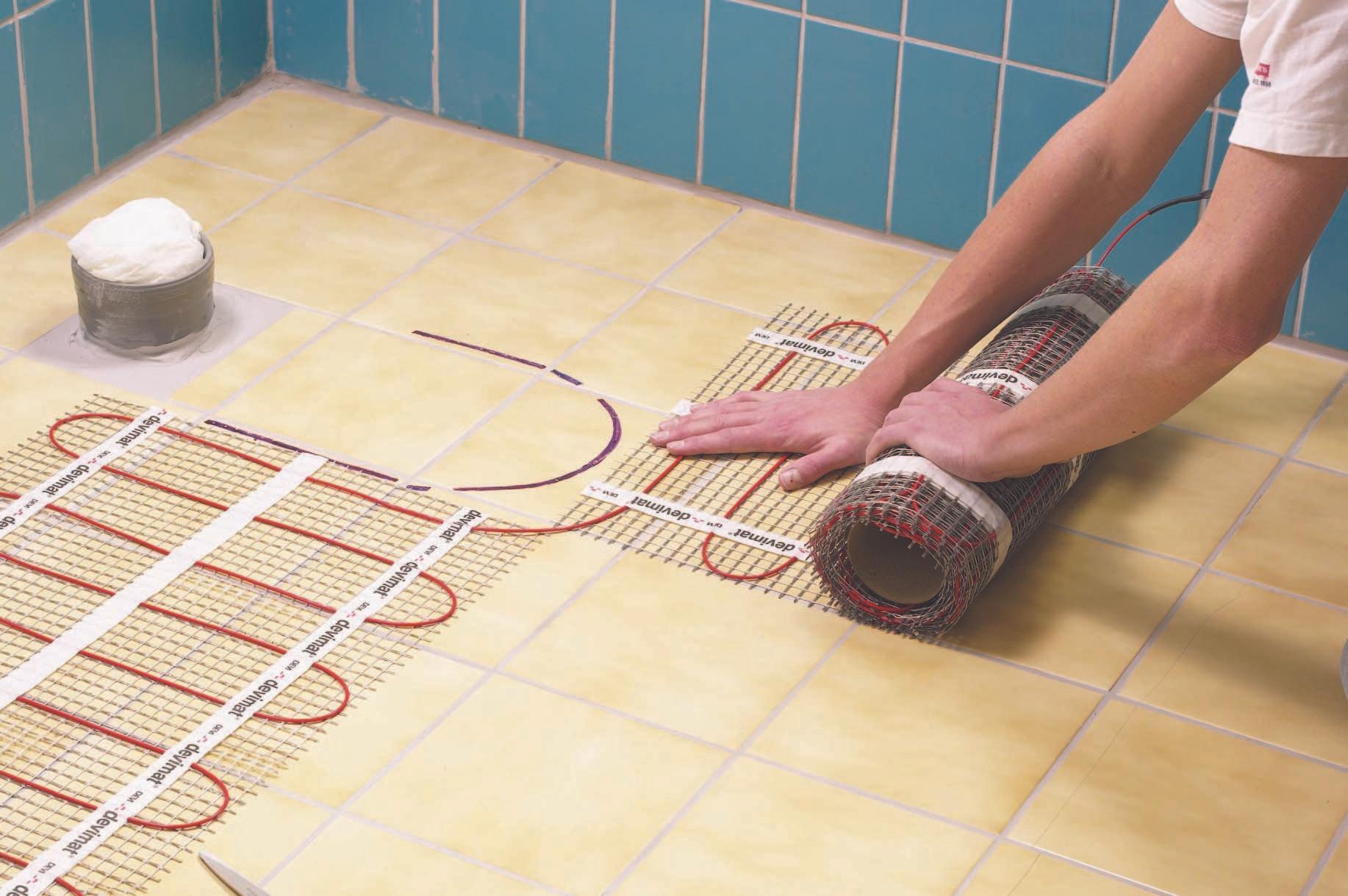

4.            Для нагревательного мата ничего особого не нужно. Разрезайте сетку где угодно. Не затрагивая кабель, уложите как угодно, после установки датчика укладываете плитку

5.            Важно в любой кабельной системе сильно не перегибать кабель, изгиб должен быть очень плавным.

6.            Инфракрасная пленка ложится медными шинами в низ, матовой стороной на верх, подсоединяется пайкой или клипсами из луженой меди. Под мягкие покрытия, такие как линолеум и ковролин накрывается дополнительно двп 3-5 мм для защиты от механических повреждений. В качества отражателя служит подложка под ламинат.

7.            Стержневой греющий пол укладывается по принципу нагревательного мата.

8.            Датчик температуры терморегулятора в кабельных системах укладывается между витками кабеля, в пленочном полу непосредственно под пленку — под карбон, в стержневом —  между полосками стержня по середине.

9.            Отступ от стен к напольному отоплению 5-15 см., от мебели 5-10.


О том, как выглядит правильно смонтированный теплый пол


Монтаж инфракрасной пленки: подложка не токо-проводящий вспененный полиэтилен 4 мм, вырезайте канавки для кабеля, накрывайте полиэтиленом 150-200 микрон


По поводу водяного теплого пола можно отметить следующее:



   От того, как уложен теплый водяной пол, зависит оптимальность и долговечность его работы. Перед началом установки шланга необходимо подготовить поверхность и уложить теплоизоляционный материал. Затем уложить армирующую сетку, если планируется заливка стяжки. В этом случае также не следует забывать, что по периметру помещения необходимо закрепить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.

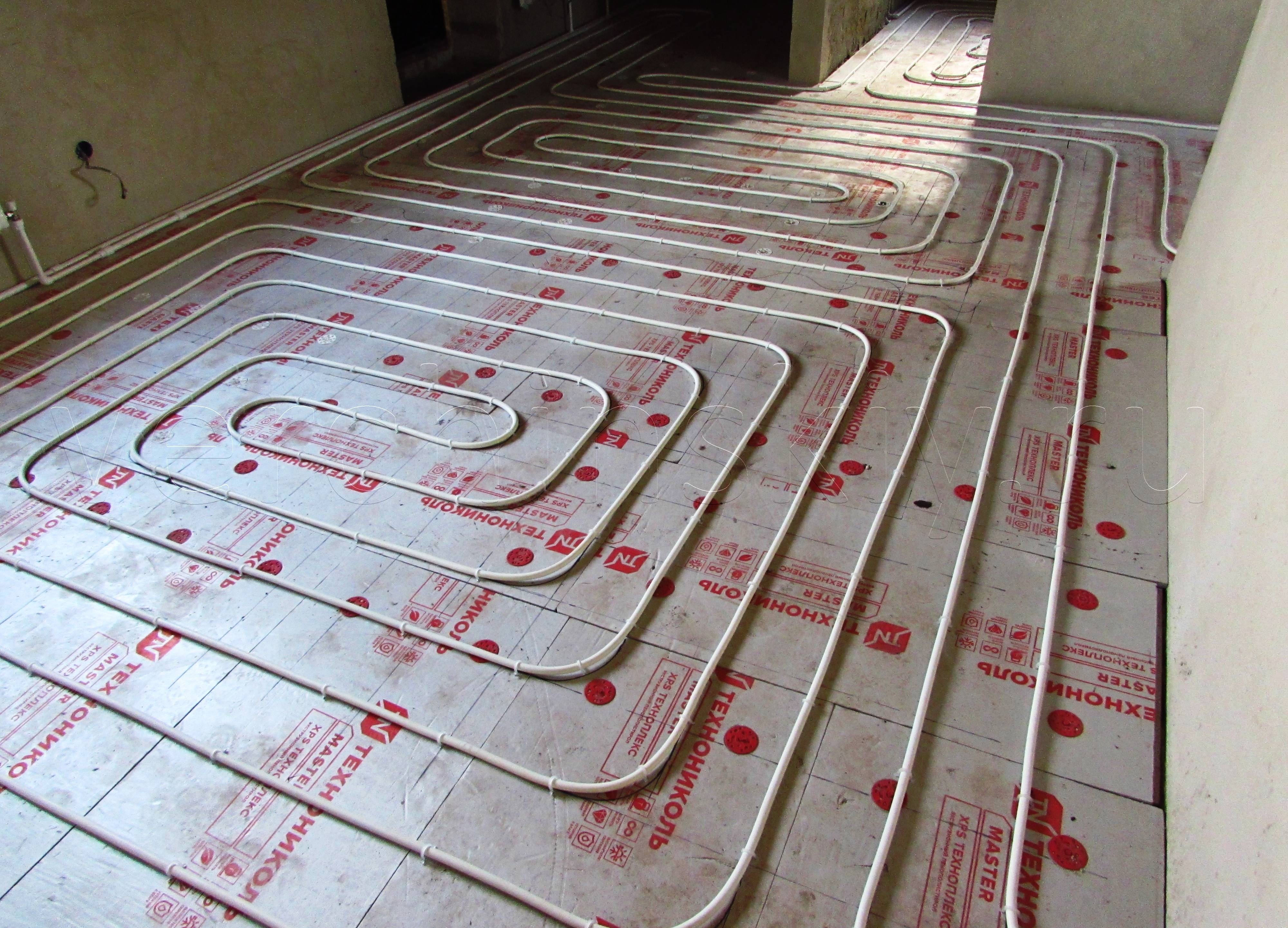

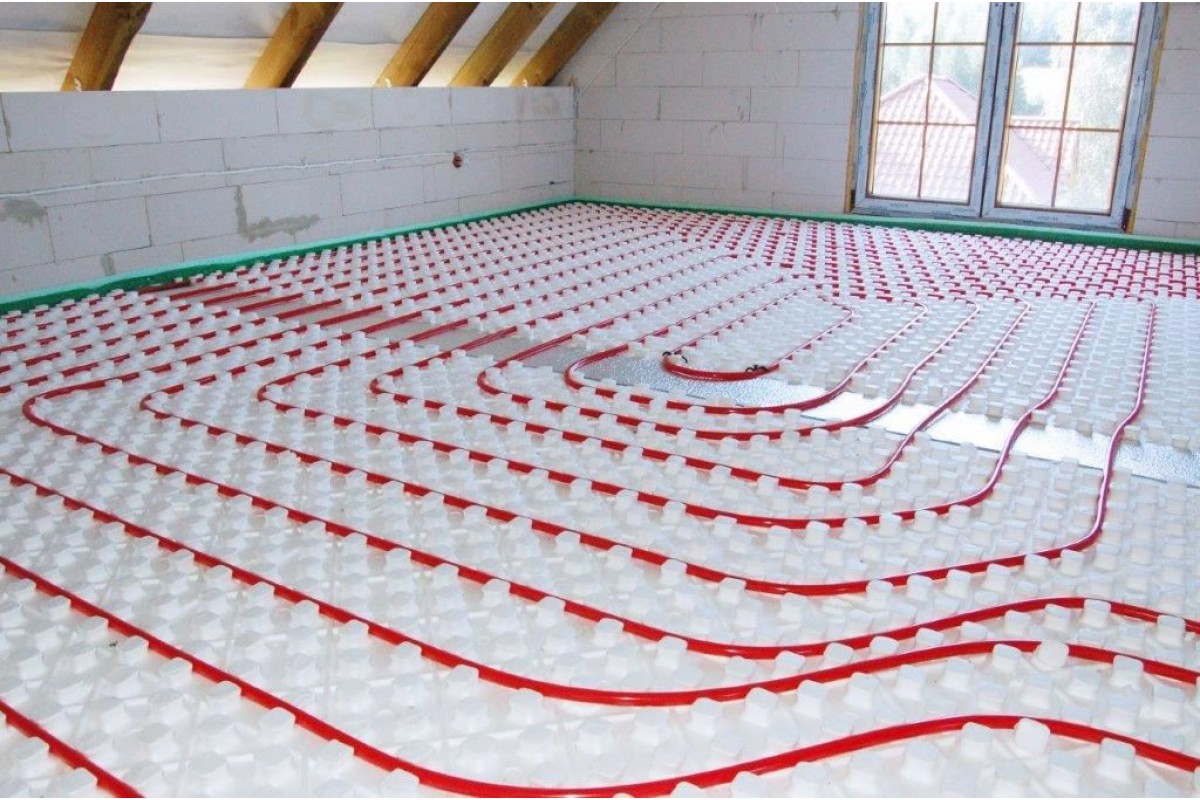

   Существует два способа установки труб: змейкой и улиткой (она же спираль). При укладке улиткой шланг описывает периметр комнаты от краев к центру, а затем — наоборот, при этом монтаж не особо затруднительный, способ укладки труб этим методом позволяет придерживаться любого шага укладки трубы, начиная с шага 10 мм и далее. При укладке улиткой теплопотери будут минимальными. Профессиональные монтажники считают этот способ установки наиболее эффективным. Укладка трубы змейкой более сложная, шаг укладки шланга может составлять до 200 мм, по сравнению с улиточными 10 мм. Теплопотери при установке змейкой также будут большими, чем при установке улиткой. Это связано с тем, что теплоноситель подается только с одной стороны и теряет энергию до конца системы, то есть, температура постепенно будет понижаться по мере удаления от смесительного узла.


   Правильным считается шаг установки трубы в 15 см, в краевых зонах – 10 см (возле наружных стен, на лоджиях, балконах). При укладке шланга не следует забывать, что необходимо отступить от стен хотя бы на 10 см, при монтаже саму трубу следует разматывать от коллектора (или того места, где он будет находиться), при раскатке необходимо огибать разные препятствия, места, где будет установлена сантехника, тяжелая мебель. Крепление трубы производится по ходу разматывания с помощью или якорных скоб к утеплителю, или пластиковых стяжек к армирующей сетке, причем сначала крепятся углы трубы и середина ее  длинных сторон, после полной установки шланга добавляются крепления на остальные ее участки. Расстояние между креплениями должно быть около 50 – 100 мм. Крепить трубу нужно прочно, чтобы она не поднималась и не выпирала при заливке стяжки.
