Принцип работы диммера

Содержание

1. Излишние затраты энергии
2. Что такое диммер?
3. Принцип работы
4. Заключение

Представьте себе на минутку, как человек, используя кувалду, пытается расколоть орех? Применяя слишком большую силу там, где требуется лишь немного усилий — это заведомо пустая трата энергии. То же самое можно сказать о ежедневном потреблении электричества маленькими пользовательскими гаджетами и вещицами. Ведь все они используют далеко не одинаковое напряжение. Никогда не задумывались почему?

Излишние затраты энергии

Вообще говоря, напряжение является эквивалентом полезной работы, совершаемой электрическим полем по перемещению заряда. Задаваемая мощность для электроприборов и гаджетов, часто гораздо превосходит, чем им на самом деле нужно. Думается, разница очевидная, если мы говорим о такой бытовой электротехнике, как:

• электрический двигатель пылесоса;
• микрочип в ноутбуке;
• маленькие лампы накаливания в светильнике.

Используя термин «электрического молотка» для взлома гайки, можно утверждать о бесполезной трате денег, а также энергии и, как следствие, значительном сокращении срока службы дорогостоящего оборудования. Ведь светодиодные лампочки – это весьма дорогое удовольствие.

Одним из решений является использование оборудования, оптимизирующее напряжение. Последнее постоянно регулирует подачу электроэнергии, таким образом, чтобы потребитель получал именно то напряжение, которое нужно. Давайте освежим свои знания об устройстве диммера и внимательно посмотрим на то, как он работает!

Что такое диммер?

Диммер – это устройство, которое изначально создавалось для управления яркостью ламп. Изменяется общая мощность, подводимая к лампе и, следовательно, варьируется яркость. Следующая принципиальная схема диммера иллюстрирует работу устройства универсального типа:

R – это защитный резистор на вводе симистора. Управление осуществляется с помощью потенциометра Rp, который контролирует значение тока, необходимого для заряда конденсатора С.

Принцип работы

Работа диммера основывается на том, чтобы, во время полного цикла изменения волны, тиристор пропускал только часть сигнала к нагрузке (лампе). Достаточно взглянуть на следующие осциллограммы и принцип работы диммера становится понятным:

На чертежах показаны осциллограммы одного и того же диммера. Разница заключается в том, что слева зафиксирована волна сигнала в момент, когда лампа светит ярче, а справа соответственно – слабее.

Угол отпирания симистора обозначается греческой буквой α (альфа). Величина измеряется в градусах. Полный оборот составляет 360°, что эквивалентно (2*π). Из-за того, что за полный период волна напряжения переходит через ноль дважды, α может принимать значения от 0° до 180⁰ (0 — π). Когда α становится меньше, то яркость лампочки тускнеет. Когда α становится больше, то симистор открывается и лампочка светит ярче. Таким образом, работает диммер.

По такому принципу функционируют схемы диммера для обычных ламп накаливания.

Невольно возникает мысль о простом фонарике. Как только батарея начинает терять свой заряд, лампочка постепенно гаснет. Для многих типов ламп, существует такая линейная зависимость между напряжением питания и светом, который они излучают. Что на самом деле происходит? С понижением уровня напряжения уменьшается яркость света. Сокращая первое, вы уменьшаете световой поток лампы.

Заключение

Если есть диммер, уже беспокоиться о нестабильном напряжении линии электропередач на вводе в ваш дом не нужно. Такое устройство позволяет платить не больше за электричество, чем это действительно нужно для осветительной техники. Да и падения напряжения уже не будут сокращать жизнь вашим лампочкам.

что это такое, устройство, принцип работы в светодиодных лампах, светильнике, магнитоле

Диммер — устройство для регулирования мощности и изменения яркости света от ламп накаливания / светодиодов. Термин произошел от английского «dim», что в переводе на русский означает «затемнять».

По сути, это упрощенная версия автотрансформатора (реостата) с меньшими размерами и весом.

Ниже рассмотрим, в чем особенности устройства, в каких сферах оно применяется, какими бывают электронные диммеры.

Отдельно разберем устройство и принцип работы, поговорим о видах, плюсах и минусах, а также особенностях эксплуатации.

Выделим несколько примеров и дадим подробные рекомендации по выбору.

СОДЕРЖАНИЕ:

Реостат как простейший диммер

Простыми словами, диммер — это реостат переменного тока, но с более сложной конструкцией. Впервые переменный резистор был изобретен Й. Поггендорфом в XIX веке для изменения напряжения (U, В) и тока (I, А) путем увеличения / уменьшения сопротивления (R, Ом).

В зависимости от типа реостата величина R меняется плавно или ступенчато.

Для снижения яркости источника света нужно уменьшить напряжение с помощью реостата, а для этого добавляется сопротивление.

Из-за увеличения R и I устройство сильно нагревается и отдает тепло в окружающий воздух. В результате такой регулятор имеет низкий КПД и, как следствие, не используется.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

1. Создание разных режимов освещения в одном и / или нескольких помещениях.
2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
4. Зонирование комнаты на несколько условных областей.
5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
7. В электрообогревателях для регулирования их мощности.
8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
11. Создание интимной обстановки в спальне.

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

• изменение уровня яркости;
• автоматическое выключение;
• создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
• режимы мигания / затемнения;
• плавное включение / выключение освещения;
• управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

Устройство и принцип работы

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
2. Напряжение входной полуволны повышается.
3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.

Как это работает — ДИММЕР

Виды устройств

В зависимости от сферы применения и задач, которые возлагаются на диммер, он может отличаться по внешнему виду, стоимости и функционалу.

Ниже рассмотрим основные типы диммеров, которые отличаются по монтажу, управлению и виду ламп.

По способу установки

По особенностям монтажа все диммеры можно разделить на несколько типов:

1. Настенный. Прикручивается к стене накладным способом или монтируется в монтажную коробку диаметром 6,8 см. При такой установке не нужно ничего разбирать, а главным требованием является наличие проводки, проложенной по стенам.
2. Переносной. Конструктивно похож на тройник или реле, имеет разъемы для подключения и вилку. Девайс подключается как обычное устройство с возможностью изменения яркости освещения. К таким диммерам можно подключить светильник, торшер или лампу. Возможно применение в качестве источника обогрева при наличии ИК-лампы.
3. Скрытый (модульный). Такой вид монтажа актуален для модульных конструкций, которые крепятся на DIN-рейке в щитке с автоматами. Питание сначала подходит к диммеру, от которого провода расходятся к источникам света. Преимущество такого исполнения в том, что можно заменить несколько индивидуальных устройств одним девайсом с многоканальным управлением. Для регулировки света требуется отрыть щиток и сделать настройки.
4. Встроенный. Совмещает плюсы скрытых и настенных диммеров, рассмотренных выше. Такая аппаратура крепится в перегородках, а вверху монтируется панель управления. Внешне устройство имеет много общего с переключателем. Разница в том, что здесь предусмотрены элементы плавного регулирования.
5. Подвесной. Отличается небольшими размерами, монтируется в разрезе питающего провода лампочки. Применение такого диммера позволяет регулировать свет даже при отсутствии опции.

По управлению

Все диммеры отличаются по способу управления:

1. Поворотные. Конструктивно представляют собой кожух и колесо, при движении которого меняется яркость. Изменение положения регулятора позволяет сделать освещение на максимум или вообще выключить свет. В такой версии диммера нет памяти, поэтому после отключения все настройки сбрасываются и приходится их выставлять с нуля.
2. Кнопочные. Имеют много общего с обычными выключателями. Состоят из пары кнопок, отвечающих за включение и яркость освещения. Для выбора параметра необходимо нажимать, фиксировать в нажатом состоянии или отпускать управляющий элемент.
3. Поворотно-нажимные. Конструктивно имеют много общего с выключателем, в центре которого установлен круглый управляющий элемент. Для регулировки яркости на него нужно давить, а для отключения — жать на кнопку. После выключения в устройстве сохраняются заданные настройки, что упрощает использование.
   Schneider Electric Blanca
4. Сенсорные. По принципу имеют много общего с кнопочной версией. Разница в том, что для изменения яркости достаточно прикосновения к определенной кнопке (стрелке вверх / вниз), ее удерживания или отпускания. Для включения / отключения применяется отдельная кнопка или их комбинация. Предусмотрена функция сохранения режимов.

По типу передачи сигнала

В большинстве современных диммеров предусмотрена возможность дистанционного управления.

Здесь возможны следующие варианты:

1. Инфракрасный. В таких устройствах предусмотрен ИК-датчик, направленный к приемному устройству. Светорегулятотры с таким управлением имеют небольшую цену и работают только в прямой видимости сигнала. Даже при наличии тонкой преграды управление становится невозможным.
2. Радиосигнал. В отличие от рассмотренного выше варианта волны легко обходят препятствия, что позволяет регулировать свет даже с другого помещения.
3. Wi-Fi. В качестве пульта используется телефон или планшетный ПК с установленным на нем ПО от изготовителя диммера. Для подачи команды можно удаленно регулировать параметры освещения. Главное, чтобы оба устройства были подключены к Вай-Фай сети. Регулирование доступно одновременно нескольким людям, у которых имеется смартфон с нужной программой. К примеру, всем членам семьи.
4. Акустический. Такие диммеры управляются путем подачи голосовой команды. В памяти светорегулятора закладываются элементы управления (хлопок, слова), на которые диммер реагирует и выполняет команду. На данном этапе такие устройства еще совершенствуются для повышения эффективности.

По виду применяемых ламп

Для каждого типа ламп используется совместимая модель диммера. Если завод-изготовитель заявляет о поддержке нескольких видов источников света, внутри оборудования смонтирован «умный» регулятор, а это сказывается на стоимости.

Здесь выделяется два вида устройств:

1. На напряжение до 230 В. Они подходят для простых / галогенных ламп. Внутри предусмотрен специальный регулятор, позволяющий работать как лентой на 220 В, так и с лампами-диодами.
2. На 12/24 В. Для таких устройств применяется понижающий трансформатор.

Что касается поддерживаемых лампочек, диммеры для ламп накаливания, как правило, подходят для галогенок и некоторых светодиодных ламп.

Преимущества и недостатки

При рассмотрении диммеров необходимо понимать их слабые и сильные стороны.

Плюсы:

1. Автоматическое включение / выключение.
2. Возможность дистанционного управления голосом, хлопком, через радиоканал или ИК-канал, а также по Wi-Fi сети.
3. Имитирование присутствия человека, что позволяет отпугнуть злоумышленников от дома / квартиры, когда хозяин находится в другом месте. Для этого задается определенная программа, которая в определенный момент включает / включает свет в разных помещениях.
4. Плавное включение / выключение светильника, что позволяет исключить броски тока и снижает риск перегорания.
5. Возможность кардинально изменить дизайн помещения и создать необходимую атмосферу.
6. Увеличение срока службы источников света
7. Экономия электричества на 10-15%.
8. Экономия на покупке сложных светильников и люстр. Регулировка яркости происходит с помощью диммера без применения большого количества ламп.
9. Возможность подключения к системе «умный дом» и настройка режимов по времени / команде.

Минусы:

1. Узкая сфера применения и возможность использование светорегулятора для тех источников, которые он поддерживает.
2. Высокая степень риска при работе с движущимися инструментами / механизмами. Появление стробоскопического эффекта может привести к искажению реальной картинки.
3. Риск появления ЭМ помех, в том числе на радиочастотах.
4. Низкая КПД при использовании вместе с лампами накаливания. Зачастую проще использовать менее мощные лампы накаливания, диммерные схемы или светорегуляторы для светодиодных ламп.
5. Связь между регулированием напряжения на выходе и сопротивлением нагрузки имеет нелинейный характер.
6. Мощность светорегулятора должна быть равна, а лучше на 20-50% больше общей нагрузки источников света.
7. Невозможность применения диммеров с люминесцентными лампами и источниками света с дополнительными устройствами: драйвером, трансформатором, ЭПРА и т. д. Исключением являются модели, которые специально предназначены для использования со светорегуляторами. Некоторые компании уже занимаются разработкой таких устройств.
8. Несинусоидальная форма напряжения на выходе, из-за чего нет возможности подключить понижающие трансформаторы.
9. Для нормальной работы может потребоваться обновление проводки и проведение косметических ремонтных мероприятий.
10. Чувствительность к температурным перепадам. Диммер боится как жары, так и холода.

Особенности установки

Установка диммера в доме или квартире не вызывает проблем. Благодаря простой конструкции, светорегулятор легко монтируется вместо обычных выключателей и подключается по аналогичной схеме.

При покупке полупроводниковых приборов обратите внимание на совместимость. При наличие таковой на коробке должна быть надпись «dimmable».

Также необходимо смотреть способ монтажа, ведь некоторые модели имеют накладную конструкцию или встраиваются в разрыв питающих проводов. Подробнее об этом мы говорили выше.

Особенности эксплуатации

При покупке и использовании диммеров важно учесть ряд особенностей их применения.

Выделим базовые нюансы:

1. Применение светорегуляторов рядом с радиоприемниками и другими приборами высокой чувствительности не рекомендуется. Это связано с появлением помех при работе таких устройств. К примеру, при включении паяльника с регулятором осциллограф покажет посторонние сигналы, а послушать приемник на длинных / средних волнах не получится.
2. Подключение диммера с лампой накаливания позволяет избежать скачка по току и, соответственно, защитить ее от перегорания раньше положенного срока. В реальности такая защита работает не всегда, и в момент включения лампы все равно горят (хотя, вероятность появления такой ситуации ниже). К слову, стартовое напряжение при минимальном уровне регулятора зависит от типа диммера.
3. КПД лампочки накаливания заметно снижается вместе с уменьшением разницы потенциалов на входе. Следовательно, вместо снижения яркости лучше подключить лампу меньшей мощности и без диммера.
4. Светорегулятор может стать источником помех при записи аудио с помощью звукоснимателя или микрофона. Эту особенность нужно учитывать в специальных помещениях, где ведется запись звука или радиоузлах. В таких местах лампы накаливания стоит подключать напрямую или использовать специальные схемы.
5. При регулировании мощности лампы с помощью диммера меняется не только яркость, но и цветовая температура. В частности, при снижении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировании яркости с помощью диммера может быть источником ВЧ шума, который можно услышать в полной тишине. Это происходит из-за механических колебаний нити накаливания, которая горит при участии токов с ВЧ гармониками (появляются в момент переключения симистора). Если запитать лампочку напрямую, подобного эффекта не будет.

Пример популярных моделей и их характеристики

Современный рынок радует покупателей огромным количеством диммеров, отличающихся конструктивными особенностями, способом крепления, производителем и другими параметрами.

Ниже выделим несколько наиболее востребованных вариантов.

Диммер сенсорный RF6-18, 12/24 В, 3*6А/18A, 216/432 Вт, IP20

Светорегулятор с сенсорным управлением, предназначенный для подсветки светодиодных ламп на 12 и 24 Вольта. Управление осуществляется с помощью пульта ДУ.

Возможности диммера позволяют включать / выключать ленту и менять яркость.

Характеристики:

• напряжение — DC;
• мощность — 432 Вт;
• степень защиты— IP20;
• выходное напряжение — до 18 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветов — 3;
• возможность применения с «умным домом» — да.

Диммер EKF Минск ERD06-101-10

Светорегулятор в рамке, предназначенный для вертикально / горизонтальной скрытой установки.

Работает с лампами накаливания и галогенками на напряжение до 230 В. Крепится в распор или с помощью шурупов. Поставляется в комплекте с рамкой.

Включение осуществляется путем поворота или посредством поворота с нажимом.

Характеристики:

• напряжение — AC;
• напряжение — 230 В;
• степень защиты— IP20;
• мощность — от 40 до 600 Вт;
• номинальный ток — 3 А;
• размеры — 8,4х8,4х4,7 см;
• цвет — белый;
• материал корпуса — пластик.

Диммер-мини WI-FI 12-24 В, 8A, 96/192 Вт, IP20

Небольшой светорегулятор, предназначенный для управления 12-ти или 24-вольтной светодиодной ленты с телефонов на Андроид или iOS. Работает по радиоканалу.

С его помощью можно включать / отключать устройство, поменять яркость. Диммер можно программировать.

Характеристики:

• напряжение — DC;
• мощность — 192 Вт;
• степень защиты— IP20;
• выходное напряжение — до 8 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветных каналов — 3;
• возможность применения с «умным домом» — да.



Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих в магнитоле / светильнике, нужно с умом подойти к выбору. При поиске подходящего варианта обратите внимание на следующие моменты.

Тип ламп

Светорегуляторы способны работать с определенными видами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенки, светодиодные устройства, LED-модули и другие источники света.

Рассмотрим тонкости выбора для разных видов ламп:

1. Накаливания. С поиском диммера для таких ламп меньше всего проблем. Диммеры для ламп накаливания имеют более простую конструкцию и легко подключаются.
2. Люминесцентные. Для таких лампочек диммеров почти нет из-за сложности реализации схемы. Здесь приходится использовать контроллер и пускорегулирующую схему, а это требует дополнительных затрат.
3. Энергосберегающие. При наличии ПРА (пускорегулирующие аппараты) изменение яркости происходит с помощью специального регулятора. Если его нет, с диммированием возникают трудности.
4. Галогенные. Для таких ламп продаются отдельные диммеры или устройства, которые одновременно можно использовать для ламп накаливания.
5. Светодиодные LED-лампы. Для лампочек на 220 В с поиском не возникает трудностей. При этом обратите внимание на этикетку и наличие надписи, свидетельствующей о возможности применения такого устройства.

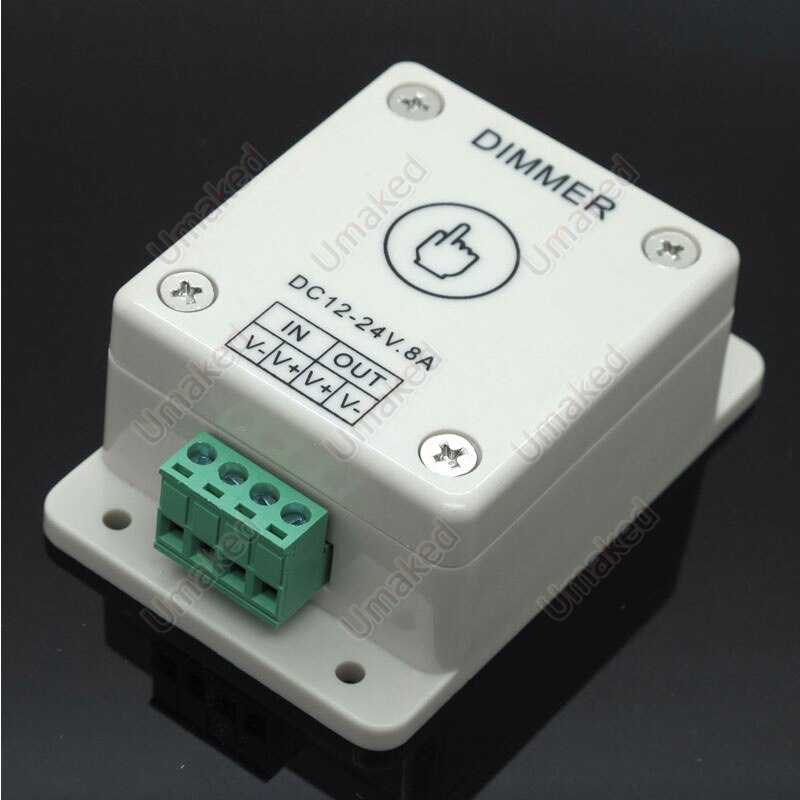

6. LED-лампы на 12 вольт. Диммеры для светодиодных ламп такого типа требуют применения понижающего трансформатора и особого контроллера. Может потребоваться применение специальной панели управления.

Мощность

При выборе диммера по мощности необходимо подсчитать суммарную нагрузку. Если неправильно сделать вычисления, устройство может не заработать или выйдет из строя раньше срока.

Для расчета суммарной мощности лампочек сложите параметры, которые указаны на упаковке.

При выборе светорегулятора обязательно добавляйте 20-50% к расчетной мощности. К примеру, если полученный параметр 200 Вт, лучше брать диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, ведь от этого зависит возможность его монтажа и сочетание с дизайном помещения.

Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели.

Дополнительные советы

При покупке диммера в магазине обязательно проверьте его на исправность и возможность применения с указанным типом лампы.

Убедитесь, что все функции (в том числе запоминания уровня освещения), работают.

Также при выборе обратите внимание на производителя, срок службы, цвет и особенности управления.

Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке.

Диммеры — востребованные устройства, которые давно применяются для регулирования света в лампах накаливания и набирают популярности в других направлениях.

Сегодня с их помощью можно регулировать яркость света в магнитоле, в светильнике или лампочках разного типа на 12, 24 или 220 В.

Диммер в современном ремонте.Нужен или нет?





Как работает диммер (со схемой)?

Вы когда-нибудь задумывались  как работает диммер ? В современных домах этот выключатель обычно подключен к светильникам. Диммер позволяет управлять яркостью света, чтобы изменить атмосферу в комнате. Дополнительным преимуществом является экономия на счетах за электроэнергию за счет использования только той суммы, которая вам действительно нужна.

Вы также продлите срок службы своих светильников. Установка диммерного выключателя выполняется легко и представляет собой простую пошаговую процедуру. Но если вы хотите знать как работает диммер , у нас есть ответы для вас. Читайте дальше для получения подробной и интересной информации.

Что делает диммер и как он работает?

Проще говоря, диммер увеличивает или уменьшает яркость электрического освещения в вашем доме или на рабочем месте. Эти устройства не только помогают уменьшить ваши счета за электроэнергию, но и улучшают ваши системы безопасности. Современные диммеры совместимы с приложениями для смартфонов, поэтому вы можете управлять яркостью света удаленно.

Чтобы понять  , как работает диммер , вы должны сначала понять, как работают ваши энергосистемы. Основная энергия, которую получает ваш дом, представляет собой переменный ток, который течет в одном направлении, а затем в другом.

Ток следует двумя альтернативными путями в быстрой последовательности вдоль силовых кабелей со скоростью от 50 до 60 циклов в секунду. Эти циклы, называемые Герцами, работают с определенной скоростью в зависимости от энергосистем, используемых в стране. Если вы исследуете ток или форму волны, они появляются в форме растянутой буквы «S», лежащей горизонтально.

Читайте также
Энергоэффективен ли диммер Philips Hue V2?

Источник: https://www.futronix.com/

. Конкретной точкой, в которой сигнал мощности S меняет направление, является «нулевая» точка или точка пересечения. Это точная точка, когда ток останавливается на долю секунды. В этот момент ваш диммер воздействует на ток питания, чтобы включать и выключать его.

Весь механизм работает плавно и настолько быстро, что вы никогда не заметите мерцания. Каждый раз, когда цикл питания или синусоида пересекают нулевую точку или половину фазы, диммер быстро выключает и включает свет.

Весь процесс выполняется примерно от 100 до 120 раз в секунду. По сути, диммер делит сигнал на секции, как вы видите на диаграмме ниже. Интервал между функциями включения и выключения определяет освещенность помещения. И это объясняет

, как работают диммеры.

Уменьшает ли диммер напряжение или ток?

При попытке понять  Как работает диммер , знайте, что они не уменьшают напряжение или ток. Скажем, например, вы настраиваете диммер на максимальную яркость. Он включит ток, идущий на свет, почти мгновенно после нулевой точки.

Поскольку цепь передает питание в течение более длительного интервала, осветительная арматура получает больше энергии в секунду. Вот почему он кажется ярче.

Однако, если вы установите диммер на более низкую яркость, это задержит ток, проходящий через цепь. Осветительный прибор получает меньше энергии в секунду и поэтому выглядит тусклее.

Поскольку современные диммеры имеют КПД 99%, они тратят менее 1 Вт энергии при управлении лампочкой мощностью 100 Вт. Именно поэтому диммерные выключатели помогают экономить электроэнергию.

Читайте также
Смарт-диммеры Leviton Decora Обзор

Можно ли поставить диммер на любой свет?

Вы можете установить диммер на любой светильник в вашем доме или коммерческом помещении. Пока свет использует стандартную функцию включения/выключения, установка диммера не должна быть проблемой. Кроме того, свет должен быть диммируемым, чтобы работать с диммером. Однако есть несколько других критериев, которые следует учитывать, и найти время, чтобы узнать , как работает светодиодный диммер 9.0004 помогает.

Собираетесь ли вы интегрировать диммер в систему автоматизации умного дома?

Если вы собираетесь подключить диммер к Wi-Fi, вам понадобится интеллектуальный диммер. Инвестируйте в модель и бренд, которым можно управлять с помощью портативного устройства, например смартфона или планшета. Philips Hue и Leviton — хорошие бренды, которые поставляются с мобильными приложениями для интеграции диммера с поддержкой Wi-Fi. Опять же, Philips Hue также работает с пультом дистанционного управления, входящим в комплект поставки.

Несколько диммеров теперь работают с концентраторами умного дома, такими как Google Home и Amazon Echo. Таким образом, вы приобретете модели, совместимые с конкретными системами домашней автоматизации, которые у вас есть.

Запуск диммерных переключателей с подключением по Bluetooth также является опцией. Однако устройства Bluetooth имеют ограниченный радиус действия, что снижает их гибкость. Возможно, вы захотите выбрать их тщательно,

Какие лампочки и светильники вы используете?

Знание  Принцип работы диммерного выключателя  может пригодиться, когда вы разрабатываете совместимые светильники. Это потому, что умные светильники хорошо работают с умными диммерами. Перед покупкой нового устройства вы можете проверить существующие типы и модели, которые у вас есть. Это если вы не собираетесь преобразить весь свой дом с помощью совершенно новых систем.

При этом вы можете установить стандартные диммеры с галогенными лампами и лампами накаливания. Эти варианты отлично подходят для пользователей, которые ищут экономичные световые решения. Это потому, что они позволяют уменьшить яркость от 0% до 100%.

Хотя вы также можете приобрести диммеры для светодиодных и люминесцентных ламп, вы можете рассчитывать на контроль до 20% яркости. При покупке светодиодных ламп ищите продвинутые модели, которые работают с диммерами.

Читайте также
Наверх Обзор светодиодных ламп, меняющих цвет

Какие существуют типы диммеров?

Теперь, когда у вас есть четкое представление о том, как работает диммер , давайте рассмотрим различные доступные сейчас типы.

Стандартные диммеры

Стандартные диммеры бывают разных типов:

• Однополюсные диммеры используются для управления одним или несколькими светильниками с одного выключателя или места. Вы можете использовать их вместо обычного выключателя. Вы можете купить лучший однополюсный интеллектуальный диммер на Amazon.
Многоходовые диммеры
• подходят для светильников, имеющих несколько точек управления внутри или снаружи помещения.
Вставные диммеры
• идеально подходят для вставных светильников, таких как, например, настольные лампы. Вы подключите диммер к настенной розетке, а затем подключите лампу к диммеру. Регулировка диммера позволяет контролировать яркость лампы.
Регуляторы яркости
• позволяют перемещать переключатель или кнопку вверх-вниз или вперед-назад для регулировки яркости.
• Поворотные диммеры — это опять же ручные диммеры, которые можно вращать для управления яркостью в комнате. Как правило, кнопку можно нажимать для включения и выключения света.

Интеллектуальные диммеры

Помимо этих стандартных диммеров современные технологии теперь предлагают интеллектуальные диммеры, совместимые с беспроводной технологией. Вы можете установить их любым из вышеперечисленных вариантов.

• Встроенные диммеры работают через ваш смартфон или любое другое мобильное устройство. Вы можете управлять освещением дистанционно, но устройства также имеют функцию ручного управления. Эти диммеры подходят для систем умной домашней автоматизации и сетей безопасности. Вы можете купить лучший умный диммер на Amazon.
• Диммерные переключатели с сенсорным экраном поставляются с панелью дисплея, которая позволяет изменять настройки, манипулируя элементами управления на экране.

Как проверить диммер?

Теперь, когда вы понимаете, как работает диммер, давайте поговорим о том, как проверить устройство после установки. Используйте зажимы типа «крокодил» на тестере непрерывности, прикрепив по одному к каждому проводу диммера.

Если светодиод внутри устройства загорается, это означает, что диммер работает нормально. Другими признаками являются то, что осветительная арматура не реагирует на элементы управления или вы замечаете мерцание. Если вы слышите жужжание или диммер кажется горячим на ощупь, вы поймете, что его необходимо заменить.

Вот еще совет, если у вас цифровой дисплей, ищите код ошибки: «OL», если устройство находится в положении «OFF».

Читайте также
TP Link Kasa Smart Light Switch and Dimmer Reviews

Как узнать, какой у меня диммер?

Лучший способ определить, какой диммер у вас есть, это подтвердить количество светильников, которыми он управляет. Вы также проверите, можете ли вы выключать и включать светильник из нескольких мест. Если вы можете, только один из переключателей может быть диммером для управления яркостью.

Остальные должны быть стандартными выключателями. Проверка проводки в устройстве также является хорошим показателем. У вас будет три провода, идущие от светильника к диммеру. И четыре провода, идущие от диммера к выключателю в стандартной проводке с 3-ходовым диммером. Это должно ответить на ваши вопросы о , как работает диммер.

В заключение

Прочитав эту статью, вы получите четкое представление о том, как работает диммер. Установите одно из этих устройств у себя дома или в коммерческом помещении и поразитесь тому, насколько эффективно меняется обстановка.

Как работают диммеры

Диммеры всегда вызывают недоумение у покупателей. Раньше это было просто: любой диммер можно было использовать с лампой накаливания, а диммер нельзя было использовать с люминесцентной лампой (за некоторыми исключениями, но в целом это верно для домашнего освещения). Однако из-за того, что в настоящее время доступно множество различных типов ламп, трудно подобрать диммер к лампе.

Итак, давайте рассмотрим основные типы диммеров и то, как они работают с различными ламповыми технологиями:

Диммер с передним фронтом и диммер с задним фронтом

Диммер с передним фронтом — это более старый тип диммера, который дешевле и более широко доступен. чем тип с задним фронтом. В этом диммере сетевое напряжение обрезается в начале каждого сигнала, как показано ниже.

Это хорошо работает для всех ламп накаливания, в цепи которых есть только сопротивление, однако возникают проблемы, когда цепь более сложная (например, светодиодные и компактные люминесцентные лампы).

Проблемы возникают из-за того, что сигнал обрезается в начале, что приводит к резкому скачку напряжения (и тока) при переключении диммера с выключенного на включенное (как показано на рисунке выше). Этот внезапный большой скачок может вызвать проблемы с электронными цепями в светодиодных и компактных люминесцентных лампах. Обе эти лампы изначально преобразуют сетевое переменное напряжение в плоское постоянное напряжение. Этот процесс обычно включает выпрямитель для преобразования отрицательных частей сигнала в положительные и большой конденсатор для сглаживания сигнала.

При большом скачке напряжения выпрямитель работает нормально, но конденсатор не может сгладить такое большое изменение напряжения, что приводит к тому, что выходной сигнал скорее неровный, чем ровный. Неровная форма волны может привести к тому, что следующая часть цепи лампы будет включаться и выключаться, вызывая эффект стробоскопа. Существует также опасность превышения напряжения, что может привести к повреждению другой электроники.

Некоторые новые светодиодные лампы имеют дополнительную электронику для решения этих проблем, однако по-прежнему рекомендуется использовать светодиодные лампы в паре с диммерами заднего фронта, когда нет проблем с обеспечением длительного срока службы лампы.

Диммер по заднему фронту — это новейшая технология, в которой сетевое напряжение обрезается в конце сигнала.

Они дороже, чем передовые технологии, но больше подходят для светодиодных и компактных люминесцентных ламп. Они одинаково хорошо работают с лампами накаливания, однако расходы обычно не оправданы, поскольку в этих сценариях будут работать передовые диммеры. Характеристики, которые делают эти диммеры более подходящими для светодиодных и компактных люминесцентных ламп, включают плавное увеличение напряжения и резкое отключение. Сглаживающие конденсаторы намного лучше справляются с этими изменениями, гарантируя, что они обеспечивают ровную выходную мощность для следующей ступени лампы.

Проблемы с энергосберегающими диммерами

Еще одна проблема, которая больше относится к светодиодным лампам, но также может быть проблемой и с КЛЛ-лампами, — это минимальная мощность нагрузки, необходимая диммеру. Виновником этих проблем обычно являются передовые диммеры, но всегда стоит проверить минимальную мощность привода на любом диммере. Например, типичная минимальная мощность нагрузки на диммер с передним фронтом составляет 25 Вт, поэтому при самой низкой выходной мощности он будет подавать 25 Вт перед выключением. Для лампы накаливания мощностью 100 Вт мощность 25 Вт будет очень тусклой (нелинейная при малой мощности, поэтому яркость менее 25%). Теперь переключитесь на светодиодные лампы, которые обычно требуют 7 Вт при максимальной яркости, и теперь у вас есть очень дорогой выключатель. Это связано с тем, что светодиодная лампа никогда не будет потреблять достаточно энергии для включения диммера. Если у вас много ламп, вы можете увеличить нагрузку, но, поскольку светодиодные лампы настолько эффективны, вам может понадобиться много ламп для выработки мощности, которая будет в диапазоне диммера. Другим решением является добавление «фиктивных» нагрузок в схему диммера, чтобы привести его в рабочий диапазон, но тогда эффективность светодиодной лампы теряется, и, вероятно, будет проще использовать стандартную галогенную лампу.

Несколько ламп

К сожалению, есть еще одна проблема с добавлением большого количества светодиодных ламп к одному диммеру. Вы можете подумать, что это просто вопрос суммирования требований к мощности светодиодов и проверки того, что они ниже номинала диммера, но вы ошибаетесь. Когда дело доходит до светодиодных ламп, ничто не является линейным, и, хотя средняя мощность может составлять 7 Вт, у них будут пики тока, требующие значительного запаса для применения к его потребляемой мощности. Таким образом, если у вас есть диммер мощностью 400 Вт, вы не можете использовать светодиодные лампы мощностью 57 7 Вт (400/7).
