Принцип работы импульсного реле: принцип действия, подключение, схема, видео — Мир Антенн

Содержание

Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства. Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами. Для начала рассмотрим, что же такое импульсное реле.

Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше. При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение. Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается.

Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса. Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением. Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления. В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры.

Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций. Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками. Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле.

Использование импульсных реле для централизации управления Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств. Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери.

Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся. Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

принцип работы и выполняемые задачи

В случае необходимости организовать централизованное включение/выключение освещения в коридорах, комнатах, на лестницах или на других объектах или помещениях, удобно использовать импульсные реле. Данные приборы отлично подходят для импульсного управления цепями освещения.

В нашем магазине такие изделия представлены маркой “F&F” (Польша) в виде моделей: BIS-402, BIS-411, BIS-412, BIS-413 и т. д. По сути, данные приборы выполняют одну основную задачу: управление светом из двух и более мест. Конечно, реализовать это возможно и с помощью проходных выключателей, но использовать их все же целесообразно в том случае, если мы говорим о небольших расстояниях. Если же речь идет о большем количестве мест, и больших площадях контролируемого объекта, то более оптимальным решением будет все же бистабильные реле. Также нужно заметить, что данный их вид обладает и некоторыми дополнительными функциями. Рассмотрим это на примерах конкретных изделий.

Принцип работы разных импульсных реле.

Бистабильное электронное реле BIS-411. Схема работы данного устройства стандартная: включает и отключает свет из разных мест, посредством в параллель соединенных управляющих кнопок. Плюсом этой модели есть то, при подключении импульсного реле удается обойти дополнительные расходы связанные с прокладкой электрической проводки (многожильной), а будет достаточно использовать провод двухжильный 2×0,35мм.

Если говорить о модели BIS-413, то это более прогрессивное изделие в сравнении с BIS-411. Тут освещение включается нажатием на выключатель, а по истечению определенного временного интервала, или при повторном нажатии — выключается. В случае двухкратного «клика» по выключателю в течение 1 секунды — освещение будет гореть до следующего нажатия.

Еще более интересной моделью является реле импульсное BIS-412. Оно предназначено для контроля сразу за несколькими группами освещения из разных мест. Достигается такое управление благодаря выключателям соединенным в параллель по двухпроводной линии.

Практические все бистабильные реле способны функционировать с неоновой подсветкой, и отлично выполняют свою задачу на таких объектах как: парковые или садовые аллеи, частные или государственные здания, гостиницы и т.п. Купить их всегда можно в нашем магазине с оперативной доставкой в ваш город.

Импульсное реле, схема подключения импульсного реле

Введение

Очень часто, в большой квартире или офисе, требуется управлять освещением в одном помещении, при помощи разных выключателей. Такая схема пригодится в длинном переходе, где свет можно включить при входе одним выключателем, а выключить при выходе другим. Или можно расположить выключатели у дверей в коридор каждого кабинета (комнаты) и один коммутационный аппарат у выхода из офиса (квартиры).

Способы технической реализации управления освещением

Реализовать схему управления одной группой ламп, от разных выключателей, можно несколькими способами:

• Использование проходных выключателей. Традиционная схема управления одной группой ламп от нескольких выключателей. Основой такой системы освещения являются выключатели с несколькими парами замыкающихся и размыкающихся контактов (проходные и перекрестные). Для выключателей такого типа нет четкого определения, в каком положении они включены, а в каком нет, это зависит от того, в каком положении они в последний раз оставались.

-Преимущество использования проходных выключателей, в их простоте. В схеме отсутствуют электронные и электромеханические компоненты, а управление лампами осуществляется простыми контактами, которые, при необходимости, можно восстановить.

-Недостатки схемы с проходными выключателями заключаются в сложности схемы подключения, чем больше постов управления светом, тем большее количество кабелей приходится подсоединять, а это зачастую приводит к ошибкам в монтаже.

-Электрическая цепь питания ламп, замыкается через все выключатели, что требует применения кабелей с одинаковым сечением жил, способных выдерживать ток схемы.

-Большое количество и протяженность кабельных линий, приводящих к удорожанию монтажа.

• Применение импульсного реле освещения. Оптимальным способом управления группой ламп, при помощи любого количества кнопочных выключателей, является применение импульсного реле. Релейная схема освещения разделяется на цепь управления (состоящую из неограниченного количества кнопочных выключателей, соединенных параллельно) и силовую линию питания ламп (коммутируемую мощными контактами импульсного реле).

-Преимущество при использовании такой схемы очевидно. Для питания цепи управления реле, достаточно использовать кабель, сечением 0,75 мм2.

-Для подключения кнопочных выключателей, достаточно двух проводов. Монтаж устройства не сложен, с ним по силам справиться даже домашнему мастеру.

-Недостатком импульсного реле, является его высокая стоимость.

• Дистанционное управление освещением. Реализовать такую схему можно применив радио модуль или сенсорный выключатель с дистанционным управлением.

-Преимуществом такой схемы является ее удобство, можно носить выключатель в кармане или даже управлять освещением через смартфон.

-К недостаткам дистанционного управления относиться высокая стоимость ее элементов, и необходимость наличия нескольких пультов управления.

Принцип действия

Принцип действия импульсного реле, заключается в изменении положения своих силовых контактов, при кратковременном прохождении управляющего сигнала. То есть, при нажатии на кнопочный выключатель, реле изменить состоянии своих контактов и останется в таком положении, до следующего нажатия на кнопку. По сути это триггер, с двумя устойчивыми состояниями. При исчезновении напряжения сети и последующей его подачи, реле останется в таком же положении, в котором оно было до обесточивания.

Выпускаются два типа импульсных реле:

• Электромеханическое. Состоит из катушки и подвижной системы контактов с механической фиксацией. При подаче на катушку управляющего сигнала (нажатие на выключатель), ее якорь воздействует на систему контактов, заставляя их изменить свое положение. После снятия управляющего напряжения (размыкание выключателя), контакты реле удерживаются системой фиксации в том положении, в которое их привел якорь катушки. При последующем включении кнопочного выключателя, реле опять изменит свое положение.

• Электронное. Собрано на базе полупроводниковых элементов. Является полноценным электронным триггером. При прохождении управляющего сигнала, микроконтроллер дает команду электронному ключу (или выходному реле) на изменение своего состояния. Даже при длительном удержании выключателя включенным, реле изменит свое положение только один раз. Электронные устройства боле чувствительны к ненормальным режимам в электрической сети (понижение и повышение напряжения, изменение частоты и т.д.). Однако на их базе реализуются реле с дополнительными функциями, призванными обеспечить комфортное использование осветительных приборов.

• Электронное импульсное реле со встроенным таймером времени. Представляет собой электронную схему (триггер), с дополнительной функцией, автоматического отключения света, по истечению определенного периода времени. Эта опция очень полезна в помещении с большим количеством дверей или лестничным маршах. Если вы не уверены, что успеете пройти контролируемое реле место, за время работы реле, то достаточно нажать на клавишный выключатель два раза подряд. Этак команда отключит таймер и переведет реле в обычный режим работы триггера. В таком случае, для отключения освещения потребуется нажатие на любой выключатель схемы.

Характеристики импульсных реле
• Тип реле (электронное или электромеханическое).
• Максимально возможное количество выключателей.
• Требуемая длительность управления (больше у электромеханических реле).
• Напряжение катушки (блока управления у электронного реле).
• Номинальный ток, коммутируемый контактами силовой цепи.
• Ток срабатывания катушки (электронного блока).
• Количество контактов в силовой цепи и их начальное положение.
Область применения

Импульсное реле освещения, служит основным исполнительным органом в системах управления «умный дом», воспринимаю импульс управления от микроконтроллера, они подают команду на включение или отключении освещения, отопления и т. п. в доме.

Многие модели реле, оснащены функцией группового отключения. Это особый вход, при подаче на который кратковременного импульса управления, устройство переходит в режим «отключено» и разрывает силовую цепь. Применение схемы группового отключения очень удобно в больших домах, в таком случае нет нужды отключать свет во всех комнатах, а достаточно щелкнуть специальным выключателем при выходе из жилища, в результате чего, свет во всем доме погаснет. Для последующего включения освещения, достаточно нажать на выключатель, в нужной вам комнате.

Использование бистабильных реле, незаменимо там, где требуется применение более чем двух выключателей, на одну группу ламп.

Схема подключения импульсного реле

Стандартная схема с использованием импульсного реле, состоит из самого устройства переключения, кнопочных выключателей, кабелей и автоматического выключателя.

Автомат, используемый в этой схеме, рассчитан на 10 Ампер, поэтому площадь сечения всех кабелей, используемых при монтаже, не должна быть менее чем 1. 5 мм2. В противном случае, при возникновении короткого замыкания в сети, кабель может перегореть раньше, чем сработает автоматический выключатель. При монтаже следует применять медные провода.

Силовые контакты реле, представленного на схеме, обладают коммутационной способностью в 16 Ампер, что вполне достаточно, для управления большим количеством мощных ламп. Если же ток, в силовой цепи, будет превышать номинальное значение для данного реле, то необходимо дополнительно установить мощный контактор или магнитный пускатель.

На схеме указано два кнопочных выключателя, соединенных параллельно, однако их количество может быть любым, главное, что бы оно ни превышало указанного в паспортных данных реле. Для уменьшения длины используемого кабеля, выключатели рекомендуется подключать шлейфом.

Фазный провод (красного цвета), отходящий от защитного автомата, должен приходить на выключатели и контакт реле (11).

После выключателей (в момент нажатия на выключатель) фаза (оранжевый провод) приходит на катушку реле (Y).

Нулевой провод (N), подключается к соответствующей клемме реле и лампам накаливания.

Кнопочные выключатели

Устройство такого типа, представляет собой кнопку с возвратом, установленною в корпус стандартного выключателя с фиксацией положения. У кнопки имеется один, нормально разомкнутый контакт, который при нажатии на клавишу выключателя замыкает электрическую цепь. После этого, кнопка, а с ней и клавиша возвращаются в исходное положение.

Характеристики кнопочных выключателей

Количество независимых контактов:

• Одноклавишные. Имеют одну клавишу приводящие в действие контакты кнопки, такой выключатель способен управлять только одним импульсным реле.

• Двухклавишные. Оснащаются двумя независимыми кнопками и предназначены для коммутации цепей управления двух импульсных реле. Такие выключатели могут применяться в больших помещениях, где есть несколько независимых линий освещения.

Способ монтажа:

• Открытой установки. Крепятся к стене помещения, достоинство данной конструкции является ее быстрый монтаж и отсутствие необходимости производить штробление.

• Скрытой установки. Устанавливаются в подрозетник стандартных размеров, внешне коммутационный аппарат без фиксации, ничем не отличается от обычного, клавишного выключателя.

При выборе кнопочного выключателя следует обратить внимание, имеется ли на нем подсветка отключенного положения. Так как, если ее наличие в схеме освещения не предусмотрено конструкцией реле, то она может вызывать ложное срабатывания автоматики.

При отсутствии кнопочных выключателей, хорошей альтернативой их замены может стать кнопка от электрического звонка или любой другой коммутационный аппарат, с нормально разомкнутыми контактами, не имеющий фиксацию положения.

Заключение

Применение импульсного реле и выключателей кнопочного типа, позволит добиться максимального комфорта дома или в офисе, а использование меньшего количества кабелей малого сечения и низкая стоимость клавишных выключателей, по сравнению с проходными, обеспечит существенную экономию средств.

назначение, устройство, схема подключения, изготовление своими руками

В радиоэлектронике, различных бытовых электроприборах и системах управления освещением используется импульсное реле 12 Вольт, которое позволяет обеспечить стабильное электроснабжение, упрощая при этом работу техники. На сегодняшний день разработаны различные виды автоматики, которые отличаются простотой эксплуатацией и способны обеспечить беспроблемное функционирование бытовых приборов и разнообразных электроустройств.

Назначение переключателей

Электромеханическое реле предназначается для подключения нагрузки в цепь при подаче на контакты сигнала. Импульсным такой переключатель назван по причине его включения при направлении на управляющий вход соответствующего сигнала. Автоматика запоминает положение контактов даже при отключении от сети и затем при возобновлении питания устройство не изменяет своего состояния до получения новых управляющих сигналов.

Сегодня такие реле используются в электротехнике, приборах, отвечающих за управление освещением, в силовом оборудовании и мощных блоках питания. Переключатель может различаться своей мощностью, конструкцией и предназначением. Правильно подобрав и грамотно спланировав схему с импульсными реле, можно будет обеспечить работу приборов в полностью автоматическом режиме, существенно упрощая их функционирование.

Типы устройств, принцип их работы

Технические характеристики автоматики, ее принцип работы и предназначение будут напрямую зависеть от типа таких устройств. Принято различать две разновидности переключателей:

Электронные.
Электромеханические.

Каждый из этих типов реле имеет свои преимущества и недостатки. Они могут выполняться в различных корпусах, отличаются своим принципом действия и назначением. Необходимо правильно подбирать каждый тип переключателей, который должен полностью соответствовать выполняемой работе и используемой электротехнике.

Электромеханические реле выполнены с катушкой управления и специальными механическими контактами, работающими по принципу кнопки с фиксацией. После подачи сигнала на катушку контакты замыкаются и остаются в таком положении до поступления следующего управляющего сигнала. Как только на реле приходит новый импульс, механика размыкает контакты, обеспечивая правильную работу устройства.

Электронные переключатели выпускаются с полупроводниковым ключом или релейным выходом. Такие устройства выполняются с микроконтроллерами, управляющими сигнальным выходом, и коммутацией нагрузки. Отдельные модификации переключателей оснащены таймерами, что позволяет собирать на их базе специфические схемы, расширяя сферу использования устройств.

Характеристики реле и их преимущества

В каждом конкретном случае технические характеристики таких устройств будут различаться, в зависимости от их типа и назначения. К основным параметрам относят следующее:

Количество поддерживаемых выключателей.
Длительность импульса управления.
Номинальный ток в силовой цепи.
Ток срабатывания катушки.
Номинальное управляющее напряжение.
Количество и состояние контактов.

Выбор переключателей выполняют исходя из их характеристик, а также общей схемы исполнения устройства и прибора. Можно подобрать как простейшие модели, рассчитанные на управляющий ток в 12 Вольт, так и мощные установки, которые работают с высоким напряжением, оснащенные микроконтроллерами и обеспечивающими максимальную точность работы.

К преимуществам реле относят:

Простота конструкции.
Универсальность использования.
Доступная стоимость.
Надежность.
Легкость подключения.

К недостаткам можно отнести разве что их подверженность наводке от силовых цепей и радиоволн. Поэтому такие переключатели следует использовать в приборах и цепях, которые защищены от внешнего воздействия. Если же требуется применять реле в условиях радиоволн и постоянных наводок, то рекомендуется применять механический тип устройства, который отличается повышенной устойчивостью и стабильностью работы.

Всё, что останется сделать, это лишь правильно подобрать модель переключателей, которая будет полностью соответствовать схеме прибора. Только в этом случае можно гарантировать беспроблемность эксплуатации оборудования и систем управления, а техника будет функционировать правильно, без перегрузки и коротких замыканий.

Схема подключения

Схема подключения импульсного реле отличается в зависимости от вида оборудования и мощности самого переключателя. Чаще всего устройство на 12 Вольт используется при организации схемы управления освещения. Нужно только лишь подвести двухжильный тонкий провод к выключателям, а силовой кабель подключить к контактам импульсного бистабильного реле.

Также существуют схемы подключения реле с использованием катушки на 8, 24 и 220 Вольт. При использовании мощных переключателей требуется отдельный источник питания, что несколько усложняет выполнение управляющих устройств. При повышенной мощности рекомендуется использовать электромеханические реле с микропроцессором, который будет контролировать показатель напряжения, обеспечивая максимально возможную точность работы техники.

Сфера применения

Импульсное реле на 12 Вольт мощности чаще всего используется в схемах управления умного дома. Такие переключатели функциональны, могут работать сразу с несколькими устройствами, существенно упрощая автоматизацию управления освещением и всем электроснабжением в строении.

Устройства с таймерами используются в тех случаях, когда требуется обеспечить кратковременную подачу напряжения. Например, для освещения гаража, подвала, сарая или подъезда. Такой аппарат может дополнительно оснащаться внешними датчиками, что расширяет сферу использования импульсного реле.

Мощные переключатели используются в инверторных блоках питания, различном силовом оборудовании и технике с повышенным потреблением электричества. За счет максимально возможной точности работы таких устройств обеспечивается стабильное функционирование аппаратуры, при этом схема выполнения оборудования и мощных блоков питания существенно упрощается, что достигается в том числе за счёт применения импульсных механических и электромеханических реле.

Самостоятельное изготовление прибора

Простота конструкции механических реле позволяет изготавливать их самостоятельно, что сокращает расходы на приобретение уже готовой автоматики. За основу при самостоятельном выполнении реле можно взять поляризованный твердотельный переключатель с таймером. Мощность этого устройства должна составлять 12 Вольт. Благодаря использованию программируемого переключателя, существенно расширяются возможности его использования. В зависимости от потребностей автомата, он может быть включён в схему Schneider или Legrand.

Фиксирующее двухполюсное импульсное реле для управления освещением потребует использования сразу двух переключателей. При выполнении однополюсного автомата ему для работы необходима будет смена полярности. Поэтому в зависимости от сферы использования автоматики потребуется приобрести 2 или 4 переключателя.

У изготовленного самостоятельно прибора будут следующие характеристики:

Два или четыре переключателя.
Ток на выходе — 7 Ампер.
Мощность — 12 Вольт и 0,03 микроампер.

Используемый таймер позволяет осуществлять настройку в двух диапазонах: от 0 до 1 секунды, а также от 1 до 100 секунд. Пользователь получает возможность выбора любого режима включения. При изготовлении реле, которые используются в схемах освещения промышленных зданий, устанавливают максимально возможный промежуток времени. Для бытового использования следует применять таймеры с минимальными значениями работы устройства.

В схеме с самодельным реле будет использоваться кабель с трехконтактным разъёмом:

Чёрный 12 В провод для заземления.
Красный на 12 В для подачи напряжения на исполнительные устройства.
Зеленый провод отвечает за входной импульс триггера и управляет фиксацией сигнала.

Зеленый провод подключают к самодельному реле со стороны кнопочного переключателя. С другой стороны на плюс или минус припаивают провод от источника питания.

Также дополнительно может использоваться двухконтактный разъем с желтым и коричневым проводом. Первый необходим для контроля мощности нагрузки, его соединяют с заземлением и подключенным питанием. Коричневый провод потребуется для дублирования питания, поэтому в зависимости от полярности его подключают к плюсу или минусу 12 Вольт.

Это стандартная схема самодельного импульсного реле, которое может использоваться в блоках управления освещением и электроснабжением. Основная сложность выполнения такого самодельного переключателя — выбор фиксирующей и счетно-проводной автоматики, параметры которой должны соответствовать используемому контакту.

Срабатывание происходит при первичном нажатии на механизм переключения. Передние контакты включаются при замыкании задних контактов, на которые подается напряжение. В каждом конкретном случае схема работы самодельного реле будет различаться, в зависимости от выбранной основы и назначения таких переключателей.

Импульсное реле — это простейший самодельный переключатель, который позволяет точно управлять работой различных устройств, применяется в блоках питания и системах управления освещением. Автоматика может отличаться своими показателями мощности, принципом работы и различными характеристиками. Благодаря простой конструкции таких устройств, их можно изготовить самостоятельно, сэкономив на приобретении функциональных схем автоматизации электроснабжения.

Импульсное реле для управления освещением. Фото, видео

Автор Alexey На чтение 6 мин. Просмотров 615 Опубликовано 05.04.2016 Обновлено 05.04.2016

В случае, если требуется управление освещением из множества разных мест в большом помещении, используют импульсное реле, как наиболее дешёвое и эффективное решение данной задачи.

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей

Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

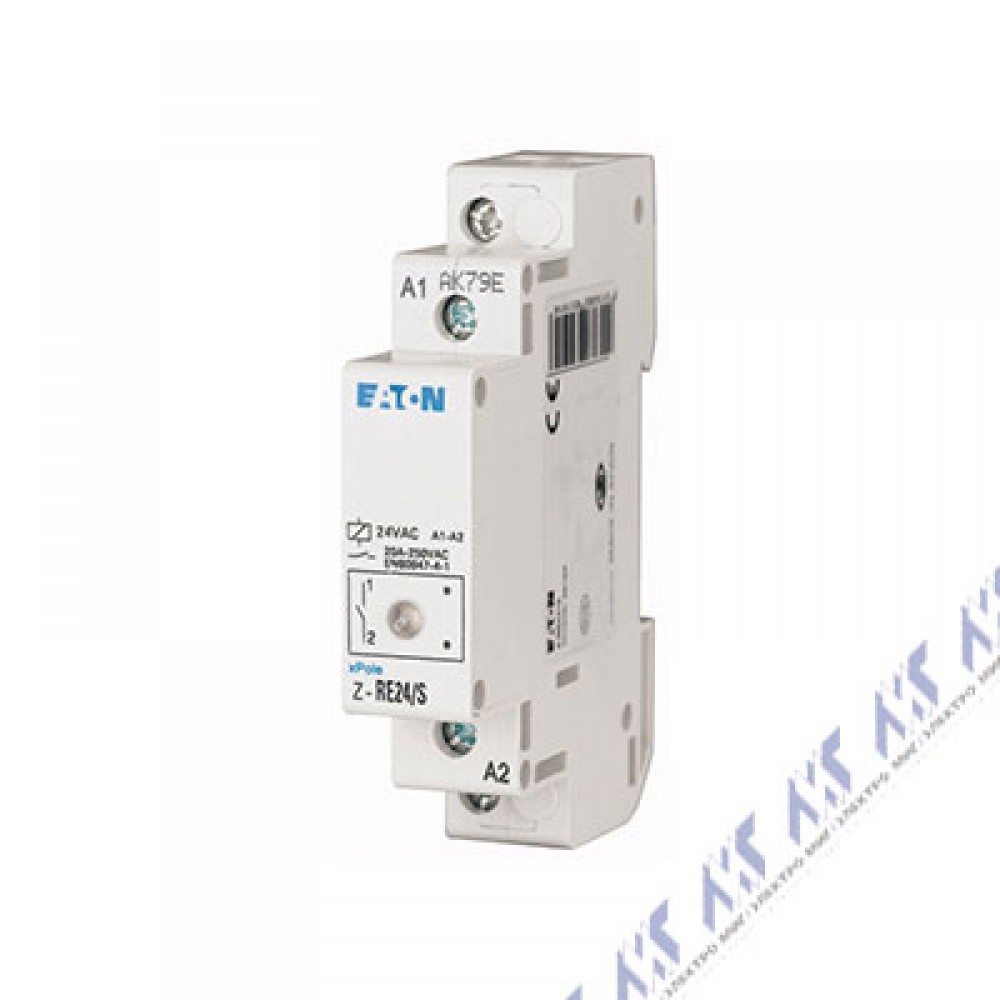

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.

Основными характеристиками импульсных реле являются:

Количество и первоначальное состояние контактов;
Номинальное управляющее напряжение;
Ток срабатывания катушки;
Номинальный ток силовой цепи;
Длительность импульса управления;
Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

импульсные реле, бистабильные реле из наличия

BIS-414i

Назначение
Реле импульсное BIS-414i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы
При поступлении импульса, на управляющий вход реле, происходит переключение его выхода в противоположное состояние, при следующем импульсе — в исходное. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение — следующим нажатием.

Коммутация нагрузки с большим пусковым током – 2х16 А (160А/20мс). Работа с выключателями с неоновой подсветкой.

BIS-419i

Назначение
Реле импульсное BIS-419i двухсекционное, многофункциональное, предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
Режимы А, С – очередное нажатие выключателя изменяет состояние реле R1 и R2 с последовательностью 0-3 (согласно диаграмме «А») или 0-2 (согласно диаграмме «С»). Режимы B, D – очередное нажатие выключателя через время менее 5 секунд изменяет состояние реле R1 и R2 с последовательностью 0-3 (согласно диаграмме «B») или 0-2 (согласно диаграмме «D»).

Двухсекционное, многофункциональное. Коммутация нагрузки с большим пусковым током – 2х16 А (160А/20мс). Работа с выключателями с неоновой подсветкой.

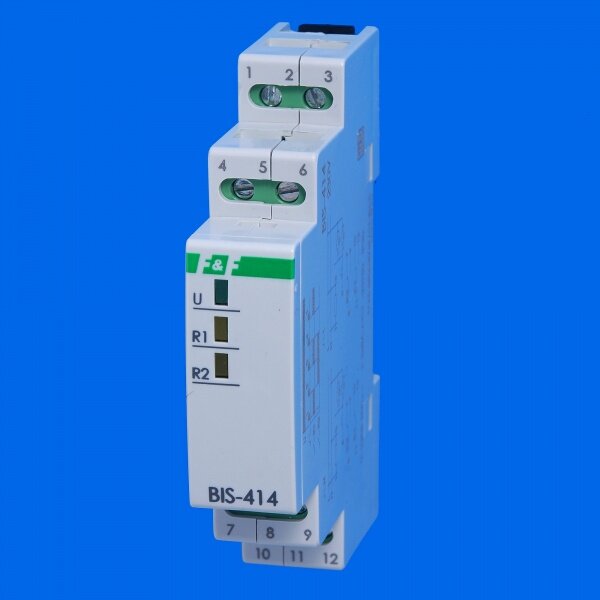

BIS-414

Назначение
Реле импульсное BIS-414 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеет две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе — в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение — следующим нажатием.

Чтобы исключить самопроизвольную сработку от наводок силового провода либо в ситуации, когда число управляющих реле (более 10), рекомендуется установить конденсатор емкостью 0,15-0,33 мкФ 275 В АС между выводами 1 и 6.

Для управления двумя нагрузками. Максимальный ток нагрузки 2х8 А.

BIS-402

Назначение
Реле импульсное BIS-402 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

Максимальный ток нагрузки 8 А. В монтажную коробку.

BIS-403

Назначение
Реле импульсное BIS-403 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки. Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера. Двухкратное нажатие кнопки в течении 1 сек. включает реле в непрерывный режим до момента подачи следующего импульса (нажатия кнопки).

С таймером. Максимальный ток нагрузки 8 А. В монтажную коробку.

BIS-411

Назначение
Реле импульсное BIS-411 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

Принцип работы

При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе — в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение — следующим нажатием.
В реле BIS-411 реализована функция памяти состояния (включено или выключено) при отключении питания.

Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

BIS-413

Назначение
Реле импульсное BIS-413 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки. Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера. Двухкратное нажатие кнопки в течении 1 сек. включает реле в непрерывный режим до момента подачи следующего импульса (нажатия кнопки).

С таймером. Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

BIS-404

Назначение
Реле импульсное BIS-404 предназначено для управления двумя группами освещения или другой нагрузки из нескольких мест.

Принцип работы
Реле импульсное BIS-404 имеет два исполнительных реле и может работать в 2-х режимах.Определение режима работы происходит автоматически при подключении питания: если после подачи напряжения питания по истечении 5 секунд на клемме 1 напряжение отсутствует, то включается режим 1.

Режим 1 — 3-х проводное подключение, с входом управления. Применяется для управления 2-мя нагрузками из нескольких мест параллельно соединенными выключателями кнопочного типа. Управление состоянием исполнительных реле осуществляется нажатием в определенной последовательности на кнопочный выключатель.

Режим 2 — 2-х проводное подключение, с управлением по линии питания. Применяется там, где имеется 2-х проводная линия питания и нет возможности прокладки дополнительного провода (сделана проводка под одноклавишный выключатель, а надо управлять люстрой с 2-мя группами ламп и т. п.). Управление состоянием исполнительных реле осуществляется прерыванием напряжения питания на отрезки времени не более 0,5 секунды:
— при подаче питания включается реле 1;
— при подаче, отключении и включении питания через временные отрезки не более 0,5 секунды включаются оба реле;
— при подаче, отключении, включении, отключении и включении через временные отрезки не более 0,5 секунды включается реле 2.

BIS-412

Назначение
Реле импульсное BIS-412 предназначено для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, вкпючениеи выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).

Управление группами нагрузок. Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

BIS-408

Назначение
Реле импульсное BIS-408 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеет две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

BIS-416

Назначение
Реле импульсное BIS-416 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеет две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Два независимых канала. Максимальный ток нагрузки 2х8 А. В монтажную коробку.

BIS-410

Назначение
Реле импульсное BIS-410 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеет две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

BIS-409

Назначение
Реле импульсное BIS-409 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Реле имеет две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

BIS-419

Назначение
Реле импульсное BIS-419 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

BIS-412-2P

Назначение
Реле импульсное BIS-412-2 предназначено для дистанционного управления (из нескольких мест) освещением или иной нагрузкой по двух проводной линии при помощи параллельно соединенных кнопочных выключателей.

Область применения
Может применяться для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе — по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).

Принцип работы
4 (ZW) — одно нажатие — включение (замыкаются контакты 11-12) на установленное время (1-12 мин), 2 нажатия в течении секунды — включение без таймера, следующее нажатие — включение таймера. 9 (WW) – отключает (замыкаются контакты 11-10) изделие.
6 (ZO) — одно нажатие – включение (замыкаются контакты 11-12) на установленное время (1-12 мин), 2 нажатия в течении секунды — включение без таймера, следующее нажатие — отключение (замыкаются контакты 11-10) изделия.

Работа в групповом режиме с наличием задержки отключения. С функцией памяти. Максимальный ток 2х16А. Монтаж — на Din-рейку.

BIS-412-Т

Назначение
Реле импульсное BIS-412-T предназначено для дистанционного управления освещением или иной нагрузкой по двух проводной линии при помощи параллельно соединенных кнопочных выключателей.

Область применения
Может применяться для группового режима работы.
Реле могут объединяться в группы, включение и выключение отдельных групп реле осуществляется по групповым входам (зажимы 4,5). Например, включение и выключение освещения отдельных этажей гостиницы по групповым входам и управление освещением в комнатах на этаже по индивидуальным на этаже по индивидуальным.

Принцип работы
6 (ZО) – индивидуальный вход, кратковременное нажатие включает освещение, следующее нажатие — отключает. Нажатие на время более 2 сек включает таймер, при этом освещение отключается по окончании работы таймера или очередным нажатием на выключатель.
5 (WW) – групповой вход, отключает группу реле.
4 (ZW) — групповой вход — включает группу. Нажатие на время более 2 сек включает таймер.

Управление группами нагрузок с задержкой отключения. Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

BIS-408i

Описание
Реле импульсное BIS-408i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
При поступлении импульса, на управляющий вход реле, происходит переключение его выхода в противоположное состояние, при следующем импульсе — в исходное.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение — следующим нажатием.

Коммутация нагрузки с большим пусковым током – 160А/20мс. Установка в монтажную коробку. Работа с выключателями с неоновой подсветкой

BIS-410i

Описание
Реле импульсное BIS-410i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
Нагрузка включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.
Удержание кнопки выключателя в нажатом состоянии в течение более 2 секунд включает освещение постоянно до момента очередного нажатия выключателя.

Коммутация нагрузки с большим пусковым током – 160А/20мс. Установка в монтажную коробку. Таймер задержки отключения. Работа с выключателями с неоновой подсветкой

BIS-411i

Назначение
Реле импульсное BIS-411i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
При поступлении импульса, на управляющий вход реле, происходит переключение его выхода в противоположное состояние, при следующем импульсе — в исходное.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение — следующим нажатием.

Коммутация нагрузки с большим пусковым током – 160А/20мс. Работа с выключателями с неоновой подсветкой.

BIS-412i

Назначение
Реле импульсное BIS-412i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление конкретным реле в группе – по индивидуальному входу.
Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Коммутация нагрузки с большим пусковым током – 160А/20мс. Работа с выключателями с неоновой подсветкой.

BIS-413i

Назначение
Реле импульсное BIS-413i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Принцип работы
Нагрузка включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя. Удержание кнопки выключателя в нажатом состоянии в течение более 2 секунд включает освещение постоянно до момента очередного нажатия выключателя.

Коммутация нагрузки с большим пусковым током – 160А/20мс. Работа с выключателями с неоновой подсветкой. Таймер задержки отключения.

Импульсное реле управления освещением РИО-1М

Импульсное реле освещения РИО-1М предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

ДИАГРАММА РАБОТЫ РЕЛЕ

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

Импульсное реле управления освещением РИО-2

Реле импульсное освещения РИО-2 предназначено для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяет формировать многоуровневые схемы управления освещением.

ДИАГРАММЫ РАБОТЫ РЕЛЕ

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

Реле импульсное РИО-3-63

Импульсное реле РИО-3 предназначено для управления трёхфазными (трековыми) системами освещения для выставочных залов, магазинов, жилых помещений, подсветки зданий и т.п. Реле обеспечивает возможность дистанционного управления светильниками с помощью клавишных кнопок с подсветкой. Входы управления позволяют формировать системы освещения по секциям, группам секций или обеспечивать централизованное управления всей системой освещения.

ДИАГРАММЫ РАБОТЫ РЕЛЕ

Подробнее: rio-3-63 (1)

Выбор импульсного реле

Говоря по-простому, это реле, сохраняющее импульс электрической энергии до той поры, пока эта энергия не будет освобождена. Электрическое реле, как правило, представляет собой определённый тип узла переключения — катушки, который активируется при поступлении электрического тока. Основное отличие между импульсным и обычным реле является то, что обычное реле требует постоянного поступления электричества, в то время как импульсное — нет. Ему понадобится лишь кратковременное подключение к источнику электрического тока, и оно сможет передавать эту энергию в более позднее время. Когда электрический ток отключен, реле сохраняет (запоминает) свое последнее состояние. Ну а поскольку ему не требуется постоянная подача электричества для работы, это даёт большое преимущество в сравнении с обычными реле — экономию электроэнергии.

Импульсное реле может заменить тумблеры в любой заданной электрической системе, например, бытовой выключатель света. Выключатель с общим реле потребует подачи постоянного электричества на катушку, так что, только когда цепь замыкается с помощью переключателя, заряженный импульс достигает электронного устройства. Импульсное реле позволило бы тому же устройству получать питание от кнопок, которые начинают и заканчивают подачу электроэнергии вместо переключателя одним нажатием, при этом прибор может быть включен в одной комнате, а выключен из другого места.

Разновидности импульсных реле

Есть два распространенных принципа, по которому импульсные реле (далее ИР) могут быть построены.

Первый заключается в использовании соленоида. Он представляет собой цилиндрическую токопроводящую катушку, которая будет действовать как магнит при реакции на электрический ток. Этот тип конструкции импульсного излучения иногда называют принципом одной катушки. Если импульсный луч строится с помощью этого метода, начальное поступление электроэнергии активирует реле, а следующий импульс, поступивший на катушку, возвращает реле в выключенное положение. Это так называемое реле с храповым механизмом, или электромеханическое.

Альтернативный метод построения импульсного реле — с помощью двух противоположных катушек, соединенных магнитным устройством, удерживающим контакт на месте, а катушки заряжены током и находятся в состоянии покоя. В этом типе импульсного реле первичный электрический импульс поступает на первую катушку и включает устройство, в то время как второй импульс энергии передаётся на альтернативную катушку и прерывает реле, то есть возвращает его в выключенное положение.

Второй вариант исполняет те же функции с помощью полупроводниковых элементов или микропроцессоров. Это изделие носит название цифрового (или электронного) ИР.

Где импульсные реле используются?

Цифровое реле получило большее распространение, потому как совершенствует работу своего электромеханического варианта: кроме соединения/разъединения основной цепи нажатием кнопки оно может выполнять дополнительные функции, например, замыкать одну цепь и размыкать другую. Современные импульсные реле, сделанные по этому принципу, активно используются в разнообразных системах бытовой автоматизации, позволяя включать лампы освещения или бытовые приборы при помощи кнопки вместо тумблера. Кстати, 1-полюсное импульсное реле может использоваться (в качестве примера) для включения/выключения одного осветительного прибора, а двухполюсное управляет двумя различными источниками, например, центральной люстрой и настенными бра. Ещё одно преимущество цифрового варианта — это более низкая стоимость по сравнению с электромеханическим ИР, имеющим храповый механизм. Зато последнее невосприимчиво к электрическим помехам, а связь между кнопками и цепью может быть достигнута с помощью простого неэкранированного кабеля или провода любой длины и минимального сечения.

Импульсные реле часто бывают незаменимы в повседневной жизни, поскольку всего один узел активирует/деактивирует удаленные устройства (что особенно удобно, если те расположены в труднодоступных местах), к тому же упрощают монтаж проводки, ведь при использовании ИР приборы не нуждаются в собственных выключателях. Многие промышленные и коммерческие здания оснащены такими устройствами, позволяющими одномоментно включать или выключать свет на этажах. Очень удобно, согласитесь. Импульсные реле также используются в качестве безопасных устройств для дистанционного контроля электрических цепей, исключая опасность поражения пользователя электрическим током.

Торговая сеть «Планета Электрика» рада представить своим покупателям большой ассортимент импульсных реле.

Реле

— принцип работы, конструкция, типы, применение

Типы реле

У них широкий диапазон классификаций. Здесь мы классифицировали их на основе их применения следующим образом:

Классификация реле

Вспомогательные или миниатюрные реле

Вспомогательные или миниатюрные реле — это реле, которые используются в цепях управления для переключения любого устройства / цепи при выполнении некоторых условий. Это основная форма реле с катушкой и набором контактов для переключения.Они доступны в различных конфигурациях контактов.

Реле блокировки с

Реле с защелкой удерживают положение контактов неопределенное время, даже если питание катушки отключено. Он состоит из двух отдельных катушек, одна для фиксации, а другая — для отпускания. Когда ток течет через первую катушку (катушка A), York намагничивается, и якорь притягивается к сердечнику. York изготовлен из специального магнитного материала, который удерживает якорь в притянутом состоянии, даже если напряжение, приложенное к катушке, снимается.

Чтобы вернуть якорь в исходное положение, на вторую катушку (катушка B) подается напряжение. Вторая катушка намотана на Йорк таким образом, что ток, протекающий через катушку, генерирует магнитный поток, противоположный существующему полю. Это ослабляет существующее магнитное поле, и якорь высвобождается. Следовательно, контакты возвращаются в исходное положение.

Реле таймера с

Таймеры задержки являются примером реле таймера. Они сделаны таким образом, что контакты срабатывают через короткое время после подачи напряжения на катушку.

Контакторы Контакторы

используются для переключения электродвигателей, конденсаторов, осветительных нагрузок и других мощных устройств, с которыми реле не может справиться. Принцип действия контакторов такой же, как и у реле. Контакторы рассчитаны на больший ток, чем реле. У них есть специально разработанные дугогасительные камеры для ослабления электрических дуг, образующихся при переключении сильноточных нагрузок.

Контактор

Реле для станков

Они используются для логического управления оборудованием.Это электромеханические реле с большим количеством контактов. Сейчас они устарели и заменены ПЛК.

Реле перегрузки Реле перегрузки

используются для защиты электродвигателей от перегрузок и обрывов фаз. Они могут быть как электронного, так и теплового типа. В электронных реле перегрузки используются электронные схемы и трансформаторы тока для измерения тока, протекающего к двигателю, в то время как тепловые реле имеют внутри биметаллические полоски, которые деформируются, когда ток через них превышает заданные пределы.

Подробнее: Реле перегрузки — Принцип работы, типы, подключение

Реле утечки на землю

Реле утечки на землю или замыкания на землю (ELR) используется для защиты устройства или цепи от замыканий на землю, а человека — от поражения электрическим током. Он определяет утечку тока на землю и помогает безопасно изолировать цепь или устройство. Их контакты подключены к цепи отключения автоматического выключателя. ELR активирует цепь отключения, как только ток утечки превышает заданное значение, и размыкает автоматический выключатель.

Помимо вышеуказанной классификации, реле также классифицируются по типу рабочего напряжения, подаваемого на катушку, как реле постоянного и переменного тока, классифицируются по конструкции как герметичные, шарнирные, плунжерные реле и т. Д.

принципы работы и варианты применения

Что такое реле?
Реле обычно представляет собой электромеханическое устройство, которое приводится в действие электрическим током. Ток, протекающий в одной цепи, вызывает размыкание или замыкание другой цепи.Реле похожи на переключатели дистанционного управления и используются во многих приложениях из-за их относительной простоты. долгий срок службы и подтвержденная высокая надежность. Реле используются в самых разных областях промышленности, например, в телефонных коммутаторах, цифровых компьютерах и системах автоматизации. Очень сложные реле используются для защиты электроэнергетических систем от неисправностей и перебоев в подаче электроэнергии, а также для регулирования и управления производством и распределением энергии. В домашних условиях реле используются в холодильниках, стиральных и посудомоечных машинах, системах управления отоплением и кондиционированием воздуха.Хотя реле обычно связаны с электрическими схемами, существует много других типов, таких как пневматические и гидравлические. Вход может быть электрическим, а выход — непосредственно механическим, или наоборот.

Как работают реле?
Все реле содержат чувствительный элемент, электрическую катушку, питаемую переменным или постоянным током. Когда приложенный ток или напряжение превышает пороговое значение, катушка активирует якорь, который работает либо на замыкание разомкнутых контактов, либо на размыкание замкнутых контактов.Когда на катушку подается питание, она создает магнитную силу, которая приводит в действие механизм переключения. Магнитная сила, по сути, передает действие от одной цепи к другой. Первый контур называется схема управления; второй называется схемой нагрузки.
Реле выполняет три основные функции: управление включением / выключением, управление предельными значениями и логическая работа.
Управление включением / выключением: Пример: Управление кондиционером, используемое для ограничения и управления нагрузкой высокой мощности
, такой как компрессор
Ограничение управления: Пример: Управление скоростью двигателя, используется для отключения двигателя, если он работает медленнее или
быстрее, чем желаемая скорость
Логическая операция: Пример: испытательное оборудование, используемое для подключения прибора к нескольким
контрольным точкам на тестируемом устройстве.
Типы реле
Существует две основных классификации реле: электромеханические и твердотельные.Электромеханические реле имеют движущиеся части, тогда как твердотельные реле не имеют движущихся частей. Преимущества электромеханических реле включают более низкую стоимость, отсутствие необходимости в теплоотводе, наличие нескольких полюсов и возможность переключения переменного или постоянного тока с одинаковой легкостью.

A.) Электромеханические реле
Реле общего назначения: Реле общего назначения рассчитывается по величине тока, которую могут выдерживать его переключающие контакты. Большинство версий универсального реле имеют от одного до восьми полюсов и могут быть одно- или двухходовыми.Они используются в компьютерах, копировальных аппаратах и другом бытовом электронном оборудовании и приборах. Силовое реле: силовое реле способно выдерживать большие силовые нагрузки 10-50 ампер и более. Обычно они бывают однополюсными или двухполюсными. Контактор: особый тип реле высокой мощности, оно используется в основном для управления высокими напряжениями и токами в промышленных электрических приложениях. Из-за требований к высокой мощности контакторы всегда имеют контакты с двойным замыканием. Реле с выдержкой времени: контакты могут не открываться или закрываться до тех пор, пока на катушку не будет подано напряжение.Это называется задержкой при срабатывании. Задержка срабатывания означает, что контакты будут оставаться в активированном положении до некоторого интервала после отключения питания от катушки. Третья задержка называется временной задержкой. Контакты возвращаются в свое альтернативное положение через определенный интервал времени после подачи питания на катушку. Время этих действий может быть фиксированным параметром реле или регулироваться ручкой на самом реле, или регулироваться дистанционно через внешнюю цепь.

Б.) Твердотельные реле
Эти активные полупроводниковые устройства используют свет вместо магнетизма для приведения в действие переключателя. Свет исходит от светодиода или светодиода. Когда управляющая мощность подается на выход устройства
, световое реле общего назначения включается и светит через открытое пространство. На стороне нагрузки этого пространства часть устройства определяет наличие света и запускает твердотельный переключатель, который либо размыкает, либо замыкает цепь под контролем. Часто твердотельные реле используются там, где Контур под управлением
должен быть защищен от внесения электрических помех.Преимущества твердотельных реле включают низкий уровень электромагнитных / радиопомех, длительный срок службы, отсутствие движущихся частей, отсутствие дребезга контактов и быструю реакцию. Недостатком твердотельного реле является то, что оно может выполнять только однополюсное переключение.
Контактная информация
Контакты являются наиболее важной составной частью реле. На их характеристики существенно влияют такие факторы, как материал контактов, приложенные к ним значения напряжения и тока (особенно формы сигналов напряжения и тока при включении и выключении контактов), тип нагрузки, рабочая частота и дребезг. .Если какой-либо из этих факторов не соответствует заданному значению, возникают такие проблемы, как деградация металла между контактами, контактная сварка, может произойти износ или быстрое увеличение контактного сопротивления. Количество электрического тока, протекающего через контакты, напрямую влияет на характеристики контактов. Например, когда реле используется для управления индуктивной нагрузкой, такой как двигатель лампы. Контакты будут изнашиваться быстрее, и разложение металла между сопряженными контактами будет происходить чаще, по мере увеличения пускового тока контактов.
Чтобы продлить срок службы реле, рекомендуется использовать схему защиты контактов. Эта защита подавит шум и предотвратит образование нагара на контактной поверхности при размыкании реле. Примеры этих синергетических компонентов, которые обеспечивают защиту контактной цепи, включают резистивные конденсаторы, диоды, стабилитроны и варисторы.
Расположение контактов / полюса
Расположение контактов на реле зависит от форм-фактора и количества полюсов. Описание каждого форм-фактора приведено ниже.
Форма A — это нормально разомкнутый (NO) или замыкающий контакт. Он открыт, когда катушка обесточена, и закрывается, когда катушка находится под напряжением. Контакты формы A полезны в приложениях, которые должны переключать один источник питания высокого тока из удаленного места. Примером этого является автомобильный звуковой сигнал, который не может иметь сильный ток, подаваемый непосредственно на рулевое колесо. Реле формы A может использоваться для переключения высокого тока на звуковой сигнал. Форма B — это нормально замкнутый (NC) или размыкающий контакт.Он закрыт в обесточенном состоянии и открывается при подаче напряжения на катушку.
Форма B Контакты полезны в приложениях, где требуется, чтобы цепь оставалась замкнутой, и когда реле активируется, цепь отключается. Примером этого является двигатель машины, который должен работать постоянно, но когда двигатель должен быть остановлен, оператор может сделать это, активировав реле формы B и разорвав цепь.
Форма C представляет собой комбинацию форм A и B, использующих один и тот же подвижный контакт в схеме переключения.Контакт формы C полезен в приложениях, где требуется, чтобы одна цепь оставалась разомкнутой; при срабатывании реле первая цепь отключается, а другая цепь включается. Примером этого является часть оборудования, которая работает постоянно: когда реле активируется, оно останавливает эту часть оборудования и размыкает секунду. цепь к другому элементу оборудования.
Контакт «замыкающий перед размыканием»: — контактное устройство, в котором часть коммутационной секции используется совместно как контактами формы A, так и контактами формы B.Когда реле срабатывает или размыкает, контакт, замыкающий цепь, срабатывает до размыкания контакта. Таким образом, оба контакта замыкаются на мгновение одновременно. Обратный контакт замыкающего контакта перед размыканием является контакт размыкания до размыкания. Полюсы — это количество отдельных коммутаций. цепи внутри реле. Наиболее распространенными версиями являются однополюсные, двухполюсные и четырехполюсные.
Типы нагрузки
Параметры нагрузки включают максимально допустимое напряжение и максимально допустимую силу тока, которую может выдерживать реле, как в вольтах, так и в амперах.Важны как размер груза, так и его тип. Существует четыре типа нагрузок: 1.) резистивная, 2.) индуктивная, 3.) переменный или постоянный ток, и 4.) высокий или низкий бросок тока.
1.) Резистивная нагрузка — это нагрузка, которая в первую очередь оказывает сопротивление протеканию тока. Примеры резистивных нагрузок включают электрические нагреватели, плиты и духовки, тостеры и утюги.
2.) Индуктивные нагрузки включают дрели, электрические миксеры, вентиляторы, швейные машины и пылесосы. Реле, которые будут подвергаться высоким пусковым индуктивным нагрузкам, такие как двигатель переменного тока, часто будут рассчитаны в лошадиных силах, а не в вольтах и амперах.Этот рейтинг отражает мощность, которую могут выдержать контакты реле в момент включения (или переключения) устройства.
3.) Переменный или постоянный ток. Это влияет на цепь контактов реле (из-за ЭДС) и временную последовательность и может привести к проблемам с характеристиками коммутационной способности реле для различных типов нагрузки (т. Е. Резистивной, индуктивной и т. Д.) .
4.) Высокий или низкий бросок тока — некоторые типы нагрузок потребляют значительно большее количество тока (силы тока) при первом включении, чем при последующей стабилизации цепи (нагрузки также могут пульсировать, когда цепь продолжает работать, увеличивая и уменьшая ток) .Примером высокой пусковой нагрузки является лампочка, которая при первом включении может потреблять в 10 или более раз превышающий нормальный рабочий ток (некоторые производители называют это ламповой нагрузкой). В дополнение к указанным выше параметрам нагрузки вы Теперь нужно определить, какие параметры связаны с цепью управления или цепью катушки, как ее иногда называют. К ним могут относиться: Чувствительность: катушки, которые приводят в действие реле при очень низком напряжении или низком токе, называются чувствительными. Чувствительность — это относительный термин, который отличает катушки малой мощности от катушек большой мощности.
Polarized: Катушки некоторых реле, требующих постоянного напряжения, поляризованы. Это означает, что есть специальные клеммы для положительного и отрицательного напряжения для питания катушки. Информация о катушке Характеристики катушек следует понимать как часть выбранного реле. Некоторые важные характеристики включают:
Сопротивление катушки: (применимо только к реле постоянного тока) сопротивление прохождению электрического тока. Это сопротивление измеряется при температуре, зависящей от производителя. Сопротивление катушки
реле переменного тока может быть указано для справки, если указана индуктивность катушки.
Максимальное напряжение: максимальное значение допустимого перенапряжения при рабочем питании катушки реле.
Номинальное напряжение катушки: опорное напряжение, приложенное к катушке, когда реле используется в нормальных условиях эксплуатации
.
Потребляемая мощность: мощность, потребляемая катушкой при подаче на нее номинального напряжения.
Односторонний стабильный: контакты переключателя в реле остаются в нормальном или стабильном положении до тех пор, пока на катушку не подается питание. Когда на катушку подается питание, контакты перемещаются в новое положение
, но остаются в этом положении, пока на катушку подается питание.Однообмоточный, фиксируемый тип: этот тип имеет одну катушку, которая служит как катушкой установки, так и катушкой сброса, в зависимости от направления тока. Когда ток течет через катушку в прямом направлении, она служит установленной катушкой; когда ток течет в обратном направлении, он действует как катушка сброса. Двухобмоточное реле с защелкой: это реле с защелкой имеет две катушки: установка и сброс. Он может сохранять ВКЛ или ВЫКЛ. состояния, даже когда подается пульсирующее напряжение или когда напряжение снимается.
Реле с защелкой часто имеют один набор клемм, предназначенных для положительного напряжения, а другой — для отрицательного напряжения, используемого для питания катушки. Такая поляризованная катушка позволяет выполнять одно действие, когда напряжение катушки положительное, и противоположное действие, когда напряжение катушки меняется на противоположное. Разница между односторонним стабильным реле и реле с фиксацией аналогична разнице между переключателем мгновенного действия и переключателем поддерживаемого действия.
Импульсное реле: специальная версия реле с фиксацией.Импульс тока на катушку приводит к изменению положения контакта
. Контакт остается в этом положении до тех пор, пока катушка не получит еще один импульс тока, который вернет контакты в исходное положение. Для импульсного реле полярность не важна; следовательно, он может приводиться в действие переменным или постоянным током.
Шаговое реле: каждый раз, когда на катушку реле подано напряжение, переключатель приводится в действие с новым набором контактов. Это похоже на поворотный переключатель.
Внутренняя работа механических реле
Стандарт: односторонний стабилизатор с любым из следующих трех различных методов замыкания контактов:
1.Тип изгиба: Якорь приводит в действие контактную пружину напрямую, и контакт
приводится в действие неподвижным контактом, замыкая цепь
2. Тип отрыва: подвижная деталь приводится в действие якорем, и контакт
замыкается
3. Тип плунжера: действие рычага, вызванное подачей питания на якорь, вызывает действие с длинным ходом
. Геркон
: односторонний стабильный контакт, который включает в себя низкое контактное давление и простую точку контакта. Поляризованный: может быть либо с односторонней стабильностью, либо с двумя обмотками. .Постоянный магнит используется для притяжения или отталкивания якоря, управляющего контактом. Для катушки реле требуется определенная полярность (+ или -). Опция фиксации делает поляризованное реле с двумя обмотками, что означает, что оно остается в текущем состоянии после обесточивания катушки.
Релейные блоки
Пластиковый корпус: Большинство реле заключено в пластиковый корпус. Это негерметичный корпус, и только пальцы и провода не мешают работе релейного механизма.
Полу-герметичный: Специальная конструкция предотвращает проникновение флюса в базовый корпус реле.Этот тип реле не подлежит очистке погружением.
Уплотнение для легких условий эксплуатации: также изготовленное из пластика, это уплотнение используется для реле, которые будут устанавливаться на печатные платы. Легкое уплотнение позволяет очищать печатную плату погружением. Этот тип уплотнения не следует рассматривать как постоянное уплотнение или защиту от всех загрязнений. Очень маленькие молекулы могут проходить через пластиковый корпус через некоторое время. Герметичное уплотнение: этот тип уплотнения защищает почти от всех видов загрязнений.Это всегда металл реле в корпусе. Он используется там, где требуется высокая надежность в суровых условиях и стоит дороже, чем другие пакеты.
Без пломб: реле этого типа предназначены для ручной пайки. Не принимаются меры против попадания флюса и чистящего растворителя внутрь реле. Этот тип реле не подлежит очистке погружением.

Монтаж реле
Существует несколько типичных способов установки и подключения реле.
Гнездо Лопаточные выступы реле могут быть вставлены в ответный язычок или в ответное гнездо.На клеммах реле находится одна сторона заделки. Сторона сопряжения может быть подключена к ответной планке
или смонтирована в разъеме, предназначенном для этого блока реле.
Монтаж на печатной плате Имеются пайки волной пайки, которые выступают изнутри реле наружу и разнесены (расстояние и высота) в соответствии с конструкцией, определенной производителем. Контакты реле вставляются через отверстия в печатной плате (PCB), предназначенные для соответствия разводке контактов реле, и припаяны волной для прикрепления реле к печатной плате.

Монтаж на шасси Монтажные проушины, выступы или отверстия являются частью механического блока реле. В этих местах обычно используются гайки, болты или винты, чтобы закрепить реле на каком-либо шасси. Это шасси может функционировать только как место для установки или также может использоваться для управления температурным режимом (в приложениях с более высокой мощностью). Реле также может быть прикреплено к печатной плате для обеспечения устойчивости.

Как указать реле
1.Каковы требования к переключению: какое напряжение? Какая сила тока переключается?
2. Напряжение катушки: переменный или постоянный источник питания? Какое напряжение доступно для питания катушки?
3. Каково расположение контактов:
— Контакты формы A
— Контакты формы B
— Контакты формы C
4. Сколько полюсов необходимо? (количество переключаемых цепей)
5. Какой тип монтажа:
— Монтаж на поверхности
— Печатная плата
— Съемная розетка
— Съемная клеммная колодка
— Верхнее крепление
— Верхнее крепление — Печатная плата

Что такое релейный переключатель | Работа, работа и тестирование реле

Что такое реле?

Реле можно определить как переключатель.Переключатели обычно используются для замыкания или размыкания цепи вручную. Реле также является переключателем, который соединяет или отключает две цепи. Но вместо ручного управления применяется реле с электрическим сигналом, которое, в свою очередь, подключает или отключает другую цепь.

Реле могут быть разных типов, например, электромеханические, твердотельные. Часто используются электромеханические реле. Давайте посмотрим на внутренние части этого реле, прежде чем узнаем о его работе. Хотя присутствовало много разных типов реле, их работа одинакова.

Каждое электромеханическое реле состоит из

Электромагнит
Механически подвижный контакт
Точки переключения и
Пружина

Электромагнит сконструирован путем намотки медной катушки на металлический сердечник. Два конца катушки подключены к двум контактам реле, как показано на рисунке. Эти два используются в качестве контактов питания постоянного тока.

Обычно присутствуют еще два контакта, называемые точками переключения для подключения высокоамперной нагрузки.Другой контакт, называемый общим контактом, используется для подключения точек переключения.

Эти контакты называются нормально разомкнутыми (NO), нормально замкнутыми (NC) и общими (COM) контактами.

Реле может работать как от переменного, так и от постоянного тока.

В случае реле переменного тока для каждого текущего нулевого положения катушка реле размагничивается, и, следовательно, существует вероятность продолжения разрыва цепи.

Итак, реле переменного тока сконструированы со специальным механизмом, обеспечивающим постоянный магнетизм, чтобы избежать вышеуказанной проблемы.Такие механизмы включают устройство электронной схемы или механизм с затемненной катушкой.

Рабочее

Реле работает по принципу электромагнитной индукции.
Когда на электромагнит подается ток, он создает вокруг себя магнитное поле.
На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку.
В реле Медная катушка и железный сердечник действуют как электромагнит.
Когда на катушку подается постоянный ток, она начинает притягивать контакт, как показано.Это называется включением реле.
Когда расходный материал удаляется, он возвращается в исходное положение. Это называется отключением реле.

Существуют также такие реле, у которых контакты изначально замкнуты и разомкнуты, когда есть питание, т.е. точно противоположно показанному выше реле.

Твердотельные реле будут иметь чувствительный элемент для измерения входного напряжения и переключения выхода с помощью оптронной связи.

Типы контактов реле

Как мы видели, реле является переключателем.Терминология «Столбы и броски» также применима к эстафете. В зависимости от количества контактов и количества цепей переключающие реле можно классифицировать.

Прежде чем мы узнаем об этой классификации контактов, мы должны знать полюса и ходы релейного переключателя.

Poles and Throws

Реле могут переключать одну или несколько цепей. Каждый переключатель в реле называется полюсом. Количество цепей, подключаемых реле, указано в виде бросков.

В зависимости от полюсов и ходов реле подразделяются на

Однополюсные одинарные
Однополюсные, двойные
Двухполюсные, одинарные
Двухполюсные, двойные

Однополюсные, одинарные

A Однополюсные одноходовое реле может управлять одной цепью и может быть подключено к одному выходу.Он используется для приложений, требующих только состояния ВКЛ или ВЫКЛ.

Однополюсное двухходовое реле

Однополюсное двухходовое реле соединяет одну входную цепь с одним из двух выходов. Это реле также называется переключающим реле.

Хотя SPDT имеет два выходных положения, он может состоять более чем из двух выходов в зависимости от конфигурации и требований приложения.

Двухполюсное одинарное реле

Двухполюсное одинарное реле имеет два полюса и одноходовое реле, и его можно использовать для одновременного подключения двух клемм одной цепи.Например, это реле используется для одновременного подключения к нагрузке клемм фазы и нейтрали.

Двухполюсный, двойной ход

Реле DPDT (двухполюсный, двойной ход) имеет два полюса и два контакта для каждого полюса. При управлении направлением двигателя они используются для смены фазы или полярности.

Переключение между контактами всех этих реле происходит, когда катушка находится под напряжением, как показано на рисунке ниже.

Реле можно разделить на различные типы в зависимости от их функций, конструкции, применения и т. Д.Узнайте о различных типах реле. Классификация реле.

Применение реле

Реле используются для защиты электрической системы и минимизации повреждений оборудования, подключенного к системе, из-за превышения токов / напряжений. Реле используется с целью защиты подключенного к нему оборудования.

Они используются для управления цепью высокого напряжения с сигналом низкого напряжения в прикладных усилителях звука и некоторых типах модемов.

Они используются для управления сильноточной цепью с помощью слаботочного сигнала в таких приложениях, как соленоид стартера в автомобиле. Они могут обнаруживать и изолировать неисправности, возникшие в системе передачи и распределения электроэнергии. Типичные области применения реле:

Системы управления освещением
Телекоммуникации
Контроллеры промышленных процессов
Управление движением
Управление двигателями
Системы защиты системы электроснабжения
Компьютерные интерфейсы
Автомобильная промышленность
Бытовая техника 9020

Принцип работы и основные разновидности

Импульсное реле является наиболее распространенным, полученным в области железнодорожной автоматики.Такое устройство переключает контакты сети и цепей разной мощности под нагрузками разной природы — индуктивными, емкостными, активными или их комбинациями. Обмотки реле можно подключать к кабельным или воздушным линиям, рельсовым цепям, которые имеют высокий уровень помех различного рода и подвержены ударам молнии.

Импульсное реле применяется в системах и сетях ж / д автоматики в основном как приемник импульсов рельсовых цепей, управляющих рельсовыми путями на участках и станциях.В сложных и нестабильных условиях основная задача этого устройства — четкая и надежная безотказная работа в области телемеханики и железнодорожной автоматики для обеспечения безопасности работы и движения поездов. Импульсное реле также устанавливается как в неотапливаемых специальных релейных шкафах, так и в релейных помещениях с надлежащим обогревом.

Рассмотрим подробнее устройство такого устройства. Принцип действия реле импульсного типа и конструкция устройства основаны на таких элементах, как постоянный магнит, катушка с установленным внутри якорем с подвижными контактами, четыре полюсных наконечника магнитопровода, регулировочные винты.Якорь закреплен на металлической основе. Импульсное реле штекерного типа имеет контактную систему, состоящую из неподвижных и подвижных контактов. Такая система рассчитана на несколько десятков миллионов переключений с током до нескольких ампер и напряжением в несколько десятков вольт. Все части реле находятся под прозрачным колпачком с ручкой.

Малогабаритное импульсное реле используется в качестве реле слежения в рельсовых импульсных цепях, работающих на переменном токе. В нем внутри корпуса находится панель с выпрямителем из четырех кремневых диодов.У такого устройства есть недостатки: большая масса и габариты (более двух килограммов — это много для защитного или регулирующего устройства).

В настоящее время в качестве главного реле в автоматизации железной дороги используется недорогое реле с переключающим контактом, использующим герконовый переключатель с ртутным магнитом (контакт под давлением).

Геркон представляет собой контактную пружину, изготовленную из специального магнитного материала и помещенную в стеклянную ампулу. Эта ампула заполнена инертным газом или создает вакуум, чтобы уменьшить возможность искрения или коррозии контактов.У импульсного реле с переключаемым герметичным контактом есть свои положительные стороны, такие как малые габариты, низкая стоимость, высокая скорость, простота в эксплуатации, высокая надежность. Однако есть и недостатки. Например, такое реле сложно применить зимой из-за влияния низких температур на ртуть. Поэтому для такого устройства, как импульсное реле с герконом, требуется дополнительный внешний подогрев.

Как работают реле — Инженерное мышление

Изучите основы реле, чтобы понять основные части, различные типы, а также то, как они работают.

Прокрутите вниз, чтобы просмотреть руководство YouTube.

Для всех ваших потребностей в реле ознакомьтесь с Tele Controls, которые любезно спонсировали это видео. Tele Controls — один из ведущих производителей в области автоматизации с 1963 года. Они предлагают одни из лучших решений, когда речь идет о надежных переключающих реле, и гарантируют максимальный срок службы вашего оборудования.

Ознакомьтесь с их ассортиментом переключающих реле, а также подходящими релейными базами и принадлежностями.Вы можете связаться с ними по электронной почте [адрес электронной почты защищен] или через linkedin, чтобы получить бесплатную памятку по настройке реле.

Для получения дополнительной информации щелкните ЗДЕСЬ

Что такое реле и почему мы их используем?

Реле — это переключатель с электрическим управлением. Реле, как правило, используют электромагнит для механического управления переключателем. Однако в более новых версиях будет использоваться электроника, такая как твердотельные реле.

Реле
Реле используются там, где необходимо управлять цепью, используя маломощный сигнал, или когда несколько цепей должны управляться одним сигналом.Реле обеспечивают полную гальваническую развязку между управляющими и управляемыми цепями.
Реле часто используются в цепях для уменьшения тока, протекающего через первичный переключатель управления. Выключатель, таймер или датчик относительно низкой силы тока можно использовать для включения и выключения нагрузки с гораздо большей мощностью. Примеры этого мы увидим чуть позже в статье.
Основные части реле
В реле есть две основные цепи. Первичная и вторичная стороны.
Первичный и вторичный
Первичный контур обеспечивает управляющий сигнал для работы реле. Этим можно управлять с помощью ручного переключателя, термостата или какого-либо датчика. Первичная цепь обычно подключается к источнику постоянного тока низкого напряжения.
Вторичная цепь — это цепь, которая содержит нагрузку, которую необходимо переключать и контролировать. Когда мы говорим о нагрузке, мы имеем в виду любое устройство, потребляющее электричество, например вентилятор, насос, компрессор или даже лампочку.
Объяснение первичной и вторичной обмоток
На первичной стороне мы находим электромагнитную катушку. Это катушка из проволоки, которая создает магнитное поле, когда через нее проходит ток.
Когда электричество проходит по проводу, оно создает электромагнитное поле, мы можем видеть, что, поместив несколько компасов вокруг провода, когда мы пропускаем ток через провод, компасы меняют направление, чтобы соответствовать электромагнитному полю. Когда мы наматываем провод в катушку, магнитное поле каждого провода объединяется, образуя большее и более сильное магнитное поле.Мы можем контролировать это магнитное поле, просто контролируя ток.
Кстати, о том, как работают соленоиды и даже о том, как сделать соленоид своими руками, мы рассказали в нашей предыдущей статье. Убедитесь, что ЗДЕСЬ .
На конце электромагнита находим якорь. Это небольшой компонент, который поворачивается. Когда электромагнит возбуждается, он притягивает якорь. При обесточивании электромагнита якорь возвращается в исходное положение. Обычно для этого используется небольшая пружина.
К якорю подсоединен подвижный контактор. Когда якорь притягивается к электромагниту, он замыкается и замыкает цепь на вторичной стороне.
Якорь
Как работает электромеханическое реле
У нас есть два типа основных реле: нормально разомкнутый и нормально замкнутый. Существуют и другие типы реле, о которых мы поговорим позже в этой статье.
В нормально разомкнутом типе электричество во вторичной цепи не течет, поэтому нагрузка отключена.Однако, когда ток проходит через первичный контур, в электромагните индуцируется магнитное поле. Это магнитное поле притягивает якорь и тянет подвижный контактор, пока он не коснется клемм вторичной цепи. Это замыкает цепь и подает электричество на нагрузку.
С нормально закрытым типом. Вторичный контур обычно замкнут, поэтому нагрузка включена. Когда ток проходит через первичную цепь, электромагнитное поле заставляет якорь отталкиваться, что отключает контактор и разрывает цепь, что прекращает подачу электричества на нагрузку.
Принцип работы твердотельных реле (SSR)
Принцип работы твердотельных реле или SSR аналогичен, но, в отличие от электромеханических реле, у них нет движущихся частей. Твердотельное реле использует электрические и оптические свойства твердотельных полупроводников для выполнения изоляции входа и выхода, а также функций переключения.
В устройствах этого типа мы находим светодиодный индикатор на первичной стороне вместо электромагнита. Светодиод обеспечивает оптическую связь, направляя луч света через зазор в приемник соседнего фоточувствительного транзистора.Мы контролируем работу этого типа простым включением и выключением светодиода.
SSR
Фототранзистор действует как изолятор и не пропускает ток, если он не подвергается воздействию света. Внутри фототранзистора находятся разные слои полупроводниковых материалов. Есть N-тип и P-тип, которые зажаты вместе. И N-тип, и P-тип изготовлены из кремния, но каждый из них был смешан с другими материалами, чтобы изменить их электрические свойства. N-тип был смешан с материалом, который дает ему много лишних и ненужных электронов, которые могут свободно перемещаться к другим атомам.P-тип был смешан с материалом, в котором меньше электронов, поэтому на этой стороне много пустого пространства, в которое могут перемещаться электроны.
Когда материалы соединяются вместе, возникает электрический барьер, препятствующий течению электронов.
Фототранзистор
Однако, когда светодиод включен, он испускает другую частицу, известную как фотон. Фотон попадает в материал P-типа и сбивает электроны, толкая их через барьер в материал N-типа. Электроны на первом барьере теперь также могут совершать прыжок, и поэтому возникает ток.После выключения светодиода фотоны перестают сталкивать электроны через барьер, и ток на вторичной стороне прекращается.
Итак, мы можем управлять вторичной цепью, просто используя луч света.
Типы реле
Существует множество типов реле, мы рассмотрим несколько основных, а также несколько простых примеров их использования.
Реле с нормально разомкнутыми контактами
Как мы видели ранее в этой статье, у нас есть простое реле с нормально разомкнутыми контактами.Это означает, что нагрузка вторичной стороны отключена до тех пор, пока не будет замкнута цепь первичной обмотки. Мы можем использовать это, например, для управления вентилятором, используя биметаллическую полосу в качестве переключателя на первичной стороне. Биметаллическая полоса изгибается при повышении температуры, при определенной температуре она замыкает цепь и включает вентилятор, чтобы обеспечить некоторое охлаждение.
нормально разомкнутые реле
нормально замкнутые реле
У нас также есть нормально замкнутые реле. Это означает, что нагрузка на вторичной стороне обычно включена.Например, мы могли бы управлять простой насосной системой для поддержания определенного уровня воды в резервуаре для хранения. Когда уровень воды низкий, насос включен. Но как только он достигает требуемого предела, он замыкает первичную цепь и отводит контактор, что отключает питание насоса.
Простой пример нормально замкнутого
Реле с фиксацией
В стандартном нормально разомкнутом реле после обесточивания первичной цепи электромагнитное поле исчезает, и пружина возвращает контактор в исходное положение.Иногда мы хотим, чтобы вторичная цепь оставалась под напряжением после размыкания первичной цепи. Для этого мы можем использовать реле с фиксацией.
Например, когда мы нажимаем кнопку вызова на лифте, мы хотим, чтобы свет на кнопке оставался включенным, чтобы пользователь знал, что лифт идет. Итак, для этого мы можем использовать фиксирующие реле. Есть много различных конструкций для этого типа реле, но в этом упрощенном примере у нас есть 3 отдельные цепи и поршень, который находится между ними. Первый контур — это кнопка вызова.Второй — лампа, а третий — схема сброса.
Блокировочное реле
При нажатии кнопки вызова происходит замыкание цепи и питание электромагнита, это подтягивает поршень и замыкает цепь, чтобы включить лампу. Контроллеру лифта также посылается сигнал, чтобы лифт опускался. Кнопка отпускается, это отключает питание исходной цепи, но, поскольку поршень не подпружинен, он остается на месте, а лампа остается включенной.
Когда кабина лифта достигает нижнего этажа, она контактирует с выключателем.Это приводит в действие второй электромагнит и отталкивает поршень, отключая питание лампы.
Реле с фиксацией, таким образом, имеют преимущество наличия позиционной «памяти». После активации они останутся в своем последнем положении без необходимости в дальнейшем вводе или токе.
Двухполюсные или однополюсные
Реле могут иметь одно- или двухполюсные. Термин «полюс» относится к количеству контактов, переключаемых при включении реле. Это позволяет запитать более одной вторичной цепи от одной первичной цепи.
Мы могли бы, например, использовать двухполюсное реле для управления охлаждающим вентилятором, а также сигнальной лампой. И вентилятор, и лампа обычно выключены, но когда биметаллическая полоса в первичной цепи становится слишком горячей, она изгибается, замыкая цепь. Это создает электромагнитное поле и замыкает оба контактора на вторичной стороне, это обеспечивает питание охлаждающего вентилятора, а также сигнальную лампу.
Двухполюсные
Двухполюсные или одинарные реле
При работе с реле вы часто будете слышать термин «выбрасывает».Имеется в виду количество контактов или точек подключения. Реле двойного хода объединяет нормально разомкнутую и нормально замкнутую цепи. Реле двойного хода также называется реле переключения, поскольку оно переключает или переключает между двумя вторичными цепями.
В этом примере, когда первичная цепь разомкнута, пружина на вторичной стороне подтягивает контактор к клемме B, запитывая лампу. Вентилятор остается выключенным, потому что цепь не замкнута.
Double Throw
Когда первичная сторона находится под напряжением, электромагнит подтягивает контактор к клемме A и отводит электричество, на этот раз запитывая вентилятор и выключая лампу.Таким образом, мы можем использовать этот тип реле для управления различными цепями в зависимости от события.
Двухполюсное реле двойного направления
Двухполюсное реле двойного направления или DPDT используется для управления 2 состояниями в 2 отдельных цепях.
Здесь мы видим реле DPDT. когда первичная цепь не завершена, клеммы T1 и T2 подключаются к клеммам B и D соответственно. Красный светодиод и световой индикатор горят.
Double Pole Double Throw
Когда первичная цепь замкнута, то T1 и T2 подключаются к клеммам A и C, вентилятор включается и загорается зеленый светодиод.
Подавляющие диоды (диоды маховика)
При работе с электромагнитами необходимо учитывать обратную ЭДС или электродвижущую силу. Когда мы запитываем катушку, электромагнитное поле нарастает до максимальной точки, магнитное поле накапливает энергию. Когда мы отключаем питание, электромагнитное поле коллапсирует и очень быстро высвобождает эту накопленную энергию, это коллапсирующее поле продолжает толкать электроны, поэтому мы получаем обратную ЭДС. Это нехорошо, потому что это может вызвать очень большие всплески напряжения, которые повредят наши цепи.
Ограничительный диод
Чтобы преодолеть это, мы можем использовать что-то вроде диода, чтобы подавить это. Диод пропускает ток только в одном направлении, поэтому при нормальной работе ток течет к катушке. Но когда мы отключаем питание, обратная ЭДС будет выталкивать электроны, и поэтому диод теперь будет обеспечивать катушкой путь для безопасного рассеивания энергии, чтобы не повредить наши цепи.

Как можно более эффективно использовать реле?
Это становится довольно длинным ответом, но я добавил много красивых картинок, которые не дадут вам заснуть 😉
Мне известны бистабильные реле, и они очень полезны, но здесь я расскажу о различных решениях для одного и того же реле без фиксации на случай, если вы не хотите использовать реле с фиксацией.Это может быть, например, по обратной связи или по более сложным причинам вождения. (Один из способов получить обратную связь — использовать один контакт двухполюсного реле, но затем вы уменьшите его до однополюсного реле. Существуют трехполюсные реле, но они дороги.)
В любом случае, речь идет о вашем обычном, недорогом нестабильное реле. Я буду использовать это реле для справки.
Резистор серии
Дешевый и простой способ снижения мощности, применимый к большинству реле. Обратите внимание на то, что должно работать при напряжении в технических данных, иногда называемом «втягивающим напряжением».Для стандартной версии 12 В вышеупомянутого реле это 8,4 В. Это означает, что реле 12 В также будет работать, если вы приложите к нему минимум 8,4 В. Причина такого большого запаса в том, что 12 В для реле часто не регулируется и может варьироваться, например, в зависимости от допусков сетевого напряжения. Перед этим проверьте поля на 12 В.
Давайте сохраним некоторый запас и выберем 9 В. Реле имеет сопротивление катушки 360 Ом, тогда последовательный резистор на 120 Ом вызовет падение на 3 В, а для реле останется 9 В.Рассеиваемая мощность составляет 300 мВт вместо 400 мВт, экономия энергии 25%, только с последовательным резистором.
На этом и других графиках мощность общего решения показана синим цветом, нормализованная для входа 12 В, а наше улучшенное решение — фиолетовым. По оси абсцисс показано входное напряжение.
Регулятор LDO
С последовательным резистором экономия энергии составляет постоянные 25% от соотношения наших резисторов. Если напряжение возрастает, мощность будет увеличиваться квадратично.Но если мы сможем поддерживать постоянное напряжение реле, независимо от напряжения источника питания, мощность будет расти только линейно с увеличением входного напряжения. Мы можем сделать это, используя LDO на 9 В для питания реле. Обратите внимание, что по сравнению с последовательным резистором это экономит больше энергии при более высоких входных напряжениях, но меньше, если входное напряжение падает ниже 12 В.
Энергосбережение: 25%.
Чувствительное реле
Это самый простой способ резко снизить мощность: использовать чувствительную версию реле.Наше реле доступно в стандартной версии, которая требует 400 мВт, и в чувствительной версии, которая удовлетворяет половину этой мощности.
Так почему бы всегда не использовать чувствительные реле? Во-первых, не все реле бывают чувствительных типов, и когда они есть, у них часто есть ограничения, такие как отсутствие переключающих контактов (CO) или ограниченный ток переключения. Они тоже дороже. Но если вы найдете тот, который подходит для вашего приложения, я обязательно его рассмотрю.
Энергосбережение: 50%.
Реле 12 В при 5 В
Здесь мы переходим к Real Savings ™.Сначала нам нужно объяснить работу с напряжением 5 В. Мы уже видели, что мы можем управлять реле при 9 В, так как «напряжение срабатывания» составляло 8,4 В. Но 5 В значительно ниже этого значения, поэтому реле не сработает. Однако оказывается, что «должно срабатывать напряжение» необходимо только для того, чтобы активировал реле; после активации он останется активным даже при гораздо более низких напряжениях. Вы легко можете попробовать это. Откройте реле и подайте 5 В на катушку, и вы увидите, что оно не срабатывает. Теперь закройте контакт кончиком карандаша, и вы увидите, что он остается замкнутым.Отлично.
Есть одна загвоздка: откуда мы знаем, что это сработает для нашего реле? Он нигде не упоминает 5 В. Что нам нужно, так это «удерживающее напряжение» реле, которое дает минимальное напряжение, чтобы оставаться активным, и, к сожалению, это часто опускается в таблицах данных. Таким образом, нам придется использовать другой параметр: «должно сбросить напряжение». Это максимальное напряжение, при котором реле гарантированно отключится. Для нашего реле на 12 В это 0,6 В, что действительно мало. «Напряжение удержания» обычно немного выше, например 1.5 В или 2 В. Во многих случаях 5 В стоит риска. Не , если вы хотите запускать производство устройства 10 тыс. В год без консультации с производителем реле; у вас может быть много возвратов. Но для хобби-проекта с разовой постановкой вы можете сами убедиться, сработает ли он.
Таким образом, нам нужно высокое напряжение только на очень короткое время, а затем мы можем довольствоваться 5 В. Этого легко добиться с помощью параллельной RC-цепи, включенной последовательно с реле. Когда реле включается, конденсатор разряжается и, следовательно, замыкает параллельный резистор, так что полные 12 В проходят через катушку, и она может активироваться.Затем конденсатор заряжается, и на резисторе возникает падение напряжения, которое снижает ток.
Это похоже на наш первый пример, только тогда мы использовали напряжение катушки 9 В, теперь нам нужно 5 В. Калькулятор! 5 В на 360 Ом катушки составляет 13,9 мА, тогда сопротивление резистора должно быть (12 В — 5 В) / 13,9 мА = 500 Ом. Прежде чем мы сможем найти значение для конденсатора, мы должны еще раз свериться с таблицей данных: максимальное время срабатывания составляет 10 мс. Это означает, что конденсатор должен заряжаться достаточно медленно, чтобы его осталось 8.{\ dfrac {-t} {RC}} \ $
При \ $ V_ {COIL} \ $ = 8,4 В, \ $ t \ $ = 10 мс и \ $ R \ $ = 209 Ом мы можем решить для \ $ C \ $ и найти минимум 66 мкФ. Возьмем 100 мкФ.
Таким образом, в установившемся режиме мы имеем сопротивление 860 Ом вместо 360 Ом. У нас , экономия 58% .
Реле 12 В при 5 В, reprise
Следующее решение дает нам такую же экономию при 12 В, но с помощью регулятора напряжения мы сохраним напряжение на уровне 5 В, даже если входное напряжение увеличится.
Что происходит, когда мы замыкаем выключатель? C1 быстро заряжается до 4,3 В через D1 и R1. В то же время C2 заряжается через R2. Когда будет достигнут порог аналогового переключателя, переключатель в IC1 переключится, и отрицательный полюс C1 будет подключен к +5 В, так что положительный полюс перейдет на 9,3 В. Этого достаточно для активации реле, и после того, как C1 разряжен, реле питается от 5 В через D1.
Так в чем же наша выгода? У нас есть 5 В / 360 Ом = 14 мА через реле, а от 12 В через LM7805 или аналогичный, это 167 мВт вместо 400 мВт.
Энергосбережение: 58%.
Реле 12 В при 5 В, повторное включение 2
Мы можем добиться еще большего, используя SMPS для получения 5 В от нашего источника питания 12 В. Мы будем использовать ту же схему с аналоговым переключателем, но мы сэкономим намного больше. При КПД 90% мы имеем экономию энергии на 80% (!) .
(графики сделаны в системе Mathematica)
Типы реле
— Руководство по покупке Thomas
Реле
представляют собой переключатели с электрическим управлением.Они используются для управления цепью отдельным сигналом малой мощности или для управления несколькими цепями одним сигналом. Реле впервые были использованы в сетях дальнего телеграфа в качестве усилителей. Они воспроизвели сигнал, поступающий из одной цепи, и повторно передали его в другую цепь. Простое электромагнитное реле состоит из соленоида, который представляет собой проволоку, намотанную на сердечник из мягкого железа, железного ярма, которое обеспечивает путь с низким сопротивлением для магнитного потока, подвижной железной рамы и одного или нескольких наборов контактов.Три основных типа реле: электромеханические, твердотельные и герконовые.
Это реле защиты от перегрузки реагирует на перегрев.
Изображение предоставлено: U.S. Tsubaki Power Transmission, LLC
Реле электромеханические
Электромеханические реле имеют электромагнитную катушку и механический подвижный контакт. Когда катушка получает ток, она создает магнитное поле, которое притягивает подвижный контакт или якорь. Когда катушка теряет мощность, она теряет свое магнитное поле, и пружина втягивает контакт.Механические реле могут выдерживать большие токи, но не так быстро переключаются, как другие типы реле. Их можно использовать с переменным или постоянным током, в зависимости от применения и конструкции.
Твердотельные реле
Твердотельные реле — это твердотельные электронные компоненты, не имеющие движущихся компонентов, что увеличивает их долговременную надежность. Требуемая энергия управления намного ниже выходной мощности, в результате чего коэффициент усиления мощности выше, чем у большинства других реле.Как правило, это самые маленькие реле, а также они быстрее переключаются, чем другие реле, поэтому они используются в таких приложениях, как компьютерные транзисторы. Компьютеры выполняют миллионы инструкций в секунду и нуждаются в высокоскоростных транзисторных переключателях.
Герконовые реле
Реле
имеют герконовый переключатель и электромагнитную катушку. Переключатель состоит из двух металлических пластин, также называемых язычками, запечатанных в стеклянной трубке, заполненной инертным газом. Когда катушка получает ток, лезвия притягиваются друг к другу и образуют замкнутый путь.Поскольку подвижный якорь отсутствует, износ контактов не является проблемой. Они могут переключаться быстрее, чем более крупные реле, и для их работы требуется низкое напряжение от цепи управления.
Дополнительные типы реле
Коаксиальные реле
Коаксиальные реле используются, когда радиопередатчики и приемники используют одну антенну. Они переключают радиочастотный сигнал с приемника на передатчик. Это действие защищает приемник от высокой мощности передатчика. Контакты не отражают радиочастоту обратно к источнику и изолируют клеммы приемника и передатчика.Они часто используются в трансиверах, которые объединяют передатчик и приемник в одном устройстве.
Реле с выдержкой времени
Реле с выдержкой времени создают преднамеренную задержку срабатывания своих контактов. Очень короткая задержка вызвана медным диском между каркасом и подвижным узлом лезвия. Ток, протекающий через медный диск, сохраняет магнитное поле на короткое время, что увеличивает время восстановления. Для более длительной задержки в реле с временной задержкой используется дроссельная заслонка — поршень, наполненный жидкостью или воздухом, который медленно выходит.Увеличение или уменьшение скорости потока изменяет продолжительность задержки. Для более длительных задержек можно установить механический часовой таймер.
Реле защиты от перегрузки
Реле защиты от перегрузки защищают электродвигатели от сверхтоков. Датчики перегрузки представляют собой тепловые реле. При слишком большом нагреве катушка нагревает биметаллическую ленту или расплавляет ванну с припоем для срабатывания вспомогательных контактов. Вспомогательные контакты установлены последовательно с катушкой контактора двигателя, поэтому они отключают двигатель при его перегреве.
Сводка
В этой статье представлено понимание типов реле.

Импульсные реле – что это такое?

Что такое импульсное реле?

Использование импульсных реле для управления осветительными устройствами

принцип работы и выполняемые задачи

Принцип работы разных импульсных реле.

Импульсное реле, схема подключения импульсного реле

назначение, устройство, схема подключения, изготовление своими руками

Назначение переключателей

Типы устройств, принцип их работы

Характеристики реле и их преимущества

Схема подключения

Сфера применения

Самостоятельное изготовление прибора

Импульсное реле для управления освещением. Фото, видео

Принцип действия устройства

Выключатель для импульсного реле

Разновидности и характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Короткое описание некоторых возможностей импульсных реле от компании ABB

Итог

импульсные реле, бистабильные реле из наличия

Выбор импульсного реле

— принцип работы, конструкция, типы, применение

Типы реле

Классификация реле

принципы работы и варианты применения

Что такое релейный переключатель | Работа, работа и тестирование реле

Что такое реле?

Рабочее

Типы контактов реле

Poles and Throws

Однополюсные, одинарные

Однополюсное двухходовое реле

Двухполюсное одинарное реле

Двухполюсный, двойной ход

Применение реле

Принцип работы и основные разновидности

Как работают реле — Инженерное мышление

Что такое реле и почему мы их используем?

Основные части реле

Как работает электромеханическое реле

Принцип работы твердотельных реле (SSR)

Типы реле

Реле с нормально разомкнутыми контактами

нормально замкнутые реле

Реле с фиксацией

Двухполюсные или однополюсные

Двухполюсные или одинарные реле

Двухполюсное реле двойного направления

Подавляющие диоды (диоды маховика)

Как можно более эффективно использовать реле?

— Руководство по покупке Thomas

Реле электромеханические

Твердотельные реле

Герконовые реле

Дополнительные типы реле

Коаксиальные реле

Реле с выдержкой времени

Реле защиты от перегрузки

Сводка

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий Отменить ответ
