Принципиальная схема авр: Схема АВР на 2 ввода

Схема АВР на 2 ввода

В этой статье речь пойдет о схеме АВР на 2 ввода выполненной на контакторах. Схема АВР представленная на рис.1 применима на токи до 500 А.

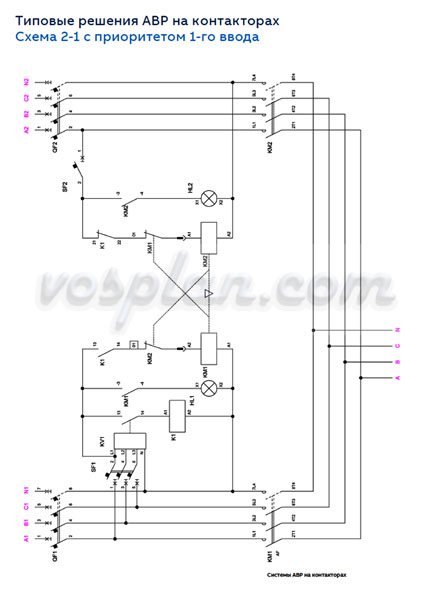

Рис.1 – Принципиальная электрическая схема АВР на 2 ввода

Принцип работы АВР

Включение Ввода 1 – рабочий ввод

• наличие напряжения на Вводе 1;
• включен автоматический выключатель SF1;
• включен автоматический выключатель 1QF.

В нормальном режиме, питание осуществляется через Ввод 1 (рабочий ввод), Ввод 2 в это время отключен и контакты контактора КМ2 и реле времени КТ2 находятся в замкнутом положении, тем самым подготавливается цепь на включение контактора КМ1.

При подаче питания через выключатель 1QF на реле контроля фаз (РКФ) KV1 подается 3-х фазное симметричное напряжение, если не будет никаких нарушений с напряжением (перекос фаз, правильного чередования и отсутствия слипания фаз и т.д.) должно сработать реле KV1 и его контакт в цепи включения контактора КМ1 замкнется, а в цепи контактора КМ2 разомкнется.

Тем самым подастся электрический сигнал на контактор КМ1, силовые контакты контактора КМ1 замыкаются и подается напряжение потребителям.

При срабатывании контактора КМ1, срабатывает реле времени КТ1, его контакты в цепи включения контактора КМ2 мгновенно разомкнутся.

Используя контакт KV1 в цепи контактора КМ2 мы тем самым создаем приоритет Ввода 1.

Лампа HL1 сигнализирует о срабатывании контактора КМ1 рабочего ввода.

Включение Ввода 2 – резервный ввод

• наличие напряжения на Вводе 2;
• включен автоматический выключатель SF2;
• включен автоматический выключатель 2QF.

При нарушении питания на Вводе 1, контакт реле контроля фаз KV1 разрывает цепь питания контактора КМ1, в это время контакт КМ1 и контакт KV1 в цепи контактора КМ2 находятся в замкнутом положении, тем самым подготавливается цепь на включение контактора КМ2.

Контакт контактора КМ1 снимает напряжение с катушки реле времени КТ1 и реле срабатывает с выдержкой времени на возврат, то есть контакт КТ1 замкнется через определенное время (вернется в исходное положение).

Подается электрический сигнал на включение контактора КМ2, при условии что на Вводе 2 присутствует напряжение и реле контроля фаз KV2 сработало и его контакт замкнут в цепи включения КМ2.

После выполнения всех условий контактор КМ2 срабатывает и через свои силовые контакты подается напряжение потребителям.

Лампа HL2 сигнализирует о срабатывании контактора КМ2 резервного ввода.

Восстановление питания на рабочем вводе

Когда на Вводе 1 восстановится питания, срабатывает реле KV1 и своим контактом отключает Ввод 2.

С помощью реле времени КТ2 через определенную выдержку времени происходит переключение питания с Ввода 2 на Ввод 1.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Схема АВР. АВР (автоматический ввод резерва) для генератора

В нормальном режиме электроснабжения энергия предоставляется энергокомпанией и подводится к месту ее использования. Когда основной ее источник перестает работать, мощность от второго сетевого ввода или используемого резервного генератора должна вручную или автоматически подаваться к нагрузкам, для чего служит схема АВР (автоматического ввода резерва). Ее основной задачей является перераспределение мощности от энергосистемы на резервный источник питания.

III-я категория надежности электроснабжения

Как известно, энергоснабжающие компании делят всех своих потребителей, т. е. тех лиц (юридических и физических), с которыми они заключают договоры на поставку электроэнергии, на три категории по степени надежности электроснабжения. Самая низкая надежность у 3-й категории. Такому клиенту энергетики предоставляют всего один трехфазный ввод напряжения 6 или 10 кВ (иногда и 400 В) или однофазный ввод 230 В от одной питающей подстанции, но и стоимость присоединения нагрузок к сети по этой категории минимальная – достаточно установить простую однотрансформаторную КТП и соединить ее с ближайшей ВЛ электропередачи.

Нужна ли для III-й категории схема АВР?

ПУЭ допускает возможность питания по такой схеме, если энергетики гарантируют восстановление питания после аварий за время не более суток. А если это не так? Тогда нужет резервный источник электропитания, в качестве которого обычно выступает бензоэлектрический агрегат или дизель-генератор. В прежние времена потребители вручную подключали свои нагрузки к ним и запускали их в работу. Но по мере развития автоматики этих изделий возникла возможность выполнения их пуска без участия человека.

А раз можно пускать дизель-генератор автоматически, то точно так же можно и подключить к нему нагрузки потребителя. Так и возникла современная концепция двухвводного АВР, электрическая схема которого, приведенная ниже, уже становится стандартом электроснабжения частного дома.

II-я категория: нужен ли ей АВР

Если потребитель заказывает два сетевых ввода электропитания, то он переходит уже в следующую категорию — вторую. В этом случае энергетики, как правило, требуют от клиентов оплатить строительство двухтрансформаторной подстанции. В простейшем варианте она содержит две секции шин (это просто алюминиевые или в лучшем случае медные полосы) высокого напряжения со своими вводными выключателями, к каждой из которых присоединяется только один из вводов высокого напряжения (6 или 10 кВ). Между секциями расположен так называемый секционный выключатель. Если он разомкнут, то каждый высоковольтный ввод может питать только один трансформатор (как правило, в работе находится только один из двух, второй находится в резерве – и это также типовое требование энергетиков). При пропадании напряжения на одном из вводов, электрик потребителя может вручную включить секционный выключатель и подать нагрузку на постоянно работающий трансформатор с другого высоковольтного ввода.

Такие потребители, вообще-то, не нуждаются в наличии АВР. Однако в последнее десятилетие энергетики зачастую предлагают им устанавливать их в типовых двухтрансформаторных подстанциях на стороне низкого напряжения. Такой щит АВР имеет два ввода от обмоток низкого напряжения разных трансформаторов (они оба должны находиться под напряжением, но нагружен в любой момент времени только один из них) и один выход на шины низкого напряжения, к которым подключены все нагрузки.

I-я категория – АВР обязателен

А вот если потребителя в принципе не устраивает временная задержка на ручное переключение вводов, то он вынужден в обязательном порядке применять АВР и переходить в следующую категорию надежности электроснабжения – первую. В простейшем варианте принципиальная схема АВР может содержать два ввода от тех же двух секций высоковольных шин подстанции и блок включения секционного выключателя (обычно вакуумного). Если напряжение пропадает на питающем вводе, то автоматика отключает его вводной выключатель и включает секционный. После этого на объединенные шины напряжение поступает уже со второго ввода. АВР на два ввода в этом случае может быть выполнен и на стороне низкого напряжения подстанции, как было описано выше.

Но из потребителей I-й категории ПУЭ выделяет так называемую особую группу, входящим в которую недостаточно двух сетевых вводов электропитания, а обязательно нужен еще и третий резервный ввод, выполняемый обычно от дизель-генератора. В этом случае необходим АВР на 3 ввода. Схема его выполняется на низком напряжении.

Как работает устройство АВР с генераторным вводом

В последнее время на рынке появилось много устройств автоматического резервирования, имеющих управляющий микропроцессорный контроллер. Большой популярностью в этом плане пользуется управлющие реле-контроллеры серии Easy производства фирмы Moeller. Анализируя сигналы датчиков напряжения, микроконтроллер обнаруживает сбой питания и инициирует процедуру запуска двигателя генератора (обычно синхронного). Как только он достигает номинального напряжения и частоты система управления переключает на питание от него нагрузки потребителя. С точки зрения электротехники схема подключения АВР для ответственных и мощных нагрузок представляет собой довольно сложную задачу, поскольку неизбежные временные задержки и другие технические сложности затрудняют мгновенное получение резервного питания.

Контроль частоты и напряжения

Одной из основных функций устройства АВР является обнаружение падения напряжения или полного исчезновения основного источника питания. Как правило, все фазы питающей сети контролируются на стороне посредством реле минимального напряжения (реле контроля фаз). Точка сбоя определяется по падению напряжения ниже минимально допустимого уровня на любой из фаз. Информация о напряжении и частоте передается в щит АВР, где определяется возможность продолжения питания нагрузок. Допустимый минимум напряжения и частоты должен быть обязательно преодолен перед переключением нагрузок на питание от резервного генератора, мощность которого должна его обеспечивать.

Основная временная задержка

Схема АВР обычно имеет возможность широкой регулировки времени задержки ее срабатывания. Это является необходимой функцией для возможности купирования неоправданных отключений от источников основного электропитания при кратковременных его нарушениях. Наиболее превалирующая временная задержка перекрывает любые кратковременные отключения, чтобы не вызывать ненужных запусков приводных двигателей генераторов и переключений на них нагрузок. Эта задержка находится в диапазоне от 0 до 6 секунд, причем одна секунда является наиболее распространённым вариантом. Она должна быть короткой, но достаточной для подключения к резервным источникам питания нагрузок потребителей. Многие компании сегодня покупают мощные источники бесперебойного питания на аккумуляторных батареях, обеспечивающие минимальное время задержки подключения.

Дополнительные временные задержки

После восстановления основного питания, некоторая временная задержка необходима, чтобы убедиться в достаточной стабильности нагрузки для ее отключения от резервного питания. Как правило, она составляет от нуля до тридцати минут. АВР для генератора должна автоматически обойти эту временную задержку в возвращении к основному источнику, если резервный сбоит, а основной снова работает нормально.

Третья наиболее общая временная задержка включает в себя период остывания двигателя. На его протяжении система управления дизель-генератора контролирует разгруженный двигатель вплоть до его останова.

В большинстве случаев обычно желательно переключать нагрузки на резервный генератор, как только достигнуты соответствующие уровни напряжения и частоты. Однако в некоторых ситуациях конечные потребители хотят последовательности переключений различных нагрузок на резервный генератор. Когда это требуется, выполняется несколько схем АВР для генератора, срабатывающих с индивидуальными временными задержками, так что нагрузки могут быть подключены к генератору в любом желаемом порядке.

Исполнительные аппараты схем ввода резерва

Конечным результатом работы рассматриваемого класса устройств является коммутация электрических цепей, их переключение с основного ввода на резервный. Как было отмечено выше, в электроподстанциях схема АВР может быть реализована как на стороне высшего, так и низшего напряжения. В первом случае ее исполнительными элементами служат штатные высоковольтные выключатели. Во втором случае, к которому относится и переключение нагрузок на генераторный ввод, коммутация осуществляется низковольтными устройствами.

Они могут либо быть в составе оборудования щита (панели) АВР, либо могут быть внешними по отношению к нему и являться частью общей схемы электроснабжения нагрузок. В первом случае возможно использование магнитных пускателей – оно применяется в устройствах резервирования для непромышленных потребителей при мощности их нагрузок до нескольких десятков кВт. При более высоких мощностях применяют АВР на контакторах. Схема принципиальная устройства в обоих случаях одинакова.

Внешними низковольтными устройствами схем ввода резерва являются силовые автоматические выключатели с электромагнитными приводами. Функция собственно АВР-устройства сводится в этом случае к формированию и выдаче на них соответствующих сигналов включения/отключения.

Типовой блок АВР на 3 ввода. Схема и алгоритм работы

Он предназначен для реализации непрерывного питания нагрузок напряжением 0,4 кВ от трех источников электропитания: двух трехфазных сетевых вводов и трехфазного ввода дизель-генератора. Исполнительными аппаратами являются штатные автоматические выключатели Q1, Q2 и Q3 каждого из вводов, защищающие нагрузки 1-й категории надежности электроснабжения.

Алгоритм работы блока выглядит следующим образом:

1. На основном вводе есть напряжение. Тогда Q1 включен, а Q2 и Q3 отключены.

2. На основном вводе напряжение отсутствует, а на резервном оно есть. Тогда Q2 включен, а Q1 и Q3 отключены.

3. На основном и резервном вводах нет напряжения. Тогда Q3 включен, а Q1 и Q2 отключены.

Схема автоматического включения резерва для однофазной и трехфазной электрической сети.

Схема АВР на одном контакторе

:

Подобные схемы применяются у меня на подстанциях для питания устройств телемеханики, аварийного и уличного освещения, блоков сигнализации и т.п. Также эту схему можно применять не только в промышленных целях, но и для питания собственного дома или коттеджа, главное, чтобы имелся резервный источник питания.



Однофазная схема АВР на контакторе

Ниже Вашему вниманию представлена принципиальная однофазная схема АВР на одном контакторе (пускателе).

Специально для Вас я соберу эту схему у себя на стенде и покажу как она работает. Для этого мне понадобятся:

• два источника однофазного питания 220 (В)
• магнитный пускатель ПМЛ-1100 (катушка 220 В) с дополнительной приставкой ПКЛ-22М
• светодиодная лампа СКЛ 11А-К-2-220 (красного цвета)
• светодиодная лампа СКЛ 11А-Л-2-220  (зеленого цвета)
• два вводных однополюсных автоматических выключателя ВА47-29, С6
• розетка
• настольный светильник в виде нагрузки с лампой 11 (Вт)
• монтажный провод ПВ1 сечением 1,5 кв. мм

Внимание!!! Номинальные данные вводных автоматов и магнитного пускателя необходимо выбирать, в зависимости от тока Вашей нагрузки.

Перейдем к сборке схемы.

В первую очередь с автомата резервного ввода подключаем провод на замкнутый контакт пускателя КМ (клемма 61). Затем с автомата основного (рабочего) ввода подключаем провод на разомкнутый контакт пускателя КМ (клемма 5L3).

Устанавливаем перемычку между клеммами 6Т3 и 62.

Делаем перемычку между клеммой 5L3 и выводом А1 катушки пускателя.

Затем установим еще две перемычки: с клеммы 62 на клемму 53 и с клеммы 53 на 71.

К клемме 54 подключаем вывод зеленой светодиодной лампы, а к клемме 72 — вывод красной светодиодной лампы.

С другой стороны между лампами делаем перемычку и соединяем их с нулевой шинкой N.

Перейдем к подключению розетки. Как я уже говорил в начале статьи, в качестве нагрузки я буду использовать настольный светильник мощностью 11 (Вт). Прокладываем провод с клеммы 6Т3 и подключаем его на один из выводов розетки.

Второй вывод розетки соединяем с нулевой шиной N.

Нам осталось подключить второй вывод А2 катушки пускателя на нулевую шинку N.

Сборку схемы однофазного АВР я завершил. Вот, что у меня получилось:



Описание схемы АВР

Автоматы QF1 и QF2 должны быть всегда включены.

1. Нормальный режим

Нормальный режим работы — это когда на основном вводе присутствует напряжение 220 (В). В таком случае пускатель КМ подтянут (включен) и питание нагрузки, в нашем случае настольного светильника, осуществляется через его силовой контакт (5L3-6Т3). Зеленая лампа горит через замкнувшийся контакт (53-54).

2. Аварийный режим

При возникновении аварийной ситуации на основном вводе, например, при обрыве питающего кабеля или воздушной линии, напряжение на основном вводе полностью пропадает. Магнитный пускатель КМ отпадывает (отключается) и своим замкнутым контактом (61-62) создает цепь на питание нагрузки от резервного источника питания. Красная лампа загорается через замкнутый контакт (71-72).

3. Восстановление питания

Представленная в данной статье схема АВР выполнена с приоритетом основного ввода, т.е. как только на основном вводе восстановится напряжение, то схема сразу же автоматически перейдет на основной ввод.

4. Принудительный перевод питания с основного на резервный

Бывают случаи, что необходимо принудительно перевести питание нагрузки на резервный ввод. Для этого нужно просто отключить вводной автомат QF1 — пускатель КМ отпадет (отключится) и замкнутым контактом (61-62) создает цепь на питание нагрузки от резервного источника питания.

Специально для Вас я снял видеоролик, где Вы сможете наглядно посмотреть все режимы работы схемы АВР на контакторе (пускателе):



Достоинства и недостатки однофазной схемы АВР

Единственным достоинством этой схемы является ее простота. Остальное, скорее всего относится к недостаткам.

При снижении напряжения питания на основном вводе ниже предельно-допустимого 198 (В), пускатель не отпадет (не отключится), и поэтому вся нагрузка будет подключена к пониженному напряжению сети, а это недопустимо для электрооборудования, об этом я упоминал в статье про стабилизатор напряжения. Т.е. в рассматриваемой схеме АВР пускатель отключится примерно при снижении питающего напряжения до 110 (В) и ниже.

Хотелось бы заметить, что у этой схемы АВР отсутствует контроль напряжения резервного ввода, хотя в принципе это не трудно осуществить, например, путем установки после автомата резервного ввода цифрового индикатора напряжения или просто вольтметра. Опять же мы всегда должны контролировать резервный источник, а с помощью индикатора и вольтметра это выполнить не реально (не сидеть же нам постоянно перед вводной сборкой?).

Поэтому есть еще один вариант — это установить реле напряжения или аналогичный контактор (пускатель). А с его замкнутого контакта запитать звуковой сигнал, например, ревун или сирену.

Примерно вот так это можно выполнить:

Предположим, что схема работает на основном вводе, но вдруг по некоторым причинам у нас пропало напряжение на резервном вводе. Тогда контактор (пускатель) контроля резервного напряжения КМ1 отпадет (отключится) и выдаст нам звуковой сигнал своим замкнутым контактом (71-72).

Трехфазная схема АВР на контакторе

Трехфазная схема АВР на одном контакторе полностью аналогична однофазной, только источником напряжения является трехфазная сеть. Соответственно, автоматы основного и резервного ввода должны быть трехполюсными.

Внимание!!! В этой схеме нужно четко

соблюдать чередование фаз основного и резервного источников питания, т. к. трехфазные потребители, например, электродвигатели, при переходе на резервный источник питания могут начать вращаться в обратную сторону.

Принципиальная схема АВР на одном контакторе для трехфазных нагрузок:

Здесь отмечу еще один недостаток, который отсутствовал в предыдущей однофазной схеме — это то, что контроль наличия напряжения ведется только по одной фазе.

Рассмотрим пример, пускатель КМ у нас подключен к фазе «С», а на основном вводе по каким-либо причинам пропало напряжение на фазе «А». Схема не перейдет на резервный ввод, а потребители фазы «А» останутся без напряжения. Поэтому для трехфазных потребителей лучше использовать другие схемы АВР, например, с применением двух контакторов и реле контроля фаз ЕЛ-11, про которые я Вам расскажу в ближайших статьях. Чтобы не пропустить выход новых статей — подпишитесь на рассылку.

В принципе и этот недостаток можно немного исправить, подключив магнитный пускатель на линейное напряжение сети 380 (В), т. е. между двух любых фаз (в примере — между фазой В и С), а сигнальные лампы оставить на 220 (В). Таким образом мы будем контролировать две фазы основного питания. Вот как это будет выглядеть:

P.S. На этом я закончу свою статью о самых простых однофазных и трехфазных схемах АВР на одном контакторе. Если у Вас имеются вопросы, то форма комментариев к Вашим услугам. Спасибо за внимание.



Скачано с www.znanio.ru

Автоматический ввод резерва на трансформаторной подстанции

Цель работы: ознакомление с основными принципами построения схем АВР, исследование работы схемы АВР трансформаторной подстанции и АВР линий распределительной сети.

1. Автоматическое включение резерва на трансформаторной подстанции.

В данной работе рассматривается схема АВР для подстанции, на которой оба трансформатора питаются с общих шин высокого напряжения (Рисунок №1). Особенностью схемы АВР в этом случае является отсутствие органа минимального напряжения.

[pic 1]

Рисунок №1. Схема трансформаторной подстанции.

Принципиальная схема совмещенного АВР выполненная на постоянном оперативном токе, представлена на рисунке №2. Данные по реле, которые используются в схеме, приведены в таблице №1.

Таблица №1

Обозначения на схеме	Тип реле	Технические характеристики и уставки реле
KQC	РП-252	tвозв.=0,5÷1,1с; Р≤7Вт
KBS	РП-232	tср.=0,06с; Р≤4Вт
KL	РП-23	tср.=0,06с; Р≤6Вт
KA	РТ-40	Iу=3А; КВ =0,8; tвозв.=0,1с; Р≤0,5 Вт
KT	ЭВ-144	tу1.=2,5с; tу2=0,8с.

[pic 2]Рисунок №2. Принципиальная схема совмещенного АВР.

В случае включения секционного выключателя на установившееся короткое замыкание схема АВР предусматривает ускорение защиты на секционном выключателе, ее схема представлена на рисунке №3.

[pic 3]

Рисунок №3. Схема ускорения действия защиты СВ при АВР.

        При повреждении одного из трансформаторов или ошибочном отключении       какого-либо выключателя включается секционный выключатель и все потребители запитываются от одного трансформатора.

        При устойчивом повреждении на секции, питаемой от трансформатора Т1, действие АВР однократно и защита секционного выключателя действует без выдержки времени.

        При выводе в резерв одного из трансформаторов и ошибочном отключении или повреждении рабочего трансформатора действием АВР вводится в работу резервный трансформатор.

Автоматический регулятор напряжения (АРН) для генераторов

ТЕОРИЯ РАБОТЫ

Автоматический регулятор напряжения (АРН) — это электронное устройство для автоматического поддержания выходного напряжения на клеммах генератора на заданном значении при переменной нагрузке и рабочей температуре. Он управляет выходным сигналом, считывая напряжение V _{на выходе} на катушке, генерирующей энергию, и сравнивая его со стабильным эталоном. Затем сигнал ошибки используется для корректировки среднего значения тока возбуждения.

Некоторые небольшие дешевые портативные генераторы имеют фиксированное возбуждение.В таких машинах, когда генератор переменного тока нагружен, его выходное напряжение V _out падает из-за его внутреннего сопротивления. Этот импеданс складывается из реактивного сопротивления рассеяния, реактивного сопротивления якоря и сопротивления якоря. V _out также зависит от коэффициента мощности нагрузки. Вот почему для поддержания выходной мощности в более жестких пределах в большинстве моделей используется AVR. Обратите внимание, что все АРН помогают регулировать выход в основном в установившемся режиме, но, как правило, медленно реагируют на быстрые переходные нагрузки.Некоторые высокопроизводительные устройства, такие как многие модели Honda, используют более точный цифровой DAVR с лучшей переходной характеристикой.

Блок-схема справа иллюстрирует основные концепции, используемые для стабилизации выходной мощности генераторных установок с генераторами переменного тока с самовозбуждением. Вот как это работает. Когда ротор вращается двигателем, в обмотке возбуждения генерируется переменное напряжение. Этот переменный ток преобразуется в постоянный ток выпрямительным мостом «RB» и конденсатором фильтра «C». Схема обнаружения сравнивает напряжение, представляющее V _{на выходе} , с заданным значением и включает и выключает транзистор «Q».Когда «Q» включен, через обмотку возбуждения течет ток. Когда «Q» выключен, ток возбуждения ослабевает, продолжая течь через безынерционный диод «D». Ротор может включать в себя небольшой постоянный магнит для обеспечения некоторого базового тока, когда Q выключен. Правильно изменяя рабочий цикл транзистора «Q», можно регулировать V _out . Обратите внимание, что теоретически «Q» также может работать в линейном режиме, но его тепловыделение будет увеличиваться.

СХЕМА РЕГУЛЯТОРА

На схеме ниже показана типовая реализация АРН.Этот тип схемы существует уже много лет. Его многочисленные варианты используются как в портативных генераторах, так и в автомобильных генераторах переменного тока и описаны в различных патентах, таких как US3376496 General Motor для трехфазных систем и US6522106 Honda.

Выпрямитель RB1 с конденсатором C1 выдает уровень постоянного тока, близкий к пику _{В на выходе} . Небольшой резистор R1 ограничивает ток заряда C1 и предотвращает «отсечение» синусоидального сигнала. Теоретически его можно опустить. Если делитель R2-R3-R4 установлен правильно, когда V _{на выходе} ниже требуемого значения, Q1 будет выключен, Q2 будет смещен вперед через R6, а пара Дарлингтона Q2, Q3 будет активировать обмотку возбуждения.И наоборот, когда V _из повышается и напряжение на катоде D1 превышает примерно Vz + 0,7 В, Q1 размыкается и отключает как Q2, так и Q3.
Вот возможный список деталей , который немного изменен по сравнению с тем, что было предоставлено в этом обсуждении: RB1 / RB2 = GBU6J, R1 = 10Ω / 1 Вт, C1 = 2,2 мк / 250 В, R2 = 56 кОм, R3 = 2,49 кОм, R4 = 0 … 2 кОм (потенциометр), R5 = 2,49 кОм, C2 = 0,01 мк, D1 = 1N4738 (Vz = 8,2 В), Q1 = MPSA06, Q2 = 2N6515, Q3 = BU931T, D2, D3 = 1N4005, C3 = 470 мк / 200 В. Конечно, разные производители могут использовать разные конфигурации.Например, здесь вы можете увидеть реконструированный старый регулятор Generac, который использует SCR и UJT. Многие современные машины часто используют MOSFET вместо биполярных транзисторов Q2-Q3 для снижения коммутационных потерь. Вам просто нужно защитить его ворота дополнительным стабилитроном.

Вся информация здесь предоставляется «КАК ЕСТЬ» только для технической справки, без каких-либо гарантий и обязательств любого типа, явных или подразумеваемых, и не является профессиональной консультацией — прочтите наш полный отказ от ответственности.

Цепь автоматического регулятора напряжения (AVR)

Схема автоматического регулятора напряжения довольно хорошо используется там, где напряжение питания составляет всего 120 В переменного тока.Многие устройства могут нормально работать при 220 В переменного тока, поэтому необходима регулировка напряжения.

Автор: Mehran Manzoor

Для этого разработана соответствующая схема регулятора напряжения, которая может работать с мощностью до 1 кВт и обеспечивает переменное напряжение с различными ступенями (диапазонами).

Работа цепи:

Сеть 120 В переменного тока, линия и нейтраль содержат выключатель и предохранитель до 10 А. Переключатель DPDT используется для повышения и понижения напряжения. Переключатель DPDT имеет четыре конца.

Нейтраль от сети входит непосредственно в первый конец DPDT, а линия / фаза входит в первичную обмотку трансформатора, которая имеет 220 витков в 6 слоев.

Имеет семь вторичных обмоток на 55 витков и одну обмотку на 60 витков. Эти обмотки подключены к поворотным переключателям с 1 по 8 соответственно. Поворотный переключатель имеет восемь ступеней, которые можно включать по одной.

Общая часть поворотного переключателя подключена ко второму концу переключателя DPDT. Третий вывод DPDT подключен к первой вторичной обмотке трансформатора.

Последний конец DPDT подключен к общему проводу реле. Реле в цепи используется для автоматического отключения.

НР реле становится первым выходом сетевого питания переменного тока.

НО реле подключено к первой клемме красной неоновой лампы в качестве индикатора для обнаружения автоматического отключения. другой вывод красной неоновой лампы соединен с другим выводом выходного источника питания, который является общим для цепи. Он напрямую поступает от линейного / фазного провода входной сети 120 В переменного тока.

Общий вывод реле подключен к четвертому концу переключателя DPDT и второму выводу трансформатора 500 мА для измерения напряжения.реле может работать от цепи автоматического отключения, как показано на схеме.

Вольтметр подключен параллельно с зеленой неоновой лампой к выходному источнику питания, который указывает наличие мощности и напряжения на выходных клеммах

Цепь автоматического отключения:

Вышеупомянутая схема автоматического регулятора напряжения ясно показывает, что 12 В переменного тока поступает через трансформатор 500 мА в автоматическое отключение цепи.

Два конденсатора C1 и C2, соединенные с D1 и D2, образуют первый вывод для реле, а другой вывод может быть отрегулирован с помощью предварительной настройки, который присоединен к эмиттеру транзистора Q1.

Выход коллектора становится еще одной клеммой для реле. значение предустановки может быть изменено в соответствии с требованиями. Когда напряжение превышает установленное значение, цепь автоматически отключается.

Детали, необходимые для цепи автоматического отключения:

C1-C2: 100 мк 25 В
D1-D2: 1N4007
R1: 1,5 кОм
R2: 220 Ом
VR1: предустановка 5K
Z1: 8,2 В
Q1: BC547

Автоматическое напряжение Анализатор регулятора (АРН)

В сообщении ниже обсуждается схема автоматического анализатора напряжения, которую можно использовать для понимания и проверки условий на выходе АРН.Идея была предложена г-ном Абу-Хафссом.

Технические характеристики

Я хочу сделать анализатор для автомобильного регулятора напряжения (AVR).

1. Три провода АРН подключаются к соответствующим зажимам анализатора.

2. Как только анализатор будет включен, он подаст 5 вольт на ВХОД и считывает полярность на выходе C.

3. Если выход положительный, анализатор должен загореться зеленым светодиодом. И напряжение, которое необходимо контролировать на клеммах C и B.

Альтернативно:

Если выходной сигнал отрицательный, анализатор должен загореться синим светодиодом. И напряжение, которое необходимо контролировать на A и C.

4. Затем анализатор должен увеличивать напряжение на входе до тех пор, пока напряжение на выходе не упадет до нуля. Как только напряжение упадет до нуля, входное напряжение должно удерживаться, и анализатор должен отобразить это напряжение на цифровом вольтметре.

6. Вот и все.

Анализ цепей в деталях

Разница между стабилизатором напряжения IC и автомобильным регулятором напряжения.Последняя представляет собой схему на основе транзисторов, а первая представляет собой ИС. Оба имеют предустановленное напряжение отключения.

В микросхеме V / R, например LM7812 предустановленное напряжение отключения составляет 12 В. Выходное напряжение увеличивается с увеличением входного напряжения до тех пор, пока входное напряжение ниже напряжения отключения. Когда входное напряжение достигает значения отключения, выходное напряжение не превышает напряжение отключения.

В АРН разные модели имеют разное напряжение отключения. В нашем примере это 14.4v. Когда входное напряжение достигает / превышает напряжение отключения, выходное напряжение падает до нуля вольт.

Предлагаемый анализатор имеет встроенный источник питания 30В. Как и IC V / R, AVR также имеет три провода — ВХОД, ЗАЗЕМЛЕНИЕ и ВЫХОД. Эти провода подключаются к соответствующим зажимам анализатора. Изначально анализатор будет подавать на вход 5В и считывать напряжение на выходе.

Если напряжение на выходе почти такое же, как на входе, анализатор загорится зеленым светодиодом, показывая, что схема АРН основана на PNP.

Анализатор увеличит напряжение питания на входе АРН и будет контролировать выходное напряжение на ВЫХОДЕ (C) и ЗАЗЕМЛЕНИЕ (B). Как только выходное напряжение падает до нуля, напряжение питания больше не увеличивается, и это фиксированное напряжение отображается на цифровом вольтметре.

Если напряжение на выходе ниже 1 В, анализатор должен загореться синим светодиодом, показывая, что схема АРН основана на NPN.

Анализатор увеличит напряжение питания на входе АРН и будет контролировать выходное напряжение на ВЫХОДЕ (C) и ЗАЗЕМЛЕ (B).Как только выходное напряжение достигает 14,4, напряжение питания больше не увеличивается, и это фиксированное напряжение отображается на цифровом мультиметре.

ИЛИ

Если напряжение на выходе ниже 1 В, анализатор должен загореться синим светодиодом, показывая, что схема АРН основана на NPN.

Анализатор увеличивает напряжение питания на входе АРН и контролирует выходное напряжение на ВХОДЕ (A) и ВЫХОДЕ (C).

Как только выходное напряжение падает до нуля, напряжение питания больше не увеличивается, и это фиксированное напряжение отображается на цифровом вольтметре.

Конструкция

Принципиальная схема предлагаемого анализатора автоматического регулятора напряжения (АРН) показана ниже:

При включении входного источника питания 30 В конденсатор 100 мкФ медленно начинает заряжаться, производя постепенное увеличение напряжения при база транзистора, которая сконфигурирована как эмиттерный повторитель.

В ответ на это нарастающее напряжение эмиттер транзистора также генерирует соответственно возрастающее напряжение от 0 до 30 В.Это напряжение подается на подключенный АРН.

Если АРН является PNP, на его выходе вырабатывается положительное напряжение, которое запускает соответствующий транзистор, который, в свою очередь, активирует подключенное реле.

Контакты реле мгновенно подключают соответствующую полярность к мостовой сети, так что линейное напряжение с выхода моста может достигать входа, соответствующего операционным усилителям.

Вышеупомянутое действие также включает соответствующий светодиод для необходимых индикаций.

Предустановки операционного усилителя регулируются таким образом, что пока выходное линейное изменение остается немного ниже входного линейного изменения, на выходе операционного усилителя остается нулевой потенциал.

Согласно внутренним настройкам AVR, его выход перестанет подниматься выше определенного напряжения, скажем, до 14,4 В, однако, поскольку линейное изменение входного сигнала будет продолжаться и будет иметь тенденцию подниматься выше этого значения, операционный усилитель мгновенно изменит свое выходное состояние на положительный.

При вышеуказанных условиях положительный сигнал от операционного усилителя, подаваемый на показанный транзисторный каскад, заземляет базу транзистора пилообразного генератора, мгновенно выключая его.

Однако во время описанной выше процедуры выключения операционный усилитель быстро возвращается в исходное состояние, возвращая схему обратно в предыдущее состояние, и напряжение, по-видимому, фиксируется на постоянном выходе АРН.

Цифровой вольтметр должен быть подключен между эмиттером верхнего транзистора и общей массой.

ИС 7812 предназначена для подачи стабилизированного напряжения на реле и ИС.

Принципиальная схема

(PDF) Разработка и производство АРН на основе цифровых МОП-транзисторов для синхронного генератора

Разработка и производство АРН на основе цифровых МОП-транзисторов

АРН на основе

для синхронного генератора

Ирфан А. Хан, студент, член IEEE Иньлян Сюй, член IEEE, и Билал Тахир

Краткое содержание. Автоматический регулятор напряжения предназначен для поддержания постоянного напряжения на клеммах генератора

независимо от всех помех

.Это осуществляется путем управления током возбуждения синхронного генератора

, который напрямую связан с напряжением на клемме

. Схема пикового детектора определяет пиковое напряжение синусоидального напряжения на клеммах генератора

. Это пиковое напряжение затем преобразуется в двоичный код с помощью микросхемы ADC0804. После этого двоичный код

обрабатывается микроконтроллером AT89S52. Этот микроконтроллер

используется для генерации ШИМ в соответствии с пиковым напряжением

, обнаруженным пиковым детектором.Если напряжение на клеммах на

выше желаемой уставки, рабочий цикл ШИМ уменьшается; если напряжение на клемме

ниже желаемой уставки, рабочий цикл ШИМ

увеличивается. Сигнал ШИМ подается на вывод затвора полевого МОП-транзистора IRF740.

Этот стробирующий сигнал ШИМ увеличивает или уменьшает ток поля

генератора, который, в свою очередь, увеличивает или уменьшает напряжение на клеммах

. Разработанная система обратной связи с обратной связью

обеспечивает стабильное выходное напряжение, необходимое для чувствительной нагрузки

.Эта стратегия управления может быть реализована в изолированной микросети

с возобновляемыми источниками энергии для регулируемого выходного напряжения

, независимо от перебоев в возобновляемых источниках энергии

, таких как ветер и солнечная энергия.1

Ключевые слова — автоматические регуляторы напряжения. ; ШИМ; МОП-транзистор;

Пиковый детектор; Синхронный генератор; Возобновляемые источники энергии

Источники

I. ВВЕДЕНИЕ

Постоянное напряжение на клеммах генератора необходимо для удовлетворительного энергоснабжения

.Напряжение на клеммах генератора не будет

оставаться постоянным, если на него влияют многие помехи, среди которых

— скорость вращения, температура машины и изменения нагрузки

и т. Д. Есть некоторые чувствительные нагрузки, которым требуется бесперебойное питание

и отсутствие колебаний, поэтому Автоматический регулятор напряжения

(АРН) предназначен для преодоления возмущений и контроля напряжения на клеммах генератора

.

При возникновении помех регулятор подачи топлива должен

поддерживать подачу топлива, чтобы генератор работал на постоянной скорости

, в противном случае частота системы изменится, и AVR

должен изменять ток возбуждения, чтобы поддерживать постоянное напряжение.

Блок-схема и функциональная схема показаны ниже на

Рис. 1 и Рис. 2, соответственно.

Рукопись представлена ​​25 января 2015 г.

И. Хан и Ю. Сю работают из Университета Сунь Ят-Сена и Университета Карнеги-Меллона

Университет (SYSU-CMU) Объединенный инженерный институт, Сунь Ят-сен

Университет , Гуанчжоу, 510275, и SYSU-CMU Shunde International Joint

Research Institute, Foshan, 528300 China. (Электронная почта: [email protected],

[email protected]).

Б. Тахир работает в Низам Энерджи, Лахор, 54000, Пакистан.

Рис. 1 Блок-схема АРН

Рис. 2 Функциональная схема АРН и генератора

II. СИНХРОННЫЙ ГЕНЕРАТОР

Синхронные генераторы или генераторы переменного тока — это синхронные машины

, используемые для преобразования механической энергии в электрическую энергию переменного тока

. Работа генератора основана на законе Фарадея

электромагнитной индукции.Если катушка или обмотка связаны с переменным магнитным полем

, то электродвижущая сила или напряжение

индуцируются на катушке [1] [2] [3].

A. Части синхронного генератора

Генератор состоит из двух основных частей, одна из которых создает магнитное поле

, а другая — там, где индуцируется энергия.

Магнитное поле создается в обмотке возбуждения, а в обмотке якоря индуцируется напряжение

. В основном обмотка якоря

синхронной машины находится на статоре, а обмотка возбуждения

на роторе.Обмотка возбуждения возбуждается постоянным током

, проводимым к ней посредством угольных щеток и контактных колец.

Расположение статора, ротора и угольных щеток показано на рис.

978-1-4799-8730-6 / 15 / $ 31,00 © 2015 IEEE 217

5-я ежегодная международная конференция IEEE по

Cyber ​​Technology in Automation, Control и интеллектуальные системы

8–12 июня 2015 г. , Шэньян, Китай

[Загрузить 40+] Принципиальная схема генератора AVR мощностью 5 кВт

Просмотр изображений библиотеки фотографий и изображений.Электрическая схема генератора 5 кВА. Китайский автоматический регулятор напряжения. Общая трехфазная модель Avr. Схема цепи стабилизатора бензинового генератора. Avr. 2 кВт. 5 кВт. Однофазные фотографии. Фотографии, сделанные в Китае. Регулятор автоматического напряжения Avr 5kw для генератора 3 5kw

. Регулятор напряжения Ply Davr 50s Avr 10 проводов для генератора Kipor 1 фаза 5kw 626916280932 Ebay Высокое качество 1 Pc Генератор Avr Схема цепи Стабилизатор напряжения Avr Gfc9 1a3g для Kipor Genset Generator Parts Accessories Aliexpress General 5kw Сварочный генератор Avr Стабилизатор сварочного аппарата Phase Автоматический регулятор напряжения Hj Одиночный регулятор напряжения Hj 5k25dh 6 проводов 10 Генератор Avr Сварочный генератор Генератор Aliexpress

Схема подключения генератора Avr Полная версия Генератор высокого качества Avr Blocrecoaopnetyaheli Fanfaradilegnano It

Схема подключения Генератор Avr Полная версия Hd Quality Generator Генератор Avr69 Схема подключения 2300 Схема подключения Bege

Как построить Avr для трехфазного генератора Cr4 Тема обсуждения

Avr 5 кВт Автоматический регулятор напряжения для генератора 3 5 кВт

90 005 Китайский автоматический регулятор напряжения Общая трехфазная модель Avr Стабилизатор бензинового генератора Принципиальная схема Avr 2kw 5kw Однофазные фотографии Фотографии Сделано в Китае Com

Китайский дизельный генератор Kipor Автозапчасти Avr Ki Davr 95s 220v Genset Generator Профессиональный автоматический стабилизатор напряжения Стабилизатор Avr Принципиальная схема Китай Avr Ki Davr 95s Avr для генератора

Схема подключения генератора 5 кВА

Kidavr95s3 Запчасти для бензинового генератора Kipor Управляемый электрический трехфазный стабилизатор напряжения Avr Электрический трехфазный стабилизатор напряжения 9 5 кВт Кожаная сумка

Схемы электрических соединений малых дизельных генераторов

Генератор Avr

Китай Avr Circuit Производители генераторов Поставщики Сделано в Китае

Схема подключения генератора Avr Полная версия Схема подключения Hd Quality Diagramabneyo Gtaci Fr

Avr Электропроводка генератора Схема Схема подключения Pioneer Deh 2300 Bege Схема подключения

Китай Автозапчасти для бензинового двигателя 5 кВт 3-фазный автоматический регулятор напряжения Стабилизатор Avr Схема 5 кВт для генератора Фотографии Фотографии Сделано в Китае Com

Amazon Com Mover Parts Avr Tt09 4 Автоматический регулятор напряжения на 5 кВт Генератор Однофазный автомобильный

2 кВт 3 кВт 5 кВт Схема цепи генератора Avr Купить генератор Avr Принципиальная схема 2 кВт Генератор Avr 5 кВт Генератор Avr Продукт на Alibaba Com

Схема

5 кВт 6 5 кВт 8 кВт Трехфазный бензиновый генератор Avr Схема подключения Полная версия Hd Mcluvin Fr

Схема генератора Avr в 2020 году Электронная схема регулятора напряжения Регуляторы

Как построить Avr для трехфазного генератора Cr4 Тема обсуждения

2kw 3kw 5kw Generator Avr C Принципиальная схема Купить генератор Avr Принципиальная схема 2 кВт Генератор Avr 5 кВт Генератор Avr Продукт на Alibaba Com

Однофазный динамо Синхронный генератор переменного тока Подключение генератора Avr Youtube

Детали для электрического генератора Схема цепи As440 Avr Stamford As440 As440 Генератор Stamford WRing Генератор DeLine Схема подключения 2300 Схема подключения Bege

Общий 5 кВт Сварочный генератор Avr Стабилизатор сварочного аппарата Автоматический регулятор напряжения Однофазный Hj 5k25dh 6 проводов 10 Генератор Сварочный генератор Avr Генератор Aliexpress

Генератор Avr

Схема подключения Просмотреть электрическую схему генератора Avr Подробная схема электрической мощности генератора Avr От Taizhou Genour Power Machinery Co Ltd на Alibaba Com

Схема электрических соединений Генератор схем Avr Полная версия Генератор качества HD Avr Blocrecoaopnetyaheli Fanfar adilegnano It

Автоматический регулятор напряжения Общая трехфазная модель Avr Схема цепи стабилизатора бензинового генератора Avr 2 кВт 5 кВт Купить Avr для генератора Avr Для генератора 5 кВт Автоматический регулятор напряжения переменного тока Продукт на Alibaba Com

186f Двигатель Генератор Avr Дизельный сварочный аппарат Avr Бензиновая сварка Управление генератором Avr Автоматический регулятор напряжения 5 кВт Avr Генератор 5 кВт Avr 5 кВт генератор Avr Aliexpress

Gb100 Генератор смешанного возбуждения Avr Щетки Запчасти для генераторной установки Автоматический регулятор напряжения Стабилизаторы Принципиальная схема Кожаная сумка 220 В

As480 5 кВт Щеточный генератор переменного тока Avr Схема Схема генератора Avr 5 кВт Принципиальная схема генератора AVR Продукт на Alibaba Com

Kanda — Схема цепи AVR ISP

Руководство по схемам ISP AVR

В этом руководстве рассматривается последовательное программирование, которое обычно называется ISP, а не программирование JTAG. который использует другой коннектор и другой алгоритм.Интерфейс JTAG используется для отладки на устройства AVR большего размера (более 40 контактов), которые также могут использоваться для программирования. Самая Канда AVR программисты также поддерживают JTAG. См. Ниже интерфейс JTAG AVR.

У системных программистов есть разное количество «драйва» в зависимости от их цены и дизайна, так что для максимальной гибкости в выборе программиста, будьте осторожны с размерами, если только у вас есть веские причины для установки конденсаторов большой емкости и резисторов низкой стоимости.

Разъем AVR ISP может быть 6- или 10-контактным, но это не имеет значения для вашего схема расположения.10-контактные разъемы имеют больше линий заземления для повышения помехозащищенности во время программирование.

Цепь ISP простого AVR

Здесь показана простейшая схема ISP AVR с некоторыми примечаниями. Земля и VCC должны быть подключены к программист, который может помочь программисту, позволить программисту определить цель или предоставить ссылку напряжение для цепей более низкого напряжения.

• Большинство микроконтроллеров AVR используют выводы MOSI, MISO и SCK SPI для программирования, но некоторые такие как ATmega128, используют SPI SCK, но вместо этого используют контакты UART TX и RX для MISO и MOSI.Эта установка вызывает больше проблем, чем что-либо другое, так что будьте осторожны.
• Конденсатор, подключенный между сбросом и землей, а резистор — между сбросом и Vcc. должен быть установлен так, чтобы дать небольшую задержку для правильного включения АРН. Эти ценности не критичны, но если они слишком велики, то нужно будет замедлить программиста ISP.
• Строки программирования (SCK, MISO и MOSI) лучше всего оставить только для программирования, но если эти контакты должны использоваться приложением, затем следует использовать резисторы для изоляции приложения схемотехника, обычно 4K7 .Это особенно важно, если для программирования используются TXD / RXD, поскольку микросхемы UART имеют тенденцию удерживать линии.

  Это должно быть хорошо для использования SPI или UART или когда контакты являются входами, но если вам нужно их использовать линии для более высокого тока, тогда может потребоваться схема мультиплексора, см. схему STK200.

• Конденсаторы на линиях программирования могут вызвать проблемы, особенно на SCK. Если они должны быть установлены, тогда они должны быть ниже 10 нФ и установлены как можно ближе к контактам микроконтроллера AVR.У некоторых недорогих программистов будут проблемы даже с конденсатором 10 нФ на SCK или MOSI, поэтому меньше лучше.


Цепь сброса ISP Atmel AVR

Atmel рекомендует установить диод между Reset и Vcc, как показано здесь, но у нас есть не сочла нужным на практике. Обратите внимание на рекомендуемые номиналы резистора и конденсатора. немного отличается, но эти значения не критичны. Конденсатор от 10 до 100 нФ и резистор между 4К7 и 10К будет в порядке.

Стандартные макеты заголовков ISP

Большинство инженеров используют на своей печатной плате либо 10-сторонний заголовок ISP, либо 6-сторонний заголовок ISP. Оба формата представляют собой двухрядные штыревые разъемы 0,1 дюйма (2,54 мм) со шпоночным пазом для ориентации. Шаг 1,27 мм (0,05 дюйма) и 2,0 мм иногда используются для экономии места на печатной плате. Большинство программистов используют 10-ходовой жаток, но компания Atmel поменялась местами на 6-ходовой. Адаптеры доступны для замены с 10-сторонней программист приводит к 6-сторонним заголовкам.

Интерфейс JTAG тоже 0.Разъем с контактом 1 дюйм (2,54 мм). Для работы интерфейса JTAG необходимо установить предохранитель JTAGEN. Линии JTAG можно без проблем использовать для других устройств JTAG, но если используются выводы JTAG в качестве общего ввода-вывода они должны быть оснащены изолирующими резисторами, как и линии ISP. Канда программисты используют адаптер для переключения на показанный стандартный интерфейс Atmel JTAG — вид целевой компоновки.

Kanda поставляет адаптеры для преобразования в 10-контактные разъемы 2,0 мм и 1,27 мм (0,05 дюйма) как для ISP, так и для JTAG.Также доступны адаптеры Micromatch и летающие провода, и Kanda может изготовить любой пользовательский адаптер, который вам может понадобиться, пожалуйста. Контактная поддержка.

Адаптеры программатора AVR

Планка на 10 целей

6-позиционная мишень

10-полосная схема JTAG

Примеры хороших и плохих схем

Подтягивающий резистор R1 слишком сильный, минимальное значение 1K

ОК? НЕТ

Подтягивающий резистор R1 не менее 1 кОм.

ОК? ДА

Последовательный резистор R1 не повлияет на программирование ISP.

ОК? ДА

Последовательный резистор R2 в порядке с подтягиванием R1 на стороне ISP

ОК? ДА

Последовательный резистор R2 с подтягивающим резистором R1 на стороне AVR повлияет на работу ISP.

ОК? НЕТ

Схема приложения использует программный вывод для чтения выходного сигнала U2.Этот будет удерживать состояние линии, предотвращая программирование.

ОК? НЕТ

Схема приложения все еще использует вывод в качестве входа для чтения вывода U2, но развязывающий резистор R1 позволяет ISP управлять линией программирования.

Некоторым программистам потребуется более 1 КБ, 2К2 или 4К7 позволят всем программистам работать.

ОК? ДА

Пример хороших и плохих схем AVRISP с использованием микросхемы сброса

На этих схемах показаны некоторые распространенные схемы ISP с использованием микросхем сброса.

Обычно используемая микросхема MAX809 Brown-out имеет двухтактный выход. Это будет удерживать линию RESET на высоком уровне.

ОК? НЕТ

На этот раз резистор R1 не позволяет MAX809 удерживать Reset.

ОК? ДА

MAX803 можно использовать без развязывающего резистора, поскольку он имеет выход OPEN DRAIN.

ОК? ДА

Программисты ISP AVR

Принципиальная схема генератора AVR

Trending Products — P825D5-50HZ — AGG Power

Мы также предлагаем услуги по поиску продуктов и консолидации рейсов.У нас есть собственный завод и отдел снабжения. Мы можем легко представить вам товары практически любого стиля, связанные с нашим ассортиментом товаров для Ключевой генератор энергии , Серия V 94-285 кВА , Серия DE 250-825 кВА , Наша конечная цель, как правило, состоит в том, чтобы занять лидирующие позиции в качестве ведущего бренда, а также стать пионером в своей области. Мы уверены, что наш прибыльный опыт в области создания инструментов завоюет доверие клиентов. Желаем сотрудничать и создавать вместе с вами гораздо лучшее обозримое будущее!

---

Принципиальная схема генератора трендовых продуктов AVR — P825D5-50HZ — AGG Power Detail:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА

Резервная мощность (кВА / кВт): 825/600

Основная мощность (кВА / кВт): 750/600

Частота: 50 Гц

Скорость: 1500 об / мин

ДВИГАТЕЛЬ

Работает на: Perkins

Модель двигателя: 4006-23TAG2A

ГЕНЕРАТОР

Высокая эффективность

Степень защиты IP23

ЗВУКОПОЛУЧЕННЫЙ КОРПУС

Панель управления с ручным / автоматическим запуском

Жгуты проводов постоянного и переменного тока

КОЖУХ С ЗАТУХОМ

Полностью атмосферостойкий звукоизоляционный корпус с внутренним глушителем выхлопных газов

Конструкция с высокой устойчивостью к коррозии

---

Подробные изображения продукта:

---

Руководство по сопутствующим продуктам:
Сотрудничество

---

Быстрые и очень хорошие расценки, информированные консультанты, которые помогут вам выбрать правильный товар, который соответствует всем вашим предпочтениям, короткое время создания, отличная ответственная команда и разные компании для оплаты и доставки Принципиальная схема генератора трендовых продуктов AVR — P825D5-50HZ — AGG Power, продукт будет поставлять по всему миру, например: Конго , Колумбия , Финляндия , Наша бизнес-деятельность и процессы спроектированы таким образом, чтобы наши клиенты имели доступ к широчайшему ассортименту продукции в кратчайшие сроки поставки.
