Современные системы автоматического обнаружения и тушения пожара представляют собой достаточно сложный комплекс различных электронных и механических устройств, но принцип работы пожарной сигнализации различных модификаций в общих чертах одинаков.

Все системы должны обеспечить обнаружение возгорания, принятие мер на локализацию и ликвидацию пожара, а так же возможность эвакуации и спасения попавших в аварийную зону людей.

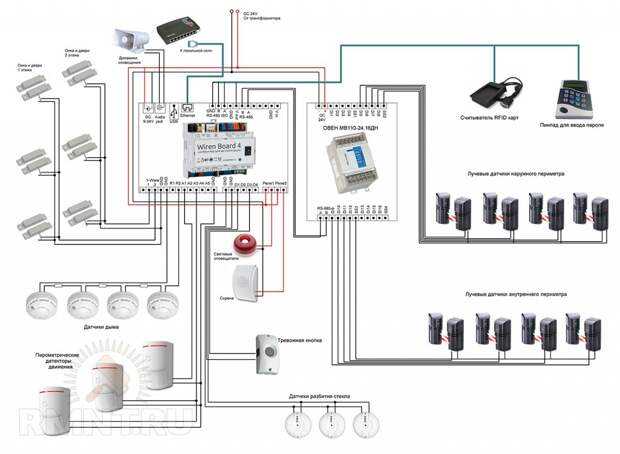

Схема охранно пожарной сигнализации

Основные элементы систем пожарной сигнализации

Понимание алгоритма действия подобных систем невозможно без теоретических знаний об основных ее элементах.

Принципиальная схема пожарной сигнализации любого производителя предполагает наличие следующих приборов и устройств:

  1. Пожарные датчики и извещатели, обеспечивающие обнаружение пожара и формирующие сигнал тревоги, передаваемый на пульты управления системой и контроллеры.
  2. Устройства обработки информации и управления всеми элементами систем автоматической ликвидации аварии.
  3. Линии связи и сигнализации, обеспечивающие передачу информации между отдельными элементами системы. Стоит сказать о том, что в последнее время наибольшее распространение получили беспроводные системы пожарной сигнализации, в которых вся информация передается по радиоканалу.
  4. Устройства светового и звукового оповещения, позволяющие донести информацию о возникновении пожара до находящихся в помещении людей и указать им пути эвакуации.
  5. Исполнительные устройства, обеспечивающие непосредственное тушение пожара, работу систем вентиляции и дымоудаления в оптимальном режиме, открытие всех дверей на путях возможной эвакуации людей.

Только комплект таких устройств позволяет не только своевременно обнаружить возгорания, но и обеспечить быструю локализацию и тушение пожаров различного уровня сложности, возможность спасения людей.

Алгоритм работы пожарной сигнализации

Работа пожарной сигнализации должна быть основана на как можно более простом алгоритме, исключающем возникновение ложных срабатываний и неправильной работы различных устройств систем пожаротушения.

В общих словах алгоритм функционирования пожарной сигнализации можно описать:

  • Пожарный извещатель или датчик обнаруживает признаки возникновения пожара, это может быть повышение содержания окиси углерода в воздухе или увеличение температуры в помещении, появление открытого пламени и многие другие факторы. Большинство датчиков можно отнести на пороговые, которые срабатывают только при достижении контролируемым показателем предельного значения, а так же аналоговые, способные отслеживать динамику изменения определенных параметров. Аналоговые датчики считаются более точными и эффективными.
    Датчик обнаруживает признаки пожара
  • Информация о срабатывании датчика поступает при помощи линий связи на контроллер или пульт управления системой.
  • В первую очередь аппаратурой автоматики отдается команда на включение систем оповещения (звуковая и световая сигнализация), позволяющих донести информацию о возникновении аварии до всех лиц, находящихся в здании.
  • На всех путях эвакуации происходит открывание всех электромеханических (электромагнитных) запоров, что позволяет людям покинуть помещение по наиболее безопасному пути. Кстати, если в здании эксплуатируются лифты, то они должны прибыть на уровень первого этажа и быть заблокированы (при этом двери остаются открытыми для выхода оставшихся людей). Пользоваться лифтом при пожаре запрещено.
  • Применение водяных и пенных средств пожаротушения возможно только при отключенной подаче электроэнергии. Поэтому в аварийном помещении обеспечивают обесточивание всех потребителей (система сигнализации работает за счет автономного источника питания).
  • В действие запускаются установки автоматического пожаротушения. По своей сути это может быть оборудование для пенного или водного тушения, устройства для подачи огнетушащего порошка. Используется так же и газовая аппаратура, позволяющая предотвратить распространение пожара за счет снижения количества кислорода в помещении. Устанавливать пожарную сигнализацию с использованием различных систем пожаротушения должны только организации, имеющие разрешение на выполнение работ такого типа.

Наиболее эффективной многие эксперты считаю порошковую технику, позволяющую в течение нескольких секунд локализовать пожар, предотвратить его распространение и обеспечить тушение.

При этом применяемый порошок не оказывает губительного воздействия на строительные конструкции, отделочные материалы, мебель в помещении, как в случае применения воды или пены.

  • Одновременно с выполнением всех этих мероприятий необходимо запустить в действие и систему дымоудаления, предотвращающую распространение пожарных газов в другие помещения здания. По статистике большая часть пострадавших в результате пожара гибнут именно от воздействия дыма, попросту они задыхаются. Поэтому не стоит пренебрегать системой отведения пожарных газов (дымоудаления).
Система дымоудаления Fakro

Более простые системы сигнализации могут работать по несколько усеченным алгоритмам, но эффективное предупреждение возникновения пожара и его ликвидацию смогут обеспечить только такое многофункциональное оборудование пожарной сигнализации (при условии соблюдения требований к выполнению монтажа).

Лифты Nova Elex могут быть изготовлены под любые архитектурные задачи, а эксплуатационные свойства профессионалы спроектируют для всевозможных объектов, в том числе объектов специального назначения и объектов повышенной опасности. На сайте http://trastlift.ru/ есть удобная форма заявки для подбора лифта.

Популярные записи

Принцип работы пожарной сигнализации и схема подключения

Каталог

  • Теплый пол
  • ИК обогреватели
  • Греющий кабель
  • Кондиционеры
  • Обогрев кровли
  • Обогрев труб
  • Обогрев дорог
  • Терморегуляторы
  • Тепловые пушки
  • Конвекторы
  • Водонагреватели
  • Тепловые завесы
  • Масляные обогреватели
  • Биокондиционеры
  • ИК сушилки
  • Вентиляторы
  • Мойки воздуха
  • Увлажнители воздуха
  • Электрокамины
  • Умывальники
  • Защита от протечек
  • Люки-невидимки

Прочее

  • Благодарности
  • Сертификаты

Пожарная сигнализация является сложной системой, которая помогает обнаружить источник возникновения огня.

Кроме того, в ней предусматривается система речевого оповещения, дымоудаления и другие важные функции. Общие моменты работы такого оборудования представляют многие, однако не все из них понимают, каким образом происходит оповещение о нарушениях. Из-за этого могут возникнуть сомнения по поводу того, а стоит ли вообще устанавливать эту систему, так как может показаться, что оно не очень надежно. Для этого мы более подробно рассмотрим принцип, по которому работает пожарная сигнализация.

Принципиальная схема пожарной сигнализации

Принцип работы оповещения

Вначале напомним, из чего состоит пожарная сигнализация:

  • сенсорные устройства, то есть извещатели и датчики;
  • оборудование, отвечающее за сбор и обработку информации с сенсорных устройств, датчиков;
  • оборудование централизованного управления, например, центральный компьютер.

Периферийные устройства (обладают самостоятельным конструктивным исполнением и подключаются к контрольной панели):

Периферийные устройства системы

  • принтер сообщений: печать служебных и тревожных сообщений системы;
  • пульт управления;
  • световой оповещатель;
  • звуковой оповещатель;
  • модуль, изолирующий короткое замыкание: используется для того, чтобы обеспечить работоспособность кольцевых шлейфов в том случае, если произошло короткое замыкание.

В общем принципе работы нет ничего сложного: через специальные датчики информация поддается программе обработки, а затем выводится в мониторинговый центр, отвечающий за безопасность. Здесь отдельное внимание стоит уделить самим датчикам, которые делятся на два вида.

Датчик дыма

  1. Активные датчики. В них генерируется постоянный сигнал, принадлежащий охраняемой зоне. Если он изменяется, они начинают реагировать.
  2. Пассивные датчики. Их действие основано на прямом изменении окружающей обстановки, что вызывается возгоранием.

Кроме того, датчики могут отличаться по механизму действия:

  • работа за счет инфракрасного механизма;
  • за счет магнитокрасного механизма;
  • за счет комбинированного механизма;
  • реагирование на разбитие стекла;
  • применение периметральных активных переключателей.

Алгоритм действий

После того, как датчики обнаружили источник возгорания, пожарная сигнализация начинает выполнять алгоритм действий. Если принципиальная схема сделана верно, то весь алгоритм сработает правильно.

  1. Для того чтобы люди узнали о начале пожара, должна включиться система оповещения. Она может быть светозвуковой или обычной, то есть звуковой. Состав и тип оповещения определяется на этапе проектирования. Это зависит от площади здания, его высоты и так далее. Система оповещения обязательно включает в себя световые таблички с надписью «выход», которые помогают найти выход в задымленном пространстве.

    Система оповещения включена

  2. Освобождение всех путей эвакуации людей. Это возможно при наличии системы контроля и управления доступом (СКУД). Пожарная сигнализация подает в нее сигнал и она, то есть СКУД, дает возможность находящимся в здании людям покинуть опасное место без препятствий.

    Система контроля и управления доступом отключена

  3. Включение системы автоматического пожаротушения. Здесь возможны три варианта: водяное пожаротушение, водопенное, порошковое или газовое пожаротушение. Тип определяется по НБП, а также имуществом, которое находится на объекте. Для примера можно взять библиотеку. Представим, что тушение пожара в ней будет осуществляться пеной или водой. В таком случае убытки от этого будут такими же, как от самого пожара.

    Водопенная система пожаротушения

  4. Включение системы дымоудаления. Это важно для того, чтобы люди не отравились вредными веществами, содержащимися в дыме от пожара. Также из системы приточной вентиляции должна прекратиться подача воздуха с улицы, так как он способствует раздуванию пламени. Все эти команды также подает автоматическая пожарная сигнализация.

    Открытый зенитный фонарь

  5. Если в здании есть лифты, он должны опуститься до уровня первого этажа и заблокироваться, но перед этим должны открыться двери.

    Двери лифта открыты

  6. Отключение потребителей тока. Системы жизнеобеспечения переходят в аварийный режим. Сама система безопасности снабжается от ББП, то есть блоков бесперебойного питания.

Схема подключения сигнализации

Чтобы все эти моменты были выполнены качественно, важно правильно составить принципиальную схему подключения сигнализации. С помощью нее эксплуатация системы будет эффективной и безопасной.

Напомним, что принципиальная схема отличается двумя важными моментами:

  • показывает, как воспроизвести схему;
  • дает информацию о составе схемы и принципах функционирования, что также полезно при доработке или ремонте оборудования.

Обычно схеме подключения дается вместе с комплектом сигнализации. Нужно следить за соблюдением всех аспектов установки оборудования. Правильная схема и точное следование ей поможет быстро отреагировать на очаг возгорания и предпринять все необходимые действия, которые направлены на спасение людей.

Как видно, принцип, по которому осуществляется работа пожарной сигнализации, достаточно прост. Главное, чтобы все заложенные в ней действия были выполнены вовремя, так как речь идет о жизни. Это также является главной причиной, по которой нужно своевременно и внимательно устанавливать пожарную сигнализацию, которая служит на благо всем людям.

Простая схема пожарной сигнализации с использованием термистора, германиевого диода и LM341

Схема пожарной сигнализации представляет собой простую схему, которая обнаруживает возгорание и активирует звук сирены или зуммер. Цепи пожарной сигнализации являются очень важными устройствами для своевременного обнаружения пожара и предотвращения любого ущерба людям или имуществу.

[adsense1]

Цепи пожарной сигнализации и датчики дыма являются частью систем безопасности, которые помогают обнаруживать или предотвращать повреждения. Установка систем пожарной сигнализации и датчиков дыма в коммерческих зданиях, таких как офисы, кинотеатры, торговые центры и другие общественные места, является обязательной.

Существует много дорогих и сложных схем пожарной сигнализации в виде автономных устройств, но мы разработали пять очень простых схем пожарной сигнализации, используя общие компоненты, такие как термистор, LM358, германиевый диод, LM341 и NE555.

Мы увидим все эти цепи, их принципиальные схемы, компоненты, необходимые для каждой цепи, и работу отдельной цепи в следующих разделах.

[adsense2]

Схема

Контур 1 Простая пожарная сигнализация Контур



Это очень простая схема сигнализации с использованием термистора, LM358 Operational – усилителя и зуммера.

Принципиальная схема

Принципиальная схема этого простого проекта пожарной сигнализации показана на следующем рисунке.

Необходимые компоненты
  • Термистор 1 x 10 K
  • 1 x операционный усилитель LM358 (операционный усилитель)
  • 1 резистор 4,7 кОм (1/4 Вт)
  • 1 x 10 кОм Потенциометр
  • 1 маленький зуммер (зуммер 5 В)
  • Соединительные провода
  • Мини-макет
  • Источник питания 5 В
Компонент Описание

Термистор 10K

Термисторы являются резисторами, зависящими от температуры, т. е. сопротивление термистора зависит от температуры окружающей среды. Существует два типа термисторов: термистор PTC и термистор NTC. PTC обозначает положительный температурный коэффициент, а NTC обозначает отрицательный температурный коэффициент. В термисторе PTC сопротивление прямо пропорционально температуре, а в термисторе NTC сопротивление обратно пропорционально температуре.

В этом проекте мы использовали термистор 10 кОм с NTC. При 25 0 C сопротивление термистора 10 кОм равно 10 кОм. На следующем изображении показан термистор 10K, используемый в этом проекте.

LM358 Операционный усилитель

LM358 представляет собой двойной операционный усилитель (операционный усилитель) IC. Все функциональные режимы типичного операционного усилителя могут быть реализованы с помощью микросхемы LM358. Однако в этом проекте мы будем использовать операционный усилитель LM358 в режиме компаратора, где входные сигналы на инвертирующих и неинвертирующих клеммах сравниваются и вырабатывается соответствующий выходной сигнал.

Схема

Схема схемы пожарной сигнализации со звуком сирены очень проста. Сначала подключите потенциометр 10 кОм к инвертирующему выводу операционного усилителя LM358. Один конец POT подключен к + 5 В, другой конец подключен к GND, а клемма стеклоочистителя подключена к контакту 2 операционного усилителя.

Теперь мы сделаем делитель потенциала, используя термистор 10 кОм и резистор 10 кОм. Выход этого делителя потенциала, то есть точка соединения, подключена к неинвертирующему входу операционного усилителя LM358.

В этом проекте мы выбрали небольшой зуммер на 5 В, чтобы включить сигнализацию или сирену. Итак, подключите выход операционного усилителя LM358 к зуммеру 5 В напрямую.

Контакты 8 и 4 микросхемы LM358, т. е. V+ и GND, подключены к +5V и GND соответственно.

Работа простой схемы пожарной сигнализации

Теперь мы увидим работу простой схемы пожарной сигнализации. Первое, что нужно знать, это то, что основным компонентом в обнаружении пожара является термистор 10 K. Как мы упоминали в описании компонента, термистор 10 K, используемый здесь, является термистором типа NTC. При повышении температуры сопротивление термистора уменьшается.

В случае пожара температура увеличивается. Это повышение температуры уменьшит сопротивление термистора 10 K. По мере уменьшения сопротивления выход делителя напряжения будет увеличиваться. Так как выход делителя напряжения подан на неинвертирующий вход ОУ LM358, то его значение станет больше, чем у инвертирующего входа. В результате выход операционного усилителя становится высоким, и он активирует зуммер.

Цепь 2 Простая схема пожарной сигнализации с использованием термистора

Схема цепи

Компоненты цепи пожарной сигнализации
  • Термистор
  • Переменный резистор (POT)
  •  Диод
  • Конденсатор
  • Резистор
  • BC547 Транзистор
  • Динамик
Рабочая цепь
  • Цепь состоит из термистора на 10 кОм. Это термистор NTC, сопротивление которого уменьшается с повышением температуры.
  • При комнатной температуре его сопротивление составляло 10 кОм.
  • Другое сопротивление подключено к термистору для формирования цепи делителя напряжения и подключено к транзистору через диод.
  • Зуммер включается только при заземлении транзистора. При повышении температуры звук зуммера также увеличивается

Также прочитайте этот интересный пост: Цепь тревоги паники

Цепь 3 Пожарная сигнализация со звуком сирены

Эта цепь предупреждает нас о пожаре в доме с помощью звука сирены. Возможно, вы уже видели пожарную сигнализацию раньше, но это совсем другое, поскольку она генерирует звук сирены вместо зуммера, а также использует основные компоненты для создания этого звука сирены.

Нам известно, что существует множество интегральных схем, которые можно использовать для создания эффекта сирены, но мы предпочли использовать для его создания базовые электронные компоненты, такие как резисторы, конденсаторы и транзисторы, чтобы вы четко понимали его внутреннюю работу и его работу. будет очень полезен для вас, так как вы получите больше знаний, проанализировав их, а не просто выбирая предварительно разработанные интегральные схемы.

Принципиальная схема

Необходимые компоненты
  • 1 термистор 10K
  • 2 x BC547 NPN-транзистор
  • 1 x BC107 NPN-транзистор
  • 1 x 2N2222 NPN-транзистор
  • 1 x 2N2907 PNP-транзистор
  • Резистор 3 x 4,7 кОм (1/4 Вт)
  • 1 резистор 470 кОм (1/4 Вт)
  • 1 резистор 56 кОм (1/4 Вт)
  • 1 резистор 47 кОм (1/4 Вт)
  • 1 резистор 39 кОм (1/4 Вт)
  • 1 резистор 22 кОм (1/4 Вт)
  • 1 резистор 1 кОм (1/4 Вт)
  • 1 резистор 470 Ом (1/4 Вт)
  • 1 резистор 120 Ом (1/4 Вт)
  • 1 х 10 кОм потенциометр
  • 1 конденсатор 22 мкФ (поляризованный)
  • 1 x 470 нФ (0,47 мкФ) керамический конденсатор
  • 1 х Зуммер
Рабочий

В этой схеме для измерения температуры используется термистор. Когда он чувствует, что температура окружающей среды поднимается выше заданного порога, он подает сигнал. Температуру, при которой цепь обнаруживает возгорание, можно отрегулировать с помощью потенциометра на VR1.

Получите представление о Датчик температуры термистора , если вам интересно.

Когда температура превышает установленное значение, потенциометр создает высокое напряжение. Затем это напряжение подается на транзистор BC547 в режиме с общим эмиттером. Это NPN-транзистор общего назначения. Когда на базу подается высокий вход, она включается. Когда транзистор включен, его коллекторное напряжение уменьшается до низкого, поскольку уменьшается напряжение между коллектором и эмиттером. Выходное напряжение коллектора первого транзистора подается на базу как входное для второго транзистора BC 547 NPN. Этот транзистор также находится в режиме с общим эмиттером, и поскольку при достижении температурного порога на входе низкий уровень, выход на коллекторе становится высоким. В этом состоянии он включит следующий транзистор, то есть BC107. Этот транзистор теперь будет действовать как переключатель для цепи сирены. Этот транзистор может выдерживать гораздо большую мощность, чем BC547, и для этой цели он также оснащен радиатором.

Когда транзистор BC107 включается, он позволяет току проходить от источника питания к земле через коллектор, тем самым действуя как переключатель с электронным управлением. При прохождении тока включается цепь сирены, которая является нагрузкой на цепь. Затем вы можете услышать звук сирены через зуммер. Конденсаторы, используемые в схеме, являются основными компонентами для создания эффекта сирены. Принцип создания эффекта сирены состоит в том, чтобы создать осциллятор с огибающей, которая периодически увеличивается и уменьшается, чтобы создать этот эффект.

Связанный пост:  Вытяжной штифт Цепь охранной сигнализации

Цепь 4 Цепь пожарной сигнализации с использованием LM741

Вот еще один небольшой проект по пожарной сигнализации. Когда в доме или офисе происходит пожар, он обнаружит пожар и подаст сигнал тревоги.

Блок-схема цепи пожарной сигнализации с использованием LM741

Термистор является основным компонентом, который обнаруживает возгорание по внезапному изменению температуры в помещении из-за тепла, выделяемого огнем. Термистор обнаружит тепло и передаст информацию ОУ LM741. Операционный усилитель заставит NE555 генерировать импульс, который подается на зуммер для жужжания.

LM741 : LM741 — это операционный усилитель, который будет работать в зависимости от разницы входных напряжений. LM741 имеет следующие функции, такие как сильноточный ток, усиление по напряжению, усиление шума, а также низкое выходное сопротивление. LM741 также можно использовать в качестве защиты от короткого замыкания.

Принципиальная схема пожарной сигнализации с использованием LM741

Работа схемы
  • Принцип работы схемы аналогичен первой схеме, т. е. термистор используется для определения повышения температуры. Но она повышается только после фиксированной температуры.
  • Здесь операционный усилитель действует как неинвертирующий компаратор, т. е. Vout положителен, только если Vin (напряжение на выводе 2) < VRef (напряжение на выводе 3).
  • При отсутствии возгорания напряжение на выводе 2 компаратора больше, чем напряжение на выводе 3.
  • При отсутствии огнестойкости термистора 10k. Таким образом, 10 кОм и 4,7 кОм образуют цепь делителя напряжения.
  • Напряжение на контакте 2 рассчитывается по формуле. V= (100*12)/(100+4,7)=11,4
  • Напряжение на контакте 3 = 50 * 12/100 = 6 В (переменный контакт потенциометра имеет 50% полного сопротивления.)
  • При наличии любого пожарного термистора температура повышается, а его сопротивление уменьшается. Таким образом, напряжение на выводе 2 начинает уменьшаться. Таким образом, Vout становится положительным, т.е. равен Vcc.
  • Здесь выбрано опорное напряжение 6 В. Пожарная тревога срабатывает, только если входное напряжение меньше 6 В. Чтобы увеличить опорное напряжение, уменьшите сопротивление потенциометра.

Цепь 5 Цепь пожарной сигнализации с использованием германиевого диода

Это простая схема пожарной сигнализации с использованием германиевого диода и таймера 555. В этой схеме германиевый диод играет очень важную роль в обнаружении огня. Эта схема очень проста в построении, экономична и реализуема.

Блок-схема схемы пожарной сигнализации с использованием германиевого диода

Вот простая схема пожарной сигнализации, которая стоит менее 100 рупий. Ключевым компонентом в цепи является DR25 (германиевый диод), сопротивление которого уменьшается с повышением температуры. Проводимость германиевого диода начнется при 70 градусах. Таким образом, мы можем использовать германиевый диод в качестве датчика тепла. Когда температура превышает 70 градусов, германиевый диод будет проводить и запускать таймер NE555 через транзистор. NE555 настроен на нестабильный мультивибратор и заставляет зуммер подавать сигнал тревоги, когда германиевый диод проводит. Чтобы мы могли быть начеку и действовать в соответствии с тревогой.

Принципиальная схема пожарной сигнализации с использованием германиевого диода

Рабочая схема
  • Германиевый диод DR25 представляет собой датчик температуры, который срабатывает при повышении температуры в определенный момент. DR25 выполнен в схеме с обратным смещением. Он будет проводить только тогда, когда это больше, чем 70 градусов комнатной температуры.
  • DR25 подключен к транзистору в обратном смещении, который имеет высокое обратное сопротивление (более 10кОм) и не заставляет выключаться транзистор, подключенный к выводу сброса таймера 555. Контакт сброса таймера 555 будет на уровне земли, когда транзистор выключен. Здесь таймер 555 настроен как нестабильный мультивибратор.
  • Когда температура в помещении превышает 70 градусов, сопротивление диода DR25 падает до 1 кОм, что приводит к выключению транзистора и переводу вывода сброса в состояние высокого уровня. Это сгенерирует выход на контакте 3 и сделает звук через сигнал тревоги.
  • Мы можем использовать 3 или более диодов в обратном смещении, соединенных параллельно и размещенных в разных комнатах. Если произойдет пожар, он почувствует и подаст сигнал тревоги.

Примечание

    • При наличии германиевого диода DR25 можно использовать германиевые транзисторы AC128, AC188 или 2N360. Используйте базовый и эмиттерный переходы вместо катода и анода.
    • Диод должен быть подключен к цепи в обратном смещении.

Применение

  • Цепи пожарной сигнализации очень полезны в домах, офисах, школах, лабораториях и т. д. для обнаружения и предотвращения любых бедствий, вызванных пожаром.
  • Системы пожарной сигнализации
  • могут работать как автономные устройства или быть частью сложной домашней системы безопасности с другими функциями безопасности, такими как обнаружение дыма, оповещение о вторжении, обнаружение движения и т. д.



Схема пожарной сигнализации с использованием термистора и ИС таймера 555

Пожарная сигнализация является первой необходимостью в современных зданиях и архитектурах, особенно в банках, центрах обработки данных и заправочных станциях. Они обнаруживают возгорание в помещении на очень ранней стадии, ощущая дым и/или тепло, и поднимают тревогу, которая предупреждает людей о пожаре и дает достаточно времени для принятия превентивных мер. Он не только предотвращает большие потери от смертоносного огня, но иногда оказывается спасающим жизни. Здесь мы строим один простая система пожарной сигнализации с помощью таймера 555 IC , который обнаружит пожар (повышение температуры окружающей среды) и вызовет тревогу.


Ключевым компонентом схемы является термистор, который используется в качестве пожарного извещателя или пожарного датчика. Термистор представляет собой термочувствительный резистор, сопротивление которого изменяется в зависимости от температуры, его сопротивление уменьшается с повышением температуры и наоборот.

Мы построили схему, используя в основном три компонента: термистор, NPN-транзистор и микросхему таймера 555. Вы можете найти больше таких простых схем здесь, в этом разделе электронных схем.



Принцип работы

Здесь микросхема таймера 555 настроена на Нестабильный режим , чтобы сигнал тревоги (зуммер) мог издавать колебательный звук. В нестабильном режиме конденсатор C заряжается через сопротивления R1 и R2 до 2/3 В пост. тока и разряжается через резистор R2 до 1/3 В пост. тока. Во время зарядки OUT PIN 3 555 IC остается ВЫСОКИМ, а во время разрядки он остается НИЗКИМ, вот как он колеблется. Мы подключили зуммер к контакту OUT, чтобы он издавал звуковой сигнал, когда 555 высокий. Мы можем контролировать частоту генерации сигнала тревоги, регулируя значение R2 и/или конденсатора C.

Компоненты

555 Таймер IC

NPN Transistor BC547

Термистор (10K)

Резисторы (1K, 100K, 4. 7K)

. и батарея (9 В)



Принципиальная схема и объяснение

Вы можете увидеть электрическую схему пожарной сигнализации на рисунке выше. Когда нет ПОЖАРА, термистор остается на 10 кОм. И транзистор остается во включенном состоянии, потому что на базе-эмиттере транзистора есть достаточное напряжение, которое делает его включенным. Когда транзистор включен, контакт 4 (СБРОС) подключен к земле, а когда контакт сброса заземлен, микросхема 555 не работает.



Теперь, когда мы начинаем нагревать Термистор посредством Огня, его сопротивление начинает уменьшаться, а когда его сопротивление уменьшается, напряжение на базе Транзистора начинает уменьшаться, а когда напряжение становится меньше рабочего напряжения (база-эмиттер напряжение V BE ) транзистора, затем транзистор закрывается. И когда транзистор закрывается, на вывод сброса микросхемы таймера 555 подается положительное напряжение через R3, и микросхема 555 начинает работать и подается звуковой сигнал.
