Как правильно паять паяльником с канифолью и оловом?

В наше время, когда устройство многих бытовых приборов не предполагает какого-либо ремонта, кроме замены узлов, паяльник превращается в этакое экзотическое приспособление, хранящееся на самой дальней полке с инструментами. Но пока есть провода и клеммы, он вполне может пригодиться для того, чтобы продлить жизнь некоторой домашней электрической технике.

Для чего нужна канифоль?

Канифоль – вязкая или кристаллическая масса, изготовленная из сосновой смолы. В продаже можно встретить спиртовой раствор канифоли или пасту на ее основе.

Это вещество играет в пайке роль флюса. С помощью канифоли спаиваемые детали изолируются от воздуха, что препятствует образованию тонкой оксидной пленки на их поверхностях.

Посредством канифоли залуживают жало паяльника, покрывая его тонким слоем припоя, то же самое проделывают и со спаиваемыми деталями перед их соединением. В результате детали значительно легче соединяются друг с другом, а соединение получается более однородным и прочным. Без этого под действием высокой температуры жало паяльника и провода окисляются в течение нескольких секунд.

И тогда пайку произвести будет невозможно – по всему столу будут кататься остывающие блестящие оловянные капли, а детали при этом остаются разъединенными.

Если все же удастся поймать и «прилепить» несколько капель припоя, прочного соединения без обработки канифолью не получится, так как остывающий сплав не соединится со всей поверхностью. Даже небольшое механическое воздействие может привести к обрыву именно в месте подобной пайки, а электропроводность такого провода или клеммы будет значительно отличаться от той, что обеспечивает правильная пайка залуженных деталей.

Выбираем инструмент и материалы

Чтобы пайка стала успешной, потребуется всего лишь электропаяльник, а из материалов – припой и канифоль.

В особых случаях может понадобиться также паяльная кислота или дополнительный набор специальных флюсов. Тогда с помощью паяльника и припоя вполне возможно соединить не только медные провода и латунные детали, но даже нержавеющую сталь. Но для начала лучше все же овладеть самой элементарной пайкой медных проводов и соединений с латунными деталями электроприборов. Для таких операций вполне достаточно иметь обыкновенный припой из олова и канифоль, не считая паяльника.

Для удобства работы можно подготовить негорючую подставку для паяльника, так как размещать раскаленный электроприбор на столе или верстаке и не слишком удобно, и пожароопасно. Кроме того, нужно проследить за расположением провода и розетки, чтобы случайно не зацепить провод рукой или одеждой.

Профессионалы знают, что универсального паяльника не существует, поэтому для каждого вида работ – спайка тонких проводов, пайка электросхем или плат, спайка массивных деталей – используют разные по мощности и диаметру жала паяльники.

Хорошо, если у прибора есть терморегулятор, позволяющий температуру прогрева установить заранее.

Более дешевые варианты электропаяльников такой опции не имеют, кроме того, разные модели могут существенно отличаться по своей мощности.

Если опыта работы с паяльником нет, то вполне подойдет инструмент средней мощности (до 40 Вт). С помощью такого прибора можно осуществлять спайку проводов, соединение проводов с клеммами. А вот спаять толстые металлические детали будет уже сложнее, так как потребуется дольше прогревать металл, а это чревато образованием упоминавшейся выше оксидной пленки.

В продаже можно встретить канифоль в разных формах. Особых преимуществ у какого-либо ее вида нет, но твердую канифоль легче хранить.

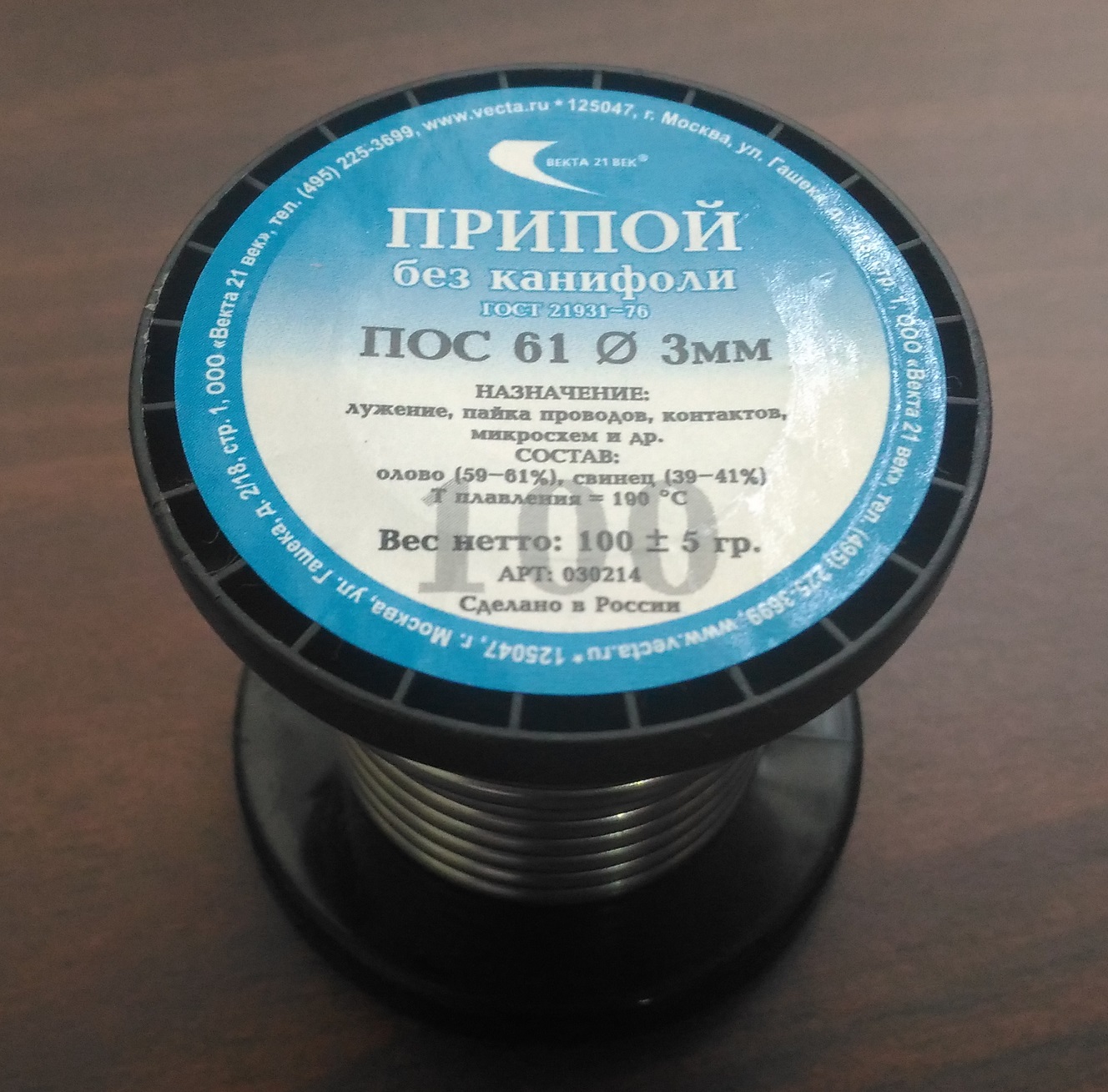

Припой выпускается в виде тонкой оловянно-свинцовой проволоки.

Толщина может быть различной – от 2 до 6 мм. Состав припоя также различается. Обычно в маркировке указано процентное содержание свинца. По нему можно вычислить и содержание олова. Более прочным считается сплав, где свинца больше, но у него и выше температура плавления. Припой в брусках обычно содержит больше олова.

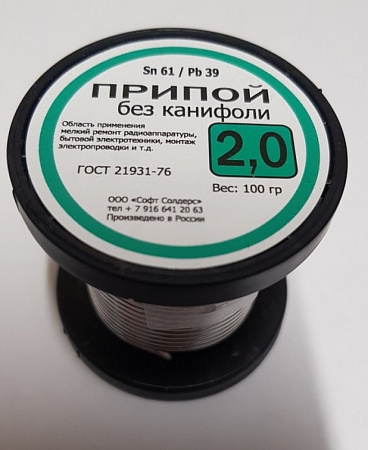

Существует так же припой в виде тонкой трубки, свернутой в рулон и заполненной канифолью или другим флюсом. В некоторых случаях использование такого припоя дает неплохой результат.

Технология пайки

Самая простая технология пайки для начинающих состоит из нескольких последовательно выполняемых операций.

  1. Подготовка паяльника.
  2. Подготовка спаиваемых поверхностей.
  3. Непосредственно пайка.

На первом этапе необходимо привести паяльник в рабочее состояние. Следует удобно расположить инструмент на подставке, а после этого включить его в электросеть, следя за расположением провода. Затем зачистить жало паяльника, так как простого его нагрева обычно недостаточно, иначе припой не будет к нему приставать, а пайка окажется невозможной.

Зачистку проводят мелким напильником или надфилем, в некоторых случаях – наждачной бумагой. По окончании зачистки жало протирают плотной тканью.

Для зачистки жала можно воспользоваться поверхностью сосновой доски или бруска, по которой необходимо поводить жалом паяльника. В результате оно очистится от нагара и окислов, а также покроется тончайшим слоем смолы.

Когда нагар и оксидная пленка будут удалены, жало паяльника необходимо залудить во избежание образования новой оксидной пленки. Для этого понадобится канифоль, а затем и припой.

Правильно паять паяльником с канифолью несложно, для этого разогретое и зачищенное жало паяльника нужно погрузить в канифоль. От соприкосновения с раскаленной медью канифоль начнет плавиться, жало покроется ее тонким слоем. В процессе работы (если паяльник достаточно прогрет) канифоль будет активно испаряться, наполняя воздух хвойным запахом. Дышать этими парами не следует, поэтому комната, в которой происходит пайка, должна быть хорошо проветриваться.

Обработанное канифолью жало паяльника уже можно использовать для работы. Если на спаиваемых поверхностях есть припой, вполне можно обойтись и им. Необходимо расплавить каплю припоя и присоединить отпавшую деталь. Иногда этого достаточно, чтобы восстановить соединение.

Пайка оловом требует несколько больших усилий, но и соединение обычно получается более прочным.

Чтобы пайка была по-настоящему качественной, необходимо залудить не только жало паяльника, но и соединяемые поверхности. Для этого их прогревают и наносят жалом паяльника тонкий слой канифоли, а уже после этого – припой.

При лужении проводов их прогревают и помещают на поверхность канифоли, которую надо постараться расплавить так, чтобы она распределилась по всей свободной от изоляции поверхности провода. Затем залуженным жалом расплавляют небольшое количество припоя и наносят его на провод, распределяя по всей поверхности. О качестве лужения можно судить по цвету провода. Если он стал серебристым, можно считать операцию успешной. То же проделывают с другим проводом или клеммой. Если поместить деталь на поверхность канифоли нет возможности, следует воспользоваться жалом паяльника.

Рекомендации

При осуществлении пайки, как правило, не хватает «третьей руки».

В одной нужно держать паяльник, в другой – провод, а вот деталь лучше закрепить в тисках или с помощью зажима.

Большое количество припоя совсем не означает, что соединение будет обязательно прочным. Лучше качественно подготовить поверхности и обойтись минимальным количеством олова.

Вся процедура пайки не должна превышать более 2 секунд, поэтому важно тщательно подготовиться к ней.

Для удержания мелких деталей необходимым инструментом станет пинцет.

Нельзя перегревать плату, иначе могут отслоиться контактные дорожки.

Некоторые радиодетали также следует подвергать минимальному нагреву.

О том, как правильно паять, смотрите далее.

Канифоль для пайки: назначение, ГОСТ, температура плавления

Выход из строя электроприбора ведет за собой его ремонт. Основными причинами поломок современной техники являются вышедшие из строя платы, конденсаторы, другие изделия, крепление которых производиться путем пайки. Обладая определенными навыками, домашний мастер может отремонтировать устройство самостоятельно, но для этого понадобятся сопутствующее сырье. Пайка происходит с использованием припоя, электрического паяльника.

Канифоль

Что такое канифоль

Флюс в твердом состоянии это хрупкое амфорное вещество, состоящие из кусков стекловидного типа. Из чего делают канифоль — производится путем очищения специальными химическими реакциями смол хвойных растений.

Канифоль для пайки используется для противостояния окислительным процессам, которые могут разрушить соединение при эксплуатации, устойчивый к потере химических свойств элемент при воздействии высоких температур.

Состав канифоли позволяет надежно соединить металлы процессом пайки.

Жидкое состояние при нагреве содействует растеканию материала по элементам нужной формой. Перед тем, как узнать, для чего нужен канифоль, важно разобраться с химическими свойствами состава. Сырье, из которого изготовлена смола, имеет свойства диэлектрика, однако на способность соединения передавать электрический ток это не отражается.

Нормируемые параметры канифоли по ГОСТ 19113-84

Скачать ГОСТ 19113-84 «Канифоль сосновая»

В сфере ремонта радиотехники, канифоль является наиболее доступным вариантом флюса. Некоторые новички, не имеющие опыта в паяльном деле, не осознают, что такое канифоль и применяют повсеместно. При таком подходе возможно совершить ошибку, т. к. продукт применяется не ко всем типам соединений. В основном изделие применяют в домашних условиях, при нечастой работе, т. к. флюс имеет неограниченный срок годности простым исполнением.

Способы получения

Разновидности канифоли происходят от способа получения, состава и физического состояния. Основные различия способов производства являются вещества, из которых добывается состав.

Получение канифоли

Делится материал на три категории, живичная, таловая и экстракционная смола для пайки.

  1. Живичная канифоль производится путем обработки живицы хвойных деревьев, основным растениям является сосна, ввиду доступности и распространенности. Основным отличительным моментом можно заметить отсутствие жирных кислот, применение которых недоступно некоторыми работами.
  2. Экстракционная основа производится путем экстрагирования бензина и основной составляющей – доли древесины сосновых деревьев. Отличается более низким температурным порогом размягчения, темным цветом. Температура плавления начинается от 52 градусов, кислотное число варьируется от 145 до 175. Наличие жирных кислот в составе – 10%, если произвести химическое осветление вещества, он будет более похож на живичную субстанцию.
  3. В сульфатцеллюлезном производстве выделяется побочный продукт – таловая канифоль. Подразделяется на несколько сортов по качеству и назначению, способ получения из сульфатного мыла. Более дорогие разновидности не уступают по свойствам натуральному продукту.

Подробное знакомство с основой поделки приводит к выводу, что он относиться к категории флюсов. В случае, когда не оказывается под рукой нужного предмета, можно использовать сварочную буру.

Виды паяльной канифоли

Реализация канифоли происходит разбавленным и чистым видом. Очищенное сырье существует в форме палочки или кусков. Более дорогими и сложными по производству являются флюсы жидкого типа. Наиболее простой вариант спиртосодержащий, состоящий из раствора канифоли и спирта, разведенный практически равными пропорциями. Данный раствор не вызывает реакций при использовании, предотвращает коррозию и не проводит электрический ток.

Живичная канифоль по ГОСТ 19113-84

Изготовления спиртового раствора может быть выполнено в домашних условиях. Важно соблюдать последовательность действий:

  • Необходим этиловый спирт в малых количествах, крепостью не менее 70°. Найти его можно в аптеке или местах реализации подобных изделий.
  • Канифоль живичная измельчается до песчаного состояния ступкой, после этого необходимо добавить спирт в соотношении 70 на 30.
  • В случае отсутствия под рукой спирта, возможно использовать аналогичный растворитель, к примеру бензин или ацетон. Добавлять размягченную субстанцию необходимо малыми порциями, перемешивая до полного растворения.

Более современная модель раствора имеет вместо спирта глицерин. Приготовление происходит тем же способом, данный материал более удобен в работе. Его можно непосредственно наносить на спаиваемые детали, имеет более твердую форму относительно раствора. Некоторые припои реализуются уже с готовым флюсом посередине проволоки. Вариант удобен при действиях, однако высокая цена и отсутствие в мелких торговых токах могут привести к эксплуатации таловой канифоли.

Получение жидкой канифоли

Канифоль сосновая имеет следующие характеристики:

  • Температура кипения начинается от 250 °C, зависит от состава и добавленных примесей.
  • Размягчение происходит на пороге 52-72 °C.
  • Теплопроводность элемента – 0,1 ккал/м, теплотворность – 9100 ккал/кг.
  • Расширение в расплавленном состоянии равняется коэффициенту 0,05, кислотное число от 145 до 175.

Основной разновидностью материала является прозрачная колофонская смола, применяется твердым состоянием, имеет светло желтый оттенок. Основой для качественного производства продукции используется абиетиновая кислота, занимающая большую долю в составе вещества.

Свойства канифоли

Низкотемпературный флюс, применяется с легкоплавкими припоями, температура плавления не позволяет использовать канифоль при действиях с твердыми элементами пайки. Основные свойства определяются составом и способом приготовления, даже дорогие разновидности не отличаются высокой активностью.

Свойства канифоли

Изделие в неопытных руках может быть использовано несколько раз.

Канифоль имеет относительный плюс, обладая повышенной растекаемостью, тем самым, воздействие небольших температур может надежно разместить материал на месте. Данное свойство допускает работу в труднодоступных местах, помогает удалить окисленный налет с поверхности ремонтируемого изделия. Жидкая субстанция растекается или наносится на изделие предварительно, тем самым работая без температурного воздействия. Свойства могут отличаться наличием химических добавок. Температура плавления канифоли начинается от 52 °C, вне зависимости от марки.

Основной составляющей качественного продукта является абиетиновая кислота соляного типа, соотношением от 60 до 90%. Количество кислоты определяется от назначения, более дорогие марки имеют большое содержание канифоли. Основа для натуральных разновидностей – около 20% нейтральных веществ, количество химических кислот достигает до 10% путем применения определенного способа производства. Жидкие разновидности имеют в составе разбавитель, эфир, спирт, бензин и т.д.

Применение канифоли

Перед применением канифоли важно понимать, что с тугоплавкими припоями использование невозможно. Температура кипения – 250 °C, в этом состоянии вещество испаряется. Флюсом определяется вспомогательное сырье, с помощью которого очищается поверхность от окисления, грязи и прочих неудовлетворяющих при пайке воздействий.

Состав и свойства канифоли позволяют растворять при нагреве различные оксиды, состоящие из меди, олова, либо свинца.

Благодаря характерной особенности к очищению от окислов, применяется при очистке металла при пайке. Изделие применяется зачастую в домашних условиях, на производственных линиях используется припой с добавлением к составу флюса.

Использование канифоли при пайке

Наиболее распространенный способ пайки колофонской смолой:

  • паяльник подготавливается к работе, путем нагрева до рабочей температуры;
  • на конце жала инструмента размещается вещество легкоплавкого типа, оно применяется качеством припоя, обычно состоит из отлива со свинцом с добавлением цинка, кадмия или висмута;
  • вместе с веществом паяльник опускается во флюс, характерный дым указывает на произведенную реакцию, процесс происходит как можно быстрее, до испарения.

Метод применяется при наличии определенного опыта, при работе могут возникнуть некоторые трудности у неопытных мастеров.

Техника пайки канифолью

Любые работы можно облегчить с применением некоторых изделий, пайка материалов не исключение. Для работы понадобится основа жидкого флюса – этиловый спирт. Изготовление возможно собственными усилиями, достаточно измельчить продукт и смешать с растворителем.

Пайка канифолью

Жидкий раствор позволяет проникнуть к труднодоступным местам, наносится непосредственно на площадь объекта.

  1. Нанесение производится при помощи кисти или зубочистки, после этого подготавливается паяльник.
  2. На разогретый паяльник наносится припой нужными количествами, в зависимости от размера соединения. Большим количеством припоя можно задеть соседние контакты, что нарушит схему работы ремонтируемого прибора.
  3. Распределение припоя происходит равномерно, надежного соединения можно достигнуть, прижав элемент к плате небольшим усилием.
  4. После снижения температуры, удаляются остатки флюса, т.к. он может растечься по соседним деталям и нарушить электропроводность.

Данный способ более удобен, помогает соединить даже мелкие детали. Паяльник используется в зависимости от соединения, температурный режим подбирается от параметров плавления припоя.

Основные достоинства

Каждый материал имеет определенные достоинства и недостатки, канифоль зарекомендовала себя при паяльных действиях на протяжении многих лет, используется по сей день. Основные достоинства материала:

  • Диэлектрические свойства помогают избежать ненужных контактов на поверхности пайки.
  • Доступная цена по сравнению с аналогами, имеется в свободной продаже в любых торговых точках радиоэлектроники.
  • Процесс пайки с использованием изделия может производиться вне зависимости от окружающей среды, уровня влажности, температуры воздуха.
  • Свойства изделия имеют защиту от воздействия к влаге, обдает большим сроком годности.
  • Препятствует образованию налета ржавчины на металлических конструкциях, обезжиривает изделие.

Канифоль для пайки

Разрешается использовать натуральный продукт без средств индивидуальной защиты, ввиду отсутствия токсичности. Процесс использования не составляет труда, можно изготовить самостоятельно необходимую концентрацию и вид для удобной работы.

Отрицательные стороны

Минусами можно отметить несколько факторов, препятствующих к применению материала в определённых ситуациях.

  1. При отсутствии опыта низкая активность элементоа может потребовать дополнительной обработки. Использование требует некоторых навыков, чтобы сократить время обработки.
  2. Гиперскопичность может не дать веществу выделить видимый пар при обработке, что повлечет коррозию соединения в последующем времени.
  3. Доступно применение к узлам небольшого размера, определенного состава металлов. Продукт применяется к простым металлам, для обработки больших соединений используются другие виды флюсов.
  4. Хрупкая конструкция материала может доставить проблемы при транспортировке. Легко крошится при механических воздействиях.

Существуют другие виды флюсов, активно взаимодействующие с металлом. Такие элементы взаимодействуют с металлом, состоят из хлорида цинка, или аммония. После пайки вещество максимально удаляется с изделия, т.к. возможны процессы коррозии. Нейтральные вещества, такие как канифоль, не взаимодействуют с металлом и не проводят электрический ток.

Как правильно паять паяльником: что требуется для пайки с использованием канифоли

В  современном мире, насыщенном электроникой и электрическими приборами нужно уметь пользоваться паяльником. Это умение сэкономит много времени и денег на ремонт сломанных приборов. Несмотря на кажущуюся сложность этого процесса, на самом деле научиться, как правильно паять паяльником очень легко.

Технология пайки заключается в том, чтобы с помощью металла, имеющего более низкую температуру плавления, соединить более тугоплавкие металлы.

Паяльники

Паяльники имеют несколько видов, отличающихся друг от друга способом нагрева. По такому критерию они делятся на электрические, термовоздушные, индукционные, молотковые. Самыми популярными в быту являются электрические паяльники со спиральным или керамическим нагревателем.

Для каждого вида работ нужно использовать паяльник определенной мощности. Например, для пайки электроники, понадобится маломощный паяльник до 40 Вт, а  для деталей со стенками до 1 мм понадобится уже более мощный прибор до 100 Вт.

Чтобы спаять между собой детали толщиной более 2 мм уже понадобится молотковый электрический паяльник с мощностью 200-550 Вт. Такой прибор непригоден в быту, так как предназначен для крупных работ и имеет огромную цену.

Припои

Припой по сути является сплавом металлов с низкой температурой плавления. Обычно в состав припоя входит олово, но из-за его высокой цены в него добавляется более дешевый материал-свинец.

Также нередко в состав припоя входят вспомогательные вещества, которые используются для улучшения прочности пайки или уменьшения температуры плавления.

Большой популярностью пользуются мягкие припои с маркировкой от ПОС-18 до ПОС-90. Цифра в данной аббревиатуре означает процентное содержание олова в припое.

Редко используются в домашних условиях твердые припои. Они имеют в своем составе медь и цинк, что позволяет припою не плавиться до достижения температуры 450 ˚С.

Необходимо знать, что припои с разным составом подходят для разных видов металлов. Для стали лучше подойдет ПОС-41, для меди же подойдет практически любой припой, а для нержавейки – оловянный припой с кадмием.

Лучше всего перед покупкой припоя определить, какой металл будет использован при пайке и на основе этой информации приобрести подходящий припой.

Флюс

Флюсом называется вспомогательное вещество, которое используется для освобождения деталей во время пайки от продуктов окисления. Также флюсы способствуют растеканию металла при пайке.

В продаже имеется огромное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.

Самой популярной основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.

  • Чтобы научиться как паять паяльником с канифолью, нужно обязательно знать, что после пайки следует полностью удалить остатки канифоли с металла, в противном случае на этом месте произойдет окисление металла.
  • Также благодаря своим гидролизующим свойствам, канифоль увеличивает проводимость на месте пайки, чем нарушает работу электронных устройств.
  • Также лучше всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высокое качество работы.

Пасты

Паяльные пасты или тиноль – это смесь припоя и флюса. Паста применяется для пайки в сложных, труднодоступных местах. Также тиноль удобно применять новичкам без опыта работы с паяльником.

Подготовка инструмента

Не стоит бояться, если при первом же включении новый паяльник начал дымить. Это происходит по причине выгорания масла, которым консервируется инструмент при долгом хранении.

Перед использованием паяльника следует подготовить его рабочую часть – наконечник. Его можно как немного отковать, так и заточить до необходимой формы. Если рабочая часть паяльника покрыта никелем, то такая подготовка строго запрещена.

В магазинах имеется широкий ассортимент наконечников или жал для паяльников, отличающихся по заточке. Для крупных деталей подойдет круглое жало с угловой заточкой, а для небольших – острое коническое.

Если паяльник имеет жало, изготовленное из меди, то перед работой нужно провести его лужение при первом же нагреве. Можно произвести лужение путем растирания деревянным бруском расплавленного припоя по нагретому наконечнику или любым другим способом.

Главное, чтобы при первом же использовании рабочая часть паяльника была покрыта тонким слоем припоя. В противном случае качество пайки будет низким, а рабочая часть инструмента будет испорчена.

Подготовка деталей

Подготовка деталей не зависит от металла, из которых они сделаны или способа их пайки. Подготовка всегда происходит по одной схеме – сначала деталь очищается от загрязнений и обезжиривается.

Для этой цели используют бензин, ацетон или другие растворители. Также обязательно удаляется механическим способом ржавчина.

Температура

Температурный режим паяльника – главный параметр при работе с ним. При работе с недостаточно разогретым инструментом припой не плавится, а ложится комком.

Чтобы определить, при какой температуре следует паять, нужно знать температуру плавления металла детали и припоя. Температура паяемых деталей должна быть больше температуры плавления припоя на 40-80 С˚, а температура наконечника инструмента – на 20-40 С˚ больше температуры пайки.

Если у паяльника нет функции регулировки температуры, то этот параметр можно оценить при помощи канифоли. При прикосновении паяльника она должна кипеть, без моментального сгорания. О перегреве будет свидетельствовать появление на припое, после прикосновения паяльником, темной пленки, состоящей из продуктов окисления.

Техника пайки

  1. В основном пайка происходит двумя методами: подачей припоя на детали с помощью паяльника или подача припоя непосредственно на детали.
  2. При использовании любого из способов нужно сначала очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.

Если применяется подача припоя при помощи паяльника, то на его кончике нужно расплавить небольшое количество припоя и перенести его на площадку для пайки. Далее следует двигаться по стыку деталей.

  • Если припой подается непосредственно на спай, то сначала паяльником разогреваются детали, а позже туда подается припой.
  • Если планируется провести пайку схем, то лучше найти качественные фото-инструкции как паять электронные схемы.

Чтобы оценить качество работы, нужно оценить цвет и блеск спая. Качественно выполненный спай имеет ярко выраженный блеск, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке говорит губчатая структура припоя.

Для первых проб лучше всего использовать простые и недорогие материалы. Проще всего будет понять как правильно паять оловом и канифолью.

Фото рекомендации как паять

  1. Также рекомендуем посетить:

Источник: https://zdesinstrument.ru/kak-payat/

Как правильно паять паяльником

Содержание:

Многие электрики и радиолюбители часто сталкиваются с необходимостью соединения между собой различных деталей и проводников.

В связи с этим, начинающим домашним мастерам приходится решать задачу, как правильно паять паяльником, поскольку данный способ позволяет получить самое надежное и качественное соединение.

Для того чтобы в полной мере освоить данную операцию, необходимо в общих чертах представлять себе физику самого процесса, а также правила и рекомендации, обязательные для выполнения.

Пайка: физические свойства и основные принципы

Процесс пайки представляет собой технологию соединения металлических элементов, находящихся в твердом состоянии. Для этого используются специальные припои, которые, находясь в расплавленном состоянии, растекаются по соединяемым поверхностям и попадают в зазоры между деталями. После застывания припоя и его кристаллизации в этом месте образуется прочный и надежный шов.

Следовательно, процедура пайки обязательно связана с нагревом. Непременным условием является предварительное удаление оксидной пленки с поверхностей деталей. Это нужно обязательно знать всем, перед тем как паять паяльником.

Соединение методом пайки во многом напоминает сварку, но это лишь внешнее сходство. На самом деле оба способа принципиально различаются между собой.

При сварке кромки основных деталей и электрод приходят в расплавленное состояние, тогда как во время пайки соединяемые элементы остаются твердыми. Капиллярный зазор просто заполняется расплавленным припоем, а при остывании он кристаллизуется с проникновением в металл деталей.

Еще одним отличием является возможность соединения деталей при нагреве, не превышающем температуру плавления соединяемых деталей.

Этим методом возможно припаять многие виды углеродистых, нержавеющих и легированных сталей, а также разновидности цветных, твердых и специальных сплавов.

В соответствии с используемыми материалами, процесс соединения разделяется на паяние с припоями мягкого или твердого типа.

В первом случае применяются материалы с температурой плавления менее 400 градусов, а во втором этот показатель достигает более 700 градусов, обеспечивая высокую термическую и механическую прочность соединений.

На стадии подготовки большое значение имеет очистка деталей от окислов и загрязнений, плотная подгонка их друг к другу. Места соединений обезжириваются и обрабатываются специальными составами, обеспечивающими дальнейшую чистую и ровную пайку.

Мягкая пайка осуществляется паяльниками с медными наконечниками, которые хорошо прогреваются и держат тепло в течение долгого времени. Разогрев может выполняться с помощью электротока или открытого пламени газовой горелки или паяльной лампы.

Паяльник – основной инструмент

Основным инструментом, без которого невозможно соединить детали и провода, является паяльник. Существует множество конструкций с различными техническими характеристиками, поэтому выбор нужного изделия будет непростой задачей для новичка.

Данные инструменты отличаются мощностью, в них устанавливаются керамические или спиральные нагреватели.

Первые разогреваются очень быстро, но требуют максимума аккуратности, поскольку даже незначительные удары приводят к поломке и выходу из строя.

Во втором случае паяльники разогреваются дольше, но отличаются большей практичностью и повышенным сроком эксплуатации. Любые из этих модификаций используются при решении задачи, как паять паяльником с оловом и канифолью.

Большинство известных паяльников по своей мощности разделяются на следующие категории:

  • От 3 до 10 ватт. Применяются для работы с наиболее мелкими микросхемами.
  • От 20 до 40 ватт. Используются радиолюбителями и для бытовых целей.
  • От 60 до 100 ватт. Позволяют соединять толстые провода и конструкции средних размеров.
  • От 100 до 250 ватт. При помощи этих паяльников соединяются массивные и крупногабаритные металлические детали.

Размеры паяльника зависят от его мощности: чем он мощнее – тем габаритнее. Поэтому для выполнения разных работ опытные мастера приобретают устройства с разными параметрами. Те, кто постоянно занимается пайкой, вместо паяльника используют паяльную станцию. Она имеет возможность точно регулировать диапазон нагрева и поддерживать постоянную температуру жала.

В комплект станции входит специальная подставка для инструмента и ванночка для чистящей губки. Подобные устройства требуют знаний и практических навыков, но они же и обеспечивают высококачественную скоростную пайку. Работа с обычным паяльником не требует столь качественного обучения.

При выборе паяльника нужно обращать внимание на форму жала. Она может быть в виде конуса, лопатки, иглы и т.д. То есть, каждый выбирает ту конфигурацию, к которой привык. Существуют инструменты с набором сменных насадок, облегчающих выполнение конкретной работы. В процессе эксплуатации они постепенно изнашиваются, поэтому рекомендуется выбирать жала с повышенной термической устойчивостью.

Дополнительное оборудование

Важной деталью, без которой неудобно работать, служит специальная подставка для паяльника. Инструмент, будучи включенным, разогревается в среднем до 300 градусов и его нельзя просто положить на стол. Подставка располагается справа, в наиболее удобном месте.

В процессе работы используется не только паяльное оборудование, но и различные дополнительные приспособления, способствующие ускорению и повышению качества соединений. К ним относятся следующие компоненты:

  • Паяльная лампа. Используется при соединении между собой крупных деталей и конструкций. Даже самый мощный паяльник не сможет их прогреть до нужной температуры. Поэтому вначале места будущих соединений прогреваются лампой, а уже затем в работу включается паяльник. Источником энергии служит бензин, керосин, газ или спирт.
  • Пинцет. Необходим при пайке для удерживания мелких деталей в нужном положении для припаивания. Иногда он выполняет функцию теплоотвода при работе с полупроводниками и другими предметами, чувствительными к перепадам температур.
  • Надфили. Продаются в наборах и применяются для очистки жала паяльника от окисла и нагара перед его лужением. В основном используются инструменты плоской и круглой формы.
  • Кусачки. С их помощью разрезаются провода, зачистка изоляции, механическое удаление излишков припоя.
  • Отвертки. Применяются для демонтажа электронных и других компонентов из корпусов и плат приборов и электронных устройств. Инструменты, изготовленные из стали должны быть предварительно размагничены.
  • Струбцины металлические. Применяются для фиксации деталей между собой и на рабочей поверхности. Такое положение сохраняется на весь период пайки и последующего остывания.
  • Увеличительное стекло на штативе. Требуется при работе с очень мелкими деталями, в том числе и с ювелирными изделиями.
  • Принудительная вентиляция. Устанавливается в помещениях, где паяльные работы проводятся регулярно.

Использование флюсов в процессе пайки

В качестве дополнительных компонентов, без которых невозможно качественно спаять детали, используются флюсы. Наибольшее распространение получила канифоль, изготавливаемая из хвойных деревьев твердых пород. Она становится мягкой уже при 50 градусах, а при достижении 250 переходит в кипящее состояние.

Недостатком канифоли считается ее взаимодействие с окружающей средой, поэтому по окончании работы оставшийся флюс должен быть удален. В противном случае влага, попавшая в эти места из атмосферы, приведет к нарушению нормальной работы электронных компонентов. Это требование следует обязательно учитывать при решении задачи, как правильно паять паяльником с канифолью.

Существует несколько видов флюсов, чаще всего применяемых при действиях с электрическими приборами:

  • Неактивные флюсы с канифолью. С их помощью соединяется медь и прочие мягкие металлы, в том числе провода. Светлая канифоль не содержит дополнительных веществ и может сразу же применяться для работы. Раствор спирта и канифоли представляет собой смесь в соотношении 1:5, их смешивание производится перед началом работы. Для создания герметичных соединительных швов используются смеси с канифолью и глицерином.
  • С использованием активных флюсов можно спаять любые виды цветных и драгоценных металлов. Они производятся на основе хлористого цинка, спирта или вазелина. В последнем случае флюс находится в пастообразном состоянии и более удобен для работы.
  • Кислотно-активные флюсы представлены хлористоцинковым веществом и ортофосфорной кислотой. Выпускаются в виде жидкости или пасты с добавлением канифоли и других компонентов. С их помощью можно успешно паять паяльником с кислотой.

В состав ортофосфорной кислоты входят этиловый спирт, вода и сама кислота, плотность которой составляет 1,7. С ее помощью соединяются детали из нержавейки, серебряных или медных материалов. Все флюсы на основе спирта должны быть упакованы в герметичную тару.

Разновидности припоев для соединения металлов

Качество соединений зависит не только от флюсов, но и от припоев, используемых в процессе работы. Они изготавливаются на основе легких металлов, расплавляющихся при определенной температуре.

Идеальным вариантом считается чистое олово, но ввиду его высокой стоимости применяются сплавы на его основе, преимущественно со свинцом.

В зависимости от составляющих, все припои могут быть твердыми или мягкими, которыми паяют провода.

В твердых сплавах нередко используются добавки легирующих сталей и другие примеси, с помощью которых возможно получить заданные характеристики, уровень прочности, антикоррозийные свойства. Как правило, используются материалы марки ПОС, означающие припои оловянно-свинцовые. Число после букв соответствует процентному содержанию олова. Температура плавления составляет 700 градусов и выше.

Если для пайки приходится использовать материалы неизвестного происхождения, то в первую очередь нужно обратить внимание на следующие внешние проявления:

  • Свинцово-оловянные припои начинают плавиться при температуре 183-2650С.
  • Припой с высоким содержанием олова отличается ярким металлическим блеском, что соответствует марке ПОС-61 и выше.
  • Тусклый серый оттенок и матовая поверхность указывает на повышенное содержание свинца.
  • Припой в виде проволоки с большим количеством свинца можно легко согнуть руками. Более качественные сплавы сгибаются с большим трудом.

Легкоплавкие низкотемпературные припои переходят в жидкое состояние при температуре до 450 градусов. Они применяются для соединения проводов, ремонта радиоэлектронной аппаратуры и других работах, где требуется низкотемпературный режим. В электронике используются специальные сплавы, которые становятся жидкими уже при 70 градусах.

Чаще всего, материал для пайки выпускается в форме проволоки, диаметром 2-2,5 мм и выше. Низкотемпературными сплавами можно паять транзисторы, предохранители и другие детали, обладающие повышенной чувствительностью к перегреву.

Общие правила пайки

На начальном этапе выполняется подготовка паяльника. Эта процедура включает в себя несколько этапов:

  • Рабочая часть жала зачищается напильником с мелкой насечкой, после чего металл становится красноватого цвета, характерного для меди. Сама поверхность должна слегка блестеть. Одновременно жалу придается форма, необходимая для работы в данный момент.
  • Инструмент подключается к сети и разогревается до нужной температуры.
  • Далее жало подвергается лужению, после чего его покрывает тонкий слой олова. Вначале кончик опускается в канифоль, а затем по нему нужно провести припоем и равномерно распределить его, потерев о металлическую поверхность.

Во время работы слой олова обгорает и стирается, поэтому лужение проводится неоднократно с предварительной очисткой жала о наждачную шкурку. Если в инструменте установлен никелированный стержень, не подверженный обгоранию, то во время работы он очищается влажной тканью или специальной губкой.

Подготовленный паяльник нужно разогреть и выбрать подходящую температуру. Современные модели оборудуются терморегуляторами, позволяющими легко определять степень разогрева.

При его отсутствии следует ориентироваться на состояние припоя и канифоли, которые должны плавиться через 1-2 секунды. От нагрева паяльника зависит прочность соединения.

При недостаточной температуре припой не достигнет нужной кристаллизации, а его структура приобретет гранулированный или губчатый вид и контакт будет слабым.

Нормально разогретый паяльник переводит припой в текучее состояние, после чего можно начинать спаивать. Нужное количество берется на кончик жала и переносится на соединяемую деталь.

Если используется проволока, то припой без переноса сразу же ложится на свое место. Таким же образом можно паять провода паяльником. Все операции выполняются максимально быстро и точно.

Такой результат достигается регулярной работой с паяльником и отработкой всех движений.

Источник: https://electric-220.ru/news/kak_pravilno_pajat_pajalnikom/2019-02-05-1643

Как правильно паять паяльником с канифолью

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня хочу поделиться с Вами секретом хорошей пайки, и рассказать, как правильно паять паяльником.

У каждого радиолюбителя есть минимальный набор инструментов, которые ему необходимы для сборки или ремонта любой радиоэлектронной конструкции. Это всевозможные отвертки, плоскогубцы, кусачки, напильники, молотки и т.д.Поэтому, что-либо здесь рекомендовать я не буду, а остановлюсь на самых основных. Это уже в дальнейшем, если Вам понадобится дополнительный инструмент,то Вы его приобретете.

Первое, что нужно приобрести, если у Вас нет, это пинцет и паяльный набор:

1. Паяльник,
2. Припой (олово),
3. Флюс (баночка канифоли).

Паяльник лучше купить обычный, мощностью 40Вт с питающим напряжением 220В. В домашних условиях любой другой мощности не надо, когда научитесь паять, то это поймете. А когда мы соберем для него регулятор мощности, регулируемый температуру жала, он станет более удобным и универсальным.

Припой

В радиотехнике для соединения между собой поверхностей узлов и деталей применяют припой — сплав свинца и олова в различных пропорциях.

Как правило, припой изготавливают в виде проволоки, или трубки заполненной флюсом. Лучше отдать предпочтение припою в виде проволоки, так как флюсом придется пользоваться в любом случае.

Обычно припои различаются по температуре плавления и твердости, и маркируются буквенными и числовыми значениями, например, ПОС-60.

ПОС — припой оловянно-свинцовый, цифра 60 означает процентное содержание олова в сплаве, соответственно свинца 40%. Чем больше свинца в припое, тем он темнее, и температура плавления припоя выше. Для домашнего быта лучше приобрести припой ПОС-60 с температурой плавления около 190 °С, и к тому же обладающий хорошей прочностью.

Флюсы

Флюсы предназначены для растворения и удаления окислов с поверхности спаиваемых деталей, служат для защиты поверхностей металла и припоя от окисления, и обеспечивают хорошее смачивание поверхности деталей жидким припоем.

Например, жало паяльника сделано из меди, которая при нагреве окисляется, и на рабочей поверхности жала образуется корка нагара. Если Вы прикоснетесь таким жалом к припою, то он естественно расплавится, но на рабочей поверхности не останется, а просто скатится, соответственно запаять что-либо таким паяльником Вы не сможете.

Самым распространенным и доступным флюсом является канифоль, которая изготавливается из сосновой смолы. Выглядит она как янтарь, прозрачная с желтоватым оттенком.

Подготавливаем жало паяльника для пайки

И так, паяльный набор Вы купили. Первым делом надо подготовить паяльник, а именно его рабочую часть (жало), так как для пайки пока оно не очень годится. Зажимаем его плоскогубцами, берем напильник, и начинаем аккуратно обрабатывать кончик, придавая ему форму двугранного угла приблизительно 30…45 градусов.

Кончик жала Вы подготовили, но паяльник включать еще нельзя, так как при первом включении от него идет дым и неприятный запах, это нормально.Это происходит потому, что при первом нагреве идет выгорание клейкого слоя, которым были склеены листы слюды при намотке нагревательного элемента.

Устройство нагревательного элемента паяльника

Рассмотрим устройство нагревательного элемента в разрезе.

Нагревательным элементом в паяльниках обычно служит нихромовый провод, намотанный на металлическую трубку, в которую вставляется медный стержень (жало). Электрический ток раскаляет нихромовый провод, а он в свою очередь отдает тепло медному стержню, нагревая его.

Для изоляции этого провода от контакта с защитным кожухом и металлической трубкой, служит слюда, которая слоями прокладывается между ними.

Самодельная подставка для паяльника

Еще, что Вам нужно, а без этого никуда, так это подставка для паяльника.Ее можно купить там же в магазине, а можно сделать самому. Достаточно взять небольшой деревянный брусок и металлическую крышку, применяемую в домашнем консервировании. В нее Вы будете складывать остатки припоя и флюса, а так же в ней облуживать выводы деталей и жало паяльника.

Из крышки желательно сделать прямоугольную ванночку. Только будьте осторожны, когда будете резать крышку, края у нее острые как лезвие, все работы производите в рукавицах.

И так. Из крышки ножницами вырезаете прямоугольник, маркером делаете разметку, как на картинке, и плоскогубцами загибаете края. По окончании, края ванночки обязательно обрабатываем напильником и прибиваем ее двумя маленькими гвоздями к бруску.Все. Ваша подставка готова.

Совет! Возьмите изоленту, и примотайте провод паяльника к ручке как изображено на фото. Это Вас избавит от всяких неожиданностей. Поверьте!!!

Теперь можно включать паяльник.Если Вы находитесь в помещении, то открываете окно, включаете паяльник в розетку и выставляете его на свежий воздух, минут на 30-40. По истечении этого времени, изделие готово к употреблению.

Окончательная подготовка жала паяльника. Облуживание

Как Вы заметили, медь стала темно-синей, поэтому берем напильник, и проходимся по рабочей части жала, снимая с него окалину. Теперь быстро макаем жало в баночку с канифолью, и припоем касаемся к обеим сторонам.

Затем по дну ванночки мелкими движениями, если бы Вы работали ластиком, водим жалом вперед-назад, периодически макая его в канифоль для лучшего смачивания, пока рабочая часть с обеих сторон не покроется припоем. Получилось!
Таким белым жало должно быть всегда.

Запомните! Залог хорошей пайки – это чистое от окислов, и хорошо облуженное жало паяльника. Припой должен быть тонким слоем равномерно распределен по всей рабочей поверхности жала.

Ну вот. Паяльник для пайки Вы подготовили, и теперь можно смело приступать к практике. Во второй части статьи как правильно паять паяльником с канифолью Вы узнаете, как облудить и спаять между собой проводники.Удачи!

Источник: https://sesaga.ru/kak-pravilno-payat-payalnikom-s-kanifolyu.html

Как правильно паять паяльником с канифолью

Знания о том, как правильно паять, нужны не только радиолюбителям и специалистам по монтажу электроаппаратуры. Каждому домашнему мастеру приходится сталкиваться с необходимостью пайки при ремонте электробытовых приборов.

Подготовка паяльника к работе

Перед тем как паять паяльником, следует правильно подготовить его к работе. В быту чаще всего используют электрический паяльник с медным жалом, которое при хранении и эксплуатации постепенно покрывается слоем окиси и подвергается механическим повреждениям. Для получения паяного соединения хорошего качества подготовку паяльника к работе проводят в такой последовательности:

  1. Напильником с мелкой насечкой зачищают рабочую часть жала на длину 1 см от кромки. После зачистки инструмент должен приобрести красноватый цвет, свойственный меди, и металлический блеск. Во время зачистки жалу придают клиновидную, скошенную, конусовидную форму, чтобы спаивать, что нужно мастеру.
  2. Паяльник включить в сеть и разогреть до рабочей температуры.
  3. Жало необходимо залудить, покрыть тонким слоем олова – того же припоя, чем паять соединяемые проводники. Для этого кончик инструмента погружают в канифоль, а затем проводят по нему кусочком припоя. Не стоит применять для лужения паяльника пруток из припоя с канифолью внутри. Чтобы равномерно распределить припой, рабочие грани потереть о металлическую поверхность.

При работе полуда будет обгорать и стираться, поэтому паяльник придется очищать и лудить в процессе пайки несколько раз. Очистить жало можно о кусочек наждачной шкурки.

Если мастер будет пользоваться инструментом с никелированным необгораемым стержнем, чистить его придется специальной губкой или влажной тканью. Лудят такое жало в расплаве канифоли, проводя по нему куском припоя.

Паянию можно научиться только в процессе работы, но перед этим желательно ознакомиться с основными операциями.

  Какие основные виды аккумуляторных батареек существуют?

Обработка флюсом или лужение

Традиционный и самый доступный флюс – канифоль. При желании можно паять с твердым веществом или его спиртовым раствором (СКФ, Канифоль-гель и т. п.), а также флюсом ТАГС.

Ножки радиодеталей или чипов покрывают полудой на заводе. Но для избавления от окислов можно перед монтажом залудить их заново, смазав жидким флюсом и покрыв равномерным слоем расплавленного припоя.

Медную проволоку перед обработкой флюсом или лужением зачищают мелкой наждачной шкуркой. При этом снимаются слой окиси или эмалевая изоляция. Жидкий флюс наносят кисточкой, а затем прогревают место спайки паяльником и покрывают его тонким слоем олова. Лужение в твердой канифоли производят так:

  • кусочек вещества расплавить на подставке и прогреть в нем проводник;
  • подать пруток припоя и равномерно распределить расплавленный металл по проволоке.

Правильно паять массивные медные, бронзовые или стальные детали нужно с использованием активных флюсов, которые содержат кислоты (Ф-34А, Глицерин-гидразин и пр.).

Они помогут создать равномерный слой полуды и крепко соединить части крупных предметов. На обширные поверхности олово наносят паяльником, равномерно размазывая по ним припой.

После работы с активным флюсом следует нейтрализовать остатки кислоты щелочным раствором (например, содовым).

Разогрев и выбор температуры

Начинающим трудно определить, при какой температуре инструмента можно начинать работать. Выбирать степень нагрева следует в зависимости от вида материала:

  • пайка микросхем требует разогрева не выше, чем до +250°С, иначе детали могут быть повреждены;
  • крупные отдельные радиодетали могут выдержать нагрев до +300°С;
  • лужение и соединение медной проволоки может происходить при +400°С или немного ниже;
  • массивные детали можно греть на максимальной мощности паяльника (около +400°С).

Многие модели инструментов имеют терморегулятор, и определить степень разогрева легко. Но при отсутствии датчика стоит иметь в виду, что бытовой паяльник удастся разогреть максимально до +350… +400°С. Работу с инструментом можно начинать, если канифоль и припой плавятся в течение 1-2 секунд. Большинство припоев марки ПОС имеет температуру плавления около +250°С.

  Как проверить конденсатор на работоспособность мультиметром?

Даже у опытного мастера не получится правильно паять паяльником, который недостаточно нагрет. При слабом нагреве структура припоя после застывания становится губчатой или гранулированной. Пайка не имеет достаточной прочности и не обеспечивает хороший контакт деталей, а такая работа считается браком.

Работа с припоем

При достаточном нагреве расплавленный припой должен стать текучим. При мелких работах можно взять на жало инструмента каплю сплава и перенести ее на соединяемые детали. Но удобнее пользоваться тонкой проволокой (прутком) разного сечения. Часто внутри проволоки содержится слой канифоли, который помогает правильно паять паяльником без отвлечения от процесса.

При таком способе горячим инструментом прогревается поверхность соединяемых проводников или деталей. Конец прутка припоя подводят к жалу и немного (на 1-3 мм) просовывают под него. Металл моментально плавится, после чего остаток прутка убирают, а припой греют паяльником, пока он не приобретет яркий блеск.

При работе с радиодеталями нужно учитывать, что нагрев для них опасен. Все операции выполняют в течение 1-2 секунд.

Во время пайки соединений одножильных проводов большого сечения можно использовать толстый пруток. При достаточном нагреве инструмента он тоже плавится быстро, но распределять его по спаиваемым поверхностям можно медленнее, стараясь заполнить все выемки скрутки.

Источник: https://odinelectric.ru/knowledgebase/kak-pravilno-payat-payalnikom

Как правильно паять паяльником с канифолью

Каждому начинающему радиолюбителю рано или поздно приходится обзавестись минимальным набором инструментов и научиться основам пайки паяльником. Чтобы выполнить работу быстро и максимально качественно, необходимо освоить паяние канифолью.

1

Как правильно паять паяльником с канифолью

Для того чтобы приступить к работе, необходимо приобрести минимальные приспособления:

  • электрический паяльник;
  • олово или припой;
  • канифоль.

Относительно мощности паяльника, подойдет обычный на 40 Вт (напряжение 220В). Для домашнего использования такого паяльника вполне достаточно. Теперь припой – он понадобится для того, чтобы соединить узлы и детали. Припой может быть разным: канифоль, сплав олова со свинцом. Продается он в виде трубок (внутри флюс) или же в виде проволоки. Последний вариант лучше.

Что касается выбора припоя, то по твердости и температуре плавления подойдет флюс с маркировкой ПОС (оловянно-свинцовый припой), 60 – это процент олова, а 40 (эта цифра не указывается, ее мы высчитываем самостоятельно) – столько свинца в этом припое. Хорошо, если удастся найти припой с высоким содержанием свинца (он отличается по цвету, он будет темнее). Температура плавления у такого припоя на порядок выше, а это означает – повышенная прочность пайки.

И напоследок, о флюсах – это вещество предназначено для удаления со спаиваемых деталей, окислов. Этого не избежать, потому что наконечник у паяльника медный и при нагревании будет окисляться, поэтому периодически придется убирать нагар. Если этого не делать, то припой не будет прикрепляться к деталям, а просто растечется. Припаять таким загрязненным жалом ничего не получится.

Самый простой и надежный флюс – это канифоль. Материал природный, потому что канифоль изготавливают из смолы сосны. Это янтарного оттенка жидкость, обладает приятным хвойным ароматом.

Продается кусками в чистом виде, в виде вязкого или жидкого флюса.

Для новичков подойдет как чистая канифоль, так и флюс спиртово-канифольный, это универсальный материал, состоящий из раствора канифоли и этилового спирта в чистом виде.

2

Как паять канифолью

Все необходимое приобретено, подготовлено, нужно зачистить жало паяльника (а если оно не сплющено, сделать это самостоятельно). Чем тоньше наконечник, тем более тонкие работы по пайке можно выполнить. Угол у жала должен быть двугранный 30-45 градусов.

Как паять канифолью:

  • Откройте окно, работать нужно в хорошо проветриваемом помещении.
  • Включите паяльник, дождитесь, пока уйдет неприятный запах и характерный дымок – жало прокалилось и готово к использованию.
  • Можно пока выключить паяльник, чтобы прочистить жало.
  • Снова включите электроприбор, дождитесь, когда жало накалится.
  • Можно слегка залудить фиксаторы деталей (несколько раз коснуться к канифоли раскаленным жалом, чтобы наконечник покрылся припоем), чтобы выполнить качественное сцепление спаиваемых деталей.
  • Возьмите канифоль, коснитесь кончиком жала к канифоли, чтобы немного набрать припоя. Подождите, пока он нагреется. Это займет буквально несколько минут.
  • Приложите жало на сосновую доску на несколько секунд, потом еще раз повторите свои действия.
  • Через несколько повторений у вас все получится.
  • Новичку при осваивании азов пайки удобнее работать, чтобы жало было оголено, это самая основная ошибка при работе. Из-за большого оголения жала часто происходит возгорание схемы.
  • При работе с медным проводом достаточно одного залуживания, то есть нужно прогреть жало, коснуться к канифоли, приложить жало к рабочей поверхности, приподнять провод, опустить в канифоль, приложить раскаленный наконечник к поверхности и приподнять проводок.
  • В результате проделанных действий канифоль начнет дымиться, провод обтечет канифолевой массой. После этого нужно будет покрыть пайку оловом, перенести на провод.
  • Если в результате проделанных действий провод изменил цвет с желтого на серебристый, то это означает, что все сделано правильно. Чтобы припаять 2 провода, нужно залудить оба.

Источник: https://sovetclub.ru/kak-pravilno-payat-payalnikom-s-kanifolyu

Как правильно паять? пайка для начинающих

ТЕОРЕТИЧЕСКАЯ СУТЬ ПРОЦЕССА ПАЙКИ

Чтобы научиться, что-либо чинить или ремонтировать, очень полезно понимать базовую (физическую) основу той или иной работы.

В чем состоит суть пайки, как процесса? Если обратиться к физике, то можно сказать, что во время пайки мы используем способность одного металла, который находится в расплавленном виде, растекаться по поверхности другого металла.

Соединенные пайкой детали обволакиваются слоем припоя и остаются неподвижно соединенными после его застывания.

При пайке для нас наиболее важны два параметра: прочность спаянного соединения и проводимость спаянного соединения.

Как правило, эти два параметра пропорциональны – чем прочнее и плотнее схвачены детали, тем больше между ними проводимость.

Но следует помнить, что используемый припой имеет высокое удельное сопротивление, поэтому его слой должен быть, как можно тоньше, а вот укрывистость наоборот, как можно больше.

Возможность пайки определяется двумя основными условиями:

  • Чистота деталей в месте спаивания. Соединение припоя происходит на атомном уровне, а присутствие даже самой малейшей оксидной пленки или загрязнения сделает надежное соединение невозможным.
  • Температура плавления припоя должна быть ниже температуры плавления спаиваемых деталей. Вроде бы это само собой разумеется, но существуют и припои температура плавления, которых выше чем у алюминия.

ИНСТРУМЕНТ И РАСХОДНИКИ ДЛЯ ПАЙКИ

ФЛЮСЫ. Опытные мастера говорят, что правильный выбор припоя и флюса – это уже половина успеха при пайке. Сфера применения флюсов, как правило, подробно описывается на упаковке. Имеются и универсальные флюсы, которые подойдут для большинства случаев.

Флюс применяется для протравливания деталей, для снятия оксидной пленки и защиты металла от коррозии. Покрывая поверхность флюсом, вы очищаете ее и даете возможность олову растекаться по ней и смачивать ее.

Условно флюсы принято делить на два типа.

  • Активные флюсы, сделанные на основе кислот, как правило, хлорной или соляной, могут паять почти что угодно. Основным их недостатком является необходимость смывки флюса сразу же после пайки. Это необходимо делать, потому что остатки кислоты вызывают сильную коррозию, а кроме того кислоты сами по себе являются проводниками и могут вызвать замыкание.
  • Второй тип флюса – это флюсы, созданные на базе канифоли, которую используют и в чистом виде. Канифоль менее эффективна при пайке стальных деталей, но хороша для пайки цветных металлов и сплавов. Канифоль также требует смывки, так как со временем тоже способствует коррозии, а кроме того со временем же становится проводимой, вбирая в себя влагу из окружающей среды.

ПРИПОЙ. Чаще всего используют свинцово-оловянные припои под маркой ПОС. В маркировке припоя цифра после букв означает содержание в припое олова.

Чем больше олова, тем выше механическая прочность соединения, а также его электропроводность. Кроме того, при большом содержании олова температура плавления припоя ниже.

Зачем же в припое свинец? Свинец способствует нормализации застывания, без свинца олово может растрескаться или покрываться иглами.

Выделяют и специальные типы припоев. Например, бессвинцовые (марка БП). В таких припоях свинец заменен на индий или цинк. Эти припои не токсичны за счет отсутствия свинца, но имеют более высокую температуру плавления.

Кроме того, такие припои дают более прочное более устойчивое к коррозии соединение. Также можно выделить специальные легкоплавкие припои, которые растекаются уже при температуру 90-100 градусов C.

Эти припои используются при пайке деталей чувствительных к высоким температурам, например, в радиоаппаратуре. К таким специальным легкоплавким припоям относят сплавы Вуда и Розе.

ПАЯЛЬНИК. Паяльники различают по типу питания: сетевые и паяльные станции. Сетевые паяльники питаются от сети 220В. Они хороши для пайки проводов и массивных деталей за счет своей большой мощности.

Большая мощность обеспечивает качественный и глубокий прогрев детали. Главным недостатком сетевого паяльника является неудобство работы с ним: он тяжеловат, жало располагается далеко от рукоятки.

Выполнять тонкие работы таким паяльником неудобно и затруднительно.

В паяльных станциях используется термоконтроль для поддержки стабильного уровня температуры. Это маломощные паяльники, как правило, не более 40 Вт. Таким паяльником можно работать с мелкими деталями и деталями чувствительными к перегреву.

ЖАЛА ПАЯЛЬНИКА.  Жала различают по форме: шиловидное (универсальное), лопаточка, тупой конус, скос и др. Выбирая форму жала важно добиться максимальной площади соприкосновения со спаиваемыми деталями. Это даст мощный, но непродолжительный нагрев.

Практически все жала изготавливаются из меди. Но жала могут быть с покрытием или без него. Жала с покрытием из хрома или никеля очень долговечные, но хуже смачиваются припоем, а также требуют бережного к ним отношения.

Чистят такие жала с помощью латунной стружки или вискозной губки. Жала без покрытия – это по сути расходный материал. Жало со временем покрывается окислами, припой перестает к нему прилипать, и рабочая кромка нуждается в зачистке и лужении.

В результате использования такое жало очень быстро стачивается.

Это наиболее простой вид пайки и выполнить его достаточно просто. Залуживаем провода. Концы проводов опускаем в раствор флюса.

Затем смачиваем жало паяльника во флюсе и проводим эти жалом по концам проводов. Излишки расплавленного припоя стряхиваем.

После лужения формируем скрутку и тщательно прогреваем, наносим припой в небольшом количестве, заполнением им пространство между жилами проводов.

Можно использовать и другой способ. Перед скручиванием провода смачивают флюсом, а пайку производят без предварительного лужения. Этот способ особенно часто используется при пайке многопроволочных жил.

ВНИМАНИЕ!

Это касается электромонтажных работ. Соединять проводку с помощью пайки в распределительных коробках не принято.

Потому что, во-первых, это будет неразъемным соединением, а во-вторых пайка со своим высоким переходным сопротивлением вызовет риск коррозии соединения.

Провода, как правило, паяют при соединениях внутри самого электрического прибора или залуживают концы многопроволочных жил перед их затяжкой с помощью винтовых клемм.

ПРОИЗВОДИМ ПАЙКУ ПРОВОДОВ

ПАЙКА ЭЛЕКТРОННЫХ КОМПОНЕНТОВ

Для пайки электроники уже нужен определенный опыт. Хотя простая работа по замене неисправного электронного компонента на плате по силу и дилетанту.

Проще всего паять выводные элементы. Это элементы с ножками. Для начала фиксируем выводы этих элементов в отверстиях платы. Теперь с обратной стороны платы плотно прижимаем паяльник к хвосту, чтобы его прогреть.

Затем в место пайки вводим проволочку припоя с флюсом. Обратите внимание, что достаточно небольшого количества олова. Нужно чтобы оно равномерно затекло в лунку и образовало подобие небольшой выпуклой «шляпки».

Во время пайки важно сохранять соединяемые элементы неподвижными до момента полного остывания припоя. Ведь любое даже самое малое нарушение формы олова во время кристаллизации приведет к дроблению всего припоя на мельчайшие кристаллики. Признаком такого явления будет резкое помутнение припоя. Если такое произошло, то нужно еще раз разогреть припой и дать ему остыть в полной неподвижности.

В нашей статье мы кратко рассказали лишь о самых первых основах пайки. Но даже эти минимальные знания будут полезны нашим домашним мастерам, которые впервые сталкиваются с проблемой пайки.

Ссылка на источник

ОБЯЗАТЕЛЬНО СТАВЬТЕ ЛАЙКИ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ!!!

Источник: https://zen.yandex.ru/media/id/5b2e9e4e3acfb800a8af7382/5b3b3deb04251900aa53224a

Ответы@Mail.Ru: Объясните, плиз, на пальцах, как паять припоем, который уже с канифолью( ПОС 61 )?

Новый паяльник нужно действительно покрыть слоем олова. Как это сделать написали выше. Но зачищать можно только медное жало. Обычно оно клиновидное, а если конус — то зачищать нельзя, на нём есть покрытие, защищающее от прогорания. Именно конусовидным жалом удобно паять платы с Вашим припоем.

Повторю, залудить — покрыть слоем олова (припоя) . Как правило медные проводнички в наушниках покрыты какой-то гадостью, которая с первого захода не даёт залудить провод. А это надо сделать, чтобы был хороший контакт. Чтобы всё-таки залудить провод, это надо делать в канифоли, т. е.

положить кончик провода на кусочек канифоли и приложить к проводу разогретый паяльник с оловом. Можно даже вдавить провод в канифоль. Если кончик покрылся ровным слоем олова, — всё получилось, если нет, — пробуем по новой. Да, кончик провода не должен топорщиться, надо пригладить выступающие волоски паяльником.

Если олово уже с канифолью, то надо приложить к месту пайки конец оловянной проволоки, потом коснуться этого кончика разогретым паяльником. Олово расплавится и запаяет контакт. Не лейте слишком много олова, а то эти сопли могут что-нибудь замкнуть или помешать закрыться крышке, смотря где расположено место пайки.

Используйте паяльник мощностью около 25-40 Вт, не больше, иначе убъёте наушники. Не перегревайте место пайки, а то дорожка платы может отстать от основания.

Нагретым паяльником дотронуться до припоя, чтобы капля прилипла к жалу, и паять провода, пока канифоль не испарилась. Провода должны быть без изоляции в месте пайки.

В пос тыкнул, поводил по проводу, снова тыкнул, поводил по плате, после снова в припой, соединил места пайки и поводил паяльником, немного.

Отдать соседу, который умеет паять. Если самому, потренируйтесь на ненужном.

Разогрей кусочек олова паяльником и погрузи в него зачищенный конец своего провода, грей до тех пор пока зачищенная часть покроется равномерным слоем олова . Откуси кусачками излишек зачищенного ппровода . Дальше подставляешь провод к дорожке платы и нагреваешь это место паяльником и всё

1, Включить паяльник в сеть. 2.Приготовить мелкий напильник или среднюю шкурку. При нагреве жало паяльника окисляется, поэтому его нужно в процессе нагрева плавно зачищать напильником или шкуркой, начать с кончика.

Когда он полностью нагрет начинаем макать его в припой, там образуется прилипшая капля, опять же водим тихонько паялльником или шкуркой размазывая припой. И так нужно покрыть все жало (главное кончик) тонким слоем. Затем то же только намного нежнее делаем с проводом телефона ( это как раз называется ЗАЛУДИТЬ).

После этого прислоняем проводок к месту на плате и прогреваем, паяльникм (предварительно ткнутым в припой) до образования маленькой возвышенности. Все.

Источник: https://touch.otvet.mail.ru/question/73332083

Трубчатые припои ELSOLD – современный взгляд на технологию ручной пайки

17 Ноября 2015

На протяжении многих десятилетий трубчатые припои являются самым распространенным решением для ручной пайки, обеспечивающим одновременную дозированную подачу припоя и флюса к месту пайки. Несмотря на широкое применение паяльных паст, которые выполняют схожую задачу, трубчатые припои прочно заняли свою нишу и применяются для определенных задач: доработка, ремонт, мелкосерийное производство, производство прототипов. В России трубчатые припои находят все более широкое применение благодаря технологичности и удобству использования. Специфика и многообразие задач обуславливают повышенные требования к качеству, составу и широте ассортимента. В данной статье на примере продукции марки Elsold описываются основные типы и характеристики трубчатых припоев, особенности производства и рекомендации по выбору.

Современные тенденции в производстве электроники оказывают определяющее влияние на выбор и использование материалов, в том числе при ручной пайке. Основным материалом, применяемым в процессах ручного монтажа, по-прежнему является трубчатый припой. Вспомним определение: трубчатый припой — это припой в виде проволоки с флюсом внутри, который позволяет выполнять операцию ручной пайки в соответствии с современными требованиями. Использование трубчатых припоев способствует повышению производительности ручной пайки и в определяющей степени повторяемости результата.

Многообразие требований и задач привело к тому, что были разработаны и выпускаются сотни видов трубчатого припоя с различными сплавами, диаметрами, составом флюса и его количеством. Введение в 2006 году директивы RoHS об ограничении использования свинца в производстве электроники увеличило число типов трубчатого припоя более чем в два раза.

Современные припои можно разделить по типу сплава на две большие группы: бессвинцовые и свинецсодержащие. Среди бессвинцовых припоев чаще всего используются два типа сплава: олово-серебро-медь (SAC305, SAC105) и олово-медь (SC07, C1). Помимо законодательных ограничений бессвинцовый сплав выбирается в зависимости от задач и требований к изделию. Основным является вопрос совместимости сплавов и необходимая температура плавления. Большинство свинцовых сплавов совместимы с бессвинцовой технологией и пригодны для пайки бессвинцовых покрытий. А вот при ремонте бессвинцовых изделий нужно руководствоваться тем сплавом, которым была произведена изначальная пайка.

Свинецсодержащие сплавы — это исторически зарекомендовавшие себя в производстве электроники сплавы олова и свинца, широко применяемые на российских производствах (Sn60Pb40; Sn63Pb37; Sn62Pb36Ag2).

Наряду с общепринятыми рекомендациями по выбору трубчатых припоев следует учитывать и практические аспекты, влияющие на технологию, качество, экономичность. Современные тенденции к повышению контроля качества и процессов производства, а также новый этап индустриализации, известный как «Индустрия 4.0», также оказывают влияние на решение о выборе продукта. В совокупности можно составить примерный перечень критериев и требований, предъявляемых к современным трубчатым припоям:

  • устойчивость к образованию коррозии;
  • высокая скорость пайки и смачиваемость;
  • сохранение свойств при повышенных температурах пайки;
  • прозрачные остатки флюса;
  • малое количество остатков на поверхности печатного узла;
  • малая разбрызгиваемость;
  • низкое содержание вредных веществ, приятный запах;
  • малое количество остатков на жале паяльника.

При существующем многообразии трубчатых припоев и предъявляемых к ним требований процесс выбора необходимого продукта может быть затруднительным. Основные параметры, на которые необходимо обращать внимание: сплав, диаметр припоя, тип и количество флюса.

Со сплавом и диаметром припоя определиться достаточно просто. Сплав припоя следует выбирать аналогичный или максимально близкий сплаву, которым производилась основная пайка. Диаметр трубчатого припоя подбирается в соответствии с размерами паяемого вывода и жала паяльника.

Рисунок 1 Термически перегруженные остатки флюса (400 oC, 10 сек.) Рисунок 2. Разбрызгивание флюса

Флюс необходимо выбирать более тщательно как по химическому составу, так и по объему его содержимого в трубчатом припое. Химический состав влияет на качество паяемости, а также на безопасность остатков. От количества флюса в припое (указывается в процентах по весу от общего веса припоя) зависят смачиваемость, глубина протекаемости, количество остатков. Основная задача флюса в трубчатом припое — улучшать смачиваемость, формировать качественные паяные соединения и обеспечивать отсутствие коррозии в конечном изделии. Также флюсы должны удалять с поверхности спаиваемых материалов налеты, прежде всего оксиды, и снижать поверхностное натяжение. Флюс должен способствовать передаче тепла к месту пайки и оставлять минимальное количество неактивных остатков.

Основная составляющая флюса — активаторы. В большинстве своем это органические карбоновые кислоты (например, адипиновая кислота) и/или галлоидные соединения алюминия (например, диэтилхлоридалюминия). Существенную роль играют смолы, которые могут присутствовать во флюсе в концентрации до 100 %. Так, канифоль, натуральный продукт, добываемый из смолы итальянской сосны (Pinus pinea L.), сама действует как активатор и присутствует во флюсах класса ROL0 в чистом виде или в виде спиртового раствора. Наряду с канифолью используются также ее производные, такие как гидрированная димеризированная и этерифицированная канифоль с улучшенной температурной стабильностью. Под общее понятие канифоли подпадают также различные натуральные виды смол, например, талловая и экстракционная канифоль. Следует отличать искусственные смолы, которые обладают меньшей активностью в процессе пайки. Вместе с тем флюсы на основе искусственных или модифицированных смол обладают определенными преимуществами, в первую очередь, широким спектром свойств и большими возможностями оптимизации в части количества остатков флюса, их цвета, разбрызгиваемости и паяемости (Таблица 1). Все виды смол, помимо содействия процессу пайки, обладают еще одним положительным свойством — герметизировать остатки флюса и, таким образом, препятствовать возникновению последующих реакций (например, коррозии).

Таблица 1. Сравнительные характеристики свойств трубчатых припоев с различными классами флюсов

Особенности трубчатых припоев / класс флюса

RO

RE

OR

Устойчивость к образованию коррозии

v

v

Устойчивость к электромиграции

v

v

Механическая прочность

(v)

v

(v)

Высокая скорость пайки и смачиваемость

Для каждого типа

Сохранение свойств при повышенных температурах пайки

v

v

Прозрачные остатки флюса

v

v

Малое количество остатков флюса

v

Малая разбрызгиваемость

v

(v)

Невысокое содержание вредных веществ

(v)

(v)

Приятный запах

Типичный для смол

(v)

Малое количество остатков на жале паяльника

v

При выборе типа флюса необходимо учитывать назначение и класс производимой продукции, а также наличие или отсутствие процесса отмывки. При производстве печатных узлов, не требующих в дальнейшем отмывки, предпочтительнее использовать флюсы с умеренной активностью (класс L или M). Сильно активные флюсы (класс H) не рекомендованы к применению. Стандартно при ручной пайке используются флюсы типа RO (1.#.#) RE (1.#.#) и OR (2.#.#) классов L0 (#.#.3), L (#.#.2), MO (#.#.3). Ограниченно используются RO/REM1 (1.#.2). Другие классы флюсов могут применяться по рекомендации специалистов и после проведения испытаний. Выбирая трубчатый припой, нужно учитывать его совместимость с другими используемыми при сборке печатных узлов флюсами, чтобы не вызвать химическую несовместимость, которая может привести к непредсказуемым последствиям.

Рисунок 3. Пайка трубчатыми припоями с флюсом на основе канифоли RO (слева) и синтетической смолы RE (справа)

Флюсы для трубчатых припоев, применяемых в электронной промышленности, состоят в основном из органических соединений. Это преимущественно органические и синтетические смолы с добавлением реактивных соединений — активаторов. Органические соединения обладают высокой чувствительностью к термическим нагрузкам и способны проявлять различные реакции. Например, при высоких температурах пайки наблюдается потемнение остатков флюса и разбрызгиваемость (рис. 1, 2). Другими типичными реакциями могут быть полимеризация смолы, разложение карбоновых кислот с выделением окиси углерода и других нелетучих соединений. Галлоидные соединения уже при относительно низких температурах могут выделять галогенводородную кислоту. Хотя это положительно влияет на малое количество остатков галогенидов на месте пайки, но из-за стремительности реакции может приводить к разбрызгиванию флюса. Учитывая, что скорость химических реакций может вырасти почти в два раза при повышении температуры на 10 оС, становится очевидно, что увеличение температуры на 20-30оС значительно повлияет на поведение флюса.

Рисунок 4. Сокращение темных остатков флюса на жале паяльника на примере пайки трубчатым припоем с флюсом на органической основе ORL0 (справа), 2 г трубчатого припоя, 380 °С  Рисунок 5. Микрошлиф трубчатого припоя с флюсом (0,8 мм, содержание флюса 2,5 %).

Чтобы избежать темных остатков и разбрызгивания, при производстве трубчатых припоев Elsold используются адаптированные композиции флюса. Синтетические смолы и активаторы подбираются с учетом температуры процесса пайки. Им свойственны светлые остатки, вплоть до бесцветных, а также стабильность при высоких температурах (рис. 3 и 4). Ориентиром для выбора флюса может служить информация о температурах разложения его основы, которая во многих случаях соответствует температуре плавления. Если эти данные неизвестны, подобрать можно только опытным путем.

Еще одним важным фактором, влияющим на качество пайки трубчатыми припоями, является процесс производства. При производстве трубчатого припоя флюс в жидкой форме добавляется в припой при температуре 120-140оС (рис. 5). На первом этапе припой представляет собой проволоку диаметром 14 мм с содержанием канала флюса диаметром 2-3 мм. Если мельчайшие пузырьки газа, содержащиеся во флюсе, не будут удалены в процессе волочения проволоки, то это может привести к пропуску флюса (рис. 6). В тонких трубчатых припоях такие пустоты могут распространяться на несколько метров. Микропузырьки газа могут также способствовать разбрызгиванию флюса, так как при повышении температуры газы расширяются значительно больше, чем твердые вещества или жидкости.

Компания ELSOLD GmbH & Co. KG была основана в декабре 2010 года и входит в состав группы компаний JL Goslar. С 1954 года ELSOLD GmbH & Co. KG развивалась как самостоятельная бизнес-единица в области производства, развития и поставок паяльных материалов. Сегодня ELSOLD известен как ведущий производитель инновационных паяльных материалов для электронной промышленности. Продукция под маркой ELSOLD ассоциируется с высоким качеством. Подтверждением этому служит тот факт, что компания является единственным поставщиком припоев для Европейского космического агентства. Технологические материалы и решения, а также возможности по оптимизации технологических процессов разрабатываются в тесном взаимодействии с клиентами. Высококачественные продукты, опыт и практическая применимость знаний делают компания ELSOLD признанным и компетентным партнером в области электроники.

Рисунок 6. Микрошлиф трубчатого припоя с частичным пропуском флюса

Заключение

Трубчатые припои являются на сегодняшний день самым технологичным решением для ручной пайки, ремонта и доработки печатных узлов и приобретают все большую популярность. Многообразие задач и широкая номенклатура трубчатых припоев зачастую затрудняют выбор подходящего продукта. В данной статье, на примере трубчатых припоев Elsold, рассмотрены основные аспекты, которые следует учитывать при выборе подходящего под задачи продукта, а именно:

  • сплав припоя;
  • тип флюса и его содержание в припое;
  • требования к остаткам флюса;
  • качество изготовления припоя;
  • диаметр припоя.

Решение в пользу выбора трубчатого припоя среди нескольких вариантов может основываться и на других факторах, например, запах, скорость пайки, отзывы персонала. В каждом конкретном случае рекомендуется проводить испытания и анализировать применимость трубчатого припоя к конкретной задаче.

Автор, должность:
Денис Поцелуев, начальник отдела
Отдел:
отдел продаж
Email:
[email protected]
Издание:
Вектор Высоких Технологий № 7 (20), ноябрь 2015

Как правильно паять паяльником с канифолью

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня хочу поделиться с Вами секретом хорошей пайки, и рассказать, как правильно паять паяльником.

У каждого радиолюбителя есть минимальный набор инструментов, которые ему необходимы для сборки или ремонта любой радиоэлектронной конструкции. Это всевозможные отвертки, плоскогубцы, кусачки, напильники, молотки и т.д.
Поэтому, что-либо здесь рекомендовать я не буду, а остановлюсь на самых основных. Это уже в дальнейшем, если Вам понадобится дополнительный инструмент,то Вы его приобретете.

Первое, что нужно приобрести, если у Вас нет, это пинцет и паяльный набор:

1. Паяльник,
2. Припой (олово),
3. Флюс (баночка канифоли).

Паяльник лучше купить обычный, мощностью 40Вт с питающим напряжением 220В. В домашних условиях любой другой мощности не надо, когда научитесь паять, то это поймете. А когда мы соберем для него регулятор мощности, регулируемый температуру жала, он станет более удобным и универсальным.

Припой.

В радиотехнике для соединения между собой поверхностей узлов и деталей применяют припой — сплав свинца и олова в различных пропорциях.

Как правило, припой изготавливают в виде проволоки, или трубки заполненной флюсом. Лучше отдать предпочтение припою в виде проволоки, так как флюсом придется пользоваться в любом случае.

Обычно припои различаются по температуре плавления и твердости, и маркируются буквенными и числовыми значениями, например, ПОС-60.

ПОС — припой оловянно-свинцовый, цифра 60 означает процентное содержание олова в сплаве, соответственно свинца 40%. Чем больше свинца в припое, тем он темнее, и температура плавления припоя выше. Для домашнего быта лучше приобрести припой ПОС-60 с температурой плавления около 190 °С, и к тому же обладающий хорошей прочностью.

Флюсы.

Флюсы предназначены для растворения и удаления окислов с поверхности спаиваемых деталей, служат для защиты поверхностей металла и припоя от окисления, и обеспечивают хорошее смачивание поверхности деталей жидким припоем.

Например, жало паяльника сделано из меди, которая при нагреве окисляется, и на рабочей поверхности жала образуется корка нагара. Если Вы прикоснетесь таким жалом к припою, то он естественно расплавится, но на рабочей поверхности не останется, а просто скатится, соответственно запаять что-либо таким паяльником Вы не сможете.

Самым распространенным и доступным флюсом является канифоль, которая изготавливается из сосновой смолы. Выглядит она как янтарь, прозрачная с желтоватым оттенком.

Подготавливаем жало паяльника для пайки.

И так, паяльный набор Вы купили. Первым делом надо подготовить паяльник, а именно его рабочую часть (жало), так как для пайки пока оно не очень годится. Зажимаем его плоскогубцами, берем напильник, и начинаем аккуратно обрабатывать кончик, придавая ему форму двугранного угла приблизительно 30…45 градусов.

Кончик жала Вы подготовили, но паяльник включать еще нельзя, так как при первом включении от него идет дым и неприятный запах, это нормально.
Это происходит потому, что при первом нагреве идет выгорание клейкого слоя, которым были склеены листы слюды при намотке нагревательного элемента.

Устройство нагревательного элемента паяльника.

Рассмотрим устройство нагревательного элемента в разрезе.

Нагревательным элементом в паяльниках обычно служит нихромовый провод, намотанный на металлическую трубку, в которую вставляется медный стержень (жало). Электрический ток раскаляет нихромовый провод, а он в свою очередь отдает тепло медному стержню, нагревая его.

Для изоляции этого провода от контакта с защитным кожухом и металлической трубкой, служит слюда, которая слоями прокладывается между ними.

Самодельная подставка для паяльника.

Еще, что Вам нужно, а без этого никуда, так это подставка для паяльника.
Ее можно купить там же в магазине, а можно сделать самому. Достаточно взять небольшой деревянный брусок и металлическую крышку, применяемую в домашнем консервировании. В нее Вы будете складывать остатки припоя и флюса, а так же в ней облуживать выводы деталей и жало паяльника.

Из крышки желательно сделать прямоугольную ванночку. Только будьте осторожны, когда будете резать крышку, края у нее острые как лезвие, все работы производите в рукавицах.

И так. Из крышки ножницами вырезаете прямоугольник, маркером делаете разметку, как на картинке, и плоскогубцами загибаете края. По окончании, края ванночки обязательно обрабатываем напильником и прибиваем ее двумя маленькими гвоздями к бруску.
Все. Ваша подставка готова.

Совет! Возьмите изоленту, и примотайте провод паяльника к ручке как изображено на фото. Это Вас избавит от всяких неожиданностей. Поверьте!!!

Теперь можно включать паяльник.
Если Вы находитесь в помещении, то открываете окно, включаете паяльник в розетку и выставляете его на свежий воздух, минут на 30-40. По истечении этого времени, изделие готово к употреблению.

Окончательная подготовка жала паяльника. Облуживание.

Как Вы заметили, медь стала темно-синей, поэтому берем напильник, и проходимся по рабочей части жала, снимая с него окалину. Теперь быстро макаем жало в баночку с канифолью, и припоем касаемся к обеим сторонам.

Затем по дну ванночки мелкими движениями, если бы Вы работали ластиком, водим жалом вперед-назад, периодически макая его в канифоль для лучшего смачивания, пока рабочая часть с обеих сторон не покроется припоем. Получилось!
Таким белым жало должно быть всегда.

Запомните! Залог хорошей пайки – это чистое от окислов, и хорошо облуженное жало паяльника. Припой должен быть тонким слоем равномерно распределен по всей рабочей поверхности жала.

Ну вот. Паяльник для пайки Вы подготовили, и теперь можно смело приступать к практике. Во второй части статьи как правильно паять паяльником с канифолью Вы узнаете, как облудить и спаять между собой проводники.
Удачи!

Краткий конспект на тему "Припои и флюсы, применяемые при пайке"

Тема: «Припои и флюсы, применяемые при пайке»

Припои являются важнейшими компонентами формирования паяных соединений. Пайку осуществляют с целью создания механически прочного (иногда герметичного) шва, или электрического контакта с малым переходным сопротивлением. При пайке мест соединения припой нагревают свыше температуры его плавления. Так как припой имеет температуру плавления ниже, чем температура плавления соединяемого металла или металлов, из которых изготовлены соединяемые детали, то он плавится, в то время как металл деталей остаётся твёрдым. На границе соприкосновения расплавленного припоя и твердого металла происходят различные физико-химические процессы.

Припой смачивает металл, растекается по нему и заполняет зазоры между соединяемыми деталями. При этом компоненты припоя проникают в основной металл, основной металл растворяется в припое. В результате чего образуется промежуточная прослойка, которая после застывания соединяет детали в одно целое.

Выбирают припой с учетом физико-механических свойств соединяемых металлов (по температуре плавления), требуемой механической прочности спая, его коррозионной стойкости и стоимости.

Классификация припоев.

Припои принято делить на 2 группы:

  1. Мягкие с температурой плавления до 3000С;

  2. Твердые с температурой плавления свыше 3000С;

К мягким припоям относят оловянно-свинцовые сплавы (ПОС) с содержанием олова от 10 до 90%, остальное свинец. Плавление этих припоев начинается с температуры 1830С. По существующим стандартам обозначение припоев начинается с буквы П (припой), затем указывается химический символ элементов припоя.

Например: ПОС-15; ПОС-25; ПОС -40; ПОС-61; все марки содержат олово и свинец, цифра указывает содержание олова, остальное свинец.

Кроме этих составов в качестве мягких припоев используются также:

●сурьмянистые припои (ПОССу), применяемые при пайке оцинкованных и цинкованных изделий и повышенных требованиях к прочности паяного соединения;

●оловянно-свинцово-кадмиевые (ПОСК), применяются для пайки деталей, чувствительных к перегреву;

●оловянно-цинковые (ОЦ) –для пайки алюминия;

●бессвинцовые припои, содержащие наряду с оловом медь, серебро, висмут и др. металлы;

К твердым припоям относят медно-цинковые и серебряные с различными добавками:

Температура

плавления, 0С

Плотность, г/см3

медно-цинковый

ПМЦ-36

Cu-36%; Zn-64%;

825-950

7,7

медно-цинковый

ПМЦ-54

Cu -54%; Zn -46%

860-970

8,3

серебряный ПСр-15

Ag -15%; остальное Cu и Zn

635-810

8,3

серебряный ПСр-45

Ag-45%; остальное Cu и Zn

665-725

9,1

медно-титановый

ПМТ-45

Cu-45-52%; Fe-1-3%;

Si-0,7%; Ti-45-49%;

955

6,02

Серебряные припои имеют температуру плавления от 183 до 11330С и представляют собой сплавы серебро-свинец-олово; серебро-медь; серебро-медь-цинк-кадмий; Серебряные припои нашли широкое применение:

-пайка меди, никеля, латуней и бронз;

-пайка стали с медью, никелем и медно-никелевыми сплавами;

-пайка меди и никеля со стеклоэмалью и керамикой;

-пайка меди с бронзой;

-пайка цветных металлов и сталей;

Технология пайки

Пайка — технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного металла (припоя), имеющего более низкую температуру плавления, чем материал соединяемых деталей.

Спаиваемые элементы деталей, а также припой и флюс вводятся в соприкосновение и подвергаются нагреву с температурой выше температуры плавления припоя, но ниже температуры плавления спаиваемых деталей. В результате припой переходит в жидкое состояние и смачивает поверхности деталей. После этого нагрев прекращается, и припой переходит в твёрдую фазу, образуя соединение.

Прочность соединения во многом зависит от смачиваемости припоем соединяемых поверхностей. При пайке металлов качество смачивания обычно зависит от чистоты поверхности — на ней не должно быть окислов металлов или органических жиров и масел. Для удаления загрязнений, понижения поверхностного натяжения и улучшения растекания припоя применяют флюсы или ультразвуковые методы активации поверхности. При пайке неметаллических поверхностей (керамики, стекла) или легкоплавкими припоями химические флюсы не помогают смачиванию, поэтому применяют ультразвуковую активацию поверхности. Флюсы применяют для удаления окисной плёнки с поверхности припоя и паяемого материала и предотвращения её образования в процессе получения паяного соединения. Часто используют флюсы на основе канифоли. При t=1250С канифоль переходит в жидкое состояние, а при 3000С разлагается и обугливается, что приводит к потере флюсующих свойств.

Вопросы к теме: «Припои и флюсы, применяемые при пайке».

1.Что происходит с компонентами припоя во время пайки?

2.Как выбирают припой?

3.Какие припои относятся к мягким припоям?

4.Расшифруйте припой марки ПОС-90; ПСр-70; ПМЦ-25;

5.К какой группе относится припой маркиПМЦ-42?

6. Какова температура плавления серебряного припоя ПСр-15?

7.Каким припоем можно воспользоваться при пайке сталей?

8.Какой припой используется при повышенных требованиях к прочности?

9.Что такое флюс?

10.Какой элемент первым используют в начале пайки, флюс или припой?

Лучшая цена канифоли для пайки - Отличные предложения на канифоль для пайки от мировых продавцов канифоли для пайки

Отличные новости !!! Вы попали в нужное место для пайки канифоли. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта канифоль для пайки в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили канифоль для пайки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в паяльной канифоли и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести канифоль для пайки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Страница ошибки

Страница ошибки "," tooltipToggleOffText ":" Переведите переключатель в положение "

БЕСПЛАТНАЯ доставка на следующий день"!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElhibited ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTestingApi " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" c04a3cf2-9202-41f5-9ae3-de86afc46fc7 "," облако ":" w14 "prod oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 ":" APP ":0.40-41ed84 "}," expoCookies ": {}}

Укажите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат

Обновите местоположение

Хорошие новости - вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс НОВИНКА! Бесплатная доставка, без заказа мин. Ограничения применяются.

Ой! Этот товар недоступен или заказан заранее.

Искать в этих категориях похожие результаты:

Что такое припой с канифолью? | Наши развлечения

  • КАК СДЕЛАТЬ

    • БУСИНЫ

    • ЧИСТКА

    • РЕМЕСЛА

    • КАК СДЕЛАТЬ: ЭЛЕКТРОНИКА

    • ТКАНЬ

    • БУМАГА

    • БУМАГА

    • ДЕРЕВО

    • КАК СДЕЛАТЬ: РАЗНОЕ

  • МУЗЫКА

    • БАРАБАНЫ

    • МУЗЫКА: ЭЛЕКТРОНИКА

    • ИНСТРУМЕНТЫ

    • ИНСТРУМЕНТЫ

      СТРУНКА

      ИНСТРУМЕНТЫ

    • PIANO

    • SING

    • МУЗЫКА: РАЗНОЕ

  • ИГРЫ

    • B ВСЕ ИГРЫ

    • КАРТОЧНЫЕ ИГРЫ

    • DICE

    • ИГРЫ ШАНСА

    • ИГРЫ С ПЛИТКОЙ

    • ГРУППОВЫЕ ИГРЫ

    • ВИДЕО ИГРЫ

    • YO-YO

    900
  • ИСКУССТВО

    • ЦВЕТ

    • РИСУНОК

    • КРАСКА

    • РУЧКИ

    • ФОТО

    • ПЕЧАТЬ

    • ИСКУССТВО: ВИДЕО

  • КРЮЧЕСТВО

  • ВЫШИВКА

  • ТКАНИ

  • ТРИКЕТОН

  • ЛЕГКОЕ

  • ШВЕЙНАЯ МАШИНА

  • 9 0021

    РЕЗЬБА

  • КРОШЕ: ВИДЕО

  • ПРЯЖА

  • АНТИЧНАЯ

    • АНТИКВАЛЬНАЯ: КИТАЙ

    • ЧАСЫ

    • МОНЕТЫ

    • МОНЕТЫ

    • АНТИКВАРНЫЙ: ПРИБОРЫ

    • МРАМОРЫ

    • ЗАПИСИ

    • ШТАМПЫ

  • ПРОИЗВОДИТЕЛЬНОСТЬ

    • ТАНЕЦ

    • ПРОФИЛЬ

    • ДИСКУССИЯ

      • ЛАТУНЬ

      • КОЛЛЕКЦИОННЫЕ ПРЕДМЕТЫ

      • СТЕКЛО

      • ЗОЛОТО

      • 900 42 МЕТАЛЛ

    • СЕРЕБРО

    • СЕРЕБРО

    • ПАЙКА

    • БУСИНЫ

    • ОЧИСТКА

    • РЕМЕСЛА

    • КОЛЕСА

      ПЕРЕВОЗКА ДВИГАТЕЛЯ

      КОЛЕБЧИК

    • БУМАГА

    • ТРУБЫ

    • ДЕРЕВО

    • КАК СДЕЛАТЬ: РАЗНОЕ

    • БАРАБАНЫ

    • МУЗЫКА: ЭЛЕКТРОНИКА

    • ИНСТРУМЕНТЫ

      ИНСТРУМЕНТЫ

    • ТЕОРИЯ МУЗЫКИ

    • PIANO

    • SING

    • МУЗЫКА: РАЗНОЕ

    • ИГРЫ С МЯЧОМ

    • КАРТОЧНЫЕ ИГРЫ

    • DICE

    • ИГРЫ ШАНСА

    • ИГРЫ С ПЛИТКОЙ

    • ГРУППОВЫЕ ИГРЫ

    • ВИДЕО ИГРЫ

    • YO-YO

    • YO-YO
      • ЦВЕТ

      • DRAW

    Рекомендации - Пайка на рабочем месте: канифольные флюсы

    % PDF-1.6 % 78 0 объект > endobj 79 0 объект > поток application / pdf

  • Комиссия по охране труда
  • пайка
  • Рекомендации - Пайка на рабочем месте: канифольные флюсы
  • 2002-02-07T14: 50: 13 Adobe PageMaker 6.52014-01-23T11: 35: 26 + 08: 002014-01-23T11: 35: 26 + 08: 00 Acrobat Distiller 3.0 для Windowsuuid: 421c448b-3c6e-4a26-b804-6e0fd71038d0uuid: aa60db8c-57c2-49cf-b413-744ff8fe0743 конечный поток endobj 51 0 объект > endobj 13 0 объект > endobj 52 0 объект > endobj 48 0 объект > endobj 53 0 объект > endobj 54 0 объект > поток P5DC4b0D "Хх.s6 "Q! 9Ld 3RĈ \ 0B8 b2 PB, 0o Fi, IEJR # Ȅ! 934 @ [. T 栨 QAH @ r5i! \ 1pap> r2R4:! R1 (b8Q \ 7! QP aRi; c; # YLf2htq

    951 Паяльная канифольная ручка для флюса с низким содержанием твердых частиц, неочищенная паяльная паста для поверхностного монтажа для DIY SMT SMD Rework

    Описание продукта

    Характеристики: Флюс

    должен облегчить течение припоя за счет снижения поверхностного натяжения основного металла и предотвращения повторного окисления за счет блокировки воздуха после быстрого удаления оксидной пленки с основного металла и покрытия поверхности.
    Низкое содержание твердых веществ практически без остатка.
    Аппликатор-ручка на 10 мл со специально разработанным фломастером.
    Совместим со свинцовыми и бессвинцовыми припоями.
    Некоррозионные, нелипкие остатки.
    Превосходная флюсирующая способность.
    Повышает эффективность пайки.
    Для доработки и подкраски паяных соединений SMT, SMD и сквозных отверстий.
    Идеально подходит для солнечных батарей.
    Подходит для автомобилей, компьютеров, телекоммуникаций.

    Как использовать:
    Нажмите время для начала подачи потока.
    Не снимайте крышку, когда не используете.


    Спецификация:

    Название продукта: Ручка для пайки
    Модель: 951
    Емкость: 10 мл

    Примечание:

    При прикосновении к коже, пожалуйста, вымойте ее своевременно, чтобы не вызвать раздражение кожи.

    Не принимать внутрь, хранить в недоступном для детей месте.

    В пакет включено:

    1 x 951 Flux Pen

    Детали изображений:

    Более подробные фотографии:






    Дополнительная информация

    При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией для отслеживания доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:

    Заказ авиапочтой и авиапочтой Площадь Время
    США, Канада 10-25 рабочих дней
    Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
    Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
    Италия, Бразилия, Россия 10-45 рабочих дней
    Другие страны 10-35 рабочих дней
    Ускоренная доставка 7-15 рабочих дней по всему миру

    Мы принимаем оплату через PayPal , и кредитную карту.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
