Привод рлнд: Привод ПРНЗ 1-10 для разъединителя РЛНД

Содержание

Привод ПРНЗ для РЛНД

Описание: Разъединители предназначены:
— для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования
— для включения и отключения под напряжением обесточенных участков цепи высокого напряжения
— для заземления отключенных участков при помощи стационарных заземлителей
— для отключения и включения тока холостого хода трансформаторов

Привод ПР-01-1 УХЛ1 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителя


Разъединитель и привод изготавливаются в исполнении УХЛ категории 1

ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:

1)       температура окружающего воздуха от +40°С до -60°С;

2)        скорость ветра при гололёде не более 15 м/сек;

3)        скорость ветра без гололёда не более 34м/сек;

4)        высота над уровнем моря не более 1000м.;

5)        толщина корки льда до 20 мм.

Основные технические данные разъединителя и привода приведены в таблице 1.

Таблица 1

Наименование параметров

Норма

Номинальное напряжение (соответствующее наибольшему рабочему напряжению ), кВ

10 (12)

Номинальный ток, А

400

Номинальный кратковременный выдерживаемый ток (ток термической

стойкости), кА

10

Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА

25

Длина утечки внешней изоляции, не менее, см

30

Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололёда, Н, не менее

200

Электрическое сопротивление главного контура, Ом

127Х10-6

Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 1,0м. , Н.

245

Структура условного обозначения:

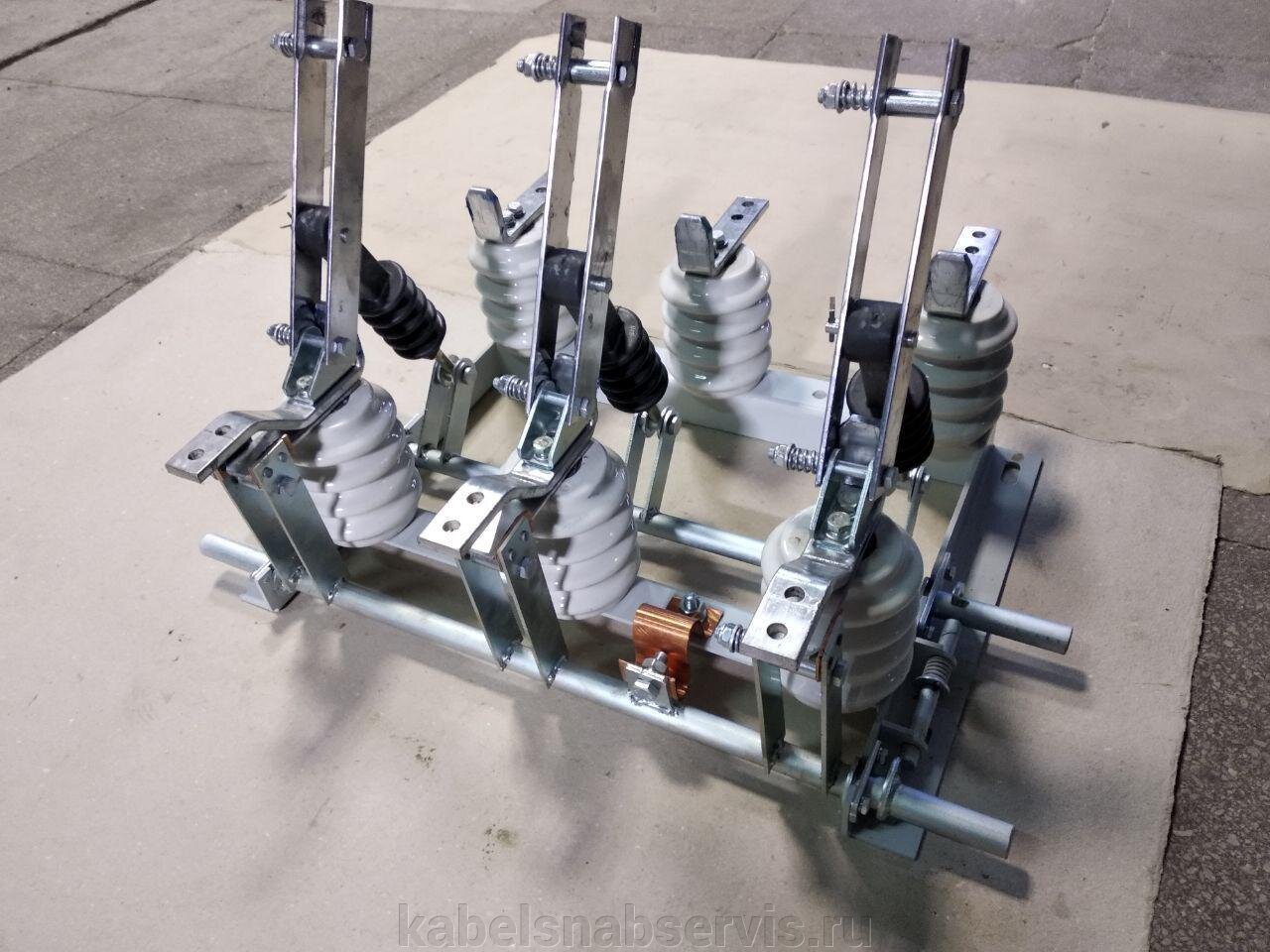

РЛНД-1-10/400 УХЛ1
1 — количество заземляющих ножей
10 — номинальное напряжение, кВ
400 — номинальный ток, А
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69
