Устройство проектора LCD, DLP, CRT, D-ILA.

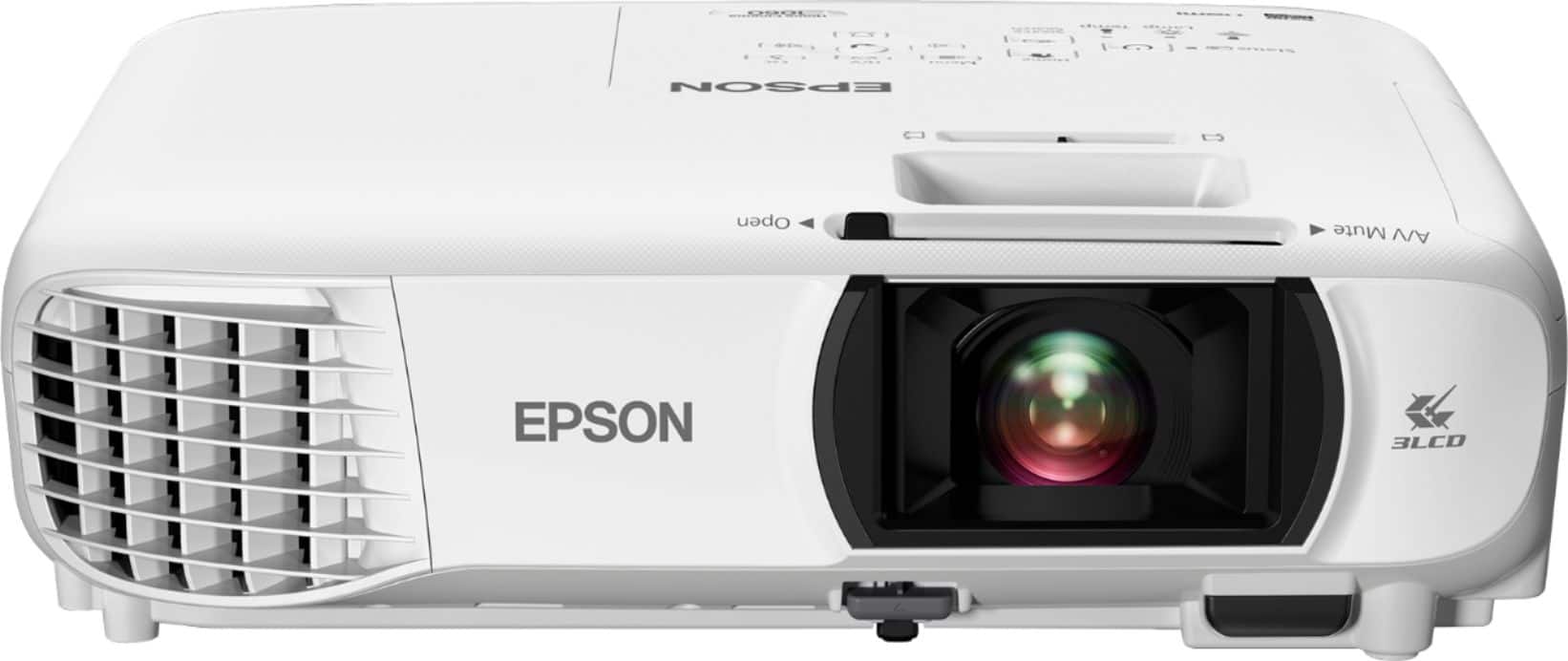

Что такое проектор?

Проектор это устройство, подключаемое к компьютеру или ноутбуку, планшету ,видеокамере и т.д. для получения изображения на проекционном экране.
Для работы проектора не требуется каких-либо специальных программ. Работа с проектором подобна работе с компьютерным или видео монитором. На пульте дистанционного управления проектором имеются регулировки яркости и контрастности изображения.

 Проекторы для офисных презентаций не нуждаются в сложной и частой регулировке. Такие проекторы можно включать и работать с ними, не читая инструкции. Внутри корпуса проектора находится источник света лампа или лазерный светодиод и  преобразователь входного сигнала в изображение.  Как правило, проектор имеет вход для подключения сигнала от компьютера и один или два входа для коммутации сигналов видео. В проекторах имеются также аудио входы для воспроизведения звука на встроенные динамики.

Яркость и графическое разрешение изображения- это самые важные свойства проекторов для презентаций. Говоря о яркости проекторов, мы будем подразумевать световой поток проектора, то есть количество света, излучаемое проектором. Световой поток не зависит ни от размера экрана, ни от расстояния от объектива проектора до плоскости экрана и измеряется в ANSI люменах. Световой поток современных офисных проекторов превышает 1000 ANSI-люменов, что позволяет проводить презентации при обычном искусственном свете.

Для воспроизведения видео рекомендуется использовать проекторы с графическим разрешением не менее 800х600 точек SVGA. Для качественного воспроизведения компьютерного изображения с мелкими деталями выбирайте проектор с графическим разрешением не менее 1024х768 точек

Оптическая схема проекторов со стандартными объективами устроена так, что нижний край изображения оказывается на уровне объектива проектора. В большинстве моделей проекторов предусмотрена возможность коррекции вертикальных трапециевидных искажений, возникающих при расположении проектора значительно выше или ниже нормального рабочего положения. Проекторы формируют изображение заданного размера. При использовании стандартных объективов с коэффициентом 2:1 расстояние от объектива проектора до плоскости экрана совпадает с удвоенной шириной экрана. Длина штатного компьютерного кабеля обычно не превышает 3 м , чего вполне достаточно работы в офисе. При необходимости допускается использование компьютерных кабелей длиной до 15 м. Длина штатного видео кабеля также не велика, однако при необходимости для передачи сигнала видео можно использовать профессиональные видео кабели длиной до 100 м .

В качестве источника света в проекторах используются надежные металлогалоидные или металлогалогеновые  лампы со сроком службы не менее 2000 часов. Все эти лампы по сути являются ртутными лампами в которые добавлены соли йода и брома. Эти лампы очень мощные и поставляются в специальном ламповом модуле, который включает лампу, отражатель и собственно сам модуль с контактами и направляющими для установки в определенный проектор. При выходе из строя лампы проектора  меняется весь ламповый модуль в сборе. Срок службы лампы значительно сокращается при нарушении  условий охлаждения и вентиляции, поэтому правильно выключайте проектор и следите за чистотой воздушных фильтров.

При использовании проектора в режиме офисной эксплуатации по 2 часа в сутки ежедневно, включая выходные и праздничные дни, одной лампы хватит на срок не менее, чем на два с половиной года.

Мультимедийные проекторы: базовые технологии

Среди разработанных на сегодняшний день технологий выдачи изображения на проекционный экран можно выделить четыре основные, получившие наиболее широкое применение в коммерческих продуктах ведущих производителей и различающиеся в первую очередь типом элемента, используемого для формирования изображения:

В каждом случае свойства формирователя определяют основные достоинства и недостатки технологии, а, следовательно, и область применения созданных на ее основе проекционных аппаратов.

CRT-технология.

Мультимедийные проекторы на базе электронно-лучевых трубок (CRT) выпускаются в течение уже нескольких десятилетий. Но, несмотря на появление более современных технологий, по качеству воспроизведения изображения (разрешение, четкость, точность цветопередачи), уровню акустического шума (менее 20 дБ) и длительности непрерывной работы (10 000 часов и более) они до сих пор не имеют себе равных. Ни одна другая технология пока не обеспечивает столь же глубокий уровень черного и столь же широкий динамический диапазон яркости изображения, благодаря которым CRT-проекторы позволяют различать детали даже при демонстрации затемненных сцен. Физические характеристики флюоресцирующего покрытия экрана трубки (см. Устройство CRT-проектора) исключают потерю информации при воспроизведении видеосигналов разных стандартов (NTSC, PAL, HDTV, SVGA, XGA и т. д.), а сходство технологии производства используемых в проекторах трубок с телевизионными обеспечивает точность передачи цветов без применения алгоритмов гамма-коррекции.

Обладая несомненными достоинствами, особенно при демонстрации видео, CRT-проекторы имеют и ряд существенных недостатков, ограничивающих сферу их применения. При значительных габаритах и массе в несколько десятков килограмм они проигрывают современным портативным мультимедиа-проекторам в яркости. При характерном для них световом потоке в пределах от 100 до 300 ANSI-лм просмотр программ возможен лишь в отсутствие внешнего освещения. Для достижения наилучшего качества изображения при инсталляции CRT-проектора нужно выполнить множество тонких настроек (сведение лучей, баланс белого и т. д.), что требует привлечения квалифицированного персонала. Между тем, после перемещения аппарата на новое место, замены вышедшего из строя компонента или естественного ухода параметров с течением времени все процедуры необходимо повторить заново. Таким образом, к достаточно высокой цене самого устройства могут добавиться значительные эксплуатационные расходы.

Устройство CRT проектора

Наиболее совершенные CRT-проекторы строятся на трех электронно-лучевых трубках с размером экрана от 7 до 9 дюймов по диагонали. Каждая трубка воспроизводит один из базовых цветов пространства RGB — красный, зеленый или синий.

Выделенные из входного сигнала цветовые составляющие управляют работой модуляторов соответствующих трубок, меняя интенсивность электронного луча, который под воздействием магнитного поля отклоняющей системы сканирует внутреннюю поверхность экрана трубки с фосфорным покрытием. Таким образом на экране трубки формируется изображение одного цвета. С помощью линзы оно проецируется на внешний экран, где смешивается с проекциями от двух других трубок для получения полноцветной картинки.

• Высокое качество изображения
• Большая длительность непрерывной работы
• Глубокий уровень черного (контрастность)
• Практически неограниченное разрешение
• Низкий уровень шума, достаточность пассивного охлаждения
• Испытанная временем технология (более полувека)

• Низкий уровень яркости
• Необходима периодическая  калибровка
• Нечеткая геометрия
• Не рекомендуется для статических изображений

LCD-технология

В мультимедийных проекторах, выполненных по технологии LCD (Liquid Crystal Display), функции формирователя изображения выполняет LCD-матрица просветного типа. По принципу действия такие аппараты напоминают обычные диапроекторы (см. Устройство LCD-проектора) с той разницей, что проецируемое на внешний экран изображение формируется при прохождении излучаемого лампой светового потока не через слайд, а через жидкокристаллическую панель, состоящую из множества электрически управляемых элементов — пикселов. В зависимости от величины приложенного к каждому такому элементу переменного напряжения меняется его прозрачность, а, следовательно, и уровень освещенности участка экрана, на который проецируется данный пиксел.

LCD-технология позволила существенно удешевить проекционные аппараты, уменьшить их габариты и одновременно увеличить излучаемый ими световой поток (в наиболее мощных моделях он достигает и 10000 ANSI-лм). Она естественным образом адаптирована к воспроизведению видеосигналов от компьютерных источников, а также сохраненных в цифровом формате видеофайлов. LCD-проекторы просты в обращении и настройке и сохраняют свои параметры после транспортировки. Именно поэтому они широко применяются в бизнес-сфере для проведения презентаций и демонстрации шоу-программ.

Устройство LCD проектора

Принцип работы жидкокристаллических матриц, используемых в LCD-проекторах в качестве формирователей изображения, основывается на свойстве молекул жидкокристаллического вещества менять пространственную ориентацию под воздействием электрического поля и оказывать поляризующий эффект на световые лучи. В многослойной структуре матрицы, представляющей собой прямоугольный массив множества отдельно управляемых элементов (пикселов), слой жидких кристаллов помещается между стеклянными пластинами, на поверхности которых нанесены бороздки. Благодаря им, во всех элементах матрицы удается сориентировать молекулы идентичным образом, причем, вследствие взаимно перпендикулярного расположения бороздок двух пластин, ориентация молекул меняется по мере удаления от одной из них и приближения к другой на 90 градусов.

Находясь под воздействием электрического поля, молекулы жидкокристаллического слоя меняют свою ориентацию, и угол поворота плоскости поляризации светового потока заметно уменьшается. В этом случае большая часть светового потока поглощается выходным поляризатором. Таким образом, управляя уровнем электрического поля, можно менять прозрачность элементов матрицы.

В LCD-панелях с активной адресацией пикселов, выполненных с применением подложек из аморфного кремния, каждый элемент работает под управлением отдельного тонкопленочного транзистора (TFT — Thin Film Transistor).

Сам транзистор и соединительные проводники, занимая значительную часть поверхности матрицы, снижают ее световую эффективность, препятствуя увеличению разрешения, определяемого числом пикселей.

Переход на полисиликоновую технологию (p-Si), широко применяемую в современных LCD-проекторах, позволил перенести элементы схемы управления в слой поликристаллического кремния и заметно уменьшить размеры проводников и управляющих транзисторов. Тем самым, удалось повысить световую эффективность матриц и обеспечить условия для увеличения их разрешения. Дополнительный выигрыш по световому потоку в некоторых LCD-матрицах обеспечивает микролинзовый растр — каждый элемент матрицы снабжается собственной микролинзой, направляющей световой поток через прозрачную область. Подобные матрицы сегодня применяются во многих LCD-проекторах.

Современные LCD-проекторы выполняются на базе трех полисиликоновых жидкокристаллических матриц, размером, в основном, от 0.7 до 1.8 дюймов по диагонали. Структурная схема такого проектора представлена на рисунке.

Световое излучение лампы с помощью конденсора преобразуется в равномерный световой поток, из которого дихроичные зеркала-фильтры выделяют три цветовые составляющие (красную, синюю и зеленую) и направляют их на соответствующие LCD-матрицы. Сформированные ими цветные изображения объединяются в цветосмесительном призматическом блоке в одно полноцветное, которое затем через объектив проецируется на внешний экран.

Оптический тракт LCD проектора

Обьектив с блоком ЖК матриц. К каждой матрице идет контактный шлейф.

 D-ILA-технология

Относительно недавно разработанная компанией Huges-JVC технология D-ILA(Direct Drive Image Light Amplifier) фактически является первым коммерческим воплощением так называемой технологии LCOS, представляющей, по мнению большинства экспертов, одно из наиболее перспективных направлений в области создания проекционного оборудования. Подобно LCD-технологии она базируется на свойствах жидких кристаллов, однако, вместо обычных просветных матриц на основе аморфного или поликристаллического кремния, предполагает использование в качестве формирователей изображения приборов отражающего типа (см. Устройство D-ILA-проекторов). В матрице D-ILA светомодулирующий жидкокристаллический слой располагается поверх подложки из монокристаллического кремния, на которой фотолитографическим способом сформированы управляющие пикселами электроды, одновременно выполняющие функции отражающих элементов. Почти вся схема управления матрицей размещается непосредственно в подложке, что обеспечивает данной технологии ряд существенных преимуществ по сравнению с LCD-панелями. Матрицы D-ILA проще в изготовлении и при меньших размерах могут иметь существенно более высокое разрешение. Эффективность использования площади кристалла в них достигает 93%, что практически исключает проявление сеточной структуры на экране.

Большинство выпущенных к настоящему времени D-ILA-проекторов базируются на матрицах с разрешением SXGA (1365х1024 пикселей) и, обладая световым потоком в пределах от 1000 до 7000 ANSI Люмен, характеризуются сравнительно большой массой и высокой ценой. Кроме того, существуют и матрицы повышенного разрешения QXGA (2048х1536 пикселов) размером 1.3 дюйма по диагонали. Последние обеспечивают полноценное (без использования алгоритмов сжатия) воспроизведение видеосигналов стандарта HDTV (1080i).

Устройство D-ILA проекторов

В D-ILA проекторах функции формирователей изображения выполняют жидкокристаллические матрицы отражающего типа, характеризующиеся высоким разрешением и световой отдачей.

Структура матрицы D-ILA

Матрица D-ILA представляет собой многослойную структуру, размещенную на подложке из монокристаллического кремния. Все компоненты схемы управления выполнены по комплиментарной технологии CMOS и располагаются за светомодулирующим слоем жидких кристаллов. Это позволяет существенно увеличить плотность размещения пикселов, размеры которых могут составлять всего несколько микрон, и обеспечить высокую эффективность использования площади кристалла (достигнутый уровень — 93%).

Преимуществом технологии является также возможность формирования светомодулирующего слоя и схемы управления в ходе единого технологического процесса.  Отражающие свойства матрицы определяются состоянием слоя жидких кристаллов, меняющегося под воздействием переменного электрического напряжения, которое формируется между отражающими пиксельными электродами и общим для всех пикселей прозрачным электродом.
D-ILA матрицы выдерживают существенное повышение температуры, что позволяет применять в проекторах, выполненных на их основе, мощные источники света.

Оптическая схема проектора D-ILA

Проекторы D-ILA строятся по трехматричной схеме (каждая матрица формирует изображение одного из базовых цветов RGB-пространства) и демонстрируют великолепное изображение, на котором практически незаметна пиксельная структура. Они с равным успехом могут быть применены для воспроизведения компьютерных и видеосигналов, однако в силу новизны технологии спектр выпускаемых на сегодняшний день устройств относительно невелик

DLP-технология

Лежащая в основе любого DLP-проектора технология цифровой обработки света (DLP) базируется на разработках корпорации Texas Instruments, создавшей новый тип формирователя изображения — цифровое микрозеркальное устройство DMD (Digital Micromirror Device). DMD-формирователь представляет собой кремниевую пластину, на поверхности которой размещены сотни тысяч управляемых микрозеркал. Главное его преимущество по сравнению с формирователями иного типа заключается в высокой световой эффективности, обусловленной двумя факторами: более эффективным использованием рабочей поверхности формирователя (коэффициент использования — до 90%) и меньшим поглощением световой энергии работающими "на отражение" микрозеркалами, которые к тому же не требуют применения поляризаторов. В силу этих причин, а также относительно простого решения проблемы отвода тепла, DLP-технология позволяет создавать как мощные проекционные аппараты с большим световым потоком (в настоящее время достигнут уровень 18000 ANSI-лм), так и сверхминиатюрные проекторы (ультрапортативные, микропортативные) для мобильных пользователей. Именно в этих классах продуктов DLP-технология сегодня доминирует.

Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-кристаллами (см. Устройство DLP-проектора). Как и LCD-аппараты, они характеризуются собственным оптическим разрешением, определяемым числом микрозеркал в DMD-матрице, и наилучшим образом приспособлены для воспроизведения графической и видеоинформации, хранящейся в цифровом формате (компьютерные файлы, изображения).

         Используемый в них принцип формирования полутонов (а также полноцветного изображения в устройствах с одной DMD-матрицей) основывается на свойстве человеческого глаза усреднять визуальную информацию за короткий промежуток времени и требует применения сложных алгоритмов пересчета входных данных в управляющие микрозеркалами ШИМ-последовательности (сигналы с широтно-импульсной модуляцией). Качество алгоритмов во многом определяет достигаемую точность цветопередачи.

Устройство DLP- проектора

Как и управляющая ячейка памяти, микрозеркало имеет два состояния, отличающиеся направлением поворота зеркальной плоскости вокруг оси, проходящей по диагонали зеркала. В каждом состоянии угол между плоскостью зеркала и поверхностью микросхемы составляет 10 градусов. Таким образом, принципиальной особенностью любого DMD кристалла является наличие в его структуре подвижных механических элементов.
В DLP проекторах DMD кристалл выполняет функции формирователя изображения. В зависимости от положения микрозеркала отраженный им световой поток направляется либо в объектив тогда на экране формируется светлое пятно, либо в светопоглотитель тогда соответствующий участок экрана остается затемненным.

Принцип формирования изображения с помощью DMD-матрицы (Digital Micromirror Device)

Для воспроизведения полутонов применяется метод широтно-импульсной модуляции (ШИМ) сигналов, управляющих переключением зеркал. Чем больше времени в течение усредняемого глазом интервала в 1/60 секунды микрозеркало проводит в состоянии «включено», тем ярче пиксел на экране.

Пример формирования участка изображения LCD и DLP матрицами Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-матрицами.

Оптическая схема одноматричного DLP-проектора

Оптическая схема двухматричного DLP-проектора

В двухматричных DLP-проекторах вращающийся цветной фильтр имеет два сектора пурпурного (смесь красного с синим) и желтого (смесь красного и зеленого) цветов. Дихроичные призмы разделяют световой поток на составляющие, при этом поток красного цвета в каждом случае направляется на одну из DMD-матриц. На вторую в зависимости от положения фильтра направляется поток либо синего, либо зеленого цвета. Таким образом, двухматричные проекторы, в отличие от одноматричных, проецируют на экран картинку красного цвета постоянно, что позволяет компенсировать недостаточную интенсивность красной части спектра излучения некоторых ламп.

Оптическая схема трехматричного DLP-проектора

В трехматричных DLP-проекторах световой поток лампы с помощью дихроичных призм расщепляется на три составляющих (RGB), каждая из которых направляется на свою DMD-матрицу, формирующую картинку одного цвета. Объектив аппарата проецирует на экран одновременно три цветных картинки, формируя таким образом полноцветное изображение.
Благодаря высокой эффективности использования светового излучения лампы, трехматричные DLP-проекторы, как правило, характеризуются повышенным световым потоком, достигающим у наиболее мощных аппаратов 18000 ANSI-лм.

Новые направления

Лазерные проекторы

В некоторой степени наследником электронно-лучевых трубок являются лазерные проекторы, в которых изображение формируется за счет излучения трех (иногда больше) лазеров. Наследниками – потому, что матрица лазеров формирует три луча тех же цветов, которые потом смешиваются и изображение создается очень сложной системой фокусировки и развертки, в которой находится специальная система зеркал. По своей сути, формирование изображения таким проектором подобно картинке на экране ЭЛТ телевизора — лазерный луч «обегает» проекционный экран сверху вниз до 50 раз в секунду, и глаз человека воспринимает получившуюся картину как единое целое.

В некоторой степени наследником электронно-лучевых трубок являются лазерные проекторы, в которых изображение формируется за счет излучения трех (иногда больше) лазеров. Наследниками – потому, что матрица лазеров формирует три луча тех же цветов, которые потом смешиваются и изображение создается очень сложной системой фокусировки и развертки, в которой находится специальная система зеркал. По своей сути, формирование изображения таким проектором подобно картинке на экране ЭЛТ телевизора — лазерный луч «обегает» проекционный экран сверху вниз до 50 раз в секунду, и глаз человека воспринимает получившуюся картину как единое целое.

Излучающая головка лазерного проектора в разобранном состоянии

Реалистичное изображение формируется при этом практически на любой, в том числе и неровной, поверхности, а его характеристики достаточно высоки. С 2000 года, когда началось серийное производство таких проекторов, они стали выдавать более качественную картинку, но все еще остаются проблемы с цветопередачей, хотя изображение и обладает впечатляющими показателями контраста и яркости. Такие проекторы пока остаются в большей степени дорогими профессиональными инструментами – они излишне велики и потребляют много энергии. Однако они имеют конструкцию, позволяющую разделить излучающую батарею лазеров с большим тепловыделением и проецирующую часть. Также время жизни лазера заметно превосходит срок службы лампы традиционных проекторов, а энергии при сопоставимых параметрах яркости, расходуется также меньше.

Ну и самым главным параметром лазерных проекторов является их способность создавать изображения на огромных диагоналях – размеры экранов могут быть до нескольких десятков метров.

Синхронный перевод

Профессиональные проекторы, видеопроекторы, проекционное оборудование

Профессиональные проекторы – это оборудование ,являющееся неотъемлемой частью проекционных инсталляций. В зависимости от условий инсталляций , проектор можно располагать перед экраном, за экраном , под острым углом к экрану. Различные положения проекторов возможны благодаря строению оптических линз. У проекторов имеются длинофокусные, короткофокусные, ультракороткофокусные и стандартные линзы. По мощности проектора варьируются от нескольких десятков Люмен до нескольких десятков тысяч Люмен. Среди производителей проекторов есть известные марки – Panasonic , Nec , Christie ,Barco и т.д. Наша компания сотрудничает со всеми производителями проекторов и является прямым дистрибьютером по поставке проекторов на территории РФ.

Преимуществом проекционных инсталляций является гибкость в настройке проекторов. С помощью проекционных инсталляций можно засвечивать практически любые поверхности – сферы, кубы, сцены , здания и панорамные стены. Также мощные проекторы способны демонстрировать яркую картинку, даже при высоком внешнем освещении, не считая попадания прямого солнечного света. Это как раз таки и является единственным недостатком. Поэтому проекционные технологии не используются outdoor во время солнечного времени суток.

Самыми популярными проекционными решениями являются проекционные витрины, виртуальные промоутеры, 3d mapping и конечно кинотеатры,в том числе и домашние. Проекторы делятся на светодиодные,ламповые и лазерные.

С каждым годом проекционные инсталляции приобретают все большую популярность. Государственные музеи с помощью инсталляционных проекторов оформляют музейные пространства и экспонаты. Также проекционные инсталляции дополняются различными системами датчиков движения и интерактива.

В комплектацию проекционных инсталляций входит непосредственно профессиональный проектор, проекционные линзы , управляющий компьютер,коммутация,креплени и экран ,на который проецируется изображение. Проекция может быть как «прямой» – когда проектор располагается перед экраном и видеоизображение отражается от экрана, так и «обратной» — когда проектор располагается за экраном и транслирует видеоизображение насквозь экрана. Но обратная проекция не работает с короткофокусными и ультракороткофокусными проекторами,так как структура экранов обратной проекции не позволяет на 100% демонстрировать всю яркость изображения,проходящего сквозь экран.

Сферы использования профессиональных проекционных инсталляций:

— конференц-залы ;

— музеи ;

— переговорные ;

— учебные заведения ;

Видеоконтент, транслирующийся проекторами может достигать разрешения 4К. Видеоконтент может быть как 3d, так и 2d. Можно утверждать, что проекционные инсталляции остаются передовыми в области цифровых технологий.

Гобо проекция. Почему эффективная реклама вовсе не обязательно самая дорогая?

Качество рекламы определяется количеством откликов на нее. Количество привлеченных клиентов – это именно то, что делает рекламу эффективной.

Гобо проекция – новый, но уже успевший доказать свою эффективность вид рекламы.

Не серый и безликий, как примелькавшиеся рекламные билборды, а яркий и заметный.

Гобо проектор позволяет проецировать статическое или динамическое изображение практически на любую поверхность: на тротуар, автомобиль, фасад здания, пол или потолок. Также с помощью гобо проектора можно организовать подсветку зданий и жилых домов.

При этом изображение отличается высоким качеством и яркостью, и может демонстрироваться как в помещении, так и на улице. В последнее время гобо проекция довольно часто используется в indoor рекламе. Ее заказывают на презентации, выставки, концерты или свадьбы.

В качестве изображения может быть использовано:

• любое фото;
• логотип компании;
• красивый узор;
• постер или картинка.

Для гобо проекторов разрабатываются специальные макеты, которые изготавливаются из пленки, специального стекла или металла. Наиболее востребованы металлические эскизы. Они предназначены для использования в любую погоду и довольно быстро изготавливаются. Эскиз может быть создан в любой цветовой гамме и для проецирования картинки любого размера.

В чем преимущество гобо проекции?

• Эффективность данного вида рекламы. Гобо проекция благодаря своей новизне, привлекает внимание людей и тем самым доносит до них рекламный посыл. Это не стандартный скучный баннер. Это яркая и креативная реклама, которая не остается незамеченной.
• Возможность проецировать изображение на любую поверхность: фасады зданий, асфальт, деревья, а также создавать проекцию внутри помещений.
• Любой масштаб проекции. Экспериментируйте!
• Простая настройка оборудования и включение одной кнопкой. Просто устанавливаете гобо проектор напротив места демонстрации проекции, включаете его и наслаждаетесь результатом. Установка возможна даже на самых сложных объектах.
• Экономичность технологии. Использование гобо проектора не обременит ваш бюджет.
• Универсальность. Если вы решите купить гобо проектор, то он вам пригодится в самых разных ситуациях. Ведь большинство моделей гобо проекторов предназначены как для использования внутри помещений, так и для создания уличной гобо проекции.
• Не требуется разрешения. Гобо проектор не является рекламной конструкцией, а потому вам не нужно получать разрешение на него.

Дополнительные возможности

Приняв решение купить гобо проектор, вы получаете возможность открыть новый вид бизнеса и предоставлять услуги проекционной рекламы. Если же гобо проектор вам нужен разово для проведения рекламной кампании или мероприятия, то воспользуйтесь услугой «гобо проектор в аренду».

Слайд-мэппинг в архитектурном освещении: Почему это актуально?

Слайд-мэппинг не так давно пришел в сферу архитектурного освещения, хотя технология эта не нова. Само понятие «mapping» не каждому знакомо, но точно каждый видел его в деле. По сути, мэппинг — это проекция на плоский или объемный объект с учетом геометрии и размещения объекта в пространстве. И для такой проекции используется не плоский экран (как в кинотеатре), а физическая модель, и изображение настраивается с учетом формы объекта.

Технология начала активно использоваться в 80-х годах в кинематографе, потом нашла применение в шоу-бизнесе. В последние годы мэппинг ассоциируется с различными «зрелищами», такими как концерты, арт-шоу, культурными мероприятиями, организуемыми в крупных городах по всему миру.

Технология, используемая для индустрии развлечений, называется видеомэппинг и является достаточно сложной и дорогостоящей. Целое состояние стоит только один проектор для такого шоу, а обычно их задействуют не менее пяти, не мало стоит и программное обеспечение, не говоря о проектировании, дизайне и самом проведении шоу, в котором участвует десятки специалистов.

Видеомэппинг в архитектурном освещении скорее исключение из правил, дорогая игрушка для праздников. Поэтому мы не будем о нем рассуждать, а обратимся к тому, что уже можно активно использовать в освещении экстерьеров.

ЧТО ЖЕ ТАКОЕ СЛАЙД-МЭППИНГ?

Слайд-мэппинг – современная технология архитектурного освещения, инструмент для проецирования любого статичного изображения на здание или другую архитектурную форму. Почему статичного? Потому что для этой технологии используются специальные диапроекторы, в которые устанавливаются «слайды» с изображением, и картинка не двигается. Все помнят диафильмы? Вот, это почти то же самое.

• К вопросу актуальности технологии, кто-то может задаться вопросом: «Если диапроекторы существуют уже много лет, почему их раньше не использовали для освещения зданий?»

Дело в том, что слайды для диафильмов изготавливались из пленки, а в качестве источника света сначала использовались лампы накаливания, позднее распространение получили галогенные и металлогалогенные лампы. Эти лампы нагреваются. Пленка не терпит длительного температурного воздействия, поэтому, при ее быстрой смене (когда смотришь диафильм) ничего страшного не происходит, но если ее оставить в работающем диапроекторе, то она быстро придет в негодность.

Для архитектурного освещения (для больших расстояний) применяется более мощное осветительное оборудование, которое греется еще больше. Логика, думаем, понятна.

В этом контексте нельзя не затронуть одну схожую со «слайд-мэппингом» технологию – «гобо-проецирование» или «гобо-мэппинг», который тоже пришел к нам из шоу-бизнеса. В общем понимании гобо-проекция – это световое изображение, получаемое при прохождении света через трафарет. Термин «гобо» является аббревиатурой , что означает « GO-es В-efore О-ptics» (устанавливается перед оптикой). Сначала трафареты были пленочные, потом их научились делать из металлических пластин, устойчивых к высоким температурам, что позволило повысить световой поток источника света и делать все более мощное оборудование. И это оборудование взяли на вооружение рекламщики и организаторы мероприятий. Монохромные световые логотипы – вот, что приходит в голову, когда думаешь о гобо. И реклама на асфальте. И логотип бэтмена в небе. Технология интересная, но не «wow», конечно.

ПЕРЕЛОМНЫЙ МОМЕНТ

В то время, когда на всех зданиях появились красочные и невероятные медиафасады (LED-панели), все успели подумать о проекторах, как о умирающей технологии в архитектурном освещении, ну или во всяком случае не интересной, но нет!

Одновременно несколько факторов повлияли на становление и развитие слайд-мэппинга: появление светодиодов с большим световым потоком, освоение технологии производства стеклянных слайдов, а также доступность и удобство использования нового программного обеспечения.

• Кстати, за границей «стеклянные слайды» называют «стеклянными гобо», что логично, ведь они также «GO-es В-efore О-ptics». Впрочем, не будем никого путать и примем термин, применяемый в России, как данность.

И в то время, как проекционное оборудование, становится все менее дорогим, а материалы — более доступными, слайд-мэппинг переживает неожиданный ренессанс, становясь принципиально новым способом стационарного архитектурного освещения.

ОСОБЕННОЕ СТЕКЛО

Есть две причины. Первая в том, что специальное стекло, используемое для установки в слайд-проекторы не подвержено воздействию излучения источника света и никак не деградирует со временем. Стойкость стекла позволила применять в проекторах эффективные светодиодные источники света, которые за счет своей яркости сделали картинку очень насыщенной и четкой.

Второй момент заключается в технологии получения рисунка на стекле. Производители стеклянных слайдов предлагают одноцветные, двуцветные, трехцветные и четырехцветные или полноцветные слайды.

Именно полноцветные слайды, напечатанные на четырех стеклах отдельно в соответствии с шаблоном и собранные в одну линзу (слайд) делают изображения фотографически реалистичными и по-настоящему полноцветными.

Вы, наверняка, обратили внимание на то, что некоторые изображения к этой статье иллюстрируют эффекты видеомэппинга, с прошедших шоу с применением этой технологии. В связи с тем, что слайд-мэппинг – это новое направление в архитектурном освещении, то материалов по этой теме не так много. При этом статичный стоп-кадр из видеомэппинг-шоу как нельзя лучше отображает возможности слайд-мэппинга.

СФЕРЫ ПРИМЕНЕНИЯ

Слайд-мэппинг может быть применен многими способами, перечислим некоторые из них:

• Фасады зданий
• Архитектурные формы, в том числе малые
• Архитектурные элементы зданий в отдельности
• Подсветка дорог для навигации и декорирования

А к сферам применения мы отнесем:

• Выставочная деятельность
• Рекламная деятельность
• Декорирование торговых объектов
• Декорирование кафе, ресторанов, отелей, развлекательных центров
• Декорирование объектов культуры
• Подсветка уличных граффити
• Декорирование парков и садов

Причем, в отличие от ярких, бьющих по глазам эффектов видеомэппинга, эффекты слайд-мэпинга могут быть легкими и органично вписывающимися в эстетику города. Да и не только города, в интерьерном освещении место для слайд-мэппинга тоже есть!

На изображении, представленном выше можно увидеть кафе днем и вечером, при включенном проекторе.

Ключевым моментом в проекционном освещении является его способность превращать поверхность во что угодно. Креативность, пожалуй, самая большая уникальная составляющая технологии. Вы можете заставить все выглядеть так, как вы хотите. Превратить скучный фасад в живописное полотно в японском стиле? Легко!

Слайд-мэппинг — это инструмент дополненной реальности, который при наличии фантазии и при качественной реализации способен сделать из «хрущевки» настоящий шедевр.

К вопросу настенного искусства, распространенного в спальных районах, но иногда встречающегося и в центре города – граффити. Днем изображение видно и радует глаз, но что же ночью? Граффити можно дополнить проекционной подсветкой, повторив все цвета на слайде и в результате получится очень сочная и привлекательная картина. Пример ниже.

ВАЖНЫЙ МОМЕНТ

Как мы уже выяснили, для проецирования изображения используют макет, например, здания, учитывая при разработке его конфигурацию расположение окон (окна «вырезаются» из макета, чтобы не беспокоить того, кто за окном сидит и не светить ему в глаза).

И один и тот же макет используется для создания новых «слайдов» с новым же изображением. То есть, можно в любой момент поменять слайд и получить другой эффект. Такая возможность особенно оценится ритейлерами, которые могут менять настроение на своих объектах по любому поводу, будь то распродажа, смена сезона или какой-нибудь праздник. Сами слайды можно использовать бесконечно долго, а срок эксплуатации светодиодных проекторов может составлять до 70000 часов, а это очень много.

Слайд-мэппинг дает архитекторам ряд преимуществ в презентации проектов. Используя один макет, можно показать несколько решений. В итоге статичный макет превращается в проекционное шоу, производящее яркое впечатление на аудиторию (заказчика).

По мере развития технологий мы видим различные способы демонстрации продуктов и продвижения брендов. Слайд-мэппинг — это отличный способ привлечь внимание к объекту показа.

Является ли слайд-мэппинг более эффективным, чем традиционные методы продвижения и рекламы? Конечно!

Люди с гораздо большей вероятностью будут поражены красочной проекцией по сравнению с более традиционной рекламой. Включение проекционного мэппинга в оформление пространства может заменить другой реквизит. Вместо того, чтобы подвешивать новогодние шары в торговом центре, можно каждый раз рисовать на стенах новогоднюю сказку. Это означает, что транспортировка, хранение, настройка и демонтаж реквизита отменяется, что помогает сэкономить время и деньги. Что важно, все проекторы могут работать в полностью автоматическом режиме, включаться и выключаться по расписанию.

Но не только тематическими изображениями хорош слайд-мэппинг. Его можно использовать в качестве замены уличных фасадных прожекторов.

СЛАЙД-МЭППИНГ — ЗАМЕНА ФАСАДНЫМ ПРОЖЕКТОРАМ?

Изображение, проецируемое проектором может быть более или менее сфокусированным. Когда изображение сфокусировано, мы получаем четкую фотореалистичную картинку, а если немного «размыть» изображение, то получится эффект заливающего освещения, которое обычно достигается с помощью настенных прожекторов.

Ключевое преимущество слайд-мэппинга перед фасадными прожекторами в том, что проектор монтируется не на здание, а на расстоянии от него на удобную опору. Это означает, что стены здания не нужно сверлить, и зачастую это вообще нельзя делать, особенно когда речь заходит об объектах культурно-исторического наследия. К тому же с проекторами не нужно почти никакой коммутации. Еще одно преимущество в том, свет проектора, направленный прямо или под небольшим углом на фасад, никак не может подчеркнуть шероховатости и неровности фасада.

ВЫВОДЫ

Резюмируя вышесказанное, делаем вывод, что слайд-мэппинг – это настоящая находка для города и для бизнеса. Неограниченные возможности по части выбора изображений, масштабность проекта, ограниченная только условиями монтажа, относительная дешевизна оборудования и отсутствие необходимости в управлении системой – факторы дающие слайд-мэппингу фору и перед традиционными средствами архитектурного освещения и перед новейшими, но сложными и дорогостоящими шоу-технологиями, такими как видеомэппинг.

А самое главное, это, конечно, новизна. На сегодняшний день слайд-мэппинг не до конца освоенная ниша, и потенциал технологии со всеми возможными сферами применения еще не раскрыт. Но в ближайшее время это обязательно произойдет, в этом нет никаких сомнений.

ПРЕИМУЩЕСТВА И ДОСТОИНСТВА СЛАЙД-МЭППИНГА

• Яркая и сочная картинка
• Возможность применения там, где другая подсветка невозможна
• Не требует многочисленных согласований (проектор всегда можно смонтировать на ближайшую опору)
• Уникальность (технология только развивается)
• Всесезонность (проекторы изготавливаются с повышенным индексом IP)
• Простота монтажа
• Низкая стоимость оборудования и эксплутационных расходов (по сравнению с видеомэппингом и медиафасадами)

Все возможные эффекты слайд-мэппинга невозможно описать в рамках одной статьи, потому что эти эффекты, прежде всего, зависят от идеи, концепции автора. А мы всегда рады помочь в реализации смелых идей дизайнеров и архитекторов. И, если требуется разработать систему уличного или интерьерного освещения с применением технологии слайд-мэппинга, мы обязательно найдем решение.

Отправьте нам заявку и получите проект освещения бесплатно

Мы на выгодных условиях сотрудничаем с архитекторами и дизайнерами, сетевыми магазинами, строительными и девелоперскими компаниями, проектными организациями и дилерами. Свяжитесь с нами, и мы обсудим детали сотрудничества на особых условиях

Спасибо, мы получили Ваше
обращение и перезвоним в
ближайшее время!

В рабочий день среднее время
ожидания не превышает 15 минут

Отправка заявки завершилась неудачей, пожалуйста, повторите попытку позднее

Понравилась статья? Поделитесь ей с друзьями!

Твитнуть

Поделиться

Плюсануть

Поделиться

Запинить

Теги: Архитектурное освещение, Ландшафтное освещение, Освещение общественных пространств, Декоративное освещение

Полезная информация — На что обратить внимание, покупая проектор

Видеопроекторы имеют широкую сферу применения. Они  используются и в офисе, и в общеобразовательных учреждениях, и даже дома. Однако желание приобрести хорошее оборудование не зависит от того, для чего вы собираетесь использовать проектор. Так как же не ошибиться с выбором?

1. Количество пикселей (разрешение)

Для того чтобы подобрать показатель разрешения, определите, для чего в основном вы будете использовать проектор. Так как разрешения, полученные путем масштабирования изображения, в любом случае сказываются на его качестве.

2. Контрастность

Этот показатель указывает на соотношение наиболее ярких и наиболее темных участков изображения. Уровень контрастности зависит от способности проектора воспроизводить глубокий черный цвет. Эта задача не по силам бюджетным LCD-проекторам. Контрастность должна быть выше, если вы будете использовать проектор для домашнего просмотра фильмов. А вот для офисных моделей важнее следующий показатель.

3. Яркость светового потока

Чем более яркое изображение способен выдавать проектор, тем удобнее вам будет работать с ним в освещенных конференц-залах и аудиториях.

4. Дополнительные параметры

Если с проектором будет неудобно работать, это сведет на нет все его технические преимущества. Обратите внимание на оснащение оборудования и особенности управления.

Вес

В магазинах мультимедийного оборудования вы найдете проекторы от стационарных до «карманных», размером с телефон.

Отдавать предпочтение тому или иному варианту – личное дело покупателя. Однако не забывайте о том, что уменьшение веса часто является признаком упрощения технологической «начинки».

Расстояние фокусировки

Длиннофокусные проекторы не позволят вам получить полноценное изображение в небольшом помещении. В этом случае лучше подбирать модели с фокусным расстоянием меньше метра.

Наличие подключений

Хорошо, если помимо основных разъемов, проектор имеет несколько дополнительных, в процессе работы они могут пригодиться. Некоторые проекторы также поддерживают возможность беспроводного соединения  с компьютером.

Интернет-магазин Vdex. ru предлагает заказать видеопроекторы с гарантией от производителя для любых целей, а также необходимые аксессуары и комплектующие для интерактивного и проекционного оборудования.

На что обратить внимание, выбирая документ-камеру

Документ-камера позволяет свободно работать с печатным и наглядным материалом в любом формате. Но для того чтобы работа была действительно результативной, важно подобрать документ-камеру правильно. Чтобы не ошибиться, обязательно обратите внимание на основные параметры.

Наличие видеовыходов

Делятся на два типа – телевизионные и компьютерные. Удобно, если камера оборудована и теми, и другими. Но если вы собираетесь использовать ее только с компьютером, необходимости в этом нет.

Наличие видеовходов

VGA-вход позволяет транслировать сигнал компьютера непосредственно на проектор или интерактивную доску.

Разрешение

Подразумевается разрешение регистрирующей матрицы камеры. Минимальное значение – 790 тысяч, с учетом того, что используется современный VGA-проектор.

Оптическое увеличение

Способность плавного увеличения изображения с одновременной его детализацией существенно увеличивает стоимость оборудования. Однако и сфера применения таких документ-камер шире.

USB-интерфейс

Позволяет использовать документ-камеру в качестве сканера для создания цифровых изображений предметов демонстрации с разных ракурсов.

Наличие встроенной памяти

Позволяет создавать архивы изображений, независимые от компьютера. Некоторые камеры также поддерживают использование карт памяти.

Наличие встроенной подсветки

Позволяет получить максимально детализированное и контрастное изображение. Даже в затемненном помещении.

Наличие светового планшета

Это приспособление позволяет передавать содержимое пленок, рентгенограмм, слайдов и других прозрачных материалов. В стационарных камерах эта опция имеется по умолчанию.

Документ-камера в полной комплектации, конечно, станет идеальным инструментом для работы. Но для того чтобы не переплатить за ненужные опции лучше сразу продумать все возможные варианты использования камеры.

В интернет-магазине Vdex.ru представлены документ-камеры от производителей Mimio, Lumens, SMART, Classic Solution, eBeam, AverVision. У нас вы можете заказать высококачественное надежное оборудование с гарантией от производителя по выгодной цене.

Как выбрать проектор для своих задач

Проекторы активно используются как альтернатива монитору, причем в разных сферах — проекторы используются как часть домашнего кинотеатра, в учебных классах, в переговорных комнатах и на бизнес-совещаниях. В этой статье мы разберемся, чем проектор для дома отличается от офисного и по каким параметрам выбрать подходящую модель.

Все перечисленные в статье проекторы имеют встроенный динамик и работают по технологии DLP. Также проекторы поддерживают управление по RS-232 (или COM) при подключении к компьютеру или ноутбуку. Это позволяет менять цветовой режим, формат экрана, громкость и предустановки по заранее введенным профилям.

Помимо яркости и контрастности для всех проекторов важно разрешение.

Если проектор нужен для учебных или рабочих презентаций, важнейшая характеристика — это яркость. Обычно на время презентации в таких условиях остальное освещение не выключается: проектор должен быть достаточно ярким, чтобы изображение было видно в освещенном помещении.

Яркость — это ключевой параметр, и именно он влияет на цену проектора. Чем проектор ярче, тем более мощная у него лампа. Чем мощнее лампа, тем сильнее нужно ее охлаждать.

Для такого сценария использования достаточно проектора с яркостью от 3000 до 4000 люмен. Если проектор нужен для большого помещения, может потребоваться яркостью от 4000 люмен.

Разрешение SVGA (4:3, 800×600)

Бюджетное решение для учебы и офиса: большинство презентаций, таблиц и уроков, можно без проблем рассмотреть на проекторе с разрешением 800 на 600. Разрешение SVGA предполагает формат 4:3, который хорошо подходит для документов, таблиц, документов в альбомной ориентации и веб-страниц. Слишком мелкие детали и шрифты лучше не использовать, так как у проекторов такого разрешения недостаточно четкая картинка.

С разрешением SVGA в каталоге представлено две модели. Модели отличаются контрастностью и яркостью.

Более бюджетная модель — Benq MS527 с контрастностью 13000:1 и яркостью лампы 3300 люмен;

Модель с более высокой контрастностью и яркостью — Acer X118HP с контрастностью 20000:1 и яркостью лампы 4000 люмен.

Разрешение XGA (4:3, 1024×768)

XGA-проекторы обладают тем же самым соотношением сторон, но дают более четкую картинку за счет более высокого разрешения 1024 на 768. Это средний сегмент для учебы и офиса: подойдет в том числе и для больших таблиц, детализированных графиков и других документов с мелким шрифтом и множеством деталей.

В каталоге представлено пять моделей с разрешением XGA, они отличаются яркостью лампы и контрастностью изображения. Эти модели достаточно похожи — качество картинки будет примерно одинаковым:

— Canon LV-X310ST с яркостью лампы 3100 люмен и контрастностью 10000:1;

— Benq MX631ST с яркостью лампы 3200 люмен и контрастностью 13000:1;

— Benq MX825ST с яркостью лампы 3300 люмен и контрастностью 20000:1;

— Acer S1286Hn с яркостью лампы 3500 люмен и контрастностью 20000:1.

На порядок выше будет изображение с проекторов Acer X128HP и Benq MX611 с яркостью лампы 4000 люмен и контрастностью 20000:1 — за счет повышенной яркости и контрастности изображение будет четко видно вплоть до мелких деталей даже в сильно освещенной комнате.

Если для презентаций нужен яркий проектор, то с фильмами ситуация противоположная. Обычно домашний проектор используется при выключенном свете: для сочной картинки яркость таким проекторам тоже нужна, но здесь важен еще один параметр — контрастность.

Проектор с хорошей яркостью и контрастностью отлично передает цвета, что тоже положительно сказывается на качестве изображения.

Обратите внимание, что у проекторов для домашнего кинотеатра другое соотношение сторон и более высокое разрешение. Именно в этом и состоит наибольшая разница между офисными и домашними проекторами — смотреть фильмы на проекторе с офисным разрешением XGA или SVGA не так комфортно, как хотелось бы. Таким образом, если бюджета не хватает на домашний проектор, телевизор будет лучшим решением, чем проектор для офиса.

Разрешение WXGA (16:10, 1280×800)

Соотношение сторон таких проекторов как раз подходит для просмотра фильмов и сериалов. Обычно такими проекторами оснащают бюджетные домашние кинотеатры.

С разрешением WXGA представлена модель Canon LV-WX310ST с яркостью лампы 3100 люмен и контрастностью 10000:1, а также пять моделей Benq:

— Benq MW632ST с яркостью лампы 3200 люмен и контрастностью 13000:1;

— Benq MW826ST с яркостью лампы 3400 люмен и контрастностью 20000:1;

— Benq MW535 с яркостью лампы 3600 люмен и контрастностью 15000:1;

— Benq MW612 с яркостью лампы 4000 люмен и контрастностью 20000:1;

— Benq SW752+ с яркостью лампы 5000 люмен и контрастностью 13000:1.

При выборе из этого списка вы можете ориентироваться на цену, производителя, а также соотношение яркости или контрастности.

С разрешением Full HD (16:9, 1920×1080)

Проекторы с Full HD разрешением — это средний и дорогой сегмент домашних проекторов. Эту категорию можно условно поделить на проекторы с обычной яркостью (до 3500 люмен) и с повышенной яркостью (более 3500 люмен). Модели с повышенной яркостью подходят для просмотра не только в затемненных, но и в освещенных помещениях.

Исходя из яркости лампы можно выбрать следующие модели:

3000 люмен — Benq TH671ST или Acer H7550ST с контрастностью 10000:1 и 16000:1;

3500 люмен — Benq MH606, Benq TH535 или Benq MH550 с контрастностью 10000:1, 15000:1 или 20000:1;

4000 люмен — Benq MH733 и Acer P5530 с контрастностью 16000:1 и 20000:1;

4500 люмен — Benq MH750 с контрастностью 10000:1.

С разрешением Ultra HD (16:9, 3840×2160)

Такие дорогие и мощные проекторы используются для инсталляций, огромных помещений и актовых залов. Они обладают разрешением 4K: оно еще не повсеместно распространено и не заменило Full HD, но уже активно используется.

Среди моделей с разрешением 4K вы можете выбрать, исходя из желаемой яркости лампы:

2000 люмен — Benq W1720 и Benq W1720;

2200 люмен — Acer V6810;

3000 люмен — Benq TK800M.

Контрастность всех перечисленных выше моделей составляет 10000:1.

3D Mapping – Ansilum — Интерактивная проекционная реклама

Руководство по покупке проекторов | B&H Explora

Как и в случае со многими потребительскими товарами в наши дни, выбор проектора может быть прогулкой по парку, когда вы вооружены правильной информацией — вариантов очень много. Выбор подходящего проектора — простой процесс, если вы знакомы с этими предпосылками.

• Размер экрана (ширина, главное)
• Расстояние между проектором и экраном (проекционное расстояние)
• Оценка количества окружающего света в комнате, в которой будет использоваться проектор

В этот момент вы можете подумать: «Отлично.Но я не могу ответить ни на один из этих вопросов ». Или: «Я планирую взять свой проектор в дорогу и могу использовать его где угодно». Часто, немного обдумав, «я не знаю» можно свести на нет до обоснованного предположения. В противном случае вам не совсем повезло. Обращаясь к каждой теме, мы предложим вам лучший вариант, когда вы столкнетесь с неизвестными.

Что такое проектор?

Проектор лучше всего рассматривать как перевернутую камеру, излучающую свет из линзы, а не принимающую его.В рамках данного руководства по покупке мы будем рассматривать цифровые проекторы, то есть проекторы с видеовходами, которые выполняют те же функции, что и телевизор или компьютерный монитор, но при этом предлагают несколько преимуществ, которые могут включать:

• Размер изображения большего размера
• Повышенная портативность
• Гибкие возможности установки

Принципы, которые я изложу ниже, применимы ко всем типам проекторов. Тем не менее, это поможет начать с разделения цифровых проекторов на четыре категории:

• Карман, также называемый «пико»
• Домашний кинотеатр
• Мультимедиа
• Большое место проведения и стационарная установка (подмножество мультимедиа)

Очевидно, будет совпадение, и не все модели легко впишутся в определенную категорию.Например, домашний кинотеатр и мультимедийные проекторы очень похожи. В большинстве случаев из вашего приложения будет ясно, какой тип вам нужен. Презентации в зале заседаний: это будет мультимедиа. В гостиной: домашний кинотеатр. Для лекционного зала на 500 человек: большая площадка. Сверхпортативный, где допустим небольшой размер экрана: карманный или пикопроектор.

Карманные проекторы

Карманные проекторы ультрапортативны, некоторые не намного больше смартфона, некоторые напоминают миниатюрные мультимедийные проекторы.Их лучше всего рассматривать как замену монитору компьютера или небольшому телевизору, которые вы можете взять с собой. Поскольку они обычно используют светодиодные лампы, чтобы избежать высокого энергопотребления и громоздких систем охлаждения, они приносят в жертву портативность, которую они приносят, размером изображения. Яркость будет подробно обсуждаться ниже, но для сравнения пикопроекторы обычно имеют яркость от 25 до 1500 ANSI люмен, тогда как нормальные мультимедийные проекторы начинаются с 2500 люмен. У них также, как правило, отсутствует оптический зум, а это означает, что вам нужно будет гибко размещать проектор, чтобы получить желаемый размер изображения.

Мультимедийные проекторы

Мультимедийные проекторы представляют самую большую категорию и наиболее широко продаются в B&H. Мультимедийные проекторы универсальны и используются для всего, от презентаций PowerPoint до просмотра видеоклипов и слайд-шоу на свадьбах. Обычно их считают портативными, они весят от 3 фунтов для ультратонких моделей и затем увеличиваются. Их яркость составляет от 2500 до 4500 люмен или около того. У них практически всегда есть зум-объективы; однако диапазон масштабирования обычно короче, чем у их аналогов домашнего кинотеатра: от 1,2x до 1,5x (по сравнению с 2x в области домашнего кинотеатра). Это означает, что при выборе необходимо проявлять особую осторожность, чтобы убедиться, что размер экрана совместим с проекционным соотношением проектора . Мультимедийные проекторы предлагают широкий выбор входов. VGA по-прежнему является основным продуктом, но доступны цифровые входы, такие как HDMI, DVI, DisplayPort и даже SDI. Многие также функционально поддерживают интерактивные и беспроводные презентации, а также возможность проводить презентации без компьютера.

Мультимедийные проекторы обычно соответствуют компьютерным (VESA) разрешениям, а не разрешениям видео SD или HD. Эти разрешения включали SVGA (800 x 600), XGA (1024 x 768), WXGA (1280 x 800) и WUXGA (1920 x 1200). Самым популярным разрешением является WXGA, которое хорошо подходит для презентаций PowerPoint, а также для видео высокой четкости.

Короткофокусные проекторы

Важная подкатегория мультимедийных проекторов — короткофокусные и ультракороткофокусные.Как правило, коэффициент броска менее 1: 1 считается коротким. Наиболее распространенные коэффициенты броска — 0,5: 1 и 0,3: 1, причем последнее соответствует отличию от «ультракороткого броска». Короткофокусные проекторы почти никогда не имеют зум-объективов, а в случае ультракороткофокусных проекторов используют зеркало, на которое сначала проецируется изображение, а затем отражается на экране. Они подходят для настенного, а не потолочного монтажа и предназначены для установки очень близко к экрану: от 18 дюймов до 2 футов.Короткофокусные проекторы чаще всего используются в классах и идеально подходят для работы с цифровыми досками. У кого-то может возникнуть соблазн разместить короткофокусный проектор подальше от рекомендованной пары футов, чтобы получить очень большое изображение в небольшом пространстве (конечно, при достаточно низком уровне внешней освещенности). Скорее всего, это не сработает, поскольку короткофокусные проекторы сильно искажают трапецеидальные искажения при использовании за пределами рекомендованного диапазона расстояний, и для получения неискаженного изображения потребуется очень креативный монтаж.Поскольку они предназначены для экранов меньшего размера (8 футов шириной или меньше), короткофокусные проекторы обычно имеют максимальную яркость 3000 люмен. Если вам нужен проектор с большей яркостью и у вас ограниченное пространство, вам нужно будет выбрать проектор с фиксированной установкой и сменными объективами. См. Epson PowerLite 675W в качестве примера ультракороткофокусного проектора с отдельно продаваемым настенным креплением.

Проекторы для домашнего кинотеатра

Настоящие проекторы для домашнего кинотеатра — в отличие от кроссоверов мультимедиа / домашнего кинотеатра, которые с точки зрения функциональности могут рассматриваться как мультимедийные проекторы — делают упор на качество изображения превыше всего.Они имеют более низкую яркость — скажем, в среднем 1800 люмен — и имеют самый большой зум среди всех типов проекторов со встроенными объективами.

для домашних кинотеатров часто имеют низковольтное управление (LVC), поэтому включение и выключение проектора может привести к тому, что экран поднимется или опускается, или открывается и закрывается, если это неподвижная рамка, закрытая шторами. Для достижения максимально тихой работы они имеют более эффективные или более сложные системы охлаждения, что делает их относительно громоздкими и, в некоторых случаях, неспособными поддерживать перевернутую (перевернутую) установку.Они также являются самым дорогим типом проекторов с точки зрения технических характеристик. Большинство из них — Full HD, а некоторые — 4K (на самом деле, настоящий DCI 4096 x 2160 4K). Но будьте осторожны. Компании часто относят то, что по сути является модернизированными мультимедийными проекторами, к категории домашних кинотеатров. Яркими признаками подделки являются высокий уровень светового потока (более 3000 люмен), разрешение VESA, а не собственное разрешение HD-видео (например, WXGA и WUXGA), а также зум меньше 2x.

Если вы хотите получить отличное изображение, можете блокировать весь окружающий свет и работаете с размером экрана до 100 дюймов или около того, проекторы для домашних кинотеатров — отличный выбор.В противном случае вам может быть лучше подойдет более яркий мультимедийный проектор, даже если вы планируете использовать его в домашнем кинотеатре.

Где мой 4K?

Следует признать, что 4K не так быстро завоевал популярность в проекторах, как телевизоры и компьютерные мониторы. Поскольку большинство ЖК-чипов и DLP-чипов производятся для аудио / видео, а не для потребительского рынка, скорее всего, нет необходимости расширять границы разрешения. У вас по-прежнему есть возможности для просмотра контента 4K без особых компромиссов.Например, домашний кинотеатр Epson PowerLite 5040UB оснащен технологией «смещения пикселей», которая увеличивает его видимое разрешение, превышающее 1920 x 1080 пикселей каждого из трех ЖК-чипов.

3D все еще «вещь?»

Производители бытовой электроники открыто признают, что отказались от 3D. Вы все еще можете хотеть 3D. В таком случае вам, вероятно, придется поискать проектор для домашнего кинотеатра. Многие мультимедийные проекторы претендуют на то, чтобы быть «готовыми к 3D» — в большинстве случаев это означает функцию «DLP Link», технологию 3D, которая работает только с некоторыми компьютерными видеокартами и программным обеспечением.Проекторы для домашних кинотеатров с большей вероятностью предложат то, что вам действительно нужно, — поддержку HDMI 3D, чтобы вы могли использовать их с проигрывателями Blu-ray. Выбирая 3D, имейте в виду, что вы фактически уменьшаете яркость вдвое. В качестве альтернативы покупке 3D-готового проектора вы также можете использовать комбинацию двухпроекторного «наложения» и поляризационных фильтров. В этом случае требуется специальный процессор для демультиплексирования потоков для левого и правого глаза из сигнала HDMI.

Проекторы для стационарных и больших помещений

Проекторы для стационарных установок и проекторы для больших помещений часто входят в комплект поставки мультимедийных проекторов.Это самый яркий тип, доступный на потребительском рынке, с яркостью от 4500 люмен до 20 000 и более. Инсталляционные проекторы обычно не считаются портативными, и их установка требует времени. В большинстве случаев они оснащены системами сменных линз, что делает их наиболее адаптируемыми с точки зрения проекционного расстояния. Обычно они используются в лекционных залах, кинотеатрах, молитвенных домах, стадионах и других подобных местах, где требуется просмотр для больших групп. Помимо больших размеров экрана, они используются в условиях, когда окружающий свет не регулируется.Многие также поддерживают «наложение», что означает, что выходной сигнал двух или более проекторов может быть объединен для увеличения яркости по сравнению с тем, что может достичь один проектор. В качестве альтернативы можно использовать «смешивание краев» — проекционный эквивалент видеостены — для увеличения общего разрешения или создания настраиваемых соотношений сторон.

Из-за своего веса и характера систем линз, которые они используют, в большинстве случаев монтажные проекторы должны быть спроектированы интегратором и требуют установки профессионалом.

Теперь мы подошли к реализации трех частей информации, упомянутых ранее.

Почему имеют значение размер экрана и расстояние до экрана? Или: Что такое коэффициент выброса?

имеют очень важную характеристику, называемую «проекционное отношение». Проекционное отношение — это характеристика, которая определяется первыми двумя частями информации в уравнении:

• Как далеко находится проектор от экрана (проекционное расстояние)?
• Насколько широкий экран?

Например:

• Ширина экрана: 10 футов
• Расстояние от проектора до экрана: 15 футов
• Требуемый коэффициент броска: 1.5: 1

Таким образом, первым шагом в выборе проектора является определение ширины экрана и расстояния от него до проектора — как только вы это сделаете, ваш выбор значительно сузится. Конечно, у вас может быть гибкость. Возможно, ваше пространство позволяет вам установить проектор в любом месте на потолке. В этом случае, хотя технически вы можете выбрать любой проектор, который вам нужен, вам следует подумать о том, чтобы установить проектор как можно ближе к экрану.Свет подчиняется закону обратных квадратов, то есть интенсивность света обратно пропорциональна квадрату расстояния. С точки зрения непрофессионала, чем ближе вы сможете установить его, тем меньше люменов вам понадобится для проецирования четкого изображения. Другая крайность — это случай, когда у вас есть существующее крепление, установленное на потолке, которое вы хотите использовать повторно. В этом случае вам нужно будет найти проектор с точным соотношением сторон проекции, определяемым положением крепления по отношению к ширине экрана.

Размер экрана

Проекторные экраны заслуживают отдельного руководства по покупке. Однако в этот момент многие из вас по понятным причинам задаются вопросом: «Если я начинаю с нуля, как мне узнать, какой размер экрана мне выбрать?» Быстрое и очень грубое практическое правило — умножить расстояние до «наименее любимого зрителя» — то есть человека, наиболее удаленного от экрана, — на 1/5. Итак, если ваш LFV будет находиться на расстоянии 50 футов, вам понадобится экран высотой 10 футов.

Но что, если вы не знаете? Или что, если проектор используется в дороге? Следует приложить все усилия, чтобы выяснить это, поскольку нет ни «стандартного» проекционного экрана, ни стандартного размера экрана.На бумаге мультимедийные проекторы со встроенными объективами не сильно различаются. В основном они варьируются от 1,3: 1 до 3: 1, тогда как проектор с фиксированной установкой со сменными объективами может иметь параметры объектива от 0,8: 1 до 15: 1. Возможно, вы решили рискнуть, поскольку все они примерно одинаковы. Это может сработать, но помните, что даже превышение расстояния всего на фут на 10-футовом экране может привести к отключению важной части презентации.

Если вы действительно не можете узнать, у вас есть два варианта: пружина для модели с большим увеличением — что будет стоить дороже — или ошибка в сторону более короткого хода.Имейте в виду, что это не совсем короткий бросок — у них нет зума, и они чрезмерно трапецеидальные искажения, если их не правильно расположить. Но что-то ближе к 1,3: 1 части спектра. Почему? Потому что зачастую поднести проектор ближе к экрану будет не так сложно, как подальше от него.

И, наконец, имейте в виду, что throw основан на собственном соотношении сторон. Если по какой-то причине вы устанавливаете проектор на более узкое соотношение сторон, чем исходное, проектор будет иметь более длинный диапазон проекции.

Откуда исходит свет проектора?

в основном используются лампы двух технологий: светодиодные и металлогалогенные. Светодиодные лампы по-прежнему редко встречаются за пределами карманных проекторов. Почти все остальные используют галогениды металлов, форму вольфрамовых ламп, срок службы которых обычно составляет от 2000 до 5000 часов при использовании с настройкой яркости по умолчанию. В нескольких системах используются гибридные технологии, которые дополняют светодиоды лазерным источником света.

Какая яркость мне нужна?

Хотя проекционное отношение очень важно, яркость — самая важная характеристика, которую нужно получить правильно.И здесь уместна третья часть информации, которую я упомянул — количество окружающего света. Получение достаточного количества света от проектора часто является самой большой проблемой, но помните, что почти невозможно получить слишком яркий проектор. Если проектор когда-либо становится «слишком ярким», вы всегда можете просто уменьшить яркость. Но создание слишком тусклого проектора ярче … удачи!

В идеальном мире, в котором мы не живем, проекторы всегда использовались бы в полной темноте. Чем больше окружающего света вы добавляете, тем меньше вы уменьшаете контраст и размываете изображение. Даже более яркий проектор решает проблему только частично, поскольку окружающий свет смешивается с более темными частями изображения, делая их мутными. Если вам необходимо использовать проектор при окружающем освещении, вы никогда не получите идеального изображения, но возможно, по крайней мере, получить видимое изображение.

Яркость проектора измеряется в люменах ANSI (для краткости — люменах).Для расчета необходимого количества люменов необходимо знать расстояние проецирования, ширину изображения, количество окружающего света в комнате и отображаемый контент. Самый простой способ выяснить это — использовать калькулятор проекций, программный инструмент, который вычисляет числа за вас. Многие производители проекторов предоставляют калькуляторы на своих сайтах. В противном случае Projector Central — отличный ресурс, предлагающий калькуляторы проекции почти для каждой модели проектора.

Вот несколько примеров количества люмен, которое вам может понадобиться.

• Гостиная, в которой можно полностью выключить свет: от 1500 до 2000 люмен
• Школьный класс или зал заседаний, где свет можно приглушить, если не полностью погасить: не менее 3000 люмен
• Лекционный зал, церковь или другое более крупное место, или среда с ярким окружающим освещением: не менее 4500 люмен
• Кинотеатр или стадион: 20 000 люмен или более

Посмотрев на калькулятор, вы могли заметить, что яркость измеряется в фут-свече.Без люксметра как можно узнать, сколько фут-свечей освещено в комнате? Здесь в игру вступают немного рассудительности и здравого смысла. Считаете ли вы его «хорошо освещенным» (50 фут-свечей), умеренно освещенным (20 фут-свечей) или тускло освещенным (менее 5 фут-свечей)? Или здесь яркий солнечный свет? Если установка предназначена для критического просмотра, я бы рекомендовал приобрести экспонометр и тщательно измерить. Но для большинства практических повседневных задач будет достаточно приблизительной оценки с ошибкой на стороне слишком яркого.

Следует также учитывать содержание. Вы проецируете белый текст песен на сплошной темный фон? Или фотографии в картинной галерее показываете? В первом случае контраст изображения настолько высок, что вы можете обойтись более слабым проектором. В последнем случае вы, вероятно, захотите сохранить все тональные нюансы, и, следовательно, вам потребуется больше люменов.

Если вы не знаете, где будет использоваться проектор, выберите самый яркий из возможных, который вы можете себе позволить с комфортом.Однако есть вероятность, что немного подумав, вы сможете сделать разумную оценку настройки. Например, если вы путешествуете по продукту, проводите тренинги с группами до 20 человек в разных компаниях, 3000 люмен может хватить, если вы не встретите окна без жалюзи. Если у вас есть комната без жалюзи или вы пытаетесь проецировать изображение на улицу при дневном свете, имейте в виду: ни один проектор не может быть достаточно ярким. Вы просите проектор сделать то, для чего он просто не был создан.

Наконец, если проектор используется для критического просмотра, обязательно исключите окружающий свет из настройки. Если это невозможно, то в качестве альтернативы следует использовать телевизоры или мониторы (возможно, в виде «видеостены»). Окружающий свет не только ухудшает изображение, но и изменяет его, потенциально отменяя любую тщательную калибровку проектора или работу по цветокоррекции самого изображения. Проекторы, вероятно, не идеальны для критического просмотра в первую очередь, но особенно когда в комнате много света.

Яркость цвета?

Если не указано иное, характеристики яркости, вероятно, основаны на измерении «яркости белого» выходного сигнала (люмены ANSI). Это может ввести в заблуждение, потому что способ, которым системы визуализации визуализируют цветные изображения, может снизить эффективную яркость. Чтобы обеспечить более реалистичное значение, некоторые проекторы предлагают дополнительную спецификацию «яркости цвета».

Теперь, когда вы знаете коэффициент проекции и яркость, вы можете учитывать второстепенные факторы, такие как разрешение и коэффициент контрастности.

Какое разрешение мне нужно?

Разрешение имеет значение, но, возможно, меньше, чем вы думаете. Большинство проекторов в наши дни имеют наименьшее разрешение XGA (1024 x 768), формат с соотношением сторон 4: 3, который давно является основным продуктом для презентаций PowerPoint. Некоторые модели начального уровня по-прежнему имеют формат SVGA (800 x 600), а карманные проекторы иногда имеют необычное низкое собственное разрешение, которое производители скромно признают. Из-за видео высокой четкости все более широкоформатные форматы, начиная с WXGA (1280 x 800) и 720p, вытесняют устаревшие стандарты 4: 3.

Лично я бы не рекомендовал переходить ниже XGA. При SVGA и более низких разрешениях пикселирование изображения будет очень заметным. Кроме того, многие компьютерные программы даже для работы требуют разрешения как минимум XGA. Вы можете обмануть и настроить компьютерный вывод проектора на XGA, и позволить проектору масштабировать изображение до его собственного разрешения; однако изображение будет выглядеть размытым, а мелкий текст будет нечитабельным.

В домашних кинотеатрах соотношение размера экрана и расстояния до зрителя намного меньше, чем в других приложениях — здесь изображение с более высоким разрешением окупается.В противном случае XGA, вероятно, подходит в качестве исходного уровня, хотя повышение значения никогда не повредит. В идеале я бы порекомендовал начать с WXGA и подниматься оттуда. Даже если вы являетесь пользователем PowerPoint, увеличение до 16:10 не повредит, к тому же вы будете готовы, если захотите просматривать HD-видео в будущем. Для специальных приложений, таких как демонстрация фотографий, вам потребуется более высокое разрешение: не менее 1600 x 1200 (UXGA) для 4: 3 или 1920 x 1200 для 16:10 (WUXGA), если не лучше. В случае домашнего кинотеатра действительно вопрос, стоит ли инвестировать в 4K или нет, поскольку почти все проекторы для домашних кинотеатров в любом случае имеют разрешение не ниже Full HD (1920 x 1080).

Если вы действительно хотите быть научным в вопросах разрешения, быстрый поиск в Интернете обнаружит множество калькуляторов разрешения, в которые вы можете указать размер экрана и расстояние просмотра, и калькулятор выдаст разрешение. Это здорово, но, как и в случае с яркостью, действительно нужно учитывать контент, а калькулятор не может этого сделать. Сильно сжатое видео YouTube может выглядеть как мусор, независимо от того, на чем вы его пытаетесь показать. С другой стороны, если вы собираете кинозал для продюсерской компании, 4K вряд ли сможет его сократить.

Следует ли мне заботиться о контрастности?

— вероятно, самая бессмысленная спецификация, которую вы найдете. Как и HDTV, проекторы используют так называемый «динамический контраст» для повышения качества изображения на бумаге. Динамический контраст означает сравнение самого глубокого черного с полностью уменьшенной яркостью для изображения A с самым ярким белым с полностью увеличенной яркостью для изображения B. В отличие от телевизоров, поверхность экрана играет важную роль в контрасте. Некоторые экраны имеют высококонтрастную отделку за счет уменьшения углов обзора.Кроме того, любой внешний свет снизит эффективный коэффициент контрастности до двузначных цифр. В оптимальных условиях просмотра высокая контрастность (10 000 и более) является благом. Но при более чем тривиальном количестве окружающего света коэффициент контрастности 500: 1 и коэффициент контрастности 100 000: 1 не дадут видимой разницы.

Новые технологии: HDR

В контексте дисплеев для домашних кинотеатров HDR (High Dynamic Range) нацелен на обеспечение динамического контраста, который работает, и подкрепляется цветовым пространством с большим охватом, чтобы сделать изображения действительно яркими.На данный момент идет небольшая война форматов с HDR10 и Dolby Vision в качестве альтернативных стандартов. На бумаге каждая предлагает:

Dolby имеет небольшое преимущество в производительности, в то время как HR10 является открытым стандартом, который может получить более широкое распространение. Конечно, ничто не мешает устройствам поддерживать и то, и другое. Следует отметить, что устройства, заявляющие о поддержке любого из этих стандартов, могут не обеспечивать полную поддержку. Целевая пиковая яркость 4000 нит, например, применяется к дисплеям с задней подсветкой, но не может быть переведена в область проектора по причинам, обсуждаемым в разделе «Какая яркость мне нужна?» раздел этой статьи.Кроме того, некоторые устройства ошибаются в цветовом пространстве и глубине цвета. Поэтому обязательно изучите все спецификации, а не только поддерживаемые стандарты, чтобы гарантировать полное соответствие.

Чтобы полностью оценить HDR, понадобится полная цепочка HDR. Проигрыватель Blu-ray, телеприставка или потоковое устройство, сам проектор и воспроизводимый контент должны поддерживать один и тот же стандарт HDR. В настоящее время более распространен непатентованный HRD10, хотя, если прошлые войны форматов являются хоть одним признаком, то все еще в воздухе.Примером проектора, поддерживающего HDR10, является домашний кинотеатр Epson PowerLite 5040UB.

Что такое коррекция трапецеидальных искажений и сдвиг объектива?

У большинства проекторов есть как минимум вертикальная, если не горизонтальная коррекция трапецеидальных искажений; некоторые даже предлагают сдвиг объектива. Конечно, все мы знакомы с трапециевидным «эффектом трапецеидального искажения» — изображение выглядит шире вверху, когда проектор расположен слишком низко, или шире с одной стороны, когда проектор смещен по горизонтали от центра.Коррекция трапецеидальных искажений исправляет это до определенного указанного процента. Ограничение коррекции трапецеидальных искажений заключается в том, что она выполняется цифровым способом, как цифровой зум на видеокамере. Чем больше вы применяете, тем сильнее ухудшается качество изображения. Если вы установите или разместите проектор так, чтобы объектив не находился ниже нижней части экрана или выше верхней части экрана (при условии прямого угла по отношению к экрану), все должно быть в порядке. Если вы начнете выходить за рамки обычной ситуации монтажа (или будете складывать друг друга или смешивать края), вам серьезно стоит подумать о выборе проектора со сдвигом объектива.Сдвиг объектива служит той же цели, а затем и некоторому, позволяя вам «переставлять» изображение оптически без потери качества. Чтобы получить сдвиг объектива, вы, вероятно, смотрите на домашний кинотеатр высокого класса или проектор с фиксированной установкой.

DLP по сравнению с ЖК-дисплеем: что лучше?

Сегодня в большинстве проекторов используются три системы визуализации: DLP, LCD и одна, о которой вы, возможно, не слышали — 3LCD Refctive. Между DLP и ЖК-дисплеем в наши дни это действительно проблема.ЖК-дисплей не имеет «эффекта радуги»; DLP немного меньше эффекта «ширмы-двери» и лучше контрастирует. Кроме того, ЖК-дисплей имеет небольшое преимущество в надежности, поскольку в системе формирования изображения отсутствуют движущиеся части, тогда как однокристальный DLP использует вращающееся цветовое колесо и микрозеркала. ЖК-панели по-прежнему могут выходить из строя, но чаще это происходит из-за битых пикселей, а не из-за катастрофического отказа, как когда перестает работать цветовое колесо DLP. Если вы используете проектор в удаленном режиме, где его сложно заменить или обслужить, выберите ЖК-дисплей.В противном случае ЖК-дисплей или DLP не должны быть решающим фактором.

В некотором смысле проигравший, 3LCD Reflective — найденный в вариантах LCoS (жидкий кристалл на кремнии), LCoQ (жидкий кристалл на кварце) и SXRD (кремниевый X-tal Reflective Display) — предлагает лучшее из обоих миров. Некоторые из вас могут смутно вспомнить проекционные HD-телевизоры с LCoS. 3LCD Reflective — это отражающая технология, подобная DLP, но в этом случае свет отражается от ЖК-панели с силиконовой или кварцевой подложкой, а не от микрозеркал.Эта система в настоящее время утверждает, что производит наименьший эффект дверного экрана и, поскольку она является ЖК-дисплеем, свободна от эффекта радуги и других артефактов движения, связанных с цветовым кругом.

Какое соединение мне нужно?

HDMI или адаптируемое к HDMI соединение сегодня является стандартом де-факто . Многие существующие аудио- и видеосистемы подключены к VGA, поэтому все еще существует вариант использования этой устаревшей аналоговой технологии. Помимо VGA, мультимедийные проекторы по-прежнему предлагают аналоговые разъемы SD, такие как S-video и композитное видео, на случай, если они вам понадобятся.Проекторы для домашних кинотеатров, ориентированные на новейшие потребительские гаджеты, могут иметь только HDMI (плюс другие «умные» возможности подключения). В проекторах для больших помещений широко распространен SDI — стандартный видеотранспорт, используемый в вещательном телевидении, поскольку он предлагает более простую кабельную разводку, более простую маршрутизацию и переключение и поддерживает более длинные кабели, чем HDMI.

Один совет для установки: не используйте HDMI на расстоянии более 25 футов. Есть кабели HDMI, которые длиннее, но чем длиннее, тем больше кабель действует как антенна, улавливая радиочастотные сигналы.По какой-то причине кажется, что 25 футов — это место, где надежность падает со скалы. Если вам нужно отправить HDMI дальше, вы можете использовать балуны, специальные блоки преобразователей, которые изменяют сигнал, чтобы он мог проходить по сбалансированному (то есть устойчивому к помехам) типу кабеля, чаще всего Ethernet.

MHL

Многие проекторы потребительского рынка, такие как Epson PowerLite 1264, теперь поддерживают MHL. MHL — это не разъем как таковой, а стандарт для интеллектуального подключения различных устройств, особенно мобильных, к дисплеям.Разъем на стороне дисплея обычно HDMI, а разъем на стороне устройства может быть другим. Micro-USB или USB Type-C — норма для совместимых смартфонов и планшетов. Полная спецификация MHL допускает такие функции, как видео 8K со скоростью 120 кадров в секунду, многоканальный звук, управление устройством с помощью одного пульта дистанционного управления, произвольный ввод / вывод данных USB и многое другое. Конечно, устройства с MHL не обязательно будут реализовывать эти функции. Однако наиболее актуальные сегодня на практике — выход HDMI для мобильных устройств и возможность управления медиаплеером вашего устройства с помощью телевизора / универсального пульта ДУ — являются стандартными.

USB, сети и Интернет вещей

По мере конвергенции технологий проекторы становятся умнее и подключаются друг к другу. Помимо MHL, проекторы могут быть объединены в сеть или иным образом связаны с компьютерами различными способами. Классическим механизмом является RS-232 и старый последовательный стандарт, обеспечивающий централизованное управление, чаще всего с использованием такой системы, как Crestron. Совсем недавно был добавлен Ethernet, опять же в основном для обеспечения удаленной работы, но по локальной сети (LAN), а не по выделенной проводке RS-232.В наши дни проекторы оснащены USB, Wi-Fi, встроенными медиаплеерами и многим другим. Это означает, что ими можно не только управлять удаленно (даже за пределами площадки), но и поддерживать презентацию напрямую с других компьютеров / устройств в сети или в пределах досягаемости. Для небольших конференц-залов вы даже можете иметь возможность «ad hoc» подключить компьютер или мобильное устройство напрямую к проектору без поддержки сети. Вы даже можете напрямую подключить USB-накопитель и показывать изображения, PowerPoints и другой контент без компьютера.Epson PowerLite 1781W предлагает многие из этих функций в тонком форм-факторе, идеально подходящем для мобильных пользователей.

Беспроводное видео

Беспроводное видео — один из наиболее востребованных входов. В некоторых проекторах он есть, как правило, в виде дополнительного USB-ключа. Но поскольку видео обычно необходимо сжимать и из-за наличия такого количества конкурирующих беспроводных устройств, особенно беспроводных маршрутизаторов, беспроводной интерфейс на многих проекторах рекомендуется только для PowerPoint, фотографий или демонстрации относительно статической компьютерной графики, а не для полной видео с частотой кадров.Кроме того, радиус действия беспроводных адаптеров проектора обычно ограничен 30-футовой прямой видимости. Если вам действительно нужно отправлять видео по беспроводной сети, есть сторонние варианты, которые могут это сделать, а некоторые даже без сжатия. Домашний кинотеатр Epson PowerLite 5040Ube поставляется в паре с комплектом беспроводного передатчика / приемника HDMI, что делает его отличным выбором в тех случаях, когда домашний кинотеатр не позволяет использовать проводку HDMI.

Могу ли я положиться на встроенные динамики проектора?

, как и телевизоры, не созданы для обеспечения хорошего звука; часто ограничиваются динамиками мощностью 1 или 3 Вт, что в большинстве ситуаций не поможет.Как правило, рекомендуется приобретение отдельной звуковой системы — даже портативных компьютерных колонок. Если вам действительно нужно удобство универсального решения, выберите проект, в котором есть динамик мощностью не менее 10 Вт, например Epson Home Cinema 3700.

Вывод: Откуда берется качество изображения?

Скорее всего, вы хотите получить изображение наилучшего качества за свои деньги, и, вероятно, кажется, что мы избегаем этого вопроса, вместо этого говоря о скучных, но важных практических вещах, таких как коэффициент проекции и люмен.К этой жалобе есть два аргумента.

1. Если выбранный проектор недостаточно яркий, качество изображения все равно пострадает. Если будет выброшено изображение неправильного размера, пострадают впечатления от просмотра.
2. Качество изображения трудно измерить, поскольку оно вообще может быть измерено объективно. А во многом «качество изображения» просто субъективно.

Что касается аргумента 1, я уверен, вы согласитесь, что я уже сказал достаточно. Обращаясь к пункту 2, если вы знаете, какая яркость и коэффициент проекции вам нужны, я бы посоветовал вам, чтобы два проектора с сопоставимыми характеристиками по одинаковой цене работали почти одинаково.Подбрасывание монеты может показаться не самым разумным способом принять решение о покупке, но как только вы определили, какие функции являются обязательными, и определились с ценой, вы уже сделали все возможное, чтобы сделать разумный выбор. Независимо от того, сузили ли предыдущие шаги ваши варианты до одной или десяти, будьте уверены, что бы вы ни выбрали из оставшихся, будет лучшим выбором для вас .

На вынос

• Проектор — правильный выбор? Если вам нужно добиться большего размера экрана и / или если мобильность является ключевым моментом, тогда да.
• Когда проектор не использовать: Проекторы предназначены для экранов. Их не следует использовать для работы по цветокоррекции или критической оценки. Кроме того, они лучше всего работают при слабом освещении. Если у вас яркий, неконтролируемый окружающий свет, особенно солнечный свет, рассмотрите альтернативу.
• Узнав размер экрана, определите проекционное соотношение на основе ширины экрана и расстояния между проектором и экраном.
• Если размер экрана не известен заранее, выберите проектор с большим увеличением или проектор с меньшим углом обзора.В большинстве случаев подойти ближе, чем отойти дальше.
• Принимая во внимание размер экрана, расстояние проецирования и количество окружающего света в комнате, используйте калькулятор проекции, чтобы определить необходимую минимальную яркость в люменах.
• Если вы не можете рассчитать необходимую яркость, подумайте о самом ярком проекторе, который вы можете получить в разумных пределах.
• Принимая во внимание контент, который вы будете показывать, и расстояние до среднего члена аудитории, определите минимальное необходимое вам разрешение.WXGA обычно безопасен для мультимедиа, хотя переход до 1080p и выше определенно не повредит (кроме, может быть, вашего бумажника). Для домашнего кинотеатра вам всегда понадобится 1080p; и может даже захотите рассмотреть 4К.
• Учитывайте любые дополнительные функции, которые могут вам понадобиться, например, возможность показывать презентацию с USB-накопителя или мобильного устройства.

Не переживайте, если после описанного выше процесса исключения ваш поиск обнаружит слишком много вариантов — скорее всего, любой из них подойдет вам.

Глоссарий

Яркость (люмен)

Яркость проектора измеряется в ANSI люменах (сокращенно люменах). Поскольку рейтинг люменов часто измеряется путем снятия показаний в отражении от экрана, а не непосредственно от света, исходящего от линзы, существует достаточно места для подделки чисел. Это связано с тем, что разные поверхности экрана имеют разные характеристики отражательной способности, и вы, вероятно, можете догадаться, какие поверхности предпочитают производители проекторов, оценивая свои собственные продукты.Вдобавок ко всему, центр изображения в некоторой степени ярче, чем края, поэтому производители будут измерять от центра (в некоторых случаях они достаточно честны, чтобы признать, что они берут центральное значение, но обычно это касается профессиональных моделей, которые компании знают, что конечный пользователь изучит их более внимательно).

Мультимедийные проекторы имеют яркость от 2500 люмен до примерно 4500 люмен или около того, хотя граница между мультимедиа и стационарной установкой становится размытой. Итак, вы можете увидеть то, что рекламируется как мультимедийный проектор с яркостью до 6500 люмен.Раньше проекторы для домашних кинотеатров светились около отметки 2000 люмен, но в последние годы стало появляться все больше и больше моделей с высокой яркостью. На момент написания этой статьи пико (карманные) проекторы, поскольку они используют светодиодные лампы, имеют яркость 1000 люмен или меньше; некоторые из них достигают 10 люменов, что соответствует яркости Maglite. На другом конце спектра, если вы хотите построить типичный кинотеатр, вам нужно 20 000 люмен или больше.

DLP

DLP — это цифровая обработка света.Есть два типа: одночиповый и трехчиповый. Однокристальный DLP является наиболее распространенным и использует комбинацию цветового круга и микрозеркал для генерации изображения. Его историческое преимущество перед ЖК-дисплеем состоит в том, что он может воспроизводить лучшие цвета и контраст, поскольку колесо теоретически может быть окрашено для воспроизведения любого желаемого значения цвета или оттенка. Кроме того, благодаря усовершенствованию конструкции микрозеркал между пикселями стало меньше пространства, поэтому вы с меньшей вероятностью ощутите так называемый «эффект двери-экрана». Недостатком DLP по сравнению с LCD является артефакт, известный как «эффект радуги».«Однако последние DLP-проекторы вращают цветовое колесо так быстро, что эффект радуги практически невозможно ощутить.

Трехчиповый DLP встречается редко и отказывается от цветового круга в пользу трех массивов микрозеркал, по одному для каждого основного цвета. В некотором смысле трехчиповый DLP — лучшее из обоих миров: устранение эффекта радуги при сохранении разумного расстояния между пикселями. Тем не менее, эта технология обычно считается дорогостоящей и используется нечасто.

Сшивка кромок

Edge blending позволяет безупречно объединять изображения от двух или более проекторов для получения одного большего изображения.Смешение краев является проекционным эквивалентом видеостены и может быть полезно для творческих приложений, позволяя создавать нестандартные соотношения сторон. Смешение краев может быть встроенной функцией, или может использоваться сторонний видеопроцессор. В любом случае проекторы должны быть одной модели и должны быть тщательно откалиброваны, чтобы изображения совпадали.

Гибридная (светодиодная / лазерная) лампа для проектора

Для получения более высокой яркости, чем это возможно в настоящее время при использовании исключительно светодиодной лампы, при сохранении приемлемого CRI (индекса цветопередачи) в некоторых проекторах используются «гибридные» лампы, сочетающие в себе светодиод с массивом зеленых лазеров, объединенные с помощью обратного светоделителя. .Преимущество этой технологии — источник света, который не перегорает и обеспечивает меньшее энергопотребление по сравнению с традиционными металлогалогенными лампами той же яркости. Недостатком является то, что полученный индекс цветопередачи остается ниже, чем у металлогалогенных ламп. Поэтому эта технология используется в проекторах, ориентированных на «презентацию», то есть для презентаций PowerPoint и аналогичных приложений. Проектор, оптимизированный для воспроизведения видео, демонстрации фотографий или чего-либо еще, где требуется хорошая цветопередача, будет использовать одну или несколько металлогалогенных ламп.

Коррекция трапецеидальных искажений

Коррекция трапецеидальных искажений — это цифровой процесс, который противодействует эффекту трапецеидального искажения до определенного процента. Большинство проекторов имеют только вертикальную коррекцию трапецеидальных искажений, некоторые — горизонтальную и вертикальную. «Эффект трапецеидального искажения» (или «трапецеидальность») приводит к тому, что проецируемое изображение становится шире вверху, когда проектор расположен слишком низко, или шире с одной стороны, когда проектор смещен по горизонтали от центра. Коррекция вертикального трапецеидального искажения устраняет трапецеидальные искажения, когда проектор находится слишком низко или слишком высоко, но требует горизонтального центрирования.Горизонтальная коррекция компенсирует смещение проектора по горизонтали от центра. Некоторые проекторы требуют ручной настройки, а некоторые рассчитывают требуемую коррекцию автоматически.

Недостатком коррекции трапецеидальных искажений является то, что, поскольку это цифровой эффект, чем больше применяется коррекция, тем больше уменьшается разрешение, что немного похоже на цифровой зум на видеокамере. Чтобы избежать потери качества, следует использовать сдвиг объектива.

Светодиодная лампа для проектора

LED (Light Emitting Diode) — наиболее энергоэффективное средство освещения проектора.Кроме того, светодиодные лампы в обычном понимании не перегорают. Как и в случае с любой другой схемой, они могут выйти из строя, но их ожидаемый срок службы составляет порядка 20 000 часов, по сравнению с менее чем 5 000 у типичной металлогалогенной лампы. В настоящее время светодиоды сталкиваются с двумя основными ограничениями для более широкого применения в проекторах: более низкая яркость и более низкий индекс цветопередачи (CRI) по сравнению с металлогалогенными аналогами. На момент написания этой статьи многие проекторы, работающие только на светодиодах, излучают менее 1000 люмен и относятся почти исключительно к категории pico (карманных проекторов).

Существует очень небольшое количество мультимедийных проекторов, в которых используется гибридная технология, сочетающая светодиоды с зеленым лазером.

ЖК

Три ЖК-дисплея (часто называемые «3LCD») — это наиболее распространенная система визуализации, используемая в мультимедийных проекторах. В наиболее распространенной реализации трех ЖК-дисплеев используется делитель луча (призма) для разделения света на его основные цвета RGB, отправляя каждый цвет через выделенную монохромную жидкокристаллическую панель. По сравнению с DLP, ЖК-дисплеи не создают заметных артефактов движения, поскольку они отображают изображение построчно, как телевизор или компьютерный монитор, и в системе формирования изображения нет движущихся частей.Недостатками являются более низкий коэффициент контрастности, чем у DLP, и большее пространство между пикселями, что делает «эффект экрана-двери» более очевидным при заданном разрешении.

LCoS

LCoS (Liquid Crystal on Silicone) также называется SXRD (Silicon X-tal Reflective Display) в продуктах Sony. Это отражающая технология, такая как трехчиповый DLP, но в этом случае свет отражается от трех ЖК-панелей с силиконовой подложкой, а не от массивов микрозеркал. Эта система в настоящее время утверждает, что производит наименьший эффект экрана-двери и, поскольку она является ЖК-дисплеем, свободна от «эффекта радуги» и других артефактов, связанных с цветовым кругом, связанных с одночиповым DLP.Он используется в мультимедийных проекторах, предназначенных для критически важных приложений для просмотра, и в некоторых проекторах для домашних кинотеатров высокого класса.

Контроль низкого напряжения (LVC)

LVC (управление низким напряжением) — это выход, который есть на многих проекторах, который позволяет проектору запускать другой компонент аудио / видео или домашнего кинотеатра. Например, подключение проектора к моторизованному экрану с поддержкой LVC позволяет проектору автоматически запускать опускание экрана при включении и подъем при выключении.Выход LVC может быть подключен непосредственно к экрану или может быть подключен к системе автоматизации, которая, в свою очередь, управляет экраном и, возможно, выполняет другие действия, такие как затемнение домашнего освещения.

Сдвиг линзы

Проекторы со сдвигом объектива имеют подвижный интерфейс объектива-проектор, который позволяет слегка регулировать угол («смещение») угла объектива по отношению к плоскости изображения. Как и коррекция трапецеидального искажения, сдвиг объектива может использоваться для коррекции трапецеидального искажения, но, в отличие от первого, не приводит к потере разрешения.Кроме того, его можно использовать для небольшого изменения положения изображения, чтобы облегчить установку проектора или помочь выровнять два или более изображений при использовании наложения или смешивания краев. Сдвиг объектива на некоторых проекторах необходимо регулировать вручную, а на некоторых моделях он моторизован — управляется дистанционно. Проекторы для больших помещений со сменными объективами обычно имеют моторизованный сдвиг.

Металлогалогенная лампа для проектора

Несмотря на достижения в светодиодной технологии, металлогалогенные лампы остаются наиболее распространенными, поскольку они яркие и имеют высокий индекс цветопередачи (CRI).Недостатки: они перегорают через несколько тысяч часов (от 2000 до 5000 часов), вынуждают проекторы использовать шумные системы охлаждения и, как известно, дороги. В типичных проекторах для мультимедиа и домашних кинотеатров используется только одна лампа, и она будет заключена в корпус. Обычно заменяется весь корпус в сборе, а не только сама лампа. Прежде чем пытаться извлечь старую лампу, необходимо дать ей полностью остыть, при этом следует соблюдать осторожность, чтобы не прикасаться к линзе. Жирные пятна на пальцах могут повредить покрытие линз и потенциально привести к взрыву лампы при включении.Риск физического повреждения минимален, так как лампа будет герметично закрыта внутри проектора; однако это будет означать покупку новой лампы.

Двойная лампа

В некоторых проекторах используются две (или более) лампы как экономичный способ увеличения общей яркости. Конструкция с двумя лампами также обеспечивает определенную степень резервирования — при условии, что выйдет из строя только одна лампа, вы можете продолжать использовать проектор, хотя и с половиной исходной мощности. В некоторых моделях это также означает, что вы можете выключить одну лампу, чтобы продлить срок службы лампы и сэкономить энергию в ситуациях, когда полная мощность является излишней.Однако это может быть не идеальным с точки зрения обслуживания, поскольку это означает, что лампы необходимо заменять в разное время, а проекторы, использующие двойные (или многоламповые), как правило, устанавливаются в местах, где их трудно найти. доступный.

Собственное разрешение

Собственное разрешение — это разрешение системы визуализации проектора в пикселях, которое не следует путать с максимальным поддерживаемым разрешением, которое часто бывает выше. Разрешение может быть в «видео» форматах SD или HD, например: 480i (NTSC), 576i (PAL), 720p, 1080i, UltraHD 4K (3840 x 2160) или DCI 4K (4096 x 2160), или компьютерный VESA ( Ассоциация стандартов видеоэлектроники), такие как: VGA (640 x 480), SVGA (800 x 600), XGA (1024 x 768), WXGA (1280 x 800), UXGA (1600 x 1200) или WUXGA (1920 x 1200).

В идеале подключенное устройство должно соответствовать собственному разрешению проектора. В противном случае проектор будет масштабировать изображение, что приведет к его ухудшению.

Эффект радуги

Эффект радуги — это артефакт, наблюдаемый на многих однокристальных проекторах на основе DLP, и в основном он вызван цветовым кругом, отображающим разные цвета в разное время. Эффект воспринимается как радужный след в углу вашего периферийного зрения, когда вы перемещаете взгляд по изображению.По мере развития технологии DLP использование более быстрых колес значительно уменьшило этот эффект до такой степени, что сегодня люди почти не замечают его.

Эффект двери-ширмы

Эффект «экран-дверь» — это артефакт, в той или иной степени возникающий при использовании всех цифровых проекторов систем визуализации: DLP, 3LCD и LCoS. Его можно описать как узор сетки, и он вызван физическим пространством между отдельными пикселями. При заданном разрешении ЖК-проекторы, как правило, демонстрируют наибольший эффект двери экрана, а проекторы LCoS — наименьший.Помимо выбора системы визуализации, проекторы с более высоким разрешением обычно производят меньше эффекта экранной двери, чем модели с более низким разрешением при заданном размере изображения.

Укладка

Укладка в стопку не означает физическую наложение проекторов друг на друга (хотя штабелируемые проекторы обычно поддерживают такое расположение). Скорее, это означает, что идентичные изображения с двух или нескольких проекторов проецируются на одну и ту же область экрана, следовательно, изображения являются «сложенными». Стекинг становится способом увеличения яркости сверх того, на что способен один проектор в системе, и может быть более рентабельным, чем покупка одного проектора такой же яркости.Проекторы должны быть одной модели, и требуется калибровка для обеспечения совпадения наложенных изображений. Укладка встроена во многие проекторы с фиксированной установкой, у которых есть сдвиг объектива. Кроме того, доступны процессоры сторонних производителей, позволяющие объединять изображения с проекторов, не имеющих встроенного накопителя.

Проекционное отношение

Проекционное отношение описывает соотношение между шириной экрана и расстоянием между проектором и экраном, при этом первое число представляет собой проекционное расстояние, а второе — ширину экрана.Он называется «расстояние проекции: ширина экрана», например: «1,3: 1». Так, например, объектив с проекционным соотношением 1: 1 будет создавать изображение шириной 4 фута на расстоянии 4 фута от экрана. «Короткофокусный» (или широкоугольный) объектив с проекционным соотношением 0,5: 1 создаст изображение шириной 4 фута на расстоянии 2 фута от экрана. И, наконец, длиннофокусный (или телеобъектив) объектив с проекционным соотношением 3: 1 создаст изображение шириной 4 фута на расстоянии 12 футов от экрана. Проекторы с зум-объективами задают коэффициент проекции в виде диапазона, например, «от 1,3: 1 до 1.7: 1 «. Если не указано иное, проекционное соотношение основано на исходном соотношении сторон проектора.

Проекторы для мультимедиа и домашних кинотеатров обычно имеют проекционное отношение 0,3: 1 или более в самом широком диапазоне и 3: 1 или меньше в максимальном телефото. Специальные короткофокусные проекторы будут иметь соотношение 0,5: 1 или меньше. Проекторы со сменными линзами будут предлагать ассортимент линз с коэффициентом покрытия от 0,8: 1 до 10: 1 и более. В некоторых случаях можно приобрести дополнительные линзы, чтобы увеличить или уменьшить проекционное отношение стандартного объектива.Как и в случае с конвертерными объективами для видеокамер, это может привести к искажению и другим формам снижения качества изображения.

Коэффициент контрастности

Коэффициент контрастности сравнивает самое темное значение, которое может создать проектор, с самым ярким, может варьироваться от 500: 1 до 100 000: 1 и, как правило, выше для проекторов на основе DLP. Важно отметить, что во многих случаях коэффициент контрастности, указанный производителем, является динамическим. Динамический контраст изменяет яркость лампы между изображениями (или сценами), основываясь на соотношении максимально возможного белого цвета, который проектор может сделать при максимальной яркости, по сравнению с самым темным черным цветом, когда лампа находится на самой темной настройке (или полностью выключена для некоторые технологии).Это означает, что заявленный коэффициент контрастности будет восприниматься только в том случае, если темное изображение сразу следует за ярким или наоборот.

Помимо динамического контраста, определение коэффициента контрастности проектора проблематично, поскольку тип ткани экрана (другая проекционная поверхность) и наличие окружающего света существенно влияют на коэффициент контрастности. В случае окружающего света, чем больше окружающего света, тем хуже будет эффективный коэффициент контрастности. И любое количество окружающего света, превышающее тривиальное, значительно снизит это соотношение, делая сравнения на основе коэффициента контрастности бессмысленными в любое время, когда будет встречаться окружающий свет.

Типы, как это работает, применение, преимущества, недостатки

Проектор стал неотъемлемой частью офисов, школ и университетов. Презентацию невозможно представить без использования проектора. Практически во всех презентационных залах установлены проекторы. В этом посте мы обсудим, что такое проектор, как он работает, его различные типы (CRT, LCD и DLP), приложения, преимущества и недостатки.

Что такое проектор

Прежде чем понимать концепцию и принцип работы проектора, нужно знать, что такое проекция.В проецировании предметов или изображений на экран нет ничего нового. Всем детям нравится игра с тенями, и хотя она проста, она является основой для проекционных технологий.

Давайте разберемся, как это работает. Поместите объект или изображение перед источником света, и затемненное тусклое изображение объекта можно будет увидеть на стене или экране дисплея. Если вы перемещаете объект, это называется анимированным изображением.

Рис. 1 — Знакомство с проектором

Проще говоря, проектор в основном принимает принцип работы проекции изображения, в соответствии с которым проектор принимает входной сигнал видео / изображения, обрабатывает его с помощью своей встроенной оптической проекционной системы, состоящей из объектива и оптического источника и проецирует улучшенный результат на проекционный экран.

Проектор — это оптическое устройство, проецирующее фигуру или изображение на поверхность . Эта поверхность обычно светлая и может быть проекционным экраном, белым экраном или иногда стеной. Проекторы можно использовать как альтернативу телевизору или монитору на больших собраниях.

Например: — Проектор можно использовать для демонстрации презентации на большом экране, чтобы ее мог видеть каждый в гостиной (может быть классная комната или конференц-зал).Проекторы могут создавать либо неподвижные изображения, такие как слайды, либо движущиеся изображения, такие как видео. Часто проекторы имеют размер тостера и весят всего несколько килограммов.

Типы проекторов

Проекторы можно разделить на три типа в зависимости от их свойств отображения. Это:

• Электронно-лучевая трубка (ЭЛТ)
• Жидкокристаллический дисплей (ЖКД)
• Цифровая обработка света (DLP)

Рис.2 — Типы проекторов

Катодно-лучевая трубка (ЭЛТ)

ЭЛТ-проектор — это, по сути, устройство для проецирования видео.В нем используется крошечная электронно-лучевая трубка с высокой яркостью для создания изображений. Перед лицевой панелью ЭЛТ находится линза, которая фокусирует изображение и увеличивает его на большом проекционном экране.

ЭЛТ-проектор фокусирует изображение или видео линзами для проецирования их на экран. Эти изображения обрабатываются с помощью трех отдельных цветных (красный, зеленый и синий) ЭЛТ-трубок.

Рис. 3 — Электронно-лучевая трубка

ЭЛТ-проекторы непереносимы, поскольку они огромны по размеру и тяжелы.Их потребление электроэнергии также велико из-за трех световых пушек. На начальном этапе может быть сложно и сложно настроить проектор с ЭЛТ, но пользователи говорят, что проекторы с электронно-лучевой трубкой обеспечивают блестящее и выдающееся качество изображения. Люди говорят, что эти проекторы, тем не менее, являются более новыми технологиями и совместимы с новыми улучшениями.

  Подробнее о электронно-лучевой трубке

Жидкокристаллический дисплей (ЖКД)

Значение жидкокристаллического дисплея примерно ясно из его названия.Слово ЖК-экран напоминает два состояния вещества: жидкое и твердое. Жидкокристаллический дисплей использует жидкий кристалл для проецирования изображения или объекта.

Рис. 4 — ЖК-проектор

Эти типы панелей дисплея обычно используются в компьютерах, портативных компьютерах, телевизорах, портативных видеоиграх и сотовых телефонах. Дисплеи в ЖК-технологии намного тоньше по сравнению с ЖК-дисплеями.

Цифровая обработка света (DLP)

Цифровая обработка света (DLP) — это инновация в области видео, разработанная Texas Instruments, которая используется в устройствах передней и задней проекции.DLP используется как в задней, так и в передней проекциях. Он обычно используется для обратной проекции в телевизорах, а также используется в фронтальных проекторах для устройств, предназначенных для организаций и учебных аудиторий.

Рис. 5 — DLP-проектор

DLP имеет две примечательные структуры: 1-чиповый DLP и 3-чиповый DLP. Цифровая обработка света использует микрозеркала, называемые цифровым микрозеркальным устройством, для отражения света и затенения на экране. Эти микрозеркала расположены в полупроводниковом кристалле и имеют небольшие размеры.Большинство микросхем DLP производится Texas Instruments.

Как работает проектор

Проектор — это оптическое устройство, которое проецирует изображение (или движущиеся изображения) на поверхность, обычно на проекционный экран. Большинство проекторов создают фотографии, проецируя яркий свет через небольшой объектив. Однако некоторые более новые типы проекторов могут проецировать изображение напрямую, используя лазеры.

Рис. 6 — Как работает проектор

Цифровой ретинальный дисплей или проектор сетчатки — это проектор, который проецирует фотографию сразу на сетчатку вместо использования внешнего проекционного экрана.

Сейчас пико-проекторы также пользуются большим спросом, поскольку они очень маленькие (портативные) по размеру и обеспечивают высокое качество изображения.

  Подробнее о пикопроекторах

Применение проектора

Проекторы включают:

В классах

Проекторы используются в школьных помещениях для описания темы. С помощью проектора видео или фотографии становятся более интересными, и дети могут легко учиться в увлекательной игровой форме.Кроме того, мы можем легко увеличивать или уменьшать изображение, чтобы прояснить обзор и найти второстепенные точки.

В компаниях

Проекторы используются в крупных ТНК и на предприятиях для встреч, презентаций и конференций.

  Узнайте, как сделать проектор в домашних условиях за простые шаги

  Также прочтите:
  Пикопроектор
  Технологии, лежащие в основе пикопроекторов
  Типы пикопроекторов
