Прогрев бетона сварочным аппаратом: процедурные тонкоссти

Бетонная стяжка заливается не только летом, когда стоит теплая погода, но и зимой, когда температура редко повышается выше нуля. Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния преобразуется в твердое состояние, а поэтому зимой понадобится прогрев бетона сварочным аппаратом, поскольку в состав данного материала входит вода.

На сегодня активно применяются такие способы прогрева бетона, как прогрев посредством ПНСВ кабеля, специализирующегося на данной процедуре, прогрев с помощью специализированных термоматов, однако наиболее популярностью продолжает пользоваться именно сварочный аппарат, действие которого мы и рассмотрим.

Коротко о главном

Сварочный аппарат представляет собой автономную установку для осуществления сварочных работ над металлическими деталями, резки материалов посредством электродуговой сварки. Сварочные агрегаты имеют помимо основных элементов для производства сварочных работ еще дополнительные элементы.

Вспомогательные элементы сварочного агрегата:
  • Генератор сварочного тока;
  • Приспособление, служащее для воздушно-плазменной резки металлов;
  • Блок напряжения холостого хода установки;
  • Блок прогрева бетона и других твердых материалов.
к меню ↑

Свойства бетона

Многие полагают, что бетон затвердевает всего за несколько дней, однако подобное распространенное мнение весьма ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 суток. Однако и за этот срок, как утверждают опытные профессионалы, бетон не затвердевает окончательно, поскольку процесс твердения может продолжаться годами.

Доказан факт, что бетон по истечении 28 суток получает основные качественные характеристики: прочность, морозоустойчивость, водонепроницаемость. Именно поэтому не рекомендуется поддавать на протяжении указанного выше времени бетонную стяжку фундамента или пола всяческим нагрузкам.

к меню ↑

Прогрев посредством сварочного устройства

Для прогрева бетонного основания на строительной площадке строителями нередко используются специальные приспособления, но могут иметь место на пути реализации данной необходимости обыкновенные сварочные аппараты. Первоочередным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично могут справиться отрезки арматуры.

Арматура, в свою очередь, монтируется равномерно по всему участку работ, которая засыпается опилками. Опилки служат отличным дополнением термоизоляционного слоя бетонной поверхности. Вдобавок опилки снизят до минимума испарения влаги. Далее арматура соединяется между собой проводом таким образом, чтобы вышли параллельные цепи.

К цепям присоединяются прямой и обратный сварочные провода, при этом стоит обращать внимание на то, чтобы они замыкались друг на друга. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями. Во время нагрева арматуры необходимо усердно следить за температурой нагрева самого бетона, чтобы не имел место перегрев. Контроль температуры выполняется путем использования любого термометра.

Указанный выше способ прогрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя на протяжении процедуры применения какого-либо дополнительного сложного оборудования. Несмотря ни на что сварочный аппарат предпочтительнее использовать при незначительных рабочих поверхностях бетона.

Замыкать сварочную цепь на бетонную арматуру настоятельно не рекомендуется, поскольку данный способ не принесет ожидаемого результата, а счет за потребление электроэнергии будет весьма не привлекательным. Способов прогрева существует несколько.

Другие способы прогрева бетона:
  1. Прогрев электродами;
  2. Прогрев путем применения инфракрасных волн.

Прогревание бетонной поверхности электродами

Методика прогрева бетонной поверхности посредством электродов основывается на прохождении электрического тока. В свою очередь существует несколько видов электродов, которые могут понести отличную службу во время прогревания бетонной поверхности.

Виды электродов:
  • Полосовые;
  • Пластинчатые;
  • Струнные;
  • Стержневые.

Прогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения конкретно со сварочным аппаратом. Перед применением сварочного приспособления в прогревании рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо другое, необходимо проконсультироваться с грамотными и опытными профессионалами.

Похожие статьи

Кабель и провод для прогрева бетона

Провода для прогрева бетона ПНСВ

Провод ПНСВ используется для подогрева бетона, при объёмных заливках с помощью специальных трёхфазных трансформаторных станции прогрева бетона. Этот провод полностью закладывается в заливаемую конструкцию и коммутируется с прогревочными трансформаторами, через холодные концы и силовую трассу, как правило используя алюминиевые установочные провода типа АПВ (ПАВ). Объём разовых заливок может быть ограничен только мощностью электричества выделяемого на объекте или колличеством доступных станций прогрева бетона (чаще всего используются станции на 80кВт, что позволяет прогреть одной станцией от 30 до 80 кубометров бетона)

Греющие кабели НКПБ-40, 40КДБС, СТН-КС(Б) 40 и СКПБ-40 однофазные на 220В

Прогрев бетона без станций прогрева, легко и просто.

Данные кабели для прогрева бетона, чаще всего используются в коттеджном и малом строительстве по причине значительного удобства и простоты использования, так как не требуют сложной схемы коммутации и специализированных прогревочных станций и не нужно приглашать профессиональных электриков для подключения. Укладка всех греющих проводов происходит по одинаковой методике, что тут на сайте схематично отображена в описаниях соответствующего провода и кабеля

Для устройства системы прогрева бетона используется несколько видов кабелей. При выборе каждого из них следует обращать внимание на специфические нюансы, отмеченные ниже.

При устройстве электрической системы для прогрева бетона применяются четыре вида кабелей: непосредственно греющий провод ПНСВ, гибкий силовой кабель, трасса, а также алюминиевый провод для создания так называемых холодных концов. Кроме того, понадобится кембрик ПВХ. Вся схема подключается к питающему трансформатору (прогревочной станции).

• Греющий кабель. Кабель по схеме укладывается в конструкцию до заливки в нее бетона. Кабель ПНСВ (провод нагревательный стальной в виниловой оболочке) может иметь сечение от 1 до 3 мм, при подключении к сети нагревается до 80 градусов. Расчетная длина прогревочного провода — около 50 метров на кубометр бетона. • Кабель гибкий силовой. Используется для подключения всей нагревательной электросхемы к трансформатору. Сечение кабеля рекомендуется выбирать, ориентируясь на информацию, указанную в паспорте прогревочной станции.
• Трасса. Для прокладки питающей трассы используется алюминиевый кабель большого сечения. • Холодные концы. Холодные концы выполняются из алюминиевого кабеля АПВ небольшого сечения. Они соединяют прогревочный провод и трассу. • Кембрик ПВХ. Для изоляции скруток и обеспечения повышенной герметичности и надежности соединений в греющей системе используют термоусаживаемый кембрик ПВХ. Кроме него для проведения монтажных работ также потребуется изолента на тканевой основе.

Лестницы.

Входная группа. Материалы. Двери. Замки. Дизайн

Как осуществляется прогрев бетона сварочным аппаратом. Технология прогрева бетона электродами Прогрев бетона сварочным инвертором схема подключения

Бетонная стяжка заливается не только летом, когда стоит теплая погода, но и зимой, когда температура редко повышается выше нуля. Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния преобразуется в твердое состояние, а поэтому зимой понадобится прогрев бетона сварочным аппаратом, поскольку в состав данного материала входит вода.

На сегодня активно применяются такие способы прогрева бетона, как прогрев посредством ПНСВ кабеля, специализирующегося на данной процедуре, прогрев с помощью специализированных термоматов, однако наиболее популярностью продолжает пользоваться именно сварочный аппарат, действие которого мы и рассмотрим.

Коротко о главном

Сварочный аппарат представляет собой автономную установку для осуществления сварочных работ над металлическими деталями, резки материалов посредством электродуговой сварки. Сварочные агрегаты имеют помимо основных элементов для производства сварочных работ еще дополнительные элементы.

Вспомогательные элементы сварочного агрегата:
  • Генератор сварочного тока;
  • Приспособление, служащее для воздушно-плазменной резки металлов;
  • Блок напряжения холостого хода установки;
  • Блок прогрева бетона и других твердых материалов.

Свойства бетона

Многие полагают, что бетон затвердевает всего за несколько дней, однако подобное распространенное мнение весьма ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 суток. Однако и за этот срок, как утверждают опытные профессионалы, бетон не затвердевает окончательно, поскольку процесс твердения может продолжаться годами.

Доказан факт, что бетон по истечении 28 суток получает основные качественные характеристики: прочность, морозоустойчивость, водонепроницаемость. Именно поэтому не рекомендуется поддавать на протяжении указанного выше времени бетонную стяжку фундамента или пола всяческим нагрузкам.

Прогрев посредством сварочного устройства

Для прогрева бетонного основания на строительной площадке строителями нередко используются специальные приспособления, но могут иметь место на пути реализации данной необходимости обыкновенные сварочные аппараты. Первоочередным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично могут справиться отрезки арматуры.

Арматура, в свою очередь, монтируется равномерно по всему участку работ, которая засыпается опилками. Опилки служат отличным дополнением термоизоляционного слоя бетонной поверхности. Вдобавок опилки снизят до минимума испарения влаги. Далее арматура соединяется между собой проводом таким образом, чтобы вышли параллельные цепи.

К цепям присоединяются прямой и обратный сварочные провода, при этом стоит обращать внимание на то, чтобы они замыкались друг на друга. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями. Во время нагрева арматуры необходимо усердно следить за температурой нагрева самого бетона, чтобы не имел место перегрев. Контроль температуры выполняется путем использования любого термометра.

Указанный выше способ прогрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя на протяжении процедуры применения какого-либо дополнительного сложного оборудования. Несмотря ни на что сварочный аппарат предпочтительнее использовать при незначительных рабочих поверхностях бетона.

Замыкать сварочную цепь на бетонную арматуру настоятельно не рекомендуется, поскольку данный способ не принесет ожидаемого результата, а счет за потребление электроэнергии будет весьма не привлекательным. Способов прогрева существует несколько.

Другие способы прогрева бетона:
  1. Прогрев электродами;
  2. Прогрев путем применения инфракрасных волн.

Прогревание бетонной поверхности электродами

Методика прогрева бетонной поверхности посредством электродов основывается на прохождении электрического тока. В свою очередь существует несколько видов электродов, которые могут понести отличную службу во время прогревания бетонной поверхности.

Виды электродов:
  • Полосовые;
  • Пластинчатые;
  • Струнные;
  • Стержневые.

Прогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения конкретно со сварочным аппаратом. Перед применением сварочного приспособления в прогревании рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо другое, необходимо проконсультироваться с грамотными и опытными профессионалами.

В общих чертах схема прогрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница заключается в том, что в данном случае мощность агрегата будет меньше. Такой метод приемлем для небольших объектов и в домашних условиях чуть ли не идеален, учитывая то, что вам не придётся искать дополнительные мощности. Для примера мы используем аппарат на 250А при заливке небольшой плиты 4×5м, а в качестве дополнительного материала мы вам покажем видео в этой статье по данной теме.

Прогрев бетона

Примечание. Согласно СНиП 13.03.01-87по несущим конструкциям, если среднесуточная температура на улице опускается ниже 5⁰ C , следует производить электрический прогрев бетона. Это применяется для того, чтобы в свежем растворе вокруг арматуры не образовывалась ледяная плёнка.

В домашних условиях можно производить прогрев бетона сварочным трансформатором.

Использование греющей петли

Принципиальная схема — как прогреть бетон сварочным аппаратом

Примечание. Помимо петель обогрев свежих бетонных конструкций может осуществляться электродным способом, в обогревающей опалубке, жидкостными установками, методом индукции и инфракрасным излучением.

Если застывание раствора происходит со сбоями в температурном режиме (смесь перемерзает), то прочность резко понижается и поверхность получается осыпающейся — это сразу видно, когда производиться резка железобетона алмазными кругами или алмазное бурение отверстий в бетоне.

Обогрев ЖБ конструкций греющими петлями по принципу подачи предельного тока на кабель нужен в основном для площадок (плитных фундаментов) перекрытий и реже для стен, когда не отапливается само помещение. Такие схемы, как правило, запитываются через понижающие трансформаторы, на которых есть регулировка напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Данный метод является более экономным, нежели электродный ().

Что нам понадобится

  • Итак, как мы уже говорили, нам нужен трансформатор, значит, в домашних условиях для этих целей мы будем использовать мощности сварочного аппарата — в нашем случае до 250А, хотя можно и больше, но мы специально рассмотрим минимум, чтобы научится по максимуму извлекать пользу . Кроме того, как требует того инструкция, нам понадобится провод ПНСВ — в данной ситуации нарежем куски по 18м.
  • Также нам нужен алюминиевый одинарный провод сечением 2,5-4 мм 2 (подойдёт АПВ), хлопчатобумажная изоляционная лента и пассатижи, токовые клещи. Ну и, конечно, такие работы можно производить лишь на тех участках, где есть источник питания на 220В — это может быть ЛЭП, но также (такое бывает в начале строительства) можно использовать карбюраторный или дизельный (более экономный) генератор.

Сопротивление ПНСВ в зависимости от толщины кабеля

Приступаем к работе

Сварочный аппарат на 250А у нас имеется, теперь нам понадобится ПНСВ, количество которого рассчитаем, опираясь на формулу R=U/I, и если нам известно, что U=220В, I=250А, тогда R=U/I=220/250=0,88ом.

Что же из этого следует — если мы имеем на выходе максимально 250А, то для того чтобы не перегружать аппарат сделаем своими руками 8 петель по 25А каждая — этого будет вполне достаточно. Для этого возьмём кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см/метр) — для плиты 4×5м этого будет достаточно.

Зачищаете концы ПНСВ по 40-50 мм и к каждому из них подсоединяете алюминиевый провод (можно, конечно, использовать и медь, но цена алюминия гораздо ниже) — позаботьтесь о том, чтобы скрутка получилась плотной — от этого будет зависеть корректность работы нашей конструкции. Длина алюминиевого провода будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат — целесообразнее будет поднести его как можно ближе. Если эти концы получились короткими — не расстраивайтесь — их можно нарастить в любой момент на необходимую длину, только скрутку изолируйте тщательно ().

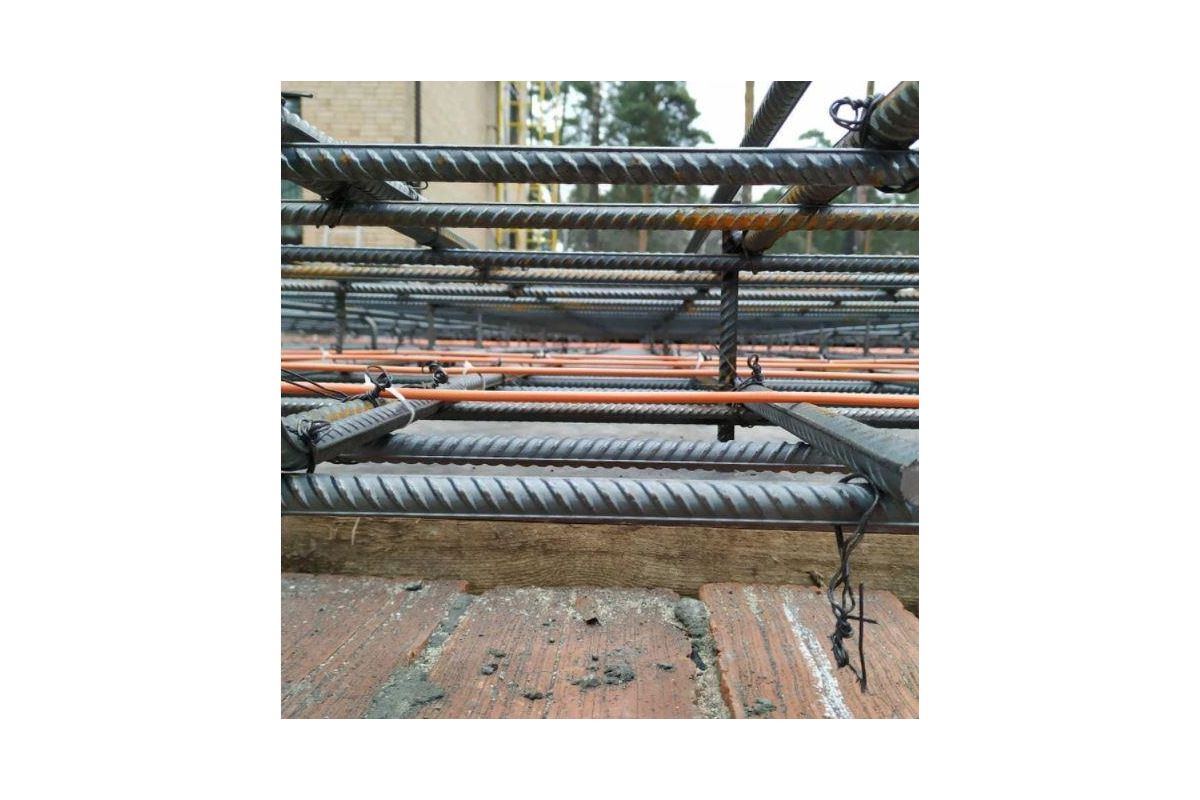

Теперь нам нужно уложить ПНСВ, распределив его равномерно по всей площади так, чтобы скрутки с алюминием оказались внутри заливаемой плиты, но ни в коем случае не касались металлического каркаса! Лучше всего, если у вас получится продеть ПНСВ между двумя обрешётками — внутри каркаса — так кабель окажется внутри как раз посредине плиты, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

При заливке раствора вы легко можете сместить провод, поэтому его следует подвязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так подогрев бетона сварочным аппаратом будет эффективным и безопасным.

Можно также разрезать ПНСВ на куски по одной петле и от каждой вывести алюминиевые концы так будет гораздо легче продеть провод между прутьями арматуры в каркасе, только здесь нужно быть внимательным, чтобы не перепутать концы. Лучше всего их пометить маркером по изоляции (поставьте значки + и -).

Для подключения сварочного аппарата можете использовать кабели — землю и тот, который идёт на держатель, либо прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее подключить цепь после заливки и включите регулятор напряжения на минимум, включите рубильник и проверьте напряжение.

Вначале возможен скачок до 240-250А, но по мере прогрева и застывания массы оно будет падать, и вы сможете его постепенно повышать по мере необходимости.

Заключение

Так как греть бетон сварочным аппаратом нужно постепенно, то проверяйте напряжение каждые 2 часа, постепенно его увеличивая (

При работе с бетоном в условиях низких температур неизменно возникает необходимость прогрева этого строительного материала. В том случае, если объем таких работ не слишком высок, для прогрева бетона можно использовать маломощные двухфазные сварочные аппараты. Причём качественно прогреть бетонную смесь можно даже маломощными моделями сварочных аппаратов, которые используются обычными домовладельцами. Расскажем вам о том как выполняется такой прогрев бетона сварочным аппаратом.

Зачем нужно прогревать бетон

Большинство распространенных в настоящее время разновидностей этого строительного материала подразумевают работу при температурах выше 5 градусов по Цельсию. Только при таких плюсовых температурах обеспечивается качественное затвердевание материала, который быстро набирает прочность, в нём отсутствуют трещины и другие дефекты. Если же приводить такие работы при минусовых температурах бетон застывает неравномерно, появляются трещины, материал начинает крошиться, что приводит в последующем к необходимости дорогостоящих ремонтных работ. Использование специального оборудования для прогрева бетона позволяет обеспечить правильное затвердевание и застывание этого материала, при этом все такие строительные работы могут вестись даже при минусовой температуре. Если при больших объемах работ используются специальные масляные и электрические подогреватели, то при небольшом объеме бетонирования куда проще и удобнее использовать для прогрева компактные переносные сварочные аппараты.

Маломощные любительские модели лучше подходят для данной работы, нежели чем мощная профессиональная техника. Такие сварочные инверторы отличается мобильностью, они экономичнее и позволяют плавно регулировать сварочный ток. Такой сварочный аппарат с легкостью найдется в хозяйстве каждого домовладельца, а при необходимости его можно арендовать и выполнить правильную заливку бетона с прогревом используемого строительного материала.

Прогрев бетона сварочным аппаратом: схема работы

Для выполнения прогрева бетона с помощью ПНСВ провода вам потребуется следующее:

  • Сварочный аппарат с мощностью 150-250 ампер.
  • Алюминиевый кабель.
  • Изолента с тканевой основой.
  • Амперметр.
  • Кабели ПНСВ.

Используемый ПНСВ кабель необходимо нарезать на ленты длиной около 15-20 метров. Каждый такой отрезок должен выдержать сварочный ток мощностью в 25 Ампер. Если вы используете максимальную мощность сварочного аппарата, то потребуется использовать около 10 отрезков ПНСВ. С обеих сторон каждого такого ПНСВ провода необходимо прикрутить алюминиевые кабели аналогичной длины. Скрутка должна находиться в прогреваемом бетоне, а другой конец проволоки соединяется в последующем со сварочным инвертором. Скрутку в бетоне следует заизолировать изолентой.

Обрезки проводов следует подвязать к арматуре при помощи пластиковых креплений и заизолировать такое соединение качественным проводом. Это позволит избежать короткого замыкания. Не забывайте маркировать провода плюсом и минусом.

Заливаем бетоном арматуру с подвязанными ПНСВ проводами, после чего подключаем клеммы кабеля к выходам сварочного аппарата. Устанавливаем минимальный ток, после чего на основном и проводящем отрезке измеряем показатель сварочного тока. В нашем конкретном случае на основном проводе показатель сварочного тока должен составлять 250 Ампер, а на каждом отрезке 20 Ампер. Помните о том, что по мере прогревания бетона сила тока падает, поэтому на аппарате вручную ток нужно будет ступенчато увеличивать. При этом старайтесь не допускать резкого увеличения напряжения на кабелях, а сам застывающий материал лучше всего укрыть утеплителем и полиэтиленовой пленкой. Это исключает потери тепла, а материал будет сохнуть равномерно, что позволит исключить появление трещин на его поверхности.

Прогрев бетона рекомендуется выполнять до приобретения залитой плиты должной прочности. Обычно на затвердевание и набор прочности бетона требуется около 30-40 часов. Всё это время следует прогревать цемент, не допуская его резкого охлаждения.

Прогрев бетона сварочным аппаратом: схема подключения

Популярность также получила технология прогрева сварочным аппаратом с использованием в качестве греющих элементов электродов, вживленных непосредственно в бетон. При этом ток течет через застывающий раствор, разогревая электроды и подогревая строительный материал. Недостатком данной технологии прогрева бетона является опасность поражения электрическим током людей и домашних животных, которые находятся в непосредственной близости от заливаемой бетонной смеси. Именно поэтому необходимо ограничивать напряжение на уровне 36 В.

В качестве электродов можно использовать прутья арматуры, которые укладываются в конструкцию и соединяются последовательно, что позволяет получить изолированные отрезки. Такими изолированными отрезками подключают прямой и обратный провод. Контролировать мощность тока можно подключённой лампой накаливания между двумя электродами.

Выполняя прогрев при помощи электродов необходимо постоянно контролировать температуру бетона, не допуская его растрескивания и обезвоживания. Залитую конструкцию рекомендуется накрыть утеплителем или пленкой, что позволит избежать потери тепла и влаги.

Заключение

Маломощные сварочные аппараты отлично подходят для прогрева стройматериала. Наибольшую популярность в настоящее время получили две технологии прогрева бетона с помощью сварочных аппаратов с использованием специальных нагревающих кабелей или же арматурных электродов. Вне зависимости от того какой способ прогрева материала вами выбран, необходимо качественно и внимательно выполнять соединение проводов и арматуры, что и станет залогом безопасности выполнения такого прогрева материала.

При электропрогреве бетона в температурных условиях ниже +5°C используют специальные масляные или воздушные для понижения напряжения сети 200 или 380 В. Но в случае небольших объемов при заливке фундамента на дачном участке своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который зачастую уже имеется в наличии, а не покупать или арендовать тот же . Способ для так называемых «домашних условий».

Такое решение имеет место быть, хотя, и сопряжено с определенными трудностями. Попытаемся разобраться в них для типов греющих элементов ПНСВ провода и электродов.

Прогрев бетона сварочным аппаратом и ПНСВ проводом

Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для обогрева бетона сварочным трансформатором вместе с проводом нам понадобится сварочник 150-250 А, алюминиевый кабель холодных концов, амперметр (клещи) и изолента, на тканевой основе.

Для примера приведу расчет для прогрева плиты 3,8 м 3 размером 4x5x0,19 м при температуре воздуха около -12°C и сварочным аппаратом на 250 А. Итак, ПНСВ провод нарезаем на отрезки длиной по 18 метров. Длина определялась опытным путем и для вашего случая, возможно, будет другой. Каждый из таких отрезков способен выдержать ток до 25 А. Соответственно, для суммарных 250 ампер возможно использовать 10 отрезков. Но чтобы не пускаться в крайности и оставить небольшой запас будем ориентироваться на 8 проводов.

К каждому куску ПНСВ с обеих сторон докручиваем алюминиевый провод такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы дотянулись до трансформатора. Саму скрутку изолируем изолентой.

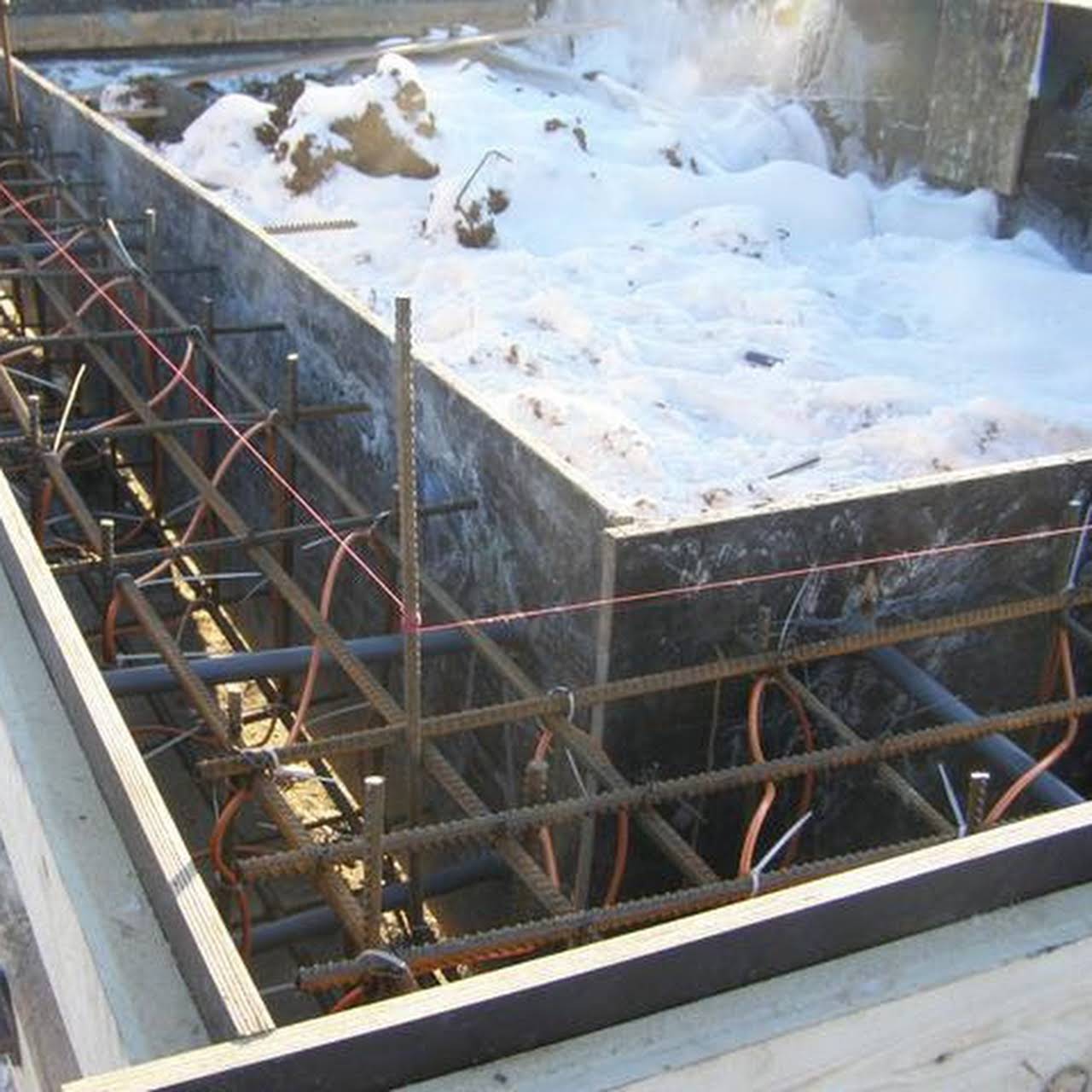

Укладываем отрезки провода, подвязывая их к арматуре пластиковыми креплениями или изолированным проводом, чтобы избежать замыкания. Для плиты провод можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода надо маркировать, например (+) и (-). Или можно концы развести по разным сторонам конструкции. Также очень удобно соединить фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолит) с клеммами.

После заливки бетона сразу же подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проводах (должен быть до 240 А) и на каждом отрезке (должен быть до 20 А). По мере нагревания сила тока будет падать, и ее надо будет увеличивать на аппарате.

В итоге плита данных габаритов приобрела нужную прочность за 40 часов. Также после заливки бетона, его рекомендуется укрыть защитной пленкой для предотвращения иссушения. При особо низких температурах сверху на пленку можно положить слой утеплителя.

Видео по укладке ПНСВ провода можно посмотреть ниже:

Прогрев бетона сварочным аппаратом и электродами

При этом способе греющими элементами выступают , вживляемые в бетон. И ток течет непосредственно через раствор. Из этого вытекает и главный недостаток прогрева сварочным аппаратом вместе с электродами: опасность поражения электрическим током находящимся рядом людей. Безопасным считается напряжение до 36 В. Если оно выше, то необходимо озаботиться недопущением на обогреваемый объект людей и животных. Также есть мнение, что подобные арматурные электроды быстро изнашивают сварочный трансформатор.

Электроды (пруты арматуры) укладывают в конструкцию, соединяя последовательно таким образом, чтобы получилось два изолированных друг от друга отрезка. К одному из них подключаю прямой провод, к другому – обратный. Для контроля тока между двумя электродами подключают лампу накаливания (опционально). Очень важно измерять температуру бетона для недопущения его обезвоживания и растрескивания. Залитую конструкцию не забудьте укрыть пленкой и утеплителем во избежание потерь тепла и влаги.

Прогрев бетона сварочным аппаратом — проверенный метод. Зимний бетон

Сегодня пользуются популярностью такие способы прогрева бетона, как прогрев бетона проводом пнсв прогревочным кабелем, прогрев с помощью специальных термоматов, трансформаторов и станциий. Но самым проверенным и, главное, доступным большинству остается прогрев бетона сварочным аппаратом.

Сварочный агрегат — автономная установка для сварки и резки электродуговой сваркой. Агрегат состоит из основных элементов — двигателя внутреннего сгорания и сварочного генератора для выработки сварочного тока. Кроме основных, большинство агрегатов имеют множество вспомогательных элементов. К ним относят генератор электрического тока для питания электроприборов, блок сушки электродов, систему регулирования сварочного тока и его характеристик, блок снижения напряжения холостого хода, приспособление для воздушно-плазменной резки (ВПР), а также блок прогрева бетона, мёрзлого грунта, льда на реках.
Как известно, затвердевание бетона происходит далеко не за 2-3 дня, как думают многие, а этот процесс длится 28 дней. Хотя и на этом затвердевание не заканчивается — оно может длиться долгие годы. Но принято считать, что на 28-й день бетон получает основные свои характеристики по прочности, морозоустойчивости и водонепроницаемости, согласно своей марки. И соответственно в эти дни нельзя подвергать бетон воздействию нагрузок, мороза и заливать его водой. Но как же быть, если работа с бетоном идет в зимнее время и под открытым небом, т.е. когда морозов и влаги никак не избежать? Сегодня пользуются популярностью такие способы прогрева бетона, как прогрев бетона проводом пнсв прогревочным кабелем, прогрев с помощью специальных термоматов, трансформаторов и станциий. Но самым проверенным и, главное, доступным большинству остаетсяПрогрев бетона сварочным аппаратом

Прогрев бетона сварочным аппаратом

Прогрев бетона сварочным аппаратом
При проведении строительных работ нередко требуется прогрев бетона. Для этого существуют специальные приспособления, но можно использовать и обычный сварочный аппарат.

В первую очередь для прогрева понадобятся дополнительные электроды. В качестве таковых можно использовать обрезки арматуры. Они по возможности равномерно устанавливаются по всей бетонной поверхности, каковую следует засыпать опилками. Эти опилки послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
После этого расставленную арматуру соединяют между собой проводом так, чтобы получились параллельные цепи. К этим цепям присоединяют прямой и обратный сварочные провода. Очень важно, чтобы они не замкнулись друг на друга! Наличие напряжение определяется по лампочке накаливания, установленной между цепями. При прогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Температурный контроль производится любым термометром.

Указанным способом можно разогреть бетон, не привлекая каких-то дорогих и сложных устройств. Но все же сварочный аппарат лучше применять при не очень больших объемах бетона.

Следует сразу же отказаться от идеи «упростить» процесс, просто замыкая на бетонную арматуру сварочную цепь. Кроме пустой траты времени и электричества это не даст никакого результата.

Среди многочисленных марок сварочных аппаратов особо выделяются LINCOLN ELECTRIC. Их отменное качество, надежность, высокая производительность, а также простота в использовании давно признаны и профессиональными сварщиками и теми, кто использует аппараты для собственных нужд. В недавнее время LINCOLN ELECTRIC выпустил в продажу устройства для плазменной резки, способные легко работать с любыми металлами и сплавами.

Зимний бетон и его использование

Какие качества необходимы для бетона, применяемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Поэтому смешивать бетон в привычных условиях нельзя. Именно это привело к тому, что все заводы по производству бетона могут быть зимние и летние. Первые не могут выпускать продукцию при отрицательном температурном режиме. Вторые — могут производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от тех, которые работают летом тем, что оборудованы парогенератором, который разогревает инертные составляющие; теплым производственно-смесительным отсеком; промышленным котлом, который повышает температуру горячей воды; работают в соответствии со специальными технологиями; заправляют миксеры горячей водой.

Рецептура приготовления бетона зимой отличается тем, что применяются специальные добавки, позволяющие смеси не замерзать, сохраняя пластичность. Компания «Бетонная система» имеет два предприятия, специализирующиеся на выпуску бетона в зимнее время. Это Бетонный завод на а/п Ржевке и Бетонный завод в поселке Белоостров.
Можно ли проводить заливку и укладку бетона зимой? Да, но необходимы два условия:

1. во время транспортировки и бетонирования нужно использовать специальные морозостойкие добавки в бетон
2. пока бетон схватывается необходимо поднимать температуру воздуха с помощью специальных устройств.

По ходу бетонирования и до его полного окаменения нужно создавать необходимую температуру. На этот процесс специальные добавки никак не влияют, поэтому нужно закрывать бетон в зимних условиях полиэтиленом или мешковиной, применять тепловые пушки или постоянное напряжение.

Какие технологии применяются для повышения температуры? Это тепловые завесы, которые создаются за счет использования тепловых пушек или строительных фенов. Это оборудование подают воздушные струи в зону согреваемой конструкции, которая должна быть защищена. Есть возможность сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

Когда проводится заливка бетона зимой, необходимые прочностные характеристики могут сильно отличаться от реальных. Самым главным требованием является поддержание определенной температуры. Минимальная температура зависит от антифриза, обычно это минус пять, десять, пятнадцать градусов Цельсия.

Особенности заливки фундамента зимой: способы прогрева бетона. Прогрев бетона сварочным аппаратом

Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время. При этом важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Осуществляя прогрев бетона важно поддерживать требуемую температуру смеси и создать благоприятные условия для гидратации цемента. Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.

Какими методами производится прогрев бетона в зимнее время

Сталкиваясь с необходимостью выполнять бетонирование в сложных климатических условиях, строители осуществляют мероприятия по поддержанию температуры смеси, соответствующей требованиям технологии. Бетон, содержащий воду, твердеет в стандартных условиях в течение четырех недель. Как правильно поступить? Ведь влага при отрицательной температуре кристаллизуется, увеличиваясь в объеме, и может вызвать образование трещин.

Для обеспечения благоприятной температуры применяются следующие методы:

  • электроразогрев, для обеспечения которого используется ПНСВ провод. Кабель укладывается внутри конструкции и бетонируется;
  • электрический обогрев с использованием трансформатора для сварки. На провод для прогрева бетона подается напряжение через стальные стержни;
  • опалубочный нагрев бетонного массива. Щитовые элементы сборной опалубки содержат электрические нагреватели;
Заливка бетона в зимнее время при температуре ниже нуля требует обеспечения определенных температурных условий, при которых раствор сможет нормально твердеть
  • нагрев инфракрасными лучами. Направленное на бетонный массив излучение в инфракрасном спектре повышает его температуру;
  • предварительное повышение температуры раствора. Он разогревается до бетонирования, сохраняя при заливке и застывании требуемую температуру;
  • сооружение специальных конструкций шатрового типа. Они перекрываются полиэтиленом или брезентом и нагреваются с помощью тепловой пушки.

Для выбора оптимального способа разогрева следует произвести расчеты и проанализировать все нюансы. Необходимо учесть возможный уровень затрат и только после этого отдать предпочтение конкретному методу. Рассмотрим специфику каждого способа.

Подключаем провод для прогрева бетона ПНСВ

Применяя кабель прогревочный для бетона можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ несложная. Следует уложить в конструкцию, подлежащую бетонированию, кабель с маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.

Указанному способу обогрева часто отдают предпочтение благодаря серьезным достоинствам:

  • повышенной эффективности. Правильно уложенный обогревающий кабель, который выбран расчетным путем, может поддерживать температуру, необходимую для застывания значительного объема бетона;

Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, обладающие несколькими ступенями пониженного напряжения
  • экономичности. Расход электрической энергии приемлемый. Это позволяет вложиться в смету строительных мероприятий и не допустить перерасхода денежных средств;
  • сохранению бетонной структуры. При подключении провода к источнику электрической энергии исключено растрескивание бетонного массива и образование в нем воздушных пор;
  • универсальности. Технология электрического разогрева может применяться для цельных строительных конструкций, которые изготавливаются из обычного или армированного бетона.

Наряду с неоспоримыми преимуществами, технология имеет и слабые места:

  • нуждается в выполнении подготовительных работ, в процессе которых производится укладка провода. Гибкий кабель для прогрева бетона требует соблюдения аккуратности при размещении в армированной конструкции и укладывается согласно чертежу;
  • требует применения понижающего трансформатора. Технические характеристики оборудования для уменьшения питающего напряжения должны позволять произвести плавную регулировку нагрева бетонной смеси в требуемом диапазоне.

Применяется провод специальной конструкции, который состоит из следующих элементов:

  • токопроводящей жилы;
  • защитной изоляции.

Подбор кабеля осуществляется после выполнения расчетов с учетом следующих параметров:

  • напряжения на выходе трансформатора;
  • сечения токопроводящей части;
  • суммарной длины уложенного кабеля.

Температура конструкции не должна опускаться ниже технологически обусловленного минимума

При выполнении работ соблюдайте следующие рекомендации:

  • производите укладку провода на очищенной поверхности, избегая его повреждений;
  • равномерно формируйте петли кабеля, не допуская перегибов.

Покупая ПНСВ провод, проверьте соответствие продукции сертификату. Репутация изготовителя кабеля играет немаловажную роль. Технология применения провода для разогрева бетонной смеси имеет много общего с методом формирования обогреваемого пола.

Как производится прогрев бетона сварочным аппаратом

Технические характеристики сварочного трансформатора позволяют использовать его для разогрева бетонной смеси. Устройство регулирует ток, который подается на электроды.

Оборудование применяется при изготовлении зимой следующих конструктивных элементов зданий:

  • опорных колонн;
  • капитальных стен;
  • различных ограждений.

Питающее напряжение подается на следующие токопроводящие элементы:

  • арматурные стержни;
  • проволоку сечением 0,6–0,8 см;
  • стальные пластины.

Пожалуй, самым распространенным методом прогрева является пропускание через бетон электрического тока при помощи электродов

Технология выполнения работ:

  1. Воткните электроды в жидкую смесь.
  2. Подайте напряжение и отрегулируйте силу тока.

При разогреве вертикальных конструкций малой площади можно использовать один токопроводящий стержень. При этом напряжение от трансформатора подается на арматурный каркас и стальной пруток, вставленный в раствор.

Для обеспечения эффективности прогрева соблюдайте следующие рекомендации:

  • погрузите электроды с интервалом 0,8–1 м;
  • плавно регулируйте ток, обеспечивая требуемую температуру.

Преимущества технологии:

  • легкость осуществления;
  • возможность применения на различных объектах;
  • быстрый монтаж и подключение.

К недостаткам относится:

  • увеличенное потребление электрической энергии;
  • расходы, связанные с невозможностью вторичного применения электродов.

При выполнении работ важно соблюдать требования техники безопасности.


При помощи таких электродов можно прогревать конструкции любых форм, даже самых сложных

Электропрогрев бетона с помощью специальной опалубки

Для обеспечения положительной температуры твердеющей бетонной смеси строители также используют сборную опалубку щитовой конструкции. Ее особенность – оснащение унифицированных щитов быстросъемными электронагревателями.

Достоинства применения:

  • ускоренный демонтаж электрообогревателей. Конструкция обеспечивает легкий доступ для замены и обслуживания;
  • универсальность. Опалубка собрана из отдельных элементов со стандартными размерами и может применяться многократно;
  • эффективность. Опалубка позволяет разогревать увеличенный объем бетона при температуре до -20 градусов;
  • повышенный КПД использования. Увеличенная рентабельность и небольшой уровень затрат характерны для этого метода;
  • быстрая сборка конструкции. Ускоренная сборка элементов опалубки позволяет сократить продолжительность монтажа.

Одновременно с преимуществами, имеются слабые стороны:

  • увеличенная цена опалубки;
  • невозможность использования при криволинейной форме объекта.

Щиты с обогревателями применяются при возведении крупных объектов.


Установка обогревающей системы осуществляется непосредственно перед заливкой раствора в опалубку

Инфракрасный прогрев бетона

Инфракрасные лучи позволяют выполнить направленный разогрев бетонного массива до заданной температуры. Сила излучения и глубина нагрева изменяются в зависимости от расстояния между инфракрасным обогревателем и поверхностью бетонного массива.

Методика разогрева с помощью термоматов:

  1. В бетонную смесь добавляются присадки для ускоренного застывания.
  2. Специальные инфракрасные маты укладываются на поверхность массива.
  3. Подключается питающий кабель и подается электрическое напряжение.

Технология позволяет осуществлять разогрев бетонных конструкций, находящихся в горизонтальном положении.

Достоинства этого способа:

  • небольшое энергопотребление;
  • легкость реализации;
  • контроль интенсивности нагрева;
  • возможность разогрева бетона через щиты опалубки.

Слабые стороны:

  • ускоренное испарение влаги из бетонной смеси, которая нуждается в дополнительной защите от высыхания;
  • повышенный объем расходов, связанный покупкой термоматов для разогрева увеличенного пространства.

Несмотря на имеющиеся недостатки, инфракрасный метод востребован в строительной отрасли.


Особенно часто применяют данный метод при выполнении стяжки в зимнее время

Использование предварительно разогретого раствора

Метод разогрева бетонной смеси до выполнения работ по бетонированию – наиболее простой. Технологический алгоритм предусматривает следующие операции:

  • нагрев бетонного раствора на стадии смешивания компонентов;
  • заливку нагретой смеси непосредственно на участке работ.

Для практической реализации данной технологии производят специальные расчеты, направленные на определение рабочей температуры.

При этом учитывают:

  • количество заливаемого бетона;
  • время на транспортировку и заливку;
  • температуру окружающей среды.

При отклонениях в расчетах осуществляют дополнительный нагрев любым из известных методов.

Заключение

Принятие решения по выбору оптимального способа разогрева требует профессионального подхода. Важно изучить технологические особенности каждого способа и определить экономическую целесообразность его применения. Рекомендации профессионалов помогут разобраться в достоинствах и недостатках применяемых технологий нагрева.

При электропрогреве бетона в температурных условиях ниже +5°C используют специальные масляные или воздушные для понижения напряжения сети 200 или 380 В. Но в случае небольших объемов при заливке фундамента на дачном участке своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который зачастую уже имеется в наличии, а не покупать или арендовать тот же . Способ для так называемых «домашних условий».

Такое решение имеет место быть, хотя, и сопряжено с определенными трудностями. Попытаемся разобраться в них для типов греющих элементов ПНСВ провода и электродов.

Прогрев бетона сварочным аппаратом и ПНСВ проводом

Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для обогрева бетона сварочным трансформатором вместе с проводом нам понадобится сварочник 150-250 А, алюминиевый кабель холодных концов, амперметр (клещи) и изолента, на тканевой основе.

Для примера приведу расчет для прогрева плиты 3,8 м 3 размером 4x5x0,19 м при температуре воздуха около -12°C и сварочным аппаратом на 250 А. Итак, ПНСВ провод нарезаем на отрезки длиной по 18 метров. Длина определялась опытным путем и для вашего случая, возможно, будет другой. Каждый из таких отрезков способен выдержать ток до 25 А. Соответственно, для суммарных 250 ампер возможно использовать 10 отрезков. Но чтобы не пускаться в крайности и оставить небольшой запас будем ориентироваться на 8 проводов.

К каждому куску ПНСВ с обеих сторон докручиваем алюминиевый провод такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы дотянулись до трансформатора. Саму скрутку изолируем изолентой.

Укладываем отрезки провода, подвязывая их к арматуре пластиковыми креплениями или изолированным проводом, чтобы избежать замыкания. Для плиты провод можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода надо маркировать, например (+) и (-). Или можно концы развести по разным сторонам конструкции. Также очень удобно соединить фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолит) с клеммами.

После заливки бетона сразу же подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проводах (должен быть до 240 А) и на каждом отрезке (должен быть до 20 А). По мере нагревания сила тока будет падать, и ее надо будет увеличивать на аппарате.

В итоге плита данных габаритов приобрела нужную прочность за 40 часов. Также после заливки бетона, его рекомендуется укрыть защитной пленкой для предотвращения иссушения. При особо низких температурах сверху на пленку можно положить слой утеплителя.

Видео по укладке ПНСВ провода можно посмотреть ниже:

Прогрев бетона сварочным аппаратом и электродами

При этом способе греющими элементами выступают , вживляемые в бетон. И ток течет непосредственно через раствор. Из этого вытекает и главный недостаток прогрева сварочным аппаратом вместе с электродами: опасность поражения электрическим током находящимся рядом людей. Безопасным считается напряжение до 36 В. Если оно выше, то необходимо озаботиться недопущением на обогреваемый объект людей и животных. Также есть мнение, что подобные арматурные электроды быстро изнашивают сварочный трансформатор.

Электроды (пруты арматуры) укладывают в конструкцию, соединяя последовательно таким образом, чтобы получилось два изолированных друг от друга отрезка. К одному из них подключаю прямой провод, к другому – обратный. Для контроля тока между двумя электродами подключают лампу накаливания (опционально). Очень важно измерять температуру бетона для недопущения его обезвоживания и растрескивания. Залитую конструкцию не забудьте укрыть пленкой и утеплителем во избежание потерь тепла и влаги.

  • 1 Зачем греть раствор
  • 2 Основные методы подогрева
  • 3 Расчет подогрева
  • 4 Подогрев раствора проводом
    • 4.1 Технология обогрева раствора проводом
  • 5 Подогрев при помощи кабеля
    • 5.1 Технология подогрева раствора кабелем
  • 6 Подогрев раствора при помощи сварочного аппарата
  • 7 Подогрев бетона зимой
    • 7.1 Противоморозные добавки
    • 7.2 Метод термоса
  • 8 В заключение

Бетон – это популярный, недорогой и повсеместно применяемый материал, без которого невозможными становятся такие процессы, как строительство, а также ремонт зданий и сооружений. Для того чтобы раствор такого рода позволял создавать качественные, прочные, а главное, долговечные конструкции важно знать не только рецептуру и технологию его приготовления, а также обладать информацией о том, как прогревать бетон и при какой температуре прогрев бетона обязателен и необходим.

Подогрев бетона для строительных работ в зимний период

Зачем греть раствор

Термоматы для подогрева

Отрицательная температура оказывает негативное влияние на процесс гидратации или застывания бетонной смеси. Раствор такого типа состоит из цемента, песка, воды и щебня.

В данной смеси именно вода является катализатором процесса застывания раствора. Но при отрицательной температуре влага замерзает, что ставит под угрозу не только процесс набора прочности раствора, но и дальнейшие строительные работы.

Основная задача работы по разработке схемы подключения – как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального для процесса застывания температурного режима.

Обратите внимание! Если влага в растворе все же успеет кристаллизоваться, раствор уже не спасет ничего. Не стоит дожидаться оттепели, ошибочно предполагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.

  • Оптимальный температурный режим для схватывания бетона без добавок и подогрева +10…+20 градусов;
  • Бетонирование при температуре от -20 до +10 градусов заставит вас задуматься о том, как правильно греть бетон;
  • Если температура ниже -20 градусов, все работы с раствором запрещены.

Основные методы подогрева

Укладка нагревательного кабеля

Существуют три основных метода подогрева раствора при низкотемпературном режиме:

  • При помощи провода;
  • При помощи кабеля;
  • При помощи сварочного аппарата.
  • Расчет подогрева

    Теперь, когда вы знаете при какой температуре нужно греть бетон, необходимо разобраться, как рассчитать подогрев.

    Расчеты такого рода для каждого метода должны учитывать следующие параметры:

    • Вид бетонной конструкции;
    • Общая площадь изделия, требующего подогрева;
    • Объем раствора;
    • Необходимая электрическая мощность.

    Подогрев раствора проводом

    На фото — пример укладки провода

    Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.

    Данный провод состоит всего из двух конструктивных элементов:

  • Однопроволочная токопроводящая округлая жила из стали;
  • Изоляция, созданная из ПВХ или полиэтилена.
  • Данный метод основывается на передаче тепла бетонной массе от прогретого провода. Нагревание самих проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

    Технология обогрева раствора проводом

    Инструкция, оговаривающая как подключить прогрев бетона, предусматривает исполнение следующих этапов работ:

  • Провод укладывается в конструкцию, до ее заполнения раствором, таким образом, чтобы он не соприкасался с опалубкой. Концы провода должны выходить из бетонной поверхности для возможности подключения;
  • Методом пайки производится вывод концов нагревательных проводов;
  • Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.

  • Количество нагревательных проводов и длина каждого из них берется из произведенных расчетов и технологических карт;
  • Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции при помощи мегомметра;
  • Подача тока к проводам производится через понижающую трансформаторную подстанцию.
  • Расположение нагревательного провода

    Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.

    Подогрев при помощи кабеля

    Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.

    Технология подогрева раствора кабелем


    Схема расположения кабеля

    Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, состоит из следующих этапов:

    • Кабель располагается в основании бетонной конструкции прямо перед заливкой раствора;
    • Кабель фиксируется крепежными элементами;
    • В процессе установки кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
    • Кабель подключается через электрический низковольтный шкаф.

    Схема кабельного подогрева

    Обратите внимание! При реализации данного метода необходима разработка схемы расположения кабеля и производство температурных испытаний.

    Подогрев раствора при помощи сварочного аппарата

    Реализация метода с использованием сварочного оборудования

    Зная при какой температуре греют бетон, можно использовать для подогрева и сварочный аппарат.

    Для реализации подобного метода понадобится следующее оборудование и материалы:

    • Несколько кусков арматуры;
    • Лампы накаливания;
    • Градусник.

    Арматура в данном случае располагается параллельно цепи, состоящей из прямых и обратных проводов. Между ними располагают лампы накаливания, с помощь которых будут производиться измерения напряжения. Для измерения температуры используется самый обыкновенный градусник.

    Процесс затвердевания раствора достаточно длительный и может занимать около месяца. В процессе прогревания и затвердевания раствора конструкция ни в коем случае не должна быть залита водой и подвержена холоду.

    Данный метод применим при необходимости обогрева небольших бетонных заливных конструкций и приемлемых погодных условиях.

    Подогрев бетона зимой

    В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.

    Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:

    • Введение в раствор противоморозных добавок;
    • Подогрев методом «Термоса».

    Противоморозные добавки


    Добавки на основе из антифриза

    Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.

    Любой строитель своими руками может добавить противоморозные средства в раствор.

    Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.

    Совет. Если после затвердения таких монолитных конструкций вам потребуется просверлить отверстие или поровнять края, можно воспользоваться такими методами, как алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.

    Метод термоса

    Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.

    Совет. Для ускорения процесса отвердения можно в подогретую опалубку заливать подогретый раствор.

    В заключение

    Заливка бетона зимой

    Подогрев бетонного раствора в зимний период — это необходимая составляющая производства строительных работ. Методов подогрева бетонной массы может быть достаточно много и выбор той или иной схемы следует производить индивидуально для каждой конструкции в соответствии с ее основными параметрами.

    А видео в этой статье откроет вам еще больше особенностей и нюансов процесса подогрева раствора для создания монолитных бетонных изделий.

    Греем бетон сварочным трансформатором

    Такой способ прогрева подойдет для мелких объемов заливки и при наличии сварочного трансформатора, идеально подойдет для домашних условий. Прогрев сварочным аппаратом это-то же самое что и прогрев специальным понижающим трансформатором . Принцип остается тот же только мощности заметно поубавиться.

    Для примера возьмем сварочный аппарат постоянного тока с мощностью 250 ампер.

    Я не буду вдаваться в расчеты зимнего бетонирования а опишу сам процесс прогрева, основанный на личном опыте при заливке бетонной плиты 4 на 5 метров. В статье выложены поясняющие фотографии, своих у меня нет но я постарался подобрать максимально подходящие что бы они наглядно поясняли принцип работы по обогреву бетона.

    Нам нужен: сварочный аппарат 150 -250 ампер, греющий провод ПНСВ, одинарный алюминиевый провод в 2.5- 4 кв., токовые клещи, изолента ХБ.

    1. Греющий провод необходимо нарезать кусками в 18 метров, длину я рассчитал опытным путем. Количество таких отрезков нужно рассчитать исходя из мощности имеющегося сварочного аппарата. За основу возьмем аппарат на 250 ампер. При максимальной нагрузке наша петля выдержит 25 ампер и это потолок. Значит нужно отталкиваться от этой цифры. Не будем насиловать сварочный трансформатор, 8 петель будет в самый раз. Для прогрева бетонной плиты 4 на 5 метров и толщиной в 19 см такое количество будет нормальным.


    2. К отрезанным кускам провода ПНСВ необходимо присоединить 2 алюминиевых провода, соединяем при помощи скрутки в 3-5 см. Длина алюминиевого конца выбирается по месту. Смотрите сами, эти алюминиевые концы нужно будет присоединить к сварочному кабелю. Особо заморачиваться не нужно, так как всегда возможно нарастить необходимую длину. Скрутку тщательно изолируем.

    3. Далее нам нужно уложить прогревочные петли. Улаживаем с умом так чтобы греющий кабель располагался чуть выше середины плиты, но ниже верхнего слоя арматуры. Петли подвязываем изолирующим кабелем, что бы при прогреве они не замкнули на землю. Скрутка ПНСВ и алюминиевого провода должна находится в бетоне, иначе она сгорит. Алюминиевые концы выводим из зоны заливки. При укладке петель маркируйте алюминиевые выхода из петель, что бы при подключении не запутаться. Самый оптимальный вариант это с одной стороны плиты сделать выхода на + а с другой стороны плиты выхода на .

    4. После заливки нам необходимо как можно быстрее собрать всю цепь обогрева. С сварочника выходит два кабеля, говоря проще это наше питание на прогревочные петли.

    Все плюсовые выхода петель цепляем на плюсовой кабель сварки и соответственно другие концы петель кидаем на минус. Способ соединения выбирайте сами, лично я сделал так называемую «гитару» к сварочным кабелям прицепил две текстолитовые пластины, на которых наварены болтики для зажима алюминиевых концов прогревочных петель. В общем, сами смотрите как вам удобно, в итоге получаем по восемь концов на каждом сварочном кабеле.

    5. Включаем сварочный аппарат и начинаем греть бетон. Перед включением ставим регулятор тока на минимум. Включив, меряем токовыми клещами ампераж на сварочных кабелях. Если будет примерно 240 ампер не пугайтесь так как мо мере того как бетон будет греется, амперы начнут падать. Проверяем клещами работоспособность каждой петли для начала там должно быть 14-18 ампер на каждой петле. Через часика два меряем еще раз, если амперы упали, добавляем на сварке ток. Добавляйте постепенно минимум – середина – максимум, если вы за 8 часов дойдете до максимума это уже неплохой результат. Обязательно проверяйте нагрузку на петли, помня что они не выдержат больше чем 25 ампер. В зависимости от температуры время прогрева бетона может увеличиваться или уменьшатся. Исходя из своего опыта скажу, при -12С я 38 часов обогрел и высушил выше описанную бетонную плиту.


    Еще статьи по прогреву бетона

    Для того что бы электропрогрев бетона был максимально эффективным накройте плиту утеплителем или опилками. Электропрогрев бетона сварочным трансформатором должен выполнятся соответствующим персоналом, так как может возникнуть угроза для человеческой жизни. Просьба не воспринимать эту статью как руководство для зимнего бетонирования , я всего лишь описал то, что делал сам, не имея возможности сделать нормальный обогрев бетона.

    Строительные мероприятия, связанные с бетонированием монолитных конструкций, осуществляются на протяжении года. Зимой строителям приходится решать ряд задач по обеспечению прочности бетона и предотвращению замерзания входящей в раствор воды. С целью поддержания положительной температуры раствора и обеспечения оптимальных условий схватывания осуществляется прогрев бетона. Рассмотрим детально методы нагрева с использованием электрической энергии и инфракрасных лучей.

    Как осуществляется прогрев бетона в зимнее время

    С наступлением зимних холодов строителям приходится сталкиваться с серьезными проблемами, связанными с особенностями бетонного раствора. Он содержит гравий, портландцемент и песок с добавлением воды. Раствор при обычных условиях приобретает эксплуатационные характеристики на протяжении месяца. Однако вода при замерзании увеличивается, что может разрушить монолит.

    В процессе осуществления строительных и ремонтных работ в условиях низких температур для ускорения отвердения бетонного раствора следует использовать прогрев бетона

    Для поддержания температуры используются следующие технические приемы:

    • электрический прогрев специальным кабелем. Для повышения температуры применяется ПНСВ провод, который заранее прокладывается по подлежащей заливке конструкции;
    • электронагрев с помощью сварочного трансформатора. К источнику электроэнергии подключается кабель для прогрева бетона с помощью введенных в массив электродов;
    • нагрев с помощью специальной опалубки. В стандартных элементах щитовой конструкции опалубки вмонтированы быстросъемные электронагревательные элементы;
    • инфракрасный разогрев. Он основан на использовании направленного инфракрасного излучения, благодаря которому повышается температура бетона;
    • предварительный разогрев смеси. Раствор нагревается до заливки таким образом, чтобы при твердении он сохранял положительную температуру;
    • обустройство специальных шатров. Сооружается каркасная конструкция с брезентовым или полиэтиленовым перекрытием, внутри которой работает тепловая пушка.

    Принятие решения о применении конкретного метода нагрева осуществляется на основании предварительно выполненных расчетов. В комплексе проанализировав все факторы и оценив экономическую сторону вопроса, можно определиться и принять правильное решение. Остановимся на особенностях каждого способа разогрева.

    Электропрогрев бетона с помощью кабеля ПНСВ

    Используя провод для прогрева бетона ПНСВ несложно обеспечить оптимальную для застывания раствора температуру. Этот метод достаточно простой и предусматривает прокладку специального провода ПНСВ, который греется при подаче низкого напряжения от понижающего трансформатора.

    Такой способ работает по достаточно простому принципу. Прежде чем выполнить заливку, закладывается провод для прогрева бетона

    Технология электрического обогрева специальным проводом имеет ряд преимуществ:

    • обеспечивает высокую эффективность. Правильно подобранный и профессионально уложенный нагревательный провод способен обогреть бетонный массив увеличенного объема;
    • гарантирует экономичность. Незначительное потребление электрической энергии позволяет избежать существенных финансовых расходов и заметно сокращает сметную стоимость работ;
    • сохраняет структуру монолита. При подаче питающего напряжения не образуются трещины в зонах прокладки кабеля, а также пузырьки воздуха в разогреваемом проводом бетонном массиве;
    • является универсальной. Электрический обогрев может использоваться для монолитных конструкций, изготовленных из обычного бетона, а также усиленных стальной арматурой.

    Несмотря на серьезные преимущества, метод имеет определенные недостатки:

    • требует проведения подготовительных мероприятий, при выполнении которых укладывается кабель прогревочный для бетона. Важно соблюдать аккуратность при укладке петель провода и придерживаться рабочей схемы;
    • нуждается в использовании специального трансформатора. Мощность понижающего оборудования должна обеспечивать возможность повышения температуры бетонного массива до необходимого уровня.

    Используется специальный кабель, состоящий из токопроводящего сердечника и изоляционного покрытия. Провод подбирается на основании расчетов, учитывающих ряд факторов:

    • питающее напряжение трансформатора;
    • диаметр токопроводящей жилы;
    • длину провода.

    Нужно принять во внимание, что закладка прогревочных петель осуществляется обычно при малоприятной погоде

    При прокладке кабеля важно соблюдать следующие требования:

    • обеспечить чистоту поверхности и исключить возможность повреждения кабеля;
    • избегать перегибов жил и равномерно укладывать провод по всей площади.

    Важно обеспечить требуемую интенсивность нагрева:

    • на протяжении первых двух часов нагрева, скорость не должна повышаться более чем на 10 градусов в час;
    • рабочая температура должна быть стабильной в течение всего периода прогрева;
    • скорость остывания разогретого массива не должна превышать 5 градусов Цельсия в час.

    Приобретайте провод для прогрева бетона только у проверенных производителей, и проверяйте наличие сертификата. Метод использования кабеля для нагрева бетонного раствора аналогичен процессу обустройства теплого пола.

    Прогрев бетона сварочным аппаратом

    Прогреть раствор можно, используя сварочное оборудование и проволочные электроды. Метод положительно зарекомендовал себя при заливке в зимнее время вертикальных конструкций:

    • колон;
    • стен;
    • ограждений.

    Производить электропрогрев бетона можно с использованием электродов, заменяющих собой провода ПНСВ

    В качестве токопроводящих элементов может использоваться:

    • стальная арматура;
    • проволока диаметром 8–10 мм;
    • металлические пластины.

    Практическая реализация этого способа несложная:

    • после бетонирования вертикальных конструкций необходимо воткнуть в бетонный массив электроды;
    • затем следует с помощью кабеля подать питающее напряжение от понижающего трансформатора.

    При нагреве вертикальных колонн небольшого сечения достаточно использовать один электрод. При этом прогрев бетонной смеси будет осуществляться путем подачи напряжения на арматурный каркас и установленный в раствор стальной стержень.

    При выполнении работ важно соблюдать следующие требования:

    • подобрать расстояние между стержнями, которое должно составлять не менее 60 см в зависимости от климатических условий;
    • регулировать питающее напряжение для достижения необходимой температуры прогрева бетонного массива.

    Результаты Голосовать

    Где вы предпочли бы жить: в частном доме, или квартире?

    Назад

    Где вы предпочли бы жить: в частном доме, или квартире?

    Назад

    Достоинства метода:

    • простота практической реализации;
    • возможность использования на крупных объектах;
    • ускоренный монтаж элементов.

    Электродный прогрев прост в использовании и монтаже, но на его проведение требуются значительные затраты электроэнергии

    Слабые места:

    • повышенный расход электроэнергии;
    • невозможность повторного использования электродов.

    Роль проводника электрической энергии в данном варианте играет вода.

    Использование нагревающей опалубки

    С помощью специальной сборной опалубки, в щитах которой смонтированы электрические нагреватели, можно в зимнее время обеспечить поддержание положительной температуры бетонного раствора.

    Преимущества этого метода:

    • возможность быстрой замены электрических нагревателей, доступ к которым осуществляется с внешней стороны конструкции;
    • универсальность опалубки, которая многократно может использоваться на различных объектах;
    • повышенная эффективность, позволяющая выполнять строительные мероприятия при снижении температуры до минус 25 градусов Цельсия;
    • увеличенный коэффициент полезного действия, благодаря которому снижаются энергозатраты, и повышается рентабельность;
    • ускоренный монтаж опалубки, конструкция которой позволяет за ограниченное время соединить щиты и подключить электроэнергию.

    Для обогрева бетона таким методом в опалубку монтируются нагревательные элементы, замена которых производится по мере необходимости

    Несмотря на комплекс достоинства, имеется ряд недостатков:

    • повышенная стоимость конструкции;
    • проблематичность применения на сложных конфигурациях.

    Инфракрасный метод разогрева

    Направленное воздействие инфракрасного излучения позволяет в необходимом участке выполнить прогрев до требуемой температуры. Интенсивность теплового излучения регулируется за счет изменения интервала между бетонной поверхностью и инфракрасными элементами.

    Технология нагрева термоматами довольно проста:

    • в раствор вводятся добавки, ускоряющие твердение;
    • на поверхность кладутся специальные маты;
    • осуществляется подача питающего напряжения.

    Этот способ используется для обогрева бетонных поверхностей, расположенных в горизонтальной плоскости.

    Преимущества технологии:

    • пониженный уровень энергозатрат;
    • простота осуществления;
    • регулировка интенсивности излучения;
    • возможность нагрева через опалубку.

    Cварка и бетон: как проводится прогрев, инструменты

    Для строительства при температуре окружающей среды ниже +5 °С нужно использовать прогрев бетона. Для таких работ применяется специальная техника — масляные или воздушные понижающие трансформаторы 3-х фазного типа. При выполнении мероприятий по бетонированию в холодную пору на приусадебных или дачных участках пользуются бытовыми маломощными сварочными агрегатами.

    Зачем прогревают бетон сваркой?

    Все марки стройматериала применяются при температуре свыше +5 °С. Такой раствор затвердевает, становится прочным, он не трескается и в дальнейшем не разрушается. Когда бетонируют на морозе, то в смесь схватывается неравномерно, начинают образовываться трещины, а сама конструкция разрушается — через время придется выполнять дорогой ремонт построенного таким образом объекта. Использование специальной техники для подогрева раствора предотвращает появление несоответствий качественным параметрам бетона — вещество принудительно прогревается, поэтому твердеет и застывает при необходимых температурах. Это позволяет не прекращать строительство и зимой.

    Бытовые сварочные приборы справляются с прогревом небольших порций строительного раствора. Они мобильны и мало используют электрической энергии, а их настройки могут регулировать поступающий ток на нагреватели в различном диапазоне. Такие аппараты либо есть в хозяйстве, либо их можно приобрести, арендовать. При их помощи непрофессиональному строителю можно осуществлять правильную заливку материала.

    Инструменты и материалы

    НаименованиеХарактеристика
    Сварочный аппаратМощность в диапазоне 150—250 А
    Кабель с алюминиевой основойРазмер сечения 2,5—4,0 мм²
    Изоляционные лентыОснова из ткани
    АмперметрДля измерения силы тока в сети
    ПНСВ-кабелиДля распределения тока по сети
    ПассатижиДля скручивания проводов
    Токовые клещиДля распределения тока

    Работы под напряжением следует проводить с соблюдением правил безопасности.

    Как проводится прогрев?

    Прогрев бетона проводят с помощью греющих кабелей, которые укладываются во время конструирования армирования.

    Опытные строители предлагают 2 метода прогрева бетона:

    • с использованием ПНСВ-кабелей;
    • с применением вживленных электродов.

    При помощи ПНСВ-проводов

    Подготовка

    Выполняют нарезку кабеля на отдельные фрагменты 150—200 см длиной, которые по отдельности должны выдержать силу тока в 25 А. В случае использования максимальной производительности сварочного агрегата необходимо задействовать 10 штук таких отрезов. С обоих концов ПНСВ-кабеля при помощи пассатижей прикручивают алюминиевые провода такой же длины. Места соединения защищают изоляционной лентой. Скрутка погружается в прогреваемый раствор, а другая ее сторона потом будет смонтирована со сварочным аппаратом.

    Отрезанные фрагменты проводов крепятся к арматурной сердцевине креплениями из диэлектрического материала — пластика или пластмассы. Для недопущения короткого замыкания нагревательной сети такое соединение изолируется качественными проводами. При этом маркируются провода отметками «+» и «-».

    Основной этап
    Проводя процедуру необходимо подключить клеммы к сварочному аппарату и установить минимальное значение мощности.

    Осуществляя бетонную заливку арматуры с закрепленными ПНСВ-кабелями, необходимо подключить их клеммы к источникам питания на сварочном агрегате. Устанавливается минимальное значение подаваемой мощности тока, на проводящем фрагменте измеряют амперметром параметры силы, выдаваемой прибором. В описываемом случае на основном проводе в теории должно быть значение в 250 А, на нагревательных отрезках — 20 А.

    Необходимые условия

    Профессионалы обращают внимание, что при постепенном прогревании бетонного раствора сила тока уменьшается, поэтому следует вручную увеличивать мощность подачи. Но одновременно не допускается моментальное повышения напряжения на отрезках. Застывающую смесь изолируют утепляющим средством или пленкой из полиэтилена. Такие действия затрудняют утечки тепловой энергии, конструкция будет дозревать равномерно, а трещины на основе не будут образовываться. Это мероприятие проходит до полной готовности бетонного изделия, когда достигнута требуемая прочность. Прогревание длится 30—40 часов, а смесь должна постоянно находится в тепле.

    Прогревание вживленными электродами

    Распространенное использование другого метода — установка нагревательных элементов в тело бетонной конструкции. Таким образом прогревают вертикальные изделия — стены или отдельные колонны здания. Принцип действия заключается в движении тока через бетонную смесь к электродам, которые начинают греть раствор. В роли кабеля выступает жидкое вещество. Главный минус этого способа — риск удара током находящихся в зоне воздействия людей и животных. Для предотвращения таких рисков напряжение в сети создают на уровне 36 В.

    Профессионалы предупреждают, что резкое охлаждение изделия приведет к появлению трещин, что вызовет негодность конструкции, а сам процесс нагревания будет бесполезным.

    Электродами выступают арматурные пруты, помещаемые в бетонное изделие и последовательно соединяются между собой, создавая отдельные изолированные отрезки, к которым подключают питающие провода. Контролируют силу тока присоединенной к электродам лампочкой накаливания. Постоянно мониторят внутреннюю температуру материала для предотвращения появления трещин и обезвоживания внутренней структуры. Процесс длится 12—17 часов.

    Провод пнсв или провод для прогрева бетона

    В большинстве случаев воздействие положительных температур на бетонный раствор, находящийся в опалубке, организовывается при минусовых наружных температурах на стройплощадке. Но практика показывает, что прогревать бетон полезно и в других случаях – чтобы ускорить схватывание и затвердевание массы и получить максимально однородный состав. Один из таких методов, который называют активным прогреванием, использует провод для бетона, закладываемый непосредственно в рабочую массу. Укладка греющего кабеля в опалубку



    Методика прогрева железобетона

    Главное преимущество этой технологии перед другими методиками прогрева – абсолютное отсутствие потерь тепла, так как тепловая энергия остается в окружающей ее бетонной массе. Затраты же на нагревание кабеля и передачу тепла в тело бетонной конструкции – минимальные по сравнению с другими обогревающими технологиями.

    Следующий, несомненно, большой плюс – простота реализации этого способа. Достаточно после расчетов правильно подобрать греющий элемент, схему подключения и укладки, выбрать подходящее напряжение, и конечного результата можно добиться, не прибегая к услугам строителей и электриков.

    Сама технология состоит из нескольких этапов, первый из которых – сооружение опалубки или формы соответствующей конструкции, в которую будет укладывать армокаркас, греющий провод и будет заливаться бетон, который перед подачей напряжения в схему обязательно должен уплотняться глубинным вибратором. Заливка раствора в подготовленную форму

    Некоторые особенности, которыми обладает ПНСВ или КДБС, использующиеся для прогрева бетонной массы, позволяют схеме более эффективно преобразовывать электроэнергию напряжения в тепловую, главное – правильно все рассчитать. Это тепло и греет бетон, ускоряя его схватывание и затвердевание.

    Профессиональные строители знают и понимают разницу между греющим проводом и кабелем, а индивидуальным застройщикам будет полезно иметь об этом представление, что поможет использовать технологию правильно и более эффективно. Методика прогрева при помощи кабеля дороже по следующим причинам:

    1. Прогрев армированного бетона проводится при подключении схемы к пониженному напряжению через специальный понижающий трансформатор, чтобы не допустить при случайном повреждении изоляции утечки опасного напряжения в конструкцию через влажную металлическую арматуру.
    2. Греющий КДБС можно подключать к сети не менее 220в. Оптимально – 220в или 380в без понижения сетевого напряжения.

    Подключить ПНСВ или КДБС проще в смысле организации рабочего процесса – соединения делаются через специальные муфты, а кабель при этом не нужно укорачивать или наращивать. Но греющий кабель дороже провода, поэтому в индивидуальном строительстве он используется на усмотрение хозяина. Еще один недостаток кабелей – их нельзя использовать повторно. КДБС для прогрева бетона



    Отличия проводов:

    1. Внешне провод от кабеля можно отличить по следующим признакам: у провода обычно одна жила, у кабеля – две или больше.
    2. У провода номинальные температурные пределы при нагреве бетона – ± 55°С.
    3. Максимальная сила тока – 16 А.
    4. Сечение – 0,6-3 мм, что позволяет гнуть провод в любом направлении и использовать сложные схемы укладки. Можно использовать специальный калькулятор расчета сечения провода.
    5. Расход провода на нагревание 1 м3 бетонного раствора – 50-55 м.

    Какие бывают греющие провода

    ПНСВ 1.2 считается самой дешевой продукцией для прогревающих схем. Расшифровка характеристики ПНСВ: ПН – провод нагревательный, С – сталь, В – виниловая изоляция. Как уже говорилось, это самый дешевый вариант из существующих, поэтому в индивидуальном строительстве он более популярен, но для его эксплуатации нужен понижающий трансформатор, и в частном хозяйстве в этой роли может выступать обычный сварочный аппарат. ПНСВ 1.2



    Провод ПНСВ 2х1.2 представляет собой одну стальную жилу круглого сечения, с ПВХ или пластиковой изоляцией толщиной ≤ 0,8 мм. Рабочее напряжение для запитывания схемы с этим проводом – от 50 до 1000 вольт. Ток – переменный или постоянный. Возможность подключения к источнику постоянного тока позволяет подключать схему прогрева через понижающие трансформаторы с различным напряжением на выходе, но в пределах указанного выше значения. Электрическая развязка через трансформатор – это одна из мер безопасности при работе с высоким напряжением. Расчет температурного диапазона этой марки провода – от -60°С до +50°С, максимально допустимая – +80°С.

    Почему эта марка так популярна у строителей и частных хозяйственников:

    1. Низкая возможность механического повреждения изоляции.
    2. При перепадах напряжения в сети, даже при подключении через понижающий трансформатор, провод не будет перегреваться так интенсивно, как аналоги.
    3. Из-за использования стальной жилы провод не деформируется в бетонной массе при ее схватывании и дальнейшем затвердевании.
    4. Сопротивление провода – 0,15 Ом/метр.
    5. Номинальная мощность – до 2,5 кВт/м3.
    6. Расчет расхода для 1 м3 бетонного раствора – до 60 погонных метров.
    7. Время схватывания бетона при использовании данного метода – до 72 часов.
    Схема подключения ПНСВ



    Вопреки расхожему мнению, ПТПЖ 1х1.2, 2х1.2 (расшифровка: П – провод, Т – радиотрансляционный, П – изоляция из пластмассы, Ж – жила из оцинкованной стали) – это не кабель, а провод, который использовался в народно-хозяйственной промышленности еще до изобретения технологии подогрева бетона электричеством. Технические характеристики практически аналогичны параметрам ПНСВ, стальная жила бывает оцинкованной, сечение – 0,6-1,2 мм, изоляция ПЭВД (высокого давления). Единственное различие – в количестве жил: у ПТПЖ их две.

    1. ПТПЖ сохраняет рабочие характеристике при уличных температурах до -30°C.
    2. Радиус изгиба в схеме – не менее 10 диаметров жилы, чтобы не допустить появления микротрещин в изоляции.

    Более экономная схема прогревания бетона с использованием ПТПЖ получится, если провод будет иметь сечение не более 0,6 мм. Также ПТПЖ используют в системе «теплый пол».

    Также может быть использован АПВ (расшифровка: А – алюминиевая жила; П – провод; В – изоляция из ПВХ-пластиката (винила)). Шаг укладки провода в разных схемах

    Особенности укладки греющего провода

    Для каждой бетонной конструкции нужно разработать свою схему и подобрать соответствующие материалы, чтобы прогрев раствора проходил равномерно и сохранялась однородность структуры массы.

    1. Кабель подключается непосредственно к источнику напряжения, провод должен иметь так называемые «холодные» концы, удельное сопротивление (ρ) которых должно быть меньше ρ провода в схеме.
    2. Минимальный шаг размещения проводов вдоль длинной стороны формы – 15 мм. Их сближение может вызвать оплавление изоляции и короткое замыкание. Также нельзя накладывать их друг на друга.
    3. Хоть в спецификации к проводу и указаны допустимые диапазоны, на практике производить укладку при температуре на улице ниже -15°С не рекомендуется, так как увеличивается риск растрескивания изоляции, что может привести к КЗ.
    4. Эффект от обогрева можно увеличить, если поместить его в фольгу. Такая теплоизоляция повысит теплообмен и уменьшит сроки дозревания бетона до нормативных значений прочности.
    Процесс укладки греющего провода в бетонную смесь



    Методика прогрева и укладки провода

    Подготовительные работы, которые проводятся перед монтажом схемы:

    1. Сборка опалубки и армирующего каркаса. Все элементы этих конструкций должны быть освобождены от наледи.
    2. Провод укладывается на одном уровне с верхним и нижним рядами армирующего каркаса, без натяжения и сильного провисания, шаг укладки – 80-200 мм, конкретное расстояние зависит от погодных условий и уличной температуры. Пересечений и соприкосновений провода допускать нельзя, крепить кабель к арматуре следует пластиковыми хомутами, в крайнем случае – проволокой в изоляции или металлическими скрепками.
    Крепление греющего провода к арматуре каркаса

    Калькулятор расчета

    Температура на улице, °С Расстояние между проводом, см Ø ПНСВ, мм
    для верхнего и нижнего ряда арматуры для нижнего ряда арматуры
    -5,0 20 10 1.1; 1.2; 1.4
    -10 16 8 1.1; 1.2; 1.4
    -15,0 12 8 1.1; 1.2; 1.4
    -20,0 10 8 1.1; 1.2; 1.4
    Крепление провода стальными скрепками



    1. Понижающий трансформатор должен находиться от стройплощадки на расстоянии ≥ 25 м.
    2. Вокруг участка, на котором будет производиться бетонирование и обогрев раствора, устанавливается ограждение.
    3. ПНСВ подключается к секциям шин, к которым подключено питание от трансформатора.
    4. Шинопровод подключается к трансформатору, производится пробный холостой запуск электрической схемы на предмет проверки правильности сборки.

    Схема должна учитывать реальное время прогревания бетонной смеси:

    1. Первоначальный период – это разогрев. Увеличение температуры в этом временном отрезке должно быть в пределах 10°С за 120 минут.
    2. Основной рабочий период – нагревание, при котором нельзя греть провод выше 80°С.
    3. Последний период работы схемы – остывание. В это время бетон должен остывать со скоростью ≤ 5°С в час.

    Прогревание бетонной массы необходимо закончить после набора начальной прочности в пределах 50% от номинальной. При этом оптимальное время подогрева бетона будет варьироваться от 2-4 часов до трех суток – зависит от практических факторов: объема бетона, уличной температуры, схемы укладки и т.д.

    Нагрев бетона с использованием сварочного трансформатора. Нагрев бетона нагревательной проволокой ПНСВ. Подготовка к разминке

    Бетонную стяжку заливают не только летом в теплую погоду, но и зимой, когда температура редко поднимается выше нуля. Как известно из школьного курса физики, вода при минусовых температурах воздуха переходит из жидкого состояния в твердое, поэтому зимой нужно будет прогревать бетон сварочным аппаратом, так как этот материал содержит воду.

    Сегодня активно используются такие способы нагрева бетона, как нагрев специализирующегося на этой процедуре кабеля с помощью ПНСВ, нагрев с помощью специализированных термоматов, но наиболее популярным является сварочный аппарат, работу которого мы рассмотрим. .

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для сварки металлических деталей, резки материалов электродуговой сваркой. Сварочные агрегаты имеют, помимо основных элементов для производства сварки, дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:
    • Генератор сварочного тока;
    • Устройство для воздушно-плазменной резки металлов;
    • Блок напряжения холостого хода установки;
    • Блок для обогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но это распространенное мнение очень ошибочно, поскольку рассматриваемый материал выдерживается почти месяц, а именно 28 дней.Однако даже в этот период, по мнению опытных специалистов, бетон полностью не затвердевает, так как процесс затвердевания может длиться годами.

    Доказано, что бетон через 28 дней приобретает основные качественные характеристики: прочность, морозостойкость, водостойкость. Именно поэтому не рекомендуется подвергать бетонную стяжку фундамента или пола всевозможным нагрузкам в течение указанного выше времени.

    Нагрев с помощью сварочного аппарата

    Для разогрева бетонного основания на стройплощадке строители часто используют специальные приспособления, но на пути реализации этой потребности могут иметь место и обычные сварочные аппараты.Первоочередной задачей при решении проблемы являются дополнительные электроды, роль которых вполне могут выполнять части арматуры.

    Фурнитура, в свою очередь, монтируется равномерно по всей рабочей зоне, которая засыпана опилками. Опилки — отличное дополнение к теплоизоляционному слою бетонной поверхности. Кроме того, опилки минимизируют испарение влаги. Далее арматура соединяется между собой проволокой так, чтобы выходили параллельные цепи.

    Прямая и обратная сварочные проволоки подключаются к цепям, при этом стоит обратить внимание на то, что они замкнуты между собой. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочку необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не произошло перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреву материала, при этом не требует использования какого-либо дополнительного сложного оборудования во время процедуры. Несмотря ни на что, сварочный аппарат предпочтительнее использовать с небольшими рабочими поверхностями из бетона.

    Замыкать сварочный контур на арматуру бетона категорически не рекомендуется, так как этот способ не принесет ожидаемого результата, а счет за электроэнергию будет очень некрасивым.Есть несколько способов разогреться.

    Другие способы нагрева бетона:
    1. Разогрев электродами;
    2. Разогрев с помощью инфракрасных волн.

    Нагрев бетонной поверхности электродами

    Метод нагрева бетонной поверхности с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично справиться с нагревом бетонной поверхности.

    Типы электродов:
    • Полосатый;
    • пластинчатый;
    • струны;
    • Стержень.

    Нагрев бетона следует проводить с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения именно со сварочным аппаратом. Прежде чем использовать сварочный аппарат для обогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-то еще, следует проконсультироваться с грамотными и опытными профессионалами.

    Минусовые температуры отрицательно влияют на гидратацию бетонной смеси. Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Сегодня мы рассмотрим простые приемы, позволяющие проводить бетонные работы зимой.

    Географическое положение нашей страны диктует свои правила и технологии для всех видов строительных работ, проводимых в холодное время года. При повышении отрицательных температур бетонные работы возможны только на тех участках, где заранее заложена техническая возможность электрического обогрева или другого вида подогрева бетонной смеси.Как вы уже догадались, речь идет о крупных строительных площадках, где вне зависимости от погодных условий заливать бетон нужно в строго определенные сроки.

    Минусовые температуры отрицательно влияют на гидратацию (время отверждения) бетонной смеси. Вспомним, из чего он сделан: цемента, песка, воды и гравия. Вода является катализатором химической реакции процесса схватывания бетона. При отрицательных температурах замерзает влага, которая крайне необходима для процесса твердения, потеря прочности бетона ставит под угрозу все дальнейшие виды работ.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Если в бетонной смеси закристаллизовалась влага, то этот бетон уже нельзя спасать, и не стоит ждать оттепели — этот процесс необратим.

    1. Оптимальная температура схватывания бетона + 10… + 20 ° С.
    2. При температуре -20 … + 10 ° C необходимо принять меры для обеспечения нормальной гидратации бетона.
    3. При падении температуры ниже -20 ° C все виды бетонных работ запрещены.

    Способы обогрева бетона в домашних условиях

    При температуре 0 … + 10 ° С допускается работа с бетоном при условии добавления пластификаторов, не позволяющих смеси потерять необходимый набор прочности. В зависимости от температуры окружающей среды добавка разводится строго в той пропорции, которая указана в прилагаемой инструкции. Приобрести антифриз можно в любом строительном магазине.

    Недостатком пластификаторов является медленный набор прочности, если при + 17 ° С бетон набирает фирменную прочность за 7 суток, то при +7 ° С с использованием пластификаторов процесс может занять до 30 суток. Чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно присыпать ее опилками, что почти вдвое сократит процесс гидратации.

    Пенополистирол

    и пенофлекс отлично подходят в качестве утеплителя, но покупать его на одну заливку не очень рентабельно.Гораздо дешевле купить пенопластовую крошку и залить ею плиту, чтобы легкую крошку не сдуло ветром, ее нужно накрыть клеенкой или брезентом, прижав по периметру наливаемой плиты.

    Колонны и стены защищают опалубкой, но все же не лишним будет застелить открытые участки бетона той же клеенкой или брезентом. Во время твердения бетона происходит химическая реакция, из-за которой сама бетонная смесь выделяет определенное количество тепла, которое необходимо удерживать с помощью дополнительной изоляции.

    Если градусник опустился ниже нуля, то выделяемого тепла уже недостаточно. На объектах промышленного строительства для нагрева бетона при минусовых температурах применяют специальные трансформаторы, с помощью которых бетон нагревается нагревательными проводами.

    Купить специальный трансформатор, чтобы на морозе залить пару кубиков бетона — не очень хорошая идея. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150-200 А.Ниже приведен список материалов, необходимых для нагрева небольшой пластины сварочным аппаратом:

    1. Сварочный аппарат 150-200 ампер.
    2. Провод ПНСВ 1,5мм.
    3. Проволока алюминиевая одинарная АВВГ 1х2,5мм.
    4. Изолента HB (черная).
    5. Токовые клещи.

    Подготовка к разминке

    Нагревательный провод ПНСВ необходимо разрезать на отрезки длиной 17-18 метров. Полученные отрезки (петли) равномерно укладываются и перевязываются по всему арматурному каркасу заливаемой конструкции.Петли укладываем так, чтобы после заливки они находились чуть выше середины плиты, при заливке колонны или стены слой бетона над петлями должен быть не менее 4 см. Лучше всего перевязать нагревательный провод изолированным алюминиевым проводом. Он не должен идти растяжкой, в идеале он должен располагаться волнообразно. Расстояние между петлями в зависимости от температуры воздуха составляет от 10 до 40 см. Чем ниже температура замерзания, тем меньше расстояние между петлями.Количество нагревательных контуров зависит от мощности сварочного аппарата. Одна петля потребляет 17-25 ампер, а значит, 6-8 нагревательных петель — это максимум, который потянет сварочный аппарат на 250 ампер.

    При укладке петель важно разметить концы, как вариант, на один конец каждой петли намотать полоску изоленты, а другой конец оставить свободным.

    После того, как петли уложены и привязаны, на них нужно нарастить алюминиевые концы, которые затем присоединяются к устройству.Длина холодных концов определяется расположением самого сварочного аппарата, но не более 8 метров. Сращивание петли и холодного конца скруткой длиной 4-5 см. Тщательно заизолируйте скрутку лентой НВ и уложите так, чтобы после заливки она оставалась в бетоне, так как скрутка выгорит на воздухе. Разметку изолентой необходимо перенести на прикрепленный холодный конец петли.

    Подключение и прогрев

    После заливки все холодные концы необходимо подсоединить к сварочному аппарату, концы с маркировкой и без нее положить на разные полюса аппарата.После того, как все подключено, проверяем весь контур отопления и включаем прибор на минимальной нагрузке регулятора мощности. Токовыми клещами измеряем каждую петлю отдельно, норма 12-14 ампер. Через час прибавляем половину запаса хода прибора, через два часа откручиваем регулятор полностью. Очень важно равномерно добавлять ампер в нагревательные петли, каждая петля должна показывать не более 25 ампер. При -10 ° C, 20 ампер на петлю обеспечивают нормальную температуру, необходимую для схватывания бетона.По мере схватывания бетона сила тока в контуре падает, что позволяет постепенно увеличивать ее на сварочном аппарате. Перед увеличением смотрим, упало ли значение на самих петлях или нет. Если сила тока не изменилась с момента последней проверки, то ждем, пока она упадет минимум на 10%, и только после этого увеличиваем ток.

    Время разогрева зависит от объема заправки и температуры окружающей среды. Как и при бетонировании с добавками, дополнительно утепляем залитую конструкцию.При морозе до 10 градусов для нормальной гидратации бетона достаточно 48 часов. После отключения нагревательных контуров дополнительные нагреватели остаются еще минимум 7 дней. Не допускайте перегрева бетона, так как это чревато чрезмерным испарением влаги, что впоследствии приведет к образованию трещин и потере прочности бетона. Плита под утеплителем должна быть немного теплой и не более того. Нагрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен производиться только при наличии необходимого запаса электротехнических знаний и профессиональных навыков работы со сварочным аппаратом.

    При отсутствии сварочного аппарата можно использовать старый метод обогрева — «тепловой тент». При заливке небольших конструкций над ними возводится тент из брезента или фанеры, воздух в котором нагревается с помощью тепловых пушек или газовых обогревателей. «Чудо-печи», работающие на дизельном топливе, хорошо зарекомендовали себя с этим методом отопления. При экономном расходе топлива (2 литра за 12 часов) одна топка нагревает 10-15 кубометров воздуха из тепловой палатки до необходимой температуры гидратации бетона.

    Похожие видео

    Нагреваем бетон сварочным трансформатором

    Этот метод нагрева подходит для небольших объемов заправки и, при наличии сварочного трансформатора, идеален для домашних условий. Нагрев сварочным аппаратом аналогичен нагреву специальным понижающим трансформатором. Принцип останется прежним, только мощность будет заметно снижена.

    Для примера возьмем сварочный аппарат постоянного тока мощностью 250 ампер.

    Не буду вдаваться в расчеты зимнего бетонирования, а опишу сам процесс нагрева, исходя из личного опыта при заливке бетонной плиты 4 х 5 метров. В статье есть пояснительные фото, своих у меня нет, но я постарался выбрать наиболее подходящие, чтобы они наглядно объясняли принцип нагрева бетона.

    Нам понадобятся: сварочный аппарат 150-250 ампер, нагревательная проволока ПНСВ, одинарная алюминиевая проволока 2,5-4 квадратных метра, токоизмерительные клещи, изолента НВ.

    1. Нагревательный провод нужно разрезать на отрезки по 18 метров, длину я рассчитал опытным путем. Количество таких сегментов необходимо рассчитывать исходя из мощности имеющегося сварочного аппарата. Возьмем за основу аппарат на 250 ампер. На максимальной нагрузке наш шлейф выдержит 25 ампер и это потолок. Так что нужно отталкиваться от этой фигуры. Не будем форсировать сварочный трансформатор, 8 шлейфов будет в самый раз. Для обогрева бетонной плиты 4 на 5 метров и толщиной 19 см это количество будет нормальным.


    2. К отрезанным кускам провода ПНСВ прикрепить 2 алюминиевых провода, соединить их скручиванием 3-5 см. Длина алюминиевого конца подбирается на месте. Убедитесь сами, эти алюминиевые концы нужно будет прикрепить к сварочному кабелю. Не стоит особо заморачиваться, так как всегда можно увеличить необходимую длину. Тщательно изолируем скрутку.

    3. Далее нам нужно проложить нагревательные контуры. Устраиваем с умом так, чтобы греющий кабель располагался чуть выше середины плиты, но ниже верхнего слоя арматуры.Обвязываем петли изолирующим кабелем, чтобы при прогревании они не приближались к земле. Скрутка ПНСВ и алюминиевой проволоки должна быть в бетоне, иначе она прогорит. Вынимаем алюминиевые торцы из зоны заливки. Укладывая петли, отметьте алюминиевые выходы петель, чтобы они не перепутались при соединении. Оптимальный вариант — сделать выход на одной стороне тарелки. + и с другой стороны выхода плиты на .

    4. После заливки нужно в кратчайшие сроки собрать весь отопительный контур. Из сварочного аппарата выходят два кабеля, то есть это наш источник питания к нагревательным контурам.

    Все плюсовые выводы шлейфов зацепляем за плюсовой сварочный кабель и соответственно закидываем остальные концы шлейфов в минус. Способ подключения выбирайте сами, я лично сделал так называемую «гитару», чтобы к сварочным кабелям прикрепили две текстолитовые пластины, на которые приварены болты для зажима алюминиевых концов нагревательных контуров.В общем, смотрите сами, насколько вам удобно, в итоге получаем на каждом сварочном кабеле по восемь концов.

    5. Включаем сварочный аппарат и начинаем нагревать бетон. Перед включением установите регулятор тока на минимум. Включая, измеряем силу тока на сварочных кабелях токоизмерительными клещами. Если там около 240 ампер, не пугайтесь, так как по мере нагрева бетона амперы начнут падать. Проверяем работоспособность каждой петли клещами для начала должно быть 14-18 ампер на каждой петле.Через два часа снова замеряем, если упали ампера, добавляем ток на сварку. Добавляйте постепенно минимум — середину — максимум, если вы достигнете максимума за 8 часов, это уже хороший результат. Обязательно проверьте нагрузку на петли, помня, что они не выдержат больше 25 ампер. В зависимости от температуры время нагрева бетона может увеличиваться или уменьшаться. Исходя из своего опыта, при -12С я нагрел и высушил вышеописанную бетонную плиту в течение 38 часов.


    Другие статьи по обогреву бетона

    Чтобы электрический нагрев бетона был максимально эффективным, перекрыть плиту утеплителем или опилками. Электрический нагрев бетона с помощью сварочного трансформатора должен производиться соответствующим персоналом, так как это может быть опасно для жизни человека. Пожалуйста, не воспринимайте эту статью как руководство для зимнего бетонирования. , я просто описал, что делал сам, не умея нормально нагревать бетон.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших объектов и почти идеален дома, поскольку вам не нужно искать дополнительную мощность. Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Сварочный трансформатор BRIMA TIG 250

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Схема

    — как нагреть бетон сварочным аппаратом

    Примечание.Свежие бетонные конструкции можно нагревать не только петлями, но и электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся — это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций нагревательными контурами по принципу подачи ограничивающего тока по кабелю необходим в основном для площадок (плит фундаментов) полов и реже для стен, когда само помещение не отапливается.Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод более экономичен, чем электродный (см. Также статью «Резак для стен из пенобетона: особенности конструкции и применение»).

    Что нам нужно

    PNSV (Нагревательная проволока стального типа с виниловой оболочкой)

    • Итак, как мы уже говорили, нам нужен трансформатор, а это значит, что дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250А, хотя можно и больше, но мы специально рассмотрим минимум, чтобы узнать, как получить от него максимум.Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2,5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно выполнять только на тех участках, где есть источник питания 220В — это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление ПНСВ в зависимости от толщины кабеля

    Начало работы

    Так будет выглядеть укладка

    У нас есть сварочный аппарат на 250А, теперь нам нужен ПНСВ, количество которого мы рассчитываем по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220 / 250 = 0,88 Ом.

    Что из этого следует — если у нас будет максимальный выход 250А, то, чтобы не перегружать устройство, сделаем своими руками 8 шлейфов по 25А каждая — этого будет вполне достаточно.Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ на 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — проследите, чтобы скрутка была тугой — это определит правильность нашего дизайна. Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе.Если эти концы короткие — не переживайте — их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку (см. Также статью «Пигменты для бетона: основные характеристики, область применения и способы самостоятельного приготовления»).

    Укладка петель на металлический каркас. Фото

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками — внутри рамы — так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагрев бетона сварочным аппаратом будет эффективным. и безопасно.

    Вы также можете разрезать ПНСВ на части по одному и удалить с каждого алюминиевые концы, так будет намного проще продеть проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели — заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагреть бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (читайте также статью «Фундаменты: что это такое и как это делается правильно»).

    Примерно через 8 часов вы достигнете максимума, а через 3 дня печь должна просохнуть (но это не степень эксплуатации).


    Бетонирование — один из основных строительных процессов. Замерзание незатвердевшей бетонной смеси приводит к значительной потере прочности готовой конструкции, так как кристаллы льда вызывают расширение и разрушение конструкции.Нагрев бетона электродами дает возможность проводить строительные работы зимой без ухудшения качества готовой конструкции.

    Электродный метод не требует использования сложного оборудования. Принцип действия основан на свойствах электрического тока — при прохождении через влажную среду выделяется тепло, что способствует нагреву бетонной смеси и ее равномерному застыванию.

    Режимы нагрева бетона электродами

    Режим выбирается в зависимости от массивности и геометрии конструкции, марки бетонной смеси, погодных условий и режима возводимой конструкции.Электродный нагрев бетона осуществляется по одной из следующих схем:

    • два этапа: разогрев бетонной смеси и последующая изотермическая выдержка;
    • двухступенчатый: отопление и охлаждение с полной теплоизоляцией или устройство обогревающей опалубки;
    • три ступени: нагрев, изотермическая выдержка, охлаждение.

    При нагреве бетона электродами критически важно соблюдать температурные параметры.Процесс начинается от +5 градусов, затем температура повышается со скоростью 8-15 градусов в час. Максимальные допуски зависят от марки бетона и составляют + 55 … +75 градусов. Для контроля проводятся периодические измерения температуры.

    Время изотермической выдержки определяется на основании лабораторных исследований кубической прочности на сжатие. Зависит от типа цемента, температуры нагрева и необходимой прочности готового бетона.

    Допустимая скорость охлаждения 5-10 градусов / час.Точный параметр зависит от объема конструкции. Повторная изоляция после зачистки требуется, если разница температур окружающего воздуха и бетонных поверхностей превышает 20 градусов.

    Разновидности электролитов для нагрева бетона

    В зависимости от типа и геометрии конструкции для нагрева бетона используются разные электроды. Для каждого из них разработана своя схема подключения:

    • Струны.
    • Стержень.
    • Ламеллярный.
    • В полоску.

    Струны. Изготавливаются из арматуры длиной 2–3 м и диаметром 10–15 мм. Используется для колонн и других подобных вертикальных конструкций. Подключите к разным фазам. В качестве одного из электродов можно использовать усиливающий элемент.

    Стержень. Это куски арматуры толщиной 6–12 мм. Они располагаются в растворе рядами с рассчитанным шагом. Первый и последний электроды в ряду подключаются к одной фазе, остальные — ко 2-й и 3-й.Их используют для сюжета любой сложной геометрии.

    Пластинчатый. Они подвешиваются на противоположных краях опалубки, не погружаясь в раствор, и подключаются к разным фазам. Электроды создают электрическое поле, которое нагревает бетон.

    Полосатый. Изготавливаются в виде металлических полос шириной 20-50 мм. Их кладут на поверхность раствора с одной стороны конструкции и подключают к разным фазам.Используется для плит перекрытия и других элементов в горизонтальной плоскости.

    Способы установки электродов в конструкцию

    Электродный нагрев бетона применяется при возведении стен, колонн, диафрагм и других вертикальных элементов. Этот метод не подходит для изготовления плит.

    Электроды вводятся в залитый раствор с расчетным шагом (60–100 см) в зависимости от геометрии конструкции и погодных условий. Локальный перегрев отрицательно сказывается на качестве бетона, поэтому размещение электродов должно быть равномерным.Проект планировки составлен с учетом основных норм:

    • минимальное расстояние между электродами 200-400 мм;
    • расстояние от электродов до стержней рамы 50-150 мм;
    • расстояние от электрода до технологического шва конструкции — не менее 100 мм;
    • расстояние от внешнего ряда до опалубки — не менее 30 мм.

    Если невозможно выполнить эти требования из-за размеров или конструктивных особенностей нагреваемых поверхностей, электроды во взрывоопасных зонах должны быть изолированы эбонитовой трубкой.

    После заливки бетона нужно укрыть отапливаемый участок рубероидом, пленкой или другим теплоизоляционным материалом — без дополнительного утепления обогрев не имеет смысла.

    Однофазный или трехфазный переменный ток подается на электроды через понижающий трансформатор, включенный по схеме. Постоянный ток использовать нельзя, так как он запускает процесс электролиза. В электрическую цепь обязательно должны быть включены управляющие устройства — по мере затвердевания требуется регулировка параметров подаваемого тока.

    Правила безопасности при нагреве электродов

    Применение технологии обогрева бетона электродами на строительной площадке требует повышенного внимания к соблюдению правил безопасности:

    • Нагрев заполнения с армирующей структурой осуществляется при пониженном напряжении (60–127 В).
    • Использование напряжений до 220 В возможно для обогрева придомовой территории, не содержащей токопроводящих элементов (металлический каркас, арматура) и не связанной с соседними конструкциями.
    • Прогрев напряжением до 380 В допускается в исключительных случаях для неармированных секций.
    • Электроды необходимо устанавливать в местах, строго определенных проектом. Категорически запрещается допускать их соприкосновение с армирующими элементами — это приведет к короткому замыканию и выходу оборудования из строя.

    Электродный нагрев бетонной смеси должен производиться в строгом соответствии с технологией. Нарушение временного или температурного режима, схемы размещения электродов может привести к локальному перегреву и недостаточному приросту прочности, что впоследствии приведет к появлению трещин в конструкции и возможному разрушению.При правильном выполнении работы раствор затвердевает с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

    методов нагрева проволокой, сварочный аппарат Антиоровые добавки Метод термоса. Как нагреть бетон с помощью сварочного аппарата? Что нам понадобится

    Заливку бетонной стяжки проводят не только летом, когда стоит теплая погода, но и зимой, когда температура редко поднимается выше нуля.Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния переходит в твердое состояние, а потому зимой нужно будет прогревать бетон сварочным аппаратом, так как вода входит в состав этого материала.

    Сегодня активно используются такие способы разогрева бетона, как нагрев через Кабель ПНСВ, который специализируется на этой процедуре, разогрев с помощью специализированных термоматов, но наиболее популярным является то, что именно сварочный аппарат у нас рассмотрю.

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для выполнения сварочных работ на металлических деталях, резки материалов электродуговой сваркой. Сварочные агрегаты имеют помимо основных элементов для производства сварки еще и дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:
    • Генератор сварочного тока;
    • Аппарат для воздушно-плазменной резки металлов;
    • Установка блока напряжения холостого хода;
    • Блок прогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но такое расхожее мнение очень ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 дней. Однако за этот период, как утверждают опытные специалисты, бетон полностью не застывает, так как процесс застывания может продолжаться годами.

    Доказано, что бетон через 28 суток приобретает основные качественные характеристики: прочность, морозостойкость, водонепроницаемость.Именно поэтому не рекомендуется сообщать о вышеуказанном времени бетонной стяжки фундамента или пола со всевозможными нагрузками.

    Разогрев с помощью сварочного аппарата

    Для прогрева бетонного основания на строительной площадке строители часто используют специальные приспособления, но при выполнении этого может возникнуть необходимость в обычных сварочных аппаратах. Приоритетным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично справляются отрезки арматуры.

    Арматура, в свою очередь, монтируется равномерно по всему участку работ, который засыпается опилками. Опилки служат прекрасным дополнением теплоизоляционного слоя бетонной поверхности. Кроме того, опилки сократят испарение влаги до минимума. Далее клапаны соединяются между собой таким образом, что выходят параллельные цепочки.

    Цепи соединяются прямой и обратной сварочной проволокой, при этом стоит обратить внимание на то, чтобы они замыкали друг друга.С помощью лампы накаливания узнаем о наличии напряжения, при этом свет необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не было перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя применения какого-либо дополнительного сложного оборудования на протяжении всей процедуры.Несмотря ни на что, сварочный аппарат предпочтительнее использовать с небольшими рабочими поверхностями из бетона.

    Подниматься сварочной цепью к бетонной арматуре настоятельно не рекомендуется, так как этот способ не принесет ожидаемого результата, а учет расхода электроэнергии будет очень не привлекательным. Способы утепления Есть несколько.

    Другие способы разогрева бетона:
    1. Обогреваемые электродами;
    2. Утепление за счет использования инфракрасных волн.

    Прогрев бетонной поверхности электродами

    Метод утепления поверхности бетона с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично служить при нагревании бетонной поверхности.

    Типы электродов:
    • Полоса;
    • пластинчатый;
    • String;
    • Стержень.

    Разогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасной циркуляции именно на сварочном аппарате.Перед тем как использовать сварочный аппарат для прогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-то еще, необходимо проконсультироваться с грамотными и опытными специалистами.

    Замерзание бетонных составов происходит с участием жидкостей. Однако с наступлением холодов вода начинает замерзать, что затрудняет захват бетона. Именно поэтому большинство крупных строительных площадок оборудуют специальными электронагревателями.

    Но что делать самодельным мастерам? В таких случаях может помочь нагревание бетона. Такой способ обогрева идеален для строительства небольших бетонных конструкций в домашних условиях.

    Для качественного обогрева замороженной бетонной конструкции строителям потребуется:

    • Аппарат трансформаторный сварочный на 200 ампер;
    • нагревательный провод ПНСВ диаметром 1,5 миллиметра;
    • Кабель алюминиевый
    • АВВГ;
    • изолят колекоттера;
    • прибор для бесконтактного определения силы тока.

    Провод ПНСВ.

    Процесс нагрева бетона от кабеля ПНСВ включает такие этапы:

    1. Обрезка проволоки на небольшие отрезки для разогрева петель.
      Как правило, 17 метровых сегментов достаточно для реализации электрического обогрева бетона.
    2. Подвязка подготовленных отрезков к каркасу арматуры.
      На этом этапе важно проследить слой бетона над петлями, он не превышает 4 сантиметров.
    3. Соединение подвязки с токопроводящим изолированным алюминиевым проводом.
      Технологическая карта подразумевает соединение петель змеевидным способом.
    4. К зданию подключаются алюминиевые кабели и подключают их к сварочному устройству.
    5. Изолирующие провода с хлопковой лентой.
      Маркировка изоляционного материала должна быть нанесена на концах проводов.

    Количество тепловых петель напрямую зависит от мощности сварочного электроаппарата.Для устройства с максимальной силой тока 250 ампер можно использовать не более 8 проводов ПНСВ.

    Как правило, полное обледенение конструкции, обогреваемой проводом PNCV, составляет 40 часов.

    Электроды для прогрева бетона

    Электродный нагрев — один из самых популярных способов нагрева цементно-песчаной смеси в холодных погодных условиях.

    Концепция трансформатора для конкретного предупреждения.

    Для данного вида работ используются электроды нескольких типов:

    1. Пластина.
      Токопроводящие элементы выполнены в виде пластины. Такие ТЭНы устанавливают с внутренней стороны опалубки, чтобы обеспечить хороший контакт с песчано-цементной смесью. Нагрев бетона осуществляется за счет возникновения электрического поля возле пластинчатых ТЭНов.
    2. Полоса.
      Аналогичный вариант отопительных приборов монтируется с двух сторон опалубки. Принцип действия ленточных электродов идентичен пластинчатому: при подаче тока вокруг нагревательных элементов возникает электрическое поле, нагревая бетонную конструкцию.
    3. Строка.
      Нагревательные элементы струнного типа часто используются при обогреве бетонных цилиндрических конструкций, например колонн. Подключение электродов осуществляется к центру конструкции, окруженной токопроводящей опалубкой. Для упрощения соединения токопроводящих элементов между питающими проводами, видимыми из опалубки, согните в виде буквы Г.
    4. Стержень.
      По своему виду данная модель нагревательных элементов напоминает арматуру.Монтаж стержневых элементов осуществляется внутри бетона, что позволяет утеплить даже самые сложные конструкции.

    Бывают случаи, когда вместо электродов можно использовать продольные металлические стержни, помещенные в опалубку. Этот метод отличается простотой и эффективностью, но при этом требует большого расхода электроэнергии.

    Использование сварочных аппаратов

    Прогрев бетона — широко применяемый метод, обеспечивающий хорошие расчетные тепловые показатели с дополнительным использованием нагревательных элементов различных типов.

    Применение современной трансформаторной сварки — полностью безопасный процесс, не представляющий опасности при соблюдении ТБ.

    Прогрев бетона зимой с помощью сварочного аппарата очень эффективен. Этот метод позволяет эффективно обрабатывать до 100 кубометров цементно-песчаной смеси при температуре до -40 градусов Цельсия.

    Большинство современных сварочных аппаратов комплектуются дополнительными модулями:

    • блок подогрева почвы почвы;
    • блок сушки электродов;
    • Модуль понижения напряжения
    • ;
    • Генератор электрического тока.

    Перед тем, как утеплить бетон сварочным аппаратом, следует проверить наличие дополнительных опций, значительно упрощающих процесс прогрева бетонной конструкции зимой.

    Схема прогрева бетонных конструкций.

    Нагрев цементно-песчаной смеси с помощью трансформаторного сварочного аппарата состоит из следующих этапов:

    1. Сегменты однородной арматуры на заливной площадке.
    2. Соединение электродов в две параллельные цепи.
    3. Установка контрольной лампы накаливания.
    4. Питание прямого и обратного проводов.

    В случае, если вода слишком быстро испаряется с поверхности цементно-песчаной конструкции, имеет смысл присыпать платформу небольшим количеством опилок.

    Подключение обогреваемой системы к цементно-песчаной конструкции производится в несколько этапов:

    • соединение токопроводящих алюминиевых кабелей со сварочным аппаратом;
    • проверка каждого цикла с текущими тиками;
    • увеличение мощности прибора до 50% через час работы и до 100% через два часа после включения обогрева;
    • контроль тока в пределах 25 ампер.

    Функции Методы

    Разогрев бетона с помощью сварочного аппарата имеет свои особенности:

    • время нагрева бетонной конструкции сильно зависит от температуры окружающей среды;
    • залитую цементно-песчаную смесь следует засыпать тонким слоем опилок, чтобы избежать чрезмерного испарения воды из толщи цементно-песчаной смеси;
    • Следует избегать чрезмерного перегрева конструкции.

    Технология бетона для бетонных электродов включает два типа:

    1. Сквозной.
      Подобный вид обогрева применяется для бетонных конструкций, имеющих сложную форму или большую толщину. Как правило, при таком способе прогрева все электроды устанавливают на расстоянии не менее 30 миллиметров от опалубки.
    2. Периферийное устройство.
      Электроды устанавливаются на поверхность дизайна. Метод позволяет удалить нагревательные элементы после заморозки гальванической платформы.

    При разогреве электродов необходимо учитывать следующие факторы:

    • испарение влаги, в результате чего необходимо регулировать ток, подаваемый на электроды;
    • : нагретая поверхность должна быть полностью покрыта теплоизоляционным материалом для повышения эффективности электродов и снижения тепловых потерь;
    • со стержневым утеплителем, все электроды должны быть размещены на одинаковом расстоянии, во избежание перегрева отдельных участков;
    • Неэффективность разогрева электродов для небольших конструкций;
    • необходимость измерения текущей температуры цементно-песчаной смеси через определенные промежутки времени;
    • Соединительные токопроводящие элементы для разогрева бетонных электродов следует проектировать для каждого случая индивидуально.

    Разогрев бетона сварочным аппаратом во многом аналогичен электродному способу.

    Разогрев бетона сварочным аппаратом.

    При использовании сварочного аппарата специалисты рекомендуют:

    • изолируйте поверхность утепленной конструкции, чтобы избежать серьезных тепловых потерь;
    • попытаться ограничить потери воды при применении сварочного аппарата для прогрева железобетонных конструкций;
    • подключайте к сварочному аппарату только электроды, пригодные для текущей работы;
    • установить контрольную лампу накаливания, проверить напряжение;
    • постоянно следить за температурой конструкции и не допускать перегрева;
    • не замыкают сварочную цепь на внутрибетонной арматуре, так как этот метод невероятно энергозатратный.

    Прогрев бетонных конструкций с помощью специальных кабелей имеет серьезные преимущества перед нагревом с помощью трансформаторного сварочного аппарата:

    • питание от бытовой электросети 220 вольт;
    • значительное сокращение сроков бетонирования;
    • высокая экономичность;
    • относительно простой конструкции;
    • возможность автоматической поддержки температуры в монолитной конструкции.

    Заключение

    Прогрев бетона сварочным аппаратом — один из самых популярных и эффективных методов увеличения скорости конструкции зимой.Сушить бетонированную зимнюю площадку можно тремя способами: кабелем ПНСВ с электродами или трансформаторным сварочным агрегатом.

    Отапливаемую платформу следует изолировать от окружающей среды опилками или другим материалом, чтобы избежать потерь воды и тепла. Наилучшие условия для разогрева бетона могут быть достигнуты при установке оптимальных электродов для конкретного типа заливочных работ.

    В общих чертах, схема покрытия бетона сварочным аппаратом остается такой же, как и у выходного трансформатора, с той лишь разницей, что в этом случае мощность аппарата будет меньше.Этот метод приемлем для небольших предметов и почти идеален в домашних условиях, учитывая, что вам не нужно искать дополнительную мощность. Например, мы используем устройство на 250а при заливке небольшой тарелки 4х5м, а в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Сварочный трансформатор BRIMA TIG 250

    Прогрев бетона

    Примечание. Согласно СНиП от 13.03.01-87 при несущих конструкциях, при понижении среднесуточной температуры на улице ниже 5⁰С следует проводить электрообогрев бетона.Это используется для того, чтобы в свежем растворе вокруг арматуры не образовывалась ледяная пленка.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использовать нагревательный контур

    Схема

    — Как разогреть бетон сварочным аппаратом

    Примечание. Помимо петель, обогрев свежих бетонных конструкций может осуществляться электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если раствор раствора происходит с сбоями в температурном режиме (смесь движется), прочность резко снижается и поверхность сворачивается, это сразу видно при нарезании железобетона алмазных кругов или алмазном сверлении отверстий в бетоне сразу видно.

    Обогрев конструкций конструкций нагревательными контурами по принципу подачи предельного тока в кабель нужен в основном для площадок (фундаментов плит) перекрытий и реже для стен, когда не слышно само помещение.Такие схемы обычно питаются через понижающие трансформаторы, на которых есть регулировка напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного (см. Также статью «Строборез для газобетона: особенности конструкции и применение»).

    Что нам нужно

    ПНСВ (проволока нагревательная стальная типа виниловая оболочка)

    • Итак, как мы уже говорили, нам нужен трансформатор, значит дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250А. , хотя можно и больше, но мы специально рассмотрим минимум, чтобы научиться извлекать выгоду по максимуму.Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в данной ситуации прикладываем отрезки по 18м.
    • Еще нам понадобится алюминиевая однопроводная проводка сечением 2,5-4 мм2 (подходит АПВ), ватная изолента и проход, токовые клещи. Ну и, конечно, такие работы можно выполнять только на тех участках, где есть блок питания 220В — это может быть блок питания, но также (это бывает в начале строительства) можно использовать карбюратор или дизель ( более экономичный) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Приступаем к работе

    Примерно так будет выглядеть кладка

    У нас есть сварочный аппарат на 250а, теперь нам понадобится ПНСВ, количество которых рассчитывается, опираясь на формулу R = U / I, а если мы знаем, что U = 220V, i = 250a, то R = u / i = 220/250 = 0,88.

    Что из этого следует — если у нас на выходе максимум 250а, то чтобы не перегружать прибор, сделайте руками 8 петель по 25а — этого будет вполне достаточно.Для этого возьмите кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5м будет достаточно.

    Очистите концы ПНСВ 40-50 мм и подсоедините к каждому из них алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — позаботьтесь, чтобы скрутка получилась плотный — от этого будет зависеть правильность работы нашей конструкции. Длина алюминиевой проволоки будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе.Если эти концы оказались короткими — не расстраивайтесь — их можно в любой момент увеличить до необходимой длины, только тщательно изолировать скрутку (см. Также статью «Пигменты для бетона: основные характеристики, сфера применения и самовыражение»). -способы подготовки »).

    Укладка петель на металлический арматурный каркас. Фото

    Теперь нужно поставить ПНСВ, равномерно распределив по площади, чтобы скрутки с алюминием попали внутрь стерневой пластины, но ни в коем случае не подводили металлический каркас! Лучше всего, если вам удастся повернуть PNSV на два дюйма — внутри рамы — так, чтобы кабель был внутри как раз посередине плиты, как масло в бутерброде между двумя ломтиками хлеба одинаковой толщины.

    При заливке раствора вы можете легко сместить провод, поэтому его следует испытать на арматуре с кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагретый бетон с помощью сварочного аппарата будет эффективным и безопасно.

    Также можно разрезать ПНСВ на части на одной и той же петле и с каждой вывести алюминиевые концы, так будет намного проще проворачивать проволоку между стержнями арматуры в каркасе, только здесь нужно быть внимательным, чтобы не перепутать концы.Лучше всего пометить их маркером на изоляцию (поставить значки + и -).

    Для подключения сварочного аппарата можно использовать заземляющий кабель и тот, который идет к держателю, или прикрепить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее подключить схему после заливки и хотя бы включить регулятор напряжения, включить тумблер и проверить напряжение.

    Изначально возможен прыжок до 240-250а, но по мере разогрева и замораживания массы она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как бетон нужно прогревать сварочным аппаратом, необходимо постепенно, затем каждые 2 часа проверять напряжение, постепенно увеличивая его (читайте также статью «Заселение: что это такое и как это делается правильно»).

    Примерно за 8 часов вы достигнете максимума и на 3-й день пластина должна высохнуть (но это не степень работы).

    Строительные работы по возведению объектов ведутся ежегодно.Часто строители производят бетонирование для формирования неразъемных конструкций зимой. Важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Визуализация бетона важна для поддержания необходимой температуры смеси и создания благоприятных условий для гидратации цемента. Остановимся на технологиях отопления, основанных на использовании инфракрасных лучей и электричества. Рассмотрим преимущества и недостатки каждого метода.

    Какие методы производят при прогреве бетона зимой

    Столкнувшись с необходимостью выполнения бетонирования в сложных климатических условиях, строители проводят мероприятия по поддержанию температуры смеси, соответствующей требованиям технологии.Бетон, содержащий воду, твердеет при стандартных условиях в течение четырех недель. Как это сделать? Ведь влага при отрицательной температуре кристаллизуется, увеличивается в объеме и может вызвать образование трещин.

    Для обеспечения благоприятной температуры используются следующие методы:

    • электрическая нагрузка, чтобы обеспечить использование провода PNSV. Кабель укладывается внутрь конструкции и бетонируется;
    • Электрический обогрев с помощью сварочного трансформатора.На провод для утепления бетона через стальные стержни подается напряжение;
    • обогрев опалубки бетонного массива. Панельные элементы опалубки опалубки содержат электронагреватели;
    Заливка бетона зимой при отрицательных температурах требует обеспечения определенных температурных условий, при которых раствор сможет нормально затвердеть.
    • Нагревание инфракрасными лучами. Излучение, направленное на бетонный массив в инфракрасном спектре, увеличивает его температуру;
    • предварительное повышение температуры раствора.Разогревается до бетонирования, поддерживая нужную температуру при заливке и замораживается;
    • строительство специальных конструкций тентового типа. Их перекрывают полиэтиленом или брезентом и нагревают с помощью теплового пистолета.

    Для выбора оптимального способа отопления следует произвести расчеты и проанализировать все нюансы. Необходимо учитывать возможный уровень затрат и только после этого отдавать предпочтение конкретному методу. Учитывайте специфику каждого метода.

    Соединительный провод для прогрева бетона ПНСВ

    Используя трос для отслаивания бетона, можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ проста. В бетонируемую конструкцию следует заложить кабель с Маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.

    Из-за серьезных преимуществ часто отдают предпочтение указанному способу нагрева:

    • повышенный КПД.Правильно уложенный нагревательный кабель, выбранный по рассчитанной трассе, может поддерживать температуру, необходимую для твердого объема бетона;

    Питание кабелей PNCV, как правило, осуществляется через подстанции с несколькими ступенями пониженного напряжения.
    • эконом. Расход электроэнергии приемлемый. Это позволяет инвестировать в смету строительных мероприятий и предотвратить перерасчет денежных средств;
    • Консервация бетонной конструкции.При подключении провода к источнику электрической энергии исключается растрескивание бетонного массива и образование воздушных пор;
    • универсальность. Технология электрообогрева может применяться для целых строительных конструкций из обычного или железобетона.

    Наряду с неоспоримыми преимуществами технология имеет и слабые стороны:

    • необходимо произвести подготовительные работы, в ходе которых провода заблокированы. Гибкий кабель для прогрева бетона требует соблюдения точности при размещении в армированной конструкции и подгонке по чертежу;
    • требует использования выходного трансформатора.Технические характеристики оборудования для понижения напряжения питания должны позволять плавно регулировать нагрев бетонной смеси в желаемом диапазоне.

    Используется проволока специальной конструкции, состоящая из следующих элементов:

    • жилы токопроводящие;
    • защитная изоляция.

    Выбор кабеля осуществляется после проведения расчетов с учетом следующих параметров:

    • напряжение на выходе трансформатора;
    • поперечно-проводящая часть;
    • общая длина проложенного кабеля.

    Расчетная температура не должна опускаться ниже технологически условного минимума

    При выполнении работ соблюдать следующие рекомендации:

    • произвести укладку проволоки на очищенную поверхность, не допуская ее повреждения;
    • образуют кабельные петли равномерно, не допуская перегиба.

    Приобретая провод ПНСВ, проверяйте сертификат соответствия продукции. Важную роль играет репутация производителя кабеля. Технология нанесения утеплителя бетонной смеси имеет много общего с формированием теплого пола.

    Как прогреть бетон сварочным аппаратом

    Технические характеристики сварочного трансформатора позволяют использовать его для подогрева бетонной смеси. Устройство регулирует ток, который подается на электроды.

    На оборудовании зимой изготавливаются следующие элементы конструкций:

    • справочные столбцы;
    • капитальных стен;
    • разных заборов.

    Напряжение питания подается на следующие токопроводящие элементы:

    • стержни арматуры;
    • сечение провода 0.6-0,8 см;
    • Листы стальные
    • .

    Пожалуй, наиболее распространенный метод разогрева — это пропускание через бетон электрического тока с помощью электродов

    Технические характеристики:

    1. Вставьте электроды в жидкую смесь.
    2. Подайте напряжение и отрегулируйте силу тока.

    При обогреве вертикальных конструкций небольшой площади можно использовать один токопроводящий стержень. Одновременно с этим напряжение от трансформатора подается на арматурный каркас и стальной стержень, вставленный в раствор.

    Чтобы обеспечить эффективность утепления, следуйте этим рекомендациям:

    • электроды погружные с интервалом 0,8-1 м;
    • плавно регулирует ток, обеспечивая нужную температуру.

    Преимущества техники:

    • простота реализации;
    • возможность нанесения на различные объекты;
    • быстрая установка и подключение.

    К недостаткам можно отнести:

    • повышенное потребление электроэнергии;
    • расходов, связанных с невозможностью вторичного использования электродов.

    При выполнении работ важно соблюдать требования техники безопасности.


    С помощью таких электродов можно утеплить конструкцию любой формы, даже самой сложной

    Электрообогрев бетона с помощью специальной опалубки

    Для обеспечения положительной температуры твердеющей бетонной смеси строители также используют бригаду опалубки. Его особенность — унифицированные экраны от электронагревателей с быстрым расходом топлива.

    Преимущества применения:

    • Ускоренный демонтаж электронагревателей.Конструкция обеспечивает легкий доступ для замены и обслуживания;
    • универсальность. Опалубка собирается из отдельных элементов стандартных размеров и может использоваться многократно;
    • КПД. Опалубка позволяет прогреть увеличенный объем бетона при температуре до -20 градусов;
    • Повышенная эффективность использования. Для этого метода характерны повышенная рентабельность и небольшой уровень затрат;
    • быстрая сборка конструкции. Ускоренная сборка элементов опалубки позволяет сократить время монтажа.

    В то же время есть слабые места:

    • повышенная цена опалубки;
    • Невозможность использования объекта криволинейной формы.

    Щиты с утеплителями применяются при возведении крупных объектов.


    Монтаж системы обогрева производится непосредственно перед заливкой раствора в опалубку

    Инфракрасный прогрев бетона

    Инфракрасные лучи позволяют производить направленный прогрев бетонного массива до заданной температуры.Сила излучения и глубина нагрева варьируются в зависимости от расстояния между инфракрасным обогревателем и поверхностью бетонного массива.

    Метод нагрева с термоматом:

    1. В бетонную смесь добавляют добавки для ускоренного затвердевания.
    2. На поверхность массива уложены специальные инфракрасные маты.
    3. Кабель питания подключен, и подается электрическое напряжение.
    Технология

    позволяет прогревать бетонные конструкции в горизонтальном положении.

    Преимущества этого метода:

    • малое энергопотребление;
    • простота реализации;
    • контроль интенсивности нагрева;
    • возможность прогрева бетона через щиты опалубки.

    Слабые стороны:

    • ускоренное испарение влаги из бетонной смеси, требующей дополнительной защиты от высыхания;
    • увеличены расходы, связанные с покупкой термоматов для обогрева увеличенного помещения.

    Несмотря на имеющиеся недостатки, инфракрасный метод востребован в строительной отрасли.


    Этот метод особенно используется при выполнении стяжки зимой

    Использование предварительно нагретого раствора

    Метод прогрева бетонной смеси перед бетонными работами самый простой. Технологический алгоритм предусматривает выполнение следующих операций:

    • нагрев бетонного раствора на стадии перемешивания компонентов;
    • Лить нагретую смесь прямо на рабочую зону.

    Для практической реализации данной технологии производятся специальные расчеты по определению рабочей температуры.

    При этом учитываем:

    • количество заполняемого бетона;
    • время на транспортировку и заправку;
    • температура окружающей среды.

    При отклонениях в расчетах дополнительный подогрев проводят любым из известных способов.

    Заключение

    Решение о выборе оптимального способа отопления требует профессионального подхода.Важно изучить технологические особенности каждого метода и определить экономическую целесообразность его применения. Рекомендации профессионалов помогут разобраться в достоинствах и недостатках применяемых отопительных технологий.

    При электрообогреве бетона в температурных условиях ниже + 5 ° С применяется специальное масло или воздух для понижения напряжения сети на 200 или 380 В., а в случае небольших объемов при заливке фундамента на дачном участке их своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который часто уже есть в наличии, а не покупать или арендовать его.Метод для так называемых «домашних условий».

    Такое решение имеет место, хотя и связано с определенными трудностями. Постараемся разобраться в них по типам нагревательных элементов проводов и электродов ПНСВ.

    Прогрев бетона сварочным аппаратом и проволокой ПНСВ

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для нагрева бетона сварочный трансформатор вместе с проволокой нам понадобится сварочный аппарат на 150-250 А, алюминиевый кабель холодных концов, амперметр (клещи) и лента на тканевой основе.

    Для примера приведу расчет прогрева плиты 3,8 м 3 размером 4х5х0,19 м при температуре около -12 ° С и сварочного аппарата на 250 А. Итак, проволоку ПНСВ разрезать на отрезки по 18 метров в длину. Длина определялась экспериментальным путем и для вашего случая может быть другой. Каждый из этих сегментов выдерживает ток до 25 А., соответственно, на суммарные 250 ампер можно использовать 10 сегментов. Но чтобы не впадать в крайности и оставить небольшой запас, будем ориентироваться на 8 проводов.

    К каждому отрезку ПНСВ с обеих сторон накручивается алюминиевый провод такой длины, чтобы скрутка сама была в бетоне, а холодные концы доходили до трансформатора. Сама скрутка изолирует ленту.

    Укладываем отрезки провода, подводя их к арматуре пластиковыми застежками или изолированной проволокой во избежание смыкания. Для печки проволоку можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода должны быть помечены, например, (+) и (-). А можно сделать концы с разных сторон конструкции.Так же очень удобно соединять фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолите) клеммами.

    После заливки бетона сразу подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проволоках (до 240 А) и на каждом отрезке (до 20 А). Поскольку ток будет нагреваться, ток будет падать, и на автомате его нужно будет увеличить.

    В результате плита данных габаритов приобрела желаемую прочность за 40 часов. Также после заливки бетона рекомендуется накрыть его защитной пленкой для предотвращения дренажа. При особо низких температурах поверх пленки можно положить слой утеплителя.

    Видео на основе проводов ПНСВ можно посмотреть ниже:

    Прогрев бетона сварочным аппаратом и электродами

    При этом ТЭНы методом выпирающие, вентилируемые в бетоне.И ток течет прямо через раствор. Из этого следует и основной недостаток прогрева сварочного аппарата вместе с электродами: опасность поражения электрическим током — количество людей. Безопасным считается напряжение до 36 В. Если оно выше, то необходимо предотвратить попадание на нагретый объект людей и животных. Также считается, что такие армирующие электроды быстро изнашивают сварочный трансформатор.

    Электроды (стержни арматуры) размещают в конструкции, последовательно соединяя так, чтобы два отрезка изолированы друг от друга.К одному из них подключаю прямой провод, к другому — противоположный. Для контроля тока между двумя электродами подключается лампа накаливания (опция). Очень важно измерить температуру бетона, чтобы предотвратить его обезвоживание и растрескивание. Присыпанная конструкция не забывает прикрывать пленкой и утеплителем, чтобы избежать потерь тепла и влаги.

    лестниц. Входная группа. Материалы. Двери. Замки. Типовой проект дома

    Как нагревают бетон с помощью сварочного аппарата.Технология нагрева бетона электродами Нагрев бетона с помощью сварочного инвертора Схема подключения

    Бетонную стяжку заливают не только летом в теплую погоду, но и зимой, когда температура редко поднимается выше нуля. Как известно из школьного курса физики, вода при минусовых температурах воздуха переходит из жидкого состояния в твердое, поэтому зимой нужно будет прогревать бетон сварочным аппаратом, так как этот материал содержит воду.

    Сегодня активно используются такие способы нагрева бетона, как специализирующийся на этой процедуре нагрев кабеля с помощью ПНСВ, нагрев специализированными термоматами, но наиболее популярным является сварочный аппарат, работу которого мы и рассмотрим.

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для сварки металлических деталей, резки материалов электродуговой сваркой. Сварочные агрегаты имеют, помимо основных элементов для производства сварки, дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:
    • Генератор сварочного тока;
    • Устройство для воздушно-плазменной резки металлов;
    • Блок напряжения холостого хода установки;
    • Блок для обогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но это распространенное мнение очень ошибочно, поскольку рассматриваемый материал выдерживается почти месяц, а именно 28 дней.Однако даже в этот период, по мнению опытных специалистов, бетон не затвердевает полностью, так как процесс затвердевания может длиться годами.

    Доказано, что бетон через 28 дней приобретает основные качественные характеристики: прочность, морозостойкость, водостойкость. Именно поэтому не рекомендуется подвергать бетонную стяжку фундамента или пола всевозможным нагрузкам в течение указанного выше времени.

    Нагрев с помощью сварочного аппарата

    Для разогрева бетонного основания на стройплощадке строители часто используют специальные приспособления, но на пути реализации этой потребности могут иметь место и обычные сварочные аппараты.Первоочередной задачей при решении проблемы являются дополнительные электроды, роль которых вполне могут выполнять части арматуры.

    Фурнитура, в свою очередь, монтируется равномерно по всей рабочей зоне, которая засыпана опилками. Опилки — отличное дополнение к теплоизоляционному слою бетонной поверхности. Кроме того, опилки минимизируют испарение влаги. Далее арматура соединяется между собой проволокой так, чтобы выходили параллельные цепи.

    Прямая и обратная сварочные проволоки подключаются к цепям, при этом стоит обратить внимание на то, что они замкнуты между собой. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочку необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не произошло перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреву материала, при этом не требует использования какого-либо дополнительного сложного оборудования во время процедуры. Несмотря ни на что, сварочный аппарат предпочтительнее использовать с небольшими рабочими поверхностями из бетона.

    Замыкать сварочный контур на арматуру бетона категорически не рекомендуется, так как этот способ не принесет ожидаемого результата, а счет за электроэнергию будет очень некрасивым.Есть несколько способов разогреться.

    Другие способы нагрева бетона:
    1. Разогрев электродами;
    2. Разогрев с помощью инфракрасных волн.

    Нагрев бетонной поверхности электродами

    Метод нагрева бетонной поверхности с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично справиться с нагревом бетонной поверхности.

    Типы электродов:
    • Полосатый;
    • пластинчатый;
    • струны;
    • Стержень.

    Нагрев бетона следует проводить с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения именно со сварочным аппаратом. Прежде чем использовать сварочный аппарат для обогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-то еще, следует проконсультироваться с грамотными и опытными профессионалами.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших объектов и почти идеален дома, поскольку вам не нужно искать дополнительную мощность. Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Принципиальная схема — как нагреть бетон сварочным аппаратом

    Примечание.Свежие бетонные конструкции, помимо петель, можно обогревать электродным методом, в обогревающей опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся — это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций нагревательными контурами по принципу подачи ограничивающего тока по кабелю необходим в основном для площадок (плит фундаментов) полов и реже для стен, когда само помещение не отапливается. Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

    Что нам нужно

    • Итак, как мы уже говорили, нам нужен трансформатор, а это значит, что дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250А, хотя можно и больше, но мы будем специально подумайте о минимуме, чтобы узнать, как извлечь из него максимальную пользу. Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2.5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно проводить только на тех участках, где есть источник питания 220В — это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Начало работы

    У нас есть сварочный аппарат на 250А, теперь нам нужен ПНСВ, количество которого мы рассчитываем по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220 / 250 = 0.88 Ом.

    Что из этого следует — если у нас максимальный выход 250А, то, чтобы не перегружать устройство, сделаем своими руками 8 шлейфов по 25А каждая — этого будет вполне достаточно. Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — проследите, чтобы скрутка была тугой — это определит правильную работу нашей конструкции.Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе. Если эти концы оказались короткими — не расстраивайтесь — их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку ().

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками — внутри рамы — так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагрев бетона сварочным аппаратом приведет к быть эффективным и безопасным.

    Вы также можете разрезать ПНСВ на части по одному и удалить с каждого алюминиевые концы, так будет намного проще продеть проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели — заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагревать бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (

    При работе с бетоном при низких температурах обязательно утеплять этот строительный материал. В том случае, если объем таких работ не слишком велик, для прогрева бетона можно использовать маломощные двухфазные сварочные аппараты. Причем качественно прогреть бетонную смесь можно даже маломощными моделями сварочных аппаратов, которыми пользуются обычные домовладельцы.Мы расскажем, как осуществляется такой нагрев бетона сварочным аппаратом.

    Зачем нужно прогревать бетон

    Большинство распространенных в настоящее время разновидностей этого строительного материала предполагают работу при температуре выше 5 градусов Цельсия. Только при таких положительных температурах обеспечивается качественное застывание материала, который быстро набирает прочность, в нем отсутствуют трещины и другие дефекты. Если такие работы проводить при минусовых температурах, бетон неравномерно затвердевает, появляются трещины, материал начинает крошиться, что впоследствии приводит к необходимости проведения дорогостоящих ремонтных работ.Использование специального оборудования для нагрева бетона позволяет обеспечить правильное твердение и застывание этого материала, при этом все подобные строительные работы можно проводить даже при минусовых температурах. Если для больших объемов работ используются специальные масляные и электрические нагреватели, то при небольшом количестве бетонирования намного проще и удобнее использовать компактные переносные сварочные аппараты для обогрева.

    Маломощные любительские модели лучше подходят для работы, чем мощное профессиональное оборудование.Такие сварочные инверторы отличаются мобильностью, они более экономичны и позволяют плавно регулировать сварочный ток. Такой сварочный аппарат легко найти в доме каждого домовладельца, а при необходимости можно взять его в аренду и выполнить правильную заливку бетона с подогревом используемого стройматериала.

    Нагрев бетона сварочным аппаратом: схема работы

    Для обогрева бетона проволокой ПНСВ потребуется:

    • Сварочный аппарат мощностью 150-250 ампер.
    • Алюминиевый кабель.
    • Изолента на тканевой основе.
    • Амперметр.
    • Кабели ПНСВ.

    Использованный кабель PNSV необходимо разрезать на полосы длиной около 15-20 метров. Каждая такая секция должна выдерживать сварочный ток 25 ампер. Если использовать максимальную мощность сварочного аппарата, то потребуется около 10 штук ПНСВ. С обеих сторон каждого такого провода ПНСВ необходимо закрепить алюминиевые тросы одинаковой длины.Скрутка должна находиться в нагретом бетоне, а другой конец проволоки впоследствии подсоединяется к сварочному инвертору. Скрутку в бетоне следует заизолировать изолентой.

    Отрезки проводов следует привязать к арматуре с помощью пластиковых фиксаторов, а такое соединение следует изолировать качественной проволокой. Это позволит избежать коротких замыканий. Не забудьте пометить провода плюсом и минусом.

    Заливаем арматуру бетоном проволоками, перевязанными ПНСВ, после чего подключаем кабельные наконечники к выводам сварочного аппарата.Устанавливаем минимальный ток, после чего замеряем показатель сварочного тока на основном и токопроводящем участке. В нашем конкретном случае на основном проводе сварочный ток должен быть 250 Ампер, а на каждом отрезке 20 Ампер. Помните, что по мере прогрева бетона ток уменьшается, поэтому ток на устройстве нужно будет вручную увеличивать шаг за шагом. При этом старайтесь не допускать резкого повышения напряжения на кабелях, а сам упрочняющий материал лучше всего накрыть изоляцией и полиэтиленовой пленкой.Это исключает теплопотери, а материал будет сохнуть равномерно, что исключит появление трещин на его поверхности.

    Перед получением наливной плиты надлежащей прочности рекомендуется разогреть бетон. Обычно для затвердевания и отверждения бетона требуется около 30-40 часов. Все это время цемент следует прогревать, не допуская его резкого остывания.

    Нагрев бетона сварочным аппаратом: схема подключения

    Технология нагрева сварочным аппаратом с использованием электродов, имплантированных непосредственно в бетон, в качестве нагревательных элементов также приобрела популярность.В этом случае ток протекает через затвердевающий раствор, нагревая электроды и нагревая строительный материал. Недостатком данной технологии нагрева бетона является опасность поражения электрическим током людей и домашних животных, находящихся в непосредственной близости от заливаемой бетонной смеси. Поэтому необходимо ограничить напряжение до 36 В.

    В качестве электродов можно использовать стержни арматуры, которые входят в конструкцию и соединяются последовательно, что дает возможность получать изолированные участки.С такими изолированными сегментами соединяются прямой и обратный провода. Текущей мощностью можно управлять с помощью лампы накаливания, подключенной между двумя электродами.

    Осуществляя нагрев электродами, необходимо постоянно контролировать температуру бетона, не допуская его растрескивания и обезвоживания. Заливную конструкцию рекомендуется накрыть утеплителем или фольгой во избежание потери тепла и влаги.

    Заключение

    Сварочные аппараты малой мощности отлично подходят для нагрева строительных материалов.Наиболее популярными в настоящее время являются две технологии нагрева бетона с помощью сварочных аппаратов с использованием специальных нагревательных кабелей или армирующих электродов. Независимо от того, какой способ нагрева материала вы выберете, необходимо качественно и аккуратно соединить провода и арматуру, что будет залогом безопасности такого нагрева материала.

    При электрическом нагреве бетона в температурных условиях ниже + 5 ° С используются специальные масляные или воздушные для понижения напряжения сети на 200 или 380 В.Но в случае небольших объемов при заливке фундамента на дачном участке своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который часто уже есть в наличии, чем покупать или аренда такой же. Метод для так называемых «домашних условий».

    Такое решение имеет место, хотя сопряжено с определенными трудностями. Попробуем разобраться в них по типам ТЭНов проводов и электродов ПНСВ.

    Нагрев бетона сварочным аппаратом и проволокой ПНСВ

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов.Вся тонкость в расчетах. Итак, для нагрева бетона сварочным трансформатором вместе с проволокой нам понадобится сварочный аппарат на 150-250 А, алюминиевый кабель холодных концов, амперметр (плоскогубцы) и изолента, на тканевой основе.

    В качестве примера приведу расчет на нагрев плиты 3,8 м 3 размером 4х5х0,19 м при температуре воздуха около -12 ° С и сварочного аппарата на 250 А. Итак, разрезаем ПНСВ провод на отрезки длиной 18 метров. Длина была определена опытным путем и в вашем случае может быть другой.Каждая из этих секций способна выдерживать ток до 25 А. Соответственно, всего на 250 ампер можно использовать 10 секций. Но чтобы не впадать в крайности и оставить небольшой запас, остановимся на 8 проводах.

    К каждому отрезку ПНСВ с двух сторон натягиваем алюминиевую проволоку такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы доходили до трансформатора. Саму скрутку изолируем изолентой.

    Прокладываем отрезки проволоки, привязывая их к арматуре пластиковыми застежками или изолированным проводом во избежание коротких замыканий.Для плиты проволоку можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода должны быть помечены, например, (+) и (-). Или можно развести концы по разным сторонам конструкции. Так же очень удобно соединять фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолите) клеммами.

    После заливки бетона сразу подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, настроенному на минимальный ток.Измеряем ток на сварочных проволоках (до 240 А) и на каждом отрезке (до 20 А). По мере нагрева ток будет падать, и на аппарате его нужно будет увеличить.

    В результате плита этих размеров приобрела необходимую прочность за 40 часов. Также после заливки бетона рекомендуется накрыть его защитной пленкой для предотвращения высыхания. При экстремально низких температурах поверх пленки можно положить слой утеплителя.

    Видео по прокладке проводов ПНСВ можно посмотреть ниже:

    Нагрев бетона сварочным аппаратом и электродами

    В этом методе нагревательные элементы встроены в бетон. И ток течет прямо через раствор. Это также приводит к главному недостатку прогрева сварочного аппарата вместе с электродами: опасности поражения электрическим током находящихся поблизости людей. Безопасным считается напряжение до 36 В. Если он выше, то необходимо озаботиться профилактикой попадания людей и животных на обогреваемый объект.Также считается, что такие армирующие электроды быстро изнашивают сварочный трансформатор.

    Электроды (стержни арматуры) помещаются в конструкцию, соединяются последовательно таким образом, чтобы получались два изолированных друг от друга сегмента. К одному из них подключаю прямой провод, а к другому — обратный. Лампа накаливания (опция) подключается для контроля тока между двумя электродами. Очень важно измерить температуру бетона, чтобы предотвратить обезвоживание и растрескивание.Не забудьте накрыть затопленную конструкцию пленкой и утеплителем, чтобы избежать потери тепла и влаги.

    Особенности заливки фундамента зимой: способы прогрева бетона. Нагрев бетона сварочным аппаратом

    Строительные работы по возведению объектов ведутся круглогодично. Часто строители делают зимой бетонирование для формирования прочных конструкций. Важно обеспечить прочность монолита и предотвратить кристаллизацию воды.При нагревании бетона важно поддерживать необходимую температуру смеси и создавать благоприятные условия для гидратации цемента. Остановимся на технологии обогрева, основанной на использовании инфракрасных лучей и электричества. Рассмотрим преимущества и недостатки каждого метода.

    Какие методы используются для обогрева бетона зимой?

    Столкнувшись с необходимостью выполнить бетонирование в сложных климатических условиях, строители принимают меры по поддержанию температуры смеси, соответствующей требованиям технологии.Бетон, содержащий воду, затвердевает при стандартных условиях в течение четырех недель. Что делать правильно? Ведь влага при отрицательной температуре кристаллизуется, увеличиваясь в объеме, и может вызвать образование трещин.

    Для обеспечения благоприятной температуры используются следующие методы:

    • Электронагреватель, для которого применяется провод ПНСВ. Кабель прокладывается внутри конструкции и бетонируется;
    • Электрообогрев с использованием трансформатора для сварки.Проволока для нагрева бетона запитана через стальные стержни;
    • обогрев опалубки бетонной массы. Панельные элементы сборной опалубки содержат электронагреватели;
    Заливка бетона зимой при отрицательных температурах требует соблюдения определенных температурных условий, при которых раствор может нормально затвердеть.
    • Нагревание инфракрасными лучами. Излучение инфракрасного спектра, направленное на бетонную массу, увеличивает ее температуру;
    • предварительное повышение температуры раствора.Он нагревается перед бетонированием, поддерживая необходимую температуру при заливке и застывании;
    • строительство специальных сооружений тентового типа. Их накрывают полиэтиленом или брезентом и нагревают с помощью теплового пистолета.

    Для выбора оптимального способа обогрева необходимо произвести расчеты и проанализировать все нюансы. Необходимо учитывать возможный уровень затрат и только после этого отдавать предпочтение конкретному методу.Рассмотрим специфику каждого метода.

    Подключаем провод для обогрева бетона ПНСВ

    С помощью нагревательного кабеля для бетона можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ проста. Кабель с маркировкой PNSV следует прокладывать в бетонируемом сооружении и питать его напряжением от источника электрической энергии.

    Этому методу нагрева часто отдают предпочтение из-за его серьезных преимуществ:

    • повышенный КПД.Правильно уложенный нагревательный кабель, выбранный расчетом, сможет поддерживать температуру, необходимую для застывания значительного объема бетона;

    Питание кабелей ПНСВ, как правило, осуществляется через подстанции с несколькими ступенями пониженного напряжения.
    • Рентабельность. Расход электроэнергии приемлемый. Это позволяет инвестировать в смету строительных работ и предотвратить перерасход средств;
    • Сохранение бетонной конструкции.При подключении провода к источнику электрической энергии исключается растрескивание бетонной массы и образование в ней воздушных пор;
    • универсальность. Технология электрического обогрева может быть применена к прочным строительным конструкциям из бетона или железобетона.

    Помимо неоспоримых преимуществ, у технологии есть и слабые места:

    • требует подготовительных работ, во время которых укладывается провод. Гибкий кабель для обогрева бетона требует особого внимания при размещении в армированной конструкции и укладывается согласно чертежу;
    • требует использования понижающего трансформатора.Технические характеристики оборудования для понижения напряжения питания должны позволять плавно регулировать нагрев бетонной смеси в необходимом диапазоне.

    Используется проволока специальной конструкции, состоящая из следующих элементов:

    • токопроводящая жила;
    • защитная изоляция.

    Выбор кабеля осуществляется после проведения расчетов с учетом следующих параметров:

    • напряжение на выходе трансформатора;
    • сечение токопроводящей части;
    • общая длина проложенного кабеля.

    Температура конструкции не должна опускаться ниже технологически установленного минимума.

    При выполнении работ соблюдать следующие рекомендации:

    • уложить провод на очищенную поверхность, избегая повреждений;
    • Формируйте кабельные петли равномерно, избегая перегибов.

    При покупке провода ПНСВ убедитесь, что продукция соответствует сертификату. Важную роль играет репутация производителя кабеля. Технология использования проволоки для нагрева бетонной смеси имеет много общего с методом формирования теплого пола.

    Как нагревают бетон с помощью сварочного аппарата

    Технические характеристики сварочного трансформатора позволяют использовать его для нагрева бетонной смеси. Устройство регулирует ток, подаваемый на электроды.

    На оборудовании зимой изготавливаются следующие элементы конструкций зданий:

    • опорные стойки;
    • капитальных стен;
    • различных заборов.

    Напряжение питания подается на следующие токопроводящие элементы:

    • стержни арматурные;
    • провод сечением 0.6–0,8 см;
    • Листы стальные
    • .

    Пожалуй, наиболее распространенный метод нагрева — пропускание электрического тока через бетон с помощью электродов.

    Технология работы:

    1. Вставьте электроды в жидкую смесь.
    2. Подайте напряжение и отрегулируйте силу тока.

    При обогреве вертикальных конструкций небольшой площади можно использовать один токопроводящий стержень. В этом случае напряжение от трансформатора подается на арматурный каркас и стальной стержень, вставляемый в раствор.

    Для обеспечения эффективного обогрева соблюдайте следующие правила:

    • электроды погружаем на 0,8–1 м;
    • плавно регулируют ток, обеспечивая необходимую температуру.

    Технологические преимущества:

    • простота реализации;
    • с возможностью использования на различных объектах;
    • быстрая установка и подключение.

    К недостаткам можно отнести:

    • повышенное потребление электроэнергии;
    • затрат, связанных с невозможностью вторичного использования электродов.

    При выполнении работ важно соблюдать требования техники безопасности.


    С помощью таких электродов можно нагревать конструкции любой формы, даже самые сложные.

    Электрообогрев бетона с помощью специальной опалубки

    Для обеспечения положительной температуры твердеющей бетонной смеси строители также применяют сборную панельную опалубку. Его особенностью является оснащение унифицированных панелей быстросъемными электронагревателями.

    Преимущества приложения:

    • Ускоренный демонтаж электронагревателей.Конструкция обеспечивает легкий доступ для замены и обслуживания;
    • универсальность. Опалубка собирается из отдельных элементов стандартных размеров и может быть использована повторно;
    • КПД. Опалубка позволяет нагревать увеличенный объем бетона до температуры -20 градусов;
    • повышенная эффективность использования. Для этого метода характерны повышенная рентабельность и низкая стоимость;
    • быстрый монтаж конструкции. Ускоренный монтаж элементов опалубки сокращает время монтажа.

    Наряду с достоинствами есть и недостатки:

    • повышенная стоимость опалубки;
    • невозможность использования с криволинейной формой объекта.

    Щиты с утеплителями применяются при строительстве крупных объектов.


    Монтаж системы обогрева производится непосредственно перед заливкой раствора в опалубку

    Инфракрасный обогрев бетона

    Инфракрасные лучи позволяют осуществлять направленный нагрев бетонной массы до заданной температуры.Интенсивность излучения и глубина нагрева меняются в зависимости от расстояния между инфракрасным обогревателем и поверхностью бетонной массы.

    Нагревательная техника с термоматами:

    1. В бетонную смесь добавляются добавки для ускоренного твердения.
    2. На поверхность массива укладываются специальные инфракрасные маты.
    3. Кабель питания подключен, и подано электрическое напряжение.

    Технология позволяет нагревать бетонные конструкции в горизонтальном положении.

    Преимущества этого метода:

    • низкое энергопотребление;
    • простота реализации;
    • контроль интенсивности нагрева;
    • возможность прогрева бетона через панели опалубки.

    Слабые стороны:

    • ускоренное испарение влаги из бетонной смеси, которая требует дополнительной защиты от высыхания;
    • увеличены расходы, связанные с покупкой термоматов для обогрева увеличенного пространства.

    Несмотря на свои недостатки, инфракрасный метод востребован в строительной отрасли.


    Особенно часто этот способ применяется при выполнении стяжек зимой.

    Использование предварительно нагретого раствора

    Способ прогрева бетонной смеси перед выполнением бетонных работ самый простой. Технологический алгоритм предусматривает выполнение следующих операций:

    • подогрев бетонного раствора на стадии перемешивания компонентов;
    • Заливка нагретой смеси прямо на рабочем месте.

    Для практической реализации данной технологии производятся специальные расчеты по определению рабочей температуры.

    С учетом:

    • количество залитого бетона;
    • раз на транспортировку и наполнение;
    • температура окружающей среды.

    При отклонениях в расчетах дополнительный подогрев проводят любым из известных способов.

    Заключение

    Выбор оптимального способа разминки требует профессионального подхода.Важно изучить технологические особенности каждого метода и определить экономическую целесообразность его применения. Профессиональная консультация поможет разобраться в преимуществах и недостатках применяемых технологий обогрева.

    При электрическом нагреве бетона в температурных условиях ниже + 5 ° С используются специальные масляные или воздушные для понижения напряжения в сети на 200 или 380 В., которое часто уже есть в наличии, вместо того, чтобы покупать или арендовать такое же. Метод для так называемых «домашних условий».

    Такое решение имеет место, хотя сопряжено с определенными трудностями. Попробуем разобраться в них по типам ТЭНов проводов и электродов ПНСВ.

    Нагрев бетона сварочным аппаратом и проволокой ПНСВ

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для нагрева бетона сварочным трансформатором вместе с проволокой нам понадобится сварочный аппарат на 150-250 А, алюминиевый кабель холодных концов, амперметр (плоскогубцы) и изолента, на тканевой основе.

    В качестве примера приведу расчет на нагрев плиты 3,8 м 3 размером 4х5х0,19 м при температуре воздуха около -12 ° С и сварочного аппарата на 250 А. Итак, разрезаем ПНСВ провод на отрезки длиной 18 метров. Длина была определена опытным путем и в вашем случае может быть другой. Каждая из этих секций способна выдерживать ток до 25 А. Соответственно, всего на 250 ампер можно использовать 10 секций. Но чтобы не впадать в крайности и оставить небольшой запас, остановимся на 8 проводах.

    К каждому отрезку ПНСВ с двух сторон натягиваем алюминиевую проволоку такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы доходили до трансформатора. Саму скрутку изолируем изолентой.

    Прокладываем отрезки проволоки, привязывая их к арматуре пластиковыми застежками или изолированным проводом во избежание коротких замыканий. Для плиты проволоку можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода должны быть помечены, например, (+) и (-).Или можно развести концы по разным сторонам конструкции. Так же очень удобно соединять фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолите) клеммами.

    После заливки бетона сразу подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, настроенному на минимальный ток. Измеряем ток на сварочных проволоках (до 240 А) и на каждом отрезке (до 20 А).По мере нагрева ток будет падать, и на аппарате его нужно будет увеличить.

    В результате плита этих размеров приобрела необходимую прочность за 40 часов. Также после заливки бетона рекомендуется накрыть его защитной пленкой для предотвращения высыхания. При экстремально низких температурах поверх пленки можно положить слой утеплителя.

    Видео по прокладке проводов ПНСВ можно посмотреть ниже:

    Нагрев бетона сварочным аппаратом и электродами

    В этом методе нагревательные элементы встроены в бетон.И ток течет прямо через раствор. Это также приводит к главному недостатку прогрева сварочного аппарата вместе с электродами: опасности поражения электрическим током находящихся поблизости людей. Безопасным считается напряжение до 36 В. Если он выше, то необходимо озаботиться профилактикой попадания людей и животных на обогреваемый объект. Также считается, что такие армирующие электроды быстро изнашивают сварочный трансформатор.

    Электроды (стержни арматуры) уложены в конструкцию, соединены последовательно таким образом, что получаются два изолированных друг от друга сегмента.К одному из них подключаю прямой провод, а к другому — обратный. Для контроля тока между двумя электродами подключается лампа накаливания (опция). Очень важно измерить температуру бетона, чтобы предотвратить обезвоживание и растрескивание. Не забудьте накрыть затопленную конструкцию пленкой и утеплителем, чтобы избежать потери тепла и влаги.

    • 1 Зачем нагревать раствор
    • 2 Основные методы нагрева
    • 3 Расчет нагрева
    • 4 Нагрев раствора проволокой
      • 4.1 Технология нагрева раствора проволокой
    • 5 Нагрев кабелем
      • 5.1 Технология обогрева раствора кабелем
    • 6 Нагрев раствора с помощью сварочного аппарата
    • 7 Нагрев бетона зимой
      • 7.1 Антифризы
      • 7.2 Метод термоса
    • 8 Заключение

    Бетон — популярный, недорогой и широко используемый материал, без которого становятся невозможными такие процессы, как строительство, а также ремонт зданий и сооружений.Чтобы такой раствор позволял создавать качественные, прочные, а главное долговечные конструкции, важно знать не только рецепт и технологию его приготовления, но и иметь информацию о том, как нагреть бетон и при какой температуре нагрев бетона является обязательным и необходимым.

    Нагревание бетона для строительных работ зимой

    Зачем подогревать раствор

    Нагревательные термоматы

    Отрицательная температура отрицательно влияет на процесс гидратации или твердения бетонной смеси.Этот вид раствора состоит из цемента, песка, воды и гравия.

    В этой смеси именно вода является катализатором процесса затвердевания раствора. Но при отрицательных температурах влага замерзает, что ставит под угрозу не только процесс застывания раствора, но и дальнейшие строительные работы.

    Основная задача работ по разработке схемы подключения — как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального температурного режима процесса застывания.

    Примечание! Если влага в растворе еще успевает кристаллизоваться, раствор уже ничего не спасет. Не стоит ждать оттепели, ошибочно полагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.

    • Оптимальный температурный режим схватывания бетона без добавок и нагрева + 10 … + 20 градусов;
    • Бетонирование при температуре от -20 до +10 градусов заставит задуматься о том, как правильно прогреть бетон;
    • При температуре ниже -20 градусов все работы с раствором запрещены.

    Основные способы нагрева

    Прокладка нагревательного кабеля

    Существует три основных метода нагрева раствора в низкотемпературных условиях:

  • Проволока;
  • С кабелем;
  • С помощью сварочного аппарата.
  • Расчет отопления

    Теперь, когда вы знаете, при какой температуре бетон нужно нагревать, вам нужно выяснить, как рассчитать нагрев.

    Подобные расчеты по каждому методу должны учитывать следующие параметры:

    • Тип бетонной конструкции;
    • Общая площадь изделия, требующего обогрева;
    • Объем раствора;
    • Требуемая электрическая мощность.

    Нагревание раствора проводом

    На фото — пример прокладки провода

    Для реализации данного способа обогрева вам понадобится провод ПНСВ, цена на который невысокая.

    Этот провод состоит всего из двух конструктивных элементов:

  • Однопроволочный токопроводящий скругленный провод из стали;
  • Изоляция из ПВХ или полиэтилена.
  • Этот метод основан на передаче тепла бетонной массе от нагретой проволоки.Нагрев самих проводов осуществляется с помощью трансформаторных подстанций с системой управления. Эта система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

    Технология нагрева раствора проволокой

    Инструкция по подключению нагрева бетона предусматривает выполнение следующих этапов работ:

  • Проволока укладывается в конструкцию, перед заливкой раствором , чтобы он не соприкасался с опалубкой.Концы проволоки должны выступать из бетонной поверхности, чтобы можно было соединиться;
  • Для снятия концов нагревательных проводов используется метод пайки;
  • Консультации. Для сохранения теплового поля места пайки следует обернуть металлической фольгой.

  • Количество нагревательных проводов и длина каждого из них берется из расчетных и технологических карт;
  • Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции с помощью мегомметра;
  • Подача тока в провода осуществляется через понижающую трансформаторную подстанцию.
  • Расположение нагревательного провода

    Для реализации данного метода обязательно составление технологической карты, индивидуальной для каждой конструкции.

    Обогрев с помощью кабеля

    Преимущество обогрева этим методом в том, что нет необходимости использовать дополнительное оборудование. Кроме того, представленный способ не требует больших энергозатрат.

    Нагревательное решение с кабелем


    Прокладка кабеля

    Процесс, который отвечает на вопрос о том, как нагреть бетон дома с помощью кабеля, состоит из следующих этапов:

    • Кабель размещается в основании бетонной конструкции только перед заливкой затирки;
    • Кабель фиксируется крепежными элементами;
    • В процессе монтажа кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
    • Кабель подключается через шкаф низкого напряжения.

    Кабельный нагревательный контур

    Примечание! При реализации этого метода необходимо разработать кабельную разводку и провести температурные испытания.

    Нагрев раствора с помощью сварочного аппарата

    Реализация метода с использованием сварочного оборудования

    Зная, при какой температуре нагревается бетон, можно также использовать сварочный аппарат для нагрева.

    Для реализации данного метода потребуется следующее оборудование и материалы:

    • Несколько единиц арматуры;
    • Лампы накаливания;
    • Термометр.

    Якорь в этом случае расположен параллельно цепи, состоящей из прямого и обратного проводов. Между ними размещаются лампы накаливания, с помощью которых будут производиться измерения напряжения. Самый распространенный термометр используется для измерения температуры.

    Процесс затвердевания раствора довольно длительный и может занять около месяца. В процессе нагрева и застывания раствора конструкцию ни в коем случае нельзя заливать водой и подвергать воздействию холода.

    Этот метод применим, когда требуется нагрев небольших бетонных отливок и приемлемые погодные условия.

    Нагревание бетона зимой

    Зимой самый актуальный вопрос — как и при какой температуре нагреть бетон. Это связано с тем, что в это время чаще всего может наблюдаться явление кристаллизации воды в растворе, что исключает ее участие в химических реакциях, связанных с застыванием массы.

    Поэтому подогрев бетона зимой — очень важная процедура, которая может быть реализована следующими методами:

    • Внесение в раствор антифриза;
    • Отопление методом «термос».

    Присадки к антифризу


    Присадки к антифризу

    Присадки к антифризу способны выдерживать экстремальные холода даже при температуре -30 градусов. Состав таких добавок может быть разным, но основной компонент — антифриз — вещество, препятствующее замерзанию воды.

    Любой строитель своими руками может добавить в раствор антифризы.

    Для железобетонных изделий или армирования полов лучше использовать добавки с добавлением нитритного или натриевого формата. Именно эти добавки обеспечат сохранение физических и химических свойств конструкции и станут антикоррозийной защитой железобетона при низких температурах.

    Консультации. Если после упрочнения таких монолитных конструкций нужно просверлить отверстие или выровнять края, можно использовать такие методы, как алмазное сверление в бетоне или резка железобетона алмазными кругами.

    Метод термоса

    Суть этого метода заключается в помещении бетона в теплую обогреваемую опалубку, которая будет поддерживать температуру 20-25 градусов в течение всего периода твердения. Благодаря такому нагреву конструкция сохранит свою прочность.

    Консультации. Чтобы ускорить процесс застывания, в разогретую опалубку можно залить нагретый раствор.

    Наконец

    Заливка бетона зимой

    Подогрев бетонного раствора зимой — необходимая составляющая строительных работ.Способов нагрева бетонной массы может быть очень много, и выбор той или иной схемы должен производиться индивидуально для каждой конструкции в соответствии с ее основными параметрами.

    А видео в этой статье раскроет вам еще больше особенностей и нюансов процесса нагрева раствора для создания монолитных бетонных изделий.

    Нагреваем бетон сварочным трансформатором

    Этот способ нагрева подходит для небольших объемов заправки и, при наличии сварочного трансформатора, идеален для домашних условий.Нагрев сварочным аппаратом аналогичен нагреву специальным понижающим трансформатором. Принцип останется прежним, только мощность будет заметно снижена.

    В качестве примера возьмем сварочный аппарат постоянного тока с током 250 А.

    Не буду вдаваться в расчеты зимнего бетонирования, а опишу сам процесс нагрева, исходя из личного опыта при заливке бетонной плиты 4 х 5 метров. В статье есть пояснительные фото, своих у меня нет, но я постарался выбрать наиболее подходящие, чтобы они наглядно объясняли принцип нагрева бетона.

    Нам понадобятся: сварочный аппарат 150-250 ампер, нагревательная проволока ПНСВ, одинарная алюминиевая проволока 2,5-4 квадратных метра, токоизмерительные клещи, изолента НВ.

    1. Нагревательный провод нужно разрезать на отрезки по 18 метров, длину я рассчитал опытным путем. Количество таких сегментов необходимо рассчитывать исходя из мощности имеющегося сварочного аппарата. Возьмем за основу аппарат на 250 ампер. На максимальной нагрузке наш шлейф выдержит 25 ампер и это потолок.Так что нужно отталкиваться от этой фигуры. Не будем форсировать сварочный трансформатор, 8 шлейфов будет в самый раз. Для обогрева бетонной плиты 4 на 5 метров и толщиной 19 см это количество будет нормальным.


    2. К отрезанным кускам провода ПНСВ прикрепить 2 алюминиевых провода, соединить их скручиванием 3-5 см. Длина алюминиевого конца подбирается на месте. Убедитесь сами, эти алюминиевые концы нужно будет прикрепить к сварочному кабелю.Излишне заморачиваться не нужно, так как всегда можно увеличить необходимую длину. Тщательно изолируем скрутку.

    3. Далее нам нужно проложить нагревательные контуры. Устраиваем с умом так, чтобы греющий кабель располагался чуть выше середины плиты, но ниже верхнего слоя арматуры. Обвязываем петли изолирующим кабелем, чтобы при прогревании они не приближались к земле. Скрутка ПНСВ и алюминиевой проволоки должна быть в бетоне, иначе он прогорит.Вынимаем алюминиевые торцы из зоны заливки. Укладывая петли, отметьте алюминиевые выходы петель, чтобы они не перепутались при соединении. Оптимальный вариант — сделать выход на одной стороне тарелки. + и с другой стороны выхода плиты на .

    4. После заливки нужно в кратчайшие сроки собрать весь отопительный контур. Из сварочного аппарата выходят два кабеля, то есть это наш источник питания к нагревательным контурам.

    Все плюсовые выводы шлейфов зацепляем за плюсовой сварочный кабель и соответственно закидываем остальные концы шлейфов в минус. Способ подключения выбирайте сами, я лично сделал так называемую «гитару», чтобы к сварочным кабелям прикрепили две текстолитовые пластины, на которые приварены болты для зажима алюминиевых концов нагревательных контуров. В общем, смотрите сами, насколько вам удобно, в итоге получаем на каждом сварочном кабеле по восемь концов.

    5. Включаем сварочный аппарат и начинаем нагревать бетон. Перед включением установите регулятор тока на минимум. Включая, измеряем силу тока на сварочных кабелях токоизмерительными клещами. Если там около 240 ампер, не пугайтесь, так как по мере нагрева бетона амперы начнут падать. Проверяем выполнение каждой петли клещами; для начала на каждой петле должно быть 14-18 ампер. Через два часа снова замеряем, если упали ампера, добавляем ток на сварку.Добавляйте постепенно минимум — середину — максимум, если вы достигнете максимума за 8 часов, это уже хороший результат. Обязательно проверьте нагрузку на петли, помня, что они не выдержат больше 25 ампер. В зависимости от температуры время нагрева бетона может увеличиваться или уменьшаться. Исходя из своего опыта, при -12С я нагрел и высушил вышеописанную бетонную плиту в течение 38 часов.


    Другие статьи по обогреву бетона

    Чтобы электрический нагрев бетона был максимально эффективным, перекрыть плиту утеплителем или опилками.Электрический нагрев бетона с помощью сварочного трансформатора должен производиться соответствующим персоналом, так как это может быть опасно для жизни человека. Пожалуйста, не воспринимайте эту статью как руководство для зимнего бетонирования. , я просто описал, что делал сам, не умея нормально нагревать бетон.

    Строительные работы по бетонированию монолитных конструкций ведутся круглый год. Зимой строителям предстоит решить ряд задач, чтобы обеспечить прочность бетона и не допустить замерзания попадающей в раствор воды.Для поддержания положительной температуры раствора и обеспечения оптимальных условий схватывания бетон нагревают. Рассмотрим подробно способы обогрева с использованием электрической энергии и инфракрасных лучей.

    Как нагревают бетон зимой

    С наступлением зимних холодов перед строителями возникают серьезные проблемы, связанные с характеристиками бетонного раствора. Он содержит гравий, портландцемент и песок с добавлением воды. Раствор в нормальных условиях приобретает эксплуатационные характеристики в течение месяца.Однако при замерзании вода увеличивается, что может разрушить монолит.

    В процессе проведения строительных и ремонтных работ при низких температурах для ускорения твердения бетонного раствора следует применять обогрев бетона

    Для поддержания температуры используются следующие методы:

    • Электрический обогрев со специальным кабелем. Для повышения температуры используется провод ПНСВ, который заранее прокладывается вдоль заполняемой конструкции;
    • Электрический нагрев с помощью сварочного трансформатора.К источнику питания подключается кабель для нагрева бетона с помощью электродов, введенных в массив;
    • Отопление со специальной опалубкой. В стандартные элементы конструкции панели опалубки устанавливаются быстросъемные электронагревательные элементы;
    • инфракрасное отопление. В его основе лежит использование направленного инфракрасного излучения, за счет которого повышается температура бетона;
    • предварительный нагрев смеси. Раствор перед заливкой нагревают таким образом, чтобы при застывании он поддерживал положительную температуру;
    • Устройство специальных палаток.Возводится каркасная конструкция с брезентовым или полиэтиленовым перекрытием, внутри которого работает тепловая пушка.

    Решение об использовании определенного метода нагрева принимается на основе предварительных расчетов. Проанализировав комплексно все факторы и оценив экономическую сторону вопроса, вы сможете определиться и принять правильное решение. Остановимся на особенностях каждого способа обогрева.

    Электрообогрев бетона кабелем ПНСВ

    Используя проволоку для подогрева бетона ПНСВ, несложно обеспечить температуру, оптимальную для застывания раствора.Этот способ достаточно простой и предполагает прокладку специального провода ПНСВ, который нагревается при подаче низкого напряжения от понижающего трансформатора.

    Этот метод работает по довольно простому принципу. Перед заливкой укладывается проволока для нагрева бетона

    .

    Технология электрического обогрева специальной проволокой имеет ряд преимуществ:

    • обеспечивает высокую эффективность. Правильно подобранная и профессионально проложенная нагревательная проволока способна нагреть бетонный блок увеличенного объема;
    • гарантирует экономию.Незначительное потребление электроэнергии позволяет избежать значительных финансовых затрат и значительно снижает сметную стоимость работ;
    • сохраняет структуру монолита. При подаче питающего напряжения в зонах прокладки кабеля не образуются трещины, а также пузырьки воздуха в бетонной массе, нагретой проводом;
    • универсален. Электрообогрев можно применять для монолитных конструкций из обычного бетона, а также армированных стальной арматурой.

    Несмотря на серьезные достоинства, метод имеет ряд недостатков:

    • требует подготовительных мероприятий, во время которых укладывается нагревательный кабель для бетона. Важно соблюдать осторожность при прокладке проволочных петель и придерживаться рабочей схемы;
    • нужен специальный трансформатор. Мощность понижающего оборудования должна обеспечивать возможность повышения температуры бетонной массы до необходимого уровня.

    Используется специальный кабель, состоящий из токопроводящей жилы и изоляционной оболочки. Проволока выбирается исходя из расчетов с учетом ряда факторов:

    • напряжение питания трансформатора;
    • диаметр жилы;
    • длина провода.

    Следует учитывать, что прокладку контуров отопления обычно проводят в неприятную погоду.

    При прокладке кабеля важно соблюдать следующие требования:

    • обеспечивают чистоту поверхности и исключают возможность повреждения кабеля;
    • избегайте перегиба проводов и укладывайте провод равномерно по всей площади.

    Важно обеспечить необходимую интенсивность нагрева:

    • в течение первых двух часов нагрева скорость не должна увеличиваться более чем на 10 градусов в час;
    • рабочая температура должна быть стабильной в течение всего периода прогрева;
    • скорость охлаждения нагретого массива не должна превышать 5 градусов Цельсия в час.

    Приобретайте проволоку для обогрева бетона только у проверенных производителей и проверяйте наличие сертификата.Методика использования кабеля для обогрева бетонного раствора аналогична процессу устройства теплого пола.

    Нагрев бетона сварочным аппаратом

    Разогреть раствор можно с помощью сварочного оборудования и проволочных электродов. Метод положительно зарекомендовал себя при заливке вертикальных конструкций зимой:

    Электрический нагрев бетона может производиться электродами, заменяющими провода ПНСВ

    В качестве токопроводящих элементов могут использоваться:

    • арматура стальная;
    • Проволока
    • диаметром 8–10 мм;
    • металлических пластин.

    Практическая реализация этого метода проста:

    • После бетонирования вертикальных конструкций необходимо вбить электроды в бетонный массив;
    • затем с помощью кабеля подать напряжение питания от понижающего трансформатора.

    При нагреве вертикальных колонн малого сечения достаточно использовать один электрод. В этом случае нагрев бетонной смеси будет осуществляться за счет подачи напряжения на арматурный каркас и стальной стержень, установленный в растворе.

    При выполнении работ важно соблюдать следующие требования:

    • выберите расстояние между стержнями, которое должно быть не менее 60 см, в зависимости от климатических условий;
    • регулируют напряжение питания для достижения необходимой температуры нагрева бетонной массы.

    результаты Голосовать

    Где бы вы предпочли жить: в частном доме или квартире?

    Задний

    Где бы вы предпочли жить: в частном доме или квартире?

    Задний

    Преимущества метода:

    • простота практической реализации;
    • возможность использования на крупных объектах;
    • ускоренный монтаж элементов.

    Электродный обогрев прост в использовании и установке, но требует значительных затрат энергии

    Слабые места:

    • повышенное энергопотребление;
    • невозможность повторного использования электродов.

    Роль проводника электрической энергии в этой версии играет вода.

    Использование опалубки для обогрева

    С помощью специальной сборной опалубки, в панелях которой монтируются электронагреватели, можно зимой поддерживать положительную температуру бетонного раствора.

    Преимущества этого метода:

    • возможность быстрой замены электронагревателей, доступ к которым осуществляется снаружи конструкции;
    • универсальность опалубки, которую можно многократно использовать на различных объектах;
    • повышенной эффективности, что позволяет вести строительные работы при понижении температуры до минус 25 градусов Цельсия;
    • повышенный КПД, за счет чего снижаются затраты на электроэнергию и повышается рентабельность;
    • ускоренный монтаж опалубки, конструкция которой позволяет в течение ограниченного времени подключать панели и подключать электричество.

    Для нагрева бетона этим методом в опалубку устанавливаются нагревательные элементы, которые при необходимости заменяются.

    Несмотря на комплекс достоинств, есть ряд недостатков:

    • увеличена стоимость строительства;
    • проблемное приложение на сложных конфигурациях.

    Инфракрасный метод нагрева

    Направленное воздействие инфракрасного излучения позволяет нагревать до необходимой температуры в необходимом помещении.Интенсивность теплового излучения регулируется путем изменения расстояния между бетонной поверхностью и инфракрасными элементами.

    Технология обогрева термоматом довольно проста:

    • в раствор введены добавки, ускоряющие твердение;
    • На поверхность укладывается
    • специальных матов;
    • напряжение питания подано.

    Этот метод используется для обогрева горизонтальных бетонных поверхностей.

    Технологические преимущества:

    • пониженный уровень энергопотребления;
    • простота реализации;
    • регулировка интенсивности излучения;
    • возможность обогрева через опалубку.

    Нагрев бетона с использованием сварочного трансформатора. Техника обогрева бетона электродами

    Сегодня популярны такие способы нагрева бетона, как нагрев бетона проводом ПНСВ нагревательным кабелем, нагрев с помощью специальных термоматов, трансформаторов и станций. Но он остается самым проверенным и, главное, доступным большинству.

    Зимнее бетонирование.

    Основным материалом, используемым в строительстве современных зданий, является бетон.Для того, чтобы строительство велось непрерывно, круглый год, при минусовых температурах, используется бетонное отопление. Нагретый бетон схватывается так же, как и при положительной температуре, и имеет необходимую прочность в будущем. Если бетон замерзает, он не схватывается, соответственно у него нет прочности, а при замерзании он крошится.
    Для прогрева бетона используется понижающий трансформатор — 380В / 55В. Также нихромовая проволока, НМПГ — 1,5кв.мм. А с нижней стороны трансформатора идет кабель большого диаметра, обычно 35-50кВ.мм. В зависимости от максимально допустимой нагрузки трансформатора. Обычно это 510А. Поэтому кабель диаметром 50 кв. Мм. на одной фазе этого достаточно для полной нагрузки трансформатора.
    Зимнее бетонирование. Нагрев бетона. Горизонтальный обогрев осуществляется следующим образом. Внутри арматурного каркаса перед заливкой бетона прокладывается изолированная нихромовая проволока. Проволока укладывается петлями. Длина провода одного шлейфа должна составлять 25 метров, тогда сила тока в проводе будет 10А, что является оптимальным значением для его нагрева.Начало провода подключается к одной фазе низковольтного кабеля трансформатора, конец провода подключается к другой фазе. Он равномерно распределяется по всей площади, готов к заливке бетона. Расстояние между натянутой проволокой начала петли и натянутой проволокой конца петли, а также между соседними петлями должно быть 20-25см. Это обеспечит равномерный прогрев всей поверхности. К кабелям на нижней стороне трансформатора петли подключаются равномерно между фазами.Когда все петли соединены, начинается заливка бетона. После заливки бетона участок прогрева отгораживают и включают трансформатор. Горизонтальное отопление применяется при бетонировании пола и межэтажных перекрытий.

    Таким образом осуществляется вертикальный нагрев бетона для строительных колонн и несущих стен. Внутри вертикального арматурного каркаса колонны или стены с помощью изоляторов устанавливаются электроды по всей высоте. Обычно это стальная проволока диаметром 8 мм.Электрод не должен касаться арматурного каркаса. Чаще всего изоляторы, а также насадки электродов представляют собой отрезки жесткого изолированного провода. Середина проволоки оборачивается вокруг электрода, края оборачиваются вокруг арматуры каркаса так, чтобы электрод находился в напряжении изолированной проволоки. Кабели нижней стороны трансформатора подключаются к верхним концам электродов с помощью поводков. Распределение нагрузки должно быть равномерным и осуществляется следующим образом.Фаза «А» подключена к первому электроду. Фаза «В», ко второму электроду. Фаза «C» к третьему электроду. Далее — в той же последовательности. Четвертый электрод — фаза «А», пятый — фаза «В» … и так далее.
    После заливки бетона и включения обогрева нужно сразу проверить значение тока в кабелях низкой стороны. Если кабель, например, имеет сечение 35 мм кв., А сила тока больше 400А, его необходимо разгрузить. То есть выключить трансформатор и выключить несколько электродов.Прогрев проводят в течение 12-17 часов. За это время вода полностью испаряется и бетон застывает.

    Заливку бетона проводить не позднее, чем через 4-6 часов после замешивания материала. Заливать бетон (в том числе на высоту) удобнее всего с помощью специального насоса. В этом случае в шланг можно вставить переходник, чтобы снизить скорость движения бетона. Рекомендуется направлять струю сначала на углы, откосы, ответвления стен, края отверстий, а затем на основную часть опалубки.По окончании заливки бетон необходимо утрамбовать, чтобы исключить полости и впадины. Уплотнение материала осуществляется байонетным способом. В этом случае бетон пробивают на всю глубину штыковой лопатой или куском арматуры. Лучшим качеством считается разработка смеси с помощью специальной виброрейки или погружного вибратора.

    Зимой заливаемый бетон должен содержать специальные компоненты — кислотные или соляные. Также рекомендуется над местом работы строить полиэтиленовые теплицы, внутри которых размещается тепловая пушка или воздухонагреватель.

    Электрический нагрев бетона осуществляется во время заливки в зимний период или в ситуациях, когда необходимо ускорить время схватывания бетона. В этом случае следует строго придерживаться установленного технического режима. В противном случае бетонное изделие может потерять прочность или потрескаться. После заливки бетонную поверхность необходимо залить водой и накрыть полиэтиленовой пленкой, чтобы предотвратить испарение влаги.

    Газобетон — теплоизоляционный и конструкционный материал на вяжущей минеральной основе.Он имеет пористую структуру, что обусловлено смешиванием бетона с пеной и сверхлегкими заполнителями, образованием газов и воздухововлечением. Существует несколько видов газобетона, наиболее популярными при строительстве являются пенобетон, газобетон, пористый бетон, газосиликат, пенополистиролбетон.

    Характеристики и применение бетона

    Бетон — основной материал при строительстве зданий и сооружений, заливке фундаментов и производстве различных строительных конструкций.Чтобы добиться ее должного качества, особенно при заливке при низких температурах, необходимо строго соблюдать технологию изготовления бетонной смеси.
    В большом количестве бетон содержит воду, которая химически не связана с остальными компонентами раствора — цементом, песком и наполнителем. Таким образом, при понижении температуры окружающей среды до нулевых температур он замерзает, что приводит к увеличению времени схватывания и снижению прочности бетона.

    При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

    Для бесперебойного и качественного строительства в зимний период, а также для сохранения прочностных свойств бетона существует несколько способов его нагрева:

    Термос. Технология термосогрева смеси заключается в утеплении опалубки;

    Добавки для ускорителей твердения, пластификаторов и антифризов. Он отличается от создания изолированной опалубки добавлением химикатов, ускоряющих схватывание бетона и предотвращающих замерзание воды, входящей в состав смеси;

    Предварительный нагрев бетона.Он заключается в доставке бетона с завода до точки заливки в подогреваемых бетоносмесителях и создании двойной опалубки, в которую подается горячий воздух. Таким образом, самый простой способ решить проблему — как прогреть бетон без больших затрат;

    Нагрев смеси электродным методом. В бетон монтируют электроды или специальную арматуру, через которую пропускают электрический ток. Благодаря этому электроды нагреваются, и уже от них нагревается бетонная масса;

    Инфракрасный обогрев бетонной смеси.Он заключается в обогреве бетонной конструкции, освещенной инфракрасными лучами;

    Метод индукционного нагрева. В качестве нагревательного элемента в этом методе используется электромагнитный индуктор, который нагревает бетонную смесь с помощью вихревых токов.

    Нагрев бетона сварочным аппаратом

    Нагрев бетона сварочным аппаратом
    При проведении строительных работ часто требуется нагрев бетона. Для этого есть специальные приспособления, но можно использовать и обычный сварочный аппарат.

    В первую очередь потребуются дополнительные электроды для разогрева. В таком качестве можно использовать обрезки арматуры. Их устанавливают максимально равномерно по всей бетонной поверхности, которую следует засыпать опилками. Эти опилки обеспечат дополнительную теплоизоляцию и предотвратят испарение влаги.
    После этого разнесенные фитинги соединяются между собой проводом так, чтобы получались параллельные цепи. К этим цепям подключаются прямая и обратная сварочная проволока.Очень важно, чтобы они не замыкались друг на друге! Наличие напряжения определяется по лампе накаливания, установленной между цепями. Во время прогрева следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Контроль температуры осуществляется любым градусником.

    Таким образом можно нагревать бетон, не прибегая к дорогостоящим и сложным устройствам. Но все же сварочный аппарат лучше всего использовать с не очень большими объемами бетона.

    Следует сразу отказаться от идеи «упрощения» процесса простым замыканием сварочного контура на арматуру бетона. Кроме пустой траты времени и электричества, никакого результата это не даст.

    Среди множества марок сварочных аппаратов выделяется LINCOLN ELECTRIC. Их отличное качество, надежность, высокая производительность, а также простота использования давно признаны как профессиональными сварщиками, так и теми, кто использует устройства для собственных нужд.Недавно LINCOLN ELECTRIC выпустила устройства плазменной резки, которые могут легко работать со всеми металлами и сплавами.

    Зимний бетон и его применение

    Какие качества требуются от бетона, используемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Поэтому смешивать бетон в обычных условиях невозможно. Это привело к тому, что все бетонные заводы могут быть зимними и летними. Первые не могут производить продукцию в условиях отрицательных температур.Второе — из них можно производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от работающих летом тем, что оснащены парогенератором, который нагревает инертные компоненты; теплый производственно-смесительный отсек; промышленный котел, повышающий температуру горячей воды; работать по специальным технологиям; наполните миксеры горячей водой.

    Рецепт приготовления бетона зимой отличается тем, что используются специальные добавки, позволяющие смеси не замерзать, сохраняя пластичность.Компания «Бетонная система» имеет два предприятия, специализирующихся на производстве бетона в зимний период. Это Бетонный завод в аэропорту Ржевка и Бетонный завод в поселке Белоостров.
    Можно ли заливать и укладывать бетон зимой? Да, но требуется два условия:

    1. При транспортировке и бетонировании необходимо использовать специальные морозостойкие добавки в бетон
    2. Во время схватывания бетона необходимо повышать температуру воздуха с помощью специальных приспособлений.

    В процессе бетонирования и до полного окаменения необходимо создать необходимую температуру. Специальные добавки никак не влияют на этот процесс, поэтому в зимних условиях необходимо покрывать бетон полиэтиленом или мешковиной, использовать тепловые пушки или постоянное напряжение.

    Какие технологии используются для повышения температуры? Это тепловые завесы, которые создают с помощью тепловых пушек или строительных фенов. Это оборудование выдувает воздушные струи в ту область обогреваемой конструкции, которую необходимо защитить.Есть возможность сэкономить, используя сварочные аппараты и проволоку для обогрева бетона зимой.

    При заливке бетона зимой требуемые прочностные характеристики могут сильно отличаться от реальных. Самое главное требование — поддерживать определенную температуру. Минимальная температура зависит от антифриза, обычно минус пять, десять, пятнадцать градусов по Цельсию.

    Минусовые температуры отрицательно влияют на гидратацию бетонной смеси.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Сегодня мы рассмотрим простые приемы, позволяющие проводить бетонные работы зимой.

    Географическое положение нашей страны диктует свои правила и технологии для всех видов строительных работ, проводимых в холодное время года. При повышении отрицательных температур бетонные работы возможны только на тех участках, где заранее заложена техническая возможность электрического обогрева или другого вида подогрева бетонной смеси.Как вы уже догадались, речь идет о крупных строительных площадках, где вне зависимости от погодных условий заливать бетон нужно в строго определенные сроки.

    Отрицательные температуры отрицательно влияют на гидратацию (время отверждения) бетонной смеси. Вспомним, из чего он сделан: цемента, песка, воды и гравия. Вода является катализатором химической реакции процесса схватывания бетона. При отрицательных температурах замерзает влага, которая крайне необходима для процесса твердения, потеря прочности бетона ставит под угрозу все дальнейшие виды работ.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Если в бетонной смеси закристаллизовалась влага, то этот бетон уже нельзя спасать, и не стоит ждать оттепели — этот процесс необратим.

    1. Оптимальная температура схватывания бетона + 10… + 20 ° С.
    2. При температуре -20 … + 10 ° C необходимо принять меры для обеспечения нормальной гидратации бетона.
    3. При падении температуры ниже -20 ° C все виды бетонных работ запрещены.

    Способы обогрева бетона в домашних условиях

    При температуре 0 … + 10 ° С допускается работа с бетоном при условии добавления пластификаторов, препятствующих потере смеси желаемого набора прочности. В зависимости от температуры окружающей среды добавка разводится строго в той пропорции, которая указана в прилагаемой инструкции. Приобрести антифриз можно в любом строительном магазине.

    Недостатком пластификаторов является медленный набор прочности, если при + 17 ° С бетон набирает фирменную прочность за 7 суток, то при +7 ° С с использованием пластификаторов процесс может занять до 30 суток. Чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно присыпать ее опилками, что почти вдвое сократит процесс гидратации.

    Пенополистирол

    и пенофлекс отлично подходят в качестве утеплителя, но покупать его на одну заливку не очень рентабельно.Гораздо дешевле купить пенопластовую крошку и залить ею плиту, чтобы легкую крошку не сдуло ветром, ее нужно накрыть клеенкой или брезентом, прижав по периметру наливаемой плиты.

    Колонны и стены защищают опалубкой, но все же не лишним будет застелить открытые участки бетона той же клеенкой или брезентом. Во время твердения бетона происходит химическая реакция, из-за которой сама бетонная смесь выделяет определенное количество тепла, которое необходимо удерживать с помощью дополнительной изоляции.

    Если градусник опустился ниже нуля, то выделяемого тепла уже недостаточно. На объектах промышленного строительства для нагрева бетона при минусовых температурах применяют специальные трансформаторы, с помощью которых бетон нагревается нагревательными проводами.

    Купить специальный трансформатор, чтобы на морозе залить пару кубиков бетона — не очень хорошая идея. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150-200 А.Ниже приведен список материалов, необходимых для нагрева небольшой пластины сварочным аппаратом:

    1. Сварочный аппарат 150-200 ампер.
    2. Провод ПНСВ 1,5мм.
    3. Проволока алюминиевая одинарная АВВГ 1х2,5мм.
    4. Изолента HB (черная).
    5. Токовые клещи.

    Подготовка к разминке

    Нагревательный провод ПНСВ необходимо разрезать на отрезки длиной 17-18 метров. Полученные отрезки (петли) равномерно укладываются и перевязываются по всему арматурному каркасу заливаемой конструкции.Петли укладываем так, чтобы после заливки они находились чуть выше середины плиты, при заливке колонны или стены слой бетона над петлями должен быть не менее 4 см. Лучше всего перевязать нагревательный провод изолированным алюминиевым проводом. Он не должен идти растяжкой, в идеале он должен располагаться волнообразно. Расстояние между петлями в зависимости от температуры воздуха составляет от 10 до 40 см. Чем ниже температура замерзания, тем меньше расстояние между петлями.Количество нагревательных контуров зависит от мощности сварочного аппарата. Одна петля потребляет 17-25 ампер, а значит, 6-8 нагревательных петель — это максимум, который потянет сварочный аппарат на 250 ампер.

    При укладке петель важно разметить концы, как вариант, на один конец каждой петли намотать полоску изоленты, а другой конец оставить свободным.

    После того, как петли уложены и привязаны, на них нужно нарастить алюминиевые концы, которые затем присоединяются к устройству.Длина холодных концов определяется расположением самого сварочного аппарата, но не более 8 метров. Сращивание петли и холодного конца скруткой длиной 4-5 см. Тщательно заизолируйте скрутку HB-лентой и уложите так, чтобы после заливки она оставалась в бетоне, так как скрутка выгорит на воздухе. Разметку изолентой необходимо перенести на прикрепленный холодный конец петли.

    Подключение и прогрев

    После заливки все холодные концы необходимо подсоединить к сварочному аппарату, концы с маркировкой и без нее положить на разные полюса аппарата.После того, как все подключено, проверяем весь контур отопления и включаем прибор на минимальной нагрузке регулятора мощности. Токовыми клещами измеряем каждую петлю отдельно, норма 12-14 ампер. Через час прибавляем половину запаса хода прибора, через два часа откручиваем регулятор полностью. Очень важно равномерно добавлять ампер в нагревательные петли, каждая петля должна показывать не более 25 ампер. При -10 ° C, 20 ампер на петлю обеспечивают нормальную температуру, необходимую для схватывания бетона.По мере схватывания бетона сила тока в контуре падает, что позволяет постепенно увеличивать ее на сварочном аппарате. Перед увеличением смотрим, упало ли значение на самих петлях или нет. Если сила тока не изменилась с момента последней проверки, то ждем, пока она упадет минимум на 10%, и только после этого увеличиваем ток.

    Время разогрева зависит от объема заправки и температуры окружающей среды. Как и при бетонировании с добавками, дополнительно утепляем залитую конструкцию.При морозе до 10 градусов для нормальной гидратации бетона достаточно 48 часов. После отключения нагревательных контуров дополнительные нагреватели остаются еще минимум 7 дней. Не допускайте перегрева бетона, так как это чревато чрезмерным испарением влаги, что впоследствии приведет к образованию трещин и потере прочности бетона. Плита под утеплителем должна быть немного теплой и не более того. Нагрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен производиться только при наличии необходимого запаса электротехнических знаний и профессиональных навыков работы со сварочным аппаратом.

    При отсутствии сварочного аппарата можно использовать старый метод обогрева — «тепловой тент». При заливке небольших конструкций над ними возводится тент из брезента или фанеры, воздух в котором нагревается с помощью тепловых пушек или газовых обогревателей. «Чудо-печи», работающие на дизельном топливе, хорошо зарекомендовали себя с этим методом отопления. При экономном расходе топлива (2 литра за 12 часов) одна топка нагревает 10-15 кубометров воздуха из тепловой палатки до нужной температуры гидратации бетона.

    Похожие видео

    При возведении монолитных бетонных конструкций зимой используется несколько технологий для создания необходимого температурного режима. Это может быть установка специальных теплиц, использование термоматов или специальной проволоки для обогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант предполагает установку тепловых станций, обогревающих только верхние слои, что также вводит ряд ограничений по применению.Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

    Зачем нужен обогрев бетона?

    В холодное время года, когда температура окружающей среды опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзнет, ​​а не затвердеет полностью. После зависания температуры окружающей среды начинается процесс оттаивания, может нарушиться твердость смеси, что отрицательно скажется на прочности конструкции, ее устойчивости к проникновению воды, что приведет к снижению прочности.

    Последствия заливки раствора на морозе, в этом случае не поможет даже гидроизоляция Aquabarrier или другая гидроизоляция.

    Чтобы избежать перечисленных последствий, обязательно зимой делать электрообогрев бетонной смеси. При этом изотермический процесс не вызывает нарушений в его конструкции, что положительно сказывается на прочности возводимой конструкции.

    Виды нагревательных проводов и кабелей

    Чаще всего для электрообогрева бетона применяют провода ПНСВ.Это связано с его относительно невысокой стоимостью и простой установкой. Ниже представлен внешний вид теплопровода, его конструктивные особенности и расшифровка маркировки.


    В качестве альтернативы можно использовать аналог ПНСП, основное отличие которого — изоляция, он изготовлен из полипропилена, что позволяет немного увеличить максимальную мощность тепловыделения.


    Таблица основных параметров проводов ПНСВ и ПНСП

    Обращаем ваше внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, работающих по принципу теплого пола.

    Основная сложность, связанная с использованием теплопроводов данного типа, заключается в необходимости расчета их длины. Небольшие просчеты можно исправить, отрегулировав уровень напряжения, поступающего с нагревательного трансформатора.

    Подробная информация о том, как выполняется установка ПНСВ, а также описание сопутствующих процедур (расчет длины проводов, схема прокладки, составление технологической карты и т. Д.) Будут даны в отдельном разделе.

    Разновидности и особенности кабелей КДБС и ВЕТ

    Основным недостатком описанных выше тепловых линий является необходимость в дополнительном оборудовании, позволяющем регулировать мощность тепловыделения путем изменения напряжения.Существенно упростить задачу можно, если использовать двухжильные секционные саморегулирующиеся термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют дополнительного оборудования для обогрева и подключаются напрямую к сети 220 вольт. Устройство нагревательного кабеля показано ниже.


    Обозначение:

    • A — Выводы греющих проводов.
    • B — Монтажный кабель для подключения КДБС к сети 220В, для этого можно использовать любой соединительный провод, например, AR.
    • C — Муфта для подключения нагревательной секции.
    • D — Концевая втулка.
    • E — Нагревательная секция фиксированной длины.

    Конструктивно кабель БЭТ практически не отличается от рассмотренного выше отечественного аналога, а основные технические характеристики приведены в сравнительной таблице ниже.


    Таблица сравнительных характеристик кабелей ВЭТ и КДБС

    Что касается маркировки, то отечественные изделия этого типа кодируются следующим образом: ХХКДБС YY, где ХХ — линейная силовая характеристика, а YY — длина участка.Примером может служить маркировка 40КДБС 10, в которой указана мощность 40 Вт на метр, а длина самой секции — десять метров.

    Тепловая техника с применением PNSV

    Принцип работы довольно прост: при подаче напряжения нагревается провод, который в свою очередь нагревает бетонную смесь. Поскольку нагрев рекомендуется ограничивать до напряжения 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.


    Подстанция трансформаторная КТПТО 80 для работы с теплопроводом

    Перед проведением монтажа необходимо рассчитать длину греющего провода.При этом необходимо учитывать его тип и характеристики, напряжение трансформаторной подстанции, объем бетонной смеси, температуру окружающей среды, а также характер конструкции (предполагается, что колонна, балка заливается) и др. Чтобы не запутаться в расчетах, можно воспользоваться онлайн-калькулятором для расчета греющего проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и др.).

    Для нагрева бетонной смеси объемом в один кубометр нужно порядка 1200-1300 Вт.Если использовать провод этой марки сечением 1,20 мм, то потребуется утеплитель 30-45 м (для точного расчета длины необходимо знать температурный режим).

    Дополнительно необходимо учитывать силу тока; для нормальной работы кабеля, погруженного в раствор, допускается 14,0 — 18,0 Ампер (в зависимости от схемы подключения).


    Схема подключения ПНСВ А) звезда Б) треугольник

    Монтаж ПНСВ

    Вот краткое руководство по стандартной технике:


    Обратим внимание на то, что принцип и схема прокладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

    Использование сварочного аппарата в качестве ПТ.

    Такой способ нагрева вполне возможен, мы приведем пример того, как этот метод может быть реализован. Допустим, нам необходимо залить плиту объемом 3,7 кубометра, при температуре наружного воздуха 10 ° С. Для этого понадобится сварочный аппарат на 200,0-250 ампер, токоизмерительные клещи, провод ПНСВ, холодные концы. и тканевая изолента.

    Мы разрезаем восемь сегментов по 18,0 метров, каждый из которых выдерживает ток до 25.0 А. Оставим небольшой запас и возьмем восемь таких отрезков для подключения к сварочному аппарату на 250,0 А.

    К каждому выводу сегмента подключаем монтажный провод (холодные концы подключаем). Прокладываем ПНСВ, схема его будет приведена ниже. Рекомендуется подключать холодные концы (плюс и минус отдельно) с помощью клеммной колодки, размещенной на печатной плате или любого другого изоляционного материала.


    Завершив заливку, подключаем прямой и обратный выходы прибора (полярность не имеет значения), предварительно выставив ток на минимум.Измеряем ток нагрузки на сегментах, он должен быть около 20,0 А. В процессе нагрева сила тока может немного «просесть», когда это происходит, при сварке увеличиваем.

    Плюсы и минусы ПНСВ

    Нагревать таким способом бетон довольно выгодно. Это связано как с невысокой стоимостью провода, так и с относительно небольшим расходом электроэнергии. Отдельно необходимо отметить стойкость проволоки к щелочному и кислотному воздействию, что дает возможность использовать этот метод при добавлении в смесь различных добавок.

    Основные недостатки:

    • Сложность расчетов при расчете длины провода;
    • необходимость использования ПТ.

    Понижающие станции довольно дороги, и, учитывая длительность процесса, сдавать их в аренду невыгодно (такие услуги стоят 10% от стоимости продукта). Использование сварочных аппаратов дает возможность нагревать небольшие конструкции, но поскольку он не рассчитан на такой режим работы, вполне вероятен его выход из строя и последующий дорогостоящий ремонт.

    Прокладка секционного греющего кабеля

    Поскольку такие утеплители для бетона поставляются не змеевиками, а готовыми секциями, снимается вопрос обрезки. Все, что нужно для сборки установки для зимнего бетонирования, — это рассчитать пропускную способность сегмента исходя из того, сколько в конструкции кубов бетона, а затем выбрать кабель соответствующей длины.

    Начнем с краткого руководства по расчету и небольших рекомендаций по установке:

    • В инструкции по технологии бетона ТМТ указано, что для нагрева кубометра смеси требуется от 500 до 1500 Вт (в зависимости от температуры воздуха).Потребление энергии можно значительно снизить, применив несколько простых приемов:
    1. Используйте специальные добавки для смеси, чтобы снизить температуру замерзания раствора.
    2. Изолируйте опалубку.
    • Если выполняется заливка балки или пола, греющий кабель рассчитывается из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, например, бетонных двутавров, электрообогрев укладывают ярусами, с расстоянием между ними не более 40.0 см.
    • Защита кабеля позволяет привязать его к якорю.
    • Расстояние от поверхности конструкции до установленного внутри электронагревателя должно быть не менее 20,0 см.
    • Для того, чтобы бетонная смесь прогревалась равномерно, обогреватели необходимо размещать на одинаковом расстоянии.
    • Между разными контурами должно быть не менее 40,0 мм.
    • Пересечение нагревательных проводов запрещено.

    Преимущества и особенности сегментированного кабеля

    К несомненным положительным качествам данного вида продукции можно отнести:

    • Для организации подогрева бетона с помощью не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
    • В отличие от сушки электрода, вероятность поражения электрическим током минимальна.
    • Простая установка и простой расчет длины сегмента.

    Особенности:

    Кабель БЭТ

    значительно дороже провода для обогрева бетона ПНСВ. Отечественные КДБС, например, производства ЭТМ в Красноярске, несколько улучшают ситуацию, но ненамного. Именно поэтому эти кабели используются при возведении небольших бетонных и железобетонных конструкций.

    В заключение.

    Мы описали только один способ нагрева бетона, на самом деле их намного больше. О них мы поговорим в других публикациях.

    В заключение считаем необходимым ответить на неоднократно встречающийся в сети вопрос, почему нельзя использовать нихромовую проволоку для обогрева бетона. Во-первых, это удовольствие будет очень дорогим, а во-вторых, правила техники безопасности запрещены. Поэтому в калькуляторе нет необходимости рассчитывать количество витков нихрома, чтобы нагреть трубу или бетон.

    При электрическом нагреве бетона в температурных условиях ниже + 5 ° С используются специальные масляные или воздушные для понижения напряжения в сети на 200 или 380 В., которое часто уже есть в наличии, вместо того, чтобы покупать или арендовать такое же. Метод для так называемых «домашних условий».

    Такое решение все же имеет место и сопряжено с определенными трудностями. Попробуем разобраться в них по типам ТЭНов проводов и электродов ПНСВ.

    Нагрев бетона сварочным аппаратом и проволокой ПНСВ

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов.Вся тонкость в расчетах. Итак, для нагрева бетона сварочным трансформатором вместе с проволокой нам понадобится сварочный аппарат на 150-250 А, алюминиевый кабель холодных концов, амперметр (плоскогубцы) и изолента, на тканевой основе.

    В качестве примера приведу расчет на нагрев плиты 3,8 м 3 размером 4х5х0,19 м при температуре воздуха около -12 ° С и сварочного аппарата на 250 А. Итак, разрезаем ПНСВ провод на отрезки длиной 18 метров. Длина была определена опытным путем и в вашем случае может быть другой.Каждая из этих секций способна выдерживать ток до 25 А. Соответственно, всего на 250 ампер можно использовать 10 секций. Но чтобы не впадать в крайности и оставить небольшой запас, остановимся на 8 проводах.

    К каждому отрезку ПНСВ с двух сторон натягиваем алюминиевую проволоку такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы доходили до трансформатора. Саму скрутку изолируем изолентой.

    Прокладываем отрезки проволоки, привязывая их к арматуре пластиковыми застежками или изолированным проводом во избежание коротких замыканий.Для плиты проволоку можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода должны быть помечены, например, (+) и (-). Или можно развести концы по разным сторонам конструкции. Так же очень удобно соединять фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолите) клеммами.

    После заливки бетона сразу подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, настроенному на минимальный ток.Измеряем ток на сварочных проволоках (до 240 А) и на каждом отрезке (до 20 А). По мере нагрева ток будет падать, и на аппарате его нужно будет увеличить.

    В результате плита этих размеров приобрела необходимую прочность за 40 часов. Также после заливки бетона рекомендуется накрыть его защитной пленкой для предотвращения высыхания. При экстремально низких температурах поверх пленки можно положить слой утеплителя.

    Видео по прокладке проводов ПНСВ можно посмотреть ниже:

    Нагрев бетона сварочным аппаратом и электродами

    В этом методе нагревательные элементы встроены в бетон. И ток течет прямо через раствор. Это также приводит к главному недостатку прогрева сварочного аппарата вместе с электродами: опасности поражения электрическим током находящихся поблизости людей. Безопасным считается напряжение до 36 В. Если он выше, то необходимо озаботиться профилактикой попадания людей и животных на обогреваемый объект.Также считается, что такие армирующие электроды быстро изнашивают сварочный трансформатор.

    Электроды (стержни арматуры) уложены в конструкцию, соединены последовательно таким образом, что получаются два изолированных друг от друга сегмента. К одному из них подключаю прямой провод, а к другому — обратный. Для контроля тока между двумя электродами подключается лампа накаливания (опция). Очень важно измерить температуру бетона, чтобы предотвратить обезвоживание и растрескивание.Не забудьте накрыть затопленную конструкцию пленкой и утеплителем, чтобы избежать потери тепла и влаги.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших предметов и в домашних условиях почти идеален, поскольку вам не нужно искать дополнительную мощность. Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Принципиальная схема — как нагреть бетон сварочным аппаратом

    Примечание.Свежие бетонные конструкции можно нагревать не только петлями, но и электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся — это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций нагревательными контурами по принципу подачи ограничивающего тока по кабелю необходим в основном для площадок (плит фундаментов) полов и реже для стен, когда само помещение не отапливается. Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

    Что нам нужно

    • Итак, как мы уже говорили, нам нужен трансформатор, а это значит, что дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250А, хотя можно и больше, но мы будем специально подумайте о минимуме, чтобы узнать, как извлечь из него максимальную пользу. Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2.5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно выполнять только на тех участках, где есть источник питания 220В — это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Начало работы

    У нас есть сварочный аппарат на 250А, теперь нам нужен ПНСВ, количество которого мы рассчитываем по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220 / 250 = 0.88 Ом.

    Что из этого следует — если у нас будет максимальный выход 250А, то, чтобы не перегружать устройство, сделаем своими руками 8 шлейфов по 25А каждая — этого будет вполне достаточно. Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — проследите, чтобы скрутка была тугой — это определит правильность нашего дизайна.Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе. Если эти концы оказались короткими — не расстраивайтесь — их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку ().

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками — внутри рамы — так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагрев бетона сварочным аппаратом приведет к быть эффективным и безопасным.

    Вы также можете разрезать ПНСВ на части по одному и удалить с каждого алюминиевые концы, так будет намного проще продеть проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели — заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагревать бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (

    методов нагрева бетона. Основные способы обогрева бетонных конструкций в зимнее время года.

    Строительные работы в холодное время года всегда неудобны. Конечно, иногда можно дождаться прогрева и заливать фундамент весной или летом, когда температура окружающей среды превышает 5 градусов по Цельсию.Но это не всегда так, и зачастую работу нужно выполнить как можно быстрее. В этом случае очень удобно знать схему подключения сварочного аппарата для нагрева бетона.

    Необходимые инструменты

    Строительные работы — дело хлопотное, затратное, но отчасти приятное. Особенно когда идет строительство долгожданного дома для собственной семьи. И если в промышленных масштабах для заливки бетона зимой требуется специальный трансформатор или кабель, то в условиях небольших объемов это можно сделать, имея сварочный трансформаторный аппарат , мощность которого составляет от 150 до 200 Вт. .Это мобильное и экономичное устройство, доступное каждому и зачастую уже находящееся в мастерской строителя. И если такое устройство есть, то почему бы не воспользоваться им.

    Стоит обратить внимание на способ подключения и соответствующую схему при нагреве бетона сварочным аппаратом. Он будет немного отличаться от того, к чему вы привыкли.

    Помимо разогрева бетона сварочным инвертором вам потребуются:

    Подготовительные работы

    В первую очередь нужно проверить наличие всех необходимых инструментов и материалов, т.к. в процессе работы некогда будет отвлекаться.Все выполняемые работы, особенно если они выполняются строителем впервые, лучше продумать и разбить на подпункты: так будет проще и быстрее.

    План прогрева бетона сварочным аппаратом должен включать такие действия :

    После завершения подготовительных работ можно переходить к заливке бетона и подключению сварочного аппарата для его прогрева.

    Прогрев производится после заливки. Для разогрева бетона сварочным аппаратом выполните следующие действия:

    Процесс разогрева несложный, но требует определенных навыков работы со сварочным аппаратом. Поэтому перед тем, как начинать какие-либо строительные работы, следует проконсультироваться со специалистом о целесообразности и правилах проведения работ.

    Опытные мастера советуют:

    Все работы проводить только с соблюдением всех правил техники безопасности. Не пренебрегайте покупкой качественных электродов и превышайте режим работы прибора.Это может повредить инвертор и надолго приостановить важные строительные работы.

    Ведь нагрев бетона сварочным аппаратом — необходимый процесс при заливке фундамента в холодное время года.

    Климатические условия на большей территории Российской Федерации диктуют свои условия для всех видов строительно-монтажных работ, выполняемых в холодное время года.

    В связи с этим заливка бетонных конструкций в условиях отрицательных температур окружающей среды возможна только при наличии на строительной площадке технической возможности обогрева монолитной конструкции, в том числе с помощью электроэнергии.

    В промышленных масштабах бетон нагревают с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ допускается нагрев бетона сварочным аппаратом мощностью от 150 до 200 Ампер.

    Что нужно для разогрева бетона сварочным аппаратом?

    • Бытовой сварочный аппарат мощностью 150-200 А. Важно! Не сварочный инвертор, а сварочный (трансформаторный) аппарат;
    • Нагревательный провод ПНСВ диаметром 1.5 мм;
    • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
    • Лента хлопковая;
    • Плоскогубцы для бесконтактного определения тока.

    Подготовительные работы

    Проволока ПНСВ нарезается отрезками (нагревательными петлями) по 17-18 м. Полученные отрезки равномерно привязывают к арматурному каркасу для заливки бетонной конструкции. При этом следите за тем, чтобы петли располагались выше середины заливаемой плиты, при заливке колонны слой бетона над нагревательными контурами должен быть не менее 4 см.

    Подвязка выполняется изолированной алюминиевой проволокой. Идеально, если петли имеют змеевидную форму. Расстояния между петлями берутся в зависимости от температуры воздуха — от 10 до 40 см. Здесь действует правило: «чем ниже температура, тем короче расстояние».

    Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как один шлейф потребляет 17-25А, то в нашем случае (мощность 250А) можно использовать не более 7-8 нагревательных шлейфов длиной 17-18 м.

    Важно! При укладке петель размечаются окончания — один конец размечают изолентой, второй оставляют свободным.

    Петли уложены и завязаны. Теперь необходимо нарастить на них алюминиевые провода, которые будут подключены к сварочному аппарату. Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

    Я изолирую изгибы нагревательного контура и растягивающегося провода изолентой и размещаю его таким образом, чтобы он оставался в толщине заливаемой конструкции. В противном случае скрутка перегреется и подгорит.Маркировка изолентой переносится на концы алюминиевых проводов.

    Подключение к сварочному аппарату и нагревательные элементы

    После заливки бетона все алюминиевые концы (выдвинутые) петель присоединяются к сварочному аппарату. В этом случае концы, помеченные изолентой и без нее, подключаются к разным полюсам сварочного трансформатора. Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

    Каждую из шлейфов проверяют плоскогубцами — ток потребления должен быть не более 12-14 Ампер.Через 1 час вы можете добавить половину мощности устройства, а через 2 часа вы можете включить устройство на полную мощность.

    Снова проверяем силу тока на каждом шлейфе. Сила тока должна быть не более 25 А. Как показывает практика, мощности контура 20 А достаточно для качественного нагрева бетона при температуре окружающей среды до минус 10 ° С.

    Особенности нагрева бетона сварочным трансформатором

    • Время прогрева зависит от мощности конструкции и температуры окружающей среды.При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
    • Поверхность бетонной конструкции необходимо утеплить с помощью поилок или циновок;
    • Не перегревайте бетон слишком сильно — конструкция под слоем утеплителя должна быть немного теплой и не более того.

    С повторным открытием бетона человечество буквально устремилось наверх, т.к. Этот материал позволил воплотить задумки архитекторов в реальность.Зачем открывать заново? Этот материал был известен и использовался со времен Римской империи, и с ее падением технология была утеряна. Современный бетон на основе цемента приобрел известность в 1844 году. В настоящее время трудно представить строительную площадку без бетонных элементов и цементного раствора. В этой статье мы расскажем, как утеплять бетон зимой и для чего он нужен.

    Как идет строительство зимой?

    Зима — период низких температур, как в это время происходит строительство комплексов из бетонных конструкций? Ведь известно, что бетон — это смесь щебня, песка, цемента и воды в определенной пропорции.А время, необходимое раствору для обретения проектной прочности, составляет 28 дней. Мы также знаем, что замерзающая вода занимает больший объем и способна разрушать монолитные конструкции.

    Есть несколько способов обойти ограничение температуры, но все они сводятся к одному — поддержанию температуры раствора выше нуля. При несоблюдении этой нормы возведенная конструкция не будет достаточно прочной и очень быстро разрушится. Ниже мы приведем несколько популярных способов обогрева бетона на стройке зимой.

    Укрытие и тепловые пушки

    Технология довольно проста — на нужной площади ставится палатка и нагнетается тепло с помощью тепловых пушек. Довольно распространенный по старинке способ утепления фундамента горячим воздухом. Используется на небольших строительных площадках, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

    Если вы хотите прогреть бетон с помощью теплового пистолета, имейте в виду, что это будет довольно дорогой вариант. Единственное преимущество этой техники — возможность прогреть бетонную стяжку без электричества.Есть автономные тепловые пушки, чаще всего дизельные. Если нет доступа к сети 220 вольт, такой вариант прогрева будет наиболее выгодным.

    Наглядно этот способ нагрева можно увидеть на видео:

    Использование тепловых пушек

    Термоматы

    Специальные электронагреватели в виде матов покрывают площадь, заполненную приготовленным раствором. В раствор добавляются вещества для ускорения процесса схватывания и предотвращения кристаллизации воды. Этот способ хорош для утепления зимой больших плоских горизонтальных поверхностей.

    Сложные конструкции, с их помощью нельзя обогревать колонны. Подробнее о том, как прогреть бетонную конструкцию матом, вы можете узнать из видео ниже:

    Опалубка с ТЭНами и электродами

    Для утепления залитых стен и бетонных колонн застройщики используют опалубку с подогревом. Опалубка утеплена, а на стороне бетонного раствора установлены утеплители. Конструкция с ТЭНами не требует дополнительного сложного оборудования, элементы легко заменяются.

    Электродная опалубка состоит из стержней или полос металла, прикрепленных к опалубке через равные промежутки времени. Электроды подключаются к специальному трансформатору, и за счет воды в цементном растворе он нагревается. Как будто отсутствие обогревательной опалубки — стандартные размеры, а если у заказчика нестандартный проект, используются другие способы обогрева бетона зимой.

    Электроды

    Чаще всего используется для обогрева бетонных колонн и стен. Залив элементы каркаса в опалубку, вставьте в раствор арматуру, разместив и распределив их группами, подключив к трансформатору или сварочному устройству, как показано на схеме ниже:

    Также возможно заранее разместить струнные электроды вдоль рамы.На фото наглядно показан принцип установки электродов в бетон:

    Вода в растворе играет роль проводника и постепенно, по мере затвердевания, ток через электроды уменьшается. После застывания смеси катанка остается частью конструкции. К недостаткам такого способа нагрева можно отнести колоссальные энергозатраты и дополнительные затраты на электродный материал.

    Провод ПНСВ

    Универсальный и доступный способ обогрева бетона зимой с помощью высокоомного кабеля и понижающего трансформатора.Во время стыковки каркаса от арматуры прокладывается нагревательный кабель, размер и форма конструкции значения не имеют.

    Этот способ обогрева применим как на строительной площадке, так и для домостроителей. Расскажем еще немного о том, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

    После усиления каркаса конструкции или прокладки маяков под наливным полом провод укладывают змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки).Длина одной петли от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

    Нюанс прогрева, ПНСВ нельзя подключать непокрытым раствором, так как без поглощения тепла из-за высокой наружной температуры он сгорит. Во избежание перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ в 10 см от раствора. Производитель рекомендует ток кабеля 11-17 ампер, которым можно управлять с помощью токоизмерительных клещей.Об этом мы говорили в отдельной статье.

    Для жилищного строительства достаточно ПНСВ диаметром 1,2 мм. Его характеристики:

    • сопротивление 0,15 Ом / м;
    • рабочий ток в растворе 14-16 ампер;
    • температура укладки от -25 до 50 ° С.

    Расход проволоки на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 ° С, ее контролируют любым градусником. Скорость повышения температуры раствора не должна превышать 10 градусов в час.Чтобы избежать бессмысленной траты на счета за электричество, отапливаемое помещение накрывают любым материалом, препятствующим нагреванию атмосферы, например, опилками. Для получения отличного результата бетонную смесь перед заливкой также нагревают; температура смеси не должна быть ниже +5 ° С. Здесь по такой инструкции можно утеплить бетон зимой своими руками. Технология трудоемкая, но с ней справится даже неопытный человек. О том, как проложить греющий кабель в фундамент, рассказывается в видеоуроке:

    Обогрев фундамента проводом

    Кстати, вместо провода ПНСВ можно также использовать кабель БЭТ для обогрева бетона.На видео ниже вкратце описана инструкция по установке греющего проводника:

    Как работает нагрев с помощью кабеля BET

    В статье указаны далеко не все способы обогрева бетона зимой. Существуют индукционные, инфракрасные методы и другие, но мы их не рассматриваем из-за их низкой распространенности и сложности. Мы дали общее представление о технологии возведения бетонных конструкций, а также о возможности применения способов утепления стяжек и стен домашними мастерами.Кстати, применение провода ПНСВ возможно не только во время обогрева строящейся конструкции, но даже после этого. Можно использовать как готовый

    При возведении монолитных бетонных конструкций зимой используется несколько технологий для создания необходимого температурного режима. Это может быть установка специальных теплиц, использование термоматов или специальной проволоки для обогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден; второй вариант предполагает установку тепловых станций, обогревающих только верхние слои, что также вводит ряд ограничений по применению.Последний вариант является наиболее востребованным, о нем и пойдет речь в данной публикации.

    Зачем нужен обогрев бетона?

    В холодное время года, когда температура окружающей среды опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не затвердевает полностью. После зависания температуры окружающей среды начинается процесс оттаивания, может нарушиться твердость смеси, что отрицательно скажется на прочности конструкции, ее устойчивости к проникновению воды, что приведет к снижению прочности.

    Последствия заливки раствора на морозе, в этом случае не поможет даже гидроизоляция Aquabarrier или другая гидроизоляция.

    Чтобы избежать перечисленных последствий, обязательно зимой делать электрообогрев бетонной смеси. При этом изотермический процесс не вызывает нарушений в его конструкции, что положительно сказывается на прочности возводимой конструкции.

    Виды нагревательных проводов и кабелей

    Чаще всего для электрообогрева бетона применяют провода ПНСВ.Это связано с его относительно невысокой стоимостью и простой установкой. Ниже представлен внешний вид теплопровода, его конструктивные особенности и расшифровка маркировки.


    В качестве альтернативы можно использовать аналог ПНСП, основное отличие которого — изоляция, он изготовлен из полипропилена, что позволяет немного увеличить максимальную мощность тепловыделения.


    Таблица основных параметров проводов ПНСВ и ПНСП

    Обращаем ваше внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, работающих по принципу теплого пола.

    Основная сложность, связанная с использованием теплопроводов данного типа, заключается в необходимости расчета их длины. Небольшие просчеты можно исправить, отрегулировав уровень напряжения, поступающего с нагревательного трансформатора.

    Подробная информация о том, как выполняется установка ПНСВ, а также описание сопутствующих процедур (расчет длины проводов, схема прокладки, составление технологической карты и т. Д.) Будут даны в отдельном разделе.

    Разновидности и особенности кабелей КДБС и ВЕТ

    Основным недостатком описанных выше тепловых линий является необходимость в дополнительном оборудовании, позволяющем регулировать мощность тепловыделения путем изменения напряжения.Существенно упростить задачу можно, если использовать двухжильные секционные саморегулирующиеся термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют дополнительного оборудования для обогрева и подключаются напрямую к сети 220 вольт. Устройство нагревательного кабеля показано ниже.


    Обозначение:

    • A — Выводы греющих проводов.
    • B — Монтажный кабель, используется для подключения КДБС к сети 220В, для этого можно использовать любой соединительный провод, например, APV.
    • C — Муфта для подключения нагревательной секции.
    • D — Концевая втулка.
    • E — Нагревательная секция фиксированной длины.

    Конструктивно кабель БЭТ практически не отличается от рассмотренного выше отечественного аналога, а основные технические характеристики приведены в сравнительной таблице ниже.


    Таблица сравнительных характеристик кабелей ВЭТ и КДБС

    Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ — линейная силовая характеристика, а YY — длина участка.Примером может служить маркировка 40КДБС 10, в которой указана мощность 40 Вт на метр, а длина самой секции — десять метров.

    Тепловая техника с применением PNSV

    Принцип работы довольно прост: при подаче напряжения нагревается провод, который в свою очередь нагревает бетонную смесь. Поскольку нагрев рекомендуется ограничивать до напряжения 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.


    Подстанция трансформаторная КТПТО 80 для работы с теплопроводом

    Перед проведением монтажа необходимо рассчитать длину греющего провода.При этом необходимо учитывать его тип и характеристики, напряжение трансформаторной подстанции, объем бетонной смеси, температуру окружающей среды, а также характер конструкции (предполагается, что колонна, балка заливается) и др. Чтобы не запутаться в расчетах, можно воспользоваться онлайн-калькулятором для расчета греющего проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и др.).

    Для нагрева бетонной смеси объемом в один кубометр нужно порядка 1200-1300 Вт.Если использовать провод этой марки сечением 1,20 мм, то потребуется утеплитель 30-45 м (для точного расчета длины необходимо знать температурный режим).

    Дополнительно необходимо учитывать силу тока; для нормальной работы кабеля, погруженного в раствор, допускается 14,0 — 18,0 Ампер (в зависимости от схемы подключения).


    Схема подключения PNSV A) звезда B) треугольник

    Монтаж PNSV

    Вот краткое руководство по стандартной технике:


    Обратим внимание на то, что принцип и схема прокладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

    Использование сварочного аппарата в качестве ПТ.

    Такой способ нагрева вполне возможен, мы приведем пример того, как этот метод может быть реализован. Допустим, нам нужно залить плиту объемом 3,7 кубометра, при температуре наружного воздуха 10 ° С. Для этого понадобится сварочный аппарат на 200,0-250 ампер, клещи для измерения тока, провод ПНСВ. , холодные концы и тканевая изолента.

    Мы разрезаем восемь сегментов по 18,0 метров, каждый из которых выдерживает ток до 25.0 А. Оставим небольшой запас и возьмем восемь таких отрезков для подключения к сварочному аппарату на 250,0 А.

    К каждому выводу сегмента подключаем монтажный провод (холодные концы подключаем). Прокладываем ПНСВ, схема его будет приведена ниже. Рекомендуется подключать холодные концы (плюс и минус отдельно) с помощью клеммной колодки, размещенной на печатной плате или любого другого изоляционного материала.


    После завершения заливки подключаем прямой и обратный выходы прибора (полярность не имеет значения), предварительно выставив ток на минимум.Измеряем ток нагрузки на сегментах, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «просесть», когда это происходит, при сварке увеличиваем.

    Плюсы и минусы ПНСВ

    Нагревать таким способом бетон довольно выгодно. Это связано как с невысокой стоимостью провода, так и с относительно небольшим расходом электроэнергии. Отдельно необходимо отметить стойкость проволоки к щелочному и кислотному воздействию, что дает возможность использовать этот метод при добавлении в смесь различных добавок.

    Основные недостатки:

    • Сложность расчетов при расчете длины провода;
    • необходимость использования ПТ.

    Понижающие станции довольно дороги, и, учитывая длительность процесса, сдавать их в аренду невыгодно (такие услуги стоят 10% от стоимости продукта). Использование сварочных аппаратов дает возможность нагревать небольшие конструкции, но поскольку он не рассчитан на такой режим работы, вполне вероятен его выход из строя и последующий дорогостоящий ремонт.

    Прокладка секционного греющего кабеля

    Поскольку такие утеплители для бетона поставляются не змеевиками, а готовыми секциями, снимается вопрос обрезки. Все, что нужно для сборки установки для зимнего бетонирования, — это рассчитать пропускную способность сегмента исходя из того, сколько в конструкции кубов бетона, а затем выбрать кабель соответствующей длины.

    Начнем с краткого руководства по расчету и небольших рекомендаций по установке:

    • В инструкции по технологии бетона ТМТ указано, что для нагрева кубометра смеси требуется от 500 до 1500 Вт (в зависимости от температуры воздуха).Потребление энергии можно значительно снизить, применив несколько простых приемов:
    1. Используйте специальные добавки для смеси, чтобы снизить температуру замерзания раствора.
    2. Изолируйте опалубку.
    • Если выполняется заливка балки или пола, греющий кабель рассчитывается из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, например, бетонных двутавров, электрообогрев укладывают ярусами, с расстоянием между ними не более 40.0 см.
    • Защита кабеля позволяет привязать его к якорю.
    • Расстояние от поверхности конструкции до установленного внутри электронагревателя должно быть не менее 20,0 см.
    • Для того, чтобы бетонная смесь прогревалась равномерно, обогреватели необходимо размещать на одинаковом расстоянии.
    • Между разными контурами должно быть не менее 40,0 мм.
    • Пересечение нагревательных проводов запрещено.

    Преимущества и особенности сегментированного кабеля

    К несомненным положительным качествам данного вида продукции можно отнести:

    • Для организации подогрева бетона с помощью не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
    • В отличие от сушки электрода, вероятность поражения электрическим током минимальна.
    • Простая установка и простой расчет длины сегмента.

    Особенности:

    Кабель БЭТ

    значительно дороже провода для обогрева бетона ПНСВ. Отечественные КДБС, например, производства ЭТМ в Красноярске, несколько улучшают ситуацию, но ненамного. Именно поэтому эти кабели используются при возведении небольших бетонных и железобетонных конструкций.

    В заключение.

    Мы описали только один способ нагрева бетона, на самом деле их намного больше. О них мы поговорим в других публикациях.

    В заключение считаем необходимым ответить на неоднократно встречающийся в сети вопрос, почему нельзя использовать нихромовую проволоку для обогрева бетона. Во-первых, это удовольствие будет очень дорогим, а во-вторых, правила техники безопасности запрещены. Поэтому в калькуляторе нет необходимости рассчитывать количество витков нихрома, чтобы нагреть трубу или бетон.

    Минусовые температуры отрицательно влияют на гидратацию бетонной смеси. Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Сегодня мы рассмотрим простые приемы, позволяющие проводить бетонные работы зимой.

    Географическое положение нашей страны диктует свои правила и технологии для всех видов строительных работ, проводимых в холодное время года. При повышении отрицательных температур бетонные работы возможны только на тех участках, где заранее заложена техническая возможность электрического обогрева или другого вида подогрева бетонной смеси.Как вы уже догадались, речь идет о крупных строительных площадках, где вне зависимости от погодных условий заливать бетон нужно в строго определенные сроки.

    Отрицательные температуры отрицательно влияют на гидратацию (время отверждения) бетонной смеси. Вспомним, из чего он сделан: цемента, песка, воды и гравия. Вода является катализатором химической реакции процесса схватывания бетона. При отрицательных температурах замерзает влага, которая крайне необходима для процесса твердения, потеря прочности бетона ставит под угрозу все дальнейшие виды работ.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Если в бетонной смеси закристаллизовалась влага, то этот бетон уже нельзя спасать, и не стоит ждать оттепели — этот процесс необратим.

    1. Оптимальная температура схватывания бетона + 10… + 20 ° С.
    2. При температуре -20 … + 10 ° C необходимо принять меры для обеспечения нормальной гидратации бетона.
    3. При падении температуры ниже -20 ° C все виды бетонных работ запрещены.

    Способы обогрева бетона в домашних условиях

    При температуре 0 … + 10 ° С допускается работа с бетоном при условии добавления пластификаторов, препятствующих потере смеси необходимого набора прочности. В зависимости от температуры окружающей среды добавка разводится строго в той пропорции, которая указана в прилагаемой инструкции. Приобрести антифриз можно в любом строительном магазине.

    Недостатком пластификаторов является замедленный набор прочности, если при +17 ° С бетон набирает брендовую прочность за 7 суток, то при +7 ° С с использованием пластификаторов процесс может занять до 30 суток. Чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно присыпать ее опилками, что почти вдвое сократит процесс гидратации.

    Пенополистирол

    и пенофлекс отлично подходят в качестве утеплителя, но покупать его на одну заливку не очень рентабельно.Гораздо дешевле купить пенопластовую крошку и залить ею плиту, чтобы легкую крошку не сдуло ветром, ее нужно накрыть клеенкой или брезентом, прижав по периметру наливаемой плиты.

    Колонны и стены защищают опалубкой, но все же не лишним будет застелить открытые участки бетона той же клеенкой или брезентом. Во время твердения бетона происходит химическая реакция, из-за которой сама бетонная смесь выделяет определенное количество тепла, которое необходимо удерживать с помощью дополнительной изоляции.

    Если градусник опустился ниже нуля, то выделяемого тепла уже недостаточно. На объектах промышленного строительства для нагрева бетона при минусовых температурах применяют специальные трансформаторы, с помощью которых бетон нагревается нагревательными проводами.

    Купить специальный трансформатор, чтобы на морозе залить пару кубиков бетона — не очень хорошая идея. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150-200 А.Ниже приведен список материалов, необходимых для нагрева небольшой пластины сварочным аппаратом:

    1. Сварочный аппарат 150-200 ампер.
    2. Провод ПНСВ 1,5мм.
    3. Проволока алюминиевая одинарная АВВГ 1х2,5мм.
    4. Изолента HB (черная).
    5. Токовые клещи.

    Подготовка к разминке

    Нагревательный провод ПНСВ необходимо разрезать на отрезки длиной 17-18 метров. Полученные отрезки (петли) равномерно укладываются и перевязываются по всему арматурному каркасу заливаемой конструкции.Петли укладываем так, чтобы после заливки они находились чуть выше середины плиты, при заливке колонны или стены слой бетона над петлями должен быть не менее 4 см. Лучше всего перевязать нагревательный провод изолированным алюминиевым проводом. Он не должен идти растяжкой, в идеале он должен располагаться волнообразно. Расстояние между петлями в зависимости от температуры воздуха составляет от 10 до 40 см. Чем ниже температура замерзания, тем меньше расстояние между петлями.Количество нагревательных контуров зависит от мощности сварочного аппарата. Одна петля потребляет 17-25 ампер, а значит, 6-8 нагревательных петель — это максимум, который потянет сварочный аппарат на 250 ампер.

    При укладке петель важно разметить концы, как вариант, на один конец каждой петли намотать полоску изоленты, а другой конец оставить свободным.

    После того, как петли уложены и привязаны, на них нужно нарастить алюминиевые концы, которые затем присоединяются к устройству.Длина холодных концов определяется расположением самого сварочного аппарата, но не более 8 метров. Сращивание петли и холодного конца скруткой длиной 4-5 см. Тщательно заизолируйте скрутку лентой НВ и уложите так, чтобы после заливки она оставалась в бетоне, так как скрутка выгорит на воздухе. Разметку изолентой необходимо перенести на прикрепленный холодный конец петли.

    Подключение и прогрев

    После заливки все холодные концы необходимо подсоединить к сварочному аппарату, концы с маркировкой и без нее положить на разные полюса аппарата.После того, как все подключено, проверяем весь контур отопления и включаем прибор на минимальной нагрузке регулятора мощности. Токовыми клещами измеряем каждую петлю отдельно, норма 12-14 ампер. Через час прибавляем половину запаса хода прибора, через два часа откручиваем регулятор полностью. Очень важно равномерно добавлять ампер в нагревательные петли, каждая петля должна показывать не более 25 ампер. При -10 ° C, 20 ампер на петлю обеспечивают нормальную температуру, необходимую для схватывания бетона.По мере схватывания бетона сила тока в контуре падает, что позволяет постепенно увеличивать ее на сварочном аппарате. Перед увеличением смотрим, упало ли значение на самих петлях или нет. Если сила тока не изменилась с момента последней проверки, то ждем, пока она упадет минимум на 10%, и только после этого увеличиваем ток.

    Время разогрева зависит от объема заправки и температуры окружающей среды. Как и при бетонировании с добавками, дополнительно утепляем залитую конструкцию.При морозе до 10 градусов для нормальной гидратации бетона достаточно 48 часов. После отключения нагревательных контуров дополнительные нагреватели остаются еще минимум 7 дней. Не допускайте перегрева бетона, так как это чревато чрезмерным испарением влаги, что впоследствии приведет к образованию трещин и потере прочности бетона. Плита под утеплителем должна быть немного теплой и не более того. Нагрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен производиться только при наличии необходимого запаса электротехнических знаний и профессиональных навыков работы со сварочным аппаратом.

    При отсутствии сварочного аппарата можно использовать старый метод обогрева — «тепловой тент». При заливке небольших конструкций над ними возводится тент из брезента или фанеры, воздух в котором нагревается с помощью тепловых пушек или газовых обогревателей. «Чудо-печи», работающие на дизельном топливе, хорошо зарекомендовали себя с этим методом отопления. При экономном расходе топлива (2 литра за 12 часов) одна топка нагревает 10-15 кубометров воздуха из теплового тента до нужной температуры гидратации бетона.

    Похожие видео

    Как прогревается бетон сварочным аппаратом? Как утеплить бетон зимой при строительстве? Как нагреть бетон трансформатором

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших объектов и почти идеален дома, учитывая, что вам не нужно искать дополнительную мощность.Например, мы используем устройство 250А при заливке небольшой плиты 4 × 5 м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Принципиальная схема — как нагреть бетон сварочным аппаратом

    Примечание. Свежие бетонные конструкции, помимо петель, можно обогревать электродным методом, в обогревающей опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся — это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций нагревательными контурами по принципу подачи ограничивающего тока по кабелю необходим в основном для площадок (плит фундаментов) полов и реже для стен, когда само помещение не отапливается. Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

    Что нам нужно

    • Итак, как мы уже говорили, нам нужен трансформатор, а значит, дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250А, хотя можно и больше, но мы специально рассмотрим минимум, чтобы научиться извлекать из этого максимальную пользу. Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2.5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно выполнять только на тех участках, где есть источник питания 220В — это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Начало работы

    У нас есть сварочный аппарат на 250А, теперь нам нужен ПНСВ, количество которого мы рассчитываем по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220 / 250 = 0.88 Ом.

    Что из этого следует — если у нас максимальный выход 250А, то, чтобы не перегружать устройство, сделаем своими руками 8 шлейфов по 25А каждая — этого будет вполне достаточно. Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — проследите, чтобы скрутка была тугой — это определит правильную работу нашей конструкции.Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе. Если эти концы оказались короткими — не расстраивайтесь — их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку ().

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками — внутри рамы — так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагрев бетона сварочным аппаратом приведет к быть эффективным и безопасным.

    Также можно разрезать ПНСВ по одной на части и удалить с каждого алюминиевые концы, так будет намного проще пропустить проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели — заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагревать бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (

    При электрическом нагреве бетона в температурных условиях ниже + 5 ° C используются специальные масляные или воздушные для понижения напряжения сети на 200 или 380 В., которое часто уже есть в наличии, вместо того, чтобы покупать или арендовать такое же. Метод для так называемых «домашних условий».

    Такое решение имеет место, хотя сопряжено с определенными трудностями.Попробуем разобраться в них по типам ТЭНов проводов и электродов ПНСВ.

    Нагрев бетона сварочным аппаратом и проволокой ПНСВ

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для нагрева бетона сварочным трансформатором вместе с проволокой нам понадобится сварочный аппарат на 150-250 А, алюминиевый кабель холодных концов, амперметр (плоскогубцы) и изолента, на тканевой основе.

    В качестве примера приведу расчет нагрева плиты на 3 штуки.8 м 3 размером 4х5х0,19 м при температуре воздуха около -12 ° С и сварочный аппарат на 250 А. Итак, провод ПНСВ разрезаем на отрезки длиной 18 метров. Длина была определена опытным путем и в вашем случае может быть другой. Каждая из этих секций способна выдерживать ток до 25 А. Соответственно, всего на 250 ампер можно использовать 10 секций. Но чтобы не впадать в крайности и оставить небольшой запас, остановимся на 8 проводах.

    К каждому отрезку ПНСВ с двух сторон натягиваем алюминиевую проволоку такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы доходили до трансформатора.Саму скрутку изолируем изолентой.

    Прокладываем отрезки проволоки, привязывая их к арматуре пластиковыми застежками или изолированным проводом во избежание коротких замыканий. Для плиты проволоку можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода должны быть помечены, например, (+) и (-). Или можно развести концы по разным сторонам конструкции. Так же очень удобно соединять фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолите) клеммами.

    После заливки бетона сразу подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, настроенному на минимальный ток. Измеряем ток на сварочных проволоках (до 240 А) и на каждом отрезке (до 20 А). По мере нагрева ток будет падать, и на аппарате его нужно будет увеличить.

    В результате плита этих размеров приобрела необходимую прочность за 40 часов. Также после заливки бетона рекомендуется накрыть его защитной пленкой для предотвращения высыхания.При экстремально низких температурах поверх пленки можно положить слой утеплителя.

    Видео по прокладке проводов ПНСВ можно посмотреть ниже:

    Нагрев бетона сварочным аппаратом и электродами

    При использовании этого метода нагревательные элементы — это те, которые заделаны в бетон. И ток течет прямо через раствор. Это приводит к главному недостатку прогрева сварочного аппарата вместе с электродами: опасности поражения электрическим током находящихся поблизости людей.Безопасным считается напряжение до 36 В. Если он выше, то необходимо озаботиться профилактикой попадания людей и животных на обогреваемый объект. Также считается, что такие армирующие электроды быстро изнашивают сварочный трансформатор.

    Электроды (стержни арматуры) уложены в конструкцию, соединены последовательно таким образом, что получаются два изолированных друг от друга сегмента. К одному из них подключаю прямой провод, а к другому — обратный. Для контроля тока между двумя электродами подключается лампа накаливания (опция).Очень важно измерить температуру бетона, чтобы предотвратить обезвоживание и растрескивание. Не забудьте накрыть затопленную конструкцию пленкой и утеплителем, чтобы избежать потери тепла и влаги.

    При возведении монолитных бетонных конструкций зимой используется несколько технологий для создания необходимого температурного режима. Это может быть установка специальных отопительных коттеджей, использование терморегулирующих машин или специальной проволоки для обогрева бетона.Первый способ наиболее энергоемкий, поэтому экономически невыгоден; второй вариант подразумевает установку тепловых станций, обогревающих только верхние слои, что также вводит ряд ограничений по применению. Последний вариант является наиболее востребованным, о нем и пойдет речь в данной публикации.

    Зачем нужен обогрев бетона?

    В холодное время года, когда температура окружающей среды опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора.Проще говоря, смесь частично замерзнет, ​​а не затвердеет полностью. После зависания температуры окружающей среды начинается процесс оттаивания, может нарушиться твердость смеси, что отрицательно скажется на прочности конструкции, ее устойчивости к проникновению воды, что приведет к снижению прочности.

    Последствия заливки раствора на морозе, в этом случае не поможет даже гидроизоляция Aquabarrier или другая гидроизоляция.

    Чтобы избежать перечисленных последствий, обязательно зимой делать электрообогрев бетонной смеси.При этом изотермический процесс не вызывает нарушений в его конструкции, что положительно сказывается на прочности возводимой конструкции.

    Виды нагревательных проводов и кабелей

    Чаще всего для электрообогрева бетона применяют провода ПНСВ. Это связано с его относительно невысокой стоимостью и простой установкой. Ниже представлен внешний вид теплопровода, его конструктивные особенности и расшифровка маркировки.


    В качестве альтернативы можно использовать аналог ПНСП, основное отличие которого — изоляция, он изготовлен из полипропилена, что позволяет немного увеличить максимальную мощность тепловыделения.


    Таблица основных параметров проводов ПНСВ и ПНСП

    Обращаем ваше внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, работающих по принципу теплого пола.

    Основная сложность, связанная с использованием теплопроводов данного типа, заключается в необходимости расчета их длины. Небольшие просчеты можно исправить, отрегулировав уровень напряжения, поступающего с нагревательного трансформатора.

    Подробная информация о том, как выполняется установка ПНСВ, а также описание сопутствующих процедур (расчет длины проводов, схема прокладки, составление технологической карты и т. Д.) будет дан в другом разделе.

    Разновидности и особенности кабелей КДБС и ВЕТ

    Основным недостатком описанных выше тепловых линий является необходимость в дополнительном оборудовании, позволяющем регулировать мощность тепловыделения путем изменения напряжения. Существенно упростить задачу можно, если использовать двухжильные секционные саморегулирующиеся термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют дополнительного оборудования для обогрева и подключаются напрямую к сети 220 вольт.Конструкция нагревательного кабеля показана ниже.


    Обозначение:

    • A — Выводы греющих проводов.
    • B — Монтажный кабель, используется для подключения КДБС к сети 220В, для этого можно использовать любой соединительный провод, например, APV.
    • C — Муфта для подключения нагревательной секции.
    • D — Концевая втулка.
    • E — Нагревательная секция фиксированной длины.

    Конструктивно кабель БЭТ практически не отличается от рассмотренного выше отечественного аналога, а основные технические характеристики приведены в сравнительной таблице ниже.


    Таблица сравнительных характеристик кабелей ВЭТ и КДБС

    Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ — линейная силовая характеристика, а YY — длина участка. Примером может служить маркировка 40КДБС 10, в которой указана мощность 40 Вт на метр, а длина самой секции — десять метров.

    Тепловая техника с применением PNSV

    Принцип работы довольно прост: при подаче напряжения нагревается провод, который в свою очередь нагревает бетонную смесь.Поскольку рекомендуется ограничить нагрев до напряжения 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.


    Подстанция трансформаторная КТПТО 80 для работы с теплопроводом

    Перед проведением монтажа необходимо рассчитать длину греющего провода. При этом необходимо учитывать его тип и характеристики, напряжение трансформаторной подстанции, объем бетонной смеси, температуру окружающей среды, а также характер конструкции (предполагается, что колонна, балка заливать) и т. д.Чтобы не запутаться в расчетах, можно воспользоваться онлайн-калькулятором для расчета греющего проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и др.).

    Для нагрева бетонной смеси объемом в один кубометр нужно порядка 1200-1300 Вт. Если использовать провод этой марки сечением 1,20 мм, то потребуется утеплитель 30-45 м (для точного расчета длины необходимо знать температурный режим).

    Дополнительно необходимо учитывать силу тока; для нормальной работы кабеля, погруженного в раствор, 14.0 — 18,0 Ампер (в зависимости от схемы подключения) допустимы.


    Схема подключения PNSV A) звезда B) треугольник

    Монтаж PNSV

    Вот краткое руководство по стандартной технике:


    Обратим внимание, принцип и схема прокладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

    Использование сварочного аппарата в качестве ПТ.

    Такой способ нагрева вполне возможен, мы приведем пример того, как этот метод может быть реализован.Допустим, нам нужно залить плиту объемом 3,7 кубометра, при температуре наружного воздуха 10 ° С. Для этого понадобится сварочный аппарат на 200,0-250 ампер, токоизмерительные клещи, провод ПНСВ, холодные концы и ткань. изолента.

    Отрезаем восемь сегментов по 18,0 метров, каждый из которых выдерживает ток до 25,0 А. Оставим небольшой запас и возьмем восемь таких сегментов для подключения к сварочному аппарату на 250,0 А.

    К каждому выводу сегмента подключаем монтажный провод (холодные концы подключаем).Прокладываем ПНСВ, схема его будет приведена ниже. Рекомендуется подключать холодные концы (плюс и минус отдельно) с помощью клеммной колодки, размещенной на печатной плате или любого другого изоляционного материала.


    После завершения заливки подключаем прямой и обратный выход устройства (полярность не имеет значения), предварительно выставив ток на минимум. Измеряем ток нагрузки на сегментах, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «просесть», когда это происходит, при сварке увеличиваем.

    Плюсы и минусы ПНСВ

    Нагревать таким способом бетон довольно выгодно. Это связано как с невысокой стоимостью провода, так и с относительно небольшим расходом электроэнергии. Отдельно необходимо отметить стойкость проволоки к щелочному и кислотному воздействию, что дает возможность использовать этот метод при добавлении в смесь различных добавок.

    Основные недостатки:

    • Сложность расчетов при расчете длины провода;
    • необходимость использования ПТ.

    Понижающие станции довольно дороги, и, учитывая длительность процесса, сдавать их в аренду невыгодно (такие услуги стоят 10% от стоимости продукта). Использование сварочных аппаратов дает возможность нагревать небольшие конструкции, но поскольку он не рассчитан на такой режим работы, вполне вероятен его выход из строя и последующий дорогостоящий ремонт.

    Прокладка секционного греющего кабеля

    Поскольку такие утеплители для бетона поставляются не змеевиками, а готовыми секциями, снимается вопрос обрезки.Все, что нужно для сборки установки для зимнего бетонирования, — это рассчитать пропускную способность сегмента исходя из того, сколько в конструкции кубов бетона, а затем выбрать кабель соответствующей длины.

    Начнем с краткого руководства по расчету и небольших рекомендаций по установке:

    • В инструкции по технологии бетона ТМТ указано, что для нагрева кубометра смеси требуется от 500 до 1500 Вт (в зависимости от температуры воздуха).Потребление энергии можно значительно снизить, применив несколько простых приемов:
    1. Используйте специальные добавки для смеси, чтобы снизить температуру замерзания раствора.
    2. Изолируйте опалубку.
    • Если выполняется заливка балки или пола, греющий кабель рассчитывается из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, например, бетонных двутавров, электрообогрев укладывают ярусами, с расстоянием между ними не более 40.0 см.
    • Защита кабеля позволяет привязать его к якорю.
    • Расстояние от поверхности конструкции до установленного внутри электронагревателя должно быть не менее 20,0 см.
    • Для того, чтобы бетонная смесь прогревалась равномерно, обогреватели необходимо размещать на одинаковом расстоянии.
    • Между разными контурами должно быть не менее 40,0 мм.
    • Пересечение нагревательных проводов запрещено.

    Преимущества и особенности сегментированного кабеля

    К несомненным положительным качествам данного вида продукции можно отнести:

    • Для организации подогрева бетона с помощью не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
    • В отличие от сушки электрода, вероятность поражения электрическим током минимальна.
    • Простая установка и простой расчет длины сегмента.

    Особенности:

    Кабель БЭТ

    значительно дороже провода для обогрева бетона ПНСВ. Отечественные КДБС, например, производства ЭТМ в Красноярске, несколько улучшают ситуацию, но ненамного. Именно поэтому эти кабели используются при возведении небольших бетонных и железобетонных конструкций.

    В заключение.

    Мы описали только один способ нагрева бетона, на самом деле их намного больше. О них мы поговорим в других публикациях.

    В заключение считаем необходимым ответить на неоднократно встречающийся в сети вопрос, почему нельзя использовать нихромовую проволоку для обогрева бетона. Во-первых, это удовольствие будет очень дорогим, а во-вторых, правила техники безопасности запрещены. Поэтому в калькуляторе нет необходимости рассчитывать количество витков нихрома, чтобы нагреть трубу или бетон.

    Минусовые температуры отрицательно влияют на гидратацию бетонной смеси. Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Сегодня мы рассмотрим простые приемы, позволяющие проводить бетонные работы зимой.

    Географическое положение нашей страны диктует свои правила и технологии для всех видов строительных работ, проводимых в холодное время года. При повышении отрицательных температур бетонные работы возможны только на тех участках, где заранее заложена техническая возможность электрического обогрева или другого вида подогрева бетонной смеси.Как вы уже догадались, речь идет о крупных строительных площадках, где вне зависимости от погодных условий заливать бетон нужно в строго определенные сроки.

    Отрицательные температуры отрицательно влияют на гидратацию (время отверждения) бетонной смеси. Вспомним, из чего он состоит: цемента, песка, воды и гравия. Вода является катализатором химической реакции процесса схватывания бетона. При отрицательных температурах замерзает влага, которая крайне необходима для процесса твердения, потеря прочности бетона ставит под угрозу все дальнейшие виды работ.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Если в бетонной смеси закристаллизовалась влага, то этот бетон уже нельзя спасать, и не стоит ждать оттепели — этот процесс необратим.

    1. Оптимальная температура схватывания бетона + 10… + 20 ° С.
    2. При температуре -20 … + 10 ° C необходимо принять меры для обеспечения нормальной гидратации бетона.
    3. При падении температуры ниже -20 ° C все виды бетонных работ запрещены.

    Способы обогрева бетона в домашних условиях

    При температуре 0 … + 10 ° С допускается работа с бетоном при условии добавления пластификаторов, препятствующих потере смеси необходимого набора прочности. В зависимости от температуры окружающей среды добавка разводится строго в той пропорции, которая указана в прилагаемой инструкции. Приобрести антифриз можно в любом строительном магазине.

    Недостатком пластификаторов является медленный набор прочности, если при +17 ° С бетон набирает фирменную прочность за 7 суток, то при +7 ° С с использованием пластификаторов процесс может занять до 30 суток. Чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно присыпать ее опилками, что почти вдвое сократит процесс гидратации.

    Пенополистирол

    и пенофлекс отлично подходят в качестве утеплителя, но покупать его на одну заливку не очень рентабельно.Гораздо дешевле купить пенопластовую крошку и залить ею плиту, чтобы легкую крошку не сдуло ветром, ее нужно накрыть клеенкой или брезентом, прижав по периметру наливаемой плиты.

    Колонны и стены защищают опалубкой, но все же не лишним будет застелить открытые участки бетона той же клеенкой или брезентом. Во время твердения бетона происходит химическая реакция, из-за которой сама бетонная смесь выделяет определенное количество тепла, которое необходимо удерживать с помощью дополнительной изоляции.

    Если градусник опустился ниже нуля, то выделяемого тепла уже недостаточно. На объектах промышленного строительства для нагрева бетона при минусовых температурах применяют специальные трансформаторы, с помощью которых бетон нагревается нагревательными проводами.

    Купить специальный трансформатор, чтобы на морозе залить пару кубиков бетона — не очень хорошая идея. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150-200 А.Ниже приведен список материалов, необходимых для нагрева небольшой пластины сварочным аппаратом:

    1. Сварочный аппарат 150-200 ампер.
    2. Провод ПНСВ 1,5мм.
    3. Проволока алюминиевая одинарная АВВГ 1х2,5мм.
    4. Изолента HB (черная).
    5. Токовые клещи.

    Подготовка к разминке

    Нагревательный провод ПНСВ необходимо разрезать на отрезки длиной 17-18 метров. Полученные отрезки (петли) равномерно укладываются и перевязываются по всему арматурному каркасу заливаемой конструкции.Петли укладываем так, чтобы после заливки они находились чуть выше середины плиты, при заливке колонны или стены слой бетона над петлями должен быть не менее 4 см. Лучше всего перевязать нагревательный провод изолированным алюминиевым проводом. Он не должен идти растяжкой, в идеале он должен располагаться волнообразно. Расстояние между петлями в зависимости от температуры воздуха составляет от 10 до 40 см. Чем ниже температура замерзания, тем меньше расстояние между петлями.Количество нагревательных контуров зависит от мощности сварочного аппарата. Одна петля потребляет 17-25 ампер, а значит, 6-8 нагревательных петель — это максимум, который потянет сварочный аппарат на 250 ампер.

    При укладке петель важно разметить концы, как вариант, на один конец каждой петли намотать полоску изоленты, а другой конец оставить свободным.

    После того, как петли уложены и завязаны, на них нужно нарастить алюминиевые концы, которые затем присоединяют к устройству.Длина холодных концов определяется расположением самого сварочного аппарата, но не более 8 метров. Сращивание петли и холодного конца скруткой длиной 4-5 см. Тщательно заизолируйте скрутку лентой НВ и уложите так, чтобы после заливки она оставалась в бетоне, так как скрутка выгорит на воздухе. Разметку изолентой необходимо перенести на прикрепленный холодный конец петли.

    Подключение и прогрев

    После заливки все холодные концы необходимо подсоединить к сварочному аппарату, концы с маркировкой и без нее положить на разные полюса аппарата.После того, как все подключено, проверяем весь контур отопления и включаем прибор на минимальной нагрузке регулятора мощности. Токовыми клещами измеряем каждую петлю отдельно, норма 12-14 ампер. Через час прибавляем половину запаса хода прибора, через два часа откручиваем регулятор полностью. Очень важно равномерно добавлять ампер в нагревательные петли, каждая петля должна показывать не более 25 ампер. При -10 ° C, 20 ампер на петлю обеспечивают нормальную температуру, необходимую для схватывания бетона.По мере схватывания бетона сила тока в контуре падает, что позволяет постепенно увеличивать ее на сварочном аппарате. Перед увеличением смотрим, упало ли значение на самих петлях или нет. Если сила тока не изменилась с момента последней проверки, то ждем, пока она упадет минимум на 10%, и только после этого увеличиваем ток.

    Время разогрева зависит от объема заправки и температуры окружающей среды. Как и при бетонировании с добавками, дополнительно утепляем залитую конструкцию.При морозе до 10 градусов для нормальной гидратации бетона достаточно 48 часов. После отключения нагревательных контуров дополнительные нагреватели остаются еще минимум 7 дней. Не допускайте перегрева бетона, так как это чревато чрезмерным испарением влаги, что впоследствии приведет к образованию трещин и потере прочности бетона. Плита под утеплителем должна быть немного теплой и не более того. Нагрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен производиться только при наличии необходимого запаса электротехнических знаний и профессиональных навыков работы со сварочным аппаратом.

    При отсутствии сварочного аппарата можно использовать старый метод обогрева — «тепловой тент». При заливке небольших конструкций над ними возводится тент из брезента или фанеры, воздух в котором нагревается с помощью тепловых пушек или газовых обогревателей. При таком способе нагрева хорошо себя зарекомендовали печи Miracle, работающие на дизельном топливе. При экономном расходе топлива (2 литра за 12 часов) одна топка нагревает 10-15 кубометров воздуха из тепловой палатки до нужной температуры гидратации бетона.

    Похожие видео

    Бетонную стяжку заливают не только летом, когда стоит теплая погода, но и зимой, когда температура редко поднимается выше нуля. Как известно из школьного курса физики, вода при минусовых температурах воздуха переходит из жидкого состояния в твердое и поэтому зимой необходимо будет прогревать бетон сварочным аппаратом, так как этот материал содержит воды.

    Сегодня активно используются такие способы нагрева бетона, как нагрев специализирующегося на этой процедуре кабеля с помощью ПНСВ, нагрев с помощью специализированных термоматов, однако наибольшей популярностью по-прежнему пользуется сварочный аппарат, работа которые мы рассмотрим.

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для сварки металлических деталей, резки материалов электродуговой сваркой. Сварочные агрегаты имеют, помимо основных элементов для производства сварки, дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:
    • Генератор сварочного тока;
    • Устройство для воздушно-плазменной резки металлов;
    • Блок напряжения холостого хода установки;
    • Блок для обогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но это распространенное мнение очень ошибочно, поскольку рассматриваемый материал выдерживается почти месяц, а именно 28 дней. Однако даже в этот период, по мнению опытных специалистов, бетон не затвердевает полностью, так как процесс затвердевания может длиться годами.

    Доказано, что бетон через 28 дней приобретает основные качественные характеристики: прочность, морозостойкость, водостойкость.Именно поэтому не рекомендуется подвергать бетонную стяжку фундамента или пола всевозможным нагрузкам в течение указанного выше времени.

    Разогрев с помощью сварочного аппарата

    Для разогрева бетонного основания на стройплощадке строители часто используют специальные приспособления, но на пути реализации этой потребности могут иметь место и обычные сварочные аппараты. Первоочередной задачей при решении проблемы являются дополнительные электроды, роль которых вполне могут выполнять части арматуры.

    Фурнитура, в свою очередь, монтируется равномерно по всей рабочей зоне, которая засыпана опилками. Опилки — отличное дополнение к теплоизоляционному слою бетонной поверхности. Кроме того, опилки минимизируют испарение влаги. Далее арматура соединяется между собой проводом так, чтобы выходили параллельные цепи.

    Прямая и обратная сварочные проволоки подключаются к цепям, при этом стоит обратить внимание на то, что они замкнуты между собой.С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочку необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не произошло перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреву материала, при этом не требует использования какого-либо дополнительного сложного оборудования во время процедуры.Несмотря ни на что, сварочный аппарат предпочтительнее использовать с небольшими рабочими поверхностями из бетона.

    Замыкать сварочный контур на арматуру бетона категорически не рекомендуется, так как этот способ не принесет ожидаемого результата, а счет за электроэнергию будет очень некрасивым. Есть несколько способов разогреться.

    Другие способы нагрева бетона:
    1. Разогрев электродами;
    2. Разогрев с помощью инфракрасных волн.

    Нагрев бетонной поверхности электродами

    Метод нагрева бетонной поверхности с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично справиться с нагревом бетонной поверхности.

    Типы электродов:
    • Полосатый;
    • пластинчатый;
    • струны;
    • Стержень.

    Нагрев бетона следует проводить с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения именно со сварочным аппаратом.Перед использованием сварочного приспособления для обогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо еще, необходимо проконсультироваться с грамотными и опытными профессионалами.

    Поделитесь статьей с друзьями:

    Похожие статьи

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
