Прогрев бетона в зимнее время: технологическая карта
Необходимость прогрева бетона в зимнее время появляется довольно часто. Несмотря на то, что обычно ремонтно-строительные работы проводят в теплое время года без нарушения технологического процесса, часто остановка производства стоит очень дорого и поэтому актуально использование разнообразных методов прогрева.
Согласно нормативам и правилам, заливать обычный бетон при минусовой температуре нельзя, так как смесь не застывает нормально, теряет большую часть прочности, становится причиной разрушений и деформаций. Для того, чтобы соблюсти график выполнения работ и обеспечить их высокое качество, бетон прогревают кабелями и трансформатором, индукционным и инфракрасным методами, применяют сварочные аппараты и противоморозные добавки.
До начала работ обязательно создается технологическая карта на прогрев любым выбранным методом, в которой указываются все основные положения, условия, этапы работ. Опытные мастера утверждают, что наилучшего результата можно добиться при использовании одновременно противоморозных добавок и одного из методов прогрева.
С одной стороны, специальные присадки помогают смеси быстрее застывать, устраняют пузыри воздуха, делают ее более прочной, с другой же – прогрев должен осуществляться под контролем и с заведомо установленными показателями, чтобы не допустить замерзания бетона и его перегрева. Для этих целей рекомендовано использовать специальные регуляторы, контроллеры либо же обращаться к профессионалам.
Содержание
- 1 Технологическая карта и способы прогрева бетона
- 1.1 Прогревать сварочным аппаратом
- 1.2 Инфракрасный метод
- 1.3 Индукционный метод
- 1.4 Применение трансформаторов
- 1.5 Использование кабеля
- 1.6 Противоморозные добавки
- 1.7 СНиП
- 2 Расчет времени
Технологическая карта и способы прогрева бетона
На прогрев бетона в зимнее время технологическая карта составляется обязательно.
Технологическая карта составляется с использованием СНиП, ЕНиР и ГЭСН, включает важные справочные данные касательно того, какая температура должна быть, какой метод прогрева выбран, указываются необходимые устройства и инструменты, весь процесс и т.д.
Главные разделы любой технологической карты:
- Сфера применения способа прогрева
- Технология, организация и этапы выполнения работ
- Расчет трудозатрат
- Основные требования к качеству работ
- График осуществления всех задач
- Необходимые материальные ресурсы
- Охрана труда и обеспечение безопасности
- Все важные технико-экономические показатели
- Схемы укладки, подключения проводов, электродов, длина нагревательных элементов, контроль временного/температурного режимов и т.
д.
Все данные должны сопровождаться рисунками, схемами. Актуальны таблицы, расчеты для типовых конструкций, использующиеся для реализации индивидуального плана.
Прогревать сварочным аппаратом
Данный способ предполагает выполнение прогрева с использованием кусков арматуры, лампы накаливания, термометра для измерения температуры. Куски арматуры устанавливаются параллельно цепи, с прямыми и примыкающими проводами, а между ними монтируют лампу накаливания, которая измеряет напряжение.
Для измерения температуры используют градусник. Обычно по времени данный процесс занимает много – около 2 месяцев. На весь период прогревания бетона конструкция должна быть надежно защищена от воздействия воды и холода. Как правило, обогрев сварочным аппаратом применяют в случае необходимости прогрева небольших объемов бетона и при условии хорошей погоды.
Инфракрасный метод
Данный метод базируется на использовании тепловой энергии, которая преобразуется из излучения прибора, что функционирует в инфракрасном диапазоне. Этот тип прогрева осуществляется за счет электромагнитных колебаний, где скорость распространения волны равна 2.98 х 108 м/с, а длина волны равна 0.76-1000 мкм. В роли генератора часто выступают трубки, сделанные из металла и кварца.
Основная особенность данной технологии – возможность запитать прибор энергией от обыкновенного переменного тока. Инфракрасный обогрев предполагает возможность менять мощность – все зависит от нужного температурного режима.
За счет лучей энергия доходит до более глубоких слоев бетона, процесс реализуется постепенно и плавно. Высокие показатели мощности запрещены и не эффективны, так как верхний слой бетона прогреется, а нижний останется холодным, что станет причиной распространения деформаций, разрушений и т.д. Метод чаще всего применяется для прогрева тонких слоев конструкции и подготовки раствора с целью ускорения времени адгезии.
Индукционный метод
Технология индукционного прогрева используется для ускорения набора железобетоном нужного показателя прочности при минусовых температурах. Применение технологии подходит лишь для армированных конструкций – всех тех, что содержат внутри металлические элементы (они выступят в роли сердечника).

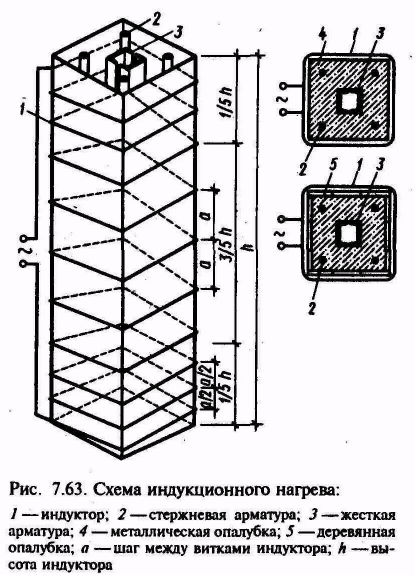

Технология базируется на таком принципе электродинамики, как магнитная индукция. Вокруг залитого элемента (часто для колонн, к примеру) петлями размещают изолированный кабель, который выступает в роли индуктора. Количество мотков и сечение провода определяют методом расчета. Переменный ток пускают по кабелю, в конструкции появляется электромагнитное поле, прогревающее внутренние элементы армирования, от которых тепло идет на бетон.
Сердечником может выступить и металлическая опалубка – тогда прогревают снаружи. Такой способ довольно редко используют, так как в подобных условиях большую эффективность демонстрирует греющая опалубка.
Все открытые части бетона должны быть укрыты теплоизолирующими материалами, чтобы снизить теплопотери. Когда смесь достигает расчетной температуры, используют метод термоса либо изометрическое выдерживание посредством периодического отключения питания.
Основные преимущества индукционного прогрева:
- Сравнительно невысокая цена
- Равномерность прогрева
- Независимость от электропроводящих характеристик бетона
- Возможность предварительно обогревать опалубку, арматуру без дополнительного оборудования
Из недостатков метода стоит упомянуть такие, как необходимость выполнения больших объемов индивидуальных расчетов, а также ограниченное использование в плане конструкций (обычно это трубы, балки, колонны и т.д.). Для индукционного прогрева бетона понадобятся: трансформатор КТПТО-80, кабель (КРПТ 1х25, 3х50, 3х25 + 1х16).
Применение трансформаторов
Трансформаторы применяются для прогрева бетона довольно часто. В большинстве случаев это ТМОБ, КТПТО-80, ТСДЗ-80 и другие.
Главные преимущества данного метода:
- Повышение производительности труда за счет отсутствия простоя
- Возможность проводить работы в любое время года
- Соблюдение сроков строительства
- Рациональное применение оборудования и транспорта
- Повышение прочности бетона и соответствие готовой конструкции всем требованиям и нормам
- Отсутствие дополнительных затрат на присадки, пластификаторы и т.
д.
Прогрев бетона с использованием трансформатора может осуществляться двумя методами: проводом ПНСВ или электродами. Установка преобразовывает электроэнергию в тепло, за счет дополнительных средств передает его в бетонную массу. Смесь нагревается до +80 градусов, но интенсивность подачи тепла можно регулировать.
Нагрев требует определенного времени, обязательно контролируется и регулируется – за основу может быть взята таблица с расчетами или нормативные документы. При выборе одного из двух способов обязательно учитывают требование в равномерном распределении по бетону тепловой энергии.

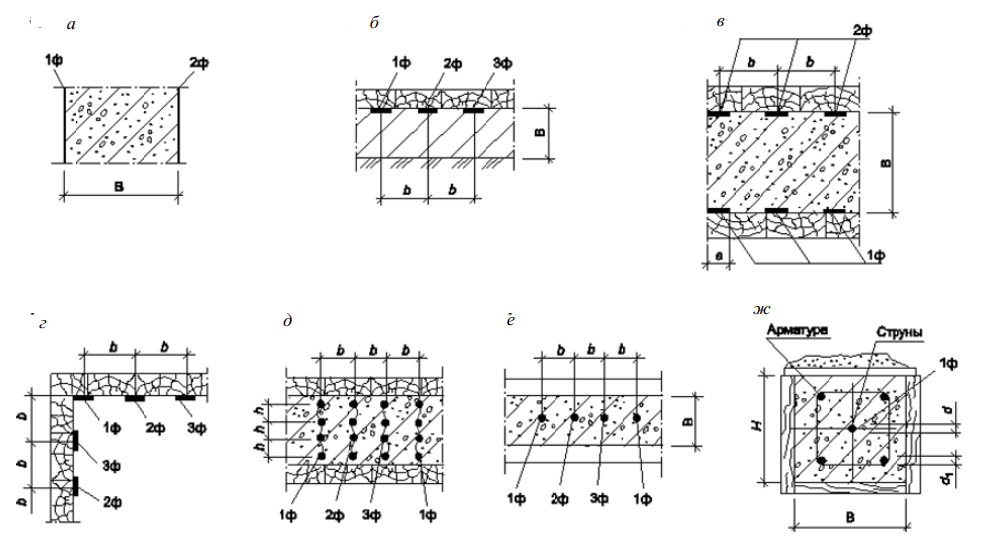

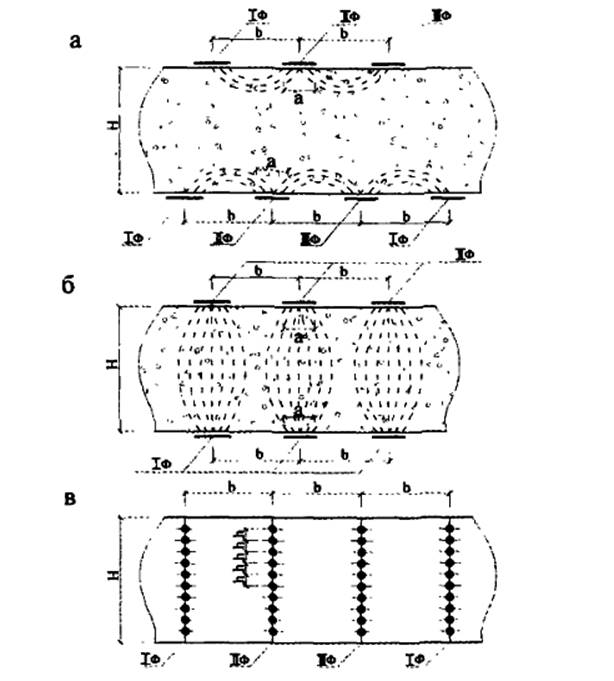

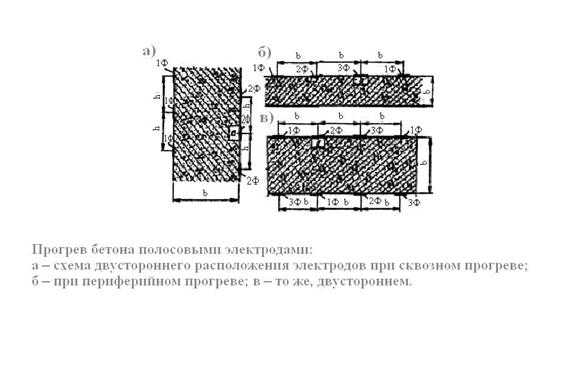

Если планируется использовать электроды, то прогревочный трансформатор подключают к ним. Это могут быть поверхностные (нашивные, полосовые, пластичные) или внутренние (стержневые, струнные) электроды. Допускается применение исключительно переменного тока. Больше всего подходят для этой цели трансформаторы типа КТПТО.
Прогрев электродами актуален для небольших объектов. При применении металлического каркаса на электроды подают до 127 В, если сетки нет, показатель увеличивают до 220 В, 380 В.
Использование кабеля

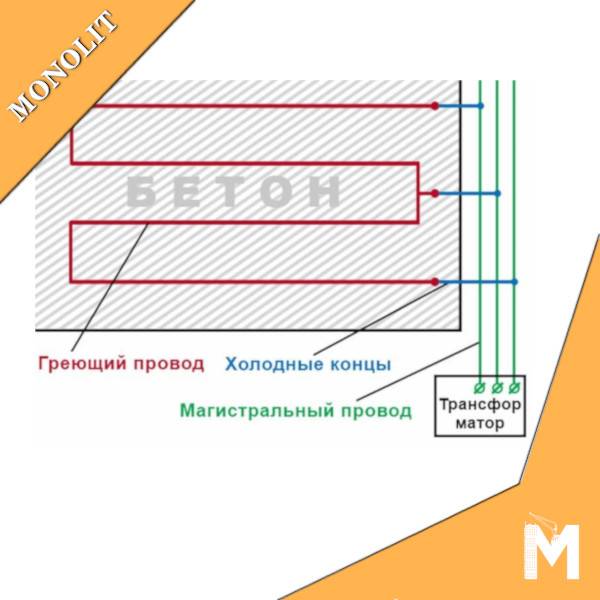

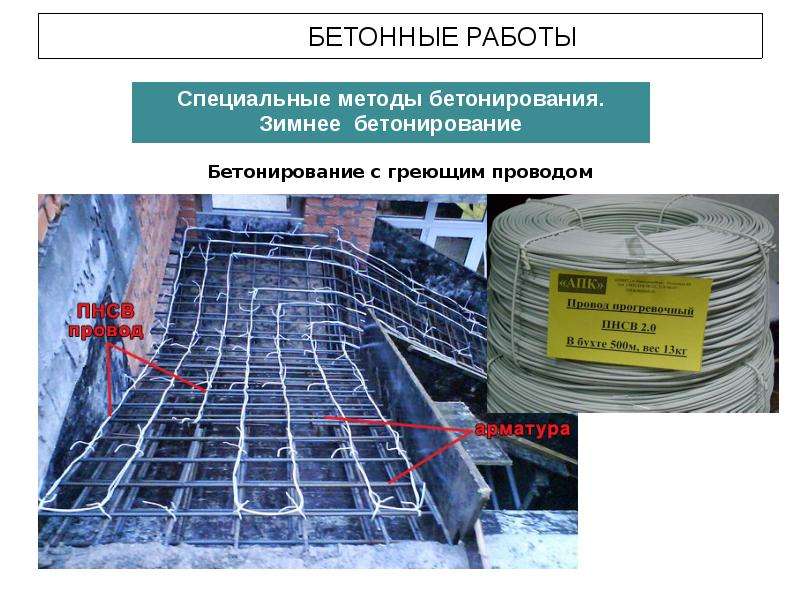

Для прогрева бетона применяют провода ПНСВ разного производства толщиной 1.2-3 миллиметра. Жилы проводов делают из стали, вокруг есть специальная изоляция. Провод раскладывают по периметру объекта, кабель крепят к арматуре. Каркас позволяет исключить возможность соприкосновения проводника с землей или опалубкой. Для таких работ применяют сухие или масляные трансформаторы.
Прогрев кабелем не требует слишком больших затрат электроэнергии, дорогостоящего дополнительного оснащения.
Как проходит процесс:
- Кабель устанавливается на бетонное основание до заливки.
- Все надежно фиксируется крепежными деталями.
- Кабель проверяется на предмет наличия повреждений (их быть не должно).
- Подключение кабеля к низковольтному электрическому шкафу.
