Прогревочный кабель для бетона на 220в: Кабель для прогрева бетона — Официальный сайт компании ТИСЭ

Содержание

принцип действия, виды, укладка и монтаж

Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время. При этом важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Осуществляя прогрев бетона важно поддерживать требуемую температуру смеси и создать благоприятные условия для гидратации цемента. Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.

Блок: 1/8 | Кол-во символов: 531
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

  • не обеспечена достаточная теплоизоляция монолита и опалубки;
  • монолит слишком массивен, что затрудняет его равномерный прогрев;
  • низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Блок: 2/5 | Кол-во символов: 1030
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Режимы прогрева бетона электродами

Режим выбирают исходя из массивности и геометрии конструкции, марки бетонной смеси, погодных условий, эксплуатации возводимой конструкции. Электродный прогрев бетона проводят по одной из следующих схем:

  • две стадии: прогрев бетонной смеси и последующая изотермическая выдержка;
  • две стадии: нагрев и остывание с полной теплоизоляцией или сооружением греющей опалубки;
  • три стадии: прогрев, изотермическая выдержка, остывание.

Схема прогрева бетона

При прогреве бетона электродами критично важно соблюдать температурные параметры. Процесс начинают с +5 градусов, затем увеличивают температуру со скоростью 8–15 градусов в час. Максимальные допуски зависят от марки бетона и составляют +55… +75 градусов. Для контроля проводятся периодические замеры температуры.

Температурный лист прогрева бетона

Время изотермической выдержки определяется на основании лабораторных исследований кубиковой прочности при сжатии. Зависит от типа цемента, температурного режима нагрева и требуемой прочности готового бетона.

Допустимая скорость остывания 5–10 градусов/час. Точный параметр зависит от объёма конструкции. Повторная теплоизоляция после распалубки требуется, если разница температур окружающего воздуха и бетонных поверхностей более 20 градусов.

Блок: 2/5 | Кол-во символов: 1271
Источник: https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.

Кабель ПНСВ обладает следующими техническими характеристиками:

  • Удельное сопротивление составляет 0,15 Ом/м;
  • Стабильная работа в температурном диапазоне от -60°C до +50°C;
  • На 1 кубометр бетона расходуется до 60 м провода;
  • Возможность применения до температур до -25°C;
  • Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Блок: 3/5 | Кол-во символов: 1102
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Блок: 3/9 | Кол-во символов: 1200
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

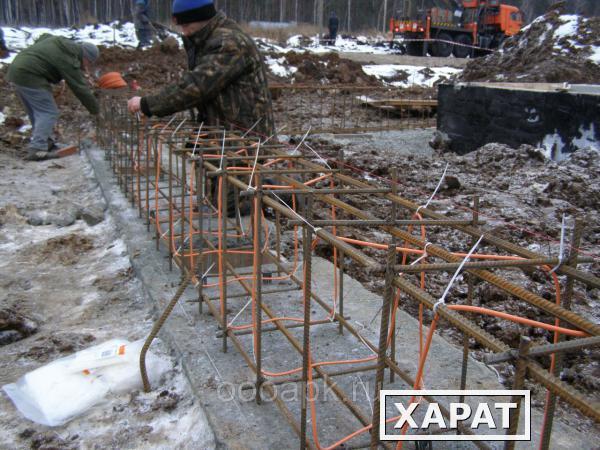

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Блок: 4/5 | Кол-во символов: 2974
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт.

Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Блок: 4/9 | Кол-во символов: 1428
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Блок: 5/5 | Кол-во символов: 1976
Источник: https://betonpro100. ru/tehnologii/progrev-provodom-pnsv

Правила безопасности при электродном прогреве

Использование технологии прогрева бетона электродами на стройплощадке требует повышенного внимания к соблюдению правил безопасности:

Схема подключения электродов

  • Прогрев заливки с армирующей конструкцией проводится при пониженном напряжении (60–127 В).
  • Использование напряжения до 220 В возможно для прогрева локального участка, который не содержит никаких токопроводимых элементов (металлического каркаса, армирования) и не связан с соседними конструкциями.
  • Прогрев напряжением до 380 В допустим в исключительных случаях для безарматурных участков.
  • Электроды должны быть установлены в строго определенных проектом местах. Категорически нельзя допускать их соприкосновения с армирующими элементами – это приведёт к короткому замыканию и выходу из строя оборудования.

Электродный прогрев бетонной смеси необходимо выполнять в строгом соответствии с технологией. Нарушение временного или температурного режима, схемы расстановки электродов может привести к местным перегревам и недостаточному набору прочности, что впоследствии приведёт к появлению трещин в конструкции и возможному разрушению. При правильно выполненной работе раствор твердеет с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

Видео по теме: Электропрогрев бетона

Блок: 5/5 | Кол-во символов: 1355
Источник: https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami. html

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Блок: 6/9 | Кол-во символов: 2497
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Использование предварительно разогретого раствора

Метод разогрева бетонной смеси до выполнения работ по бетонированию – наиболее простой. Технологический алгоритм предусматривает следующие операции:

  • нагрев бетонного раствора на стадии смешивания компонентов;
  • заливку нагретой смеси непосредственно на участке работ.

Для практической реализации данной технологии производят специальные расчеты, направленные на определение рабочей температуры.

При этом учитывают:

  • количество заливаемого бетона;
  • время на транспортировку и заливку;
  • температуру окружающей среды.

При отклонениях в расчетах осуществляют дополнительный нагрев любым из известных методов.

Блок: 7/8 | Кол-во символов: 653
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Блок: 7/9 | Кол-во символов: 809
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Заключение

Принятие решения по выбору оптимального способа разогрева требует профессионального подхода. Важно изучить технологические особенности каждого способа и определить экономическую целесообразность его применения. Рекомендации профессионалов помогут разобраться в достоинствах и недостатках применяемых технологий нагрева.

Originally posted 2017-12-26 18:13:05.

Блок: 8/8 | Кол-во символов: 370
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

  • В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:
  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Блок: 8/9 | Кол-во символов: 1447
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

  • Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
  • В отличие от сушки электродами вероятность поражения электричеством минимальна.
  • Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Блок: 9/9 | Кол-во символов: 1194
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Кол-во блоков: 22 | Общее кол-во символов: 30542
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://betonpro100. ru/tehnologii/progrev-provodom-pnsv: использовано 4 блоков из 5, кол-во символов 7082 (23%)
  2. https://pobetony.expert/stroitelstvo/progrev-betona: использовано 7 блоков из 8, кол-во символов 8581 (28%)
  3. https://www.asutpp.ru/provod-dlya-progreva-betona.html: использовано 7 блоков из 9, кол-во символов 9435 (31%)
  4. https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html: использовано 4 блоков из 5, кол-во символов 5444 (18%)

Проводной прогрев бетона в холодное время года с помощью провода ПНСВ

Надежный и прочный бетон образуется на основании определенных химических процессов, один из которых известен, как «гидратация». Если выражаться немного проще, это прочное соединение молекул цемента и воды. В результате подобного соединения образуется прочная масса, имеющая структуру гелия. Такие составные элементы, как щебень и песок добавляются в состав бетона исключительно для того чтобы составить каркас для подобных масс, а также чтобы полностью исключить последующую деформацию и усадку.

Говоря иными словами, гидратация представляет собой основу для бетона, но данный фактор может произойти только с водой, а не со льдом, в который при низкой температуре превращается вода. Вода, как одно из немногих веществ, при остывании не уменьшается, но увеличивается в объеме.

Основные проблемы гидратации бетона в зимнее время

Для того чтобы основные проблемы были более понятными, стоит рассмотреть то, как при отрицательной температуре осуществляется затвердевание бетона. Имеющаяся в составе вода постепенно превращается в лед, остается только «ненужный» цемент, который не имеет возможности принимать участие в гидратации. Растущие кристаллы льда в состоянии разорвать еще не совсем затвердевший бетон с внутренней ее части, тем самым снижая показатели плотности и прочности. Под влиянием низкой температуры процесс гидратации, как и все химические процессы, замедляется, и застывание бетонной массы может затянуться до бесконечности. Не стоит и говорить о том, что при подобных условиях, бетон, который будет заливаться в холодное время года, без применения особых технологий не может соответствовать основным критериям качества.

Каким образом решить вопрос с заливкой зимой

Для полного исключения замерзания воды в бетоне и для ускорения необходимого процесса схватывания, в состав профессионалы добавляют особые присадки, могут быть использованы особые укрывные пологи для конструкций, которые были залиты недавно. Есть одна основная мера – это прогрев состава на протяжении определенного времени. Он необходим для набора более 50% прочности конструкции, но при условии прогрева на 50% прочность будет достигнута уже через 3-5 суток.

Процесс прогрева может быть осуществлен посредством специальных тепловых пушек или электродов. Данные приспособления погружаются внутрь бетонной конструкции, а вопрос с подключением решается при помощи трансформатора. Как правило, подобные методы неплохо сочетаются с применением укрывного полога. В настоящее время самым оптимальным методом поддержания температуры в застывающем бетоне в холодное время года считается прогрев при помощи специальных проводов ПНСВ.

Провод прогревочный ПНСВ 1,2

ПНСВ представляет собой провод (П) нагревательный (Н), который обладает сплошной стальной жилой (С), также присутствует оболочка из винила (В). Подобная жила может быть черной или оцинкованной. В последнем случае провод будет обладать более высокими показателями стойкости к коррозии, что достаточно важно для электрических соединений, расположенных между секциями.

Данная проволока на современном рынке предлагается в определенном количестве стандартных сечений, каждое из которых представлено в своих определенных значениях. Достаточно часто для эффективного прогрева бетона применяется особый оцинкованный ПНСВ, сечение которого составляет 1,2 кв. мм. Немного реже используется провод сечение которого составляет 1,4 кв. метра.

В чем заключается суть технологии прогрева?

Бетонная масса греется теплом, которое выделяется проводом ПНСВ, когда по нему проходит электрический ток. Именно в этом состоит основное отличие от метода прогрева электродами. Применяется не электрическая, но тепловая проводимость бетона. таким образом можно сделать вывод, что прогрев посредством применения ПНСВ считается более безопасным, в отличие от прогрева электродиодами. При этом наблюдается равномерность прогрева, которая остается таковой долго, при этом уровень совершенно не снижается. Данный фактор основан на то том, что не застывший бетон обладает более высокими показателями теплопроводности.

Несомненно для бетона, который находится в состоянии застывания, очень важны показатели положительной температуры. Стоит отметить, что перегрев для нее также крайне недопустим. Именно по этой причине нагревательная линия ПНСВ должна быть рассчитана так, чтобы параметры температуры бетона сохранялись на уровне, не превышающем 80 градусов. Для того чтобы провод ПНСВ, сечение которого составляет 1,2 кв. мм был в состоянии обеспечить среде нужную температуру, требуется обеспечить тот факт, чтобы по нему протекал ток напряжением в 14-16 ампер. Если учесть, что примерное удельное сопротивление провода составит 0,15 Ом на метр, то при использовании сети с напряжением 220 Вт, протяженность линии буде составлять примерно 110 м. Если сечение провода равно 1,4 кв. мм, то при подключении к той же сети длина должна составить примерно 140 метров. При иных параметрах сети длина провода может быть иной, она изменяется прямо пропорционально. Например, если сеть под напряжением 380 Вольт, то провод должен иметь сечение 1,2 кв. мм, тогда длина будет составлять 180 метров, при использовании провода с параметрами сечения 1,4 кв. мм придется использовать провод длиной около 250 м.

Технологические тонкости прогрева бетонной массы в зимнее время

Все расчетные операции нагрузки, возлагаемой на провод, рассчитаны как раз на то, что тепло данного провода будет достаточно быстро отводиться бетоном. По этой причине требуется обратить внимание на то, чтобы весь провод, выполняющий греющие функции, был полностью залит. Что касается концов, которые предназначены для подключения, многие их называют «холодными концами», то они выполняются или из того же провода, а также из провода АПВ. Если пренебречь данным фактором, провод, расположенный в данной среде, просто не выдержит нагрузки и сгорит.

Именно по этой причине в процессе прокладки провода ПНСВ стоит выдерживать минимальное расстояние между жилами, которое должно составлять 15 мм. Данный провод требуется прокладывать внутри конструкции, которая подлежит заливке бетоном, сразу после того, как было закончено возведение опалубки, сварки арматуры, а также установки закладных. Провод в обязательном порядке должен быть распределен равномерно, не должно быть никаких натяжений. Важно обратить внимание, что минимальный радиус изгиба должен составлять не менее пяти наружных параметров диаметра провода. Необходимо следить за тем, чтобы провод не касался конструкций, выполненных из дерева, а также разных теплоизолирующих материалов. Во избежание этого провод подвязывается к арматуре.

Для того чтобы рассчитать необходимую длину провода, во внимание необходимо принимать удельную мощность, которая равна примерно 30-40 Вт на один погонный метр провода с сечением в 1,2 кв. мм, но если напряжение составляет 220 вольт. При этом расход провода составит примерно 50 метров на один кубометр конструкции.

Прогрев бетонной массы при помощи трансформатора

Для обеспечения питания линии прогрева, требуется использовать специальные подстанции, которые имеют выводы разных ступеней с низким напряжением. Это необходимо по то причине того, что если при осуществлении работы не получится изменить параметры длины провода, корректировать величину электрического тока получится только посредством смены параметров питающего напряжения.

Говоря о подстанциях, которые подойдут для прогрева бетона ПНСВ, то сюда можно отнести КТПТО-80. Здесь важно помнить о том, что на каждый кубический метр прогреваемого материала, потребуется примерно два киловатта энергии. На данном основании можно сделать вывод, что электрический прогрев представляет собой энергоемкую технологию.

К выводам подстанций подключаются те самые свободные концы. Для их соединения с греющим проводом стоит использовать особые сертифицированные клеммники и зажимы. Это же можно отнести и к соединению проводов ПНСВ, расположенных внутри конструкции, которая заливается. Процесс соединения ПНСВ и свободных концов должен быть произведен снаружи, чтобы после окончания процесса соединение можно было разобрать легко и быстро.

Как только заканчивается заливка, начинается процесс прогрева. При этом температура контролируется специальными термометрами, которые устанавливаются в особых, специально оставленных скважинах. При незначительных выходах температуры из пределов нормы, интенсивность требуется изменять.

Термометр, используемый при замерах

Как уже отмечалось выше, термометр эффективно контролирует кроме температуры еще и ток в проводах, так как при их разрушении весь процесс заливки будет напрасным. Измерения требуется осуществлять каждый час в самом начале работы, а потом каждую смену, и так до полного окончания прогревания.

Применение прогревочного провода ПНСВ

Заказать аренду

Основной конструктивной задачей провода ПНСВ является нагревание его по всей длине под воздействием электрического тока. Надежность конструкции и простота в эксплуатации позволили нагревательному проводу ПНСВ стать популярной и востребованной моделью. Сферы его применения очень широки. Это и прогрев водо- и нефтепроводов, газовых систем. Но нас интересует прогрев бетона проводом ПНСВ.

Использование провода ПНСВ в технологии прогрева бетона позволяет равномерно прогреть бетонный монолит по всему его объему, что крайне важно при заливке раствора в зимнее время при низких и отрицательных температурах.

Укладка кабеля происходит в опалубочное пространство до заливки бетонного раствора по принципу «змейки» и напоминает создание теплых электрических полов.  При подключении провода к переменному току, рабочее напряжение сети составляет 380вольт. При использовании питания постоянного тока, мощность увеличивается до 1000В.

Спецификация провода ПНСВ

В основе провода и главным его нагревательным элементом является стальная жила 1 – 1,4мм в диаметре. Жила дополнительно оцинковывается для антикоррозийной защиты. Изоляционный слой изготавливается из ПВХ и полностью защищает жилу от внешних воздействий и механических повреждений.

Срок эксплуатации, гарантированный производителем, составляет 16 лет с даты производства. Температура окружающего воздуха, допустимая при монтажных работах с кабелем: от -15 до +50 градусов.

Защитная оплетка провода абсолютно герметична и позволяет применять провод при природных осадках, щелочных растворах до 30% и воде с соляными растворами до 20%. Главным условием укладки провода, согласно рекомендациям производителей, является то, что провода не должны соприкасаться между собой. В этом случае, произойдет перегрев и разрушение внешней изоляции. Предельно допустимый радиус искривления провода составляет 25мм. Минимальное расстояние между проводами для равномерного и безопасного прогрева бетонной массы не должно быть меньше 150мм.

Способы подключения и использования провода ПНСВ

Существует два метода прогрева бетона кабелем ПНСВ. Длительный прогрев бетона с пониженной средней температурой. И кратковременный прогрев с плавным повышение температуры и повторным цикличным включением через заданный интервал.

Конструктивно, провод ПНСВ по всей своей длине представляет собой нагревательный элемент, что требует его подключения к трансформатору для прогрева бетона по типу «холодный конец», т.е. к концам провода подсоединяется обычный провод для подключения, который не должен быть погружен в бетон. Стыковка проводов происходит с помощью вспомогательных аксессуаров, поставляемых производителем.

Есть совет для увеличения эффекта теплоотдачи в процессе использования ПНСВ. Во время закладки провода в опалубку, провод следует обмотать зеркальным отражающим материалом.

Технические показатели провода ПНСВ

Расстояние нагревательной части при 220 В, м

80

110

140

Длина провода в бухте, м

1000

1000

1000

Диаметр провода с оплеткой, мм

3,1

3,3

3,6

Диаметр стальной жилы, мм

1,0

1,2

1,4

Вес (расчетный) 1 км провода, кг

18,0

19,0

20,0

Максимальное значение мощности нагревательной части, Вт/м

20

20

20

Изоляционное сопротивление, МОм•км

1

1

1

Сопротивление при постоянном токе, Ом/м

0,22

0,12

0,11


Новинка для прогрева бетона — кабель BET

Компания «Альфа Мегаполис» представляет новинку в сфере прогрева бетона в зимнее время — уникальный прогревочный провод BET, финского производства.

Кабель для прогрева бетона BET был разработан и произведен в Финляндии специально для малоэтажного строительства. Кабель BET значительно упрощает процесс прогрева бетона в зимний период, за счет того что он подключается к сети 220 Вольт и не требует наличия понижающего трансформатора (станции) и утомительных «троек» и «звездочек». Кабель BET имеет повышенную мощность в 40 Ватт на погонный метр в отличии от провода ПНСВ, что значительно сокращает количество греющего кабеля закладываемого в тело бетона (4 — 5 метров кабеля BET на 1 метр квадратный заливаемого бетона).

Провод для прогрева бетона BET значительно прочнее провода ПНСВ, соответственно снижается риск обрыва греющего кабеля. Для удобства BET имеет комплекты разных размеров от 3 до 85 метров. Он так же оснащен силовым проводом (холодным концом) длинной 2 метра с заземленной электрической вилкой. Финский прогревочный провод BET создан таким образом, что даже самый мощный и длинный кабель можно подключить в обычную бытовую розетку.

Компания «Альфа Мегаполис» проводит все необходимые консультации и расчеты, в том числе с выездом специалиста на объект.



<div> <div>
<img src=»//s.ytimg.com/yts/img/pixel-vfl3z5WfW.gif» alt=»Значок оповещения»>
</div>
<div></div><div role=»alert»> <span></span>
<div>
Установите проигрыватель Adobe Flash Player, чтобы просмотреть это видео. <br> <a href=»http://get.adobe.com/flashplayer/»>Загрузить с сайта Adobe</a>.
</div>
</div></div>
Вернуться в список новостей

Прогрев бетона греющим проводом ПНСВ: технология, схема укладки, метод подключения

Проведение бетонных работ в холодное время года имеет свои особенности. Основная проблема – схватывание раствора, содержащего воду, которая может замерзнуть и бетон не успеет достичь своих параметров. Но, даже, если этого удалось избежать – в холод скорость застывания бетона значительно ниже и, такой растянувшийся процесс, сделает работы нерентабельными. В подобных случаях можно применить способ прогрева бетона проводом ПНСВ.

Для достижения необходимой твердости бетона в зимнее время, наиболее разумным способом является электропрогрев. Такой способ допускается нормами СП 70.13330.2012 и рекомендуется к применению при любых работах. После того как бетон застывает, провод остается в нем, поэтому целесообразно применять именно эту марку, т.к. она относительно недорогая и дает положительный экономический эффект.

Использование провода ПНСВ

При прогревании бетона кабелем в зимнее время, решаются сразу несколько задач. В результате превращения частичек воды в кристаллы, в бетонной смеси не замедляется, а полностью останавливается процесс гидратации цемента. При превращении в лед вода расширяется, подвергая разрушению те, уже образовавшиеся связи в растворе, значит, даже после увеличения температуры, бетон уже не вернет своих качеств.

Наиболее оптимальная температура для застывания и набора необходимых кондиций раствора 20ºС. Когда температура снижается, особенно, если ниже 0, эти процессы существенно замедляются и это при том, что в процессе гидратации выделяется тепло.

Чтобы в холодное время года бетон набрал все свои максимальные характеристики – не обойтись без подогрева проводом ПНСВ либо любым другим кабелем/проводом, в следующих ситуациях:

  • монолит и опалубка не имеют достаточной теплоизоляции;
  • чем больше масса залитого монолита, тем более затруднен его равномерный прогрев;
  • отрицательная температура окружающей среды, под действием которой происходит замерзание жидкости в смеси.

Провод ПНСВ. Характеристики

Краткое описание провода ПНСВ – одна стальная жила с площадью поперечного сечения 0,6-4мм, диаметром 1,2-3мм, есть марки проводов, которые имеют цинковое покрытие, для снижения воздействия на них агрессивными средами, а дополнительно, сверху такой провод еще покрывается ПВХ- материалом, который хорошо выдерживает многочисленные гибы и скручивания и влияние агрессивных сред. Провод ПНСВ обладает хорошим удельным сопротивлением.

Провод нагревательный ПНСВ-1,2

Прогревочный кабель (провод) ПНСВ имеет следующие характеристики:

— 0,15 Ом/м – удельное сопротивление;

— от -60 до +50ºС рабочий температурный диапазон;

— 60м провода расход на 1м,куб бетонной смеси;

— до -15 ºС – температура укладки.

С помощью алюминиевого провода АПВ кабель подключается к холодным концам. Для питания подходит трехфазная сеть 380 В, через трансформатор. Если расчет произведен правильно, то ПНСВ можно подключать и к бытовой электросети 220 В, но для этого длина провода должна быть не менее 120м. Рабочая сила тока на проводе, расположенном в массе бетона – 14-16 А.

Схема укладки. Прогрев бетона

До начала укладки провода на объекте осуществляется монтаж опалубки и устраивается армирующий пояс. Потом с расстоянием между проводами от 8 до 20см, производится укладка провода, при этом учитывается температура воздуха, влажность и сила ветра. Не допускается нахождение провода в натянутом состоянии, с помощью специальных зажимов провод крепится к арматуре. Исключены перехлесты токоведущих жил и изгибы, перегибы радиусом менее 25см, минимальное расстояние между проводами 1,5см, для недопущения короткого замыкания.

Схема укладки греющего кабеля ПНСВ в бетон

Наиболее часто встречаемая схема укладки провода – змейка, аналогичная системе «теплый пол» в жилых помещениях. Эта схема экономит расход кабеля и наиболее равномерно и качественно распространяет тепло по массе бетона. До начала заливки бетона в опалубку следует проверить, что в ней нет льда, воды, температура раствора не ниже +5ºС, схема смонтирована правильно, а концы выведены на достаточное расстояние для последующего удобного  подключения.

До проведения работ по прогреву бетона необходимо ознакомится с прилагаемой к проводу инструкцией. При подключении через секции шинопроводов используют две схемы – «звезда» и «треугольник». При «треугольнике» система делится на три участка, которые параллельно подключаются к выводам трехфазного трансформатора, а при «звезде» — в узел соединяются три провода и далее три свободных контакта подсоединяются к трансформатору. Обогреваемый участок ограждается забором, питающее устройство располагается не менее чем в 25 метрах от объекта.

Происходит полная заливка всей массы бетона до момента подключения. Процесс прогрева бетона проводом состоит из нескольких шагов:

  1. Для равномерного прогревания бетонной массы, прогрев осуществляется со скоростью не более 10ºС/час;
  2. Пока бетона не набрал 50% технологической прочности длится процесс прогрева, рабочая температура не должна быть более 80ºС, наиболее рациональное значение температуры 60ºС;
  3. Для предотвращения растрескивания массы бетона и сохранения ее монолитности, скорость остывания не должна превышать 5ºС/час.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

Если все технические требования были выполнены, то бетон достигнет той прочности, которая от него требуется. В дальнейшем, после остывания, провод остается в массе бетона и становится дополнительным армирующим фактором. Учитывая, что кабель ПНСВ и провод ВЕТ можно подключать напрямую к бытовой электросети, то их применение выглядит наиболее рациональным и удобным.

Подключение осуществляется через щитовую или розетку. Такие кабели исключают перегрузку. Провод ВЕТ реже применяется в строительстве из-за своей высокой стоимости.

Опалубка с ТЭНами и электродами – вот еще один возможный способ прогрева бетона, при этом способе уложенная в раствор арматура, подключается к электросети с помощью понижающего трансформатора или сварочного аппарата. Такой способ подогрева бетона не требует кабеля или провода, но является боле затратным по расходу электроэнергии, потому что вода, находящаяся в бетонном растворе, является проводником и ее сопротивление в процессе затвердевания значительно возрастает.

Алгоритм расчет длины провода

От точности произведенного расчета длины провода зависит экономическая эффективность и конечный результат всего процесса, поэтому так важно уделить этому моменту достаточно внимания и учесть все сопутствующие факторы. Самый важный показатель – количество, поступающего в монолит бетона, тепловой энергии, а она уже, свою очередь, зависит от влажности, температуры окружающей среды, объемов монолита и заливаемой  формы.

Учитывая температуру, высчитывается необходимый шаг укладки, средняя длина петли от 28 до 36м, например, при температур окружающей среды +5ºС, шаг и расстояние между жилами должны не превышать 20см, а при каждом дальнейшем понижении на 5ºС, эти цифры уменьшаются на 4см, так, при -15ºС, остается не более 12см.

Рассчитывая мощность, обязательно учитывают потребляемую мощность самого нагревающего провода ПНСВ, у наиболее распространенного диаметра 1,2мм, она равняется 0,15 Ом/м, а у проводов с большим сечением сопротивление снижается пропорционально, например провод диаметром 2мм располагает сопротивлением всего 0,044 Ом/м, а 3мм – 0,02 Ом/м.

Таблица расчета длины для кабеля ПНСВ

Так как потребляемая проводом мощность (одного метра) равна 38,4 Вт, то, соответственно, рабочий ток в цепи должен быть не более 16 А (рассчитывается как произведение квадрата силы тока на удельное сопротивление). Для получения суммы необходимой мощности необходимо перемножить метраж на 38,4 Вт.

Аналогичным методом высчитывается и рабочее напряжение понижающего трансформатора. Допустим, при силе тока 16 А, использовано 100м провода ПНСВ 1,2мм, то его общее сопротивление будет равно 15 Ом и по известной формуле рабочее напряжение будет равно 240 В.

Самый дешевый способ прогрева бетона – применение провода ПНСВ, но нужно учитывать, что для его подключения нужны высококвалифицированные сотрудники. Для снижения затрат на прогрев, рекомендуется применять в необходимом количестве и соответствующего качества теплоизоляционные материалы, тогда нагрев происходит более быстро, а остывание равномерно.

Характеристики и составы современных марок бетона, читайте здесь.

Цены на провод ПНСВ 1.2

Видео: Обогрев бетона с помощью провода ПНСВ:

Смотрите также:

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Прогревочный кабель для бетона – характеристики и применение

07.04.2021

У провода для прогрева бетона широкая сфера применения. Его используют в строительной, нефтяной и газовой промышленности. Благодаря нему ускоряется строительство, повышается качество работы с бетонными смесями.

Применение кабеля для прогрева бетона


Это изделие используют для прогрева бетона и бетонных смесей при низких температурах.

При минусовой температуре бетон замерзает, и работать с ним достаточно сложно. Чтобы вернуть материал в рабочее состояние, к промерзшим участкам подключается провод ПНСВ.

Вторая причина использовать это приспособление – повысить качество бетонной конструкции. При низких температурах бетон частично замерзает, а не затвердевает. При смене температуры замерзшие частицы в бетоне начинают оттаивать, что приводит к его разрушению и, как следствие, появлению на конструкции трещин и других повреждений.

Чтобы избежать таких последствий, нужен провод для прогрева. Его используют во время строительства жилых домов, торговых центров, офисов, при капитальном ремонте квартир, включающем в себя работы с бетонной смесью в холодное время года.

Также этот кабель используется в качестве источника тепла во время укладки теплого пола в жилых объектах.


Характеристики провода ПНСВ


Чтобы лучше разобраться в назначении ПНСВ, эксперты рекомендуют начать с расшифровки его аббревиатуры:

П – провод. Он состоит из оболочки и внутреннего наполнения, которое не передает электроэнергию, а прогревается и отдает тепло.

Н – нагрев. Эта буква указывает на ключевое назначение провода.

С – сталь. Материал, из которого изготовлено внутреннее наполнение провода. Для изготовления используется сталь двух видов: оцинкованная и не оцинкованная. Первый вариант устойчив к воздействию коррозии, но его цена выше. Срок эксплуатации у обоих типов провода идентичный.

В – винил. Материал, из которого изготавливается изоляция, т.е. оболочка изделия, защищающая его внутреннюю часть. Точное название – поливинилхлорид. Он устойчив к влаге, резким температурным колебаниям, механическим повреждениям.

Сам провод – гибкий и прочный. Его диаметр составляет от 1 до 1,4 кв.м. Но на рынке есть и более массивные варианты. Например, провод диаметром 6 мм.

Еще один важный аспект – конструкция изделия. Она состоит из двух частей. Как правило, жила включает в себя один провод, его назначение – передавать ток по всей длине провода. Также обязательна оболочка или изоляция: она защищает жилу от повреждений. Именно оболочка делает процесс работы во время прогрева бетона кабелем ПНСВ безопасным. Толщина изоляции зависит от диаметра жилы: чем она толще, тем толще должна быть изоляция провода.

Выпускаются ПНСВ в двух цветах – черном и коричневом. Но если для заказчика цвет изделия имеет принципиальное значение, то производитель может изготовить провод в более ярких оттенках.

Покупая такой провод, нужно знать еще несколько важных характеристик:

  • рабочая температура: от -60 до +50С. Это температурные рамки, которые нужно соблюдать при работе с изделием, чтобы сохранить его гибким;
  • рекомендуемая температура для монтажа и прогрева бетона при помощи провода – 15 градусов выше нуля;
  • удельная мощность тепловыделения: от 1 до 3%, но если речь идет о прогреве бетона или бетонной смеси, то показатель должен быть выше, чтобы ускорить работу;
  • удельное сопротивление провода: этот параметр зависит от сечения изделия. Эта информация указывается в характеристиках товара;
  • водостойкость: ПНСВ устойчив к воздействию влаги, а также к влиянию кислотных и соляных соединений, которые добавляют в бетонные и строительные смеси. Именно эти компоненты ускоряют процесс затвердевания материала, делают его прочным и устойчивым к воздействию внешних факторов. Влага, кислотные и соляные соединения не разъедают оболочку провода.

Технология прогрева бетона и схема укладки

Подключая провод, нужно соблюдать ряд важных правил. Первое – точные расчеты во время монтажа ПНСВ.

Для точного расчета нужно узнать такие показатели, как:

  • площадь рабочей области;
  • толщина и объем бетона или конструкции из бетонной смеси;
  • скорость и сила ветра в локации, где проводятся строительные или ремонтные работы;
  • температура воздуха;
  • предполагаемое время нагрева материала;
  • схема прокладки и подключения провода.

Подключение провода проходит в несколько этапов. Первый шаг – расчет длины провода, необходимого для монтажа. Этот показатель зависит от температуры воздуха, толщины конструкции из бетона или бетонной смеси, схемы подключения. Провод подключается по секциям длиной 17-28 метров поочередно.

Самые распространенные схемы подключения – «треугольник» (провод укладывается в форме этой геометрической фигуры) и «звезда» (более сложная схема с разветвлениями).

Выбор схемы зависит от внешних факторов и типа локации, на которой прокладывается кабель.

Второе правило – соблюдение рекомендуемой токовой нагрузки. Оптимальный показатель – 15А. И желательно, чтобы он поддерживался на каждом участке схемы. Тогда прогрев бетона будет равномерным.

Третье правило – выбор уровня напряжения. Оно варьируется от 70 до 100В.

Четвертое правило – равномерная укладка кабеля по всей рабочей площади. Расстояние до другого кабеля должно быть не менее 5 см, и недопустимо, чтобы кабели контактировали.

Чтобы увеличить температуру прогрева и ускорить этот процесс, провода рекомендуется укрыть фольгой. Максимальная толщина фольги – 2,5 мм.

Пятое правило актуально, когда провод подключается к трансформатору. Соединять их нужно при помощи стандартного провода – например, ПВ1. Провода объединяются непосредственно в бетоне с соблюдением всех правил ПУЭ (правила устройства электроустановок).

Плюсы и минусы использования трансформатора

Для подключения проводов используется трансформатор для прогрева бетона, который выполняет несколько важных функций:

  • оптимизирует расход энергии;
  • адаптирует схему проводок к резкой смене напряжения в сети;
  • стабилизирует рабочую температуру при работе с бетонной смесью.

Подключив провода к трансформатору, можно быстрее установить и отрегулировать комфортную температуру для работы со строительным материалом.

Единственный недостаток трансформатора – высокая стоимость. Как правило, при проведении таких работ его берут в аренду.

Расчет длины

Еще один показатель, требующий точности, – длина провода. Она рассчитывается с учетом технических параметров провода, его типа, напряжения трансформатора, температуры окружающей среды и объема конструкции из бетона, которую необходимо прогреть.

Чтобы не допустить ошибок в расчетах, можно использовать специальный калькулятор. Он делает вычисления на основе всех показателей.

Для прогрева бетонной конструкции объемом 1 кубометр потребуется 1200 Вт и провод с диаметром сечения 1,2 мм и длиной от 30 метров. Это примерные расчеты. На калькуляторе учитываются все показатели, и вы получаете более точный результат.

Обзор прогревочных кабелей из каталога СМСМ


Провод прогревочный ПТПЖ 2х1,2

С ним можно работать при температуре не ниже, чем 10С. Его рабочая температура составляет от -40С до +60С.

Через час после укладки испытательное напряжение составляет 1500 Вольт. Срок эксплуатации этого изделия – 10 лет.

Аббревиатура расшифровывается так:

— П – провод;

— Т – трансляционный;

— П – изоляция, изготовленная из полиэтилена;

— Ж – жила, сделанная из железа;

— 2 – количество жил;

— 1,2 – диаметр жил.

Изделие состоит из двух частей – жилы, изготовленной из оцинкованной стали (диаметр – 1,2 мм), и оболочки (изоляции) из полиэтилена. Толщина изоляции – 0,6 мм.

Провод прогревочный ПНСВ 1х1,2


Это провод, оснащенный одной жилой из стали, и оболочкой из поливинилхлорида. Толщина оболочки – 0,8 мм.

Эти изделия имеют широкую сферу применения. Их используют в нефтяной и газовой промышленности, во время строительства и ремонта объектов, чтобы прогреть изделия из бетона или железобетона. Также провода могут использоваться в качестве источника тепла для нагревательных приборов, устанавливаемых на полу. Напряжение таких приборов должно быть до 380 В переменного тока.

ПНСВ 1х1,2 эксплуатируется при температуре от -60 до +50С. Допустимая температура работы с проводом составляет -15С.

На изделие предоставляется гарантия от производителя на 2 года. Срок эксплуатации – от 16 лет. Главное правило, которого нужно придерживаться при монтаже проводов, – расстояние между ними должно составлять примерно 15 мм.

Заключение

Провод, используемый для прогрева бетона, – необходимое приобретение для компаний, которые выполняют строительство дома или капитальный ремонт в помещении в зимнее время. Благодаря проводу повышается качество работы и сокращается время на проведение манипуляций с конструкциями из бетона или бетонной смеси.

Также провод для прогрева бетона помогает избежать появления на бетонной конструкции трещин и повреждений, влияющих на качество строения и срок эксплуатации.

При работе с проводом ПНСВ важно сделать правильный расчет и подготовить корректную схему его укладки. От этого зависит общая мощность всей цепи и регулировка уровня температуры, необходимого для работы со строительным материалом.

Заказать кабель для прогрева бетона можно в нашей компании по выгодной цене.


Как подключить провод пнсв

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

  • В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:
  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

  • Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
  • В отличие от сушки электродами вероятность поражения электричеством минимальна.
  • Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Укладка бетонного раствора при минусовой температуре требует специальных мероприятий, предупреждающих замерзание воды. Это приведет к потере прочности, уменьшит надежность возводимого сооружения. Существует много технологий поддержания постоянной температуры компонентов смеси. Эффективным способом, обеспечивающим нормальное затвердевание, является применение специально созданного нагревательного провода ПНСВ. Интересен вопрос бытового применения. Рассмотрены основные параметры, характеристики, практические вопросы.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

  • Монолита, армированного бетона на строительстве промышленных объектов;
  • Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
  • Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

Показатель Значение
Эксплуатационная температура среды, °C -60 ÷ +50
Температура рабочего разогрева, °C, максимально 80
Монтаж проводится при температуре выше, °C. -15
Сопротивление изоляции провода длиной 1 км, больше, мОм: 1
Толщина изоляции, мм 0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр 20
Срок эксплуатации, лет 16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

  • Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
  • Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
  • Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

  1. Изгибание производится с радиусом, величина которого меньше пяти диаметров;
  2. Не допускается пересечения под любым углом или касания в прогреваемом объеме;
  3. Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметров Номинальный диаметр проволок, мм
1 1.1 1.2 1.3 1.4
Конструктивные:
Наружный диаметр (размеры), мм 2.6 2.7 2.8 2.9 3
Расчетная масса длины1 км, кг 18 18.5 19 19.5 20
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом 0.22 0.18 0.15 0.13 0.11
Длина нагревательной секции, (для 220 В, м 80 95 110 125 140

Схема подключения, оборудование для подогрева

Подогрев залитого бетона, проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

Характеристика Величина
Номинальная мощность, кВА 80
Напряжение питание питания, три фазы, В 380
Напряжения ступеней переключения стороны нагрузки (СН), В 55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А 520
Ток на СН режимов 75, 85, 95 А 471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещения Мощность Вт/м 2
Нежилые 110÷120
Жилые 110÷130
Сантехнические 120÷150
Неотапливаемая лоджия 180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м 2 .

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м 2 , имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

  1. Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м 2 , Вт: 10*120=1200;
  2. Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
  3. На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
  4. Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
  5. Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
  6. Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
  7. Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
  8. Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

  1. 60 метров провода ПНСВ 1,2;
  2. Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

  • Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
  • Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
  • Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней;
  • Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
  • Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
  • Все размеченные «Холодные концы» после укладки должны находиться у одного края;
  • Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
  • Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.
  • Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

    После полного высыхания использование подогрева полов или стен не представляет опасности.

    Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

    Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

    Применение

    Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

    Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

    • не обеспечена достаточная теплоизоляция монолита и опалубки;
    • монолит слишком массивен, что затрудняет его равномерный прогрев;
    • низкая температура окружающего воздуха, при которой замерзает вода в растворе.

    Характеристики провода

    Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
    Кабель ПНСВ обладает следующими техническими характеристиками:

    • Удельное сопротивление составляет 0,15 Ом/м;
    • Стабильная работа в температурном диапазоне от -60°C до +50°C;
    • На 1 кубометр бетона расходуется до 60 м провода;
    • Возможность применения до температур до -25°C;
    • Монтаж при температурах до -15°C.

    Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

    Технология прогрева и схема укладки

    Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

    Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

    К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

    Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

    1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
    2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
    3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

    При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

    Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

    Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

    Расчет длины

    Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

    В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

    При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

    Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

    Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

    «>

    Laticrete Strata Теплый пол Кабель 220В. Направление подрядчиков

    Laticrete Strata Heat 240V Wire

    Роскошный Strata Heat Wire от Laticrete для вашего комфорта можно использовать на многих различных напольных покрытиях.


    Преимущества

    • Компонент пожизненной гарантии системы Laticrete
    • Различное расстояние между проводами позволяет получать переменную тепловую мощность, которую можно распределять или собирать вместе

    Подходящие подложки
    • Только внутренние горизонтальные поверхности
    • Hydro Ban Board
    • Бетон
    • Засыпки из строительного раствора
    • Фанера для наружного клея
    • Существующая керамическая плитка и камень
    • Цемент Terrazzo
    • Цементная подложка

    См. Таблицу преобразования для кабеля в квадратных футах ниже


    Ограничения
    • Только установка полов внутри помещений
    • Клеи / мастики, растворы и растворы для керамической плитки, брусчатки, кирпича и камня не заменяют гидроизоляционные мембраны

    Расстояние между подогревом пола

    Покрытие зависит от выбранного рисунка расстояния между кабель.

    • Стандартное покрытие — 17 Вт на квадратный фут с расстоянием между стойками 3/2/3 в системах отсоединения

    Возврат

    *** В дополнение к нашей обычной политике возврата, обратите внимание, что отопление Провода не подлежат возврату, если пломба сломана и товар не в новом состоянии.


    Номер позиции Длина кабеля (футы) Системы разъединения
    3-2-3 Расстояние между штифтами
    Системы разъединения
    Расстояние между 3 штифтами
    Системы отсоединения
    Расстояние между 4 штифтами
    Свободно проложенный кабель
    Расстояние 2 дюйма
    Свободно проложенный кабель
    Расстояние 4 дюйма
    Свободно проложенный кабель
    Расстояние 6 дюймов
    0802-0083-4 83 фута Зона покрытия 21 кв. Фут 25 кв. Футов 33 кв.м 14 кв.м 21 кв.м 28 кв.м
    0802-0100-4 100 футов Покрытие 25 кв.м 30 кв.м 40 кв.м 17 кв. Футов 25 кв. Футов 33 кв. Футов
    0802-0133-4 133 футов Покрытие 33.5 кв. Футов 40 кв. Футов 53 кв. Футов 22 кв. Футов 33 кв. Футов 44 кв. Футов
    0802-0166-4 166 футов Покрытие 41,5 кв. Футов 50 кв.м 67 кв.м 28 кв.м 42 кв.м 55 кв.м
    0802-0200-4 200 футов Покрытие 50 кв.м 60 кв.м 80 кв. Футов 33 кв. Футов 50 кв. Футов 66 кв. Футов
    0802-0233-4 233 футов Покрытие 58.5 кв.м 70 кв.м 93 кв.м 39 кв.м 58 кв.м 77 кв.м
    0802-0266-4 266 футов Покрытие 66,5 кв.м 80 кв.м 107 кв.м 44 кв.м 66 кв.м 88 кв.м
    0802-0299-4 299 футов Покрытие 75 кв.м 90 кв.м 120 кв. Футов 50 кв. Футов 75 кв. Футов 100 кв. Футов
    0802-0332-4 332 футов Покрытие 83.5 кв.м 100 кв.м 133 кв.м 55 кв.м 83 кв.м 111 кв.м
    0802-0415-4 415 футов Покрытие 104 кв.м 125 кв. Футов 167 кв. Футов 69 кв. Футов 104 кв. Футов 138 кв. Футов
    0802-0498-4 498 футов Покрытие 125 кв. Футов 150 кв. Футов 200 кв. Футов 83 кв. Футов 124 кв. Футов 166 кв. Футов
    0802-0581-4 581 фут Покрытие 146 кв. Футов 175 кв. Футов 233 кв. футов 97 кв. футов 145 кв. футов 194 кв. футов
    0802-0664-4 664 футов Покрытие 166.5 кв. Футов 200 кв. Футов 266 кв. Футов 111 кв. Футов 166 кв. Футов 221 кв. Футов
    0802-0747-4 747 футов Покрытие 187,5 кв. Футов 225 кв. Футов 300 кв. Футов 124 кв. Футов 187 кв. Футов 249 кв. Футов
    0802-0830-4 830 футов Покрытие 208,5 кв. Футов 250 кв. Футов 333 кв. Футов 138 кв. Футов 207 кв. Футов 276 кв. Футов

    Все о напряжении: когда использовать 120 В vs.240 В для изделий с подогревом пола

    Когда дело доходит до напряжения, большинству из нас не нужно задумываться, пока мы не поедем за границу или не сделаем покупки для крупной бытовой техники. Но при выборе ковриков или кабелей для теплого пола важно иметь базовое представление о напряжении, чтобы вы могли найти правильный продукт, который обеспечит вам долгие годы безотказной работы. Но как выбрать между 120 В и 240 В? Вы можете обратиться к онлайн-форуму и получить доброжелательный, но плохой совет, который может привести к дополнительным расходам.Вместо этого прочтите это руководство, которое поможет вам выбрать правильное напряжение для вашего проекта теплого пола.

    Напряжение такое же, как у мощности?

    . Номинальное напряжение продукта не указывает, сколько энергии оно потребляет. Напряжение — это просто разница в потенциальной электрической силе между двумя точками. Но что это значит? Часто используется аналогия, чтобы сравнить электричество с водой в ваших трубах дома. Вода внутри вашего водонагревателя почти не движется, пока вы не откроете кран.Когда вы включаете горячую воду в кране, вода течет из водонагревателя по трубам в раковину. Давление воды — это напряжение (В), управляющее скоростью и силой, с которой вода вытекает. Количество протекающей воды будет силой тока (I). А мощность (P) в ваттах — это напряжение, умноженное на силу тока, что указывает на потребляемую мощность. Эта полезная формула позволяет рассчитать ватт: P = V x I.

    Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем на 120 В?

    Нет, нет, нет и нет .Это большое заблуждение, которое всплывает на форумах в Интернете. Допустим, вы берете две системы матов одинаковой площади в квадратных футах, одну 120 В, а другую 240 В. Если они спроектированы с одинаковой мощностью в ваттах на квадратный фут (промышленный стандарт — 12 Вт / кв.фут), оба продукта будут потреблять одинаковую мощность и одинаковую мощность. Это связано с тем, что система на 120 В потребляет вдвое больше ампер на квадратный фут, чем система на 240 В, а система на 240 В потребляет половину ампер на квадратный фут системы на 120 В. Закон Ома гласит, что при уменьшении напряжения пропорционально возрастают токи.Например, предположим, вы хотите отапливать площадь в 100 квадратных футов. Согласно спецификациям производителя, мы знаем, что обе системы потребляют около 1200 Вт, и нам известно напряжение, поэтому мы находим усилители по формуле: V x I = P или P / V = ​​I. (Эта формула является частью Закон Ома, который требует также значения сопротивления R ):

    240 В 120 В
    1200 Вт / 240 В = 5,0 А 1200 Вт / 120 вольт = 10 ампер

    Таким образом, хотя 240V звучит так, будто у него вдвое больше мощности, он генерирует такое же количество тепла (ватт) на квадратный фут, что и система 120V, нагревается с той же скоростью и будет стоить примерно столько же за квадрат ногой для обогрева пола.А для стандартных источников питания на 120 и 240 В подходящие продукты одинаково эффективны (от 120 до 120 В против 240 В против 240 В).

    Должны ли кабели или маты соответствовать напряжению источника питания?

    Есть . Ниже мы рассмотрим почему, но если есть один важный вывод о напряжении и тепле пола, это то, что напряжение вашего мата или кабеля должно как можно точнее соответствовать напряжению вашего источника питания. Почти во всех домах в США и Канаде есть электрические панели на 120 и 240 В переменного тока.Если вы хотите использовать существующую схему, выберите то, что доступно. Если вы используете новую электрическую цепь, а пол с подогревом меньше 120–150 квадратных футов, мы всегда рекомендуем 120 В. Вы можете выбрать 240 В для новой схемы для небольших участков, но это будет стоить вам дороже и займет дополнительный слот на вашей панели. В общем, площадь обогреваемой площади является одним из основных факторов при выборе продуктов на 120 и 240 В, о которых мы поговорим дальше.

    Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

    At Warm Your Floor мы рекомендуем системы на 120 В для отапливаемых помещений менее 150 квадратных футов (при 12 Вт / кв.фут) и системы на 240 В для отапливаемых территорий более 150 квадратных футов.Причина этого в том, что один термостат может регулировать 15 ампер. Используя цифры в предыдущем вопросе, системы на 120 В потребляют более 15 А на площади 150 квадратных футов, поэтому производители предлагают системы на 240 В для больших площадей. Используя приведенный выше пример, система на 240 В может нагревать до 300 квадратных футов и по-прежнему управляться одним термостатом.

    Иногда источник питания потребителя имеет нестандартное напряжение. Некоторые товары для улицы Warm Your Floor можно заказать у производителя (SunTouch и Nexans — два) в соответствии с конкретными требованиями.Это подводит нас к следующему вопросу…

    Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

    Мы рассмотрели тот факт, что вам нужно согласовать напряжение источника питания с напряжением коврика, но что произойдет, если коврик на 240 В будет подключен к источнику питания на 120 В?

    Коврик SunTouch мощностью 12 Вт на квадратный фут выделяет только 25% тепла. Это будет неэффективно для обогрева пола.

    Обратный случай, подключение продукта 120 В к источнику питания 240 В, приведет к перегрузке системы, вызывая повреждение мата и термостата, преждевременный выход из строя и дорогостоящую переустановку:

    Увеличив тепловую мощность в 4 раза по сравнению с нормальной!

    Но в особых случаях может потребоваться рассогласование напряжений между источником питания и изделиями для теплого пола.Стандартные напряжения, которые несет Warm Your Floor, составляют 240 В и 120 В, но у некоторых клиентов есть внутренние блоки питания с номинальным напряжением 208 В. В этом случае изделие с более высоким напряжением и номиналом 240 В может быть подключено к источнику питания с более низким напряжением на 208 В, но выделяемое тепло (ватт на квадратный фут) будет уменьшено на 25 процентов при работе на 75% мощности. Чтобы найти это число, мы разделим меньшее напряжение на большее и возведем результат в квадрат:

    (208 В / 240 В) ² = 0,75 = 75%

    Чтобы компенсировать это сокращение на 25%, некоторые производители рекомендуют располагать кабели немного ближе друг к другу, поэтому для обогрева меньшей площади потребуется больше кабеля.Но этот метод ограничен максимальной нагрузкой на термостат 15 А. И это работает не со всеми продуктами, поскольку некоторые производители требуют заданного расстояния между кабелями. Мы можем порекомендовать изделия для теплого пола, которые обеспечивают большую ватт на квадратный фут, чтобы компенсировать это снижение. Но обязательно проконсультируйтесь с квалифицированным электриком, который поможет вам спланировать компоновку, которая безопасно и эффективно отвечает вашим потребностям.

    Есть еще вопросы? Свяжитесь с нами сегодня, и мы поможем вам найти подходящие продукты для вашего проекта теплого пола.

    Danfoss LX Mats и LX Cable Системы обогрева полов

    Семейство кабелей и матов Danfoss для обогрева пола обладает уникальными преимуществами:

    • Настоящая 20-летняя непропорциональная гарантия, включая трудозатраты!
    • Выбор нескольких элементов в соответствии с вашими потребностями
    • Несколько вариантов термостата в соответствии с вашими потребностями
    • Простая и гибкая установка
    • Прочная конструкция
    • Устраняет ЭМП (электромагнитные поля)
    • Бесшумный, 100% эффективный, автоматический и безопасный
    • Снижение материальных и эксплуатационных затрат

    LX Раскатывающийся мат

    Система обогрева пола с выкатным матом Danfoss «LX» представлена ​​в широком ассортименте размеров на 110 В и 220 В, которые можно комбинировать для любого проекта.Это самый простой и инновационный систему вы найдете.

    Эта система обогрева пола имеет эксклюзивную самоприклеивающуюся сетку Danfoss с обеих сторон мата. Раскатайте мат, он остается на месте, а его толщина составляет всего 1/8 дюйма. Разрежьте сетку, переверните мат, чтобы вернуть его, и у вас все еще останется липкая сторона вниз, без скрепок или скоб с обеих сторон мата.

    Комплекты кабелей LX

    Наборы кабелей «LX» позволяют настраивать компоновку.Вы можете установить элемент вокруг островов, полуостровов, ванн, шкафов или туалетов или в любой форме по вашему желанию. В каждый комплект нагревательных элементов входит напольная обвязка, облегчающая установку. Для более замысловатого дизайна кабельная стяжка также доступна в бухтах 15 и 75 футов.


    При использовании в сочетании с кабельной системой LX, описанной выше, система изолированных панелей Danfoss REFLECT может быть установлена ​​под конструкционным деревом или ламинатом.Панели REFLECT — это идеальное сочетание утепленного черного пола внизу и поверхности теплопередачи наверху. Такая конструкция обеспечивает оптимальную теплоотдачу повсюду с добавленной высотой пола всего на 1/2 дюйма. Изолированные панели REFLECT — это революционная система, которая устраняет необходимость в строительном растворе или самовыравнивающейся смеси, которые обычно требуются для заделки элемента при установке под плавающими полами. Панели REFLECT представляют собой идеальное решение для недорогого, быстрого и простого монтажа эффективной системы электрического обогрева пола.

    Кабели Danfoss для обогрева пола «TX» используются в качестве аккумуляторов тепла в жилых, коммерческих и промышленных помещениях. Линия TX производит больше ватт на фут, что, в свою очередь, позволяет использовать меньше кабеля при более низких затратах на материалы при использовании более прочного нагревательного элемента. Их можно установить в новые залитые изолированные бетонные плиты, глиняные или песчаные грунты, где используется большая масса.

    Используемые вместе с цифровыми 7-дневными полностью программируемыми термостатами и элементами управления Danfoss, эти маты и кабельные системы могут быть установлены в бетоне или под любым типом каменной или цементной поверхности, а также на плавающем полу с помощью REFLECT для эффективного, даже система обогрева полов или первичного отопления.

    Узнайте, сколько стоит теплый пол

    Система лучистого теплого пола — отличное решение, которое очень упрощенным способом обеспечит теплом различные участки здания.Это может быть рентабельным способом обогрева помещения с использованием меньшего количества энергии, чем традиционные методы и другие альтернативы обогрева. Но какова реальная стоимость электрических полов с подогревом?

    Факторы, которые следует учитывать при расчете затрат

    Чтобы определить, сколько будет стоить лучистый пол с подогревом, важно проанализировать уровень изоляции участка, на котором будет установлена ​​система. Также учитывайте количество отверстий, таких как окна и двери, и наличие других источников тепла, которые можно использовать в комнате.Иногда системы такого типа используются только в качестве дополнительных средств для поддержания тепла в комнате. Также важно учитывать, является ли установка новой или является частью проекта модернизации.

    Стоимость установки водяного теплого пола

    В зависимости от типа установки стоимость будет варьироваться от 7 до 19 долларов за квадратный фут. Многие факторы, в том числе указанные выше, будут определяющими при определении стоимости строительства. Как правило, новые системы будут дешевле, поскольку весь требуемый материал можно установить в бетонную плиту, а не устанавливать в процессе модернизации.

    При новом строительстве требуемые материалы будут стоить около 6 долларов за квадратный фут, но без учета источника тепла. Система электрического лучистого теплого пола будет более дорогостоящей в эксплуатации, чем водяная система водяного теплого пола.

    Одним из ключевых факторов в процессе оценки является доступность чернового пола, и он также будет зависеть от того, сколько крыши и пола будет снято в процессе установки. Тонкий электрический коврик, установленный в тонко застывший цемент, будет стоить от 500 до 600 долларов за ванную комнату среднего размера, и он будет работать менее чем на 10 центов в день.В среднем подрядчики взимают от 1700 до 4800 долларов за установку систем лучистого теплого пола. Некоторые другие важные факторы, которые следует учитывать:

    • Стоимость материалов и доставки
    • Стоимость защиты конструкции и помещения, в котором будет производиться установка.
    • Стоимость монтажа системы теплого пола
    • Затраты, связанные с очисткой и вывозом мусора
    • Страхование, накладные расходы, мобилизационные и почасовые ставки.

    Стоимость материалов системы отопления

    Затраты на материалы могут варьироваться в зависимости от производителя, но не в Канарзее.com, мы получили следующие цены и товары:

    • Электрический датчик теплового излучения, 8 футов — 21,95 долл. США за штуку
    • Электрический термостат излучающего тепла, программируемый 5–2 дня — 25,64 доллара США за штуку
    • Нагревательный кабель для электрических труб, 9 футов, 110 В ~ 120 В, 50 Вт — 24,86 долл. США за штуку
    • Нагревательный кабель для электрических труб, 40 футов, 110 В ~ 120 В, 220 Вт — 41,60 долл. США за штуку
    • Электрический коврик площадью 5 кв. Футов, 110 ~ 120 В — 60 долларов США за штуку
    • Коврик с электрическим лучистым обогревом площадью 15 кв. Футов, 110 ~ 120 В — 90 долларов за штуку
    • 20 кв.футов. Комплект электрического лучистого тепла с программируемым термостатом на 5–2 дня, — 160,34 доллара США за штуку
    • Кабель для электрического излучения 60 кв. Футов (200 футов) 110 В ~ 120 В, 1100 Вт — 220 долларов США за штуку
    • Комплект электрического излучающего тепла площадью 100 кв. Футов с программируемым термостатом на 5–2 дня — 492,34 доллара США за штуку
    • Кабель электрического излучения площадью 140 кв. Футов (460 футов) 110 В ~ 120 В, 2530 Вт — 506 долларов США за штуку

    Это были некоторые из материалов, которые мне удалось найти на веб-сайте Canarsee. Обязательно сверьтесь с их последним прайс-листом.

    Тепловая лента против нагревательного кабеля

    В чем разница и какая мне нужна?

    (часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

    Мы все время разговариваем с людьми, которые просят нас «тепловую ленту», хотя на самом деле они ищут тепловой кабель , который также известен как нагревательный кабель, нагревательный кабель или нагревательный кабель. Путаница понятна: многие хозяйственные магазины продают комплекты для защиты от обледенения крыш, которые включают нагревательный кабель, но называют это «тепловой лентой».»(Если это то, что вы ищете, вы попали в нужное место; вы можете найти эти комплекты кабелей для обогрева крыши здесь.) Но, несмотря на сходство названий, есть разница! Есть несколько промышленных и научные приложения, где вы можете использовать одно, но большинство приложений явно требуют того или другого. На этой странице обсуждаются различия между тепловой лентой и нагревательным кабелем, а также некоторые приложения, в которых следует использовать то или другое, и вы найдете ссылки на страницы, на которых вы можете приобрести наши тепловые ленты и тепловые кабели.У нас также есть информация об аналогичном, менее известном, но очень полезном продукте — нагревательных шнурах .

    Конечно, если у вас есть какие-либо вопросы о продуктах или вашем приложении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните контактную форму, и мы будем рады вам помочь.

    Быстрое сравнение

    Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
    Нагревательный кабель Нагревательная лента Нагревательный шнур
    Более низкие значения плотности мощности и температуры, с максимальными температурами в диапазоне от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
    Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
    Довольно жесткая (примерно такая же гибкая, как садовый шланг), но очень хорошо подходит для наматывания спирали вокруг труб. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
    Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
    Многие стили можно обрезать по длине и добавить концы в поле. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

    Нагревательный кабель

    Нагревательный кабель

    больше похож на стандартный двухжильный домашний кабель (тип NM или Romex ™) и далеко не так гибок, как тепловая лента — большинство разновидностей гибкости примерно так же гибки, как садовый шланг.Жесткость связана с одним из основных отличий между ними и тепловыми лентами: нагревательные кабели заключены в корпус, который защищает нагревательные элементы и означает, что вы можете использовать нагреватель в более широком диапазоне сред. Нагревательный кабель также может быть отрезан по длине и заделан электрическими соединениями, и фактически мы продаем его буквально за ногу. Существует два основных типа нагревательного кабеля:

    .

    Саморегулирующийся или саморегулирующийся нагревательный кабель изготовлен таким образом, чтобы он не превышал определенную температуру.(Это не означает, что он будет поддерживать нужную температуру без контроля температуры, только то, что он не перегреется и не сгорит. Название вводит в заблуждение многих людей — поэтому мы написали статью о том, что «саморегулирующийся» на самом деле означает. Мы рекомендуем по крайней мере базовый термостат.) Они находятся на нижнем конце диапазона температур, со стилями, подходящими для приложений от до 250 ° F. Доступны версии на 120 и 240 В; последний также может работать при 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

    Нагревательный кабель постоянной мощности , напротив, не контролирует собственную температуру, поэтому для него требуется контроллер.Он доступен для более высоких температур, со стилями до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он выпускается в нескольких вариантах, каждая из которых имеет свои преимущества. Чтобы упростить выбор, воспользуйтесь этой таблицей:

    Общего назначения Суровые условия
    высокотемпературный
    Стекловолокно
    высокотемпературный
    Полиимид
    высокотемпературный
    Максимум
    температура экспозиции.
    400 ° F
    204 ° С
    500 ° F
    260 ° С
    500 ° F
    260 ° С
    500 ° F
    260 ° С
    В наличии
    мощность
    3, 5, 8, 12 Вт / фут
    10, 16, 26, 29 Вт / м
    4, 8, 12 Вт / фут
    13, 26, 39 Вт / м
    4, 8, 12 Вт / фут
    13, 26, 39 Вт / м
    4, 8, 12, 18 Вт / фут
    13, 26, 39, 59 Вт / м
    Сопротивление
    до влажности
    Отлично Отлично Хорошо Хорошо
    Сопротивление
    к химикатам
    Отлично Отлично Хорошо Хорошо
    Сопротивление
    к пламени
    Отлично Отлично Отлично Отлично
    Сопротивление
    к излучению
    От удовлетворительного к хорошему От удовлетворительного к хорошему Хорошо Отлично
    (гибкий после экспонирования
    на номер 10 9 рад)
    Образец
    приложения
    • Средняя химическая переработка
    • Пищевая промышленность
    • Водопровод
    • Мазут
    • Возврат конденсата
    • Управление высокотемпературным процессом
    • Асфальтовые заводы
    • Нефтеперерабатывающие заводы
    • Взрывоопасные и агрессивные среды
    • Сильный холод
    • Контроль вязкости
    • Управление высокотемпературным процессом
    • Электростанции
    • Нефтеперерабатывающие заводы
    • Взрывоопасная среда
    • Ядерная среда
    • Трубопроводы тяжелой нефти
    • Зоны, запрещенные к использованию галогенов
    • Линии с продувкой паром высокого давления

    Тепловая лента

    Тепловая лента — это продукт, который можно использовать в тех случаях, когда небольшие цилиндрические секции требуют высокой плотности мощности (что обычно также указывает на высокие температуры).Большинство тепловых лент доступно для версий на 120 В и 240 В с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт / дюйм², составляет от 4,3 Вт / дюйм² до 13,1 Вт / дюйм² для высоких частот. -температурные версии. Тепловая лента — это изделие с постоянной мощностью, в отличие от саморегулирующихся изделий, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ней какой-либо регулятор температуры.

    Что касается размеров , одно из самых больших различий между нагревательной лентой и нагревательным кабелем заключается в том, что тепловая лента продается фиксированной длины — наша длина составляет от 2 до 20 футов, в зависимости от стиля.Вы не можете обрезать тепловую ленту по длине, за исключением тепловой ленты, нарезанной по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше).

    У нас есть несколько различных разновидностей тепловых лент для широкого спектра применений:

    • Тепловые ленты из силиконовой резины являются хорошей тепловой лентой для приложений, работающих при температуре до 450 ° F, и обладают химической и влагостойкостью. (Обратите внимание, это не означает, что они химически и влагостойкие; их нельзя погружать! ) Они также доступны
    • Тепловые ленты с изоляцией из стекловолокна поставляются без элементов управления — без встроенного термостата.Они доступны в нескольких различных конфигурациях:
    • Тепловые ленты из Samox ™, высокотемпературного тканого материала, доступны для применения при температуре до 1400 ° F и представлены в двух вариантах:

    Нагревательные шнуры

    Нагревательные шнуры очень похожи на нагревательные ленты, но имеют округлое поперечное сечение. Это уменьшает открытую поверхность и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо менее прост, если его неточно обернуть.Нагревательные ленты Ленты необходимо наматывать очень осторожно, чтобы обеспечить постоянный контакт всей плоской ширины ленты с нагреваемой поверхностью. Если нагревательная лента включена, когда часть ее подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была изогнута во время упаковки, — эта часть не сможет передать свое тепло другому объекту, и все это тепло накапливается в ленте и перегревает ее. Греющий шнур круглый, не перекручивается и не имеет плоских сторон.(Тем не менее, вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым объектом, иначе существует вероятность перегрева.)

    Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами, чтобы узнать цену), и у нас есть запасные нагревательные шнуры, которые доступны в двух стилях:

    Итак, какой из них подходит для моего приложения?

    Если, прочитав это, вы все еще не уверены, какой тип нагревателя лучше всего подходит для вашего приложения, или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип, вы всегда можете войти. свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу info @ oemheaters.com. Будем рады помочь.

    тепла — Могу ли я использовать постоянный ток для прокладки провода подогрева пола?

    Могут ли быть побочные эффекты от постоянного напряжения постоянного тока, например в углеродно-полимерном материале саморегулирующихся нагревательных кабелей? Является может случиться что-то плохое, возможно, что-то похожее на подключение электролитического конденсатора с неправильной полярностью? Может кто-нибудь подумайте о чем-нибудь еще, что следует учитывать для такого рода система?

    Мой старый приятель из колледжа был обеспокоен тем, что пластиковый полимер резистор в двухпроводном нагревательном кабеле со временем ионизируется, когда Применяется постоянный ток, который в конечном итоге превращает пластмассовый резистор в короткое замыкание. схема.Этого я, очевидно, хотел бы избежать, но есть ли правда к его заботе?

    Вероятно, нет, если ваш нагревательный кабель выглядит так, как тот, что показан ниже, вероятно, он имеет изоляционный материал из ПВХ (возможно, более старый кабель), или вариант полиэтилена, или вариант тефлона или тефлона. Все эти материалы широко используются как для постоянного, так и для переменного тока, я также не знаю ни одного пластикового изоляционного материала, который не подходит как для постоянного, так и для переменного тока.

    Если нагревательный кабель состоит только из одного проводника (который, вероятно, старше) и не имеет экрана, то вам, вероятно, не придется беспокоиться и об изоляции, поскольку изоляция не заботится о том, изменяется ли поле.

    Одной из проблем, которая может возникнуть в результате использования неэкранированного провода с двойной изоляцией, является коррозия, но это произойдет независимо от полярности. Если изоляция нарушена и происходит гальваническая коррозия, не имеет значения, используете ли вы постоянный или переменный ток, это произойдет в любом случае. (Вот почему новые кабели имеют двойную изоляцию)

    Эти провода обычно имеют два проводника с экраном и могут быть подключены к одному концу провода, другой конец закорочен, чтобы обеспечить путь для обратного тока через оба провода.

    Обычно идентифицирующая информация напечатана на кабеле, например, модель и производитель. Можно связаться с производителем, чтобы узнать, что это такое, но весьма вероятно, что это один из перечисленных выше материалов.

    Наибольшее беспокойство вызывает перегрев кабеля из-за перенапряжения, так как некоторые из этих материалов рассчитаны только на 120 ° C. Опять же, любая информация о кабеле будет полезна.

    Источник: https: // www.thermosoft.com/en-US/radiant-under-floor-heating/for-tile-ceramic-stone/installation

    Источник: https: //www.heatingelementsplus.com/heat-trace-cable/pvc-pex-pipe-heat-trace-cable.html

    (сшитый означает вариант полиэтилена)

    Кабели также обычно имеют экран, который следует заземлить в случае короткого замыкания внутри кабеля.

    Также было бы разумно не использовать инвертор, но вам все равно нужно использовать трекер MPPT, чтобы убедиться, что вы получаете оптимальную эффективность от своих солнечных панелей и согласовываете нагрузку с источником.Для преобразования постоянного тока в постоянный доступны трекеры MPPT. В противном случае вы будете зависать в конце спектра с низким энергопотреблением (красный кружок), потому что нагревательный элемент представляет собой нагрузку с низким сопротивлением. (шкалы мощности и напряжения будут меняться в зависимости от вашей системы, поэтому ось графика иная, но форма кривой такая же).

    Может быть полезно измерить нагрузку измерителем в режиме Ом, чтобы найти сопротивление. Затем возьмите напряжение, при котором вы хотите запустить нагреватель, и найдите ток (V / R = I).Текущий может помочь вам определить размер вашего трекера MPPT.

    Источник: https://www.homepower.com/maximum-power-point-tracking-mppt

    РЕДАКТИРОВАТЬ размер солнечных элементов

    Во-первых, эти расчеты (или любая другая информация в этом посте) являются всего лишь руководством и не должны использоваться в качестве проектной информации. Вам следует выполнить свои собственные расчеты и понять разветвление вашего собственного дизайна или попросить кого-нибудь, кто имеет право сделать так.

    Если нагрузка составляет 1000 Вт при 230 В, то это будет ~ 53 Ом.Важно не превышать номинальное напряжение провода, поэтому 8 модулей TSM-PD05.08D будут иметь напряжение 229В. Линия нагрузки показана ниже, поэтому, что касается нагрузки, вы можете уйти, не имея трекера MPPT. Но я бы все равно получил один, чтобы убедиться, что нет проблем с перенапряжением.

    ProLine Radiant Heat — Как работают системы снеготаяния

    Системы снеготаяния

    ProLine являются одними из самых надежных доступных систем. С участием первоклассные компоненты и непревзойденные гарантии производителя, домовладельцев и профессиональные подрядчики знают, что они устанавливают лучшее, имея дело с ProLine Radiant.


    Обзор системы снеготаяния

    Нагревательный кабель укладывается перед заливкой бетона (или горячего асфальта). Кабель ProLine есть доступны в виде матов, которые можно легко раскатать во время установки. Потому что кабель Предварительно разнесенные маты обеспечивают оптимальную производительность, а также быструю и простую установку. Прочный кабель можно прокладывать в бетоне, асфальте, строительном растворе, брусчатке или в тонком слое.


    Компоненты системы снеготаяния:

    Кабель излучающего тепла (на катушках или в матах)

    Система лучистого таяния снега

    ProLine использует высококачественный и очень прочный кабель, который может выдерживают самые неблагоприятные природные условия и укладываются в горячий асфальт.Нагревательный кабель UL перечислен и состоит из двухжильного провода с изоляцией FEP / XLPE, полиолефиновой оболочки (обеспечивает гибкость и защиту от ультрафиолета). Кабель рассчитан на 220 ° F и имеет минимальную Гарантия 10 лет. Кабель лучистого нагрева ProLine рассчитан на выработку 30-50 Вт на квадратный метр. футов и имеет самое быстрое время отклика среди всех систем снеготаяния на рынке. В нагревательный кабель устанавливается в бетон, асфальт или под брусчатку.

    Кабель излучающего тепла

    Излучающий снежный коврик ProLine — один из самых удобных и простых в установке. Доступны решения для лучистого тепла.Прочный нагревательный коврик поставляется с тепловым кабелем. который предварительно разнесен, что обеспечивает простую и правильную установку.

    Разработан для легкой установки обогреваемых систем проезжей части и пешеходных дорожек, прочный излучающий Нагревательный мат — идеальное решение практически для любых сложных задач по таянию снега на открытом воздухе. Предварительно проложенный кабель можно быстро развернуть по площади для нагрева, а затем прикрепить к remesh, что делает коврики для плавления снега ProLine популярным выбором как среди домовладельцев, так и среди подрядчиков.

    Устройство активации (датчик снега)

    Устройство активации (например, датчик снега, установленный на тротуаре или антенне) автоматически срабатывает. контроллер, который затем активирует систему таяния снега при обнаружении влаги и холода. температуры. Главный блок управления — это то, что передает питание на нагревательный элемент (кабель) под ним. бетон, который равномерно распределяет тепло по окружающей среде, эффективно растапливая снег и лед.

    Блок управления снеготаянием / Панель контакторов

    В системах снеготаяния используется датчик снега, устанавливаемый на антенне, или датчик, устанавливаемый в земле.В системах с установленным в земле устройством активации используется небольшой блок управления NEMA 1. Эти контроллеры обычно крепятся на стене в гараже. Примерный размер блока управления 6х3,5 дюйма. Можно даже управлять контроллером от внешнего сигнала (дневной / недельный таймер, GSM-модуль или другой источник сигнала). Компактный ProLine блок управления может быть включен / выключен (режим ожидания) и система отопления может быть принудительно включена в тех случаях, когда ветер сдувает снег на подъездную дорожку или образует лед в местах из-за ветра или тени.

    Несмотря на передовые технологии блока управления, компактные размеры и простоту использования, он также представляет собой прорыв в том, что это устройство значительно дешевле, чем большинство других промышленных контроллеров.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
