Прокладка кабеля в пнд трубе: Особенности применения ПНД труб для кабеля

Содержание

Прокладка кабеля в земле при помощи пнд трубы

Прокладка кабеля в земле необходима для оборудования коммуникаций различного назначения. В промышленных масштабах сотни метров проводов тянут под дорогами, в черте города, на строящихся объектах и других площадках, нуждающихся в электричестве. Также прокладка кабеля в земле часто проводится в бытовых условиях, на даче или приусадебном участке. Укладка под грунт, особенно когда проводки много, может стать серьёзной проблемой, если не владеть технологией. К счастью, сегодня известно и опробовано множество способов, один из них, использование в качестве футляра технической трубы.



Преимущества трубы из пнд



Труба из полиэтилена низкого давления или сокращённо ПНД отличается малым весом, хорошей гибкостью и долговечностью. Она гладкая, чёрного цвета с небольшими вкраплениями. Производство такой трубы основано на принципах переработки вторичного сырья. Это может быть упаковочная плёнка, пластиковые пакеты, бутылки и другие изделия из полиэтилена. Из них получают гранулы, небольшие частицы одинакового размера.



Такое сырьё легко перерабатывается. Попадая в экструдер, гранулы нагреваются и тянуться до нужной формы. Диаметр, толщина стенки выбираются заранее, под них настраивают линию. Готовые трубы охлаждаются и распределяются по партиям. В бухты наматываются типоразмеры до 75 включительно, остальные в отрезках по 12 метров.



Почему выбирают пнд трубу



Низкая цена

Быстрая транспортировка

Простой монтаж







Хранение пнд трубы перед прокладкой не требует серьёзных вложений. Достаточно найти место, скрытое от солнечных лучей, так как на жаре полиэтилен становится мягким. Как говорят монтажники, стенка начинает плыть. В итоге вместо положенных, например, 20-23 миллиметров, вы получите трубу с проходом 25, а то и все 30 миллиметров. Поэтому лучше не рисковать, и помещение выбрать заранее.



Этапы грунтовой прокладки кабеля



Прежде всего нужно внимательно осмотреть провода. Они должны быть цельными, без вмятин и других видимых дефектов. В противном случае, ваши усилия окажутся напрасными. Поврежденные коммуникации не спасёт ни одна оболочка.



После проверки, приступают к разметке участка, затем роют траншею. В ней не должно быть больших камней, мусора, стекла и прочих инородных предметов. Основание желательно засыпать слоем песка 5 или 10 сантиметров. В подготовленную нишу помещают трубу и выполняют протяжку. Наиболее качественно это получается со специализированными устройствами заготовки каналов.





Однако обычным мастерам достать эти приспособления сложно, тем более с объёмом более 100 метров. В ход идут самые разные вещи, от лески, детской погремушки и пылесоса до арматуры и жидкого мыла.





Когда проводов мало, и они располагаются по прямой линии, как на видео, то рациональнее будет разрезать трубу и вручную протолкнуть кабель. При большей длине рекомендуют применять капроновые нити, металлическую проволоку. Их опускают внутрь и тянут вместе с проводкой.





Специалисты советуют не брать для монтажа силовых сетей муфты и другие фитинги, а делать коммуникацию цельной. Соединения могут нарушить герметизацию. Это утверждение справедливо для открытой местности. При выводе сети в помещение без соединительных деталей не обойтись.



В конце трубу засыпают песком и грунтом на 15 сантиметров. Также необходимо обозначить место. Для этого подойдёт сигнальная лента.







Бестраншейная прокладка кабеля



Технология горизонтального бурения создана для монтажа кабельных конструкций в труднодоступных местах. Применяют её в основном коммунальные службы. Суть заключается в щадящем воздействии, не нарушающем поверхностных слоёв почвы. Сначала изучают её состав и получают разрешение на работы, далее придерживаются следующей схемы



1. Бурят первичную скважину

2. Головкой со встроенным скосом и отверстиями подачи заполняют пространство особым раствором, предотвращающим обвалы грунта

3. Риммером увеличивают проход скважины

4. Буровой установкой затягивают пнд трубу.







Процесс не быстрый и довольно затратный в плане оборудования. Но тем не менее ГНБ остаётся одним из самых качественных методов подземной укладки кабеля. Главное, обратиться к профессионалам и не забывать о контроле.





Рассмотренные способы считаются наиболее эффективными и гарантируют сохранность кабеля. Система будет функционировать весь гарантийный период. Конечно, особое внимание стоит уделить подготовке и соблюдению последовательности действий.

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9 SDR 11 SDR 13,6 SDR 17 SDR 17,6 SDR 21 SDR 26
Наружный диаметр в мм
Толщина стенки в мм
16 2,0
20 2,3 2,0
25 2,8 2,3 2,0
32 3,6 3 2,4 2,0
40 4,5 3,7 3 2,4 2,0
50 5,6 4,6 3,7 3 2,4 2
63 7,1 5,8 4,7 3,8 3,6 3 2,5
75 8,4 6,8 5,6 4,5 4,3 3,6 2,9
90 10,1 8,2 6,7 5,4 5,2 4,3 3,5
110 12,3 10 8,1 6,6 6,3 5,3 4,2
125 14 11,4 9,2 7,4 7,1 6 4,8
140 15,7 12,7 10,3 8,3 8,0 6,7 5,4
160 17,9 14,6 11,8 9,5 9,1 7,7 6,2
180 20,1 16,4 13,3 10,7 10,2 8,6 6,9
200 22,4 18,2 14,7 11,9 11,4 9,6 7,7
225 25,2 20,5 16,6 13,4 12,8 10,8 8,6
250 27,9 22,7 18,4 14,8 14,2 11,9 9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2) Диаметр трубы (мм) Количество проводов (шт.)
95 и больше 63/63 3/2
70 63/50/63 3/2/4
50 50/50/63/63 3/2/5/4
35 50/40/63/50 3/2/5/4
25 40/32/50/50 3/2/5/4
16 32/32/40/40 3/2/5/4
10 32/25/40/32 3/2/5/4
6 25/20/32/32 3/2/5/4
4 20/20/25/25 3/2/5/4
2,5 16/16/25/20 3/2/5/4
1,5 16/16/20/20 3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм Внутренний диаметр, приведенный в мм Длина в бухте (м)
63 50,6 15
50 39,6 15
40 31,2 15
32 24,3 25
25 18,3 50
20 14,1 100
16 10,7 100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Подземная прокладка кабеля в пнд трубе. | Сергей Горбунов

Всем привет. С вами Горбунов Сергей и Канал Самостройщика СТРОЮ САМ.

Сегодня очень важная тема о вводе электричества в дом или, в частности как у меня, в баню. И хотел бы рассказать как сэкономить на подземной прокладке кабеля и в тоже время сделать все надежно, безопасно и герметично.

Я прокладывал кабель в пнд трубе. Особенно предпочтительно если вы прокладываете кабель от питающей линии к дому без отводов.

В моем случае ситуация усложнялась тем, что из дома у меня уже была закладная в пнд трубе, в которой был кабель NYM 3x2.5.

Пнд труба закопана в земле на глубине 0.5 м.

И в траншее, где проходит канализация кинул пнд трубу d25, провел ее в баню через закладную из канализационной трубы серой. Подробно описан узел разветвления кабеля из дома.

Очень ответственно отнесся к соединению и герметизации кабеля. Соединял кабель клеммниками ваго. Клеммные соединения изолировал термоусадочной пленкой navigator и все замотал изолентой.

Получилось два отвода: один на баню, другой на будущий гараж или навес.

Соединил провода клеммниками ваго.

Посмотрите как я сделал ответвления из пнд трубы.

Заизолировал контакты термоусадкой с помощью строительного фена.

Заизолировал контакты термоусадкой с помощью строительного фена.

Конечный результат который получился.

Конечный результат который получился.

P.S. Друзья, подписывайтесь на мой канал в ютубе, очень нужны грамотные советы, так как строю без опыта и знаний в теории нужна поддержка, тех кто поопытней и по профессиональнее!

Здоровая критика с объяснением что к чему очень приветствуется!

Просто у меня мало друзей кто строится или строителей по профессии. Все делаю на свой страх и риск! Прошу подписаться и поддержать! Переходите в видео и подписывайтесь или Ссылка на мой канал в ютубе здесь!!!
С вами был Сергей Горбунов и Канал самостройщика СТРОЮ САМ.

Расчет диаметра трубы для прокладки кабеля

Закладка кабеля в защитные пластиковые трубы производится, когда необходимо защитить кабель от воздействия блуждающих токов, агрессивных грунтов и от механических повреждений. Прокладка кабеля в ПНД (ПВХ) трубе часто практикуется при монтаже силовых линий.

В случае, если при прокладке кабеля пересекаются дороги, трубопроводы и прочие коммуникации, использование защитной пластиковой трубы является обязательным.

Наиболее распространенные виды труб, используемые для прокладки в них кабеля:

  • Бетонные

  • Железобетонные

  • Асбестоцементные

  • Керамические

  • Чугунные

  • Пластиковые (ПНД, ПВХ)

Наиболее практичными и распространенными являются электротехнические трубы ПНД, которые используются, как для телефонных кабелей, так и для силовых проводов и кабелей. Популярность данных трубы обуславливается невысокой ценой, удобством транспортировки (труба ПНД легкая) и монтажа, к тому же, трубы ПНД совершенно безвредны для окружающей среды и человека — не токсична и абсолютно взрывобезопасна.

И так, после того, как был определен тип трубы, который будет использоваться для прокладки кабеля, необходимо рассчитать внутренний диаметр ПНД трубы, подходящий для кабеля.

Как рассчитать условный диаметр электротехнической трубы ПНД для прокладки кабеля?

На практике используется 2 варианта расчета диаметра трубы. Назовем эти варианты нетривиально — простой и сложный:

  • Простой — не требует специальных расчетов и учета нюансов (тип кабеля, количество проводов в одной трубе, количество и величина поворотов, длина трассы и т.д.) прокладки кабеля. Данный способ, естественно, допускает некоторую погрешность в точном определении внутреннего диаметра трубы для прокладки кабеля.

  • Сложный — необходимы расчеты и определения группы и шифров сложности кабельной трассы, учет типа кабеля и т.д.

Простой способ расчета минимального диаметра трубы для прокладки кабелей и проводов

Расчет производится по формуле в зависимости от группы сложности прокладки (формула используется при прокладке одного кабеля в трубе):

  1. Группа I:

dвн ≥ 1,65*dкаб

Прямые участки 100 м. ; участки 75 м. с одним поворотом 90° или двумя большими углами; участки 50 м. с двумя углами 90° или тремя большими углами; участки 40 м. с тремя углами 90° или тремя большими углами; участки 30 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа II

dвн ≥ 1,4*dкаб

Прямые участки 75 м.; участки 50 м. с одним углом 90° или двумя большими углами; участки 30 м. с двумя углами 90° или тремя большими углами; участки 20 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа III

dвн ≥ 1,25*dкаб

Прямые участки 50 м.; участки 30 м. с одним углом 90° или двумя большими углами; участки 20 м. с двумя углами 90° или тремя большими углами; участки 10 м. с четырьмя углами 90° или пятью большими углами.

где dвн — внутренний диаметр ПНД трубы, мм, dкаб — наружный диаметр кабеля, мм

На практике большинство проектировщиков используют усредненный коэффициент — 1,4, без учета группы сложности

Важно: торговые организации и производители электротехнической трубы ПНД указывают в своих каталогах и прайс-листах внешний диаметр трубы: 16, 20, 25, 32, 40 и т. д. Расчет внутреннего диаметра трубы очень прост:

dвн= dнар-(e*2),

где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы.

Пример. Труба техническая ПНД 110х8,1 мм

110-(8,1х2) = 93,8 мм

Для расчета внутреннего диаметра трубы ПНД при прокладке в ней нескольких кабелей с одинаковыми или разными диаметрами используются следующие формулы:



Кликните для увеличения

где dвн - минимальный внутренний диаметр трубы, dкаб — диаметр кабеля (или его максимальный поперечный размер), dкаб1, dкаб2 и n1, n2 — диаметры кабелей и их количество. Для плоского кабеля в формулу необходимо подставить его ширину деленную на 2.

Для более детального расчета, при котором учитываются все нюансы прокладки кабеля в трубе, Вы можете воспользоваться инструкцией по монтажу электропроводок в трубах.

Труба пнд для прокладки кабеля в земле.

Как самостоятельно выполняется прокладка кабеля в трубах различного типа


Прокладка кабеля в ПНД трубе в земле: пошаговая видеоинструкция

Трубы ПНД чаще всего оснащены защитной гофрой, основным сырьем в производстве является полиэтилен. Негорючий или трудногорючий каналы изготавливают, смешивая антипирен и полиэтилен. Технические трубы гладкие и сделаны из одного слоя материала, несмотря на это присутствуют нужные параметры прочности и надежности, химической стойкости.

Как правильно проложить кабель в ПНД трубе в земле своими руками, рассказывают специалисты.

Плюсы применения ПНД труб

Хорошо, если бюджет строительства не ограничен, тогда можно обустроить кабель внутри металлического трубопровода. Однако в большинстве случаев стараются сэкономить, ПНД трубы отлично справляются с этой задачей. Почему технические трубы стоят дешево? В их состав входят отходы после производства, которые добавляют к полиэтиленовым компонентам. Такая технология минимизирует стоимость конечного продукта и значительно снижает расходы.

Какими еще преимуществами может похвастаться полиэтиленовый трубопровод?

  1. Сохранить кабель в ПНД трубопроводе удается в течение 50 лет.
  2. Чтобы соединить между собой отдельные участки полиэтиленовой гофры, нет необходимости использовать сварочный аппарат.
  3. Высокие электроизоляционные характеристики не требуют осуществления заземления.
  4. Небольшой вес материала.
  5. Даже при коррозии и влиянии агрессивной среды не нарушается целостность каналов.
  6. Температура, которую выдерживают трубы – от минус 25 до плюс 70 градусов, поэтому их можно прокладывать даже в регионах с особыми погодными условиями.
  7. При нагревании не выделяют в окружающую среду токсичные вещества.
  8. Чтобы проложить провод по изгибаемой траектории, достаточно приобрести стройматериал небольшого диаметра.

Как проложить своими руками технические трубы

Если возникла необходимость прокладки кабеля под землей, учитывайте такие правила:

  1. Необязательно ждать благоприятной погоды за окном, ПНД изделия можно укладывать даже при минус 30 градусах.
  2. Чтобы защитить кабель в траншее, рекомендуется сделать в общей глубине залегания 2 м бетонный канал, толщина которого варьируется от 80 до 100 мм.
  3. Если внизу уже обустроен фундамент, провод желательно зафиксировать прямо внутри.
  4. Точки соединения трубопровода необходимо хорошо герметизировать уплотнителями – это может быть сварка стык в стык или подсоединение компрессионных муфт.
  5. При прокладке под землей во избежание конденсата установите для его сбора протяжной канал.

Читайте также: Как осуществляется гидроизоляция труб и какие материалы выбрать

Пошаговая инструкция как проложить кабель в ПНД трубах

Полиэтиленовые трубы часто используют при проведении коммуникаций в частные дома или на земельный участок. Сначала удостоверьтесь в том, что целостность кабеля и оболочки не нарушена.

Пошаговая инструкция по обустройству кабеля внутри полиэтиленовых каналов в земле своими руками состоит из таких этапов:

  1. Наметьте при помощи колышек, где будет выкопана траншея, уходящая в грунт на нужную глубину.
  2. Выкопайте траншею, это можно сделать, вооружившись лопатой или при помощи техники.
  3. Разместите в траншее трубу необходимой величины и диаметра.
  4. Аккуратно протяните и распределите в траншее провод.
  5. Засыпьте трубу песком, толщина слоя должна достигать 10 см. Сверху присыпьте грунтом толщиной 15 см.
  6. Чтобы при появлении необходимости выполнить ремонтные работы, кабель можно было найти, не перерывая весь участок, пометьте участок сигнальной лентой.
  7. Если планируется вывод полиэтиленового трубного кабеля к зданию, предусмотрите фитинги.
  8. Если провод прокладывается по прямой линии, желательно запастись цельными отрезами диаметром от 4 мм и более. Чтобы затянуть электрическую проводку, в трубе располагают металлическую проволоку или протяжку, сделанную из капрона.

Можно ли обойтись без рытья траншеи

Кабельные каналы действительно реально проложить без рытья траншеи. Этот метод применяют на труднодоступных участках. Вместо траншеи осуществляют горизонтальное бурение. Но прежде чем приступать к бурению, необходимо провести исследования на предмет состава грунта и получить разрешение от специальной службы.

Прокладка кабелей в трубу насчитывает такие манипуляции:

  1. Осуществите бурение пилотной скважины.
  2. Расширьте скважину.
  3. Монтируйте полиэтиленовый канал с проводом, расположенным во внутренней плоскости.

Как происходит бурение пилотной скважины?

  1. Почва прокалывается при помощи скошенной спереди буровой головки.
  2. По мере заглубления в почву через отверстия в головке подается раствор, заполняющий скважину.
  3. Раствор призван охладить оборудование и снизить вероятность обвалов.

Последующее расширение скважины предполагает работу с триммером. Для затягивания необходима буровая установка.

Описанная технология подходит для профессионалов, наличие оборудования само по себе не дает возможности провести прокладку кабеля своими руками.

Видеоинструкция, как затянуть кабель в гофру, показана ниже:

trubymaster.ru

Трубы для прокладки кабеля в земле | Полезные статьи

Прокладка кабеля в земле довольно популярный способ монтажа линий, несмотря на высокие затраты. Воздушные линии постоянно подвергаются воздействию разных природных факторов, особенно сильно страда при сильных ветрах и обледенении. Ремонтные работы на линиях приводят к серьезным затратам, а ущерб от простоя предприятий, оставшихся без электроэнергии может исчисляться фантастическими суммами. Прокладка траншейным способом также имеет свои нюансы, требует привлечения землеройной техники и дополнительной защиты от случайных повреждений. Сегодня все чаще используются трубы для прокладки кабеля в земле, предохраняющие от воздействия грызунов, повышенной влажности, механического воздействия. Использование труб регламентируется СНиПами и ГОСТами, для каждого типа кабеля рекомендуются свои виды этих изделий. Так, для прокладки силового кабеля нельзя использовать стальные трубы, а для контрольного кабеля они вполне подходят. Спектр труб используемых для прокладки кабеляДолгое время для защиты проложенного в земле кабеля использовались только стальные и асбоцементные трубы. Недостатком первых из них являлось отсутствие защиты при пробое кабеля. Асбоцементные трубы – тяжелые, хрупкие и содержат далеко не самый безопасный для здоровья человека минерал – асбест. Именно поэтому с появлением пластиковых труб они стали основным материалом, используемым при прокладке кабеля. В числе их преимуществ:

  • небольшой собственный вес;
  • высокая прочность и долговечность;
  • хорошие изолирующие свойства;
  • не подвержены коррозии и гниению.

В настоящее время трубы для прокладки кабеля в земле производят из полиэтилена высокого или низкого давления, полипропилена и ПВХ. Все эти материалы имеют великолепные эксплуатационные характеристики. Использование труб с разной толщиной стенки, гладких или гофрированных позволяет подобрать оптимальный материал к каждому конкретному виду кабеля. Большой популярность пользуются трубы ПНД для прокладки кабеля в земле, они выпускаются следующих видов:

  • легкие гофрированные;
  • тяжелые гофрированные;
  • безгалогеновые;
  • гладкостенные жесткие;
  • двухстенные.

Гофрированные трубы для прокладки кабеля в земле могут быть армированы стальной проволокой для придания им дополнительной прочности. Двухстенные трубы: сочетание практичности и простоты монтажаВ последние годы свою эффективность доказала такая продукция, как труба гофрированная 2-х стенная для прокладки кабеля в земле. Эта система состоит из гофрированной оболочки, выполненной из полиэтилена низкого давления и гладкой внутренней оболочки, произведенной из полиэтилена высокого давления. Труба отличается высокой кольцевой жесткостью, что позволяет ей выдерживать значительные нагрузки. Гладкая внутренняя стенка делает монтаж кабеля максимально простым, увеличивая темпы производимых работ. Несмотря на свою двухслойную структуру, труба гофрированная 2-х стенная для прокладки кабеля в земле имеет небольшой вес, что существенно упрощает ее транспортировку и укладку в траншею. Монтаж трубы этого типа может вестись в широком диапазоне температур, позволяя работать даже в зимние морозы. Двухслойная труба имеет высокую устойчивость к ультрафиолету, агрессивным химическим веществам, что расширяет сферы ее применения, упрощает хранение. Для соединения используются простые муфты без раструбов, что делает монтаж более простым, дешевым и надежным. Срок эксплуатации гофрированных двухслойных труб не менее 50 лет, но на практике он значительно больше.

cable.ru

Прокладка кабеля в земле при помощи пнд трубы

Прокладка кабеля в земле необходима для оборудования коммуникаций различного назначения. В промышленных масштабах сотни метров проводов тянут под дорогами, в черте города, на строящихся объектах и других площадках, нуждающихся в электричестве. Также прокладка кабеля в земле часто проводится в бытовых условиях, на даче или приусадебном участке. Укладка под грунт, особенно когда проводки много, может стать серьёзной проблемой, если не владеть технологией. К счастью, сегодня известно и опробовано множество способов, один из них, использование в качестве футляра технической трубы.



Преимущества трубы из пнд



Труба из полиэтилена низкого давления или сокращённо ПНД отличается малым весом, хорошей гибкостью и долговечностью. Она гладкая, чёрного цвета с небольшими вкраплениями. Производство такой трубы основано на принципах переработки вторичного сырья. Это может быть упаковочная плёнка, пластиковые пакеты, бутылки и другие изделия из полиэтилена. Из них получают гранулы, небольшие частицы одинакового размера.



Такое сырьё легко перерабатывается. Попадая в экструдер, гранулы нагреваются и тянуться до нужной формы. Диаметр, толщина стенки выбираются заранее, под них настраивают линию. Готовые трубы охлаждаются и распределяются по партиям. В бухты наматываются типоразмеры до 75 включительно, остальные в отрезках по 12 метров.



Почему выбирают пнд трубу



Низкая цена

Быстрая транспортировка

Простой монтаж







Хранение пнд трубы перед прокладкой не требует серьёзных вложений. Достаточно найти место, скрытое от солнечных лучей, так как на жаре полиэтилен становится мягким. Как говорят монтажники, стенка начинает плыть. В итоге вместо положенных, например, 20-23 миллиметров, вы получите трубу с проходом 25, а то и все 30 миллиметров. Поэтому лучше не рисковать, и помещение выбрать заранее.



Этапы грунтовой прокладки кабеля



Прежде всего нужно внимательно осмотреть провода. Они должны быть цельными, без вмятин и других видимых дефектов. В противном случае, ваши усилия окажутся напрасными. Поврежденные коммуникации не спасёт ни одна оболочка.



После проверки, приступают к разметке участка, затем роют траншею. В ней не должно быть больших камней, мусора, стекла и прочих инородных предметов. Основание желательно засыпать слоем песка 5 или 10 сантиметров. В подготовленную нишу помещают трубу и выполняют протяжку. Наиболее качественно это получается со специализированными устройствами заготовки каналов.





Однако обычным мастерам достать эти приспособления сложно, тем более с объёмом более 100 метров. В ход идут самые разные вещи, от лески, детской погремушки и пылесоса до арматуры и жидкого мыла.





Когда проводов мало, и они располагаются по прямой линии, как на видео, то рациональнее будет разрезать трубу и вручную протолкнуть кабель. При большей длине рекомендуют применять капроновые нити, металлическую проволоку. Их опускают внутрь и тянут вместе с проводкой.





Специалисты советуют не брать для монтажа силовых сетей муфты и другие фитинги, а делать коммуникацию цельной. Соединения могут нарушить герметизацию. Это утверждение справедливо для открытой местности. При выводе сети в помещение без соединительных деталей не обойтись.



В конце трубу засыпают песком и грунтом на 15 сантиметров. Также необходимо обозначить место. Для этого подойдёт сигнальная лента.







Бестраншейная прокладка кабеля



Технология горизонтального бурения создана для монтажа кабельных конструкций в труднодоступных местах. Применяют её в основном коммунальные службы. Суть заключается в щадящем воздействии, не нарушающем поверхностных слоёв почвы. Сначала изучают её состав и получают разрешение на работы, далее придерживаются следующей схемы



1. Бурят первичную скважину

2. Головкой со встроенным скосом и отверстиями подачи заполняют пространство особым раствором, предотвращающим обвалы грунта

3. Риммером увеличивают проход скважины

4. Буровой установкой затягивают пнд трубу.







Процесс не быстрый и довольно затратный в плане оборудования. Но тем не менее ГНБ остаётся одним из самых качественных методов подземной укладки кабеля. Главное, обратиться к профессионалам и не забывать о контроле.





Рассмотренные способы считаются наиболее эффективными и гарантируют сохранность кабеля. Система будет функционировать весь гарантийный период. Конечно, особое внимание стоит уделить подготовке и соблюдению последовательности действий.

pls00.com

трубы ПНД для прокладки кабеля в земле

ПНД для прокладки кабеля в земле стал широко применяться, преимущественно благодаря цене технической трубы из полиэтилена низкого давления, существенно отличающейся от гофрированных, стальных и труб напорного типа – от 65 руб/кг. Низкая цена обусловлена содержанием вторичного сырья, при этом качество трубы сохраняется благодаря современным технологиям, которые мы используем при производстве. Технические трубы ПНД для прокладки кабеля в земле используются с целью сохранности всех типов кабеля от механических повреждений, влаги и предотвращения коррозийных разрушений, которые возникают при соприкосновении с влажной землей.

Прокладка кабеля в трубе может быть как снаружи, так и в земле. Для проведения электропроводки на дачах, например, к баням, гостевым домам и тому подобное, с целью обеспечения сохранности кабеля, специалисты советуют прокладывать коммуникацию именно в земле, а не по воздуху. Такая прокладка кабеля возможна при использовании труб ПНД технического назначения, превосходящие по жесткости гофрированные трубы, обладающие гибкостью и менее хрупкие по сравнению с асбестом. Плотность технической трубы пнд выдерживает давление почвы, именно поэтому возможна более глубокая закладка кабеля в земле до 70 см.

Монтаж трубы ПНД для прокладки кабеля в земле.

  1. Для монтажа, необходимо выбрать путь, по которому будет проходить кабель. Гибкость ПНД труб позволяет проводить траншею не только по прямой траектории. Размер траншеи для кабеля будет зависеть от его диаметра. Глубина ямы может быть в пределах 70 сантиметров, но можно эту величину менять в зависимости от обстоятельств. Диаметр трубы для прокладки кабеля под землей на большом расстоянии должен быть не менее 100 мм. Если длина сети меньше 5-ти метров, то можно использовать изделие с сечением 50 мм. Чтобы была возможность согнуть трубу ПНД на 90 градусов, обычно используются стальные пластиковые пружины. Ознакомившись с особенностями этого изделия, вам будет проще его выбрать. При прокладывании кабеля на дачных участках, глубину можно делать намного меньше, так как одним из преимуществ жестких труб ПНД – отсутствие вероятности повредить её лопатой или граблями при последующей обработки земли.
  2. Закладка трубы в траншею. Процесс довольно простой, а благодаря гибкости трубы ПНД, возможно прокладывать трубы не только по прямой траектории.
  3. Проводка кабеля в трубе. Труба ПНД для прокладки кабеля земле имеет те преимущества, что при замене провода не надо будет заново производить земляные работы. Можно просто вынуть кабель из трубы и вставить туда новый.

Преимущества ПНД труб для прокладки кабеля.

  • Прочность. Труба ПНД безнапорного технического типа не будет ломаться и крошиться под давлением извне.
  • Гибкость. ПНД трубы могут изгибаться на определенный градус, сохраняя жесткость, что сокращает расходы на приобретение угловых отводов.
  • Срок эксплуатации. Более 50 лет, что несомненно экономит на замене и ремонтных работах. С такой трубой в земле ничего не произойдет, и за весь этот срок она не поменяет своих характеристик.
  • Изоляция. В случае внутреннего повреждения кабеля, изоляционные свойства трубы защитят людей от удара током.
  • Безопасность. Трубы ПНД взыровобезопасны.
  • Экологичность. Не выделяют токсичные вещества, вредные для человека.

Благодаря трубе ПНД сеть можно провести к любому объекту без изгиба под большим градусом, не напрягая сам кабель. При проведении работ концы заводить следует прямо в помещение. Так надо делать для того, чтобы не появлялся внутри конденсат. Так можно проводить разные электрические коммуникации - от телефонного провода, домофона, до высоковольтного (силовые линии).

Труба ПНД для прокладки кабеля земле идеально подходит для проведения коммуникаций под дорогами, магистралями, водоемами, т.к. выдерживает силовую нагрузку и защищает кабель. При этом необходимо понимать, что для проведения такой коммуникации без повреждения самого полотна дороги, предусматривается использование спецтехники горизонтально направленного бурения для прокола земли под дорогой, или водоемом.

Компания ООО «ПТК» предлагает технические трубы ПНД для прокладки кабеля в земле диаметром от 90 до 225 мм, различного SDR. Данные трубы выдерживают не только внешнее давление, но и способны выдержать внутреннее давление до 4 атм. Доставку труб мы осуществляем, как в крупные города, так и по всем регионам России.

trybapnd.ru

Прокладка кабеля в траншее - марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.
Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т. ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках
Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

xn----jtbncduncbo1j.xn--p1ai

ПВХ, металлическая, стальная, видео-инструкция по монтажу своими руками, фото и цена

Если прокладка кабеля в трубе под дорогой является чем-то вполне обычным, то аналогичное расположение силовой или слаботочной проводки в толще стяжки или в стене получило распространение сравнительно недавно. Раньше большинство соотечественников укладывали силовой кабель в заранее сделанные штробы, но применение трубы демонстрирует ряд очевидных преимуществ.

На фото — расположение проводки в пространстве между лагами

Преимущества закладки кабеля в трубопровод

Монтаж гофрированных труб на стенах здания

Труба для прокладки кабеля в земле, стяжке или в стене, в сравнении со штробами, характеризуется такими достоинствами как:

  • длительный эксплуатационный ресурс проводки;
  • возможность простого и эффективного проведения ремонтно-профилактических работ без необходимости разрушения стен или стяжки;
  • возможность экономичной укладки электропроводки;
  • защищённость кабеля, уложенного в жёсткую оболочку, от механических воздействий в ходе усадочных процессов.

Опытным путём доказано, что труба пнд для прокладки кабеля в земле или внутри строительное объекта позволяет сократить длину трассы.

К примеру, от щита можно пустить проводку в полу, отводя отдельные кабели к розеткам и включателям. Разумеется, в этом случае электрического провода будет затрачено на порядок меньше, чем, если бы его пришлось вести по штробам по потолку или по верху стен, опуская к каждой розетке, расположенной у пола.

Гофрированный кабель-канал, заглубленный в грунт

Еще один важный момент — это возможность проведения ремонтных работ, с заменой поврежденного провода.

Вытащить кабель, независимо от его типа, из штроб практически невозможно. Проделать ту же операцию, если в стене спрятана стальная труба для прокладки кабеля, не представляется чем-либо особо затруднительным.

Делается это следующим образом:

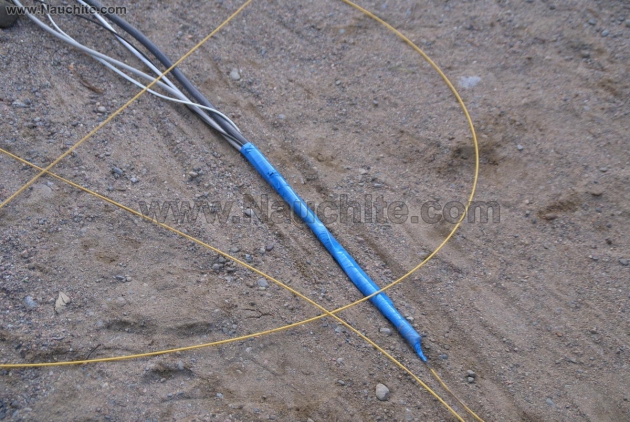

  • к одному из концов провода надёжно приматывается прочная длинная леска;
  • затем, с другой стороны, провод понемногу вытягивается до тех пор, пока не покажется леска;
  • после этого проводится устранение обрыва или повреждения посредством скрутки, или к леске, взамен старого провода, привязывается новый;
  • завершающим этапом является осторожное вытягивание лески в исходное положение.
Выбор трубопровода

Расположение проводки на полу в техэтаже

Традиционно в многоэтажных зданиях применяется металлическая труба для прокладки кабеля. В то же время в индивидуальных постройках жилищного назначения, наряду с металлическими трубами, все чаще используются полимерные аналоги.

Совет: Выбирая трубу для размещения электропроводки, приобретайте те изделия, которые снабжены проволочной перетяжкой. В этом случае вы избежите необходимости последующего приобретения отдельной перетяжки.

Рассмотрим чем применение полиэтиленовых конструкций предпочтительнее использования металлических труб:

  • при проведении сборки пластиковых конструкций нет необходимости в проведении сварочных работ;
  • простота механической обработки полимерных конструкций, вплоть до сгибания своими руками под небольшим радиусом, что существенно упрощает проведение монтажных работ;
  • малый вес и, как следствие, меньшая нагрузка на штукатурку;
  • меньшая цена в сравнении с металлическими аналогами;
  • идеально гладкая внутренняя поверхность, что обеспечивает простоту и удобство протяжки кабелей;
  • превосходные изоляционные свойства пластика и, как следствие, безопасность эксплуатации проводки;
  • нулевая вероятность образования конденсата внутри пластиковых труб и, как следствие, гарантированное отсутствие короткого замыкания.

Традиционно в доме устраивается скрытая или открытая проводка. Какой тип труб применить в том и в другом случае?

Закладка кабелей в стену

Закладывая скрытую силовую или слаботочную проводку внутрь стен или пола предпочтительно использование труб ПНД и ПВД. Эти изделия отличает устойчивость к высоким температурам, что исключит тление конструкции при коротком замыкании или при сильном нагреве кабеля.

Важно: Гладкая ПВД труба является оптимальным решением для закладки в стену, тогда как в стяжку следует укладывать гофрированное ПНД изделие. Дело в том, что гофрированная поверхность выполняет функцию ребер жесткости, а потому кабели не будут повреждены при высыхании свежеуложенной стяжки.

Рекомендации по выбору и монтажу трубопровода

Пример устройства внешней проводки

  • Полиэтиленовая или пвх труба для прокладки кабеля может быть использована в негорючих основаниях. Если монтажные работы выполняются в деревянных и каркасных домах, силовая проводка должна быть уложена в металлический трубопровод.
  • При монтаже конструкция фиксируется в требуемом положении с использованием специальных пластиковых скоб или металлических креплений.
  • Диаметр трубопровода подбирается в соответствии с диаметром и количеством кабелей.
  • Монтаж конструкции над подвесными потолками выполняется с применением дюбель-стяжек или специальных скоб.
  • Для того чтобы внешний монтаж на видном месте обеспечил эстетически привлекательный результат, позиционирование труб в пространстве выполняется с применением водяного уровня.
  • Монтаж в стяжке пола лучше проводить непосредственно в процессе заливки основания. Для этих целей труба крепится к нижней стороне металлического маяка.
  • Если трубу не получается согнуть без образования складок, следует применить специальные угловые элементы. Сминание трубопровода чревато тем, что кабель при последующей протяжке застрянет.
  • Если в приобретённых пластиковых трубах не предусмотрено наличие проволочной протяжки, можно приобрести специальную капроновую перетяжку с фиксатором в виде капли на конце.
  • Если при монтаже силовой проводки применяется стальная труба, целесообразно использовать специальный трубогиб, который сделает сгиб с необходимым углом и требуемыми радиусом без образования складок.
  • Если работа ведётся с применением металлических труб, в нижней части конструкции обязательно сделайте отверстия для стока на случай образования конденсата.
  • При строительстве и эксплуатации металлического кабель-канала заземляется сам стальной корпус. Если конструкция собирается с применением пластика, заземляются только розетки.

Вывод

Теперь, когда вам известна инструкция размещения кабелей в трубах, можно приступить к самостоятельному обустройству проводки в своем доме.

Если остались вопросы, требующие исчерпывающих пояснений, посмотрите видео в этой статье.

gidroguru.com

трубы ПНД для прокладки кабеля в земле

ПНД для прокладки кабеля в земле стал широко применяться, преимущественно благодаря цене технической трубы из полиэтилена низкого давления, существенно отличающейся от гофрированных, стальных и труб напорного типа – от 65 руб/кг. Низкая цена обусловлена содержанием вторичного сырья, при этом качество трубы сохраняется благодаря современным технологиям, которые мы используем при производстве. Технические трубы ПНД для прокладки кабеля в земле используются с целью сохранности всех типов кабеля от механических повреждений, влаги и предотвращения коррозийных разрушений, которые возникают при соприкосновении с влажной землей.

Прокладка кабеля в трубе может быть как снаружи, так и в земле. Для проведения электропроводки на дачах, например, к баням, гостевым домам и тому подобное, с целью обеспечения сохранности кабеля, специалисты советуют прокладывать коммуникацию именно в земле, а не по воздуху. Такая прокладка кабеля возможна при использовании труб ПНД технического назначения, превосходящие по жесткости гофрированные трубы, обладающие гибкостью и менее хрупкие по сравнению с асбестом. Плотность технической трубы пнд выдерживает давление почвы, именно поэтому возможна более глубокая закладка кабеля в земле до 70 см.

Монтаж трубы ПНД для прокладки кабеля в земле.

  1. Для монтажа, необходимо выбрать путь, по которому будет проходить кабель. Гибкость ПНД труб позволяет проводить траншею не только по прямой траектории. Размер траншеи для кабеля будет зависеть от его диаметра. Глубина ямы может быть в пределах 70 сантиметров, но можно эту величину менять в зависимости от обстоятельств. Диаметр трубы для прокладки кабеля под землей на большом расстоянии должен быть не менее 100 мм. Если длина сети меньше 5-ти метров, то можно использовать изделие с сечением 50 мм. Чтобы была возможность согнуть трубу ПНД на 90 градусов, обычно используются стальные пластиковые пружины. Ознакомившись с особенностями этого изделия, вам будет проще его выбрать. При прокладывании кабеля на дачных участках, глубину можно делать намного меньше, так как одним из преимуществ жестких труб ПНД – отсутствие вероятности повредить её лопатой или граблями при последующей обработки земли.
  2. Закладка трубы в траншею. Процесс довольно простой, а благодаря гибкости трубы ПНД, возможно прокладывать трубы не только по прямой траектории.
  3. Проводка кабеля в трубе. Труба ПНД для прокладки кабеля земле имеет те преимущества, что при замене провода не надо будет заново производить земляные работы. Можно просто вынуть кабель из трубы и вставить туда новый.

Преимущества ПНД труб для прокладки кабеля.

  • Прочность. Труба ПНД безнапорного технического типа не будет ломаться и крошиться под давлением извне.
  • Гибкость. ПНД трубы могут изгибаться на определенный градус, сохраняя жесткость, что сокращает расходы на приобретение угловых отводов.
  • Срок эксплуатации. Более 50 лет, что несомненно экономит на замене и ремонтных работах. С такой трубой в земле ничего не произойдет, и за весь этот срок она не поменяет своих характеристик.
  • Изоляция. В случае внутреннего повреждения кабеля, изоляционные свойства трубы защитят людей от удара током.
  • Безопасность. Трубы ПНД взыровобезопасны.
  • Экологичность. Не выделяют токсичные вещества, вредные для человека.

Благодаря трубе ПНД сеть можно провести к любому объекту без изгиба под большим градусом, не напрягая сам кабель. При проведении работ концы заводить следует прямо в помещение. Так надо делать для того, чтобы не появлялся внутри конденсат. Так можно проводить разные электрические коммуникации - от телефонного провода, домофона, до высоковольтного (силовые линии).

Труба ПНД для прокладки кабеля земле идеально подходит для проведения коммуникаций под дорогами, магистралями, водоемами, т.к. выдерживает силовую нагрузку и защищает кабель. При этом необходимо понимать, что для проведения такой коммуникации без повреждения самого полотна дороги, предусматривается использование спецтехники горизонтально направленного бурения для прокола земли под дорогой, или водоемом.

Компания ООО «ПТК» предлагает технические трубы ПНД для прокладки кабеля в земле диаметром от 90 до 225 мм, различного SDR. Данные трубы выдерживают не только внешнее давление, но и способны выдержать внутреннее давление до 4 атм. Доставку труб мы осуществляем, как в крупные города, так и по всем регионам России.

Прокладка силового электрического кабеля в земле. Статьи

« Назад

Прокладка силового электрического кабеля в земле  06.11.2018 16:21

При строительстве дачного или жилого частного дома его нужно электрифицировать. Тут у многих домовладельцев возникает вопрос: как и где проложить кабель. Его можно прокладывать воздушным путем, возможна прокладка кабеля в земле. Прокладка по воздуху - дешевый способ, но нередки случаи потери изделия после его срезания неизвестными лицами. Поэтому часто укладывают его в земле. Этот способ дорогой и трудоемкий, но надежный: кабель из земли вытянуть трудно.



Какой кабель можно использовать

Укладывать в землю можно не каждый проводник, а только специальных марок. Какие марки кабеля для прокладки в земле выпускает промышленность. Эта продукция имеет жесткую виниловую или полиэтиленовую оболочку, она хорошо защищает провода от сырости. Популярные марки проводников для траншейной прокладки:

  • ВВБ; ВБбШв; ВВБбГ; NYM; СИП.

ВВБ - это бронированный вариант продукции, ВБбШв - имеет броню и размещается в полиэтиленовом шланге, ВВБбГ - бронированный с гидроизоляцией. Это дорогие марки, но сроки их службы большие. NYM и СИП - дешевые провода с небольшим сроком эксплуатации.

При выборе бронированной продукции нужно знать кислотность почвы. Для нейтральной кислотности лучше выбрать броню из стальной полосы. Она годится для глинистой и суглинистой земли. В щелочную почву закладывается высоковольтный проводник, имеющий броню из алюминия или свинца. Разумный выбор дорогого токонесущего провода сохранит много физических сил и финансов в будущем, когда придется менять дешевый кабель через год-два после укладки.

Распространенные марки бронированного кабеля для прокладки в земле: ААШв, ААП2л, АПсВГ, АСПл, АВВГ, ААБл, АПвВГ, ААШп, АСБ, АПВГ и другие. На Крайнем Севере с мерзлыми грунтами и оползнями используются проводники с проволочной броней типа ПвКШп.



Перечень и порядок работ

Бестраншейная прокладка кабеля происходит с помощью специальных машин и механизмов для горизонтального бурения. Это способ используется при прокладке кабеля через дорогу с асфальтовым покрытием и используется не всегда. Проще провести его в земле другим способом.

Прокладка в траншее требует проведения подготовительных работ. Составляется план траншеи на бумаге, который размечается на местности, после чего копается лопатой или землеройным механизмом канава, глубина траншеи для заложения бронированного изделия - около 75-90 см. На пути прокладки трассы не должны встречаться столбы, деревья, кусты и другие препятствия. Стенки траншеи делаются наклонными, они не будут обваливаться. Все камни, острые предметы из траншеи удаляются.

Когда канава выкопана, нужно еще раз ее осмотреть на предмет наличия корней и камней. Следующая операция - выравнивание дна. Для этого оно засыпается слоем песка толщиной 10-15 см и трамбуется. Песок используется любой, он просеивается и очищается от ненужных включений. На получившуюся подушку производится укладка кабеля. Поверх него кладется пластиковая сигнальная лента для кабеля. При ее укладке нужно следить за расположением надписей: они находятся на обращенной вверх стороне ленты.

После укладки бронированной продукции траншея засыпается грунтом. Лучше делать это послойно с уплотнением каждого слоя. Перед укладкой стоит проверить качество изоляции мегаомметром. При поврежденной изоляции продукцию под землей использовать не рекомендуется.

Мегаомметр есть не в каждой семье, поэтому можно пользоваться вольтметром или тестером. Измерить ими сопротивление изоляции нельзя, но они показывают пробои и замыкания между отдельными проводниками. При обнаружении замыкания между проводниками и броней продукцию использовать запрещают правила прокладки проводов.

Кабель нужно брать цельный. Если возникла необходимость соединения проводника, его делают снаружи траншеи, пользуясь специальной коробкой. Коробка устанавливается на столбике рядом с выходом проводов из земли. Закапывать специальные муфты, сделанные своими силами, неразумно. Они низкого качества и приносят различные проблемы.

Как проложить кабель под землей другим способом. Для этого используются полиэтиленовые трубы ПНД. Они окрашены в черный цвет, имеют гладкие поверхности, обладают прочностью и устойчивостью к воздействию химических веществ. Срок их эксплуатации - 50 лет. Трубы хорошо гнутся и имеют малый вес. Провод внутри труб не замерзает и не покрывается ледяной корочкой. Трубы ПНД для прокладки кабеля в земле не дают возможности возникновения возгораний при коротких замыканиях. При длинной трубе придется приобретать механизм, с помощью которого протягивается проводник любой длины.



Разрабатываем трассу

Подземная прокладка кабеля требует разметки трассы. Трассу по участку делает собственник дома. Лучший вариант - прямая, но часто она превращается в ломаную линию из-за наличия препятствий. При разработке плана следует выполнять правила:

нельзя пересекать ранее уложенный провод; пересечение с газовой или водопроводной трассой возможно на расстоянии около 20 см; прокладка проводов вдоль труб коммуникаций разрешается на расстоянии от 1 м от них; на трассе не должны встречаться кусты и деревья ближе 2 м от траншеи.

При пересечении кабелей их располагают на расстоянии 15-20 см, оба провода изолируются отрезком трубы из пластика или асбоцемента. План траншеи лучше нанести на бумагу с обозначением всех препятствий. Если запланировано проложить несколько проводников, каждый обозначается своим цветом. План понадобится при посадке плодовых и декоративных деревьев, при возведении построек на участке, при ремонте и обслуживании линии электропередачи.



Как прокладывать трассу

Прокладка электрического кабеля в земле производится на глубине 70-80 см от поверхности земли. Этого не всегда можно достичь в силу некоторых непреодолимых причин. При глубине прокладки кабеля ниже нормы провод закрывают защитной оболочкой, в качестве которой используют гофрошланг или полипропиленовую трубу. Годятся для этого асбоцементные и пластиковые трубы. Не рекомендуется применять канализационные и металлические трубы. Первые имеют малую прочность, вторые - слишком жесткие. При подвижке грунта они наносят повреждения изоляции.

Если провод проложен с использованием специальных футляров, края их заделывают монтажной пеной, цементным раствором или ветошью с раствором цемента. Ширина траншеи для прокладки и подключения уличного освещения - 25-30 см. Прокладка нескольких кабелей производится в одну траншею. Проводники должны находиться на расстоянии 100 мм друг от друга.

Прокладка кабеля под дорогой производится с применением специальной техники, способной производить горизонтальное бурение. Стоит эта работа дорого, но дешевле восстановления асфальтового покрытия. В проделанную скважину вставляется пластиковая труба с проводником. Дорога при этом остается нетронутой.


Защита кабеля сверху

При прокладке токонесущих структур нельзя повреждать их изоляцию. В землю укладывают бронированное изделие с медными или алюминиевыми жилами. Глубина заложения - 75-90 см. Снаружи оно покрывается гидроизоляцией. Для подключения дачи, бани, сарая, курятника используется провод в оболочке из ПВХ. Он обладает прочностью и герметичностью.

Прокладка кабеля в траншее осуществляется подушку из песка с легкими волнами, избегая сильного натяжения. Сверху накладывают сигнальную ленту, на которой написано: Осторожно, кабель! сверху насыпают 10 см песка. Остальное пространство заполняется ранее вынутой из траншеи землей. После прокладки изделия и засыпки грунтом нужно еще раз проверить работоспособность кабеля.

Проводники NYM и ВВГ лучше укладывать в гофрошланг ДКС. В местах пересечения с коммуникациями следует пользоваться асбоцементными и пластиковыми техническими трубами, это намного увеличивает срок службы изделия. При необходимости соединения отдельных кусков нужно пользоваться коробкой, в которую выводятся концы проводников. Монтажная коробка устанавливается снаружи на столбике. При вводе в дом броню изделия заземляют присоединением ее к нулевой фазе распределительного щитка.

Провод, передающий напряжение до 1 кВ, защищается сверху кирпичной кладкой или плитой из железобетона.


Как ввести в дом

Для ввода подземного кабеля в жилище пользуются несколькими способами. В ленточном фундаменте нужно проделать отверстие и замуровать в него короткий отрезок металлической трубы, края которой немного выходят за пределы фундамента. Электрический провод протягивают через трубу и герметизируют ветошью с цементным молочком. Можно обработать отверстие монтажной пеной и зацементировать его.

Другой способ: пропустить проводник через изогнутую трубу, установленную рядом с местом выхода проводника из земли. Изгиб трубы не может быть под прямым углом. В свайном фундаменте все делается проще: траншея тянется в подполье, проделывается отверстие для выхода провода. Если фундамент дома мелкозаглубленный - трассу проводят под ним на расстоянии 50 см и более.







Как установить подземную трубу из ПНД

Труба HDPE

изготовлена ​​из полиэтилена высокой плотности и используется в качестве подземного водовода для кабеля, связи, электричества, воды, газа и др. Существует 2 распространенных метода установки трубы HDPE: траншейная установка и горизонтально-направленное бурение.

Укладка траншеи

Установка траншеи включает рытье траншеи, в которую помещается труба из ПНД, а затем засыпание после установки. Этот процесс состоит из нескольких этапов.

Строительство траншеи

При строительстве траншей необходимо учитывать размер трубы, состояние поверхности, глубину заглубления, нагрузки на поверхность, SDR трубы, длину траншеи и высоту грунтовых вод, чтобы соответствовать требованиям норм.

В приведенной ниже таблице указана минимальная ширина траншеи при условии стабильного грунта:

Номинальный размер трубы (дюймы) Минимальная ширина траншеи (дюймы)
<3 12
3-24 Труба О.Д. + 12
24-63 Наружный диаметр трубы + 24

Безопасность имеет первостепенное значение на любой рабочей площадке. Чтобы предотвратить травмы в результате обрушения траншеи, можно использовать опоры или распорки. Для раскопок без опоры можно выполнить уклон стен траншеи под безопасным углом. Местные нормы и правила могут предоставить информацию об уклоне стен траншеи для определенных участков. Кроме того, может потребоваться осушение, чтобы грунтовые воды не попали в траншею.Это можно сделать с помощью колодцев, колодцев или отстойников.

Подготовка и укрытие пола

Материал для подстилки траншей должен быть сделан из сыпучего материала, такого как песок или гравий, без камней размером более ½ дюйма. Если во время строительства обнаруживаются и удаляются большие камни, оставшееся пространство необходимо заполнить утрамбованным подстилочным материалом толщиной 4-6 дюймов.

Прокладка трубы

Материалы для заделки труб должны обладать достаточной прочностью и стабильностью, чтобы свести к минимуму прогиб, который представляет собой изменение диаметра трубы из-за давления.См. Подробности в классификации внедрения ASTM D-2321. Материалы для заделки могут быть крупнозернистой почвой, такой как гравий, песок или почва, содержащая илистый или глинистый песок, или щебень. Заливка должна быть уплотнена до плотности 85% или 95%, если она находится под улицами.

Размер заделки для материала заделки зависит от размера трубы.

Труба 2–4 дюйма: макс. ½ ”
Труба 6–8”: макс. 3/4 ”
> труба 8”: макс. 1 дюйм

Укладка труб

Трубу необходимо укладывать, а НЕ ронять, катить или заталкивать в траншею.Если диаметр трубы меньше 8 дюймов и вес

Обратная засыпка и уплотнение

Материалы для засыпки не должны содержать крупных частиц, комков или камней. Вынутый грунт можно использовать или засыпать извне. Засыпку также следует утрамбовать до 95% под проезжей частью и до 85% для всех других применений.

ГНБ (горизонтально-направленное бурение) или направленное бурение

Горизонтально-направленное бурение и наклонно-направленное бурение - это методы бестраншейной прокладки, которые позволяют прокладывать трубы под землей без необходимости выкапывать или траншеи поверхность.Это особенно полезно при прокладке труб под проезжей частью, реками и озерами, железнодорожными переездами, существующими инженерными коммуникациями или другими препятствиями. Другие преимущества ГНБ / направленного бурения включают более низкую стоимость установки, более глубокую установку и меньшую потребность в рабочей силе. Различные типы труб, включая HDPE, PVC, сталь и высокопрочный чугун, могут быть установлены с использованием ГНБ / направленного растачивания.

  • Направленное растачивание обычно относится к отверстиям малого диаметра с меньшим расстоянием.
  • HDD обычно относится к отверстиям большего диаметра и большего расстояния и требует большего оборудования.

Процесс для HDD

Вырыты входные и приемные ямы, позволяющие производить рекуперацию бурового раствора.

Пилотное отверстие пробурено от одного места до желаемой конечной точки.

Отверстие (отверстие, просверленное как пилотное отверстие) увеличено для соответствия трубопроводу, что также называется «расширением».

Труба протягивается по развёрнутой траектории.

Входные и приемные ямы заполнены.

Преимущества ГНБ и направленного бурения над рытьем траншей

  • Более быстрая установка
  • Меньше повреждений поверхности
  • Снижение затрат на установку
  • Гибкость расположения - под дорогой, рекой и т. Д.
  • Меньше загрязнения почвы
  • Меньше проблем с разрешениями / лицензированием

Прочие инструменты и оборудование

Помимо буровой установки и труб существуют другие инструменты и оборудование, необходимые для подземной прокладки труб. Chapman Electric имеет полный набор оборудования, чтобы ваш проект был успешным.

Носители и ракеты

Их иногда называют птицами, и они используются при прокладке трубопроводов в воздуховоде.Трос прикрепляется к держателю, затем держатель вставляется в канал, где продувка используется для перемещения держателя и лески по каналу.

Заглушки для воздуховодов

Заглушки для воздуховодов

используются для уплотнения концов трубы, чтобы вода и осадок не могли попасть в трубу.

Комплекты уплотнений

Комплекты уплотнений вставляются в воздуховод, затем плотно закручиваются для создания паронепроницаемого барьера. Для предотвращения взрывов устанавливаются заглушки, в которых устройства, генерирующие искру, такие как прерыватель, могут воспламенить газы внутри трубопровода.

Трассирующий провод

Трос слежения также называется локационным проводом. Когда пластиковая труба укладывается в землю, трассирующий провод устанавливается вдоль верхней части трубы. После заглубления трассирующая проволока позволяет оборудованию для определения местоположения труб обнаруживать металл в трассирующей проволоке.

Отрывные вертлюги

Отрывные вертлюги защищают кабель при протягивании. Если тяговое усилие кабеля превышено, вертлюг «отрывается», поэтому леска не обрывается.

Захваты

Захваты для вытягивания используются, чтобы дать установщикам возможность удерживать кабель или линии при протягивании через кабелепровод.

HDPE PLB Труба для кабельного канала, размер / диаметр: 1/2 дюйма и 2 дюйма, 15 рупий / метр


О компании

Год основания 1987

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников От 51 до 100 человек

Годовой оборот25-50 крор

Участник IndiaMART с января 2011 г.

GST24AAAFE5582D1ZR

Код импорта и экспорта (IEC) 24050 *****

В 1987 , Elegant Polymers, Rajkot была основана с обязательством производить, импортировать, экспортировать, продавать и поставлять продукцию для ирригационных систем и труб, которые отличаются превосходным качеством и разнообразием применения.Мы на протяжении многих лет занимаемся производством такой продукции, и в наш ассортимент также входят трубы и змеевики из полиэтилена высокой плотности, системы капельного орошения и спринклерные системы. Мы сертифицированы по стандарту ISO 9001: 2015 и ориентированы на клиентов, наша основная цель заключалась в удовлетворении их потребностей, и поэтому мы уделяем большое внимание аспекту качества. Ни при каких обстоятельствах мы не идем на компромисс в отношении качества, поэтому мы выделили отдельное подразделение, которое позаботится о качестве. Что касается сырья, мы выбираем сертифицированных поставщиков, специализирующихся на поставках материалов высшего качества, не ведя переговоров по их качеству. Водяной Человек и Варун. Мы также предоставляем нашим клиентам сварочные услуги.
Мы со своей стороны проводим опрос и по его результатам делаем выбор. Специализируясь на производстве и поставке таких продуктов, мы предлагаем клиентам продукт в соответствии с их предпочтениями и требованиями. Весь ассортимент нашей продукции изготовлен из превосходного материала, который делает их прочными по своей природе, предотвращает утечки, долговечными по своей природе и также является надежными. На протяжении многих лет нам удавалось поддерживать репутацию и доверие наших клиентов с помощью наших продуктов.Мы не ограничили нашу досягаемость и усилили свое присутствие, проникая в каждый уголок.

Видео компании

Труба HDPE для оптоволоконного кабеля

Техническая спецификация
Основные характеристики
1) Размеры от 40 мм, 50 мм и выше.
2) Толщина стенки от 2.От 8 мм до 3,8 мм для применений под давлением PN6, PN8.
3) Устойчивость к коррозии и УФ-излучению: трубы ASTEL HDPE не ржавеют, гниют и не подвержены коррозии.
4) Черный HDPE содержит примерно 2,5% технического углерода и может безопасно храниться и устанавливаться в открытых местах.
5) Прочность и гибкость: трубы ASTEL HDPE имеют низкую чувствительность к надрезам и высокие нагрузки на разрыв, а также гибкость. HDPE хорошо работает как с высокими, так и с низкими покрытиями.
6) Низкая стоимость установки, легкий вес и простота обращения.Трубы HDPE можно легко соединить фланцевым соединением и методом стыкового соединения сбоку с помощью муфт и муфт из HDPE.
Модель продукта OD (мм) Толщина стенки (мм) Длина рулона
Мин. Макс
AST-FO-HDPE-PE63-PN6 40 2.80 3,30 500м
AST-FO-HDPE-PE80-PN6 40 2.30 2,80 500м
AST-FO-HDPE-PE80-PN6 50 2,90 3,40 500м
AST-FO-HDPE-PE80-PN8 50 3,00 3,50 500м
Заявление об ограничении ответственности
1.Astel Digicom Electronics оставляет за собой право изменять спецификации без предварительного уведомления.
2. Все изображения предназначены только для иллюстративных целей. Фактический продукт может отличаться по цвету и размеру, что может быть указано в технических характеристиках продукта.
3. Прилагаются все усилия для предоставления точной информации во время публикации, однако Astel Digicom Electronics LLC не несет ответственности за любые убытки, прямо или косвенно вызванные какой-либо ошибкой при публикации.
4.E&OE (ошибки и пропуски исключены)

HDPE Innerduct | Innerduct.com

ТРУБОПРОВОД ДЛЯ СТАЛЬНОЙ БРОНИ HDPE
Особенности и преимущества
  • Гибкий слой стальной брони с покрытием
  • Ребристый внутренний вкладыш из полиэтилена высокой плотности - снижает трение при вытягивании кабеля
  • Наружная оболочка из HDPE, устойчивая к истиранию и воде
  • Доступен с предварительно установленной натяжной лентой
  • Превосходная механическая защита от:
    - грызунов
    - баллистики
    - раздавливания
    - химикатов
    - проникновения влаги
  • Доступен для потолочных применений с черной защитной оболочкой от ультрафиолета
ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard ™ - это армированный воздуховод, предназначенный для обеспечения максимальной защиты при непосредственном захоронении или в воздухе.Гофрированная стальная броня с обеих сторон покрыта коррозионно-стойким сополимером. Броня с покрытием интегрально соединена с оболочкой из полиэтилена высокой плотности для превосходной защиты кабеля в суровых условиях. Запатентованная внутренняя облицовка Wave RibTM значительно снижает коэффициент трения более чем на 75%, значительно снижая нагрузку при прокладке кабеля. Доступен только диаметром 1-1 / 4 дюйма.

ARMOR-GUARD ™ TOUGH – FLEXIBLE – ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Superior Long Term Protection - Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения земли, например, скрытых объектов в почве от морозного пучения, которые могут вызвать точки давления на кабель, влажность и химические вещества.

Rodent Resistant - Armor-Guard - самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению животных-грызунов во внутреннюю оболочку, обеспечивая целостность трубопровода для защиты внутренних кабелей.

Ударопрочность - Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо большую защиту от ударов, чем одна оболочка кабеля.

Перманентная смазка нанесена - Специально разработанная эмульсия силиконовой смазки может быть добавлена ​​на внутреннюю стенку во время производства.Смазка снижает коэффициент трения до 0,10 или менее, что значительно упрощает установку кабеля и снижает нагрузку на кабель. Будучи инертным, он поможет удалить кабель, когда потребуется замена в будущем.

Быстрая и простая установка - Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для получения прямой выплаты с катушки или рулона. Он имеет большую длину, что требует меньшего количества соединительных муфт и ускоряет установку, экономя время и деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНИРОВАНИЯ

Armor-Guard доступен со стандартной оранжевой рубашкой или сплошным черным цветом с цветными полосами для облегчения идентификации. Могут быть доступны другие цвета, но могут применяться минимальные количества. Armor-Guard может быть изготовлен с внутренней смазкой, с натяжной лентой или с предварительно установленными кабелями.

Что такое HDPE Innerduct? - WL Plastics

Innerduct относится к трубопроводам меньшего диаметра (т. Е. Каналам, трубопроводам или трубкам), которые используются для разделения больших трубопроводов на подсекции.Они облегчают правильное размещение и размещение оптоволоконных кабелей в подземных системах трубопроводов.

Хотя внутренний канал может быть изготовлен из различных материалов, полиэтилен высокой плотности (HDPE) является наиболее предпочтительным и распространенным. Внутренний канал из полиэтилена высокой плотности имеет ряд преимуществ по сравнению с другими вариантами внутреннего канала, например, высокую прочность на разрыв, низкое растяжение и удлинение, а также хорошую стойкость к ультрафиолетовому излучению. По этим причинам он используется во многих системах связи, передачи данных и других оптоволоконных кабелях.

Учитывая критическую роль, которую внутренние каналы из полиэтилена высокой плотности играют в подземных системах трубопроводов, очень важно выбрать правильный тип и размер и правильно их установить. В противном случае они могут работать или работать не так, как задумано. Ниже мы даем ответы на некоторые из наиболее часто задаваемых вопросов о внутренних каналах HDPE, чтобы служить источником для читателей, которым нужна помощь в их выборе и использовании.

Как определить требуемый диаметр внутреннего воздуховода?

Диаметр внутреннего воздуховода, необходимый для приложения, зависит от метода прокладки кабеля.Если кабель будет протягиваться в канал, внутренний диаметр внутреннего канала должен быть в два раза больше внешнего диаметра кабеля. Если кабель будет вдуваться в канал, он должен быть немного меньше, чем первичный канал.

Как определить требуемый размерный коэффициент (DR) Innerduct?

Соотношение размеров внутреннего воздуховода или толщина стенки, необходимая для применения, зависит от метода установки Innerduct и размера кабеля, устанавливаемого внутри него.При направленном бурении или вспашке в Innerduct силы, прикладываемые к Innerduct, не должны превышать Нормы безопасной рабочей нагрузки. При установке на большие расстояния или в тяжелых почвенных условиях рекомендуется меньший размер DR или более толстая стена. Следует учитывать баланс диаметра и соотношения размеров при установке и соотношениях заполнения кабеля. или Калькулятор проектирования кабелепроводов Института пластиковых труб - полезные ресурсы при выборе подходящих размеров внутреннего воздуховода.

Сколько внутренних воздуховодов из полиэтилена высокой плотности помещается в обсадную трубу?

Количество внутренних каналов из полиэтилена высокой плотности, которые помещаются в обсадную трубу, зависит от установки обсадной трубы.Если участок прямой и короткий, то в обсадную трубу может поместиться больше внутренних каналов. Если участок сложный и длинный, то в обсадную трубу может поместиться меньше внутренних каналов.

Как правило, рекомендуемые процентные заполнения следующие:

  • Максимальное значение: 70%
  • Короткие прямые участки: 50%
  • Длинные сложные участки: 30%

Эти значения можно отрегулировать по мере необходимости в зависимости от предыдущего опыта.

Есть ли у Innerduct более одного цвета или длины на катушку?

Да, производители пластмасс WL Segmented Reels, в которых несколько Innerducts упакованы в несколько отсеков на одной катушке.WL Plastics может изготавливать сегментированные барабаны с 2-мя, 3-мя и 4-мя направлениями с различными цветовыми комбинациями в каждом сегменте. Некоторые производители предлагают параллельную катушку, в которой несколько трубок свободно наматываются вокруг одного отсека для катушки. WL Plastics не предлагает параллельные катушки, чтобы гарантировать качество нашей продукции, когда она доставляется покупателям. Сегментированные барабаны предлагают установщикам более безопасное обращение с трубой, когда она снимается с барабанов, по сравнению с параллельными барабанами.

Доступен ли Innerduct в катушках без катушки?

Да, WL Plastics ’Innerduct обычно доступен на катушках, но может предлагать катушки или прямые отрезки Innerduct.Длина бухты зависит от диаметра и соединена вместе для безопасного обращения. Катушки часто требуют другого монтажного оборудования, чем катушки. Прямые отрезки доступны только для трубопроводов диаметром более 6 дюймов.

Почему я не могу разместить 40 товаров размером более 3 дюймов на барабане?

WL Plastics решила не предлагать изделия Schedule 40 с толщиной стенки более 3 дюймов, чтобы гарантировать целостность внутреннего диаметра и качество нашей продукции. Поскольку труба наматывается на барабан в процессе производства WL, растягивающие силы влияют на Innerduct.Из-за более тонких стенок продуктов Schedule 40 и большего диаметра продукт может перегибаться или складываться на барабане.

Что лучше: ребристый или гладкий внутренний канал?

Smooth Innerduct является отраслевым стандартом и работает во всех типах приложений со всеми способами прокладки кабеля. Теоретически ребристые внутренние каналы имеют продольные выступы на внутреннем диаметре внутреннего канала, которые должны уменьшать площадь поверхности и, следовательно, трение. Промышленные ребристые конструкции различаются и предлагают разную степень снижения трения.WL Plastics рекомендует использовать смазку, уменьшающую трение, во время прокладки кабеля, независимо от конструкции с гладким или ребристым внутренним каналом.

Могу ли я найти продукты с предварительно установленной лентой на Innerduct?

Да, WL Plastics предлагает предварительно установленные на заводе ленты для вытягивания. Innerduct выдавливается на ленту во время установки и привязывается к катушке для облегчения доступа во время установки. WL Plastics предлагает ленты 1000 #, 1250 #, 1800 # и 2500 #.Обнаруживаемые ленты также доступны по запросу.

Узнайте больше о внутренних каналах HDPE от экспертов WL Plastics

Хотите узнать больше о внутренних каналах HDPE? Спросите у экспертов WL Plastics! Мы производим широкий выбор трубопроводов и труб из полиэтилена высокой плотности, включая внутренние каналы. Чтобы получить информацию об этих продуктах, посетите нашу страницу о трубопроводах из полиэтилена высокой плотности или свяжитесь с нами сегодня.

Преимущества трубопровода из полиэтилена высокой плотности - WL Plastics

Выбор материала трубопровода заставляет подрядчиков и инженеров взвешивать свои варианты на основе опыта, знаний, здравого смысла, имеющихся исследований и имеющихся продуктов.Постоянное развитие технологий часто превращает выбор материалов в подвижную цель, поэтому заинтересованным сторонам отрасли важно быть в курсе последних событий. С этой целью владельцам сетей электросвязи, энергетическим компаниям, поставщикам интернет-услуг, государственным службам транспорта и подрядчикам может быть поручено найти наиболее эффективный способ защиты проводов и оптоволоконных кабелей. Для электрических проводов распределения питания и оптоволоконных кабелей кабелепровод из полиэтилена высокой плотности (HDPE) является одним из наиболее эффективных и действенных способов их защиты.

Что такое трубопровод из полиэтилена высокой плотности?

При непосредственном заглублении электрические провода и оптоволоконные кабели, используемые для передачи энергии или телекоммуникаций, могут быть легко повреждены или подвержены коррозии. Чтобы продлить срок службы подземных электрических проводов и оптоволоконных кабелей, установщики проложат их через защитный проход, известный как кабелепровод.

Кабелепровод HDPE служит идеальным защитным кожухом для кабелей связи и передачи энергии. Обладая исключительными физическими свойствами, включая ударопрочность, долговечность, химическую стойкость и антикоррозионные свойства, полиэтилен высокой плотности стал предпочтительным материалом для изготовления корпусов проводов и кабелей.

Преимущества трубопровода из полиэтилена высокой плотности

Трубы из полиэтилена высокой плотности обладают множеством свойств, которые делают его хорошо подходящим для применения в телекоммуникациях и электротехнике. Некоторые из них включают:

Защита силовых и телекоммуникационных кабелей

Кабелепровод HDPE обеспечивает надежный защитный канал для коммуникационных и электрических кабелей. HDPE является ударопрочным, что позволяет защитить важные для сети кабели от повреждений, поглощая удары лопаты и землеройного оборудования. При правильной установке и использовании водонепроницаемых муфт системы кабелепроводов из полиэтилена высокой плотности обеспечивают защиту от воздействия окружающей среды, такого как грунтовые воды или коррозионные почвы.

Гибкость

Одним из ключевых преимуществ кабелепровода HDPE является его гибкость. Эта гибкость обеспечивает следующие преимущества:

• Трубопровод из ПНД может быть проложен путем направленного бурения, что ограничивает перебои в работе потребителей во время строительства и снижает дорогостоящие затраты на восстановление (т. с радиусом изгиба

• Трубопровод из полиэтилена высокой плотности также можно хранить на бобинах для облегчения хранения и экономичной транспортировки.Эта возможность также означает, что установщики могут настраивать длину непрерывного кабелепровода из полиэтилена высокой плотности в зависимости от потребностей приложения. Используя более длинные отрезки кабелепровода от барабана, пользователи минимизируют использование соединительных муфт и ограничивают точки доступа для нанесения ущерба окружающей среде. При необходимости трубы HDPE также легко соединяются вместе с простыми в использовании муфтами внешнего диаметра.

Долговечность

HDPE по своей природе долговечен благодаря своему полимерному составу, придающему ему пластичные свойства в широком диапазоне температур по сравнению с более хрупкими материалами конкурентов, такими как металл или другие полимеры.Трубопроводная труба из полиэтилена высокой плотности более устойчива к факторам, которые могут повредить материалы конкурентов, таким как прогиб, не становится хрупким при экстремальных температурах, обладает химической стойкостью к большинству коррозионных веществ, имеет более высокий допустимый радиус изгиба и устойчив к негативным погодным воздействиям, таким как УФ-лучи. Эти свойства делают трубы из полиэтилена высокой плотности подходящими для защиты проводов и кабелей в широком диапазоне промышленных, коммерческих и жилых рабочих сред.

Прочность материала обычно обеспечивает срок его службы, значительно превышающий срок службы большинства кабелей, которые он защищает.Расчетный срок службы трубы из ПНД составляет 100 лет. В сочетании с низкими эксплуатационными расходами и доступной первоначальной стоимостью долговечность кабелепровода из полиэтилена высокой плотности делает его очевидным выбором для применения в телекоммуникационных и электрических кабелях.

Способы установки

Кабелепровод из ПНД предлагает универсальность для монтажников, показывая совместимость с бестраншейными методами установки, такими как направленное бурение и вспашка или более традиционная установка в траншее (т. Е. Траншейная установка или установка открытым способом).Такая универсальность установки предлагает установщику больше возможностей для рентабельной установки телекоммуникационной или электрической сети с учетом местоположения и условий заземления, которые должна покрывать кабельная сеть.

Труба из полиэтилена высокой плотности от WL Plastics

Труба из полиэтилена высокой плотности создает безопасный проход для телекоммуникационных и электрических проводов и кабелей в широком диапазоне рабочих сред. В WL Plastics наши трубы HDPE спроектированы с использованием доступного полиэтилена высокой плотности высшего качества высшего качества и проходят строгие проверки качества перед тем, как покинуть наши производственные мощности.Труба WL Plastics HDPE представляет собой идеальное решение для кабелепровода для распределения электроэнергии, телекоммуникаций, волоконно-оптических линий до дома (FTTH), кабельного телевидения и т. Д.

Чтобы узнать, как наши кабелепроводы из полиэтилена высокой плотности могут защитить ваши провода и кабели, свяжитесь с WL Plastics прямо сейчас.

Трубы для прокладки кабеля и электропроводки

Компания «Экопласт» предлагает: широкая труба для кабеля различного назначения. Мы предлагаем следующие виды пластиковых труб:

Трубы гофрированные облегченные (гофрированные), Серии FL - Профессиональная кабельная система для скрытой / открытой проводки в стенах (стены), потолки (потолок), пол жилых, офисных и производственных зданий из ПВХ.

Гофрированные трубы тяжелые (с канавкой) Серия FH - Системы кабельных опор для профессиональной / скрытой проводки в стенах (стенах), потолки (потолок), полы жилых, офисных и производственных зданий из ПВХ.

Трубы гофрированные облегченные серии BL - Системы кабельных опор для профессиональной / скрытой проводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений из МПА.

Гофрированные трубы тяжелые серии HV - Профессионал для кабельной системы / скрытой проводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений из МПА.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
