Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

1. Скрытый

2. Открытый

3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

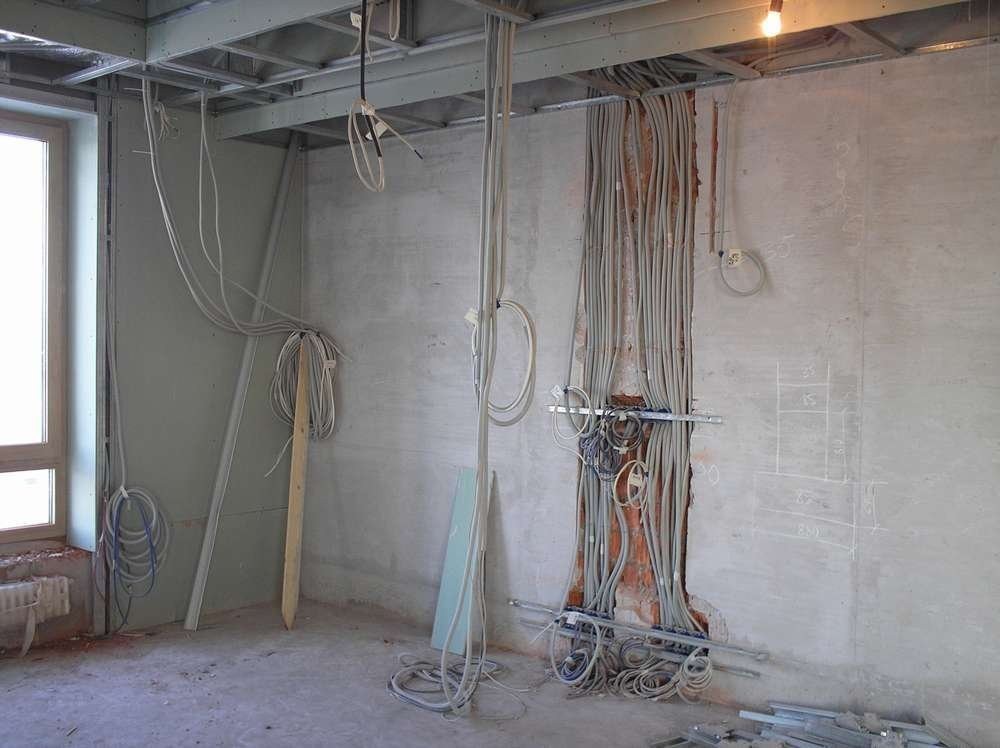

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

• Не компонуйте вместе силовой, слаботочный и осветительный провода

• Выбирайте плинтус из электроизоляционных негорючих материалов

• Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм²) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

3. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
4. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
5. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
6. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м². Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
7. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
8. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
9. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
10. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
11. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
12. Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
13. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

14. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Скрытая

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы  проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Оцените статью:

что потребуется, виды кабеля и розеток, заземление

При постройке собственного необходимо его электрифицировать. Проводка в частном доме – это не слишком сложная работа. Ее можно монтировать самостоятельно, если вы хоть немного знакомы с электромонтажными работами. Главное, правильно выбрать материалы и запастись нужным инструментом.

Что потребуется

Для организации проводки в загородном доме делают проект, который необходимо согласовать с управляющей компанией, ответственной за эксплуатацию электрических сетей в вашей местности. За несанкционированное подключение к электросетям накладывается штраф. В проекте должна быть выполнена схема проводки в частном доме, предусмотрена информация о размещении электрооборудования, а также указаны все используемые материалы.

Расходные материалы

Перед началом работ нужно выбрать составляющие элементы для проводки. Обязательно потребуются:

• выключатели;
• подрозетники;
• уличный вводной щит;
• распределительный щиток с автоматическими выключателями;
• распределительные коробки;
• медная проводка;
• кабель канал;
• счетчик;
• УЗО.

Некачественная продукция быстро ломается и иногда приводит к аварийным ситуациям, поэтому при покупке материалов лучше не экономить деньги. Перед покупкой нужно рассчитать длину выбранных материалов для монтажа проводки во всем доме. Лучше покупать длину с запасом.

Необходимые инструменты

Монтаж проводки в частном доме требует наличия следующих инструментов:

• Угловая шлиф-машинка (болгарка) с алмазным диском;
• Перфоратор;
• Набор твердосплавных сверл;
• Зубило;
• Нож;
• Шуруповерт;
• Молоток;
• Саморезы.

Также потребуются штукатурные инструменты: мастерок и терка, если проводка будет прокладываться внутри стен дома.

Что такое кабель и что такое провод

Кабель – это совокупность изолированных проводов скрученных вместе и заключенных в общую оболочку. Их прокладывают внутри конструкций, в земле, под водой. Без кабеля проводка в загородном доме будет некачественной.

Провод не всегда имеет изоляцию. Существует множество разновидностей проводов для дома, они могут быть многожильными или одножильными. Часто электрическая проводка в частном доме выполняется из проводов с защитными оболочками (ПВС, ПуВВ).

Высокую надежность в обеспечении электрической энергией обеспечивают самонесущие изолированные провода – СИП. Их важное преимущество – простота монтажных работ. Для прокладки СИП не нужны специальные тросы или подвесы.

Алюминий vs медь? Этот вопрос уже давно решен. В любом случае проводка должна быть медной, так как правильно сделать проводку в частном доме с алюминиевыми жилами не получится.

Моножильный и многожильный провод

Многожильный провод состоит из переплетенных между собой жил меньшего сечения, их общее сечение соответствует указанному в паспорте. В моножильном (одножильном) проводе токонесущая жила является монолитной, ее диаметр соответствует сечению в паспорте. Моножильный не подходит для частых изгибов, так как токопроводящая жила легко переламывается.

Для электрической проводки в частном доме нужен моножильный кабель, имеющий высокую механическую прочность. Жизнь проводов с многопроволочной жилой менее короткая, так как они интенсивно окисляются. Многожильные гибкие провода нужны для подключения светильников, в которых приходится периодически менять лампы. Для соединения жил используют специальные наконечники.

О сечении и цветовой маркировке кабелей и проводов

Ассортимент проводки широкий. При их выборе обращайте внимание на маркировку. Числа в маркировке указывают на количество жил и их диаметр. Так маркировка 3×4, указывает на то, что это трехжильный кабель с сечением в 4 квадрата.

По цветовой маркировке можно узнать о назначении жилы:

• черный – фазный;
• желто-зеленый – заземляющий;
• желто-зеленый с нанесенными на него голубыми метками – заземляющий, совмещенный с нулевым;
• голубой – нулевой;

Некоторые производители делают свою цветовую маркировку, которая не соответствует общепринятым нормам. Это не влияет на качество, но перед монтажом нужно определиться с соответствием цветов.

Какие выбирать кабели и провода

Проводка электрики в загородном доме берет начало с вводного кабеля, на который будет приходиться основная нагрузка. В продаже можно встретить алюминиевые и медные кабели. Алюминиевые дешевле, но их свойства намного отстают от медных.

Также обращают внимание на плотность тока. Чем она выше, тем меньше вероятности возгорания проводки из-за перегрева. Для скрытой проводки нужно покупать кабель с плотностью тока от 6 А, для открытой проводки – до 10 А.

О заземлении

Чтобы обезопасить от поражения электрическим током делают заземление. Оно не только гарантирует безопасность, но и защищает от короткого замыкания.

Популярная схема заземления состоит из следующих элементов:

• вбивают в грунт 3 вертикальных заземлителя в форме уголка;
• объединяют их тремя горизонтальными стальными полосами;
• соединяют стальной полосой.

Контур заземления должен находиться возле щитка учета электроэнергии. Желательно купить устройство защитного отключения (УЗО), оно за десятые доли секунды сработает при любой утечке тока.

Выбор кабелей и комплектующих

Для сборки электрощита потребуются следующие комплектующие:

• вводной автомат с рубильником, его вставляют в пластиковый бокс, который при приеме пломбируют;
• электросчетчик;
• небольшой электрощит для установки внутри дома;
• автоматы для отходящих линий на 16 А.

Покупать части для щитка необходимо в специализированных магазинах.

Выбор кабелей

Проводку в частном доме делают с использованием кабелей. Они более безопасны, поэтому требования по прокладке к ним не такие жесткие, как к проводам. Эти материалы для проводки отличаются видом оболочки и названиями. Оболочка позволяет прокладывать их в неблагоприятных условиях окружающей среды.

При выборе обратите внимание:

• сертификат на продукцию;
• конструкцию;
• маркировку.

Не следует экономить на материалах для проводки, они должны быть максимально безопасными.

Выбор розеток и выключателей

Для электроплит, водонагревателя и других мощных приборов розетки выбирают по максимальному току. Для остальных приборов подойдут стандартные.

Двойные или тройные розетки с тремя полюсами более практичны, так как в современных домах множество электроприборов. Тройные розетки позволят обойтись без удлинителей.

Наружные розетки намного проще устанавливать. Но так как они выглядят не очень привлекательно, многие предпочитают внутренние. Их вставляют в углубление в стене, в которое замурована монтажная коробка. Розетки можно располагать на любой высоте

Выключатели по нормам располагают на высоте 0,9—1,0 м от пола и на расстоянии 0,15 м от косяка.

Ввод электропитания

Подключить проводку к линии электропередач можно следующими способами:

• ввод кабеля по воздуху;
• ввод под землёй.

Для подведения проводки к щитку в стене дома просверливают отверстия и вставляют в него трубу, по которой будет идти проводка. Перед вводом в трубу на кабеле делают прогиб ниже трубы. Оставшееся свободное пространство заливают цементным раствором, чтобы вода не попадала на проводку.

Ввод по воздуху

Ввод по воздуху осуществляется от опоры ЛЭП. Трасса пролегания к дому должна быть свободна от деревьев. Правильная проводка в частном доме требует соблюдения следующих параметров:

• Если расстояние от ЛЭП до дома свыше 20 метров, нужна установка дополнительной опоры.
• Для неизолированных проводов высота ввода в дом предусматривается выше 2,75 м.
• Для изолированных – 2,5 метра.
• Если кабель проходит над дорогой, его расположение должно составлять не менее 6 м над дорогой.

Электрический ввод по воздуху наиболее простой и менее затратный способ подключения к энергосети. Но протянутая по воздуху проводка портит эстетику участка, при сильном ветре она может оборваться.

Подземный ввод

Подземная прокладка значительно дороже воздушного способа, так как придется копать траншею глубиной свыше 0,7 м и прокладывать дорогостоящий кабель в бронированной оболочке. Зато он на все сто процентов защищен от обрыва и пожаростоек.

Выбор вида электромонтажа

Проводка в частном доме может быть открытого и скрытого типа. Открытую проводку проводят поверх стен, закрытую – монтируют в штробы (специальные канавки). Это намного сложнее, но долговечнее и эстетичнее.

Основной процесс

Как провести проводку в частном доме. До начала отделочных работ выполняется разводка. Согласно схеме:

• монтируют распределительные коробки;
• определяют место крепления розеток и выключателей;
• прокладывают кабель без изгибов и диагоналей, точно соблюдая вертикали и горизонтали;
• монтируют проводку к розеткам и выключателям;
• устанавливают вводный автомат после счетчика;
• автоматические выключатели и УЗО монтируют в электрощите на специальном профиле;
• делают заземление;
• тестируют системы;
• подключают электричество.

Это только общий план как сделать проводку в частном доме, везде могут быть нюансы и особенности.

Штробление стен

Используя болгарку, вырезают по разметке специальные канавки, шириной и глубиной по 2 см, в них будут укладывать провод. Для установки распределительных коробок, внутренних розеток и выключателей с помощью перфоратора штробят стены.

Закладка линии

Чтобы закрепить проводку внутри штроба, его замазывают штукатурным раствором. С использованием раствора также выравнивают стены. Для этого мастерком накидывают раствор, дают немного подсохнуть, и выравнивают теркой.

Подключение розеток и выключателей

Монтаж открытых розеток и выключателей выполняют на «подрозетниках», их можно сделать самостоятельно из фанеры или оргстекла. Их закрепляют на стене шурупами, а затем крепят розетку или выключатель и соединяют их с проводкой.

Затем вызывают представителей энергосбыта для поверки и опломбировки электросчетчика, и получения разрешения на эксплуатацию проводки в частном доме.

Читайте также: Что такое энергоэффективные дома

Проводка в загородном доме: что нужно предусмотреть

Монтируем проводку в частном доме

Как сделать проводку в доме? Такой вопрос неизбежно становится перед каждым счастливым обладателем новостроя, или несчастным, решившимся на капитальный ремонт. Весь процесс монтажа можно условно разделить на несколько стадий.

Это расчет и планирование схемы электрической сети дома, подключение здания к электрической сети, установка распределительных щитов и непосредственно монтаж распределительной сети. Каждый из этих этапов имеет собственные нюансы, о которых мы и поговорим в нашей статье.

Планирование электрической сети дома

Самым первым этапом в любом начинании, является планирование, и электрическая сеть дома не является исключением. Поэтому методом подсчёта мы должны определить суммарную мощность нашей электрической сети.

Это необходимо для правильного выбора мощности подключения распределительных щитов. А распределение нагрузок по типу и месту установки электрооборудования, позволит нам гарантировать безопасность нашей внутридомовой сети.

Расчет суммарной нагрузки дома

Исходя из всего этого, нам, прежде всего, следует определиться с суммарной предполагаемой нагрузкой нашего дома. Для этого нам необходимо знать мощность всех электроприборов. На первый взгляд это кажется практически нереальным, но не пугайтесь!

Расчет будет производиться весьма приблизительный и, если вы не учтете даже десяток ламп или несколько не самых крупных бытовых приборов, это существенно не отразится на расчете.

Приблизительная мощность различных электроприборов

Итак:

• Начнем с крупных бытовых приборов, которые будут работать постоянно или достаточно часто. Это разнообразные системы обогрева, бойлеры, электрические печи, насосное оборудование.
• Нам необходимо посчитать номинальный ток каждой из этих электрических установок. Конечно, можно сложить их суммарную мощность, а затем перевести ее в ток. Но нам придётся производить расчёт групп, и все равно придётся считать номинальный ток для каждой из электроустановок.
• Перевод мощности электроприборов в номинальный ток, осуществляется при помощи формулы Ома – I=P/U. Где I – это наш номинальный ток, Р – номинальная мощность прибора, а U – номинальное напряжение, которое для однофазной сети составляет 220В.

Обратите внимание! Поборники справедливости сейчас заклеймят нас в непрофессионализме, и будут правы, ведь для переменной сети в эту формулу необходимо еще добавить cosα. Но для нашего упрощенного расчета он вряд ли сыграет существенную роль, поэтому мы его проигнорировали. Хотя, если у вас планируется установка мощного индукционного оборудования, то его обязательно стоит учесть.

Закон Ома

• После того как подсчитаны основные электроприемники, приступаем к подсчету остальных электрических приборов в доме. Делать это лучше по комнатам. Например, возьмем зал. Здесь у нас будет одна люстра на 10 ламп, и три дополнительных светильника. Сейчас все используют лампы «экономки» или диодные лампы (см. Покупаем бытовые светодиодные лампы освещения вместе). Их мощность до 10Вт. Если вы используете лампы накаливания, то мощность каждой такой лампы до 100Вт.

Подсчитываем электроприборы в каждой отдельной комнате

• После этого подсчитываем мощность других приборов. В зале у нас будет стоять телевизор, акустическая система, проектор, возможно что-то ещё. Считаем необходимый для них номинальный ток. В итоге мы прорабатываем сразу несколько задач – определяемся с количеством розеток и подсчитываем суммарную нагрузку комнаты.
• Эту же процедуру проделываем для остальных комнат. Кроме того, свой дом предполагает наличие подсобного хозяйства, и даже если его пока нет, то наверняка вы рассчитываете его обустроить. Поэтому его так же следует посчитать и учесть — даже то, что в самых далеких планах.
• В сумме у нас получится умопомрачительная сумма в 15 — 20кВт, а то и более. Но не пугайтесь. Вам не нужен ввод на 63А – 100А, цена которого мягко говоря «кусается». Ведь не все эти электроприборы будут работать одновременно. Вам нужно трезво оценить ситуацию, и предположить наиболее нагруженный вариант электроснабжения дома.
• Если же даже трезво оценив ситуацию, вы предполагаете нагрузку более 63А, то вам следует задуматься о трехфазном способе подключения. Конечно, он имеет массу ограничений, одно из которых 3 группа по электробезопасности у обслуживающего данную электрическую сеть оборудования. Но преимуществ у него очень много. Особенно в качестве подключения мощного электрического оборудования.

Проектирование схемы электроснабжения дома

Любая электропроводка в загородном доме начинается с распределительного щита. Данных устройств может быть 1, 2 или более. Тут все зависит от суммарной нагрузки. Обычно таких щитов 1 или 2.

Первый питает нагрузки в самом доме, а второй — нагрузки подсобных хозяйств и наружного освещения. В некоторых случаях, питание подсобного хозяйства и наружного освещения разделяется.

Распределительный щит на дом

Правила установки распределительных щитов мы обсудим позже, пока же обсудим, как будет обустроена наша распределительная сеть. Согласно п.9.6. ВСН 59 – 88, сеть освещения и сеть питания розеток в 6 или 10 А, должны быть запитаны от автоматов с номинальным током в 16А.

Исходя из этого, всю суммарную нагрузку дома мы должны разделить на несколько групп, номинальный ток которых не будет превышать 16А. Для подключения мощных  электроприемников, допускается их питание от автоматических выключателей в 25А.

На фото вариант схемы питания частного дома

Исходя из этого, у нас сразу образовывается несколько групп. Это питание электрических систем отопления, водонагревателей и другого электрооборудования мощностью в 2кВт и более. Их обычно подключают отдельным автоматом с соответствующим номинальным током.

Принцип формирования остальных групп, может быть организован двумя способами. Первый способ – по виду нагрузки, второй способ – по расположению электрооборудования.

Давайте рассмотрим каждый из этих вариантов:

• В первом случае формирование групп предлагается выполнять, исходя из характера нагрузок. То есть для сети освещения одна группа, для питания розеток другая.
• Во втором случае, и розетки, и освещение в одной-двух комнатах объединяются в одну группу. Главным здесь является принцип территориального размещения, когда все оборудование комнаты питается от одного автомата.

План освещения дома

Каждый из этих способов имеет своих приверженцев. Автор этих строк отдает предпочтение второму варианту. Сейчас объясню почему. Дело в том, что в случае применения первого варианта, в каждой распределительной коробке у вас будет несколько групповых проводов.

Это создает неудобства при монтаже и во время ремонта. В случае отключения одного автомата, у вас гаснет свет по всему дому или в его части.

При подключении же по второму варианту, свет исчезнет только в одной или двух комнатах. Да это и просто экономичнее. Ведь проводов в этом случае потребуется значительно меньше. Но выбор конечно за вами.

Вариант электропитания дома

В итоге, у вас получится 5 – 10 групп, в зависимости от площади дома и количества бытовых приборов. При формировании групп так же следует учитывать, что одновременно все электрооборудование в каждой отдельной комнате использоваться вряд ли будет. Поэтому расчет следует вести, исходя из наиболее вероятных вариантов максимальной нагрузки каждой отдельной группы.

Вот теперь мы знаем, как провести проводку в доме. Ведь мы уже определились с количеством электроприемников в каждой комнате, питанием этих электрических точек, и точкой подключения.

Осталось определиться с местом установки распределительных шкафов, способом прокладки провода, и другими чисто техническими деталями. Эти вопросы мы рассмотрим в следующих разделах нашей статьи.

Монтаж электропроводки в доме

Монтаж проводки для любого дома состоит из нескольких этапов. Первым из них, является подключение дома к электрической сети общего пользования. Затем, необходимо установить распределительный шкаф. И последним этапом осуществляется непосредственно монтаж провода к каждой электрической точке.

Подключение дома к электрической сети

Подключение дома к электрической сети общего пользования, осуществляется при наличии проекта, точно установленной мощности, наличия поверенного счетчика и выполнения остальных необходимых условий. Подключение выполняют представители энергосбыта.

У них может быть своя местная инструкция, которая содержит дополнения или дополнительные требования. Но в целом, эти требования примерно одинаковы для любых регионов нашей страны.

Установка счетчика на столбе	При подключении существует несколько вариантов ввода питания на дом. Во-первых, он зависит от места установки счетчика – это может быть столб, может быть стена дома, а может быть распределительный щит внутри дома. Выбор варианта зависит от требований энергосбыта.
Установка счетчика на фасаде дома	Во-вторых, он зависит от способа монтажа провода от столба к дому. Если счетчик установлен на столбе, то возможно использование кабельной линии от него к распределительному шкафу. Если счетчик установлен на доме, то обычно подключение выполняется воздушной линией с использование провода СИП (см. Как выполняется ввод в дом проводом СИП).
Нормы подключения дома воздушной линией	Если монтаж выполняется воздушной линией, то нижняя часть провеса провода должна находится на высоте не ниже 2,75м. При этом ввод не может осуществляться через крышу. Исключение составляют только здания с высотой меньше 2,75 метра. От места прохода провода через стену до козырька крыши, должно быть не менее 20 см.
Подключение дома кабельной линией	Если монтаж выполняется кабельной линией, то в дом кабель должен заходить на глубине в пределах 0,5м – 2м. По всей кабельной линии от столба до дома, проводник должен быть защищен трубой. Причем труба должна быть выполнена таким образом, дабы исключить попадание скапливающейся воды в дом.
Монтаж провода по фасаду дома	Если кабель от воздушной или кабельной линии монтируется по фасаду дома для подключения к счетчику, то здесь так же есть определенные правила: По сгораемым конструкциям, проводник должен быть проложен в оболочке из трудно сгораемых или несгораемых материалов. Обычно для этого используют металлическую гофру или трубу. По несгораемым конструкциям, проводник должен прокладываться только с защитой от механических повреждений. Таковым может быть обычная пластиковая гофра.

Установка распределительного щита

Одним из основных компонентов домашней электрической сети, является распределительный щит. Устанавливается он сразу после счетчика, либо счетчик устанавливается в данном шкафу.

В данном устройстве собраны все защитные и управляющие коммутационные аппараты, поэтому его установке следует уделить максимально пристальное внимание.

Итак:

• Начнем наш разговор с самого шкафа. В нем должны быть расположены вводной автомат, счетчик, шины питания групповых автоматов, сами групповые автоматические выключатели, устройства УЗО при их наличии. Это могут быть и другие защитные аппараты — такие как разнообразные контролеры качества электроэнергии, пускатели, импульсные реле, а иногда и трансформаторы как на видео.

Пластиковый распределительный щит

• При установке шкафа на несгораемой поверхности, такой как бетон, кирпич и тому подобное, он может быть выполнен из пластика. Если же шкаф устанавливается на деревянные или другие сгораемые поверхности, он должен быть изготовлен из железа.
• Возможны варианты установки пластикового распределительного шкафа на деревянные поверхности. Но это возможно только при условии обеспечения несгораемой прослойки между шкафом и стеной, которая должна выступать за пределы шкафа не менее чем на 10 см.

Распределительный щит для установки счетчика

• Если счетчик установлен внутри шкафа, то к последнему предъявляются дополнительные требования. Прежде всего, это отдельная ниша для установки счетчика. Эта ниша должна быть оборудована стеклом для считывания показаний счетчика без открытия дверей. Кроме того, дверца счетчика должна иметь замок, исключающий вмешательство в работу счетчика посторонних лиц.

Навесной распределительный щит

• Теперь, что касается места установки распределительного щита. Он должен быть установлен в сухом помещении, выше уровня возможного подтопления здания. В данном помещении не должны пролегать или находиться газовые трубы, или другие огнеопасные вещества. Пролегающие в этом помещении водопроводы и системы отопления не, должны иметь отпаек, кроме отпаек к регистрам в данном помещении – а так же запорной арматуры и фланцев.
• Распределительные щиты не должны устанавливаться на чердаках, в помещениях под ванными комнатами, душевыми, кухнями, парными и другими особо влажными помещениями. При этом обязательно должен быть обеспечен свободный доступ к щиту, а также обеспечено освещение в данной комнате.

Встраиваемый распределительный щит

Проводка электричества в доме может быть выполнена скрытым и открытым способом, и распределительные щиты могут быть встроенными и навесными. Встроенные щиты устанавливаются в специальную нишу в стене, и обычно применяются совместно со скрытой проводкой.

Навесные шкафы устанавливаются просто на стене, и чаще применяются вместе с проводкой открытого типа. Но это не является правилом, и любые шкафы могут применяться для проводок любого типа.

Монтаж проводки по дому

Вот мы и подошли к заключительному, но одному из самых трудоемких вопросов монтажа проводки по дому. Как мы уже отмечали выше, проводка может быть выполнена скрытым и открытым способом.

И прежде всего, давайте разберем: когда и какой способ применять:

• Скрытой называется проводка, которая выполнена внутри ниш строительных конструкций, под слоем штукатурки и другими покрытиями, которые позволяют полностью скрыть ее от посторонних глаз.
• Открытым, соответственно, называется способ, когда проводка проложена по стенам, потолку или фасадам дома. Для защиты провода или кабеля от механических повреждений применяются лотки, трубы, плинтуса и другие изделия.

Скрытая проводка в деревянном доме

Выбор варианта монтажа осуществляется, исходя из местных условий и требований ПУЭ. Эти требования зависят от типа материала, по которому будет проложена проводка. Если это сгораемые материалы, то к ним предъявляются одни требования, к несгораемым материалам они значительно ниже.

Тем не менее, любой тип проводки можно смонтировать в любом помещении. Вопрос только в стоимости и трудозатратах.

Дабы не вдаваться в подробности: в каком случае и какой способ нужно применять, скажем лишь одно. Для деревянных домов обычно применяют открытую проводку, для кирпичных, бетонных и тому подобных домов, применяют скрытую проводку. Если вас интересуют этот вопрос более подробно, то в одной из предыдущих статей мы детально разбирали все нюансы способов монтажа.

Пришло время выбрать провод для проводки в доме. Для этого нам следует знать целый ряд параметров.

Это номинальная токовая нагрузка провода, способ монтажа, количество проводов в одном пучке, материал проводника. А уже потом можно производить выбор в соответствии со специальной таблицей ПУЭ. Более подробно данный вопрос мы так же уже рассматривали в одной из предыдущих статей.

Таблица выбора сечения проводов

Обратите внимание! Материал проводника с 2001 года перестал быть неизвестной величиной. С вводом в действие новых норм ПУЭ, для жилых помещений допускается применять только провода с медными проводниками. Обратите внимание еще и на то, что нормы ПУЭ устанавливают и минимально допустимые сечения для проводов разного назначения. Так, групповой провод не должен быть меньше чем 1,5 мм2, а ответвление к светильнику не может быть тоньше чем 0,75 мм2.

Определившись со способом монтажа и сечением провода, можно поговорить и о схеме монтажа. От группового автомата в распределительном щите наш групповой провод прокладывается до распределительной коробки. Здесь производятся подключения ко всем, или части электрических точек.

Если данная группа питает еще какие-то электроприборы, то групповой провод прокладывается до следующей распределительной коробки. Обычно на один групповой провод, имеется от одной до трех распределительных коробок. А уже от распределительной коробки, провод прокладывается непосредственно к розетке или выключателю.

Распределительная коробка

Несколько слов давайте скажем и о правилах монтажа проводки по дому. Если монтируется скрытая проводка, то групповой и распределительные проводники, прокладываются в так называемых штробах. Их выбивают в стене, потолке или стяжке пола.

При этом запрещается использовать для монтажа проводки температурные швы между плитами. После монтажа, провод должен заштукатуриваться слоем не менее 1 см.

Если монтируется открытая проводка, то она прокладывается в коробах либо трубах по поверхности стен или потолка. Иногда для этого используют плинтуса, но это должны быть специальные плинтуса, выполненные из материалов, не поддерживающих горение. Обычно групповые линии монтируют на высоте 10 – 20 см от потолка, со спусками к розеткам и выключателям.

Открытая проводка

Отдельные правила монтажа имеются для таких помещений как ванная комната (см. Электропроводка в ванной: как проложить правильно), парные, бассейны и другие, особо влажные помещения. Для них, кабель для проводки в доме не должен иметь металлической брони. В таких помещениях не должно быть распределительных коробок, а сама компоновка электрических точек должна отвечать определенным требованиям.

Отдельные требования предъявляются и к наружной проводке. Это и монтаж по фасаду дома, и правила по обустройству воздушных линий, и нормы прокладки кабельных линий под землей. Вообще, наружная проводка — это отдельная тема для разговора, и мы ее уже разбирали в предыдущих статьях на нашем сайте.

Теперь что касается места установки распределительных коробок. Обычно их монтируют над выключателем. А выключатель освещения комнаты согласно норм ВСН 59 – 88 следует устанавливать на стене в 10 – 20 см от входа со стороны дверной ручки. Соответственно, распределительная коробка монтируется над выключателем на высоте 10 – 20 см от потолка. Диаметр распределительной коробки зависит от количества подключений и не нормируется.

Монтаж проводки в жилых помещениях

Что касается норм установки электрических точек. Где устанавливается выключатель, мы уже сказали. А высота его установки составляет 60 – 80 см от пола.

Розетки должны устанавливаться в местах удобных для их обслуживания. Поэтому, розетки для подключения бытовых приборов можно расположить на высоте 20 см от пола. А для подключения кондиционера или вытяжки в кухне — на высоте 20 см от потолка. Главное требование — не размещать их ближе чем в 60 см от запорной арматуры по воде или отоплению.

Вывод

Как видите, даже обычная замена проводки в доме — это достаточно трудоемкое, и требующее качественной подготовки занятие. И чем качественней вы выполните подготовительные мероприятия, тем меньше проблем возникнет в процессе монтажа и эксплуатации.

Поэтому, прежде чем приступать непосредственно к работе, советуем вам тщательно ознакомиться со всеми этапами работ. Тем более, что правила монтажа для каждой отдельной комнаты достаточно доходчиво и дотошно описаны на страницах нашего сайта.

Все про монтаж электропроводки в квартире и частном доме

Электрик в доме

16.04.2021

82

В электропроводке используется два типа проводов медные и алюминиевые. Причем последние эксплуатируются в старом жилом фонде. При модернизации электропроводки часто приходится сталкиваться с соединением меди и алюминия. Можно ли это делать? В статье рассмотрим способы как правильно соединить медные и алюминиевые провода …

Электрик в доме

09.04.2021

172

При подключении электроплит, светодиодных люстр, розеток и других электроприборов важно определить какая жила в кабеле является фазой и нулем. Если несколько способов как это можно сделать. Наиболее простой это использование индикаторной отвертки. Также узнать фазный провод или нулевой можно с помощью мультиметра…

Электрик в доме

31.03.2021

400

Большинство современных бытовых потребителей используют в своих домах и квартирах однофазное напряжение 220 Вольт. Такое напряжение получается между одной из фаз и нулевым проводником. Но что делать, если необходимо трехфазное напряжения 380 Вольт. Как его получить из 220? Рассмотрим обзор методик …

Электрик в доме

06.02.2021

254

Рассмотрим основные причины, почему на нулевом проводе может появиться напряжение. Одна из них неравномерная нагрузка по фазам в трехфазной сети. Также частой причиной появления фазы на нуле является обрыв последнего. То есть при обрыве нулевого провода в щите, в обеих клеммах розетки будет светиться индикаторная отвертка …

Электрик в доме

27.10.2020

587

В однофазной сети для работы электроприборов необходимо два провода фаза и ноль. Напряжение между ними составляет 220 Вольт. Если взять две разноименные фазы, между ними напряжение будет 380 Вольт. Для питания некоторых потребителей необходимо линейное напряжение. Но если замкнуть две фазы произойдет короткое замыкание …

Электрик в доме

19.10.2020

684

Любой монтаж электропроводки не обходится без соединения проводов. Одножильные или монолитные провода легко можно соединить различными способами, включая скрутку, пайку и опрессовку. Трудности возникают при соединении многожильных проводов. Правильное соединение одножильного и многожильного провода …

Электрик в доме

06.10.2020

237

Для монтажа электропроводки применяются провода и кабели с монолитной жилой. Но для подключения например светильников или цепях сигнализации применяют многожильные провода. По сравнению с одножильными проводами их подключение часто вызывает трудности. Как правильно соединить многожильные провода …

Электрик в доме

02.10.2020

843

От правильного подключения электроприборов зависит их корректная работа. На многих аппаратах промаркированы клеммы, на которых указывается, куда подключать фазный, нулевой и заземляющий проводники. Но часто этот порядок нарушается. Какие последствия могут возникнуть при неправильном подключении …

Электрик в доме

20.09.2020

200

Некоторые из вас знают, что медные провода нельзя скручивать с алюминиевыми. Но не все электрики руководствуются этим правилом и часто в распределительной коробке можно встретить такое соединение. Чтобы понять, почему этого нельзя делать рассмотрим особенности металлов и их физические свойства …

Электрик в доме

05.09.2020

152

В старом жилом фонде сохранилось много квартир, где эксплуатируется старая алюминиевая проводка. Стоит ли менять ее на медную? Однозначно да. Недостаток алюминиевых проводов в том что в местах соединения они окисляются. Это приводит к ухудшению контакта, увеличению переходного сопротивления и выгоранию контакта в целом …

Электрик в доме

02.09.2020

82

Монтаж электропроводки осуществляется двумя видами кабелями – алюминиевыми и медными. Последние имеют ряд преимуществ. Алюминиевые провода имеют меньшую пропускную способность по сравнению с медными. Например медный кабель сечением 2.5 мм2 выдерживает 25 Ампер, в то время как алюминиевый кабель для такой нагрузки …

Электрик в доме

25.07.2020

137

Монтаж электропроводки может выполняться не только медным, но и алюминиевым кабелем. Правилами ПУЭ в 2017 году разрешено применять алюминиевые кабели для монтажа электропроводки в быту. Какие преимущества кабеля АВВГ по сравнению с его медным аналогом. Сегодня рассмотрим, как расшифровать маркировку АВВГ …

Электрик в доме

28.06.2020

200

Кабель ВВГ широко используется не только в промышленной индустрии, но и в частном электромонтаже. Профессиональные электрики доверяют этой марке кабельной продукции. Его основное отличие это надежность и долговечность. Чем отличается кабель ВВГнг-LS от ВВГнг? Рассмотрим технические характеристики …

Электрик в доме

11.06.2020

94

Индукционная варочная панель уже давно заслужила уважение у многих хозяек. В отличие от электрической плиты индукционная имеет стильный внешний вид, очень компактная и энергоэффективная. Основа работы индукционной варочной панели лежит в создании магнитного поля высокой частоты, под воздействием которого …

Электрик в доме

05.06.2020

117

Современные технологии не стоят на месте, и сегодня для приготовления еды существует несколько вариантов электрических плит. Порой хозяйкам сложно выбрать между электрической плитой и индукционной варочной панелью. Давайте рассмотрим, в чем основное отличие между ними и какая плита лучше индукционная или электрическая …

Электрик в доме

11.05.2020

242

Ванная комната место с повышенной влажностью и эту влажность нужно как то убирать. Для борьбы с влажностью устанавливают вытяжные вентиляторы. Есть несколько схем подключения, которые мы сегодня рассмотрим. Наиболее простой способ это подключить вентилятор к имеющемуся освещению. И свет и вентилятор будут работать …

Электрик в доме

03.05.2020

253

Любые электромонтажные работы можно разделить на несколько основных этапов. В самом начале нужно подготовить проект с расстановкой мебели и на его основании составить схему электропроводки. Далее нужно выполнить разметку стен и мест установки розеток и выключателей освещения …

Электрик в доме

30.04.2020

201

Гараж является не только местом хранения автомобиля, но и своего рода мастерской для настоящих мужчин. Основные требования к электропроводке в гараже это комфортность и безопасность. В зоне рабочего места нужно установить необходимое количество светильников и розеток. Для мощной техники следует предусмотреть  …

Электрик в доме

22.04.2020

227

Ванная комната является опасным помещением с точки зрения электробезопасности. Все электроприборы, которые там устанавливаются должны иметь соответствующую степень защиты — IР. Вся ванна делится на зоны электробезопасности (их всего 4) в зависимости от места установки. Где разрешено устанавливать розетки и выключатели …

Электрик в доме

20.04.2020

231

Такой термин встречается во многих отраслях, радиотехнике, энергетике, рыболовной индустрии. Значение данного слова происходит с английского «feeder» — питать. В энергетике и электрике понятие термина означает воздушную или кабельную линию, которая питает участок распределительной сети. Пример, отходящие линии подстанции …

Электрик в доме

14.04.2020

476

Любой ремонт в квартире или частном доме должен начинаться с замены электропроводки. Для этого нужно правильно составить план-схему электропроводки с расположением на ней всех розеток и выключателей освещения, мест установки электрощита и подключения силового оборудования. Пример составления …

Электрик в доме

01.04.2020

329

Чтобы не перегружать электропроводку ее делят на группы. Например, для разных комнат к розеткам прокладывается отдельные линии. Чтобы при повреждении кабеля часть из них оставалась в работе. Для подключения мощных электроприборов предпочтительно тянуть отдельную линию от электрощита …

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Прокладка проводки в квартире

По всему миру идет борьба за экономию ресурсов. Основным ресурсов во Вселенной является энергия. В силу того, что энергия проявляется по-разному, возможны различные манипулирования и преобразования энергии из одного вида в другой. Некогда наши предки считали огонь основным видом энергии, за который можно было вести войны. Огонь было непросто транспортировать, но люди строили клетки с подстилкой из травы, в которых и переносили огонь. Огнем кормились, согревались, защищались, но ввиду того, что племен было много и дружбы между ними не было, то и транспортирование огня на большие дистанции не требовалось. На тот момент огонь устраивал во всех отношениях, но мы так устроены, что сладок плод, который недоступен. Человек всегда смотрел в природу, и больше всего его привлекала и устрашала молния, поражала мощь молнии. И поэтому немудрено, что все стремления были направлены на ее покорение. Электричество стало доступным лишь в 19 веке, и оно стало именно тем видом энергии, который устроил всех.

Советский союз вел борьбу за экономию. Вся экономия распространялась на освещение, а при этом выпускались станки и аппараты гигантских мощностей. Военная техника всегда была вне правил и требований к шуму и СО. Оставалось экономить на жильцах, для которых производились только светильники, утюги, холодильники и телевизоры. На сегодняшний день техники очень много, и она энергоемка: СВЧ печи, стиральные машины, посудомоечные машины, нагревательные полы, индукционные печи, электрические духовки, тостеры, чайники, бойлеры… Вся эта армия бытовых приборов нуждается в электричестве. Только где взять столько ватт энергии, если при постройке дома на каждую квартиру подводят два алюминиевый провода сечением 2,5 кв.мм, способных передать лишь 3,96 кВт (18 А)? Поэтому при заселении в новую квартиру все начинают не с ковров и шкафов, а с новой проводки.

По общению с электричеством написано много книг, но основная – «Правила устройства электроустановок» (ПУЭ). Эта книга является сборником норм и правил, по которым необходимо выполнять все работы с электричеством в различных помещениях. При этом многие эти правила игнорируют либо обходят, в результате чего и случаются несчастные случаи.

Прежде чем штробить, ломать и сверлить, нужно примерно представлять, что должно получиться в итоге. Для проектирования можно почитать эту статью. Штробить в панельных домах стены нельзя – они несущие, поэтому нужно либо из полостей вытягивать старые провода и затягивать новые, либо в коробах по стенам вести новую проводку. Прикол протяжки проводов в панельных домах в том, что тянется магистраль от одной монтажной коробки до другой. Коробки располагаются под потолком посередине стены. Магистраль проходит также и через точки для подключения люстры. К примеру, не горит свет во всей квартире кроме прихожей. Нужно вскрыть коробку в прихожей — над выключателем под самым потолком. Дальше вскрыть коробку в ближней к кородору комнате. Если в прихожей есть напряжение на проводах, а в комнате нет, то снимаем светильник в прихожей и нащупывает трассу от коробки прихожей. Дальше трасса идет через следующий светильник, а уж затем выходит в коробку в комнате. У меня был случай, когда при строительстве дома строители заделывали выход на светильник в ванной при помощи керамической трубки и этой трубкой умудрились надрезать провод. Юмор в том, что все работало 40 лет, а только после этого провод отгорел. Вскрыв коробку в комнате я вытянул половину проводов, а из коробки в прихожей — вторую половину. Затем пришлось протягивать стальку и перепротягивать провода.

Вначале нужно нарисовать план квартиры со всеми розетками, выключателями и разветвительными коробками. Схема даст наглядное представление о разводке проводки и поможет посчитать количество проводов, кабелей и розеток.

План квартиры можно либо нарисовать самому, либо взять из паспорта на квартиру. В любом случае нужно перемерить все стены для полной уверенности. После зарисовки плана нужно на нем отобразить все провода, разветвительные коробки, розетки и щиток. В итоге должна получиться примерно такая схема.

Вводной кабель приходит с лестничной клетки на щиток. От щитка первой группой запитывается освещение прихожей и ванной, розетки прихожей и дверной звонок. Вторая группа запитывает розетки и освещение спальни, третья группа – розетки и освещение гостиной, четвертая группа – розетки и освещение кухни, пятая группа – розетки ванной.

Сетевой кабель подключает домофон или радиоточки, все телефоны и непосредственно компьютерный переключатель. Удобно иметь телефоны во всех комнатах и на кухне. Причем в комнатах возможна разнообразная перестановка, поэтому места для телефонов нужно иметь несколько и в разных местах.

Телевизионный кабель можно прокладывать один и разветвлять при помощи разветвителей. Такая схема называется радиальной. Вводим с лестничной клетки один телевизионный кабель и тянем до коробки на комнату. В коробку вставляем разветвитель по количеству точек в комнате плюс еще две для входящего кабеля и выходящего на следующую комнату. Применять желательно специальные разветвители с одним прямым входом, одним прямым выходом и несколькими точками для подключения телевизора. В данной квартире количество точек получилось три. При этом качество сигнала осталось на одном уровне и к кажой розетке можно подключить кабельный цифровой модем.

Бывает очень неприятно, когда сосед по ошибке выключает тебе автоматический выключатель на лестничной клетке. Свет сразу тухнет, компьютеры отключаются, холодильник перестает работать. Неудобно, поэтому проще иметь отдельно свой автоматический выключатель в квартире. При этом счетчик учета электроэнергии перемещать в квартиру не стоит – такие условия у предприятий поставщиков электроэнергии должен быть доступен для осмотра, даже если вас и нет дома. Проще всего оставить счетчик на лестничной клетке, а аппараты защиты перенести в прихожую.

На схеме видно, что толстые провода с лестничной клетки приходят на щиток. Со щитка делается дальнейшая разводка по квартире. При проектировании нужно четко представлять нагрузку, которую вы хотите потребить. Единственное, чем ограничено потребление – счетчик. Индукционные счетчики имеют маркировку по току, например 5 А. Это означает, что счетчик может нормально посчитать ток — берется запас в 3 раза — до 15 А (15*220=3300 Вт). На других счетчиках стоит маркировка 5-34 А. Это означает, что в промежутке между 5 и 34 амперами (1100-7480 Вт) счетчик считает кВт*ч корректно.

Обычно вся проводка в квартире выполнена по магистральной схеме. Два провода от счетчика через автоматический выключатель входят в квартиру и запитывают все розетки и выключатели через разветвительные коробки. Минус в том, что при ремонте розетки придется отключать и весь свет, поэтому ремонт в ночное время невозможен – ну или только при свечах. Кроме магистральной схемы существует радиальная схема. При радиальной схеме от щитка до каждой розетки прокладывается отдельный провод. Минус в количестве прокладываемых проводов. Наиболее предпочтительный вариант – смешанная схема. Схема подразумевает прокладку нескольких магистральных линий, например, до каждой комнаты, а разводка по комнатам — по радиальной схеме от коробки магистральной линии до каждой точки в комнате. Минус в защите радиальных линий.

Учитывая все это, я выбрал смешанную схему. На каждую комнату я решил проложить линию кабелем ВВГ 3*2,5, способную передать 24 А (5,28 кВт при Uф=220 В). При этом нужно учитывать, что радиальные линии от магистрали тоже должны выдерживать 24 А. При этом защищено будет все. Однако можно сэкономить и радиальные линии проложить меньшим сечением, но тогда автомат защиты должен соответствовать току в радиальной линии.

Вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи. Допускается прокладывать силовые кабели и связи в параллель, но при этом расстоянии должно быть не менее 30 см между ними.

По схеме примерно прикидывается количество проводов. При подсчете проводов нужно учитывать, что розетки будут установлены около пола, а магистраль должна проходить на уровне потолка, поэтому нужно к каждой группе розеток добавлять опуски от уровня розетки до уровня проводки.

Помимо силовых кабелей можно проложить кабели на телевизор и сеть. Телевизионный кабель необходимо прокладывать по радиальной схеме. Магистральная схема также работает, но она требует большее количество кабеля.

Сетевой кабель имеет 8 проводов, при этом для организации сети на 100 Мбит/с нужно только 4 провода. Оставшиеся 4 провода можно использовать для телефона, радиоточки или домофона.

Вместе с кабелями нужно приобрести стальку – стальную жесткую проволоку для протяжки кабелей в полостях потолочных плит.

После того как со схемой все понятно и кабели закуплены – можно приступать к прокладке новой проводки, но перед этим нужно накрыть всю мебель, а затем штробить. В идеале лучше убрать всю мебель в другую комнату.

Перед штроблением можно размерить места под силовой щиток и разветвительные коробки. Это нужно для того знать, в какую сторону штробить. Место для щитка размечается по размеру самого щитка.

В многих квартирах есть радиоточки. Если проводное радио для вас актуально, то все равно надо сначала все снести, а потом заново все провести. Главное — не забыть. Розетки проще всего долбать молотком или зубилом. На схеме необходимо нарисовать дополнительный кабель, но можно подцепиться и к сетевому кабелю.

Далее следует найти все разветвительные коробки. На каждую комнату приходится по одной коробке, коробка есть и в прихожей. В ванной и кухне таких коробок нет. Конечно, эти данные общие, возможно электрики при строительстве не так прочитали схему и построили не так, как надо. Коробка располагается над одной из точек, например над выключателем. Чтобы ее найти, нужно постучать по стене отверткой и по звуку определить местоположение коробки. Глухой звук намекает на сплошную стену, а звонкий – на пустоту в стене. Высота установки коробки — 10-20 см от уровня потолка.

От коробки идет множество проводов во все стороны. Можно использовать старые штробы для прокладки новых проводов. Главное — старые провода при этом не перерезать, а то болгарка и перфоратор работать не будут.

При осмотре коробки желательно четко представить для себя, куда уходит каждый провод. Тогда проще будет обесточивать светильники и выключатели.

Разветвительные коробки в панельных домах выполнены очень оригинально — в стиле современных дизайнеров интерьера. Коробки находятся в центре под потолком каждой комнаты, их обычно две. Закрыты коробки стальными полукольцами и легко находятся есть простукивать стены. Коробка оформлена только с фасада, а изнутри — ниша из бетона. Коробки все соединены полостями в бетоне в которые протянуты кабели.

Изоляция проводов со временем стареет, но не так чтобы полностью разрушается. К примеру, данная проводка служит дому уже больше 50 лет. Если алюминиевую проводку не трогать — то изоляция может служить вечно.

В стальных полукольцах есть вырез под вставляющуюся крышку. Крышка поворачивается и вынимается. Беда проводки в таких домах — короткие концы для скрутки.

Магистральные линии из одной стороны квартиры в другую проще прокладывать через потолок. Дело в том, что перекрытия в большинстве домов делают из железобетона на заводах. Перекрытие представляет собой плиту с каналами внутри. Каналов обычно шесть, а плиты при постройке дома кладут вдоль ширины дома. Места стыков плит четко видны в комнатах и имеют вид канавки, проходящей по потолку.

Для прокладки проводов в каналах плит нужно просверлить два отверстия и втянуть в них стальную проволоку. Это заведомо трудный процесс. Каналы могут быть завалены мусором, а штробить потолок нельзя. Мусор в канале обычно располагается по торцам плиты. Плиты делают длиной 6 метров. Если у самой стены нельзя просверлить перфоратором отверстие, то можно несколько подальше просверлить. В итоге стальная проволока (сталька) должна хотя бы на метр войти в потолок.

Конец проволоки нужно обязательно загнуть, чтобы при протягивании в канале сталька шла вперед загнутой частью и не цеплялась за выступы своей острой частью. Сталька должна быть относительно крепкой и прочной и с трудом поддаваться сгибанию.

Конечно, из второго отверстия сталька вынырнет в одном случае из десятка тысяч. Необходимо помочь стальке. Стальку, которую толкают, необходимо согнуть, оставив на конце крючок, и толкать в полость плиты. Когда примерно по метражу сталька должна выйти с другой стороны, то запускают второй кусок стальки, согнутый тоже крючком. Получается, что в один канал с разных сторон втянуты две проволоки. Теперь нужно покрутить вторую стальку, которая короче. Идея в том, чтобы зацепить первую стальку за вторую и вытянуть вторую из плиты.

После нескольких часов тренировки все должно получиться. Проще будет, если использовать только одну стальку и орудовать ее обоими концами в полости потолка. Тогда если поймать один конец за другой и вытянуть, то получится, что получилось кольцо, проходящее через потолок.

Вслед за сталькой нужно протянуть все кабели. Для этого имеющуюся петлю не разгибают, а делают вторую петлю – так проще стальке проходить в перекрытии – и загибают первую петлю за основную стальку. Провода приматывают крепко, чтобы не оторвать при рывке в перекрытии, если там имеется мусор или завал.

Для лучшего скольжения кабелей в перекрытии место стыковки кабелей и стальки перематывают изолентой. Теперь за свободный конец стальки можно тянуть и протягивать провода через перекрытие. Чтобы не поцарапать кабели о бетон перекрытия, нужно подавать провода, т.е. поправлять кабели и заправлять их в отверстие.

Если с другой стороны перекрытия отверстие для стальки расположено на отдалении от стены, то нужно сделать небольшую штробу глубиной 2-4 см в потолке. В местах вывода проводов под светильник свисают провода старой проводки. Их можно использовать и за них вытянуть новые провода, если конечно известно, куда они идут. Но провода могут быть и примазаны штукатуркой, тогда они не пойдут.

Стальку нужно протянуть на все светильники.

Места для разветвительных коробок можно пробивать на любом уровне, но лучше отойти от потолка на 10-20 см. Коробки под разветвление силовых кабелей и кабелей связи нужны отдельные. По конструкции коробки могут быть и одинаковые, но располагаться на расстоянии 30 см друг от друга. Это связано с помехами в кабелях связи. Коробки нужны для соединения в них кабелей. Соединять провода и место соединения замуровывать в штробу нельзя, т.к. при возгорании или ремонте это место будет недоступно. Вообще сам по себе кабель – надежная конструкция, и все сбои происходят сугубо в местах соединения и ответвления. Коробки бывают различных размеров и форм. Все равно, какую коробку брать, главное, чтобы можно было легко выдолбать под нее место, при этом чтобы все провода свободно уместились в ложе монтажной коробки.

После долбления мест под коробки можно приступать в прорезанию штроб. Штроба – это канавка в материале, в которую закладываются все провода. Сверху она замазывается раствором. Для резания вначале нужно наметить контур будущей штробы. Прокладывать все штробы лучше на уровне монтажных коробок на расстоянии 10-20 см от потолка. Это позволит не перебить кабель, когда будете вешать картины. При помощи уровня и карандаша на стене рисуется контур штробы. Штробы должны быть горизонтальными или вертикальными.

Резать штробы нужно болгаркой с диском по бетону. При этом поднимается большая туча пыли, поэтому стену перед резкой штробы нужно обрызгивать водой. Вода хоть как-то прибивает пыль.

Если под рукой болгарки нет, то можно использовать молоток и зубило. Советские строители сильно нуждались в дачах, поэтому в штукатурном растворе домов обычно сама штукатурка отсутствовала, зато обильно присутствовал песок. В кирпичном доме все внутренние стены сделаны из гипсолитовых плит. Эти плиты шли не до самого потолка, а не доходили 15 см. Далее шла деревянная доска, поверх доски войлок и описки. Все это штукатурилось вместе со стеной. Под доской можно нащупать канавку, в которую лягут все кабели. Только нужно проложить стальную ленту по дереву в местах, где соприкоснутся кабели.

Повороты штробы нужно делать только под углом 90*, и хотя это не сэкономит денег, зато позволит четко определять места, где прошел кабель. Обои при штроблении стен лучше снять заранее, потому что в складках полуоторванных обоев скапливается мусор и пыль.

Когда все штробы проделаны, можно выдалбливать места для подрозетников. Чтобы в дальнейшем все розетки встали на свои места без сдвигов, подрозеточные коробки также необходимо вставлять без сдвигов и точно под уровень.

Высота установки розеток составляет 30 см от уровня пола. Но иногда это место оказывается сразу за креслом или за столом. Тогда нужно ставить розетки там, где удобно. На месте будущих розеток нужно нарисовать горизонтальную линию и вдоль нее точно вырезать кусок стены на глубину примерно 5 см в зависимости от коробки.

Подрозетники лучше приобрести такие, чтобы они входили друг в друга. Таким образом можно будет достичь соответствия, чтобы розетки встали, но если таких розеток под рукой нет, то можно размерить стену так, чтобы между центрами двух розеток было 7 см, но это в том случае, если все розетки входят под одну накладную декоративную накладку. Если нужно установить два блока с двумя рамками рядом, то нужно разметить розетки так, чтобы между центрами розеток одного блока было 7 см, а между розетками смежных рамок 8 см.

Стены из мягкого материала проще резать коронкой – стальная фреза по бетону с победитовыми зубьями. Коронка проделает только отверстия, а все перемычки нужно разбить молотком и зубилом.

После точного махания молотком обязательно нужно проверить, помещаются ли подрозетники в подготовленное место. Проверяется глубина вставки – должны заходить заподлицо со стеной (полностью скрываться), параллельность полу и перекос сборки подрозетников.

После установки подрозетников и закладывания проводов в штробу можно все замазывать раствором. Конечно, провода в штробу укладываться не хотят и лежать они там тоже не хотят. Прикрепить на время провода можно с помощью гвоздей, забитых так, чтобы кабели держались.

Все кабели нужно проложить от своих разветвительных коробок до подрозетников. После чего можно замазать все штробы, подрозетники и разветвительные коробки.

Соединять провода по правилам нужно при помощи клемников. Скруткой соединять провода нельзя. Но скрутка дает более большую площадь контактов проводов, что уменьшает нагрев в месте соединения. Для того чтобы соединить провода скруткой, нужно поставить провода под углом друг к другу и закрутить оба провода плоскогубцами. Провода образуют косичку. Эту косичку можно пропаять или сверху заварить. После соединения провода нужно согнуть пополам. Это даст еще большую площадь соприкосновения проводов. Этот метод можно использовать и при соединении алюминиевых и медных проводов.

Жгуты проводов будут внушительными. Штробы должны все их вместить. Можно также временно прикреплять кабели к стене при помощи перфорированных полос от маячков. Полоса прикручивается на саморезы прямо в стену, надежно крепя провода.

В последнее время для экономии сил и денег стали применяться подвестные потолки. Прелесть подвестных потолков при прокладывании проводки очевидна — не надо столько штробить стены, все провода пройдут по потолку.

В самом начале нужно прямо на потолке нарисовать линии магистралей и коробки. От коробок стрелками указать приход и уход трасс, направления ухода на светильники, выключатели и розетки. Для простоты можно разделить коробки отвещения и розеток.

К потолку нужно прикрутить разветвительные коробки и пробить все отверстия между комнатами по ходу трасс. Нужно учитывать, что провода обычно располагаются в стенах и идут на расстоянии 5-10 см от потолка. Но строители могут проложить провода на любом расстоянии от потолка. Желательно при таких работах иметь определитель скрытой проводки, например DMF 10 zoom от bosch. В панельных домах все понятно — коробка в центре комнаты, а от нее по кратчайшему расстоянию идут провода к розеткам. В кирпичных и блочных межкомнатные стены цельные гипсолитовые. Они не доходят 10 см до потолка и обрываются. Далее кладется горбыть — неструганная доска, а на нее слой утеплителя — вата, войлок. И стена штукатурится. Провода прокладываются при стройке на прямых участках именно по этой доске, а при переходах от комнаты в камнату — как угодно — в утепителе, под доской. Часто провода идут и по несущим стенам по стыку потолка и стены.

Это все к тому, чтобы при прокладке проводки не остаться без электричества нужно внимательно штробить и просверливать отверстия. Отверстия следует сверлить между комнатами под самый потолок. Во-первых меньше шансов просверлить провод, а во-вторых — чем выше отверстие, тем выше будет висеть новый потолок. При пробивании отверстия перфоратором нужно не жать до потери пульса, а бить острожно и при выключенной лампочке. Чуть лампочка мигнула — явно наткнулся на провод. Если лампочка продолжает светить — повезло и отверстие следует немного сместить в выгодную сторону.

Перед пробиванием отверстий нужно проштробить опуски на розетки и выключатели. Можно штробить и после отверстий, но мне кажется, что вероятнее пробить провод при сверлении отверстий между комнатами, чем при штроблении стен. Но здесь кому что нравится, главное не остаться без электричества с недоделанной разводкой.

После того как все грязные работы закончены можно протягивать провода. Еще один плюс в подвесных потолках — сокращение провода, т.к. все трассы пройдут в любых самых коротких направлениях. Провода нужно прикреплять и к потолку. Если провода будут провисать, то через натяжные потолки они будут просвечивать. Прикреплять провода к потолку очень удобно с помощью пластиковых дюбелей в хомутом. Хомут имеет наружнюю защелку и при необходимости может расстегиваться.

В подготовленную нишу нужно вставить щиток и завести все кабели. Щиток комплектуется автоматами защиты. Лучше использовать автоматы мировых производителей не китайского производства. По схеме каждый автомат защищает кабель на каждую комнату (20 А), кухню (20 А), прихожую (16 А) и ванную (16 А). Розетки ванной комнаты защищены устройством защитного отключения (УЗО) на ток 16А.

В самом конце можно поставить все розетки и подключить вводной кабель после счетчика на лестничной клетке. Все работы, если не лениться, можно выполнить за неделю при условии отпуска и полностью нежилой квартиры.

Основные правила электромонтажа дома — (14 СОВЕТОВ ПО БЕЗОПАСНОСТИ)

Планируете ли вы выполнить базовую проводку дома ? Что ж, тогда было бы неплохо прочитать эти 14 советов по безопасности домашней электропроводки и следовать им.

Ваша безопасность не должна быть поставлена ​​под угрозу, и сначала необходимо соблюдать некоторые основные правила домашней электропроводки.

Вы можете сэкономить много денег, сделав домашнюю проводку самостоятельно. Но домашняя электропроводка — это не домашняя работа, которую следует выполнять, если вы не уверены, что знаете, что делаете.

Независимо от того, как часто вы выполняли работы по домашнему электромонтажу, никогда не забывайте об опасности электричества и никогда не поддавайтесь соблазну рисковать, не соблюдая меры предосторожности или не используя надлежащие инструменты или средства защиты.

При установке любого типа провода или системы электропроводки всегда существует риск. Причинение травм себе, кому-то другому или потеря имущества из-за неправильной прокладки проводов — вот некоторые из возможных опасностей. Подготовка — залог безопасности.

Однако существуют профилактические меры, которые можно предпринять при работе с проводами или их прокладке.

Следующие советы по безопасности помогут вам убедиться, что ваш проект домашней электропроводки проходит гладко и безопасно.

1. Выключить. Перед выполнением любых электромонтажных работ убедитесь, что питание выключателя отключено. Если возможно, убедитесь, что все в районе знают, что он выключен по какой-то причине. Оставьте записку, чтобы сказать, что вы работаете с цепью, и зафиксируйте автоматический выключатель в выключенном положении. Это может показаться логичным, но это очень важно для безопасной рабочей среды.Электробезопасное отключение питания

   ---

2. Тест. Тестер напряжения — это дешевый полис страхования жизни при работе с высоким напряжением. Поэтому используйте тестер напряжения, например тестер двойного напряжения Klein, чтобы убедиться, что провода или электрические соединения не работают, прежде чем начинать с ними работать. Безопасность домашней электропроводки 101

   ---

3. Осторожно, к чему прикасаешься. Этот совет — то, о чем многие не задумываются. Вы никогда не должны касаться водопровода или газовых труб во время работы с электричеством, потому что они часто используются для заземления электрических систем.Совет по безопасности домашней электропроводки своими руками

   ---

4. Планируйте заранее. Обычно разумно иметь план работы, чтобы вы точно знали, где будут размещены розетки, переключатели и приспособления, прежде чем вы начнете. И это также позволяет вам убедиться, что у вас есть подходящие инструменты и материалы. Советы по планированию проводки своими руками

   ---

5. Правильные инструменты. Будет намного проще и быстрее выполнить электромонтаж, если вы убедитесь, что у вас есть все необходимые инструменты, и всегда используете подходящие инструменты.Я всегда использую изолированные инструменты во время работы. Инструменты, которые вам понадобятся как минимум:
6. Правильные материалы. Это очевидно, в зависимости от вашего проекта вам понадобятся необходимые материалы:
   • Переключатели
   • Распределительные коробки
   • Соединители проводов
   • Скобы электрические
   • Нажимные клеммы
   • Отбойные молотки
   • Трековые светильники и арматура
   • Диммерный переключатель
   • Водонепроницаемые распределительные коробки
   • Прерыватель замыкания на землю
   • Трубопровод
   • Кабель
   • Силиконовый герметик
   • Розетки с заземлением
   • Защита ногтей Электромонтажный материал своими руками

     ---

7. Вставить в распределительную коробку. Вы скрываете подключенные провода в стене? Никогда не сращивайте провода и не прячьте их в стене без распределительной коробки, это может привести к пожару. Вместо этого установите доступную распределительную коробку для подключенных проводов.

   ---

8. У вас старые провода? Замени их. Всегда заменяйте провода с признаками износа. износ электрического провода

   ---

9. Позаботьтесь о неисправностях предохранителей и прерывателей. Перед заменой предохранителя или прерывателя цепи выясните причину перегорания и устраните проблему, которая вызвала его перегорание.Перегорел предохранитель проводка своими руками

   ---

10. Не перегружать. Перегрузка розеток или удлинителей может создать опасность возгорания. удлинитель пожарный

    ---

11. Всегда избегайте воды при работе с электричеством. Никогда не прикасайтесь или пытайтесь ремонтировать какие-либо электроприборы или цепи мокрыми руками. Вода увеличивает проводимость электрического тока. не прикасаться к электроприборам мокрыми руками

    ---

12. Неисправное оборудование. Никогда не используйте оборудование с изношенными шнурами, поврежденной изоляцией или сломанными вилками. Основные правила электромонтажа дома

    ---

13. Никогда не пытайтесь ремонтировать оборудование под напряжением. Всегда проверяйте, чтобы он был обесточен, с помощью тестера. Когда электрический тестер касается провода под напряжением или горячего провода, лампочка внутри тестера загорается, показывая, что электрический ток течет по соответствующему проводу. Перед тем, как продолжить работу, проверьте все провода, внешнее металлическое покрытие сервисной панели и любые другие свисающие провода с помощью электрического тестера.Основные правила Электромонтаж дома

    ---

14. Никогда не используйте алюминиевую или стальную лестницу , если вы работаете с какой-либо высотой в вашем доме. Электрический скачок заземлит вас, и весь электрический ток пройдет через ваше тело. Вместо этого используйте бамбуковую, деревянную или стеклопластиковую лестницу.

---

Сколько стоит нанять электрика?

Узнайте, сколько будет стоить ваш проект.

Если вы разбираетесь с проводкой самостоятельно, соблюдайте все меры предосторожности от начала до конца проекта, чтобы обеспечить безопасность вас, ваших соседей и вашего имущества.Это также гарантирует долговечность.

Но если вы сомневаетесь после этих пунктов, вам следует рассмотреть возможность обратиться к подробному справочнику или привлечь профессионального подрядчика для ремонта берега. Авторитетный электрик разбирается во всех аспектах домашней электропроводки и может безопасно подключить ваш дом за меньшее время, чем вам нужно на изучение.

Похожие сообщения

6 предупреждающих признаков неисправности электропроводки в вашем доме

---

Устаревшая, поврежденная или иным образом неправильно установленная и обслуживаемая проводка — это непростая задача.По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электросети, вызвали в 2012–2016 годах в среднем 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения, а также прямой материальный ущерб на сумму 1,3 миллиарда долларов США. год.» Не позволяйте своей семье быть одной из них. Будьте внимательны к этим легко обнаруживаемым предупреждающим признакам неисправности электропроводки.

ВНИМАНИЕ: Эти предупреждающие знаки предназначены только для осмотра.Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь исправить или повозиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW / NECA.

• Отслеживайте срабатывания выключателя

  Домашний автоматический выключатель часто срабатывает. Вот для чего они предназначены — отключайте питание через цепь всякий раз, когда система перегружена. В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач.Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что существует более глубокая и потенциально опасная проблема в электропроводке вашего дома или вы обременяете эту цепь слишком большим количеством энергоемких устройств или приборов. .

• Посмотрите и прислушайтесь к мерцанию, жужжанию или затемнению света

  То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой нет проблем.Еще одним признаком устаревшей или поврежденной проводки является мерцание, жужжание или тусклый свет. Если ваш свет гудит, когда он включен, или мерцает / тускнеет, когда вы используете несколько приборов, это верный признак того, что домашняя проводка требует профессиональной модернизации.

• Остерегайтесь изношенных или пережеванных проводов

  Обычно вызываемые грызунами, домашними животными и мастерами-любителями, любая подобная поврежденная проводка представляет собой значительную опасность поражения электрическим током и возгорания.Чрезвычайно важно, чтобы при обнаружении или подозрении в наличии каких-либо проблем такого рода вам следует обратиться к лицензированному подрядчику по электрике, чтобы осмотреть и заменить поврежденную проводку и поискать любые сопутствующие повреждения.

• Поиск обесцвечивания, ожогов и дыма

  Следите за точками розетки в вашем доме. Если вы заметили обесцвечивание или следы ожога на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло.Эта жара уже наносит вред вашему дому, и если ее не остановить, она может стать еще хуже.

• На ощупь теплые или вибрирующие настенные розетки

  Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, — это проверить на ощупь. Не прикасаясь к проводке, прочувствуйте электрические розетки вашего дома на предмет тепла или вибрации. В любом случае обратитесь к электрику для проверки и замены ослабленной или поврежденной проводки.

• Запах гари и посторонние запахи

  Используйте свой нос, чтобы определить источник проблемы, если вы подозреваете, что в вашем доме есть проблемы с электричеством.Почувствуйте запах гари, дыма или странных запахов в точках розеток, а также на вашей электрической панели. Запах гари означает, что повреждение от пожара, возможно, уже началось, и, если это так, необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной лицами, не имеющими достаточной подготовки в области безопасной установки электрической инфраструктуры. Они соблазняют дешевой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продать дом, любой авторитетный инспектор обнаружит несоответствующие кодам установки и опасности, связанные с проводкой, и потребует, чтобы вы наняли профессионала, чтобы это починить. Зачем жить с опасностью, если ее придется устранить, когда вы продаете свой дом? The Electrical Connection имеет самую большую базу данных лицензированных, соответствующих нормам электрических подрядчиков и квалифицированных электриков в районе Сент-Луиса. В рамках партнерства между Международным братством электриков, Local One (IBEW) и St.Луи, глава Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся высочайших стандартов безопасности при поставке электроустановок. Посетите наш Поиск по каталогу подрядчиков, чтобы начать работу и отремонтировать электрическую проводку сегодня.

Электрик в Атланте | Удовлетворение гарантировано

Если вы ищете электрика в Атланте, вам будет достаточно только самого лучшего. Вам нужна надежная, квалифицированная команда профессионалов, готовая предоставить вам исключительный сервис по всем направлениям.Наши сертифицированные электрики занимают лидирующие позиции в области технических знаний и обучения, гарантируя вам необходимое внимание!

Никогда не спрашивайте: «Где я могу найти местных подрядчиков по электрике рядом со мной в Атланте?» очередной раз! Если вы живете недалеко от Атланты, штат Джорджия, Р.С. Эндрюс — единственное имя, которое вам нужно знать для электрических служб. Свяжитесь с нами сейчас!

Новая электропроводка и электромонтаж в Атланте

Мы сделали наши электрические услуги всеобъемлющими, поэтому мы можем быть уверены, что сможем удовлетворить все ваши потребности и ожидания.Обратитесь к нашей компании по производству бытовых электрооборудования в Атланте за:

Если вам нужен ремонт, установка или техническое обслуживание электрооборудования, R.S. Эндрюс может предоставить! Мы посвятили себя оказанию электрических услуг, которым домовладельцы могут доверять, предлагая вам высокое качество продукции и навыки, чтобы ваши электрические проекты выполнялись быстро, эффективно и безупречно!

Ищете лучших электриков в Атланте? Свяжитесь с нашей командой сегодня, чтобы получить ответы на все ваши вопросы по электрике! Вы можете связаться с нами онлайн или по телефону 770-913-6412.

Ищете коммерческих электрических подрядчиков? Кликните сюда!

Ремонт электропроводки и электрооборудования в Атланте

Электричество — непостоянный зверь, требующий от электрика уверенности и знаний, необходимых для того, чтобы ремонт прошел без сучка и задоринки. Вы можете рассчитывать на наших электриков из Атланты в решении любых вопросов, связанных с ремонтом. Не знаете, когда вам может потребоваться ремонт электрооборудования? Следите за этими верными признаками того, что вам нужен ремонт электрооборудования:

• Приборы, выделяющие неестественное тепло. Для машин и приборов вполне нормально оставаться немного теплыми во время работы, но если вы заметите, что электрическое оборудование становится теплее, чем обычно, или даже становится горячим на ощупь, вероятно, проблема с проводкой.
• Чрезмерно частое мерцание. Если вы замечаете частое или постоянное мерцание, которое, кажется, не связано с работой основных механизмов, возможно, у вас проблема с электропроводкой, блоком выключателя или устройством.
• Искра. Электрические розетки, в которых возникают искры или искры, исходящие от светильников, являются верным признаком искрения или слабого заземления, и с обоими этими проблемами следует немедленно обращаться!
• Горит, обугливание или запах «озона». Если вы заметили какой-либо запах , напоминающий гари, исходящий от вашей электрической панели или проводов, отключите электричество в вашем доме и немедленно обратитесь к профессионалу . Это очень серьезная проблема, и ее нужно решать немедленно!

Свяжитесь с нашей сервисной службой по ремонту электрооборудования сегодня, если у вас возникла какая-либо из вышеперечисленных проблем!

Электромонтажные услуги в Атланте

Частью нашей личной миссии как бизнеса является предоставление только высококачественной продукции для электромонтажа или замены в вашем доме.

Свяжитесь с нашей командой электриков в Атланте сегодня, чтобы узнать о любом планируемом вами проекте, связанном с электричеством. Мы взяли на себя все это и гарантируем полное удовлетворение всех наших электромонтажных работ!

Почему выбирают R.S. Эндрюс?

Вы можете доверять не только нашему хорошему слову в R.S. Эндрюс. Все наши электромонтажные работы предоставляются с полной гарантией, как для того, чтобы вселить в вас уверенность, так и для того, чтобы проявить гордость за нашу работу перед собой. Мы выбираем только лучших электриков, чтобы предоставлять нашим потребителям электрические услуги, выбирая, основываясь не только на навыках и знаниях, но также на порядочности, честности и дружелюбии! Выберите электрическую услугу, которой вы можете доверять с R.С. Эндрюс сегодня.

Если вы ищете надежного лицензированного электрика в Атланте, , свяжитесь с нами онлайн , чтобы узнать больше о том, как наша команда может вам помочь, или назначить встречу для ремонта или замены электричества!

Наша расширенная зона обслуживания

Не в самой Атланте? Мы обслуживаем все города на севере Атланты.

Часто задаваемые вопросы

Что вызывает короткое замыкание светильника?

Часто бывает жарко.Со временем проводка светильника подвергается значительному воздействию тепловой энергии. Это может привести к растрескиванию изоляции проводки и обнажению оголенных металлических проводов. Когда эта (теперь открытая) металлическая проводка касается металлической распределительной коробки, другого ближайшего оголенного провода или основания прибора, возникает короткое замыкание. Иногда причиной короткого замыкания является неплотное соединение или изношенный провод.

Может ли вода закоротить выход?

Да — воздействие воды быстро увеличивает действующий электрический ток в цепи, что приводит к короткому замыканию и перегоранию предохранителя.При отсутствии предохранителя перегретая металлическая проводка продолжает нагреваться и может стать причиной возгорания.

Можно ли отремонтировать электрооборудование своими руками?

Давным-давно один мудрый человек сказал: «С электрическим током не стоит связываться». Вероятно, это был Бен Франклин, и мы не можем спорить с его мудростью. Есть много причин, по которым ремонт электрооборудования своими руками опасен. Провода под напряжением и электрический ток могут стать причиной серьезного поражения электрическим током или того хуже. Вы можете получить удар электрическим током, а также существует риск возгорания.Это подвергает риску вас, вашу семью, людей поблизости и ваш дом / имущество.

Если вам удастся завершить работу, не получив травм, существует постоянная обеспокоенность, что все, что вы сделали неправильно, впоследствии может стать причиной пожара. Скорее всего, ваша работа будет выполняться без кодирования, и это может значительно усугубить проблемы с электричеством в вашем доме и сделать их ремонт более дорогостоящим. Выполнение электромонтажных работ своими руками просто не стоит риска. Для вашего благополучия и душевного спокойствия вызовите профессионального электрика из Атланты, который выполнит работу безопасно — и убедитесь, что все сделано правильно.

Опасно ли отключение автоматического выключателя?

Это может раздражать, когда это происходит, но автоматический выключатель является мерой безопасности. Он отключает электрический ток при перегрузке, защищая ваш дом и семью от электрического пожара. Повторяющаяся перегрузка цепи означает, что через одну цепь потребляется слишком много электроэнергии. Одна цепь может управлять слишком большим количеством розеток, и слишком много вещей подключено к розетке. Также виноваты неисправный прибор или короткое замыкание.

Сегодняшние домашние потребности в электричестве намного выше, чем они были даже 10 лет назад, а существующая конфигурация электропроводки в вашем доме в Атланте может не соответствовать вашим домашним потребностям. Опытный электрик может диагностировать проблему, а затем обновить проводку в вашем доме и / или установить новую электрическую панель, если это необходимо.

Сделайте ремонт и установку электрооборудования правильно! Связаться с Р.С. Эндрюс онлайн сегодня или звоните 770-913-6412 прямо сейчас.

Вас также может заинтересовать:

Электромонтажные работы — не лучший вариант для начинающих.

A : Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в штате Мэн.Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала сложному Национальному электротехническому кодексу (NEC) Национальной ассоциации противопожарной защиты или превосходила его. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, которым многие посвятили свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Я не знаю, видел ли я когда-либо новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о людях и умирающих домашних животных. от пожаров до проблем с электричеством.Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

История продолжается под рекламой

Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку и когда использовать. Домовладелец может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Я мог часами писать о мелких нюансах, связанных с электропроводкой в ​​жилых помещениях. Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в Соединенных Штатах, она обычно содержит два изолированных провода и неизолированный неизолированный медный заземляющий провод.

NEC требует, чтобы определенные цепи в доме были запитаны проводами, которые могут выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер.Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер. Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Я думаю, вы понимаете, к чему все идет.

История продолжается под рекламой

В игру вступают вещи, о которых вы даже не можете подумать.Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга, когда они прибиты гвоздями к деревянной стойке.

Вы должны понимать, сколько проводов или отдельных проводов допускается внутри определенных ящиков. NEC обсуждает объем ящиков в кубических дюймах и связывает его с количеством и размером проводников.На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение трех- и четырехпозиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на AsktheBuilder.com. Я предпочитаю использовать специальный кабель, называемый трехжильным, между этими переключателями. Этот кабель содержит дополнительный провод с красной изоляцией.Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

История продолжается под рекламой

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код был введен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Серьезно подумайте о найме электрика, который позволит вам выполнить множество рутинных работ, таких как прибивание ящиков, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет установлен. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и наматывания петель на винты на розетках и выключателях.Запутайтесь, и вы, вероятно, станете мрачной статистикой.

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и т. Д., К главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки.Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многопроволочный или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом.Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токоведущих) проводов
• нейтральный провод
• заземляющий провод

1. Кабель NM

Самым распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• Цепи калибра 6, 55 А в черной оболочке
• Цепи калибра 8, 40 А в черной оболочке
• Цепи калибра 10, 30 А в оранжевой оболочке
• Цепи калибра 12, 20 А в желтой оболочке
• Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2. Бронированный кабель

Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

Проводка переменного тока

, также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Другой вариант, который выбирают электрики, — это использовать под землей кабелепровод из ПВХ и протягивать провода.

Этот тип кабеля обычно используется для питания наружных приборов и содержит изолированные провод под напряжением и нейтраль, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для предметов, которые не требуют большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белого или коричневого цвета;
• Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, то буквы обозначают ее свойства:

• T — термопластик;
• H означает термостойкость, а HH означает высокую термостойкость;
• Вт означает номинальную мощность для влажных помещений;
• N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или мусорных баков.Поскольку это электрические провода, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенный тип кабеля для этого — Cat (Категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, контакт проводки данных с домашней проводкой все же опасен. Поэтому обращайтесь с ним осторожно и не касайтесь оголенных проводов.

Безопасность электропроводки — Пожарно-спасательная служба Центрального округа

К проектам домашней электропроводки своими руками нельзя относиться легкомысленно.

Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть опасности вас и вашу семью. Общие риски включают поражение электрическим током и возможное поражение электрическим током.

Мы в CCFR настоятельно рекомендуем работать с профессионалом, чтобы эти проекты выполнялись безопасно и гладко.

Советы по подключению

Вы уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время проекта домашней электропроводки.

1. Отключение питания
   Перед запуском убедитесь, что питание выключателя отключено, и используйте тестер напряжения, чтобы убедиться, что провода
   и / или электрические соединения полностью обесточены, прежде чем начинать работу с ними.Убедитесь, что
   все в вашем доме знают, что ведутся электромонтажные работы. Закрепите автоматический выключатель лентой в выключенном положении.
2. Будьте осторожны с тем, к чему прикасаетесь
   Никогда не касайтесь водопроводных или газовых труб во время работы с электричеством. Они часто используются для заземления электрических систем.
3. Используйте правильные инструменты
   Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, переключатели и приспособления будут задействованы в вашем проекте. Убедитесь, что у вас есть все подходящие инструменты, в том числе, но не ограничиваясь: плоскогубцы, кусачки, инструмент для зачистки кабелей и проводов, рыбка и цветная лента, тестер напряжения, тестер целостности цепи, электрическая дрель и дрель.Вы можете арендовать часть этого оборудования в местном хозяйственном магазине.
4. Купите правильные детали
   Если вы устанавливаете новые розетки, убедитесь, что новые соответствуют проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если он не отмечен или есть косая черта через AL, это следует использовать только на медной проводке.
5. Включите соединительную коробку
   Никогда не сращивайте провода и не прячьте их в стене без соединительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку.
6. Замените старую проводку, которая показывает признаки износа или изнашивания
7. Устранение проблем с предохранителями и выключателями
8. Don’t Overload
   Перегрузка розеток или удлинителей может стать причиной пожара.

Дома с алюминиевой проводкой
Согласно CPSC, дома с проводкой по «старой технологии», изготовленной до 1972 года, в 55
РАЗ чаще имеют одно или несколько соединений, которые достигают «условий пожарной опасности», чем домашняя разводка медью
.

Это происходит из-за процессов разрушения алюминия, которые вызывают повышенное сопротивление потоку
электричества, что может привести к перегреву, иногда на опасном уровне, когда в цепи протекает ток.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели на розетках или переключателях
● мерцающие огни
● неработающие цепи
● запах горящего пластика на розетках или выключателях

Если в вашем доме используется алюминий, вы можете заменить или отремонтировать его, чтобы навсегда снизить риск электрического пожара в вашем доме.Мы рекомендуем проконсультироваться с электриком, чтобы определить, рекомендуется ли для вашего дома полная замена (с медной проводкой
) или КОПАЛОВЫЙ («косичкой») ремонт.

Последние мысли
В случае сомнений обратитесь к подробному справочнику или найдите профессионала, который выполнит эту работу. Даже если вы думаете, что правильно поняли проект
, одна ошибка может оставить потенциальную опасность пожара, скрывающуюся в ваших стенах. Авторитетный электрик разбирается в
во всех аспектах домашней электропроводки и, возможно, сможет безопасно подключить ваш дом за меньшее время, чем вам потребуется на изучение.

Основные требования к электромонтажу жилого дома

Электромонтаж сложен и сильно отличается от других аспектов обустройства дома. Знание того, как это работает, принесет вам большую пользу.

Однако в некоторых населенных пунктах для электромонтажа жилых домов разрешается только квалифицированный электрик. Это связано с риском совершения простой ошибки. Вы можете выполнить установку под наблюдением лицензированного электрика, чтобы избежать дорогостоящих ошибок.

Как домовладелец, вы должны знать определенные основные требования к домашней электропроводке для вашей защиты, даже если вы не планируете выполнять электромонтаж самостоятельно.

Начнем с требований к домашней электропроводке для каждой комнаты.

Требования к разводке различных частей дома

Гостиная, столовая и спальни

Эти стандартные жилые помещения требуют умеренного энергоснабжения. Гостиная, столовая и спальни обычно обслуживаются 120-вольтовыми 15 или 20-амперными сетями, которые могут обслуживать более одной комнаты.

Установите настенный выключатель рядом с входной дверью в комнату. Этот переключатель позволяет вам легко освещать комнату, когда вы входите в нее. Он будет контролировать потолочные светильники или настенный светильник. Тяговая цепь не должна контролировать ваш потолочный светильник; установить переключатель.

Для вашей столовой требуется отдельная 20-амперная цепь для микроволновой печи или оконного кондиционера. Все настенные розетки не должны находиться на расстоянии более 12 футов друг от друга. Если у вас стена шириной более 2 см, установите электрическую розетку.

Ванная

Помните, что ванные комнаты всегда влажные, поэтому будьте предельно осторожны. В ванных комнатах может потребоваться более одного контура из-за освещения, вентиляторов и выходов для фенов и других приборов.

Для розеток в ванной рекомендуется использовать схему на 20 ампер. Контур можно использовать для питания всей ванной комнаты (отдельной ванной комнаты), если нет обогревателей или вентиляторов со встроенными обогревателями. Вы также можете использовать схему на 20 ампер для розеток и еще 15 ампер для освещения.

Если вы планируете использовать вытяжной вентилятор со встроенным нагревателем, сделайте для него отдельную цепь на 20 ампер. Ваши розетки должны быть не менее 120 вольт для ванной и должны иметь защиту от замыкания на землю (GFCI).

Все светильники в душевой зоне, если на них не распространяется струя душа, должны быть рассчитаны на использование в сырых помещениях. Вы можете добавить дополнительную розетку рядом с дверью для пылесоса, в зависимости от размера ванной комнаты.

Кухня

Кухня потребляет больше электроэнергии, чем любая другая комната в доме.Кухня со стандартной техникой требует от семи контуров и более.

Для кухонного освещения требуется как минимум одна цепь на 120/125 В и 15 А отдельно. Он может питать потолочные светильники, светильники канистр, полосовые светильники и светильники под шкафом. Для каждого набора светильников необходимо установить выключатель, чтобы вы могли легко управлять освещением.

Для переносных подключаемых устройств установите две цепи на 20 А и 120 В для розеток на столешнице. Почти для всех стандартных кухонных приборов требуется отдельная электрическая цепь.Посудомоечная машина, вывоз мусора, холодильник и микроволновая печь требуют цепей на 120 вольт.

Установите электрическую плиту с цепью 240 вольт и 50 ампер, даже если она вам сразу не понадобится. Если вы хотите продать дом, электрическая плита может стать для вас отличным аргументом в пользу продажи.

Ознакомьтесь с рекомендациями производителя, чтобы выбрать более подходящую схему для вашей посудомоечной машины и вывоза мусора между 15-амперными и 20-амперными цепями. Что касается холодильников и микроволновых печей, сила тока будет 20 ампер.Розетки на столешнице не должны располагаться на расстоянии более 6 футов друг от друга.

Коридоры

Коридоры могут быть очень длинными, поэтому им необходимо эффективное освещение. Вы должны установить достаточно света, чтобы не отбрасывать тени.

Если длина вашего коридора составляет 10 футов, вы можете использовать обычную розетку. Выключатели следует устанавливать трехсторонним, чтобы светом на потолке можно было управлять с обоих концов. Сделайте его четырехсторонним, если коридор обслуживает спальню или любую другую комнату.

Лестницы

Все ступени должны быть хорошо освещены; вы не хотите спотыкаться и падать. Как и в коридоре, вам нужны трехпозиционные переключатели, чтобы вы могли включать или выключать их с обоих концов. Если у вашей лестницы есть поворот, убедитесь, что эта зона должным образом освещена.

Унитазы

Светильники с очень горячими лампочками (лампами накаливания) должны быть заключены в глобус. Они должны быть установлены на расстоянии более 12 дюймов от одежды или 6 дюймов, если они утоплены.Светодиодные лампы можно устанавливать на расстоянии не менее 12 дюймов от места хранения или 6 дюймов, если они встраиваются. Накладные светильники должны быть на потолке или стене над дверью.

Прачечная

Здесь электрические требования основаны на типе сушилки для белья, которую вы выбираете. Если вы хотите использовать газовую сушилку, установите как минимум одну цепь на 20 А для оборудования прачечной. С другой стороны, выделите 30-амперный 240-вольтовый провод с четырьмя проводниками, если вы планируете использовать электрическую сушилку для одежды.Также важно, чтобы все розетки в прачечной были защищены от GFCI.

Гараж

В гаражах обычно требуется 120-вольтная 20-амперная цепь для розеток внутри и даже за пределами гаража. В гараже должен быть хотя бы выключатель освещения. Этот переключатель следует установить как трехпозиционный, чтобы им можно было управлять с обоих концов, как в коридорах и на лестницах. На каждое место в машине должно быть по одной розетке. И все сокеты должны быть защищены GFCI.

Как правило, все цепи для освещения и розетки должны иметь прерыватель цепи от дугового замыкания (AFCI), чтобы предотвратить искрение и снизить вероятность возгорания. Электрические розетки должны иметь защиту от несанкционированного доступа (TR) в доме, чтобы дети не вставляли в них какие-либо предметы.

Что нужно иметь в виду

Вы должны выбрать кабель подходящего размера для каждой цепи. Провод 14-го калибра подходит для автоматических выключателей на 10 и 15 ампер. Для любого выключателя с током выше 15 А будет использоваться кабель 12-го калибра.Кроме того, для 30-амперного выключателя будет использоваться кабель 10-го калибра, а для 50-амперного — 8-го калибра.

Подключите приборы с напряжением 240 В к одной цепи.

Действия, которые необходимо выполнить при электромонтаже дома

1. Разработайте электрическую схему

Ваш первый шаг — разработать электрическую схему. На схеме будет показано расположение коробки выключателя и путь, по которому каждый провод будет идти к каждой розетке.

2.Отключить питание

Игнорировать этот шаг опасно. Не будьте слишком самоуверенными. Отключите электропитание, прежде чем делать какие-либо электромонтажные работы в доме, пусть даже небольшие. Отключите питание, которое ведет к домашнему счетчику, или позвоните своему поставщику электроэнергии, чтобы отключить его на этот короткий период.

3. Установить электрический щит

Установите электрическую панель в том месте, где в ваш дом поступает электричество от поставщика. Используйте отвертку и молоток, чтобы проделать отверстия, через которые могут пройти провода питания.

4. Установить кабелепроводы

Начните с верхнего этажа в подвал. Так проще, и вам не нужно использовать лестницу, чтобы протолкнуть провод вверх. Начните с самого длинного кабеля, чтобы избежать потерь. Имейте по крайней мере один фут дополнительной проволоки на каждом конце.

Пропустите провода через просверленное отверстие и закрепите зажимами. Затем ослабьте проушины на латунной шине. Поместите красный в один, а черный в другой. Привяжите белый кабель к серебряной шине

.

5.Правильно разбирайтесь в подсчете торговых точек

Вы должны знать все необходимые розетки и сколько переключателей будет работать в цепи, как указано выше в требованиях для каждой комнаты.

6. Настроить подключение

Теперь вставьте металлический стержень заземления как следует в почву. Затем протяните медный провод восьмого калибра от платы к валу. Соедините зажим заземления и шину заземления на сервисной плате.

7. Добавьте автоматический выключатель и распределительную коробку

Изображение предоставлено: harrison-electric.com

Автоматический выключатель следует размещать в легкодоступном месте. Может быть в подвале или подсобном помещении. Подключите каждую электрическую цепь к сервисной плате, чтобы сформировать автоматический выключатель.

Подключите белый провод каждого кабеля к серебряной шине, а заземляющий провод к шине заземления. Черный провод должен разделять автоматические выключатели в паре.

Чтобы предотвратить перегрузку, спроектируйте схему так, чтобы длина кабеля была обрезана. Затем установите электрическую коробку в каждом месте розетки, осветительной арматуры или выключателя.

Заключение

Электромонтаж в доме очень тонкий. Будьте осторожны и убедитесь, что вы пытаетесь выполнить электромонтаж в доме под наблюдением квалифицированного электрика. Безопасность превыше всего, потому что неправильное подключение может привести к повреждению оборудования, возгоранию или поражению электрическим током.

Не делайте предположений; устанавливайте технику согласно рекомендациям производителя. Прежде чем начать, выделите время, чтобы спланировать работу, следуя приведенным выше рекомендациям.
