Прокладка скрытой проводки: Монтаж скрытой проводки в штробе

Сложности возникают когда дом построен и требуется выполнить монтаж скрытой электропроводки по новому дизайн проекту. Расположение и количество электрических точек может значительно отличатся от существующей разводки. Каналов для подводки кабелей к новым розеткам просто нет, а существующие ведут совершенно не туда. У непрофессионалов появляется масса проблем, связанных с устройством штроб и каналов для прокладки новой проводки. Особенно это касается наших друзей из ближнего зарубежья. Перфоратора нет, штрорборез отсутствует, о промышленном пылесосе можно и не вспоминать.

Гарантия качества!

Помните, «скупой платит дважды!». Некачественный монтаж электропроводки обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Открытая и скрытая проводка

Каждый из нас с вами, заходя в магазин и выбирая розетку домой, задавался вопросом: что такое открытая или скрытая проводка, и что значат буквы ОП и СП. Эти буквы как раз и обозначают те самые вариации проводки. Оба варианта широко используются, но каждый предназначен под конкретные цели, нормы и задачи. Есть еще один вид проводки, который используется в дизайне помещений достаточно широко. Интересно? Как мы с вами помним, читать полезно, а значит читайте до конца.

Начнем со скрытой проводки. Сразу оговорюсь, что про кабели и провода, которые используются в той или иной проводке говорить сегодня не будем, так как это тема отдельной статьи. Оговоримся лишь, что провода и кабели бывают круглые и плоские. И от этого будем отталкиваться. Скрытая проводка — это очень распространённый способ прокладки инженерных сетей внутри бетонных, кирпичных и пеноблочных домов. То есть такая проводка проходит во всех многоквартирных домах по всему миру. Также, как правило, такая проводка имеет место быть в частных домах, построенных без использования деревянных материалов.

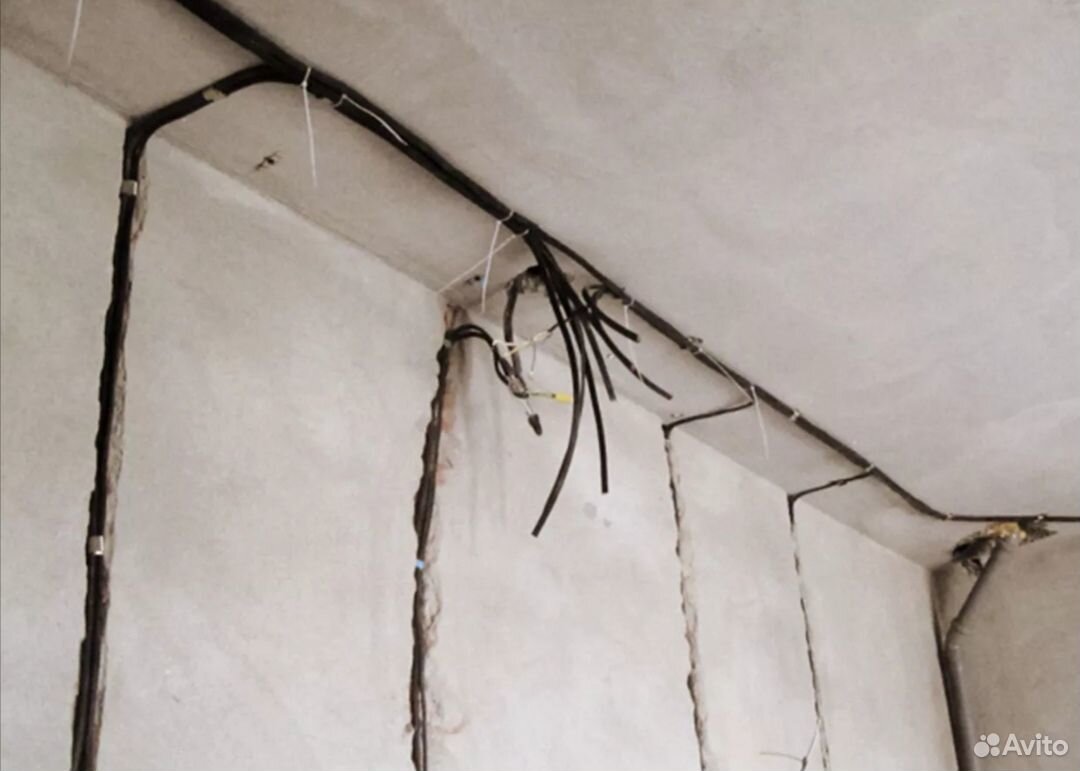

Провода и кабели при скрытой проводке, как правило, спрятаны в стену. Существуют разные способы скрыть проводку в толще стены. Так, обычно ее кладут в толще строительных конструкций — в каналах бетонных перекрытий, в перегородках из гипса и бетона и под штукатуркой.

Как проложить проводку в стене

Часто происходит так, что мы с вами покупаем новую квартиру, получаем план проводки, и он нас не устраивает. Нередко возникают случаи, когда просто от счетчика провод введен в квартиру и на этом точка. И дальше вам либо переделывать проводку, либо прокладывать ее. И тут начинается самое интересное. Для начала вам нужно начертить трассу, согласно которой будете прокладывать электрическую проводку. В ней должны быть учтены места, где будут установлены розетки, а также выводы под осветительные приборы. Имея на руках этот чертеж, можно переходить к следующему пункту.

Нам понадобится вооружиться штроборезом и перфоратором. Будем с вами штробить трассы между подрозетниками и выводами под светильники. Отметим, что провода прятать под штукатурку надо в гофрированной трубе. Замазывать жёлоб штукатуркой поверх трубы стоит так, чтобы слой штукатурки был примерно четыре миллиметра. Также прокладывать провод в гофрированной трубе надо так, чтобы он не занимал больше одной трети диаметра. Такие условия прокладки кабеля считаются оптимальными.

Немаловажно, что перед заливкой наливного пола и установкой натяжного потолка стоит позаботиться о проводке в них. Так как после окончания работ по заливке или установке, проводку сделать в этих местах значительно проблематичнее.

Далее перейдём к подрозетникам. Подрозетники, как правило, имеют диаметр 72 или 73 миллиметра. Также для установки подрозетника потребуется проштробить круглое отверстие чуть больше, чем диаметр самого изделия и туда установить его, отшпатлевав и оштукатурив. Далее провода со всех комнат собрать в щиток. Во все подрозетники установить выключатели и розетки, подключить освещение. И все, проводка готова.

Второй способ установки проводки более простой, и не менее распространённый — открытая проводка. При этом способе провод не прячется в стену, а проходит по поверхности стен и потолка. Как правило, такую проводку используют в деревянных дачных и частных домах. В деревянных домах по пожарным соображениям нельзя прятать провод в стену. Провод постоянно находится под напряжением, а если это еще и дом, где вы постоянно живете? Представьте, как провод под нагрузкой нагревается от стиральной машины, чайника, или других мощных электроприборов? Это попросту может привезти к пожару.

Такая проводка иногда рациональнее, так как все распаячные коробки и провода находятся на поверхности. И при возникновении аварии ее проще найти в открытой проводке, чем в скрытой. Для скрытой проводки нужно специальное устройство для «прозвона» кабеля. А если же вы въехали в квартиру уже с готовой проводкой, ее переделывал хозяин самостоятельно, а в управляющей компании могут предоставить только схему проводки при постройке? Так что даже при слегка менее «дизайнерском» виде открытой проводки, у нее много плюсов.

Открытая проводка, как правило, укладывается в кабель-канал, гофрированные и гладкие жесткие трубы. И если десять лет назад это были только белые и серые трубы, то сейчас все изменилось. Вы, придя в магазин, можете купить уже не только кабеленесущие системы с цветом под «дерево», но и любого, такого, как вам заблагорассудится.

Итак, нам понадобятся: кабель-канал или трубы, провода, распаячные коробки, выключатели и розетки. От главного щитка на вводе в дом пойдут трассы из кабель-канала, которые в нужных нам местах будут входить в распаячные коробки и там делиться на несколько трасс. Например, нам нужно одну ветку пустить на розетки, другую на выключатели, а третью провести к люстре. Вводим провода в распаячную коробку и там с помощью клеммных колодок делим ее на несколько.

Одно из огромных преимуществ такой сети — не нужно штробить стену под трубы и розетки. Розетки открытой проводки устанавливаются не в подрозетники, а на поверхность стены. И с этим, уж поверьте, справится даже ребенок. Хотя розетки детям не игрушка. С выключателями абсолютно такая же история.

А теперь про дизайнерский вид проводки. На самом деле, это просто вид ОП. Так называемая ретро-проводка. Тут используется специальный провод, похожий на тоненький канат. Держится он на специальных фарфоровых изоляторах. Также для такой проводки часто используются специальные выключатели и розетки. Они имеют фарфоровый корпус, и, как правило, очень красивые. Но важно понимать, что это не особенные розетки, там не может быть ничего особенного. Это самые обычные розетки и выключатели, просто исполненные из необычных материалов и имеющие красивый дизайн. Поэтому и стоят достаточно дорого. Но поверьте, это правда очень красивый вариант открытой проводки, да еще и очень оригинальный.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

Как правильно сделать монтаж скрытой проводки

В соответствии с установленными нормами и правилами запрещается прокладка скрытой электропроводки по диагонали. Сокращать таким образом путь между электроточками с целью экономии кабеля запрещено потому, что когда понадобится найти повреждение в проводке, то мало того, что это будет сделать не просто, так еще и существует риск получить поражение электрическим током. Кроме того электрический удар может получить посторонний человек, решивший, например, забить гвоздь для картины, но при этом не осведомленный о пути пролегания электропроводки. Поэтому электропроводка должна быть проложена к розеткам, выключателям, распредкоробкам и светильникам строго по горизонтально-вертикальным линиям.

Согласно правилам электропроводка должна проходить на расстоянии не менее 15-20 см от потолка. Это связанно с тем, что сейчас многие устанавливают натяжные и подвесные потолки. Если проводка будет проходить на расстоянии, например, 7-10 см, то существует риск ее повреждения при сверлении отверстий для направляющего профиля, если что она окажется на одной с ним линии. Также проводка может оказаться закрытой навесным потолком, что значительно затруднит к ней доступ в случае необходимости проведения диагностики или поиска неисправности.

Разметка

Прежде, чем приступить к разметке линий под проводку, необходимо определиться с местами установки розеток, выключателей и светильников. Разметку линий можно осуществить двумя способами: лазерным уровнем или капроновым шнуром.

Разметка с помощью лазерного уровня в основном применяется в больших помещениях, а также в помещениях, где требуется точность до миллиметра. В квартирах и частных домах для разметки горизонтальных линий используют строительный уровень и капроновый шнур. С помощью уровня определяются разметочные точки, через которые сильно натягивается и сразу же резко отпускается натертый цветным мелом шнур, оставляя четкий и ровный след на стене. Вертикальные линии отбиваются с помощью шнура, на конце которого висит груз. Груз в данном случае играет роль отвеса.

Штробление

После того, как все линии под проводку будут размечены, можно приступать к штроблению. Если проводится прокладка проводки в собственной квартире, то для одного раза нецелесообразно приобретать штроборез. К тому же его лучше использовать совместно с техническим пылесосом. Штроборез в основном используется профессиональными электромонтерами, которые часто выполняют подобную работу.

Для одноразового использования отлично подойдет болгарка или перфоратор, цены на которые более доступные. Суть работы довольно простая: болгаркой, оборудованной алмазным диском, выполняются две борозды, между которыми перфоратором выдалбливается канавка под электропроводку. Расстояние между бороздами напрямую зависит от количества проводников, которые будут укладываться в штробу.

Крепление проводки

Для крепления скрытой электропроводки используются дюбель-хомуты. Перфоратором сверлятся через 30-40 см отверстия диаметром 6 мм, в которые вставляются дюбель-хомуты. Несмотря на то, что вставить их легко, вынуть обратно сложно из-за усиков.

Заделывание штробы

После того, как проводка будет закреплена в штробе, ее нужно заделать. Перед тем, как нанести шпатель, следует промазать канавки грунтовкой.

Ну и напоследок совет: проводя прокладку скрытой электропроводки, не забывайте оставлять достаточно кабеля в розетках, выключателях и распредкоробках.

Скрытая проводка: правила монтажа

Монтировать скрытую проводку намного сложнее, чем открытую. Если открытая проводка позволяет визуально понять суть проблемы, то скрытая проводка усложняет задачу. Делая ремонт в квартире мы всегда идем на риск, вбивая гвоздь в стену. Никогда не знаешь, где проходит провод под напряжением.

Существуют определенные правила прокладки скрытой проводки. Эти правила регламентируются «Инструкцией по монтажу электрооборудования и электросетей жилых и общественных зданий», разработанной ОАО НИИ «Проектэлектромонтаж». Они являются обязательными для всех строительных и проектных организаций. Согласно принятым нормам, электропроводка в стене должна быть заключена в пластмассовые трубы и коробки.

Провода в стены панельного дома закладываются параллельно архитектурно-строительным линиям помещения, а в панели перекрытий — по кратчайшим расстояниям между начальными и конечными точками. На наличие канала в строительных конструкциях указывают клемные коробки, а в многопустотных панелях перекрытий — специальные пластмассовые крышки для закрывания отверстий.
Также допускается прокладка скрытой проводки без труб специальными проводами — АППВ. Это тот самый тип проводки, в который легче всего угодить гвоздем, сверлом или нарушить ее в процессе перепланировки квартиры.
В гипсокартонных перегородках скрытую проводку выполняют в стальных или поливинилхлоридных трубах. Или используют кабели и провода с самозатухающей оболочкой. На наличие проводки внутри полых перегородок указывают стальные и пластмассовые коробки специальной конструкции, в которых осуществляется монтаж узлов ответвлений, а также устанавливаются штепсельные розетки и выключатели.

Как же определить где проложен кабель или провод?

Можно воспользоваться отверткой-пробником. Она предназначена для проверки элементов и цепей переменного и постоянного тока. В данном случае нас интересует диагностика цепей переменного тока. Есть два варианта – контактный и бесконтактный:
Контактный метод. Установить переключатель в положение визуального режима. Щупом пробника, не касаясь бокового электрода, прикоснуться к оголенному участку токоведущей части электроустановки.
Свечение красного светодиода будет сигнализировать о наличии напряжения переменного тока и наоборот.
Бесконтактный метод.  Для поиска скрытой проводки нужно провести пробником по поверхности стены. Место прохождения проводов под напряжением определяется по сигнализации. Для полного контроля проложенных линий необходимо подать напряжение ко всем потребителям.
Решив проблемы со скрытой проводкой, необходимо помнить, что участок открытой проводки между розеткой и потребителями тока является самым уязвимым местом. Электрический шнур, ведущий к бытовому электроприбору, со временем изнашивается, создавая возможность короткого замыкания.

Все самое необходимое для прокладки проводки Вы можете найти в нашем каталоге.

Поделиться записью

Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты

Немалое количество людей предпочитает жить в кирпичных домах. Такие дома можно увидеть в каждом населенном пункте. Конечно, для комфортного проживания в кирпичных домах люди монтируют систему водоснабжения, отопительную, электрическую и другие важные инженерные системы.

Собственно в этой статье мы рассмотрим особенности монтажа электрической системы. Другими словами статья сообщит о том, как осуществляется прокладка проводки в кирпичном доме.

Прежде всего, следует отметить, что сегодня можно встретить как небольшие кирпичные дома, так и многоэтажные кирпичные дома. В последних есть много квартир и, как правило, одну квартиру использует одна семья.

И в большинстве случаев изменение проводки происходит в пределах определенной квартиры. По сути дела прокладка проводки в квартирах и частных домах мало чем отличается.

Основная разница заключается в сложности схемы. В частных кирпичных домах она более сложная, поскольку здесь есть больше пользователей электроэнергии и при этом электрический ток может подаваться и на прилегающую к дому территорию.

Существует два варианта прокладки проводки в середине кирпичного дома, а именно открытый и закрытый. Первый вариант очень редко используется, поскольку монтаж кабелей в пластиковых лотках или коробах несколько портит эстетичность интерьера.

Поэтому практически во всех кирпичных домах устанавливают скрытую проводку. И здесь уже есть свои особенности. Они зависят от способа внутренней отделки.

Если на кирпичные стены будет наноситься штукатурка, то проводку можно спрятать под ней. В этом случае монтаж очень прост. Он заключается в прикреплении всех электропроводов к кирпичной стене.

Штробы в кирпиче перед штукатурными работами

Прикрепление осуществляется с помощью пластиковых скоб. Конечно, все электропровода должны идти по тем маршрутам, которые определяются схемой (о правилах размещения проводов мы отметим ниже).

Помимо монтажа самых проводов сразу же монтируют подрозеточные коробки. Здесь следует иметь в виду, что эти коробки не должны торчать над штукатуркой.

Поэтому следует определиться с тем, какую толщину будет иметь штукатурка и в зависимости от этого сделать отверстия с помощью дрели в кирпичной стене. Фиксация монтажных коробок в сделанных отверстиях осуществляется с помощью алебастра. В эти коробки и выводятся концы проводов.

Также перед процессом оштукатуривания стен монтируются распределительные коробки. Они должны быть в каждой комнате. Их монтаж ничем не отличается от установки подрозетников. В середину них также выводят кабеля.

Что касается типа кабелей, то под штукатурку следует устанавливать медный кабель ВВГнг или NYM. Последний кабель является наиболее предпочтительным вариантом. Они обладают ПВХ-оболочкой, которая не поддерживает горение и в случае короткого замыкания выделяет пониженное количество дыма.

Если есть желание использовать другие провода (ПВС, АПВ или ПВ), то их нужно монтировать в коробки или трубы. Чтобы протянуть кабель через трубы используют эластичную пластиковую протяжку. Сначала ее протягивают через трубу. Далее к ней надежно прикрепляют кабель и, вытягивая протяжку, затягивают новую проводку.

Полезный совет: наиболее идеальным вариантом прокладки скрытой проводки будет установка пластиковых труб на стены кирпичного дома, через которые и будут проходить сами кабели. Удобство этих труб заключается в том, что если в будущем нужно будет заменить проводку, то не возникнет никаких сложностей с демонтажем старых и установкой новых кабелей. При этом не надо будет штробить стены и сам процесс замены будет очень простым.

Когда проложены все провода, установлены распределительные и монтажные коробки, то сверху наносят штукатурку. Этот вариант прокладки проводки является возможным в том случае, если слой штукатурки будет толще, чем кабели.

В том случае, если планируется нанести немного штукатурки, т.е. ее слой будет не очень толстым и кабель не возможно в ней спрятать, то в кирпичных стенах нужно делать штробы (канальчики). В них и будет делаться прокладка скрытой проводки. Об особенностях создания штроб мы опишем ниже.

На практике часто бывает так, что владельцы не хотят наносить штукатурку на стены, а взамен устанавливают гипсокартонные плиты. В этом случае все очень просто, поскольку каждый провод можно смело прикреплять к стене с помощью скоб, и вся скрытая проводка будет размещаться за листом гипсокартона. Конечно, размещение электрокабелей должно соответствовать электрической схеме и правилам, определенным ПУЭ.

Как надо размещать электропровода

Остановимся на правилах размещения электрокабелей. Они должны размещаться только в вертикальном или горизонтальном положениях. Размещение по диагонали запрещается. Исключением может быть диагональная прокладка на мансарде, однако при условии, если кабель размещается параллельно линии потолка.

Горизонтальную прокладку скрытой проводки рекомендуется делать на высоте 30-ти сантиметров от уровня пола, или на уровне, который находится на 30 сантиметров ниже уровня перекрытия. Проводку можно подносить и выше, однако между перекрытием и проводкой должно быть не менее 15-ти сантиметров.

Полезный совет: будет лучше, если расстояние между перекрытием и скрытой в штукатурке или за гипсокартоном проводкой будет составлять 30 сантиметров. Это позволит избежать сложностей в случае монтажа подвесного потолка.

Что касается вертикальной прокладки, то здесь тоже есть некоторые ограничения. Расстояние от угла стены, дверной коробки или оконного проема к кабелю должно быть большим 15-ти сантиметров. Если по стене будет проходить газовая труба, то провод должен располагаться на расстоянии 40 сантиметров от нее.

Прокладка с помощью штроб

Описанные выше способы прокладки скрытой проводки касающиеся того случая, когда дом строится и только осуществляется организация всех инженерных систем.

Штробы в штукатурке под проводку

Однако есть много случаев, когда владельцы кирпичных домов хотят произвести замену старой проводки с помощью своих рук. В этом случае уже возникают дополнительные сложности.

Они связаны с тем, что вся старая проводка спрятана под слоем штукатурки и собственно в этом слое придется прокладывать новую проводку. Для того чтобы ее установить, нужно делать каналы, в которых и будут размещаться электропровода.

Особенности выбуривания штроб зависят от толщины слоя штукатурки. Если этот слой толще проводки, которая будет прокладываться, или трубки, в которых будут размещаться кабели, то штроблят только штукатурку.

В этом случае можно сказать, что вам повезло, поскольку вам не придется прикладывать больших усилий. Однако, если толщина слоя штукатурки является недостаточной, то придется штробить кирпичную стену. А это уже гораздо сложнее.

Штробление кирпичных стен также осуществляться с определенными правилами. Так, канал не должен быть шире или глубже чем 25 миллиметров. Одна штроба не должна быть длиннее трех метров. На несущих кирпичных стенах нельзя делать горизонтальные каналы. Также нельзя штробить перекрытия (за исключением штукатурки на потолке).

Кроме этого каналы должны делаться таким образом, чтобы было минимальное число углов между местами размещения выключателя/розетки и распределительной коробки. Конечно, лучше делать только один угол перехода от горизонтальной штробы к вертикальной. Стыки стен в данном случае в расчет не берутся.

Способы создания штроб

Их можно сделать с помощью:

• молотка и зубила;
• перфоратора или ударной дрели;
• болгарки;
• штробореза.

Наиболее идеальным вариантом является использование штробореза. Благодаря ему штроба будет иметь необходимую глубину и ширину, а также будет ровной.
В кирпичном доме и любой квартире штробы делаются согласно маршрутам прокладки новой проводки. Эти маршруты обозначаются на схеме.

Согласно схеме на стенах рисуют разметку. Она должна представлять собой две параллельные линии, которые отходят от места распределительной коробки к выключателям, розеткам и светильникам.

Полезный совет: перед нанесением разметки в местах, где будут проходить штробы, следует провести проверку на наличие проводов под напряжением. Это повысит безопасность всех работ.

По сделанной разметке осуществляют штробление стен. Этот процесс очень шумный и во время его выделяется много пыли. Поэтому для защиты надо использовать очки, перчатки и респиратор.

Если вы планируете штробить стену с помощью перфоратора, то нужно использовать широкий и короткий буры, а также лопатку. Сначала, оснастив перфоратор буром, делают отверстия по всей длине штробы.

Расстояние между ними не должно превышать 15-ти миллиметров. Отверстие должно иметь глубину, равную 25-ти миллиметрам. Далее снимают бур и устанавливают лопатку.

После этого откалывают необходимые куски стены. Не следует ставить лопатку поперек самой штробы. Это может привести к откалыванию большой части штукатурки.

Если вы будете использовать болгарку, то ее нужно оснащать алмазным диском. Ею пропиливают оба края штробы. Далее берут перфоратор и высвобождают ту часть стены, которая находится между пропиленными линиями.

Следует иметь в виду, что при использовании болгарки будет образовываться большое количество пыли. Эту пыль нужно убирать с помощью мощного пылесоса. Желательно, чтобы трубу пылесоса держал второй человек.

Что касается штробореза, то он имеет два диска, которые и будут резать две линии нашего канальчика. Конечно, эти диски должны быть алмазными. Штроборез имеет такую конструкцию, благодаря которой пыль не попадает в комнату. Когда штробы являются готовыми, их зачищают и грунтуют.

Подобным образом делают места для размещения монтажных и распределительных коробок. Их монтируют на алебастр. После этого уже устанавливают необходимые провода.

Опять же, проводку можно устанавливать как в самые штробы и наносить сверху штукатурку, так и можно размещать в пластиковых трубах. Кабели или трубы закрепляют с помощью распорок, скоб или алебастра. После прокладки проводки штробы заполняются штукатуркой.

Некоторые особенности составления схемы

Таковыми являются способы прокладки проводки в кирпичном доме с помощью своих рук. Соответственно, один из этих способов надо учитывать во время составления схемы прокладки новой проводки. Стоит отметить, что схема является обязательной и ее нужно утверждать в соответствующих органах.

Раньше мы указали правила размещения проводки. Они также должны быть учтены в схеме. Также стоит отметить, что схема должна предусматривать как минимум наличие двух отдельных ветвей проводки.

Одна должна питать освещаемые устройства (для этого можно использовать провод с сечением 1,5 кв. миллиметра), другая — подавать ток к розеткам (сечение электропроводов должно превышать 2,5 кв. миллиметра).

Также должны быть отдельные ветки для мощных потребителей электричества. В каждой комнате должна быть как минимум одна распределительная коробка.

Нужные материалы и инструменты

После того, как вы составили и утвердили схему прокладки проводки в кирпичном доме, вы можете приступать к закупке необходимых инструментов и материалов.

Материалы должны быть представлены:

• электрокабелем;
• монтажными и разводными коробками;
• алебастром;
• клемниками;
• скобами;
• металлическими гильзами и пластиковыми втулками.

Что касается инструмента, то кроме того, с помощью которого будут делаться штробы, нужно взять:

1. Молоток.
2. Бокорезы.
3. Зубило.
4. Пассатижи.
5. Монтажный нож.
6. Отвертки.
7. Указатель напряжения.
8. Мультиметр.

Когда все материалы и инструменты являются подготовленными, приступают к прокладке проводки в кирпичной кладке одним из вышеописанных способов.

В том случае, если проводка будет проходить через стену, то в стене нужно сделать отверстие и вставить в него гильзу. На края гильзы монтируются пластиковые втулки.

В конце соединяют все провода и проводят измерительные работы.

Проведение работ по прокладке проводки в кирпичном доме

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме — выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме — какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

• Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
• Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
• На стены будет гораздо проще клеить обои или иное покрытие;
• Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
• Кабель в трубе заменить достаточно просто;
• Минимальный риск в повреждении проводки механического характера;
• Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

• Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
• Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
• Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
• Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
• Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
• Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

5. Соединять трубы лучше всего посредством пайки либо сварки.
6. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
7. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
8. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
9. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
10. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN

RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Которые используются в беспроводной связи. Читать дальше➤

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS-вызовов и восходящая линия связи PS-вызовов.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide

Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители радиокомпонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды

* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.

RF Калькуляторы и преобразователи беспроводной связи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Учебники

Различные типы датчиков

Поделиться страницей

Перевести страницу

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать комнату для развлечений безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной.Это разрушительная и деликатная задача, которую может быть сложно исправить, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все гладко. Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Установка относительно проста.В конце концов, если вы проделаете два отверстия в стене и опустите кабели, все будет технически работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой. Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек для отверстий, тем лучше будет выглядеть ваша развлекательная система.

1. 1. 1. Кабели питания, сертифицированные ETL для установки в стену — кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности.Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто поставляются со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они делают отверстие в стене не так сильно, как отверстие в стене, и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальная часть сверла, чтобы проделать отверстие идеального размера.Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл. Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Бита для отверстий для гипсокартона — Эти сверла крепятся к сверлу, чтобы проделать в стене отверстие идеального размера. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты предназначены для помощи в прокладке кабелей через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете комплексный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.

Если ваш телевизор в настоящее время закреплен на стене, вам необходимо удалить его или создать пространство между ним и стеной.В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет шипов , и если смотреть под этим местом, рядом есть розетка .

Вот еще одна причина, по которой может быть полезен изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается обо всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, так как этот шаг может сильно отличаться в зависимости от оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Для комплектов, в которые входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и прижмите их в своем направлении.

После этих шагов у вас будет надежная установка для скрытия кабелей за стеной. Этот способ можно использовать в любой комнате современного дома, если есть гипсокартон и есть оборудование. Только не срезайте углы.

На самом деле, ремонт этих отверстий не должен быть труднее, чем это, если у вас есть подходящие материалы.Все, что вам понадобится, — это краска, самоклеящаяся сетка и шпаклевочный состав. Помимо ожидания высыхания вещей, это 10-минутный процесс, который стоит тех преимуществ, которые дает чистая развлекательная система.

Сводка

Название статьи

Как безопасно спрятать кабели за стеной

Описание

Нет альтернативы гладкому виду комнаты для развлечений с кабелями, проложенными за стеной. К сожалению, добраться туда — это непростой процесс.

Автор

Патрик Клис

Имя издателя

RackSolutions

Логотип издателя

Проводка кабелепровода: лучшая система проводки

Conduit Wiring — лучшая система электропроводки. Есть два метода прокладки водоводов. В одном методе кабелепровод укладывается на поверхность стены, потолка и т. Д. Это называется поверхностной разводкой. Другой метод — проложить кабелепровод в стене или потолке, и эта система известна как скрытая проводка.

Трубопровод может быть жестким или гибким. Жесткий канал используется для общих работ, а гибкий канал — для коротких участков. Для соединения и заделки кабелепровода используются различные типы фитингов. Кабелепровод и его аксессуары должны быть оцинкованы или покрыты эмалью, чтобы они были устойчивы к атмосферным воздействиям и ржавчине.

Деревянные заглушки заделывают в стену с интервалом не более 1 м. Седла подходящего размера используются для крепления труб для кабелепровода, прикрепленных к этим деревянным заглушкам с помощью деревянных шурупов.На всех выходах или распределительных коробках должен быть предусмотрен жесткий кабелепровод с втулками, чтобы исключить возможность истирания изоляции проводов.

Различные типы трубопроводов :

Используются различные типы кабелепроводов. Но при электромонтаже на практике используются только кабелепроводы большого диаметра. Этот трубопровод будет цельнотянутым или сваренным внахлест, а его внешняя поверхность будет покрыта эмалью или оцинковкой. Каждый канал должен иметь два конца с резьбой. Для прокладки в стене в настоящее время доступен своего рода канал овальной формы.

На рынке доступны трубы трех категорий. Это тонкостенные трубы, жесткие трубы и гибкие трубы.

Тонкостенная труба может быть герметичной или паяной. Труба с закрытым стыком состоит из тонких стальных полос, изогнутых в виде трубы. Между двумя его краями нет механического сцепления. Это самый дешевый вид трубопровода, который не используется для качественной работы. Паяный трубопровод выполнен аналогично трубопроводу с закрытым соединением, при этом два его конца спаяны вместе.В результате припой остается внутри трубы, что очень затрудняет протягивание проволоки по трубам.

Жесткий кабелепровод изготовлен из толстолистовой стали с двумя кромками, электрически сваренными вместе. Его также можно вытянуть из твердого тела, и он не имеет стыков по всей длине. Это самый тяжелый и лучший тип трубопроводов длиной около 3 м. Жесткие трубы могут быть покрыты черной эмалью или оцинкованы.

Гибкие трубы подразделяются на три категории.Это вогнутая двойная полоса, плоская двойная полоса и однополосная. Эти трубы изготовлены из полос оцинкованной стали, специально намотанных друг на друга. Гибкий кабелепровод подходит для установок, где требуется определенная гибкость, например электромонтаж двигателей с выдвижными основаниями. Это дороже, чем жесткий кабелепровод. Поскольку этот тип кабелепровода не является влагонепроницаемым, он не используется для скрытой проводки.

Размер кабелепровода :

Размер кабелепровода для электропроводки должен быть таким, чтобы через него можно было легко провести необходимое количество проводов требуемых размеров.Небрежность в этом отношении приводит к чрезмерной деформации при протягивании через нее кабелей, а также существует риск повреждения изоляции кабелей.

Кроме того, во время будущего расширения будет невозможно разместить кабели большего диаметра вместо кабелей меньшего диаметра или еще один или два кабеля в кабелепроводе. Тогда не будет другой альтернативы, кроме как вытащить все кабели из старого канала и протянуть их через канал большего размера. По этой причине кабельная разводка должна проектироваться с учетом идеи будущего расширения.Вот почему внешний диаметр самого узкого кабелепровода, используемого в системе электропроводки, обычно составляет 19 мм (3/4 дюйма).

Приблизительную оценку размеров трубопроводов, необходимых для конкретных целей, можно получить из таблиц №№. 17 и 18. Если имеется больше изгибов и / или перекручиваний, следует протянуть такое количество кабелей, чтобы оставалось пространство не менее 60% от общего пространства внутри кабелепровода. В таких случаях размер кабелепровода должен быть на один размер больше. Опять же, если участок прямой и его длина превышает 4 м, там также следует использовать трубопровод на размер больше.

Точки, которые необходимо соблюдать при прокладке кабелепровода :

Все металлические кабелепроводы должны быть хорошо заземлены, чтобы сохранялась электрическая непрерывность между двумя сторонами соединения. Каждый сустав должен быть прочным и долговечным. Если сам кабелепровод используется в качестве проводника заземления, его сопротивление в постоянном токе цепь и полное сопротивление в переменном токе цепь не должна превышать 1 Ом.

Если переменный ток течет через кабели внутри стального кабелепровода, все фазные провода, а также нейтральный провод (при его наличии) должны проходить через один и тот же кабелепровод.

В странах, где ветер переносит пыль, необходимо предусмотреть меры, предотвращающие попадание частиц пыли в канал.

Принадлежности для кабелепровода: коробка для кабелепровода :

Трубопроводы всегда заканчиваются на выходе в коробку. Это называется коробкой для каналов. Существуют разные типы ящиков, которые используются для разных видов работ. Коробки кабелепровода могут быть двухходовыми, двухходовыми угловыми, трехходовыми или четырехходовыми. Для длинных и прямых участков электропроводки возникает необходимость соединить один кусок кабелепровода с другим.Устройство, с помощью которого соединяются две части трубопровода, известно как соединитель. Функция муфты трубопровода такая же, как и у муфты для водопровода или газовой трубы.

В целом распределительные коробки хорошего качества изготавливаются из ковкого чугуна. Но для снижения стоимости производства на рынке также доступны обычные коробки из серого чугуна, и во многих системах электропроводки эти коробки используются. Проблема с этими коробками состоит в том, что серое чугунное железо слабее ковкого чугуна, поэтому резьба на них менее прочна.В результате фурнитура не может быть надежно зафиксирована в этих коробках.

Коробки кабелепроводов из обычного серого чугуна доступны либо с отверстием, либо с отрезком трубы на конце. Один такой ящик показан на рис. 148.

Там, где есть коробка с отверстием, конец трубы вставляется в отверстие и на его наружной резьбе закрепляется муфта. Внутренняя резьба муфты плотно зацепляется на другом конце с шестигранной втулкой (рис. 144) из латуни. Таким образом, кабелепровод соединяется с распределительной коробкой и арматурой.

Канал сначала крепится к стене, а затем через его внутреннее пространство протягиваются изолированные провода. Поскольку на линии кабелепровода есть различные изгибы и / или повороты, кабельная коробка очень удобна для протяжки проводов. На каждой распределительной коробке есть крышка (см. Рис. 146). Открывая эти крышки, можно легко протянуть провода через кабелепровод.

Вместо распределительных коробок, показанных на рис. 143 и на рис. Колено или изгиб 145 можно использовать для рисования линии кабелепровода, но угловая коробка имеет много дополнительных преимуществ.Если необходимо использовать колено или изгиб (а линия кабелепровода обычно проводится с помощью этих принадлежностей), оно должно быть частично открыто и закрыто крышкой.

Это отверстие предназначено для того, чтобы кабели можно было протянуть так же легко, как через угловую коробку. Такое отверстие называется смотровым. Часто муфта также снабжена смотровым отверстием. Цельный изгиб и цельный изгиб не следует использовать, кроме как в свободном пространстве. Их можно использовать сразу за фитингом или на конце кабелепровода.

Метод крепления трубопроводов :

Шероховатость внутренней поверхности кабелепровода, муфты, коробки, изгиба и т. Д., Если таковая имеется, сначала должна быть сглажена, в противном случае при трении об этой шероховатости изоляция проводов может быть повреждена при протягивании через кабелепровод и его аксессуары. Внутренняя поверхность конца кабелепровода или края распределительной коробки или изгиба должна быть должным образом отполирована и сделана гладкой.Всегда необходимо использовать латунные или эбонитовые втулки на обоих концах кабелепровода. Втулки из резины или волокна также доступны на рынке. Они используются в дешевой работе.

Следующим шагом является отрезание трубы по размеру с помощью очень тонкой ножовки и нарезание резьбы на ее внешней поверхности с двух концов, чтобы закрепить ее с помощью коробки и / или других принадлежностей. После того, как коробки и / или другие аксессуары были оснащены кабелепроводом, необходимо покрасить дополнительную длину его резьбы.Электрическая целостность кабелепровода не будет поддерживаться должным образом, если резьба будет неплотно обрезана.

Следовательно, в этом отношении следует проявлять особую осторожность. При фиксации кабелепровода с распределительной коробкой необходимо следить за тем, чтобы резьба на обеих сторонах была чистой. В противном случае это также отрицательно повлияет на электрическую целостность.

Масло, использованное во время нарезания резьбы, следует тщательно стереть, а канал плотно закрепить, чтобы вода и т. Д. Не могли попасть в канал в дальнейшем.Стык затягивают после нанесения алюминиевой краски на резьбу. Не следует использовать красный свинец или шпатлевку. Везде, где есть стык, краску необходимо наносить даже в более поздний срок.

Кроме того, трубопровод не должен контактировать с водопроводной или газовой трубой. По всей длине трубопровода, где есть точка поворота, следует использовать отвод с радиусом кривизны не менее 75 мм. По этой причине во многих случаях запрещено использование локтя.Если отвод необходим, в нем должно быть смотровое отверстие. Это помогает легко протягивать провода в угловой точке.

В хорошей установке для протяжки проводов иногда настаивают на использовании газовых труб вместо трубопроводов. Такое расположение применяется там, где необходимо обеспечить надежную защиту проводов и когда линия электропроводки проводится вдоль внешней стены дома. Но в таких случаях следует иметь в виду, что газовые трубы могут ржаветь, так как их внутренняя поверхность не эмалированная, а гладкая, как у жесткого трубопровода.По этой причине по трубам лучше протягивать кабели, покрытые свинцом, и в таких случаях не следует принимать во внимание стоимость проводки.

В этой связи следует отметить еще один момент. Везде, где есть точка поворота, следует использовать ревизионный отвод, ревизионный тройник и т. Д. В противном случае будет непросто протянуть кабели, покрытые свинцом, по трубам. Далее, латунный переходник должен быть установлен в каждой точке, где трубопровод соединяется с газовой трубой. Это связано с тем, что характер резьбы в трубопроводе не такой, как в газовой трубе.

Внутренняя поверхность адаптера имеет резьбу для газа, которая подходит к газовой трубе, а его внешняя поверхность имеет электрическую резьбу, чтобы соответствовать трубопроводу. Размер (внешний диаметр) газовой трубы соответствует внутреннему диаметру переходника на одном конце, в то время как внутренний диаметр трубы соответствует внешнему диаметру переходника на другом конце. Это важный момент, который следует отметить.

В случае, если кабелепровод проходит через пол, крышу или стену, его целостность проверяется сразу после установки и перед завершением строительства пола, крыши или стены, чтобы определить, насколько низко его сопротивление.Если монтажные работы выполнены правильно, почти во всех случаях сопротивление составляет 0,5 Ом или даже меньше.

Кабелепровод устанавливается с помощью распорных опор, закрепленных на деревянных заглушках, залитых в стену с интервалом примерно в один метр или меньше. Во время установки необходимо следить за тем, чтобы между трубой и стеной оставался некоторый зазор. Именно для этого зазора сначала на деревянные заглушки устанавливают распорную шайбу, а затем над ней закрепляют кабелепровод (рис.153).

Дистанционное седло имеет множество утилит. Во-первых, отверстие, через которое основание седла остается закрепленным на стене с помощью шурупов, имеет не круглую, а овальную форму, что позволяет при необходимости немного перемещать седло в ту или иную сторону. Это облегчает правильную и прямую установку кабелепровода. Во-вторых, два отверстия, через которые вбиваются винты для крепления седла к основанию, разделены (рис. 150). Это помогает легко снять седло с основания.

Также небольшая настройка здесь и там возможна без каких-либо затруднений.Кроме того, нет необходимости полностью откручивать винты; достаточно лишь небольшого ослабления, чтобы снять или переустановить седло.

Часто (особенно при дешевой работе) седла, показанные на рис. 151 используются для установки кабелепровода. Но при этом трубы остаются в контакте со стеной. Следовательно, следует по возможности избегать использования такого типа седел. Тип седла, используемого для установки двух или более трубопроводов бок о бок, известен как множественное седло. Такое седло показано на рис.152.

Во время установки кабелепровода, распределительная коробка, соединительная коробка, потолочная розетка и другие аксессуары должны быть закреплены одновременно, чтобы завершить установку кабелепровода. Деревянный блок не следует использовать при прокладке кабелепровода. Если кабелепровод должен проходить через стену, он должен быть сначала хорошо закреплен на стене, чтобы выключатель, кронштейн и другая арматура не отсоединились впоследствии.

Если в обычной маленькой комнате слишком много изгибов и поворотов, обычно проводят отрезок длинной и узкой стальной проволоки через кабелепровод вместе с процессом фиксации изгибов распределительной коробки и т. Д.Это не P.V.C. кабель; это обычная оцинкованная железная проволока. Позже многие P.V.C. кабели по мере необходимости привязываются к выводу G.I. провод и другой конец G.I. провод медленно протягивается.

Теперь все кабели легко протягиваются через кабелепровод. Кусок узкой стальной проволоки называется натяжной проволокой или рыболовной проволокой. Поскольку прокладка кабелей по прямому участку кабелепровода сравнительно проста, часто Г.И. проволока используется только возле изгиба.

В случае, если в будущем есть возможность прокладки еще нескольких кабелей, следует использовать трубу большего диаметра вместе с одножильным кабелем P.V.C. или V.I.R. провода, через него также протягивается втяжной провод. В будущем выводы дополнительных кабелей будут связаны проводом для втягивания, и кабели будут протягиваться через кабелепровод.

На рис. 156 показано, как выводы кабелей связаны проволокой для втягивания. Изоляция кабелей обрезается на определенную длину, и все провода скручиваются на одном конце. Затем этот конец сгибают в кольцо. Оставшиеся оголенные провода скручивают вместе и плотно наматывают на свободную сторону проводов, чтобы кольцо не прогибалось во время вытягивания.Позже все это должно быть так хорошо приклеено, чтобы конец пучка стал сужаться.

Поскольку на скользкой поверхности удобно втягивать, то связанный конец хорошо промазывают французским мелом или парафином. Наконец, конец провода для втягивания плотно скручивают с кольцом перед тем, как протянуть кабели. При прокладке кабелей необходимо соблюдать меры предосторожности: кабели внутри кабелепровода не переплетаются между собой. Это не только затруднит протяжку кабелей из-за меньшего пространства внутри кабелепровода, но также станет невозможной работой по вытягиванию одного кабеля из кабелепровода, когда это необходимо.

При протягивании кабелей через кабелепровод становится труднее протягивать неоплетенный полиэтиленовый фильтр. кабели, чем рисовать в оплетке V.I.R. кабели. По этой причине необходимо использовать больше распределительных коробок. Более того, протягивание кабелей облегчается, если на их внешнюю поверхность нанести немного вазелина.

Перед тем, как протянуть кабели через кабелепровод, необходимо протянуть через него кусок влажной ткани или джута. Это позволит удалить любую грязь или другие предметы из кабелепровода.

Для переменного тока Проводка: все токоведущие и нейтральные провода должны проходить через каждую часть кабелепровода, в противном случае существует вероятность нагрева кабелепровода. Это хорошая практика для постоянного тока. проводка тоже, хотя в таких мерах предосторожности нет необходимости.

Кабели для кабельной разводки :

Многожильные кабели должны использоваться в кабелепроводе. В случае переменного тока одножильный кабель сечением более 0,013 см ² (0.002 inch ² ) нельзя протягивать через трубы.

Накопление воды в трубопроводе :

В тропических странах, где лето жарче, а зима холоднее, и в странах с высокой влажностью (например, Бенгалия) вода естественным образом собирается внутри водовода. Именно по этой причине монтаж кабелепровода в этих странах должен выполняться с большой осторожностью, и по той же причине иногда высказываются против кабельного монтажа.

Если трубопровод должен быть проведен на открытом пространстве, он не должен касаться стены; его следует брать над небольшими кусками дерева, прикрепленными к деревянным заглушкам.Это способствует хорошей вентиляции по всему трубопроводу, уменьшая накопление воды. Лучше, если эти деревяшки перед фиксацией окунут в креозот.

Также должна быть предусмотрена вентиляция через пространство внутри трубопровода. В крышках распределительной коробки, тройника и т. Д. Должны быть вентиляционные отверстия. В самой высокой точке трубопровода можно прикрепить тройник или другое устройство, чтобы канал оставался открытым вверх и, таким образом, обеспечивалась вентиляция.

Однако, чтобы белые муравьи или другие насекомые не проникли внутрь кабелепровода и не испортили кабели, все отверстия в трубопроводе должны быть закрыты тонкой проволочной сеткой. Там, где трубопровод проходит далеко по горизонтали, необходимо сделать небольшой наклон, чтобы один конец кабеля находился немного выше, чем другой конец.

На нижнем конце необходимо предусмотреть отвод воды, скопившейся внутри труб. На открытом пространстве необходимо следить за тем, чтобы дождевая вода не попадала в трубу.Ни одна часть горизонтального трубопровода не должна провисать; в противном случае существует большая вероятность скопления воды на этой части линии.

Однако на этот счет существуют разные точки зрения. В воздухе всегда присутствует некоторая влажность. С изменением температуры изменяется и объем воздуха. В результате из трубы выходит нагретый воздух, а снаружи в трубу попадает холодный воздух. Этого нельзя предотвратить. Поэтому некоторые придерживаются мнения, что вместо обеспечения подходящих отверстий для вентиляции в трубопроводе, распределительной коробке, потолочной розетке и т. Д.в конечных точках линии можно залить пластиковым изоляционным компаундом.

Это предотвратит попадание холодного воздуха в канал и скопление воды внутри труб. Концы трубопроводов возле платы предохранителей и т. Д. Также должны быть заполнены компаундом. Этот состав доступен на рынке. Но на практике такие меры предосторожности применяются редко.

В случае скрытой проводки, когда кабелепроводы остаются вмонтированными в стену, потолок или пол, если провода проходят через кабелепровод до того, как он полностью высохнет вместе со стеной, потолком и т. Д., возможно наличие скопившейся воды внутри трубы. Одна из основных причин такого скопления воды заключается в том, что во время строительства крыши или пола повсюду используется огромное количество воды, и эта вода, скорее всего, легко попадет в резьбу изгиба муфты и т. Д. По этой причине кабели никогда не должны протягивать через трубопровод до тех пор, пока пол, крыша и т. д., а также канал не станут полностью сухими.

На всей линии следует использовать кабелепровод только одного размера.Даже для ответвления или линии, соединяющей точку с лампой, размер используемого кабелепровода должен быть таким же, как и для вспомогательной линии.

Там, где есть вероятность скопления воды, лучше использовать кабели на 650 вольт. После установки кабелепровод должен быть должным образом заземлен.

В настоящее время во многих местах вместо стальных труб используются трубы с жесткой полиэтиленовой изоляцией. Эту трубу можно закрепить на стене с помощью седел, привинченных к деревянным дюбелям, как стальная проводка.При использовании скрытой проводки эту трубу можно заделать под штукатурку стены.

Жесткие полиэтиленовые трубы должны изготавливаться в соответствии с Индийскими практическими правилами № I.S .: 2509-1963 и утверждаться инспектором по электричеству. Кроме того, при подключении необходимо соблюдать еще несколько моментов.

Это следующие:

(i) Полиэтиленовая труба должна быть толстой и сделана из толстой сетки при использовании в скрытой проводке, иначе она может уступить весу бетона при установке крыши и т. Д.отлиты.

(ii) При соединении труб и креплении потолочной розетки, кронштейна и т. Д. Следует использовать коробки из ПВХ.

(iii) Если температура окружающей среды составляет около 50 ° C, следует проявлять особую осторожность при использовании этой трубы. Если температура составляет 60 ° C или выше, нельзя использовать полиэтиленовые трубы.

(iv) Когда проводка выполняется с помощью 250-вольтового изолированного кабеля, указанное количество кабелей указанного размера должно быть проложено через трубу указанного размера в соответствии с таблицей для неметаллических кабелепроводов (Таблица №19).

(v) Для наружной проводки заземляющий провод должен быть протянут вдоль трубопровода.

Трубы для скрытой проводки в деревянном доме. Допустимые способы прокладки кабеля в деревянном доме. Открытая проводка на роликовых изоляторах

Огнестойкий кабель, много лет применяемый в электричестве. Раньше его изготавливали на основе базальтовых нитей, стекловолокна, слюды и других материалов, не подверженных горению. Производство требовало много времени, а конструкция была достаточно сложной.В то же время высокая стоимость ограничивала сферу применения: его можно было найти только на стратегических объектах.

Сравнение со стандартной версией

При установке всегда особое значение имели пожаробезопасность кабельных линий и электропроводки. Перегрузка линий и их неисправность часто приводят к пожарам. Разветвленная сеть коммуникаций может обеспечить не только удобство использования потребителей энергии, но и распространение пламени по конструкции.

Стандартная электропроводка в процессе горения характеризуется значительным тепловыделением, и значение может увеличиваться в зависимости от массы и материалов, используемых для оболочки и изоляции.При этом выделяются удушающие газообразные продукты, что затрудняет эвакуацию людей и увеличивается риск отравления токсичными и едкими веществами.

Технические условия

Сегодня они стали более строгими; Среди нововведений стоит отметить рецепт, указывающий на необходимость использования огнестойкой проводки, такой как FRLS, кабель YnKY и другие варианты, для оснащения механизмов защиты от огня. Функционирование таких элементов остается на одном уровне даже при распространении огня по всему зданию.Системы оповещения должны продолжать работать в течение длительного времени, чтобы обеспечить эвакуацию пострадавших.

В настоящее время созданы материалы, обладающие достаточными характеристиками, в том числе силиконы марки Wacker. Устройства на их основе сохраняют работоспособность даже при воздействии температур выше 1000 градусов. Это возможно благодаря изоляционной поверхности из специальной резины, которая в определенном температурном диапазоне образует плотный керамический слой. Помимо высокого уровня защиты, огнестойкий кабель на его основе имеет относительно невысокую стоимость.

Зачем нужна специальная проводка

Проводка розжига, замыкание в сети приводят к распространению пожара и возможной гибели людей. Эти проблемы не единственные; Не меньшее внимание следует уделять максимальному сохранению работоспособности и, как следствие, длительному функционированию вентиляционных устройств и систем пожаротушения.

В связи с тем, что кабель пожарной сигнализации долгое время оставался дорогостоящим элементом, отличающимся сложностью монтажа, широкое распространение он начал приобретать совсем недавно, поэтому сегодня подобной продукцией оснащена лишь небольшая часть зданий.Прокладка изделий из силикона или стеклянной слюды практически такая же, как и стандартная разводка. Это актуально не только для архитекторов и электриков, но и для девелоперских компаний, поскольку создание такой сети требует меньших финансовых вложений.

Разновидности

Существуют два основных типа с определенными преимуществами и недостатками:

1. Кабель пожарной сигнализации с изоляцией на основе стекловолокна обладает высокими огнестойкими характеристиками за счет использования специальных лент, устойчивых к температуре. эффекты.Конструкция состоит из токопроводящих элементов, обернутых защитным барьером из стеклянной ленты с содержанием слюды. Производство связано с некоторыми трудностями, проявляющимися в намотке сердечников с малым сечением и малой скоростью наложения ленты.
2. Кабели силовые огнестойкие, имеющие защиту в виде силиконового эластомера — термопластичного каучука, образующего барьер для тепло- и электроизоляции. Материал в процессе воздействия высоких температур создает на поверхности изделий керамический, надежный, диэлектрический слой, предотвращающий повреждение токопроводящих проводов и сохраняющий функционирование подключенных систем.Производство производится в короткие сроки и не требует сложных технологических процессов, так как материал легко наносится на провода.

Кабель FRLS имеет оболочку из поливинилхлоридных композиций, не содержащих галогенных компонентов. Изделия на основе специальной резины отличаются высокой гибкостью, что обеспечивает легкий монтаж, практически не имеющий отличий от обычных элементов.

Огнестойкие конструкции

При распространении огня страдает не только электропроводка, но и армирующие элементы, используемые для ее монтажа, в частности, воздуховоды, зажимы и лотки.Поэтому их огнестойкость должна быть на должном уровне и заранее проверена.

Системы пожаротушения, сигнализации и управления эвакуацией должны быть оснащены специальными устройствами, способными поддерживать их длительную работу и повышать качество всех необходимых мероприятий. На этапе проектирования здания работа линий и систем противопожарной защиты рассчитывается в соответствии с временным интервалом, отведенным на эвакуацию. Для предотвращения возникновения непредвиденных ситуаций следует использовать огнестойкую проводку, например, KPSEng-FRLS, что увеличит безопасное время эвакуации.Минимальное значение для многоэтажных домов — 1,5 часа, для объектов со средней этажностью — 1 час, для малых зданий — 30 минут.

Область применения

Развитие современных технологий обеспечило большую доступность негорючих соединительных элементов, благодаря чему область их использования стала намного шире. Огнестойкий кабель получил широкое распространение при создании таких систем как:

• аварийного освещения;
• пожарная сигнализация;
• автоматическое тушение локальных пожаров.

Повышение эффективности

Кабель соединительный огнестойкий, цена на который начинается от 8 рублей за метр, проводные элементы и шлейфы в системе пожарной сигнализации должны выполняться отдельными проводами с медными жилами. Электрические шлейфы чаще всего соединяются электропроводкой; в некоторых случаях контрольные панели требуют использования других типов кабелей.

Если противопожарная защита не имеет автоматизированного управления, можно использовать выделенные линии связи.В этом случае элементы, подключенные к компонентам системы, должны иметь устойчивость к температурным воздействиям, соответствующую значениям минимального времени работы в указанном месте. Повышение огнестойкости возможно за счет выбора более современных видов электропроводки и выбора оптимального места установки.

Особенности установки

Эффективность СОУЭ должна обеспечиваться линиями, к которым предъявляются более строгие требования. В соответствии с установленными правилами соединительные элементы должны располагаться в монтажных каналах и конструкциях из специальных материалов, не подверженных горению.При этом прокладка огнестойких кабелей может осуществляться без использования коробов с дополнительной устойчивостью, они представлены на российском рынке в достаточном ассортименте и разрешены к применению.

Пожарный кабель: требования

Требования к соединительным элементам высокие, среди которых основные следующие:

• возможность создания групповых разветвленных сетей;
• выделено небольшое количество продуктов сгорания;
• предотвращение распространения пламени, эта функция обеспечивается плавлением проволоки и одновременным гашением возникающих искр;
• низкий уровень токсичности выделяемого дыма.

Марки

Современный ассортимент соединительной и кабельной продукции, представленный в магазинах, представлен большим количеством наименований с различными функциями и характеристиками. Есть как отечественные производители, выпускающие такую ​​продукцию, как ВВГнгд, ВВГнг FRLS, так и зарубежные бренды, предоставляющие широкий выбор различных вариантов, например, безгалогенную проводку FLAME-X 950, FLAME-X950, а также N2XH и YnKY.

Товары имеют среднюю ценовую категорию, что способствует расширению их использования.Кабели могут обеспечить надежность как пожарных систем, так и других устройств в условиях пожара.

Материалы, продаваемые FireKab, достаточно широко различаются; Обширный ассортимент представлен качественными элементами, что затрудняет выбор.

Продукция российского производства не менее популярна, среди них лидирует линейка КПСВВ — она ​​имеет приемлемую стоимость и высокое качество, соответствующее зарубежным стандартам.

Продукция ВВГнг-ФРЛС и КПСенг-ФРЛС

Проводка КПСЭнг-ФРЛС стала первым среди отечественных продуктов с кремнеземно-органической защитой, получившим массовое производство.В настоящее время это предприятие производит большие партии продукции, предназначенной для обеспечения работы систем пожаротушения. Эта серия соответствует всем установленным стандартам и активно используется в популярных системах противопожарной защиты, это было достигнуто за счет формирования качественного сопряжения и связи существующих компонентов. Огнестойкий кабель ОПС имеет парную скрутку, симметрию и применяется для создания стационарной разветвленной сети.

Кабели ВВГНГ-ФРЛС — это вид продукции, устойчивый к температурным воздействиям, изготавливается из специальных пластификаторов, отличается отсутствием галогенных добавок.Они сохраняют когерентную структуру в открытом пламени и диапазоне высоких температур, также можно использовать электроэнергию для обеспечения электроустановок, необходимых для устранения пожаров. Эти изделия укладываются в помещениях с высоким уровнем взрывоопасности и в зданиях, для которых требуется соблюдение высоких требований безопасности. Различные коммуникации и системы, использующие такие кабели, могут работать более 3 часов.

При проектировании системы электроснабжения деревянного дома мероприятиям по обеспечению пожарной безопасности уделяется наибольшее внимание.Согласно современным требованиям, распределение электроэнергии в деревянных конструкциях должно осуществляться с использованием негорючих кабельных марок, а также их установка в специальных кабелепроводных системах.

Допустимые способы прокладки кабеля в деревянном доме

Как и в случае домов из кирпича или бетонных блоков, кабели внутри деревянных построек можно прокладывать скрытым и открытым способом.

Скрытый монтаж

Скрытый способ предполагает прокладку электропроводки внутри конструктивных элементов здания — в пустотах стен / потолка или по ним за элементами отделки (облицовки) — гипсокартонными плитами, панелями ДВП, подвесными / подвесными потолками и т. Д.В этом случае для разводки электричества по помещению требуется использование металлических труб или гибких металлических шлангов.

Наружная установка

Под открытым способом монтажа понимается прокладка кабеля вне стен / потолка, т.е. по поверхности полов и / или облицовки. В этом случае допустимо использование пластиковых кабельных каналов из огнестойких полимеров (обязательное условие). Такие системы поддержки кабеля просты в установке. Кабельные каналы состоят из двух функциональных компонентов, один из которых крепится к стене / потолку с помощью гвоздей или шурупов, а другой (защитная крышка) устанавливается сверху.

Какой кабель использовать

В системах электроснабжения деревянных домов используется негорючий кабель, т.е. это кабель, изоляция которого перестает гореть сама собой при удалении источника открытого пламени. Существует несколько разновидностей (марок) кабельной продукции с этой функцией.

Независимо от обозначения типа отечественный негорючий кабель содержит две маленькие буквы «нг», указывающие на то, что данный кабельно-проводниковый продукт «не распространяет горение». Наиболее распространенной маркой, применяемой для проектирования бытовых электрических сетей напряжением до 660/1000 В, является кабель или его ближайший зарубежный аналог -, а также кабели с изоляцией и оболочкой из полимерных материалов.

Маркировка негорючего кабеля может также содержать следующие индексы:

LS — низкий уровень газодымовыделения при горении;
. LSLTx — низкий уровень дымовыделения и низкая токсичность продуктов сгорания;
. HF — это отсутствие выделения агрессивных газов при сгорании / распаде продуктов сгорания (в таких кабелях не используются галогенные добавки — неметаллы, такие как фтор, бром, хлор и т. Д.).

Для бытового использования вполне подходит кабель, имеющий в маркировке только индекс «нг».Более дорогие кабельные изделия с индексами «LS», «LSLTx» или «HF» обычно используются, когда необходимо создать максимально безопасные условия для эксплуатации.
Снято:

При проектировании системы электроснабжения деревянного дома наибольшее внимание уделяется принятию мер по обеспечению пожарной безопасности. Согласно современным требованиям EI, электромонтаж в деревянных конструкциях должен осуществляться с использованием, а их монтаж — в специальных кабельных системах.

Допустимые способы прокладки кабеля в деревянном доме

Как и в случае домов из кирпича или бетонных блоков, кабели внутри деревянных построек можно прокладывать скрытым и открытым способом.

Скрытый монтаж

Скрытый способ предполагает прокладку электропроводки внутри конструктивных элементов здания — в пустотах стен / потолка или по ним за элементами отделки (облицовки) — гипсокартонными плитами, панелями ДВП, подвесными / подвесными потолками и т. Д. В этом случае для разводки электричества по помещению требуется использование металлических труб или гибких металлических шлангов.

Наружная установка

Под открытым способом монтажа понимается прокладка кабеля вне стен / потолка, т.е.е., по поверхности полов и / или облицовки. В этом случае допустимо использование пластиковых кабельных каналов из огнестойких полимеров (обязательное условие). Такие системы поддержки кабеля просты в установке. Кабельные каналы состоят из двух функциональных компонентов, один из которых крепится к стене / потолку с помощью гвоздей или шурупов, а другой (защитная крышка) устанавливается сверху.

Какой кабель использовать

В системах электроснабжения деревянных домов применяется негорючий кабель, т.е.е. это кабель, изоляция которого перестает гореть сама по себе при удалении источника открытого пламени. Существует несколько разновидностей (марок) кабельной продукции с этой функцией.

Независимо от типа, буквенная маркировка отечественного негорючего кабеля содержит две маленькие буквы «нг», что указывает на то, что данный кабельно-проводниковый продукт «не распространяет горение». Наиболее распространенной маркой для проектирования бытовых электрических сетей напряжением до 660/1000 В является кабель или его ближайший зарубежный аналог, а также кабели с изоляцией и оболочкой из полимерных материалов.

Маркировка негорючих кабелей может также содержать следующие индексы:

LS — низкий уровень газодымовыделения при горении;
. LSLTx — низкий уровень дымовыделения и низкая токсичность продуктов сгорания;
. HF — это отсутствие выделения агрессивных газов при сгорании / распаде продуктов сгорания (в таких кабелях не используются галогенные добавки — неметаллы, такие как фтор, бром, хлор и т. Д.).

Для бытового использования вполне подходит кабель, имеющий в маркировке только индекс «нг».Более дорогие кабельные изделия с индексами «LS», «LSLTx» или «HF» обычно используются, когда необходимо создать максимально безопасные условия для эвакуации.

Электропроводка в деревянном доме имеет свои особенности, из-за того, что дерево является горючим материалом и неправильная разводка может стать причиной пожара. В этой статье мы постараемся разобраться, как правильно установить электропроводку в деревянном доме своими руками.

Особенности и виды разводки в деревянном доме

Особенности разводки электропроводки в деревянном доме заключаются в том, что она должна обеспечивать максимальную защиту от возможности возгорания стен и конструкций такого дома.Такая проводка должна соответствовать следующим требованиям:

• кабели и провода должны быть изолированы негорючим материалом;
• токопроводящие жилы кабелей и проводов должны быть медными;
• каналы, в которых прокладывается проводка, должны быть из негорючего материала.

Электропроводка деревянного дома подразделяется на внешнюю (ввод в дом, наружное освещение) и внутреннюю.

Ввод проводки в дом

Для подачи электроэнергии от сети в дом в настоящее время чаще всего используется провод СИП (самонесущий изолированный провод), изоляция которого не разрушается под воздействием солнечных лучей и атмосферной влаги.Сечение такого провода должно быть не менее 16 мм 2, а расстояние от земли до точки входа должно быть не менее 2,75 м.

Но так, как и в большинстве CIP алюминиевых проводов, выполнить электрический ввод алюминиевых проводов невозможно. В деревянный дом нельзя войти по OSP, то перед входом в дом необходимо сделать переход на медный провод или кабель. Это можно сделать, просто разместив электросчетчик вне дома, подведя к нему алюминиевый провод CIP, а от счетчика в дом к электрическому щиту — медный провод или кабель.При этом такой кабель при входе в дом обязательно должен проходить через «гильзу» — трубу, заделанную в стене.

АТ Необходимо установить УЗО (устройство защитного отключения) и автоматические выключатели (автоматы). Для освещения автоматов достаточно 6-10 А, для розеток 10-25 А. Их мощность зависит от сечения проводки, которую они должны защищать, а сечение — от максимальной мощности потребителей, которые будут подключать. в конкретную розетку.

Внутренняя проводка в деревянном доме

Внутренняя проводка деревянного дома может быть скрытой и открытой. Выбор того или иного типа электропроводки осуществляется исходя из способа отделки внутренних стен и требований к внешнему виду того или иного помещения. Как скрытую, так и открытую проводку в деревянном доме можно собрать своими руками. Но для этого необходимо учитывать все особенности и правила их установки, которые мы рассмотрим ниже.

Монтаж электропроводки в деревянном доме своими руками

Монтаж скрытой и открытой электропроводки в деревянном доме отличается как материалами, так и технологией проведения работ.

Скрытая проводка в деревянном доме своими руками выполняется, чаще всего, при отделке внутренних стен декоративным покрытием разных видов. В этом случае проводка размещается в пространстве между основанием стены и облицовкой.

При установке этого типа электропроводки кабель необходимо прокладывать в металлических трубах или воздуховодах. При желании сэкономить можно выполнить скрытую проводку в металлических гофрированных или гофрированных трубах и коробах из ПВХ (негорючих), облицованных со всех сторон и по всей длине вокруг них из негорючих материалов (штукатурка, шпатлевка, бетон, и т.п.). Но все же самым надежным и безопасным монтажом будет скрытая проводка в металлических трубах.

Особенно подходят для этого медные трубы, хотя их стоимость намного выше, чем у стальных. Монтаж скрытой проводки довольно удобно производить в медных трубах, так как они легко гнутся без дополнительных инструментов и оборудования.

Монтаж скрытой проводки в стальные трубы тоже возможен, но с ними больше проблем при изгибе. То есть при большом радиусе поворота гнуть стальную трубу еще можно холодно, то при малом радиусе — необходимо использовать обогрев места изгиба с помощью газовой горелки, паяльной лампы или другого

При прокладке электропроводки в металлических коробках заменить провода будет сложнее, потому что при проталкивании проводки через них внутренние углы могут повредить изоляцию.

Перед монтажными работами по электромонтажу своими руками необходимо составить подробную и понятную для себя схему подключения электропроводки в доме. В соответствии с этой схемой он отметит свои траектории и расположение коробок (сборка, разветвление, протяжка), розеток, выключателей и другого электрооборудования и их установки.

Разметка трассы скрытой проводки

Перед установкой скрытой проводки в деревянном доме необходимо разметить маршрут прокладки кабельных линий.В этом случае желательно выбрать наиболее оптимальный маршрут, то есть скрытая электропроводка должна быть установлена ​​с минимальным повреждением стен дома и полов, чтобы не ослабить их прочность и несущую способность. Следы от проводки должны иметь минимум витков. Если такой возможности нет, то необходимо предусмотреть установку металлических клеммных коробок. Такие боксы следует устанавливать в местах, доступных для осмотра и обслуживания. Спрятать такие ящики в пустотах перегородок или потолка невозможно.

После разметки монтажа электропроводки приступаем к подготовке стен и потолка дома, то есть необходимо просверлить и выдолбить все отверстия и проходы для установки металлических труб или воздуховодов.

Подбор труб для скрытой проводки в деревянном доме

Диаметр труб скрытой электропроводки должен быть таким, чтобы можно было свободно протягивать в них кабель или провод. При этом проводка в нем не должна занимать более 40% внутреннего сечения трубы.Кроме того, толщина стенки трубы должна быть такой, чтобы в случае короткого замыкания она не разорилась.

• — для медных проводов сечением до 2,5 мм 2 и алюминиевых — до 4 мм 2 толщина стенки не нормируется;
• — для алюминиевых проводов сечением до 6 мм 2, толщиной стенки не менее 2,5 мм;
• — для алюминиевого сечения до 10 мм 2 и меди до 4 мм 2, толщина стенки — не менее 2,8 мм;
• — для меди сечением до 10 мм 2 и алюминия до 25 мм 2 — 3,2 мм.

В помещениях с повышенной влажностью нельзя использовать трубы для скрытой проводки с толщиной стен 2 мм и менее.

Правила устройства скрытой проводки в деревянном доме

После подготовки стен и пола укладываются трубы для электромонтажа и установки монтажных коробок для выключателей и розеток. Для ящиков сначала просверливаются раструбы и надеваются трубы. После этого устанавливаются металлические ящики и крепятся к трубам.

При использовании медных труб для скрытой электропроводки концы труб, вставленных в коробку, должны быть развальцованы или припаяны к коробке.Если используется сталь, к ящикам крепятся гайками или сваркой. Соединение труб и коробов пайкой или сваркой считается наиболее желательным, так как обеспечивает надежное соединение на всем протяжении трассы электропроводки.

Также устанавливаются и развальцовочные (разветвительные), или протяжные металлические ящики.

Трубные соединения между собой и с коробками должны быть защищены от коррозии. Все металлические трубы, ящики, коробки следует заземлить.

После монтажа металлоконструкций (труб, коробов, коробов) скрытой электропроводки необходимо произвести замеры, чтобы убедиться, что все эти конструкции заземлены без разрыва электрической цепи.Кроме того, необходимо измерить сопротивление изоляции кабеля или провода, который будет проложен в трубах. Это обеспечит целостность их изоляции перед установкой.

Теперь можно прокладывать кабель или провод в металлических трубах. Для этого в зависимости от подключенного электрооборудования необходимо использовать трехжильный или пятижильный кабель (с заземляющим проводом).

Перед тем, как протянуть кабель в металлическую трубу, на его концах устанавливаются пластиковые втулки для защиты изоляции от порезов.Кабель втягивается в него специальным тросиком. После протягивания кабеля необходимо еще раз измерить сопротивление его изоляции, чтобы убедиться в целостности.

После протяжки кабеля начинают подключать его провода к розеткам, выключателям, лампам, силовым щитам и другому электрооборудованию. При установке и подключении розеток (выключателей) необходимо проложить провода соединительного кабеля таким образом, чтобы крепежные элементы не повредили изоляцию.

После завершения монтажа скрытой проводки в деревянном доме необходимо вызвать специалистов электролаборатории для проведения электрических измерений и получения заключения (технического отчета) о качестве электромонтажных работ и состоянии электропроводки.

Обрыв проводки

Монтаж открытой электропроводки в деревянном доме можно произвести по:

• кабельных канала;
• плинтус электрический;
• специальные изолирующие ролики.

А теперь об этих способах поподробнее.

Обрыв проводки в кабельных каналах

Кабельные каналы — это каналы, состоящие из двух частей. Нижняя часть крепится к стене, в нее вставляется кабель, а другая сверху закрывается замковым соединением.. В этом случае необходимо использовать кабель с негорючей изоляцией (NYM, ВВГнг). Преимущество такой открытой разводки — простота монтажа, легкий доступ к разводке в любой момент. Но при установке открытой электропроводки в деревянном доме с помощью кабельных каналов они должны быть выполнены из негорючего материала.

Обрыв проводки в цоколях

имеют в своей конструкции углубление для прокладки электропроводки. Достоинством такого способа монтажа открытой электропроводки можно считать отсутствие коробов, каналов или проводов на поверхности стен деревянного дома.

Обрыв проводки на роликовых изоляторах

Монтаж изоляторов открытой электропроводки, роликов известен давно. Необходимо использовать специальные кабели, состоящие из многопроволочных медных жил с ПВХ изоляцией, ПВХ оболочкой и декоративной оплеткой (шелк с негорючей пропиткой).

При таком способе прокладки открытой электропроводки в деревянном доме кабель должен располагаться на расстоянии более 1 см от стены. При этом для крепления кабеля используются специальные изоляторы в виде роликов.Такая открытая электропроводка не всегда эстетична, поэтому чаще всего применяется в хозяйственных или подсобных помещениях.

Как скрыть ландшафтные огни и провода?

Наружное освещение может преобразить ваше пространство, сделав ваш двор, сад и дом намного более привлекательным после наступления темноты. Более того, это также может повысить безопасность и быть уверенным в том, что вам потребуется некоторая помощь в обслуживании коммерческого освещения подрядчиками по освещению Spring TX.

Одна из распространенных проблем, связанных с установкой наружного ландшафтного освещения, заключается в том, что люди сталкиваются при установке наружного освещения, однако они пытаются понять, как скрыть огни и провода.Посетители с меньшей вероятностью споткнутся или упадут, когда тропы хорошо освещены. Кражи со взломом также менее вероятны, поскольку воры предпочитают нападать на дома, где есть темные места, чтобы спрятаться.

Правильное скрытие всего электрического оборудования — важная часть создания привлекательного внешнего вида вашего открытого пространства. Еще вам нужно знать, какую мощность следует использовать для ландшафтного освещения при установке уличного ландшафтного освещения. Ниже приведены несколько советов, как скрыть ландшафтные огни и провода.

Один из простых способов скрыть некоторые типы наружного освещения, например, светильники, — это поместить их в вазоны. Это особенно хорошо работает для мощеных участков, таких как террасы или террасы у бассейнов.

Некоторые светильники выполнены в виде камней или других природных элементов. Подобные светильники можно легко добавить на клумбы, лужайки или другие ландшафтные участки, чтобы добавить света, не умаляя естественного внешнего вида открытого пространства.

Другой вариант — поискать светильники, соответствующие их окружению. Например, если светильники собираются разместить на клумбе с темной почвой, выбирайте светильники темно-коричневого цвета. Поскольку цвет аналогичен цвету почвы, огни будет намного труднее увидеть, если вы специально их не ищите

Электрические провода могут доставлять неудобства, если на них наступают или о них спотыкаются, а также они могут быть неприглядными, если их не использовать.Скрыть их — единственное реальное решение, но это не всегда возможно, когда провода длинные или им нужно пересечь одну сторону комнаты на другую. Единственное реальное решение о том, как спрятать шнуры за пределами стены, — это включить какую-либо систему управления кабелями в виде кабеля или кабелепровода. Однако, если вам нужно проложить провода через свой двор или если вы просили, попробуйте закопать их под землей, чтобы скрыть их. Это проще, чем вы думаете.

Начните с установки светильников на открытом воздухе.Подождите несколько дней, прежде чем закапывать провода, чтобы у вас была возможность увидеть, как выглядит ваш двор ночью. Таким образом, вы можете внести какие-либо изменения в размещение источников света до того, как провода будут закопаны.

Когда все будет хорошо, свяжите провода вместе с помощью стяжек. Это помогает содержать их в чистоте и порядке. Затем пропустите их через полые куски трубы из ПВХ. Труба из ПВХ поможет защитить их, не допуская повреждения окружающей почвой.

В конце выройте узкую траншею глубиной от 6 до 12 дюймов.Закопайте трубу в траншее, снова положив грунт поверх нее. Замените дерн, который вы удалили во время процесса, чтобы трава могла снова вырасти на свое место.

Если провода проходят через клумбы, их не нужно закапывать так глубоко. Вместо этого используйте мульчу, чтобы покрыть их на глубину от 2 до 5 дюймов.

Если проложить провода под землей невозможно, подумайте о том, чтобы провести их через водосточные желоба.Это позволяет провести провода намного ближе к месту установки освещения, не ухудшая при этом внешний вид вашего дома. Лучше всего то, что это также избавляет от необходимости копать двор. Это хороший вариант для площадок с твердым покрытием, поскольку это проще и дешевле, чем удаление бетона.

Трубы из состаренной меди выглядят красиво, когда их устанавливают снаружи здания и используют в качестве кабелепровода для проводов.Окрашенную деревянную лепнину также можно использовать для скрытия проводов, идущих вдоль карниза вашего дома.

Умение скрыть ландшафтные огни и провода — важная часть освещения вашего открытого пространства. Правильное скрытие этих осветительных элементов придаст вашему ландшафтному освещению более аккуратный и привлекательный вид.

Скрытые кабели для ландшафтного освещения | Home Guides

Пейзажное освещение может добавить драматической атмосферы в ваши наружные жилые помещения, делая их более безопасными и обеспечивая дополнительную безопасность.Если вы планируете установить собственное ландшафтное освещение, выберите низковольтное освещение, которое во многих районах не требует наличия электрика для его установки. Низковольтные провода можно закопать гораздо ближе к поверхности, чем высоковольтные, и их можно оставить над землей, в зависимости от их расположения в ландшафте, что сэкономит вам время на копание.

Свяжитесь с местными коммунальными предприятиями и попросите их отметить, где могут находиться подземные трубы или кабели. Это предотвратит случайное повреждение местных водопроводных, канализационных и электрических линий, а это требуется во многих муниципалитетах.

Установите все необходимые осветительные приборы, трансформаторы и другие компоненты, а затем проложите проводку над землей, чтобы ее хватило на то, чтобы проложить ее там, где она вам нужна. По возможности проложите провод вдоль линий забора, за густыми кустами и рядом с другими объектами, которые могут помочь его замаскировать.

Подключите освещение и включайте его после наступления темноты, прежде чем закопать или спрятать провода. Это позволит вам быть уверенным, что у вас есть освещение именно там, где вы хотите, и легко переставить светильники, если хотите.

Используйте кабельные стяжки для связывания групп проводов, идущих вместе, чтобы они были аккуратными и организованными.

Поместите провода, которые будут проложены под двором и краями посадочной грядки, внутри кабелепровода или трубы из ПВХ, чтобы защитить их от повреждений.

Закопайте кабели, идущие через двор. С помощью квадратной лопаты поднимите дерн под углом 45 градусов, чтобы образовалась траншея для проволоки. Вы также можете использовать моторизованный нож для обрезки газонов, чтобы создать траншею, если хотите. Закопайте провода на глубине от 6 до 12 дюймов под поверхностью, чтобы не потревожить их, когда вы косите или выполняете другую работу в саду.Поместите провода в траншею, засыпьте грязью, которую вы удалили, и замените дерн, утрамбовывая его ногой, чтобы снова вставить.

Накройте провода, проходящие через клумбы, мульчей от 2 до 4 дюймов. Провода в клумбах необязательно закапывать так глубоко, как во дворе, потому что вы не будете их косить. Несколько дюймов мульчи достаточно, чтобы скрыть кабели, сохраняя при этом их легко найти, чтобы вы могли избежать их случайного разрезания, когда вы копаете ямы для посадки новых растений.

Проложите проводку верхнего освещения под землей как можно дальше, затем закрепите провода скобами по бокам деревьев или других вертикальных конструкций, чтобы добраться до осветительных приборов. Когда провода должны находиться над землей на некотором расстоянии, выберите цвет провода, который максимально соответствует цвету фона, и проложите провод по наиболее незаметному пути.

Справочные материалы

Советы

• Поручите профессионалу установить любые кабели, которые необходимо прокладывать под проездами, тротуарами или другими бетонными конструкциями.

Writer Bio

Профессионально пишет с 2008 года, Мишель Майли специализируется на домашних и садовых темах, но часто занимается карьерой, стилем и маркетингом. Ее эссе использовались на вступительных экзаменах в колледж, и у нее более 4000 публикаций. Она имеет степень младшего специалиста по прикладным наукам в области бухгалтерского учета, получив диплом с отличием.

Amazon.com: Комплект для укладки кабелей в стене ECHOGEAR — включает в себя укладку кабелей питания и низкого напряжения — скрытие проводов телевизора при установке телевизора

Очистите свой поступок

Вы вешаете туалетную бумагу под? Конечно, нет! Потому что ты не психопат.Вот почему мы знаем, что вы не позволите уродливым грязным кабелям свисать под телевизором. Зачем возиться с установкой телевизора, если вы просто собираетесь его установить из-за плохой организации кабелей? Вот почему мы разработали этот простой в установке самодельный шнур питания и комплект для прокладки кабелей — для хороших людей мира, которые никогда не согласятся на кабельный хаос.

Совет профессионала? Go No Pro

Ты можешь сделать это! Мы очень верим в вас и ваши навыки.Хорошо, на самом деле мы ничего не знаем о ваших навыках, поэтому мы позаботились о том, чтобы этот комплект легко установить для ВСЕХ энтузиастов по организации кабелей. Просто когда вы подумали, что лучше не будет … мы упоминали, что установка занимает менее 30 минут? #micdrop ​​(Не верите? Ознакомьтесь с руководством по установке — оно включено в этот список.)

Это комплект в коробке

Вы можете иметь все, что хотите! (Но у вас уже есть все, что вам нужно.Если у вас под рукой есть дрель, вы можете пропустить поездку в Home Depot. Укомплектованный насадкой для сверла для кольцевой пилы, двумя предварительно смонтированными втулками и 6-дюймовым удлинителем, этот комплект является комплексным и готовым к установке.

Мы здесь, чтобы помочь

Вопросов? Проблемы с установкой? Тестируете анекдоты? Мы здесь ради этого. Буквально. У нас есть настоящие всезнайки-эксперты по продуктам, готовые помочь семь дней в неделю.

Всезнайка

• Ширина прохода кабеля: 1,75 дюйма
• Максимальное расстояние между верхним и нижним модулем: 5 футов
• Минимальная толщина гипсокартона: 1/2 дюйма
• Максимальная толщина гипсокартона: 1 дюйм
• Минимальное пространство внутри гипсокартона: 3 дюйма
• Пилы в комплекте: насадка для сверлильной коронки
• Шнуры в комплекте: удлинительный кабель 6 ‘
• Сертифицировано ETL? Ад да
• Модель: EGAV-CMIWP1
