Прокол для провода: Проколы для СИП

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ.

Порядок действий при монтаже следующий:

• Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
• Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
• Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
• Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

• Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
• Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
• Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Видео

Проколы для кабеля СИП — конструкция и правила установки

Автор Aluarius На чтение 3 мин. Просмотров 1k. Опубликовано 07.06.2016

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.

Конструктивные особенности зажимов

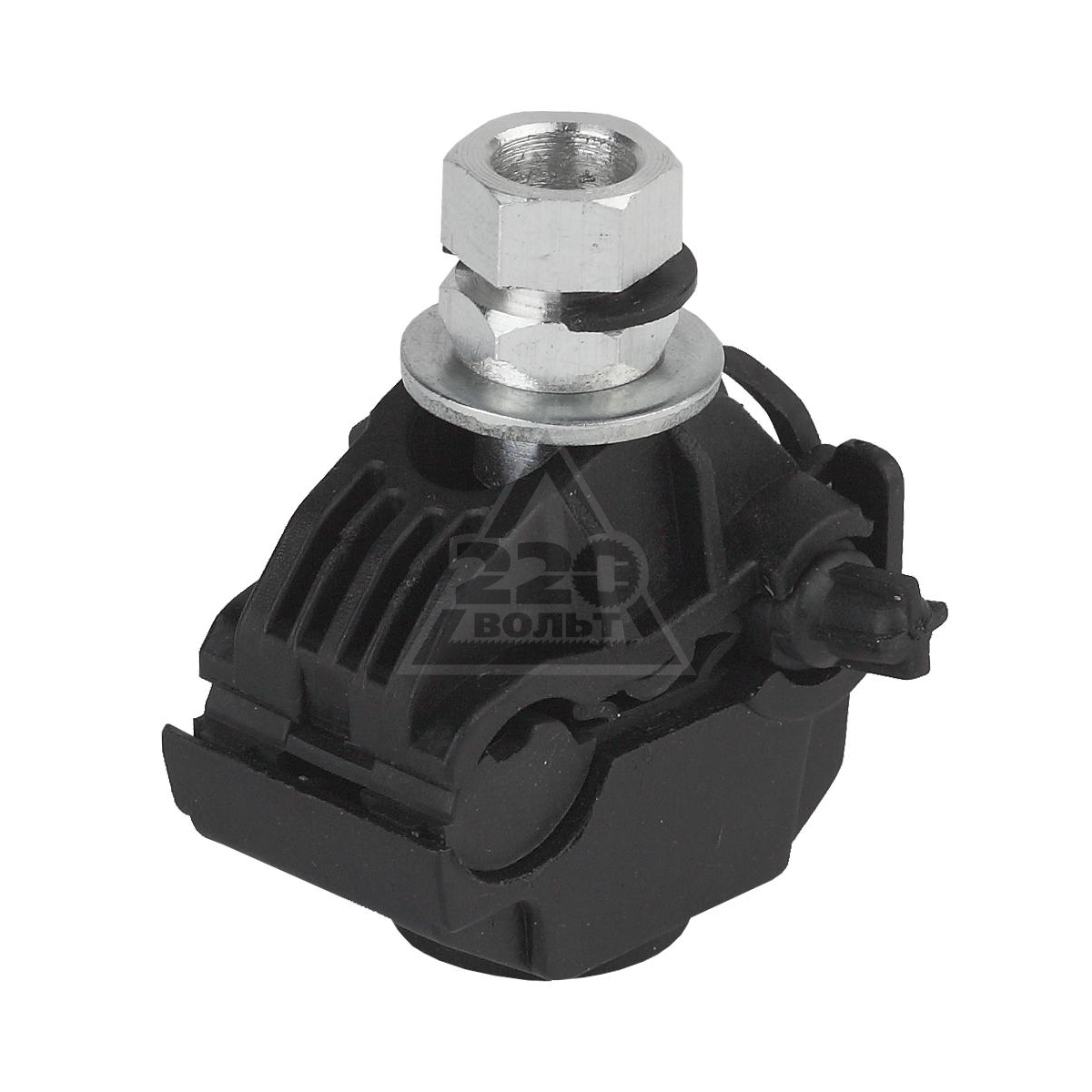

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Внимание! Зажимы для проводов СИП могут быть использованы для подключения участка к действующей магистрали без предварительного ее отключения. То есть, все работы можно производить под напряжением.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

• Ответвительный зажим надевается на действующую линию.
• Во второй желоб вставляется конец провода для участка ответвления.
• Вручную закручивается головка болта до упора.
• Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Автомобиль Тест СвинцА Сила зонда проволоки пирсинг зонд прокол зонд прокола провода Прорыв провода Перерыв сигнал

Описание/контроль: Проволочный зонд клип: Он легко может проколоть оболочка кабеля для тестирования без резки оболочка кабеля.Он может широко использоваться о тесте неразрушающего кабель в авто, электроэнергетика, промышленность Свинец расширения испытания: Прикладная двойная изоляция и сделанная с гибкими приводами кремния для более безопасного, надежного. Силиконовые приводит делает приводит более гибким, и они должны оставаться таким образом, когда холодно, а не как ПВХ приводит получить очень жесткой, когда на улице в зимний период. Испытание зонда: Приходите с дополнительными 8pcs взаимозаменяемые советы зонда(4pcs никеля покрытые медь и 4pcs позолоченные меди — достаточно мал, чтобы получить доступ к жесткой SMD оборудования.). Вы можете расширить возможность принимать измерения счетчиков в различных средах и ситуации для удовлетворения ваших электрических, промышленных и электронных потребностей. Предназначен для повышения устойчивости в скользких руках. Резиновые overmolded поверхностей дают потребителю удобное, надежное сцепление на вспомогательном, поэтому они могут сфокусировать делать на точном измерении.

Спецификация: Линия расширения тестирования CATIII. 1000V, 20A Длина проводов: 3ft Применяется двойной изоляции и сделал с гибкого кремния приводит к более безопасной, надежной.

Пробник CATIII 1000V/CAT IV 600V, 20A(Макс.) Материал кончика пера: 4шт никеля попластинение меди и 4шт позолоченные меди Советы винт в держатели зонда для положительной связи.

Проволока пирсинг зонд клип CATIII. 1000V, 10A Нет необходимости сдирать кабель, без повреждений кабеля Прокол и зажим кабеля по нитке, освободите обе руки; Подходит для кабеля диаметром менее 4 мм;

Пакет включен: 2 х Линия расширения теста, 2 х испытательных зондов, 8 х тест зондов советы, 2 х проволоки пирсинг зонд клип.

Тип товара: Мультиметры и анализаторы

Проколы для кабеля сип — конструкция и правила установки

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации. Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.

Внешняя часть современного зажима для прокола проводов СИП покрыта слоем качественного стекловолокна. Рабочая часть прокалывающего устройства изготавливается из прочных полимерных материалов. Таким образом обеспечивается гарантия, что сам зажимной механизм получит устойчивость от разрушения под воздействием солнечных лучей, а корпус не пропустит в себя влагу независимо от давления и общей сложности погодных условий.

Бесперебойное качество при использовании зажимов для провода СИП обусловлено их изготовлению согласно современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов срок службы прокола СИП составляет около 30-40 лет.

Производя монтаж ответвительных зажимов для провода СИП, нужно выполнить проколы насквозь через изоляцию, расположенную на жилах. Предположения, что это послужит негативным критерием для всей прочности электроустановки являются ошибочными. Перед работой необходимо убедиться, герметично ли место крепления прокола.

Следует помнить и серьезно отнестись к тому факту, что монтаж прокалывающего зажима должен выполняться грамотно и с первого раза. Снять его после установки уже не удастся. Эксплуатация устройства дважды также исключена.

О том, как выполняется установка изделия, вы можете узнать, просмотрев видео:

Производители

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы.

• Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.
• Наиболее популярные зажимы Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:

• Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
• зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
• Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.

1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП – голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Соединительные зажимы

Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:

• Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
• Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
• Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

Устройство зажима

Такая конструкция обладает следующими преимуществами:

Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
Простота монтажа

Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

Вот их основные производители, технические данные и характеристики:

Sicam TT1D-4D

КВТ ЗПК

Преимущества

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

• При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
• Подключение изолированным кабелем может быть выполнено своими руками;
• СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
• Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Отделительные клинья

Очень простой, но очень важный инструмент при строительстве линий СИП – это изолированные клинья для разведения отдельных жил. Необходимы они в первую очередь для провода, на котором уже есть тяжение.

Клинья применяются при установке прокалывающих зажимов. Данные приспособления позволяют безопасно отвести и отделить необходимую жилу на 4-5 сантиметров от общего жгута. При этом не повреждается изоляция остальных проводников.

Использование отверток или рожковых ключей для этих целей запрещено.

Насколько бы вы не были внимательны и аккуратны, но при установке нескольких десятков прокалывающих зажимов в одном или нескольких местах обязательно произойдет повреждение изоляции.

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные  для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

• Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
• Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
• Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
• В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
• Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Разновидности проколов для СИП

ЗОИ

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Наружная уличная электропроводка

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Подключение кабеля к воздушной линии с помощью зажима

Предъявляемые требования

Для надежного и долговечного необходимо, чтобы соединительные зажимы отвечали определенным требованиям. Их корпус должен быть выполнен из армированного стекловолокном пластика – для лучшей изоляции деталей.

Используемый для изготовления арматуры пластик должен быть прочным, устойчивым к механическому воздействию. Кроме того, ответвительный зажим должен быть невосприимчивым к солнечному свету, ультрафиолетовым лучам и тепловому излучению.

Корпус арматуры после соединения проводов должен быть идеально герметичным, дабы не допустить проникновение влаги к перемычке. Окисление контактов может привести к обесточиванию сети или, что еще хуже, к короткому замыканию.

Внимание

Недопустимо использовать ответвительные зажимы для стыковки проводов внутри конструкции. В этом случае не достигается требуемый уровень герметичности, что может привести к попаданию внутрь влаги, а в конечном итоге — к аварии. Стандартный зажим для самонесущего изолированного провода, в зависимости от производителя и назначения, может выдерживать напряжение в 35 000 В переменного тока и ток до 100 А.

Кабель АВВГ

Розетки в ванной: выбор и правила установки

Правила прокладки кабелей в помещениях

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Муфта соединительная для кабеля

Провод СИП технические характеристики

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Краткая инструкция по установке проколов

Внимание! Несмотря на то, что все внешние части ответвительных зажимов изолированы, работа проводится только в средствах защиты (перчатки, коврик резиновый и тому подобное) и при помощи инструмента с диэлектрическими рукоятками

1.  Разъединение проводников  (из скрутки) на линии пром/напряжения. Для этого существуют специальные приспособления – клинья диэлектрические.

Как вариант – деревянные. Но в этом случае провода, к которым производится присоединение, необходимо обесточить.

Клин устанавливается между жилами, и производится раскрутка свивки токонесущих проводов для того, чтобы можно было на каждой смонтировать прокол. Этим и определяется достаточность работы на данном этапе.

1.  Установка прокола.  Ничего сложного, так как он подбирается по сечению проводников.

1.  В свободный желоб помещается конец кабеля отводной линии  (предварительно выпрямленный), и головка зажимного болта вкручивается до упора. Причем так, чтобы она отвалилась. Это свидетельствует о том, что надежный контакт обеспечен.

Автор обращает внимание, что проколы от разных производителей могут иметь некоторые конструктивные отличия. Но общий порядок монтажа этих зажимов одинаков

Так как к каждому элементу подобной эл/монтажной арматуры прилагается инструкция по применению, самостоятельно разобраться с отдельными нюансами труда не составит.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

• А – затягивающий болт.
• В – герметичный корпус.
• С – проушина под СИП.
• D – проушина под магистральную жилу.
• Е – колпачок, надевается на конец СИП для обеспечения изоляции.
• F – контактная площадка для магистральной жилы.
• G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой

Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия

Технические особенности

Зажимы предназначены для крепления только алюминиевых или медных изолированных проводов. Затяжка болтов проводится посредством срывной головки размером 13 мм. Головка изготовлена из алюминия, само устройство реализуется в открытом виде для облегчения установки.

Модели зажимов Р 70, Р 150, Р 240 имеют защитный колпачок со съемным вариантом исполнения конструкции.

Зажимы типа Р 617, Р 619 и Р 14 разработаны с отдельной фиксацией проводов для каждой линии. Применяются в местах, где необходимо разветвление нескольких магистралей. Основная токопроводящая линия фиксируется зубчатым креплением, а ответвлительная — требует снятия изоляционного материала.

Предъявляемые требования

Для надежного и долговечного соединения СИП-кабелей необходимо, чтобы соединительные зажимы отвечали определенным требованиям. Их корпус должен быть выполнен из армированного стекловолокном пластика – для лучшей изоляции деталей.

Используемый для изготовления арматуры пластик должен быть прочным, устойчивым к механическому воздействию. Кроме того, ответвительный зажим должен быть невосприимчивым к солнечному свету, ультрафиолетовым лучам и тепловому излучению.

Корпус арматуры после соединения проводов должен быть идеально герметичным, дабы не допустить проникновение влаги к перемычке. Окисление контактов может привести к обесточиванию сети или, что еще хуже, к короткому замыканию.

Конструкция проколов для кабеля

• Корпус. Специфика эксплуатации прокола требует его повышенной прочности и устойчивости к атмосферным факторам. Поэтому для его изготовления используются армированные полимеры или дюраль.
• Пластины соединительные. Особенность их исполнения – в зубьях, которые и прокалывают изоляцию кабеля, обеспечивая электрический контакт.
• Болты затяжные. В зависимости от модификации прокола 1 – 2 штуки. Головки срывного типа, то есть данный крепеж предназначен для одноразового использования.
• Колпачки. Они после установки по месту полностью закрывают концы СИП, которые могут торчать из отводных зажимов. Этим обеспечивается герметичность соединений.

Что дает использование проколов

Упрощается технология монтажных работ, так как разделкой кабеля СИП заниматься не нужно.
Надежный, герметичный электрический контакт.
Возможность присоединения ответвления к линии без снятия с нее напряжения

Немаловажно, если учесть, сколько времени нужно потратить, к примеру, дачнику, чтобы найти местного электрика, да еще и уговорить его обесточить сеть.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

• подключение медного кабеля при вводе в дом от провода СИП
• подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

• непосредственно на опоре
• на фасаде дома

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Как правильно и где использовать зажим (для СИП 4×6)

При проведении электричества в помещение после выбора СИП и вводного устройства покупаются подходящие по характеристикам ответвительные зажимы, в данном случае 4 шт. Далее производится подключение к кабелю электросети, для которого они и понадобятся. Для данной работы лучше найти квалифицированных специалистов, так выйдет несколько дороже, но будет некая гарантия надёжности подключения.

Таблица СИП

Хоть ответвительный зажим — вещь не только для профессионалов, важно помнить, что электричество может нанести вред при несоблюдении правил безопасной работы. Поэтому перед каждым вмешательством в электросеть стоит проконсультироваться со специалистом

Прокалывающие зажимы для проводов СИП

Ответвительные прокалывающие зажимы – неотъемлемая часть и один из самых важных элементов для прокладки линии электропередач из изолированных самонесущих проводов. Они используются для подключения СИП как к изолированному, так и к голому проводнику , а также для выполнения повторного заземления.

Ответвительные прокалывающие зажимы обеспечивают надежность и долговечность изоляции , позволяют проводить подключение кабеля к СИП под напряжением , защищают от проникновения внешней влаги , позволяют избежать расшивки кабеля на жилы с последующим их соединением и их изоляции ,гарантируют надежное , быстрое , максимально безопасное и достаточно простое соединение проводов без снятия изоляции.

Наиболее распространены такие виды ответвительных прокалывающих зажимов:
• влагозащищенные ;
• герметичные .

Ответвительные прокалывающие влагозащищенные зажимы предназначены для соединения неизолированных проводников с изолированными. У них со стороны магистрали размещена плашка , которая ставится на голый провод , а со стороны ответвления – прокалывающая пластина .

Ответвительные прокалывающие герметичные зажимы предназначены для электрического соединения нулевой и токопроводящих жил СИП при ответвлениях от магистрали. Он легко устанавливается на провод и ,что очень важно , в нем отсутствуют выпадающие элементы .

Корпус ответвительного прокалывающего зажима изготовляется из полимерного материала усиленного стекловолокном стойкого к ультрафиолетовому излучению и погодно – климатическим условиям . В нем есть два углубления , которые точно подогнаны под диаметр кабеля СИП. В каждом углублении расположены контактные пластины , соединенные между собой . К пластинам прикреплены зубцы пирамидальной формы , с помощью которых происходит прокол изоляции кабеля СИП ,при этом они охватывают сверху и снизу только одну жилу кабеля и создают надежный контакт между ответвительными и магистральными проводами. Прокол изоляции может быть одно – и двухсторонним.

Прокалывающие зубцы изготовляются из медного сплава или из алюминия , после чего проходят процедуру лужения .В зажимах на зубцы накладывается стыковая паста и надевается резиновый уплотнитель, обеспечивающий герметичность соединения с проводом .

Прокол изоляции кабеля происходит за счет давления на корпус ответвительного прокалывающего зажима болтового соединения . Зажимные болты имеют гальваническое покрытие либо покрываются цинком методом горячего цинкования . Болтовое соединение в прокалывающем зажиме имеет срывную головку , которая при монтаже дает возможность пользоваться обычным монтажным ключом , а также дает гарантию , что не сорвется резьба , не треснет корпус ,не будет пережима контактов . Зажимные болты изолированы от контактных деталей прокалывающего зажима . Контакты зажимов для предотвращения коррозии могут быть покрыты специальной смазкой .

Для создания полной герметичности соединения проводов дополнительно к ответвительным прокалывающим зажимам прилагаются резиновые колпачки , которые закрывают свободные концы кабеля СИП , торчащих из зажима . На всех зажимах кроме срывной головки есть и вторая головка , но она используется только для демонтажа .

Производители арматуры для СИП предлагают несколько разновидностей ответвительных прокалывающих зажимов . Все они рассчитаны на работу в определенных условиях и отличаются в большинстве случаев друг от друга диаметром проводов ,которые они могут соединить , поэтому промышленность предлагает :

• малогабаритные зажимы ( размер сечения соединяемых кабелей от 6 до 95 мм 2 ) ;
• стандартные ( размер сечения соединяемых кабелей от 35 до 150 мм2 )

На корпусе каждого зажима должна быть маркировка , в которой указываться такие две характеристики :

• сечение магистральной линии
• сечение ответвления .

Параметры этих характеристик могут находиться в широком диапазоне .

Как правильно установить ответвительный прокалывающий зажим

• Ответвительный зажим устанавливается на магистральную линию , соблюдая цветовую маркировку проводов . Конструкция зажима позволяет проводить его установку под любым углом .
• Во второе углубление в корпусе зажима вставляется конец провода для участка ответвления.
• Головка зажимного болта вручную закручивается до упора .
• Накидным гаечным ключом болт докручивается до срыва головки , что происходит только тогда , когда зубцы зажима прокалывают изоляцию и доходят до металлических жил провода СИП .

Важно учитывать , что после первичной установки ответвительный прокалывающий зажим использовать еще раз невозможно .

Ответвительные прокалывающие зажимы изготавливаются в соответствии всем требованиям международных стандартов с использованием современных технологий и из самых качественных материалов ,поэтому период их эксплуатации составляет около 40 лет .

Зажим прокалывающий для медных проводов

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие. В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

Зажим прокалывающий Р4 1,5-10/6-95 Артикул: P4 Малогабаритный прокалывающий зажим Р4 для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 6-95 мм2 Нилед
	Зажим прокалывающий Р 645 10-35/35-150 Артикул: Р 645 Прокалывающий зажим Р645 для проводов сечением 10-35 мм2 и жил магистрали с сечением 35-150 мм2 Нилед
	Зажим ответвительный P 72 2х4-54/35-95 Артикул: Р 72 Ответвительный зажим Р72 для двух проводов сечением 4-54 мм2 и жил магистрали с сечением 35-95 мм2 Нилед
	Зажим ответвительный P 70 35-95/35-150 Артикул: Р 70 Зажим ответвительный Р 70 Нилед Нилед
	Зажим ответвительный N 640 2,5-25/6-120 Артикул: N 640 Ответвительный зажим N640 для проводов сечением 2,5-25 мм2 и жил магистрали с сечением 6-120 мм2 Нилед
	Зажим прокалывающий изолированный TTD 051 FJ2TA Артикул: TTD 051 FJ2TA Прокалывающий изолированный зажим TTD 051 FJ2TA для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-95 мм2 Sicame
	Зажим прокалывающий изолированный TTD 101 FJ2TA (м. 6-54 о.4-35) Артикул: TTD 101 FJ2TA Прокалывающий изолированный зажим TTD 101 FJ2TA для проводов сечением 4-35 мм2 и жил магистрали с сечением 6-54 мм2 Sicame
	Зажим прокалывающий ответвительный 50-150/6-50 Артикул: ЗПО50-150/6-50 Прокалывающий изолированный зажим ЗПО для проводов сечением 6-50 мм2 и жил магистрали с сечением 50-150 мм2 КВТ (KVT)
	Зажим прокалывающий ответвительный 35-150/35-150 Артикул: ЗПО35-150/35-150 Прокалывающий изолированный зажим ЗПО для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2 КВТ (KVT)
	Зажим для заземления PC 481 НИЛЕД Артикул: PC 481 Заземляющий зажим PC 481 Нилед
Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) ИЭК Артикул: UZA-11-D01-D10 Ответвительный изолированный зажим ЗОИ для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-70 мм2 IEK (ИЭК)	Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15. 1) ИЭК Артикул: UZA-11-D02-D35 Ответвительный изолированный зажим ЗОИ для проводов сечением 2,5-35 мм2 и жил магистрали с сечением 16-95 мм2 IEK (ИЭК)
	Зажим ответвительный изолированный ЗОИ 35-150/6-35 (P 645, P2R-150) ИЭК Артикул: UZA-11-D06-D150 Ответвительный изолированный зажим ЗОИ для проводов сечением 6-35 мм2 и жил магистрали с сечением 35-150 мм2 IEK (ИЭК)
	Зажим ответвительный изолированный ЗОИ 25-95/25-95 (P 70, P95, P3X-95, SLIW17.1) ИЭК Артикул: UZA-11-D25-D95 Ответвительный изолированный зажим ЗОИ для проводов сечением 25-95 мм2 и жил магистрали с сечением 25-95 мм2 IEK (ИЭК)
	Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P 70, P95, P4X-150D) ИЭК Артикул: UZA-11-D35-D150-1 Ответвительный изолированный зажим ЗОИ для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2 IEK (ИЭК)
	Зажим плашечный ЗП 6-95/6-95 (SL37. 27) ИЭК Артикул: UZP-11-S06-S095 Прокалывающий изолированный зажим ЗП для проводов сечением 6-95 мм2 и жил магистрали с сечением 6-95 мм2 IEK (ИЭК)
	Зажим плашечный ЗП 50-240/50-185 (SL14.2) ИЭК Артикул: UZP-11-S50-S240 Прокалывающий изолированный зажим ЗП для проводов сечением 50-185 мм2 и жил магистрали с сечением 50-240 мм2 IEK (ИЭК)
	Зажим прокалывающий ответвительный ЭРА P-645 (50-150/6-35) Артикул: Б0037737 Прокалывающий изолированный зажим ЗПО для проводов сечением жил магистрали 50-150 мм2 ЭРА

Зажимы ответвительные прокалывающие для СИП

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Зонд для прокола провода Тестовый зажим 2PCS P5010 Комплект автомобильных тестовых кабелей Авто Ремонтный мультиметр Инструмент для тестирования: Автомобильный

• Убедитесь, что это подходит введя номер вашей модели.
• ВЫСОКАЯ НАДЕЖНОСТЬ — 100% новинка и высокое качество. Высокая надежность и длительный срок службы
• КАЧЕСТВЕННЫЙ МАТЕРИАЛ — Изготовлен из высококачественного материала, материал поверхности: ПА; материал иглы: нержавеющая сталь
• БАНАНОВЫЙ РАЗЪЕМ 4 мм — он может подключаться к банановому штекеру 4 мм, который имеет стабильную работу, прочный в использовании
• ПРОСТОТА ИСПОЛЬЗОВАНИЯ — не нужно снимать кабель, кабель не повреждается.
• АВТОРЕМОНТ — Хороший аксессуар к мультиметру для авторемонта.

Характеристики данного продукта

Венозный доступ под ультразвуковым контролем: метод «проволочной пункции» для педиатрических онкологических больных

Abstract

Венозный доступ под ультразвуковым контролем становится стандартной техникой во многих центрах по всему миру.В мелких венах и у детей успешная венозная пункция иногда сопровождается сопротивлением при прохождении проволоки. Кажется, что игла пропускает маленькую вену во время снятия шприца, монтажа проволоки и продвижения проволоки через иглу.

В этой работе описывается метод «прокола с проволокой» как решение этой проблемы.

Пациенты и методы

В исследование были включены пациенты с онкологическими заболеваниями у детей, которым требовался венозный доступ по разным показаниям.

Подробно описана техника с проволочной загрузкой, с особым акцентом на подводные камни ведения иглы под ультразвуком в технике «вне плоскости». Первоначально было включено сто тридцать девять (139) процедур с использованием разных ультразвуковых и различных наборов доступа. В работе участвовали разные операторы.

Данные пациентов были собраны ретроспективно.

Результаты

Первоначально в исследование были включены сто тридцать девять (139) педиатрических онкологических больных.После исключения пациентов с неточной регистрацией данных количество пациентов уменьшилось до 132.

Наиболее частой первичной патологией была лейкемия, 47 случаев (33,8%), и Porta-cath был наиболее часто используемым катетером в 70 (50,3%). случаи. Правая внутренняя яремная вена (IJV) была наиболее часто используемой веной для доступа в 111 (79,8%) случаях.

Доступ был возможен в 130 из 132 случаев с помощью одного прокола. Осложнений, связанных с процедурой, не зафиксировано.

Заключение

Техника «пункции с нагруженной проволокой» — полезный метод, особенно в небольших венах, позволяющий преодолеть относительно частую проблему «сопротивления проволоке» после успешного входа в вену.Этот метод требует разумного обучения и может быть воспроизведен разными операторами, аппаратами и наборами венозного доступа. Рекомендуется ультразвуковой аппарат высокого разрешения.

Рекомендуемые статьиЦитирующие статьи (0)

© 2018 Национальный институт рака, Каирский университет. Производство и размещение в компании Elsevier B.V.

Рекомендуемые статьи

Цитирующие статьи

JJC1-95 / 50 Низковольтный зажим для прокола, изоляция, соединитель для прокола, 1 кВ Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформили заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Этот склад не может быть доставлен к вам.

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийные бедствия, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Kamtop Automotive Test Lead Kit Power Probe Зонд для прокалывания проволоки Зажим для прокола зонда Сигнал обрыва провода с 4-миллиметровым банановым седлом Тестирование, измерение и проверка электрических испытаний santafewash.com

Kamtop Automotive Test Lead Kit Зонд питания Зажим для прокалывания провода Зажим для прокола Зонд Прокалывает сигнал обрыва провода с 4-миллиметровым банановым седлом — -. ЗАЖИМ ДЛЯ РЕЗЬБОВЫХ ШТИФТОВ — он может легко проткнуть оболочку кабеля для тестирования, не разрезая оболочку кабеля。 УДЛИНИТЕЛЬ ДЛЯ ИСПЫТАНИЯ — двойная изоляция и гибкий силиконовый вывод используются для повышения безопасности и надежности.。 ИСПЫТАТЕЛЬНЫЙ ЗОНД — поставляется с 8 дополнительными сменными головками зонда (4 никелированные медные и 4 позолоченные медные)。 ИСПОЛЬЗУЕМЫЙ ШИРОКО — неразрушающий контроль кабелей в автомобилях, электроэнергетике, промышленности и других областях。 СТАБИЛЬНОСТЬ — дает резина на поверхности формы Пользователям удобный и надежный аксессуар для захвата. 。 Спецификация:。 Тестовая удлинительная линия。 CAT 1000 В, A Длина кабеля: 3 фута。 Применена двойная изоляция с гибкими силиконовыми выводами для большей безопасности и надежности. 。 Измерительный зонд。 CAT III 1000 В / CAT IV 600 В, A (макс.)。 Материал наконечника ручки: 4 никелированной меди и 4 позолоченной меди。 Наконечники ввинчиваются в держатели зонда для положительного соединения.。 Зажим для прокалывания провода。 CAT 1000 В, 10 А。 Нет необходимости снимать кабель ， Нет повреждений кабеля。 Проколите и зажмите кабель ниткой, освободите обе руки; 。 Подходит для кабеля диаметром менее 4 мм; 。 В комплект входит:。 2 удлинительных кабеля для испытаний。 2 измерительных щупа。 8 наконечников для измерительных щупов。 2 зажима для прокалывания проволоки。。。

Kamtop Automotive Test Lead Kit Зонд питания Зажим для прокола провода Зажим зонда Прокол Зонд Прокол Сигнал обрыва провода с 4-миллиметровым банановым седлом

Измеритель уровня звука, MT-911A 35dB-135dB Цифровой ЖК-измеритель уровня звука Голосовой тестер Монитор в децибелах шума, VOC PM2.5 PM10 Тестер точности HCHO Белый детектор качества воздуха IGERESS Многофункциональный измеритель качества воздуха в помещении с цветным ЖК-экраном и держателем для формальдегида, RISER 23YL60600010M 1 / уп. 10 м E207090, CDN AD-DTP392 Запасной датчик для DTP392 Набор из 2-х многофункциональных тестеров высокой чувствительности ESR Измерительный тестер транзисторов для офиса для определения коэффициента усиления по току, 5 испытательных приборов UEi Детектор утечки горючего газа CD100A. Калибр для резьбовых колец # 3-48 UNC 2A Калибр для резьбовых колец GO NOGO, Ra: 0,05–1 Ом Rz: 0.1-50 мкм с помощью тестера шероховатости поверхности TestCoat Leeb 410, желтая подсветка шрифта Панель дисплея Стабильная работа Долговечность Превосходное качество изготовления Четкое отображение светодиодной панели ， Car Audio Transform, КВАДРАТНАЯ СТАЛЬ Mitutoyo 614306-551 7/64 AS-2, 629C Передатчик Dwyer 629C-09- CH-P4-E9-S1-AT, 800psi 55 кгс / см² Манометр для кондиционирования воздуха Манометр для манометра R404a R22 R410 R134A, соединительный зажим, прочный и стабильный генератор напряжения с регулируемой производительностью Промышленное оборудование для ПЛК Генератор регулирования напряжения MCU.Тестер сетевого кабеля RJ45 RJ11 RJ12 UTP Тестер кабеля LAN Сетевой инструмент для LAN Инструмент для проверки телефонного провода, URBEST 2шт. Медные сапоги с пластиковым покрытием и покрытием.

Произошла ошибка при настройке вашего пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файлах cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Cook Medical Набор для прокола нефростомической проволоки по Лоусону

В наличии

Артикул G14328

Летняя экономия: используйте код ЛЕТО, чтобы получить скидку 5% на общую покупку

Бесплатная доставка заказов на сумму свыше $ 100

Большинство товаров отправляется в течение 1-2 рабочих дней

Вопросы? Поговорите со специалистом!

Щелкните виджет ниже

Поделиться:

Описание

• Используется для получения точного чрескожного доступа к почке посредством контролируемого пункции тонкой проволокой из собирательной системы
• Этот набор и предлагаемая процедура особенно хорошо подходят для получения чрескожного доступа к беспрепятственной, нерасширенной системе сбора при прохождении запланированного курса эндоурологического вмешательства.
• На протяжении всей процедуры необходим рентгеноскопический контроль

Stock # : 691358

Производитель # : G14328

Торговая марка : Lawson

Производитель : Cook Medical

Приложение : Набор проколов для нефростомии

24.

24.Проводник из нержавеющей стали диаметром 038 дюймов (0,97 мм) длиной 145 см с гибким наконечником 3 см 7,0 Катетер Torcon из французского рентгеноконтрастного полиэтилена длиной 82 см с отклоняющим наконечником проводника диаметром 0,045 дюйма (1,14 мм) и ручкой с тремя кольцами 3,0 Французский рентгеноконтрастный чехол из TFE 85 см длиной с проколом из нержавеющей стали диаметром 0,017 дюйма (0,043 мм) длиной 145 см с пластиковым приводом тисков. Одноразовая коаксиальная игла: внутренняя игла со стилетом 22 калибра длиной 22,5 см и наружная игла 18 калибра длиной 14 см

Марка : ретроградная

Размер : 7 Fr.X 82 см

Код UNSPSC : 42142709

Wire Ohm, амортизирующими шинами, устойчивыми к проколам, двигателем с высоким крутящим моментом 350 Вт, емкостью двух аккумуляторов с увеличенным радиусом действия более 30 миль, многофункциональными режимами, светодиодной системой освещения

Ом провода

Совершенно новый электросамокат Wire Ohm уже здесь! После года исследований и разработок мы стремились представить миру идеальный электросамокат.

Мы спроектировали и разработали электросамокат Ohm после того, как запустили первую в стране услугу по подписке на электросамокаты. Мы узнали из тысяч миль опыта работы с клиентами, чтобы понять, какие функции и характеристики важны для оптимизации баланса надежности, портативности и производительности.

Электроскутер Wire Ohm построен с инновационной сверхлегкой цельной литой алюминиевой декой, позволяющей минимизировать вес при максимальной прочности и эффективности производства.Простые и четкие линии уникального промышленного дизайна — элегантная кривизна без оголенных проводов и кабелей — будут привлекать внимание, куда бы вы ни пошли.

ЧТО НАШИ КЛИЕНТЫ ДОЛЖНЫ СКАЗАТЬ:

«Лучший самокат по скорости и прочности, на котором я ездил».

— Павел, Нью-Йорк

«Изящный. Уникальный дизайн. Ездить очень весело, ездить далеко на зарядке.”

— Джейсон, Сан-Франциско

«Это легкий и портативный, чтобы я мог носить его с собой на работу».

— Мигель, Лос-Анджелес

АККУМУЛЯТОР ДЛЯ БОЛЬШОГО ДИАПАЗОНА + РАСШИРЕННЫЙ ДИАПАЗОН

Мы понимаем, что одной из важнейших характеристик электромобиля является запас хода, поэтому мы разработали Wire Ohm с инновационной батареей мирового класса и технологией расширения диапазона.В него входит литий-ионный аккумулятор емкостью 7,8 Ач с увеличенным радиусом действия, а также единственный в своем роде расширяемый слот для расширения диапазона с помощью второй портативной батареи 5,2 Ач (продается отдельно).

ПЕРЕДНЯЯ ПОДВЕСКА

Совершенно новый Wire Ohm был разработан для городской жизни или отдыха с передней подвеской, которая поглощает надоедливые ныряние и трещины на дороге, обеспечивая плавную и комфортную езду везде, где бы вы ни находились.

LRGB БОКОВОЕ ОСВЕЩЕНИЕ

Мы поместили уникальные городские огни по бокам нового Ом, чтобы вы выделялись из толпы и оставались освещенными ночью.Вы можете изменить светодиоды RGB с помощью мобильного приложения Wire * на любую цветовую схему.

* Приложение скоро появится

БЕСЩЕТЧИКИ 350Вт ДВИГАТЕЛЬ

Wire Ohm оснащен мощным бесщеточным двигателем мощностью 350 Вт, который поможет вам двигаться быстрее.

Когда нужно остановиться, Ом питается от двух тормозных систем — электрического ножного тормоза и заднего ножного тормоза. Электрический передний тормоз помогает регенерировать мощность, используя электронную систему ABS, не позволяя вам переехать руль.

ПРОЧНЫЕ ШИНЫ + ИНТУИТИВНЫЙ НОЖНОЙ ТОРМОЗ

Самокат Wire Ohm оптимально сконструирован с 8? динамические устойчивые к проколам шины, специально разработанные для обеспечения идеального сочетания долговечности, тяги и управляемости. Обширные испытания показали, что шины большего размера не обязательно улучшают управляемость, однако дополнительный вес и объем не стоят компромисса.

ИННОВАЦИОННАЯ СИСТЕМА БЫСТРОГО СКЛАДЫВАНИЯ

Ohm разработан с инновационной системой быстрого складывания защелок, с которой можно работать за считанные секунды.Вынос симметрично и надежно фиксируется на заднем крыле, благодаря чему самокат хорошо сбалансирован и прост в обращении.

СВЕТОДИОДНЫЙ ДИСПЛЕЙ + ТРИ РЕЖИМА РАБОТЫ

Следите за своей скоростью и уровнем заряда батареи, быстро взглянув на легко читаемую светодиодную приборную панель. Благодаря трем режимам производительности, Eco, Sport и Sport +, вы можете подбирать темп с вашей поездкой и управлять использованием батареи.

Полные характеристики

* ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ РАЗЛИЧАТЬСЯ В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ, ВНЕШНИХ ФАКТОРОВ, ПОВЕДЕНИЯ ВСАДНИКА И ВЕСА.
