Инвертор (промежуточный переключатель) серии Avanti, номинальное напряжение 210…230 В, номинальный ток 16 А, светодиодная (LED) подсветка, 70,9х70,9х43,7 мм, не содержит галогенов, цвет белый

Документация:

1. Инструкция 4400123
2. Сертификат соответствия

Консультация

Задайте вопрос специалисту о 4400123 Инвертор серии Avanti

Самовывоз из офиса:

Пункт выдачи:*

Доставка курьером:*

Транспортные компании:

Почта России:*

* Срок доставки указан для товара в наличии на складе в Москве

Отзывы о 4400123 (ДКС):

Ваш отзыв может быть первым!

Что такое промежуточный (3-ходовой) коммутатор A.

K.A. (4-ходовой) в США?

Содержание

Что такое промежуточный коммутатор?

4-позиционный переключатель в NEC (также известный как 3-позиционный или промежуточный переключатель в следующих странах IEC) — очень полезный переключатель с четырьмя клеммами (и дополнительным заземлением в США как 4-контактный) и обычно используется, когда нам нужно для управления световой точкой (или любыми другими электроприборами, такими как вентилятор, сигнализация, посреди лестницы и т. д.) из трех разных мест. Он используется с комбинацией двухпозиционных переключателей для управления устройством более чем с двух мест. Кроме того, электрической цепью можно управлять из любого места с помощью промежуточных переключателей (известных как 3-ходовые в Великобритании и 4-ходовые в США).

Полезно знать: промежуточный переключатель (3-ходовой) — IEC также известен как 4-позиционный переключатель или перекрестный переключатель в США — NEC.

В следующем разделе они будут дифференцированы.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК
Конструкция и работа промежуточного переключателя

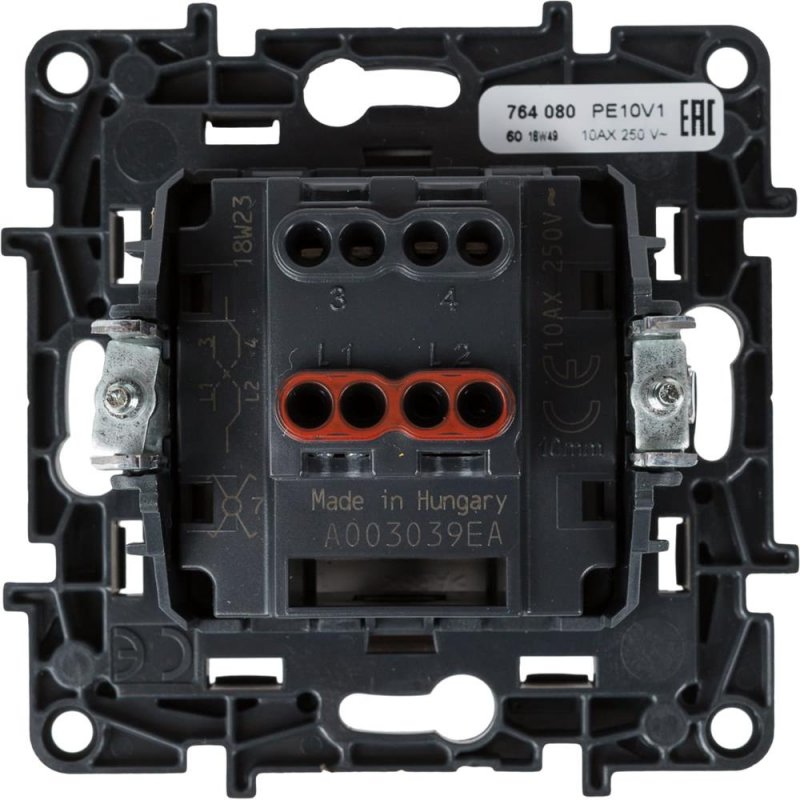

В промежуточном переключателе есть четыре клеммы, с помощью которых он изменяет протекание электрического тока из одной цепи в другую (см. рис. 1 и 2) и также известен как . Четырехпозиционный переключатель (трехпозиционный переключатель в Великобритании и ЕС) . Он имеет возможность включать и выключать электропитание двумя способами или управлять одной цепью более чем с двух мест.

Четыре клеммы промежуточного переключателя и их работа показаны на рисунке ниже, где 4 точки контакта могут быть известны как A, B, C и D. Когда ручка переключателя поднята, клеммные контакты промежуточного переключателя соединяются с клеммой A с клеммой C и клеммой B с клеммой D, как показано на рис. 1a. С другой стороны, когда ручка опущена, клемма A подключается к клемме B, а C к D.

Рис. 1. Что такое промежуточный переключатель и как он работает?

Другими словами, когда ручка переключателя находится в положении ВВЕРХ, вертикальные контакты соединяются таким образом, как AC и BD, как показано на рис. 1а). А когда ручка ВНИЗ, то Горизонтальные контакты соединены (т.е. AB и CD, как показано на рис. 1b).

На рис. 2 показана основная конструкция и работа промежуточного переключателя.

Нажмите на изображение, чтобы увеличить

Существует небольшая путаница в отношении этого переключателя из-за региональных кодов, т.е. один и тот же переключатель DPDT (двухполюсный, на два направления) помечен разными именами, например,

• Великобритания и ЕС — IEC = Он имеет 4 клеммы для обвязочных проводов для подключения к 2-позиционным переключателям и известен как промежуточный переключатель и 3-позиционный переключатель.
• США — NEC = Он имеет 4 клеммы для проводов для подключения к 3-позиционным переключателям и дополнительную клемму заземления и известен как 4-позиционный переключатель и перекрестный переключатель.

На следующих рисунках показана разница (которой нет) между 3-ходовым и 4-ходовым переключателем.

На следующих рисунках и рисунках показано, как 3-позиционный или промежуточный переключатель подключается к 2-позиционным переключателям (согласно IEC) для управления лампой из 3 мест. (В качестве альтернативы, 4-позиционный переключатель, работающий с 3-позиционными переключателями для управления светодиодной лампой из трех разных мест в соответствии с NEC)

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Вот короткое видео, которое показывает работу промежуточного (4-позиционного) переключателя с 3-ходовым переключателем.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?
Применение промежуточного выключателя

Промежуточный выключатель в основном используется в больших помещениях и больших помещениях, таких как проводка коридоров, общежитий, проводка больниц, проводка туннелей, проводка спуска и лестничная проводка, где необходимо включать и выключать различные лампы. разные места. Кроме того, в многоэтажном здании освещением на первом этаже или в шторах автомобильной парковки можно управлять или включать и выключать его с любого этажа с помощью промежуточной цепи выключателя.

Как управлять точкой освещения из трех мест с помощью промежуточного переключателя

На рис. 3 управление лампой осуществляется из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя.

Ниже приведена та же схема (рис. 4) для управления точкой освещения (лампой) из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя с разными символами.





На следующих схемах подключения показана установка промежуточных выключателей в соответствии с NEC и IEC, когда лампочка управляется из трех разных мест.

Нажмите на изображение, чтобы увеличить



Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?
Лестничная проводка с использованием промежуточного переключателя

Ниже приведена схема управления точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя (или двух трехходовых и одного четырехпозиционного переключателя). – США) посреди лестницы.

Соединение проводки на лестничной клетке с использованием 2 двухпозиционных переключателей и промежуточного переключателя

На следующих схемах проводки показаны одинаковые конфигурации для кодов IEC и NEC.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
Управление лампой с пяти или шести мест с помощью промежуточного переключателя

На рис. 5 управление лампой осуществляется из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей.

Ключевой момент: Вы можете управлять лампой из разных мест, добавляя больше промежуточных выключателей, например, посреди лестницы или в общих квартирах (при необходимости). Кроме того, многие другие электроприборы, такие как вентиляторы, сигнализация, машины и т. д., могут управляться из разных мест с помощью промежуточного переключателя.

Нажмите на картинку, чтобы увеличить



Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа
• Схема проводки общежития и работа
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Что такое промежуточный переключатель? By Socket Store

Промежуточный выключатель используется, когда у вас есть три или более выключателей, управляющих одним светом.

Средний переключатель или переключатели должны быть промежуточным переключателем для правильной работы цепи освещения.

Типичным примером этого является лестничная площадка в доме, когда, возможно, есть переключатель внизу лестницы, один наверху лестницы и один в конце лестничной площадки. В этой схеме вам понадобится средний переключатель; тот, что наверху лестницы, будет промежуточным выключателем. Два других выключателя света должны быть двухпозиционными.

Это можно продолжить для нескольких коммутаторов, поэтому это относится к трем или более коммутаторам. Например, подумайте о общей площадке в многоквартирном доме.

Когда мне нужен промежуточный выключатель света?

Промежуточный переключатель используется только в определенных случаях. То есть, когда на одной цепи освещения имеется три и более выключателя. Для всех других обстоятельств есть более подходящие переключатели.

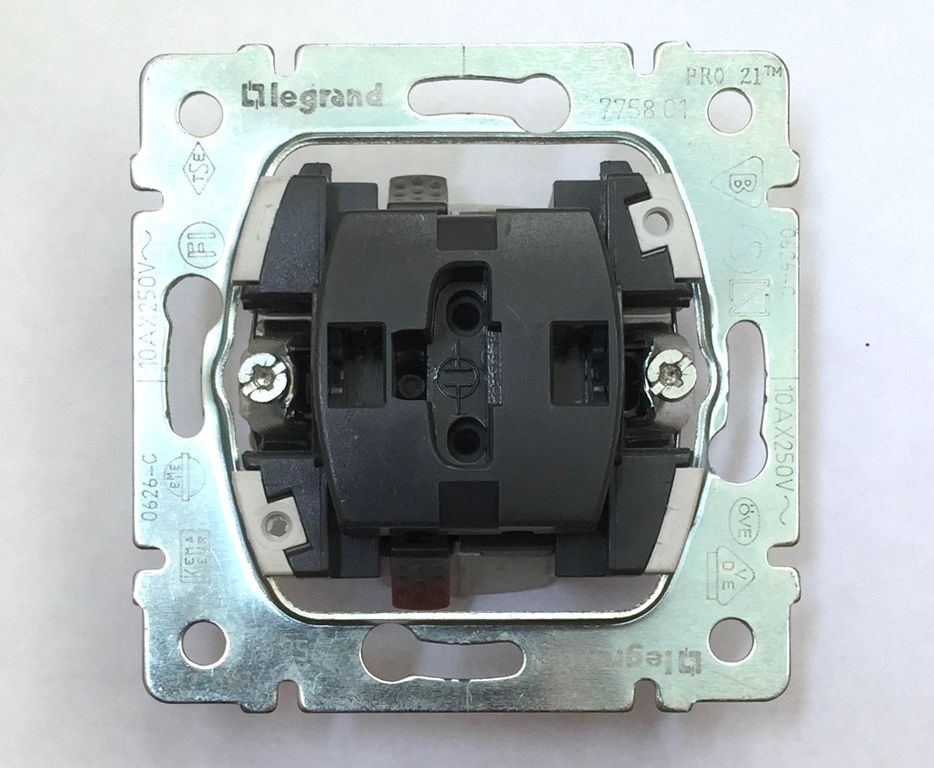

Стоит отметить, что все эти переключатели выглядят одинаково спереди, хотя и по-разному сзади.

Односторонний переключатель

Односторонний переключатель используется, когда у вас есть только один переключатель для света или цепи освещения. Один включает и выключает свет, поэтому схема имеет только два состояния.



Схема одностороннего выключателя

Двусторонние выключатели

Двусторонние выключатели используются, когда два выключателя управляют одним светом или, точнее, одной цепью освещения; может быть более одного светильника, управляемого двумя выключателями.

Классические два примера: либо комната имеет два разных входа (например, сквозная комната), либо свет для лестничной площадки, где есть выключатель наверху лестницы и один внизу. Люди часто ошибочно заказывают для этого промежуточный переключатель. Хотя для этого подойдет промежуточный переключатель, он, безусловно, не нужен, и двухпозиционный переключатель отлично справится с этой задачей.

Двухпозиционные выключатели также можно использовать, когда есть только один выключатель для освещения, в качестве замены одностороннего выключателя. Нажмите здесь, чтобы узнать больше о двухпозиционном выключателе света.

Схема двустороннего выключателя

Промежуточные выключатели

Промежуточные выключатели очень универсальны и могут использоваться в большинстве ситуаций освещения, но на самом деле они дороже, поэтому их обычно используют только при необходимости. То есть, когда у вас есть три переключателя, управляющих одним светом, тогда средний должен быть промежуточным переключателем (остальные должны быть двунаправленными).

Схема промежуточного переключателя

Иерархия переключателей

Промежуточный переключатель можно использовать как односторонний или двусторонний (но он дороже, поэтому обычно не используется для этого).

Двусторонний переключатель может использоваться как односторонний или двухсторонний переключатель. Они часто используются как оба. На самом деле, многие розничные продавцы электротоваров (в том числе Socket Store) не продают односторонние выключатели, поскольку разница в цене незначительна, а двухсторонние подойдут для обоих.
