Простой регулятор тока: схема и инструкция. Регулятор постоянного тока — Мир Антенн

Содержание

схема и инструкция. Регулятор постоянного тока

На сегодняшний день многие приборы производятся с возможностью регулировки тока. Таким образом пользователь имеет возможность контролировать мощность устройства. Работать указанные приборы способны в сети с переменным, а также постоянным током. По своей конструкции регуляторы довольно сильно отличаются. Основной деталью устройства можно назвать тиристоры.

Также неотъемлемыми элементами регуляторов являются резисторы и конденсаторы. Магнитные усилители используются только в высоковольтных приборах. Плавность регулировки в устройстве обеспечивается за счет модулятора. Чаще всего можно встретить именно поворотные их модификации. Дополнительно в системе имеются фильтры, которые помогают сглаживать помехи в цепи. За счет этого ток на выходе получается более стабильным, чем на входе.

Схема простого регулятора

Схема регулятора тока обычного типа тиристоры предполагает использовать диодные. На сегодняшний день они отличаются повышенной стабильностью и прослужить способны много лет. В свою очередь, триодные аналоги могут похвастаться своей экономичностью, однако, потенциал у них небольшой. Для хорошей проводимости тока транзисторы применяются полевого типа. Платы в системе могут использоваться самые разнообразные.

Для того чтобы сделать регулятор тока на 15 В, можно смело выбирать модель с маркировкой КУ202. Подача запирающего напряжения происходит за счет конденсаторов, которые устанавливаются в начале цепи. Модуляторы в регуляторах, как правило, применяются поворотного типа. По своей конструкции они довольно просты и позволяют очень плавно изменять уровень тока. Для того чтобы стабилизировать напряжение в конце цепи, применяются специальные фильтры. Высокочастотные их аналоги могут устанавливаться только в регуляторах свыше 50 В. С электромагнитными помехами они справляются довольно хорошо и большой нагрузки на тиристоры не дают.

Устройства постоянного тока

Схема регулятора постоянного тока характеризуется высокой проводимостью. При этом тепловые потери в устройстве являются минимальными. Чтобы сделать регулятор постоянного тока, тиристор требуется диодного типа. Подача импульса в данном случае будет высокой за счет быстрого процесса преобразования напряжения. Резисторы в цепи должны быть способны выдерживать максимальное сопротивление 8 Ом. В данном случае это позволит привести к минимуму тепловые потери. В конечном счете модулятор не будет быстро перегреваться.

Современные аналоги рассчитаны примерно на предельную температуру в 40 градусов, и это следует учитывать. Полевые транзисторы ток способны пропускать в цепи только в одном направлении. Учитывая это, располагаться в устройстве они обязаны за тиристором. В результате уровень отрицательного сопротивления не будет превышать 8 Ом. Высокочастотные фильтры на регулятор постоянного тока устанавливаются довольно редко.

Модели переменного тока

Регулятор переменного тока отличается тем, что тиристоры в нем применяются только триодного типа. В свою очередь, транзисторы стандартно используются полевого вида. Конденсаторы в цепи применяются только для стабилизации. Встретить высокочастотные фильтры в устройствах данного типа можно, но редко. Проблемы с высокой температурой в моделях решаются за счет импульсного преобразователя. Устанавливается он в системе за модулятором. Низкочастотные фильтры используются в регуляторах с мощностью до 5 В. Управление по катоду в устройстве осуществляется за счет подавления входного напряжения.

Стабилизация тока в сети происходит плавно. Для того чтобы справляться с высокими нагрузками, в некоторых случаях применяются стабилитроны обратного направления. Соединяются они транзисторами при помощи дросселя. В данном случае регулятор тока должен быть способным выдерживать максимум нагрузкуи в 7 А. При этом уровень предельного сопротивления в системе обязан не превышать 9 Ом. В этом случае можно надеяться на быстрый процесс преобразования.

Как сделать регулятор для паяльника?

Сделать регулятор тока своими руками для паяльника можно, используя тиристор триодного типа. Дополнительно потребуются биполярные транзисторы и низкочастотный фильтр. Конденсаторы в устройстве применяются в количестве не более двух единиц. Снижение тока анода в данном случае должно происходить быстро. Чтобы решить проблему с отрицательной полярностью, устанавливаются импульсные преобразователи.

Для синусоидального напряжения они подходят идеально. Непосредственно контролировать ток можно за счет регулятора поворотного типа. Однако кнопочные аналоги также встречаются в наше время. Чтобы обезопасить устройство, корпус используется термостойкий. Резонансные преобразователи в моделях также можно встретить. Отличаются они, по сравнению с обычными аналогами, своей дешевизной. На рынке их часто можно встретить с маркировкой РР200. Проводимость тока в данном случае будет невысокой, однако управляющий электрод со своими обязанностями справляться должен.

Приборы для зарядного устройства

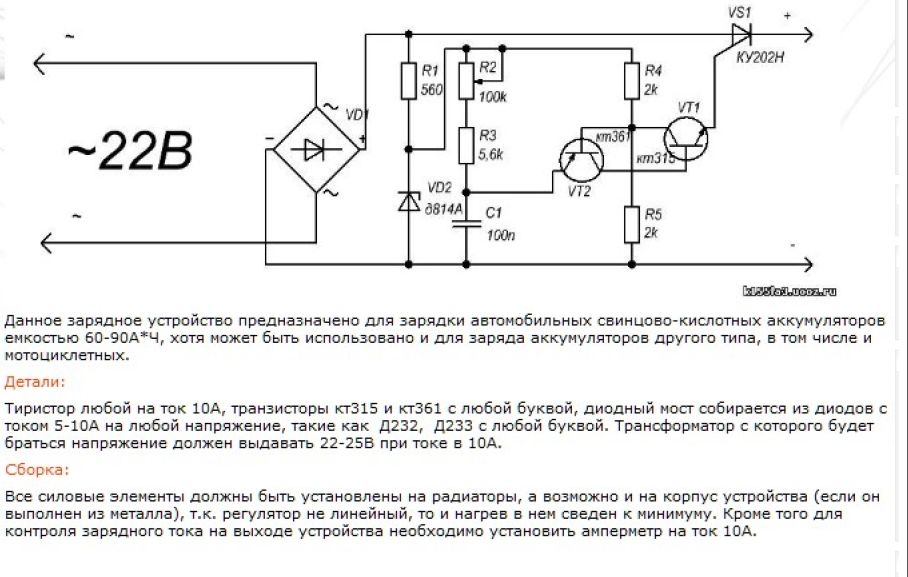

Чтобы сделать регулятор тока для зарядного устройства, тиристоры необходимы только триодного типа. Запирающий механизм в данном случае будет контролировать управляющий электрод в цепи. Полевые транзисторы в устройствах используются довольно часто. Максимальной нагрузкой для них является 9 А. Низкочастотные фильтры для таких регуляторов не подходят однозначно. Связано это с тем, что амплитуда электромагнитных помех довольно высокая. Решить эту проблему можно просто, используя резонансные фильтры. В данном случае проводимости сигнала они препятствовать не будут. Тепловые потери в регуляторах также должны быть незначительными.

Применение симисторных регуляторов

Симисторные регуляторы, как правило, применятся в устройствах, мощность которых не превышает 15 В. В данном случае они предельное напряжение способны выдерживать на уровне 14 А. Если говорить про приборы освещения, то они использоваться могут не все. Для высоковольтных трансформаторов они также не подходят. Однако различная радиотехника с ними способна работать стабильно и без каких-либо проблем.

Регуляторы для активной нагрузки

Схема регулятора тока для активной нагрузки тиристоры предполагает использовать триодного типа. Сигнал они способны пропускать в обоих направлениях. Снижение тока анода в цепи происходит за счет понижения предельной частоты устройства. В среднем данный параметр колеблется в районе 5 Гц. Напряжение максимум на выходе должно составлять 5 В. С этой целью резисторы применяются только полевого типа. Дополнительно используются обычные конденсаторы, которые в среднем способны выдерживать сопротивление 9 Ом.

Импульсные стабилитроны в таких регуляторах не редкость. Связано это с тем, что амплитуда электромагнитных колебаний довольно большая и бороться с ней нужно. В противном случае температура транзисторов быстро возрастает, и они приходят в негодность. Чтобы решить проблему с понижающимся импульсом, преобразователи используются самые разнообразные. В данном случае специалистами также могут применяться коммутаторы. Устанавливаются они в регуляторах за полевыми транзисторами. При этом с конденсаторами они соприкасаться не должны.

Как сделать фазовую модель регулятора?

Сделать фазовый регулятор тока своими руками можно при помощи тиристора с маркировкой КУ202. В этом случае подача запирающего напряжения будет проходить беспрепятственно. Дополнительно следует позаботиться о наличии конденсаторов с предельным сопротивлением свыше 8 Ом. Плата для этого дела может быть взята РР12. Управляющий электрод в этом случае обеспечит хорошую проводимость. Импульсные преобразователи в регуляторах данного типа встречаются довольно редко. Связано это с тем, что средний уровень частоты в системе превышает 4 Гц.

В результате на тиристор оказывается сильное напряжение, которое провоцирует возрастание отрицательного сопротивления. Чтобы решить эту задачу, некоторые предлагают использовать двухтактные преобразователи. Принцип их работы построен на инвертировании напряжения. Изготовить самостоятельно регулятор тока данного типа в домашних условиях довольно сложно. Как правило, все упирается в поиски необходимого преобразователя.

Устройство импульсного регулятора

Чтобы сделать импульсный регулятор тока, тиристор потребуется триодного типа. Подача управляющего напряжения осуществляется им с большой скоростью. Проблемы с обратной проводимостью в устройстве решаются за счет транзисторов биполярного типа. Конденсаторы в системе устанавливаются только в парном порядке. Снижение тока анода в цепи происходит за счет смены положения тиристора.

Запирающий механизм в регуляторах данного типа устанавливается за резисторами. Для стабилизации предельной частоты фильтры могут применяться самые разнообразные. Впоследствии отрицательное сопротивление в регуляторе не должно превышать 9 Ом. В данном случае это позволит выдерживать большую токовую нагрузку.

Модели с плавным пуском

Для того чтобы сконструировать тиристорный регулятор тока с плавным пуском, нужно позаботиться о модуляторе. Наиболее популярными на сегодняшний день принято считать поворотные аналоги. Однако они между собой довольно сильно отличаются. В данном случае многое зависит от платы, которая применяется в устройстве.

Если говорить про модификации серии КУ, то они работают на самых простых регуляторах. Особой надежностью они не выделяются и определенные сбои все же дают. Иначе обстоят дела с регуляторами для трансформаторов. Там, как правило, применяются цифровые модификации. В результате уровень искажений сигнала значительно сокращается.

Симисторный регулятор мощности своими руками

В статье мы расскажем о том, как изготовить симисторный регулятор мощности своими руками. Что такое симистор? Это прибор, построенный на кристалле полупроводника. У него аж 5 p-n-переходов, ток может проходить как в прямом, так и в обратном направлении. Но эти элементы широкое распространение в современной промышленной аппаратуре не получили, так как у них высокая чувствительность к помехам электромагнитной природы.

Также они не могут работать при высокой частоте тока, выделяют большое количество тепла, если производят коммутацию больших нагрузок. Поэтому в промышленной аппаратуре используют IGBT-транзисторы и тиристоры. Но симисторы тоже не стоит упускать из виду – они дешевые, у них маленький размер, а самое главное – высокий ресурс. Поэтому они могут использоваться там, где перечисленные выше недостатки не играют большой роли.

Как работает симистор?

Встретить сегодня симисторный регулятор мощности можно в любой бытовой технике – в болгарках, шуруповертах, стиральных машинках и пылесосах. Другими словами, везде, где есть необходимость в плавной регулировке частоты вращения двигателя.

Регулятор работает как электронный ключ – он закрывается и открывается с определенной частотой, которая задается схемой управления. Когда прибор отпирается, полуволна напряжения проходит через него. Следовательно, к нагрузке поступает небольшая часть минимальной мощности.

Можно ли сделать самому?

Многие радиолюбители изготавливают своими руками симисторные регуляторы мощности для различных целей. С его помощью можно контролировать нагрев жала паяльника. Но, к сожалению, на рынке готовые устройства встретить можно, но довольно редко.

У них низкая стоимость, но часто приборы не отвечают требованиям, которые предъявляются потребителями. Именно поэтому намного проще, оказывается, не купить готовый регулятор, а сделать его самостоятельно. В этом случае вы сможете учесть все нюансы использования прибора.

Схема регулятора

Давайте рассмотрим простой симисторный регулятор мощности, который можно использовать с любой нагрузкой. Управление фазово-импульсное, все компоненты традиционные для таких конструкций. Нужно применять такие элементы:

Непосредственно симистор, рассчитанный на напряжение 400 В и ток 10 А.
Динистор с порогом открывания 32 В.
Для регулировки мощности используется переменный резистор.

Ток, который протекает через переменный резистор и сопротивление, заряжает конденсатор с каждой полуволной. Как только конденсатор накопит заряд и напряжение между его пластинами будет 32 В, откроется динистор. При этом конденсатор разряжается через него и сопротивление на управляющий вход симистора. Последний при этом открывается, чтобы ток прошел к нагрузке.

Чтобы изменить длительность импульсов, нужно подобрать переменный резистор и пороговое напряжение динистора (но это постоянная величина). Поэтому придется «играть» с сопротивлением переменного резистора. В нагрузке мощность оказывается прямо пропорциональна сопротивлению переменного резистора. Диоды и постоянный резистор использовать не обязательно, цепочка предназначена для того, чтобы обеспечить точность и плавность регулировки мощности.

Как работает устройство

Ток, который протекает через динистор, ограничивается постоянным резистором. Именно с его помощью происходит корректировка длины импульса. С помощью предохранителя происходит защита цепи от КЗ. Нужно отметить тот факт, что динистор в каждой полуволне открывается на один и тот же угол.

Поэтому выпрямление протекающего тока не происходит, можно подключить даже индуктивную нагрузку к выходу. Поэтому использоваться может симисторный регулятор мощности и для трансформатора. Для того чтобы подобрать симисторы, нужно учесть, что для нагрузки в 200 Вт необходимо, чтобы ток был равен 1 А.

В схеме используются такие элементы:

Динистор типа DB3.
Симисторы типа ВТ136-600, ТС106-10-4 и аналогичные с номиналом по току до 12 А.
Полупроводниковые диоды германиевые – 1N4007.
Электролитический конденсатор на напряжение более 250 В, емкость 0,47 мкФ.
Переменный резистор 100 кОм, постоянные – от 270 Ом до 1,6 кОм (подбираются опытным путем).

Особенности схемы регулятора

Такая схема является самой распространенной, но можно встретить и небольшие ее вариации. Например, иногда вместо динистора ставят диодный мостик. В некоторых схемах встречается цепочка из емкости и сопротивления для подавления помех. Существуют и более современные конструкции, в которых применяется схема управления на микроконтроллерах. При использовании такой схемы вы получаете точную регулировку тока и напряжения в нагрузке, но реализовать ее сложнее.

Подготовительные работы

Для того чтобы собрать симисторный регулятор мощности для электродвигателя, вам достаточно придерживаться такой последовательности:

Сначала нужно определить характеристики прибора, который будет подключаться к регулятору. К характеристикам можно отнести: число фаз (либо 3, либо 1), необходимость в точной корректировке мощности, напряжение и ток.
Теперь нужно выбрать конкретный тип устройства – цифровой или аналоговый. После этого можно осуществить выбор компонентов по мощности нагрузки. В принципе, для моделирования можно использовать специально программное обеспечение.
Рассчитайте тепловыделение. Для этого умножьте два параметра – номинальный ток (в Амперах) и падение напряжения на симисторе (в Вольтах). Все эти данные можно найти среди характеристик элемента. В итоге вы получите мощность рассеяния, выраженную в Ваттах. Исходя из этого значения, нужно выбрать радиатор и кулер (при необходимости).
Закупите все необходимые элементы или подготовьте их, если они у вас имеются.

Теперь можно приступить непосредственно к сборке устройства.

Сборка регулятора

Прежде чем собрать по схеме симисторный регулятор мощности, нужно выполнить ряд действий:

Осуществите разводку дорожек на плате и подготовьте площадки, на которых нужно установить элементы. Заранее предусмотрите места для монтажа симистора и радиатора.
Установите все элементы на плате и припаяйте их. В том случае, если у вас нет возможности сделать печатную плату, допускается использование навесного монтажа. Провода, которыми соединяются все элементы, должны быть как можно короче.
Обратите внимание на то, соблюдена ли полярность при подключении симистора и диодов. Если отсутствует маркировка, прозвоните элементы мультиметром.
Проверьте схему, используя мультиметр в режиме измерения сопротивления.
Закрепите на радиаторе симистор, желательно использовать термопасту для лучшего контакта поверхностей.
Всю схему можно установить в пластиковом корпусе.
Установите в крайнее левое положение ручку переменного резистора и включите прибор.
Измерьте значение напряжения на выходе устройства. Если вращать ручку резистора, напряжение должно плавно увеличиваться.

Как видите, изготовленный своими руками симисторный регулятор мощности – это полезная конструкция, которую можно использовать в быту практически без ограничений. Ремонт этого устройства копеечный, так как себестоимость довольно низкая.

Электронный регулятор напряжения бортовой сети авто

Автор admin На чтение 3 мин. Просмотров 22k. Опубликовано 06.12.2012

Электромеханический, в котором с помощью вибрирующих контактов изменяется ток в обмотке возбуждения генератора переменного тока. Работа вибрирующий контактов обеспечивается таким образом, чтобы с ростом напряжения бортовой сети уменьшался ток в обмотке возбуждения. Однако вибрационные регуляторы напряжения поддерживают напряжение с точностью 5-10%, из-за этого существенно снижается долговечность аккумулятора и освети тельных ламп автомобиля.
Электронные регуляторы напряжения бортовой сети типа Я112 , которые в народе называют “шоколадка”. Недостатки этого регулятора известны всем – низкая надежность, обусловленная низким коммутационным током 5А и местом установки прямо на генераторе, что ведет к перегреву регулятора и выходу его из строя. Точность поддержания напряжения остается, несмотря на электронную схему, очень низкой и составляет 5% от номинального напряжения.

Вот поэтому я решил сделать устройство, которое свободно от вышеизложенных недостатков. Регулятор прост в настройке, точность поддержания напряжения составляет 1% от номинального напряжения. Схема, приведенная на рис.1 прошла испытания на многих автомобилях, в том числе и грузовых в течение 2-х лет и показала очень хорошие результаты.

Рис.1.

Принцип работы

При включении замка зажигания напряжение +12В подается на схему электронного регулятора. Если напряжение, поступающее на стабилитрон VD1 с делителя напряжения R1R2 недостаточно для его пробоя, то транзисторы VT1, VT2 находятся в закрытом состоянии, а VT3 – в открытом. Через обмотку возбуждения протекает максимальный ток, выходное напряжение генератора начинает расти и при достижении 13,5 – 14,2В возникает пробой стабилитрона.

Благодаря этому открываются транзисторы VT1, VT2, соответственно транзистор VT3 закрывается, ток обмотки возбуждения уменьшается и снижается выходное напряжение генератора. Снижения выходного напряжения примерно на 0,05 – 0,12В достаточно, чтобы стабилитрон перешел в запертое состояние, после чего транзисторы VT1, VT2 закрываются, а транзистор VT3 открывается и через обмотку возбуждения снова начинает протекать ток. Этот процесс непрерывно повторяется с частотой 200 – 300 Гц, которая определяется инерционностью магнитного потока.

Конструкция

При изготовлении электронного регулятора, следует обратить особое внимание на отвод тепла от транзистора VT3. На этом транзисторе, работающем в ключевом режиме, 1ем не менее выделяется значительная мощность, поэтому его следует монтировать на радиаторе. Остальные детали можно разместить на печатной плате, прикрепленной к радиатору.

Таким образом, получается очень компактная конструкция. Резистор R6 должен быть мощностью не менее 2Вт. Диод VD2 должен иметь прямой ток около 2А и обратное напряжение не менее 400В, лучше всего подходит КД202Ж, но возможны и другие варианты. Транзисторы желательно применить те, которые указаны на принципиальной схеме, особенно VT3. Транзистор VT2 можно заменить на КТ814 с любыми буквенными индексами. Стабилитрон VD1 желательно установить серии КС с напряжением стабилизации 5,6-9В, (типа КС156А, КС358А, КС172А), при этом увеличится точность поддержания напряжения.

Настройка

Правильно собранный регулятор напряжения не нуждается в особой настройке и обеспечивает стабильность напряжения бортовой сети примерно 0,1 – 0,12В, при изменении числа оборотов двигателя от 800 до 5500 об/мин. Проще всего настройку производить на стенде, состоящем из регулируемого блока питания 0 – 17В и лампочки накаливания 12В 5-10Вт. Плюсовой выход блока питания подключают к клемме “+” регулятора, минусовой выход блока питания подключают к клемме “Общ”, а лампочку накаливания подключают к клемме “Ш” и клемме “Общ” регулятора.

Настройка сводится к подбору резистора R2, который изменяют в пределах 1-5 кОм, и добиваются порога срабатывания на уровне 14,2В. Это и есть поддерживаемое напряжение бортовой сети. Увеличивать его выше 14,5В нельзя, поскольку при этом резко сократится ресурс аккумуляторов.

регуляторы напряжения и тока

Продукты Elliott Sound

Регуляторы напряжения и тока

Указатель статей
Основной указатель

Содержание

Введение

Потребность в регулировании источника питания является общим требованием, но не все знают, почему необходимо регулировать источник питания или когда цепь может безопасно работать от нерегулируемого источника питания.Есть много неправильных представлений о регуляторах в целом и много дезинформации о том, что необходимо, а что просто чрезмерно. К сверхстабильным регулируемым источникам питания предъявляются некоторые требования, но в подавляющем большинстве приложений это бывает редко.

Необходимость регулирования часто понимают неправильно, утверждая, что основные схемы операционных усилителей в аудиосистеме (например) должны работать от жестко регулируемых источников питания, иначе звуковая сцена пострадает, или будет потеряна «авторитетность» низких частот (что бы это ни было может означать), или, возможно, высокие частоты будут «завуалированы», а средние частоты будут «загромождены».По большей части это ерунда, но эти мифы широко распространяются до тех пор, пока они каким-то образом не становятся «самоочевидными» из-за количества ссылок, перекрестных ссылок и людей, ссылающихся на сайты, на которых есть информация, которая, по их мнению, «доказывает» их точку зрения.

Регуляторы напряжения можно найти почти в каждом элементе электронного оборудования и варьируются от типов с очень низким напряжением (например, 3,3 В для многих микропроцессоров) до сотен вольт, используемых в некоторых ламповых усилителях и другом оборудовании, которое работает с высоким напряжением.

Не каждое напряжение нужно регулировать. Обычно операционные усилители, используемые в аудио, поставляются с регулируемыми источниками питания (обычно ± 15 В), но это в первую очередь делается для обеспечения низких пульсаций (100 или 120 Гц) и шума. Операционные усилители не заботятся о том, есть ли шум в источнике питания, и они совершенно счастливы, даже если напряжения питания немного изменяются во время работы. При условии, что их максимальное рабочее напряжение не превышено, а источники питания остаются достаточно высокими, чтобы пропускать сигнал без искажений, изменения питания не приведут к значительным изменениям выходного сигнала.

Однако обычно это считается неприемлемым. Подача на операционные усилители должна регулироваться , потому что ни один операционный усилитель не имеет бесконечного PSRR , и он ухудшается на высоких частотах, поскольку коэффициент усиления разомкнутого контура падает из-за внутренней (или внешней) компенсации частоты.

Во многих случаях может быть достаточно простого стабилизатора на стабилитроне, но он неэффективен и считается очень «низкотехнологичным» по современным стандартам.

Регуляторы напряжения

IC очень недорогие и дают отличные результаты.Конечно, есть ограничения. Дифференциальное напряжение входа-выхода никогда не должно превышаться, некоторые из них сравнительно шумны, и необходим радиатор, если они используются для передачи выходного тока от умеренного до высокого. До регуляторов IC люди обычно использовали дискретные версии, и их можно заставить работать очень хорошо. Естественно, высокая производительность требует большей сложности схемы, и в наши дни мало случаев, когда дискретный стабилизатор является лучшим предложением, чем версия IC.

Эту статью следует читать вместе с блоками питания малой мощности.Две статьи охватывают схожие области, но эта версия больше нацелена на полное понимание концепции , а не на предоставление идей для конструкторов.

Стабилитроны тоже есть своя страничка. Примечание по применению AN008 — Как использовать стабилитроны описывает многие из основных характеристик стабилитронов, а также некоторые основные характеристики и другую полезную информацию. Особый интерес представляет динамическое сопротивление, которое представляет собой спецификацию, указывающую, насколько хорошо стабилитрон может уменьшить пульсации и шум.Чем ниже динамическое сопротивление, тем лучше стабилитрон будет регулировать и подавлять шум.

Существует ряд терминов, которые используются для описания характеристик любого регулятора. Приведенная ниже таблица взята из статьи «Источники питания малой мощности» и включает краткие пояснения.

Параметр Пояснение
Регулировка нагрузки Процент, представляющий собой изменение напряжения при заданном изменении выходного тока
Линейное регулирование Процент.изменение выходного напряжения для данного изменения входного напряжения
Падение напряжения Минимальный перепад напряжения между входом и выходом, прежде чем регулятор перестанет поддерживать приемлемую производительность
Максимальное входное напряжение Абсолютное максимальное напряжение, которое может быть приложено к входной клемме регулятора относительно земли
Подавление пульсаций Выражается в дБ, отношение входной пульсации (от нерегулируемого источника постоянного тока) к выходной пульсации

Шум Если указано, количество случайных (тепловых) шумов, присутствующих в регулируемом выходном постоянном напряжении.
Переходная характеристика Обычно отображается графически, показывает мгновенную производительность с изменениями линейного напряжения или тока нагрузки

Не все из вышеперечисленных спецификаций будут даны, и не все они важны для многих приложений.Переходный отклик важен для любого регулятора, который подает быстро меняющуюся нагрузку, например логику TTL. Пульсации и шум важны для низкоуровневых аудиоприложений, особенно тех, которые используют дискретные транзисторы, где схема может иметь относительно низкое подавление шума источника питания.

Иногда думают, что простого резистивного делителя напряжения достаточно, чтобы обеспечить «регулируемое» напряжение. Если выход не буферизован с помощью повторителя (интегрированного или дискретного), это

, а не .Делитель напряжения чувствителен к нагрузке, поэтому он может выдавать номинальное напряжение только в разомкнутой цепи (без нагрузки). Как только вы потребляете ток, напряжение упадет.

Кроме того, любой шум (гудение, гудение и т. Д.) На питании, питающем делитель, также попадет на выход. Простые делители были обычным явлением в ламповых усилителях, где основной источник питания может проходить через несколько резисторов с конденсаторами для заземления на каждом переходе, и клапанные каскады, образующие нагрузку.Это не «регулирование» ни в каком виде, это просто фильтрация, и здесь не рассматривается, кроме как часть надлежащего регулятора (где такие схемы фильтрации также довольно распространены).

Зачем регулировать?

Итак, зачем нам стабилизированное напряжение?

При большом количестве источников напряжения и во множестве топологий схем мы этого не делаем. Однако теперь это так просто сделать и дает столько преимуществ, что было бы почти глупо не сделать этого. Основным преимуществом является то, что пульсации источника питания (при 100 или 120 Гц) почти полностью устраняются, и мы можем работать с операционными усилителями при напряжении, близком к их максимальному напряжению, не беспокоясь о низком сетевом напряжении, вызывающем преждевременное ограничение, или о высоком напряжении, вызывающем сбои.

Нерегулируемый источник питания будет изменять свое напряжение при изменении напряжения сети (что обычно изменяется на величину от + 10% до -15%). Многие люди живут в районах, где напряжение изменяется сильнее, и если подача не регулируется, оно будет колебаться примерно на тот же процент, что и входящая сеть.

Нерегулируемый источник питания также будет изменять свое выходное напряжение в зависимости от нагрузки, поэтому по мере того, как схема потребляет энергию, напряжение падает. Точно так же, когда нагрузка уменьшается, напряжение возрастает. Это называется регулированием нагрузки, и при нерегулируемом питании

включает отклонение от сети.Небольшая нагрузка, когда сеть находится на максимуме, означает, что питаемые цепи будут получать максимально возможное напряжение, которое может превышать абсолютное максимальное значение, указанное производителем ИС. Логические ИС TTL имеют очень ограниченную устойчивость к перенапряжению, и они откажутся от , если будет превышено максимальное значение.

Рекомендуемое напряжение — 5 В, допустимый диапазон — от 4,5 до 5,5 В. Каждый использует регулируемое питание для ИС TTL просто потому, что было бы глупо (и рискованно) поступать иначе.КМОП-логика обычно вполне устраивает очень простой стабилитрон шунтирующего регулятора, потому что потребление тока очень мало. Электропитание
должно быть должным образом шунтировано с соответствующей емкостью.

Во многих ранних транзисторных усилителях мощности использовались стабилизированные источники питания, поскольку они использовали один источник питания, а колебания напряжения могли создавать дозвуковой выходной сигнал. Кроме того, во многих из этих ранних усилителей использовались транзисторы, которые работали при напряжении, близком к предельному, и если бы напряжение увеличивалось слишком сильно, они выходили из строя.В наши дни почти никто не использует регулируемые источники питания для усилителей мощности, потому что это увеличивает стоимость и значительную тепловую нагрузку и обычно не служит полезной цели. В некоторых ламповых усилителях используются регулируемые напряжения экранной сетки для получения максимальной мощности без нагрузки на клапаны. Другие просто подчеркнули клапаны (и даже во многих последних разработках это до сих пор так).

Очень редко можно увидеть какой-либо предусилитель, использующий операционные усилители или дискретные транзисторы, который не использует , а не стабилизированные источники питания. Большинство людей используют регуляторы IC, но есть и те, кто считает, что дискретный регулятор даст лучшую производительность.Я не буду вступать в дебаты о предполагаемой «слышимости» регулятора и «звуке постоянного тока», потому что, насколько я понимаю, это в основном принятие желаемого за действительное, не имеющее научной основы или подтверждения правильным проведением слепого AB-тестирования. По определению, постоянный ток — это постоянный ток, поэтому его не слышно. В некоторых случаях может быть слышен шум , наложенный на на DC.

Большинство импульсных источников питания (SMPS) регулируются и могут использоваться напрямую, без дополнительных действий. Однако они почти всегда относительно зашумлены, имея в виду частоту переключения (и ее гармоники) в источнике постоянного тока. Хотя эти артефакты переключения почти всегда неслышны, они сбивают с толку и могут очень затруднить разумные измерения в цепи.

Далее, зачем нам стабилизированный ток?

Помимо источников тока, раковин и зеркал (см. Статью), регуляторы тока раньше были более диковинкой, чем что-либо еще.Они использовались во многих областях на протяжении многих лет, но стали повсеместными только недавно — светодиодное освещение. Подавляющее большинство из них — импульсные, потому что в противном случае потери энергии будут чрезмерными, что снижает общую эффективность светодиодного источника света. Тем не менее, все еще есть примеры, когда линейный регулятор имеет больше смысла.

В частности, простой линейный регулятор тока легко подключить к плате Veroboard, что нелегко сделать с любой схемой переключения.Требования к линейным регуляторам тока незначительны по сравнению с регуляторами напряжения, но вы никогда не узнаете, когда он вам понадобится. В некоторых случаях вам потребуется регулировка как напряжения , так и тока , и зарядка аккумулятора — один из наиболее очевидных случаев, когда они будут совмещены.

В целом потребность в прецизионном регуляторе тока (в отличие от источника тока в составе, например, схемы усилителя) очень ограничена, но, поскольку принципы и результаты практически одинаковы для регулирования как напряжения, так и тока, они того стоят. покрытие.

1 — Базовый дискретный регулятор напряжения

Первыми использованными регуляторами были газоразрядные трубки ^[1]. Питание трубки осуществлялось через резистор, и напряжение разряда было достаточно стабильным при условии, что ток не слишком сильно менялся. Если требовался большой ток, то для его питания в качестве катодного повторителя использовался традиционный мощный вентиль (вакуумная трубка). Добавление дополнительных клапанов позволило получить хорошо регулируемое питание, на которое не повлияли изменения тока нагрузки или колебания входного напряжения.

Современный эквивалент газоразрядной трубки — стабилитрон. Они по-прежнему очень часто используются для регулирования либо в качестве простого шунтирующего регулятора (например, газоразрядная трубка), либо с дополнительными частями для формирования дискретного регулятора. Поскольку базовый шунтирующий регулятор является самым простым, на него стоит обратить внимание в первую очередь. Более подробная информация об использовании стабилитронов представлена на странице Application Note 008 на веб-сайте ESP.

Рисунок 1 — Базовый стабилитрон шунтирующего регулятора

Одним из основных недостатков простого шунтирующего стабилитрона является то, что он постоянно потребляет максимально допустимый ток от источника питания.Как показано выше, напряжение питания составляет 15 В, и это только один источник питания. Я буду использовать эту же общую компоновку для большинства диаграмм, потому что это делает их менее загроможденными и более легкими для понимания. Если необходим отрицательный источник питания, обычно это просто обратное напряжение, показанное для положительного напряжения. Сам источник питания (трансформатор и конденсатор фильтра) используется в большинстве примеров, но не будет показан, если только понимание схемы не является важным.

В приведенном выше источнике питания R1 должен обеспечивать достаточный ток, чтобы всегда оставаться в оптимальном диапазоне стабилитрона, а также обеспечивать нагрузку.Стабилизаторы на стабилитронах не рекомендуются для любых схем, в которых ток изменяется более чем на несколько процентов. Ток стабилитрона должен составлять (примерно) от 10% до 50% от максимального тока стабилитрона, который очень просто получается из напряжения и номинальной мощности. Стабилитрон 15 В 1 Вт может выдерживать максимальный ток …

I = P / V
I = 1/15 = 66,7 мА

Ток стабилитрона не должен превышать 50% от максимального, чтобы поддерживать повышение температуры стабилитрона до разумного значения. Кроме того, при таком токе он будет довольно горячим, и на напряжение не будет сильно влиять температура окружающей среды. Итак, мы должны стремиться к 33 мА и не менее 7 мА, чтобы гарантировать, что динамическое сопротивление стабилитрона достаточно низкое, чтобы быть полезным. Поскольку номинальное входное напряжение составляет около 21 В, это означает, что сопротивление резистора должно быть около 180 Ом (R = V / I). 180 Ом дает ток стабилитрона 33 мА, но только когда ток нагрузки равен нулю, а напряжение в сети равно 230 В (или 120 В), и при условии, что выходное напряжение трансформатора равно 15 В RMS.

На самом деле ничего из вышеперечисленного обычно не соответствует действительности. Нет смысла иметь стабилизированное напряжение, но без нагрузки, поэтому нам нужно знать, какой ток потребляет цепь с питанием.Это может быть доступно в таблицах данных (для операционных усилителей), или вам, возможно, придется либо рассчитать, либо измерить фактический потребляемый ток. Для этих упражнений мы предполагаем, что ток нагрузки составляет 20 мА.

Теперь, если нагрузка потребляет 20 мА, это означает, что ток стабилитрона теперь снижен до 13 мА (33–20 мА), что находится в желаемом диапазоне. Чтобы сохранить 33 мА, которые мы рассмотрели вначале, общий ток , потребляемый от источника питания, будет составлять требуемый ток стабилитрона (33 мА) плюс ток нагрузки (20 мА), всего 53 мА.R1 теперь нужно пересчитать, и он станет 113 Ом. 120 Ом в этом случае вполне нормально. Поскольку общий потребляемый ток выше ожидаемого, на конденсаторе фильтра будет больше пульсаций, чем мы ожидали. Из-за избыточного тока напряжение будет меньше запланированного нами 21 В (нерегулируемого), но, к счастью, эти ошибки обычно не настолько велики, чтобы вызвать катастрофу. Если нагрузка отключена, теоретический ток стабилитрона будет 33 мА (нормальный ток стабилитрона) плюс 20 мА, которые потребляла бы нагрузка — всего 53 мА.Стабилитрон нагревается до , поэтому простой шунтирующий регулятор этого типа обычно не должен использоваться без нагрузки.

Показанные характеристики питания должны быть разумными. Симулятор сообщает мне, что при входном среднеквадратичном напряжении 15 В мы получаем 19,4 В постоянного тока после выпрямителя и фильтра с пульсацией 94 мВ RMS (300 мВ P-P) на частоте 100 Гц. Стабилизированное напряжение составляет 15,1 В с пульсацией 4,9 мВ (16 мВ P-P). Ток нагрузки составляет 20 мА, но ток стабилитрона намного ниже запланированного, всего 15.7 мА. Хотя R1 можно уменьшить, чтобы обеспечить больший ток в стабилитрон, это также вызовет повышение напряжения пульсаций и немного снизит исходное напряжение постоянного тока. Суммарный ток от выпрямителя и фильтра составляет 35,7 мА … 20 мА на нагрузку и 15,7 мА через стабилитрон. R1 рассеивает 152,7 мВт, а рассеивание стабилитрона составляет 235,5 мВт (15 В x 15,7 мА). Как выяснилось, это безопасная общая конфигурация, и стабилитрон выживет, даже если входное напряжение сети повысится до максимально возможного.

Ток трансформатора составляет немногим более 113 мА (среднеквадратичное значение), состоящий из резких пиков ± 480 мА. Обратите внимание, что ток трансформатора с мостовым выпрямителем более чем в 3 раза превышает постоянный ток в этом примере, но он может быть выше или ниже в зависимости от выходного импеданса трансформатора (я использовал значение 0,2 Ом для моделирования). Если импеданс увеличивается, среднеквадратичный и пиковый ток уменьшаются, но вместе с тем уменьшается и напряжение постоянного тока.

Как видно из вышеизложенного, необходимо учитывать несколько взаимосвязанных факторов.Когда также принимаются во внимание нормальные колебания напряжения в сети, количество возможностей резко возрастает. К счастью, ошибки и отклонения от теоретических значений всегда будут, но пока проектировщик делает поправки, конечный результат будет удовлетворительным. Важно знать, что почти никогда все не будет так просто, как кажется на первый взгляд.

Если R1 разделен на два резистора равного номинала (2 x 56 Ом будет работать), то второй конденсатор от центрального отвода до земли снизит пульсации напряжения.При всего лишь 220 мкФ пульсации сокращаются до менее четверти (около 1,2 мВ RMS). Два резистора необходимы для отделения дополнительной емкости от конденсатора основного фильтра и стабилитрона, оба из которых имеют очень низкий импеданс (вы также увидите, как этот трюк используется ниже). Возможно, неожиданно, пульсации напряжения немного больше при подключенной нагрузке. Это связано с тем, что стабилитрон пропускает меньше тока и его динамическое сопротивление немного увеличивается.

Обратите внимание, что на рис. 1 показан конденсатор конечного фильтра, и в большинстве случаев он необходим.Он не так эффективен, как можно было бы надеяться, потому что он подключен параллельно стабилитрону с низким импедансом, но он немного снизит шум и (что более важно) обеспечит мгновенный пиковый ток, который может потребоваться некоторым схемам. Фактически, очень и очень мало регуляторов любого типа следует использовать без разумной емкости на выходе. 10 мкФ часто бывает достаточно, но более высокие значения в большинстве случаев не вызовут никаких проблем.

2 — Следующий шаг к регулированию напряжения

Шунтирующее регулирование, описанное выше, по-прежнему остается очень полезным инструментом, и во многих случаях это, безусловно, самый простой и дешевый способ получить, например, слаботочный стабилизированный источник питания для вспомогательных цифровых схем. Однако регулировка линии и нагрузки оставляет желать лучшего, поэтому этот метод не подходит для нагрузок, которые имеют быстрые (или большие) изменения тока. Следующая разработка — это простой последовательный транзистор, добавляемый к стабилитрону, и это описано в статье о малых источниках питания. Здесь это повторяться не будет. Когда ток нагрузки регулятора проходит через транзистор, схема называется «последовательным» регулятором, потому что активное выходное устройство включено последовательно с током нагрузки.

Базовый дискретный регулятор показан ниже.Раньше это была очень распространенная схема до появления 3-контактных IC-стабилизаторов. Производительность может быть неплохой, но это ни в коем случае не точный регулятор. В основную форму схемы внесено несколько хитрых дополнений, которые описаны ниже. Трансформатор и мостовой выпрямитель точно такие же, как на рис. 1. C4 часто требуется для предотвращения высокочастотных колебаний, и его значение обычно находится где-то между 47 пФ и 1 нФ. Более высокие значения замедлят схему, и она не сможет достаточно быстро отреагировать на быстрые изменения нагрузки (плохой переходный отклик).

Рисунок 2 — Простой дискретный регулятор серии

Хотя показанная схема имеет (почти) такое же выходное напряжение, что и шунтирующий стабилизатор, показанный выше, она потребляет меньше тока от выпрямителя. При той же подключенной нагрузке 20 мА (750 Ом) он потребляет 29,8 мА (вместо непрерывных 35,7 мА, подключена нагрузка или нет). Уменьшение тока означает, что входная пульсация уменьшается, а обратная связь, используемая в цепи, помогает еще больше.

В частности, обратите внимание, что есть два резистора (R1 и R2) для обеспечения тока базы для последовательного каскада Дарлингтона.Центральный отвод подключается к C2, и это снижает напряжение пульсаций с ~ 78 мВ RMS на C1 до примерно 500 мкВ на C2 и менее 100 мкВ на базе Q1. Пульсации на выходе составляют всего 28 мкВ — на 70 дБ меньше пульсаций на C1. Сравните это с рисунком 1, который позволяет подавить пульсацию только около 25 дБ.

Следующая хитрая уловка использует R6. Если бы этого не было, ток стабилитрона был бы максимум ~ 630 мкА, что слишком мало для обеспечения стабильной работы. R1 и R2 можно уменьшить, но тогда C2 нужно будет больше.Таким образом, регулируемое и сглаженное выходное напряжение используется для обеспечения достаточного тока, чтобы стабилитрон работал правильно. Он добавляет немного более 8,7 мА стабилитрона (в моделировании общее значение составляет 9,4 мА). Это превышает минимум 5%, необходимый для стабильности (стабилитрон 6,2 В 1 Вт может потреблять до 161 мА при 25 ° C).

Чтобы учесть допуск стабилитрона (до ± 10%), было принято делать R5 переменным. В показанном примере вы можете использовать банк в 20k (что было бы довольно грубо) или R5 можно уменьшить до 8.2к с банком 5к последовательно. Эта схема имеет обратную связь, а коэффициент усиления регулятора устанавливается R4 и R5. Стабилитрон является опорным напряжением. Этот регулятор представляет собой ту же базовую схему, которую я использовал для Project 96, источника фантомного питания 48 В для микрофонов.

Опорное напряжение (стабилитрон) должна быть близка к 1/2 выходного напряжения, если это возможно, но может быть всего лишь 1/4. Так что если вам нужен выход 100 В, вы можете использовать стабилитрон на 24 В.

R4 и R5 образуют цепь обратной связи и определяют коэффициент усиления схемы.Если они равны, то схема имеет коэффициент усиления 2. Напряжение база-эмиттер из Q3 добавляется к опорному напряжению, так что это на самом деле не 6.2V, но 6.85V для схемы, показанной на рисунке 2. Это также добавляет ошибку из-за до температуры перехода Q3, обычно принимается равной -2 мВ / ° C. Если температура Q3 не меняется очень сильно, ошибка не имеет большого значения.

Выходное напряжение можно определить следующим образом …

Усиление = (R4 / R5) + 1
Усиление = (12/10) + 1 = 2.2
В _ВЫХ = В _REF × усиление
В _ВЫХ = 6,85 × 2,2 = 15,07 В постоянного тока

Для разработки дискретного регулятора, такого как показанный на рисунке 2, есть несколько общих рекомендаций. R1 + R2 должен обеспечивать достаточный базовый ток для последовательной комбинации Q1 и Q2. Необходимый базовый ток определяется коэффициентом усиления пары (предположим, 1000 для типичной комбинации), и должен быть абсолютным минимумом удвоенных , который необходим при максимальном выходном токе.Если оно меньше этого, Q3 (усилитель ошибки) не будет иметь достаточного тока для работы, и вы потеряете регулирование. Согласно общепринятому практическому правилу, базовый ток последовательного транзистора (транзисторов) в наихудшем случае может быть в 5–10 раз выше. Однако это можно расслабить, если вам не нужна идеальная регуляция.

Итак, для приведенной выше схемы мы можем использовать следующие основные уравнения для R1 и R2 …

R1 + R2 = V _IN — V _OUT / I _B × 10 — где I _B определяется…
I _B = I _OUT / h _FE (Q1 × Q2) … (предполагаем усиление 1000), поэтому . ..
I _OUT = 20 мА
I _B = 20 мкА × 10 = 200 мкА
В _IN — V _OUT = 19,4 — 15 = 4,4 В
R1 + R2 = 4,4 В / 200 мкА = 22 кОм, поэтому R1 = R2 = 11 кОм

Хотя это можно было бы заставить работать, это было бы довольно глупо, потому что регулятор может выдавать только 20 мА, если вы останетесь в рамках рекомендаций по проектированию. Уменьшая значения R1 и R2 до 2.2k, схема будет отлично работать с выходным током не менее 100 мА. При 100 мА выходное напряжение упадет до 14,99 В, а пульсации увеличатся до 115 мкВ. Учитывая относительную простоту схемы, производительность неплохая!

Обратите внимание, что устройство последовательного прохода показано как пара транзисторов, подключенных в конфигурации Дарлингтона, но транзистор Дарлингтона и N-канальный MOSFET также будут работать. Между затвором и истоком полевого МОП-транзистора должен быть подключен стабилитрон — a 4.Стабилитрон 7 В обеспечит более чем достаточный ток при использовании полевого МОП-транзистора IRF540 (или аналогичного), а также обеспечит базовое ограничение тока очень . Поскольку коэффициент усиления полевого МОП-транзистора не такой высокий, как у пары Дарлингтона, стабилизация и характеристики пульсации не так хороши. Однако затвор не потребляет ток, поэтому значения R1 и R2 могут быть выше, чем требуется для биполярных транзисторов.

Добавив некоторую сложность, схему можно заставить работать еще лучше, но для 99% приложений в этом нет никакого смысла.Единственное, чего нет у , так это защиты от короткого замыкания. Если выход закорочен, последовательные транзисторы (Q1 и Q2) выйдут из строя. Если мы просто ограничим ток до заранее установленного максимума, мы можем обнаружить, что рассеивание Q2 находится за пределами допустимой безопасной области. При 20 В на входе (достаточно близко) и (скажем) на выходе 100 мА и закороченном выходе рассеивание в Q2 будет 20 * 0,1 = 2 Вт. Очевидно, это не проблема при низком входном напряжении и малом токе стабилизатора, но становится серьезной проблемой при увеличении напряжения или тока.

Рисунок 3 — Простой серийный дискретный регулятор с ограничением тока

Добавляя Q4 и R7, мы можем применить базовую защиту от короткого замыкания с помощью простого ограничения тока. Когда напряжение на R7 достигнет 0,6–0,7 В, Q4 будет проводить и «украсть» ток из последовательно проходящих транзисторов. Это лишь самая простая форма защиты, и хотя она работает, это определенно не высокотехнологичное решение проблемы. Как показано, ток ограничен примерно 130 мА, а рассеивание в Q2 составляет примерно 2.4 Вт (радиатор будет обязательно). Показанная компоновка ни в коем случае не единственный метод, но он работает достаточно хорошо. Дополнительное сопротивление снижает характеристики регулирования, и при приближении к пределу тока наблюдается заметный провал напряжения.

Более продвинутое ограничение тока включает в себя так называемое «обратное ограничение», при котором доступный ток постепенно уменьшается по мере падения выходного напряжения. Например, до тех пор, пока выходное напряжение близко к 15 В, предел может быть установлен на (скажем) 1 А, но если выход закорочен, максимальный доступный ток может быть уменьшен до 100 мА.Ограничение обратного тока является более сложным и в некоторых случаях может привести к отказу источника питания от запуска — например, если схема с питанием потребляет ток, превышающий нормальный, при низких входных напряжениях. Поскольку эта статья посвящена общим принципам, ограничение тока обратной связи не будет включено.

2.1 — Дифференциальное напряжение ввода-вывода

Дискретная схема по-прежнему имеет преимущества, когда вам нужен источник питания с более высокими требованиями к напряжению, чем могут обеспечить стандартные 3-контактные ИС.Хотя доступны высоковольтные версии, их бывает трудно получить, и они все еще имеют ограниченный перепад входного-выходного напряжения. Вы можете представить, что LM317HV (например) подойдет, так как он имеет максимальное дифференциальное напряжение на входе-выходе 60 В.

Легко упустить из виду тот факт, что максимальное входное напряжение действительно составляет всего 60 В с LM317HV, потому что при первом включении выходной конденсатор разряжен и близок к короткому замыканию. Точно так же регуляторы серии 317/337 имеют защиту от короткого замыкания, но если входное напряжение превышает максимальное дифференциальное напряжение на входе-выходе, есть большая вероятность того, что ИС выйдет из строя.

Дискретная схема может быть сделана с любым входным напряжением, которое вам нравится, ограниченное только выбором последовательно проходных транзисторов и других необходимых компонентов. Если вам нужен стабилизированный источник питания на 250 В, то вам просто не повезло, если вы попытаетесь использовать любой доступный стабилизатор IC. Если вы знаете, как построить дискретный регулятор, то (почти) нет ограничений на входное или выходное напряжение.

При разработке регуляторов высокого напряжения необходимо учитывать множество факторов, особенно защиту от короткого замыкания.Если у вас есть нерегулируемое напряжение (скажем) 500 В и вам необходимо регулируемое 400 В, представьте мгновенное рассеивание мощности в устройстве последовательного прохода, если выход закорочен! Без продуманных мер защиты короткое замыкание вызовет мгновенный отказ устройства последовательного прохода, и чрезвычайно сложно обеспечить какую-либо достаточно быструю схему защиты. Это можно сделать, но здесь мы не будем рассматривать, поскольку для этого потребуется обширное тестирование, чтобы убедиться, что схема защиты будет работать должным образом (это не конструкторская статья — она предназначена только для объяснения принципов).

Рисунок 4 — Дифференциальное напряжение ввода-вывода

Схема слева на Рисунке 4 (A) выглядит безопасной, но в момент включения выходная крышка разряжается и представляет собой кратковременное короткое замыкание. Колпачок большего размера в течение некоторого времени может выглядеть как очень низкий импеданс, как показано справа (B). Таким образом, дифференциальное напряжение представляет собой полное входное напряжение (45 В), которое может значительно превышать номинальные значения для регулятора и вызвать отказ. Если выход закорочен (возможно, в оборудовании есть танталовые конденсаторы для развязки источника питания ¹), регулятор будет иметь полное входное напряжение на нем, пока не будет отключено питание или он не выйдет из строя!

Примечание 1: Танталовые конденсаторы (и всегда были) самые ненадежные конденсаторы из когда-либо созданных.Они совершенно не переносят сильные импульсные токи, и уникальны тем, что их режим отказа — короткое замыкание (которое может быть прерывистым). Как известно постоянным читателям, я никогда не рекомендую танталовые крышки для чего-либо.

Очень важно, чтобы входное и выходное дифференциальное напряжение не превышалось, и для IC-регуляторов оно указано в спецификации (обычно как абсолютное максимальное значение). Для дискретного регулятора это максимальное напряжение на последовательном транзисторе и других транзисторах и ограничено напряжением пробоя коллектор-эмиттер или напряжением сток-исток для полевого МОП-транзистора.

Вы можете спросить, а зачем на регуляторе диод. В некоторых случаях общая емкость на выходе регулятора может быть такой, что он сохраняет заряд дольше, чем основная крышка фильтра (C1). Это особенно верно, если перед регулятором берется дополнительная нерегулируемая нагрузка. Если регулятор должен быть смещен в обратном направлении, он почти наверняка выйдет из строя, поэтому вы не сможете подключить стендовый источник питания непосредственно к цепи, не повредив регулятор. Добавление диода означает, что любое напряжение на выходе передается на вход регулятора, что предотвращает возможное повреждение внутренней цепи. Диод следует добавить и к дискретным регуляторам, если есть вероятность, что на выходе может быть напряжение, но не на входе.

2.2 — Требования к дифференциальному напряжению ввода-вывода

Хотя важно гарантировать, что максимальный дифференциал ввода-вывода никогда не будет превышен, также важно убедиться, что существует достаточно дифференциала для предотвращения проблем.Минимум обычно указывается в даташите, и это не относится к среднему значению! Мгновенное входное напряжение никогда не должно падать настолько (из-за пульсаций напряжения), чтобы регулятор больше не мог поддерживать выходное напряжение. Например, если регулятору требуется минимум 2 В дифференциала для поддержания регулирования, мгновенное входное напряжение всегда должно быть более чем на 2 В выше выходного напряжения.

Сюда входят пульсации напряжения и любое снижение сетевого напряжения, которое находится в пределах обычно ожидаемого диапазона для входящего источника переменного тока. Некоторые люди спрашивали, почему я рекомендую трансформатор 15–0–15 В для источников постоянного тока ± 15 В, когда я знаю, что напряжение трансформатора обычно выше, чем указано при небольшой нагрузке. В общем, вы можете ожидать около 25 В постоянного тока на входе регулятора, что может показаться чрезмерным. Тем не менее, это включает в себя значительную поправку на низкое напряжение в сети, пульсации и дополнительное сглаживание.

Рисунок 5 — Пульсация входного напряжения относительно напряжения. Регулируемая мощность

На рисунке 5 вы можете увидеть, что произойдет, если входящий постоянный ток упадет ниже минимума, необходимого для поддержания регулирования.Поскольку крышка входного фильтра слишком мала, пульсации позволяют входному напряжению упасть ниже предела, при котором регулятор может поддерживать выходное напряжение на уровне 15 В. В результате пульсация передается от входа к выходу.

В случае, показанном выше, очевидным ответом является увеличение емкости фильтрующего конденсатора, чтобы пульсации уменьшились до разумного значения, и проблема была решена. Однако вам все же нужно рассмотреть случай, когда напряжение в сети падает — это может иметь точно такой же эффект.Если напряжение сети упадет на 20% (с 230 В до 184 В или с 120 до 96 В), то же самое произойдет и с выходом трансформатора. Это означает, что вместо номинальных 15 В переменного тока выходная мощность будет снижена до 12 В переменного тока, и этого недостаточно, чтобы позволить ИС поддерживать регулирование — даже при условии ноль пульсации напряжения!

Неважно, будет ли регулятор дискретной конструкции или на основе ИС — результаты будут одинаковыми. Единственным решением было бы либо использовать трансформатор с более высоким напряжением (например, 18 В RMS), либо использовать конструкцию стабилизатора с малым падением напряжения (LDO), либо в виде IC, либо в виде дискретного.У регуляторов LDO могут быть проблемы со стабильностью из-за их конструкции, и, как правило, их следует избегать, если нет другого варианта. См. Регуляторы LDO, если вы хотите узнать о них больше.

3 — Регуляторы IC Регуляторы

IC (3-контактные) в настоящее время являются наиболее распространенными из всех аналоговых / линейных типов. В течение многих лет у нас были регуляторы 78xx (положительный) и 79xx (отрицательный), а также множество подобных устройств с разными номерами деталей, и было доступно несколько стандартных напряжений.Были доступны версии на 5, 8, 12, 15, 18 и 24 В, но они (в основном) были рационализированы до 3–5 В, 12 В и 15 В. Некоторые из странных напряжений все еще могут быть доступны, если вы внимательно присмотритесь. Регулируемые регуляторы (LM317 / 337) позволяют людям создавать источники питания практически для любого напряжения, которое им нравится, от 1,25 В до 50 В, если вы используете версии с высоким напряжением.

Они удобны, фиксированные регуляторы также доступны в маломощных версиях в корпусе TO-92. 78L05 особенно распространен, поскольку он может обеспечивать регулируемое питание для небольших микроконтроллеров, проектов на основе PIC и других логических схем с низким энергопотреблением. Внутренняя схема этих микросхем сейчас довольно продвинута, и они обладают очень хорошими характеристиками. Все они имеют защиту от короткого замыкания и включают внутренние предохранители от перегрева, поэтому они практически неразрушимы … почти !

Обычные регуляторы серий 78xx / 79xx многие энтузиасты аудио часто считают «низшими», но это неоправданно. Да, они несколько шумные, но типичный выходной шум низкий и очень редко вызывает проблемы со схемами операционных усилителей, но это может быть проблема с простыми схемами с плохим отклонением источника питания.Стоит отметить, что выходной конденсатор нужен в первую очередь для стабильности, и без него регулятор наверняка будет колебаться. Неважно, 10 мкФ или 1000 мкФ, пульсация на выходе не изменится.

Это явно странное поведение связано с выходным сопротивлением регулятора. Согласно техническому описанию 7815, он имеет выходное сопротивление 0,008 Ом (8 миллиом) на частотах до 1 кГц, после чего оно увеличивается до 6 дБ / октаву. На частоте 100 Гц конденсатор 1 мФ (1000 мкФ) имеет реактивное сопротивление 1.59 Ом, и это абсолютно не влияет на 8 миллиомов регулятора. Выходное сопротивление остается ниже 1 Ом на любой частоте до 1 МГц, а на крайних частотах конденсатор будет иметь некоторое влияние.

Подавление пульсаций заявлено как минимум 54 дБ (7815) с типичным значением 70 дБ. Типичный выходной шум составляет 90 мкВ. Простой способ снизить уровень шума и пульсаций напряжения — это добавить на выходе регулятора простой резистивно-конденсаторный фильтр. Для выходных токов 100 мА или меньше резистор 10 Ом и конденсатор на 1000 мкФ уменьшат выходное напряжение на 1 В при 100 мА, но уменьшат пульсации 100 Гц еще на 16 дБ (минимум).Это также уменьшит широкополосный шум. На частоте 1 кГц любой шум регулятора уменьшается на 36 дБ, а на частоте 10 кГц — на 56 дБ. В сочетании с уже и без того низким уровнем шума и пульсаций остаточная величина незначительна. Как и следовало ожидать, эту технику можно успешно использовать только при сравнительно небольших токах.

Также можно использовать фильтр, состоящий из катушки индуктивности и конденсатора, но необходимо очень внимательно следить за тем, чтобы частота -3 дБ была значительно ниже частоты пульсаций, иначе вы можете легко получить больше пульсаций вместо меньших! Например, LC-фильтр, состоящий из катушки индуктивности 1 мГн и конденсатора 1 мФ (1000 мкФ), имеет частоту 159 Гц и увеличит пульсацию на 4 дБ.Увеличение индуктивности до 10 мГн приводит к уменьшению пульсаций на 10 дБ, а также к быстрому ослаблению всех частот выше 50 Гц. В идеале катушка индуктивности (или конденсатор) должна быть больше, а любой LC-фильтр чувствителен к импедансу нагрузки и может вызывать переходные колебания при изменении нагрузки — рекомендуется соблюдать большую осторожность!

Многие люди также думают, что добавление большого конденсатора к выходу снизит шум и пульсации. Как отмечалось выше, это не работает. Очевидно, что параллельное включение емкостного реактивного сопротивления более 1 Ом и менее 20 мОм не даст многого. При более высоких частотах выходное сопротивление регулятора будет расти, поэтому емкость от 10 мкФ до 100 мкФ имеет смысл для ограничения ВЧ-шума и обеспечения стабильности регулятора.

Обратите внимание, что LDO (регуляторы с низким падением напряжения) часто имеют строгие критерии стабильности, поэтому я предлагаю вам прочитать статью, посвященную этим потенциально сварливым ИС. В основном они ведут себя прилично, но это не гарантируется, если вы не сделаете все правильно.

3.1 — Регулируемые регуляторы IC

LM317 / 337 рекомендуются для замены фиксированных регуляторов и обеспечивают гораздо большую гибкость.Они стабильны и хорошо работают. Самое главное, у них нет вредных привычек, и это важный фактор для любого дизайна. Project 05 является примером двойного регулятора, использующего эти универсальные ИС. При использовании, как показано в проекте, производительность примерно такая же, как у фиксированного регулятора. Это можно улучшить, но для этого потребуется несколько дополнительных деталей. Дополнительные конденсаторы включены в плату Project 05.

Выходное напряжение устанавливается с помощью пары резисторов. Нормальный ток от вывода «Adj» (регулировка) может варьироваться от ~ 50 до 100 мкА, и необходимо обеспечить больший постоянный ток, который, по крайней мере, на порядок больше, чем нормальный ток от этого вывода.Обычно это делается путем добавления резистора между выходом и регулировочным контактом, обычно 100 или 120 Ом. Опорное напряжение номинально 1.25V, но она может варьироваться от 1.2В и 1.3В от одного к другому IC. Предполагая, что 1,25 В, ток через внешний резистор на 100 Ом составляет 12,5 мА, что значительно превышает ток регулировочного штыря. Полная схема подключения показана ниже.

Рисунок 6 — Регулируемый регулятор, показан LM317

Как было отмечено выше, внутреннее опорное напряжение равно 1.25 В, поэтому через R1 проходит 12,5 мА. Мы не можем игнорировать регулировочный штырь ток, так как это будет не более 0,1 м, и, хотя это делает причину небольшой ошибки, это меньше, чем изменение опорного напряжения. Значение R1 довольно важно. Если он слишком велик, внутренний рабочий ток ИС приведет к увеличению выходного напряжения без нагрузки. Максимальное значение зависит от устройства — отрицательная версия требует меньшего сопротивления. Большинство дизайнеров используют значения от 100 до 220 Ом.Минимальный выходной ток для LM317 составляет около 5 мА или 10 мА для LM337. Использование резисторов на 100 Ом гарантирует стабильный выходной сигнал как для положительных, так и для отрицательных регуляторов.

Значение для R2 легко вычислить, потому что мы знаем, что он передает 12,5 мА и всегда будет на 1,25 В ниже выходного напряжения. Следовательно, на выходе 15В получаем …

I _R2 = 12,5 мА
В _R2 = V _ВЫХ — 1,25 = 13,75
R2 = V / I = 13,75 / 12.5 = 1,1 тыс.

Это сильно отличается от формулы, представленной в таблице данных, и хотя процесс немного дольше, по крайней мере, вы можете вспомнить, как это делать, потому что он основан на простой математике (закон Ома), который гораздо легче запомнить, чем формула. Из-за допуск опорного напряжения (1.2 — 1.3V), выходное напряжение фактических может изменяться от 14,4 до 15.6V (± 1%), хотя большинство ИС будут ближе к расчетному значению. Для схем операционных усилителей разница напряжений не имеет значения.Формула, представленная в таблице (ах): …

V _ВЫХ = 1,25 × (1 + R2 / R1) + I _{ADJ × R2}

Это учитывает ток регулировочного штыря (обычно 50 мкА), который прибавит около 55 мВ при использовании резисторов 1,1 кОм. В общем, нет смысла стремиться к такому уровню точности, потому что IC представляет собой стабилизатор напряжения , а не прецизионный эталон. Если вам нужна точность, то вы бы использовать ссылку точности напряжения, такие как TL431, LM336, LT1009 или раствора, как описано в SLYT183 — Ссылки Точность напряжения от Texas Instruments.

Назначение D1 такое же, как описано выше — он предотвращает повреждение, подаваемое на выход регулятора. D2 должен разрядить C2. Если этот диод не установлен, регулировочный штифт может на мгновение стать больше, чем выходное значение (например, если выход закорочен), что приведет к повреждению ИС. D3 немного сложнее.

Если вы построите один регулятор, D3 можно не устанавливать. Однако, если вы собираете источник питания с двойной полярностью (например, ± 15 В), D3 должен быть включен (на оба источника).Это защитный диод, который не позволяет стабилизатору получить отрицательный выход, что может привести к отключению микросхемы … , и она не восстановится! Но как это может случиться? Когда используются два источника питания, неизбежно, что один будет немного быстрее другого. Нагрузки (или другая операционные усилители схема), как правило, использует только соединение заземления (заземление) в качестве эталона, так что мощность обращаются между поставками, а не от каждого источника к земле. Тот, который появляется первым, может принудить выход более медленного регулятора к противоположной полярности, и это может вызвать фиксацию ИС в состоянии неисправности, из которого она не может восстановиться.

Это реальная проблема, и диоды (D3 и его противоположный номер на отрицательном питании) должны быть включены . Это можно увидеть на принципиальной схеме Project 05. Еще хуже то, что проблема может быть периодической, и ее трудно отследить, если вы не знаете, что искать.

4 — Повышение тока от регуляторов IC

Совсем не редкость, что вам может потребоваться намного больший выходной ток, чем вы можете получить от микросхемы трехконтактного стабилизатора.Существуют версии TO-3, которые имеют более высокий ток, но этого может быть недостаточно, например, если вы запитываете большой микшерный пульт. Существует очень распространенный прием, который используется для увеличения выходной мощности, а для положительного регулятора требуется просто добавить один резистор и силовой транзистор PNP. Если вы используете TIP36C (самый доступный и дешевый силовой транзистор, который вы можете получить), его легко получить до 10 А, хотя вам необходимо установить очень хороший радиатор и тщательно управлять входным напряжением, чтобы обеспечить безопасную рабочую зону. не превышено.

Рисунок 7 — Регулируемый регулятор с усилением, использующий LM317 и TIP36C

ИС регулятора будет обеспечивать ток до предела, определенного R3. Когда напряжение на R3 превысит 0,7 В, Q1 и Q2 включатся и подадут столько тока, сколько потребует нагрузка. Входное напряжение должно быть достаточно высоким, чтобы обеспечить правильное регулирование при более высоком токе, и крышка основного фильтра также должна иметь соответствующий размер, чтобы минимизировать входные пульсации. Вышеупомянутая схема обычно требует обмотки на трансформаторе 20 В RMS, а диоды также должны выдерживать максимальный непрерывный ток.

Обратите внимание — здесь нет защиты от короткого замыкания, потому что регулятор не сможет отключить добавленные транзисторы в случае неисправности. Вы, , могли бы, , спасти транзисторы, включив предохранитель, как показано, но не рассчитывайте на это. Несмотря на очевидные ограничения, это очень полезная схема, и ее часто предлагают в технических описаниях и примечаниях к применению. В показанной конфигурации и при условии, что на входе 25 В постоянного тока, стабилизатор будет обеспечивать максимум около 320 мА плюс базовый ток транзисторов, а два TIP36C обеспечивают остальное.Рассеивание Q1 и Q2 будет почти 50 Вт при выходном токе 5 А, поэтому радиатор и монтаж должны быть отличными. Тепловое сопротивление между корпусом и радиатором всего 0,5 ° C / Вт вызовет повышение температуры на 12,5 ° C для каждого транзистора, и использование транзисторов с параллельным проходом абсолютно необходимо.

В некоторых примечаниях к применению предлагается использовать транзистор драйвера и транзисторы с параллельным проходом, но это необходимо только в том случае, если регулятор не может обеспечить достаточный ток для обеспечения необходимого тока базы.Если учесть в техническом описании TIP35C / 36C h FE 25, стабилизатор на 1 А может запитать достаточно транзисторов, чтобы получить выходной ток 25 А. У кого-нибудь есть схема, на которую нужно 10 000 операционных усилителей?

5 — Базовый регулятор тока

«Самый простой» регулятор тока — это просто высоковольтный источник питания и резистор. Например, если у вас есть источник питания постоянного тока 1 кВ и резистор 1 кОм, это даст вам 1 А при нагрузке от нуля до примерно 20 Ом (при регулировке 2%). Хотя концепция проста, реализация совсем не похожа — источник питания 1 кВ при 1 А — действительно серьезная проблема, и для резистора потребуется номинальная мощность 1000 Вт (1 А при 1 кВ составляет 1 кВт).Итак, хотя концепция проста, реализация трудна, дорога и опасна.

В отличие от регулирования напряжения не существует простого диода, который мог бы регулировать ток. «Диоды» регулятора тока существуют, но на самом деле это не диоды — это микросхемы (обычно содержащие полевой транзистор и резистор). Номинальная мощность обычно очень ограничена, и они подходят только для работы с довольно низким током. Любой полевой транзистор с режимом истощения (JFET) можно использовать в качестве простого регулятора тока, но доступный ток будет довольно низким, как и максимальное напряжение.В отличие от стабилитронов, стабильность невелика, и они действительно полезны только там, где точность не требуется. Большинство из них ограничены до ~ 20 мА или около того и при относительно низких напряжениях (<100 В). Рассеиваемая мощность обычно не превышает 500 мВт.

Однако пару транзисторов можно использовать для получения очень точного регулирования тока, а приложенное напряжение ограничивается только напряжением пробоя транзисторов. Максимальный доступный ток в основном определяется безопасной рабочей зоной проходного транзистора.Как и в случае с регулятором напряжения, вам необходимо знать требования перед тем, как начать. Как и в случае со всем электронным, необходимо идти на компромиссы, и вам необходимо знать основные параметры, прежде чем переходить на кремний.

6 — Более продвинутый регулятор тока

Не существует по-настоящему простого регулятора тока, который можно было бы использовать при токе, который может потребоваться для светодиодов — наиболее распространенной нагрузки, которую вы найдете на данный момент. Ток, необходимый для типичных мощных светодиодов, составляет от 350 мА до 700 мА с прямым напряжением ~ 3. 5V для каждой серии белых светодиодов. Если у нас есть 5 светодиодов по 1 Вт последовательно, нам потребуется минимальное напряжение 17,5 В (мы будем использовать источник постоянного тока 22 В) при токе 300 мА.

Схема на дискретном транзисторе, использующая дешевый полевой МОП-транзистор, будет работать на удивление хорошо, и ее довольно просто реализовать. У него есть небольшая проблема с термической стабильностью, но мы можем использовать это в наших интересах. Схема показана ниже, и это просто версия очень распространенного источника тока высокой мощности. MOSFET рассеивает чуть больше 1.2 Вт, и эта мощность полностью тратится (радиатор для полевого МОП-транзистора необходим). Однако это не намного больше, чем мы ожидаем в потерях от импульсного регулятора тока, работающего при том же напряжении и токе, а в некоторых случаях могут быть даже меньше.

D5 (стабилитрон 12 В) не является обязательным и защищает затвор от перенапряжения. Схема регулирования достаточно быстрая, чтобы гарантировать, что напряжение на затворе никогда не будет превышать примерно 6 В, даже если повышение напряжения питания происходит мгновенно. Однако включение стабилитрона обеспечивает защиту затвора, если нагрузка отключена (или становится разомкнутой), или если цепь подключена неправильно (если вы ее построите).

Рисунок 8 — Дискретный источник тока на основе полевого МОП-транзистора

Почему я решил использовать MOSFET, а не биполярный транзистор для Q2? В этом случае все сводится к минимизации потерь тока в базе проходного транзистора, а MOSFET не требует тока затвора. Резистор 10 кОм подает ток коллектора ~ 2 мА на Q1, и это необходимо, чтобы транзистор мог работать и обеспечивать напряжение затвора.Ток контролируется Q1, который включается, когда напряжение на R2 достигает ~ 0,7 В. Когда Q1 включается, Q2 выключается (частично), потому что напряжение затвора уменьшается. Состояние равновесия наступает за считанные микросекунды, и система стабильна. Если изменяется сопротивление нагрузки или входное напряжение, схема будет компенсировать. Если бы компенсация была идеальной, не было бы пульсаций тока через нагрузку — это был бы чистый постоянный ток. Показанная схема генерирует пульсацию на нагрузке примерно 380 мкА (117 мкА, среднеквадратичное значение) при среднем токе 308 мА.

Q1 имеет нормальный отрицательный температурный коэффициент 2 мВ / ° C любого кремниевого транзистора, поэтому, если он нагревается, ток будет падать. Мы можем использовать это, чтобы определить, нагреваются ли светодиоды, и уменьшить ток для компенсации. Если Q1 имеет температуру 50 ° C, ток снижается до 290 мА. Хотя это нельзя считать полным уровнем компенсации, это все же лучше, чем совсем ничего. Эта общая форма линейного регулятора тока может использоваться везде, где вам нужно, чтобы ток оставался постоянным независимо от колебаний нагрузки.Однако вы должны знать о температурной зависимости Q1, потому что она есть, полезна она или нет.

Схема регулятора тока не будет иметь значительных отклонений между нагрузкой от нуля Ом и максимумом (16,7 В, что при 300 мА эквивалентно 55,5 Ом). Его можно использовать с любыми светодиодами мощностью от 1 до 5 1 Вт без изменения тока, хотя рассеиваемая мощность полевого МОП-транзистора, естественно, увеличится при использовании менее 5 светодиодов. На самом деле это настолько хорошо, что даже измерить текущее изменение в симуляторе сложно.Однако, если объединенное напряжение на полевом МОП-транзисторе и R2 меньше ~ 1,5 В, он больше не сможет обеспечивать номинальный ток.

Схема на Рисунке 8 имеет одну проблему в том, что выходной ток зависит от напряжения питания. Это связано с переменным током через Q1 (через R1). Однако это изменение невелико и становится довольно линейным, если напряжение превышает необходимое для регулирования. Ток варьируется от 308 мА (вход 19 В) до 312 мА (вход 30 В). Это более чем приемлемо, но это можно улучшить, запитав Q1 от источника тока.Это добавляет сложности, которую трудно оправдать, но для некоторых других приложений это может быть требованием.

В схеме, показанной, то «опорное напряжение» является 0.7V, и это просто база-эмиттер напряжение Q1. Чтобы сделать источник тока, который не меняется в зависимости от температуры, необходимо использовать прецизионный эталон с температурной компенсацией. Само собой разумеется, что это добавляет сложности с небольшой выгодой в реальном выражении.

6.1 — Дифференциальное напряжение ввода-вывода

Регулятор тока ничем не отличается от регулятора напряжения в том, что он должен иметь достаточно «запасного» напряжения, чтобы он мог нормально функционировать.В случае схемы, показанной выше, MOSFET почти ничего не требует (около 200 милливольт), а на R2 должно быть напряжение 650-700 мВ. Когда входное напряжение падает ниже этих комбинированных напряжений (около 1 В), либо из-за низкого напряжения в сети, либо из-за слишком высокого напряжения пульсаций, схема больше не может регулироваться. Ток через нагрузку никогда не может быть выше предполагаемого, но он может быть намного ниже при слабом питании или высокой пульсации.

Количество необходимого дополнительного напряжения зависит от схемы, но неразумно ожидать, что схема будет регулировать ток в тесных пределах, если запас по напряжению недостаточен.Если напряжение слишком велико, рассеивание в устройстве последовательного прохода увеличивается и энергия расходуется в виде тепла. Если предполагается, что нагрузка представляет собой резистор, потребляющий тот же ток, что и нормальная нагрузка, закон Ома гласит, что имеющееся напряжение должно быть на выше, чем необходимое для проталкивания желаемого тока через резистор.

Например, как указано выше, для 5 светодиодов мощностью 1 Вт при 300 мА потребуется напряжение ~ 16,7 В, что эквивалентно резистору на 55,5 Ом. Мгновенное напряжение питания всегда должно быть не менее 17.7 В, чтобы полевой МОП-транзистор регулировал ток обратно до 300 мА. Стоит отметить, что со стандартным импульсным источником питания с регулируемым током ситуация не отличается — входное напряжение всегда должно быть больше, чем максимальное напряжение на нагрузке в худшем случае. Понижающие импульсные регуляторы могут изменять свой режим работы в зависимости от входного напряжения.

Импульсный стабилизатор выигрывает, когда входное напряжение намного больше, чем требуется для нагрузки, так как эффективность будет намного выше. При том же токе нагрузки ток от источника с импульсным регулятором фактически уменьшается с увеличением напряжения питания. С линейным регулятором ток остается прежним, а потери мощности (в виде тепла) увеличиваются. Однако переключение регуляторов выходит за рамки этой статьи.

7 — IC Регулятор тока

ИС общего регулируемого регулятора также могут использоваться в качестве регуляторов тока. В таблицах данных (и ниже) показаны примеры, и они работают достаточно хорошо.Эти схемы опираются на опорном 1.25V напряжения, так что ток чувствительный резистор должен упасть, что напряжение во время нормальной работы ограничителя тока. В отличие от версии, показанной выше, в которой используется чувствительный резистор 2,2 Ом на 300 мА (резистор рассеивает ~ 200 мВт), если вы, например, используете LM317, чувствительный резистор должен быть около 4,2 Ом и рассеивать ближе к 400 мВт. Конечно, в этом нет ничего страшного, но это также означает, что на регуляторе требуется немного более высокий перепад напряжения.

Стандартный LM317, используемый в качестве регулятора тока, имеет отличные характеристики.Вниз сторона в том, что опорное напряжение 1.25V, в то время как «опорный» напряжение для дискретной версии, показанной выше, является только 0.7V. Это означает, что LM317 требует большего запаса по напряжению. Моделирование показывает, что схема, показанная ниже, не будет регулировать ток должным образом, пока входное напряжение не превысит 19,8 В, включая минимальный уровень пульсаций напряжения. C2 используется, чтобы гарантировать, что цепь не колеблется.

Рисунок 9 — LM317 как источник тока

Разницы в опорном напряжении легко видеть, глядя на текущем резисторе — R1 на рисунке 9, и R2 на рисунке 8.В то время как 2,2 Ом достаточно для схемы, показанной на Рисунке 8, для LM317 требуется резистор 4,15 Ом, который должен быть рассчитан на 1 Вт. LM317 интересует только одно — напряжение на R1. При условии, это напряжение может поддерживаться на уровне внутреннего опорного напряжения (1. 25V), выходной ток фиксируется на 300 мА. Ток равен …

I = V _REF / R1
I = 1,25 / 4,15 = 301,2 мА

Если у вас есть запасное напряжение, R1 может быть 4,7 Ом, с резистором и подстроечным резистором, включенными параллельно, как показано на рисунке 10.Стеклоочиститель подключается к регулировочной клемме LM317, позволяя изменять ток. Показанная схема позволяет изменять ток от 267 мА до 340 мА с помощью VR1.

Рисунок 10 — LM317 как регулируемый источник тока

Вы можете использовать LM317 как регулируемый регулятор тока до максимально допустимого тока и рассеиваемой мощности. Он далеко не так эффективен, как импульсный стабилизатор тока, но легко собирается на макетной плате или даже на бирках.Его можно использовать для создания прототипов и проверки концепции или даже в качестве автономного тестового источника для управления мощными светодиодами при тестировании радиаторов и схем освещения (например). Как и в схеме на Рисунке 8, ток будет практически одинаковым независимо от количества используемых светодиодов мощностью 1 Вт. Это предполагает, что прямое напряжение светодиодов примерно на 4-5 В меньше, чем напряжение питания.

8 — Отрицательные регуляторы

В этой статье рассмотрены только положительные регуляторы, но отрицательные регуляторы легко изготовить с использованием тех же основных схем, но с частями противоположной полярности (обратные стабилитроны, PNP вместо транзисторов NPN и наоборот и т.). Таким образом, негативные регуляторы не рассматриваются сами по себе. Отрицательным эквивалентом регуляторов 78xx является серия 79xx, а LM317 соответствует LM337.

Однако есть одна конфигурация, которая на первый взгляд не выглядит так, как будто она будет работать, но она настолько полезна, что показана здесь. Требуется немного нестандартного мышления, чтобы понять, что если одна сторона источника питания регулируется (например, положительная), то по определению другая сторона (отрицательная) должна также регулироваться.Если бы было иначе, электроника в целом просто не имела бы смысла и не работала бы.

Рисунок 11 — Положительное и отрицательное напряжение с использованием только положительных регуляторов

Фактически, источники питания могут быть полностью раздельными и просто подключаться к минусу верхнего регулятора / источника питания, соединенному с плюсом нижнего. Таким образом могут быть подключены два отдельных импульсных источника питания, и он работает с любым типом источника питания, если между их вторичными источниками нет другого соединения, кроме того, которое вы делаете сами.Вы даже можете иметь разные напряжения для источников питания + ve и -ve, если хотите (но это не всегда полезно).

9 — опорное напряжение Techniques
Всех напряжения и тока регуляторы требуют опорного напряжения, так как он используется в качестве фиксированной точки, против которого можно сравнить выходное напряжение или ток. Опорное напряжение идеального будет полностью нечувствительны к связанному с возрастом дрейфа, температура и входное напряжением колебаний, так что он будет оставаться в точно таком же напряжении в любое время.Излишне говорить, что идеального эталона не существует, но некоторые схемные приемы довольно близки.
Как отмечалось во введении, в схеме клапана используются газоразрядные трубки, и они не являются ни особенно точными, ни стабильными. С появлением кремниевых полупроводников ситуация значительно улучшилась, и стабилитроны стали предпочтительнее. Стабилитрон 6,2 В имеет дополнительный положительный и отрицательный температурный коэффициент (tempco) и достаточно стабилен в разумном диапазоне температур.Однако напряжение делает изменения по сравнению с током, так что просто резистор не будет обеспечивать опорное напряжение с желаемой стабильностью. Это препятствие обычно преодолевается путем питания стабилитрона от источника постоянного тока — обычно два, причем один обеспечивает эталонный ток для второго.
Если бы можно было построить источник тока, который был нечувствителен к как приложенному напряжению и температурам, то проще опорного напряжения известный является резистором. Если через резистор с очень низкой температурой пропускается определенный (и идеально регулируемый) ток, то напряжение на этом резисторе должно быть постоянным.Конечно, вы не можете делать какой-либо ток нагрузки, и сделать прецизионный источник тока вы нуждаетесь ссылкой точного напряжения. Совершив полный круг, очевидно, что необходимо что-то более практичное.
Стабилитроны с напряжением пробоя около 6,2 В могут работать при определенном токе и будут показывать очень близкую к нулю температуру, если ток правильный. К сожалению, это не указано в технических данных, и оптимальный ток варьируется от одного диода к другому.Точный необходимый ток можно найти экспериментально, но этот метод требует много времени, и мало кто будет так склонен (включая меня). Это особенно верно, когда прецизионные эталонные диоды можно получить легко и дешево.
В µA723 (и LM723) используется стабилитрон 5,7 В с малой температурой. Еще лучше — стабилитрон 5,6 В с температурой + 2 мВ / ° C (типичная), включенный последовательно с диодом, смещенным в прямом направлении, с температурой -2 мВ / ° C — результат равен нулю. Никогда не получится добиться идеального результата, и прямой ток по-прежнему должен строго контролироваться, чтобы получить стабильное напряжение.
В современных ИС наиболее распространенным эталоном является запрещенная схема. Обратите внимание, что хотя схема и называется шириной запрещенной зоны, на самом деле она не зависит от ширины запрещенной зоны кремния (около 1,205 эВ — электрон-вольт), а просто имеет примерно такое же эффективное напряжение. Да, я знаю, что в этом нет особого смысла и сбивает с толку, но так оно и есть. Существует много различных версий, которые широко используются, и большинство из них в значительной степени зависят от методов обработки IC. Если бы вы построили его из отдельных частей, его почти наверняка нельзя было бы использовать.Находясь на едином куске кремния и все части находятся в непосредственной близости, означает, что все переходы имеют одинаковую температуру друг с другом. В эталонных значениях ширины запрещенной зоны используются схемы с равными, но противоположными температурными коэффициентами — точно так же, как стабилитрон и диод, описанные выше, но при более низком и более полезном напряжении. «Стандартный» (если таковой имеется) эталон запрещенной зоны имеет напряжение от 1,2 до 1,5 В — например, номинальное эталонное напряжение для LM317 составляет 1,25 В.
Если вы хотите точно знать, как делается ссылка на запрещенную зону, в сети есть много информации.Однако большая часть из них не особенно полезна, потому что она очень техническая, а большинство статей посвящено методам изготовления ИС. Конечно, это имеет смысл, потому что для создания работоспособного эталона запрещенной зоны необходимо изготовить ИС. Однако для полноты картины ниже показана типовая схема. Идея состоит в том, что есть две взаимодополняющие части схемы с равными, но противоположными температурными коэффициентами. В настоящее время часто жестко регулируются, и это не редкость для запрещенной зоны схем в ИСАХ использовать зонные опорное напряжение для стабилизации тока питания, который питает цепь опорного напряжения!

Рисунок 12 — Концептуальная схема эталонной ширины запрещенной зоны
Некоторые примеры опорного напряжения точности включают LM113 (первый, начиная с 1971 года и разработанный Видлар), TL431 и LM336 (как регулируемый), а также многое другое.Концептуальная схема LM113 показана выше. Обратите внимание, что физическая площадь Q2 сделана в 16 раз больше, чем Q1, и это один из нескольких факторов, которые заставляют схему работать. Большинство используют похожую технику.
Интересно отметить, что если вам случится нужен источник тока точности, вам нужна ссылка точность напряжения. В идеале, и в особенности, если входное напряжение может изменяться более чем на небольшом количестве, наилучшим образом к мощности опорного напряжения точность с помощью источника тока.Это не должно создавать головоломки, потому что эталонный источник тока должен быть только хорошим, а не идеальным. Мир прецизионных источников (будь то напряжение или ток) требует большого внимания к деталям, и необходимо минимизировать колебания входного напряжения, тока нагрузки и температуры. Операционные усилители часто необходимы, потому что они имеют близко согласованные входные транзисторы, которые будут оставаться при практически идентичных температурах.
Там, где требуется максимальная точность , всегда было обычной практикой использовать печь с электронным управлением для повышения температуры окружающей среды схемы, чтобы гарантировать, что изменения температуры окружающей среды имеют минимальное влияние или не влияют на температуру схемы.Излишне говорить, что это необходимо только тогда, когда выполняются измерения с гораздо более высокой точностью, чем обычно — такие методы были обычными для очень высокоточных измерителей, но не являются необходимыми для большинства повседневных приложений. Современный эталон ширины запрещенной зоны часто обеспечивает точность, необходимую для большинства измерений.
10 — Змеиное масло
Прискорбно, но неизбежно, что некоторые люди будут ассоциировать регуляторы напряжения с «магическими» свойствами, способными как-то влиять на «темп, ритм, время и пространство» (и нет, я тоже не знаю, что это должно означать). как звуковая сцена, басовый «авторитет», высокие «воздух» и, в более широком смысле, вкус и ощущение во рту хлопьев для завтрака.Это последнее утверждение (к сожалению) не глупее любых других. Почти все без исключения, это вопиющая чушь, и никогда не будет подкреплен результатами двойного слепого теста.
Есть несколько «особых» дизайнов, которые, кажется, привлекли внимание, но я не собираюсь придавать им какое-либо значение, называя имена. Есть несколько (очень мало!) Конструкций, которые требуют лучшего, чем обычно, регулирования, обычно требующего более низкого уровня шума, чем можно достичь с помощью стандартных ИС регуляторов.Часто это происходит из-за того, что конструкция схемы также сильно пропитана змеиным маслом и может иметь особенно плохое отклонение источника питания или быть чрезмерно чувствительной к сопротивлению источника питания.
Нет сомнений в том, что некоторые из «специальных» регуляторов могут иметь превосходные характеристики с гораздо более низким уровнем шума, чем обычные типы ИС. Если вы хотите поэкспериментировать, они могут быть очень полезными и могут доставить массу удовольствия, пока вы экспериментируете с ними. Однако они , а не сделают любой грамотный звуковой дизайн «лучше» или даже «иначе» — особенно те, которые используют операционные усилители.
Все, что я скажу или другие разумные дизайнеры, конечно, никого не изменит. Если люди склонны верить в «магический» аспект звука, они почти наверняка услышат разницу, и это мнение не будет оспорено двойным слепым тестированием, что укрепляет веру в то, что мы можем слышать вещи, которые нельзя измерить или количественно оценить наука или физика.
Выводы
Регулируемые источники питания используются повсеместно и во многих случаях считаются необходимыми, даже если цепи могут работать достаточно хорошо без регулирования.Простой факт заключается в том, что регулирование источников питания дает нам свободу использовать схемы, которые в противном случае вносили бы в схемы большое количество шума. Обычно дешевле (и конечный результат меньше) использовать регулятор, чем пытаться использовать более продвинутые фильтры для удаления гула и шума 100/120 Гц от источника питания.
В первые дни, когда вентили (вакуумные лампы) были единственными доступными усилителями, регулировка была сложной и дорогой. Клапанные регуляторы использовались только в случае крайней необходимости из-за их стоимости и дополнительной надежности.По сегодняшним меркам стабильность регулирования была довольно обычной, но для приложений того времени ее было достаточно. В большинстве случаев разработчики пошли на все, чтобы использовать фильтрацию для удаления гула (100 Гц или 120 Гц) от источников питания. В фильтрах использовались катушки индуктивности, резисторы и конденсаторы для удаления шума из наиболее чувствительных частей схемы, а регулируемые источники питания были практически неслыханными для потребительского оборудования.
Сегодня у нас есть широкий спектр регуляторов ИС, точность опорного напряжения ИС и доступ к схеме, которые были бы удивительно дорого, чтобы попытаться достичь всего 50 лет назад.Одной из первых микросхем регуляторов была почтенная микросхема µA723, которая была произведена рядом компаний после ее появления. Впервые он был выпущен Fairchild в 1967 году и сохранился до сих пор. Сомнительно, что многие люди будут использовать его больше, чем для ремонта существующего продукта, и поэтому я не включил схему, использующую его. Несмотря на свой возраст, это все еще очень хорошая ИС, и ее часто используют, например, в настольных источниках питания.
Для повышения точности в некоторых случаях вы найдете один регулятор, обеспечивающий напряжение для второго регулятора — это схема с двойным регулированием, иногда известная как «суперрегулятор».Это только изолирует второй регулятор от колебаний входного напряжения, но если шум, регулировка нагрузки или температурная стабильность второго регулятора не идеальны, конечный результат, вероятно, не стоит затраченных усилий. Вы, вероятно, получите очень хорошее неприятие гула, но этого в любом случае легко добиться. Имейте в виду, что один немного сбитый провод или заземление шасси в источнике питания может легко нейтрализовать эффекты регуляторов с точки зрения уменьшения шума / гудения.
Существует множество различных микросхем стабилизаторов напряжения от разных производителей, и было бы сложно попытаться включить их все.Прецизионные эталоны также используются в АЦП и ЦАП , особенно в тех, которые предназначены для точных функций измерения. Вы также должны включить микросхемы импульсных регуляторов как напряжения, так и тока — некоторые из них оптимизированы для того или другого. Количество устройств огромно, особенно с коммутационными типами. Каждый год в каталоги поставщиков добавляется больше, и большая часть спроса на новые устройства обусловлена требованиями к «твердотельному» (светодиодному) освещению.
Линейные регуляторы намного проще спроектировать и построить, чем любые регуляторы импульсного режима, потому что здесь не используются высокие частоты и нет магнитных компонентов, о которых следует беспокоиться.Это делает линейный вариант разумным выбором для тестирования конструкции, даже если заранее известно, что конечный источник питания будет переключателем. Необходимо завершить проектирование и в первую очередь установить требуемые требования к напряжению, току и температуре. Когда все они известны, пора работать над окончательной конструкцией режима переключения.
Список литературы
Трубки газоразрядного регулятора — Википедия
Таблицы данных 78xx и 79xx (включая версии с низким энергопотреблением)
LM317 / 337 Лист данных
Постоянный диод — Википедия
Current Regulator (Regulative [sic]) диоды — Semitec
Искусство электроники, Пол Горовиц, Cambridge University Press (© 1989)
Эталонные значения ширины запрещенной зоны — Аналоговые инновации
Дизайн ссылок на запрещенную зону: испытания и невзгоды — Боб Пиз
Основной индекс
Указатель статей
Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2012. Воспроизведение или повторная публикация любыми способами, электронными, механическими или электромеханическими, строго запрещены. в соответствии с международными законами об авторском праве. Автор предоставляет читателю право использовать эту информацию только для личного использования, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.
Страница опубликована и защищена авторскими правами © Род Эллиотт, июнь 2013 г.

ИС линейного стабилизатора тока — STMicroelectronics
КАТЕГОРИИ
Управление энергопотреблением Свернуть меню
Преобразователи переменного тока в постоянный (88)
Преобразователи высокого напряжения (26)
Альтаир (2)
VIPer (6)
VIPerPlus (18)
Контроллеры PFC (16)
ШИМ-контроллеры (22)
Резонансные контроллеры (8)
Контроллеры синхронного выпрямления (7)
Контроллеры напряжения и тока (9)
ИС управления батареями (19)
Зарядные устройства для аккумуляторов (15)
Датчик уровня заряда аккумулятора (4)
Преобразователи постоянного тока в постоянный (124)
Прямое преобразование мощности 48 В (7)
Регуляторы повышения (4)
Buck регуляторы (82)
Регуляторы Buck-Boost (8)
Контроллеры и регуляторы с несколькими выходами (8)
Регулируемые блоки питания
Изучив этот раздел, вы сможете:
Разберитесь в работе последовательных регуляторов напряжения.
• Регулятор простой серии.
• Обратная связь и усиление ошибок.
• Защита от сверхтока (ограничение тока).
• Защита от перенапряжения.
Регуляторы напряжения серии Simple
Рис. 2.2.1 Регулятор Simple Series
На рис. 2.2.1 R _S и D _Z образуют простой регулятор SHUNT, как описано в модуле источника питания 2.1. В этой схеме однако, они используются для обеспечения стабильного опорного напряжения V _Z в основе TR1. Напряжение эмиттера Tr1 обычно будет примерно на 0,7 В ниже, чем напряжение базы, и поэтому V _OUT будет иметь более низкое напряжение, чем напряжение базы.
V _ВЫХ = V _Z — V _BE
Если выходное напряжение V _OUT падает из-за повышенного потребления тока нагрузкой, это приведет к увеличению V _BE и, как следствие, ток через транзистор (от коллектора к эмиттеру) увеличится.Это обеспечит дополнительный ток, необходимый для нагрузки, и, таким образом, отрегулирует выходное напряжение V _OUT.
Если V _OUT имеет тенденцию повышаться из-за снижения потребности в токе со стороны нагрузки, то это уменьшит V _BE по мере увеличения напряжения эмиттера, а базовое напряжение останется стабильным из-за D _Z. Это уменьшение V _BE приведет к выключению транзистора, уменьшению протекания тока и повторному регулированию выходного напряжения V _OUT.
Этот регулирующий эффект обусловлен тем, что базовый потенциал Tr1 поддерживается стабильным посредством D _Z, так что любое изменение напряжения эмиттера, вызванное изменяющимся током, вызывает изменение V _BE, изменяя проводимость транзистора Tr1, что обычно будет силовым транзистором.Это действие противодействует изменению тока нагрузки. Однако с помощью этой простой схемы регулирование не является идеальным, и изменения в выходной мощности действительно происходят по следующим причинам.
Рис. 2.2.2 Рабочая область стабилитрона
1. Любое увеличение тока нагрузки (I _L) вызывает небольшое увеличение тока базы на коэффициент I _L / hfe. Это, в свою очередь, вызывает увеличение V _BE, и поскольку выходное напряжение V _OUT = V _Z — V _BE, любое увеличение V _BE имеет тенденцию к снижению выходного напряжения.Величина этого падения составляет около 0,25 В для изменения выходного тока с 10 мА до 1 А.
2. Поскольку ток базы увеличивается с нагрузкой, ток через стабилитрон D _Z будет уменьшаться по мере увеличения тока, потребляемого базой Tr1. Поскольку характеристика диода имеет наклон во всем рабочем диапазоне, как показано на рис. 2.2.2, большое изменение тока стабилитрона (ΔI) вызовет очень небольшое изменение напряжения стабилитрона (δV). Это, в свою очередь, немного повлияет на V _BE и выходное напряжение.
3. По причинам 1 и 2, указанным выше, любое изменение нагрузки приведет к неидеальному регулированию, поэтому любое изменение на выходе немного изменит нагрузку на входной цепи. По мере того как вход обычно берут из источника ун-регулируемых, входное напряжение будет легко влиять небольшие изменения в токе нагрузки, в качестве входного напряжения также питания для опорного напряжения V _Z любое изменение в выходном токе, с помощью влияя на входное напряжение, может оказывать заметное влияние на выходное напряжение, немного снижая эффективность регулирования.
Каждый из вышеперечисленных эффектов невелик, но в сумме они дают общий эффект, заметный, когда предложение работает в сложных условиях. Тем не менее, эта недорогая схема достаточно эффективна для многих приложений и более эффективна, чем шунтирующий стабилизатор. Кроме того, при использовании подходящего силового транзистора последовательный стабилизатор можно использовать для более высоких токов нагрузки, чем шунтирующая конструкция.
Рис. 2.2.3 Серийный регулятор с усилителем обратной связи и ошибки
Обратная связь и усиление ошибки.
Для улучшения простого последовательного регулятора в базовую последовательную схему можно добавить цепь обратной связи и усилитель ошибки.
На рис. 2.2.3 представлена структурная схема последовательного регулятора с усилением погрешности. В этой системе опорного напряжения V _Z сравнивается с напряжением обратной связи V _F, который представляет собой часть фактического выходного напряжения. Разница между двумя входами создает напряжение ошибки, которое используется для изменения проводимости элемента управления, исправляя любую ошибку в выходном напряжении.
Принципиальная схема
.
Принципиальная схема этой системы показана на рис. 2.2.4. Tr1 — это последовательный элемент управления. Обычно это силовой транзистор, установленный на массивном радиаторе, чтобы обеспечить необходимое рассеивание мощности.
Стабильная опорное напряжение обеспечивается R4 и D1 от ООН регулируемого входного напряжения. Tr2 — это усилитель ошибки, и его коэффициент усиления устанавливается величиной резистора нагрузки R3. Tr2 сравнивает долю выходного напряжения V _F, подаваемого обратно от делителя выходного потенциала R1 / R2, со стабильным опорным напряжением V _Z на стабилитроне D _Z.
Рис. 2.2.4 Принципиальная схема для Рис. 2.2.3
Выходное напряжение V _OUT на рис. 2.2.4 можно выразить как:
V _ВЫХ = (V _Z + V _BE2) + (V _OUT — V _F)
Где:
В _Z — напряжение на D _Z
В _BE2 — напряжение база / эмиттер Tr2
V _F — напряжение обратной связи, полученное от ползунка VR1
Следовательно:
(V _Z + V _BE2) — напряжение на R2 и нижней части VRI
и
(V _OUT — V _F) — напряжение на R1 и верхней части VRI
Если напряжение обратной связи V _F изменить регулировкой потенциометра VR1, разница между V _F и V _Z изменится.Это вызовет изменение ошибки управления напряжением Tr1 и изменение выходного напряжения V _OUT. Таким образом, VR1 обеспечивает переменное выходное напряжение, которое после установки остается стабильным при этой настройке.
Регулирующее действие схемы определяется напряжением на переходе база / эмиттер Tr2, то есть разницей между V _F и V _Z.
Если V _OUT имеет тенденцию к увеличению, то V _F — V _Z также увеличивается.Это увеличивает ток коллектора Tr2 и, следовательно, увеличивает п.о. через R3, уменьшая базовое напряжение и, следовательно, напряжение база / эмиттер Tr1, уменьшая проводимость Tr1, тем самым уменьшая ток, протекающий к нагрузке.
Выходное напряжение V _OUT уменьшается таким образом до тех пор, пока не будет достигнут баланс, поскольку часть обратной связи (V _F) V _OUT также уменьшается. Общий эффект заключается в том, что выходной сигнал поддерживается на уровне, который зависит от пропорции обратной связи, установленной переменным резистором (частью R1 / R2).
Если выходное напряжение имеет тенденцию к снижению, то V _F тоже. Напряжение база / эмиттер Tr2 уменьшается из-за стабильного V _Z на эмиттере. Tr2 проводит меньше, и ток через R3 падает, уменьшая p.d. через это. Напряжение базы Tr1 повышается, и увеличивается проводимость управляющего транзистора. Это увеличивает выходной ток и V _OUT, пока V _F снова не будет на правильном уровне.
Цепи защиты
Защита от перегрузки по току (ограничение тока)
Фиг.2.2.5 Регулятор серии с защитой от сверхтока
На рис. 2.2.5 показано, как можно защитить последовательный стабилизатор от чрезмерного тока, потребляемого нагрузкой. Это предотвратит повреждение источника питания в случае слишком большого тока, потребляемого на выходе, или даже полного короткого замыкания на выходных клеммах.
Добавлены два компонента: Tr3 и R5. Резистор R5 имеет очень низкое значение (обычно менее 1 Ом).
Когда ток нагрузки поднимается выше заданного значения, небольшое напряжение, развиваемое на R5, станет достаточным (около 0.7v), чтобы включить Tr3. Поскольку Tr3 подключен к переходу база / эмиттер основного управляющего транзистора Tr1, действие включения Tr3 будет уменьшать напряжение база / эмиттер Tr1 на величину, зависящую от величины избыточного тока. Выходному току не позволено увеличиваться выше заданного значения, даже если на выходных клеммах произойдет полное короткое замыкание. В этом случае напряжение базы / эмиттера Tr1 будет снижено практически до нуля вольт, предотвращая ток Tr1. В этих условиях выходное напряжение будет падать до нуля, пока сохраняется состояние перегрузки по току, но питание не будет повреждено.
Рис. 2.2.6 Регулятор серии с защитой от перегрузки по току и перенапряжения
Защита от перенапряжения.
Когда используются стабилизированные источники питания, входное напряжение постоянного тока регулятора часто значительно выше требуемого выходного напряжения. Поэтому в случае отказа блока питания стабилизированное выходное напряжение может внезапно подняться до уровня, который может повредить другие компоненты. По этой причине в стабилизированные источники питания часто входит защита от перенапряжения.Цепь, показанная на рис. 2.2.6, иногда называют «ломовой» цепью, потому что, когда она работает, она создает полное короткое замыкание на выходе, аналогичный эффекту падения металлического лома на положительный вывод и вывод заземления!
Работа цепи лома.
На рис. 2.2.6 стабилитрон D _Z 2 имеет напряжение пробоя немного меньше максимально допустимого значения для V _OUT. Остальная часть V _OUT разработана для R6, VR2 и R7.
VR2 — это потенциометр, так что напряжение может сниматься с цепи резисторов для правильного смещения диода D1. У этого диода катод удерживается на 0 В с помощью R8, а VR2 настроен так, чтобы D1 был просто вне проводимости, то есть его анодное напряжение примерно на 0,5 В выше, чем его катодное напряжение.
Теперь, если V _OUT увеличивается, напряжение на R6, VR2 и R7 возрастает на ту же величину, поскольку напряжение на D _Z 2 останется прежним. Следовательно, будет существенное повышение напряжения на ползунке R7, которое заставит D1 проводить ток, подавая импульс тока на затвор тиристора Th2, заставляя его «загораться» и сильно проводить, пока V _OUT не упадет практически до 0v.R9 включен для ограничения результирующего тока, протекающего через тиристор, до безопасного уровня.
Большой ток, протекающий при возгорании Th2, теперь приведет к включению схемы ограничителя тока, как описано ранее. Это безопасно отключит питание до тех пор, пока сверхток, вызванный Th2, не исчезнет, что, конечно же, произойдет, как только V _OUT достигнет 0 В, но если перенапряжение все еще будет присутствовать, когда Th2 выключится и V _OUT повысится опять же, схема повторно запустится, в результате чего напряжение на нагрузке будет постоянно меняться от нормального значения до нуля; безобидный, но явный симптом проблемы перенапряжения.
LM334 Схемы постоянного тока Учебное пособие

Рис. 1
Льюис Лофлин
YouTube видео для этого проекта:
Источник постоянного тока (CCS) в электронике — это устройство / цепь, которая производит постоянное значение тока независимо от напряжения источника или сопротивления нагрузки. На рис. 1 показана общая схема CCS с использованием биполярного транзистора PNP. Значения Ic = Ib * hfe (бета) транзистора. Цепь постоянного тока также может использоваться в качестве ограничителя тока.
Maxim Semiconductor отмечает следующее, почему нам нужно использовать источник постоянного тока. «При использовании белых светодиодов для подсветки дисплеев или других приложений освещения есть две причины использовать их с постоянным током:»
Во избежание нарушения абсолютного максимального номинального тока и снижения надежности.
Для получения предсказуемой и согласованной силы света и цветности каждого светодиода.
Они отмечают: «Прямой ток vs.прямое напряжение шести случайных белых светодиодов (по три от каждого из двух производителей) … при подаче напряжения на эти шесть светодиодов, например, 3,4 В, их прямой ток будет изменяться от 10 мА до 44 мА, в зависимости от светодиода «.
Помимо светодиодов, источники постоянного тока используются с резистивными датчиками, такими как фотоэлементы и термисторы, для большей стабильности и для источников питания с ограничением тока.
См. Источник постоянного тока LM317 для освещения светодиодов.
См. Источник постоянного тока LM334 с резистивными датчиками.
На рис. 1 Ib управляется резистором 1 кОм и потенциометром 5 кОм. При Vcc, равном 12 вольт, мы падаем 0,6 вольт на переход база-эмиттер Q1. Мы настраиваем потенциометр на базовый ток 3 мА (0,003 А). Если Q1 имеет hfe 50: Ic = 0,003 * 50 = 150 мА или 0,15 А.
Эти схемы необходимы для работы с матрицами мощных светодиодов (LED). Схема, приведенная выше, проста, может быть немного нестабильной из-за дрейфа температуры с Q1, вызывающего дрейф тока.Эта проблема незначительна по сравнению с дрейфом источника питания, который может вызвать гораздо большую нестабильность.

Рис. 2
На рис. 2 показан более стабильный источник постоянного тока, использующий LM741 OP-AMP. Ток коллектора Ic = (Vcc — Vref) / RE. В приведенном выше примере с Vref = 1,5 В и RE = 10 Ом; (12 В — 10,5 В) / 10 = 150 мА. Эта конструкция более стабильна из-за обратной связи с выводом 2 на LM741, когда изменения температуры вызывают изменения тока с помощью Q1. Поток на 20 кОм можно заменить постоянными резисторами.
Большой плюс — Ic не зависит от Q2 hfe — hfe — усиление постоянного тока.
Это было проверено и хорошо работало даже при напряжении до 5 В при подключении белого светодиода с током 150 мА при 3,2 В. Единственная слабость — это колебания тока из-за смены источника питания.

Рис. 3
Рис. 3 использует LM334, трехконтактный источник тока, предназначенный для работы при уровнях тока от 1 мкА до 10 мА, которые задаются внешним резистором Rset. Устройство работает как «настоящий двухконтактный источник тока», не требующий дополнительных подключений питания.«Он также может работать как датчик температуры.
В этом примере я использую LM334 для управления Ib в Q3. Rset — это комбинация R1 и R2, настроенная на 100 Ом. Iset = Ib = 67,7 мВ / Rset = 677 мкА. Ic = Ib * hfe; Ic = 677 мкА * 180 = 120 мА. Q3 был 2N2907. См. Лист технических характеристик LM334.
Это намного превосходит две более ранние схемы, потому что колебания источника питания вызывают небольшое измеримое изменение Ic. Но для LM334 максимальный ток привода составляет всего 10 мА, и существует множество приложений, где требуются гораздо более высокие токи.
В следующем разделе мы рассмотрим использование регулятора переменного напряжения LM317 в режиме источника постоянного тока.
См. LM317 Цепи постоянного тока
Выше мы увеличиваем ток из LM317. См. LM317 Источник питания повышенного тока с регулируемым напряжением
Новый апрель 2018 г .:
Домашняя страница Hobby Electronics и домашняя страница для веб-мастеров (Off site.)

Как модифицировать SMPS для регулируемого выхода тока и напряжения
В этой статье обсуждается метод, с помощью которого любой готовый SMPS может быть преобразован в схему SMPS переменного тока с помощью нескольких внешних перемычек.
В одной из предыдущих статей мы узнали, как сделать схему SMPS с переменным напряжением, используя простой каскад шунтирующих стабилизаторов. В данном случае мы также используем тот же этап схемы для реализации функции переменного тока на выходе.
Что такое SMPS
SMPS расшифровывается как Switch-Mode-Power-Supply, в котором используется высокочастотный импульсный преобразователь на основе феррита для преобразования 220 В переменного тока в постоянный. Использование высокочастотного ферритового трансформатора делает систему высокоэффективной с точки зрения компактности, потерь мощности и стоимости.
Сегодняшняя концепция SMPS почти полностью заменила традиционные трансформаторы с железным сердечником и превратила эти блоки в гораздо более компактные, легкие и эффективные альтернативы адаптерам питания.
Однако, поскольку блоки SMPS обычно доступны в виде модулей с фиксированным напряжением, достижение предпочтительного напряжения в соответствии с потребностями приложения пользователя становится довольно трудным.
Например, для зарядки аккумулятора 12 В может потребоваться выходное напряжение около 14,5 В, но это значение является довольно странным и нестандартным, поэтому нам может быть чрезвычайно трудно получить на рынке ИИП с такими характеристиками.
Хотя на рынке можно найти переменные ИИП, они могут быть более дорогими, чем обычные варианты с фиксированным напряжением, поэтому поиск метода преобразования существующего ИИП с фиксированным напряжением в переменный тип выглядит более интересным и желательным.
Немного изучив концепцию, я смог найти очень простой метод ее реализации, давайте узнаем, как проводить эту модификацию.
В моем блоге вы найдете одну популярную схему ИИП на 12 В 1 А, которая на самом деле имеет встроенную функцию переменного напряжения.
Функция оптопары в SMPS
В приведенном выше сообщении мы обсуждали, как оптопара играет важную роль в обеспечении критически важной функции постоянного выхода для любого SMPS.
Функцию оптопары можно понять с помощью следующего краткого объяснения:
Оптрон имеет встроенную схему светодиода / фототранзистора, это устройство интегрировано с выходным каскадом SMPS, так что, когда выходной сигнал имеет тенденцию подниматься выше При пороге небезопасности загорается светодиод внутри оптопары, заставляя фототранзистор проводить.
Фототранзистор, в свою очередь, конфигурируется через чувствительную точку «выключения» каскада драйвера SMPS, где проводимость фототранзистора заставляет входной каскад отключаться.
Вышеупомянутое условие приводит к тому, что выход SMPS также мгновенно отключается, однако в тот момент, когда это переключение инициируется, оно исправляет и восстанавливает выход в безопасную зону, а светодиод внутри оптопара деактивируется, что снова включает входной каскад модуля SMPS.
Эта операция продолжает быстро переключаться с включения на выключение и наоборот, обеспечивая постоянное напряжение на выходе.
Регулируемый ток Модификация SMPS
Чтобы добиться функции управления током внутри любого SMPS, мы снова обращаемся за помощью к оптронам.
Мы реализуем простую модификацию, используя конфигурацию транзистора BC547, как показано ниже:
Ссылаясь на приведенную выше конструкцию, мы получаем четкое представление о том, как изменить или сделать схему драйвера SMPS с переменным током.
Оптопара (обозначена красным квадратом) будет присутствовать по умолчанию для всех модулей SMPS, и если предположить, что TL431 нет, то нам, возможно, придется настроить всю конфигурацию, связанную со светодиодами оптопары.
Если каскад TL431 уже является частью схемы SMPS, в этом случае нам просто нужно рассмотреть возможность интеграции каскада BC547, который становится единоличным ответственным за предлагаемое управление током цепи.
BC547 можно увидеть подключенным со своим коллектором / эмиттером через катод / анод TL431 IC, а базу BC547 можно увидеть, подключенную к выходу (-) ИИП через группу выбираемых резисторов Ra, Rb, Rc. , Rd.
Эти резисторы, находящиеся между базой и эмиттером транзистора BC547, начинают работать как датчики тока для схемы.
Они рассчитаны соответствующим образом, так что при перемещении перемычки между соответствующими контактами в линии вводятся различные ограничения тока.
Когда ток имеет тенденцию превышать установленный порог, определяемый значениями соответствующих резисторов, на базе / эмиттере BC547 возникает разность потенциалов, которой становится достаточно для включения транзистора, замыкая TL431 IC между опто-светодиоды и заземление.
Вышеупомянутое действие мгновенно загорается светодиодом оптического устройства, посылая сигнал «неисправности» на входную сторону SMPS через встроенный фототранзистор оптического сигнала.
Условие немедленно пытается выполнить отключение на выходной стороне, что, в свою очередь, останавливает провод BC547, и ситуация быстро меняется с ВКЛ на ВЫКЛ и ВКЛ, гарантируя, что ток никогда не превышает заданный порог.
Резисторы Ra … Rd могут быть рассчитаны по следующей формуле:
R = 0,7 / порог отключения тока
Например, если предположим, что мы хотим подключить к выходу светодиод с номинальным током 1 усилитель
Мы можем установить значение соответствующего резистора (выбираемого перемычкой) как:
R = 0,7 / 1 = 0,7 Ом
Мощность резистора может быть просто получена путем умножения вариантов, т.е. 0,7 x 1 = 0,7 ватт или просто 1 ватт.
Расчетный резистор гарантирует, что выходной ток светодиода никогда не пересекает отметку в 1 ампер, тем самым предохраняя светодиод от повреждения, другие значения для оставшихся резисторов могут быть соответствующим образом рассчитаны для получения желаемой опции переменного тока в модуле SMPS.
Преобразование фиксированного ИИП в ИИП переменного напряжения
В этом посте делается попытка определить метод, с помощью которого любой ИИП может быть преобразован в источник переменного тока для достижения любого желаемого уровня напряжения от 0 до максимума.
Что такое шунтирующий регулятор
Мы обнаружили, что он использует каскад цепи шунтирующего регулятора для реализации функции переменного напряжения в конструкции.
Еще один интересный аспект заключается в том, что это устройство шунтирующего регулятора реализует эту функцию, регулируя вход оптопары схемы.
Теперь, поскольку каскад оптопары с обратной связью неизменно используется во всех схемах SMPS, путем введения шунтирующего регулятора можно легко преобразовать фиксированный SMPS в переменный аналог.
Фактически, можно также создать переменную схему SMPS, используя тот же принцип, что объяснен выше.
Возможно, вы захотите узнать больше о том, что такое шунтирующий регулятор и как он работает.
Процедуры:
Ссылаясь на следующий пример схемы, мы можем найти точное расположение шунтирующего регулятора и детали его конфигурации:
См. Нижнюю правую часть диаграммы, отмеченной красными пунктирными линиями, она показывает переменную интересующий нас участок схемы.Этот раздел отвечает за предполагаемые действия по регулированию напряжения.
Здесь резистор R6 можно заменить потенциометром 22 кОм для создания переменной конструкции.
Увеличение этого раздела позволяет лучше рассмотреть детали:
Идентификация оптопары
Если у вас есть цепь SMPS с фиксированным напряжением, откройте ее и просто обратите внимание на оптопару в конструкции, она в основном будет расположена поблизости центральный ферритовый трансформатор, как можно увидеть на следующем изображении:
После того, как вы нашли оптопару, очистите ее, удалив все части, связанные с выходной стороной оптопара, то есть поперек контактов, которые могут быть выходная сторона печатной платы SMPS.
И соедините или интегрируйте эти выводы оптического устройства с собранной схемой с помощью TL431, показанного на предыдущей схеме.
Вы можете собрать секцию TL431 на небольшой части печатной платы общего назначения и приклеить ее к основной плате SMPS.
Если ваша схема SMPS не имеет катушки выходного фильтра, вы можете просто замкнуть два положительных вывода схемы TL431 и присоединить нагрузку к катоду выходного диода SMPS.
Однако предположим, что ваш SMPS уже включает схему TL431 с оптопарой, тогда просто найдите положение резистора R6 и замените его потенциометром (см. Расположение R6 на первой диаграмме выше).
Не забудьте добавить резистор 220 Ом или 470 Ом последовательно с POT, иначе при настройке потенциометра на самый верхний уровень можно мгновенно повредить шунтирующее устройство TL431.
Вот и все, теперь вы точно знаете, как преобразовать или создать схему SMPS с переменным напряжением, используя описанные выше шаги.
ОБНОВЛЕНИЕ
На следующем изображении показан, пожалуй, самый простой способ настроить схему SMPS для получения функций переменного напряжения и тока.Пожалуйста, посмотрите, как нужно настроить потенциометры или предустановки в оптроне для получения желаемых результатов:
Если у вас есть какие-либо дополнительные сомнения относительно конструкции или объяснения, не стесняйтесь выражать их через свои комментарии.
Цепи ограничителя тока источника питания »Электроника
Методы и схемы ограничителей тока с использованием диодов и транзисторов для обеспечения функции ограничения тока для источников питания и других цепей.
Схемы линейного источника питания Праймер и руководство Включает:
Линейный источник питания Шунтирующий регулятор Регулятор серии Ограничитель тока Регуляторы серий 7805, 7812 и 78 **
См. Также: Обзор электроники блока питания Импульсный источник питания Защита от перенапряжения Характеристики блока питания Цифровая мощность Шина управления питанием: PMbus Бесперебойный источник питания
Цепи ограничителя тока являются ключевыми для источников питания, защищая их в случае короткого замыкания или других условий перегрузки.
Ввиду возможного повреждения источника питания в случае перегрузки, почти всегда устанавливаются ограничители тока, и они являются стандартной функцией, встроенной в ИС регулируемых источников питания.
Как следует из названия, схема ограничения тока ограничивает ток от регулируемого источника питания до максимальной величины, определяемой схемой, и, таким образом, можно избежать серьезного повреждения цепей, как источника питания, так и цепи, на которую подается питание. .
Эти схемы больше подходят для линейных источников питания, хотя аналогичные методы измерения могут использоваться в импульсных источниках питания.
Виды ограничения тока
Как и в случае с любой технологией и типом электронной схемы, есть несколько вариантов, из которых можно выбрать. То же самое и с ограничителями тока, используемыми в регулируемых источниках питания.
Существует два основных типа цепи ограничителя тока:
Ограничение постоянного тока: При использовании ограничения постоянного тока выходное напряжение поддерживается по мере увеличения тока до тех пор, пока не будет достигнута точка, в которой достигается максимум.В этот момент ток поддерживается на этом уровне, в то время как напряжение падает с увеличением нагрузки.
Это основная форма ограничения тока, используемая в регулируемых источниках питания. Схема проста и использует всего несколько электронных компонентов, но она не снижает ток в случае короткого замыкания — он поддерживается на максимальном уровне, и это может привести к повреждению схемы.
Один из недостатков заключается в том, что когда начинает действовать ограничение тока, потребляется максимальный ток, но в этот момент выходное напряжение падает, а это означает, что на последовательном транзисторе в регулируемом источнике питания повышается напряжение на нем.Это увеличивает рассеиваемую мощность внутри устройства.
В точке, где выходное напряжение почти равно нулю, протекает максимальный ток, в то время как напряжение на нем — это полное входное напряжение от схем сглаживания и выпрямления. Это не идеально, потому что на этапе проектирования электронной схемы необходимо сделать поправку на это, что потребует, возможно, большего последовательного транзистора, а также дополнительных возможностей теплоотвода, что увеличивает стоимость и размеры регулируемого источника питания.
Обратное ограничение тока: В этом типе ограничения тока, используемом в регулируемых источниках питания, выходное напряжение поддерживается до момента, когда ограничение тока начинает действовать. В этот момент, вместо того, чтобы просто ограничивать ток, он фактически начинает уменьшаться. Таким образом, ток уменьшается с увеличением перегрузки, и тем самым снижается риск повреждения.
Ограничение обратного тока в регуляторе напряжения снижает энергопотребление, потому что по мере увеличения перегрузки ток сокращается и общая потребляемая мощность падает, сохраняя тепловыделение последовательного транзистора в более разумных пределах.
Хотя это немного более сложный подход, ограничение тока обратной связи может быть реализовано с использованием относительно небольшого количества электронных компонентов. Поскольку эта функция обычно встроена в интегральные схемы регулируемого источника питания, дополнительные затраты на использование ограничения обратной связи по сравнению с ограничением постоянного тока не заметны. Соответственно, в этих ИС практически всегда используется ограничение тока обратной связи.
Ограничитель обратной связи усложняет линейный источник питания, поскольку требует большего количества электронных компонентов, чем простой ограничитель постоянного тока.Также существует вероятность состояния, известного как «блокировка», с неомическими устройствами, потребляющими постоянный ток независимо от напряжения питания. Ограничитель тока с обратной связью может также включать временную задержку, чтобы избежать проблемы блокировки.
Две разные формы линейного ограничения тока источника питания, как правило, используются в разных областях, фактический тип, используемый для любого конкретного приложения, выбирается на этапе проектирования электронной схемы проекта.
Базовая схема ограничения постоянного тока
Существует ряд схем, которые можно использовать для ограничения постоянного тока для защиты источника питания, но в одной из простейших схем используются всего три электронных компонента: два диода и резистор.
Простой регулируемый источник питания с ограничением тока
В схеме ограничителя тока источника питания используется чувствительный резистор, включенный последовательно с эмиттером выходного проходного транзистора. Два диода, помещенные между выходом схемы и базой проходного транзистора, обеспечивают действие по ограничению тока.
Когда схема работает в нормальном рабочем диапазоне, на последовательном резисторе присутствует небольшое напряжение. Это напряжение плюс напряжение база-эмиттер транзистора меньше, чем падение на двух диодных переходах, необходимое для включения двух диодов, чтобы они могли проводить ток.Однако по мере увеличения тока увеличивается и напряжение на резисторе.
Когда оно равно напряжению включения диода, напряжение на резисторе плюс падение на переходе база-эмиттер для транзистора равняется двум падениям на диоде, и в результате это напряжение появляется на двух диодах, которые начинают проводить. Это начинает понижать напряжение на базе транзистора, тем самым ограничивая ток, который может потребляться.
Схема этого диодного ограничителя тока для линейного источника питания особенно проста, и, соответственно, конструкция электронной схемы также очень проста.
Значение последовательного резистора можно рассчитать так, чтобы напряжение на нем возрастало до 0,6 В (напряжение включения кремниевого диода) при достижении максимального тока. Однако всегда лучше убедиться, что есть некоторый запас, ограничивая ток от простого регулятора источника питания до достижения абсолютного максимального уровня.
Двухтранзисторный линейный стабилизатор питания с ограничением тока
Та же самая простая диодная форма ограничения тока может быть включена в схемы линейного источника питания, которые используют обратную связь для измерения фактического выходного напряжения и обеспечения более точно регулируемого выходного сигнала.Если точка измерения выходного напряжения берется после резистора измерения последовательного тока, то падение напряжения на нем можно скорректировать на выходе.
Схема линейного источника питания с обратной связью и ограничением тока
Схема ограничения тока обратной связи транзистора
Схема ограничения тока обратной связи обеспечивает гораздо лучшую производительность, чем обычная схема ограничения постоянного тока, используемая в более основных приложениях источника питания.
Транзисторный линейный стабилизатор источника питания с ограничением тока обратной связи
В схеме обратной связи используется еще несколько электронных компонентов, в том числе транзистор и несколько резисторов, но она обеспечивает гораздо лучшую защиту источника питания и схемы, на которую подается питание.
Схема работает, потому что по мере увеличения нагрузки возрастающая пропорция напряжения между эмиттером и землей падает на резисторе R3 — по мере уменьшения нагрузки эффект делителя потенциала означает, что большее напряжение падает на R3.
Достигнута точка, когда транзистор Tr3 начинает включаться. Когда это происходит, он начинает ограничивать ток.
Если сопротивление нагрузки становится меньше, тогда напряжение на R3 увеличивается, включает Tr3 больше, и это дополнительно снижает ток, уменьшая уровень подаваемого тока.
Есть несколько уравнений, которые можно использовать для определения ключевых значений схемы, чтобы обеспечить требуемый максимальный ток для линейного регулятора напряжения, а также уровень обратного тока при коротком замыкании.
Для максимального тока от линейного регулятора напряжения:
Imax = 1R3 ((1 + R1R2) VBE + R1R2Vreg)
Для тока короткого замыкания линейного регулятора напряжения:
Отношение максимального тока к току короткого замыкания:
ImaxISC = 1 + (R1R1 + R2) VregVBE
Где:
I _max = максимальный ток регулятора напряжения до ограничения тока
В _BE = напряжение, при котором транзистор начинает включаться — обычно 0.6V
V _reg = выходное регулируемое напряжение
I _SC = ток, обеспечиваемый при коротком замыкании.
Ввиду того факта, что точка считывания регулятора находится после резистора считывания тока, любое падение напряжения на резисторе не повлияет на выходное напряжение цепи, поскольку оно будет компенсироваться регулятором. (Это предполагает, что на последовательном транзисторе имеется достаточное напряжение для его правильной регулировки.) Таким образом, резистор измерения тока не вызовет никакого снижения выходного напряжения схемы регулятора источника питания.
Схема ограничителя тока источника питания может быть включена в различные схемы с использованием транзисторов и полевых транзисторов в качестве последовательного элемента. Операционные усилители могут быть использованы в качестве дифференциальных усилителей с получением требуемого напряжения опорного диска для выходных устройств.
Основная проблема с обратным ограничением тока заключается в том, что оно не всегда хорошо работает с нелинейными нагрузками. Например, если бы он управлял лампой накаливания, где сопротивление в холодном состоянии намного ниже, чем в горячем, регулятор напряжения с ограничителем тока обнаружит очень низкое сопротивление и войдет в откидную панель, не допуская лампа для нагрева и запуска.Индуктивные нагрузки могут вызывать аналогичные проблемы — двигатели и т. Д. Имеют большой пусковой ток. Это означает, что базовое ограничение тока обратной связи в большинстве случаев не подходит для этих типов нагрузки.
Ограничение тока — ключевая особенность всех источников питания. Поскольку электронные устройства остаются включенными почти постоянно и часто остаются без присмотра, функции безопасности, такие как ограничение тока, имеют важное значение в линейных источниках питания, а также в импульсных источниках питания.
К счастью, ограничение тока легко реализовать, оно не требует включения многих дополнительных электронных компонентов, а если оно содержится в интегральной схеме, дополнительные затраты не заметны.
Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Вернуться в меню «Конструкция схемы».

Параметр	Пояснение
Регулировка нагрузки	Процент, представляющий собой изменение напряжения при заданном изменении выходного тока
Линейное регулирование	Процент.изменение выходного напряжения для данного изменения входного напряжения
Падение напряжения	Минимальный перепад напряжения между входом и выходом, прежде чем регулятор перестанет поддерживать приемлемую производительность
Максимальное входное напряжение	Абсолютное максимальное напряжение, которое может быть приложено к входной клемме регулятора относительно земли
Подавление пульсаций	Выражается в дБ, отношение входной пульсации (от нерегулируемого источника постоянного тока) к выходной пульсации
Шум	Если указано, количество случайных (тепловых) шумов, присутствующих в регулируемом выходном постоянном напряжении.
Переходная характеристика	Обычно отображается графически, показывает мгновенную производительность с изменениями линейного напряжения или тока нагрузки

схема и инструкция. Регулятор постоянного тока

Схема простого регулятора

Устройства постоянного тока

Модели переменного тока

Как сделать регулятор для паяльника?

Приборы для зарядного устройства

Применение симисторных регуляторов

Регуляторы для активной нагрузки

Как сделать фазовую модель регулятора?

Устройство импульсного регулятора

Модели с плавным пуском

Симисторный регулятор мощности своими руками

Как работает симистор?

Можно ли сделать самому?

Схема регулятора

Как работает устройство

Особенности схемы регулятора

Подготовительные работы

Сборка регулятора

Электронный регулятор напряжения бортовой сети авто

регуляторы напряжения и тока

ИС линейного стабилизатора тока — STMicroelectronics

Регулируемые блоки питания

Регуляторы напряжения серии Simple

Рис. 2.2.1 Регулятор Simple Series

Рис. 2.2.2 Рабочая область стабилитрона

Рис. 2.2.3 Серийный регулятор с усилителем обратной связи и ошибки

Обратная связь и усиление ошибки.

.

Рис. 2.2.4 Принципиальная схема для Рис. 2.2.3

Цепи защиты

Защита от перегрузки по току (ограничение тока)

Фиг.2.2.5 Регулятор серии с защитой от сверхтока

Рис. 2.2.6 Регулятор серии с защитой от перегрузки по току и перенапряжения

Защита от перенапряжения.

Работа цепи лома.

LM334 Схемы постоянного тока Учебное пособие

Как модифицировать SMPS для регулируемого выхода тока и напряжения

Что такое SMPS

Функция оптопары в SMPS

Регулируемый ток Модификация SMPS

Резисторы Ra … Rd могут быть рассчитаны по следующей формуле:

Преобразование фиксированного ИИП в ИИП переменного напряжения

Что такое шунтирующий регулятор

Процедуры:

Идентификация оптопары

ОБНОВЛЕНИЕ

Цепи ограничителя тока источника питания »Электроника

Методы и схемы ограничителей тока с использованием диодов и транзисторов для обеспечения функции ограничения тока для источников питания и других цепей.

Виды ограничения тока

Базовая схема ограничения постоянного тока

Двухтранзисторный линейный стабилизатор питания с ограничением тока

Схема ограничения тока обратной связи транзистора

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
