Сварочный инвертор своими руками: конструкция, характеристики

Домашнее хозяйство требует наличия определенных инструментов. Сварочные работы производятся с использованием инвертора, который широко востребован в обиходе. Изготовить сварочный инвертор своими руками не составит особого труда и финансовых вложений, достаточно иметь небольшие познания электрики, чтения чертежей. Качественный инвертор на рынке стоит не малых денег, а более доступные аналоги могут не соответствовать требуемым параметрам.

Характеристики самодельного инвертора и материалы для его сборки

Для эффективной работы устройства понадобиться использовать качественные материалы. Некоторые части возможно применить от старых блоков питания или найти на разборках радиодеталей. Основные технические характеристики устройства:

• Потребляемое напряжение составляет 220 Вольт.
• На входе сила тока не менее 32 ампер.
• Сила тока, производимая аппаратом – 250 А.

Схема сборки сварочного инвертора

Основная схема сварочного инвертора состоит из блока питания, дросселей, силового блока. Для изготовления устройства понадобятся инструменты и детали:

• Комплект отверток для демонтажа и дальнейшей сборки.
• Паяльник, необходим для соединения электронных элементов.
• Нож и полотно по металлу для изготовления правильной формы конструкции.
• Кусок металла толщиной 5-8 мм для формирования корпуса.
• Саморезы или болты с гайками для крепления.
• Платы для электронных схем.
• Медные изделия в виде проводов, служат для обмотки трансформатора.
• Стеклоткань либо текстолит.

В домашнем обиходе пользуется популярностью самодельный сварочный инвертор однофазного типа, сделанный своими руками.

Сварочный инвертор однофазного типа

Такой инвертор питается от бытовой сети 220 В, бывают случаи, когда необходимо изготовить устройство, питание которого происходит от трехфазной сети 380 В. Такие аппараты отличаются повышенной эффективностью и мощностью, используются при массовых работах.

Что нужно для сборки инвертора

Основной задачей сварочного инвертора является преобразование силы тока, достаточной для использования в хозяйстве. Работа электродом производится на расстоянии 1 см для получения прочного шва. Изготовление самодельного сварочного инвертора происходит по плану, в соответствие со схемой.

Первично изготавливается блок питания, для его составляющих понадобиться:

• Трансформатор, имеющий сердечник из ферритного материала.
• Обмотка трансформатора с минимальным количеством витков – 100 шт., сечением 0,3 мм.
• Вторичная обмотка изготавливается из трех частей, внутренняя состоит из 15 витков с сечением провода 1 мм, средняя с таким же количеством витков сечением 0,2 мм, наружный слой 20 завитий диаметром не менее 0,35 мм.

Самодельный инвертор необходимо изготавливать в соответствие с требуемыми характеристиками. Для стабильной, устойчивой к перепадам напряжения работы, обмотки используются на полной ширине каркаса. Алюминиевые провода не способны обеспечить достаточную пропускную способность дуги, имеют нестабильный теплоотвод. Качественный аппарат изготавливается с медной шиной.

Изготовление трансформатора и дросселя

Основной задачей трансформатора является преобразование напряжения высокочастотного тока при достаточной его силе. Сердечники могут быть использованы модели Ш20×208, в количестве двух штук. Зазор между деталями возможно обеспечить своими руками, используя обычную бумагу. Обмотка производится своими руками, медной полосой шириной 40 мм, толщина должна быть не менее 0,2 мм. Теплоизоляция достигается с использованием термоленты кассового устройства, она демонстрирует хорошую износостойкость и прочность.

Как сделать трансформатор для инвертора

Использование медного провода при обмотке сердечника недопустимо, т.к. он вытесняет силу тока на поверхность устройства. Для отвода излишнего тепла используется вентилятор или кулер от компьютерного блока питания, а также радиатор.

Инверторный блок отвечает за пропускную способность электрической дуги путем использования транзисторов и дросселей.

Для стабильного хода процесса сварки рекомендуется использовать несколько транзисторов в параллельной цепи, чем один более мощный элемент.

За счет этого происходит стабилизация тока на выходе, при процессе инверторной сварки своими руками, устройство издает меньше шума.

Самодельный дроссель

Конденсаторы, соединённые последовательно отвечают за несколько функций:

• Резонансные выбросы минимизируются.
• Потери ампер из-за конструктивных особенностей транзисторов, которые открываются намного быстрее, чем закрываются.

Самодельный трансформатор как основа для инвертора

Трансформаторы сильно нагреваются, за счет большого объема проходящего тока. Для контроля температуры используются радиаторы и вентиляторы. Каждый элемент монтируется на радиаторе из теплоотводящего материала, если имеется возможность установить один мощный кулер, то это сократит время сборки и упростит конструкцию.

Конструкция сварочного аппарата

Основой для аппарата является корпус, возможно использовать системный блок от компьютера формата АТХ, рекомендуется поискать на разборках более старые модели, так как металл использовался толще и качественнее. Также подходит металлическая канистра, при этом случае необходимо вырезать отверстия для вентиляции, установить дополнительные крепления.

Устройство сварочного инвертора

Ферритовый материал используется для обмотки трансформатора блока питания своими руками. Намотка проволоки на сердечник производится по всей ширине, это даст возможность улучшить производительность устройства, устранить перепады напряжения. Медная проволока применяется в самодельном сварочном инверторе, марки ПЭВ-2, стеклотканью изолируется первичная обмотка.

Функция силового блока состоит в понижении силы тока.

Трансформаторы устанавливаются с зазором, между ними прокладывается газетная бумага. Витки наматываются своими руками в несколько слоев первичной обмотки, затем в три слоя накладывается вторичная обмотка. Для защиты от короткого замыкания используется прокладка, не пропускающая ток.

Для предостережения от короткого замыкая отводятся силовые проводники в разные стороны, для охлаждения используют вентилятор.

Как настраивать работу инвертора

Сборка сварочного инвертора не требует особых усилий при наличии необходимых инструментов, материалов. Расходы на изделие, выполненное своими руками минимальны за счет использования не дорогих изделий.

Настройка устройства для правильной работы зачастую требует помощи специалистов, но ее можно выполнить своими руками при соблюдении требований.

1. Напряжение подается на инверторную плату, вентилятор охлаждения в первую очередь. Такой подход исключит перегрев системы и заблаговременный выход из строя.
2. На зарядку силовых конденсаторов отводится немного времени, после этого производится замыкание резистора в цепи. Проверка реле происходит на выходе из резистора, напряжение должно соответствовать нулевому показателю. Токоограничивающий резистор необходим для безопасного использования инвертора, без его применения может произойти возгорание аппарата.
3. Осциллографом измеряется поступающие импульсы тока на трансформатор, соотношение должно быть 66 к 44 процентам.
4. Процесс сварки инвертором, сделанным своими руками проверяется вольтметром, подключенным к оптрону на выходе его усилителя.
5. К выходному мосту подается напряжение силой 16 вольт, для этого используется подходящий блок питания. При работе на холостом ходу, потребляемый ток составляет около 100 мА.

Проверка производится с кратковременных процессов сварки. При выполнении сварки до 10 секунд необходимо контролировать температуру инвертора, если трансформаторы не сильно нагрелись, возможно постепенно увеличивать режим работы.

Проверка соединений инвертора мультиметром

Использование сварочного инвертора, изготовленным своими руками подразумевает выход устройства из строя. Для диагностики необходимо своими руками вскрыть корпус аппарата, проверить напряжение на входе. Распространённой проблемой является выход из строя блока питания, за счет недостаточного охлаждения или некачественных материалов, используемых при продолжительной работе. Также следует визуально осмотреть соединения и проверить их мультиметром. При случаях выхода из строя термодатчика либо предохранителей, необходимо заменить их на новые.

Преимущества и недостатки

Изготовленный своими руками аппарат может использоваться как при домашнем хозяйстве, так и в малых производствах. На первый взгляд конструкция состоит из множества элементов, схема представляется сложной к исполнению своими руками. При выполнении последовательности шагов, использовании качественных материалов, возможно добиться долгосрочной работы при малых затратах. Простой сварочный инвертор стоит на рынке достаточно дорого и не отличается повышенным качеством.

Простой инвертор своими руками

Недостатки заключаются в малом времени продолжительной службы самодельного инвертора. При больших объемах рекомендуется изготовить трехфазный инверторный аппарат своими руками, однако трудно найти источник питания такого типа.

Самый простой сварочный инвертор своими руками

Инвертор представляет собой прибор, который служит для сварки и резки чёрных и цветных металлов, а также нержавеющей стали. Основным его преимуществом является работа от постоянного тока, что позволяет сделать более качественный шов, а также обеспечивает быстрое разжигание и удерживание дуги. Простой сварочный инвертор своими руками имеет небольшие размеры в сравнении с трансформаторным аппаратом. Можно использовать старый корпус от нерабочего инвертора, чтобы упростить себе работу по сборке.

Запчасти для сварочных инверторов имеются в свободной продаже. Однако чтобы правильно их подобрать, нужно обладать некоторыми специальными знаниями.

Сначала не лишним будет заметить, что транзисторы для сварочных инверторов чаще, чем другие детали выходят из строя. Поэтому именно их правильный подбор и высокое качество будут обеспечивать долгосрочную работу прибора.

Сделанный инверторный сварочный аппарат своими руками, снабжён четырьмя ключами, которые состоят из четырёх параллельных транзисторов, прикреплённых к обособленным радиаторам.

Транзисторы крепятся с помощью термопасты, которая служит также для отвода тепла от этого элемента.

Принципы выбора транзисторов

1. Расчёт мощности

Перед тем, как начать собирать простой сварочный инвертор своими руками, необходимо правильно рассчитать его мощность. Для этого надо умножить необходимую силу тока на напряжение горения электрической дуги.

Например: 160 А х 24 В = 3840 Вт.

Если учесть, что КПД, в среднем, составляет 85%, то перекачиваемая транзисторами мощность будет составлять 4517 Вт.

Теперь, зная данную величину, можно просчитать силу тока, которую транзисторы должны коммутировать во время работы инвертора. Для этого надо найти частное общей мощности и напряжения сети. То есть:

4517 Вт : 220 В = 20 А.

Для того, чтобы поддерживать 220 В при силе тока в 20 А необходимо установить фильтр с ёмкостью не менее 1000 мкФ. Здесь надо заметить, что имеются два параметра максимального тока при разных температурах (при 200С и при 1000С). Когда через транзисторы для сварочных инверторов проходит большой ток, на них образуется тепло, скорость отвода радиатором которого недостаточна. При этом кристалл будет перегреваться и приведёт к разрушению силового ключа. Значит, надо брать транзисторы, рабочий ток которых при 1000С будет составлять 20 ампер или более.

2. Выбор рабочего напряжения

Собирая инверторный сварочный аппарат своими руками, следует знать, что напряжение на транзисторах не должно быть больше напряжения питания. Это означает, что надо приобретать транзисторы с напряжением, превышающим 400 В.

3. Подбор транзисторов в соответствии с рабочей частотой

Для подобранных выше параметров рабочая частота транзисторов должна быть не менее 100 кГц. Это могут быть IGBT или полевые транзисторы, допустимое напряжение которых составляет 500 вольт. Единственным их неудобством является отсутствие отверстия для крепежа.

4. Время паузы

Для того чтобы IGBT транзисторы нормально функционировали нужна пауза между открытием и закрытием, составляющая приблизительно 1,2 микросекунды. Исключение составляют MOSFET транзисторы, в которых время может равняться 0,5 микросекунды.

Учитывая все вышеперечисленные требования к транзисторам, можно собрать качественный простой сварочный инвертор своими руками. Также для этого нужен набор инструментов и приборов, включающий в себя осциллограф, паяльник, мультиметр, вольтметр и набор отвёрток. Перед началом работы следует внимательно изучить схемы прибора и приобрести все необходимые детали.

Многие фирмы предлагают качественные запчасти для сварочных инверторов. Но в данном сегменте рынка выделяется фирма IR. Специалисты данной компании разработали и выпустили транзисторы типа IRG4PH50UD и IRG4PC50UD, а также полевые транзисторы IRFPS40N50, IRFPS37N50A и IRFPS43N50K.

Они подходят к описанным выше параметрам и являются надёжными элементами, которые обеспечат долгую работу сварочного аппарата даже при частом использовании при условии правильной эксплуатации. Нельзя допускать, чтобы в него попадала металлическая стружка, влага, пыль и другие посторонние предметы. Это может привести к короткому замыканию.

Во время сборки сварочного инвертора следует соблюдать правила по технике безопасности при работе с электрическими приборами.

Самый простой сварочный инвертор своими руками: схема, устройство

Инвертор является достаточно сложным инструментом для сварки, который заслужил в последнее время огромную популярность. Отличные рабочие характеристики обусловлены большим количеством технических узлов, в общей массе составляющей одно устройство. Чтобы добиться высокого качества получаемого шва, надежности работы и хороших технических характеристик мировые производители стараются внедрять новые разработки и делать мощную, но при этом экономичную технику. Но оказывается, что можно сделать самый простой сварочный инвертор своими руками.

Простой сварочный инвертор своими руками

Естественно, что здесь не стоит ожидать высоких современных характеристик от таких устройств. Но вполне возможно создать все самостоятельно, так как все комплектующие для этого находятся в свободном доступе и при наличии полного комплекта и подходящей схемы можно создать недорогую компактную модель. Здесь нужно осуществить правильный подбор, исходя из расчетов мощности и других параметров. Иными словами, все детали должны быть взаимосовместимы друг с другом, как по своему типу, так и по параметрам. К примеру, самой уязвимой частью устройства являются транзисторы, поэтому, к их выбору стоит подходить с особым вниманием.

Преимущества

• Простой сварочный инвертор своими руками обходится значительно дешевле, чем готовые модели сварочных аппаратов;
• При самостоятельной сборке намного легче ремонтировать технику, если с ней случатся какие-либо неполадки;
• Можно самостоятельно регулировать комплектацию, исходя из предпочтений, технических требований и бюджета.

Недостатки

• Простой сварочный инвертор, сделанный своими руками, оказывается не столь надежным в работе, даже в сравнение с бюджетными видами техники;
• На создание аппарата придется потратить значительное количество времени, что не всегда экономически выгодно;
• Здесь отсутствуют дополнительные функции, которые помогут улучшить качество создаваемого шва;
• Техника обладает узким диапазоном регулировки сварочного тока и прочих параметров;
• Как правило, в них присутствуют проблемы с системой охлаждения;
• Корпус создается не столь безопасно, как в заводских моделях, так что использование подобных устройств может оказаться опасным для жизни.

Устройство и схема простого инвертора

Схема простого сварочного инвертора помогает определиться, что именно должно входить в состав устройства. Естественно, что это является не единственным вариантом и возможны замены. Некоторые предпочитают создавать более сложные варианты, основываясь на схемах готовых заводских моделей,  таких как сварочный инвертор Сварог Pro Arc 180 или Ресанта 250, внося свои изменения. Здесь представлена наиболее простая для самостоятельного воплощения схема.

Схема простого инвертора

Методика расчета

Перед тем как начать делать самый простой инвертор сварочный, нужно рассчитать его мощность. Это делается путем умножения силы тока , которой должно обладать устройство, на напряжение, при котором будет гореть дуга. К примеру, для тока в 160 А, который будет возможен на напряжении дуги в 24 В, мощность должна быть 3840 Вт.

Даже простой сварочный инвертор на одном транзисторе может иметь коэффициент полезного действия в 85%. Таким образом, мощность перекачиваемая транзисторами должна составлять 4517 Вт

Исходя из этой величины, можно определить силу тока, коммутируемую транзисторами во время работы. Чтобы это осуществить, следует найти разделить мощность на напряжение в сети. 4517/220 = 20 А.

Чтобы при 20 А можно было поддерживать напряжение в 220 В, в схеме должен присутствовать фильтр емкостью 100 мкФ. Если через транзисторы проходит большой ток, то он начинает нагревать их. Как правило, скорость отвода тепла при помощи радиаторов является недостаточной, а перегревание приведет к разрушению техники. Чтобы избежать подобных неприятностей, транзисторы стоит подбирать с запасом, чтобы их рабочий ток при 1000 градусов Цельсия составлял, как минимум, 20 А.

Простой в повторении и изготовлении сварочный аппарат должен иметь напряжение на транзисторах не более, чем напряжение в источнике питания. Очень важным параметром является частота транзисторов. Для представленных выше параметров подходят изделия с частотой в 100 кГц. Напряжение на них должно быть 500 В. Это могут быть как обыкновенные полевые, так и IGBT транзисторы. Единственной проблемой при их установке является отсутствие специального крепежа.

Чтобы транзистор нормально работал, между его открытием и закрытием должна выдерживаться пауза. Время паузы должно быть около 1,2 мс. Исключением можно считать только транзисторы Mosfet, пауза в которых допускается в 0,5 мс.

Необходимые инструменты и материалы

Для того, чтобы создать простой сварочный инвертор на одном транзисторе, следует иметь следующий набор инструментов:

• Набор отверток;
• Вольтметр;
• Мультиметр;
• Паяльник;
• Осциллограф.

Это основные инструменты, при помощи которых происходит сборка, контроль и измерения. Помимо этого следует иметь еще материалы, которые нужны будут для создания самого аппарата. Для этого понадобятся:

• Резисторы с различным уровнем сопротивления;
• Катушка индуктивности;
• Конденсаторы;
• Оптопара;
• Стабилитрон;
• Выпрямительные диоды;
• Диоды Шоттке;
• Трансформатор с двумя обмотками;
• Реле;
• Подстроечные резисторы;
• Диодный мост;
• Защитные диод;
• Линейный регулятор;
• Вентилятор системы охлаждения;
• Преобразователь переменного тока в постоянный.

Технология изготовления и рекомендации по настройке

Следует подать ток на схему, чтобы проверить, как срабатывает реле замыкания резистора. Далее идет проверка платы ШИМ, есть ли в ней прямоугольные импульсы, которые могут появляться после того, как сработает реле. Если импульсы имеются, то их ширина, в соотношении с нулевой паузой должна составлять 44%.

Нужно убедиться, что напряжение на транзисторах не превышает допустимое, иначе все это может привести к поломке. Затем питание подается на диодный мост, чтобы проверить правильность его изготовления и работоспособности.

Проверка напряжения на транзисторе

Во время настройке нужно убедиться в правильности намотки трансформатора, а также в его корректном подключении и возможности управлять им. Это один из основных элементов, задающих регулировку параметров, но в то же время самый сложный по исполнению за счет наличия обмотки.

Намотанный вручную трансформатор в 100 витков

Техника безопасности

Все процедуры должны производиться только при отключенном электропитании. Каждую деталь желательно измерить заранее, чтобы во время включения она не сломалась из-за перенапряжения. Во время работы следует соблюдать основные правила электробезопасности.

Сварочный инвертор своими руками: схемы и порядок сборки

Инверторные сварочные аппараты получили широкое применение в строительной сфере благодаря их высокой производительности и небольшому весу. Однако не каждый может позволить себе такой инструмент. Единственный выход — сделать сварочный инвертор своими руками. В интернете существует множество схем таких устройств. Многие из них отличаются сложностью и высокими затратами, но есть и бюджетные модели.

Общие сведения о сварочном инверторе

Традиционные сварочные аппараты имеют достаточно низкую цену, легкую ремонтоспособность, однако очень существенный недостаток не только их вес, но и зависимость от напряжения. Ввод электронного счетчика ограничен мощностью от 4 до 5 кВт. Для сварки толстого металла аппарат потребляет значительную мощность и зачастую выполнение работ становится невозможным. На смену им пришли инверторные сварочные аппараты.

Назначение и особенности функционирования

Применяется для проведения сварочных работ в домашних условиях, а также на предприятиях, обеспечивает стабильное горение и поддержание сварочной дуги, используя ток высокой частоты (отличной от 50 Гц).

Сварочный инвертор является обыкновенным импульсным блоком питания, работа которого основана на следующих принципах:

1. Входное напряжение (сетевое питание сварочного инверторного аппарата 220 В переменного тока) преобразуется в постоянное.
2. Постоянный ток преобразовывается в высокочастотный переменный.
3. Происходит процесс преобразования напряжения путем его снижения.
4. Выпрямление тока и преобразование для сварочных работ с сохранением частоты.

Благодаря этим моментам происходит снижение массы и габаритов аппарата. Для того чтобы собрать инверторную сварку своими руками необходимо знать принцип работы этого аппарата.

Принцип работы оборудования

В предыдущих моделях основным элементом являлся огромный мощный силовой трансформатор, позволяющий получать во вторичной обмотке мощные токи, необходимые для сварочных работ. Для получения такой силы тока необходимо использовать провод большим диаметром, что сказывается на весе сварочного аппарата.

С изобретением импульсного блока питания решить проблему с массой и размерами оказалось проще, ведь размеры и вес самого трансформатора снижаются в несколько десятков или сотен раз. Например, при увеличении частоты в 6 раз можно снизить габариты трансформатора в 3 раза. Это приводит к значительной экономии материала.

Благодаря мощным ключевым транзисторам, применяемым в инверторной схеме, происходит переключение с частотой от 50 до 80 кГц. Эти транзисторы работают только от постоянного напряжения.

Как известно из курса физики, для получения постоянного напряжения применяется простейший полупроводниковый прибор — диод. Диод пропускает ток в одном направлении, отсекая отрицательные значения синусоидального напряжения. Но применение одного диода приводит к большим потерям, поэтому применяется группа, состоящая из мощных диодов, которая называется диодным мостом.

На выходе диодного моста получается постоянное пульсирующее напряжение. Для получения нормального постоянного напряжения применяется конденсаторный фильтр. После этих преобразований на выходе фильтра появляется напряжение постоянного тока свыше 220 В.

Блок, состоящий из выпрямительного моста и фильтрующих элементов, называется блоком питания (БП).

БП служит источником питания инверторной схемы. Транзисторы подключены к понижающему трансформатору, который является импульсным и работает на частотах в диапазон от 50 до 90кГц. Мощность такого трансформатора примерно такая же, как и у его огромного собрата — сварочного силового трансформатора.

Модернизация такого прибора становится более легкой, потому что благодаря его размерам и массе, появляется дополнительные возможности по увеличению стабильности работы сварочного аппарата.

Существует огромное количество изготовления самодельных сварочных инверторов, схемы которых разнообразны по функциональности и способам монтажа. Разберем каждую из самодельных моделей подробно.

Изготовление резонансного инвертора

За основу необходимо использовать блок питания компьютера форм-фактора AT, от которого потребуется кулер и радиаторы. Детали берутся из элементарной базы мониторов и телевизоров, в противном случае, если их нет, то покупаются на рынке. Все компоненты имеют низкую стоимость.

Рекомендации по изготовлению:

1. Для упрощения схемы ШИМ полностью исключить, так как потребуется стабилизированное напряжение, получаемое задающим генератором.
2. Использовать стабилитроны KC213 для предотвращения выхода из строя транзисторов.
3. Для снижения наводок и помех необходимо монтировать рядом с трансформатором силовые транзисторы высокочастотного типа.
4. Дорожки для силового моста и силового блока на плате из толстого текстолита (не менее 4 мм) необходимо сделать шире (протекают токи до 30 А) и залудить тугоплавким припоем (не менее 2 мм).
5. Кабель питания использовать не менее 3 квадратов.
6. Использовать двойную изоляцию (несгораемые слюдяные или стекловолоконные кембрики) для высоковольтных цепей.
7. Дроссель должен быть без металлического кожуха.
8. Хорошая постоянная вентиляция.
9. Силовые диоды (выходные) необходимо защитить от пробоя с помощью RC-цепочки.

После чего необходимо определиться с параметрами инверторной сварки своими руками. А также возможно использовать и такие характеристики:

1. Выходной ток нагрузки: от 5 до 120 А.
2. Напряжение (при холостом ходе): 90 В.
3. Продолжительность нагрузки может изменяться. Все зависит от диаметра электрода: 2 мм = 100%, 3 мм = 80%. Необходимо учесть влияние высокой температуры.
4. Входная сила тока: около 10А.
5. Приблизительная масса: около 3 кг.
6. Должен присутствовать регулятор силы тока при сварке.
7. Тип вольт-амперной характеристики, обеспечивающей работу в полуавтоматическом режиме: падающая.

Схема оборудования

Основная часть — задающий генератор собран на микросхеме SG3524, которая применяется во всех источниках бесперебойного питания. Инвертор обладает низкой потребляемой мощностью около 2,5 кВт, благодаря чему, возможно применение в квартире.

Трансформатор необходимо собрать на сердечниках типа Е42, который применяется в старых ламповых мониторах. Для изготовления необходимо примерно 5 штук таких трансформаторов.

Еще один трансформатор следует использовать для дросселя. Остальные элементы индуктивности собираются из сердечника типа 2000НМ. Диоды и транзисторы необходимо установить на радиаторы с термопастой КТП-8 или другого типа. Напряжение холостого хода примерно равно 36 В с длинной дуги от 4 до 5 мм, что позволяет работать с ним начинающим строителям. Выходные кабели следует уложить в ферритовые трубки или кольца из феррита блока питания.

Конструктивной особенностью схемы является возникновение максимального тока в I обмотке во время резонанса.

Схема 1 — Схема сварочного резонансного инвертора

Благодаря малому весу и габаритам появляется возможность модернизировать аппарат.

Предотвращение залипания электрода

Для этого случая применяется транзистор IRF510, являющиеся полевым. Кроме того, он обеспечивает еще плавный пуск и прерывание входа на микросхеме SG3524:

1. При высокой температуре срабатывает термодатчик.
2. Отключение при помощи тумблера.
3. Блокировка при КЗ (коротком замыкании).

Простой сварочный прибор

Эта модель рассчитана на напряжение 220 В и ток величиной в 32А, после преобразования его величина достигнет 280А. Такого значения вполне достаточно для прочного шва на расстоянии до 1,5 сантиметра.

Схема и комплектующие

Основным элементом является трансформатор, который достаточно тяжело сделать, но вполне реально.

Основные данные:

1. Состоит из ферритового сердечника (7×7 либо 8×8).
2. Первичная обмотка составляет примерно 100 витков и ее диаметр 0,3 мм.
3. Вторичные обмотки — 3 штуки: 15 витков и диаметр провода 1 мм; 15 витков — 0,2 мм; 20 витков — 0,35 мм.
4. Материалы для трансформатора: медные провода соответствующего диаметра, стеклоткань, текстолит, электротехническая сталь (для железняка), хлопчатобумажный материал.

Для четкого понимания принципа работы необходимо внимательно изучить схему основных узлов.

Рисунок 1 — Структурная схема инверторного сварочного аппарата

Пояснение к схеме:

1. Сетевой выпрямитель, выполняющий преобразования переменного напряжения в постоянное.
2. Сетевой фильтр сглаживает пульсации.
3. Преобразователь частоты выполняется на транзисторах.
4. Высокочастотный сварочный трансформатор участвует в преобразовании напряжения.
5. Силовой выпрямитель осуществляет выпрямление тока в постоянный заданной частоты.
6. Управление преобразователем частоты выполнено в виде регулятора для выставления режима работы.

Блок питания и силовая часть

Блок, состоящий из трансформатора, выпрямителя и фильтра (или системы фильтров) выполняется отдельно от силовой части.

Схема 2 — Принципиальна схема БП

Проводники (длиной не более 15 см) для управления затворками транзисторов необходимо припаивать поближе к последним, причем проводники соединяются попарно между собой, сечение их не играет роли.

Основой силового блока является понижающий трансформатор с сердечником Ш20×208 2000 нм, причем II обмотка наматывается в несколько слоев провода, изоляция которого не повреждена. На вторичку необходимо мотать следующим образом, изолируя слои: 3 слоя, а затем прокладка-фторопласт, затем опять 3 слоя и снова прокладка-фторопласт. Это делается для увеличения сопротивляемости перегрузкам. После чего на II обмотку поставить конденсатор не меньше 1000 В.

Для обеспечения циркуляции воздуха между слоями обмоток необходимо собрать на ферритовом сердечнике трансформатор тока, подключенный к плюсу, и его сердечник следует обмотать термобумагой (кассовая лента). Выпрямительные диоды прикрепить на радиатор.

Схема 3 — Силовая часть инвертора

Инверторный блок и охлаждение

Основным предназначением инверторного блока является процесс преобразования постоянного в переменный высокочастотный ток. Применяются для этого мощные транзисторы, хотя в некоторых случая возможна замена более мощного на 2 или более транзисторов средней мощности.

Немаловажным элементом всего устройства является достаточно хорошее охлаждение. Для этого следует использовать кулера с компьютерной техники, но не следует ограничиваться одним, ведь необходимо обеспечить достаточное охлаждение для силовой схемы, радиаторы которой служат для отвода тепла, но это тепло необходимо рассеивать. Для полной защиты необходимо вмонтировать термодатчик (устанавливается на нагревательном элементе), благодаря которому будет размыкаться питание от сети.

Пайка, настройка и проверка работоспособности

Ключевым фактором является пайка, ведь при правильном размещении деталей зависит размер всего изделия и возможность оптимального охлаждения. Диоды и транзисторы устанавливают на встречном направлении друг к другу. Входная цепь расчитывается с запасом, примерно на 300 В.

Для настройки функционирования необходимо подключить широтно-импульсный модулятор к 15 В для запитки кулера. Реле включается вместе с резистором R11 и должно выдавать 150мА.

После проведенных манипуляций необходимо приступить непосредственно к проверке работоспособности устройства:

1. Запитать прибор от сети.
2. Задать высокие показатели тока.
3. Сверить показания по осциллографу: в нижней петле напряжение около 500 В, но не более 550. При правильной сборке значение этого напряжение будет не менее 350 В.
4. Отсоединить осциллограф и отключить инвертор. Подготовить электроды.
5. Начинать производить сварочные работы и следить за трансформатором, если он закипает, то еще раз перебрать схему.
6. После 3−4 швов радиаторы нагреваются. Для охлаждения необходимо дать остыть прибору, не выключая его из сети (охлаждение выполнит свою функцию).

Если эта схема показалась очень сложной, то рассмотрим схему совсем простого устройства.

Простейшее инверторное устройство для сварки

Модель этого агрегата является очень простой и бюджетной. Собрать ее несложно благодаря простой принципиальной схеме.

Процесс всей сборки можно разделить на этапы, кроме того, необходимо собрать все детали, материалы:

1. Намотка трансформатора включает в себя: намотку медной жести 4 см и диаметром 0,3 мм, прокладки из бумаги для кассового аппарата или лакоткань, используя при повторной обмотке 3-и полоски, причем нужно и изолировать их. Вместо медной жести можно применить провод, состоящий из нескольких жил диаметром до 0,7 мм (I — 100 витков, II — 15, II — 15 II — 20).
2. Монтируется кулер.
3. Основа аппарата для сварки подсоединяется к трансформатору, состоящей из диодов, транзисторов.
4. Конденсаторы необходимы для ликвидации резонансных выбросов.
5. Необходимо использовать снабберы для рассеивания мощности (свв-81 и к78−2).
6. Установить все элементы на гетинаксовую плату, исходя из конфигурационных размеров.
7. Вывести светодиоды и переменный резистор (ручку) на панель настройки и индикации.
8. Поместить все это в корпус.

Схема 4 — Схема самого простого сварочного инвертора своими руками

После сборки аппарат необходимо настроить и произвести диагностику при первом запуске для выявления погрешностей работы.

Настройка инвертора:

1. Подключение 15 В к ШИМ.
2. Подключить реле после зарядки конденсаторов для замыкания резистора. При использовании напрямую существует вероятность взрыва!
3. При холостом ходе сила тока моста должна быть менее 100мА.
4. Проверка корректности установки фаз трансформатора, использовав осциллограф в 2-а луча. Выставить частоту ШИМ 55кГц и в этом случае напряжение не должно превышать 330 В.
5. Для определения частоты самого аппарата стоит снизить частоту ШИМ постепенно до тех пор, пока на IGBT не появится заворот, зафиксировав этот показатель (разделить на 2 и прибавить частоту насыщения). Это и есть рабочее колебание частот трансформатора.
6. Потребление моста 150мА.
7. Трансформатор не должен сильно шуметь, если шумовые эффекты имеются, то обратить внимание на полярность.
8. Повышать плавно ток инвертора переменным резистором. При этом показания осциллографа не превышают 550 В. Оптимальным является 340 В.
9. Начать сварку с 5 секунд и постепенно увеличить время. Варить не более 3 минут, давая остыть аппарату.

Таким образом, собрать инвертор для сварки можно и своими руками. Необязательно использовать сложные схемы, ведь радиолюбители нашли оптимальное решение в бюджетном варианте. А уровень сложности схем варьируется от достаточно сложных до простых. Для сборки сварочного инвертора своими руками необязательно покупать дорогие детали, а можно использовать подручные средства.

Сборка самого простого сварочного инвертора своими руками, схемы и рекомендации

Сделать сварочный инвертор своими руками – задача вполне посильная даже для человека, поверхностно знакомого с электроникой.

Главное, понимать, как работает устройство, и чётко следовать инструкциям. Многие думают, что самодельные приборы не позволят им проводить эффективные сварочные работы.

Однако правильно сделанный инвертор не только будет работать не хуже серийного, но и поможет вам сэкономить кругленькую сумму.

Что понадобится для сборки инвертора

Для того чтобы создать самый простой сварочный инвертор самостоятельно, вам понадобятся:

• паяльник;
• слюда;
• термобумага;
• тонкий лист бумаги;
• запчасти для создания электросхемы;
• отвёртки;
• нож;
• крепёжные элементы с резьбой;
• ножовка по металлу;
• текстолит.

Всё это вам стоит подготовить, чтобы собрать сварочный инвертор, схема такого устройства будет включать:

• драйверы силовых ключей;
• блок питания;
• силовой блок.

При такой сборке инвертор будет иметь следующие характеристики:

• потребляемое напряжение — 220 В;
• сила тока на входе — 32 А;
• сила тока на выходе 250 А.

Создание блока питания

Очень важно правильно сделать трансформатор для блока питания. Он будет обеспечивать подачу стабильного напряжения. Трансформатор мотается на феррите шириной 7х7, всего формируется 4 обмотки:

• первичная (100 витков провода диаметром 0,3 мм)
• первая вторичной (15; 1 мм)
• вторая вторичной (15; 0,2 мм)
• третья вторичной (20; 0,3 мм)

Для начала нужно выполнить первую обмотку и изолировать её стеклотканью. На нее нужно намотать слой экранирующего провода, его витки следует располагать в том же направлении, что и витки самой обмотки.

Таким же образом выполняйте и остальные обмотки, не забывая изолировать их друг от друга.

Главная задача инвертора — преобразовывать переменный ток в постоянный. Для этого используются диоды, установленные по схеме «косого моста» . Также необходимо подобрать подходящие резисторы для электроцепи .

По этой схеме стоит собирать этот блок:

В такой схеме диоды сильно нагреваются, поэтому их просто необходимо монтировать на радиаторах. Как радиаторы можно использовать охлаждающие элементы от различных устройств. Крепите диоды на два радиатора, верхнюю часть через слюдяную прокладку к одному, нижнюю через термопасту ко второму.

Выводы диодов следует направить в ту же сторону, что и выводы транзисторов. Соединяющие их провода должны быть не длиннее пятнадцати сантиметров. С помощью сварки прикрепите на корпус лист металла между блоком питания и инверторным блоком.

Сборка силового блока

Силовой блок снижает напряжение тока, но увеличивает его силу. Его основой тоже является трансформатор. Для него нужны 2 сердечника шириной 20х208 2000 нм. Обматывать такой трансформатор нужно медной полосой шириной в 40 мм и толщиной в четверть миллиметра. Для обеспечения термоизоляции каждый слой обматывайте износоустойчивой термобумагой. Вторичную обмотку формируйте из трёх медный полос, изолируемых с помощью фторопластовой ленты.

Распространённой ошибкой является создание обмотки понижающего трансформатора из толстой проволки. Этот трансформатор работает с высокочастотным током, поэтому оптимально будет использовать широкие проводники.

Инверторный блок

Любой инвертор должен преобразовывать постоянный ток. Для выполнения этой функции используются открывающие и закрывающие трансформаторы с высокой частотой.

Вот схема этого блока:

Схема этого блока не так проста, как предыдущая. А всё из-за того, что эту часть стоит собирать на основе нескольких мощных трансформаторов. Это позволит сбалансировать частоту, а также значительно снизит уровень шума при сварочных работах.

Чтобы свести к минимуму резонансные выбросы трансформатора и снизить потери в транзисторном блоке, в эту схему добавлены соединённые последовательно конденсаторы.

Охлаждение

Аппарат сильно нагревается при инверторной сварке, поэтому вам нужно сделать систему охлаждения. Перенагревание может привести даже к выходу всего устройства из строя, поэтому, кроме радиаторов, используются вентиляторы. Мощный вентилятор сможет охладить всю систему, его следует устанавливать напротив понижающего трансформатора. Если вы используете вентиляторы малой мощности, то вам понадобится около 6 штук.

Не забудьте установить на самый нагревающийся радиатор термодатчик, который сработает в случае перегрева и выключит всю систему. Также установите заборщики воздуха, это позволит вентиляции работать лучше.

Сборка конструкции

Для финальной сборки вам нужен будет качественный корпус. Вы можете либо купить его, либо самостоятельно собрать, используя тонкие листы металла. Транзисторные блоки закрепляйте с помощью скоб.

Используя текстолит, создайте электронные платы. Во время монтажа магнитопроводов сделайте между ними зазоры для циркуляции воздуха.

Вам нужно будет приобрести и установить на ваш инвертор ШИМ-контроллер, который будет стабилизировать силу и напряжение тока. Также на лицевой части инвертора закрепите элементы управления: тумблер для включения/выключения устройства, сигнальные светодиоды, зажимы для кабелей и ручку переменного транзистора.

Проверка инвертора на работоспособность

Сделать инвертор своими руками, конечно, важно, но также важно правильно провести его диагностику. Для начала подайте небольшой ток в 15 В на ШИМ-контроллер и вентилятор. Таким образом вы проверите работоспособность контроллера и не допустите перегрева при тестах.

После заряда конденсаторов подавайте ток на реле, отвечающее за замыкание резистора. Ни в коем случае не подавайте ток напрямую — может произойти взрыв. Проверьте, замкнулся ли резистор, после того как реле сработает. Также при его срабатывании на плате ШИМ сформируются прямоугольные импульсы, поступающие к оптронам. Точно так же проверьте правильность сборки диодного моста.

Для проверки правильности подключения фаз трансформатора используйте двухлучевой осциллограф. Один луч присоедините к первичной обмотке, второй — ко вторичной. Фазы импульсов должны получиться одинаковыми. Ориентируйтесь по шумам осциллографа, это поможет вам определиться, как вам нужно доработать схему агрегата.

Не забудьте проверить время беспрерывной работы инвертора. Начните с 10 секунд и постепенно повышайте время до 20 секунд и одной минуты.

Проводите диагностику сварочного инвертора время от времени и не забывайте о его обслуживании. Ведь только при должном уходе он прослужит вам долго.

Сварочный инвертор своими руками: схема сборки и описание

Сварочный инвертор, изготовленный своими руками, по функциональности и производительности ничуть не уступает своему заводскому аналогу. При этом, обойдется совсем недорого. Мы расскажем, как собрать самодельный аппарат пошагово.

Сварочное оборудование инверторного типа используется в мастерской и мобильными бригадами. Отличается малым весом и габаритами, высоким качеством сварного шва. Домашнему мастеру тоже не помешает свой аппарат, покупать который часто не по карману. В таком случае можно собрать сварочный инвертор своими руками. Даже самая простая схема позволит работать электродами диаметром 3–4 мм и использовать аппарат для личных нужд. Согласно описанию ему достаточно питания от бытовой сети 220 В.

Рисунок 5 — Схема инверторного сварочного аппарата

Как работает сварочный инвертор

Внутри инвертора происходит выпрямление входного напряжения. Затем преобразованное напряжение с помощью транзисторных ключей трансформируется в переменный ток высокой частоты. Далее происходит выпрямление переменного тока в постоянный.

Рисунок 2 — Схематическое устройство инвертора

Установка ключевых транзисторов высокой мощности и диодного моста сокращает габариты трансформатора. На выходе получается высокочастотный ток 30–90 кГц. Диодный выпрямитель дает на выходе постоянное напряжение. Оно преобразуется в постоянный ток фильтром из нескольких конденсаторов большой емкости, что необходимо для сглаживания пульсации.

Диодный мост и фильтр представляют блок питания инвертора. На входе стоят ключевые транзисторы, обеспечивающие питание импульсного трансформатора. За ним подключается высокочастотный выпрямитель, выдающий постоянный ток высокой частоты.

Схема считается простой и доступной для самостоятельной реализации.

Перечень необходимых материалов и инструментов

• трансформатор с ферритным сердечником для силовой части;
• медная жесть для обмоток;
• провод ПЭВ;
• стальные листы для корпуса или готовый короб;
• изолирующий материал;
• текстолит;
• вентиляторы и радиаторы;
• конденсаторы, резисторы, транзисторы и диоды;
• ШИП-контроллер;
• кнопки и переключатели передней панели;
• провода для соединения узлов;
• силовые кабели большого сечения.

Зажим для массы и держатель рекомендуется приобрести в магазине специнструмента. Некоторые умельцы делают держатель из стальной проволоки сечением 6 мм. Перед началом сборки своего сварочного инвертора рекомендуется посмотреть обучающее видео, изучить пошаговую инструкцию и распечатать схему. Из инструментов нужно приготовить паяльник, пассатижи, нож, набор отверток и крепеж.

Простые схемы инверторной сварки

Самый простой сварочный аппарат:

Принципиальная электрическая схема сварочного инвертора:

Рисунок 4 — Принципиальная электрическая схема сварочного инвертора

Рисунок 5 — Схема инверторного сварочного аппарата

Процесс поэтапной сборки

Комплектующие самодельного сварочного инвертора монтируются на основание из плиты гетинакса толщиной 5 мм. В центре делается круглое отверстие под вентилятор. Потом его ограждают решеткой. На переднюю панель корпуса выводят светодиоды, тумблеры и ручки резисторов. Располагать провода следует с воздушным зазором. В дальнейшем корпус нужно будет закрыть кожухом из листов текстолита либо винипласта толщиной не меньше 4 мм. В месте крепления электрода устанавливается кнопка. Ее и кабель подключения тщательно изолируют.

На плату припаиваются конденсаторы, количеством около 14 штук. Они выведут выбросы трансформатора в цепь питания. Нейтрализовать резонансные выбросы тока трансформатором помогут встроенные снабберы, содержащие конденсаторы С15 и С16. Снабберы выбирают хорошего качества и проверенных производителей, потому что у них в инверторе очень важная роль. Они должны снизить резонансные выбросы и потери IGBT в момент отключения. Устройства забирают на себя всю мощность, что снижает выделение тепла в несколько раз. Лучшими признаны модели СВВ-81 и К78-2.

Для охлаждения и защиты от перегрева хорошо подходят радиаторы от компьютеров системных блоков типа Pentium 4 и Athlon 64.

Корпус сварочного инвертора

Верхний защитный кожух можно согнуть из листа 0,5–1 мм, сварить или сделать составным из нескольких пластин. В листах, закрывающих боковые стенки, выполнить вентиляционные отверстия. На корпусе должна быть ручка для транспортировки.

Конструкция должна легко разбираться. На фронтальной панели делают пазы под установку кнопки включения, переключателей тока, ШИМ-контроллера, световых индикаторов и разъемов.

В качестве декоративного покрытия подойдет обычная или молотковая краска красного, синего и оранжевого цветов.

Где взять блок питания и как его подключить

Импульсный блок питания позволяет снизить габариты и вес трансформатора, сэкономить материалы. Мощные транзисторы постоянного напряжения, установленные в инверторной схеме, обеспечивают переключение с 50 до 80 кГц. С помощью группы мощных диодов (диодного моста) получается на выходе постоянное пульсирующее напряжение. Конденсаторный фильтр выдает после преобразований постоянное напряжение свыше 220 В. Модуль из фильтров и выпрямительного моста образует блок питания. БП питает инверторную схему. Транзисторы подключаются к понижающему трансформатору импульсного типа с рабочей частотой 50–90 кГц. Мощность трансформатора такая же, как у силового сварочного аппарата. На выходе из трансформатора ток высокой частоты запитывает выпрямитель, выдающий высокочастотный постоянный ток.

Сделать трансформатор можно на сердечниках типа Е42 из старого лампового монитора. Потребуется 5 таких приборов. Один пойдет для дросселя. Для остальных элементов нужны сердечники 2000 НМ. Напряжение холостого хода получится 36 В при длине дуги 4–5 мм. Выходные кабели рекомендуется заправить в ферритовые трубки или кольца.

Рисунок 8 — Схема сварочного резонансного инвертора

Диодный мост

Диодный «косой мост» предназначен для трансформации в блоке питания переменного тока в постоянный. Правильный выбор резисторов позволит поддерживать напряжение 20–25 В между трансформатором и реле. При работе сборка будет сильно греться, поэтому ее монтируют на радиаторах от компьютера. Их потребуется 2 штуки для верхнего и нижнего элементов. Верхний ставится на прокладку из слюды, а нижний – на термопасту.

Выходные провода оставляют длиной 15 см. При установке мост отделяется прикрепленным к корпусу стальным листом.

Намотка трансформатора

Рисунок 9 — Намотка трансформатора

Трансформатор наматывают полосой медной жести шириной 4 см и толщиной 0,3 мм, потому что важны ширина и небольшое сечение. Тогда физические свойства материала задействуются оптимально. Повышенного нагрева провод может не выдержать. Сердцевина толстого провода при высокочастотных токах остается незадействованной, что вызывает перегрев трансформатора. Проработает такой трансформатор максимум 5 минут. Здесь нужен только проводник большого сечения и минимальной толщины. Его поверхность хорошо передает ток и не нагревается.

Термопрослойку заменит бумага для кассового аппарата. Подойдет и ксероксная, но она менее прочная и может рваться при намотке. В идеале изолятором должна служить лакоткань, которая прокладывается минимум в один слой. Хорошая изоляция – залог высокого напряжения. По длине полоски должно хватать на перекрытие периметра и заход 2–3 см. Для повышения электробезопасности между обмотками прокладывают пластинки из текстолита.

Лента кассового аппарата в качестве изоляции имеет один недостаток – темнеет при нагреве. Но не рвется и сохраняет свои свойства.

Допускается заменить медную жесть проводом ПЭВ. Его преимущество в том, что он многожильный. Такое решение хуже использования медной полосы, потому что пучок проводов имеет воздушные прослойки и они слабо контактируют друг с другом. Суммарная площадь сечения получается ниже и теплообмен замедляется. В конструкции инвертора с ПЭВ делается 4 обмотки. Первичная состоит из 100 витков провода ПЭВ диаметром не более 0,7 мм. Три вторичные имеют соответственно 15+15+20 витков.

Подключение инверторного блока

Изготовление резонансного инвертора осуществляется на базе деталей от старого монитора либо телевизора. Используются компьютерный блок питания, его кулер и радиаторы.

Для защиты транзисторов применяются стабилитроны КС-213. Силовые транзисторы частотного типа должны быть рядом с трансформатором, чтобы гасить наводки и помехи.

Дорожки на текстолитовой плате толщиной 4–6 мм под силовой мост придется расширить с учетом того, что протекают токи порядка 30 А. Минимальное сечение питающего кабеля брать минимум 3 мм². Силовые диоды на выходе защищаются RC-цепочкой.

Рисунок 10 — Подключение инверторного блока

Конструирование и подключение системы охлаждения

Его ориентируют на вытяжку горячего воздуха. Приток холодного воздуха обеспечат отверстия.

Вентилятор располагают как можно ближе к трансформатору. Второй вентилятор должен обдувать радиатор с выпрямительными диодами. Работа сварочного инвертора связана с повышенным тепловыделением, поэтому нужно использовать не менее двух вентиляторов.

Рисунок 11 — Система охлаждения

Желательно установить на наиболее нагревающемся элементе термодатчик. При перегреве он сработает на отключение питания самого инвертора.

Механизм предотвращения залипания электрода

Решить проблему и сохранить сварочный инвертор поможет автоматический механизм предотвращения залипания. Собранный по схеме модуль встраивается в первичную и вторичную обмотку сварочного трансформатора. Устройство упростит работу, дуга станет проще зажигаться, и перегрузок сети не будет.

Рисунок 12 — Механизм предотвращения залипания электрода

Основная схема

Принцип работы схемы следующий. Вторичная обмотка сварочного трансформатора соединяется с выпрямителем переменного тока и со стабилизатором напряжения. Выход соединяется со слаботочным реле РЭС-10 на замыкание. Последовательно подключается керамический конденсатор С3. Он подбирается по мощности трансформатора, емкостью 2–10 мкФ и напряжением свыше 400 В. Выполняет функцию реактивного резистора.

После подачи питания на конденсатор во вторичной обмотке возникает переменное напряжение. Потом срабатывает реле Р2, размыкающее силовое реле Р1 с напряжением 220 В. Параллельно в обмотку включен конденсатор С4 с характеристикой 20–25 А. Его контакты закорачивают С3, и трансформатор включается в обычном режиме.

При стабильной дуге на вторичной обмотке напряжение держится в диапазоне 35–45 В. Этого достаточно для реле Р2. При коротком замыкании переменный ток исчезает на вторичной обмотке. В итоге Р2 обесточивается и выключает реле Р1. Первичная обмотка при этом питается лишь через конденсатор С3, на котором замыкается сетевое напряжение. Небольшой ток 150–200 мА безопасен для сети. Электроды не залипают, а если это и произошло, то легко отделяются. После стабилизации ситуации срабатывает реле и включается трансформатор на рабочий режим.

Все хорошо, но при коротком замыкании слышатся щелчки. От такой неприятности избавляются включением тиристоров в ключевом режиме по приведенной ниже схеме.

Рисунок 13 — Включение тиристоров в ключевом режиме

Конденсатор успешно заменяет лампа накаливания на 100–300 Вт. При коротком замыкании она вспыхнет.

Рисунок 14 — Схема с возможностью регулировки выходного тока

Предпусковая диагностика аппарата

Диагностика и подготовка сварочного инвертора к работе – это не менее важный процесс, чем сама сборка.

Инвертор запитывается от 15 В и подключается к плате ШИМ. Параллельно подается питание на конвектор, что уменьшит нагрев устройства и снизит шум.

После зарядки конденсаторов подключается реле, необходимое для замыкания резистора. Таким образом снижаются скачки напряжения при включении инвертора.

Включение инвертора в сеть 220 В в обход резистора может вызвать взрыв.

Теперь нужно проверить срабатывание реле замыкания резистора после подачи тока на ШИМ. Диагностируются импульсы на плате через несколько секунд после срабатывания реле. Для проверки исправности и работоспособности моста на него подается питание 15 В. Устанавливается холостой ход и сила тока выше 100 мА.

Правильность монтажа трансформаторных фаз контролируется осциллографом на 2 луча. Предварительно включается питание моста от конденсаторов с использованием лампы 200 Вт на 220 В. Частота ШИМ устанавливается 55 кГц. На осциллографе нужно отследить, чтобы напряжение не превышало 330 В.

Частота собранного сварочного инвертора определяется плавным снижением частоты ШИМ до появления на нижнем ключе IGBT незначительного заворота. Полученный показатель делится на два, а к результату добавляется частота пресыщения. Итоговое число будет рабочим колебанием частот трансформатора.

Потребление моста должно быть в пределах 150 мА. Свечение лампы неяркое. Интенсивный свет указывает на пробой обмотки либо на погрешности конструкции моста. У трансформатора не должно быть звуковых и шумовых эффектов. В случае их появления проверяют полярность. Тестовое питание на мост подключают с помощью бытового прибора, например чайника, на 2,2 Вт.

Проводники, выходящие от ШИМ, делают короткими, скручивают и укладывают дальше от источников помех. Ток инвертора постепенно повышается через резистор. Нижний ключ по показаниям осциллографа должен оставаться в пределах 500 В. Стандартный показатель составляет 340 В. Появление шума способно вывести из строя IGBT.

Пробную сварку начинают с 10 с. После этого проверяют радиаторы. Если они не холодные, то продлевают сварку до 20 с. Затем уже можно варить 1 минуту и дольше.

Трансформатор перегревается после использования 2–4 электродов. Для охлаждения вентилятору достаточно 2 минут, после чего работу продолжают.

Поделитесь опытом изготовления инвертора своими руками в комментариях к данной статье.

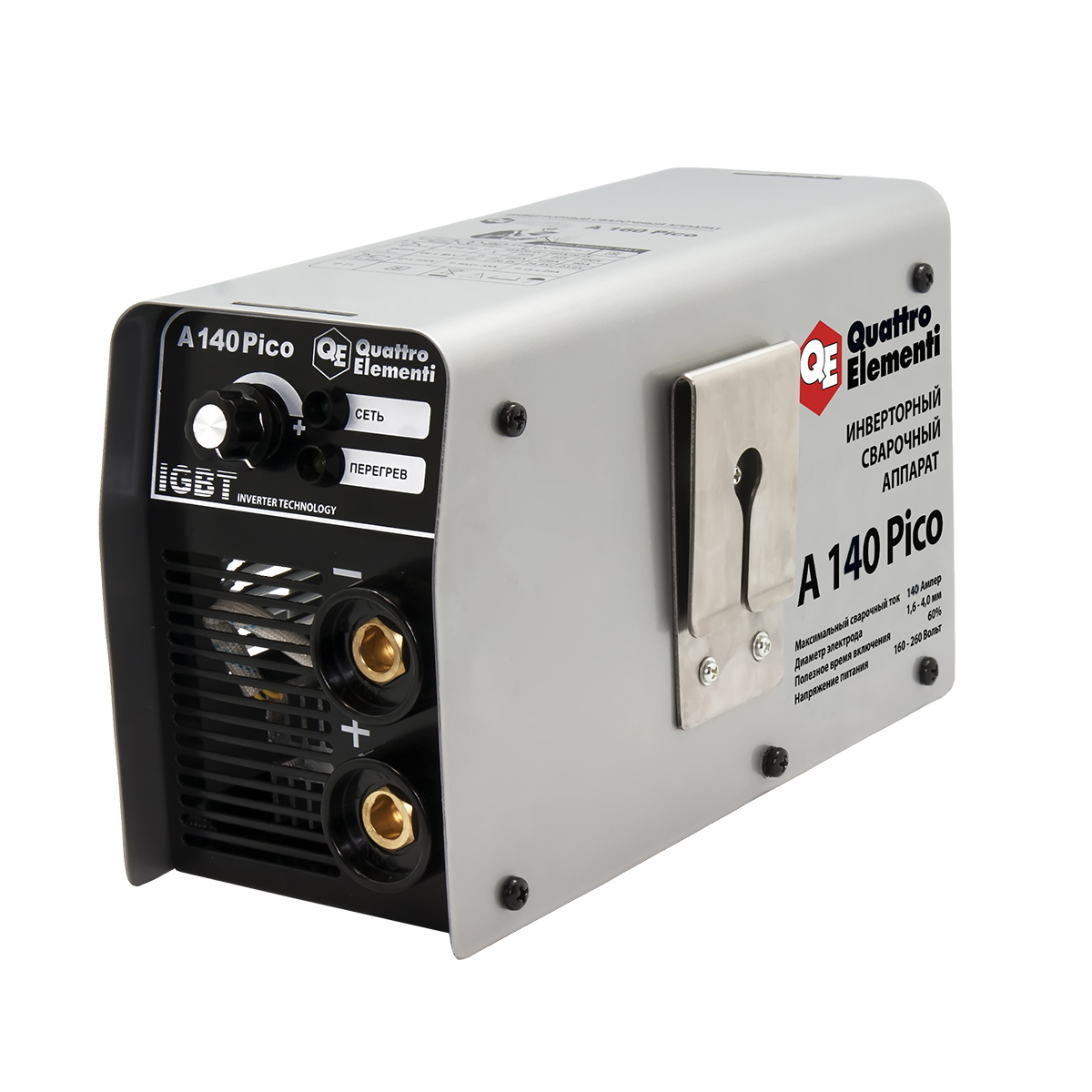

Простой сварочный инвертор

Все большую популярность набирает инверторная сварка. Ее начинают использовать не только на производстве, но и в быту. Простой сварочный инвертор можно использовать в цеху, в гараже и даже в полевых условиях. Качество сварки остается высоким даже при значительных перепадах напряжения. При этом для работы с инвертором не нужно много опыта в сварочном деле.

Выбираем сварочный инвертор

Модели инверторов делятся на три класса, в зависимости от их предназначения:

• бытовые;
• промышленные;
• профессиональные.

Первые предназначены для кратковременного, не ежедневного использования. У них максимально простая конструкция. У профессиональных моделей качество лучше, их можно использовать чаще и дольше, но и стоимость таких аппаратов – выше. Для ежедневного многочасового использования, сварки трубопроводов и металлоконструкций следует использовать промышленный сварочный инвертор.

Как правильно выбрать инвертор

Решив, для каких целей вам нужен сварочный аппарат, определяем, на какие важные параметры следует обращать внимание при покупке этого агрегата, чтобы он служил верой и правдой долгие годы:

• Защита от скачков напряжения. Оптимальный показатель – 20%;
• Вентилятор охлаждения;
• Температурный диапазон. Чем ниже температура, при которой может работать аппарат – тем он дороже.

На сегодняшний день многие радиотехники уже пробовали самостоятельно сделать простой сварочный инвертор. Схему можно найти в интернете, а все необходимые детали – на радиорынке. Естественно, от такого аппарата не стоит многого ожидать.

Недостатки самоделки

• Менее надежный в работе, по сравнению с заводским инвертором;
• Узкий диапазон регулировки сварочного тока;
• Нужно потратить время и силы на поиски всех составляющих, изучение их совместимости и сборку. Иногда получается, что количество затраченного времени не оправдывает денежную экономию;
• Не будет дополнительных функций, которые облегчают работу и улучшают качество шва;
• Сложности с системой охлаждения;
• Гораздо менее безопасны, чем созданные на заводе с учетом всех норм безопасности.

Если вы всё равно хотите сделать самый простой сварочный инвертор, схемы есть в открытом доступе в интернете. Там же вы можете найти и данные о рекомендуемых составляющих.
Но, если вы цените свое время, качество товара и его безопасность – мы готовы помочь вам выбрать хороший и надежный сварочный инвертор по доступной цене от производителя.

SMPS — Самодельные проекты схем

Если вы ищете вариант замены обычного сварочного трансформатора, сварочный инвертор — лучший выбор. Сварочный инвертор удобен и работает от постоянного тока. Текущий контроль поддерживается с помощью потенциометра.

Автор: Dhrubajyoti Biswas

Использование топологии с двумя переключателями

При разработке сварочного инвертора я применил прямой инвертор с топологией с двумя переключателями. Здесь входное линейное напряжение проходит через фильтр электромагнитных помех, а затем сглаживается с большой емкостью.

Однако, поскольку импульс тока включения имеет тенденцию быть высоким, необходимо наличие цепи плавного пуска. Поскольку переключение включено и конденсаторы первичного фильтра заряжаются через резисторы, мощность дополнительно обнуляется путем включения реле.

В момент переключения мощности транзисторы IGBT используются и затем используются через управляющий трансформатор прямого затвора TR2 с последующим формированием схемы с помощью регуляторов IC 7812.

Использование микросхемы UC3844 для управления ШИМ

В этом сценарии используется схема управления UC3844, которая очень похожа на UC3842 с ограничением ширины импульса до 50% и рабочей частотой до 42 кГц.

Цепь управления получает питание от вспомогательного источника питания 17 В. Из-за больших токов в обратной связи по току используется трансформатор Tr3.

Напряжение регистра считывания 4R7 / 2W более или менее равно выходному току. Выходной ток можно дополнительно контролировать с помощью потенциометра P1. Его функция заключается в измерении пороговой точки обратной связи, а пороговое напряжение на выводе 3 UC3844 составляет 1 В.

Одним из важных аспектов силовых полупроводников является то, что они нуждаются в охлаждении, и большая часть выделяемого тепла отводится через выходные диоды.

Верхний диод, состоящий из 2x DSEI60-06A, должен выдерживать ток в среднем 50 А и потери до 80 Вт.

Нижний диод, т.е. STTh300L06TV1, также должен иметь средний ток 100А и потери до 120Вт. С другой стороны, общие максимальные потери вторичного выпрямителя составляют 140 Вт. Выходной дроссель L1 дополнительно подключен к отрицательной шине.

Это хороший сценарий, поскольку радиатор закрыт от высокочастотного напряжения. Другой вариант — использовать диоды FES16JT или MUR1560.

Однако важно учитывать, что максимальный ток нижнего диода в два раза больше тока верхнего диода.

Расчет потерь IGBT

На самом деле расчет потерь IGBT — сложная процедура, поскольку, помимо потерь на проводимость, еще одним фактором являются потери при переключении.

Также каждый транзистор теряет около 50 Вт. Выпрямительный мост также теряет мощность до 30 Вт и размещается на том же радиаторе, что и IGBT, вместе с диодом сброса UG5JT.

Также есть возможность заменить UG5JT на FES16JT или MUR1560. Потеря мощности диодов сброса также зависит от конструкции Tr1, хотя потери меньше по сравнению с потерей мощности от IGBT. Выпрямительный мост также приводит к потере мощности около 30 Вт.

Кроме того, при подготовке системы важно не забывать масштабировать максимальный коэффициент нагрузки сварочного инвертора. Затем, основываясь на измерениях, вы можете быть готовы выбрать правильный размер калибра обмотки, радиатора и т. Д.

Еще один хороший вариант — добавить вентилятор, так как он будет контролировать нагрев.

Принципиальная схема

Детали обмотки трансформатора

Коммутационный трансформатор Tr1 намотан на два ферритовых EE сердечника, и оба они имеют сечение центральной колонны 16×20 мм.

Таким образом, общее поперечное сечение составляет 16×40 мм. Следует соблюдать осторожность, чтобы не оставлять воздушных зазоров в области сердечника.

Хороший вариант — использовать 20 витков первичной обмотки, намотав на нее 14 проводов с нулевым сопротивлением.Диаметр 5 мм.

Вторичная обмотка, с другой стороны, имеет шесть медных полос 36×0,55 мм. Трансформатор прямого привода Tr2, который разработан с низкой паразитной индуктивностью, следует трехсторонней схеме намотки с тремя витыми изолированными проводами диаметром 0,3 мм и обмотками по 14 витков.

Активная часть изготовлена ​​из стали h32 с диаметром средней стойки 16мм и без зазоров.

Трансформатор тока Tr3 изготовлен из дросселей для подавления электромагнитных помех. В то время как первичный имеет только 1 ход, вторичный получает ранение за 75 ходов из 0.Проволока 4 мм.

Важным моментом является соблюдение полярности обмоток. В то время как L1 имеет ферритовый сердечник EE, средний столбец имеет поперечное сечение 16×20 мм с 11 витками медной полосы 36×0,5 мм.

Кроме того, общий воздушный зазор и магнитная цепь установлены на 10 мм, а его индуктивность составляет 12 мкГн cca.

Обратная связь по напряжению на самом деле не мешает сварке, но определенно влияет на потребление и потерю тепла в режиме ожидания. Использование обратной связи по напряжению очень важно из-за высокого напряжения около 1000 В.

Кроме того, ШИМ-контроллер работает с максимальным рабочим циклом, что увеличивает расход энергии, а также увеличивает количество нагревательных компонентов.

Постоянный ток 310 В может быть извлечен из сети 220 В после выпрямления через мостовую сеть и фильтрации через пару электролитических конденсаторов 10 мкФ / 400 В.

Источник питания 12 В можно получить от готового блока адаптера 12 В или собрать дома с помощью информации, предоставленной здесь :

Цепь для сварки алюминия

Этот запрос был отправлен мне одним из преданных читателей этого блога Mr.Хосе. Вот подробности требования:

Мой сварочный аппарат Fronius-TP1400 полностью работоспособен, и меня не интересует его конфигурация. Эта устарелая машина является первым поколением инверторных машин.

Это основное устройство для сварки покрытым электродом (сварка MMA) или вольфрамовой дугой (сварка TIG). Переключатель позволяет выбор.

Это устройство выдает только постоянный ток, что очень удобно для сварки большого количества металлов.

Есть несколько металлов, таких как алюминий, которые из-за быстрой коррозии при контакте с окружающей средой необходимо использовать пульсирующий переменный ток (прямоугольная волна от 100 до 300 Гц), что способствует устранению коррозии в циклах с обратной полярностью и поверните плавку в циклы прямой полярности.

Существует мнение, что алюминий не окисляется, но это неверно, что происходит так, что в нулевой момент, когда он вступает в контакт с воздухом, образуется тонкий слой окисления, который с этого момента сохраняет его от следующих последующих окисление.Этот тонкий слой усложняет сварку, поэтому используется переменный ток.

Мое желание — сделать устройство, которое будет подключено между выводами моего сварочного аппарата постоянного тока и горелки, чтобы получить переменный ток в горелке.

Вот где у меня возникли трудности в момент создания этого преобразователя CC в AC. Увлекаюсь электроникой, но не специалист.

Итак, я прекрасно понимаю теорию, я смотрю на микросхему HIP4080 или аналогичную таблицу данных, чтобы увидеть, что ее можно применить в моем проекте.

Но моя большая трудность в том, что я не делаю необходимый расчет значений компонентов. Может быть, есть какая-то схема, которую можно применить или адаптировать, я не нашел ее в Интернете и не знаю, где искать, поэтому прошу вашей помощи.

Конструкция

Для того, чтобы гарантировать, что процесс сварки может устранить окисленную поверхность алюминия и обеспечить эффективное сварное соединение, существующий сварочный стержень и алюминиевая пластина могут быть объединены со ступенью привода полного моста. , как показано ниже:

Rt, Ct можно вычислить методом проб и ошибок, чтобы получить колебания МОП-транзисторов на любой частоте от 100 до 500 Гц.Чтобы узнать точную формулу, вы можете обратиться к этой статье.

Вход 15 В может быть запитан от любого адаптера переменного тока 12 В или 15 В постоянного тока.

Лучший сварщик для начинающих — 5 лучших сварщиков в 2021 году

Для справки: Некоторые из приведенных ниже ссылок являются партнерскими ссылками, то есть без дополнительных затрат для вас мы получаем комиссию, если вы переходите по ссылке и совершаете покупку. Дополнительную информацию см. В разделе «Раскрытие информации для аффилированных лиц».

Читайте дальше, чтобы узнать больше.

Лучшие сварщики для начинающих

1. Комплект для запуска сварочного аппарата Forney Easy Weld MIG — Top Pick

Комплект для запуска сварочного аппарата Forney Easy Weld 29801 100ST — лучший сварочный аппарат MIG для начинающих. Он от Forney, уважаемого бренда, выпускающего высококачественные сварочные аппараты. Этот стартовый комплект отлично подходит для начинающих и людей без опыта сварки. Форни специально разрабатывает его для таких людей.

Конструкция компактная и портативная. Он имеет небольшой размер, поэтому он не мешает вам во время работы.Поскольку он весит 7,5 фунтов, его можно легко носить с собой куда угодно. Если вы занимаетесь сваркой MIG, это лучший сварочный аппарат MIG для начинающих.

Производительность достойная. Он может использовать электроды 1/8 дюйма. Имея номинальную мощность 120 В и выходную мощность 90 А, вы не найдете такой же хороший комплект для новичков в этой категории. Он предназначен для комфортной сварки до 16 калибров и может сваривать до 1/8 дюйма металла.

Сварщик имеет рабочий цикл 30% при 80А. Это означает, что это не для тяжелых проектов, а для простых проектов.

Еще одна причина, по которой он отлично подходит для начинающих, заключается в том, что все в комплекте уже установлено. Следовательно, новичку не нужно задумываться, какая часть и где подойдет. В комплект входят:

• Сварочный шлем
• Сварочные перчатки
• Водительские перчатки
• Сварочные стержни
• Щетка для царапин
• Электроды

В комплекте есть все необходимое, кроме горелки TI.

Этот комплект предназначен для новичков, людей, которым нужен портативный сварочный аппарат по невысокой цене, и тех, кому нужен простой домашний сварочный комплект.Щелкните здесь, чтобы увидеть лучшую цену.

Характеристики

• Процессы дуговой и дуговой сварки
• 20% при рабочем цикле 80A
• Блок с одним напряжением (120 В)
• Гарантия 12 месяцев

Плюсы

• Сварочный аппарат MIG
высокого качества Легкая и портативная конструкция
• Отлично подходит для начинающих

Минусы

• Недостаточно мощные для тяжелых проектов
• Электроды могут не входить в комплект

Подробнее Отзывы здесь

2 .Campbell Hausfeld WS099001AV — Самый портативный сварочный аппарат

Campbell Hausfeld WS099001AV — следующий лучший сварщик для начинающих в этом обзоре, и не зря! Рецензенты прокомментировали, как они смогли использовать сварщика практически без обучения. Настроить очень просто; достаньте его из упаковки и вставьте в розетку. При тестировании мы также заметили простоту использования. Это способный маленький сварщик, который отлично подходит для сварщиков-любителей и энтузиастов DIY.

Конструкция компактная и легкая.Он весит 8 унций; таким образом, его можно с невероятной легкостью переносить из одного места в другое. Ручка сварочного аппарата обеспечивает хороший захват и очень удобна при сварке.

Удилища, которые поставляются с Campbell Hausfeld WS099001AV, работают очень хорошо. При использовании сварочного аппарата нам особенно понравилось качество работы, которую мы получили от его использования. К сварочному комплекту прилагается каска. Хотя это круто, мы не могли с ними справиться. Поэтому разумнее было бы вложиться в другой шлем.Мы получили шлем с автоматическим затемнением, и все сварочные впечатления были улучшены.

Campbell Hausfeld WS099001AV потребляет всего 15–20 ампер, поэтому вы можете использовать его с небольшим источником питания. Кроме того, он имеет рабочий цикл 20% при 50 А. Хотя это не новаторство, но за такую ​​цену это хорошая функция для сварщика.

Еще одна особенность Campbell Hausfeld WS099001AV — это установка двойного нагрева. Благодаря этой функции вы можете использовать сварочный аппарат для небольших ремонтов и небольших проектов.

Чтобы защитить вас и увеличить срок службы, этот сварочный аппарат оснащен системой защиты от тепловой перегрузки. Таким образом, когда он становится слишком горячим, он отключает питание. Щелкните здесь, чтобы увидеть лучшую цену.

Характеристики

• 20% при рабочем цикле 50А
• Работает при напряжении 115 В
• Защита от перегрева

Плюсы

• Портативный и компактный дизайн
• Легкая
• Защита от перегрузки функция
• Простота настройки

3.Сварочный комплект Super Deal MIG 130 AC — лучшее соотношение цены и качества

Этот сварочный аппарат от Super Deal станет отличным выбором для тех, кто ищет хорошего сварщика известной и любимой марки. Это дает отличное начало сварке.

Это относительно легкий сварочный аппарат, так как он весит 36,8 фунта. Кроме того, конструкция компактна. Как пользователь, вы можете удобно убрать его. Он легко помещается на полках, автомобильных полах, тележках для инструментов и других местах. Вы можете с комфортом взять его с собой на следующую работу.Если ваш малотоннажный проект требует изменения положения, этот сварочный аппарат будет легким и достаточно компактным, чтобы его можно было отрегулировать даже в ограниченном пространстве.

Сварщики MIG считаются лучшими сварщиками, с которых могут начать новички. Сварка MIG выполняется быстро, чисто и приятно. Комплект для сварки сердечников флюса Super Deal MIG 130 AC обеспечит такие результаты, даже если вы новичок.

Работает от бытового тока; следовательно, вам не нужно вносить изменения в вашу проводку только потому, что вы используете сварочный аппарат.

Комплект для сварки сердечником флюса Super Deal MIG 130 AC — отличный сварочный аппарат для легких работ и домашних работ. Как сварщик начального уровня, он не предназначен для сварки тяжелых материалов или материалов большой толщины. Как аппарат для сварки проволокой, он работает намного лучше, чем аппараты для ручной сварки, потому что он использует малый ток. Во время использования мы заметили, что оборудование легко обрабатывает листы толщиной 16 мм. Кроме того, в то время как другие сварочные работы для эффективной сварки алюминия, сварочный комплект Super Deal MIG 130 AC Flux Core делает это безупречно.

В комплект входит следующее:

• Катушка с проволокой
• Два дополнительных наконечника
• Проволочная щетка
• Горелка 2,5 м
• Электроды
• Маска для лица и т. Д.

Функции безопасности также позволяют выполнять сварку комплект отличный для новичков. Он поставляется с функцией безопасности включения / выключения резака и защитой от перегрева.

Следует отметить, что это устройство не предназначено для серьезных проектов, но идеально подходит для небольших проектов и легких металлов.Щелкните здесь, чтобы увидеть лучшую цену.

Характеристики

• Панель автоматического управления
• Медный наконечник
• Тепловая защита от перегрузки
• Напряжение 110 В
• 35% при рабочем цикле 60 А

Плюсы

• Низкие характеристики безопасности
• Простота в использовании для новичков

4. Lincoln Electric Handy MIG для начинающих сварщиков — лучший универсальный сварщик

Lincoln Electric Handy MIG для начинающих сварщиков представляет собой впечатляющую возможность для новичков.Lincoln славится высоким качеством своей продукции, и этот сварщик не исключение. Если вы новичок или у вас небольшой сварочный проект, этот сварщик вам подойдет. Он обладает функциями, которые делают его идеальным сварщиком.

Портативный, легкий и привлекательный. Он весит 46 фунтов, что не самый легкий в этом списке, но вы все равно можете носить его с собой на работе. У него даже есть ручка наверху, которая помогает при подъеме и транспортировке.

Сварщик Lincoln Electric Handy MIG для начинающих — универсальный сварочный аппарат, который можно использовать для различных сварочных процессов.Вы можете использовать его в качестве сварочного аппарата MIG или сварочного аппарата с гибкой сердцевиной. Во время тестирования мы переключались с одного режима на другой, как только этого требовала работа. Нам нравится легкость и скорость перехода.

Сварщик Lincoln Electric Handy MIG для начинающих обеспечивает максимальную мощность 88 А. Следовательно, сварщик не сильный. Имея это в виду, этот сварочный аппарат не предназначен для тяжелых работ. Однако максимальной мощности в 88 ампер по-прежнему достаточно для эффективной сварки в легких условиях. Он прост в использовании, а вход 115 В совместим с большинством розеток в доме.

Поставляется с разными аксессуарами в упаковке, включая маску. Во время нашего теста мы заменили предоставленную маску на другую, потому что она была недостаточно хороша для использования. Тем не менее, другие аксессуары весьма полезны.

Поставляется с функциями безопасности. Конструкция с вентиляторным охлаждением служит средством защиты сварщика от перегрева. У него также есть холодный подрядчик, который поддерживает электрически холодную сварочную проволоку, пока спусковой крючок находится в инертном состоянии. Щелкните здесь, чтобы увидеть лучшую цену.

Характеристики

• Кабель с зажимами длиной 8 футов
• 115 В — вход 20 А
• 20% при рабочем цикле 70 А

Плюсы

• Хорошие характеристики безопасности
• Сварка MIG и порошковая сварка
• Портативный и прочный дизайн

5.Полный пакет сварочного аппарата SUNGOLDPOWER TIG — лучший сварщик TIG

Сварочный аппарат SUNGOLDPOWER TIG Welder Complete Package — идеальный аппарат для сварки TIG для начинающих. Он оснащен несколькими функциями, которые делают его лучшим сварочным аппаратом TIG в этой ценовой категории.

Это легкий сварочный аппарат с компактной прочной конструкцией. Этот сварщик весит всего 22,1 фунта, поэтому его можно перемещать без каких-либо проблем. Он изготовлен из керамического материала, который может выглядеть хрупким, но очень прочным.

Сварочный аппарат SUNGOLDPOWER TIG Welder Complete Package оснащен светодиодом, который показывает, что происходит со сварщиком.На дисплее отображается цифровое значение в амперах напряжения. Таким образом, всякий раз, когда вам нужна такая информация, она всегда доступна.

Это универсальный сварочный аппарат, который может сваривать различные материалы. К таким материалам относятся нержавеющая сталь, никель, медная латунь и так далее.

Он продается по низкой цене, но не думайте, что низкая цена означает, что производительность ниже номинальной. Сварщик обеспечивает отличные характеристики, даже больше, чем его конкуренты в этой ценовой категории. Некоторые функции этого сварочного аппарата можно найти только в более дорогих моделях.Например, бортовой вентилятор, системы защиты и ВЧ пуск обычно отсутствуют у сварщиков по этой цене.

Как сварщик начального уровня, ему не хватает мощности, необходимой для работы в тяжелых условиях. Однако мощности вполне достаточно для легких проектов. Щелкните здесь, чтобы увидеть лучшую цену. Характеристики

• Простота использования для новичков
• HF Start обеспечивает простой запуск
• Легкий
• Встроенный вентилятор предотвращает перегрев

Как найти лучшего сварочного аппарата начального уровня

Как новичок, он может будет сложно найти подходящего сварщика начального уровня.Чтобы помочь вам, мы собрали несколько важных факторов, которые повлияют на ваш выбор.

Факторы, которые следует учитывать

Знайте свой уровень квалификации

Когда вы знаете свои пределы и уровень квалификации, вам будет легче выбрать сварщика, который будет удобен и прост в использовании. Сварщики используют разные способы сварки, и некоторые из них сложнее других. Эти процессы будут подробно рассмотрены позже в этой статье.

Power

Выбирая сварщика начального уровня, вы должны учитывать его номинальную мощность.Назначение сварщика будет определять номинальную мощность вашего сварщика. Если сварщик предназначен для небольших проектов, вам следует искать сварщика с потребляемой мощностью от 115 В до 40 В. Если проект представляет собой тяжелый проект, вам потребуется более мощный сварочный аппарат с более высокой потребляемой мощностью.

Вы должны знать свою силу и соответственно адаптироваться. Если сварочный аппарат имеет низкое значение силы тока, например 135 А или меньше, он часто совместим с большинством бытовых розеток. Однако, как только сила тока станет выше, вам может потребоваться розетка на 220 В.Если в вашем доме этого нет, возможно, вам придется приобрести адаптер или проконсультироваться с электриком.

Портативность

Это важный фактор, особенно если сварщика часто приходится таскать с собой. Как новичок, вы должны купить сварщика, который позволит вам легко переносить его с работы на работу. Однако, если ваш проект не предполагает переездов с места на место, вы можете быть довольны покупкой сварочного аппарата начального уровня, который является относительно тяжелым.

Свариваемый материал

Сварщики обладают разными способностями.Некоторые из них предназначены для сварки тяжелых и толстых материалов, а другие предназначены исключительно для легких металлов. Прежде чем выбирать сварщика начального уровня, вы должны учитывать тип и толщину материала.

Марка

Покупка сварочного аппарата известной марки — безопасный выбор. Хотя неизвестные бренды могут производить сварочные аппараты с приличными характеристиками, запчасти может быть трудно найти. Покупка у известного бренда — это форма страхования. Таким образом, если какая-либо часть потребует замены, вы легко найдете ее на рынке.Кроме того, известные бренды обычно предлагают лучшее обслуживание клиентов и техническую поддержку при необходимости. Кроме того, поскольку сварщики используют расходные материалы, уважаемый бренд с большей вероятностью предоставит им лучший доступ и может даже принять сторонние расходные материалы, в отличие от сварщиков неизвестных брендов.

Функции

Как новичку, вам понадобится вся доступная помощь. Поэтому ознакомьтесь с особенностями сварщика. Важной функцией, которая помогает новичкам, является добавление настроек дозвона.

Эта функция упрощает сварку. Хороший сварщик для новичков позволит вам ввести такие параметры, как толщина металла, тип и т. Д. Затем устройство рассматривает эти параметры, чтобы обеспечить наилучшую дугу или мощность.

Остальные сварочные аппараты обладают саморегулирующейся мощностью. Они изменяют вывод в ответ на вводимые данные. Некоторые поставляются с дисплеями, которые показывают выходные и входные значения и уведомляют вас, когда необходимо внести корректировки.

Для обеспечения безопасности некоторые сварочные аппараты оснащены встроенными функциями безопасности.Одним из примеров этих функций безопасности является защита от перегрева. Перегрев влияет на скорость вашего проекта. Если сварочный аппарат перегревается, возможно, вам придется немного подождать, пока он остынет, прежде чем приступить к работе. Защита от перегрева предотвращает эту проблему.

Сварочные процессы

Одна ошибка, которую делают многие новички при выборе сварщика начального уровня, заключается в том, что не учитывается процесс сварки. Таким образом, они с энтузиазмом покупают «первоклассного» сварщика, начинают сварку и обнаруживают, что процесс сварки не подходит для материала.У некоторых сварщиков сложные процессы, которые новичок может не понять.

Чтобы помочь вам, мы рассмотрим различные процессы и выделим те из них, которых вам следует избегать как новичку, а те легко выполнить.

Сварка МИГ включает использование катушки-пистолета для подачи ряда электродов. Когда электроды проходят через пистолет, они образуют дугу с металлом. Вырабатываемого тепла достаточно, чтобы расплавить дугу, а это, в свою очередь, сваривает металлический материал.

Поскольку этот процесс проводится на открытом воздухе, он чувствителен к таким загрязнениям, как пыль и другие мелкие загрязнения.Если они попадут в дугу, они повлияют на прочность сварного шва. Следовательно, при сварке MIG используется защитное покрытие, которое отталкивает воздух и содержащиеся в нем загрязнения.

Сварка МИГ — отличный метод сварки, потому что он довольно универсален и позволяет сваривать разные типы металлов вместе. Его также легко освоить.

Другие преимущества этого метода:

• Простота маневрирования
• Обеспечивает красивую отделку
• Можно использовать для скульптуры

В контексте этой статьи сварка MIG является самой простой для новичка в освоении.В отличие от других видов сварки (о которых пойдет речь), вам просто нужно управлять пистолетом.

Сварка TIG

Сварка TIG включает использование вольфрамового электрода для нагрева металла, его плавления и образования лужи расплава. Как и сварка MIG, этот процесс подвержен загрязнению; следовательно, у него также есть защитный пузырь.

Сварку TIG можно использовать для сварки различных материалов; однако свариваемые металлы тоньше, чем металлы, свариваемые MIG-сваркой.

К преимуществам сварки TIG относятся:

• Великолепная отделка
• Точная сварка
• Идеально подходит для деликатных работ

Несмотря на преимущества, сварка TIG не для новичков. Освоить ее труднее, чем сварку MIG.

Другие недостатки:

Сварка палкой

Сварка палкой дает одни из самых прочных сварных швов и используется для очень толстых сварных материалов. Расходуемый электрод нагревают до плавления, материал также нагревают до плавления и две части сваривают.

Сварка палкой применяется для самых толстых материалов, включая чугун.

Преимущества этой системы сварки:

• Она обеспечивает самые прочные и долговечные сварные швы
• Это погодостойкий процесс, который можно выполнять в любую погоду
• Работает с толстыми материалами, такими как чугун

Недостатки использования этого процесса:

• Не дает чистой, аккуратной поверхности
• Его намного сложнее освоить, чем любой другой процесс
• Его нельзя использовать на тонких материалах

Часто задаваемые вопросы

Что проще вид сварки узнать?

Сварочный процесс MIG — самый простой для освоения вид сварки.Это просто, потому что вам просто нужно сосредоточиться на пистолете для катушки. Другие процессы, такие как сварка TIG и сварка палкой, требуют более крутого обучения и являются более сложными.

Ручная сварка сильнее, чем MIG?

Ручная сварка может быть беспорядочной и требовать большего количества чистящих операций, чем сварка MIG, но при этом получаются самые прочные сварные швы. Он может сваривать толстые металлические материалы, в том числе чугун.

Какой хороший дешевый сварщик?

Для начинающих сварочный комплект Super Deal MIG 130 AC Flux Core является самым дешевым сварочным аппаратом, который мы рассмотрели.Несмотря на низкую цену, он по-прежнему обладает функциями, которые делают его отличным выбором.

Опасно ли быть сварщиком?

Да. Сварка, как и почти все остальное, может быть опасной, если не выполняется безопасно и с использованием правильных инструментов. Сварщик должен носить СИЗ (средства индивидуальной защиты) во время сварки. Это снаряжение включает перчатки, шлемы, обувь и т. Д.

Заключение

Продукция в этом обзоре — лучшие сварщики для начинающих. Выбор любого из них обязательно доставит вам удовольствие и продуктивно.Если вам не нравится какой-либо из продуктов в списке, вам следует рассмотреть важные моменты в руководстве для покупателя и использовать полученные знания, чтобы сделать правильный выбор. Удачной сварки!

Другие обзоры сварочного оборудования

Лучший сварочный аппарат для начинающих

Сварка — это прекрасно… Мне нравится то, что я могу изготовить практически все, что только могу придумать. И что иногда я могу восстановить старые машины, когда невозможно найти запчасти. Потому что часто я могу их делать.

Как профессиональному производителю и сварщику мне все время задают вопросы, связанные со сваркой.Я получаю всевозможные вопросы о металлообработке, производстве и сварке. Такие вопросы, как:

Но… мой любимый вопрос всех времен…

Какой сварщик лучше всего подходит для начинающих?

Мне очень нравится, когда мне задают этот вопрос. Почему мне так нравится этот вопрос? Что ж, позвольте мне рассказать вам об этом.

Но сначала для тех из вас, у кого нет времени читать, вот три моих лучших сварочных аппарата для начинающих:

На первый взгляд кажется довольно простым.Как если бы я мог просто назвать вам имя одного конкретного сварщика. Тогда БАМ! Ответы на все ваши вопросы по сварке!

Хорошо, может быть, это не совсем так… Но когда задают этот вопрос, всплывает настоящее откровение. А это…

Не существует сварщика, подходящего для всех.

Теперь вы понимаете, почему мне так нравится этот вопрос? Мы могли бы говорить днями или, по крайней мере, часами о плюсах и минусах всех сварщиков на рынке. Но в конечном итоге я хочу помочь вам найти лучшего сварщика для ваших конкретных нужд.

Итак, в этой статье мы поговорим о:

• Какой конкретный тип сварки вы хотите сделать…
• Разница между дешевым и дорогим сварочным аппаратом
• Рекомендации по защитному снаряжению
• Я рекомендую лучших сварщиков в разных ценовых категориях.

И, наконец, вы лучше поймете, в какой сварке вы хотите специализироваться. Если вы вообще хотите специализироваться.Кроме того, вы узнаете, как купить свой первый сварочный аппарат.

Какого сварщика вы хотите, когда вырастете?

Ага, я только что задал вам вопрос из детского сада. Собственно, это очень важный вопрос. Я действительно спрашиваю, какой долгосрочный результат вы ожидаете от своей сварки.

Позвольте мне привести несколько примеров путей, по которым вы можете пойти со сваркой…

• Станьте профессиональным сварщиком и работайте в профсоюзном или непрофсоюзном цехе…
• Специализируйтесь на сварке конструкций и работе на зданиях…
• Сосредоточьтесь на сварке TIG и работе с сложными деталями самолетов…
• Помогите художникам воплотить их мечты в жизнь с помощью сварки TIG / MIG / Stick
• Изготовьте стальные элементы, такие как арматура, сценические площадки или автозапчасти
• Изготовьте мебель и различные предметы в вашем гараже в свободное время
• У вас дома есть небольшая ремонтная мастерская / фабрика.

Итак, приведенный выше список представляет собой лишь образец, чтобы ваши мысли развились… Погодите! Я точно знаю, о чем вы здесь думаете.«Я даже не умею сваривать, а вы хотите, чтобы я выбрал карьеру?»

По этой причине я знаю, что это должно быть большим давлением. Просто знайте, в моем безумии есть своя методика. Я обещаю. Если вы посмотрите на конечную цель, желаемый конечный результат. Вы можете избежать множества разочарований, напрасной траты времени, денег и ресурсов.

  СОВЕТ:  Если вы знаете, чем хотите заниматься со своим сварщиком в будущем, он может служить вам долгие годы. Или, если вы начали сваривать и вам это не нравится… (я знаю, в это трудно поверить…), вы могли бы сэкономить кучу денег, прежде чем покупать более дорогую машину.

Вы хотите стать профессиональным сварщиком, полупрофессионалом или хобби-сварщиком, также известным как Weekend Warrior?

Нет абсолютно неправильного ответа. Из-за того, что я профессионал, сварщики, которых я использую и которые люблю, будут излишними для воина выходного дня.

Точно так же мой любимый сварщик MIG был бы бесполезен для сварщика латуни. И, наконец, если вы не уверены, что хотите сварить, когда вырастете… Это тоже нормально, я обязательно укажу вам правильное направление.

  ВНИМАНИЕ:  Я всегда рекомендую ножную педаль. В этом случае я думаю, что чем больше у вас контроля при сварке TIG, тем лучше будет конечный продукт.
