Как проверять тиристоры и симисторы тестером и мультиметром? Как проверять тиристоры — пошаговая инструкция

Тиристор представляет собой особую разновидность полупроводникового прибора, изготовленного на основе монокристалла полупроводника и имеющего не менее трех p-n-переходов. Способен находиться в двух различных устойчивых состояниях: закрытый тиристор обладает низкой степенью проводимости, а в открытом состоянии проводимость становится высокой.

По своей сути, он является силовым электронным ключом без полного управления.

Инструменты и материалы для проверки

Для осуществления проверки прибора, могут потребоваться следующие инструменты и материалы, в зависимости от выбранного метода тестирования:

  • блок питания или батарея, которые будут выступать в роли источника постоянного напряжения;
  • лампа накаливания;
  • провода;
  • омметр;
  • тестер;
  • паяльный аппарат;
  • паяльный аппарат;

Также, для тестирования правильности работы тиристора может потребоваться наличие пробника, который можно изготовить своими руками.

Для него потребуется наличие следующих материалов и элементов:

  • плата;
  • резисторы, количество 8 штук;
  • конденсаторы, количество 10 штук;
  • , количество 3 штуки;
  • положительный и отрицательный стабилизатор;
  • лампа накаливания;
  • предохранитель;
  • тумблер, количество 2 штуки;

Существует целый ряд возможных схем для изготовления пробника, выбрать можно любую, но необходимо следовать следующим рекомендациям:

  1. Соединение всех элементов производится при помощи специальных проводов с зажимами.
  2. Необходимо последовательно контролировать напряжение между различными контактами. Для осуществления проверки допускается подключение переключателей к разным контактным группам.
  3. После сбора схемы необходимо осуществить подключение тиристора, если он находится в исправном состоянии, то лампа накаливания не будет включаться.
  4. Если лампочка не зажигается даже после нажатия пусковой кнопки, то необходимо при помощи установленного переключателя повысить величину управляющего электрического тока.
    При разрыве соответствующей цепи, лампочка гаснет.

Способы проверки

Существует целый ряд различный способов, позволяющих проверять тиристоры, наиболее простым является тестирование с помощью лампы накаливания и источника, дающего постоянное напряжение.

Реализовать данный процесс можно следующим образом:

  1. Провода необходимо припаять к выводам тиристора таким образом, чтобы на анод подавался плюс от питающего элемента, а минус был подключен к лампочке, а уже через нее к катоду.
  2. На управляющий электрод прибора потребуется подать напряжение, которое будет превышать аналогичный показатель для анода на 0,2В, благодаря этому действию тиристор перейдет в открытое состояние.
  3. Если прибор исправен и находится в рабочем состоянии, то лампочка должна зажечься.
  4. Для того, чтобы окончательно убедиться в исправном функционировании , необходимо перекрыть доступ источнику напряжения, открывшему тиристор, к управляющему электроду, после совершения этих действий лампочка не должна погаснуть.
  5. Чтобы вернуть устройство в закрытое состояние , необходимо полностью устранить питание либо осуществить подачу отрицательного напряжения на электрод.

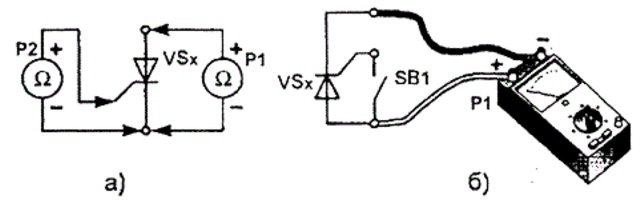

Ниже приводится пример проверки, которую можно осуществить в цепи переменного тока:

Как проверить работоспособность симистора

Используя домашний тестер (мультиметр), легко выполнить проверку различных радиоэлементов. Для домашних мастеров, которые работают с электронными приборами это довольно полезная вещь. К примеру, правильно выполненная проверка симистора мультиметром позволит избежать поиска новых деталей при ремонте электрооборудования. Чтобы понять данный процесс досконально, необходимо выяснить, что представляют собой тиристоры.

Что такое тиристоры

Это полупроводниковые приборы, которые выполнены с учетом классических монокристальных технологий. На кристаллах имеются p-n переходы в количестве 3-х и более штук, с диаметрально противоположным устойчивым состоянием.

Основным применением данной детали являются электронные ключи. Использование этих радиоэлементов может быть хорошей альтернативой механическому реле.

Процесс включения осуществляется регулируемым и плавным образом, без дребезжания контактов. Нагрузки по основным направлениям при открытии p-n перехода подаются управляемым образом, то есть присутствует возможность соблюдения контроля скорости при нарастании рабочего тока.

При этом, стоит отметить, что тиристор в сравнении с реле, может быть удачно интегрирован в электросхему с любым уровнем сложности. При отсутствии искрения каждого контакта, их можно использовать для систем, в которых не допускаются коммутационные помехи. Детали довольно компактны, выпускаются в виде разных форм-факторов, также и для установки на охлаждающие радиаторы.

Управление прибором осуществляется посредством внешнего воздействия на основе:

  • электрического тока, что поступает на управляющие электроды;
  • луча света, в случае использования фототиристора.

Примечательно, что в сравнении с тем же реле, нет необходимости в постоянной подаче управляющего сигнала. Рабочие p-n переходы будут открыты и после того, как завершена подача тока. Тиристоры закроются, при опускании протекающего сквозь него рабочего тока ниже уровня порогов удержания.

Еще одно свойство тиристоров, которое является основной характеристикой — это использование их в качестве одностороннего проводника. Так, протекание паразитных токов в обратное направление осуществляться не будет. Благодаря чему значительно упрощаются схемы по управлению радиоэлементами.

Тиристор может выпускаться в различной модификакции, исходя из того, какой способ управления и дополнительные возможности необходимы. Он может быть:

  • диодным с прямой проводимостью;
  • диодным с обратной проводимостью;
  • диодным симметричным;
  • триодным с прямой проводимостью;
  • триодным с обратной проводимостью;
  • триодным ассиметричным.

Бывают также разновидности триодных тиристоров с двунаправленной проводимостью.

Что такое симистор, и в чем его отличие от тиристора

Симисторы (или «триаки») являются особыми разновидностями триодных симметричных тиристоров. Главным преимуществом любого симистора можно считать наличие способности проводки тока на рабочем p-n переходе в двух направлениях. Благодаря этому осуществляется использование радиоэлементов сфере систем, имеющих переменное напряжение.

Их рабочие принципы и конструктивные особенности сходны с остальными тиристорами. При подачах управляющих токов p-n переходы отпираются, и остаются открытым до момента снижения величин рабочих токов. Популярным применением симистора является использование его для регуляторов напряжений в осветительных системах и бытовых электроинструментах.

Принцип работы этого радиокомпонента схожий с принципом действия транзистора, однако деталь не является взаимозаменяемой. Разобравшись в том, что такое симистор и тиристор, необходимо также рассмотреть вопрос, о проверке этих деталей на показатели работоспособности.

Видео «Как проверить рабочее состояние тиристора и симистора»

Как проверять тиристоры исправность не выпаивая

Тиристоры принадлежат к классу диодов. Но помимо анода и катода, у тиристоров есть третий вывод – управляющий электрод.

Тиристор – это своего рода электронный выключатель, состоящий из четырех слоев, который может быть в двух состояниях:

  1. Высокая проводимость (открытое).
  2. Низкая проводимость (закрытое).

Тиристоры обладают высокой мощностью, благодаря чему они проводят коммутацию цепи при напряжении доходящей до 5 тысяч вольт и с силой тока равняющейся 5 тысячам ампер. Подобные выключатели способны проводить ток лишь в прямом направлении, а в состоянии низкой проводимости они способны выдержать даже обратное напряжение.

Чтобы приключаться между состояниями, используется специальная технология, которая передает сигналы. С помощью сигнала от объекта управления, тиристор станет в положении высокой проводимости (открытое), а для того чтобы его выключить нужно заряженный конденсатор соединить с ключом.

Есть разные тиристоры, которые отличаются друг от друга характеристиками, управлением и т.д.

Самые известные типы данных устройств:

  • Диодный. Переходит в проводящий режим, когда уровень тока повышается.
  • Инверторный. Он переходит в режим низкой проводимости быстрей подобных устройств.
  • Симметричный. Устройство похоже на 2 устройства со встречно-параллельными диодами.
  • Оптотиристор. Работает благодаря потоку света.
  • Запираемые.

Применение тиристоров

Применение тиристоров очень широкое, начиная от устройств зарядки для автомобиля и заканчивая генераторами и трансформаторами.

Общее применение делится на четыре группы:

  • Экспериментальные устройства.
  • Пороговые устройства.
  • Силовые ключи.
  • Подключение постоянного тока.

Цены на устройства бывают разные, всё зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры, по небольшой стоимости. Одни из самых распространенных отечественных тиристоров, это устройства серии КУ 202е – используются в бытовых приборах.

Вот некоторые характеристики данного тиристора:

  • Обратное напряжение в состоянии высокой проводимости, максимально 100 В.
  • Напряжение в положении низкой проводимости 100 В.
  • Импульс в состоянии высокой проводимости – 30 А.
  • Повторный импульс в этом же положении – 10 А.
  • Постоянное напряжение 7 В.
  • Обратный ток – 4 мА
  • Ток постоянного типа – 200 мА.
  • Среднее напряжение -1,5 В.
  • Время включения – 10мкс.
  • Выключение – 100 мкс.

Иногда возникают ситуации, в которых необходимо проверить тири

Как проверить твердотельное реле мультиметром на работоспособность и целостность?

Главная страница » Как проверить твердотельное реле мультиметром на работоспособность и целостность?

Относительно новые электроприборы – твердотельные реле (однофазные и трёхфазные) активно внедряются в производственной сфере. Нередко такого типа приборы используются и для бытовых хозяйственных нужд. Более технологичные и достаточно надёжные твердотельные электронные реле (ТЭР) показывают качественную работу на практике. Тем не менее, не исключаются случаи, когда требуется тестирование прибора на работоспособность и целостность. Отсюда естественный вопрос – как проверить твердотельное реле мультиметром, например, при подозрении на неисправность?

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Электронный переключатель – принцип действия

Для любых практических применений твердотельные реле следует рассматривать, прежде всего, как электронный переключатель. Соответственно, как любой иной коммутационный прибор, ТЭР применяется в схемах, где требуется управлять включением и последующим отключением питания от электрической нагрузки.

Поэтому нередко этот вид сетевых электрических коммутаторов связан с более распространёнными механическими устройствами:

  • кнопочные выключатели,
  • тумблеры,
  • электромеханические реле (ЭМР) и т.п.

Отмеченные виды коммутаторов наделены механическими контактами, замыкающимися / размыкающимися физически, — вручную или посредством подачи напряжения на катушку электромагнита. Работоспособность таких устройств легко проверить на испытательном стенде обычным цифровым (или стрелочным) мультиметром.

По факту тестирования в выключенном состоянии импеданс между нормально разомкнутыми клеммами будет высоким (разомкнутая коммуникационная  цепь). С другой стороны, в состоянии замкнутой коммуникационной цепи, когда прибор включен, импеданс будет низким (фактически короткое замыкание).

Отличительной чертой твердотельных реле от механических / электромеханических реле, однако, является то, что выход прибора не содержит подвижных механических частей, в принципе. Механику под переключение тока нагрузки заменяют два тиристора, включенных обратно параллельно.

Электрическая схема прибора электронного действия (ТЭР), где используется оптико-электронная развязка по сетевому силовому потенциалу + управление через тиристоры

Когда входной сигнал подается на ТЭР, относительно небольшой ток (около 150 мА) течёт через оптический изолятор (схема запуска в некоторых конструкциях) с последующим переходом на затвор тиристора с прямым смещением. Ток управления включает тиристор, открывая канал току нагрузки в течение половины цикла переменного тока.

Когда полярность сети переменного тока меняется, первый тиристор отключается, тогда как второй тиристор проводит ток нагрузки в течение следующей половины цикла переменного тока. Эта операция постоянно повторяется до момента, пока входной сигнал не снят с клемм твердотельного реле.

Преимущественные стороны твердотельных реле

Отсутствие движущихся частей внутри конструкции твердотельного электронного реле — вот явная выгода и преимущество, по сравнению с электромеханическими приборами. Отсутствие движущихся механических частей исключает такое понятие как «дребезг контактов» (искрения контактов) каждый раз, когда через реле подаётся ток в нагрузку.

Следовательно, срок службы типичного твердотельного электронного реле увеличивается на 50 — 500 операций, по сравнению с эквивалентом ЭМИ, в зависимости от условий применения и температурных градиентов. Кроме того, отсутствием движущихся частей гарантируется отсутствие акустического шума в моменты переключений.

Эта особенность делает твердотельные электронные реле привлекательными для инженерии, направленной на разработку панелей или оборудования под использование в жилых или коммерческих структурах. Однако отсутствие движущихся частей изменяет подход к тестированию – проверке приборов. Очевидно – проверить твердотельное реле мультиметром так же, как электромеханическое не получится.

Как проверить твердотельное реле мультиметром?

Мультиметр – прибор, которым фактически определяется импеданс в момент подачи небольшого уровня напряжения через щупы непосредственно в тестируемую цепь. Затем мультиметром измеряется ток, протекающий через щупы, с последующим вычислением сопротивления.

Теоретически всё достаточно просто. Через классическую формулу тоже:

R = U / I

Однако, как отмечалось выше по тексту, выход твердотельного электронного реле включается путём «отбора» небольшой части напряжения из сети переменного тока для подачи управляющего тока на затвор тиристоров.

Проще говоря, если сеть переменного тока не подключена к твердотельному реле, на выходе какой-либо потенциал отсутствует. Поскольку тех уровней напряжения и тока, что создаются мультиметром, недостаточно для включения тиристоров, выход твердотельного электронного реле останется в состоянии «отключено».

Как результат твердотельные электронные реле невозможно проверить, если рассчитывать на значительное изменение выходного импеданса в моменты включения твердотельного реле.

Поэтому эффективный способ стендовых испытаний твердотельного реле — это построение простой испытательной схемы, куда входит источник питания постоянного тока (батарея на 9 вольт). Также понадобится лампа накаливания мощностью 60 или 100 Вт.

Простая электрическая схема для проверки твердотельного реле на работоспособность или на дефект: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – твердотельное электронное реле; К1 – кнопочный коммутатор; ИП – источник питания постоянного напряжения

Картинка выше демонстрирует базовую схему подключения, пригодную для проверки твердотельного реле постоянного тока. Когда на выход прибора подключается сеть переменного напряжения, лампа накаливания гореть не должна. Когда же кнопка К1 приводится в действие, источник постоянного напряжения активирует вход прибора, соответственно, выход включается, лампа накаливания загорается.

Аналогичная испытательная схема проверки пригодна для тестирования работоспособности твердотельного электронного реле на входе переменного тока. Достаточно лишь заменить источник постоянного тока подключением к сети переменного тока через К1, как показано на схеме ниже.

Второй вариант схемы без внешнего источника питания: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – тестируемый электронный прибор; К1 – кнопочный коммутатор

Как и в случае с выходом, вход не чувствителен к полярности. Однако эту схему допустимо использовать только в том случае, если напряжение сети меньше максимального номинального входного напряжения проверяемого устройства. Подача напряжения на вход, превышающего максимальное значение прибора, приведёт к повреждению.

Как проверить твердотельное реле на функциональность?

Первую схему проверки мультиметром твердотельного реле также допустимо применять для оценки функциональности выхода твердотельного прибора постоянного тока. Это можно сделать, применив второй источник питания для переключения выхода вместо сетевого импеданса.

Однако источник питания здесь должен иметь достаточное напряжение для включения лампы накаливания мощностью 40 Вт или 60 Вт. В большинстве случаев достаточно источника питания на 60 вольт постоянного тока, способного обеспечить нагрузку до 1А.

Кроме того, в отличие от выхода ТЭР переменного тока, выход ТЭР постоянного тока чувствителен к полярности. Клеммы «+» и «-» источника питания необходимо подключать к соответствующим клеммам «+» и «-» выхода.

Нагрузка лампой обеспечивает лёгкое визуальное подтверждение работы прибора, но также необходимо учитывать, что в некоторых случаях предпочтительно использовать другой тип нагрузки для стендовой проверки. В большинстве случаев это не проблема, пока не превышаются номинальные значения напряжения и тока ТЭР.

Однако с твердотельными приборами постоянного тока следует быть несколько осторожнее. Если решено использовать:

  • электрический двигатель,
  • вентиляционную установку,
  • катушку электромагнита,

или любой другой тип индуктивной нагрузки, в таком случае подавляющий диод (1N4937RLG или аналогичный) необходимо установить обратно параллельно нагрузке. Этим предотвращается повреждение прибора потенциалом обратной ЭДС при обесточенной нагрузке.


При помощи информации: Crydom

Как проверить симистор с помощью мультиметра

Как проверить симистор с помощью цифрового мультиметра ИЛИ с помощью омметра?

В этом посте мы обсудим, как проверить симистор. Прежде чем продолжить, давайте освежим в памяти основы TRIAC.

Введение в симистор:

  • TRIAC = TRI ode для A lternating C urrent.
  • TRIAC - это 5-слойный силовой полупроводниковый прибор с 3 выводами.

Он имеет пару тиристоров с регулируемой фазой, подключенных обратно параллельно на одном кристалле. Это двунаправленное устройство, что означает, что оно может проводить ток в обоих направлениях. Щелкните здесь, чтобы узнать больше о Triac.

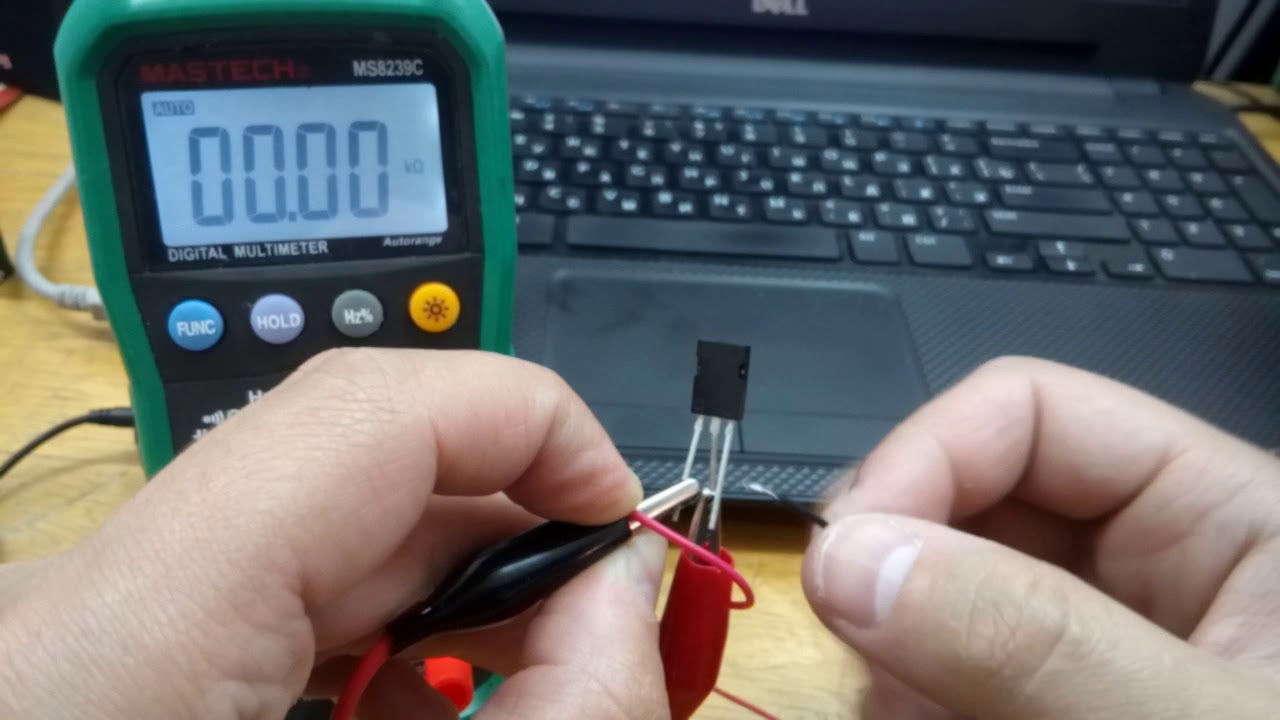

Пошаговая процедура проверки симистора:

  1. Переведите цифровой мультиметр в режим омметра.
  2. С помощью переходного диода определите, какой вывод омметра положительный, а какой отрицательный. Омметр покажет целостность цепи только тогда, когда положительный провод подключен к аноду, а отрицательный провод подключен к катоду.
  3. Подсоедините положительный провод омметра к MT2, а отрицательный провод к MT1. Омметр должен показать отсутствие обрыва цепи через симистор.
  4. С помощью перемычки подключите затвор симистора к MT2. Мультиметр должен показать , прямой диодный переход .
  5. Снова подключите симистор так, чтобы MT1 был подключен к положительному проводу омметра, а MT2 - к отрицательному. Мультиметр должен показать , отсутствие непрерывности через симистор.
  6. С помощью перемычки снова подключите затвор к MT2. Омметр должен показать , прямой диодный переход .

Подробнее:

Как проверить SCR с помощью омметра?
Что такое силовая электроника?
Basic Power Electronics Interview Questions: Set-3
Спасибо за то, что прочитали о том, как проверить симистор с помощью мультиметра…. Пожалуйста, оставьте свои комментарии ниже…. Ваши комментарии очень важны…

Как пользоваться мультиметром

Один из наиболее частых вопросов, которые мы получаем здесь, на Pro Street, - от клиентов или пользователей, желающих узнать, как использовать мультиметр для проверки компонентов или датчиков своего автомобиля.В конце концов, мультиметр или вольтметр - лучший друг механика, когда дело доходит до диагностики проблем, установки деталей или поиска неисправностей по кодам неисправностей OBDII. Сегодня мы рассмотрим мультиметр, его множество функций и то, что вам нужно знать о том, как пользоваться мультиметром.


Существует два разных типа измерителей напряжения для считывания показаний, которые вы можете использовать, когда дело доходит до поиска неисправностей или тестирования ваших датчиков. Независимо от проблемы или проблем, диагностика электрической системы вашего автомобиля приведет вас к использованию вольтметра, амперметра или омметра, чтобы определить точное место проблемы.Как указывалось ранее, вы можете использовать два типа измерителей - аналоговые и цифровые. Аналоговые измерители используют стрелку и откалиброванную шкалу для индикации значений. Цифровые измерители отображают эти значения на цифровом дисплее.

Наше руководство по использованию мультиметра покажет вам, как использовать эти измерители, а также поймет, как они работают. Мы также расскажем о преимуществах и недостатках каждого типа счетчиков.

Перед тем, как использовать какой-либо измеритель, цифровой или аналоговый, на своем автомобиле, рекомендуется прочитать инструкции производителя по эксплуатации. Поскольку большинство аналоговых измерителей требуют от вас внутренних математических расчетов, неплохо иметь четкое представление о том, как работает ваш аналоговый измеритель. Например, измеритель может иметь три диапазона напряжений: 4,0 В, 20 В и 40 В, но только две шкалы: 4,0 В и 20 В. Чтобы использовать диапазон 40 В, вам нужно умножить показания стрелки на 4,0. Шкала V на 10 (или, если на то пошло, шкала 20 В на 2).

Посмотрите наш высококачественный мультиметр в продаже в нашем интернет-магазине. Цифровые измерители

проще в использовании и считывать, потому что большинство из них автоматически выполнят настройки за вас в зависимости от того, где у вас установлен переключатель или режим.Эти измерители стиля с автоматическим определением дальности отлично подходят для среднего повседневного механика теневого дерева. Большинство цифровых измерителей требуют от оператора выбора правильного диапазона. Если вы собираетесь научиться пользоваться мультиметром, неплохо понять, какие единицы измерения определяет данный мультиметр.

Обозначения электрических единиц измерения:

  1. M для мега или миллиона
  2. K на килограммы или тысячу
  3. м на милли или одну тысячную
  4. u для микро или одномиллионной

Существует три различных типа измерителей, которые вы можете использовать для проверки цепей и электрических соединений в вашем автомобиле.Существуют вольтметры, амперметры и омметры, и все эти тестеры или мультиметры могут подключаться к цепям и считывать их по-разному.

Мультиметры всех трех типов имеют разные функции и цели, давайте перейдем ко всем трем и объясним, что они делают.

Конечно, когда вам нужен лучший мультиметр, мы продаем его всего за 25 долларов, который соответствует всем вашим потребностям.

Что такое вольтметр?


Вольтметры измеряют напряжение или падение напряжения в цепи при подключении к ней. Падение напряжения может быть использовано для обнаружения чрезмерного сопротивления в цепи, которое может привести к снижению производительности или неправильной работе. Отсутствие напряжения в данной точке может указывать на обрыв цепи или заземления или даже на обрыв провода или жгута.

Поскольку вольтметры должны подключаться параллельно устройству или цепи, чтобы измеритель мог отводить небольшой ток, они не всегда идеальны для тестирования. При тестировании автомобильной цепи всегда рекомендуется использовать положительный или красный вывод к цепи, ближайшей к положительной стороне батареи.В то время как отрицательный или черный провод подключен к земле или отрицательной стороне цепи.

Если вольтметр подключен последовательно, его высокое сопротивление снизит ток цепи и приведет к ошибочным показаниям. Поскольку вольтметры всегда подключаются к цепи параллельно, они становятся частью цепи и уменьшают общее сопротивление цепи. Это важно помнить в зависимости от типа тестирования, которое вы будете выполнять для своей схемы. Обязательно ознакомьтесь со спецификациями производителя в их руководстве, чтобы определить, имеет ли ваш вольтметр сопротивление, слишком низкое для вашей цепи.

Ложные показания могут быть результатом того, что вольтметр не соответствует сопротивлению в вашей цепи. Ошибочные показания могут возникать, когда измеритель изменяет схему, уменьшая сопротивление, что увеличивает ток в цепи. Эффект, который вольтметр оказывает на цепь, к которой он подключен, иногда называют «эффектом нагрузки» измерителя. Воздействие нагрузки, которое вольтметр оказывает на цепь, определяется общим сопротивлением цепи по отношению к импедансу вольтметра

.

У каждого вольтметра есть импеданс, который является внутренним сопротивлением измерителя.Импеданс обычного аналогового вольтметра выражается в «омах на вольт». Величина сопротивления аналогового вольтметра изменяется в зависимости от шкалы, на которой он расположен.

Нужен мультиметр всего за 25 долларов ?? Проверить здесь! Цифровые вольтметры

, с другой стороны, имеют фиксированный импеданс, который не меняется от шкалы к шкале и обычно составляет 10 МОм или более. Импеданс - это самая большая разница между аналоговыми и цифровыми вольтметрами. Поскольку большинство цифровых вольтметров имеют в 50 раз больший импеданс, чем аналоговые вольтметры, цифровые измерители более точны при измерении напряжения в цепях с высоким сопротивлением.


Амперметры измеряют силу тока или ток в цепи и предоставляют информацию о потребляемом токе, а также целостности цепи. Большой ток указывает на короткое замыкание, непреднамеренное заземление или неисправный компонент. Из-за какого-то дефекта сопротивление цепи снизилось. Низкий ток может указывать на высокое сопротивление, плохое соединение в цепи или разряженный аккумулятор. Отсутствие тока указывает на обрыв цепи или потерю питания цепи или проверяемого датчика.

Амперметры

могут быть сложными в использовании, потому что они всегда должны подключаться последовательно со схемой, а не параллельно. Это означает, что для считывания ток цепи датчика должен проходить через ваш счетчик. Этот вид теста наиболее распространен, когда вам нужно проверить контакт датчика, например, цепь TPS или MAF.

Как проверить Mustang MAF

Амперметр - еще один мультиметр, который может пригодиться вам, если вы прочитаете инструкции производителя. Зная, каков максимальный рейтинг вашего амперметра и какое внутреннее сопротивление присутствует в амперметре, вы гарантируете, что вы не перегрузите или не взорвите измеритель и / или не повредите датчик или цепь, с которыми вы работаете.

Когда дело доходит до цифровых и аналоговых дебатов об амперметрах, между ними нет особой причины или разницы. Цифровые измерители часто способны измерять малые токи, вплоть до микроампер, и часто имеют встроенные отказоустойчивые механизмы. Как и большинство цифровых измерителей, их проще использовать, потому что они дают определенное значение, избавляя от необходимости интерпретировать стрелку аналогового измерителя на его шкале.


Омметр питается от внутренней батареи, которая прикладывает небольшое напряжение к цепи или компоненту и измеряет, сколько тока проходит через цепь или компонент. Затем он отображает результат как сопротивление. Омметры используются для проверки целостности цепи и измерения сопротивления компонентов.

Нулевое сопротивление указывает на короткое замыкание, а бесконечное сопротивление указывает на обрыв в цепи или устройстве. Показание выше, чем указано в спецификации, указывает на неисправный компонент или проблему с высоким сопротивлением, такую ​​как обгоревшие контакты, корродированные клеммы или ослабленные соединения. Омметры, поскольку они имеют автономное питание, никогда не должны подключаться к цепи с питанием, так как это может привести к перегоранию предохранителя в измерителе и повреждению его батареи.

Цифровые омметры

более удобны и не требуют калибровки, как их аналоговые собратья. Из-за внутренней батареи аналоговые омметры необходимо часто калибровать из-за постоянно меняющегося состояния заряда внутренней батареи.

Счетчики такого типа не подходят для тестирования компонентов с низким сопротивлением и сильным током, таких как стартер или генератор переменного тока. Поскольку они потребляют лишь небольшое количество энергии от внутренних батарей, определение точек с высоким сопротивлением с помощью омметра невозможно.

Вот и все для нашего праймера «Как использовать мультиметр», для получения дополнительной информации, DIY и How To подпишитесь на My Pro Street сегодня.

Нравится:

Нравится Загрузка ...

Как использовать мультиметр для проверки паяного соединения - лучшие обзоры мультиметра

Нет ничего более неприятного при завершении крупного проекта в области электроники, чем обнаружение, что ваш проект работает не так, как задумано. Причины этого могут сильно различаться, но плохая пайка - одна из наиболее частых причин отказа схемы.Таким образом, вы должны выполнить следующие действия, чтобы убедиться в исправности каждого нового паяного соединения, прежде чем продолжить работу над проектом.

Многие проблемы, связанные с пайкой, особенно для новичков, можно решить с помощью качественного паяльника. Такие функции, как качественная сборка, достаточная мощность (50+ Вт), контроль температуры и использование подходящего жала для работы, могут значительно упростить использование паяльника. Мы рекомендуем руководства и обзоры на Discover the Best Soldering Iron, если вам нужна помощь в выборе паяльника или сопутствующего аксессуара.

Это может показаться здравым смыслом, но визуальный осмотр паяного соединения должен быть вашим первым шагом. Осмотрите соединение с помощью лупы и переместите или пошевелите компонент, чтобы проверить стабильность. Удалите и повторно припаяйте ослабленные компоненты. Также убедитесь, что контактная площадка заполнена припоем, но не переполнена. Контактная площадка и вывод должны быть полностью покрыты припоем, и вы не должны видеть сквозь отверстие, через которое проходит вывод.

Также проверьте блестящий припой, который означает, что припой был расплавлен и повторно охлажден должным образом.Обычно припой, который не достиг достаточно горячей температуры плавления, при повторном охлаждении выглядит мутным. Однако этот совет применим не ко всем припоям, так что относитесь к нему с недоверием. (Некоторые из новых бессвинцовых припоев всегда будут мутными).

Наконец, убедитесь, что остывший припой не касается другой контактной площадки, что вызовет короткое замыкание и приведет к неправильной работе схемы.

Проверка сопротивления

Установите шкалу мультиметра на функцию Ом.Иногда он обозначается как «Ом x 1К». Значок Ом выглядит как перевернутая буква U или наушники.

Перед началом работы соедините выводы мультиметра. Вы должны получить нулевое значение, указывающее на нулевое сопротивление между выводами в данный момент.

Теперь прикоснитесь плюсовым проводом мультиметра к некоторой части провода перед паяным соединением. Затем прикоснитесь отрицательным выводом к концу штыря разъема на другой стороне паяного соединения.Ваш счетчик должен показывать ноль. Если вы видите какое-либо сопротивление, скорее всего, это связано с плохим паяным соединением.

Проверка целостности

Вы также можете использовать функцию проверки целостности на мультиметре для проверки паяного соединения. Сначала установите мультиметр в режим непрерывности (похоже, звуковые волны выходят слева направо в форме конуса). Соедините провода вместе и убедитесь, что мультиметр издает звуковой сигнал.

Теперь коснитесь выводами двух точек на противоположных сторонах паяного соединения.Мультиметр издаст звуковой сигнал, если будет обнаружена непрерывность. Это означает, что проводящий материал (то есть ваше паяное соединение) соединяет точки между вашими выводами и что паяное соединение является хорошим с точки зрения непрерывности. Если мультиметр не подает звуковой сигнал, у вас нет непрерывности.

Arduino TRIAC диммер AC bluetooth

ВВЕДЕНИЕ

Во-первых, этот проект будет немного опасным, так как я буду использовать сетевое питание, которое здесь, в Испании, составляет 220 В переменного тока, что может привести к травме за доли секунды.Итак, перед тем, как начать, если вы ни в чем не уверены, не пробуйте этот проект, если у вас нет подходящих инструментов, если вы не проверяете и дважды не проверяете соединения перед подачей питания, а также никогда, никогда , дотроньтесь до цепи при включенном питании, что ж, не пробуйте этот проект, просто сядьте и учитесь.


См. Полный список запчастей здесь:

ЧАСТЬ 1 Обнаружение пересечения нуля

Первое, что нужно сделать, это проанализировать напряжение переменного тока. Я подключил осциллограф к домашней электросети.Как вы можете видеть ниже, у нас есть синусоида 310 вольт от пика до пика или 220 В RMS. Частота обычно составляет от 50 до 60 Гц.
У нас есть положительная часть и отрицательная, поэтому будет пересечение нуля, поэтому нам нужно будет обнаружить это пересечение 0. Используя компонент под названием TRIAC, мы будем контролировать количество времени, в течение которого это питание включено и выключено. Посмотрим, как работает этот ТРИАК.


Все мы знаем диоды. Подключите всего один диод к сигналу переменного тока, и мы получим полуволновой выпрямитель.В этом случае с одним диодом у нас будет только положительная часть сигнала переменного тока, как вы можете видеть ниже, поскольку диод не пропускает отрицательную часть. Но что, если бы мы могли активировать или деактивировать этот диод. Существует компонент, который может это сделать, и он называется THYTISTOR, который в основном представляет собой управляемый диод, который активируется, когда затвор получает ток триггера и продолжает проводить, пока напряжение на устройстве не меняется на противоположное.


Итак, вот наш сигнал переменного тока ниже.Отрицательная часть не пройдет, так как мы используем диод. Но с положительной стороны, если мы не переключим THYRISTOR, не будет и положительной части. Итак, допустим, что точно в среднем положении мы активируем затвор THYTISTOR с помощью импульса, теперь мы пропускаем оставшуюся часть положительной стороны волны переменного тока. Итак, теперь у нас есть только половина положительной волны, поэтому мы отрегулировали мощность.
Но если мы хотим сделать это как с положительной, так и с отрицательной стороны, мы должны использовать два ТИРИСТРА в антипараллельной конфигурации.Один будет контролировать положительную сторону, а другой - отрицательную. Есть компонент, который это дозирует, называемый TRIAC.


TRIAC останется деактивированным до тех пор, пока не получит импульс на входе. После получения он будет оставаться активным до тех пор, пока основной вход не изменит свою полярность.

Итак, вот что мы собираемся делать. Я буду использовать BTA16 TRIAC для управления напряжением переменного тока. Первое, что нужно сделать, - это обнаружить пересечение нуля, поскольку наш импульс должен совпадать по фазе с напряжением переменного тока.Итак, мы должны определять, когда напряжение переходит с положительного на отрицательное или с отрицательного на положительное, и синхронизировать наш импульс с этим, чтобы он всегда срабатывал в одном и том же месте. Для этого я использую полный мостовой выпрямитель. Это даст мне на выходе как положительную, так и отрицательную кривые переменного тока, и я делаю это, поскольку Arduino не может работать с отрицательными значениями. Здесь, на моем осциллографе, есть вход (зеленый) и выход (желтый) полного мостового выпрямителя.


Схема нулевого креста

Я также добавлю два резистора на 47 кОм, чтобы ограничить ток.Теперь я хочу отделить сторону высокого напряжения от стороны низкого напряжения, которым в данном случае будет микроконтроллер Arduino. Для этого я воспользуюсь оптопарой EL317. Таким образом, нет прямой связи между высоким напряжением 220 В и 5 В на Arduino.
Я добавляю подтягивающие и понижающие резисторы, как показано на схеме ниже, которые, кстати, вы можете скачать по ссылке ниже, и теперь я подключаю осциллограф к выходу.


Как и ожидалось, у меня какая-то трапециевидная волна с размахом 5 вольт.Теперь я прочитал это с помощью Arduino, и я буду создавать прерывание каждый раз, когда обнаруживаю эти низкие значения, и это будет наше нулевое пересечение. Поскольку мы использовали полный мостовой выпрямитель, у нас будет пересечение нуля как для восходящей, так и для падающей части волны переменного тока.


Теперь, чтобы управлять затвором TRIAC, мы будем использовать диодный переключатель переменного тока или, лучше сказать, DI AC или diac. Diac - очень полезное устройство, которое можно использовать для срабатывания симистора из-за его характеристик отрицательного сопротивления, которые позволяют ему быстро включаться при достижении определенного уровня приложенного напряжения.

ЧАСТЬ 2 Схема - потенциометр

Итак, это будет наша последняя схема. Считываем нулевое пересечение с полным мостовым выпрямителем и оптопарой. Затем мы создаем пусковой импульс, подаваемый на оптоизолированный DIAC через этот резистор и светодиод. Я говорю «оптоизолированный», потому что, опять же, у этой ИС есть световой контроль диода внутри, поэтому мы отделяем 5 В от Arduino и 220 В, подаваемые на TRIAC.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
