Проверка фазы мультиметром: Как определить фазу и ноль мультиметром

Как определить фазу мультиметром : самые действенные способы

Содержание:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

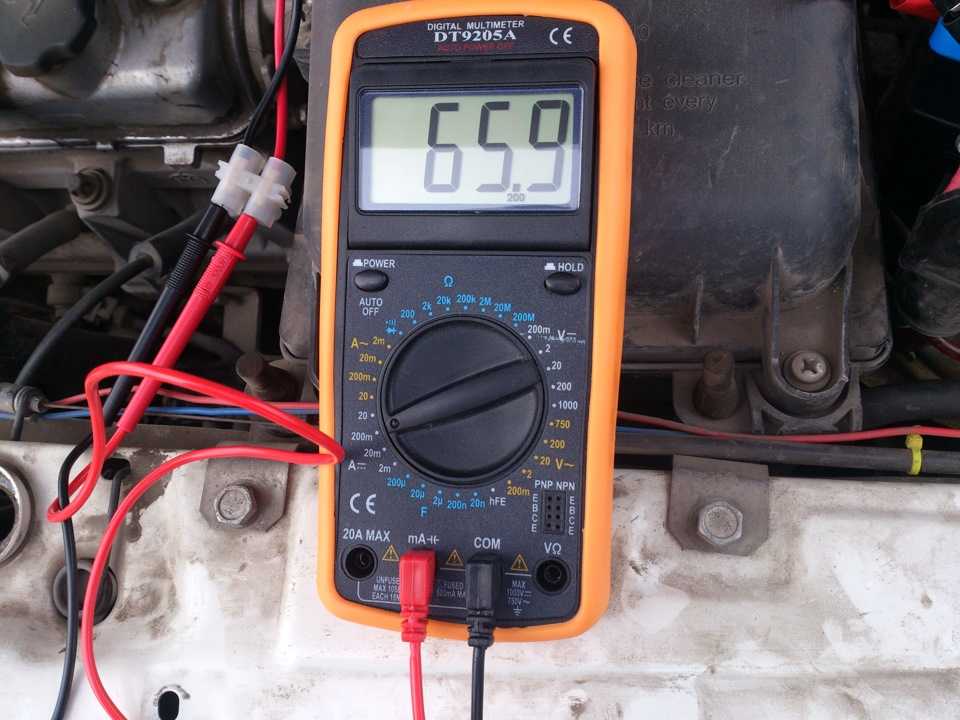

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.
• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

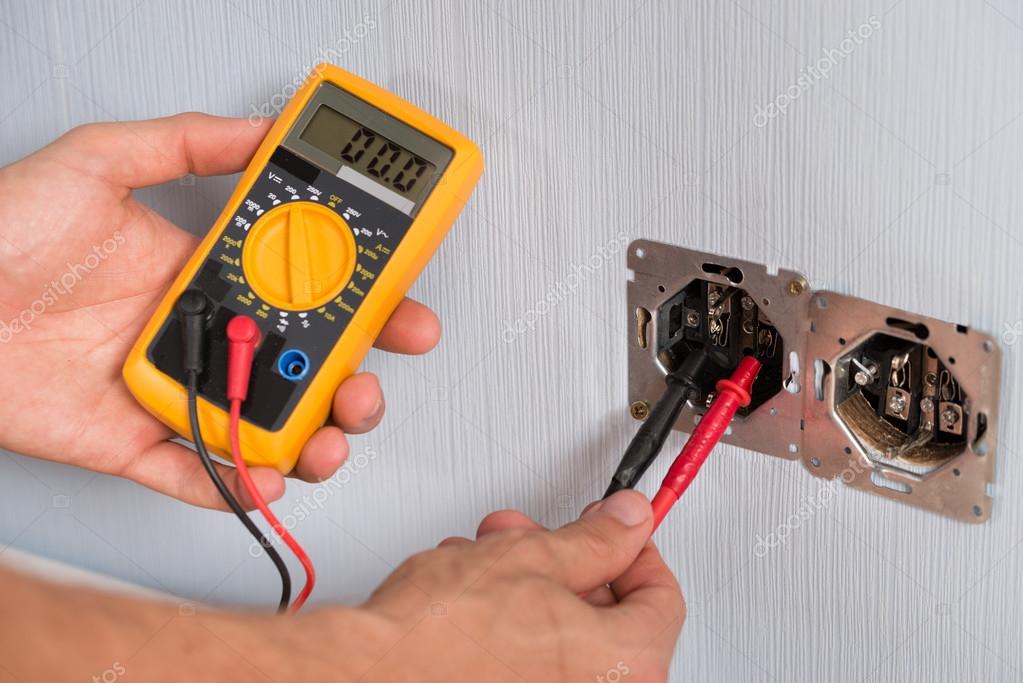

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.

Современные промышленные генераторы вырабатывают трехфазную систему токов.

Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.

При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.

Более подробно об этом можно прочитать в статье про электрическое напряжение.

Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.

Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.

Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.

Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.

Таким образом, в современной квартире можно встретить две системы подключения бытовых приборов, выполненных по двухпроводной или трехпроводной схеме.

Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.

Для их подключения разработаны определенные правила монтажа.
Таким образом: потенциалы рабочего ноля N и земли РЕ объединены на заземленной части выходной обмотки трансформаторной подстанции. В старой схеме они подводятся одним проводником PEN, а в новой — двумя раздельными.

Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.

В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.

За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

3 заключительных совета из личного опыта

Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.

Удлинитель для мультиметра

Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.

На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.

Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.

«Неисправный телевизор»

Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.

Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.

Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.

Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.

Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.

Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.

Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.

Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.

«Электрик по совместительству»

Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.

Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.

Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)

Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.

К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.

Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:

1. специальными знаниями;
2. практическими навыками;
3. крепким физическим здоровьем.

Если хоть одно из этих требований отсутствует, то беда неминуема. Дабы ее не было — привлекайте профессиональных электриков. Вот и вся информация о том, как мультиметром найти фазу.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Как в электрической сети определить фазу и ноль мультиметром?

Пример HTML-страницы

Очень часто при проведении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, воображают, что для этого есть специальные показатели. Мы бегло рассмотрим этот метод, а также расскажем об еще одном устройстве, без которого не может обойтись ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержание

1. Понятия нуля и фазы
2. Самые простые способы
3. Для исполнения цвета прожилок
4. Индикаторная отвертка
5. Мультиметр. Что это за устройство?
6. Как пользоваться устройством?
7. Некоторые правила использования мультиметра

Понятия нуля и фазы

Прежде чем определять нулевую фазу, было бы неплохо вспомнить немного физики и понять, что это за концепции и почему они используются в розетке.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Все электрические сети (как бытовые, так и промышленные) делятся на два типа: постоянного и переменного тока. Еще со школы мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует сеть переменных, которая состоит из двух частей:

• Фаза работы (обычно называемая просто «фазой»). На него подается рабочее напряжение.
• Пустая фаза, называемая «нулем» в электричестве. Необходимо создать замкнутую сеть для подключения и эксплуатации электрических устройств, она же служит для заземления сети.

Когда мы подключаем устройства к однофазной сети, не имеет особого значения, где именно находится пустая или рабочая фаза. Но когда мы монтируем в квартире электропроводку и подключаем ее к общей домашней сети, нужно это знать.

Разница между нулем и фазой на видео:

Самые простые способы

Есть несколько способов найти фазу и ноль. Рассмотрим их кратко.

Для исполнения цвета прожилок

Самый простой, но в то же время и самый ненадежный способ — определить фазу и ноль по цветам изоляционных оболочек проводников. Как правило, фазовый провод имеет вариант черного, коричневого, серого или белого цвета, а ноль — синего или синего цвета. Чтобы держать вас в курсе, есть также зеленые или желто-зеленые провода, так обозначаются провода защитного заземления.

При этом никаких устройств не нужно, смотрели по цвету провода и определяли, фаза он или ноль.

Но почему этот метод самый ненадежный? И нет гарантии, что при установке электрики соблюдали цветовую кодировку жил и ничего не перепутали.

Цветовая кодировка ниток в следующем видео:

Индикаторная отвертка

Более верный метод — использовать индикаторную отвертку. Он состоит из непроводящего корпуса и встроенного резистора с индикатором, представляющего собой обычную неоновую лампу.

Например, при подключении переключателя важно не путать ноль с фазой, так как это устройство переключения работает только для одного диапазона фаз. Проверка индикаторной отверткой выглядит следующим образом:

1. Отключите общий ввод автомата на квартиру.
2. С помощью ножа зачистите тестируемые проводники от изоляционного слоя толщиной 1 см и отделите их на безопасном расстоянии друг от друга, чтобы полностью исключить возможность контакта.
3. Подайте напряжение, включив входной автоматический выключатель.
4. Острием отвертки коснитесь оголенных проводов. Если при этом загорается окошко индикатора, это означает, что провод соответствует первой фазе. Отсутствие свечения говорит о том, что найденная нить нулевая.
5. Отметьте нужную жилу маркером или куском изоленты, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются с помощью мультиметра.

Поиск фазы индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — это комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основными из которых являются омметр, амперметр и вольтметр.

Эти устройства разные:

• аналог;
• цифровой;
• легкий портативный для некоторых основных измерений;
• комплекс стационарный с множеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить целостность электрической цепи.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг восемь секторов). Вверху (в центре) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения вам необходимо установить переключатель в секторах «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплекте мультиметра еще два измерительных щупа: черный и красный. Черный зонд подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный зонд, в зависимости от измерений, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Итак, давайте узнаем, как проверить жилы мультиметром.

• Петров Василий Александрович

  Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

  Задать вопрос

  Подготовительный этап выглядит точно так же, как работа индикаторной отверткой. При отключенном напряжении зачистите концы проводов и обязательно разделите их, чтобы не вызвать случайный контакт и возникновение короткого замыкания. Подайте напряжение, теперь все дальнейшие работы будут с мультиметром:

  Выберите на приборе диапазон измерения переменного напряжения выше 220 В. Как правило, в режиме «ACV» стоит знак со значением 750 В, установите переключатель в это положение.

• В устройстве есть три гнезда, в которые вставляются наконечники. Находим среди них то, что обозначено буквой «V» (т.е для измерения напряжения). Вставьте в него щуп.

• Коснитесь очищенных стержней зондом и посмотрите на экран устройства. Если вы видите небольшое значение напряжения (до 20 В), вы касаетесь фазного провода. Если на экране нет показаний, вы нашли ноль с помощью мультиметра.

Для определения «земли» очистите небольшой участок на любом металлическом элементе бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае мы будем использовать два гнезда «COM» и «V», мы будем вставлять измерительные щупы. Установите устройство в режим «ACV» на значение 200 В.

У нас есть три провода, среди них нам нужно найти фазу, ноль и землю. Одним щупом касается чистого места на трубке или аккумуляторе, вторым — проводника. Если на дисплее отображается значение порядка 150–220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показание колеблется в пределах 5-10В, при касании «земли» на экране ничего не будет отображаться.

Отметьте каждую жилу маркером или изолентой и, чтобы убедиться, что измерения верны, сделайте измерения относительно друг друга.

Прикоснитесь двумя щупами к фазному и нейтральному проводам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст немного более низкие показания. А если коснуться нуля и земли, на экране отобразится значение от 1 до 10 В.

Некоторые правила использования мультиметра

Прежде чем определять фазу и ноль мультиметром, ознакомьтесь с некоторыми правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не используйте мультиметр во влажной среде.
• Не используйте неисправные наконечники.
• Во время измерения не изменяйте пределы измерения и не перемещайте переключатель.
• Не измеряйте параметры, значение которых превышает верхний предел измерения устройства.

Как измерить напряжение мультиметром — в следующем видео:

Обратите внимание на важный нюанс использования мультиметра. Поворотный переключатель всегда должен быть изначально установлен в максимальное положение, чтобы избежать повреждения электронного устройства. А в дальнейшем, если показания будут ниже, переключатель перемещается в нижние отметки для более точных измерений.

0.00%

Осталось:

Понравилась статья? Поделиться с друзьями:

Как проверить последовательность фаз с помощью мультиметра?

QR-код 14 — Проверка чередования фаз/последовательности — YouTube

Как найти чередование фаз?

Последовательность фаз | Объяснение | TheElectricalGuy

Как узнать, правильная ли последовательность фаз?

Проверка последовательности фаз

Как проверить вращение трехфазного двигателя?

Тестер чередования фаз/вращения двигателя на 3-фазном двигателе [IUEC 394]

Ответы на связанные вопросы:

Является ли чередование фаз живым тестом?

Это живой тест , поэтому рекомендуется проявлять особую осторожность! Во время испытаний не забывайте постоянно осматривать установку на наличие неисправностей и признаков повреждений.

Как измерять последовательность фаз?

Метод 1. Одним из методов определения последовательности фаз является на основе направления вращения асинхронных двигателей . Это называется вращающимся типом. Трехфазное питание подключено к такому же количеству катушек, создающих вращающееся магнитное поле, и это вращающееся магнитное поле создает вихревую ЭДС во вращающемся алюминиевом диске …

Фаза чередуется по часовой или против часовой стрелки?

По соглашению фазовое вращение происходит против часовой стрелки , потому что именно так мы рисуем векторы. Инструменты, как правило, не могут сказать, какая фаза какая, так как они только проводят сравнение — вам решать, как получить потенциальных клиентов в правильном порядке для того, чего вы пытаетесь достичь.

Что произойдет, если чередование фаз неправильное?

При неправильной последовательности фаз трехфазной системы подключенные трехфазные двигатели и другое вращающееся оборудование вращаются в противоположном направлении. Во многих случаях это может вызвать опасное состояние, которое может разрушить продукт, повредить оборудование и травмировать персонал .

Как проверить трехфазное питание с помощью мультиметра?

Проверка трехфазного напряжения – технический совет GalcoTV

Какова нормальная последовательность фаз?

Последовательность фаз в порядке достижения максимального пикового напряжения . Это правда? После 120 градусов фазы Y максимальное напряжение будет достигнуто фазами R и B.

Что такое счетчик чередования фаз?

Измеритель чередования фаз, как показано на рисунке 1, представляет собой устройство, используемое для определения порядка фаз трехфазной электрической системы . В электрической системе, которая содержит три фазы, AØ, BØ и CØ, важно знать порядок перед механическим подключением двигателя или генератора к электрической системе.

Как проверить вращение трехфазного компрессора?

HVAC-Как проверить обмотки трехфазного компрессора и проверить…

Как определить направление вращения двигателя?

Электродвигатели предназначены либо для вращения по часовой стрелке, либо против часовой стрелки, либо для того и другого. Это очень просто. Стандарт IEC говорит, что направление вращения всегда рассматривается со стороны ведомого конца, где нагрузка .

Что такое тестер фаз?

тестер фаз (многофазные тестеры) Устройство, часто встроенное в отвертку, используемое для проверки наличия электрического тока .

Что такое чередование фаз?

Чередование фаз или последовательность фаз — это порядок, в котором формы сигналов напряжения многофазного источника переменного тока достигают соответствующих пиков . Для трехфазной системы возможны только две последовательности фаз: 1-2-3 и 3-2-1, соответствующие двум возможным направлениям вращения генератора переменного тока.

Как исправить чередование фаз?

ПЕРВЫЙ шаг к мастерингу песни: исправление чередования фаз

Как работает реле чередования фаз?

Описание продукта. Реле чередования фаз DRR10 измеряют чередование фаз при включении и переключают, при необходимости, чередование поля, меняя 2 фазы . Встроенный PTC-монитор защищает двигатель от перегрева. необходим дальнейший поиск неисправностей или замена проводки.

Что произойдет, если генератор вращается в обратном направлении?

Изменение направления вращения изменит полярность . Теперь изменение направления поля снова изменит полярность выхода и вернется к исходному состоянию.

В чем разница между чередованием фаз и чередованием фаз?

Последовательность фаз также известна как чередование фаз . Направление вращения такое же, как и в трехфазной системе. Если ваше чередование фаз по часовой стрелке или против часовой стрелки, ваш двигатель будет вращаться по часовой стрелке или против часовой стрелки. … Последовательность фаз также известна как чередование фаз.

Какое напряжение на каждой ветви 3 фазы?

Каждая из 3-х линий будет нести 120 вольт . Если вы посмотрите на график, вы легко увидите выходную мощность любых двух линий. Если одна линия находится на пике, другая линия не находится на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Как измерить 3 фазы 240 В?

Как проверить трехфазную мощность

Какое напряжение трехфазной?

Трехфазное соединение, с другой стороны, состоит из трех отдельных проводников, необходимых для передачи электроэнергии. В однофазной системе электроснабжения напряжение может достигать 230 Вольт. Но при трехфазном подключении он может нести напряжение от до 415 Вольт .

Как проверить однофазный двигатель с помощью мультиметра

{% if result.isEmpty and result. term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  {{результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result. collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% если результат.продукты %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif%}

{{product. title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result.isEmpty and result.term %}

search.not_found %}{{translation.search.not_found }}{% else %}Sorry, nothing found for{% endif %} » escape=»»>

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат.предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result.products %}
• title | escape}}»>

  {% если product.image %} {% еще %} {% endif%}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.
suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для %}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты %}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.
