О проверке молниезащиты зданий и сооружений

После оборудования системы молниезащиты, необходимо четко понимать, что с определенной периодичностью должны проводиться ее испытания. Это необъодимо, чтобы выявить возможные неполадки и вовремя их устранить.

Проверка молниезащиты зданий и сооружений, как правило, проводится компанией, которая ее устанавливала. Однако при необходимости можно обратиться и к услугам сторонних специалистов.

Общие правила

Инспекция осуществляется во всех зданиях, где установлена система I, II или III категорий. Начинается она стандартно перед началом сезонов гроз и проводится один раз в год. Причем для зданий III категории эти проверки можно проводить раз в три года, но не реже.

Помимо этого проводится она и после некоторых изменений в конфигурации системы, либо после устранения найденных повреждений.

Оцениваются такие параметры:

  • Целостность доступных обзору деталей;
  • Степень их износа;
  • Защищенность от коррозии видимых элементов токоотводов и молниеприемников;
  • Сопротивление тока в заземлителях и в отдельно стоящих молниеотводах.

Все указанные параметры не должны превышать данные, полученные при приеме работ, более чем в пять раз. В ином случае придется провести проверку заземлителей.

Проверка молниезащиты зданий и сооружений – особенности

Каждая из них реализуется в согласии с определенной рабочей программой. В ее рамках необходимо позаботиться:

  • Об организации специальной комиссии, каждый участник которой имеет четкие обязанности;
  • Об организации рабочей группы, ответственной за внесение необходимых изменений, принятых комиссией;
  • Об определении сроков проведения проверки.

Как осуществляется инспекция

Первым делом проводится визуальный осмотр системы. Он позволяет оценить насколько надежно соединение токоотводом и их крепление к мачте. Определяется механическая прочность отдельных элементов, необходимость их замены или ремонта. Также смотрится, насколько запущена коррозия и в случае необходимости принимаются меры.

После этого проверяют надежность токоведущих элементов, также оценивается общее состояние системы и ее соответствие нынешним положениям и нормам. В случае если за последнее время в нормативы были внесены изменения, то молниезащиту необходимо модернизировать в соответствии с ними.

При помощи специальных приборов измеряются показатели сопротивления и импульсных перенапряжений, значения электромагнитных полей, а также проверяется наличие специальной документации на грозозащиту.

Помимо того, раз в шесть лет на любых объектах вскрываются заземлители, токоотводы, а также места их соединения. Каждый же год инспекция проверяет более 20% от их общего числа. На новые заменяются те элементы, которые были повреждены коррозией более чем на 25%.

Все результаты проверки тщательно документируются, составляются акты, которые остаются у заказчика. Обратите внимание, что во время грозы либо пасмурной погоды такие работы не проводятся.

Проверка системы молниезащиты ПТЭЭП | Цена, контакты в Москве и МО

  • Бесплатный выезд для определения объема работ
  • Смета работ в течении 2 часов
  • Только реальные замеры
  • Все разрешительные документы
  • Всегда хорошие цены и скидки

Электролаборатория инжиниринговой компании «ТМ Электро» оказывает услугу по проверке систем молниезащиты любой сложности по выгодным ценам в кратчайшие сроки.

Услугой могут воспользоваться предприятия и учреждения любой формы собственности и владельцы частных домов, дач, коттеджей и т.д.

Периодичность обследования регламентируется требованиями ПУЭ, ПТЭЭП, инструкцией РД-34.22.121-87 и ведомственными нормативно-техническими документами. Комплексная проверка проводится перед вводом в эксплуатацию вновь построенного объекта, а переоснащенных или реконструируемых в соответствии с графиком работ.

Проверку выполняют до начала отделочных работ. Объекты со взрывоопасными зонами проверяются до тестирования технологического оборудования.

Различают следующие виды проверок:

  • вводную;
  • плановую;
  • внеочередную.

Периодичность проверки для рабочей системы молниезащиты зависит от категории здания

В РД 34.21.122-87, п. 1.14 указано, что объекты I и II категории должны проверяться ежегодно перед началом грозового сезона, а III – раз в 3 года. Обследование должно выполняться в ясную погоду с нормальной относительной влажностью, при этом каждый громоотвод должен проверяться отдельно (при молниезащите, состоящей из нескольких громоотводов).

Кроме того, проверка систем молниезащиты должна обязательно выполняться в следующих случаях:

  • при изменениях конструкции молниезащиты;
  • после ремонтных работ;
  • после аварий, причиненными форс-мажорными обстоятельствами.

Особенности проверок

При проверке определяют состояние самого молниеприемника, качество связи с токоотводом и последнего с контуром заземления, который является основным устройством системы молниезащиты. В ПУЭ определена периодичность его проверки: 1 раз в полгода необходимо проводить визуальный осмотр и 1 раз в 12 лет со вскрытием грунта в наиболее уязвимых местах.

Сопротивление заземляющего контура на ЛЭП до 1 кВ измеряется раз в 6 лет и свыше 1 кВ – раз в 12 лет.

Цель проверки – оценить работоспособность всех участков системы молниезащиты. Объём задач и этапов проведения определяется исходя из характеристик объекта. Все данные вносятся в проверочный протокол, при используется разное оборудование и инструмент для получения достоверных данных.

Порядок проведения следующий:

  • сравнивают фактические характеристики системы молниезащиты с утвержденной проектной документацией;
  • осматривают визуально все компоненты системы на предмет целостности, качество монтажных креплений и отсутствие коррозирующих процессов;
  • простукиванием видимые сварные соединения испытывают на прочность и целостность;

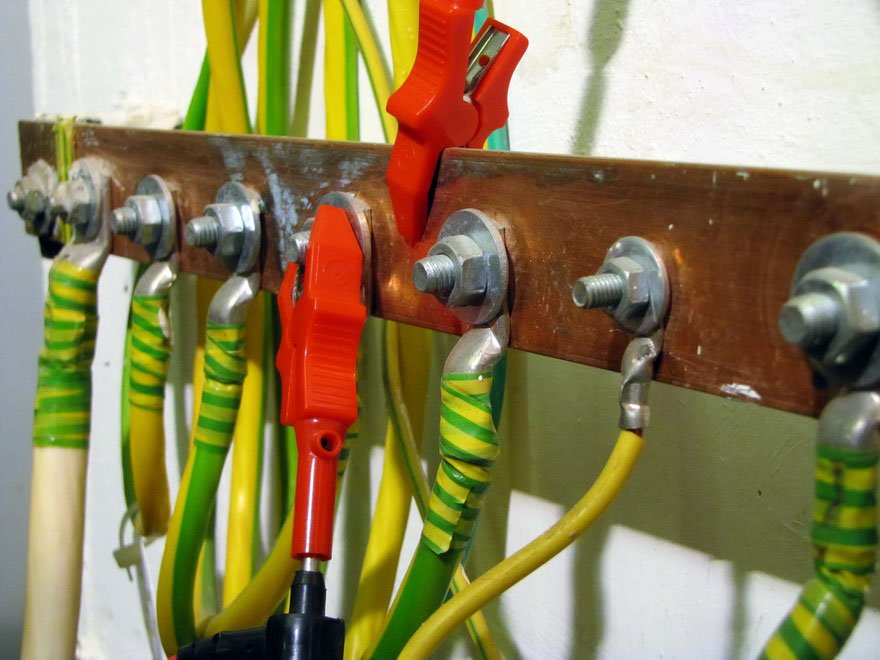

  • проводят измерение сопротивления болтовых соединений.

Измерения по трех- или четырехполюсным схемам выполняются на проверенном оборудовании и инструменте по определенным алгоритмам с фиксацией значений в протоколе.

Все этапы и операции заносятся в Протокол, который подписывает рабочая комиссия, созданная для обследования молниезащиты. В конце Протокола должен быть вывод о работоспособности системы, подписанный всеми членами комиссии. При обнаружении несоответствия системы молниезащиты нормам, составляется Ведомость дефектов с указанием сроков устранения.

Основанием для ввода в эксплуатацию или продолжения эксплуатации системы защиты от грозовых разрядов и стихийных электромагнитных импульсов является правильно составленный Акт.

Продвинутые системы молниезащиты известных компаний ABB , INDELEC и др. тоже требуют проверок. Наша электролаборатория проверяет их на соответствие требованиям европейского стандарта NF C 17-10.

Во время проведенная проверка системы молниезащиты сохранит объект при прямом попадании молнии, что может вызвать пожар и разрушение

Электромагнитные импульсы, возникающие в грозу, не станут причиной выхода из строя техники, приборов и оборудование.

Проверка молниезащиты зданий и сооружений

Проверку молниезащиты зданий и сооружений необходимо проводить с целью сравнения ее соответствия правилам устройства техноэксплуатации электрических установок пользователей. Нужный список требований технической стороны описывается вместе с производителем работ, исходя из СНиП от 12.03.1999.

Проверка устройств молниезащиты

Испытания состояния устройств грозозащиты и токоотводов осуществляется на крыше здания, при осмотре специалистом в специальном предохранительном монтерском поясе со страховочным канатом.

Проверяя контакты токопроводов, находящихся снаружи, важно привязывать инструменты к себе, дабы их не потерять. Проверяющая бригада должна прекратить проверку с появлением грозовых раскатов, так как дальнейшие действия могут быть опасными.

Проверка и испытание систем молниезащиты

Следуя сути первой категории устройств молниеохраны, она должна быть выполнена в виде отдельно находящихся от сооружения стержневых или тросовых устройств. Во второй и третьей кат. громозащиты требуется ее выполнение также, - раздельно расположенных стержневых или тросовых молниеотводящих конструкций.

При проверке систем молниезащиты, в случае уклона кровли 1 к 8, в роли молниеохраны может стать молниеприемная сетка, произведенная из стальной проволоки диаметром 0,6 см и шагом ячеек для второй категории охраны не превышающий 6 x 6 метров и 12 x 12 метров.

Для первых двух категорий прокладываются токоотводы к заземлителям через 2500 см, следуя контуру здания, а также не ближе трёх метров от входной двери и токопроводящих частей дома. Важно использование токоотводящей конструкцию от кровли или молниепринимающей сетки.

Помимо описанных выше случаев, в роли дополнительного заземляющего устройства может стать фундамент дома из железобетона.

Испытание молниезащиты проводится:

  • перед непосредственным пуском их в эксплуатацию;
  • с частотой от одного раза в год для сооружений 1-ой и 2-ой кат.;
  • для зданий третьей категории от одного раза, в течении трех лет.

Контролирование сопротивления перехода соединений на болтах молниеохранных систем следует делать каждый год, начиная с появления грозовой погоды. Проверять грозозащиту на функциональную исправность и готовность к работе необходимо до начала работ отделочного вида.

Заказывая проверяющих специалистов, важно использовать грамотный подход при выборе компании, специализирующейся на установке и проверке защит.

Особенности монтажаГрозозащита на объектах различного назначения:

Полезная информацияСтатьи о проектировании, расчетах, монтаже и тестировании систем:

Проверка систем молниезащиты - Мосэнерготест

Испытания включают в себя следующие действия:

  • проверку, соответствует ли установленная система проектной документации по своим параметрам;
  • измерения сопротивления заземления и в крепежных соединениях;
  • внешний осмотр молниезащиты для оценки прочности сварных швов и проверки отсутствия коррозии.

закажите бесплатный выезд инженера на объект

В компании МОСЭНЕРГОТЕСТ Вы можете заказать проверку системы молниезащиты. Сотрудники нашей лаборатории быстро и качественно проведут испытания и укажут на все обнаруженные недостатки. Мы проводим большое количество различных испытаний и предоставляем необходимую документацию.

Зачем нужна проверка молниезащиты

Системой молниезащиты называется система, которая отводит молнии и снижает вероятность их попадания в другие элементы здания. Исправная работа системы молниезащиты позволяет избежать серьезных повреждений оборудования и травм людей, которые могут возникнуть при попадании молнии. Система включает в себя разрядники, молниеприёмники, заземлители, предохранители и прочие элементы, которые делают попадание молнии безопасным. Согласно нормативной документации молниезащиту необходимо проверять перед началом летнего сезона.

Испытания включают в себя следующие действия:

  • проверку, соответствует ли установленная система проектной документации по своим параметрам;
  • измерения сопротивления заземления и в крепежных соединениях;
  • внешний осмотр молниезащиты для оценки прочности сварных швов и проверки отсутствия коррозии.

По окончанию испытаний мы составляем протокол, куда заносим данные о результатах проверки.

Преимущества нашей компании

Обратившись к нам, Вы получите следующие преимущества:

  • качественную проверку, проводимую опытными сотрудниками;
  • высокую скорость работы;
  • выгодные цены.

Для консультации звоните по номерам, указанным на сайте, заказывайте обратный звонок или пишите на почту.

После испытаний вы получите

Технический отчет

  • Объем выполнених испытаний (работ)
  • Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

  • Результаты измерений фактического состояния электрооборудования
  • Соответсвие электроустановки требованиям нормативной и проектной документации
  • Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
  • Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

  • По улучшению показателей системы электроснабжения
  • По защите электрооборудования от коротких замыканий
  • По устранению выявленых неисправностей и замечаний
  • По устройтву заземления и молниезащиты
  • По безопасной эксплуатации электрооборудования

Хотите получить скидку? Закажите услугу прямо сейчас!

Молниезащита | Лондонская епархия

Молниезащита

1. Краткое руководство: основные требования к испытаниям систем молниезащиты

1.1 Свод практических правил по защите сооружений от молнии (BS EN 62305: 2006) требует, чтобы все молнии системы защиты проверяются и тестируются ежегодно. Это связано с тем, что показания сопротивления земли не просто увеличиваются ежегодно, они неизменно повышаются в летние месяцы по мере высыхания субстрата (земли).По этой причине в своде правил указано, что тесты следует повторять через фиксированные интервалы, предпочтительно не превышающие 12 месяцев, хотя может быть выгодно выбрать период немного короче 12 месяцев, чтобы варьировать сезоны, в которые проводятся тесты. Также важно, чтобы полностью квалифицированный и зарегистрированный инженер проверил, что все соединения и соединения не корродированы и все еще имеют электрическую целостность.

1.2 Следует помнить, что в большинстве мест отправления религиозных обрядов есть системы защиты от молний, ​​которые не соответствуют стандартам, изложенным в своде правил, поэтому эффективное поддержание этих «частичных» систем становится еще более важным. Удары молнии уже не редкость - в результате изменения климата, связанного с глобальным потеплением, теперь у нас бывают удары молнии как зимой, так и летом.

1.3 Некоторые люди утверждают, что, возможно, было бы целесообразно снизить частоту испытаний до одного раза в два с половиной года или, возможно, каждые пять лет, чтобы совпасть с отчетом о пятилетней проверке, но это не рекомендуется из-за результатов ударов молнии и статический разряд может иметь разрушительные последствия. Тестирование важно, поскольку молниеприемник является «механизмом захвата», который притягивает молнию.

1.4 Таким образом, если в здание с плохо обслуживаемой системой или неисправным заземляющим устройством ударит молния или статическое электричество, это может привести к «прорыву» на другие металлы внутри или на конструкции. Это может произойти даже без прямого удара, поскольку все молниеотводы накапливают статическое электричество, даже если шторм находится на расстоянии 4 миль. По этой причине все металлические рамы колоколов и другой металл внутри или на конструкции должны быть прикреплены к системе молниеотводов, чтобы предотвратить это «мгновенное перекрытие».

1.5 Чтобы убедиться, что лицо, проводящее испытание, имеет соответствующую квалификацию, рекомендуется попросить предъявить карту Схемы сертификации строительных навыков (CSCS) инженера в качестве доказательства квалификации. Карточка будет содержать фотографию инженера и его регистрационный номер Совета по обучению строительной отрасли (CITB).

1.6 Метод тестирования должен соответствовать соответствующему разделу практических правил. Тестирование, проверка и сертификация одной заземляющей установки и одного токоотвода могут стоить менее 100 фунтов стерлингов и, следовательно, должны быть включены в годовой бюджет на техническое обслуживание.Сертификат соответствия нормам правил действует в течение 12 месяцев (так же, как MOT на автомобиле) и может помочь доказать, что здание находится в хорошем состоянии в случае претензии к вашей страховой компании.

1.7 Кроме того, если в электрическую систему встроена защита от перенапряжения, она должна подвергаться независимой проверке в рамках периодической фиксированной электрической проверки квалифицированным электриком или подрядчиком.

2. Подробное руководство: введение

Это руководство было разработано для информирования проверяющих архитекторов, приходских архитекторов, церковных старост и других членов PCC, участвующих в обслуживании церковных зданий.Он основан на BS EN 62305: 2006 «Защита от молнии» (ссылки с 1 по 4) с некоторой ссылкой на своего предшественника, BS 6651: 1999 (ссылка 5), который оставался действующим стандартом до 31 августа 2008 года. руководство, относящееся к «Правилам использования электроэнергии в работе - 1989» (ссылка 6) (EWR: 1989) и ссылка на «Строительные (проектирование и управление) Положения 1994 года».

3. Необходимость молниезащиты

3.1 Существует три аспекта защиты, а именно:

  • Защита конструкции здания.
  • Защита людей в здании и в непосредственной близости от него.
  • Защита электрического, особенно электронного, оборудования в здании или подключенного к электроснабжению здания.

3.2 Официальных требований по установке молниезащиты нет. Однако церковный совет или другой орган можно было обвинить в том, что он не учел необходимость защиты или не учел необходимость, тем не менее, не установил защиту там, где это было показано, особенно для защиты людей.Одним из конкретных аспектов этого является требование EWR: 1989. Правило 6 EWR: 1989 требует, чтобы «Электрооборудование, которое в разумных пределах может подвергаться воздействию… .. погодных явлений, стихийных бедствий… .., должно иметь такую ​​конструкцию или, при необходимости, защищено, чтобы предотвратить, насколько это возможно. практически осуществимая опасность, возникающая в результате такого воздействия ». Удар молнии в незащищенное здание может повредить электрическую систему, оставив ее в таком состоянии, при котором человек может получить травму или смертельный удар.

3.3 Хотя, насколько известно, это не было проверено, суд может постановить, что Церковный совет, не установив LPS, не выполнил свои обязанности по EWR: 1989. Риск такой аварии невелик; тем не менее, PCC должны принять во внимание требования EWR: 1989 при принятии решения о том, устанавливать или модернизировать LPS, уделяя особое внимание необходимости защиты от перенапряжения на вводной позиции обслуживания. Группа Ecclesiastical Insurance Group настоятельно рекомендует установку молниезащиты, но не настаивает на этом.В то время как большинство страховых случаев предъявляются к повреждению электронного оборудования, в среднем одна церковь в Великобритании серьезно повреждена каждый год или около того, часто с потерей невосполнимого культурного наследия и потерей возможности использования всей или части церкви в течение года или Больше.

3.4 Потребность в защите определяется оценками риска с использованием процедур BS EN 62305-2: 2006 «Защита от молнии - Часть 2: Управление рисками». Риски можно рассчитать по одной или нескольким из четырех категорий, а затем сравнить с тем, что определено как допустимое значение.Если рассчитанный риск превышает допустимое значение, тогда молниезащита должна быть установлена ​​таким образом, чтобы снизить этот риск до допустимого значения или меньше.

3.5 Соответствующие типичные допустимые риски, относящиеся к трем из четырех категорий, приведены в Национальном приложении NK Соединенного Королевства, как указано ниже:

Типичные значения допустимого риска:

  • Потеря жизни или необратимые травмы: 10-5 RT (y-1)
  • Потеря обслуживания населения: 10-4 RT (y-1)
  • Утрата культурного наследия: 10-4 RT (y-1)

Следует отметить, что BSI имеет присвоил рекомендованный Соединенным Королевством допустимый риск утраты культурного наследия, который, по ее мнению, более соответствует окружающей среде Соединенного Королевства. Кроме того, в Стандарте указано, что «ответственность за определение допустимого риска возлагается на компетентный орган» (Статья 5 .4), и поэтому могут использоваться другие значения, если они могут быть обоснованы. Потребуется веское обоснование, чтобы позволить зданию иметь более высокий риск гибели людей или необратимых травм, чем рекомендованный. Эта цифра получена из сравнения с повседневными рисками, как установлено, например, в BS 6651: 1999. Четвертая категория потерь - это экономические потери, и решение о допустимом риске полностью остается на усмотрение ответственного органа. Для церквей первая и третья категории потерь являются более важными, хотя может быть разумным рассчитать риск экономических потерь при наличии различного электронного оборудования, поскольку большинство претензий относятся к повреждению электронного оборудования.Поскольку процедура расчета риска довольно сложна, обычно используется программное обеспечение.

4. Конструкция защиты

4.1 Уровни защиты

Система молниезащиты (LPS) спроектирована в соответствии с одним из четырех уровней защиты, что необходимо для снижения рисков до уровня не более допустимого. Церкви, как правило, требуется защита только уровня IV, хотя для больших зданий в ситуации высокого риска иногда может потребоваться уровень III.

4.2 Системы молниеприемника

Молниеприемники - это те части СМЗ, которые предназначены для использования в качестве точек захвата при ударе молнии. Обычно они размещаются на высоких точках здания, например. шпили, башни, флагштоки и коньки крыш, а также на высоких углах здания, включая углы башен. Они могут иметь форму отдельного стержня или ленты, соединенной с токоотводом, участка токоотвода, поднятого над окружающей каменной кладкой, или флюгера.На большой площади крыши, где требуется сеть молниеприемника, размер ячеек различается для разных уровней защиты (20 м x 20 м для уровня IV и 15 м x 15 м для уровня III).

Для всех молниеприемников предпочтительнее использовать неизолированные проводники, хотя проводники конька крыши могут быть покрыты ПВХ или размещены под коньковой черепицей. Радиоактивные воздушные терминалы не допускаются (BS EN 62305-3 пункт 5. 2.1). Перед установкой других молниеприемников, таких как устройства с ранними эмиссионными косами, которые утверждают, что их свойства превосходят обычные штанги (Франклина), следует получить рекомендации DAC.Хотя удары молнии с большей вероятностью попадут в самую высокую точку здания, это далеко не всегда так. В 2005 году церковь в Рочестерской епархии, имеющая молниеприемник на башне, была поражена в восточном конце алтаря, что привело к серьезному огневому повреждению алтаря.

4.3. Токоотводы

Токоотводы предназначены для отвода тока от молниеприемников на уровень земли, где они будут подключаться к точкам заземления. У старых LPS обычно был единственный токоотвод на церковной башне или шпиле.Было несколько случаев поражения молнией церквей с такими сооружениями, включая церковь в Рочестерской епархии в 1989 году и церковь в Оксфордской епархии в 2004 году. Система, разработанная для уровня IV, требует LPS с одним токоотводом на каждые 20 м периметр тугой струны, как в BS 6651 и до Уровня III, по одной через каждые 15 м. Настоятельно рекомендуется, чтобы, как и в BS 6651, церковная башня или шпиль имел по крайней мере два токоотвода. Одним из преимуществ нескольких токоотводов является разделение тока на несколько каналов; это снижает высокое напряжение, возникающее во время удара.Это напряжение может вызвать "боковое мигание", в результате чего молния ищет другие металлические пути, например рамы для звонков и электропроводка. При прохождении через горючий материал боковой окрас может вызвать пожар, а также может вызвать серьезные повреждения электрооборудования.

EIG и English Heritage в своем совместном буклете (ссылка 3) предполагают, что в большинстве случаев хорошая защита церковной башни или шпиля, включая два токоотвода, обеспечит удовлетворительный уровень защиты всего здания. Однако это зависит от геометрии здания, то есть от высоты башни или шпиля по отношению к длине нефа и алтаря в традиционной церковной планировке, а также от способности связываться с основной землей (см.9, 10 ниже). В токоотводы вставляются контрольные разрывы, чтобы можно было проверить сопротивление заземления отдельных точек заземления. Хотя рекомендуется соединять вертикальные нисходящие проводники, спиральные нисходящие проводники и угловые проводники башни с горизонтальным кольцом на уровне крыши башни, последующее испытание целостности можно упростить, если в кольцо вставить изолирующие искровые разрядники.

4.4 Точки заземления

Нижний конец токоотводов должен быть надежно соединен с землей через точку заземления для каждого проводника.Общее сопротивление сети заземления должно быть не более 10 Ом. Сопротивление заземления отдельной точки заземления должно быть не более чем в 10 Ом умноженное на количество токоотводов. Таким образом, для установки с двумя токоотводами сопротивление заземления каждой точки заземления может достигать примерно 20 Ом, что легче достичь, чем 10 Ом для одной точки заземления, особенно в почвах с высоким удельным сопротивлением. Независимо от сопротивления, минимальная глубина стержня 2,4 м должна использоваться для минимизации сезонных и долгосрочных колебаний сопротивления. В исключительных случаях в каменистых условиях ограничение в 10 Ом можно не учитывать, но требуется кольцевой заземляющий электрод вокруг основания церкви, подключенный ко всем токоотводам и к заземлению сети. На каждом заземляющем стержне должна быть смотровая яма.

4.5. Склеивание - Общие положения

Склеивание - это термин, используемый для подключения LPS к любой крупной металлической конструкции, которая, как считается, находится в диапазоне бокового просвета (в качестве приблизительного ориентира один метр на уровне земли плюс один метр на 10 м высоты).Соединение, как правило, должно включать металлические рамы для звонков, циферблаты и механизмы, а также электрическую сеть, которая сама будет подключена к другим службам. В пункте 5.4.1 стандарта BS EN 62305–3 указано: «Системы заземления должны быть соединены в соответствии с требованиями 6.2». Также Правила электропроводки IEE (ссылка 7) содержат в Положении 413-02-02 «Основные проводники уравнивания потенциалов требуются для подключения следующих металлических частей к главному заземляющему зажиму… (vi) систем молниезащиты».

Склеивание поэтому следует рассматривать не как дополнительную опцию, а как неотъемлемую часть LPS. Ценность такого соединения состоит в том, что во время удара молнии оно уменьшает разницу напряжений между LPS и службами или другими металлоконструкциями и, следовательно, снижает риск перекрытия служб или металлоконструкций. В частности, подключение к электросети увеличивает контакт с землей и выгодно как для системы молниезащиты, так и для электросети, и является разумной мерой предосторожности в соответствии с Правилами 6 и 8 EWR: 1989.Следует использовать неинвазивные проводники, покрытые ПВХ (например, не зеленые и желтые покрытия), по крайней мере, снаружи. Минимальные площади поперечного сечения для заземляющих проводов приведены в таблицах 8 и 9 BS EN 62305-3: 2006 в разделе 6.2.2, включая 14 мм2 для меди и 22 мм2 для алюминия для подключения проводов к основному заземляющему зажиму. Хотя эти минимумы намного меньше типичных 50 мм2 основных проводов, использование молниезащитных проводов вполне допустимо. Любые подземные соединения должны быть выполнены из нержавеющего материала, т.е.е. медь, плакированная медью сталь, но не алюминий, и необходимо проявлять особую осторожность, чтобы защитить соединения от коррозии. Любое соединение, проходящее через стену, наиболее удобно будет иметь круглое сечение, а не ленту, и, даже если оно покрыто ПВХ, должно быть из меди, если не используется отдельная втулка, из-за вероятности повреждения ПВХ во время установки и коррозионного воздействия. действие известкового раствора на алюминий.

4.6. Соединение - Маршрутизация

Поскольку скорость нарастания тока при ударе молнии очень высока, соединение должно иметь не только низкое сопротивление, но и низкую индуктивность.Индуктивность в значительной степени определяется длиной соединительного кабеля, который должен быть проложен достаточно прямым путем, в идеале не более чем в 1½ раза превышающим прямое расстояние, от точки на или выше испытательного разрыва на ближайшей точке LPS. на входящую службу или слесарные работы. Его общая длина в идеале должна быть не более 10 м и не более 15 м. Если провод проводится вокруг контрфорса или внутри здания, следует соблюдать осторожность, чтобы избежать длинных петель. Подробные инструкции приведены в разделе 5.3.4 BS EN 62305-3. В качестве приблизительного ориентира длина петли не должна превышать восьмикратную длину открытого конца петли. Как правило, такие услуги, как газ и вода, уже будут подключены к электросети. Дальнейшее связывание будет необходимо только там, где услуги проходят довольно близко к части LPS.

Руководство по этому поводу дано в пункте 6.3 стандарта BS EN 62305-3. В качестве приблизительной оценки «близко» можно рассматривать как 1 м на уровне земли, увеличиваясь до 3 м на высоте 20 м. Прикрепление к масляным резервуарам и их подводящим трубам, опять же в ближайшей точке, важно, даже если масляная система не используется.Под землей может произойти боковая вспышка молнии, и может потребоваться подсоединение к подземной трубе, если это ближайшая точка (но соединение все же должно быть выше испытательного разрыва на ближайшем токоотводе). Можно избежать просверливания толстых стен путем соединения с землей электрической системы за пределами здания либо в точке заземления системы для отдельных систем заземления (с воздушными кабелями), но не к оболочке кабеля подземного питания. Схема типичной схемы соединения показана на странице 172 I.E.E. On Site Guide к BS7671: 2001 (2004) (ссылка 8).

4.7. Электронное оборудование

Электронное оборудование может быть повреждено прямыми ударами или, чаще, скачками напряжения (скачками), возникающими в линиях электропередач или телефонных линиях в результате удара на расстоянии. Риск повреждения электронного оборудования из-за переходных напряжений (скачков) в источниках питания и телефонных линиях или наведенных напряжений в системных кабелях намного выше, чем риск удара по зданию - от 1 из 10 до 1 из 50 на каждый. год, хотя последствия гораздо меньше и редко выходят за рамки повреждения самого оборудования.M.I.C.C. кабель также подвержен кратковременному повреждению молнией.

Повреждения из-за переходных процессов можно минимизировать, установив устройства защиты от перенапряжения, например между каждой фазой электросети и землей, где источник питания входит в здание, и на самом оборудовании. Церквям с компьютерами или разнообразным электронным оборудованием, например, некоторым из следующего: обнаружение дыма, охранная сигнализация, электронное управление котлом, звуковые системы, электронное управление молнией, электронные органы, рекомендуется установить устройства защиты от перенапряжения на входе в сеть , чтобы свести к минимуму риск повреждения.Воздушные линии увеличивают риск. Хорошая конструкция установки с уделением внимания прокладке кабелей и расположению оборудования также может помочь уменьшить повреждения, в частности, индуцированные напряжения от прямого удара по LPS. BS EN 62305-4 дает исчерпывающее руководство по защите электронного оборудования. Инструкции также приведены в буклете EIG / EH «Оборудование для защиты от перенапряжения» (ссылка 10).

4.8. Материалы

Молниеприемники предпочтительно должны быть из чистого металла - меди или алюминия.Токоотводы могут быть либо из меди, либо из алюминия, либо ленточного (плоская полоса), либо круглого сечения, и с эстетической точки зрения обычно лучше с соответствующим окрашенным покрытием из ПВХ. Чистый алюминий нельзя использовать там, где он контактирует с известняком или известковым раствором из-за коррозии. Из-за высокой стоимости меди было несколько случаев кражи медных токоотводов, а также случаев обрезки и выбрасывания алюминиевых проводов. Таким образом, использование алюминия дает преимущество, но нижние два дюйма следует оставить открытыми, чтобы показать, что это алюминий.

Медные токоотводы могут быть защищены крышкой из твердой древесины при условии доступности испытательного разрыва. Такая крышка также рекомендуется для защитных установок с несколькими заземлениями (см. Параграф 14). Стыки между разнородными металлами должны выполняться с использованием биметаллических соединителей. В точках заземления обычно используются стержни из закаленной стали с медным покрытием, вбитые в землю. Можно использовать горизонтальную ленту в траншее, где почвенные условия затрудняют или делают невозможным забивание штанг. Траншея должна быть не менее 0.Глубина 5 м, чтобы избежать высыхания. На древних погостах потребуется археологическое наблюдение за рытьем траншей. С эстетической точки зрения недопустимо прокладывать желто-зеленые соединительные кабели, покрытые ПВХ, вокруг внешней стороны здания. Соединения должны быть выполнены с использованием соответствующего цвета (например, камня) или неинвазивного цвета, такого как черный, покрытые проводники и, в случае соединений с основным заземляющим выводом, обозначенные на каждом конце.

5. Разрешения

5.1 DAC и процесс факультета

PCC рекомендуется направлять все предложения по ремонту и модернизации систем молниезащиты в DAC для рассмотрения до подачи заявки на факультет.Регулярный осмотр и тестирование не требуют разрешения. Ремонт, в том числе модернизация неисправного заземления, добавление одного токоотвода, подключение и установка защиты от перенапряжения, может считаться второстепенным вопросом, не требующим участия преподавателей, при условии, что работа выполняется в соответствии с данной инструкцией и соответствующими стандартами. Ссылка должна быть сделана на текущий список мелких работ, доступный по следующей ссылке: [ссылка]

https://www.london.anglican.org/DACMinorWorks.

5.2 Разрешение на планирование

Разрешение на планирование обычно требуется для внешних работ. Следует обратиться за советом к соответствующему местному органу планирования. Пожалуйста, также проконсультируйтесь о церковных зданиях и системе планирования.

5.3 Поставщики электроэнергии

EDF не требует, чтобы потребители запрашивали разрешение Компании на подключение системы молниезащиты к земле Компании при условии, что:

  1. Устройства подключения соответствуют требованиям BS EN 62305: 2006.
  2. Заземление сети составляет не более 10 Ом
  3. LPS регулярно проверяется и испытывается в соответствии с BS EN 62305: 2006

Кроме того, рекомендуется, чтобы в случае установок с несколькими защитными заземлениями, т. Е. Установок с использованием нейтральный провод питания в качестве защитного проводника (обычно соответствующим образом маркированный на клеммах питания компании) первые три метра молниеотводов над землей должны быть защищены от прямого контакта.Это обеспечивает защиту от ударов любого прикосновения к токоотводам в редких случаях обрыва нейтрального проводника компании. Такая защита достигается в случае проводов, покрытых ПВХ, за счет того, что все стыки закрыты.

5.4 Поставщики газа

British Gas не требует, чтобы церкви получали индивидуальное разрешение на соединение при соблюдении требований нормативных актов.

6. Дополнения к существующим системам

6.1.Общие дополнения

Следует обратиться за соответствующей профессиональной консультацией о последствиях молниезащиты, когда в здание вносятся дополнения, включая внешние установки, такие как прожектор и масляные резервуары вблизи токоотводов и точек заземления, или при установке нового оборудования, такого как электронное оборудование , внутри здания.

6.2. Радиоантенны

Любая фирма, устанавливающая радиооборудование в церковной башне или шпиле (используя его в качестве антенной мачты), пожелает защитить свое оборудование от повреждения молнией и, вероятно, будет готова внести значительный вклад в общую защиту здания и свое оборудование там, где требуется новая установка или улучшение старой установки.Необходимо согласовать последующее обслуживание и ответственность.

7. Нормативно-правовая база

7.1. НДС

В перечисленных зданиях новая установка не облагается НДС. Ремонт и техническое обслуживание могут иметь право на частичное возмещение НДС в соответствии с Системой грантов на места поклонения, внесенные в список. Пожалуйста, посетите веб-сайт LPW Scheme для получения дополнительной информации.

7.2. Нормы и стандарты в целом

Ничто в этом руководстве не должно толковаться как противоречащее самым последним соответствующим британским стандартам и другим нормативным актам.

7.3. Здоровье и безопасность

Постановления о строительстве (проектировании и управлении) 1994 года вполне могут применяться как к установке, техническому обслуживанию и испытаниям систем молниезащиты, так и к другим работам, учитывая, что молнии представляют опасность, от которой следует принимать меры. Например, разработчик СМЗ несет ответственность за обеспечение проекта, в котором учитывалась безопасность при его установке и последующем обслуживании, независимо от того, вызывает ли размер проекта действие Положений о МЧР.Также в общем проекте работ, включающем основные строительные леса, необходимость прикрепления лесов к СМЗ и заземлению сети и обеспечение собственного заземления следует рассматривать как проблему безопасности. Любой, кто сомневается в применении Правил CDM, должен проконсультироваться с консультантом по охране труда.

7.4. Положение об электричестве на работе 1989 г.

Церковный совет как «исполнитель обязанностей» согласно Регламенту об электричестве на рабочем месте 1989 г. несет ответственность за определение надлежащей периодичности технического обслуживания, т.е.е. как для визуального осмотра, так и для испытаний, а также в соответствии с Правилами 13 и 14 EWR, и что испытания проводятся безопасным образом.

8. Техническое обслуживание

8.1. Визуальный осмотр

Не реже одного раза в год церковный староста или другое назначенное лицо должно проводить визуальный осмотр СМЗ с уровня земли, чтобы убедиться, что все части надежно соединены вместе и прикреплены к зданию. После известного или предполагаемого удара молнии необходимо проверить систему на наличие явных повреждений.В сочетании с четырехлетним тестированием подрядчик должен провести тщательный визуальный осмотр всех проводников на уровне крыши башни и любой части системы, где с помощью тестирования выявляются неисправности.

8.2. Тестирование

Отдельные точки заземления и сеть заземления в целом следует проверять не реже одного раза в четыре года с использованием процедур, изложенных в BS 7430: 1998 (ссылка 12). Тестирование включает в себя следующее:

  • Сопротивление заземления каждой точки заземления (испытательный разрыв на разрыв).BS 6651: 1999 определяет максимальное количество токоотводов, умноженное на 10 Ом. BS EN 62305-3: 2006 не определяет максимум, но цифру, не превышающую значение BS 6651 на 20%, следует считать приемлемым. Значительные изменения даже ниже этих пределов вызывают беспокойство и требуют более частого изучения или наблюдения.
  • Сопротивление сети заземления от каждой точки заземления (замкнутый контрольный разрыв). Это делается одновременно с приведенным выше тестом. Это не точный тест, но он позволит выявить соединения этого конкретного токоотвода с остальной системой с высоким сопротивлением.
  • Сопротивление сети заземления. Это предполагает размещение испытательных щупов на значительно большем расстоянии, чем в двух вышеупомянутых испытаниях, и таким образом, чтобы измерение было связано с электрическим центром сети.
  • Проверка непрерывности. В церкви со шпилем, имеющим два токоотвода, рекомендуется из-за недоступности соединений с флюгером или другим молниеприемником провести электрическое испытание на целостность цепи от земли, временно прервав любые другие пути, e .г. через металлическую раму колокола или на уровне крыши башни, если они уже не сломаны путем введения изолирующих искровых разрядников. Также испытание от одного конца системы до другого, обычно от башни до восточного конца алтаря.

Примечание. Для испытания заземления требуется специальное оборудование и знания, которыми обладают инженерные фирмы по защите от молний, ​​но не электрические подрядчики.

8.3. Записи

План установки вместе с дополнениями и изменениями, а также результаты периодических проверок, включая ежегодные визуальные проверки и испытания, следует хранить в церковном журнале.

9. Роль проверяющих архитекторов и геодезистов

Проверяющие архитекторы и геодезисты в своих пятилетних отчетах должны:

  • рекомендовать PCC, имеющим незащищенные церкви, рассмотреть возможность установки LPS. Формальная оценка риска является подходящей основой для этого рассмотрения.
  • советует компаниям PCC, имеющим церковь с одним токоотводом, рассмотреть возможность модернизации установки, включив как минимум два токоотвода с соединением с обширными металлическими конструкциями в башне.
  • советуют PCC, имеющим LPS, который не подключен к электросети, установить соединение. (Такую рекомендацию может дать электротехник). Для соединения может потребоваться удлинение СМЗ для обеспечения токоотвода вблизи (скажем, 10 м) от основной точки заземления электроустановки.

10. Резюме

Все церкви, кроме самых маленьких, должны иметь систему молниезащиты для защиты как здания, так и, возможно, людей в здании и в непосредственной близости от него.СМЗ с двумя токоотводами и соответствующим соединением следует рассматривать как базовый минимальный стандарт. Такая частичная система в некоторых случаях может обеспечить адекватную защиту. Кроме того, в церквях с компьютером или обширным электронным оборудованием рекомендуется установить ограничители перенапряжения на входе в сеть, а также на оборудовании для защиты оборудования. Для всех работ по защите от молний следует использовать специализированные фирмы. Группа Ecclesiastical Insurance Group настоятельно рекомендует установку молниезащиты, но не настаивает на этом.

11. Компании по техническому обслуживанию и установке

Ассоциация технических специалистов, специалистов по освещению и доступу (ATLAS) (бывшая Национальная федерация мастеров-саперов и инженеров-проводников молний) предоставляет общие рекомендации и список фирм-членов и их специальностей.

ATLAS

6-8 Bonhill Street, London EC2A 4BX
0844 249 0026
[email protected]
www.atlas.org.uk

12. Ссылки и дополнительная литература

1.BS EN 62305-1: 2006 Защита от молнии - Часть 1: Общие принципы
2. BS EN 62305-2: 2006 Защита от молнии - Часть 2: Управление рисками
3. BS EN 62305-3: 2006 Защита от молнии - Часть 3: Физические повреждения конструкций и опасность для жизни.
4. BS EN 62305-4: 2006 Защита от молнии - Часть 4: Электрические и электронные системы внутри сооружений.
5. BS 665l: 1999 (2005) - Свод правил по защите конструкций от молнии. Настоящий Стандарт теряет силу 1 сентября 2008 года.
6. Меморандум о правилах использования электричества на рабочем месте 1989. HMSO HS (R) 25 ISBN 07176 160 29
7. BS 7671: 2001 (2004) - Требования к электроустановкам - Правила проводки IEE - шестнадцатое издание. Этот стандарт будет заменен на 17-е издание BS 7671: 2008.
8. Местное руководство IEE к BS 7671: 2001 (2004). Будет опубликовано новое руководство, основанное на новой редакции Стандарта.
9. «Молниезащита для церквей - руководство по проектированию и установке» (2000), которую можно бесплатно получить в EIG, Beaufort House, Brunswick Road, Gloucester GL1 1JZ или English Heritage, 23 Savile Row, London, W1X 1AB.Примечание: эта и нижеследующая публикации были подготовлены до введения в действие стандарта BS 62305
10. «Защита оборудования от импульсных перенапряжений. Руководство по выбору и установке в исторических зданиях», октябрь 2004 г.
11. «Общие рекомендации для архитекторов и геодезистов по требованиям к молниезащите для приходских церквей», сентябрь 2007 г., подготовлено Eur Ing PC Palles-Clark, C Eng, FIET и Rev GCM Miles MA, MSc, C Eng, MIET .
12. BS 7430: 1998 Свод правил заземления.Новая редакция этого стандарта находится в стадии подготовки.

13. Выражение признательности

Этот совет в значительной степени основан на документе, составленном для Кентерберийской епархии преподобным Кристофером Майлзом Энгом, МИЭТ, епархиальным консультантом по молниезащите, а также на Обществе защиты древних построек » совет на своем веб-сайте «Вера в поддержание», www.spabfim.org.uk, с любезного разрешения г-жи Сары Крофтс.

Епархиальный консультативный комитет
Лондонская епархия
Январь 2012 г.


Исследование систем молниезащиты для предотвращения атак молний


Блог молниезащиты

Неделя 113 | 9 июля 2015 г.

Это было давно. Летом я склонен немного сбавлять обороты, так что извиняюсь перед вами. Для справки, я не просто тусовался; Я делал что-то действительно захватывающее. Сбор данных!

В марте 2015 года, начиная с StocExpo 2015, ILTI (Международный институт молниеносных технологий) начал опрос, чтобы узнать о передовых отраслевых практиках в отношении Системы молниезащиты (LPS) . Кроме того, что они используют и насколько хорошо они поддерживают свои LPS. Опрос длился 3 месяца, в нем приняли участие 111 респондентов.Lightning Eliminators был одним из спонсоров этого начинания, и поэтому имел привилегию иметь возможность просматривать данные и делиться ими соответственно.

Я включил некоторые результаты ниже, но я чувствую, что необходимо сделать небольшой комментарий заранее, потому что, честно говоря, я нашел некоторые проценты немного шокирующими!

Хотя 93% реализуют молниезащиту (на самом деле только 78% используют комплексные решения для молниезащиты), 17% не знают, а 7% вообще не знают. Из этих пользователей молниезащиты 6% участников были лицами, принимающими решения: «Действительно !! Ты не знаешь?" Я считаю это необычным и действительно пугающим.Сложив эту цифру, 61% не проверяют свои системы и / или не знают, проверяют ли они свои системы; или не думайте, что проверка применима ... эти читатели - самая ужасающая находка из всего обзора.

Вы осматриваете и обслуживаете свой автомобиль? Почему ты делаешь это? Это так, что он будет работать правильно, и вы не попадете в затруднительное положение? Вы осматриваете свой дом? Почему ты делаешь это? Так у вас есть крыша над головой или, может быть, для сохранения стоимости? То же самое касается любого оборудования, имеющегося на вашем предприятии.Фактически, отсутствие проверки и обслуживания вашей системы молниезащиты может быть более опасным, чем ее отсутствие вообще.

Тем из вас, кто прошел этот опрос, принимает решения и кто ответил утвердительно на вопрос «Есть ли у вас молниезащита?» и ответил «Нет», «Я не знаю» или «Не применимо» на вопрос «Проверяете ли вы свою молниезащиту ежегодно?», знаете что! У вас нет молниезащиты, и у вас может быть оборудование, которое делает вас полностью уязвимым для удара молнии и, кроме того, может повредить чувствительную электронику и оборудование.

Несколько участников ответили на вопрос «Какой тип молниезащиты?» с названием компании, а не с типом системы, что нам мало что говорит, но, учитывая названия нескольких из перечисленных компаний, я бы предположил, что ваша система молниезащиты состоит из обычного громоотвода (у меня не знаю, было ли задействовано заземление и скачок напряжения). Что ж, "каждому там свое!" Я говорю, но помимо того, где были перечислены названные компании, респонденты также сказали «нет» ежегодной проверке своих систем.

Читатели, независимо от того, какой тип решения молниезащиты вы применяете, когда оно не проверяется и не обслуживается , это превращает ваш объект в бомбу замедленного действия. Я надеюсь, что это просто совпадение, а не отсутствие протокола со стороны поставщиков, предоставивших решение, потому что это было бы бессовестным. Я в равной степени уверен (хотя и разочарован), что в большей степени вы и / или ваша организация думаете, что это не важно и ненужно. Зачем тратить деньги? Что ж, здесь церемониться не буду. Вы неправы! Вы слышали, как я говорил это неоднократно, но я собираюсь повторить это снова. «Достаточно одного удара» и «Один удар может стоить вам миллионы!»

Не знаю, почему я шокирован. В течение многих лет мы знали, что большинство клиентов обращаются к нам постфактум, и, как бы мы ни наслаждались бизнесом, нам непостижимо, что это так. Итак, после нескольких блогов на эту тему, чтения лекций и повторения на этом этапе я умоляю вас: «Пожалуйста, проверьте свои системы, чтобы можно было провести надлежащее обслуживание.«Если компания, установившая систему, не предлагает эту услугу или не рекомендует ее, мы будем рады сделать это, и / или найти кого-нибудь, кто поможет вам. Осмотр и обслуживание являются ключевыми и крайне необходимыми! Принимая во внимание основные отрасли, которые участвовали в этом опросе, эту Lightning Diva беспокоит то, что некоторые из них работают в таких опасных условиях, и вероятность неисправного или поврежденного оборудования неизбежна.

Я не собираюсь обсуждать плюсы и минусы collection vs.профилактика в этом резюме, потому что те из вас, кто читает мой блог, знают, что я и моя компания стоим по этому поводу. Было несколько респондентов, которые действительно использовали нашу технологию для своих нужд в системах молниезащиты, что было приятно видеть. В целом, приятно видеть, что большинство из вас использует какой-либо тип молниезащиты, потому что по мере того, как молнии становятся более частыми и нестабильными в течение следующих 50 лет , необходимо иметь решение.

Последний вывод: 63% даже не знают, что есть риск.Проверка уязвимости молнии - это базовый и простой процесс. Это можно сделать по телефону. Мы делаем их довольно часто. По крайней мере, промышленные предприятия должны знать о своей уязвимости от молний.

Ниже приведены результаты опроса и отрасли, участвовавшие в опросе. Наслаждайтесь!
The LightningDiva @ Large

Характеристика респондента:

Тип отрасли:
13% Электроэнергетика
9% Строительство / Инфраструктура
8% Нефть и газ
7% Энергетика
7% Инженерно-консалтинговые или строительные фирмы
6% Коммунальное хозяйство
5% Производство
3% Правительство
3% Химическая промышленность
39% Другое (3 или менее респондента: логистика, недвижимость, образование, здравоохранение, развлечения, радиовещание и издательское дело)

Функция:
42% Уровень надзора (директор, менеджер, В. П. Супервайзер, ведущий)
40% Рабочий (неконтролирующая должность)
18% (Сотрудники, не имеющие отношения к молниезащите, но работающие в промышленных компаниях, которые используют и / или нуждаются в молниезащите)

Отдел:
38% Инженерное дело (электрическое, механическое)
20% Безопасность
15% Эксплуатация / техническое обслуживание
27% (Другое: строительство, обучение, ИТ, управление проектами, другое или не указано)

Использовать молниезащиту
93% Да (15% используют только заземление по плану проверки и испытаний

для установки систем заземления и молниезащиты с контрольными списками

Получите редактируемый шаблон ITP для плана проверки и испытаний для установки систем заземления и молниезащиты с контрольными списками проверок на строительных площадках .

Купите этот полный редактируемый шаблон ITP для установки систем заземления и молниезащиты по низкой цене, которая меньше стоимости часа вашего времени.

Этот шаблон содержит редактируемые файлы MS Word и Excel, которые вы можете использовать и обновлять в соответствии со спецификациями и требованиями проекта, над которым вы работаете.

Что вы получите с этим шаблоном плана проверки и испытаний системы заземления и молниезащиты


Этот шаблон ITP включает следующие 3 основных компонента:

1 - Процедура контроля качества (QCP) для установки систем заземления и молниезащиты

Это документ, который подробно объясняет объем, цель, определения, ссылки, обязанности и процедуру в виде четких и определенных шагов для действий по тестированию, упомянутых в ITP (пункт № 2 ниже).

Вот скриншот QCP для установки систем заземления и молниезащиты:

2 - ITP - Шаблон плана проверки и испытаний для установки систем заземления и молниезащиты

Полная таблица проверок и испытаний, в которой показано каждое действие, которое необходимо выполнить, чтобы убедиться, что установленные системы заземления и молниезащиты соответствуют спецификациям и требованиям проекта, рекомендациям, которым необходимо следовать, критериям приемки, ответственному персоналу, соответствующий контрольный список (из пункта № 3 ниже), требуемый уровень вмешательства со стороны каждой стороны (Подрядчик, Консультант, Третья сторона), например: Инспекция, Обследование, Обзор отчета, Наблюдение и удержание.

Вот скриншот из шаблона ITP для установки систем заземления и молниезащиты

3 - Контрольные списки проверки заземления и системы молниезащиты Контрольные списки проверки

Это полные контрольные списки проверки качества для установки систем заземления и молниезащиты, где результат каждой проверки и измерения, выполненных на установленных системах заземления и молниезащиты, зарегистрирован с местом для примечаний и примечаний.

Всего 12 форм:

  1. Измерение сопротивления заземления сети заземляющих стержней.
  2. Отчет об осмотре электрического заземляющего оборудования.
  3. Отчет о проверке молниезащиты.
  4. Отчет об осмотре электрического оборудования и заземления КИП.
  5. Проверка целостности заземления полевого оборудования.
  6. Установка встроенных пластин заземления и проверка целостности.
  7. Cadweld и кабель заземления.
  8. Осмотр кабельной траншеи и береговых каналов.
  9. Отчет о приемке материалов.
  10. Запись испытания сопротивления изоляции низковольтных кабельных барабанов перед установкой.
  11. Монтаж кабельных лотков / лестниц с предварительной прокладкой кабелей.
  12. Прокладка надземных и подземных трубопроводов

Вот скриншот одного из различных контрольных списков качества, доступных в этом шаблоне ITP системы заземления и молниезащиты:

Щелкните следующее изображение, чтобы загрузить шаблон ITP для установки систем заземления и молниезащиты

* Вы будете перенаправлены на безопасную страницу оформления заказа, которую мы используем для продажи наших шаблонов, где вы можете безопасно платить через PayPal.

Стоимость этого шаблона меньше стоимости одного часа вашего собственного времени, если вы хотите начать с нуля и самостоятельно создать шаблон ITP для систем заземления и молниезащиты и контрольные списки проверки.

=================================

Код скидки: Только в этом месяце мы предлагаем скидку 25% на все наши шаблоны. Используйте код купона FT25 на странице оформления заказа.

И после оплаты вы получите электронное письмо со ссылкой для скачивания.

=================================

Молниезащита

Перейти к основному содержанию Выберите вашу страну
  • Главная
  • Решения
    • Здания
      • Односемейные дома
      • Многосемейные дома
      • Функциональные здания
      • Промышленные здания
      • Электронная мобильность
      • Светодиодное освещение
      • Фотоэлектрические системы
      • Системы безопасности
      • Техническое Строительное Оборудование
    • Сотовые сайты
    • Энергия
      • Системы хранения аккумуляторов
      • Биогазовые установки
      • Светодиодные системы уличного освещения
      • Фотоэлектрические системы (солнечные системы)
      • Умные сети
      • Ветряные турбины
    • Мобильность
      • Электронная мобильность
      • Железнодорожная инфраструктура
    • Технологический процесс
      • Газовая промышленность
      • Нефтяная промышленность
      • Химическая индустрия
  • Продукты
    • Системы питания - красный / линейный
      • Основные характеристики продукта
      • Интернет-каталог
      • Устаревшие продукты
      • NFPA 79
    • IT-системы - желтый / линейный
      • Основные характеристики продукта
      • Интернет-каталог
      • Устаревшие продукты
      • LifeCheck Тесты
    • Молниезащита / заземление
      • Основные характеристики продукта
      • Интернет-каталог
      • Устаревшие продукты
      • Индивидуальные продукты
      • Защита от молний HVI
    • Спасательное оборудование
      • Основные характеристики продукта
      • Интернет-каталог
      • Пять правил безопасности
      • Защита от дугового замыкания
      • Струи воды под высоким давлением
      • Устаревшие продукты
    • Селекторы и конфигураторы
    • Программное обеспечение DEHNsupport Toolbox
    • Базовые технологии
  • Эксперты
    • Оператор автопарка E-Mobility
    • Инженеры-проектировщики | Консультанты
    • Производители распределительных устройств
  • обслуживание
    • Услуги DEHN
    • Испытательный центр DEHN
    • DEHNconcept - Услуги по планированию
    • Тесты обслуживания
    • Загрузки
    • Электронное обучение
    • Базовые знания
  • DEHN
    • О нас
    • Работа и карьера
    • Соблюдение
    • Даты выставок
    • отдел новостей
    • Связаться с нами
    • Портал поставщиков
    • Устойчивость
    • Окружающая обстановка
  • Блокнот
  • Авторизоваться
  • Выбирайте себе
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
