Как проверить резистор на плате

Резистор — это один из наиболее часто используемых элементов в современной электронике. Его название происходит от английского «resist», что означает сопротивление. С помощью резистора можно ограничить действие электрического тока и измерять его, разделять напряжение, задавать обратную связь в электрической цепи. Смело можно сказать, что без этого элемента не обходится ни одна электросхема, ни один прибор. Именно поэтому часто появляется необходимость в измерении сопротивления резистора мультиметром и проверке его работоспособности. В этом материале будет рассказано, как проверить плату на работоспособность мультиметром.

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри.

Резисторы подразделяют по методу монтажа. Они бывают:

  • Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
  • SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления.

Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Прозвон резистора

Резистор можно и нужно прозванивать. Прозвонить можно и без выпаивания элемента с платы. Прозванивание элемента на обрыв производится следующим образом:

  1. Включить мультиметр и выключить прибор, если прозвонка осуществляется без выпаивания;
  2. Мультиметром без учета полярности прикоснуться к выводам электрорезистора;
  3. Зафиксировать значение. Если оно равно единице, то это свидетельствует о неисправности и произошел обрыв, а сам элемент следует заменить.

При невыпаивании следует учитывать тот факт, что если схема сложная, то, возможно, придется делать прозвонку через обходные пути и цепи. О 100 % неисправности элемента сказать можно лишь тогда, когда хотя бы одна из его ножек выпаяна.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет. Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором.

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

  1. Взять требующий проверки радиоэлемент;
  2. Включить мультиметр и настроить его на измерение сопротивления;
  3. Задать шкалу измерения и ее границы;
  4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
  5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности.

Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен источник питания, влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления.

Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично – в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

  • полупроводниковые детали и конденсаторы исправны;
  • на печатных платах нет сгоревших дорожек;
  • отсутствуют обрывы в соединительных проводах;
  • соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

  • 0,125 Вт – двойная косая черта;
  • 0,5 Вт – прямая продольная черта;
  • римская цифра – величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора.

Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит "1"). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет "1", что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

  1. внешний осмотр;
  2. радиодеталь тестируется на обрыв;
  3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

  1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
  2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

  1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

  1. Подключаем щупы, так как на предыдущем тестировании.
  2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
  3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

  1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

  1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
  2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
  3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Выполнение проверки резистора, используя мультиметр

В электрической цепи всегда имеется сопротивление, что собственно и подтверждает всем известный закон Ома. Именно это и является причиной того, что резистор считается деталью, которая распространена в радиотехнике. Поэтому знания как проводить тестирования этого элемента всегда будут нужны, особенно тем, кто занимается ремонтом радиотехники.  Для этого рассмотрим некоторые важные вопросы, которые связаны с проверкой резистора на работоспособность и пользоваться тестером или же мультметром.

Содержание

  1. Этапы тестирования
  2. Какие бывают маркировки?
  3. Какие цвета используются для обозначения?
  4. Маркировка SMD
  5. Как производить осмотр внешний?
  6. Как проверить на обрыв?
  7. Как проверить номинал?
  8. Что называют допуском и для чего он необходим?
  9. Как провести тестирование переменного резистора?
  10. Как проверить резистор мультметром  при этом не выпаивать на плате?
Этапы тестирования

Хотя резисторов очень много, но у простых элементов имеется линейная ВАХ, поэтому провести проверку достаточно просто и сводится она к трем этапам:

  1. Осмотр элемента снаружи;
  2. Проведение тестирования на обрыв;
  3. Проверяется деталь на то, насколько она соответствует номиналу.

Все что касается первого и второго пункта, то здесь все предельно ясно, а вот с последним есть некоторые нюансы. Нужно обязательно узнать номинальное сопротивление. Но если есть принципиальная схема, то сделать это будет не трудно. Единственной трудностью может возникнуть то, что в настоящее время у техники может отсутствовать техническая документация. И чтобы в этом случае определить номинал необходимо воспользоваться маркировкой. Рассмотрим как это сделать.

Какие бывают маркировки?

Раньше маркировку проставляли на корпусе детали и это значительно облегчало расшифровку. Но если вдруг конструкция была повреждена или выгорела краска, то прочитать текст было трудно. В этих случаях использовали принципиальную схему, она прилагалась к любой бытовой технике.

Какие цвета используются для обозначения?

На сегодняшний день принята цветовая маркировка, которая представляет собой от 3 до 6 колец различной окраски. И в этом нет ничего плохого, потому что данный способ дает возможность определить номинал даже на очень поврежденной детали. А это вполне существенный фактор, который учитывает тот момент, что сегодня далеко не вся бытовая техника комплектуется принципиальной схемой.

Получить данные, которые касаются расшифровки определенного цвета  можно в этой статье.

Маркировка SMD

Элементы, относящиеся к навесному монтажу начали маркировать используя цифры, но так как детали маленькие по размеру и тогда потребовалось зашифровывать информацию.  Именно поэтому для сопротивления используется обозначение, состоящее из трех цифр. Первые две цифры обозначают значение, а последняя — множитель.

Как производиться осмотр внешний?

Часто нарушения в работе связаны прежде всего с перегревом детали, поэтому определить нерабочий элемент можно по корпусу детали. Сразу же можно заметить изменения цвета корпуса, частичное и полное разрешение. И в этом случае необходимо просто заменить элемент, который сгорел.

Как проверить на обрыв?

Чтобы проверить деталь на предмет обрыва нужно выполнить несколько не сложных, но очень важных действий:

  • Включить прибор в режим, который отвечает за «прозвонку».
  • Нужно подсоединить щупы к гнездам для измерения сопротивления и «COM». Полярность при тестировании не имеет значения, но лучше всегда подключать в нужной последовательности. Именно поэтому к четвертому гнезду нужно подсоединять плюсовой щуп (красный), а к третьему — минусовой (черный). Но перед использованием обязательно нужно прочитать прилагаемую инструкцию к мультиметру.

  • Щупами нужно коснуться проблемного элемента на плате. Если деталь по каким — то причинам не прозванивается, то можно сделать вывод, что в следствии проверки обнаружен обрыв в резистре.

Но стоит заметить, что провести тестирование можно и без выпаивания на плате, но вот никакой гарантии на 100 % результат это не дает, потому что прибор вполне может показать связь через совершенно иные компоненты схемы.

Как проверить номинал?

Если же все — таки выпаяли деталь, то вполне можно достоверно констатировать работоспособность.  Но для проведения тестирования обязательно требуется знать номинал. Как определить его по маркировке рассмотрено в предыдущем разделе.

Теперь порядок действий таков:

  1. В первую очередь необходимо подключить щупы, как это делали и в предыдущем тестировании.
  2. Теперь следует включить измерение сопротивления. Если резистор 1 кОм, то при измерении следует выбрать диапазон равный 2 К.
  3. Теперь, что касается выводов, нужно снять показания и сравнить их с номиналом. Если же они не совпадают, то можно с уверенностью заявить, что вероятность равна 100% и в этом случает нет поводов для беспокойства. Также обязательно нужно принимать во внимание погрешность, которая имеется у прибора и допуск элемента. Теперь необходимо выяснить и уточнить, что является допуском.

Что называют допуском и для чего он необходим?

Данная величина отвечает и определяет отклонение у определенной серии номинала. Если схема рассчитана правильно, то в ней обязательно учитывают показатель или же после сборки необходимо будет провести определенную наладку. Что касается производителей из «Поднебесной», то они не беспокоятся об этом и во все не утруждают себя, именно поэтому все это сказывается на цене товара. И результат такой работы, конечно же, очевиден. Деталь будет работать какое — то время, пока не иссякнет запас прочности, а потом просто выйдет из строя. Если же сравниваются параметры с мультиметра с номиналом и расхождение значительно превышает допустимое значение погрешности, то стоит сделать вывод, что деталь нужно заменить.

Как провести тестирование переменного резистора?

Данный тип проверки практически схож с предыдущим. Рассмотрим порядок действий:

  1. Необходимо выполнить проверку между 1 и 3 ножками и полученные данные нужно сравнить.
  2. Затем нужно подсоединить к выводу «2» и одному из оставшихся, причем нет никакой разницы.
  3. Нужно повращать ручку и посмотреть значения, которые покажет прибор, причем они должны изменяться от 0 до того значения, которое уже было получено при первом измерении.

Как проверить резистор мультметром  при этом не выпаивать на плате?

Провести диагностику таким образом можно только с элементами, которые относятся к низкоомным. Причем номинал должен быть в диапазоне от 80 — 100 Ом и тогда на измерение будут оказывать влияние совершенно другие компоненты. Но дать точное заключение можно только после того, как будет крайне внимательно изучена принципиальная схема.

Как стало ясно из статьи, то проверить резистор с помощью мультиметра возможно самостоятельно причем это не так сложно. Главное выполнять все правильно и соблюдать четкую инструкцию.

Резисторы постоянные-проверка исправности - Резисторы - РАДИОДЕТАЛИ - Каталог статей

      Проверку исправности постоянных резисторов начинают с внешнего осмотра. При этом обращают внимание на:
  • Целостность корпуса;
  • Отсутствие на поверхности трещин и сколов;
  • Надежность крепления выводов

     У неисправного резистора можно обнаружить обуглившуюся поверхность лакового или эмалевого покрытия, в ряде случаев - колечки. Небольшое потемнение лакового покрытия допустимо (однако говорит о существенном нагреве резистора при работе), но в этом случае рекомендуется проверить значение номинального сопротивления. В ряде случаев обрыв токопроводящего элемента не вызывает никаких изменений внешнего вида резистора. Поэтому проверку его на соответствии номинальному значению проводят с помощью омметра, например YX-2000A

    Для проверки значения сопротивления резистора необходимо щупы омметра подключить к его выводам. Полярность подключения щупов не важна (Рис.1).



Рис.1

      Если при этом прибор зафиксирует сопротивление, равное нулю - резистор неисправен. Неисправность называется пробой (у резисторов встречается редко).

      Если прибор фиксирует сопротивление, равное бесконечности даже на максимальном пределе измерения - резистор неисправен, неисправность - обрыв.

      Если прибор фиксирует некоторое значение сопротивления, то при совпадении этого значения с маркированным на корпусе резистора значением номинального сопротивления с учетом допустимого отклонения - резистор исправен.

      Если отклонение измеренного значения сопротивления значительно превышает допутимое (допуск) - резистор считается неисправным. Отклонение от номинального значения не должно превышать допустимого. У исправного резистора в любом случае не должно превышать 20%.

      Измерение сопротивления резисторов без выпаивания из печатной платы производится только после полного отключения от электрической сети и разрядки электролитических конденсаторов. При этом измеренное значение скорей всего будет меньше номинального из-за влияния шунтирующих (подключённых в схеме параллельно резистору) элементов схемы.
      Для более точного и однозначного измерения сопротивления резистора необходимо демонтировать его из схемы (можно одну ножку). При измерении должен быть обеспечен надежный контакт между выводами резистора и щупами прибора.

     При проведении измерений не касаться обеими руками металлических частей щупов омметра и обоих выводов резистора, чтобы не шунтировать измерительный прибор сопротивлением тела человека, так как это приведёт к искажению результатов измерения (особенно актуально для элементов с большим сопротивлением).
      Часто встречающейся неисправностью является перегорание токопроводящего слоя. Оно является следствием протекания через резистор недопустимо большого тока в результате замыкания в монтаже или пробое конденсатора. В данном случае перегорание резистора является не причиной, а следствием неисправности. Простая замена сгоревшего резистора на новый приведет к повторению дефекта. Поэтому прежде чем производить замену неисправного резистора необходимо выяснить и устранить причину протекания недопустимо большого тока через него.

       Проволочные постоянные резисторы выходят из строя реже. Основные их исправности (обрыв или перегорание проволоки) обычно устанавливают при помощи омметра.

       Всё что описано в статье достаточно точно показано в видеоролике от магазина Чип и Дип.

Как измерить сопротивление мультиметром. Измерение сопротивления мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники - законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A. В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common - общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой - к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение, в данном случае это - 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений, но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений. Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Проверка - резистор - Большая Энциклопедия Нефти и Газа, статья, страница 1

Проверка - резистор

Cтраница 1

Проверка резистора по нагреву обычно производится методом эквивалентного тока.  [1]

Для проверки резистора КЗ ( чувствительность 3) МС подключают к зажимам 13, 14 и 20, устанавливают сопротивление МС 53 6 Ом, что соответствует температуре О С, и проводят аналогичные операции.  [3]

Для проверки резисторов схемы усилителя удаляют все электронные лампы и вибрационный преобразователь. Если между проверяемыми точками схемы включены конденсаторы, перед проверкой их разряжают, а отсчет по омметру производят, выждав зарядку конденсатора.  [4]

При проверке резисторов гашения поля на них устанавливается отпайка, соответствующая оптимальному условию гашения. Реостаты в цепи возбуждения испытываются напряжением промышленной частоты 1 кВ в течение 1 мин. Резисторы, соединенные с цепями ротора генератора или синхронного компенсатора, должны испытываться напряжением промышленной частоты 2000 В в течение 1 мин.  [5]

При проверке резистора показания авометра должны соответствовать номинальной величине сопротивления, указанной на его корпусе.  [6]

При проверке резисторов гашения поля на них устанавливается отпайка, соответствующая оптимальному условию гашения.  [7]

Контроль качества МЭ и ИМ включает проверку резисторов, конденсаторов, диодов и транзисторов.  [8]

Полный расчет и выбор резисторов, включающий определение величины суммарного сопротивления, разбивку его по ступеням согласно расчетам пусковых, тормозных и регулировочных характеристик двигателя и проверку выбранных резисторов по перегреву, для крановых приводов производят редко, например, при проектировании нового контроллера или уникального типа электропривода крана. На практике ( учитывая также, что обычно для асинхронных двигателей кранов применяется несимметричное включение резисторов по фазам) пользуются либо каталожными данными специальных готовых ящиков резисторов, подобранных к определенным двигателям и контроллерам, либо каталожными данными разбивки сопротивлений в долях от номинального сопротивления RH двигателя. Такие каталожные таблицы составлены применительно к типовым схемам контроллеров ( см. таблицу, в которой указана Л1р сще ] IT на я разбивок а сопротивлений ступеней дл.  [9]

При значительном отклонении от нормального значения частоты блокинг-генератора, когда на экране кинескопа наблюдается несколько изображений или наклонные полосы, отыскание и устранение неисправности следует начинать с замены лампы блокинг-генератора и проверки резисторов и конденсаторов в его сеточной и анодной цепях.  [11]

Резисторы, как правило, выходят из строя вследствие сгорания или обрыва выводов. Для проверки резистора следует его выпаять из платы ( можно отпаять один из выводов) и измерить сопротивление омметром. Определить неисправность конденсатора в большинстве случаев можно лишь путем замены его на заведомо исправный.  [13]

Подразделение надежности обычно не в состоянии обработать и использовать все отчеты о всех испытаниях, начиная от проверки резисторов до введения в эксплуатацию сложных систем. Но оно должно знать о существовании этих отчетов и иметь возможность быстро получить их для нахождения нужных сведений и подробных данных по интересующему вопросу. По заданию подразделения надежности эти материалы могут быть детально проработаны, а содержащиеся в них данные по интересующему вопросу представлены в удобной для использования стандартной форме. Обычно имеется ряд пунктов, по которым испытательная работа может быть выполнена подразделением надежности. Однако очень часто проведение таких работ не получает должного одобрения и поддержки у руководства проектами.  [14]

Подразделение надежности обычно не в состоянии обработать и использовать все отчеты о всех испытаниях, начиная от проверки резисторов до введения в эксплуатацию сложных систем. Но оно должно знать о существовании этих отчетов и иметь возможность быстро получить их для нахождения нужных сведений и подробных данных по интересующему вопросу. По заданию подразделения надежности эти материалы могут быть детально проработаны, а содержащиеся в них данные по интересующему вопросу представлены в удобной для использования стандартной форме. Обычно имеется ряд пунктов, по которым испытательная работа может быть выполнена подразделением надежности. Однако очень часто проведение таких работ не получает должного одобрения и поддержки у руководства проектами.  [15]

Страницы:      1

Как проверить резистор печки мультиметром

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

Какие инструменты нужно использовать для диагностики

Проверить подпитку разъема движка можно обычной контролькой. Но при проведении полноценной диагностики и выявлении неисправностей высокой степени сложности необходим мультиметр. При наличии знаний по использованию мультиметра можно без проблем измерить питание на разъёмах, проверить сопротивление, что даст возможность выполнения быстрого поиска неполадок в проводках либо констатации проблем с резисторами.

Кроме того, измерение сопротивления и диагностика проводов в этом режиме значительно облегчит поиск короткого замыкания.

Провести диагностику ШИМ-контроллеров электрических управляющих частотой оборотов вентилятора систем можно при помощи осциллографа. Но приобретение этого прибора для диагностики из-за его дороговизны не является целесообразным.

Не лучше ли воспользоваться указанными ниже способами диагностики, которые в большинстве случаев помогут и без дорогих приборов выявить источники неисправностей в вентиляторе печки. Итак, приступим.

Если невозможно запустить вентилятор, такая ситуация возникает из-за:

  • изношенности щёток. При выполнении функций обычного движка постоянных токов у вентилятора печки главной проблемой является истирание щёток, с помощью которых вольтаж подводится к коллектору. При сильном истирании медно-графитовых щёток снижается создающее контакт вжимающее пружинное усилие, что в свою очередь приводит к работе вентилятора с переменной частотой. Например, он включается при ударе по передней панели или наездах на дорожные выбоины.
  • неисправных электрических цепей управления. Источником проблемы является отпаянные из-за сильного нагрева контакты;
  • обрыва в проводах, окисленного контакта;
  • перегоревшего предохранительного элемента. При постоянном перегорании предохранителя (после его замены) мастер должен найти участок цепи с коротким замыканием.

Самостоятельная диагностика неисправности печки

При целых предохранительных элементах проверять, насколько вентилятор работоспособен, нужно, предварительно открыв разъём его подпитки. Электрический двигатель в печке расположен или в промежутке под крышкой капота (за щитом движка возле салона), или под приборной панелью автомобильного салона.

Местонахождение отопительного вентилятора и способ его вскрытия находится в эксплуатационной автомобильной инструкции. Там же находится и схема запуска вентилятора.

При изучении схемы необходимо узнать, какой из разъёмных пинов электрического движка является плюсовым при запуске первой скорости вентилятора. Далее к этому пину подключается любой контакт контрольного прибора, другой из его контактов замыкается на «массу», включается зажигательная система и вентиляторный переключатель поворачивается в любую позицию. Если лампочка контрольного прибора включилась, значит причиной неисправности вентилятора является электродвигатель. В противном случае сбои в работе вентилятора происходят из-за обрыва в проводке идущей к отопительному выключателю электрической цепи.

Основные причины выхода из строя вентилятора печки

Причин поломки гораздо больше, возникают они по самым разным причинам, мы рассмотрим самые основные причины выхода из строя, устранить которые может даже рядовой автолюбитель не занимающийся профессиональным ремонтом.

Щетки печки стерлись или вышли из строя

В такой ситуации нужно разобрать мотор печки и обязательно произвести замену щеток. Для этого с корпуса электрического двигателя снимается лопастное колесо (оно, как правило, закрепляется на защёлках). Если в каталоге автомобильных запчастей отсутствуют нужные щётки, то можно отпаять старые аналоги и заменить их идентичными по размеру. В крайнем случае графито-медные щётки подпиливаются посредством надфиля.

Естественно, пайка щёток не сможет быть выполнена без припоя, канифоля и паяльного прибора. После замены щёток при сборке электрического двигателя необходима очистка его внутренностей от продукта изношенности устаревших щёток.

При возникновении в процессе работы вентилятора пищащих или шумящих звуков нужно при его ремонте смазать втулки раствором литола. Для этого небольшая порция смазки кладётся на втулку (её торец) и затем нагревается для обеспечения её затекания внутрь. При бесшумной работе вентилятора смазка его втулок исключена, поскольку смазочный раствор, задерживая пыль, превращает её в вязкую пасту, затрудняющую работу вентиляторов.

Вентилятор работает на максимальной скорости или не переключается.

Если вентилятор функционирует только на максимальной скорости или невозможно переключиться на одну из его скоростей, данная проблема возникает из-за испорченных добавочных резисторов, используемых в электрических схемах на большинстве машин.

Как выполнить проверку резистора?

Добавочные резисторы проверяют с использованием мультиметра. Процесс диагностики заключается в измерении величины сопротивления выводов этого электрического элемента, а также сравнении полученных значений с указанными в инструкции для конкретной машины показателями резистора. При этом стоит проверить состояние термопредохранителя, который при коротком замыкании может сгореть. Иногда возникает проблема, связанная с отпаиванием резистора из-за его сильного нагрева. Новый резистор с идентичными параметрами подбирается на радиорынке.

Автоматическая управляющая отопительная система не функционирует.

Источниками проблемы являются температурный датчик, фиксирующий положение воздушного типа заслонок датчик, управляющая электрическая цепь, а также блок автоматического электронного управляющего модуля.
Пользуясь вышеприведенной информацией, можно без труда определить причину поломки вентилятора печки, а также при наличии опыта работы с электричеством, самому отремонтировать этот элемент.

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен источник питания, влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично – в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

  • полупроводниковые детали и конденсаторы исправны;
  • на печатных платах нет сгоревших дорожек;
  • отсутствуют обрывы в соединительных проводах;
  • соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

  • 0,125 Вт – двойная косая черта;
  • 0,5 Вт – прямая продольная черта;
  • римская цифра – величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит “1”). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет “1”, что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

“>

Понравилась статья? Поделиться с друзьями:

Adblock
detector

Проверка добавочного резистор - Энциклопедия по машиностроению XXL

Сопротивление контактов прерывателя оценивают, измеряя величину падения напряжения на замкнутых контактах. При проверке подключают прерыватель с последовательно включенными катушкой зажигания и добавочным резистором к аккумуляторной батарее. Повернув валик прерывателя до замыкания контактов, замеряют падение напряжения вольтметром, которое не должно быть выше 0,1 В. На стендах начало шкалы прибора имеет зачерненную зону, соответствующую допустимому падению напряжения. Если при проверке стрелка прибора будет располагаться правее зачерненной зоны, то сопротивление контактов велико и их необходимо зачистить или заменить. Кроме того, проверяют надежность крепления проводников, соединяющих подвижную пластину прерывателя с корпусом и выводной клеммой распределителя. При расположении стрелки в пределах зоны шкалы состояние контактов нормальное.  [c.120]
Если на катушке также наблюдается недостаточно высокое напряжение, проверку повторяют при отсоединенном от вывода ВК-Б проводе. Если при этом высокое напряжение на катушке вообще исчезает, значит, добавочный резистор при пуске не закорачивается контактами реле стартера или дополнительного реле. Если при отсоединении провода от вывода ВК-Б на катушке имеется высокое напряжение, неисправна катушка зажигания или распределитель. В распределителе возможно сильное загрязнение или подгорание контактов прерывателя, значительное уменьшение угла замкнутого состояния контактов, пробой конденсатора.  [c.131]

Основные неисправности катушек зажигания повреждение изоляции первичной и вторичной обмоток (межвитковое замыкание), обрыв обмоток в местах соединения, нарушение контакта или обрыв добавочного резистора, электрический пробой через изоляцию в начальных витках вторичной обмотки. Указанные неисправности можно обнаружить при проверке сопротивления первичной и вторичной обмоток.  [c.144]

Красноватый цвет искр свидетельствует о недостаточном вторичном напряжении. В этом случае проверяют вышеуказанным способом исправность катушки зажигания. Если катушка исправна (цвет искр — синий), то неисправны высоковольтные детали распределителя. Если и на катушке красноватый цвет искр, то проверку повторяют, отсоединив провод от вывода ВК-Б . В случае исчезновения искрообразования добавочный резистор при пуске не закорачивается контактами тягового реле стартера или дополнительного реле. В случае же появления искрообразования — неисправны или катушка, или распределитель. >  [c.193]

Проверка высоковольтной цепи на обрыв. Для проверки цепей с большими сопротивлениями контрольные лампы не пригодны. Это относится к проверке исправности добавочных резисторов (сопротивлений) вольтметров, цепей защитного вентиля, реле буксования и максимального напряжения, счетчика электроэнергии, поскольку они имеют сопротивления, в десятки, сотни и даже тысячи раз большие сопротивления контрольной лампы. Для проверки та-8 227  [c.227]

Конструкция. Устройство вольтметра М-151 такое же, как и амперметра М-151. Вольтметр М-151 включают через добавочный резистор Р-103, который выполнен из манганиновой проволоки, намотанной на пластмассовый каркас. Контрольную проверку вольтметров необходимо проводить не реже одного раза в год.  [c.303]

Профилактические испытания разрядников РВЭ-25М. Проверяют ток проводимости при выпрямленном напряжении 28 кВ и температуре 20 °С. Измеряют ток проводимости по схеме, приведенной на рис. 199. Выпрямленное напряжение замеряется с помощью микроамперметра и добавочного резистора с нелинейным сопротивлением До проведения проверки токов проводимости разрядник необходимо выдержать в помещении, где будет производиться проверка, не менее 4 ч в летнее время и не менее 8 ч в зимнее для того, чтобы уравнять температуру разрядника с температурой окружающей среды.  [c.227]


Проверка распределителя производится на испытательном стенде СПЗ-8М или СПЗ-6. Валик распределителя приводится во вращение электродвигателем, частоту вращения которого можно регулировать, а направление вращения изменять. При проверке распределитель работает совместно с вполне исправной катушкой зажигания соответствующего типа, а распределители контактнотранзисторной системы, кроме того, с транзисторным коммутатором ТК102 и добавочным резистором СЭ107. Схема соединений агрегатов системы зажигания на стенде полностью соответствует схеме их соединений на автомобиле. Вместо свечей зажигания на стенде установлены трехэлектродные игольчатые разрядники, к которым присоединяются провода высокого напряжения от распределителя. Расстояние между электродами (искровой промежуток) разрядников можно регулировать.  [c.94]

Проверку транзисторного коммутатора можно производить в комплекте совместно с распределителем Р4-Д или Р13-Д, катушкой зажигания 5114 и добавочным резистором СЭ107. При изменении частоты вращения валика распределителя от минимальной, которую можно получить на стенде, до максимальной в соответствии с табл. И не должно происходить перебоев искрообразования на разрядниках с искровым промежутком 7 мм.  [c.98]

Контрольный элемент предна.чначен для визуальной проверки степени подогрева свечей. Добавочный резистор служит для ограничения силы тока в цепи свечей при включенной кнопке Ql. Полная тепловая мощность свечей достигается в момент пуска двигателя, когда добавочный резистор Я1 закорачивается контактами включателя Q2 стартера М1.  [c.134]

Приборы контактно-транзисторной системы зажигания (КТСЗ) подвергаются дефектации с помощью специальных стендов и приборов для проверки технических характеристик коммутаторов, катущек зажигания и блоков резисторов. Для этой цели, в частности, может использоваться прибор Н01654, работающий от сети постоянного тока напряжением 12 В. На панели прибора смонтированы контактная стойка для коммутатора, контактная стойка и упор для катушки зажигания, прижимы для добавочного резистора, разрядник, сигнальная лампа, вольтметр и амперметр. В корпусе размещены дополнительный резистор и прерыватель.  [c.208]

Чтобы определить техническое состояние коммутатора, ка-тущки зажигания и добавочного резистора, потребляемый ими ток и устойчивость искрообразования на разряднике сравниваются с соответствующими показателями эталонных аппаратов. Поэтому для проверки каждого из приборов КТСЗ на панели устанавливаются по два эталонных аппарата. В исправном проверяемом приборе при искровом зазоре, равном 7 мм, кскрообразованйе должно быть непрерывным, а потребляемый ток соответствовать току эталонных аппаратов.  [c.208]

Фазировка анодных напряжений и отпирающих импульсов состоит в проверке порядка чередования фаз анодного напряжения и отпирающих импульсов, а также величин фазовых углов сдвига анодного напряжения и отпирающего импульса относительно друг друга для каждого вентиля. Эта операция проводится при помощи электронного осциллографа с использованием щупов с изолирующими рукоятками и делителем напряжения. Последовательно с ротором главного генератора включается добавочный резистор с большим сопротивлением, обеспечивающий режим, близкий к х. х. выпрямителя. Сопротивление и мощность резистора выбираются из условия, чтобы при ошибочной полной форсировке возбуждения ток в роторе не превышал 1—5 А. Это позволяет в дальнейшем снять характеристики —/(/подм) до полного открытия вентилей.  [c.156]

Снятие указанных характеристик является одновременно проверкой выпрямителя рабочим напряжением. Затем добавочный резистор исключается из схемы, и производится проверка выпрямителя номинальным рабочим током при нагрузке на эквивалентное ротору омическое сопротивление. Снимается характеристика и 1-вока) Если нет нагрузочного резистора с сопротивлением нужного значения и мощности, производится проверка выпрямителя рабочим током путем включения на закоротку без снятия указанной характеристики.  [c.158]

Проверку фиксации аппарата. Надежность фиксации аппарата на позициях контролируют по указателю фиксации. При фиксированном положении стрелка указателя должна располагаться против сектора с меткой Ф. Это соответствует углу покоя первого шестипазового креста (60°). Настройку фиксации производить изменением сопротивления добавочного резистора в цепи якоря приводного двигателя главного контроллера. При переходе через фиксированное положение сопротивление добавочного резистора следует увеличить, при недоходе — уменьшить изменять сопротивление смещением подвижого хомута. Для контроллеров, оборудованных двигателем ДМК-1, добавочный резистор в цепь якоря не включают.  [c.167]


Наличие двух ступеней регулирования и малая величина добавочного сопротивления резистора облегчают условия работы контактов регулятора РР380. В связи с этим сила тока в обмотке возбуждения генератора может быть увеличена по сравнению с допустимой при одноступенчтатом регуляторе. Это является существенным преимуществом двухступенчатого регулятора, позволяя улучшить использование генератора и уменьшить габариты и массу последнего. Двухступенчатый регулятор дешев и имеет малые габариты и массу (0,42 кг). Как все вибрационные регуляторы напряжения, двухступенчатый регулятор подвержен разрегулировке в эксплуатации и нуждается в периодической проверке и подрегулировке по мере надобности. Существенным недостатком двухступенчатого регулятора является сложность его регулировки.  [c.151]

Концы спирали резистора приваривают к шинам точечной сваркой. Сопротивление добавочного резисто- рис ед. Схема проверки катушки ра должно соответствовать зажигания на автомобиле  [c.125]

Настройка килоомметра производится (в заводских условиях) с помощью резистора К4. Ступенчатая регулировка отключающих сопротивлений осуществляется переключением перемычки на панели делителя частоты ДЧ" на зажимы 3,0 4,5 и 6,5, соответствующие значениям отключающих уставок 2,9 4,7 и 6,4 кОм. Проверка исправности реле производится нажатием кнопки Проверка на зарядном устройстве и подключением фазы С через резистор Кб к добавочному заземлению, расположенному на расстоянии не менее 5 м от местного заземления (кнопка Проверка и добавочное заземление на рисунке не показаны).  [c.232]


Тестирование резистора

- простой метод тестирования и проверки

Тестирование резистора с помощью The Accurate Way

Существует два способа проверки резистора, например, с помощью аналогового и цифрового мультиметра. Обычно, если резистор выходит из строя, его значение либо увеличивается, либо вообще размыкается (разомкнутая цепь). Проверить сопротивление резистора можно омметром или цифровым мультиметром. Если резистор находится в цепи, вам, как правило, придется удалить резистор, поэтому вы проверяете только номинал резистора, а не другие компоненты в цепи.Всегда помните о возможных обратных (параллельных) цепях при проверке измерений внутрисхемного сопротивления.

Как технический специалист, мы много раз хотели отремонтировать и решить электронные проблемы как можно быстрее, и снятие всех резисторов с платы и проверка резисторов один за другим отнимет у нас много времени на ремонт. Должен быть простой и легкий способ проверить резистор на плате. Использование аналогового измерителя для проверки резистора на плате часто дает неточные показания.Это связано с тем, что выходной сигнал аналогового измерительного щупа составляет от 3 до 12 вольт.

Напряжение, создаваемое аналоговым устройством, довольно велико, и оно может запускать полупроводниковые устройства вокруг цепи резисторов, такие как диод, scr, транзистор и микросхемы. Знаете ли вы, что полупроводниковым приборам требуется всего 0,6 вольт, чтобы проводить? Поскольку выходное напряжение аналогового измерителя выше, чем у полупроводников, проверка резистора в цепи не даст вам точных показаний! Чтобы измерить резисторы, пока они находятся в цепи, вам нужен мультиметр с выходным сигналом меньше 0.6 В. Это необходимо для того, чтобы полупроводниковые приборы не проходили по цепи, которую вы хотите проверить. В своей мастерской я использую цифровой измеритель Greenlee с выходным сигналом около 0,2 вольт.

Хотя он не может дать мне 100% точных показаний, по крайней мере, он может помочь мне ускорить ремонтные работы. Почему не на 100%? Это связано с тем, что в некоторых электронных схемах есть резисторы, расположенные параллельно друг другу.

Если вы подключаете провода цифрового мультиметра к резистору в цепи, и он измеряет больше, чем должно быть, то вы знаете, что резистор либо разомкнут, либо увеличилось сопротивление.

Другие компоненты электронной схемы не могут увеличить сопротивление резистора; любая параллельная цепь может только снизить показания сопротивления.

В некоторых редких случаях из-за того, что конденсатор не разряжен, показание может стать выше, чем должно быть. Если вы новичок, я настоятельно рекомендую вам удалить все ножки резисторов (я имею в виду только одну ножку) и проверить их с помощью цифрового измерителя. Прежде чем приступить к тестированию резистора на плате, сначала изучите трудный путь.

Я просто не хочу, чтобы новичок запутался в тестировании резистора. Как только вы возьмете тестирующий резистор за пределы платы, тогда только вы начнете проверять резистор на плате. Надеюсь, что с этими секретами проверка резистора больше не должна быть для вас проблемой.

Нажмите здесь, чтобы получить мою БЕСПЛАТНУЮ электронную книгу и другие качественные электронные статьи по ремонту прямо сейчас!


Как проверить правильность работы терминирования CAN

Хорошо известно, по крайней мере, в сообществе CAN, что каждая сеть CAN и CAN FD должна быть завершена резистором 120 Ом на каждом конце шины.Дополнительную информацию можно найти в разделе «Зачем использовать резистор?» И о том, как добиться максимального качества сигнала, в техническом документе «Использование согласования для обеспечения рецессивной передачи битов», но редко обсуждается, как проверить, работает ли он правильно. Хорошая новость в том, что с правильным оборудованием это относительно просто!

Чтобы проверить терминирование вашей сети, отсоедините 9-контактный разъем D-sub интерфейса CAN от сети и измерьте сопротивление через кабель, поместив цифровой мультиметр / омметр между контактами 2 и 7.Убедитесь, что все узлы CAN, например контроллер мотора, все еще прикреплены, но отключены. Если ваше оконечное сопротивление правильное, вы должны показывать приблизительно 60 Ом (два резистора 120 Ом, включенные параллельно, дают сопротивление 60 Ом). Если вы прочитали другое значение, продолжайте тестирование следующим образом:

1. Проверить наличие 10 кОм между CANH и землей, включая источник питания. Этот тест лучше всего проводить без какой-либо CAN-связи по CAN-шине, и он выявит любые короткие пути между CANH и окружающей средой.

2. Проверить наличие 10 кОм между CANL и землей, включая источник питания. Опять же, сделайте это без связи по шине CAN.

3. Если проблема не исчезла, подключите осциллограф к сигналу CANH, который должен показывать уровень сигнала 2,5 В во время фазы холостого хода, при этом напряжение увеличивается до 4 В для доминирующих битов и падает обратно до 2,5 В. для рецессивных бит. Форма насадок должна быть красивой и квадратной, без звона на передних и задних кромках.

а. Если уровень холостого хода отличается от 2,5 В, это может быть связано с плохим общим заземлением.

г. Если CANH зафиксирован на определенном уровне, это может быть связано с сокращением доступа к другим электрическим цепям.

г. Если блоки не имеют общего заземления, произойдет смещение напряжения, пропорциональное смещению заземления.

г. Если есть шум от земли, это измерение может быть невозможно. Дифференциальный датчик необходим для получения напряжения на CANH относительно CANL.Обратите внимание, CAN может работать нормально, даже если уровень шума земли превышает 40 В от пика к пику с частотой от 0 до 500 МГц.

эл. Все звонки вызваны несоответствием импеданса, основной причиной которого является падение линии от основной шины CAN к блокам CAN. Как правило, импеданс устройства составляет 100 кОм, что приводит к 100% отражению энергии обратно в основную шину CAN с задержкой распространения в отводной линии. Эта энергия вернется обратно в основную шину CAN с нулевым фазовым сдвигом.В качестве альтернативы фильтр ЭМС может вызвать фазовый сдвиг отраженной энергии.

4. Следующим шагом является подключение осциллографа к сигналу CANL, который также должен показывать уровень сигнала 2,5 В во время фазы холостого хода, при этом напряжение снижается до 1 В для доминирующих битов и поднимается обратно до 2,5 В. для рецессивных бит. Форма насадок должна быть красивой и квадратной, без звона на передних и задних кромках. Все остальные результаты аналогичны по причине CANH, как указано выше.

5. Если имеется сильный шум земли, необходимо использовать дифференциальный пробник для отображения разности сигналов между CANH и CANL. Осциллограф должен показывать 0 вольт во время фазы холостого хода, с повышением напряжения до 1 вольт для доминирующих битов и падением до 0 вольт для рецессивных битов. Форма насадок должна быть красивой и квадратной, без звона на передних и задних кромках. Обратите внимание, что если CANL или CANH закорочены, это приведет к более низкому уровню сигнала на доминирующей амплитуде.

Как найти значение сгоревшего резистора (четырьмя удобными методами)

Определить значение сгоревшего резистора четырьмя простыми методами

В случае поиска и устранения неисправностей, ремонта и проектирования электрических и электронных схем или поврежденных печатных плат мы может столкнуться с этой проблемой, когда нам нужно заменить поврежденный конденсатор, диод, резисторы и т. д. В случае резисторов, мы можем найти значения сгоревших резисторов с помощью этих четырех удобных методов, указанных ниже.

Метод 1

  1. Зачистите внешнее покрытие.
  2. Очистите перегоревшую часть резистора.
  3. Измерьте сопротивление от одного конца резистора до поврежденного участка.
  4. Снова измерьте сопротивление от поврежденного участка до другого конца резистора.
  5. Сложите эти два значения сопротивлений.
  6. Это приблизительное значение сгоревшего резистора.
  7. Просто добавьте небольшое значение сопротивления для поврежденного участка i.е. предположим, что номинал сгоревшего резистора был 1 кОм, а у вас 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 кОм.

Связанное сообщение: Как проверить конденсатор 6 простыми методами

Метод 2

Этот метод также можно использовать для определения номинала сгоревшего резистора (ов) (также может быть применяется на подключенных резисторах в цепи), если вы не знаете о цветовой кодировке сопротивления.

  1. Подключите резистор к мультиметру и измерьте падение напряжения на сгоревшем резисторе.
  2. Теперь измерьте ток, протекающий через резистор.
  3. Умножьте оба значения, и вы получите мощность резистора (поскольку P = VI, т.е. закон Ома).
  4. Эта мощность должна быть меньше мощности заменяемого резистора.

Метод 3

Этот метод можно было бы использовать лучше, если бы вы знали ожидаемое выходное напряжение схемы и у вас есть набор резисторов, имеющих ту же мощность, что и сгоревший резистор. Выполните этот метод, если вы не знаете номинал резистора.

  1. Начните с высокого сопротивления и временно подключите этот резистор вместо сгоревшего резистора.
  2. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое, значит, вы это сделали.
  3. Если вы не знаете ожидаемого напряжения, продолжайте уменьшать номинал резистора, пока не будете удовлетворены работой схемы, для которой она была разработана.

Связанное сообщение: Как проверить реле? Проверка реле SSR и катушек

Метод 4

Другой метод, который не всегда выполняется, заключается в том, что значения резисторов уже напечатаны на печатной плате.В случае сгоревшего резистора просто посмотрите на печатную плату (PCB) и найдите номинал резистора, напечатанный на ней. В противном случае вы можете использовать описанные выше методы (1-3).

Поделитесь с друзьями и близкими, если вам понравилось читать эту статью о , определяющем значение сгоревшего резистора.

Связанное сообщение: Как проверить диод с помощью цифрового и аналогового мультиметра 4 способа.

Сообщите нам в комментарии ниже, если вам известен дополнительный метод определения стоимости сгоревших резисторов.

Похожие сообщения

Tempest Tech-Tips - Правильный способ проверки резисторов свечей зажигания

"Правильный" способ проверки резисторов свечей зажигания

Магазин Свечи зажигания для самолетов

Фон

Обсуждение «правильного» способа проверки сопротивления свечи зажигания может продолжаться до тех пор, пока коровы не вернутся домой. Хотя то, что происходит, когда на резистор подается напряжение 10000 В в лабораторных условиях, интересно, это вряд ли имеет отношение к решению проблем, с которыми сталкиваются IA, A&P и AE.Вопрос в том; "Что вызывает грубую работу двигателя и как мы можем это исправить?" Условия на раскаленной или морозной рампе не являются лабораторными. Нам, как авиационным техникам, нужен полезный доступный инструмент для определения свечи зажигания, которая может вызывать грубую работу двигателя.

Военная спецификация

MIL-S-7886 содержит рекомендации для производителей авиационных свечей зажигания. В нем рассматривается проверка сопротивления свечи зажигания с помощью омметра низкого напряжения. Сотни миллионов свечей зажигания спустя можно с уверенностью сказать, что рекомендация MIL Spec хороша.Типичный низковольтный омметр (или измеритель Tempest AT-5k, который основан на низковольтной цепи) может помочь идентифицировать подозрительные вилки. Хотя многие вольтметры используют батареи на девять вольт, этого достаточно. Упомянутое «низкое напряжение» не зависит от ровно 8 или 10 вольт. Он устраняет разницу между «мегомметром» или проверкой сопротивления высокого напряжения, скажем, от 500 до 1000 или более вольт, и типичным использованием счетчика в цехе.

Проверки сопротивления ЗАПРЕЩАЕТСЯ заменять знакомый блок для проверки очистителя свечей зажигания / герметичной бомбы, который фактически зажигает свечи под давлением воздуха.Однако бомба под давлением не проверяет сопротивление, и, как мы знаем по опыту, иногда свечи, которые проверяются на тестовом блоке давления / бомбы, все равно не работают должным образом в двигателе. Проверка сопротивления дополняет обычную очистку и проверку давления.

Зачем использовать 5000 Ом в качестве точки отсечки?

Сопротивление в пять тысяч Ом является хорошей точкой отсечки, потому что оно дает значение между местом производства свечей зажигания и местом, где возникают проблемы с высоким сопротивлением.Большинство отчетов Tempest о грубой работе двигателей, связанных с высоким сопротивлением свечи зажигания, включают значения 7000 Ом и более. В 5000 Ом нет ничего волшебного, но использование его в качестве точки отсечки для свечей зажигания доказало свою эффективность; точно так же, как использование 80/60 для проверки сжатия работает хорошо.

Новое сопротивление свечей зажигания

Значения сопротивления различаются у разных производителей. В техническом руководстве компании Champion Spark Plug Company номинальное значение резистора для авиационных свечей зажигания указано как 1000-1500 Ом (значения +/- не показаны, но минус 400 и плюс 1000, вероятно, не будет необоснованным).Номинальное значение «включенного резистора» Tempest составляет 2500, +/- около 1000 Ом. Абсолютные значения для новых свечей не слишком важны, если они достаточно низкие; скажем, менее 4000 Ом и остаются достаточно стабильными на протяжении всего срока службы вилки. Узнайте у продавца свечей зажигания сопротивление его новых свечей зажигания при изготовлении. Затем вы можете сравнить это с новыми свечами в том виде, в каком они были получены, и со старыми свечками во время очистки и осмотра.

Устойчивость резистора - проверьте заглушки перед их установкой

Сопротивление Нестабильность лежит в основе проблем свечей зажигания с высоким сопротивлением.Если сопротивление значительно увеличивается после изготовления вилки, то то, что когда-то было хорошей вилкой, становится плохой. Перед установкой проверьте сопротивление всех новых и отремонтированных / очищенных свечей. Вилки с резисторами «стекового типа» по старой технологии иногда сразу же выходят из коробки со значениями сопротивления, в несколько раз превышающими те, с которыми они были изготовлены. Этот тип конструкции резистора также считается иногда слишком высоким при эксплуатации. Вы сэкономите время и деньги, если не будете вставлять в двигатель свечи с высоким сопротивлением только для того, чтобы их нужно было вытащить, когда вы обнаружите, что они вызывают резкую работу двигателя.Дрейф резистора не является проблемой с конструкцией резистора Tempest, предназначенной для «обжига».

А как насчет нижних пределов сопротивления?

Основная задача резистора - обеспечить резкую и чистую искру «импульсного» типа. Если искра вначале «стекает» через зазор, это означает, что она не зажигает должным образом топливно-воздушный заряд. Если он капает в конце искры, он разъедает электроды свечи зажигания и другие компоненты «дугового разрядника» в магнето, сокращая их срок службы. Наименьшее сопротивление свечи зажигания, которое, кажется, выполняет задачу по отсечению переднего и заднего «хвостов» искры, составляет около 500-600 Ом.К счастью, слишком низкое сопротивление почти никогда не является проблемой.

Сопротивление исправной свечи зажигания

Чтобы обеспечить надежную и безотказную работу, Tempest рекомендует заменять свечи зажигания в процессе эксплуатации, имеющие значение сопротивления более 5000 Ом (5 кОм) или менее 500 (0,5 кОм). Для новых вилок мы рекомендуем 4000 Ом в качестве максимально допустимого значения.

Дополнительные ресурсы

Магазин Свечи зажигания для самолетов

Информация о свечах зажигания для самолетов

Калькулятор цветового кода резистора

Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос.Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.

Как пользоваться?

Чтобы использовать калькулятор, выполните следующие простые шаги:

  1. Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
  2. Для каждой полосы выберите соответствующий цвет в столбце таблицы, указывающий номер полосы.
  3. Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.

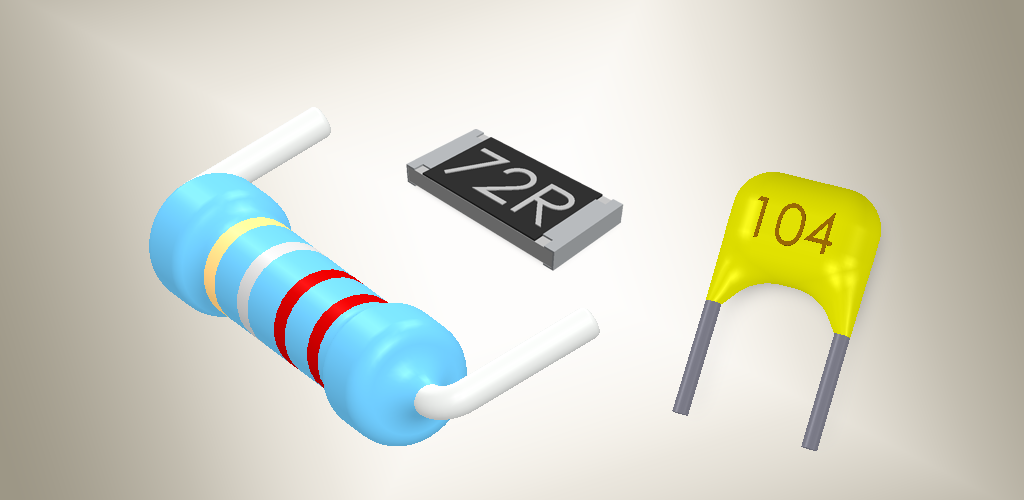

Цветовое обозначение резистора

Цветовое обозначение - это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются, потому что их можно легко и дешево напечатать на небольшом электронном компоненте. Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.

Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора.Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.

Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.

Считывание цветовых кодов

Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо.Направление чтения не всегда понятно. Чтобы различить направление считывания, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр. Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.

В трехполосном резисторе первые две полосы представляют первые две значащие цифры, за которыми следует одна полоса для множителя.Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.

В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель. Четвертая полоса представляет собой допуск.

В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.

В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).

Допуск

Допуск - это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением. Это связано с производственным процессом и выражается в процентах от предпочтительного значения

Расчет

Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.

Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото

Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .

Затем мы умножаем это число на множитель, указанный в полосе 3 rd (желтый), которая имеет значение; x10 4 = 10000 .
Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .

Четвертая полоса (золотая) будет указывать на допуск, который в нашем примере составляет: ± 5%
Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
Минимум = 750000 - (750000 x 5/100) = 750000 - 37500 = 712500 = 712,5 кОм
Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм

Исключения

A ноль- Ом резистор - это резистор, имеющий одну черную полосу.Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.

Резисторы, изготовленные для использования в военных целях, могут включать дополнительную полосу, указывающую частоту отказов.

Другие ресурсы

Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим веб-сайтом.Узнать больше Понятно!

Вам это действительно нужно? Это поможет вам определиться!

Довольно легко создавать увлекательные забавные проекты с использованием небольших электронных компонентов, таких как датчики, конденсаторы, резисторы, процессоры, контроллеры, диоды и светодиоды. Резистор - один из них.

Основная цель использования резистора - уменьшить протекание тока в цепи, тем самым минимизируя огромные потери в электронных устройствах.

Эти резисторы доступны на рынке по всему миру, благодаря их отличным функциональным возможностям для создания умных устройств, таких как геймеры, мобильные телефоны, мини-ПК, а также для того, чтобы люди всех возрастов могли изучить свои знания в области электроники.

Итак, когда дело доходит до выбора комплектов резисторов, трудно решить, какой из них подходит для каждого из них, очень уникального. Мы провели часы исследования нескольких комплектов резисторов и выбрали Best Resistor Kits среди доступных.

Проверьте их подробно…

Обзор лучших комплектов резисторов

1. Projects EPC-102 Комплект резисторов 43 Value (1 Ом - 10 МОм)

Самый первый в списке - от E-Projects .Это очень популярный бренд по разработке электронных компонентов, предоставляющий клиентам качественные услуги. 96 из 100 дали 5 звезд за качество и производительность. По этой причине мы указали номер 1 среди всех комплектов резисторов ведущих брендов.

Это идеальный стартовый набор для домашних мастеров, любителей электроники и любителей. Когда вы покупаете этот комплект, он предлагает сопротивление 1 Ом, 10 Ом, 15 Ом, 100 Ом, 150 Ом, 1 кОм, 10 кОм, 15 кОм, 100 кОм, 1 МОм и 4,7 МОм.

Таблица цветовой кодировки резисторов также предоставляется вместе с комплектом, чтобы пользователи понимали концепцию цветовой кодировки и эффективно собирали резисторы на соответствующих аппаратных устройствах.

Это мой любимый и лучший набор резисторов, доступных в настоящее время на рынке. Качество сборки хорошее, обеспечивает высокую производительность с меньшим уровнем шума на выходе и очень удобен в использовании. В остальном это самый недорогой комплект резисторов по сравнению с другими в нашей линейке.

Купить сейчас на Amazon

2. Набор резисторов Elegoo 17 значений (1 Ом-1 МОм)

Номер 2 в списке от бренда Elegoo.Это популярный бренд для производства таких аппаратных устройств, как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Имеет достаточный опыт в производстве, а также продает продукцию по разумным ценам.

Эта компания под брендом Elegoo хорошо обслуживает клиентов. При покупке этого комплекта вы получаете набор различных резисторов в диапазоне от 10 Ом до 10 МОм.

Руководство по цветовому кодированию поможет вам с легкостью понять значения сопротивления и их применение в электронных схемах.Некоторые из основных характеристик этого стартового набора Elegoo из 525 деталей:

  • Металлическая пленка 1/4 Вт
  • 1% допуска
  • 24-выводной штифт SWG (0,022 дюйма, 0,55 мм)
  • Руководство по цветовому кодированию
  • Сертификат RoHS
  • Пластиковый корпус

В стартовом комплекте Elegoo перечислены удивительные компоненты:

  • 10 Ом, 20 Ом, 470 Ом, 2,2 кОм, 4,7 кОм, 22 кОм, 47 кОм, 100 кОм, 220 кОм, 470 кОм, 1 МОм )
  • 100 Ом, 220 Ом, 1 кОм, 10 кОм (50 штук)

В целом, набор Elegoo из 525 малых резисторов очень разумно, имеет лучшее качество и большую стабильность.Поскольку компоненты резистора очень маленькие, не рекомендуется для детей младше 3 лет.

Купить сейчас на Amazon

3. Комплект резисторов Bojack 50 номиналов

Этот набор резисторов от бренда BOJAK состоит из 1350 резисторов. Этого количества хватит на несколько проектов, поделок и экспериментов.

Доступны 50 различных значений, включая 0 Ом Ω 1 Ом, 2,2 Ом, 4,7 Ом, 10 Ом, 15 Ом, 22 Ом, 33 Ом, 39 Ом, 47 Ом, 68 Ом, 100 Ом, 150 Ом, 220 Ом, 330 Ом, 510 Ом, 680 Ом, 1 кОм, 1 .5 кОм, 2 кОм, 2,2 кОм, 3 кОм, 5,1 кОм, 5,6 кОм, 7,5 кОм, 8,2 кОм, 33 кОм, 47 кОм, 56 кОм, 100 кОм, 150 кОм, 220 кОм, 330 кОм, 470 кОм, 680 кОм, 2 МОм, 4,7 МОм, 5,6 МОм и другие.

Среди этих 1350 штук более часто используются 50 шт. (Включая 10 кОм, 100, 220, 1 кОм) и 25 редко используемых резисторов. Чтобы избежать путаницы, к подробным инструкциям прилагается руководство по цветовым кодам.

Эти резисторы имеют допуск ± 1%. Для лучшего соединения и стабильной работы предусмотрены толстые металлические штыри и металлическая пленка толщиной 1/4 Вт.Эти резисторы имеют сертификат RoHS. По сравнению с другими наборами этот немного дороже.

Купить сейчас на Amazon

4. Комплект резисторов Yobett 166 номиналов 1/4 Вт (0–22 МОм) Комплекты металлопленочных резисторов DIP

Бренд Yobett - выбор профессионалов и любителей электроники. Он доступен по цене, изготовлен из лучших материалов и очень гибок в использовании на различных аппаратных схемах. Вот почему мы перечислили 4-е место среди всех лучших комплектов резисторов, доступных на рынке.

Основное назначение этих резисторов - регулировать ток в активном устройстве. Ниже приведены технические характеристики набора резисторов Yobett:

  • Диапазон сопротивления 1/4 Вт (0–22 МОм)
  • Допуск резистора 1%
  • Количество 166 значений * 10 = 1660 штук.

Различные значения сопротивления, предлагаемые в комплекте: 1 Ом, 10 Ом, 15 Ом, 30 Ом, 75 Ом, 100 Ом, 150 Ом, 200 Ом, 300 Ом, 470 Ом, 510 Ом, 910 Ом, 1 кОм, 1,1 кОм, 2 кОм, 3 кОм, 5,1 кОм, 10 кОм, 11 кОм 20 кОм 30 кОм 51 кОм 75 кОм 100 кОм, 200 кОм, 510 кОм, 1 МОм, 2 МОм, 10 МОм, 15 МОм, 20 МОм и 22 МОм

Он также содержит руководство по эксплуатации, которое позволяет пользователям вычислять значения сопротивления.

Резисторы марки Yobett обладают хорошими характеристиками, поскольку при их разработке используются качественные материалы. По сравнению с другими, этот комплект резисторов марки Yobett стоит дорого, и его очень легко подключить к различным электронным схемам.

Купить сейчас на Amazon

5. Haraqi Store 73 Value Resistor Assortment Kit

Торговая марка Haraqi предлагает высокоточные комплекты резисторов. В этот ассортиментный набор входит 1460 резисторов 73 различных номиналов.Их можно использовать в различных школьных экспериментах, проектах DIY и других.

Этот набор содержит 73 различных номинала и 20 штук в каждом значении, включая: 1.0, 1.2, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 150, 180, 220, 270, 33K, 39K. , 47К, 180К, 220К, 270К, 330К и другие.

Упаковываются отдельно по стоимости в пластиковом ящике. У каждого резистора есть стандартные полоски и этикетка, позволяющая зашифровать значения в зависимости от цвета. Они находятся в пределах допуска 1%.

Каждый резистор идеально вписывается в макетную плату.Они легко сгибаются, но при этом достаточно жесткие, чтобы удерживать положение. По сравнению с другими наборами резисторов, у него нет серьезных недостатков, что делает его одним из лучших наборов резисторов.

Купить сейчас на Amazon

6. Cutequeen 750 штук, комплект резисторов на 30 значений (10 Ом - 1 МОм)

Cutequeen - профессиональный производитель светодиодных фонарей, часов, автомобильных роботов и многих других электронных проектов. ! 73 из 100 дали хорошие оценки и обзоры этому продукту.Это основная причина включения 6 в список 10 лучших комплектов резисторов.

Когда вы платите деньги за этот комплект, вы получаете резисторы от 10 Ом до 1 МОм (10 Ом, 100 Ом, 150 Ом, 510 Ом, 1 кОм, 2 кОм, 5,1 кОм, 10 кОм, 51 кОм, 100 кОм, 300 кОм, 470 кОм и 1 МОм). Все эти резисторы аккуратно упакованы и промаркированы в толстой картонной коробке.

Вы также можете разместить эти резисторные компоненты на макетной плате для создания своих собственных проектов.

Комплект резисторов Cutequeen из 750 элементов имеет хорошие характеристики, а также обеспечивает прекрасные характеристики по доступным ценам.Основным недостатком этого продукта является то, что он может выдерживать до нескольких вольт или ампер. Если он превысит предел, резистор будет сильно поврежден и не будет работать эффективно.

Купить сейчас на Amazon

7. Набор резисторов Austor на 38 номиналов

Набор резисторов от AUSTOR включает 1050 резисторов с 38 номиналами. Их диапазон допуска составляет ± 1% и поставляется с металлической пленкой Вт.

Они подходят для использования в электронных DIY-проектах, школьных проектах, экспериментах, включая Arduino.Значения резисторов, доступных в этом наборе, включают 100 Ом, 200 Ом, 1 кОм, 2 кОм, 0 Ом, 10 Ом, 39 Ом, 75 Ом, 100 Ом, 330 Ом, 470 Ом, 4,7 кОм, 22 кОм, 680 кОм, 1 м. Ω, 2.2k Ω и ряд других.

Среди 1050 штук 50 штук имеют 4 общих значения, а 25 штук имеют 34 обычных значения. Каждое значение индивидуально упаковано в пластиковую крышку, а все резисторы упакованы в пластиковый футляр для удобства хранения и организации.

Цветная маркировка предназначена для помощи в выборе правильного значения сопротивления.В целом, этот комплект резисторов стоит потраченных вами денег.

Купить сейчас на Amazon

8. Ltvystore 3120 штук (1 Ом - 10 МОм) Комплект поставки металлопленочных резисторов 1/4 Вт

Следующий в списке - от Ltvystore. Это очень популярный бренд для разработки небольших электронных компонентов, стремящийся обеспечить высокое качество обслуживания клиентов. За его замечательные характеристики и портативность мы указали номер 8.

Это набор высокоточных резисторов со стабильным выходом и низкотемпературным коэффициентом.Когда резисторы подключены к аппаратной схеме, на выходе генерируется малошумящий сигнал.

Некоторые из этих резисторов не имеют маркировки и несколько отдельных резисторов в картонной коробке. Основные характеристики комплектов резисторов Ltvystore:

  • Диапазон сопротивления 1 Ом-10 МОм
  • Допуск резистора ± 5%
  • Рабочее напряжение 250 В и
  • Напряжение перегрузки 500 В

Этот замечательный набор содержит 3120 штук резисторов от 1 Ом до 10 МОм (1 Ом, 5 Ом, 10 Ом, 100 Ом, 220 Ом, 270 Ом, 330 Ом, 510 Ом, 1 кОм, 3 кОм, 3.9 кОм, 4,7 кОм, 5,6 кОм, 10 кОм, 15 кОм, 22 кОм, 33 кОм, 39 кОм, 47 кОм, 56 кОм, 1 МОм, 1,5 МОм, 2 МОм, 5,6 МОм, 10 МОм).

В целом, комплект резисторов Ltvystore имеет хорошие характеристики и отлично подходит для создания забавных проектов. Даже новичок может эффективно использовать эти резисторы и лучший способ получить мгновенный набор резисторов.

Купить сейчас на Amazon

9. Переменный комплект металлопленочного резистора DIYmall 1/4 Вт

Предпоследний в списке от бренда DIYmall.Этот популярный бренд специализируется на разработке IOT-устройств с учетом требований клиентов, а также предлагает качественные услуги.

Эти замечательные резисторы изготовлены из качественных материалов по разумным ценам. В комплект также входит карта резисторов, которая поможет вам правильно проверить и проанализировать значения сопротивления. Все эти резисторы поставляются в пластиковом пакете, а затем в картонной коробке.

Это упрощает работу пользователей, и эти комплекты резисторов имеют следующие особенности:

  • Точность составляет 1%
  • Значения 73 и
  • Всего 1460 штук

Резисторы от 1 Ом до 10 МОм (1 Ом , 5 Ом, 10 Ом, 100 Ом, 220 Ом, 270 Ом, 330 Ом, 510 Ом, 1 кОм, 3 кОм, 3.9 кОм, 4,7 кОм, 5,6 кОм, 10 кОм, 15 кОм, 22 кОм, 33 кОм, 39 кОм, 47 кОм, 56 кОм, 1 МОм, 1,5 МОм, 2 МОм, 5,6 МОм, 10 МОм).

Производительность комплекта резисторов DIYmall впечатляет. Но единственным минусом этого продукта является то, что он не может постоянно давать точные результаты на выходе в течение длительного времени.

Купить сейчас на Amazon

10. Комплект резисторов Cutequeen, состоящий из 3325 частей, 133 номинала (1 Ом - 10 МОм)

Еще один важный комплект от бренда Cutequeen.Это последний в нашем списке лучших комплектов резисторов. По сравнению с другими, покупать очень разумно, качество и производительность резисторов слишком хорошие.

Каждый из этих резисторов маркируется индивидуально и аккуратно упаковывается в картонную коробку. Они работают очень хорошо, и все резисторы были протестированы в пределах допуска.

При покупке этого удивительного набора резисторов вы получаете резисторы различных диапазонов (1 кОм, 2 кОм, 5,1 кОм, 10 кОм, 15 кОм, 20 кОм, 30 кОм, 51 кОм, 75 кОм, 100 кОм, 200 кОм, 300 кОм, 510 кОм, 750 кОм, 1 МОм, 2 МОм и 4.7 МОм).

Производительность этого симпатичного набора резисторов Queen из 3325 элементов впечатляет, и он очень гибок для работы на различных платформах. Но в нем нет руководства по цветовому кодированию резисторов. Поэтому мы и занесли номер 10.

Купить сейчас на Amazon

Заключение

На этом мы подошли к концу сеанса, Наборы резисторов. Когда дело доходит до выбора лучшего, набор резисторов Projects EPC-102 43 Value является нашим главным приоритетом из списка лучших наборов резисторов благодаря его функциональности, большей возможности подключения и гибкости.

Комплекты резисторов предлагают номиналы от 1 Ом до 4,7 МОм по разумным ценам и предоставляют клиентам качественные услуги прямо у порога. Он может стать отличным стартовым комплектом для инженеров и начать реализацию различных проектов своими руками.

Просмотрите эти удивительные комплекты резисторов и поделитесь своим опытом в разделе комментариев, приведенном ниже:

Цифровой тестер транзисторов, тестер конденсаторов транзисторов Mosfet с мини-измерительными выводами для автоматической проверки NPN PNP транзистор, диодный триод, конденсатор, резистор, транзистор MOS SCR ESR LCR Meter -

Я купил этот тестер в основном для того, чтобы иметь недорогой тестер ESR для электролитических конденсаторов.Я часто ремонтирую старую электронику, многие из которых страдают от высыхания электролитов в источниках питания. Обзоры данного тестера есть на форумах по электронике. Большинство пользователей согласны с тем, что это хороший вариант для некритического тестирования, поэтому я решил рискнуть.

Тестер включает съемное гнездо ZIF (нулевое усилие вставки), которое принимает выводы компонента, который вы хотите протестировать. Он также включает в себя набор зажимов, которые подключаются к разъему ZIF.Это упрощает тестирование типичных сквозных компонентов. Я еще не пробовал использовать его для поверхностного монтажа, но если у вас получится хорошее соединение, я думаю, что все должно работать.

Я сначала проверил его с небольшим количеством электролитов из моего тайника с ненужными деталями. Тестер показал разумные значения как для емкости, так и для ESR, и последовательные испытания показали, что они также были воспроизводимыми. Я не перепроверил какие-либо значения с помощью специального тестера емкости, но предполагаю, что они достаточно близки.Несколько утечек электролитов из старого оборудования вернули высокое значение ESR, что также кажется разумным.

В моем запасе деталей было несколько загадочных устройств TO-220 и TO-92, и я смог их идентифицировать (в основном полевые транзисторы и транзисторы). Мне удалось найти индуктивность катушки реле, и несколько протестированных резисторов были довольно близки к их номинальным значениям. Опять же, я не пытался проверить результаты тестера, но все возвращенные значения казались разумными.

Сам тестер выглядит довольно солидно, да и цветной дисплей выглядит неплохо.Когда он загружается, он отображает символ автобота-трансформера, что, на мой взгляд, было интересным, но сюрреалистичным. Разъем ZIF тоже кажется довольно прочным, но тестовые провода - абсолютный мусор. Провода тонкие, но негибкие, а тестовые зажимы дешевы и практически не работают. Однако их достаточно легко заменить, и я не ожидаю большего за 20 долларов. Хотелось бы, чтобы тестер не отключался автоматически через 30 секунд, но я могу с этим жить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
