Проверка симисторов: Проверка симисторов стиральных машин — Морской флот

LCR тестер для измерения конденсаторов и симисторов SW19.ru

На помощь мастеру приходит китайский прибор для определения индуктивности, сопротивления и конечно емкости конденсатора. Про емкость конденсатора я подчеркнул не случайно, так как многие мастера знают такое выражение как «Беременный конденсатор», которое означает, что конденсатор имеет вздутость с верху, говорящею о его потенциальной неисправности.

Если стиральная машина моргает всеми светодиодами, то это означает две неисправности:
1) Неисправность силового модуля управления, при исправном блоке питания (F12 Indesit Ariston), как правило, возникает на модулях Arcadia и лечится полной перепрошивкой процессора с помощью программатора USBDM (Моргание проявляется через некоторое время, после того как индикация не может достучаться до силового модуля)

2) Неисправность блока питания, в отличие от первой неисправности, проявляется сразу после включения в розетку, так как оба модуля (индикация и силовой) питаются от одного и того же блока питания, расположенного на силовом модуле, встречается на модулях Indesit Ariston и не только

В этой статье мы говорим о LCR метре на базе процессора Atmega328, о том как калибровать и прошивать данный прибор мы поговорим в одном из следующих статей, а сегодня поговорим о корпусе, нет они конечно продаются и в готовом корпусе на том же аллиэкспресс, но цена за корпус довольно высокая, при том что сделан он из оргстекла и эстетически не очень хорош.

Мы предлагаем два варианта исполнения данных корпусов

Металлический корпус — выполнен их оцинкованной стали, с перфорацией, что позволяет его легко гнуть и хранить в плоском состоянии, недорогой по цене и при этом более долговечный и ударопрочный чем пластиковый корпус, ну и конечно цена у него ниже чем у пластикового.

Пластиковый корпус — подходит для гурманов, так как более приятен на ощупь, имеет малый вес и не царапает стол, но в тоже время, для его производства требуется больше сил, что сказывается на конечную цену готового корпуса, плюс конечно же он более хрупкий чем металл, хоть и выполнен из ударопрочного пластика.

После того, как корпуса сделаны, можно перейти к измерениям, не забываем про калибровку и смотрим на колодку, которая имеет нулевое усилие, это когда один контакт не зависит от другого, что позволяет не портить ножки радиокомпонентов. Колодка имеет маркировки 1 2 и 3, у разных версий эти значения и расположения их может меняться, но суть сводится к тому, что нужно вставить каждую ножку в свой контакт, начиная с первой и если это скажем, конденсатор, то на второй (у него две ножки), а если это симистор, то 123, в наиболее удобном для Вас исполнение.
Нажимаем на единственную кнопку и смотрим результат, все предельно просто и понятно.

принцип работы, проверка и включение, схемы

Любые электроприборы и электрические платы основаны на комплексе различных радиоэлементов, которые являются основой для нормального функционирования всего многообразия электротехники. Одним из основных элементов любой электросхемы является симистор, который представляет собой один из видов тиристора.

Говоря тиристор, мы также будем подразумевать и симистор. Его предназначение заключается в коммутации нагрузки в сети переменного тока. Внутреннее устройство включает три электрода для передачи электрического тока: управляющий и 2 силовых.

Предназначение и использование симисторов в радиоэлектронике

Особенность тиристора заключается в пропускании тока от одного контакта (анода) к другому (катоду) и в обратном направлении. Любой тиристор управляется как положительным, так и отрицательным током. Для его работы нужно подать низковольтный импульс на управляющий контакт. После такой сигнальной подачи симистор открывается и переходит из закрытого состояния в открытое, пропустив, через себя ток. Во время прохождения отпирающего тока через управляющий контакт он открывается. А также отпирание происходит, когда напряжение между электродами превышает определённую величину.

При подаче переменного тока смена состояния тиристора вызывает изменение полярности напряжения на силовых электродах. Он закрывается, при смене полярности между силовыми выводами, а также когда рабочий ток ниже, чем ток удержания. Для предотвращения ложного срабатывания симистора, вызванное различными радиомеханическими помехами, использующиеся приборы имеют дополнительную защиту. Для этого обычно используется демпферная RC цепочка (последовательное соединение резистора и конденсатора постоянного тока) между силовыми контактами симистора. Иногда используется индуктивность. Она служит для ограничения скорости изменения тока при коммутации.

Симисторы в электросхеме

Если говорить о симисторах, необходимо принять во внимание и тот факт, что это один из видов тиристора, который тоже имеет три и более p — n переходов . Их различие лишь в управляющем катоде, который определяет соответственные переходные характеристики пропускаемого тока и в принципе работы в электросхемах. Обычно они начинают свою работу сразу после запуска подводящего напряжения на нужный контакт.

Схема управления симистора

Схема управления на тиристоре проста и надёжна. Они намного упрощают принципиальную схему своим присутствием, освобождая её от лишних электродеталей и дорожек. Тем самым облегчая и дальнейший ремонт (проверка и прозвонка) в случае необходимости или выхода из строя радиоэлектронных блоков с их участием.

Практическое применение симисторов

Необходимые знания для проверки, замены и последующего ремонта различных радиоэлектронных блоков с участием симисторов или тиристоров помогут любому радиолюбителю в повышении своих профессиональных и практических навыков.

Для проверки радиоэлементов на работоспособность, чаще всего используется мультиметр. Он хорош тем, что с его помощью, можно быстро выявить радикальные дефекты большинства радиодеталей. Минус тут в том, что не каждым мультиметром, и не каждую деталь, можно протестировать досконально.

Аналоговый мультиметр

Чаще всего называемый тестером, реже – авометром (Ампер-Вольт-Ом-метр) и, почти никогда, непосредственно мультиметром. Состоит из прецизионной стрелочной головки потенциометра и сложных коммутируемых цепей измерения. Причем, внутренняя батарея питания (4,5-9 В.) нужна лишь для измерения сопротивления. Напряжение и ток можно измерить и без нее.
Проверить тиристор мультиметром такого плана, можно только при наличии свежей, не разряженной батарейки.

Цифровой мультиметр

Так и называют, реже – тестером, и, почти никогда – авометром. Состоит из упрощенных коммутируемых цепей измерения обслуживающих микроконтроллер с АЦП (аналого-цифровой преобразователь). Его широкий диапазон измерения, чувствительность и точность, позволяют обойтись и без них. Внутренний элемент питания (1-9 В) используется не только для измерения сопротивления, но и для питания микроконтроллера и его периферии.

Как проверить тиристор мультиметром

Рассмотрим последовательность действий для определения работоспособности тиристора.

1. Прозвонка анод-катод, при любом приложении щупов:
   • аналоговый покажет бесконечность, стрелка не двинется;
   • цифровой или никак не отреагирует или высветит несколько МОм.
2. При прозвонке анод-управляющий электрод:
   • аналоговый покажет от нескольких до десятков кОм;
   • цифровой выдаст такие же цифры.
3. При прозвонке катод-управляющий электрод:
   • то же самое для обоих приборов.

Теперь попробуем проверить тиристор на открытие, его основную работу. Для этого, минусовой щуп приложим к катоду, плюсовой к аноду и им же, не отрывая от анода, кратковременно коснемся управляющего электрода. Тиристор должен открыться (сопротивление упасть почти до 0 Ом) и удерживаться в таком состоянии до разрыва цепи.
Если этого не произошло то:

• перепутаны плюсовой и минусовой щупы тестера;
• неподходящий тестер или разряженная батарея в нем;
• тиристор неисправен.

Перед тем, как выбросить тиристор, проверим мультиметр и правильность своих действий при работе с ним:

• земляной (корпусный или COM) щуп аналогового тестера – является плюсовым, а у цифрового мультиметра наоборот – минусовым.
• диапазон измерения должен быть выставлен на 100-2000 Ом, в зависимости от градации коммутационного блока;
• питание измерительного прибора должно осуществляться свежей, не разряженной батареей с напряжением от 4,5 до 9 вольт;
• на шкале цифрового мультиметра, в секторе измерения сопротивлений, должен присутствовать значок диода.

Цифровые тестеры-игрушки, размером со спичечную коробку и питанием от часового аккумулятора, для проверки полупроводниковых элементов не подходят. Да и полагаться на другие их измерения не стоит. Но и утверждать, что проверить тиристор цифровым мультиметром невозможно (а такое мнение бытует), тоже неверно. Можно, причем очень даже многими. Соблюдение вышеперечисленных правил, позволяет добиться положительных результатов с разными приборами.

Многие используют самодельные пробники и измерительные приборы для того, чтобы проверить работоспособность, а также примерную оценку параметров симисторов и тринисторов. Для того чтобы это сделать, можно использовать такой прибор как омметр, также можно пользоваться авометром, который работает в режиме омметра напряжение у них должно быть полтора вольта.

На случай, если кто-то забыл, что такое симистор , тринистор, омметр и авометр, или просто для справочной информации. Симистор — это прибор на полупроводниках, является одним из видов тринисторов, который используют для коммуникации в сетях с переменным током, в основном рассматривается как управляемый выключатель. Тренистор прибор на полупроводниках, который выполнен на базе монокристалла полупроводника и в котором, минимум 3 p-n-перехода, у него есть два вида состояний: открытое (высокая проводимость) и закрытое (низкая проводимость). Омметр — прибор, который определяет электрически активные сопротивления, измерения можно проводить как при переменном токе, так и при постоянном. Существуют следующие виды омметров: гигаомметры, мегаомметры, миллиомметры, микроомметры, тераомметры, их различие состоит в диапазоне измеряемых сопротивлений. Авометр (мультиметр) это прибор в который может выполнять несколько функций, чаще всего это амперметр, вольт метр и омметр их существует 2 вида, цифровые и аналоговые.

Во время проверки симистора, нужно подключить к нему омметр (авометр) к аноду плюсовым щупом, минусовым щупом подключить к катоду. Для начала нужно установить предельное измерение «х1» и замкнуть пинцетом управляющего электрода и выводы анода. Стрелка прибора должна отклонится примерно к середине шкалы. После этого нужно убрать пинцет и в случае, если симистор «чувствительный», это когда, симистор открывается при малом токе и удерживается в таком состоянии небольшим анодным током и положение стрелки, при этом, не должно изменятся.

Также, аналогичные испытания нужно провести на пределе «х10» и измерять сопротивление между катодом и анодом симистора в открытом состоянии (некоторые виды симисторов, могут удерживаются и при этом пределе). В случае, если сопротивление находится в пределах 140-300 Ом, значит симистор можно смело использовать для вашей конструкции.

Если Вы проверяете симистор с большим током то удержание стрелка индикатора, после того как Вы отсоедините пинцет, она должна вернутся на нулевое положение шкалы. Такой вид симистора, обычно стараются не использовать.

Точно также поступают и при проверке тринистора: подключается омметр (авометр) к катоду и аноду, дальше перемыкаются выводы управляющего электрода и анода. Проверяйте семисторы и тренистора, а также остальные элементы ваших конструкций, и они будут работать без сбоев.

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Подробнее от том, как работают диоды и тиристоры читайте здесь: ,

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

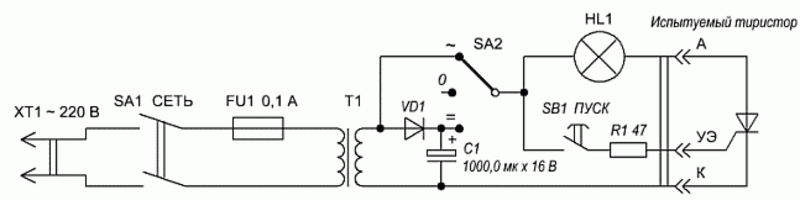

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

При помощи домашнего тестера (мультиметра) можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой – это настоящая находка. Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования.

Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями. Основное применение тиристоров – электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

Включение происходит регулируемо, относительно плавно и без дребезга контактов. Нагрузка по основному направлению открытия p-n переходов подается управляемо, можно контролировать скорость нарастания рабочего тока.

К тому же тиристоры, в отличие от реле, отлично интегрируются в электросхемы любой сложности. Отсутствие искрения контактов позволяет применять их в системах, где недопустимы помехи при коммутации.

Деталь компактна, выпускается в различных форм-факторах, в том числе и для монтажа на охлаждающих радиаторах.

Управляются тиристоры внешним воздействием:

• Электрическим током, который подается на управляющий электрод;
• Лучом света, если используется фототиристор.

При этом, в отличие от того же реле, нет необходимость постоянно подавать управляющий сигнал. Рабочий p-n переход будет открыт и по окончании подачи управляющего тока. Тиристор закроется, когда протекающий через него рабочий ток опустится ниже порога удержания.

Тиристоры выпускаются в различных модификакциях, в зависимости от способа управления, и дополнительных возможностей.

• Диодные прямой проводимости;
• Диодные обратной проводимости;
• Диодные симметричные;
• Триодные прямой проводимости;
• Триодные обратной проводимости;
• Триодные ассиметричные.

Существует разновидность триодного тиристора, имеющая двунаправленную проводимость.

Что такое симистор, и чем он отличается от классических тиристоров?

Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.

Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.
Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.

Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки. Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность.

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

1. Переключатель тестера устанавливаем в режим «прозвонка». При этом на щупах проводов появится достаточное напряжение для проверки тиристора. Рабочий ток не открывает p-n переход, поэтому сопротивление на выводах будет высоким, ток не протекает. На дисплее мультиметра высвечивается «1». Мы убедились в том, что рабочий p-n переход не пробит;
2. Проверяем открытие перехода. Для этого соединяем управляющий вывод с анодом. Тестер дает достаточный ток для открытия перехода, и сопротивление резко уменьшается. На дисплее появляются цифры, отличные от единицы. Тиристор «открыт». Таким образом, мы проверили работоспособность управляющего элемента;

1. Размыкаем управляющий контакт. При этом сопротивление снова должно стремиться к бесконечности, то есть на табло мы видим «1».

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания». Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

Можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор.

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость.

Проверка симистора мультиметром

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод. Важно! Не забудьте предварительно обесточить проверяемый электроприбор.

В заключении смотрите видео: Как проверить тиристор мультиметром.

Ещё раз о проверке полупроводниковых приборов без демонтажа

В дополнение к статье «Проверка исправности транзисторов без демонтажа их из устройства» автор предлагает аналогичный способ проверки тиристоров, симисторов и диодных оптронов. Несложно распространить предложенный метод и на другие активные полупроводниковые трёхполюсники, например, транзисторные, тиристорные и резисторные оптроны.

Рис. 1. Схема проверки симисторов, пригодная и для тиристоров

Рис. 2. Осциллограмма напряжения

На рис. 1 приведена схема проверки симисторов, пригодная и для тиристоров. Осциллограмма на рис. 2 (синяя линия) показывает характер изменения напряжения между электродами 1 и 2 исправного симистора 2У208Г при импульсном токе в коммутируемой цепи около 0,13 А. Она почти симметрична относительно нулевой (красной) линии. При положительном напряжении на электроде 1 симистор скачком открывается при напряжении между главными электродами 2,5 В. При отрицательном напряжении между ними симистор открывается при напряжении -4 В. Падения напряжения разной полярности на симисторе в проводящем состоянии (на горизонтальных участках осциллограммы) немного различны по абсолютному значению — соответственно около +0,8 В и около -0,9 В.

Примечание. По описанной методике симистор проверяется только при двух из четырёх возможных комбинаций направлений тока в коммутируемой и управляющей цепях. Такую проверку нельзя считать полноценной.

На рис. 3 изображена схема проверки диодного оптрона. Номера его выводов показаны условно, у реальных диодных оптронов различных типов они могут быть другими. В оптроне и в устройстве, где он установлен, его входная цепь (излучающий ИК-диод) обычно электрически изолирована от выходной цепи (фотодиода). Но для предлагаемой проверки выводы катода излучающего диода и анода фотодиода нужно временно соединить, превратив оптрон в трёхполюсник.

Рис. 3. Схема проверки диодного оптрона

На рис. 4 показана осциллограмма, полученная при проверке оптрона 3ОД101Б с неисправным излучающим диодом. Она типична для полупроводникового диода (в данном случае фотодиода). В прямом для него направлении напряжение — около -0,5 В, в обратном повторяется полупериод контрольного напряжения синусоидальной формы амплитудой 2,7 В.

Рис. 4. Осциллограмма, полученная при проверке оптрона 3ОД101Б с неисправным излучающим диодом

Осциллограмма на рис. 5 снята с исправным диодным оптроном того же типа. Положительные полупериоды испытательного напряжения имеют на ней глубокие провалы, вызванные ростом фототока фотодиода под действием ИК-излучения. Глубина этих провалов может быть даже больше амплитуды испытательного напряжения, в результате чего напряжение на фотодиоде меняет знак.

Рис. 5. Осциллограмма с исправным диодным оптроном

Все осциллограммы сняты при скорости горизонтальной развёртки 5 мс/дел. и при коэффициенте отклонения по вертикали 1 В/дел. (см. рис. 2) или 0,5 В/дел. (см. рис. 4 и рис. 5).

В устройствах, где между выводами проверяемого прибора имеется конденсатор большой ёмкости, его можно не отключать, а заменить источник контрольного переменного напряжения частотой 50 Гц источником регулируемого вручную в нужных пределах напряжения постоянного тока. Для схемы, изображённой на рис. 1, это напряжение должно регулироваться от -6 В до +6 В, а для той, что на рис. 3, — от -3 В до +3 В.
Если имеется источник напряжения только одной полярности, то в нужные моменты (вблизи переходов через ноль) можно менять местами его выводы. Но входная цепь трёхполюсника во время этих операций должна оставаться зашунтированной резистором небольшого сопротивления. Осциллограф можно заменить обычным мультиметром, наблюдая его показания на входе и на выходе проверяемого трёх-полюсника или записывая их, чтобы потом построить графики.

Автор: В. Кильдюшев, г. Жуков Калужской обл.

Управление промышленным двигателем: симистор

ЦЕЛИ

• Нарисуйте схематический символ симистора.
• Обсудите сходства и различия между тиристорами и симисторами.
• Обсудите работу симистора в цепи переменного тока.
• Обсудите фазовый сдвиг симистора.
• Подключить симистор в цепь.
• Проверить симистор омметром.

Симистор — это переход PNPN, подключенный параллельно переходу NPNP.ИНЖИР. 1 показано полупроводниковое устройство симистора. Симистор работает аналогично двум подключенным тиристорам (фиг. 2). Схема символ симистора показан на фиг. 3.

Когда тиристор подключен к цепи переменного тока, выходное напряжение является прямым. Текущий. Когда симистор включен в цепь переменного тока, выходное напряжение переменный ток. Поскольку симистор работает как два SCR, которые соединенный и обращенный в противоположные стороны, он будет проводить как положительные и отрицательные полупериоды переменного тока.

Когда симистор включен в цепь переменного тока, как показано на фиг. 4, ворота должны быть подключены с той же полярностью, что и МТ2. Когда напряжение переменного тока приложенный к MT2 положительный, SCR, который смещен вперед, будет воздуховод. Когда напряжение, приложенное к MT2, отрицательное, другой SCR идет вперед. смещен и будет проводить эту половину сигнала. Поскольку одна из SCR смещен в прямом направлении на каждый полупериод, симистор будет проводить переменный ток пока вывод затвора подключен к MT2.

Симистор, как и тиристор, требует определенного количества тока затвора для включи это. Как только симистор сработал затвором, он продолжит проводить до тех пор, пока ток, протекающий через MT2-MT1, не упадет ниже удержания текущий уровень.

РИС. 1 Полупроводниковая схема симистора.

РИС. 2 Симистор работает аналогично двум тиристорам с общим ворота.

РИС. 3 Условное обозначение симистора.

РИС. 4 Симистор проводит обе половины сигнала переменного тока.

Симистор, используемый в качестве переключателя переменного тока

Симистор является членом семейства тиристоров, что означает, что он имеет только два состояния работы, включено и выключено. Когда симистор выключен, он снижает полное приложенное напряжение цепи при токе 0 ампер поток.

Когда симистор включен, он имеет падение напряжения около 1 вольт, и ток в цепи должен быть ограничен нагрузкой, подключенной к цепи.

Симистор стал очень популярным в промышленных цепях в качестве переключателя переменного тока. Поскольку это тиристор, он может управлять большим количеством напряжение и ток.

Нет контактов изнашиваемых, он герметичен от грязи и влаги, и он может работать тысячи раз в секунду. Симистор используется как устройство вывода многих твердотельных реле, о которых будет рассказано позже. На рисунках 5 и 6 показаны два типа симисторов.

Симистор, используемый для управления напряжением переменного тока

Симистор может использоваться для управления Напряжение переменного тока (фиг. 7). Если переменный резистор подключен последовательно с затвором, точка, в которой ток затвора достаточно высок, чтобы огонь симистора можно регулировать. Сопротивление можно отрегулировать, чтобы разрешить симистор срабатывает, когда сигнал переменного тока достигает своего пикового значения. Это будет вызвать падение половины переменного напряжения на симисторе, а половину — до быть сброшенным через груз.

Если сопротивление затвора уменьшается, величина тока затвора, необходимая для запуск симистора будет получен до того, как форма волны переменного тока достигнет своего пика значение. Это означает, что на симистор будет падать меньшее напряжение и на нагрузку будет падать большее напряжение. Эта схема позволяет симистор для управления только половиной подаваемого на него сигнала переменного тока. Если лампа используется в качестве нагрузки, может регулироваться от половинной яркости до полной яркость. Если предпринята попытка отрегулировать лампу для работы на меньших чем на половину яркости, он выключится.

РИС. 5 Симистор, используемый для приложений с низким энергопотреблением.

РИС. 6 Симистор в корпусе с креплением на шпильке.

Фазовый сдвиг симистора

Для получения полного контроля напряжения симистор, как и тиристор, должен быть фазным. сдвинулся. Для фазового сдвига симистора можно использовать несколько методов, но только один будут рассмотрены в этом разделе. На фиг. 8, диак используется для фазового сдвига симистор. Резисторы R1 и R2 включены последовательно с конденсатором C1.Резистор R1 — это переменный резистор, используемый для управления временем заряда конденсатора. C1. Резистор R2 используется для ограничения тока, если резистор R1 настроен на 0 Ом. Предположим, что диак, включенный последовательно с затвором симистора включится, когда конденсатор C1 будет заряжен до 15 вольт. Когда диак включается, конденсатор С1 разряжается через затвор симистора. Этот позволяет симистору сработать или включиться. Поскольку диак является двунаправленным устройство, он разрешит положительный или отрицательный импульс для срабатывания затвора. симистора.

При срабатывании симистора наблюдается падение напряжения на MT2 примерно на 1 вольт. и МТ1. Симистор остается включенным, пока напряжение переменного тока не упадет до достаточно низкого уровня. значение, чтобы позволить симистору отключиться. Поскольку схема фазового сдвига подключен параллельно симистору, после включения симистора конденсатор C1 не может начать зарядку снова, пока симистор не отключится в конце Цикл переменного тока.

Обратите внимание, что импульс, подаваемый на затвор, контролируется зарядкой конденсатора С1, а не амплитуду напряжения.Если правильные значения выбрано, симистор может быть запущен в любой точке цикла переменного тока, применяемого к Это.

Симистор теперь может управлять напряжением переменного тока от 0 до полного напряжения схема. Типичным примером схемы симистора такого типа является световой диммер используется во многих домах.

РИС. 7 Симистор контролирует половину приложенного переменного напряжения.

Тестирование симистора

Симистор можно проверить с помощью омметра (см. Процедуру 5 в Приложении).Для проверки симистора подключите выводы омметра к MT2 и MT1. Омметр должен указывать на отсутствие преемственности. Если вывод затвора коснется MT2, симистор должен включиться, а омметр должен показывать непрерывность через симистор. Когда вывод затвора отсоединен от MT2, симистор может продолжить работу. провести или он может выключиться, в зависимости от того, подает ли омметр тока, достаточного для поддержания устройства выше его текущего уровня. Этот тестирует половину симистора.

РИС. 8 Схема фазового сдвига для симистора. Когда диак включается, ворота ток подается на симистор за счет разряда конденсатора С1.

Чтобы проверить другую половину симистора, поменяйте местами подключение омметра. ведет. Омметр должен показывать отсутствие обрыва. Если ворота коснутся опять на МТ2, омметр должен показывать обрыв цепи через устройство. Вторая половина симистора протестирована.

ВИКТОРИНА

1.Нарисуйте схематический символ симистора.

2. Когда симистор подключен к цепи переменного тока, на выходе будет переменный или постоянный ток?

3. Симистор является членом какого семейства устройств?

4. Кратко объясните, почему симистор должен быть сдвинут по фазе.

5. Какой электронный компонент часто используется для фазового сдвига симистора?

6. Когда симистор проверяется омметром, какой другой вывод должен ли быть подключен затвор, если омметр должен указывать на непрерывность?

TRIAC | Строительство | Операция | Характеристики | Тестирование

В этой статье рассматриваются конструкция, работа, характеристики, испытания и применение симистора, а также соответствующие схемы и блок-схемы.

Во многих ситуациях требуется управление мощностью переменного тока. И SCR, и тиристор GTO проводят ток только в одном направлении. Поэтому они не подходят для управления мощностью переменного тока при использовании в одиночку.

Для управления мощностью переменного тока можно использовать два тиристора в обратном параллельном соединении, как показано на , рис. 1 .

Рис. 1 Управление питанием переменного тока с помощью обратно-параллельных тиристоров

При такой схеме расположения каждый тиристор проводит чередующиеся полупериоды питания.Хотя такое расположение популярно для приложений с высоким током, два тиристора могут быть заменены одним устройством, называемым симистором. Доступны симисторы с номинальным током примерно до 150 А.

Конструкция TRIAC

Симистор представляет собой трехконтактный двунаправленный тиристор. Он был разработан как устройство для управления мощностью переменного тока. Симистор заменяет пару обратно подключенных параллельно тиристоров. Для приложений с низким и средним током (примерно до 100 А) симистор дешевле, чем два тиристора.Для токов выше 100 А два инверсно соединенных параллельно тиристора могут оказаться более экономичными, чем один симистор.

Симистор работает так же, как и тиристор, но имеет дополнительную способность проводить в обоих направлениях. Слойная конструкция симистора довольно сложна. Упрощенное представление вместе со стандартным символом показано на рис. 2 .

Рисунок 2 Конструкция слоя симистора и обозначение цепи

Клеммы симистора обозначаются как главный вывод 1 (MT ₁ ) и главный вывод 2 (MT ₂ ), в связи с тем, что это двунаправленное устройство, поэтому на самом деле у него нет анода и катода.Клемма затвора — это клемма управления, как и в случае с SCR.

Работа симистора

Симистор работает так же, как и тиристор, но работает в обоих направлениях. Работа симистора может быть описана следующим образом:

• Проводимость блокируется до тех пор, пока не будет превышено прямое или обратное напряжение блокировки.
• Проводимость может быть инициирована импульсом запуска затвора, с положительным или положительным или отрицательным затворным импульсом MT ₁ или MT ₂ .
• Если ток MT превышает ток фиксации, симистор останется включенным (зафиксированным), когда импульс затвора будет удален.
• Если ток MT упадет ниже тока удержания, симистор выключится.
• Падение напряжения на проводящем симисторе относительно постоянное и составляет приблизительно от 1,0 до 2,0 В.

Как и в SCR, токи фиксации и удержания имеют очень малые значения, причем ток фиксации немного больше, чем ток удержания. Типичные значения для 400 В 8.0 Симистор:

• ток удержания — 8,0 мА
• ток фиксации — 10,0 мА.

Запуск симистора

Учитывая, что симистор может проводить в обоих направлениях, можно установить четыре метода или режима запуска. Эти режимы относятся к полярности выводов МТ ₂ и затвора по отношению к МТ ₁ . Четыре режима указаны в Таблица 1 .

Таблица 1 Режимы запуска TRIAC

Четыре режима запуска представлены на рис. 3 .

Рисунок 3 Принципиальные схемы режимов срабатывания симистора

Чувствительность срабатывания симистора (значение тока затвора, необходимого для включения симистора) лучше всего в режимах 1 и 2. Режим 3 иногда немного менее чувствителен, чем 1 и 2, а режим 4 наименее чувствителен и обычно не рекомендуется.

Когда доступны импульсы запуска затвора как положительной, так и отрицательной полярности, симистор будет запускаться в режимах 1 и 2. В ситуациях, когда доступны импульсы запуска только одной полярности, затвор становится отрицательным по отношению к MT ₁ , так что симистор срабатывает в режимах 2 и 3.Фактические схемы запуска обсуждаются в разделах 10.5.4, 10.6.4 и 10.7.3.

Характеристики и номиналы симистора

Прямые и обратные характеристики симистора показаны на Рисунок 4 . Следует отметить, что характеристики одинаковы в обоих направлениях, в отличие от диода p – n или SCR.

Рисунок 4 Кривые характеристик симистора

Как и SCR, симистор имеет ряд электрических характеристик, наиболее значимые из которых:

1.Блокирующее напряжение (VDRM) — максимальное напряжение, которое симистор может блокировать в любом направлении, когда ток затвора равен нулю.
2. Максимальный ток в открытом состоянии (IT (RMS)) — максимальное непрерывное действующее значение тока, которое симистор можно спокойно нести. Может потребоваться установить симистор на радиаторе, чтобы отводить тепло, выделяемое устройством при этом значении тока.
3. Максимальный пиковый неповторяющийся ток за один цикл (ITSM) — максимальное пиковое значение тока, которое симистор может безопасно выдержать только в течение одного цикла питания.Это значение обычно намного больше, чем максимальный ток в состоянии.
4. Максимальная скорость нарастания тока (di / dt) — максимальная скорость нарастания тока МП при переключении симистора из выключенного состояния во включенное. Если ток нарастает слишком быстро, плотность тока в кремниевой пластине может быть достаточно высокой, чтобы повредить устройство.
5. Ток удержания (I _H ) — минимальный ток, поддерживающий проводимость. Если ток упадет ниже этого значения, симистор вернется в выключенное состояние.
6. Ток фиксации (I _L ) — минимальный ток, необходимый для фиксации симистора во включенном состоянии. Если ток не поднимается выше этого уровня, симистор снова выключится, когда ток затвора будет удален.
7. Скорость нарастания напряжения в выключенном состоянии (dv / dt) — максимальная скорость нарастания напряжения в выключенном состоянии в любом направлении. Если напряжение в выключенном состоянии растет быстрее, чем это значение, симистор может снова переключиться во включенное состояние.
8. Падение напряжения во включенном состоянии (V _TM ) — максимальное ожидаемое падение напряжения, измеренное на симисторе во включенном состоянии.

Защита симистора

Симистор требует защиты от тех же событий, что и тиристор. В итоге это:

• Короткое замыкание — защита обеспечивается специальными предохранителями HRC.
• Быстро нарастающие токи — индукторы серии могут использоваться для ограничения скорости нарастания тока ( di / dt ).
• Быстро нарастающее напряжение в выключенном состоянии — демпферная сеть подключена параллельно симистору для ограничения скорости нарастания напряжения в выключенном состоянии ( dv / dt ).
• Чрезмерная температура перехода — триаки обычно устанавливаются на радиаторе для ограничения температуры перехода. Данные производителей обычно содержат информацию о необходимом типе радиатора.

Схема Рисунок 5 на обратной стороне показывает, как электрическая защита может быть применена к симистору.

Рис. 5 Схема цепи защиты симистора

В некоторых приложениях с низким энергопотреблением специальный предохранитель HRC и последовательный индуктор могут отсутствовать.Это связано с высокой стоимостью этих компонентов по сравнению со стоимостью симистора.

Тестирование симистора

Ряд тестов «в цепи» может быть проведен на симисторе аналогично тестам для тиристора. Можно использовать простой тест с использованием аналогового омметра. Это похоже на проверку SCR с помощью омметра. Таблица 2 показывает ожидаемые результаты этого теста.

Таблица 2 Результаты теста TRIAC — исправный симистор

Если по этим результатам симистор окажется исправным, его можно дополнительно протестировать, чтобы определить, можно ли его запустить и зафиксировать, аналогично SRC.Однако в этом тесте следует проявлять некоторую осторожность. Сильноточные симисторы могут не срабатывать по току омметра. Испытания показаны на Рисунок 6 .

Рисунок 6 Схемы режимов тестирования симистора

Если используемый мультиметр не может обеспечить достаточный ток, чтобы вызвать срабатывание и фиксацию симистора, может потребоваться более обширное и сложное тестирование для определения состояния симистор.

Приложения TRIAC

Симисторы широко используются в приложениях малой и средней мощности. Для более высокой мощности переменного тока и регулирования частоты двигателей переменного тока предпочтительны тиристоры. Типичные области применения:

• Управление освещением (диммеры ламп)
• Управление скоростью вентилятора (потолочные вентиляторы)
• Нагревательные нагрузки
• Сварочное оборудование
• Управление скоростью двигателя (с ограничениями)
• Электромагниты переменного тока
• Твердотельные реле (заменяет Контактор).

Серия тренингов по электричеству и электронике ВМС (NEETS), Модуль 21, 2-21 — 2-30

Технические характеристики и рекомендации TRIAC

Технические характеристики и рекомендации TRIAC (поведение при включении)

Введение

Wiki определяет TRIAC как электронный компонент, приблизительно эквивалентный двум выпрямителям с кремниевым управлением (тиристорам / тиристорам), соединенным в обратную параллель (параллельно, но с обратной полярностью), и их вентили соединены вместе.Это приводит к двунаправленному электронному переключателю, который может проводить ток в любом направлении при срабатывании (включении) и, следовательно, не имеет полярности. Это может быть вызвано либо положительным, либо отрицательным напряжением, приложенным к его электроду затвора. После срабатывания устройство продолжает проводить до тех пор, пока ток через него не упадет ниже определенного порогового значения, удерживающего тока, например, в конце полупериода основного питания переменного тока (AC). Это делает TRIAC очень удобным переключателем для цепей переменного тока, позволяющим управлять очень большими потоками мощности с помощью управляющих токов миллиамперного диапазона.Кроме того, применение триггерного импульса в контролируемой точке цикла переменного тока позволяет контролировать процентную долю тока, протекающего через TRIAC к нагрузке (управление фазой).

ОБЗОР

DfR определить критические параметры симистора и определить запасы, необходимые для обеспечения успешной работы их модульной системы управления. Используемый симистор тока — это чувствительный тип затвора.

Включить цепь управления

• Включение (фиксация) при подаче напряжения срабатывания на затвор и поддержка выхода тока и напряжения клапанной станции для подачи питания на определенное количество и тип соленоидных нагрузок.
  • Ток срабатывания затвора (зависит от квадранта)
  • Возможно другие второстепенные

Отключить цепь управления

• Не включайтесь, если вы не подаете напряжение запуска на затвор, даже при воздействии чрезмерного dV / dt, шума от основного источника переменного тока или обратной ЭДС после обесточивания индуктивной нагрузки соленоида.
  • Ток срабатывания затвора
  • Напряжение отключения
  • Минимальный ток удержания
  • Максимальное dV / dt

• • Достаточно быстрое выключение при снятии напряжения срабатывания, чтобы предотвратить повреждение цепи во время перегрузки по току для станции
    • Минимальный ток удержания
    • Остаться в рабочем состоянии в случае воздействия указанного скачка напряжения на проводе клапана
      • Напряжение отключения
      • Импульсный ток
      • Способность рассеивать мощность и обеспечивать длительную фиксацию без ухудшения характеристик деталей
        • Действующее значение тока в открытом состоянии
        • Температура перехода

МОДЕЛИРОВАНИЕ SPICE

Модель SPICE схемы между симистором и драйвером была смоделирована для определения влияния соленоидов и параметров симистора.Схема модели представлена ​​на рисунке 1.

Поведение симистора было определено с помощью директивы SPICE, которая учитывает:

• Ток удержания
• Критическое значение срабатывания dV / dt
• Ток срабатывания затвора
• Напряжение срабатывания затвора
• Напряжение в открытом состоянии
• Ток в открытом состоянии
• Время включения

Это было изменено для исследования критических свойств симистора. Модель SPICE достаточно хорошо предсказывает поведение реальной схемы, как показано в сравнении между измеренным падением напряжения симистора и смоделированным падением, показанным на рисунке 2.

Нагрузка симистора при увеличении количества соленоидов

Моделирование SPICE для 1-3 подключенных соленоидов показано на рисунках с 3 по 5. Как показано на рисунках, ток увеличивается пропорционально количеству подключенных симисторов. Предполагалось, что соленоиды имеют индуктивность 0,100 Гн и сопротивление 40 Ом.

Для моделирования была выбрана схема с одним соленоидом, так как это наихудший случай для операций включения. Из-за повышенной индуктивности катушки длина провода между симистором и соленоидом не учитывалась.

При работе от переменного тока включение симистора в первую очередь является функцией тока триггера затвора. Ток триггера затвора необходим для повторного смещения переходов в симисторе каждые полупериод, когда ток нагрузки проходит через ноль. Во-вторых, если удерживающий ток слишком мал и в симисторе или линии возникают ток утечки или шум, соответственно, происходит непреднамеренное включение симистора в отсутствие сигнала запуска затвора. Время включения является проблемой только в высокочастотных цепях и не является проблемой при использовании 60 Гц.

Ток срабатывания затвора

Для более точного отображения требуемых значений тока затвора было выполнено моделирование SPICE с изменяющимися токами запуска затвора. Результат показывает, что ток срабатывания затвора, равный 16,7 мА, является максимальным значением Igt, при котором включение происходит правильно. На рисунках 6 и 7 показано правильное включение при токе 16,7 мА.

При токах триггера затвора выше 16,7 мА наблюдается неправильное включение. На Рисунке 8 пики напряжения на симисторе каждые полупериод, а также большие пики, присутствующие при включении, подробно показаны на Рисунке 9.

Дальнейшее увеличение параметров тока триггера затвора тестового симистора приводит к постоянному ухудшению характеристик включения. См. Рисунок 10 и рисунок 11. Скачки напряжения на симисторе указывают на прерывистое питание электромагнитных клапанов, которое может препятствовать нормальной работе соленоидов.

При дальнейшем увеличении тока триггера затвора всплески напряжения становятся более серьезными. При токе срабатывания 17,2 мА симистор активен только в течение половины цикла (Рисунок 12 и Рисунок 13).Это функция квадрантной специфичности тока запуска затвора.

Полный отказ в работе при подаче стробирующего сигнала происходит, когда ток триггера затвора симистора достигает 17,3 мА, как показано на Рисунке 14.

Специфический для квадранта номинальный ток триггерного затвора симистора обычно актуален только для работы на постоянном токе, когда смещение триггерных напряжений, а также смещение для напряжения нагрузки известны и постоянны. Система управления — это система переменного тока с индуктивной нагрузкой.По этой причине симистор должен работать во всех квадрантах. При достижении порога номинального тока затвора один или, возможно, два квадранта выйдут из строя раньше других, что приведет к полуволновой работе.

Шум на затворе симистора может дополнительно снизить требуемый параметр Igt на величину, равную значениям, измеренным в типичной рабочей среде.

Ток удержания

Ток удержания был найден путем установки тока срабатывания затвора на 15 мА. Минимальный рабочий ток удержания оказался равным 0.302 мА. При 0,301 мА частичное включение наблюдалось в отсутствие тока триггера затвора, как показано на рисунках 15 и 16. Шум на линии нагрузки увеличит минимальное значение тока удержания на величину, равную этому шумовому току. Регулировка тока триггера до значений ниже максимума 16,7 не повлияла на полученное значение.

ОБСУЖДЕНИЕ / ЗАКЛЮЧЕНИЕ

Характеристики включения зависят от номинального тока срабатывания затвора и минимального номинального тока удержания.При моделировании без шума критические значения следующие:

• Igt: 16,7 мА (максимум)
• Ih: 0,302 мА (минимум)

Продолжение анализа свойств схемы и симистора с точки зрения отключения симистора и надежности в течение срока службы может еще больше ограничить эти значения. При установлении соответствующих пределов следует также учитывать проблемы шума.

Фигуры

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

DfR означает, что были предприняты разумные усилия для обеспечения точности и надежности информации в этом отчете.Тем не менее, DfR Solutions не дает никаких гарантий, явных или подразумеваемых, в отношении содержания этого отчета, включая, помимо прочего, наличие каких-либо скрытых или патентных дефектов, товарной пригодности и / или пригодности для конкретного использования. DfR не несет ответственности за потерю использования, выручку, прибыль или любые особые, случайные или косвенные убытки, возникшие в результате, связанные или возникшие в результате информации, представленной в этом отчете.

ТВЕРДЫЕ УСТРОЙСТВА: ТЕСТИРОВАНИЕ ТРИАКА | оборудование hvac

ТЕСТИРОВАНИЕ ТРИАКА

Симистор можно проверить омметром.Для проверки симистора подключите выводы омметра к MT2 и MT1. Омметр должен показывать отсутствие обрыва. Если вывод затвора коснется MT2, симистор должен включиться, и омметр покажет обрыв цепи через симистор. Когда вывод затвора отсоединен от MT2, симистор может продолжать проводить или выключаться в зависимости от того, подает ли омметр достаточный ток, чтобы поддерживать устройство выше его уровня удерживающего тока. Это тестирует половину симистора. Чтобы проверить другую половину симистора, поменяйте местами подключения проводов омметра.Омметр снова должен показывать отсутствие обрыва. Если снова коснуться ворот к MT2, омметр должен показать непрерывность через устройство. Вторая половина симистора протестирована. Следующая пошаговая процедура может использоваться для проверки симистора.

1. Используя соединительный диод, определите, какой вывод омметра положительный, а какой отрицательный. Омметр покажет целостность цепи только тогда, когда положительный провод подключен к аноду, а отрицательный провод подключен к катоду, Рисунок 56–7.

2. Подсоедините положительный провод омметра к MT2, а отрицательный провод к MT1. Омметр должен показывать отсутствие обрыва через симистор, рисунок 56–8.

3. С помощью перемычки подключите затвор симистора к MT2. Омметр должен показывать прямой диодный переход, рисунок 56–9.

4. Подключите симистор так, чтобы MT1 был подключен к положительному проводу омметра, а MT2 — к отрицательному проводу. Омметр должен показывать отсутствие обрыва через симистор, рисунок 56–10.

5. Используя перемычку, снова подключите затвор к MT2. Омметр должен показывать прямой диодный переход, рисунок 56–11.

Входящие поисковые запросы:

В различных типах электронных схем вы могли встретить несколько общих элементов. Некоторые из этих обычно используемых полупроводниковых устройств, без которых электрическая цепь почти не завершена, — это тиристоры, транзисторы и симисторы.В широких электронных схемах, когда небольшие элементы не работают, его последствия влияют на производительность всей схемы. Таким образом, перед построением общей схемы нужно быть достаточно мудрым, чтобы проверить функционирование элементов схемы, чтобы избежать осложнений в будущем. Схема тестера транзисторов, TRIAC и SCR, представленная ниже, помогает нам аналогичным образом тестировать транзисторы SCR, TRIAC и PNP, NPN.

Описание схемы тестера транзисторов, симисторов и тиристоров

Схема тестера транзисторов работает от источника постоянного тока.Это питание происходит от специальной схемы стабилитрона в сочетании с понижающим трансформатором и выпрямителем, как показано на рисунке 1. Несмотря на использование такой схемы, мы также можем обеспечить источник питания для этой схемы, используя два стержневых элемента. .

Тестирование SCR | Схема

Прежде всего, поговорим о тестировании тиристора с помощью схемы транзисторного тестера. Первоначально он вставляется в розетку, а клеммы вставляются в соответствующие гнезда.Затем переводим переключатель SW ₃ в положение «включено» (в направлении A) и кратковременно нажимаем переключатель SW ₁ . При этом светодиод светится и светится до тех пор, пока не будет нажат переключатель SW ₂ . Здесь питание понижающего трансформатора прерывается на время с помощью переключателя SW ₄ . Это указывает на то, что тестируемый SCR можно использовать без сомнения.

Аналогичным образом, если переключатель SW ₃ находится в положении «выключено» (в направлении B), ток, протекающий через тиристор, можно контролировать, подключив мультиметр или миллиамперметр.Если светодиод не горит до конца, значит, SCR не работает или не работает должным образом. Свечение светодиода само по себе указывает на неисправный, т.е. негерметичный SCR. Единственный случай, когда SCR исправен, — это когда светодиод светится на мгновение при нажатии переключателя SW ₁ и гаснет при нажатии переключателя SW ₂ .

TRIAC Testing | Схема

Аналогично, в случае тестирования TRIAC с использованием схемы тестера транзисторов, соответствующие клеммы должны быть подключены должным образом — клемма MT1 к точке A (положительная), клемма MT2 к точке K (отрицательная), а его затвор — к точке G.после установки этого устройства при кратковременном нажатии переключателя SW ₁ загорается светодиод. При кратковременном нажатии переключателя SW ₂ светодиод гаснет. Опять же, при нажатии переключателя SW ₅ светодиод не горит.

Теперь меняем направление МТ1 и МТ2, т.е. терминал МТ1 подключен к минусу, а МТ2 — к плюсу. При нажатии переключателя SW ₂ , если светодиод остается в выключенном состоянии и проводимость не инициируется, TRIAC работает правильно. И, в то же время, нажатие переключателя SW ₅ на короткое время инициирует проводимость симистора, и светодиод загорается.

Неисправный TRIAC ведет себя так же, как SCR. Тестируемый TRIAC можно считать хорошим или пригодным к использованию только тогда, когда светодиод светится в обоих вышеупомянутых тестах.

Следует очень внимательно проверить соединение анода MT1 с корпусом перед подключением SCR / TRIAC для тестирования. TRIAC состоит из двух SCR, соединенных спина к спине. Первый принимает положительный импульс как проводимость, а второй принимает отрицательный импульс как проводимость.

Тестирование транзисторов | Схема

Чтобы проверить транзисторы с помощью схемы тестера транзисторов, необходимо добавить несколько резисторов примерно 1 кОм в цепь между соединением переключателей SW ₁ , SW ₅ и точкой G.Расположение должно быть таким, чтобы коллектор NPN или эмиттер PNP-транзистора был подключен к плюсу (точка A). Аналогичным образом эмиттер NPN и коллектор транзистора PNP подключены к отрицательной клемме (точка K. В обоих случаях затвор подключен к точке G.

Для транзисторов NPN при нажатии переключателя SW ₁ светодиод светится, а при отпускании / поднятии пальца гаснет. Это означает, что транзистор можно использовать. Точно так же тестируемые транзисторы PNP считаются исправными только тогда, когда светодиод светится при нажатии переключателя SW ₅ и гаснет при отпускании.Непрерывное свечение светодиода само по себе указывает на неисправность протекающего тиристора или транзисторов. На рисунке 2 показано обычное направление тока и условие прямого смещения для транзисторов PNP и NPN.

Ознакомьтесь с другими схемами электронных тестеров, размещенными на сайте bestengineeringprojects.com

1. Цифровой измеритель напряжения постоянного и переменного тока
2. Цепь тестера кабеля RJ45
3. Цепь тестера стабилитрона
Цепь тестера серводвигателя
4. с использованием 555 IC
5. 5 Государственный цифровой тестер ИС и цепей
6. Тестер микросхем таймера 555

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ ТЕСТЕРА ТРАНЗИСТОРА, ТРИАКА И ТИПИРА

Нравится:

Нравится Загрузка…

Тест привода симистора — EasyEDA

BOM

Скачать спецификацию Заказать в LCSC
