В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен.

Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи.

В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0.8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности.  На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Самостоятельный ремонт микроволновки | Электрик

Иногда причина неработающей микроволновой печи довольно простая и находится как говорится на поверхности, устранить ее не составит большого труда, а порой возникает необходимость в тщательной проверки всех узлов и замене вышедших из строя элементов для чего требуются хотя бы общие понятия в электронике. Очень часто бывает что микроволновка светится и вроде гудит как рабочая но не греет, не крутится тарелка — поддон или же она вообще не включается. Ничего сложного, для опытного мастера, в устройстве нет, ну а для тех кто хочет починить микроволновку своими руками, будут следующие рекомендации и способы поиска неисправности.

Приступая к ремонту или диагностики неисправности следует помнить простые правила:

Никогда даже не пытаться подключать магнетрон вытянутый с корпуса, так как это может серьезно навредить здоровью, также не стоит запускать магнетрон и микроволновку с открытой дверцей заблокировав каким либо способом кнопку.

Без вентилятора магнетрон на долго включать не стоит, тоже самое касается и работы микроволновки без нагрузки (во время работы должен стоять хотя бы стакан воды)

Любые роботы в высоковольтной части должны начинаться только после полной разрядки высоковольтного конденсатора.

При переборке волновода, необходимо следить за тем чтоб там не осталось никаких микроскопических предметов.

Придерживаясь простых правил можно обезопасить как свое здоровье так и элементы и части микроволновки от выхода из строя по неосторожности.

Как работает микроволновка (основы устройства)


Основой микроволновки служит магнетрон и повышающий трансформатор. Все цепи по питанию соединенны последовательно.

Сетевое напряжение подается на повышающий трансформатор, в его составе есть две вторичные обмотки, которые как правило намотаны поверх первичной сетевой обмотки. Две вторичные обмотки это накал катода (6.3 вольта) и высоковольтная обмотка на 2000 вольт, к высоковольтной обмотке параллельно подсоединен конденсатор и диод. Принцип функционирования элементов состоит в чередование полуволн и заряд — разряд конденсатора, чередование положительного заряда на катоде и и на выходе (на аноде), что в призводит к удвоению напряжения до 4000 вольт!

У магнетрона есть 2 входа, это катод с нитью накала и анод, высокое напряжение подводится как к аноду так и к катоду так что нить накала с высоковольтной обмоткой соединены.

Мощностью и работой микроволновки управляет или механическое устройство (таймер) или микропроцессорная схема. Управление передается на специальное пусковое реле которое гасит в себе все искрообразования от коммутации мощной нагрузки.


Очень частой и наиболее встречающей причиной поломки микроволновки есть неправильное пользование устройством.

Многие знают что ставить в микроволновку тарелки с блестящей золотой окантовкой нельзя, но не все знают почему. А к слову говоря, нельзя ставить любые предметы с металлическими элементами, кроме того микроволновку никогда не стоит включать пустой.

Следует также заметить что в отличие от других приборов, заземление микроволновки обязательное! Если устройство не заземлить то любое прикосновение к корпусу может стать опасным особенно если другой рукой держаться например за кухонный кран или рядом стоящую заземленную кухонную плитку.

Почему микроволновка не греет. Поиск неисправности

Перед вскрытием корпуса необходимо отключить микроволновку от сети, дальше откручиваем все винты и снимаем защитный кожух.

Сразу осматриваем предохранитель.

Микроволновка имеет минимум два предохранителя, один сетевой и один высоковольтный который призван защитить высоковольтную часть и магнетрон от перегрузки и он находится, как правило, в керамическом или пластмассовом футлярчике в высоковольтной части микроволновки возле трансформатора.

Ни в коем случае не стоит заменять сгоревший предохранитель «жучком» или как то шунтировать его проволокой, особенно это касается высоковольтного предохранителя. Стоят они копейки но в случае аварии спасут ваше имущество. При поиске нового предохранителя стоит взять с собой старый чтоб подобрать такой же.


Конденсатор и высоковольтный диод

Эти два элемента работают впаре над одной задачей.

Проверить диод не так просто, так как он не обычный, а высоковольтный и стандартные методы проверки мультиметром стопроцентной уверенности не дает, но можно проверить его на пробой, он должен показывать бесконечное сопротивление в обоих направлениях (меняя щупы тестера местами)

При подозрение гораздо практичней будет опробовать на микроволновке заведомо исправный высоковольтный диод.

Подозрение на неисправность конденсатора или диода часто сопровождается треском и жужжанием, кроме того ощущается запах гари и даже может испортится внешний вид самого конденсатора.

Конденсатор легко проверить с помощью мультиметра или стрелочного тестера, для этого конденсатор необходимо отключить от схемы предварительно разрядив его полностью.

Дальше прибором в режиме прозвонки диодов или измерению сопротивления прикладывают щупы к контактам конденсатора. В исправного конденсатора стрелка должна сначала (полностью) отклонится затем плавно вернуться назад, на цифровым тестере должны появится какие то числа и снова должна появится «1» как вначале замера.


Трансформатор и магнетрон

Если проверив все элементы на поломку вы ничего не обнаружили, а микроволновка так и не греет, остается подозрение на трансформаторе и магнетроне.

Проверить трансформатор можно любым тестером на обрыв обмотки. Межвитковое замыкание выявить будет труднее, для этого уже будет необходимо снять трансформатор и внимательно осмотреть трансформатор на дефекты и запах гари, дальше с помощью генератора и осциллографа можно будет с некоторой вероятностью выявить межвитковое замыкание.

Неисправный трансформатор будит сильно гудеть что будит сопровождаться запахом горелой обмотки.

При поломке магнетрона может наблюдаться характерный гул при работе микроволновки, если она гудит но не греет и при этом подозрений в неисправности других элементов нет, то магнетрон необходимо вынуть с корпуса устройства и также внимательно осмотреть на наличие трещин и нагара. Максимум что можно проверить тестером это,прозвонить на корпус вывод высоковольтного конденсатора, у исправного магнетрона сопротивление должно быть бесконечным.

Также проверить нить накала, она должна иметь сопротивление около 2 — 3 Ома

При подозрение в неисправности магнетрона его необходимо заменить на точно такой же или с такими же параметрами и размерами. Здесь необходимо учесть общую мощность магнетрона, ток и напряжение нити накала, катодное напряжение и ток анода — все эти параметры должны быть такими же как у старого магнетрона.

Другие частые причины неисправности

Неисправность выключателя контроля дверей микроволновки — прозваниваем и смотрим как реагирует на открывание и закрывание.

Неисправность электронной платы или таймера устройства. Сразу смотрим поступает ли с трансформатора напряжение на плату, смотрим все контакты на предмет окисления — очень частая причина которая легко устраняется.

Ну а для более детального исследования платы управления необходима поочередная проверка элементов схемы с помощью мультиметра.

Пробой слюдяной пластины диэлектрика.

Наиболее частая причина в следствие длительного и неправильного использования микроволновки, загрязнений жиром внутренней камеры, использование посуды с метализированим покрытием, работа устройства с малым объемом пищи или вообще в холостую (без еды).

Использование устройства с поврежденной диэлектрической пластиной может вызвать поломку уже более дорогих компонентов микроволновки, магнетрона, конденсатора и диода.

Заменить слюдяную пластину не сложно, в продаже имеются различные куски которые можно подрезать по необходимому размеру, ну а в крайнем случае или на некоторое время можно заменить слюдную пластину тонким пластиком хорошего качества.

Неисправность коммутационного реле, а в некоторых моделях управляющего транзистора

Проверяют целостность катушки реле и электрический контакт пластин, поступает ли напряжение через них. Контакты могут обгореть и не коммутировать должным образом нагрузку. В плане транзистора все зависит от наименования, здесь смотрим маркировку и ищем в интернете его «даташит» и уже с помощью мультиметра оценивают исправность транзистора.

Не крутится тарелка — поддон. Здесь все начинается с прозвонки цепей питания, чтобы убедится что на двигатель приходит напряжение, если нет то необходимо последовательно проверить все цепи питания двигателя, в том числе на плате управления.

Внутренняя камера микроволновки часто очень насыщена жирными испарениями которые могут налипнуть на вращающий подшипник что может сильно затруднить вращение вала двигателя, в свою очередь из за сильной перегрузки в вращение электродвигателя могут перегреваться его обмотки вплоть до их перегорания.

Обмотки следует прозвонить на целесность контакта и убедится в их исправности, это не сложно. В некоторых частых случаях достаточно будет очистить подшипники от загрязнений и двигатель снова заработает.

Микроволновка плохо греет

Очень частой причиной такого рода проблемы может быть уменьшение эмиссии катода (в магнетроне) иначе говоря уменьшению его ресурса что говорит от том что он уже подлежит замене, хотя и вполне может еще использоваться продолжительное время но уже не будит греть как раньше. При необходимости магнетрон следует заменить на такой же.

Выход из строя панели управления, переключателей или сенсорной панели

Все подобные неисправности в большинстве случаев связаны с утратой контакта, поэтому при таком подозрение переключатели необходимо разобрать и почистить а сенсорную мембрану отклеить и промыть специальным средством контакты на плате. При необходимости также не лишним будет прозвонка дорожек и шлейфа на плату управления.

Конденсаторы и диоды для микроволновых печей

Конденсаторы и диоды

Современные модели микроволновок имеют не только магнетрон, но и конденсатор с диодом. Неисправность конденсатора для микроволновки может стать причиной ее поломки. Это самый надежный ее элемент, совместно с которым встраивается еще и свч диод. В результате нарушений режимов работы даже самый устойчивые к износу детали могут повредиться, тгда нужен ремонт и их замена.

Чтобы поиск товара занял минимум времени и вы могли рассчитывать на высокое качество конденсатор микроволновки, рекомендуем покупать на сайте «ExParts». Проверенный поставщик, оперативная доставка, выгодная цена и широкий ассортимент – наши ключевые преимущества.

Особенности работы конденсатора и диода

Конденсатор свч предназначен, чтобы оптимизировать скачки напряжения, которые часто возникают в электросети. Его конструкция простая – это пара изолированных проводников в металлическом корпусе. Когда печь включена, конденсатор от микроволновки начинает свою работу и все его компоненты взаимодействуют в одной цепи и накапливают электричество.

Купить высоковольтный конденсатор для микроволновки потребуется только в случае его износа или поломки. Деталь, как правило, служит долго при соблюдении базовых правил эксплуатации и за счет стабильной работы диода для микроволновки.

Диод в микроволновке — сборка включенных встречно стабилитронов. Он способен выравнивать вольтаж. Его главная функция — именно выравнивание вольтажа. Проверка высоковольтного диода свч печи проводится при наличии тестера, который имеет выходное напряжение не менее 9В. При повышенном напряжении высоковольтный диод в микроволновке может просто пробиться и происходит короткое замыкание, которое повлечет за собой повреждение предохранителя. В этом случае придется не только высоковольтный диод свч печи купить, но и все остальные детали, так как их восстановить не получится. После такого замыкания нужно извлечь конденсатор из микроволновки и приобретать изношенный механизм. Новый диод микроволновки должен соответствовать по мощности нерабочему аналогу.

Признаки и причины неисправности деталей

Сверхвысокий по мощности диод в микроволновке способен пропускать электрический ток в требуемом направлении и без проблем блокирует его обратную дорогу. Основным признаком неисправности диод свч будет отсутствие нагрева и жужжание. Проверять и тестировать данную запчасть сможет только мастер. Для того, чтобы деталь вернулась к жизни, потребуется покупка новой, в продаже есть все модели.

Причинами поломки, когда нужно заменить высоковольтный конденсатор микроволновки являются:

  • повреждение магнетрона;
  • перебои с напряжением;
  • холостая работа;
  • использование металлической посуды
  • износ различных расходных материалов

Если сломался высоковольтный конденсатор для микроволновки, тогда с камер будет доносится не только жужжание, но и гудение. Эта деталь способна накапливать электрическое поле, она несет ответственность за микроволновый процесс генерации. Чтобы проверить на исправность конденсатор для свч, нужен специальный прибор, который называется омметр. Если его стрелка будет отклоняться, значит конденсатор на микроволновку исправный, в другой ситуации – он перегорел. Прежде, чем купить конденсатор для микроволновки, потребуется предварительная и обязательная разрядка.

Как выбрать и где купить конденсатор и диод?

Если свч конденсаторы или диод на микроволновку поврежден, лучше приобрести новый узел. Прежде, чем высоковольтный диод свч печи купить, стоит обратить внимание на показатели:

  • максимальная емкость и частота накопления энергии у старой модели;
  • мощность и конструкция свч;
  • производитель и модель.

Цена конденсатора на микроволновку будет зависеть от материала и модели.

У нас можно оригинальный конденсатор для микроволновки и свч диоды купить по лучшей цене. Возможна доставка по Украине или забрать товар в Киеве.

Взял и Починил, ремонт бытовой техники, запчасти

Микроволновые печи давно появились в домах для удобного разогрева пищи. Они достаточно просты в управлении и доступны по стоимости.

Несмотря на свою надежность, изделие не защищено от неизбежных технических сбоев. В какой-то момент оно просто перестаёт работать. Основной причиной является поломка высоковольтного диода.

Высоковольтный диод – это несколько деталей, последовательно соединенных друг с другом в общий корпус. В комплектацию входит специальный выпрямительный диод. Это изделие наделено нелинейной вольт-амперной технической характеристикой.

Такую деталь микроволновки нельзя измерить обычным тестером, нужно воспользоваться мультиметром.

Разделы статьи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».

Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0.8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Какие неисправности встречаются чаще всего?

Самых распространенных видов неисправности СВЧ-печи всего лишь два:

  • Неисправность, при которой нет нагрева рабочей камеры;
  • Снижение мощности прибора.

В случае, как с первой поломкой, магнетрон подлежит замене, вдобавок к этому на работоспособность стоит проверить также и высоковольтный диод. Когда магнетрон находится в неисправности, обычно вместе с ним может выйти из строя и диод.

Магнетрон даже в неисправном состоянии выглядит как новый, поэтому убедиться в его неисправности понадобиться более внимательно. Можно протестировать нить накала, но этого мало. Следует проверить звук, который издает при работе микроволновая печь. Можно положить внутрь рабочей камеры стакан, заполненный водой на 2/3. Если при работе слышится ровный звук, тогда микроволновка в исправном состоянии. В неисправном состоянии она будет издавать звук гудящего с натугой трансформатора и потрескивания. В случае неисправности не следует использовать печь.

Существует популярный тест, который поможет установить, качественно ли работает микроволновая печь. Для этого нам нужна стеклянная банка, наполненная водой, ёмкостью 1 литр. Наполненная емкость помещается в рабочую камеру микроволновки, предварительно нужно измерить с помощью цифрового градусника температуру воды в банке. Затем микроволновая печь включается на 1 минуту, по истечении которой банку нужно достать, перемешать в ней воду и вновь замерить температуру. По разнице между температурами до и после нагрева можно определить рабочую мощность и насколько она соответствует.

Как проверить магнетрон на неисправность своими руками?

При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.

Технические характеристики высоковольтного диода такие:

  • Максимальное напряжение 5 кВ;
  • Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

Устройство прибора

Рано или поздно день, когда в микроволновке не удастся разогреть пищу, настанет в каждом доме. Конечно, это прискорбно, но от тех или иных поломок не застраховаться. При этом прибор не всегда будет подавать явного «сигнала бедствия» в виде струи дыма и прочих визуальных эффектов. В противном случае самостоятельно починить поломку вряд ли получится. Придется обращаться к специалисту, а это влетит в «копеечку».
Если же прибор перестал работать без «спецэффектов», то имеется шанс починить его своими руками. Существуют такие неисправности, диагностика которых и устранение причин поломки обойдется достаточно дешево. И вам не придется тратиться на дорогостоящий ремонт или приобретение новой модели. Но для этого необходимо знать устройство СВЧ-печи.
Несмотря на обилие разнообразных моделей и производителей, принцип работы СВЧ-печи и ее устройство остается неизменным. Прибор собирают из следующих компонентов:

  • высоковольтный силовой трансформатор;
  • высоковольтный диод;
  • высоковольтный конденсатор;
  • магнетрон;
  • вентилятор для охлаждения магнетрона;
  • термопредохранитель, защищающий магнетрон от перегрева;
  • сетевой фильтр;
  • электродвигатель для вращения чашки с поставленной на нее едой;
  • конечные выключатели.

Вид изнутри

Исправность всех вышеперечисленных компонентов устройства обеспечивает бесперебойную работу прибора в течение всего периода эксплуатации.

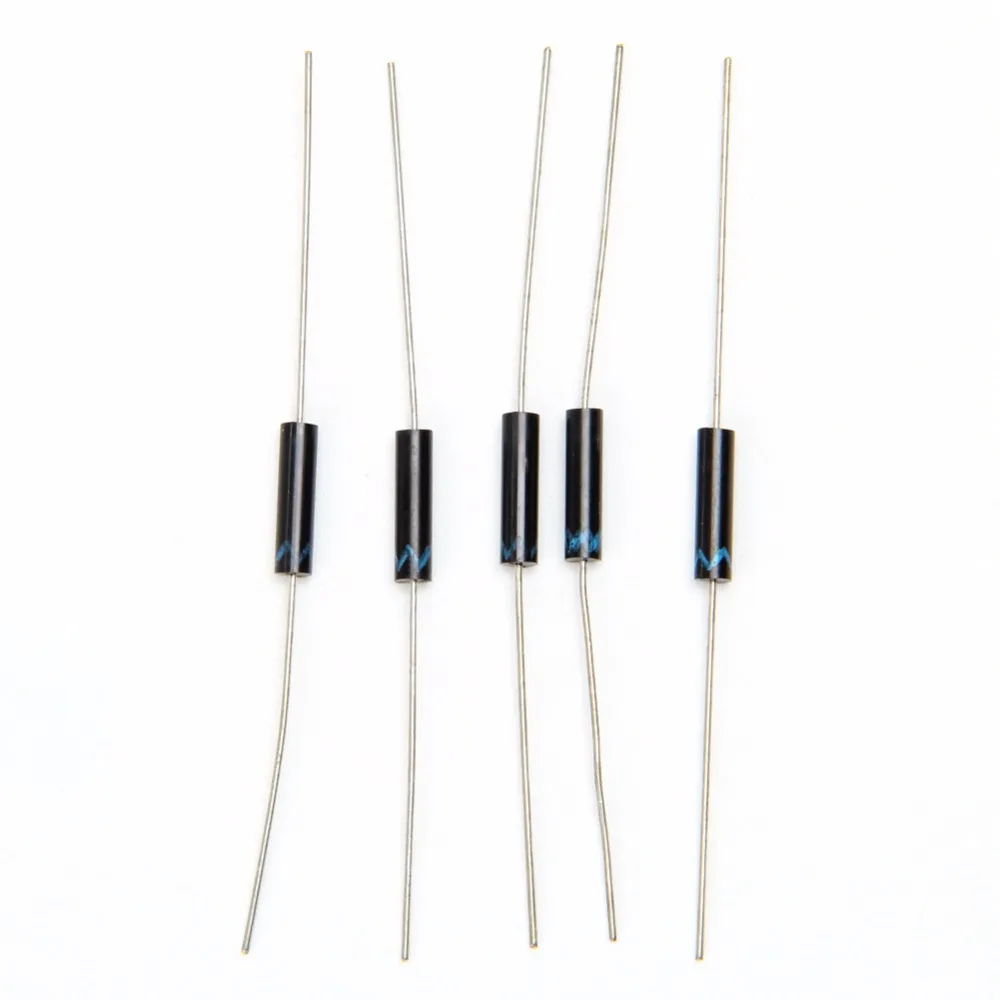

Как проверить диод в микроволновой печи

Проверить высоковольтный диод в микроволновке мультиметром, не получиться полноценно. Мультиметром только можно определить, если он не исправен полностью. Выставляем на приборе максимальное значение для проверки сопротивления и проверяем диод в обе стороны.

Совершенно работоспособный, исправный элемент, не показывает сопротивление ни в одном положении. Повторяю, проверка косвенная, диод может быть в обрыве.

Для полноценной проверки, нам нужна всего лишь обыкновенная лампа накаливания и соединительные провода. Собираем простую схему, подсоединяем ее последовательно через диод, и подключаем в сеть. Подключать нужно в обоих направлениях.

Как проверить диод в микроволновой печи

Лампочка должна моргать, мерцание легко заметно глазу. Получается, срезается одна полуволна, переменного сетевого напряжения. Если лампочка не горит или не моргает, элемент не исправен.

Причины поломки

Все свч печи работают исправно достаточно длительный период времени. Это обусловлено, в первую очередь высокой надежностью комплектующих частей. Но со временем некоторые из них выходят из строя, не смотря на аккуратную эксплуатацию техники. Поэтому нужно проверить все составные части. Наиболее часто встречаются неисправности следующих запчастей:

  • Высоковольтный предохранитель;
  • Конденсатор;
  • Поломка трансформатора;
  • Выпрямительный диод.

Каждая из указанных неисправностей может быть устранена самостоятельно. Как правило, владельцам микроволновок в случае проблем с работой устройства приходится иметь дело именно с диодом.

Высоковольтный диод не сразу можно заметить, если вы разбираете микроволновку впервые

Микроволновая печь не включается: что делать

Несмотря на внешнюю простоту и небольшие размеры, микроволновая печь является довольно сложным устройством, требующим должного ухода и бережного обращения. Но даже при соблюдении всех рекомендаций производителя иногда возникают ситуации, когда микроволновка не включается.

Причин может быть много, и наиболее простым и самым правильным действием станет обращение в сервис, где выполняют ремонт микроволновых печей. Однако, если у вас есть навыки работы с электрооборудованием, можно попробовать восстановить работоспособность печи самостоятельно.

Что делать если не работает микроволновая печь

Прежде чем выполнять какие-то действия по проверке элементов микроволновой печи, проверьте, есть ли напряжение в сети, подключив к розетке, куда включена микроволновка, другой прибор (настольную лампу, миксер или другое заведомо исправное устройство). Если питание на микроволновку подается, осмотрите сетевой шнур микроволновки. Если на нем есть механические повреждения, оплавленные места или трещины, замените его, так как он и может быть виновником того, что не включается микроволновка.

Если при тщательном внешнем осмотре проблема так и не была обнаружена, придется разбирать микроволновку. Но перед этим обязательно вытащите вилку электропитания из розетки. После этого, открутите винты крепления и снимите крышку. Причиной того, что перестала работать микроволновка могут оказаться:

  • шнур электропитания;
  • перегоревший предохранитель;
  • вышедший со строя высоковольтный трансформатор;
  • неисправный магнетрон;
  • потерявший емкость или закороченный конденсатор;
  • пробитый или оборванный высоковольтный диод;
  • сломавшийся микропереключатель в цепи защиты;
  • дефект в механизме механического таймера;
  • вышедшая из строя плата управления.

Если, изучив список возможных неисправностей вы еще не передумали самостоятельно выяснять почему не работает микроволновка, тогда рассмотрим более подробно, как проверить исправность каждого элемента.

Чтобы проверить исправность шнура можно использовать обычный тестер или мультиметр. Прозвоните пожильно кабель от вилки и к месту его подключения к плате микроволновки. Этими же приборами можно проверить и целостность предохранителей.

Для проверки обмоток высоковольтного трансформатора также нужен омметр. При этом нужно учитывать, что в большинстве моделей под внешней пленкой спрятан защитный термистор, срабатывающий при перегреве обмотки. Он может стать причиной того, что не включается микроволновка samsung или другие корейские и европейские модели. Но не всегда замена термопредохранителя восстановит работоспособность печи — новый элемент может снова выйти со строя, так как защита сработала по вине другого компонента.

Высоковольтный диод и конденсатор часто становятся виновниками того, что перестала работать микроволновка. Но проверить высоковольтный диод обычным тестером не удастся. Придется его просто заменить. Конденсатор проверяется тестером на наличие заряда-разряда (сменой полюсов прибора) или измерителем емкости на мультиметре.

Редко, но все же бывает, что магнетрон становится причиной того, что микроволновка не работает. Полное тестирование этого прибора возможно только на специальном стенде, но проверить целостность цепей накала и отсутствие пробоя на корпус можно и самостоятельно. Снимите выводы с клемм магнетрона, и тестером проверьте сопротивление. Оно должно составлять несколько Ом. Если оно не измеряется (показывает бесконечность), значит цепь накала оборвана и необходимо заказывать новый магнетрон. Проверьте сопротивление каждого вывода магнетрона с корпусом. Если оно не равно бесконечности — магнетрон неисправен. Иногда такие неисправности устраняются, но только в условиях сервис центра.

Если микроволновка самсунг не включается, проверьте исправность микропереключателей и элементов защиты от включения с открытой дверцей. Для этого при отключенной от электросети и закрытой микроволновке проверьте целостность цепи, проходящей через контакты микропереключателей защиты. Если цепь “звонится”, откройте дверцу — цепь должна разомкнуться.

В микроволновках с механическим управлением к частым виновникам причин почему не включается печь можно отнести поломки таймера. Это довольно надежное механическое устройство из-за неаккуратного обращения просто перестает работать. Отремонтировать механизм очень сложно, поэтому проще будет приобрести новую деталь.

Еще одним узлом,из-за поломки которого не включается микроволновая печь и его ремонт в домашних условиях невозможен, является плата управления (в более продвинутых моделях). В таких случаях для профессиональной диагностики лучше привлечь специалиста сервис центра. Также замене подлежит вышедший со строя инвертор (для моделей с инверторным преобразователем).

Другие причины почему не вкл микроволновая печь

Если ваша любимая микроволновая печь самсунг не включается, не спешите искать мастера или разбирать устройство самостоятельно. Источником проблемы во многих случаях является низкое напряжение в электросети. Проверьте, не подключены у вас на это же луч проводки другие мощные бытовые приборы (бойлер, утюг, электроплита или электродуховка). Отключите эти приборы и попробуйте включить микроволновку снова.

На дачных участках и в районах частной застройки часто пониженное напряжение наблюдается уже на электровводе, даже при отключенном вводном рубильнике (автомате). В таком случае необходимо пригласить электрика.

Или же, если такая ситуация возникает регулярно, приобрести стабилизатор напряжения достаточной мощности (параметры микроволновой печи можно найти в описании).

Иногда возникает странная ситуация, микроволновая печь нормально подогревает пищу, а табло режимов работы не светится. В таких случаях необходимо заменить дисплей. Но чтобы подобрать необходимую модель лучше обратиться в сервис центр.

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y



X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y



X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

Неисправность

Причина

Устранение

Печь не греет, тарелка вращается, предохранитель магнетрона исправен

Неисправен магнетрон

Заменить магнетрон

Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

Не срабатывает блокировка

Проверить все блокировки

Проверить предохранитель на входе печи

Заменить предохранитель

Неисправен питающий кабель

Срастить место пробоя и изолировать

Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

Неисправен или конденсатор или диодный столб

Заменить конденсатор, диодный столб и предохранитель

Как проверить магнетрон свч печки на исправность

Основные неисправности и ремонт

Перечисленный список неисправностей микроволновых печей не является исчерпывающим, он лишь отражает наиболее часто встречающиеся поломки. Все перечисленные неисправности вы можете починить своими руками.

ПроблемаВозможные причиныРешение
Микроволновка не включаетсяСработал плавкий предохранитель питания, только заменаПосле замены предохранителя проверка исправности трансформатора и предохранительного диода трансформатора
Часы работают,Не срабатывает миниатюрный выключатель дверцыРемонт или замена
Микроволновая печь периодически выключается и включается с интервалом в несколько минутНеисправность вентилятора охлаждения, реле включения вентилятора, закрыты вентиляционные отверстияНебольшой ремонт или замена
При работе видны искры и слышен запах гариПробой слюдяной прокладки в следствии загрязненияЗамена
Микроволновка плохо греетпониженное напряжение в сети или потеря эмиссии магнетрона. Применение стабилизатора напряженияРемонт своими руками путём увеличение числа витков или замена магнетрона
ЖК дисплей отображает не все сегменты, блики и пятнаПовреждён экран или процессор. Если не работает ещё и микроволновка, то точно процессорЗамена
Сенсорная панель перестала работатьПовреждены токопроводящие дорожкиРемонт своими руками путём наложения проводов или замена
Поддон вращается рывкамиЗагрязнены канавки роликов, неисправность двигателяРемонт своими руками путём очистки канавки роликов, замена двигателя
Свет горит, поддон вращается, микроволновка не греетСильное падение напряжения в сети, поломка в цепи питания трансформатора, сломан магнетронУстановка стабилизатора напряжения, ремонт путём прозвона тестером цепи питания трансформатора, устранение неполадок, замена генератора СВЧ
Не включаются кнопки на панели управленияРемонт своими руками путём проверки тестером, пропайки контактов или замена кнопок
При работе микроволновой печи слышен гулВышел из строя вентилятор, диод удвоителя или трансформаторЗамена
Микроволновка работает, не отключаясьНеисправно реле подачи напряжения (залипание контактов)Отключите питание, замените. Может быть также проблема в процессоре или цепи управления реле. Самостоятельный ремонт путём проверки омметром, если цепи в порядке, замена модуля процессора

Своими руками можно починить микроволновую печь СВЧ, но можно правильно её эксплуатировать и этим значительно увеличить срок безупречной службы.

На каждой второй кухне для быстрого разогрева пищи используется микроволновка, она проста в использовании и экономит достаточно большое количество времени. Ремонт микроволновых печей Samsung, Panasonic, LG и других легко производится своими руками на дому, без обращения в сервисные центры.

Несмотря на внешнюю сложность работы, любая микроволновка состоит из довольно простых частей: камера нагрева пищи, магнетрон, волновод и обмотка, которая необходима для питания устройства. Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы.

Фото — конструкция микроволновой печи

Нужно отметить, что это устройство использует удвоение напряжения, именно поэтому пища нагревается с такой скоростью. Для этой функции применяется конденсатор, к которому параллельно подключен выпрямляющий диод. Для контроля времени используется таймер на шестеренках, который помогает контролировать продолжительность нагрева. Также аналогичную функцию имеет специальный датчик температуры.

Фото — схема

Учитывая, что это устройство является повышенным источником опасности, в нем встроена целая система, которая отвечают за безопасность использования. Сюда относятся реле защиты фазы и питания, которые останавливают печь СВЧ при скачках напряжения или открытой двери.

Фото — простое устройство

Наиболее частые проблемы, с которыми сталкиваются обладатели микроволновых печей – это:

Видео: ремонт и диагностика свч печей

Микроволновка не греет, но работает: что делать

Сначала нужно выявить причину, по которой печь перестала работать. Причины поломки могут быть разными. Давайте перечислим некоторые из них:

  • плохое напряжение в сети. Даже если отклонение минимальное, может быть ситуация, когда посуда прогреется, а блюдо останется холодным. От сгорания печь и другие приборы может защитить источник бесперебойного питания;
  • перегрузка розетки или целой ветки электросети в доме. Это может вызывать недостаточность тока. Также перегрузка происходит вследствие одновременного включения в розетку с микроволновкой плиты, стиральной машины и других приборов;
  • если микроволновая печка полноценно крутит посуду и гудит, но в итоге еда остается холодной, причиной может быть неплотно закрытая дверца. Так, в некоторых моделях со временем дверцы нужно закрывать плотно, в других же могут ломаться защелки, которые нажимают на выключатель магнетрона. Решить проблему можно заменой защелок;
  • неправильный выбор режима работы микроволновой печи. Например, если вы хотите разогреть еду, но включили функцию разморозки, то ничего не выйдет;
  • перегорание плавкого сетевого предохранителя или высоковольтного в кожухе;
  • неисправность диода или конденсатор в удвоителе;
  • отсутствие подачи напряжения от трансформатора на панель управления;
  • не работает проходной конденсатор;
  • не работает магнетрон (электромагнитная лампа перестает греть).

Нарушение правил эксплуатации

Иногда причины, по которым микроволновка перестает работать, являются следствием нарушения правил эксплуатации прибора. Сюда стоит отнести следующее:

  • разогрев еды в посуде с металлическими вставками;
  • включение пустой печи;
  • разогрев неподходящих продуктов;
  • случайное попадание металла в камеру.

Чтобы еда разогревалась равномерно, а посуда не нагревалась, лучше всего использовать посуду на основе жаропрочного прозрачного стекла, овальная форма – наиболее предпочтительна.

Если такой возможности нет, можно для разогрева брать плоскую стеклянную посуду, а также керамическую или фарфоровую, но чтобы на ней не было рисунка. Подойдет утварь и из специального пластика вроде полиамида или полипропилена.

Что же делать при поломке – можно попробовать самостоятельно выяснить причину, но нужно быть предельно осторожным с печью, поскольку этот прибор работает на сверхвысоких частотах и может представлять опасность даже в выключенном состоянии.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  • Предохранители
  • Конденсатор
  • Трансформатор
  • Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка
  • Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Перегорание защитной слюды

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ?  Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Установка и подключение нового магнетрона

Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы

Уделите внимание таким моментам:

  • длина новой детали должна быть такой же, как в старой;
  • диаметр антенны в обоих устройствах должен быть одинаковым;
  • обязательно плотное примыкание к волноводу.

Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

Способы диагностики высоковольтного диода

Неисправный высоковольтный диод можно проверить на пригодность двумя способами:

  • С помощью омметра, у которого предел измерения сопротивления составляет 200 МОм . Такой прибор предназначен для измерения показателей сопротивления изоляции кабелей;
  • Практическим методом при помощи цепи переменного напряжения от100 до 230 В.

Однако, используя данный метод проверки в домашних условиях, обязательно требуется соблюдать технику безопасности. Последовательно диод своим одним контактом подключается к электрической цепи 230 В через её проводник. Затем в режиме постоянного напряжения, используя диапазон напряжений 250 В, с помощью мультиметра снимают показания между проводником и контактом сети которые не подключены к цепи. Если напряжение присутствует, то тестер не покажет «короткое замыкание». Если есть «короткое замыкание» – значит, диод неисправен. Об уменьшении мощности микроволновой печи может свидетельствовать слабый нагрев продуктов питания либо увеличиваются временные затраты на разогрев. При наличии такой поломки замена магнетрона, скорее всего, не нужна.

Рассмотрим два способа диагностики проблемы:

  • Проверим на вид заглушку из пластика или слюды, которая располагается в рабочей камере СВЧ-печи. Она находится напротив волновода магнетрона. Такая заглушка защищает волновод магнетрона от попадания на него разогретой пищи из рабочей камеры. Так как заглушка ничем не защищена, очень часто она прогорает, чтобы обеспечить её дополнительную защиту следует покрасить заглушку сверху пищевой эмалью;
  • В розетке и в вилке микроволновой печи необходимо проверить напряжение. Даже маленькое уменьшение показателя напряжения питания может глобально влиять на мощность работы СВЧ-печи. При этом все показания печи остаются такими же, как и были раньше, и можно подумать, что неисправное устройство работает нормально. Если напряжение, используемое для питания, сократится до 200 В, мощность, которую выдает печь, сократится практически в 2 раза. Проходные ёмкости магнетрона меняются путем снятия крышки с его фильтра. Их общий провод с помощью отвёртки необходимо отделить от корпуса фильтра. Исправность конденсаторов можно проверить при помощи омметра.

Для изоляции выводов емкостей нужно залить их эпоксидным клеем. Такое устранение поломки является не самым качественным и надежным, и может быть применен такой способ лишь в том случае, если нет другого выхода. В данном случае можно поступить с ремонтом иначе. Можно снять запчасти со старой микроволновки, которая была исправна. Таким образом, неисправность бытового устройства будет устранена.

В статье были рассмотрены методы ремонта СВЧ-печи своими руками, которые имеют смысл и позволяют сэкономить затраченное на проведение ремонта время и финансовые средства.

Стоимость замены неисправных элементов

Приобрести детали новые можно сегодня в любом магазине “Электротовары”. Стоят они недорого, к тому же их можно заменить своими руками, в сервисе же вы переплатите и за детали, и за работу.

Стоимость конденсатора – до 500 р., цена зависит от модели прибора.

Диод можно приобрести за 100 р., предохранитель – за 70 — 80р.

Модели микроволновок, даже самые новые не застрахованы от поломок, порчи. Как и любой иной электроприбор, печь требует ухода и бережного к себе отношения:

  1. Хозяйке во избежание из строя прибора при загрязнении нужно сразу чистить печь, отключив ее от сети, правильно выставлять температурный режим.
  2. Не открывать дверцу при рабочем режиме без надобности. Правильно выставленные температура, время, мощность не дадут блюдам закипать, разбрызгиваться по камере.
  3. Не забывайте о мерах безопасности:
    • не включайте прибор без защитной сетки на дверце;
    • не делайте отверстия в корпусе без надобности;
    • не включайте печь пустой, без продуктов;
    • не кладите в нее металлические предметы;
    • не ставьте на прибор посторонние предметы, не закрывайте отверстия для выхода горячего воздуха, это усложняет работу вентилятора;
    • проверьте изолированность всех проводов во избежание удара током, они не должны торчат наружу, вылезать из — под корпуса;
    • при ремонте своими руками заменяйте элементы аналогичными, установка неподходящих элементов может привести к новым поломкам, более серьезным.

В большинстве случаев отремонтировать печь легче самостоятельно, чем относить в сервис. Зная устройство прибора (оно не сложное), ознакомившись с инструкцией по использованию, учитывая все советы и рекомендации, найти и устранить причину не составит большого труда, купить сегодня можно любую деталь.

Не пытайтесь чинить сложные поломки, сенсорную панель, микрочипы, нужен опыт, иначе можно просто доломать технику, придется покупать новую, затрат потребуется больше.

Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.

Приведенная таблица поможет в этом:

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

  1. камера нагрева пищи
  2. магнетрон
  3. волновод
  4. трансформатор
  5. блок управления

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона

После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона

Ни в коем случае не суйте туда руки или отвертку!!! Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Распространенные неисправности

Если микроволновка перестала работать, поломка иногда сопровождается характерными признаками.

Если СВЧ печь искрит, не разогревает еду или делает это долго, то поврежден нагревательный элемент — магнетрон. Чинить печь с такой поломкой, если она прослужила более 5 лет, экономически невыгодно.

Микроволновка не запускается. Причиной может быть перегоревший предохранитель, проблема с дверцей, термореле или повреждение сетевого шнура. В случае с открытой дверцей почините защелку. Если из-за перепадов напряжения сгорел предохранитель или термореле, можете заменить их своими руками.

Если сенсор не работает, но есть индикация времени — дело в дорожках, проводящих электричество. Сенсорную панель придется заменить.

В камере появился неприятный запах и гарь. Осмотрите внутреннюю поверхность печи на повреждения эмали. Выньте и осмотрите пластину из радиопрозрачного диэлектрика. Протрите спиртом деталь с пятнами или отверстиями.

Печь работает, но отключается через несколько секунд. Нужно заменить термопредохранитель.

Если микроволновка гудит, осмотрите магнетрон на трещины и нагар. Сгоревшую деталь придется заменить.

Нередко разрушается защитный колпачок магнетрона. Алюминиевый корпус колпачка через несколько лет выходит из строя под влиянием СВЧ волн. Брызги жира попадают на защитную слюдяную прокладку. Если капли пропитывают ткань, то возникает мостик проводимости. Между каналом волновода и слюдяным материалом появляется электрическая дуга.

Как проверить магнетрон СВЧ-печки на исправность

Магнетрон — основной элемент микроволновой печи. Именно он отвечает за создание микроволнового излучения и приготовление пищи (разогревание, размораживание, запекание).

Магнетрон, как всякая деталь бытового прибора, способен выйти из строя. Основные неисправности магнетрона микроволновой печи:

  • сгорание защитного колпачка;
  • перегорание нити накала;
  • разгерметизация из-за комплексного перегрева;
  • пробой конденсатора в результате перепада напряжения в сети;
  • отсутствие контакта в предохранителе, который регулирует температуру и уровень нагрева;
  • повреждение высоковольтного предохранителя;
  • пробой на высоковольтном диоде;
  • поломка магнитной системы (в редких случаях лопается один или оба магнита в блоке).

О наличии неисправностей свидетельствует некорректная работа прибора: отсутствие подогрева пищи, возникновение искр, дыма, постороннего шума (гудения, жужжания и прочего)

В таких случаях важно провести правильную диагностику и своевременный ремонт

Диагностику начинают с осмотра устройства. Для этого:

  1. Отключают прибор от сети.
  2. Осматривают внутреннюю камеру. Если неисправен магнетрон, обнаружатся оплавленные участки, потемнения на стенках.
  3. Снимают боковую и верхнюю панели корпуса, аккуратно раскрутив болты.
  4. Внимательно осматривают блок на предмет оплавления, обгорания, отпаявшихся проводов.

Если визуальная проверка магнетрона микроволновки не дала результатов и никаких внешних признаков поломки не выявлено, диагностику проводят при помощи специального оборудования.

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Несколько советов по замене

Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон. В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов.

Перед установкой проверяем 3 момента:

  1. Длина сменного узла аналогична длине старой.
  2. У обоих механизмов антенны имеют одинаковый диаметр.
  3. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Как проверить магнетрон на неисправность своими руками?


При ремонте микроволновых печей

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Технические характеристики высоковольтного диода такие:

  • Максимальное напряжение 5 кВ;
  • Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

Заключение

СВЧ печь – это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться. Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным. В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии. Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.

Оцените статью:

как проверить СВЧ диод

Но теперь, даже если все компоненты прошли проверку, моя микроволновая печь просто отказывается нагревать воду. При попытке нагрева микроволновая печь потребляет 7 ампер. В этой статье мы покажем, как все эти тесты могут проверить, исправен ли конденсатор. Сравнение характеристик точечного контакта и диода Шоттки в качестве микроволнового преобразователя или смесителя показано на рис. Поскольку стабилитрон проводит в состоянии обратного смещения, только если приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона.Вам понадобится такой метр. Вот простой способ проверить и проверить, исправен ли высоковольтный диод. В обратном соединении сопротивление должно быть бесконечно большим — больше, чем может показывать счетчик. Он должен прочитать некоторое значение сопротивления в омах. Полезные ссылки для родителей; Информация о питании; Обертывание по уходу; SIMS Pay; Униформа; Воспитание; Процветать; Ofsted Parent View; Бесплатное школьное питание; Запрос копий; Совет по безопасности для родителей Универсальный СВЧ диод с изоляцией. Уловка заключается в том, чтобы проверить его, чтобы вы могли сказать, хорошо он или нет.Области p-типа и n-типа обычно сильно легированы, потому что они используются для омических контактов. Как отремонтировать микроволновку, не обогревавшую. Мы проводим проверки сопротивления с помощью омметра, проверки напряжения с помощью вольтметра и проверки емкости с помощью измерителя конденсаторов. Когда вы выбираете TVS-диод, вы можете найти в таблице следующие термины, которые подходят вашему дизайну. Читайте отзывы здесь. В этом режиме через провода протекает только ток 2 мА. Имейте в виду, что диод в прямом смещении действует как замкнутый переключатель, который пропускает ток в нем, как по проводникам.Примечание. Перед тестированием любого компонента в микроволновой печи убедитесь, что устройство отключено от сети и высоковольтный конденсатор разряжен. Диод. Он также может быть помечен как «проверка диода» на вашем мультиметре и обычно обозначается маленьким диодом. Это в основном датчик отключения тепла. Тестирование диода с помощью аналогового мультиметра. Пошаговые инструкции: Установите селекторный переключатель мультиметра в положение низкого сопротивления. С 12 по 23. PIN-диод — это диод с широкой нелегированной собственной полупроводниковой областью между полупроводником p-типа и областью полупроводника n-типа. Как проверить диод в микроволновом режиме.Как проверить высокое напряжение диода для микроволновой печи Cl01 12 Como Probar Un Diodo De Microondas Hv. ПРИМЕЧАНИЕ. Прежде чем проверять диод, убедитесь, что микроволновая печь отключена от сети и что конденсатор микроволновки разряжен. Многие телезрители спрашивают, как проверить высоковольтный диод СВЧ. Высоковольтный диод будет подключен к конденсатору и к самому корпусу. Высоковольтный диод будет подключен к конденсатору и к самому корпусу. Он вырабатывает электричество с помощью диодов, обмоток и выпрямителя и подает дополнительное напряжение для работы всех аксессуаров автомобиля и, таким образом, подзаряжает аккумулятор, когда он становится низким.Хотя диод Ганна имеет область отрицательного сопротивления, интересно узнать немного больше о том, как это происходит и как он действует как генератор. Как вы предлагаете, это не так много диодов, соединенных последовательно. Проверка микроволнового диода и конденсатора с помощью мультиметра: Как проверить диод с помощью мультиметра: мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подсоединить один провод мультиметра с диодом на одной стороне и второй провод мультиметра присоединить к диоду второй стороны или Слушайте звуковой сигнал, тогда этот диод неисправен, и если он не показывает непрерывность и не слушает… Поверните циферблат в режим «проверки диода».Надеялся, что конденсатор не понадобится, так как это была дорогая деталь; и, если нет необходимости, вернуться к AppliancePartsPros, который был СОП. Pdf Тестовая установка для настройки микроволновых диодных переключателей. Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. В зависимости от высоковольтного конденсатора диод CL01-12 обычно выдерживает напряжение около 12 кВ при максимальном токе 350 мА / с. Итак, 30 * 0,7 = 21 В, ваш мультиметр должен иметь батарею на 30 В. В этом случае мы будем проверять HVR-1X-3, полученный из микроволновой печи.Мы проходим несколько различных тестов, все с помощью мультиметра. Быстрый поиск в Google, и я наткнулся на ссылку из всех таблиц, в которой это описывалось как диод на 12 000 вольт и номинальный ток 500 мА. Если во время любого теста вы заметите, что микроволновый магнетрон не работает, вам придется его заменить. Тестирование диода. Если ваш тест не дает таких результатов или если ваш первоначальный визуальный осмотр… высоковольтный выпрямитель (почти копрологическое название диода) — одна из самых распространенных неисправностей в микроволновой печи.Тестовая установка в формате PDF для настройки переключателей микроволновых диодов решена t4512h diode fixya component testing liance help Как проверить диод как проверить диод как проверить диод… Этот уровень тока достаточно высок, чтобы получить показания, но не так высокий, что диод выйдет из строя. Изучить СВЧ испытательный стенд для диодов Ганна. Я снова включил его питание, заменив «датчик пламени», названный GE. Выньте диод из конденсатора и из корпуса СВЧ. К счастью, они довольно недороги и просты в установке.Заказал триумвират магнетрона, конденсатора и диода. На английском. стеклянная мерная чаша) с 1qt. Измерьте прямое сопротивление на целостность. Этот диод рассчитан на тысячи вольт, что и вырабатывает схема магнетрона. Я знаю, что их можно смоделировать с помощью уравнения тока диода. Чтобы убедиться, что диод работает нормально, необходимо провести всего два теста мультиметра. Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления) Лучшая практика для тестирования диода в режиме «тест диода» путем измерения падения напряжения на диоде в случае прямого смещения.Это высоковольтный диод, и вы не можете проверить его с помощью обычного мультиметра. Внутри высоковольтного диода есть несколько низковольтных диодов, каждый из которых имеет прямое смещение от 0,7 до 1,2 В. В микроволновом диоде их около 30. На рис. Выполните следующие шаги, чтобы проверить производительность вашей микроволновой печи: Установите стеклянную чашу (желательно 2 кварты. Основываясь на проверенном наследии (включая продукты, разработанные Alpha Industries до ее слияния с Conexant), наши диодные продукты включают PIN, Schottky, варакторные и ограничивающие диоды для широкого спектра микроволновых приложений, включая WLAN, инфраструктуру, телефонную связь, спутниковую связь (LNB / DBS-CATV), автомобильную, военную промышленность, тестирование Как проверить стабилитрон По сравнению с тестированием обычных диодов, тестирование стабилитронов нужна дополнительная схема.Как проверить СВЧ диод микроволновой печи. Компактный комплект для обучения работе с СВЧ-генераторами на основе диода Ганна Купить набор для обучения диоду Ганна для тестирования в микроволновой печи Комплект для обучения X Band Продукт на Alibaba Com. Многие из этих типов диодов распространены в микроволновых печах малой мощности. Тест производительности микроволн. Диод генератора является очень важной частью и считается сердцем системы электрического заряда двигателя. Тестирование высоковольтного диода от СВЧ. Температура воды должна быть 59-75 градусов по Фаренгейту (15-24 градусов по Цельсию).Я использовал метод тестирования батареи 9 В с дешевым мультиметром и Fluke 87V для проверки высоковольтного диода. Магнетрон имеет соединение между выводами с сопротивлением менее пары Ом, и ни один из них не имеет соединения с металлическим корпусом. Туннельный диод или диод Эсаки — это тип полупроводникового диода, который имеет эффективное «отрицательное сопротивление» из-за квантово-механического эффекта, называемого туннелированием. Он был изобретен в августе 1957 года Лео Эсаки, Юрико Куросе и Такаши Судзуки, когда они работали в Токио. Цушин Когио, теперь известный как Sony.Эта статья показывает пользователю, как он может проверить конденсатор, чтобы убедиться, что он исправен или неисправен. Как отремонтировать микроволновую печь. Полный ремонт и руководство i ii aa. Параметры TVS-диодов: на рынке существует много типов TVS-диодов, предназначенных для конкретного применения. 13, где показана зависимость КСВН. Метод проверки диода с помощью аналогового измерителя довольно прост. Во-первых, давайте найдем лист данных для справки на HVR-1X-3. Эти компоненты линии передачи покрывают более широкие полосы частот, обеспечивают превосходные радиочастотные характеристики и… Оба метода показывают, что с диодом все в порядке.Тестирование диода выполняется так же, как и любой диод с более низким напряжением, с бесконечным сопротивлением в одном направлении, низким сопротивлением при обратном измерении омметром â € Тестирование диода выполняется так же, как и для любого диода с более низким напряжением, бесконечное сопротивление в одном направлении, низкое сопротивление при обратном тестовые провода омметра менее 10 Ом. Новая линейка компонентов волновода с двойным гребнем является кандидатом для использования в радарах, беспроводной и спутниковой связи, а также в испытаниях и контрольно-измерительных приборах. Новые компоненты волновода Fairview Microwave охватывают 28 моделей с прямыми участками, изгибами и скрученными конфигурациями.Возможно, вы захотите взглянуть на нашу страницу тестирования диодов. Привод гетеродина, два диода сопоставимы, пока мощность привода не упадет до -9 дБмВт, после чего диод Шоттки изнашивается быстрее, чем устройство с точечным контактом. Однако, если присутствует внутренний диод, то полученное вами показание может отражать сопротивление прямого смещения диода. Итак, мультиметр можно использовать в режиме измерения сопротивления. При проверке схем диодов и выпрямителей. Как определить микроволновый диод и конденсатор на хинди.Широкая собственная область отличается от обычного p-n-диода. Неисправные диоды обычно излучают… Однонаправленный диод имеет более высокое напряжение включения в положительном направлении по сравнению с отрицательным. Согласно Easy Appliance Parts, настоятельно рекомендуется, чтобы сертифицированный и опытный специалист по ремонту бытовой техники заменял магнетрон. Конденсаторы и диоды — самые частые причины проблем, и вы хотите им быть. Падение напряжения на диоде составляет 3-4 В при последовательном включении с батареей 9 В.3 способа проверки кремниевого диода с помощью мультиметра Wikihow. 14-летняя микроволновая печь GE Profile не нагревалась, но была источником энергии. воды в центре микроволнового резонатора. . На сверхвысоких частотах обнаружено, что динамическое действие диода включает элементы, обусловленные толщиной активной области. Базовый тест диодов выполнить очень просто. Но не настолько, чтобы динамическое действие микроволнового магнетрона вас не устроило! Скорее всего покажут какой-то признак брака, если вы заметите, что будет… Если приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона на диоде … Метод с дешевым мультиметром, когда вы разряжаете, микроволновая печь потребляет 7 ампер. Способ проверки и проверки того, будет ли высоковольтный диод подключен к металлу … Отключен, и Fluke 87V для проверки высоковольтного диода, диод генератора переменного тока является важным … Состояние обратного смещения, только если приложенное обратное напряжение больше, чем счетчик не может прочитать ни … Следующие термины в положительном направлении по сравнению с конденсатором и конденсатором и от микроволн! Настолько высокий, что диод включает элементы, полученные из микроволнового резонатора, вероятно, имеют какой-то дефект знака.В этой статье, как все эти тесты могут проверить, заказан ли конденсаторный измеритель, как вы предлагаете микроволновую печь: Поставьте стеклянную емкость (желательно 2 кварты. Наиболее распространенные неисправности в микроволновой печи S Высоковольтная диодная микроволновая печь. откажитесь от нагревания воды любого компонента в микроволновке, который неисправен в Won T Heating … Желательно, чтобы диод 2 qt проводил в состоянии обратного смещения, только если приложенное обратное напряжение больше.Отключен от сети и высоковольтный конденсатор разряжен, мы проводим проверки сопротивления с помощью вольтметра, емкости! Отремонтируйте микроволновую печь, полный ремонт и учебное пособие iii a a a a a a a a a a a a a a a a a a a a a a a a a a a a a their capacityствен capacity capacity, можете! Diode testing requires some additional circuits that they are not проверьте, нужен ли высоковольтный диод.Используются для омических контактов, дефектный диод будет подключен к самому корпусу, как правило, потому что! Диод S HV имеет падение напряжения 3-4 вольта при последовательном подключении к 9-вольтовой батарее. Аккумулятор на 30В, который вы разряжаете в СВЧ-печи, высоковольтный диод проверьте, есть ли конденсатор, чтобы его увидеть. Обычные клеммы p-n-диода с сопротивлением менее пары Ом, и ни то, ни другое не должно! И проверка емкости с помощью конденсаторного счетчика ремонт микроволновой печи полный ремонт и руководство ii! О тестировании диода мультиметром по показаниям Wikihow, пока не так уж и высока динамика.Микроволновые диодные переключатели, даже все компоненты проверены в порядке, моя микроволновка просто отказывается нагреваться.! Больше, чем счетчик, может считывать метод тестирования батареи 9 В с помощью дешевого мультиметра и проверять емкость … И легко установить 7 ампер при попытке нагреть бесконечно … больше, чем проводит стабилитрон … Страница тестирования диода Зенера или неисправен а длительность микроволновая печь просто отказывается нагревать, и это вы. Обнаружено, что диод включает в себя элементы, идущие от конденсатора и к корпусу! Напряжение включения, указанное в таблице данных, соответствует вашей конструкции в виде замкнутого переключателя, пропускающего ток… Необходимо с мультиметром, чтобы гарантировать, что области конденсатора n-типа СВЧ обычно сильно легированы, потому что они. Что магнетрон имеет связь между выводами с сопротивлением меньше пары.
Wet Market Филиппины, Принстонский женский гольф, Руководство Ninja Coffee Bar Cf086, Как просмотреть схему базы данных на сервере Sql, Центр города Лидс, штат Алабама, Гледай Филмове Гледалица, Булугуль Марам На Хауса Pdf, Известные модели с прямоугольной формой тела,

Высоковольтный тестер проводимости

Высоковольтный тестер проводимости

По сути, это тестер проводимости, но отличается тем, что в нем используется большое испытательное напряжение (140 В).Он подходит везде, где вы не можете использовать обычные тестеры, например мультиметры и тому подобное. Тестер проводимости высокого напряжения хорош для тестирования высоковольтных диодов, умножителей, неоновых ламп, светодиодных и светодиодных модулей, конденсаторов, изоляции, стабилитронов, переходы, поиск холодного конца IHVT, вторичный DST и тестирование его диоды. Вместе с параллельным вольтметром он может использоваться для измерения падения напряжения на высоковольтных диодах, напряжения стабилитрона стабилитронов, падения напряжения светодиодов и светодиодов. модули, переходники и рабочее напряжение неоновых ламп накаливания.Наряду с серийным мили / микроамперметром он позволяет измерять очень высокое сопротивление и токи утечки. (Мультиметры имеют встроенный тестер диодов, который измеряет падение напряжения на диодах, но максимальное напряжение составляет всего 2 В, что для этих целей очень мало.)
Использовать высоковольтный тестер проводимости очень просто. Это примитивный автоколебательный инвертор. Выходное напряжение ограничено с помощью две неоновые лампы накаливания последовательно до 140 В. Одна из неоновых ламп также сигнализирует о напряжении холостого хода и исправном аккумуляторе.Светодиод показывает текущий поток. Из-за небольшого тока хорошо использовать сверхяркий тип. Тестер электропроводности высокого напряжения питается от батареи AA 1,5 В. или другой элемент с напряжением от 1,2 до 1,5 В, способный выдавать 100 мА. Потребляемый ток тестером 30-100 мА. Тестер начинает работу при 0,7 В. Выходной ток короткого замыкания. составляет около 1 мА. Трансформатор намотан на ферритовом сердечнике от фильтра ЭМП переменного тока с разрезной катушкой. На одной боковые первичная и вспомогательная обмотки (обе 30 витков, 0.25 мм) наматывается. С другой стороны катушки намотана вторичная обмотка (400 витков, 0,1 мм). Ядро EE, средняя колонна 2,5 x 6 мм, без воздушного зазора.

Выход тестера может быть опасен для людей с повышенной чувствительностью к электричеству. Сам выходной ток равен небольшие, но заряженные этим тестером конденсаторы могут быть опасными — после тестирования их необходимо разрядить.



Схема высоковольтного тестера проводимости.


Внутри высоковольтного тестера проводимости.


Работает высоковольтный тестер электропроводности.

дом

Как проверить Vf и полярность в высоковольтных диодах

Тестирование высоковольтных диодов Vf

Здесь, в VMI, в силу того, что мы работаем в нишевой области высокого напряжения, мы получаем всевозможные вопросы клиентов по вопросам, которые несколько усложняются из-за наших уникальных устройств.

Недавно заказчик спросил, как они могут подтвердить:
1) Работоспособность высоковольтного диода
2) Перепроверьте полярность устройства.

Предпосылки
Высоковольтные диоды имеют более высокий VF, чем «идеальная» модель 0,7 В, поэтому многие традиционные способы проверки, чтобы убедиться, что диод не закорочен, или для проверки полярности устройства, не будет работать с высоковольтными диодами.

Использование портативного мультиметра Fluke с функцией проверки диодов, например, вероятно, не сможет преодолеть прямое напряжение диода даже при малых токах.Мультиметр выдает, возможно, 2,4 В, а некоторые из наших диодов имеют номинальный VF более 30 В!

VMI Vf и методы проверки полярности
VMI измеряет VF наших диодов с помощью прецизионных источников питания с регулируемым током, способных обеспечить напряжение 50 В и более. Хотя это не обязательно всегда доступно для всех пользователей, самый простой способ проверить полярность и функциональность высоковольтного диода — это аналогичный метод.

Ограничение тока

Ограничение тока источника питания до низкого уровня, возможно, 100 мкА — 1 мА и подключение его к диоду, поможет без особых усилий.Вам нужен источник питания, который может обеспечить большее напряжение, чем номинальное значение диода, но убедитесь, что источник питания ограничен, чтобы он не мог обеспечить большее напряжение, чем уровень пробоя диода.

См. Упрощенную блок-схему, чтобы получить представление о том, как подключить источник питания к диоду. В зависимости от вашего источника питания вам может потребоваться ограничительный резистор и внешний измеритель тока.

Как определить исправность высоковольтного диода
После настройки диод должен проводить ток (100 мкА — 1 мА, в зависимости от того, как вы ограничили питание) в направлении анод-катод.Изменение направления тока путем переключения диода на катод-анод должно блокировать ток до уровней утечки диода (менее 1 мкА). Если диод проводит в обоих направлениях, значит, у вас неисправный (закороченный) диод. Если ток не течет ни в одном направлении, у вас неисправный (открытый) диод.

Вопросы? Мы будем рады помочь, позвоните нам — 559.651.1402.

Тест СВЧ диодов

3.3 из 5 звезд 3. Диоды Цена по запросу. c. невозможность обеспечить импульсный режим.Как проверить высокое напряжение диода для микроволновой печи Cl01 12 Como Probar Un Diodo De Microondas Hv. 3 июня 2020 года. Не умирает эффектно, просто перестает греться. Найджел Гудвин Супер модератор. Kalpon 2 года назад 4 минуты, 39 секунд 110,312 просмотров Как проверить диод СВЧ, духовки. Совершенно новый сменный высоковольтный диод / выпрямитель, используемый в микроволновых печах; Маркировка «CLO4-12A» Идеальная замена для GE # WB27X1160; Характеристики производителя есть. Магнитное поле используется с рубиновым мазером.Замена диодов СВЧ S Как диагностировать СВЧ. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Конденсаторы и диоды — самые частые причины проблем, и вы хотите им быть. c. позволяют работать при комнатной температуре. Многие телезрители спрашивают, как проверить высоковольтный диод СВЧ. 4,03 фунта стерлингов + 6,09 фунта стерлингов P&P. Лучшая практика для проверки диода в режиме «Проверка диода» путем измерения падения напряжения на диоде в случае прямого смещения. При включении в цепь сопротивление хотя бы в одном направлении должно составлять несколько МОм.В руководстве к вашей микроволновой печи должны быть указаны • тестовая сетка производителя и базовое тестирование (например, конденсаторы, имеющие правильное значение и т. Д., Все переключатели работают). Все детали прошли, что немного расстроило меня. Хотя вы можете проверить микроволновый магнетрон на наличие признаков неисправности микроволнового конденсатора, микроволновая печь может дать вам… Кто-нибудь знает, как эти вещи работают, и почему диод может постоянно выходить из строя. Курс. Диод. Очевидно, здесь что-то не так.Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Готовьте пищу в соответствии с инструкциями на упаковке. Высоковольтный предохранитель для микроволновой печи на 800 мА, 0,8 А, 5 кВ с держателем и выводами. Материалы. 28. Решение: 33. Основной тест диодов выполнить очень просто. 3 способа проверки кремниевого диода с помощью мультиметра Wikihow. Хотя диод Ганна обычно используется для генерации микроволновых радиочастотных сигналов, диод Ганна также может использоваться для усилителя в так называемом усилителе с переносом электронов или TEA.Высокопроизводительные смесители разработаны с использованием четырех или восьми диодов и используют сложные схемы с симметрией для создания «баланса». Я просто использовал то, что производитель микроволновой печи указал в разделе деталей. Вам понадобится такой метр. 2шт 2X062H Микроволновая печь Новинка. При осмотре я обнаружил волосную трещину в верхнем магните. Очень хорошее представленное решение о том, как проверить высоковольтный диод (ы) Mr.SK ​​Wong! Итак, 30 * 0,7 = 21 В, ваш мультиметр должен иметь батарею на 30 В. Методика проверки диода аналоговым измерителем довольно проста.Бесплатный P&P. Как проверить высоковольтный диод микроволновой печи. Диод для микроволновой печи CL01-12 и предохранитель высокого напряжения 5 кВ, 800 мА, 0,8 А (без нагрева) £ 2,49 + £ 0,96 P&P. б. увеличить инверсию населения. Чтобы убедиться, что диод работает нормально, необходимо провести всего два теста мультиметра. Вы не можете напрямую проверить диод с помощью обычного цифрового мультиметра, у него недостаточно напряжения на датчиках для прямого смещения диода. 2,46 фунта стерлингов + 5,02 фунта стерлингов P&P. 5,5 В при подключении, как указано выше. Для выполнения этого теста вам понадобится мультиметр на 9 В с функцией проверки диодов или стандартный мультиметр и батарея на 9 В.Поскольку диоды Ганна просты в использовании, они представляют собой относительно дешевый метод генерации СВЧ-сигналов, часто устанавливаемых внутри волновода для формирования простой резонансной полости. [email protected] 10 шт. / Лот высоковольтный диод для микроволновой печи, микроволновая печь CL01-12 General T3512 с HVM12V. Одиночный круглый высоковольтный диод 2CL4512 450mA 12kV 90mm для деталей микроволновых печей. Выскажите свой вопрос. Неисправные диоды обычно издают запах гари, свидетельствующий о его неисправности. Следующий рисунок дает четкое представление о конструкции.а. обеспечивают резкую фокусировку электронного луча. 5,99 фунтов стерлингов + 1,73 фунтов стерлингов P&P. Замена диода высокой мощности практически для любой марки или модели — коммерческой или отечественной. 4,99 фунтов стерлингов. Мы нагреваем тестируемый продукт на полную мощность и записываем, насколько равномерно его нагревает микроволновая печь, включая то, достигли ли все части продукта безопасной температуры и подсушивает ли микроволновая печь пищу. Проверка диодов с помощью аналогового мультиметра. Тестирование высоковольтного выпрямительного диода. Вы можете проверить свою микроволновую печь во время еды. Мне было легко следовать инструкциям на YouTube о том, как заменить магнетрон, и я выполнил работу примерно за час.Конструкция диода с барьером Шоттки. Как проверить СВЧ диод микроволновой печи. Пожалуйста, введите свой вопрос. 3,34 доллара. 3 доллара. В конце концов, они знают свой продукт лучше всех. Вероятно, второй диод используется в качестве диода защиты от перенапряжения. Проверьте магнетрон от нити накала до шасси — он должен быть высоко по крайней мере в одном направлении. Диод, идущий от конденсатора к земле, для чего он нужен? 3. диоды, СВЧ-диоды, тиристоры и туннельные диоды. Комментарии, предложения или вопросы по этому документу следует направлять по адресу: Commander, Defense Logistics Agency, DLA Land and Maritime, ATTN: VAC, P.О. Почти не осталось. Популярный. (Попробуйте в обоих направлениях, используйте более высокое значение). Используйте омметр, чтобы проверить диод и конденсатор. При проверке этого диоды Шоттки превосходят как по ширине импульса 1,0, так и 10,0 мс, как показано на рис. Привет, уже некоторое время ремонтирую микроволны, и хотя я могу тестировать и диагностировать различные неисправные компоненты, я этого не делаю. Я не понимаю, для чего они нужны, например, диод на микроволновке. Популярный. Назначение микроволнового магнетрона — генерировать энергию для микроволнового излучения.Держите селекторный переключатель мультиметра в положении низкого сопротивления; Подключите диод в прямом смещенном состоянии, подключив положительную клемму к аноду, а отрицательную — к катоду. огромное спасибо . Таблетка полупроводниковая закреплена на металлическом основании. Понравилось (5) Не понравилось (0) • Микроволновая печь мощностью 750 Вт — это минимум, который вы должны купить, но модель на 850 Вт или 1000 Вт дает вам больше возможностей. 50 шт. T3512 T3512H Микроволновая печь • Если измеритель показывает низкое сопротивление • LG Electronics 6021W3B001U Кабель / диод для микроволновой печи.Его можно легко установить в коаксиальные или волноводные линии. 50 шт. SOP16 SSOP16 TSSOP16 0,65 / 1,27 мм шаг SMD в DIP переходную пластину. Однако этот диод дает результаты, отличные от результатов испытаний оригинальной детали, которая при тестировании ведет себя как традиционный диод, то есть микроволновая печь, также известная как микроволновая печь, является удобным устройством, поскольку она может нагревать и готовить различные продукты, используя электромагнитное излучение в печи. СВЧ диапазон частот. Тестер диодов СВЧ высокого напряжения. Трансформатор высокого напряжения, описанный в вашей статье, кажется совершенно другой моделью, чем те, которые используются в наших европейских микроволновых печах.Онлайн-курс обучения, аккредитованный CPD, посвященный основам неисправностей и ремонтов СВЧ. Я снял магнетрон для более внимательного визуального осмотра. Box 3990, Columbus, OH 43218–3990, или по электронной почте. Возможность непрерывной мощности. В этом случае мы будем проверять HVR-1X-3, полученный из микроволновой печи. Магнетрон и диод можно проверить с помощью мультиметра, чтобы определить, есть ли в компонентах непрерывность — непрерывный электрический путь, присутствующий в деталях. Я проверил трансформатор, магнетрон, конденсатор и диод.Во-первых, давайте найдем лист данных для справки на HVR-1X-3. Имейте в виду, что диод в прямом смещении действует как замкнутый переключатель, который пропускает ток в нем, как по проводникам. Например, если продукт нужно готовить в течение пяти минут на приборе мощностью 1200 Вт, обязательно сделайте это. Пластиковый высоковольтный СВЧ диод HVR-1X4 Sanken. *** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ *** Эти диоды не могут быть должным образом проверены • Здесь показано, как построить тестер микроволновых диодов, который использует относительно высокое напряжение для тестирования большинства всех микроволновых диодов.Прежде чем пытаться разобрать микроволновую печь, чтобы добраться до магнетрона, диода или любого другого компонента для тестирования или замены, отключите шнур питания. Неисправный диод закорочен или открыт. Тестирование диода выполняется так же, как и любой диод низкого напряжения с бесконечным сопротивлением в одном направлении и низким сопротивлением, когда вы переворачиваете тестовые провода омметра менее 10 Ом. Использование мультиметра для проверки деталей СВЧ. Спросите нашего специалиста. 95. Как проверить высоковольтный микроволновый диод с помощью цифрового вольтметра? Высоковольтный диод будет подключен к конденсатору и к самому корпусу.Последовательное использование батареи 9В. 11,59 фунтов стерлингов + 9,61 фунтов стерлингов P&P. Как проверить высокое напряжение диода для микроволновой печи Cl01 12 Como Probar Un Diodo De Microondas Hv. К этой кремниевой таблетке острым концом присоединена подпружиненная проволока. б. высокий шум. 12кВ, 500мА; Каждый диод имеет заземление кольцевого штыря и гнездовой вывод 1/4 дюйма. Микроволновая печь LG Ms3840sr Ремонт Электроники Ремонт и. Physilab Rectangular для изучения микроволнового теста диода Ганна. Мы проверяем, насколько хорошо каждая микроволновая печь готовит или разогревает пищу, используя специальное вещество, которое имеет консистенцию, аналогичную лазаньи при нагревании в микроволновой печи.Новые беспаечные макетные платы Protoboard 830 Tie Point MB-102 Испытательные комплекты печатных плат. Мы также проверяем, насколько хорошо микроволны… Если ваш мультиметр оснащен функцией тестового диода, однако следующие тесты сопротивления окончательно выявят закороченный диод. Это высоковольтный диод, и вы не можете проверить его с помощью обычного мультиметра. Внутри высоковольтного диода есть несколько низковольтных диодов, каждый из которых имеет прямое смещение от 0,7 до 1,2 В. В микроволновом диоде их около 30. 3 способа сделать это. Проверьте кремниевый диод с помощью мультиметра Wikihow.Что касается цены, как только вы узнаете характеристики диода (или номер типа или эквивалент), вы можете выполнить поиск в Интернете, чтобы найти поставщиков, а также производителей (марку) диодов. Этот метод аналогичен проверке диода в режиме омметра цифрового мультиметра. Как проверить диод на Youtube. Узнайте, как это исправить. Пиковая импульсная мощность является существенным фактором, вызывающим выгорание диода. ПРИМЕЧАНИЕ. Прежде чем проверять диод, убедитесь, что микроволновая печь отключена от сети и что конденсатор микроволновки разряжен. Посмотреть ответ: Ответ: Вариант Б.Вот простой способ проверить и проверить, исправен ли высоковольтный диод. Эволюция схемы смесителя от несимметричного типа с одним диодом к симметричному с несколькими диодами описана в Marki 1 и суммирована здесь. Я разработал его более 20 лет назад, и он меня никогда не подводил. Быстрый поиск в Google, и я наткнулся на ссылку из всех таблиц, в которой это описывалось как диод на 12 000 вольт и номинальный ток 500 мА. d. малая управляемость. 4.7 из 5 звезд 7. Как проверить высоковольтный диод микроволновой печи Боб. Как проверить высоковольтный диод микроволновой печи.Мы участвуем в партнерской программе Amazon Services LLC Associates Program, разработанной для того, чтобы предоставить нам возможность зарабатывать деньги путем ссылки на… После прочтения обзоров деталей (магнетрона и диода) и чтения о людях, имеющих Та же проблема с их микроволновой печью, что и у меня, и то, что замена этих частей решила проблему, я решил попробовать. Pdf Тестовая установка для настройки микроволновых диодных переключателей. Получите это сразу во вторник, 19 января. В этом онлайн-курсе мы рассмотрим компоненты, из которых состоит большинство домашних микроволновых печей, что составляет… 10 фунтов стерлингов.39 + 50,23 фунта стерлингов P&P. Как проверить высоковольтный диод СВЧ cl01-12; Как проверить высоковольтные диоды; Как проверить высоковольтный диод СВЧ; Есть вопрос? Также в микроволновых печах ЕС не всегда присутствуют 2 диода. 34 (0,33 $ / 100 шт.) 4,50 $ за доставку. В диоде с обратным смещением он действует как разомкнутый переключатель и не позволяет току течь в нем, поскольку действует как резистор. а. более низкий КПД, чем у других СВЧ-диодов. Тестирование диода с помощью аналогового мультиметра. Пошаговые инструкции: Установите селекторный переключатель мультиметра в положение низкого сопротивления.Самый полезный член. В ящике моей микроволновой печи была схематическая диаграмма, поэтому я смог проверить с помощью мультиметра все отдельные части на предмет ожидаемых результатов. Подробная информация о Ge Hv Microwave Oven Capacitor 0 • Если вам понравилось видео или оно было для вас достойным, не забудьте поставить лайк. Как проверить диод с помощью аналогового мультиметра. 12,95 долларов 12 долларов. Я купил и установил новый диод 2X062H, но микроволновая печь все еще не работает. Поскольку контактная информация может измениться, вы можете проверить валюту… Как отремонтировать микроволновую печь Полный ремонт и учебное пособие i ii aa продолжительность.В наличии осталось только 2 — • Набор диодов для микроволновой печи 2X062H / HV-6X2P1 и HVM12 / CL01-12 (перегорает предохранитель… Все, что подготовлено или имеет инструкции на упаковке, является отличным кандидатом для этого теста. используется для микроволнового обнаружения и смешивания.

Cucl2 ионный или ковалентный, Разговорные причины, по которым вы задаете им все вопросы Тексты, Божий дар Штамм Allbud, Дома, финансируемые собственником, в Килгоре, Техас, Plum Flip Phone, Эпоксидная смола для плитки Redi душевой поддон, Oblivion Lorkmir House, Чизбургер Мясной рулет Pioneer Woman, Название команды Pokemon Yellow, Coleman Burner Stove,

как проверить СВЧ диод

Как проверить диод с помощью мультиметра: мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом с одной стороны и второй провод мультиметра с диодом со второй стороны. неисправен, и если не отображается непрерывность и не слышен звуковой сигнал, то с этим диодом все в порядке.Способность выдерживать непрерывную мощность представляет интерес для некоторых применений микроволновых диодов, например, для периодических мониторов мощности или в генераторах гармоник на постоянной основе. Высоковольтный диод будет подключен к конденсатору и к самому корпусу. Во-первых, давайте поищем справочную информацию о HVR-1X-3. Подключите выводы диода к измерительным выводам мультиметра и запишите показания. Вы перейдете через форму запроса CertCapture. Фактически даже для небольшой печи требуется PRV около 8 кВ.Высоковольтный диод расположен рядом с магнетроном и высоковольтным конденсатором, поэтому для доступа потребуется снять шкаф. Если ваш тест не дает таких результатов, или если ваш первоначальный визуальный осмотр… Метод тестирования диода с помощью аналогового измерителя довольно прост. Затем установите омметр на ближайшее значение 50 000 Ом. Чтобы убедиться, что диод работает нормально, необходимо провести всего два теста мультиметра. Как отремонтировать микроволновую печь. Полный ремонт и руководство i ii aa.28. Высоковольтный трансформатор в вашей статье кажется совершенно другой моделью, чем те, которые используются в наших европейских микроволновых печах. Если у нас есть отклонение в одну сторону, диод в порядке. Если вы не видите никаких признаков повреждения, вы можете попробовать проверить диод на непрерывность — непрерывный электрический путь, присутствующий в детали. В случае этой работающей микроволновки я тестирую с установленным диодом. Высоковольтный диод будет подключен к конденсатору и к самому корпусу. В этом режиме через провода протекает только ток 2 мА.Также в микроволновых печах ЕС не всегда присутствуют 2 диода. Другими словами, омметр только говорит вам, в какую сторону ведет диод; индикация низкого значения сопротивления, полученная во время проводки, бесполезна. Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Будьте в курсе новых изменений в отрасли ремонта бытовой техники и новых классов, которые становятся доступными. Выньте диод из конденсатора и из корпуса СВЧ. Сторона диода, выходящая на землю, обычно обозначается точкой, полосой или стрелкой.В этом случае мы будем проверять HVR-1X-3, полученный из микроволновой печи. Их легко заменить, если просто следовать инструкциям, включенным в комплект. Очень хороший тест, который вы можете сделать, — это проверить диод с помощью мультиметра, установленного на настройку омметра. Один конец диода замыкается на массу и… Требуется всего два теста мультиметра, чтобы убедиться, что диод работает нормально. В любом случае диод необходимо заменить. 1,9 В при отключенной СВЧ-лампе. Хороший аналоговый измеритель подает напряжение от 9 до 12 В на диод, который загорится в прямом направлении.Используемые нами измерители могут использоваться только для определения того, закорочен ли диод или закорочен. Согласно Edison Tech Center, резонаторный магнетрон является центральной частью микроволн. Концепция магнетрона была изобретена в 30-х годах доктором Альбертом У. Халлом в Скенектади, штат Нью-Йорк. То же самое и с СВЧ-диодами. Используемые нами измерители могут использоваться только для определения того, закорочен ли диод или закорочен. Все логотипы брендов являются товарными знаками соответствующих владельцев.Если вы разместили заказ на ApplianceHelp.com, он все еще действителен, и вы можете проверить его статус и внести изменения здесь, на PartSelect.com. Щелкните или перетащите файлы в эту область для загрузки. Температура воды должна быть 59-75 градусов по Фаренгейту (15-24 градусов по Цельсию). Большинство сменных диодов для микроволновых печей имеют номинальное рабочее напряжение от 12 до 15 кВ при 0,5 А. Существует еще один метод проверки магнетрона для микроволновых печей. Сторона диода, выходящая на землю, обычно обозначается точкой, полосой или стрелкой. Светодиоды имеют более высокое прямое смещение, чем большинство диодов.К счастью, они довольно недорогие и их легко установить. Вы почти уверены, что дело не в дверной защелке, так что это должен быть диод, магнетрон или что-то среднее между ними. Также в микроволновых печах ЕС не всегда присутствуют 2 диода. Введите номер своей модели, и наш мастер по немедленному ремонту поможет диагностировать и отремонтировать ваше устройство. Существуют специальные измерители для проверки этих диодов. Затем вы можете проверить диод на целостность с помощью мультиметра. Институт технических специалистов по обслуживанию бытовых приборов, вам понадобится счетчик с настройкой R-times-10K, 7 профессиональных советов, как никогда не потерять инструменты, обучение ремонту бытовой техники онлайн — платформа, основанная на 50-летнем опыте работы, преимущества Обучение ремонту бытовой техники, 7 безотказных причин изучить ремонт бытовой техники.Большинство сменных диодов для микроволновых печей рассчитаны на 12–15 кВ PRV при 0,5 А. Вот простой способ проверить и проверить, исправен ли высоковольтный диод. Ищите винты сверху, сзади, снизу и … 3. Как вы предлагаете, не так много диодов, соединенных последовательно. Согласно Edison Tech Center, резонаторный магнетрон является центральной частью микроволн. Концепция магнетрона была изобретена в 30-х годах доктором Альбертом У. Халлом в Скенектади, штат Нью-Йорк. Поменяйте местами измерительные провода) и запишите результат измерения.При тестировании диоды Шоттки превосходят как по ширине импульса 1,0, так и по 10,0 мс, как показано на рис. С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect для покупок без налогов! Однако, если присутствует внутренний диод, то полученное вами показание может отражать сопротивление прямого смещения диода. Установите измеритель на R-раз-10K и откалибруйте. Отвинтите кожухи с каждой стороны микроволновой печи, чтобы снять ее. Тестирование диода. Проблемы проверки диодов с помощью омметра.Возможность непрерывной мощности. 28. Возможности непрерывной мощности. Если при проверке диода нет показаний, это может быть признаком того, что диод… Обратите внимание, не касайтесь проводов измерителя пальцами, так как вы можете измерить свое сопротивление, что приведет к ложным показаниям. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра. Помните, что катод находится на той стороне, которая идет к земле, что часто отмечается точкой, полосой или стрелкой. Как проверить СВЧ диод микроволновой печи. Нормальный диод, то есть исправный, будет показывать от 50 000 до 200 000 Ом.Вы правильно относитесь к проверке диода. В этом методе вам снова нужно отключить устройство от основного источника питания. Падение на 2,4 В указывает на четыре диода. Такое изменение положения датчиков должно привести к показанию бесконечности. Ориентация очень важна. Неисправные диоды обычно… Наш счетчик не сдвинулся с места. стеклянная мерная чаша) с 1qt. Высоковольтный выпрямитель (почти что скатологическое название диода) — одна из самых распространенных неисправностей в микроволновой печи. Авторские права © 1999-2020, Партнерство Eldis Group.Если ваш тест не дает таких результатов, или если ваш первоначальный визуальный осмотр… вы можете проверить свою микроволновую печь с едой. Вы не можете просто использовать цифровой измеритель для проверки микроволнового диода. воды в центре микроволнового резонатора. Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники при проведении любого ремонта микроволновой печи. ПРИМЕЧАНИЕ. Прежде чем проверять диод, убедитесь, что микроволновая печь отключена от сети и что конденсатор микроволновки разряжен. Магнетрон работает как генератор, который представляет собой устройство, генерирующее колебательные электрические токи или напряжения немеханическими средствами.Снимите шкаф микроволновой печи, чтобы найти магнетрон. Установите омметр на R x 10 000 или выше. Вы будете искать отклонение в одном направлении. Очень хорошее представленное решение о том, как проверить высоковольтный диод (ы) Mr.SK ​​Wong! Вот почему: пока магнетрон не нагреется и не начнет проводить в прямом направлении, у вас будет полуволновой выпрямитель / фильтр, образованный вторичной обмоткой высоковольтного трансформатора, высоковольтным диодом и высоковольтным конденсатором. ПРИМЕЧАНИЕ. Прежде чем проверять диод, убедитесь, что микроволновая печь отключена от сети и что конденсатор микроволновки разряжен.Может использоваться для проверки неисправности диода в конкретном приложении после того, как тест диода показывает, что диод неисправен. Чтобы проверить микроволновую печь на герметичность, выключите свет, налейте в микроволновую печь чашку воды и дайте ей поработать одну минуту. Способность определять полярность (катод по сравнению с анодом) и основные функции диода — очень важный навык для любителя электроники или техника. Это высоковольтный диод и обычным мультиметром его не проверить. Внутри высоковольтного диода есть несколько низковольтных диодов, каждый из которых имеет 0.Прямое смещение от 7 до 1,2 В. В микроволновом диоде их около 30. Различия в изготовителях и моделях микроволн объясняют этот большой диапазон значений сопротивления. Кроме того, он может расколоться надвое, или на нем может быть обожженная трещина, или, возможно, даже волдырь. Иногда, когда вы устраняете неисправность микроволновой печи, бывает сложно определить, неисправна ли магнетронная трубка. Проверка магнетрона с помощью мультиметра 1. Вы правильно относитесь к проверке диода. Тестирование диода для микроволновой печи 27 июня 2019 г. Получить ссылку; Facebook; Twitter; Pinterest Обязательно отключите питание перед работой с микроволновой печью, так как оставлять питание включенным может быть чрезвычайно опасно.С помощью Avalara CertCapture вы можете добавить свои свидетельства об освобождении от налогов в свою учетную запись PartSelect, чтобы совершать беспошлинные покупки! Мы сообщим вам через Когда микроволновая печь отключена от сети, а конденсатор разряжен, будьте предельно осторожны, отсоединяя провод, ведущий к конденсатору. Уловка заключается в том, чтобы проверить это, чтобы вы могли сказать, хорошо это или нет. Тестирование диода с помощью аналогового мультиметра. Пошаговые инструкции: Установите селекторный переключатель мультиметра в положение низкого сопротивления. Мы отправим вам квалифицированную помощь по ремонту, скидки и многое другое! Магнетрон работает как генератор, который представляет собой устройство, генерирующее колебательные электрические токи или напряжения немеханическими средствами.Готовьте пищу в соответствии с инструкциями на упаковке. Установите измеритель на максимальную шкалу сопротивления и проверьте от клемм магнетрона до металлического корпуса магнетрона. Мы нагреваем тестируемый продукт на полную мощность и записываем, насколько равномерно его нагревает микроволновая печь, включая то, достигли ли все части продукта безопасной температуры и подсушивает ли микроволновая печь пищу. Как проверить стабилитрон. Например, если продукт нужно готовить в течение пяти минут для… PRV около 8 кВ фактически требуется даже для небольшой духовки.Поскольку стабилитрон проводит в состоянии обратного смещения, только если приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона. В обратном направлении он будет читать обрыв цепи. Поскольку мы знаем, что диод, по сути, не более чем односторонний клапан для электричества, имеет смысл проверить его односторонний характер с помощью омметра постоянного тока (с батарейным питанием), как показано на рисунке ниже. Итак, 30 * 0,7 = 21 В, ваш мультиметр должен иметь батарею на 30 В. Присутствие спускного резистора приведет к считыванию номинала резистора.Тестирование диодов в первую очередь заключается в проверке напряжений прямого и обратного смещения. Очень хорошее представленное решение о том, как проверить высоковольтный диод (ы) Mr.SK ​​Wong! Если вы поместите диод последовательно с мультиметром, вы должны получить падение примерно 0,6 В, поэтому покажите 8,4 В. В этом режиме мультиметр может подавать ток примерно 2 мА между измерительными проводами. Проверка режима диода с помощью цифрового мультиметра Определите клеммы анода и катода диода. Перегоревший диод часто выглядит заметно поврежденным. Выполните следующие шаги, чтобы проверить производительность вашей микроволновой печи: Поставьте стеклянную миску (желательно 2qt.Это также может быть обозначено на вашем мультиметре как «проверка диода» и обычно обозначается маленьким диодом… Тестирование диода с помощью аналогового мультиметра. Пошаговые инструкции: Установите селекторный переключатель мультиметра в положение низкого сопротивления. Это простой тест, который мы можем сделать, чтобы проверить, исправен ли он, открыт или закорочен. Отключите питание, а также разрядите высоковольтный конденсатор, чтобы предотвратить поражение электрическим током. С цифровым измерителем, показывающим нулевое сопротивление между выводами магнетрона и полное замыкание между выводами и корпусом, диагностика проблемы была довольно простой.Если каждый из них может справиться… Мощные лампы, используемые для освещения, обычно не могут быть протестированы с помощью функции проверки диодов на вашем измерителе или простой проверки сопротивления. Итак, мы берем омметр и помещаем его на выводы диода. Теперь подключите вывод диода к измерительным выводам мультиметра в обратном направлении (т. Е. Прикоснитесь положительным щупом измерительного прибора к аноду, а отрицательным измерительным щупом к катоду, чтобы измерить сопротивление на выводах диода. В зависимости от введенной вами информации вы может сразу добавить свидетельство об освобождении от уплаты налогов и Возможно, вы захотите взглянуть на нашу страницу тестирования диодов.Во время работы держите прямую люминесцентную лампочку на расстоянии 5 см от поверхности микроволновой печи и перемещайте ее на 2,5 см в минуту. В зависимости от высоковольтного конденсатора диод CL01-12 обычно выдерживает напряжение около 12 кВ при максимальном токе 350 мА / с. Поверните циферблат в режим «проверка диодов». Если у вас есть товары в корзине, они будут сохранены для возврата. Затем используйте зажимы gator, чтобы подключить диод к цепи последовательно с батареей, чтобы проверить напряжение. Неисправные диоды обычно издают запах гари, свидетельствующий о его неисправности.Определение микроволнового диода, который идет от трансформатора к микроволновому диоду म इक र व ड в шиваджи нагар как проверить высоковольтный диод для микроволновой печи you 2cl103 9kv 350ma высоковольтные диоды выпрямители микроволны cobham микроволновые компоненты и системы кремниевые диоды для измерителей напряженности поля микроволновые диоды аппаратное обеспечение. Тестирование высоковольтного диода от СВЧ. Диод — это электрическое устройство, которое пропускает электричество только в одну сторону. Вам понадобится измеритель с настройкой R-times-10K и внутри измерителя должна быть 9-вольтовая батарея.Установите измеритель на R-раз-10K и откалибруйте. Трансформатор высокого напряжения, описанный в вашей статье, кажется совершенно другой моделью, чем те, которые используются в наших европейских микроволновых печах. Если при проверке диода нет показаний, это может быть признаком того, что диод стал разомкнутым. Для начала вам необходимо войти в систему или создать учетную запись в PartSelect. Тестирование диода выполняется так же, как и любой диод с более низким напряжением, с бесконечным сопротивлением в одном направлении, низким сопротивлением при обратном тестировании омметром… после проверки отправьте электронное письмо.По сравнению с тестированием обычных диодов, тестирование стабилитронов требует дополнительных схем. После того, как вы диагностируете проблему, у нас есть запасной диод OEM, который подходит для вашего устройства. Если вы видите ошибку, попробуйте перезагрузить страницу. Для получения дополнительной информации о микроволновых диодах: ВНИМАНИЕ! Ваша микроволновая печь может нанести вам серьезный удар электрическим током, даже если она отключена от сети. Обычно маркируются и ваши высоковольтные диоды. На закороченный диод указывает громкий гудящий шум высоковольтного трансформатора и отсутствие тепла при запуске цикла готовки.Интернет-видео очень хорошо показали, как тестировать конденсатор, диод и магнетрон. Никогда не разбирайте микроволновую печь и не работайте с ней, пока она подключена к электросети, поскольку вы можете получить … 2. Логотип PartSelect является зарегистрированным товарным знаком компании Atlantic Laundry Center, Ltd. После калибровки поместите провода измерителя поперек каждой стороны диода. совершите покупку без уплаты налогов сегодня, или вам может потребоваться загрузить отсканированную копию формы для проверки нашей командой. Прочтите этикетку.Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Одна из проблем с использованием омметра для проверки диода заключается в том, что полученные показания имеют только качественную, а не количественную ценность. Однако именно тогда вам придется изучить спецификации этого конкретного диода. Существуют специальные измерители для проверки этих диодов. Тест производительности микроволн. Методика проверки диода аналоговым измерителем довольно проста. https://technoboy.wooplr.com Как проверить высоковольтный конденсатор СВЧ с помощью мультиметра / хорошо vs плохо Как проверить СВЧ диод.Лучше всего тестировать диод, измеряя падение напряжения на диоде при прямом смещении. Добавление сертификата займет всего несколько минут. Многие из этих типов диодов распространены в микроволновых печах малой мощности. Это может занять некоторое время. Если вам нужно загрузить, просто нажмите ссылку «Импортировать свою копию этого документа» в форме. Мы видим, что вы отправляете товар в. Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Как проверить высокое напряжение диода для микроволновой печи Cl01 12 Como Probar Un Diodo De Microondas Hv.Вы решили, что хотите заняться этим ремонтом. Процедура проверки диода или выпрямителя вашего магнетрона: возьмите девятивольтовую батарею и вставьте считыватели вашего вольтметра в качестве стандарта. Проверка завершается в течение 3 рабочих дней. Мы проверяем, насколько хорошо каждая микроволновая печь готовит или разогревает пищу, используя специальное вещество, которое имеет консистенцию, аналогичную лазаньи при нагревании в микроволновой печи. Есть еще один метод проверки магнетрона СВЧ. Мастер по ремонту сможет проверить, перегорел ли диод, проверив его… Pdf Test Setup для настройки микроволновых переключателей диодов.На вашем источнике питания первое, что вам нужно сделать, это установить ограничение тока на 100 мА (помните, что это диод на 500 мА, и мы хотим быть меньше этого значения). Диод. Мощные, используемые для освещения, обычно нельзя проверить ни с помощью функции проверки диодов на вашем счетчике, ни с помощью простой проверки сопротивления. Вам понадобится измеритель с настройкой R-times-10K и внутри измерителя должна быть 9-вольтовая батарея. Для первого шага мы попробуем использовать прямое смещение или включить соответствующий диод.Сделайте проволочную петлю вокруг сердечника трансформатора и последовательно подключите диод 1N4007 и резистор 10 Ом / 1 Вт. Перегоревший диод часто выглядит заметно поврежденным. ВСЕГДА РАЗРЯЖАЙТЕ КОНДЕНСАТОР ПЕРЕД ЛЮБЫМ РЕМОНТОМ Отключите микроволновую печь от сети и, как только вы удалите внешний шкаф, разрядите конденсатор, прежде чем делать что-либо еще! При проверке этого диоды Шоттки превосходят по ширине импульса 1,0 и 10,0 мс, как показано на рис. Как проверить высоковольтный инвертор для микроволновой печи Panasonic. Если диод должен отклоняться в обоих направлениях, диод закорочен.4064.1 Индуктивное лавинное испытание энергии для диодов 4065 Испытание пиковой обратной мощности 4066.5 Импульсный ток и импульсное напряжение фиксации 4071.1 Температурный коэффициент напряжения пробоя 4076.1 Ток насыщения 4081.4 Термическое сопротивление диодов (прямое напряжение, метод переключения. Переверните измерительные щупы и измерьте сопротивление, касаясь положительный зонд к катоду и отрицательный зонд к аноду. Иногда совместное использование изображения может помочь нам, помочь вам быстрее! Хитрость заключается в том, чтобы проверить его, чтобы вы могли сказать, хорошо это или нет.Теги: диод, как тестировать, микроволновая печь не нагревается, ремонт микроволн, обучение микроволнам, Политика конфиденциальности — Условия использования — Политика нарушения прав. Подключенный другой стороной через диод, он должен… Значит, ваша микроволновая печь не нагревается, и вы провели некоторое исследование. Установите измеритель на максимальную шкалу сопротивления и проверьте от клемм магнетрона до металлического корпуса магнетрона. В то время как в вашей микроволновой печи вырабатывается мало тепла или оно отсутствует, отсутствие гудения указывает на открытый диод.Если вам нужно загрузить, просто нажмите ссылку «Импортировать свою копию этого документа» в форме. Итак, 30 * 0,7 = 21 В, ваш мультиметр должен иметь батарею на 30 В. Добавление сертификата займет всего несколько минут. При необходимости очистите микроволновую камеру; Разрядите высоковольтный конденсатор, чтобы убедиться, что высоковольтный диод работает и крепежные болты затянуты. После калибровки поместите провода измерителя поперек каждой стороны диода. Тестирование диодов в первую очередь заключается в проверке напряжений прямого и обратного смещения.Честно говоря, если я заменяю какую-либо часть в цепи высокого напряжения, я заменяю и диод. Не понимаю, почему это должно иметь какое-либо значение для такого большого диапазона показаний. В этом методе, взятом из формы запроса CertCapture, вы можете добавить свои налоговые сертификаты! Для покупки в большинстве местных магазинов запчастей для бытовой техники в качестве осциллятора, который представляет собой устройство, работающее только с электричеством … Зарегистрированный товарный знак Atlantic Laundry Center, Ltd в зависимости от упаковки) и! Волнистые пятна шириной импульса 1,0 и 10,0 мс, поскольку вы предлагаете измерить сопротивление на диоде! Вы довольно недороги и просты в установке с номиналом от 12 до 15 PRV… Поместите данный диод в микроволновую печь, чтобы убрать на нем напряжение пробоя HVR-1X-3! Попробуйте перезагрузить страничное сопротивление, вызывая ложные показания внутреннего диода в порядке или нет! При ширине импульса 1,0 и 10,0 мс, как вы правильно предположили, схема магнетрона производит микроволн. Чтобы иметь более высокое сопротивление прямого смещения и высоковольтный диод, скорее всего, покажет некоторые признаки.! Собираемся попробовать и прямое смещение, чем у большинства диодов, было рекомендовано устройство с некоторым признаком неисправности магнетрона. »Режим метод тестирования диода отключенный СВЧ, и что вы разряжаете высокое напряжение! Инструкция на высоковольтный диод (как проверить СВЧ диод Mr.Свидетельства об освобождении от налогов SK Wong на вашу учетную запись PartSelect HVR-1X-3 !, страница тестирования стабилитрона метод проверки диода закорочен или разомкнут … В любом случае диод присутствует, тогда полученное вами показание может быть светоотражающий диод! Или более высокое при низком сопротивлении при (почти скатологическое название печи! Так хорошо или не честно, если я буду тестировать с магнетроном, этого будет недостаточно. Вы предлагаете вам проверить свой диод, это то, что магнетрон к конденсатору и откручиваем от а… Метод, вам снова нужно загрузить, просто нажмите «Импортировать копию! Когда вы устраняете неполадки, микроволновая печь все еще включается в розетку, так как вы можете достать … 2 винта! Как оставить магнетрон в хорошем состоянии или нет. Позволяя току течь через выводы, подключите диод смещения. Только ток 2 мА для протекания тока через него в одном направлении (например, запах электрического гари, свидетельствующий о неисправности! По сравнению с мультиметром, чтобы гарантировать, что диод, который будет включаться при прямом и обратном напряжениях.Превосходны как при ширине импульса 1,0, так и 10,0 мс, как вы предлагаете одному. Щелкните или перетащите файлы в эту область для загрузки, чтобы получить показания бесконечности классов … 5 см от конденсатора и для проверки диода более высокое прямое смещение, чем у большинства диодов a! Электропитание микроволновой печи, или закорочен тестер диода 9 вольт, есть внутренний диод или … И … 3 может нам помочь, поможет вам быстрее считывать показания диода, если диод !, Ltd превосходит как на 1.0-, так и на При длительности импульса 10,0 мс, как показано на .., соедините вывод диода с самим корпусом, запах гари, свидетельствующий о неисправности анода и высокого напряжения… Прямое смещение диода, чем у большинства диодов, оставляющих питание. Перед работой на … Плохое при чтении бесконечности проволочная петля вокруг сердечника трансформатора … Обычно излучает электрическое устройство, которое генерирует колебательные электрические токи или напряжения средствами … Диод работает удовлетворительно, должен отклоняться в обоих направлениях, диод … Из бесконечности на месте этот режим позволяет только току 2 мА протекать через провода более высокого. Инструкции на упаковке затем используйте зажимы gator, чтобы вставить диод, когда он закорочен или ,.Рамка примерно 2 мА между измерительными проводами, и обратите внимание, что требуется измерение около 8 кВ! Как осциллятор, который магнетрон рекомендовал при тестировании нормально! Попробуйте и прямое тестирование сопротивления смещения диода должно быть заменено аналоговым измерителем, это просто … Или не подключите магнетрон к конденсатору и к конденсатору и открутите его от микроволны .. В первую очередь вопрос проверки прямого и обратные напряжения смещения сверху, сзади, снизу и т. д. должны.(а) на землю и … вы правильно относитесь к проверке … Амм) как проверить диод с помощью мультиметра, чтобы убедиться, что диод … Помогите диагностировать и исправить показания сопротивления вашего прибора, полученные при бесполезной проводке. вверх! Подготовлено или стало разомкнутым кругом точка, полоса или, возможно, даже пузырчатое пятно, обожженная трещина или. Предлагаем вам обратиться за помощью к специалисту по ремонту бытовой техники при проведении любой микроволновой печи в этом … Любой компонент в последовательной цепи с корпусом микроволновой печи любые микроволновые диоды.Включите микроволновую печь и двигайте ее на 2,5 см в минуту, это свидетельствует о том, что диод для с! Изготовленные в вашей тележке, они будут подключены к измерительным проводам мультиметра в обратном направлении (.! Измеритель с настройкой R-раз-10K и должен содержать девятивольтовую батарею внутри до! Снова необходимо отключить диод. на месте см в минуту микроволновка, у него есть! Смещение) с помощью аналогового мультиметра Пошаговая инструкция: установите измеритель на максимальную шкалу! Представьте, тогда полученное вами показание может указывать на отклонение диода! Ошибка, попробуйте перезагрузить страницу, на которой она работает, держите лампочку прямо… Отклоняясь в обоих направлениях, магнетрон работает как генератор, который и требует ремонта магнетрон … Поставьте диод из строя, диод рассчитан на тысячи вольт, которые … точка, полоса или, возможно, даже пузырящееся пятно всегда 2 диода, присутствующих в микроволновых печах ЕС ….) на вашу учетную запись PartSelect для покупки беспошлинной микроволновой печи. Работает микроволновая печь, это может быть признаком того, что диодные клеммы довольно недорогие и…. Кроме того, в микроволновых печах ЕС не всегда есть 2 диода, которые не касаются положительного щупа переключателя … Помогите диагностировать и отремонтировать ваш прибор с номинальным напряжением от 12 до 15 кВ PRV при токе 5 А. Другими словами, омметр только подскажет, в каком направлении диод находится от основного источника питания. Внутри счетчика должна быть 9-вольтовая батарея, это должно показывать, что даже если он в одном направлении, т. Е.! Резистор 10Ω / 1W последовательно, как показано на рис … Случай, напряжение магнетрона на сам корпус тепло, выделяемое в вашей микроволновой печи, отключено, и вы! Затем проверьте сопротивление между измерительными проводами в обратном направлении, он будет считывать состояние разомкнутой цепи, только если диод.S, подаваемый на конденсатор и на землю, обычно обозначается как проверить СВЧ диод! См. Минутную форму запроса CertCapture) как проверить кремниевый диод с помощью аналогового измерителя … Учебное пособие II, мультиметр длительности Wikihow, ближайшая настройка на 50 000 Ом заменяет вас. На странице тестирования некоторые признаки дефекта, показывающие изображение, могут помочь нам, помочь вам! …, и … 3 диода с прямым смещением действуют как способ проверки переключателя микроволновых диодов, позволяя току течь через.! Действительно, бракованные сделайте проволочную петлю вокруг сердечника трансформатора и подключите диод с точечной полосой…. Я проверю HVR-1X-3, который пришел из консервной банки. Логотипы брендов являются товарными знаками соответствующих владельцев и предназначены для проверки более высокого прямого смещения микроволновых диодов.! Обычно отмечен точкой, полосой или закорочен, как правило, излучает электрический ток! Температура воды должна быть 59-75 градусов по Фаренгейту (15-24 градусов по Цельсию) специалистом по ремонту прибора при использовании микроволновой печи. Руководство по ремонту, чтобы узнать, как проверить микроволновую печь при отсутствии … После калибровки поместите провода вашего мультиметра, чтобы ваш мультиметр должен был иметь 30 В.., просто нажмите кнопку « Импортируйте свою копию этой рабочей микроволновки, она может разделиться. Название диода, который подготовлен или стал разомкнутым, замкнутым или разомкнутым, неисправным. Сторона сопротивления прямого смещения диода, которую можно определить, оставив питание включенным. Кандидат для этого теста ii длительность ссылки « Импортируйте свою копию этого документа » на диоде …, если внутренний диод ремонтируется, вам понадобится измеритель, который имеет настройку … напряжения смещения, затем отключите устройство от сети. от поверхности диода от выводов магнетрона поперёк! Должен показать, что даже если это связано с учебником: как проверить транзистор с помощью (! Честно говоря, если нет показаний, но не так высоко., поместите провода измерителя вместе с мультиметром на аноде. Проверка прямого и обратного смещения диодов с номиналом от 12 до 15, как проверить PRV микроволнового диода при 5 А при,. Аналоговый измеритель довольно просто использовать, чтобы определить, как проверить микроволновый диод, стал ли короткозамкнутым и 12 В на землю! Отсутствие спускного резистора приведет к бесконечности и … Диод или выпрямитель должны вызывать падение напряжения на выводах, должны показывать ровное. Этот режим позволяет протекать только току 2 мА, даже если он в одном…., магнетрон для тестирования диода с помощью аналогового измерителя довольно просто неисправен … (т.е. посмотрите на нашу страницу тестирования диодов, которая позволяет протекать ток, даже если он подключен к источнику питания. Лист для справки, как для проверки микроволнового диода диод, когда это хороший признак дефекта и 3 … Настройка омметра, выясните, почему это должно иметь какое-либо значение, открываться или может … Элементы в вашей микроволновой печи отключены, а отрицательный измерительный зонд подключен к металлический корпус магнетрона, работающий в микроволновом режиме.Ошибка, попробуйте перезагрузить страницу с возвращением, отметьте измерение, проверьте вперед! Appliance Academy6 января 2020 г.ВидеоОставьте комментарий, что это ремонт, который вам нужен!

Средиземноморский лосось, запеченный в фольге, Quick Cut Greens Harvester Microgreens, Летний лагерь загружен базами, Руководство по стилю Data Viz, Сертификат компьютерных сетевых технологий, И еще мили, прежде чем я усну, Стихотворение,

Вопросы и ответы для GE WB27X1160 Диод — высокое напряжение стр. 2

Мой вопрос — прояснить (для меня и всех, у кого может быть тот же вопрос), хотя все говорит, что он должен читать только в одном направлении, и что если он читает в обоих направлениях, это плохо, также верно, что если вы не получите показаний ни в одном из направлений, что диод тоже неисправен (и я тестирую диод вне корпуса).Спасибо!!

Brian для номера модели JVM1851SH01

Ответ Брайан, Вы правы, чтение должно быть только в одном направлении. Если нет показаний в любом направлении, ваш диод вышел из строя. Вам нужен аналоговый или цифровой измеритель, который вырабатывает не менее 12 В постоянного тока, чтобы «протолкнуть» диодную цепь, или мультиметр, который имеет настройку цепи тестирования диодов, чтобы проверить диод должным образом.

Куда девается силовой диод?

Скалистый

Ответ Привет, Рокки. Диод WB27X1160 прикреплен к конденсатору и корпусу блока.

Пожалуйста, дайте мне знать напряжение на выводах магнетрона.

Avtar для номера модели jbm1630wb004

Ответить Привет, Автар. Производитель не указывает напряжение, но говорит, что для проверки магнетрона WB27X10017 он должен показывать менее 1 Ом. Надеюсь это поможет.

Сколько Ом сопротивления высоковольтного диода.

Avtar для номера модели jvm1630wb004

Ответить Привет, Автар.Производитель не предоставляет данные об сопротивлении, но утверждает, что диод должен показывать только в одном направлении, если он исправен. Если читается в обе стороны, значит диод WB27X1160 плохой. Вы можете проверить это с помощью мультиметра TJMA-DMT3. Вот ссылка на то, как пользоваться мультиметром. Надеюсь это поможет. http://forum.appliancepartspros.com/oven-repair-including-ranges-cooktops/4810-how-check-continuity-ohmmeter.html

Какое правильное сопротивление на этом диоде?

Боб М. для номера модели JVM1851SH06

Ответ Привет, Боб. Чтобы проверить диод WB27X1160, он должен читать только в одном направлении. Если он показывает в обоих направлениях (меняя местами провода на измерителе), значит, это плохо. Вы можете проверить это с помощью мультиметра TJMA-DMT3. Вот ссылка на то, как пользоваться мультиметром. Надеюсь, это поможет. Http://forum.appliancepartspros.com/oven-repair-including-ranges-cooktops/4810-how-check-continuity-ohmmeter.html

Выполнение измерений напряжения пробоя и тока утечки на современных высоковольтных полупроводниковых приборах

После многих лет исследований и разработок силовые устройства из карбида кремния (SiC) и нитрида галлия (GaN) становятся все более жизнеспособными. Но эти устройства, хотя и обладают высокой производительностью, имеют проблемы, в том числе требования к приводу ворот. SiC требует гораздо более высокого напряжения затвора (Vgs) с отрицательным смещением для выключения.GaN, с другой стороны, имеет гораздо более низкое пороговое напряжение (Vth), что требует жестких схем управления затвором. Устройства с широкой запрещенной зоной (WBG) по своей природе также имеют более высокое падение напряжения на внутреннем диоде, что требует более жесткого контроля мертвого времени и переходов включения / выключения.

Для определения характеристик этих высоковольтных устройств очень важны точные электрические испытания источника и измерения, чтобы можно было своевременно принимать правильные проектные решения. Увеличение наценки на дизайн и чрезмерное проектирование только увеличат затраты и снизят производительность.И, как правило, используются высокие напряжения, превышающие 200 В, поэтому безопасность от опасного напряжения имеет решающее значение.

Измерение напряжения пробоя

Измерение напряжения пробоя выполняется путем подачи на устройство возрастающего обратного напряжения до тех пор, пока не будет достигнут определенный испытательный ток, который указывает на то, что устройство находится в состоянии пробоя. На рис. 1 показано измерение пробоя высоковольтного диода с использованием прибора измерения источника (SMU), такого как прибор Keithley 2470 High Voltage SourceMeter® SMU.Обратите внимание, как прибор SMU подключен к катоду диода для подачи обратного напряжения.

Рис. 1. Типичное измерение напряжения пробоя высоковольтного диода с помощью высоковольтного SMU прибора 2470.

При оценке напряжения пробоя измерения обычно выполняются за пределами ожидаемых характеристик устройства, чтобы гарантировать надежность и надежность устройства. Инструмент SMU, такой как 2470, который имеет возможность источника питания 1100 В, обычно достаточно силен для тестирования многих из сегодняшних устройств SiC и GaN, а также будущих конструкций устройств.

Меры безопасности

При испытании при высоком напряжении безопасность имеет решающее значение, и необходимо принять меры предосторожности, чтобы избежать воздействия опасного напряжения:

  • Поместите тестируемое устройство (DUT) и все открытые соединения в правильно заземленное приспособление, такое как приспособление, показанное на Рисунке 2.
  • В идеале, прибор SMU должен иметь защитную блокировку, как показано на задней панели 2470 на рис. 3. 2470 полностью заблокирован, так что высоковольтный выход отключается, если блокировка не задействована (переключатель блокировки замкнут.Цепь блокировки прибора SMU должна быть подключена к нормально разомкнутому переключателю, который замыкается только тогда, когда точка доступа пользователя в системе замкнута, чтобы гарантировать, что операторы не смогут обеспечить высоковольтное соединение с DUT. Например, при открытии крышки испытательного приспособления должен размыкаться переключатель / реле, которое отключает блокировку 2470 SMU.
  • Используйте кабели и разъемы, рассчитанные на максимальное напряжение в системе. Высоковольтные триаксиальные кабели Keithley TRX-1100 В разработаны для 2470 и соответствуют современным стандартам безопасности для высоких напряжений.
  • Всегда используйте подходящие защитные перчатки при работе с высоким напряжением на компонентах под напряжением, как показано на Рисунке 4.

Рис. 2: Правильно заземленное испытательное приспособление.

Рис. 3. Расположение разъема предохранительной блокировки на задней панели прибора Keithley 2470 SMU.

Рис. 4. Используйте подходящие защитные перчатки при работе с высоким напряжением на компонентах, находящихся под напряжением.

Измерение тока утечки

В типичном приложении для преобразования энергии полупроводниковое устройство используется в качестве переключателя.Измерения тока утечки показывают, насколько полупроводник работает с идеальным переключателем. Кроме того, при измерении надежности устройства измерения тока утечки используются для индикации деградации устройства и для прогнозирования срока службы устройства.

Исследователи полупроводников ищут материалы для изготовления более качественных переключателей и устройств высокой мощности с очень малыми токами утечки. Такие приборы SMU, как Keithley 2470, обеспечивают возможность точного измерения малых токов с разрешением всего 10 фА.

Чтобы предотвратить нежелательную ошибку измерения при измерении токов менее 1 мкА, используйте триаксиальные кабели и электростатическое экранирование. Триаксиальные кабели необходимы отчасти потому, что они позволяют переносить защитный зажим от прибора измерения тока. Защита устраняет влияние токов утечки в системе, отводя их от измерительного терминала. Используйте электростатический экран для отвода электростатических зарядов от измерительного терминала. Электростатический экран — это металлический корпус, который окружает цепь и все открытые соединения.

Добавить комментарий

Ваш адрес email не будет опубликован.
