Как своими руками правильно провести электричество в бане
Провести электричество в бане довольно сложно, поскольку необходимо тщательно соблюдать все правила безопасности, иначе попадание влаги на провода может обернуться бедой. Для таких помещений, как баня, специалистами были разработаны специальные правила электрификации. Их нужно досконально соблюдать при проведении электричества в помещение. При нарушении правил установки электрооборудования могут возникнуть серьезные проблемы, вплоть до пожара или несчастного случая.
Что касается того, как провести электричество в бане, то основные правила электропроводки касаются фурнитуры, которая должна быть вынесена за пределы помещений с сильной влажностью и большим количеством испарений. То есть, розетки должны быть расположены только в комнате отдыха либо в предбаннике. Нельзя размешать их на мойке либо в парилке. Особое внимание нужно обратить на качество плафонов. Безусловно, ни одна комната в бане не должна оставаться без освещения, но светильники нужно установить с максимальным уровнем герметичности.
Для чего в бане электричество?
Современная баня на электричестве представляет собой не просто парилку с парой светильников, а довольно сложную систему. Соответственно, подобные помещения требуют очень качественного обеспечения электричеством. А, учитывая то, что речь идет о повышенной влажности, все должно быть еще и предельно безопасным.
Помимо осветительных приборов в бане можно встретить электрокаменки, теплые полы на электрическом подогреве, инфракрасные обогревающие устройства, фены, чайники, холодильники для пива и других напитков, а также телевизоры. И это касается только самых простых бань. Если помещение будет оборудовано бассейном, для его подсветки тоже понадобится специальное оборудование. Некоторые умудряются установить в бане даже СПА-комплекс, а это тоже расходы электроэнергии. Более того, баня может быть оборудована душевой с электрическим водонагревателем, а также стиральной машиной и тепловой пушкой, которая вытесняет из помещения лишнюю влагу. Все это требует качественного и бесперебойного электропитания.
Если проводка будет проведена с нарушением всех правил, это может стать причиной короткого замыкания, что приведет к пожару. Кроме того, неполадки с электричеством негативно сказываются на работе приборов, ремонт которых может обойтись очень дорого.
Стоит ли заниматься электропроводкой самостоятельно?
Провести электричество в баню своими руками вполне реально, но в данном случае необходимы определенные навыки и умения работы с электричеством. Проще всего будет протянуть кабель из дома.
Что касается того, как провести электричество из дома в баню, то если жилое здание находится недалеко, лучше это сделать по воздуху, поэтому нужно выбирать хороший и надежный кабель, который выдержит сложные погодные условия и не порвется во время ветра. А как провести электричество в баню по воздуху? Если провода будут проходить на улице, их желательно защитить специальным пластиковым чехлом. Это не даст возможности влаге касаться самого кабеля.
Работать над электропроводкой для бани самостоятельно можно только при условии выполнений всех требований безопасности.
Если особых навыков в этом деле нет, лучше пригласить специалиста. Он сможет правильно оценить все риски и расположить проводку и розетки по безопасной схеме. Примерный план размещения электроприборов и источников их питания можно попытаться разработать самостоятельно. Однако схема электричества в бане должна быть одобрена профессионалом. В случае обнаружения недочета опытный мастер подскажет, куда лучше перенести ту или иную розетку.
Наименьшее количество электричества должно быть в парной.
Для этого помещения запрещены штепсельные розетки и различные электроприборы. Все дополнительные устройства лучше сразу перенести в зону отдыха, где риск проникновения влаги минимален, разве что, кто-нибудь опрокинет бокал с пивом.
Провести электричество в баню своими руками осложняется еще и тем, что в данном случае нужно точно высчитать необходимое напряжение, чтобы не провоцировать ситуации с недостатком мощности. Если свет будет проведен из дома, нужно распределить все так, чтобы жилое помещение не оставалось без электричества.
Подобные расчеты может провести только опытный профессионал. От этого зависит и выбор кабеля.
Правила проведения электричества в баню
Электроэнергия должна подаваться в баню через главный распределительный щиток по отдельной линии передачи. У помещения должен быть собственный контур заземления.
При распределении схемы электропроводки необходимо учесть тот факт, что кабель нужно прокладывать в наиболее безопасных и наименее заметных местах. Расстояние от батареи либо водосточной трубы должно составлять не менее полутора метров. Углы помещения, двери и проходы являются неподходящим местом для электрического кабеля.
Щиток, коробку распределителя и общий выключатель необходимо расположить в зоне отдыха либо в предбаннике, то есть в наиболее удаленном от влаги месте. Что касается того, каким кабелем провести электричество в баню, то желательно выбирать медный, покрытый специальной противопожарной оболочкой. Его срок эксплуатации и качество значительно выше, чем у аналогов из других металлов.
Чтобы провести провода сквозь стену, необходимо сделать отверстие, в которое после монтируется стельная труба. Это позволит избежать контакта проводов с деревом. Остальная часть проводки должна быть защищена гофрированной трубкой. Преимуществом такого варианта является то, что пластиковая защита не горит, а лишь плавится, это является хорошей профилактикой возгорания.
В деревянной бане нельзя делать скрытую проводку. Все кабели должны быть открыты, а не спрятаны в стене. Лучше всего прокладывать электропроводку через чердачное помещение. Соединение проводов допускается исключительно клемное. Кабель должен быть цельным. Запрещается скручивать отдельные куски проводов.
Главное – безопасность
При работе над электропроводкой для бани важнейшим требованием является соблюдение всех правил безопасности. При выборе кабеля и оборудования ни в коем случае нельзя экономить и приобретать дешевую, но низкокачественную продукцию. Необходимо учесть, что плохие провода не только провоцируют пожары, но и могут очень быстро прийти в негодность.
В парной не должно быть никаких электрических приборов. Исключением является только освещение. При этом очень важно внимательно выбирать светильники. Чаще всего они изготовлены из металлического корпуса и оснащены стеклянным плафоном. Подобные устройства полностью герметичны и не боятся высокой влажности и перепадов температуры.
Стоит заметить, что в тех случаях, когда провести электричество в баню не получается, можно прибрести специальные герметичные светильники, работающие от батареек. Существуют варианты с заряжающимся аккумулятором. Они довольно удобны и являются хорошим решением для обеспечения света в бане без электричества.
Для обеспечения бани электроэнергией, необходимо подключение к трансформатору на 220 В, который обязательно должен быть расположен в сухом месте.
Не стоит забывать о том, что в парилке и моечной не должно быть розеток. Сюда допускается проводить напряжение в 12 В. Все оборудование, в том числе и стиральная машинка, должны быть вынесены за пределы влажной зоны.
Вокруг помещения должен быть расположен контур заземления.
Кабель для электропроводки в баню
Очень часто даже профессиональные электрики совершают массу ошибок при выборе кабеля для проводки электричества в баню. Для парилки и других помещений с повышенной влажностью необходимо выбирать термостойкие провода, которые спокойно выдерживают повышение температуры до 180 0С. Чаще всего специалисты располагают приборы освещения в парилке ближе к полу. Так можно избежать их чрезмерного перегрева, потому что основанное тепло поднимается к потолку. Более того, такой подход позволяет сделать помещение очень интересным с точки зрения дизайна и даже немного таинственным.
Необходимо учесть и тот факт, что электрическая проводка имеет ограниченный срок годности. Если в бане были установлены алюминиевые провода, их необходимо заменить через 15 лет использования. Медный кабель придется менять через 20 лет.
Владельцы бани должны понимать, что электричество и большая влажность несовместимы.
По этой причине при посещении бани необходимо учитывать все правила пользования электрическими приборами. Кроме того, все оборудование должно проходить проверку квалифицированными специалистами 1 раз в 4 года.
пошаговая инструкция, как провести электричество, монтаж и схема подключения, как правильно сделать
Электропроводка в бане должна выдерживать длительное воздействие высокой температуры и влажности. Это учитывается на стадии проектирования, так как согласно требованиям пункта 1.1.13 ПУЭ 7 бани и сауны относятся к особо опасным помещениям в отношении поражения электрическим током.
Для питания водонагревательного котла или электрической печи применяются соответствующие коммутационные аппараты. Нагревательные приборы будут находиться в помещении с большим количеством деревянных конструкций.
Эту статью можно использовать как пошаговое руководство к организации электрики в бане своими руками. Кроме того, представленная информация позволит самостоятельно контролировать правильность действий наёмных работников и специализированных организаций.
Содержание:
1. Основные особенности и проблемы проводки в бане
2. Как проложить проводку
3. Прокладка и крепление кабелей
4. Установка коробок, розеток и выключателей
5. Схема электрощита — что важно учесть и установить
6. Заключение
Основные особенности и проблемы проводки в бане
Согласно требованиям пункта 1.1.21 ПУЭ обеспечивают стойкость или защиту электроустановок от влияния окружающей среды. Как упоминалось, правила относят баню или сауну к помещениям с повышенной опасностью поражения электротоком.
Рисунок 1. Парилка, общий видПункт 703.51.2 ГОСТ Р 50571.12-96 требует разделения помещения сауны или бани на четыре зоны в зависимости от температуры окружающей среды.
Рисунок 2. Разделение помещения на зоныНа рисунке 2 показано разделение помещения на зоны. Зона №1 предназначена для электрических печей. Для оборудования, установленного в зоне №2, требования по теплостойкости отсутствуют.
Электрическое оборудование, установленное в зоне №3, должно выдерживать нагрев до 125 °С. Для изоляции проводов или кабелей в этой зоне тоже существуют требования по допустимой температуре — не менее 170 °С.
Для изоляции электропроводки в зоне №4 требование по минимально допустимой температуре составляет не менее 170°С. Кроме того, в этой зоне допускается только установка устройств для управления электронагревательными приборами.
Электрическая проводка не должна быть проложена в трубах или иметь металлическую оболочку.
Согласно пункту 703.53 ГОСТ Р 50571.12-96 в саунах не размещаются штепсельные розетки. Ещё по требованиям этого пункта не разрешается устанавливать в сауне другую аппаратуру кроме той, что уже встроена в электрические нагреватели.
При достижении в зоне №4 температуры выше 140 °С подача напряжения на электрический нагреватель должна быть прекращена установленным в помещении ограничителем температуры.
Рисунок 3.
Пример ограничителя температурыВысокая температура и влажность в парной и в моечном отделении вызывают быстрое старение изоляции как электропроводки, так и самих нагревательных приборов. При этом на металлических частях таких приборов может появиться повышенный потенциал вследствие пробоя изоляции на корпус.
Рисунок 4. Плакат, показывающий опасность поражения токомДля срабатывания защиты этого недостаточно, но для человека такое напряжение опасно. Если прикасаться к оборудованию с повреждённой изоляцией мокрыми руками и одновременно находиться на заземлённом полу, есть риск получить поражение электрическим током.
Поэтому для обеспечения безопасности в таких случаях применяют систему уравнивания потенциалов. Она может состоять только из основной или включать дополнительную систему. Причём согласно требованиям пункта 7.1.88 ПУЭ организовывать дополнительную систему уравнивания потенциалов, если нет основной, нельзя.
Рисунок 5. ПУЭ п. 7.1.88Применение системы местного уравнивания потенциалов, не имеющих соединения с землёй, не допускается согласно требованию пункта 703.
471.2 ГОСТ Р 50571.12-96.
В системе уравнивания потенциалов все металлические части соединяются отдельными проводниками. Эти проводники, в свою очередь, соединяются с шиной, установленной в коробке уравнивания потенциалов.
Рисунок 6. ДСУПК этой шине подключается проводник, соединяющий её с РЕ — шиной во вводном распределительном устройстве. К ней же обязательно подключается заземление.
Что касается степени защиты оборудования бане, оно должно иметь класс защиты IP 55 или выше.
Где расположить выключатели и распредкоробки
Ответ на этот вопрос — в пункте 7.1.52 ПУЭ.
Рисунок 7. Пункт 7.1.52 ПУЭЭлектропроводку нужно организовать так, чтобы избежать размещения выключателей и распределительных коробок внутри парилок, санузлов и т. п. Рассматривая варианты распределительных коробок, остановите выбор на герметичных моделях.
Рисунок 8. Пример размещения электропроводки в предбанникеРазобравшись, в каких помещениях нельзя устанавливать выключатели, рассмотрим, где можно их размещать.
Согласно требованиям пункта 6.5.13 ПУЭ рекомендуется ставить выключатели вне помещений с неблагоприятными условиями среды. При этом наименьшее расстояние от выключателей и от других частей электрических приборов и розеток не может быть меньше 0,5 м до газопроводов (ПУЭ пункт 7.1.50).
Пункт 7.1.51 ПУЭ рекомендует размещать выключатели на высоте 1 м на стене со стороны дверных ручек. Также они могут быть установлены под потолком, если управляются шнуром.
Какой кабель или провод использовать для монтажа в предбаннике и в самой парилке
Для организации электрической проводки в парилке потребуется применение провода или кабеля, изоляция которого выдерживает температуру не менее 170°С. Для этого используют провода и кабели следующих марок:
- Провода гибкие медные многопроволочные: РКГМ, ПРКА, ПВКВ, ПРКС.
- Монтажный провод медный многопроволочный ПМТК.
- Термостойкий кабель с жилами из лужёных медных проволок с изоляцией из фторэтиленпропилена OLFLEX HEAT 205.
В предбаннике и в остальных помещениях тоже можно использовать вышеописанные кабели и провода. Однако стоит остановить выбор на медном кабеле марки ВВГнг-LS, имеющем максимальную рабочую температуру окружающей среды до 50 °С, или на схожих по характеристикам проводах или кабелях.
Рисунок 10. Кабель ВВГнг-LSУ применения алюминиевых проводов и кабелей для бани или сауны следующие недостатки: высокая опасность перелома на местах изгиба, быстрое окисление на воздухе, а значит, увеличение переходного сопротивления в месте контакта, и низкая в сравнении с медными проводами и кабелями удельная электропроводность.
Рисунок 11. Разрушение изоляции алюминиевого проводаРисунок 12.Для организации проводки в бане и парилке нельзя использовать провода ПУНП, ПУГНП, АПУНП. Они до сих пор выпускаются по ТУ 16.К13-020-93. Это документ допускает производить такой провод, у которого сечение жил на треть меньше указанного в технических характеристиках.
Провод ПУНПКроме того, согласно этим ТУ допускается производить провод с недостаточной толщиной изоляции (менее требуемой действующим ГОСТ 23286-78). По статистике более половины случаев возгорания приходится на неисправности электропроводки. Такой провод может не соответствовать требованиям стандартов по сечению жил и толщине изоляции.
Какие должны быть светильники и лампы в парилке
К светильникам для бани или сауны предъявляются более высокие требования, чем к устанавливаемым в других помещениях. Они должны обеспечивать безопасность, быть долговечными, не портить внешний вид помещения.

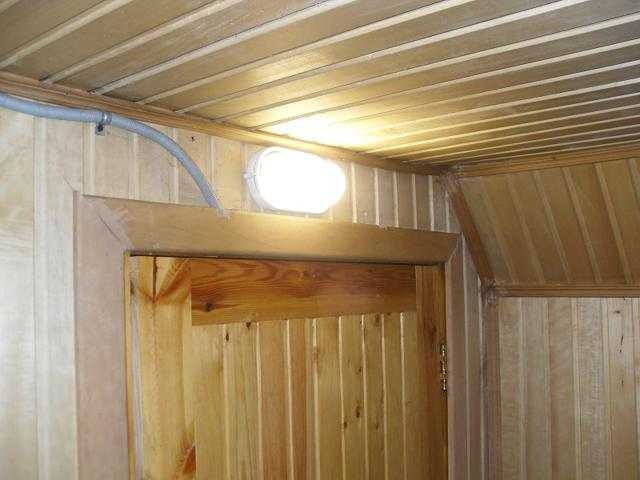

Рисунок 13. Пример светильника для парнойСветильники в парилке должны иметь степень защиты не меньше IP 54, быть устойчивыми к высокой, доходящей до 200 °С температуре. Кроме того, они должны выдерживать механические воздействия, не подвергаться коррозии.
В душевой температура не поднимается до таких значений, как в парилке. Это снижает требования к светильникам, однако там высокая влажность и риск попадания воды.
Требования для светильников в предбаннике ещё ниже. Здесь нет высоких температур, как в парилке, и отсутствует высокая влажность. Для таких помещений подойдёт светильник с любой степенью защиты.
Источники света в зависимости от помещения тоже могут различаться. Для парилки, где температура достигает 150 °С, оптимально применение обычной лампы накаливания или галогенной.
Другие лампы, к примеру, светодиодные или люминесцентные, в такой среде нормально не работают. Люминесцентная лампа в условиях высокой температуры не будет светить так ярко, как при комнатной температуре, а светодиодные источники света могут совсем не функционировать.
Однако при применении любого светильника, даже самого защищённого, остаётся опасность поражения током. Пусть такая вероятность стремится к нулю, но всё равно что-то может пойти не так. Есть такой «закон Мерфи», или по-нашему — «закон подлости». Если что-то может пойти не так, то оно обязательно пойдёт не так!
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Есть ещё один вид светильников, о котором я пока не упоминал. Это оптоволоконные. В них источник света безопасно размещается в сухом помещении, а свет передаётся в другие комнаты через оптоволокно.
Рисунок 14. Принцип работы оптоволоконного светильникаПри таком способе освещения нет необходимости тянуть проводку в парилку или в другие помещения.
Рисунок 15. Пример оптоволоконного светильника для парнойПоскольку тема выбора светильников и источников света очень важна и обширна, чтобы её полностью осветить, потребуется ещё одна статья. Могу порекомендовать статью, где эта тема подробно описана и полностью раскрыта.
к содержанию ↑Как проложить проводку
Определившись с выбором кабелей, светильников и источников света, можно перейти к следующему этапу пошаговой инструкции выполнения электропроводки в бане своими руками. Разберёмся, как организуется питание потребителей электроэнергии.
Электропроводка по способу прокладывания может быть открытой или скрытой.
В пункте 7.1.40 ПУЭ допускаются оба вида прокладывания, однако предпочтительным остаётся скрытый. Правила не допускают применение электропроводки, проложенной в металлических трубах или рукавах.
Достоинство электропроводки скрытого типа в том, что она не будет мешать дизайнерским решениям оформления интерьера. Ещё одно преимущество — исключение риска случайного прикосновения к открытым частям, находящимся под напряжением.
Рисунок 17. Скрытая проводкаОднако и недостатков при таком способе хватает:
- Во-первых, если произойдёт обрыв проводки или пропадёт контакт, поиск повреждения потребует значительных затрат времени, сил и средств.
- Во-вторых, чтобы проложить проводку, необходимо заранее подготовить план, разметить и выполнить штробление каналов. Это трудно сделать без соответствующего оборудования и опыта работы.
- В-третьих, сечение проводов или кабелей для организации скрытой проводки больше, чем для открытой.
Из последнего пункта следует, что для проводки, выполненной открытым способом, потребуются кабели и провода меньшего сечения. Также значительно упрощается поиск повреждения.
Рисунок 18. Открытая проводка в ретростилеКонечно, у открытой проводки есть недостатки. Она может просто не сочетаться с интерьером и постоянно привлекать к себе внимание.
Составляем план
Электрика в бане организуется по плану. При этом определяются с количеством и расположением электрических приборов во всех помещениях и продумывают, как устроить освещение.
Перед тем как составлять план разводки электропроводки, нужно определиться с напряжением питающей сети освещения в бане. Применяя понижающий трансформатор, можно организовать освещение парилки напряжением 12 или 36 В. Это снизит риск поражения электротоком.
Рисунок 19. Простой план проводки в банеМожно организовать освещение, используя напряжение 220 В. При этом нужно предусмотреть установку УЗО или дифавтоматов, организовать систему уравнивания потенциалов (СУП).
Для нормальной работы устройств защиты должен применяться тип заземления системы TN-C-S.
После этого определяют сечение жил проводов и кабелей. Для этого применяют таблицы 1.3.4 — 1.3.11, указанные в главе 1.3 ПУЭ. Ошибки, допущенные на этом этапе, могут обернуться серьёзными последствиями. Если площадь сечения проводника выбрана неправильно, он будет нагреваться, что приведёт к оплавлению изоляции и пожару.
При проектировании освещения для парилки не следует останавливаться на вариантах, где кабель располагается внутри помещения. Для этого светильники размещают со стороны улицы, предбанника или моечной. Питание к ним подключают через стену.
Подключение бани к электричеству
Далее определимся с тем, как провести проводку к бане или сауне. Допустимы следующие варианты.
Можно организовать воздушную проводку от домового электрощита до щита, установленного в бане. Для этого подходит провод СИП (самонесущий изолированный провод). У него есть изоляция, поэтому риск короткого замыкания исключен, и он отличается значительной механической прочностью.
Такие провода по ГОСТ 31946-2012 имеют следующие марки — СИП-1, СИП-2, СИП-3, СИП-4. Для наших целей не подходит СИП-3. Он предназначен для использования в сетях напряжением 6-35 кВ. Остальные марки СИП имеют следующие особенности:
- СИП — 1 отличается тем , что нулевая жила не имеет изоляции и является несущей, а фазные жилы изолированные.
- СИП — 2 состоит из изолированных фазных и нулевых жил. Нулевая жила несущая.
- СИП — 4 имеет изолированные фазные и нулевую жилу. Они являются несущими. Поэтому в пролётах провода этой марки не соединяют, только на опорах.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
При прокладывании по стенам и для вводов в здание нужно выбирать провод, имеющий в маркировке букву «н». Это означает, что он не поддерживает горение.
Такая особенность связана с тем, что обычный провод СИП не предназначен для проводки внутри здания.
Можно организовать подземную проводку, пропустив электрический кабель от дома к бане или сауне. Для этого применяется бронированный кабель. На дно котлована насыпается песок слоем не менее 10 см толщиной. Сверху кабеля для его защиты от механических повреждений выкладываются кирпичи или тому подобное.
Рисунок 21. Подключение кабелем под землёйКроме специальных кабелей для подземного прокладывания проводки можно использовать гофрированную двустенную трубу ПНД. Внутренняя часть такой трубы гладкая, что позволяет легко протягивать через неё кабель ВВГ-нг-ls, а внешняя — армированная. Это повышает механическую прочность. Гофрированная труба из ПНД устойчива к воздействию ультрафиолетового излучения. Поэтому обычную одностенную ПНД-гофру можно проложить по воздуху от дома до бани на тросе. Однако гофра ПНД не предназначена для использования внутри помещений, потому что она горючая.
Схема расключения распредкоробок
Разобравшись со способом подключения бани или сауны к источнику тока, необходимо определиться с тем, как будут соединяться провода в распределительных коробках. Напомним ещё раз, что выключатели и распредкоробки должны находиться вне парилки, сауны или моечного помещения.
Розетки для электроприборов в распредкоробках соединяются так, как указано на рисунке.
Рисунок 22. Схема соединения проводовДля подключения светильников можно использовать следующую схему.
Рисунок 24. Схема соединения проводов для подключения светильниковк содержанию ↑Прокладка и крепление кабелей
Производя монтаж электропроводки в бане, прокладывать и крепить кабели необходимо по стенам, располагая их ближе к потолку параллельно полу. В предбаннике отходящие линии к розеткам и выключателям должны находиться перпендикулярно полу. Не следует размещать проводники по диагонали.
Ещё раз напомним, что применение металлических гофр и труб, кабелей или проводов с металлическими оболочками недопустимо.
При прокладывании кабеля в парной нельзя его размещать над печью, так как высок риск повреждения изоляции из-за воздействия высокой температуры. Также не допускается выполнять соединение кабеля из нескольких кусков. В противном случае появляется риск нарушения изоляции. Как следствие — поражение человека электрическим током и возгорание.
Определившись с тем, какую проводку будем использовать, скрытую или открытую, разберём способы её прокладки. Скрытая прокладывается в несгораемых технологических пустотах или в специальных штрабах, которые затем штукатурятся.
Рисунок 25. Расположение штраб для скрытой проводкиЭтот способ подойдёт для кирпичных и подобных стен, например, из пено- или газобетона. Штробить несущие стены, колонны и прочие конструкции запрещено. Штробы не выполняют ближе 40 см до газовой трубы. Они должны иметь глубину и ширину не более 25 мм.
Для скрытой проводки можно использовать специальные кабельные каналы, пластиковые гофрированные трубы.
При наличии в предбаннике навесных или натяжных потолков проводку размещают под ними.
Если баня деревянная или из бруса, электрику можно проложить открытым способом. Для этого применяют фарфоровые роликовые изоляторы и выполняют проводку в стиле ретро. Можно использовать кабельные каналы, европейские плинтусы или пластиковые гофрированные трубы, которые крепятся к стенам скобами.
Рисунок 26. Примеры скрытой проводкик содержанию ↑Установка коробок, розеток и выключателей
Исходя из вышеописанного исключают установку выключателей, розеток и распредкоробок внутри парилок, санузлов и т. п. Рассматривая разные варианты распредкоробок, нужно остановить свой выбор на герметичных моделях.
Исходя из требований пункта 2.1.23 ПУЭ обеспечивают доступность для осмотров и ремонта мест, где соединяются кабели или провода.
Схема электрощита — что важно учесть и установить
Для установки электрического щитка выбирают сухое и хорошо вентилируемое помещение. Необходимым условием является свободный проход к щитку и достаточная освещённость.
Оптимальная высота для размещения щита — от 1,5 до 1,8 метра от уровня пола.
При сборке электрического щитка предусматривают установку ВДТ (оно же УЗО) и автоматов или АВДТ (они же дифавтоматы) для обеспечения безопасности людей, которые будут находиться в помещении. Причём защищать нужно не только силовые цепи, но и проводку светильников.
Рисунок 28. Схема простого электрического щитак содержанию ↑Заключение
Проводка в бане или сауне выполняется в строгом соответствии с действующими нормативами. Только в этом случае она будет безопасной.
ПредыдущаяЭлектрикаКак провести проводку в квартире своими руками
СледующаяЭлектрикаКак провести проводку под натяжным или за подвесным потолком
Как добавить естественного света в ванную комнату
Естественный свет является важным фактором, делающим дом уютным и комфортным. Окна или раздвижная стеклянная дверь могут творить чудеса, не только добавляя света, но и открывая пространство и позволяя нам чувствовать некоторую связь с внешним миром, особенно в это время, когда многие люди работают из дома.
Однако часто такие помещения, как ванные комнаты, остаются без окон, и мы оказываемся в темноте и чувствуем себя замкнутыми. Это особенно распространено, когда они находятся в подвале или если вы находитесь в многоквартирном доме. Как часто используемая комната в доме, это может немного портить наше настроение каждый день, когда наши ванные комнаты действительно должны быть гостеприимным и утешительным местом.
К счастью, есть вещи, которые можно сделать, чтобы оживить пространство и добавить больше света. В этой статье мы перечислим пять вещей, которые вы можете сделать, чтобы оживить вашу ванную комнату.
1. Инвестируйте в солнечный туннель или световой люк
Если у вас есть возможность, это лучший и самый эффективный способ добавить немного естественного света в ванную комнату без окон. Солнечный туннель или солнечная труба — это трубы, которые пропускают солнечный свет снаружи через отражающую трубу и купол или систему улавливания света. Их можно установить в любой комнате вашего дома, хотя чаще всего их ставят в ванных комнатах.
Солнечные трубы также энергоэффективны и обеспечивают идеальное количество естественного света даже в пасмурный день и даже если ваша ванная комната не находится в оптимальном месте для солнечного света.
Добавление светового люка — еще один отличный вариант. Они наиболее визуально привлекательны и создают приятную атмосферу открытого воздуха в комнате, поскольку окно наверху пропускает естественный свет.
2. Используйте большие зеркала
Хороший способ наполнить комнату светом — использовать большие зеркала. Конечно, это не добавит волшебным образом естественного солнечного света в вашу ванную комнату, как солнечная труба, но все же может иметь большое значение с точки зрения того, что комната будет казаться больше и ярче.
Вы можете рассмотреть возможность размещения большого зеркала напротив двери в ванную, что, как мы почти гарантируем, сделает комнату больше и привлекательнее, когда вы войдете.
Попробуйте аккуратно расположить зеркала вокруг ванной комнаты, и вы обнаружите, что правильное место добавляет большую (ощущаемую) глубину, а зеркала будут отражать любой существующий свет в комнате, тем самым добавляя больше яркости.
Умно, правда?
3. Работа с белилами
Белила, белила, белила. Этот цвет может быть огромным подспорьем в освещении пространства. Не говоря уже о том, что это простой, стильный цвет. 9№ 0003
Белый, а также другие светлые оттенки можно использовать для усиления освещения в вашем доме. Он даже может превратить некоторые из самых темных комнат в более живое и приятное пространство.
Это работает следующим образом: темные цвета поглощают свет, а светлые отражают его. Вот почему белые и светлые, бледные цвета будут использовать то небольшое количество света, которое у вас есть, и заставят его казаться ярче, чем он есть на самом деле.
Кроме того, белый или приятный кремовый цвет сделает вашу ванную комнату больше и аккуратнее. Но не волнуйтесь, если вы хотите добавить штрихи цвета. Добавление некоторых цветов здесь и там усилит эффект «вау» и позволит вам поиграть с различными украшениями и схемами. Так что вы тоже можете повеселиться!
4. Замените или отрегулируйте осветительные приборы
Иногда, когда у вас нет окон для естественного освещения, осветительные приборы могут помочь оживить комнату — если вы выберете правильные.
Пара настенных бра по обеим сторонам косметического зеркала может быть не только практичной, но и красивой. Другая идея состоит в том, чтобы повесить потолочный светильник по центру или повесить светильники по всей комнате, чтобы зажечь всю ванную комнату.
Светильники с прозрачным или матовым стеклом также могут максимизировать свет, но избегайте использования в светильниках цветного или матового стекла, так как это фактически затемнит комнату.
Обратите внимание и на лампочки. Попробуйте заменить лампочки на более мощные, так как иногда это может иметь значение.
5. Подумайте о том, чтобы сменить душ
Возможно, вы не слышали об этом раньше, но этот совет может изменить ваш мир.
Если вы чувствуете себя стесненным в пространстве и в нем нет окон, решением может стать смена дверей в душевой.
Прозрачное стекло на двери душевой кабины может иметь большое значение по сравнению с матовыми или пузырчатыми дверями. Прозрачное стекло сделает всю ванную комнату более просторной и яркой, а также позволит большему количеству света проникать в каждый уголок комнаты.
Бескаркасные душевые двери также могут украсить пространство, и вместе с белой плиткой и блестящей сантехникой ваша ванная комната начнет сиять.
6. Замена запотевших/вышедших из строя окон
Иногда причина, по которой вам не хватает света через ваши окна, заключается в том, что ваши окна старые и выходят из строя. Если на стекле внутри ваших окон есть конденсат, оно кажется запотевшим или грязным, это повлияет на количество проникающего света. В этом случае мы часто можем заменить герметичный блок без замены всего окна.
Независимо от того, хотите ли вы установить солнцезащитную трубу, приобрести новые зеркала или заменить стекло в душе, мы можем вам помочь в Budget Glass. Мы предлагаем бесплатную консультацию без каких-либо обязательств и сразу же предоставим вам цитату.
Budget Glass обслуживает компанию Nanaimo с 1983 года, и, помимо предоставления первоклассного обслуживания, наша команда обладает высокой квалификацией и знаниями. Мы стремимся предлагать лучшие, самые экологически чистые продукты и предлагаем лучшие гарантии в бизнесе.
Если вы хотите добавить больше естественного света в свою ванную комнату, свяжитесь с нашими экспертами сегодня, заполнив нашу контактную форму онлайн или позвонив нам по телефону 250-758-3374.
Как осветить ванную комнату
Когда я учился в средней школе, моя семья переехала в наш первый дом. Это был красивый современный одноэтажный дом в Северной Калифорнии, построенный в конце 1950-х годов по проекту местного архитектора, который явно интересовался дневным светом и солнечным светом. Как и во многих модернистских домах той эпохи, ванные комнаты были небольшими, эффективными «машинами для жизни», а также являлись внутренними помещениями. Одной запоминающейся и необычной особенностью этих ванных комнат был низкий плоский потолок, поверхность которого представляла собой не совсем белое полупрозрачное пластиковое покрытие. Защитное покрытие было установлено в монтажной раме и подвешено под мансардными окнами на крыше. Эффект заключался в том, чтобы обеспечить рассеянный дневной свет в течение дня без притока тепла, который был основой нашего лета.
Много лет спустя я все еще думаю об этих ванных комнатах.
Одной из моих целей как архитектора при проектировании ванной комнаты является введение дневного света в пространство таким образом, чтобы он был сбалансирован в пределах комнаты и чтобы контраст в освещении от одной области к другой был минимальным. Другими словами, я пытаюсь контролировать тени.
Если это вообще возможно, я стараюсь, чтобы дневной свет попадал в ванную комнату более чем через одно отверстие и с более чем одной ориентации. Дневной свет можно подавать в ванную комнату с трех основных точек зрения: сбоку, сверху или с обеих сторон. У каждого есть свои преимущества и недостатки.
Стратегически размещайте источники светаПри размещении окна, двери или светового люка в ванной комнате важно учитывать внутренние и прилегающие поверхности. Понимание разницы между этими поверхностями поможет вам более успешно сбалансировать дневной свет в пространстве. Смежные поверхности проходят перпендикулярно источнику дневного света. Рисунок: Кэти Швабе |
1. Дневной свет со стороны
Дневной свет со стороны санузла в основном осуществляется через окна, но можно и через застекленные двери. В идеале в комнате должно быть две наружные стены, чтобы свет мог проникать с двух разных сторон. Это не всегда возможно, и в таких ситуациях нужно больше внимания уделять размещению проемов, использованию прилегающих поверхностей и планировке самой ванной комнаты.
Основным преимуществом бокового дневного света является то, что легче отрегулировать положение окна или двери, чтобы дневной свет освещал пространство там, где он больше всего нужен — в диапазоне от середины до верхней части тела.
Однако дневное освещение ванной комнаты сбоку хорошо работает только в небольших ванных комнатах, где расстояние между окном или дверью и противоположной стеной минимально. В больших ванных комнатах уровень освещенности быстро падает, и пространство становится более освещенным.
Эта ванная комната, перестроенная и перестроенная в Пало-Альто, Калифорния, примыкает к полуприватной террасе на втором этаже и является хорошим примером дневного освещения сбоку.
1. Темные материалы, такие как эта облицованная плиткой фреска, имеют меньшую светоотдачу и модулируют уровень освещенности, что снижает нагрузку на глаза в ванне, которая может быть слишком яркой.
2. Неподвижные окна над умывальником заливают светом прилегающий белый потолок, который используется в качестве отражающей поверхности для направления света в ванну.
3. Зеркала очень похожи на внутренние окна. Для ванных комнат с низким уровнем естественного освещения или для случаев, когда доступ дневного света ограничен только одной стеной, можно использовать зеркало для направления света в другие части ванной комнаты.
4. Стены, потолок и дно ванны являются примерами смежных поверхностей, используемых для отражения света. Все оконные проемы заканчиваются близко к этим поверхностям.
2. Дневной свет сверху
Иногда потолок может быть единственной доступной поверхностью для проникновения дневного света в ванную комнату. Когда в планировке ванная комната не имеет выхода к морю, а потолок находится чуть ниже крыши, я всегда добавляю окно в крыше. Световой люк или несколько мансардных окон можно использовать, чтобы сбалансировать дневной свет в пространстве внизу.
Хотя полностью осветить ванную комнату дневным светом с помощью одного светового люка сложно, световой люк с удачно расположенной шахтой может концентрировать свет на верхнем уровне помещения. Падение интенсивности света будет нисходящим и не таким заметным. Однако недостатком мансардных окон является то, что их иногда трудно правильно сориентировать по пути солнца.
В этом примере — квартира площадью 50 кв.
футов. Ванная комната, расположенная на втором этаже дома в Атертоне, Калифорния, — два вентиляционных окна в крыше были размещены в каждом конце комнаты, чтобы полностью осветить пространство дневным светом, обеспечить небольшой обзор и обеспечить пассивную вентиляцию.
| 1. В помещении имеется механическая вентиляция, но световые люки, расположенные высоко над ванной из-за крутой крыши, обеспечивают сильную пассивную вентиляцию за счет эффекта дымовой трубы. 2. Стеклянная стена в душе позволяет свету из окна в крыше полностью проникать в остальную часть комнаты. | 1. Наклонные стены шахты светового люка спроектированы таким образом, чтобы свет, попадая в ванну, распространялся по всему помещению. В результате снижается контраст между поверхностями в ванне. 2. Поскольку световые люки в этой ванне очень высокие, уровень освещенности падает по мере приближения к полу. 3. Мансардное окно было расположено таким образом, чтобы солнечный свет, попадающий в ванну, был направлен в сторону от раковины и косметического зеркала, что снижает возможность ослепления и утомления глаз. |
Помещения с естественным освещением полезны для здоровьяДневной свет часто имеет вид и возможность обеспечить естественную вентиляцию. Я пользуюсь этими преимуществами каждый раз, когда могу. Тем не менее, есть дополнительные преимущества, связанные с естественным освещением внутренних помещений. Циркадный ритм, часто называемый внутренними биологическими часами, представляет собой нашу ежедневную физическую, умственную и поведенческую реакцию на свет и темноту. Естественная выработка определенных биохимических веществ, которые контролируют и регулируют наше обучение и интеллект, контроль наших импульсов и координацию мышц, наше внимание и настроение, а также наше управление стрессом, запускается соответствующим количеством темноты или света. Искусственное освещение может стимулировать, а в некоторых случаях чрезмерно стимулировать эту биохимическую продукцию. Абсолютно лучший и наиболее саморегулирующийся стимул — это естественный дневной цикл дневного света, за которым следует истинная темнота ночи. Есть и другие причины, по которым наши ванные комнаты должны иметь хорошее дневное освещение. Наиболее очевидным является снижение энергопотребления в результате естественного освещения помещений. Другим фактором является повышенная безопасность, которая возникает, когда мы можем видеть более четко в комнате с равномерным освещением и контролем контрастности уровней освещенности. Наконец, хорошее дневное освещение дает нам более сильное чувство комфорта и уверенности; мы можем быть уверены, что то, как мы смотрим в зеркало при естественном освещении, будет таким же, когда мы выходим на улицу в течение дня. |
3. Дневное освещение сбоку и сверху
В ванных комнатах, имеющих только одну наружную стену и окно, дневной свет может быть затруднен.
Однако, когда потолок ванной комнаты расположен чуть ниже линии крыши дома — например, в ванной на втором этаже — я добавляю окно в крыше, чтобы сбалансировать дневной свет.
Гораздо легче сбалансировать дневной свет в ванной, когда свет попадает в пространство как сбоку, так и сверху. Когда мансардное окно находится в рабочем состоянии, также есть прекрасная возможность для пассивной вентиляции.
В этом доме площадью 50 кв. футов. В ванную комнату в историческом доме в Пало-Альто, штат Калифорния, дневной свет проникает с двух сторон — через большие окна и большой световой люк, — что обеспечивает высокий уровень естественного освещения без высококонтрастных теней.
1. Дневной свет из высокого оконного проема освещает потолок, который отражает свет обратно вниз к туалетному столику и душевой.
2. Наклонная плоскость потолка принимает отраженный свет от противоположной стены душа и отражает свет в другие области ванной комнаты.
| 1. Искусственный свет в этой ванной комнате, особенно у раковины, соответствует высокому, ровному уровню освещения, обеспечиваемому дневным светом. 2. Стеклянная душевая кабина обеспечивает доступ дневного света ко всем частям комнаты. 3. Расположение зеркала в этой ванной позволяет ему быть одной из поверхностей, прилегающих к окну. Затем он может отражать и направлять дневной свет на другие поверхности в пространстве. 4. Подоконник намеренно установлен высоко, чтобы вид из соседнего одноэтажного дома и сада был хорошо перекрыт. | 1. Изготовление шахты светового люка таким образом, чтобы он был немного меньше, чем рама светового люка, чтобы обеспечить непрерывный обзор неба. Рамка светового люка скрыта на стенах шахты. 2. Световой люк расположен таким образом, что две стены шахты являются продолжением соседних стен внизу, что позволяет шахте направлять свет как можно глубже в помещение. 3. За неработающими световыми люками легче ухаживать, поскольку у них нет экранов, которые нужно чистить. Жалюзи с цепным приводом обеспечивают естественную вентиляцию. |
