Как выбрать кабель для домофона

Для стабильного и бесперебойного функционирования любой системы, для которой критически важна четкая передача аудио/видеосигналов, необходимо с особой тщательностью подобрать соответствующий марко-размер кабеля.

Основные критерии подбора кабелей для подключения домофона

1. Определите тип домофонной системы.

Если планируется передача только аудиосигнала, то можно выбрать обычный ТРП 2х0,4 с парой жил, которые заключены в ПЭТ-изоляцию. Эта марка отличается хорошей гибкостью и небольшими габаритами, поэтому с ней удобно работать.

Для полноценной видеосистемы понадобится 4-х жильный кабель, который будет одновременно обеспечивать трансляцию аудио/видеопотоков данных, а также 12 В питание и заземление домофонного комплекса.

Различные модели домофонов подключаются с особенностями, установленными производителями. Примерная схема кабельного подключения приведена на рисунке справа.

2. Внимательно просчитайте расстояния, которые предстоит преодолевать аудио/видеосигналам, т.е. длину кабеля.

От величины кабельного сечения зависит сила и качество сигнала. Чем больше сечение, тем лучше будет работать домофон. Учтите, что более толстые кабельные изделия дороже.

Несколько практических советов:

для небольших расстояний, 15-20 м, купите обычную витую пару любой из разновидностей UTP, FTP или STP, например, КСПВ, ШВЭП, ШВЭВ;
30-40 м — подойдет марка КВК;
40-50 м — здесь уже понадобится коаксиал типа RG-6 или РК-75;
свыше 50 м — попробуйте марку RG-6 в комбинации с любым силовым кабелем сечением 2х1,5 для подвода питания.

Кабеля для систем видеодомофонов — обзор марок

Марки UTP 5e

Этот тип витой пары будет безукоризненно выполнять свои задачи по связи станции вызова в подъезде и пользовательского блока в квартире на расстояниях 10-15 м. Для монтажа можно выбрать 2-х или 4-х парный Utp кат. 5e. Важно: если неподалеку от трассы прокладки есть источники радиопомех, то данным маркам кабелей будет сложно обеспечивать чистоту сигналов. В этом случае рекомендуем использовать экранированные FTP или STP, кстати, обычно имеющие большую дальность гарантированной передачи — до 50 м.

Марка КСПВ

Данный кабель весьма популярен и часто применяется в многоэтажках, как по «стоякам», так и непосредственно в квартирах. КСПВ сечением 0,5 мм неплохо справляется с подключением обычных домофонных систем, например, VIZITов (2 жилы), а также видеодомофонов (4 жилы). Из явных недостатков КСПВ отмечают его относительную жесткость и снижение качества сигнала на больших дистанциях. Аналоги КСПВ — более гибкие марки КСПВГ и МКГС.

Марка ШВЭВ (ШВЭП)

Эти 4-хжильные марки специально созданы для выполнения задач, которые ставятся перед домофонными кабелями. Кроме жил питания и аудиоподвода, в их конструкции предусмотрена особая жила, отвечающая за трансляцию видеосигнала, которая оснащена экраном-оплеткой. Благодаря этому достигается высокое качество передачи видеоряда с камеры домофона.

ШВЭВ и ШВЭП отличаются только материалом внешней защитной оболочки. У ШВЭВ она выполнена из ПВХ-пластиката, у ШВЭП — из светостабилизированного ПЭТ. Первая марка пригодна для монтажа только в условиях полной защиты от лучей солнца, т.е. в помещениях или особых сооружениях, вторая — подойдет и для прокладки на открытом пространстве.

Марка КВК-2П (КВК-2В)

Данный тип кабелей относится к комбинированным изделиям (с индексом П — для уличного монтажа, с В — внутреннего). В их конструкции предусмотрен и кабель питания, и радиочастотный проводник, передающий видеосигналы. Марки КВК отлично работают на длинах 30-40 м.

Марка RG-6

Это настоящий коаксиальный кабель, который применяется для профессиональных комплексов видеонаблюдения. В отдельных случаях, если необходимо полное отсутствие помех и потери качества на дистанциях 40-50 и более метров, его используют и для монтажа домофонных систем. Аналог RG-6 — марка РК-75.

Как правильно закладывать кабель для видеодомофона можете узнать в данном видео обзоре:

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Каким кабелем или проводов подключать домофон в доме

В современном мире придумано множество средств, которые помогают обезопасить свое жилье или любое помещение. В многоквартирных домах часто используют домофон. Он может быть разных видов и по-разному подключаться. В этой статье рассказывается, каким проводом подключить домофон.

Главные условия кабеля для домофона

В зависимости от места, где будет располагаться видеодомофон, может возникнуть проблема в прокладке проводов внутри зданий и снаружи. Поэтому есть особые правила, касающиеся толщины проводов.

Классическая панель домофона

В основном применяется медная проволока, размер которой может быть разным в зависимости от вида. В более дешевых вариантах жилы бывают стальные. Но тогда для проволоки нужна дополнительная изоляция. Такие жилы используются:

в коаксиальном проводе, который применяется для подключения элементов аналоговой видеосистемы;
в витой паре (провод из скрученных жил), которая используется для подключения цифрового оборудования.

Обратите внимание! В основном домофоны и видеокамеры подключают в помещениях для повышения безопасности, поэтому использовать изделия со стальными жилами не желательно. Они менее безопасны и могут при возникновении пожара допустить распространение огня.

Схема подсоединения

Если домофон будет находиться внутри квартиры/дома, то для него нет особенных правил по установке. В домашних условиях на проводку не влияет погода или влажность. Для прокладки на открытом воздухе желательно применять провода с изоляцией из ПВХ материалов. Они не позволяют влаге попадать внутрь провода.

Разновидности проводов для домофона

Перед выбором кабеля нужно сначала подобрать модель домофона. Если устройство оборудовано аудиосистемой, то применяется двухжильный кабель для домофона.

Если необходимо подключить камеру, то нужно тщательно выбирать изделие. Понадобится хотя бы 12 В. В таком случае применяется четырехжильный кабель для обеспечения связи с устройством и заземления.

Важно! При выборе провода основную роль играет расстояние, на которое будет передаваться сигнал. Чем больше расстояние, тем больше кабеля понадобится.

Коаксиальный провод

Коаксиальный кабель типа РК-75

Благодаря высокой скорости передачи сигнала и уровня помехозащищенности этот вид имеет широкое распространение. Коаксиальный кабель — это электрический кабель, состоящий из центрального проводящего элемента, экрана, оплетки, выполненной из металла. Эти части конструкции между собой разделены внутренней изоляцией. Все элементы ее расположены в единой внешней оболочке.

Кабель КВК-П

Этот вид характеризуется своими преимуществами и недостатками. К плюсам относятся:

применяется коаксиальный кабель для звука — передачи речи, сигналов видео, телевидения, радио;
оснащение характеризуется простотой монтажа;
использование обеспечивает высокую скорость передачи данных;
его можно применять для создания коммуникаций на больших расстояниях;
обладает коаксиальный провод и высоким уровнем защиты данных, к нему невозможно незаметно подключиться для их считывания.

Коаксиальный кабель телевизионный и применяемый для других сфер обладает некоторыми недостатками:

оборудование является дорогостоящим;
оно имеет не самый высокий уровень стойкости к повреждениям;
если кабель толстый, это усложнит монтаж.

Комбинированный кабель КВК

При помощи информационного кабеля обеспечиваются:

работа видеокамер, не имеющих встроенного источника питания;
приём телевизионного сигнала;
управление механизмами дистанционного поворота камер;
запись звука.

Медные жилы

Обратите внимание! С увеличением количества жил (их может быть до восьми) потребительская ценность такого кабеля возрастает. Структурно они схожи с питающими кабелями, но имеют меньшее сопротивление и не способны передавать значительную мощность.

Наиболее эффективны и компактны комбинированные провода для видеонаблюдения. В них под единой оболочкой спрятано несколько экранированных жил, каждая из которых предназначена либо для работ с видео- или аудиосигналом, либо для питания всех устройств, входящих в систему видеонаблюдения. Такие кабеля в основном и используются при монтаже современных охранных систем видеонаблюдения.

Витая пара

Витая пара — особый вид кабеля. Его структура в виде одной или нескольких изолированных проводов.

Как выглядит витая пара

Провода аккуратно скручены между собой и защищены посредством оболочки из ПВХ пластика. Эта небольшая хитрость позволяет снизить негативные последствия от воздействия на передаваемый сигнал неизбежно возникающих электромагнитных помех из внешних источников.

Витая пара имеет свои достоинства и недостатки. Главные преимущества — вполне демократичная цена и легкость монтажных работ. К сожалению, есть и недостатки:

неизбежно происходит наложение сигналов между проводами, которые являются смежными по отношению друг к другу;
уязвимость перед внешними полями электромагнитного типа;
существует возможность не санкционированного подключения в обход владельца интернет-сети. Чем больше общая длина проводов, тем слабее сигнал.

ШВЭП для видеонаблюдения

Кабель ШВЭП

Кабель ШВЭВ состоит преимущественно из 3-4 медных или обмедненных гибких жил. Одна из жил идет в оплетке.

При использовании этого кабеля о таких параметрах, как волновое сопротивление в 75 Ом, можно забыть. Однако на небольшие расстояния сигнал все же передавать можно.

Обратите внимание! Популярность данного кабеля еще объясняется тем, что при 4 жилах по не задействованной одной можно пускать звук.

Правила выбора кабелей для домофона

Первым делом выбирается модель устройства. На кабеле нельзя экономить. Комбинированный тип КВК, выпускаемый российскими фабриками, обладает всеми параметрами и может применяться без ограничений.

Виды домофонов

При покупке коаксиального провода рекомендуется отдать предпочтение фирмам Cavel, «Белден» и CommScope. Желательно покупать провод RG-6 или RG-59, у него достаточно долгий срок службы.

Витая пара выпускается многими фирмами, при покупке нужно обращать внимание на материал, из которого изготовлены жилы. Не желательно покупать китайские аналоги известных фирм. Такие провода дешевые, но не безопасные, а также имеют тонкую изоляцию.

Важно! Нужно тщательно выбирать провод, чтобы сигнал с домофона передавался без помех.

Ценовая категория

Ценовая политика проводов зависит от нескольких факторов.

сколько жил под основной изоляцией;
насколько защищена проводка от внешних воздействий;
длина провода;
компания-производитель, страна выпуска.

Обратите внимание! Всё это является ключевыми моментами при покупке кабеля. Но в целом всё сводится к тому, что чем больше материала уходит на создание товара, тем дороже он стоит.

Схема подключения для частного дома

Выбор качественного кабеля — достаточно тяжелая процедура, и человеку без опыта будет сложно ее провести. Поэтому рекомендуется проконсультироваться с продавцом и отказаться от китайских подделок, которые могут спровоцировать КЗ и пожары.

какой нужен провод для подключения домофона с камерой? Уличный кабель для видеодомофона с электромеханическим замком

«Мой дом – моя крепость» – так гласит известное выражение. Это место, где чувствуешь себя защищенным, куда хочется вернуться. Почувствовать себя в безопасности вам поможет видеодомофон – устройство, призванное защитить вас и вашу семью от нежелательных гостей и злоумышленников. В статье поговорим о том, как выбрать кабель для видеодомофона.

Особенности

Такая техника совмещает в себе функции обыкновенного домофона с возможностью видеонаблюдения. Видеодомофон представляет собой систему, состоящую из следующих узлов:

монитор;
запирающее устройство;
вызывная панель домофона;
блок питания.

Для того чтобы подключить эти устройства, используют различные кабели. Ориентироваться следует на требования производителя, технические задачи и климатические условия. Верный расчет, качественный монтаж, высокое качество материалов – залог долгой эксплуатации домофонной системы без сбоев.

Из каких материалов изготавливаются кабели?

Токопроводящие жилы могут быть медными или стальными. Встречаются в продаже провода из сплавов и стальные провода, покрытые медью. Все они будут отличаться своими характеристиками. Приобретать кабели следует у проверенных поставщиков.

Проводники, выполненные из меди, обладают меньшим удельным сопротивлением на погонный метр, более устойчивы к волновым помехам. Медные жилы прочные и гибкие, что облегчает монтаж. Меньше подвержены коррозии и окислению.

Стальные жилы применяются в недорогой продукции, такие кабели использовать не рекомендуется. Они обладают большим сопротивлением и весом. Сталь – проводник менее эффективный, чем медь. Проходя по нему, сигнал теряет в мощности. С таким материалом не очень удобно работать из-за большей жесткости провода.

Изолирующий материал оболочки играет важную роль. От её материала зависит долговечность работы системы. Если линия прокладывается снаружи помещения, предпочтительны материалы, стойкие к перепадам температур и воздействию ультрафиолетовых лучей.

Важно выбрать изоляцию, которая не потрескается на солнце. Кабель с нарушенной изоляцией непригоден для эксплуатации. Через трещины в изоляции в электрическую магистраль может попасть вода, и тогда линия может прийти в негодность.

Существуют экранированные кабели. Экранирование защищает сигнал от электромагнитных полей, создаваемых токонесущими силовыми линиями. Обычно экран изготовлен в виде сетки из медной или стальной проволоки. В качестве защитного слоя применяется фольгированная лента. Такую электролинию можно заземлить.

Провода следует выбирать под конкретные задачи:

передача видеосигнала на абонентское устройство и дополнительные мониторы;
подача электрического питания на электромеханический замок и камеры наблюдения.

Чтобы система работала корректно, важно правильно рассчитать длину магистрали, сечение жилы, затухание линии и мощность блока питания.

Разновидности

UTP (витая пара)

Многофункциональный кабель, который представляет собой одну или несколько пар изолированных жил, скрученных между собой, заключенных в пластиковую изоляцию. Недорогой и легкий вариант. Имеет разную степень защищенности экраном согласно маркировке:

UTP– неэкранированный;
FTP – с общим фольгированным экраном;
STP – витая пара с общей изоляцией;
S/FTP – с индивидуальным фольгированным экраном для каждой пары и общей оболочкой из меди;
U/FTP – наличие общей экранированной защиты;
U/STP – наличие экрана для каждой пары в отдельности.

Изоляция неэкранированной витой пары (UTP) изготавливается из поливинилхлорида (ПВХ). Используется внутри помещения на небольших расстояниях. Внутри вместе с жилами находится капроновая нить, которая нужна для придания механической прочности и жесткости проводу.

Витая пара FTP от UTP отличается наличием защитного экрана, более устойчивого к внешним помехам и механическим повреждениям. В монтаже чаще всего применяются 4-жильные и 8-жильные провода. Они легкие, гибкие, удобные в монтаже, предложены в огромном ассортименте на современном рынке.

RG (коаксиальный кабель)

Состоит из токопроводящей жилы и экрана, расположенных соосно и разделенных изоляционным полимером. Можно встретить защитный слой фольги. Конструкция исключает потери энергии на излучение и защищает кабель от электромагнитных наводок. Отличаются материалом исполнения, степенью экранирования, диаметром и жесткостью. Плохо гнется при монтаже.

Токопроводящая жила выполнена из меди или стали. Изолирована от негативных климатических условий полипропиленом или вспененным полиэтиленом. Затем покрыта слоем фольги или экранирующей оплеткой из меди или алюминия. Заключается в резиновую или пластиковую изоляцию. Такие провода классифицируются по волновому сопротивлению:

50 Ом – хорошо сбалансированный кабель, обладающий минимальными потерями сигнала и достаточной прочностью;
75 Ом – прочный и не дорогой, простой в монтаже кабель.

Это недорогой, жесткий кабель, представленный в широком ассортименте. Чтобы подключить к устройствам такой провод, нужен коннектор. Коннекторы для обжима такого кабеля стоят дороже.

КВК (комбинированный видеокабель)

Представляет собой коаксиальный кабель, совмещенный с проводами питания. Иногда в дополнение имеются провода для подключения дополнительных устройств. Такой кабель удобно применять там, где питание видеонаблюдения и передача сигнала осуществляются из одной точки. Это значительно упрощает монтаж и экономит время. Цена на погонный метр будет выше, чем на обыкновенные провода. Важно верно рассчитать сечение. От типа изоляции зависят условия эксплуатации и диапазон температур, в которых мультикабель будет использоваться:

ПВХ изоляция обладает высокой пластичностью даже на морозе, устойчива к ультрафиолету и химическому воздействию;
резиновая изоляция эластична и устойчива к высоким температурам;
фторопластовая изоляция считается очень прочной и жесткой.

В некоторых видах таких проводов в комплекте идет несущий стальной трос, также защищенный изоляцией, что актуально при уличном монтаже. Область применения согласно маркировке:

КВК-В – для монтажа внутри помещений;
КВК-П – для наружного монтажа;
КВК-ПТ – для наружного монтажа, с несущим стальным тросом в комплекте;
ККСВГ и ККСПГ – провода с многопроволочным проводником для внутреннего и наружного монтажа соответственно;
ККСВ и ККСП – провода с одножильным проводником, используемые для аналоговых систем видеонаблюдения.

Комбинированный кабель станет отличным решением для монтажа видеодомофона в случае, если требуется много проводов, например: для передачи данных, для подачи напряжения, для управления приводом камеры или для переговорного устройства.

Индустрия электромонтажного оборудования предлагает огромное количество продукции российских и зарубежных производителей. Соотношение цена/качество не всегда «работает» – не стоит переплачивать за бренд, если с задачей может справиться продукция из другой ценовой категории. Выполнить поставленные задачи способны изделия менее известных фирм. Многое зависит от качества монтажа и условий эксплуатации.

О том, какие провода закладывать, особенности подключения домофона и его установка, смотрите далее.

UTP, коаксиальный РК-75, КВК-В(П)-2, заключение

При выборе кабеля для подключения видеодомофона следует учитывать несколько факторов.

Они касаются как технических характеристик устройства, указанных производителем, так и условиями окружающей среды.

В основном, изготовители подобного оборудования рекомендуют использовать кабель UTP («витая пара»), коаксиальный кабель РК-75 и КВК-В(П)-2.

В любом случае кабель для подключения видеодомофона должен быть достаточно жестким, изготовленным в соответствии с текущими ГОСТами и иметь необходимые лицензии.

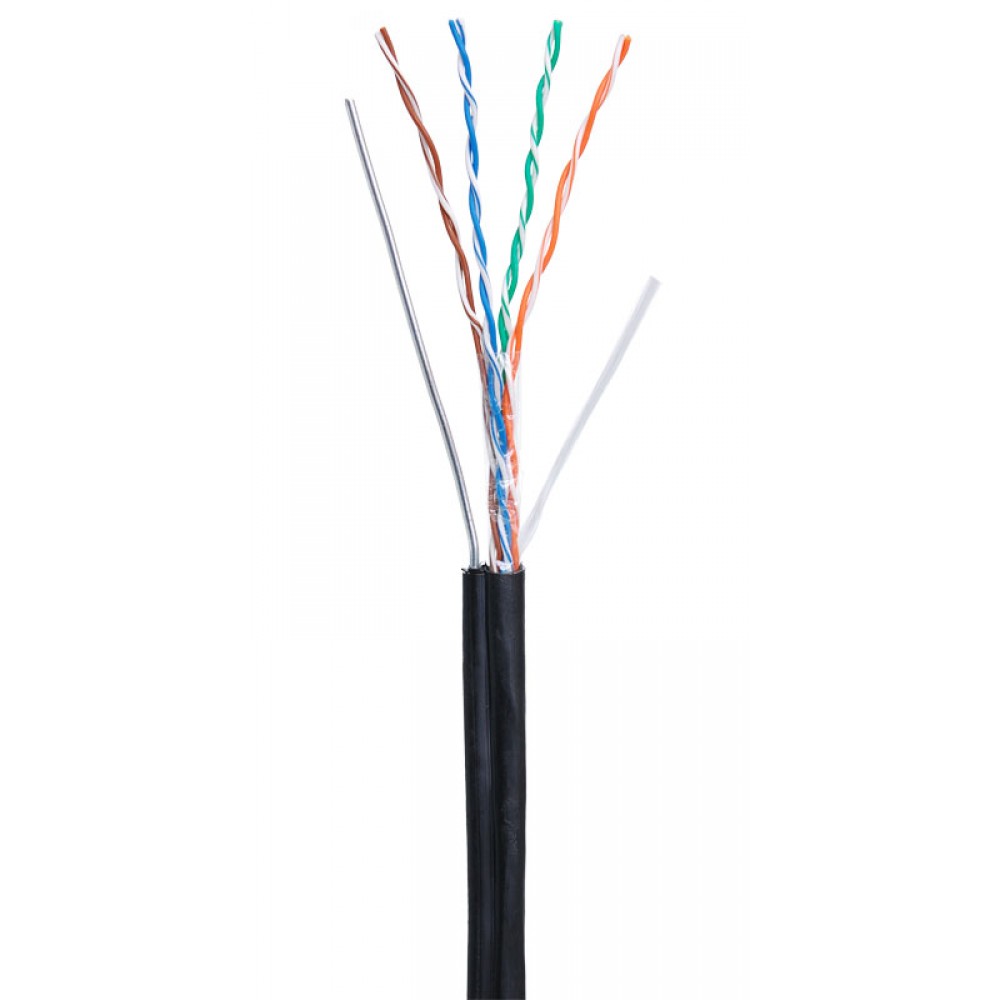

Кабель UTP

Представляет собой одну или несколько пар изолированных друг от друга проводников. Всего встречается 7 категорий кабеля. Для подключения домофона подойдет CAT5 «витая пара».

Такое название изделие получило, благодаря структуре расположенных в нем жил. Кабель представляет собой 4 скрученные пары медных жил с оплеткой разного цвета.

Активно используется для передачи видео сигналов и телефонии. Также используется в локально вычислительных сетях технологии Fast Ethernet. Характерен полиэтиленовой прочной изоляцией, позволяющей использовать его на улице. Продается бухтами по 305 метров каждая.

В условиях близкого расположения токоведущих проводов рекомендуется использовать экранированный кабель UTP. Экран по всей длине соединен дренажным проводом, который обеспечивает его цельность при делении на секции и слишком большим изгибе кабеля.

Одним из недостатков многих моделей экранированных кабелей является слишком тонкая оплетка жил, которая затрудняет процесс монтажа и наладки.

Внешняя оплетка кабеля такого типа представлена множеством цветов. Наиболее распространенным из них является серый. Одна из самых известных моделей кабеля UTP Mollex имеет ярко желтый цвет. В его оплетку добавлены специальные токсичные вещества, отпугивающие вредных грызунов и насекомых.

Специалисты рекомендуют кабель такого типа для внутренней прокладки, когда расстояние от домофона до вызывной панели составляет не более 50 метров. На расстоянии свыше этого параметра в случае передачи видеоизображения можно наблюдать затухание сигнала.

Краткие технические характеристики:

Рабочая температура от +60 до -55 градусов по Цельсию.
Диаметр жилы: 0.51054 мм.
Максимальное рабочее напряжение: 125 V (в случае с PoE 57 V).

Коаксиальный кабель РК-75

При расстоянии более 50 метров рекомендуется использовать коаксиальный кабель. Его волновое сопротивление должно быть 50 ОМ, которое можно проверить, изучив соответствующую документацию на изделие.

Такой кабель состоит из экрана и центрального проводника, расположенных соосно. Используется в качестве передатчика сигналов высокой частоты. Характеризуется прочностью и минимальными потерями сигнала, благодаря сплошному диэлектрику, изготовленному из полиэтилена.

При покупке такого кабеля стоит обратить внимание на документацию, где сказано о волновом сопротивлении. Это поможет согласовать важные вопросы, касательно подключения видеодомофона.

В сравнении с витой парой, монтаж коаксиального кабеля значительно сложнее и требует особых навыков и знаний.

Его стоимость также примерно в 3 раза выше, чем у обычного кабеля UTP. В значительной степени отличается монтаж коннекторов на концах кабеля. По этой причине коаксиал получил меньшее распространение. Его перспективы с каждым годом теряются.

Существует 2 основных вида коаксиального кабеля:

Тонкий кабель. Он имеет большую гибкость и диаметр 0.5 см.
Толстый кабель диаметром в 1 см. На данный момент считается практически вытесненным более современными моделями кабеля. Представляет собой классический коаксиал.

Каждый из этих видов имеет свои неоспоримые преимущества и недостатки. К примеру, с тонким кабелем удобнее работать, но сигнал он передает хуже его толстого аналога. Тонкий коаксиал обладает гибкостью, что позволяет легко встраивать его в стену, между этажами и комнатными перегородками.

Медная жила в тонком коаксиале может иметь сплошной вид или состоять из нескольких тонких пересеченных проволок.

Тип внешней оболочки коаксиального кабеля является важным параметром. В настоящее время применяется none-plenum и plenum. Поливинилхлоридный кабель в значительной степени дешевле, нежели тефлоновый.

Отличить их можно по признаку, что тефлоновые кабеля окрашены в оранжевый цвет, а поливинилхлоридные – в желтый.

Кабель КВК-В(П)-2

Для подключения проводного видеодомофона на больших расстояниях рекомендуется использовать кабель комбинированного типа. Он состоит из 3 разных по цвету тонких жил, одна из которых оплетена медной проволокой.

Если рассматривать такой кабель для уличного видеодомофона, то использовать необходимо экранированную модель.

Таковым является комбинированный кабель КВК-В(П)-2 2х0.5 и 2х0.75 (для больших расстояний свыше 50 метров). Основное предназначение изделия заключается в передаче телевизионных сигналов с одновременной передачей сигналов управления и (или) питания.

В качестве центрального проводника выступает медная проволока. Оплетка кабеля выполнена из специализированного полиэтиленового соединения. Изделие экранировано сплетением тонких медных проволок для обеспечения эффективной сохранности передающегося сигнала.

Если нужно осуществить удаленный доступ к одной веб-камере с персонального компьютера, то с таким делом сможет справиться любой пользователь. Но если необходимо связать несколько камер к ним удаленный доступ, то обойтись без специалиста будет трудно.
Благодаря расширенным функциональным возможностям беспроводные IP видеокамеры с датчиком движения все больше завоевывают современный рынок охранных систем. О возможностях современных IP-видеокамер узнайте здесь.

Сверху покрыт защитной оболочкой из светостабилизированного полиэтилена черного цвета. Служит преимущественно для наружной прокладки.

Кроме подключения видеодомофонов, кабель полностью пригоден для подключения иных видов систем контроля и видеонаблюдения. Его очень часто используют для видеокамер. Допустимое напряжение на кабель считается 220 вольт.

Может работать как с чёрно-белым, так и с цветным изображением. Технически допустимое расстояние может достигать 450 метров.

При выборе такого типа кабеля следует обязательно учесть меры предосторожности и нюансы, описанные в документации видеодомофона и желаемого кабеля. Крайне не рекомендуется превышать уровень затухания в 5 дБ при записи видео.

Нежелательно применять кабели, оснащенные сталемедными внутренними проводниками. Они рассчитаны для работы с сигналами, частота которых колеблется от 10 до 40 МГц. Материал кабеля достаточно устойчив к внешним повреждениям и имеет длительный срок полезной эксплуатации.

На рынке можно найти подобное изделие, предназначенное для работы в помещении. Его оплетка выполнена из поливинилхлорида обычного белого цвета. Такое решение было приятно в соответствии с требованиями презентабельного и эстетического вида такой продукции.

Заключение

Вопрос о том, каким кабелем подключить видеодомофон, должен быть четко согласован с документацией проекта, самого домофона и планируемого кабеля.

Все зависит от конкретных требований к проекту, температуры воздуха, удаленности различных элементов оборудования и способу прокладки кабеля. Если объектом является загородный дом и видеодомофон будет установлен на значительном расстоянии от переговорного устройства, лучшим решением в этой ситуации — это использовать комбинированный тип кабеля.

Сюда же можно отнести всевозможные промышленные объекты, офисы производственных и торговых организаций.

Если планируется установить видеодомофон в жилой многоэтажной постройке, то лучшим решением в плане экономии материалов, будет проводка кабеля «витая пара». Она показывает отличные результаты в условиях города и обеспечивает пользователям надежное функционирование приобретенных подъездных видеодомофонов.

Тем более, что такие кабеля не требует широких познаний в прокладке, монтаже и установлении штекеров. Все что может понадобиться – это кусачки, плоскогубцы, ударно-пружинный механизм и специализированные обжимные клещи.

Если выбор сделан в пользу установки IP-камеры на даче, то необходимо задуматься о том, какую именно модель приобрести. Современный рынок предлагает большое количество моделей, отличающихся назначением и техническими характеристиками.
Эволюция высокоскоростных беспроводных сетей обеспечила совершенно иной уровень систем слежения – появилась 3g-камера видеонаблюдения. Изучить новинку видеонаблюдения можно в этой статье.

Коаксиальный кабель редко используется для установки видеодомофонов. По большому счету, его применение вытиснили более современные виды кабелей. Коаксиал зачастую используют для организации систем видеонаблюдения, куда входят несколько наружных и внутренних камер.

Однако проекты многих промышленных сооружений все же подразумевают использование тонкого коаксиального кабеля для подключения домофонов на разные производственные участки.

Понравилась статья? Поделиться с друзьями:

Видеодомофон в квартиру: Какие провода проложить?

В статье вы узнаете, какие провода проложить до ремонта в квартире.

Простыми словами о сложном Вы узнаете принцип установки видеодомофона в квартиру.

Решили установить видеодомофон в квартиру — давайте определимся с функциями домофона.

Можно установить вызывную панель вместо звонка — в этом случае Вы в любой момент можете посмотреть, что происходит за дверью в квартиру.

Можно установить дополнительно камеру видеонаблюдения — чтобы Вы смогли просматривать лестничную клетку.

Данное оборудование — вызывная панель и камера видеонаблюдения — имеет ИК подсветку — для просмотра в темное время суток.

На нашем сайте представлены модели 4-х проводных видеодомофонов.

Для подключения к подъездной системе необходимо установить модуль сопряжения в щитке на этаже (там, где проходит главные кабеля домофона подъезда).

Теперь давайте разберемся с проводами:

Наши мониторы имеют встроенный источник питания внутри — поэтому не нужно дополнительных блоков питания.

Достаточно подвести 220 В к месту установки монитора как к обычной розетке.

Есть также модели, к которым можно подключить внешний блок питания — если есть такая необходимость.

Соединение монитора с вызывной панелью, с модулем сопряжения и подъездной системой можно выполнить таким проводом, как “витая пара”.

Прокладываем следующие провода:

от монитора до щитка — 1 провод “витая пара”

от монитора до вызывной панели — 1 провод “витая пара”

Для подключения камеры видеонаблюдения нужно установить блок питания для камеры — 12 В 1 А будет достаточно.

Для подключения камеры к монитору можно использовать также “витую пару” — если расстояния небольшие и потери сигнала незначительные.

Также можно использовать видеокабель совмещенный с питанием — или коаксиальный кабель — например КВК 2+2х0,5.

Также можно использовать соединительный шнур с установленными на нем необходимыми разъемами.

Включаем блок питания в сеть, и видим изображение с камеры на мониторе видеодомофона.

Подведем итог — нам нужны следующие провода:

220 В к монитору видеодомофона
от монитора до щитка — 1 провод “витая пара”
от монитора до вызывной панели — 1 провод “витая пара”
от монитора и блока питания до камеры — соединительный шнур или КВК 2+2х0,5.

Мы устанавливаем видеодомофоны в квартиру во Владимире и в Коврове.

Оборудование всегда в наличии.

Модели мониторов и прочего оборудования представлены на нашем сайте.

Закзать установку видеодомофона

Для этого оставьте заявку по телефону

+7 904 034 57 15

или отправьте на адрес электронной почты

[email protected]

или заполните форму обратной связи.

Выбрать модель видеодомофона

Для этого пройдите в раздел

Мониторы видеодомофонов

или приходлите к нам в офис по адресу:

г. Владимир, ул. 1-я Никольская, д. 10.

С уважением, компания «ВИДИКОН: Системы безопасности».

Какой кабель нужен для подключения домофона?

Устройство трубки домофонов Визит

Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем.

Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:

звуковой вызов владельца квартиры;
поддержка дуплексной связи между владельцем квартиры и посетителем;
управление кнопкой открывания электромеханического замка входной двери;
управление громкостью вызова.

Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:

корпус трубки;
кнопка для переключения громкости вызова;
кнопка для открывания замка;
динамик и микрофон;
электронная плата управления;
держатель трубки.

Конструкция трубки домофона Vizit

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Преимущества

Преимущества использования в сравнении с классическими аудиодомофонами:

При использовании видеодомофона невозможно сымитировать голос, заставить посетителя, имеющего доступ в помещение, попросить открыть дверь, или представиться другим лицом.
Видеодомофоны позволяют получать визуальную информацию с разграничением уровней: доступ в подъезд, в квартиру. Это осуществляется посредством возможности подключения нескольких вызывных панелей, оборудованных видеокамерами, к одному устройству отображения.
Многие современные модели видеодомофонов имеют функцию памяти, и фиксируют факт визита и фото визитера, что достаточно удобно.

Существует два основных типа видеодомофонов: это устройства для индивидуального использования (дома, дачи, коттеджи) и домофоны, предназначенные для работы в многоабонентных сетях.

Секреты ремонта трубки своими руками

Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.

Как устранять механические поломки

Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.

В этих случаях можно попытаться трещины запаять паяльником.

Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.

Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.

Типовые электрические дефекты

К ним относятся:

Отказ кнопки открытия двери.
Сброс информации при попытке открыть дверь дистанционно.
Сброс вызова при поднятии трубки.
Ухудшенная слышимость.

Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте

Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей

Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.

По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».

Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.

Основные требования, предъявляемые к кабелям

В зависимости от территории, на которой размещается видеодомофон, может возникнуть необходимость в прокладке кабелей внутри помещений и снаружи. В связи с этим к соединительным компонентам предъявляются определенные требования по характеристикам изоляции и токопроводящих жил.

В качестве последних преимущественно используется медная проволока, диаметр которой варьируется в зависимости от типа кабеля. В недорогой продукции ее заменяют на сталь. В этом случае проволоку дополнительно покрывают тонким слоем меди. Подобные жилы применяются:

— в коаксикальном кабеле, который используется для соединения компонентов аналоговой видеосистемы;
— в витой паре (кабель из нескольких скрученных проводников), предназначенной для соединения цифрового оборудования.

Ввиду того что видеодомофон устанавливается с целью повышения безопасности жилища (дом, квартира и так далее), применять изделия со стальными жилами не рекомендуется. Это объясняется особенностями монтажа элементов всей системы.

Чтобы подключить линии, применяются колодки с клеммами, предусматривающие фиксацию проводов с помощью винтов. Кабели со стальными жилами крепятся недостаточно хорошо в таких зажимах. Кроме того, наличие переменного контакта в подобных проводах может вызвать поломку видеодомофона. В случае если под воздействием внешних факторов стерлось медное покрытие, сталь покроется слоем коррозии. Особенно часто такие последствия возникают в точках подключения панели, устанавливаемой снаружи. Поэтому для соединения элементов видеосистемы следует использовать провода с медными жилами.

Если все компоненты видеодомофона располагаются внутри помещений, то никаких особых требований к качеству и характеристикам изоляции не предъявляют. Объясняется это тем, что проводка не подвергается воздействию влаги и другим разрушающим факторам. Для укладки на улице рекомендуется использовать кабели с изоляцией из полиэтилена. Материал сохраняет жилы в условиях повышенной влажности, при воздействии температурных перепадов и ультрафиолетового излучения. Провод с изоляцией из полиэтилена характеризуется помехозащищенностью.

Подключение видеодомофона к подъездному домофону

В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. У вас по крайней мере станет одной трубкой в квартире меньше. Чтобы подключить видеодомофон к подъездному, достаточно соединить вызывную панель первого из них с камерой второго. В домофонах есть блок сопряжения, который вы сможете использовать, чтобы произвести необходимое подсоединение. Данный блок занимает один из выходов, имеющихся в видеодомофоне.

При этом благодаря ему возможно подключить камеру, находящуюся в подъездном домофоне, – причем именно к этому блоку. Также можно подключить аудиоканал при желании. Однако помните, что блок сопряжения может быть как внешним, так и внутренним. И внутренний надежнее: он не только скрыт другими панелями и дает возможность при желании подключить еще несколько дополнительных панелей к видеодомофону, но и позволяет регулировать видеосигналы при подключении, а это является несомненным плюсом для мест с плохим освещением.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.
