Кабель КГ. Устройство и маркировка. Характеристики и применение
Гибкий кабель КГ служит для подсоединения передвижных электрических устройств и оборудования к питанию сети до 660 вольт частотой до 400 герц, а также к сети постоянного тока до 1000 вольт. Силовой кабель в гибкой оболочке имеет большую популярность. Его применяют в качестве сварочного кабеля, а также в электропроводке.

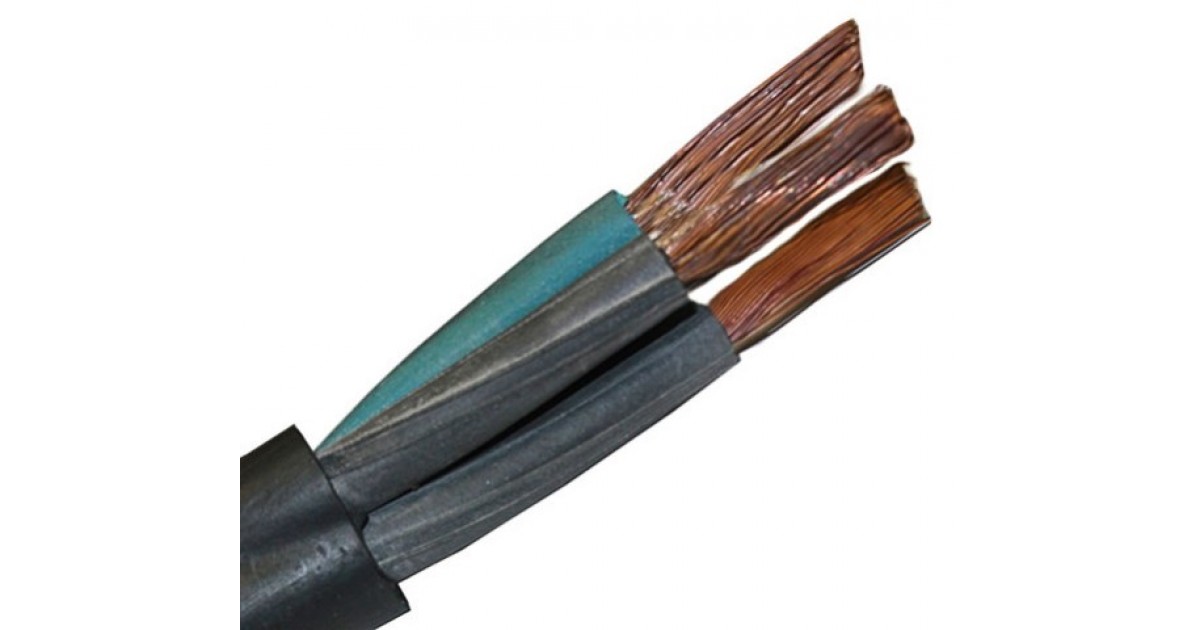

Устройство
В торговой сети силовой кабель предлагается в виде многожильного варианта. Чаще всего он имеет 4 жилы, из которых одна жила – это заземление, а остальные – фазные проводники. Жила для заземления имеет сечение меньше, чем фазные жилы.
1 — Токопроводящая жила.
2 — Специальная пленка, предохраняющая от слипания.
3 — Резиновая изоляция.
4 — Полиэтилентерефталатная пленка.
5 — Резиновая оболочка кабеля.
Оболочка кабеля выполнена из резины, поэтому кабель имеет гибкие свойства. Эта оболочка является резиновой изоляцией. Для нее применяются такие марки резины, как РТИ-1 (натуральный каучук), РТИ-2 (бутадиеновый каучук).
Каждая оболочка жилы гибкого кабеля отделена от резиновой оболочки специальной пленкой, предотвращающей слипание материалов между собой вследствие нагревания кабеля при работе. Многие изготовители вместо такой пленки в кабеле используют специальный порошок или тальк.
Каждая жила расположена в резиновой изоляции других видов РШТ-2 (для умеренного климата), РШТ-2ХЛ (для холодных районов). Основу этой резины составляет изопрен. Оплетка кабеля может содержать пряжу, антисептик, в зависимости от климатического пояса применения.

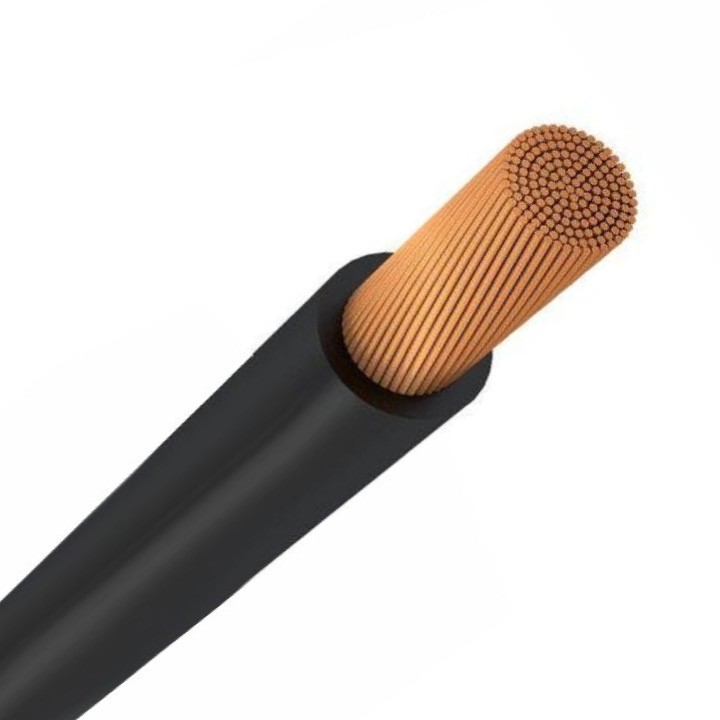

Токопроводящая жила состоит из тонких медных луженых проволок, которые относятся к 5-му классу гибкости. Это является высоким классом, гарантирующим значительное число возможных сгибов кабеля. Это число может достигать 30 тысяч раз.
Чтобы кабель КГ, применяемый в качестве сварочного, меньше нагревался, его необходимо располагать более прямолинейно, так как это уменьшает его индуктивность.
Маркировка кабеля
Обозначение «КГ» на кабеле означает «кабель гибкий».
Изготовители гибкого кабеля применяют следующие виды маркировки:
Изготовители гибкого кабеля применяют следующие виды маркировки:- Цифровая.
- Цветовая.
Цифровая маркировка выполняется цифрами, начиная от цифры 1 и далее. При этом заземляющая жила маркируется цифрой «0». При маркировке цветом используют три цвета:
- Коричневый.
- Голубой.
- Черный.
Заземляющая жила имеет желто-зеленый цвет.
Разновидности
Кабель КГ имеет несколько моделей. Рассмотрим основные из них.

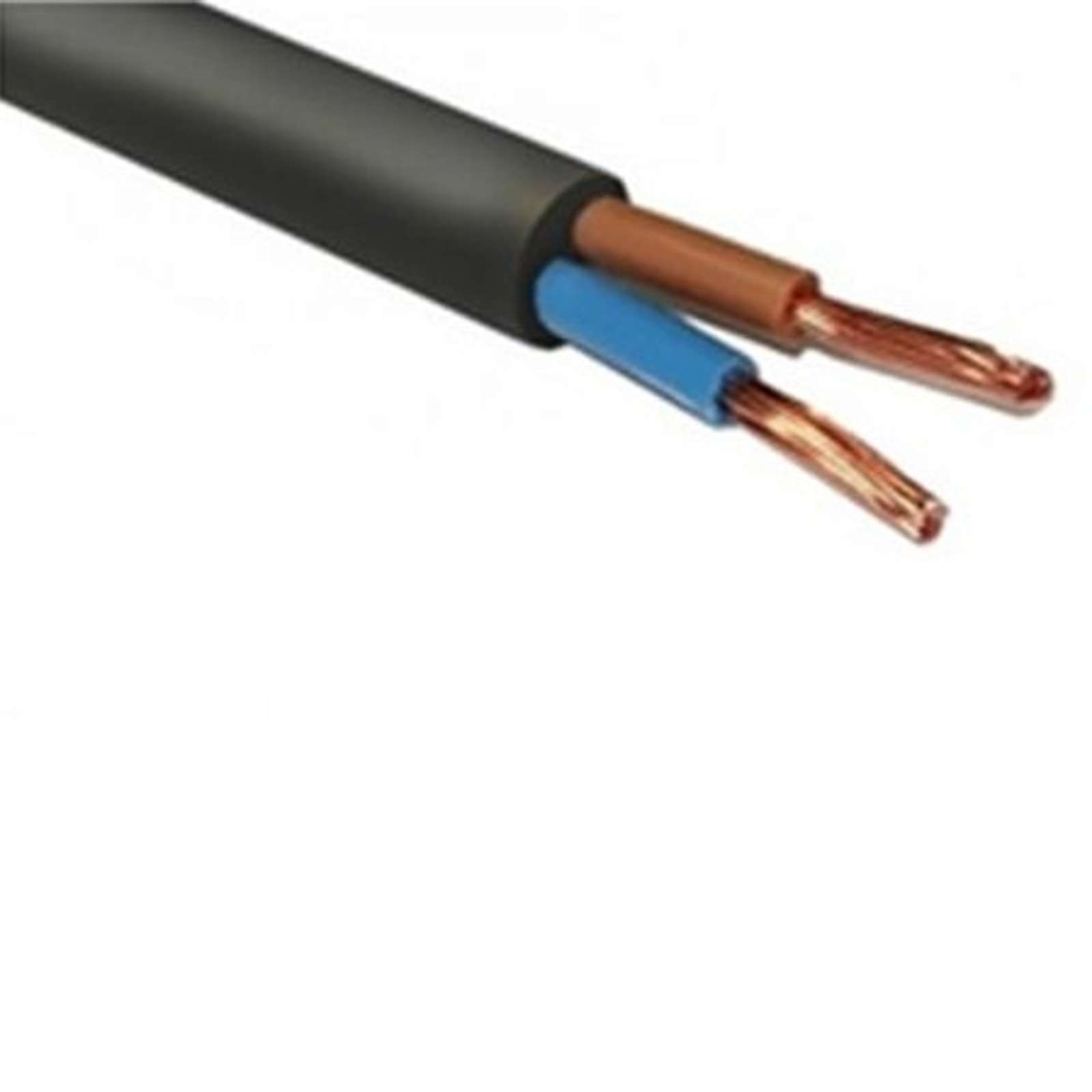

Кабель КГВВ
Его устройство содержит изоляцию из полимеров, например, поливинилхлорида, который имеет повышенный срок службы и может достигать 25 лет. Чаще всего им подключают механизмы и приводы большой мощности. Например, таким кабелем подводят питание к экскаваторам, подъемно-транспортным механизмам и другим подвижным агрегатам.
Поливинилхлорид в качестве оболочки позволяет применять кабель в широком интервале рабочих температур, которые могут находиться от -50 до +50 градусов.
Поэтому такой кабель не имеет ограничений по применяемости от условий климата.
1 — Медные жилы
2 — Изоляция из ПВХ
3 — Оболочка из ПВХ
Кабель КГВВ может применяться для переменного напряжения до 1000 вольт, и для постоянного напряжения от 1000 до 1500 вольт. При прокладке такого кабеля без вспомогательных шлейфов его стойкость к возгоранию возрастает.
Кабель РКГМ
Эта модификация кабеля имеет свою расшифровку:
- Р – резиновая оболочка.
- К – содержание кремния в изоляции.
- Г – голый.
- М – материал жил – медь.
Устройство этого кабеля включает в себя медные жилы, изоляцию из кремнийорганической резины, оплетку из стекловолокна, пропитка лаковая с содержанием кремния.
Характиристика кабеля РКГМ:
- Площадь сечения жил 0,75-120 мм2.
- Допустимый радиус сгибания более 2-х диаметров.
- Диапазон рабочих температур -60 +180 градусов.
- Сеть переменного напряжения до 0,66 кВ.
- Высокая влагоустойчивость (100% при +35 градусах).
1 — Многопроволочная жила
2 — Кремнийорганическая изоляция
3 — Оболочка из стекловолокна
Такое исполнение кабеля применяется для различных сетей и подключений устройств, и механизмов. Его можно протягивать по воздуху, так как он имеет защиту от влаги и радиации, механических воздействий.
Одним из ограничений в применении является недопустимость контакта с агрессивными маслами и веществами. Поэтому перед подключением необходимо проверить подключаемое оборудование на наличие масляных пятен. При необходимости следует устранить утечку масла, и выполнить очистку. Нагрузка на кабель должна быть точно подобрана.
Сечение кабелей
Кабель КГ можно разделить по числу токопроводящих жил, и по сечениям жил, которые определяют мощность, которую способен выдержать кабель:
- 1-жильный кабель характеризуется сечением жил 2,5-50 мм2.
- 2-х и 3-х жильные кабели имеют сечение жил 1-150 мм2.
- 4-х жильный кабель изготавливается с жилами 1-95 мм2.
- 5-ти жильный кабель может иметь сечение жил 1-25 мм2.
Жила заземляющего контура всегда выполняется сечением меньше фазных жил.
Температурные свойства
Это является важным свойством, которое влияет на срок службы кабеля. Чаще всего кабель эксплуатируется от -40 до +50°С. По обозначению можно определить температуру применения кабеля.
- ХЛ – обозначает применение кабеля при отрицательных температурах.
- Т – для тропического климата.
- Кабель КГн – исполнение с негорючей изоляцией.
При измерении сопротивления кабеля берут его длину 1 км, при температуре +20°С, сила тока 2,5 ампер, частота 50 герц. При таких параметрах замеров сопротивление должно быть 50 Ом.
Кабель КГ производится разной длины в зависимости от площади сечения жил.
- При сечении жил от 1 до 35 мм2 кабель выполняют длиной 150 м.
- Если сечение от 35 до 120 мм2, то длина кабеля составляет до 125 метров.
- При площади сечения 150 мм2 кабель изготавливают 100-метровой длины.
Способы прокладки кабеля
Для прокладки таких типов кабелей могут применяться различные виды прокладки. Рассмотрим основные способы.
Прокладка в трубах
Чтобы защитить кабель КГ от различных повреждений изоляции на открытых местах установки используется метод прокладки в трубах:
- Трубы ПВХ.
- Металлические трубы.
- Керамические трубы.
- Асбестоцементные трубы.
Стыки труб выполняются плотными, герметичными. На стыках монтируют герметичные муфты. На выходе из трубы кабеля его герметизируют смоляной лентой, термоусадкой, и особой пряжей. Диаметр труб для кабеля должен превышать диаметр кабеля в 2 раза.
Кабель КГ на лотках
В лотках прокладывают кабель до 16 мм2.
Такой метод используют в промышленных цехах с агрессивной средой. Монтаж лотка выполняется по поверхностям и перекрытиям помещения. Кабели укладываются в один слой по ширине лотка.
Воздушная прокладка
Гибкий кабель можно прокладывать на эстакадах и тросах по воздушным линиям. При этом нельзя забывать о технических свойствах мест укладки, возможном обрыве кабеля.
Грунтовая укладка
Этот метод практически не применяется, так как не обладает достаточной надежностью. Он не имеет защиты от повреждений. Возможна его порча строительным мусором, грунтом, что приводит к неисправностям кабеля.
Открытая прокладка
Гибкий кабель КГ можно укладывать без использования вспомогательной защиты. При этом исключают возможность его повреждения, наличия скопления людей. Высота открытой прокладки кабеля должна соответствовать нормативным документам, не позволять чрезмерного изгиба и повреждения кабеля механизмами и различными устройствами.
Похожие темы:
5 секретов кабеля КГ — где нельзя подключать, характеристики, отличия от КОГ, КГТП, КГХЛ, КГНГ.
Кабель КГ расшифровывается как:
На сайтах кабельных компаний, выпускающих данную продукцию, главное внимание уделяется основным техническим характеристикам: количество и сечение жил, номинальный ток, диаметр, масса и т.п.
Основные технические характеристики кабеля КГ
Допустимый ток нагрузки, масса, наружный диаметр
Мы же рассмотрим несколько другие вопросы, которые играют не менее важную роль при выборе данного изделия.
1Где кабель КГ подключать нельзя? 2Есть ли кабель еще гибче? 3Почему медная жила имеет темный цвет? 4Почему специализированный кабель это “зло” для домашнего использования? 5Почему у КЛ такой маленький срок службы?Изначально упустив все это из вида, ваш кабель очень быстро «коротнёт», а вы даже не поймете почему это произошло и будете винить во всем некачественный материал или завод изготовитель, который в конечном итоге окажется вовсе не причем.
Кабель или провод
В наши дни на рынке присутствует очень много кабелей и проводов в оболочке, так что многие до сих пор путают понятия кабель и провод.
Кто-то заявляет, что кабелем считаются те изделия, которые можно прокладывать в земле.
Другие утверждают, что кабелем называются все провода, имеющие еще одну внешнюю оболочку. Хотя у самого первого кабеля в мире вовсе не было оболочки, тем не менее он все равно считался кабелем.
Позже жилы стали изолировать гуттаперчой — натуральным материалом из сока деревьев. При этом данную изоляцию приходилось еще и поддерживать во влажном состоянии.
Поэтому по одному внешнему виду нельзя судить, что перед вами – кабель или провод. Яркий тому пример шнур ШВВП или провод ПВС.
Сюда же можно отнести и СИП-4, который ошибочно называют кабель СИП.
Только производитель изделия, который придает его изоляции те или иные свойства, соответствующим образом маркирует товар, может указывать на его функциональное значение.
Места применения кабеля КГ
По идее эпоха резиновой изоляции уже давно прошла. Все массово переходят на другие инновационные материалы – полимеры, сшитый полиэтилен СПЭ и т.п.
Почему же кабель КГ до сих пор выпускается и массово используется как в быту, так и в промышленности? Может наши заводы просто не хотят перевооружать и модернизировать свой парк станков и оборудования, или у них слишком много запасов резины?
Вовсе нет. Ответ тут более простой. Гибкому кабелю КГ попросту нет достойной и недорогой альтернативы.
Изначально этот кабель пришел к нам на “поверхность” из шахты. Отсюда его и номинальное переменное напряжение – до 660В.
Резиновые оболочки всегда активно применяются там, где требуется максимальная гибкость:
- на экскаваторах
- талях, лебедках
- в судостроении (+ возможность использования при 100% влажности!)
Полюбили КГ не только электрики и сварщики.
Ценители хорошего и качественного звука приспособили его для подключения акустики в автомобилях. Он до сих пор считается хорошей альтернативой специализированным маркам Pride 4Ga и т.п.
Главное преимущество КГ – способность работать в самых тяжелых производственных условиях. Кабель можно десятки метров безболезненно тащить по земле, подвергать жестким изгибам, деформации.
Никакой другой кабель в данной ситуации не заменит КГ. Будь у него хотя несколько слоев изоляции.
Поэтому запомните и закрепите – КГ предназначен в первую очередь для подключения переносных эл.установок, а не для стационарного и длительного использования в электрощитовых.
Он легко выдерживает вибрации, мелкие задиры изоляции и даже скручивания в петлю.
Хотя по норме радиус изгиба здесь тоже ограничивается – 8 наружных диаметров.
Отличия кабеля КГ и КОГ
Если вам нужен еще более гибкий кабель, к ваши услугам марка КОГ или КОГ-1.
Собственно он так и расшифровывается – Кабель Особо Гибкий.
В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.
Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1*16 (меньше устает запястье), а на “массу” привычный КГ.
Чтобы отличить один от другого нужно микрометром сравнить именно толщину жилок. Не ориентируйтесь по сплетению жил в косички. Некоторые специалисты уверяют, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в отдельные пучки.
Это не так. Доверять можно только маркировке или показаниям микрометра. “Косички” бывают как у одной марки, так и у другой.
Работа с кабелем зимой
Еще один немаловажный момент – способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк – от -40С до +50С.
За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию.
Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.
Кабель КГ даже при -30С остается достаточно гибким. Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!
Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин.
В быту обычный КГ применяется в качестве переноски для электроинструмента или при подключении сварочного аппарата. Он более устойчив к механическим воздействиям, чем провод ПВС.
А именно ПВС чаще всего и используется в заводских удлинителях.
Поэтому профессиональные монтажники предпочитают делать переноски на 220-380V самостоятельно.
Специализированные марки
Помимо обычного КГ или КГ-хл для промышленности выпускается и их модификация КГЭ.
Внутри оболочки такого кабеля имеется экран из токопроводящей резины.
При повреждении жил кабеля моментально начинается утечка на этот экран, с последующим срабатыванием защит.
Кстати, многие потребители до сих пор почему-то путают КГ с другими «шахтными» марками, например ГРШЭ. Я помню, как шахтеры в советское время массово тащили такие кабеля к себе домой и “нахаляву” подключали ими свои жилые дома.
Через пару лет стационарной уличной эксплуатации кабеля, начинались реальные проблемы.
Эл.монтеры обслуживающие данные ВЛ-0,4кв, потом долго матерились, пытаясь найти замыкание на разветвленной линии с десятками потребителей. Вроде бы и схлеста проводов нет, а автомат на КТП выбивает.
Вот и приходилось дабы найти повреждение, в первую очередь откидывать именно таких “шахтеров”.
Специальные экранированные марки кабеля КГ до сих пор используют в шахтах. Однако применять их в быту нет никакого смысла.
Темный цвет медных жил и старение кабеля
Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.
Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.
Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.
Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.
Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.
По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.
Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.
Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.
Недостатки кабеля КГ
Многих интересует, можно ли прокладывать кабель КГ под землей (непосредственно в земле без защитных труб)? Нет, нельзя.
Оболочка у КГ выполнена из резины марки РШТ-2. Она предназначена для легких и средних условий эксплуатации и под землей вследствие постоянного давления грунта кабель выйдет из строя.
Главный минус кабеля КГ это его срок службы. По нормативным параметрам он составляет 4 года с даты изготовления.
На переносках с кратковременной работой и нормальной эксплуатацией, плюс периодической перезаделкой концов, срок службы можно подлить до 10 лет.
Везде говорится, что КГ не боится ультрафиолета, однако это не относится к изоляции его жил. На солнце в первую очередь разрушается именно она. Поэтому оставлять на улице под открытым небом разделанные концы крайне не рекомендуется.
Поработали, смотали переноску в конце рабочего дня и убрали в гараж.
Для длительного уличной эксплуатации производители выпускают другую разновидность кабеля – КГТП.
Буквы ТП обозначают, что изоляция у него (внутрення и внешняя) выполнена из термоэластопласта. Данная марка имеет повышенную стойкость к ультрафиолетовым лучам и меньший вес.
Еще не забывайте, что обычный КГ очень горючий и выделяет в процессе горения много токсичных веществ.
Есть правда марка КГн. Но все равно данный кабель нельзя использовать для стационарной прокладки в жилых и общественных зданиях.
Также не путайте кабеля КГВВнг и КГнг. Это две совершенно разные марки. К резиновым кабелям первый никакого отношения не имеет.
Из-за наличия сажи в изоляции, КГ всегда темного цвета. Протащив волоком кабель по идеально чистой поверхности, можно наследить и оставить плохо смываемые метки.
Поэтому будьте осторожны при таскании таких переносок в квартирах с чистовым ремонтом.
А еще, если кто-то додумается проложить такой кабель скрыто под штукатуркой у себя дома, то после прохождения через него достаточного тока КЗ, на обоях стены можно увидеть выступившую трассу КЛ 😊
youtube.com/embed/7i4tTGWEgCE?» frameborder=»0″ allowfullscreen=»true»/>
Статьи по теме
Гибкий силовой кабель КГ имеет медную многопроволочную токопроводящую жилу круглой формы (ГОСТ 22483). Разделительный слой изготавливается из гибкой пленки. Кроме того, допускается наложение изоляции без пленки. Изоляция кабеля КГ выполняется из шланговой резины. Для удобства монтажа жилы имеют цветовую маркировку. Так, нулевая жила кабеля кг имеет голубую расцветку. При отсутствии нулевой жилы голубой цвет может использоваться для марикровки любой жили кроме заземляющей. Жила заземления обычно имеет изоляцию желтого-зеленого цвета.
Варианты исполнения кабеля КГ
Кабель КГ изготавливается в нескольких вариантах климатического исполнения. Буква «У» в марке кабеля означает, что он предназначен для эксплуатации в умеренных широтах.
Температура эксплуатации такого кабеля от -40 °С до +50 °С. Для проводов КГ в тропическом исполнении к марке кабеля дописывают букву «Т» (допустимая температура среды от -10 °С до +55 °С). Их отличием является изготовление жилы из медной проволоки луженой оловом. Для кабелей КГ в холодостойком исполнении к марке кабеля дописывают две буквы «ХЛ». Изоляция такого кабеля выполняется из специальной прохладность резины. Благодаря этому он может эксплуатироваться при температурах от -60 °С до +50 °С. Буква «н» в марке говорит о наличии нулевой жилы.
Применение кабеля КГ
Основное назначение кабеля марки кг — присоединение передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1 кВ. При этом допускаются изгибы кабеля радиусом не менее 8 его диаметров.
Технические характеристики провода КГ
Строительная длина кабелей:
— с номинальным сечением основных жил до 35 кв.
мм включительно — не менее 150 м;
— с номинальным сечением основных жил 50 кв. мм и выше — не менее 125 м;
— по согласованию с потребителем допускается сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления. Срок службы кабелей КГ (с момента изготовления кабеля): 4 года.
Достоинства кабеля КГ
Основными преимуществами кабеля этой марки являются:
- Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
- Высочайшая гибкость.
- Рекомендуется использовать в установках с повышенной вибрацией.
Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.
- Во-первых, их напряжение не должно превышать 660 вольт.
- Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
- В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.
Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.
Кабель КГ 1х10 Кабель КГ 1х95 Кабель КГ 1х120 | Кабель КГ 2х1,5 Кабель КГ 2х10 Кабель КГ 2х16 | Кабель КГ 3х1,5 Кабель КГ 3х10 |
Кабель КГ 3х2,5+1х1,5 Кабель КГ 3х95+1х35 Кабель КГ 3х120+35 | Кабель КГ 4х1,5 Кабель КГ 4х95 Кабель КГ 4х120 | Кабель КГ 5х1,5 Кабель КГ 5х10 Кабель КГ 5х95 Кабель КГ 5х120 |
Описание кабеля РПШ
Провод РПШ (с резиновой изоляцией и резиновым шлангом) используется для подсоединения установок в электросетях, для монтажа радиоаппаратуры, а также может применяться для нестационарной прокладки.
Кабель РПШ предназначен для эксплуатации в районах с умеренным климатом при условии отсутствия воздействия прямых солнечных лучей и атмосферных осадков, в закрытых помещениях
Расшифровка кабеля РПШ:
«Р» — резиновая изоляция.
«П» — изоляция или оболочка из термопластичного полиэтилена
«Ш» — изоляция из полиамидного шелка
Конструкция кабеля РПШ:
- Токопроводящая жила;
- Резиновая изоляция;
- Резиновая оболочка.
Провод РПШ состоит из многопроволочных скрученных между собой медных жил с резиновой изоляцией. Поверх изолированных жил возможно использование пленки из полиэтилентерефталата в качестве разделительного слоя.
Технические характеристики и условия эксплуатации провода РПШ:
- температура окружающей среды от минус 40°С до плюс 60°С;
- относительная влажность воздуха может составлять до 98%;
- монтаж проводов производится при температуре окружающей среды не ниже -15°С;
- температура на жиле не должна превышать +65°С;
- срок службы кабеля — не менее 8 лет.
Кабель РПШ 2х1 Кабель РПШ 2х1,5 Кабель РПШ 2х2,5 | Кабель РПШ 5х1 Кабель РПШ 5х1,5 Кабель РПШ 5х2,5 | Кабель РПШ 7х1 Кабель РПШ 7х1,5 Кабель РПШ 7х2,5 |
| Кабель РПШ 10х1 Кабель РПШ 10х1,5 Кабель РПШ 10х2,5 | Кабель РПШ 12х1 Кабель РПШ 12х1,5 Кабель РПШ 12х2,5 | Кабель РПШ 14х1 Кабель РПШ 14х1,5 Кабель РПШ 14х2,5 |
Товары в категории
Кабель КГ 1х10
Кабель КГ 1х16
Кабель КГ 1х25
Кабель КГ 1х35
Кабель КГ 1х50
Кабель КГ 1х70
Кабель КГ 1х95
Кабель КГ 1х120
Кабель КГ 2х1,5
Кабель КГ 2х2,5
Кабель КГ 2х4
Кабель КГ 2х6
Кабель КГ 2х10
Кабель КГ 2х16
Кабель КГ 3х1,5
Кабель КГ 3х2,5
Кабель КГ 3х4
Кабель КГ 3х6
Кабель КГ 3х10
Кабель КГ 3х16
Кабель КГ 3х2,5+1х1,5
Кабель КГ 3х4+1х2,5
Кабель КГ 3х6+1х4
Кабель КГ 3х10+1х6
Кабель КГ 3х16+1х6
Кабель КГ 3х25+1х10
Кабель КГ 3х35+1х10
Кабель КГ 3х50+1х16
Кабель КГ 3х70+1х25
Кабель КГ 3х95+1х35
Кабель КГ 3х120+35
Кабель КГ 4х1,5
Кабель КГ 4х4
Кабель КГ 4х6
Кабель КГ 4х10
Кабель КГ 4х16
Кабель КГ 4х25
Кабель КГ 4х35
Кабель КГ 4х50
Кабель КГ 4х70
Кабель КГ 4х95
Кабель КГ 4х120
Кабель КГ 5х1,5
Кабель КГ 5х4
Кабель КГ 5х6
Кабель КГ 5х10
Кабель КГ 5х16
Кабель КГ 5х25
Кабель КГ 5х35
Кабель КГ 5х50
Кабель КГ 5х95
Кабель КГ 5х120
Кабель РПШ 5х1
Кабель РПШ 5х1,5
Кабель РПШ 5х2,5
Кабель РПШ 7х1
Кабель РПШ 7х1,5
Кабель РПШ 7х2,5
Кабель РПШ 10х1
Кабель РПШ 10х1,5
Кабель РПШ 10х2,5
Кабель РПШ 12х1
Кабель РПШ 12х1,5
Кабель РПШ 12х2,5
Кабель РПШ 14х1
Кабель РПШ 14х1,5
Кабель РПШ 14х2,5
Кабель РПШ 2х1
Кабель РПШ 2х1,5
Кабель РПШ 2х2,5
Кабель медный силовой КГ — Электросистемы
Как купить кабель КГ?
Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.
д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.
Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.
Кабель КГ
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.
Сварочный кабель
Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.
Обычно используется одножильный кабель круглого сечения различных диаметров.
Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы «крокодилы» (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.
Конструкция кабеля КГ
- Токопроводящая жила скрученная из медных или медных луженых проволок;
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины на основе натурального и бутадиенового каучуков;
- Оболочка из резины на основе изопренового и бутадиенового каучуков.
Условия эксплуатации и технические характеристики кабеля КГ:
- Температура на жиле не более — 750 С
- Температура окружающей среды — минус 400 С плюс 500 С
- Номинальное постоянное напряжение, (кВ) — 1.0
- Радиус изгиба кабеля, не менее (наружных диаметров) — 8
- Кабель устойчив к многократным изгибам.
- Устойчив к воздействию солнечных лучей.
- Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. — не менее 150 м, сечением 50-100 мм2 — не менее 125 м, сечением 150 мм2 и выше — не менее 100 м.
- Срок службы — 4 года.
Типы кабеля КГ
Отличие есть по климатическому исполнению и условиям эксплуатации:
- КГ — как основная модель (при температурах от -40 до +500 С)
- КГ-ХЛ — для холодного климата (при температурах от -60 до +500 С)
- КГ-Т — для тропического климата (при температурах от -10 до +550 С)
- КГН — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +500 С). Способен длительное время работать в агрессивных средах.
Способен длительное время работать в агрессивных средах.Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.
Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -600 С.
В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть.
Это позволило использовать для подключения в шахтах и карьерах.
Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.
Области применения кабелей марки КГ
Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.
Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря.
Используется при подключении мобильных и подвижных электроустановок и агрегатов.
Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.
Кабель КГ, КГ-ХЛ, кабель РПШ – основные характеристики и особенности использования
Кабели КГ, РПШ, КГ-ХЛ широко применяются при профессиональном подключении сложных современных производственных механизмов к основной сети переменного тока с напряжением в 660 В и показателями частоты примерно 400 Гц. Используются изделия и при грамотном подключении к источнику постоянного тока, параметры которого достигают 1000 В. Проводящие ток жилы, присутствующие в проводах, в состоянии эффективно выдерживать серьезный уровень нагрева, максимальная температура при котором может достигать 750 градусов.
Общее конструктивное производственное исполнение кабеля по технике использования предусматривает эксплуатацию жилы, которая состоит из двух и более проводников, сделанных из меди. Качественная резина в подобных изделия играет роль качественного изолятора.
Одновременно с этим на жилы, проводящие ток, наносится небольшой слой свинцово-оловянного покрытия, где части олова принадлежит около 40%. Изделия с такой характеристикой предназначены для использования в тропическом влажном и теплом климате.
Кабель КГ для сварки
Современные кабели марки КГ долгое время выпускаются для максимально прочного присоединения стандартной сети электричества к разным производственным передвижным сложным по эксплуатации механизмам. Провода при этом идеально подходят, как для наружной, так и для внутренней категории прокладки. Сфера использования изделий достаточно широка, он идеально подходит для таких условий, как:
- Применение на полностью открытых площадках в разных макроклиматических регионах – на водоемах, в областях с тропическим климатом и с умеренно холодным климатом;
- Кабель широко используется в разных по назначению помещениях;
- Изделия отличаются стойкостью к влиянию солнечных лучей, то есть подходит для внешней установки;
- Материалы, из которых выполнены кабели, отличаются стойкостью к вероятности поражения плесенью и грибка.
Универсальность и высокое качество кабеля КГ основано на особенностях его конструкции. Изделия характеризуются наличием много проводной системой жил, которые покрыты качественной, выполненной из резины изоляцией. Жилы скручены в небольшие пучки по две-пять проводов.
Производители изготавливают кабели по сложной инновационной технологии. Благодаря этому их качество намного превышает подобные изделия марок ВВГ и ПВС. Каждая партия перед реализацией проходит проверку на стойкость к воде. Все это значительно увеличивает стоимость кабелей, чему также способствует используемый в производстве дорогой по стоимости пластикат.
Стоимость кабеля идеально соотносится с его качеством и преимущественными техническими свойствами, среди самых основных можно отметить:
- Исполнение в разнообразных условиях климата может быть – У, ХЛ, а также Т.
- Основная категория размещения соответствует требованиям ГОСТа 15150-69 – 1, 2, 3.
- Минимальная длина изделия с показателями сечения 35 мм составляет 150 метров. У кабеля, сечение которого равно 50 мм, минимальная длина равна 125 метров. В процессе реализации покупателю выдается столько кабеля, сколько требуется, не меньше установленного минимума.
- Возможна эксплуатация в диапазоне от минус 45 до плюс 50 градусов.
- Кабель характеризуется высоким сроком эксплуатации. Он составляет полных 4 года.
- Общий гарантийный период обслуживания полгода от начала работы устройства.
У кабеля, сечение которого равно 50 мм, минимальная длина равна 125 метров. В процессе реализации покупателю выдается столько кабеля, сколько требуется, не меньше установленного минимума.Кабель отличается простотой и комфортом в процессе применения. Жила изоляции имеет индивидуальное цветовое решение и цифровое обозначение. Нулевая производится в голубом оттенке, жила эффективного заземления — желто-зеленая. Основная оболочка кабеля выполнена из резины категории шланговой.
Важно! Качество кабеля находится на достаточно высоком уровне. Оболочка в состоянии защитить кабель при использовании в разном климате. Подобная жила отделяется специальным разделяющим слоем прочной пленки из синтетики.
Силовой кабель КГ-ХЛ описание
Провода популярной марки КГ-ХЛ применяются в современной промышленности для соединения разного плана плана механизмов категории передвижных к проведенным сетям категории 660 В, а также 1000 В с параметрами частоты с показателем 400 Гц.
К иным свойствам можно отнести:
- Степень изоляции самого провода и оболочки кабеля при 20 градусах выше нуля равна 50 МОм;
- Уровень сопротивления току постоянного режима проводящих ток жил в процессе расчета на 1 км при 20 градусах полностью отвечает требованиям ГОСТа 22483;
- Длина изделия стандартная. С сечением около 35 мм – 150 метров, с показателем сечения 50 мм – 125 метров. Провод сниженной длины не приобретается, больше можно;
- Общее время эксплуатации составляет примерно 4 года, предоставляемая гарантия равна 6 месяцам со времени начала использования кабельного изделия;
- Кабель отличается универсальностью, он отлично эксплуатируется при температуре от минус 45 градусов до 40 выше нулевой отметки.
Кабель характеризуется идеальной конструкцией. Есть проводящая ток многопроволочная качественная жила правильной круглой формы. Данный элемент относится к 4-ому классу и соответствует требованием ГОСТа 22483.
Слой для разделения присутствует на главных и на дополнительных. С составе конструкции есть выполненная из качественной резины защитная изоляция. Подобные провода выполнены со специальной отличительной расцветкой. Такая стандартная жила бывает окрашенной полностью или иметь соответствующего оттенка полосу.
Провода, которые предназначены изначально для заземления, выполнены в желтовато-зеленом оттенке, нулевые – голубые. Подобная расцветка может быть совершенно иной, если кабель выполняется на заказ, цвета могут быть иными. Кроме описанных конструкционных элементов стандартный кабель обладает скруткой в 16 диаметров, есть хладостойкая оболочка, которая изготовлена из специальной шланговой резины.
Силовой гибкий РПШ кабель
Подобная категория современных изделий выпускаются для подсоединения к сети с примерным напряжением в 380, а также 660 В инновационных мощных промышленных механизмов и установок категории стационарных. Изделия идеально подходят для монтажа качественной радиоаппаратуры.
Провода универсальны, их можно использовать в местах с разным температурным режимом – от минус 40 до плюс 60 градусов. К иным преимуществам кабеля можно отнести его способность без проблем выдерживать прямое влияние лучей солнца, атмосферные осадки. В продукции данной категории большой популярностью пользуются жилы с сечением 4 мм. Они стойки к серьезным перегибам, причем даже относительно многоразовым. Один такой провод, выпущенным серьезным производителем, в состоянии выдержать 500 полных циклов возможной гибки. Кабели с показателями сечения примерно 6-10 мм в состоянии выдержать не менее 15-17 двойных сильных перегибов. К иным положительным техническим свойствам кабелей данной категории можно отнести следующие:
- Изоляция в состоянии выдержать напряжение тока 1,5 кВ на протяжении 5 минут.
- Переменный показатель напряжения общей частоты 400 Гц составляет 0,38 кВ.
- Максимально допустимое напряжение составляет 0,7 кВ.
- Установку кабеля можно провести по при общей температуре до минус 15 градусов.
- Кабель в состоянии выдержать долговременное воздействие нагрева в 65 градусов выше нуля.
- Общая строительная длина примерно составляет 50 метров.
- Уровень сопротивления изоляции на 1 км равна 110 МОм при температурном режиме от 20 градусов выше нуля.
- Срок эксплуатации кабеля при соблюдении условий применения составляет 8 лет, гарантия на изделие составляет один год.
- Изделие идеально эксплуатируется при температуре выше 35 градусов, а допустимый максимум составляет 60 градусов.
Особого внимания заслуживает конструкция кабеля марки РПШ. Среди основных элементов кабеля конструкции можно отметить прочную резиновую изоляцию. Материал изготовления основан на натуральных каучуковых породах и на бутадиене. Присутствует скрученная из высокого качества луженых проволок жила, которая относится к 4 классу. Для обмотки кабеля используется качественная полиэтиленовая терефталатная пленка. Маркируются жилы в стандартном порядке – цвет и цифровые показатели.
Кабель КГ
Кабель КГ, КГн |
КГ КГн
Конструкция кабеля КГ, КГн: 1. Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%. 2. Разделительный слой — синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины. 3. Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы.
4. Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
Применение кабеля КГ, КГн: Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С. Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т». Для кабелей в холодостойком исплнении к марке кабеля добавляется через дефис буквы «ХЛ». Кабели марки КГН используются при возможности попадания на оболочку дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве, а также смазочных масел.
Технические характеристики кабеля КГ, КГн: — Климатическое исполнение: |
Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.
ЦЕНА НА КАБЕЛЬ КГ.
Кабель КГ 1х10 цена 42р за 1м
Кабель КГ 1х16 цена 64р за 1м
Кабель КГ 1х25 цена 98р за 1м
Кабель КГ 1х35 цена 134р за 1м
Кабель КГ 1х50 цена 190р за 1м
Кабель КГ 1х70 цена 265р за 1м
Кабель КГ 1х95 цена 370р за 1м
Кабель КГ 1х50 цена 190р за 1м
Кабель КГ 1х120 цена 510р за 1м
Кабель КГ 1х150 цена 630р за 1м
Кабель КГ 1х185 цена 710р за 1м
Кабель КГ 1х240 цена 930р за 1м
Кабель КГ 1х300 цена 1160р за 1м
Кабель КГ 2х0,75 цена 16р за 1м
Кабель КГ 2х1 цена 18р за 1м
Кабель КГ 2х1,5 цена 20р за 1м
Кабель КГ 2х2,5 цена 30р за 1м
Кабель КГ 2х4 цена 44р за 1м
Кабель КГ 2х6 цена 62р за 1м
Кабель КГ 2х10 цена 120р за 1м
Кабель КГ 3х0,75 цена 18р за 1м
Кабель КГ 3х1 цена 24р за 1м
Кабель КГ 3х1,5 цена 27р за 1м
Кабель КГ 3х2,5 цена 39р за 1м
Кабель КГ 3х4 цена 59р за 1м
Кабель КГ 3х6 цена 88р за 1м
Кабель КГ 3х10 цена 144р за 1м
Кабель КГ 3х16 цена 248р за 1м
Кабель КГ 3х25 цена 370р за 1м
Кабель КГ 3х35 цена 510р за 1м
Кабель КГ 3х50 цена 680р за 1м
Кабель КГ 3х70 цена 980р за 1м
Кабель КГ 3х95 цена 1370р за 1м
Кабель КГ 3х120 цена 1700р за 1м
Кабель КГ 3х150 цена 2470р за 1м
Кабель КГ 3х185 цена 3460р за 1м
Кабель КГ 4х1,5 цена 36р за 1м
Кабель КГ 4х2,5 цена 51р за 1м
Кабель КГ 4х4 цена 76р за 1м
Кабель КГ 4х10 цена 190р за 1м
Кабель КГ 4х16 цена 286р за 1м
Кабель КГ 4х25 цена 428р за 1м
Кабель КГ 4х35 цена 576р за 1м
Кабель КГ 4х50 цена 900р за 1м
Кабель КГ 4х95 цена 1670р за 1м
Кабель КГ 4х120 цена 2100р за 1м
Кабель КГ 5х1,5 цена 41р за 1м
Кабель КГ 5х2,5 цена 64р за 1м
Кабель КГ 5х4 цена 96р за 1м
Кабель КГ 5х6 цена 135р за 1м
Кабель КГ 5х10 цена 235р за 1м
Кабель КГ 5х16 цена 395р за 1м
Кабель КГ 5х25 цена 535р за 1м
Кабель КГ 5х35 цена 730р за 1м
Кабель КГ 5х50 цена 980р за 1м
Кабель КГ 5х70 цена 1635р за 1м
Кабель КГН 2х2,5 цена 54р за 1м
Кабель КГН 2х10 цена 150р за 1м
Кабель КГН 3х1,5 цена 44р за 1м
Кабель КГН 3х4 цена 94р за 1м
Кабель КГН 4х1,5 цена 56р за 1м
Кабель КГН 4х2,5 цена 80р за 1м
Кабель КГН 4х6 цена 166р за 1м
Кабель КГН 4х25 цена 556р за 1м
Кабель КГН 4х50 цена 1050р за 1м
Кабель КГН 5х4 цена 146р за 1м
Кабель КГН 5х10 цена 312р за 1м
Кабель КГН 5х16 цена 460р за 1м
Кабель КГСРТЭнг 4х1 цена 180р за 1м
Кабель КГ-ХЛ 1х10 цена 48р за 1м
Кабель КГ-ХЛ 1х16 цена 70р за 1м
Кабель КГ-ХЛ 1х25 цена 108р за 1м
Кабель КГ-ХЛ 1х35 цена 148р за 1м
Кабель КГ-ХЛ 1х95 цена 400р за 1м
Кабель КГ-ХЛ 1х120 цена 508р за 1м
Кабель КГ-ХЛ 2х1 цена 18р за 1м
Кабель КГ-ХЛ 2х2,5 цена 35р за 1м
Кабель КГ-ХЛ 2х4 цена 52р за 1м
Кабель КГ-ХЛ 3х1 цена 24р за 1м
Кабель КГ-ХЛ 3х2,5 цена 46р за 1м
Кабель КГ-ХЛ 4х1,5 цена 40р за 1м
Кабель КГ-ХЛ 4х4 цена 90р за 1м
Кабель КГ-ХЛ 5х1,5 цена 50р за 1м
Кабель КГ-ХЛ 5х2,5 цена 70р за 1м
Кабель КГ-ХЛ 5х4 цена 110р за 1м
Кабель КОГ1 1х16 цена 93р за 1м
Кабель КОГ1 1х25 цена 133р за 1м
Кабель КОГ1 1х35 цена 193р за 1м
Кабель КОГ1 1х50 цена 168р за 1м
Кабель КОГ1 1х70 цена 373р за 1м
Кабель КОГ1 1х95 цена 493р за 1м
Кабель КОГ1 1х120 цена 633р за 1м
Кабель КПВЛС 6х1 цена 61р за 1м
Кабель КПВЛС 18х1 цена 161р за 1м
Кабель КПГ1У 26х1,5 цена 461р за 1м
Кабель КРШС 2х1 цена 30р за 1м
Кабель КРШС 4х6 цена 200р за 1м
Кабель КРШС 4х16 цена 500р за 1м
Кабель КРШУ 7х1 цена 70р за 1м
Кабель КРШУ 10х1 цена 110р за 1м
Кабель КРШУ 12х1 цена 130р за 1м
Кабель КРШУ 16х1 цена 160р за 1м
Кабель КРШУ 24х1 цена 240р за 1м
Кабель КРШУ 37х1 цена 340р за 1м
Кабель РПШ 2х0.
75 цена 21р за 1м
Кабель РПШ 2х1 цена 24р за 1м
Кабель РПШ 2х2,5 цена 41р за 1м
Кабель РПШ 3х1 цена 31р за 1м
Кабель РПШ 4х1,5 цена 48р за 1м
Кабель РПШ 4х2,5 цена 71р за 1м
Кабель РПШ 5х1,5 цена 60р за 1м
Кабель РПШ 5х2,5 цена 91р за 1м
Кабель РПШ 7х1,5 цена 62р за 1м
Кабель РПШ 10х1,5 цена 112р за 1м
Кабель РПШ 12х1,5 цена 132р за 1м
Кабель РПШ 14х1,5 цена 120р за 1м
Кабель РПШМ 7х0,75 цена 50р за 1м
Кабель РПШЭ 2х1,5 цена 60р за 1м
Кабель РПШЭ 3х1,5 цена 70р за 1м
Кабель РПШЭ 4х1,5 цена 80р за 1м
Кабель РПШЭ 5х1,5 цена 98р за 1м
Кабель РПШЭ 7х1,5 цена 115р за 1м
Кабель РПШЭ 14х1,5 цена 210р за 1м
Кабель РПШЭ 4х2,5 цена 300р за 1м
Применение кабеля КГ — Статьи — ООО ТД «ОптКабель»
Кабель КГ – силовой, толстый, гибкий провод. Его предназначение – подключение к сети передвижных аппаратов.
Он может использоваться для прокладки на улице и в помещении.
Нельзя использовать КГ кабель для стационарного подключения и под землей (только в исключительных случаях). Такое требование обусловлено неспособностью изоляции переносить серьезные механические нагрузки. Даже давление твердой почвы способно повредить кабель.
Подробности эксплуатации кабеля КГ
Учитывая вышесказанное, кабель можно применять в промышленных областях. Разрешается его применение даже в реках и озерах. Кабель можно использовать для установки заземляющего контура и в качестве соединения для разных стационарных установок.
Ограничения:
- максимальное номинальное переменное напряжение – 660 В;
- максимальная частота при таком напряжении – 400 Гц;
- диапазон температуры: от минус 40 градусов до плюс 50 градусов.
Если кабель КГ планируется применять в тропических или теплых условиях, необходимо обеспечить ему:
- устойчивость к влаге;
-
защиту от гниения, термитов.
Это возможно с помощью хорошей оболочки. Для ее изготовления нужно использовать особенную антисептированную резину, которая предотвращает разрушение провода. Такое изделие маркируется как КГт. Для этой тропической проводки приемлемый температурный диапазон передвигается на пять градусов вверх.
Кабель КГ часто используется в условиях различных механических нагрузок, поэтому нужно помнить о важных ограничениях:
- проводку нельзя применять там, где присутствует непрерывное растяжение;
- ее нельзя прокладывать по лоткам из дерева, потому что оболочка из резины быстро придет в негодность.
Только соблюдая все условия эксплуатации такой проводки можно рассчитывать на ее долгий срок службы.
Читайте также:
26 апреля 2017г.
Кабель КГ. Устройство и маркировка. Характеристики и применение
Гибкий кабель КГ служит для подключения передвижных электрических устройств и оборудования к питанию сети до 660 вольт, коэффициент до 400 герц, а к сети постоянного тока до 1000 вольт.
Силовой кабель в гибкой оболочке имеет большую популярность. Его применяют в качестве в сварочном кабеле, а также в электропроводке.
Устройство
В торговой сети силовой кабель предлагается в виде многожильного варианта.Чаще всего он имеет 4 жилы, из которых одна жила — это заземление, а остальные — фазные проводники. Жила для заземления имеет сечение меньше, чем фазные жилы.
1 — Токопроводящая жила.
2 — Специальная пленка, предохраняющая от слипания.
3 — Резиновая изоляция.
4 — Полиэтилентерефталатная пленка.
5 — Резиновая оболочка кабеля.
Оболочка кабеля выполнена из резины, поэтому кабель имеет гибкие свойства. Эта оболочка является резиновой изоляцией.Для нее применяются такие марки резины, как РТИ-1 (натуральный каучук), РТИ-2 (бутадиеновый каучук).
Каждая оболочка жилыкого кабеля предотвращает слипание кабеля между собой нагревания кабеля при работе. Многие изготовители вместо такой пленки используют специальный порошок или тальк.
Каждая жила видов используется в резиновой изоляции других РШТ-2 (для умеренного климата), РШТ-2ХЛ (для холодных отрицательных).Основу этой резины составляет изопрен. Оплетка кабеля может содержать пряжу, антисептик, в зависимости от климатического пояса применения.
Токопроводящая жила из тонких медных луженых проволок, которые относятся к 5-му классу гибкости. Это является высоким классом, гарантирующим максимальное число сгибов кабеля. Это число может достигать 30 тысяч раз.
Чтобы кабель КГ, применяемый в качестве сварочного, меньше нагревался, его необходимо использовать более прямолинейно, так как это уменьшает его индуктивность.
Маркировка кабеля
Обозначение «КГ» на кабеле означает «кабель гибкий». Изготовители гибкого кабеля применяют следующие виды маркировки:
- Цифровая.
- Цветовая.
Цифровая маркировка выполняется цифрами, начиная с цифр 1 и далее. При этом заземляющая жила распространяется марки цифрой «0». При маркировке используйте три цвета:
При маркировке используйте три цвета: - Коричневый.
- Голубой.
- Черный.
Заземляющая жила имеет желто-зеленый цвет.
Разновидности
Кабель КГ имеет несколько моделей. Рассмотрим основные из них.
Кабель КГВВ
Его устройство содержит изоляцию из полимеров, например, поливинилхлорида, который имеет повышенный срок службы и может достичь 25 лет. Чаще всего им подключают механизмы и приводы большой мощности. Например, таким кабелем подводят питание к экскаваторам, подъемно-транспортным механизмом и другим подвижным агрегатам.
Поливинилхлорид в качестве оболочки позволяет применять кабель в интервале рабочих температур, которые могут находиться от -50 до +50 градусов.Поэтому такой кабель не имеет ограничений по применению от условий.
1 — Медные жилы
2 — Изоляция из ПВХ
3 — Оболочка из ПВХ
Кабель КГВВ может пропорционально для переменного напряжения до 1000 вольт, и постоянного напряжения от 1000 до 1500 вольт.
При прокладке такого кабеля без вспомогательных шлейфов его стойкость к возгоранию возрастает.
Кабель РКГМ
Эта модификация кабеля имеет свою расшифровку:
- Р — резиновая оболочка.
- К — содержание кремния в изоляции.
- Г — голый.
- М — материал жил — медь.
Устройство этого кабеля включает в себя медные жилы, изоляцию из кремнийорганической резины, оплетку из стекловолокна, пропитку лаковая с содержанием кремния.
Характиристика кабеля РКГМ:
- Площадь сечения жил 0,75-120 мм 2 .
- Допустимый радиус сгибания более 2-х диаметров.
- Диапазон рабочих температур -60 +180 градусов.
- Сеть переменного напряжения до 0,66 кВ.
- Высокая влагоустойчивость (100% при +35 градусах).
1 — Многопроволочная жила
2 — Кремнийорганическая изоляция
3 — Оболочка из стекловолокна
Такое исполнение кабеля применяется для различных сетей и подключенных устройств и механизмов.
Его можно протягивать по воздуху, так как он имеет защиту от влаги и радиации, механических воздействий.
Одним из условий применения является недопустимость контакта с агрессивными маслами и веществами. Поэтому перед подключением необходимо проверить подключаемое оборудование на наличие масляных пятен. При необходимости устранить утечку масла, и выполнить очистку. Нагрузка на кабель должна быть точно подобрана.
Сечение кабелей
Кабель КГ можно разделить по длине токопроводящих жил, и по сечениям жилого помещения, которые определяют мощность, которую способны выдержать кабель:
- 1-жильный кабель характеризует сечением 2,5-50 мм 2 .
- 2-х и 3-х жильные кабели имеют сечение жил 1-150 мм 2 .
- 4-х жильный кабель изготавливается с жилами 1-95 мм 2 .
- 5-ти жильный кабель может иметь сечение жил 1-25 мм 2 .
Жила заземляющего контура всегда выполняется сечением меньше фазных жил.
Температурные свойства
Это является важным свойством, которое влияет на срок службы кабеля. Чаще всего кабель эксплуатируется от -40 до + 50 ° С.По обозначению можно определить температуру применения кабеля.
- ХЛ — обозначает применение кабеля при отрицательных температурах.
- Т — для тропического климата.
- Кабель КГн — исполнение с негорючей изоляцией.
При измерении сопротивления кабеля берут его длина 1 км, при температуре + 20 ° С, сила тока 2,5 ампер, частота 50 герц. При таких параметрах измерения сопротивления сопротивление быть 50 Ом.
Кабель КГ производится разной длины в зависимости от площади сечения жил.
- При с жилом от 1 до 35 мм 2 кабель длиной 150 м.
- Если сечение от 35 до 120 мм 2 , то длина кабеля составляет до 125 метров.
- При площади сечения 150 мм 2 кабель изготавливают 100-метровой длины.
Способы прокладки кабеля
. Рассмотрим основные способы.
Прокладка в трубах
Чтобы защитить кабель КГ от различных повреждений изоляции на открытых местах установки используется метод прокладки в трубах:
- Трубы ПВХ.
- Металлические трубы.
- Керамические трубы.
- Асбестоцементные трубы.
Стыки труб выполняются плотными, герметичными. На стыках монтируют герметичные муфты. На выходе из трубы кабеля его герметизируют смоляной лентой, термоусадкой, и особой пряжей. Диаметр труб для кабеля должен превышать диаметр кабеля в 2 раза.
Кабель КГ на лотках
В лотках прокладывают кабель до 16 мм 2 . Такой метод использовать в промышленных цехах с агрессивной средой.Монтаж лотка выполняется по поверхностям и перекрытиям помещения. Кабели укладываются в один слой по ширине лотка.
Воздушная прокладка
Гибкий кабель можно прокладывать на эстакадах и тросах по воздушным линиям.
При этом нельзя забывать о технических свойствах мест укладки, возможном обрыве кабеля.
Грунтовая укладка
Этот метод практически не применяется, так как не обладает достаточной надежностью. Он не имеет защиты от повреждений.Возможна его порча строительным мусором, грунтом, что приводит к неисправностям кабеля.
Открытая прокладка
Гибкий кабель КГ можно укладывать без использования вспомогательной защиты. При этом исключают возможность его повреждений, скопления людей. Высота открытой прокладки кабеля должна соответствовать нормативным документам, что позволяет не допускать чрезмерного изгиба и повреждения механизмов кабеля и различных устройств.
Похожие темы:
5 секретов кабеля КГ — где нельзя подключать, характеристики, отличия от КОГ, КГТП, КГХЛ, КГНГ.
Кабель КГ расшифровывается как:
На сайтех кабельных компаний, при выпуске нашей продукции, уделяется основное внимание основным техническим характеристикам: количество и сечение жил, номинальный ток, диаметр, масса и т.
п.
Основные технические характеристики кабеля КГ
Допустимый ток нагрузки, масса, наружный диаметр
Мы же рассмотрим несколько других вопросов, которые играют не менее важную роль при выборе изделий.
1Где кабель КГ подключать нельзя? 2Есть ли кабель еще гибче? 3Почему медная жила имеет темный цвет? 4Почему специализированный кабель это «зло» для домашнего использования? 5Почему у КЛ такой маленький срок службы? Изначально упустив все это из вида, ваш кабель очень быстро «коротнёт», а вы даже не поймете, почему это произошло и будете винить во всем некачественный материал или завод изготовитель, который в конечном итоге окончательно не причем.
Кабель или провод
В наши дни на рынке присутствует очень много кабелей и проводов в оболочке, так что многие до сих пор путают понятия кабель и провод.
Кто-то заявляет, что кабелем считаются те изделия, которые можно прокладывать в земле.
Другие утверждают, что кабелем называются все провода, имеющие еще одну внешнюю оболочку.
Хотя у самого первого кабеля в мире не было оболочки, тем не менее он все равно считался кабелем.
Позже жилы стали изолировать гуттаперчой — натуральным слоем из сока деревьев. При этом служению приходилось еще и поддерживать во влажном состоянии.
Поэтому по одному внешнему виду нельзя судить, что перед вами — кабель или провод.Яркий тот пример шнур ШВВП или провод ПВС.
Сюда же можно отнести и СИП-4, который ошибочно называют кабель СИП.
Только производитель товаров, который придает его изоляцию внутренним свойствам, маркирует товар, может указывать на его функциональное значение.
Места применения кабеля КГ
По идее эпоха резиновой изоляции уже давно прошла. Все массово переходят на другие инновационные материалы — полимеры, сшитый полиэтилен СПЭ и т.п.
Почему же кабель КГ до сих пор выпускается и массово используется как в быту, так и в промышленности? Может наши заводы просто не хотят перевооружать и модернизировать свой парк станков и оборудования, или у них слишком много запасов резины?
Вовсе нет.
Ответ тут более простой. Гибкому кабелю КГ попросту нет достойной и недорогой альтернативы.
Изначально этот кабель пришел к нам на «поверхность» из шахты. Отсюда его и номинальное переменное напряжение — до 660В.
Резиновые оболочки всегда активно там, где требуется максимальная гибкость:
- в шахте
- на экскаваторах
- талях, лебедках
- в судостроении (+ возможность использования при 100% обл!)
Полюбили КГ не только электрики и сварщики. Ценители хорошего и качественного звука приспособили его для подключения акустики в автомобилях.Он до сих пор считается альтернативой специализированным маркам Pride 4Ga и т.п.
Главное преимущество КГ — способность работать в самых тяжелых условиях условий. Кабель можно десятки метров безболезненно тащить по земле, подвергать жестким изгибам, деформации.
Никакой другой кабель в данной ситуации не заменит КГ.
Будь у него хотя несколько слоев изоляции.
Поэтому запомните и закрепите — Прежде всего для подключения переносных эл.установок, а не для стационарного и длительного использования в электрощитовых.
Он легко выдерживает вибрации, мелкие задиры изоляции и даже скручивания в петлю.
Хотя по норме радиус изгиба здесь тоже ограничивается — 8 наружных диаметров.
Отличия кабеля КГ и КОГ
Если вам нужен еще более гибкий кабель, к вашим услугам марка КОГ или КОГ-1.Собственно он так и расшифровывается — Кабель Особо Гибкий.
В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.
Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1 * 16 (меньше устает запясть), а на «массу» привычный КГ.
Чтобы отличить один от другого микрометром сравнить толщину жилок. Не ориентируйтесь по сплетению жил в косички.
Некоторые специалисты уверены, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в пучки.
Это не так. Доверять можно только маркировке или показаниям микрометра. «Косички» бывают как у одной марки, так и у другой.
Работа с кабелем зимой
Еще один немаловажный момент — способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк — от -40С до + 50С.
За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию.Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.
Кабель КГ даже при -30С остается достаточно гибким. Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!
Такой кабель будет идеальным для подключения газовых пушек при зимнем отогреве замерзших машин.
В быту обычный КГ используется в качестве переноски для электроинструмента или при подключении сварочного аппарата.Он более устойчивым к механическим воздействиям, чем провод ПВС.
А именно ПВС чаще всего и используется в заводских удлинителях.
Поэтому профессиональные монтажники предпочитают делать переноски на 220-380В самостоятельно.
Специализированные марки
Помимо обычного КГ или КГ-хл для промышленности выпускается и их модификация КГЭ.
Внутри оболочки такого кабеля имеется экран из токопроводящей резины.При повреждении жилого кабеля моментально начинается утечка на этот экран, с последующим срабатыванием защит.
Кстати, многие пользователи до сих пор почему-то путают КГ с другими «шахтными» марками, например ГРШЭ. Я помню, как шахтеры в советское время массово тащили такие кабеля к себе домой и «нахаляву» подключали ими свои жилые дома.
Через пару лет стационарной уличной эксплуатации кабеля, начинающиеся реальные проблемы.
Эл.монтеры обслуживающие данные ВЛ-0,4кв, долго матерились, пытаясь найти замыкание на разветвленной линии с десятками потребителей.Вроде бы и схлеста проводов нет, автомат на КТП выбивает.
Вот и приходилось дабы найти повреждение, в первую очередь откидывать именно таких «шахтеров».
Специальные экранированные марки кабеля КГ до сих пор используют в шахтах. Однако применять их в быту нет никакого смысла.
Темный цвет медных жил и старение кабеля
Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.
Она в своем составе имеет различные поливалентные металлы, а также серу.Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.
Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.
Однако по ГОСТу такая пленка не требуется для кабеля сечением до 50мм2.
Поэтому не удивляйтесь.
Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар.У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка не окисляет.
По цвету меди можно легко определить, какой кабель перед вами, новый или б / у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.
Когда на абсолютно новом кабеле также присутствует черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии изоляции.
Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.
Недостатки кабеля КГ
Многих интересует, можно ли прокладывать кабель КГ под землей непосредственно в земле без защитных труб? Нет, нельзя.
Оболочка у КГ выполнена из резины марки РШТ-2. Грунта, кабель выйдет из строя.
Главный минус кабеля КГ это его срок службы.По нормативным параметрам он составляет 4 года с даты изготовления.
На переносках с кратковременной работой и нормальной эксплуатацией, плюс периодической перезаделкой концов, срок службы можно подлить до 10 лет.
Везде говорится, что КГ не боится ультрафиолета, однако это не относится к изоляции его жил. На солнце в первую очередь разрушается именно она. Поэтому оставлять на улице под открытым небом разделанные концы крайне не рекомендуется.
Поработали, смотали переноску в конце рабочего дня и убрали в гараж.Для уличной эксплуатации производители выпускают другую разновидность кабеля — КГТП.
Буквы ТП обозначают, что изоляция у него (внутренняя и внешняя) выполнена из термоэластопласта. Данная марка имеет повышенную стойкость к ультрафиолетовым лучам и меньший вес.
Еще не забывайте, что обычный КГ очень горючий и выделяется в процессе горения много токсичных веществ.
Есть правда марка КГн. Все равно данный кабель нельзя использовать для стационарной прокладки в жилых и общественных зданиях.
Также не путайте кабеля КГВВнг и КГнг. Это две совершенно разные марки. К резиновым кабелям первый никакого отношения не имеет.
Из-за наличия сажи в изоляции, КГ всегда темного цвета. Протащив волоком кабель по идеально чистой поверхности, можно оставить плохо смываемые метки.
Поэтому будьте осторожны при таскании таких переносок в квартирах с чистовым ремонтом.
А еще, если кто-то додумается проложить такой кабель скрыто под штукатуркой у себя дома, то после прохождения через него достаточного тока КЗ, на обоях стены можно увидеть выступившую трассу КЛ 😊
Статьи по теме
Кабель медный силовой КГ — Электросистемы
Как купить кабель КГ?
Наша компания сотрудничает с крупнейшими заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.
д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.
Если вы хотите приобрести силовой гибкий кабель в магазине по низкой цене . Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
. Если Вы хотите заключить договор на , чтобы заключить договор на поставку по индивидуальным условиям , Вам нужно связаться с менеджерами по телефонам, для Вашего региона в разделе сайта КОНТАКТЫ.
Кабель КГ
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ для установки передвижных механизмов к электрическому сетям на номинальное переменное напряжение 660 В значение до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.
Сварочный кабель
Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закреплен сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.
Обычно используется одножильный кабель круглого сечения различных диаметров.
Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы «крокодилы» (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.
Конструкция кабеля КГ
- Токопроводящая жила скрученная из медных или медных луженых проволок;
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины на основе натурального и бутадиенового каучуков;
- Оболочка из резины на основе изопренового и бутадиенового каучуков.
Условия эксплуатации и технические характеристики кабеля КГ:
- Температура на жиле не более — 75 0 С
- Температура окружающей среды — минус 40 0 С плюс 50 0 С
- Номинальное постоянное напряжение , (кВ) — 1. 0
- Радиус изгиба кабеля, не менее (наружных диаметров) — 8
- Кабель устойчив к многократным изгибам.
- Устойчивое к воздействию солнечных лучей.
- Строительная длина кабелей с жилами сечением до 35 мм2 вкл.- не менее 150 м, сечением 50-100 мм2 — не менее 125 м, сечением 150 мм2 и выше — не менее 100 м.
- Срок службы — 4 года.
0Типы кабеля КГ
Отличное есть по климатическому исполнению и условиям эксплуатации:
- КГ — как основная модель (при температурах от -40 до +50 0 С)
- КГ-ХЛ — для холодного климата (при температурах от -60 до +50 0 С)
- КГ-Т — для тропического климата (при температурах от -10 до +55 0 С)
- КГН — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от — 30 до +50 0 С).Способен длительное время работать в агрессивных средах.
Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова.
Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам добавлены добавки в некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.
Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резиновых способов длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это согласить понизить предельную температуру до -60 0 С.
В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) обеспечивает повышение маслостойкость и придать резине негорючесть.Это может использоваться для подключения в шахтах и карьерах.
Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно безопасно поставить рассчитанными на 660 В.
Области применения кабеля марки КГ
Силовой кабель марки КГН широко применяемого в судостроении, для его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и высоких условиях.Это позволяет его использовать для подключения шахтного оборудования и механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в помещениих и помещениях, имеющем естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.
Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря.Используется при подключении мобильных и подвижных электроустановок и агрегатов.
Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.
Кабель КГ, КГ-ХЛ, кабель РПШ — основные характеристики и особенности использования
Кабели КГ, РПШ, КГ-ХЛ широко применяются при профессиональном подключении современных механизмов к основной сети переменного тока с напряжением в 660 В и показателями частоты примерно 400 Гц.
Используются изделия и при грамотном подключении к источнику постоянного тока, параметры которого достигают 1000 В. Проводить токи в проводах, в состоянии эффективно выдерживать серьезный уровень жилы, максимальная температура при котором может достигать 750 градусов.
Общее конструктивное производственное оборудование кабеля по эксплуатации обеспечивает эксплуатацию жилы, которая состоит из двух и более проводников, сделанных из меди. Качественная резина подобных изделий играет роль качественного изолятора.Одновременно с этим на жилы, проводящие ток, наносится небольшой слой свинцово-оловянного покрытия, где части олова принадлежит около 40%. Изделия с таким характером предназначены для использования в тропическом влажном и теплом климате.
Кабель КГ для сварки
Современные кабели марки КГ долгое время выпускаются для максимально прочного присоединения стандартной сети к разным производственным передвижным сложным по эксплуатации механизмам.
Провода при этом идеально подходят, как для наружной, так и для внутренней категории прокладки. Сфера использования изделий достаточно широка, он идеально подходит для таких условий, как:
- Применение на полностью открытых площадках в разных макроклиматических регионах — регионах на водоемах, в областях с тропическим климатом и умеренно холодным климатом;
- Кабель широко используется в разных по назначению помещениях;
- Изделия отличаются стойкостью к влиянию солнечных лучей, то есть подходят для внешней установки;
- Материалы, из которых выполнены кабели, отличаются стойкостью к вероятности поражения плесенью и грибка.
Универсальность и высокое качество кабеля КГ основано на особенностях его конструкции. Изделия характеризуются наличием много проводной жилой системы, покрытой качественной, выполненной из резины изоляцией. Жилы скручены в небольшие пучки по две-пять проводов.
Производители изготавливают кабели по сложной инновационной технологии.
Благодаря этому их качество большое количество марок ВВГ и ПВС. Каждая партия перед реализацией проходит проверку на стойкость к воде.Все это значительно увеличивает стоимость кабеля, способствует также использованию пластикат в производстве дорогой по стоимости.
Стоимость кабеля идеально соотносится с его качеством и предпочтительными техническими свойствами, среди самых основных можно отметить:
- Исполнение в разнообразных условиях климата может быть — У, ХЛ, а также Т.
- Основная категория размещения соответствует требованиям ГОСТа 15150-69 — 1, 2, 3.
- Минимальная длина изделия с показателями сечения 35 мм составляет 150 метров.У кабеля, сечение которого равно 50 мм, минимальная длина равна 125 метров. В процессе реализации выдается столько кабеля, сколько требуется, не меньше установленного минимума.
- Возможна эксплуатация в диапазоне от минус 45 до плюс 50 градусов.
- Кабель характеризуется высоким сроком эксплуатации. Он составляет полных 4 года.
- Общий гарантийный период обслуживания полгода от начала работы устройства.
Он составляет полных 4 года.Кабель отличается простотой и комфортом в процессе применения.Жила изоляции имеет индивидуальное цветовое решение и цифровое обозначение. Нулевая получается в голубом оттенке, хорошее заземление — желто-зеленая. Основная оболочка кабеля выполнена из резины категории шланговой.
Важно! Качество кабеля находится на достаточно высоком уровне. Оболочка в состоянии защитить кабель при использовании в разном климате. Подобная жила отделяется специальным разделяющим слоем прочной пленки из синтетики.
Силовой кабель КГ-ХЛ описание
Проводаной марки КГ-ХЛ применяются в промышленности для соединения разного плана механизмов категории передвижных к проведенным сетям категории 60 В, а также 1000 В с популярной частотой показателем 400 Гц.К иным свойствам можно отнести:
- Степень изоляции самого провода и оболочки кабеля при 20 градусах выше нуля 50 МОм;
- Уровень сопротивления току постоянного режима проводящего ток в процессе расчета на 1 км при 20 градусах полностью соответствует требованиям ГОСТа 22483;
- Длина изделия стандартная. С сечением около 35 мм — 150 метров, с показателем сечения 50 мм — 125 метров. Провод сниженной длины не приобретается, больше можно;
- Общее время эксплуатации составляет примерно 4 года, предоставляемая гарантия 6 месяцев со времени начала использования кабельного изделия;
- Кабель отличается универсальностью, он отлично эксплуатируется при температуре от минус 45 градусов 40 выше нулевой отметки.
С сечением около 35 мм — 150 метров, с показателем сечения 50 мм — 125 метров. Провод сниженной длины не приобретается, больше можно;Кабель отличается идеальной конструкцией. Есть проводящая ток многопроволочная качественная жила правильной круглой формы. Данный относится к 4-ому классу и соответствует требованию ГОСТа 22483. Слой для разделения присутствует на главных и на дополнительных элементах. В составе конструкции есть выполненная из качественной резины защитная изоляция. Соответствующие провода выполнены со специальной отличительной расцветкой. Такая стандартная жила бывает окрашенной полностью или имеющей оттенка полосу.
Провода, которые предназначены для заземления, выполнены в желтовато-зеленом оттенке, нулевые — голубые.
Подобная расцветка может быть совершенно иной, если кабель выполняется на заказ, цвета могут быть иными. Кроме описанных элементов стандартного кабеля обладает скруткой в 16 диаметров, есть хладостойкая оболочка, которая изготовлена из специальной конструкционной оболочки.
Силовой гибкий РПШ кабель
Подобная категория современных изделий выпускается для подключения к сети с примерным напряжением в 380, а также 660 В инновационных мощных промышленных механизмах и установках категории стационарных.Изделия идеально подходят для монтажа качественной радиоаппаратуры.
Провода универсальны, их можно использовать в местах с разным температурным режимом — от минус 40 до плюс 60 градусов. К иным преимуществам кабеля можно отнести его способность без проблем выдерживать прямое влияние лучей солнца, атмосферные осадки. В продукции данной категории большой популярностью пользуются популярностью с сечением 4 мм. Они стойки к серьезным перегибам, причем даже относительно многоразовым.
Один такой провод, выпущенный серьезным, в состоянии выдержать 500 полных циклов возможной гибки.Кабели с показателями сечения примерно 6-10 мм в состоянии выдержать не менее 15-17 двойных сильных перегибов. К иным положительным техническим характеристикам кабеля данной категории можно отнести следующие:
- Изоляция в состоянии выдержать напряжение тока 1,5 кВ на протяжении 5 минут.
- Переменный показатель напряжения общей частоты 400 Гц составляет 0,38 кВ.
- Максимально допустимое напряжение составляет 0,7 кВ.
- Установку кабеля можно провести по при общей температуре до минус 15 градусов.
- Кабель в состоянии выдержать долговременное приложение в 65 градусов выше нуля.
- Общая строительная длина примерно составляет 50 метров.
- Уровень изоляции на 1 км равна 110 МОм при температурном режиме от 20 градусов выше нуля.
- Срок эксплуатации кабеля при соблюдении условий применения составляет 8 лет, гарантия на изделие составляет один год.
- Изделие идеально эксплуатируется при температуре выше 35 градусов, а допустимый максимум составляет 60 градусов.
Особого внимания заслуживает кабель кабеля марки РПШ. Среди основных элементов кабеля конструкции можно отметить прочную резиновую изоляцию. Материал основан на натуральных каучуковых породах и на бутадиене. Присутствует скрученная из высокого качества луженых проволок жила, которая относится к 4 классу. Для обмотки кабеля используется качественная полиэтиленовая терефталатная пленка. Марки изменяются жилы в стандартном порядке — цвет и цифровые показатели.
| |||||
| |||||
Кабель резиновый КГ, РПШ — Промтех-электро. Лампы, светодиодные светильники Navigator, автоматы IEK, ABB
Лампы, светодиодные светильники Navigator, автоматы IEK, ABB Гибкий силовой кабель КГ имеет медную многопроволочную форму токопроводящей жилой круглой (ГОСТ 22483). Разделительный слой изготавливается из гибкой пленки. Кроме того, допускается наложение изоляции без пленки. Изоляция кабеля КГ выполняется из шланговой резины. Для удобства монтажа жилы имеют цветовую маркировку. Так, нулевая жила кабеля кг имеет голубую расцветку. При отсутствии нулевой жилы голубой цвет может Приключения к марикровки любой жили кроме заземляющей.Жила заземления обычно имеет изоляцию желтого-зеленого цвета.
Варианты исполнения кабеля КГ
Кабель КГ изготавливается в нескольких вариантах климатического исполнения. Буква «У» в марке кабеля означает, что он предназначен для эксплуатации в умеренных широтах. Температура эксплуатации такого кабеля от -40 ° С до +50 ° С. Для проводов КГ в тропическом исполнении к марке кабеля дописывают букву «Т» (допустимая температура среды от -10 ° С до +55 ° С).
Их отличием является изготовление жилы из медной проволоки луженой оловом. Для кабелей КГ в холодостойком исполнении к марке кабеля дописывают две буквы «ХЛ». Изоляция такого кабеля выполняется из специальной прохладной резины. Благодаря этому он может эксплуатироваться при температурах от -60 ° С до +50 ° С. Буква «н» в марке говорит о наличии нулевой жилы.
Применение кабеля КГ
Основное назначение кабеля марки кг — присоединение передвижных механизмов к электрическому сетям при переменном напряжении 660 В, время до 400 Гц или постоянном напряжении 1 кВ.При этом допускаются изгибы кабеля радиусом не менее 8 его диаметров.
Технические характеристики провода КГ
Строительная длина кабеля:
— с номинальным сечением основного жил до 35 кв. мм включительно — не менее 150 м;
— с номинальным сечением основного жил 50 кв. мм и выше — не менее 125 м;
— по согласованию с потребителем сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию, но не 12 месяцев со дня изготовления.Срок службы кабеля КГ (с момента изготовления кабеля): 4 года.
Достоинства кабеля КГ
Основными преимуществами кабеля этой марки являются:
- Его можно использовать при влаж в 100%, и неважно это влажное помещение или улица.
- Высочайшая гибкость.
- Рекомендуется использовать в установках с повышенной вибрацией.
Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.
- Во-первых, их напряжение не должно быть 660 вольт.
- Во-вторых, если используется сеть переменного тока, то частота колебания не превышает 400 Гц.
- В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.
Добавим, что при подключении к сети постоянного тока, его напряжение не должно быть 1000 вольт.
Если все эти показатели будут отслеживаться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.
Кабель РПШ предназначен для эксплуатации в районах с умеренным климатом при наличии воздействия прямых солнечных лучей и атмосферных осадков, в закрытых помещениях
Кабель марки КГ предназначена для присоединения передвижных механизмов к электрической сетям при переменном напряжении 660 В режиме до 400 Гц или постоянном напряжении 1000 В.
