Виды проводов

Провода делится на несколько видов: установочные, монтажные, силовые и подвесные. Каждый из данных типов изготавливают либо из алюминия, либо из меди. Также электропроводку можно разделить на кабеля с оболочной и без нее.

Медные провода пользуются большей популярностью, нежели алюминиевые, т.

Важно! Медные и алюминиевые провода нельзя соединять, т.к. минимум произойдет короткое замыкание, а может даже возникнуть пожар.

Кабель отличается от проводки наличием оболочки, то есть изоляции. Их также делят на несколько видов, в зависимости от назначения:

• Контрольные кабеля – передают какой-либо сигнал.
• Силовые – предназначены для проведения электричества.
• Радиочастотные – с помощью них налаживают связь. Также используются радиотехническими устройствами.
• Кабеля для управления – используют в различных автоматических системах.

Выбирать кабель нужно не только по назначению, учитывайте сечение, количество жил, а также материал, из которого они сделаны.

Обратите вниманию на изоляцию – это тоже важно. Узнать все вышеперечисленные параметры можно прочитав маркировку.

Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

• А – кабель из алюминия, без изоляции.
• АС – провод из алюминия и стали, без изоляции.
• СИП – кабель самонесущего типа, изолирован.
• нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

• Пробел – провод сделан из меди.
• Л – медный кабель луженного типа.
• А – провод изготовлен из алюминия.
• АМ – кабель сделан из алюминия и меди.
• Н – нихромовый кабель.
• С – провод стального оцинкованного типа.

Буква под номером два:

• П – обозначает, что перед вами провод.
• Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

• Пробел – обычная гибкость.
• Г – гибкость повышенна.
• ОГ – очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

• Р – оболочка из резины.
• Н – резина наиритового типа.
• РН – изоляция из резины, не горит.
• РМ – резиновая, выдерживает большие минусовые температуры.
• РТ – резиновая, стойкая к высоким температурам.
• РИ – оболочка из резины, изоляционно – защитного типа.
• В – изоляция поливинилохлоридного типа.
• П – оболочка из полиэтилена.
• ПЛ – из пленки.
• Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

• Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
• О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
• Б – кабель в броне.
• Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

• Пробел – кабель круглый.
• П – плоский кабель.
• С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Чем выше это число, тем более гибкий провод перед вами. Цифрой один обозначают жилу с одной проволокой, или другое название – монопроволочная.

Провода монтажного типа маркируются следующим образом:

• М – кабель монтажного типа.
• Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
• Ш – изоляция сделана из материала под названием полиамидный шелк.
• Ц – изоляция изготовлена из пленки.
• В – изоляция из поливинилхлорида.
• К – изоляция из капрона.
• Л – кабель лакированный.
• С – произведена обмотка и оплетка с помощью стекловолокна.
• Д – оплетка сделана два раза.
• О – оплетка при помощи полиамидного шелка.
• Э – кабель экранизированной конструкции.
• МЭ – кабель эмалированный.

Цветовая маркировка кабеля

Теперь давайте поговорим о цветовой маркировке кабеля. Вы наверняка не раз видели провода разных цветов. Это делается не просто так, люди монтирующие провода и соединяющие их между собой, всегда знают какой из них за что отвечает.

На данный момент придумали специальную таблицу маркировок кабелей, профессионалы, в особенности с многолетним опытом, знают ее наизусть.

Отмечу, что каждому цвету оболочки соответствует определенный кабель:

• Проводка голубого цвета означает нулевой кабель.
• Проводка черного цвета соответствует – фазному проводу.
• Провод желто-зеленого цвета – заземляющий.
• Если в проводе соединины желто-зеленый и голубой цвета – это значить что проводка одновременно нулевая и заземляющая.

А вообще, чтобы лучше понять какой цвет за что отвечает, посмотрите фото маркировки кабелей в интернете, в том числе и цветовую таблицу.

Фото маркировки кабелей

Маркировка проводов и кабелей — что необходимо знать для выбора?

Весь современный мир окутан проводами. В домах, по стенам, на крышах, на фонарях, под землей проложены осветительные, высоковольтные провода. Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника тянется к розетке, чтобы подключить питание. Высоковольтная линия, через безлюдную тайгу, несет электроэнергию в города от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов неопытного покупателя может привести в затруднительное положение. Марки кабелей и проводов указывают определенным образом, чтобы вы могли легко выбирать среди разных видов продукции. Буквы обозначают: для чего нужен провод, где будет пролегать, из какого металла сделана центральная жила, из чего изоляция, на какую мощность рассчитывается.

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

• металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
• место применения данного изделия;
• материал изоляции и общих оболочек, дополнительной защиты;
• степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
• вид конструкции, количество жил;
• общую площадь сечения проволок, жилы;
• оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

• контрольный;
• силовой;
• аналоговый;
• телефонный;
• радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

• А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;

• АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
• Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
• Бнг – бронированный, не горит;
• В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
• В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
• Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
• К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки. На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
• Шв – наличие опрессованного ПВХ шланга на броне;
• Шп – слой из опрессованного шланга на броне, из полиэтилена;
• Р – резиновый слой;
• НР – резина, не горит;
• Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
• Пв – полиэтилен вулканизированный;
• нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
• LS – Low Smoke – мало выделяет дым;
• нг – LS – не горит, не выделяет дыма;
• FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
• FRLS – мало дымит, устойчив от огня;
• Ш – иногда встречается такая маркировка, означающая шнур.

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

• А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
• В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
• В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
• П – полиэтилен;
• Пс – полиэтилен само-затухающий;
• Г – дополнительной защиты нет;
• Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

• М – на первой позиции, обозначает монтажный провод;
• Г – много проволок, если символа нет, одна проволока;
• В – ПВХ;
• ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
• ПВС – ПВХ, провод для соединения;
• ШВВП – шнур плоский, два слоя винила;
• ПУНП – провод универсал плоский;
• ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Популярные маркировки

Популярный вид кабеля – ВВГ – читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, получается:

_ первый символ отсутствует, значит сердцевина сделана из электротехнической меди.

В – изоляция каждой жилы сделана из ПВХ.

В – все жилы окружены еще, общим поливинилхлоридным плотным слоем.

Г – голый, то есть поверх общей оболочки отсутствует броня – противо-вандальная жесткая конструкция.

У кабеля ВВГ бывает от одной до пяти токо-несущих частей. У него может быть нулевая жила или отсутствовать.

Если кабель маркирован ВВГнг, это означает, что этот подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной опасностью возгорания.

Более полная маркировка: кабель ВВГнг — 0,66 кВ 3*1,5. Изделие медное, из трех жил, у каждой сечение 1,5 мм2. Каждая в изоляции ПВХ (первый символ В), общая оболочка тоже виниловая (второй символ В), брони нет (буква Г), не поддерживает горения, будучи в группе (буквы нг).

Медный кабель ПВС часто покупают для устройства электропроводки в частных домах, для разного оборудования на даче, подключения к сети любых кухонных приборов и машин.

Маркировка ПВС расшифровывается: провод медный, соединительный, с ПВХ изоляцией. Такой провод изготавливается из 2-5 медных, закрученных, отдельно покрытых ПВХ, жил, с разным сечением (0,5-22 мм2).

Провода на столбах обозначаются так:

• СИП-1 – самонесущий изолированный сшитым полиэтиленом провод с неизолированным нулем;
• СИП-2 – нулевая жила изолирована;
• СИП-4 – изолированные жилы с одинаковым сечением.

Провода NYM – произведены по немецким нормам кабелей Normenleitung, в ПВХ (Y), применяется в монтаже разного назначения. Символы VDE гарантируют бесперебойность работы в помещениях с высокой температурой, пожароопасных местах.

КГ – кабель гибкий производится с медными круглыми жилами, от одной до пяти, с широким разбросом поперечного сечения: от 1 до 185 мм2. Изоляция жил состоит из резины на основе природного каучука (РТИ-1). Общая оболочка – шланговая резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

• N – изготавливалось по нормативам союза немецких электриков VDE;
• Y – по нашему – винил;
• H – нет опасных включений, таких как галогены;
• M – проводник для монтажа.

Для контроля:

• Y – изолировано с применением винила;
• SL – для контроля;
• Li – много жил сделан по VDE.

Для монтажа:

• H – одобренный HAR;
• N – отвечает нормам страны изготовителя;
• 05 – максимальное допустимое U = 500 В;
• 07 – максимально допустимое U = 750 В;
• V – заизолирован винилом;
• K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Маркировка кабелей и проводов — расшифровка, таблица

При обозначении характеристик электрических токопроводящих материалов важным элементом считается маркировка проводов и кабелей, благодаря которой приборы эксплуатируются безопасно и правильно. Также она помогает выбрать из многообразия продукции подходящую.

Для обозначения отдельных характеристик изделий используют буквенно-символьные аббревиатуры для маркировки.

Особенности

Существуют следующие разновидности обозначений отдельных характеристик устройств: зональный, резистивный и саморегулирующий. Последний — наиболее дорогостоящий вариант.

Буквы, которые наносят на оплетку проводов, называют маркировкой кабелей. Эти буквы обозначают, из какого материала изготовлена изоляция и ее тип, уровень защиты, количество жил. Чтобы определить параметры изделия, нужно знать, какова расшифровка маркировки кабеля:

• Под цифрой 1 указывают материал жилы. Если буквы нет, изделие изготовлено из меди.
• Под цифрой 2 обозначают область применения изделия.
• О степени гибкости пользователь узнает по числу 3.
• На применяемый изоляционный материал указывает 4,
• На корпус внешней оболочки – 5.
• Узнать о защитном покрове, назначении слоя, а также самой конструкции можно под цифрой 6.

Помимо этого, есть буквенные характеристики:

На шнур медной жилы с бумажной изоляцией, со свинцовой оболочкой без защиты указывает СГ в конечной части пометки.

С помощью маркировки кабелей можно узнать рабочие параметры проводника. Это касается прежде всего материала, который использован для изготовления жил, и напряжения. Это касается также материала и горючих характеристик изоляционного покрытия.

По видам

Маркировка кабеля различается по основному материалу: алюминиевый, резиновый, бумажный, медный. Различают несколько видов маркировки по назначению проводов: силовая, оптическая, самонесущая. Также разделяют маркировку ПВ (изоляция из полиэтилена вулканизованного) и ВВГ (проводник в поливинилхлоридной изоляции).

При прокладывании электропровода применяется вариант силового проводника, для передачи сигналов используют контрольный вид. Выделяют также шнуры управления, которые устанавливают в системах, определенных схемах. Они контролируют работу автоматических систем.

Еще один вариант – радиотехнический, который используют при проведении радиотехнического монтажа.

Стоит рассмотреть особенности контрольного вида с бумажной пропитанной изоляцией. Это поможет более подробно узнать об его эксплуатационных и конструкционных особенностях.

При обозначении изделий из резиновой шины сначала отмечают символы, после чего идет маркировка.

• Буква А обозначает асфальтированный шнур,
• Б – с бронирующими лентами.
• Под Г производитель указывает гибкость незащищенного шнура,
• К – бронированный с помощью проволоки тип, имеет круглую форму.

Для прокладки в трубах применяют обозначение Т. Дополнительная оплетка — буква О. Встречается также обозначение frls, которое относят к требованиям пожарной безопасности: Fr означает огнестойкость, ls – низкий показатель дымовыделения. Такой тип не поддерживает горения, продолжает нормально функционировать даже при пожаре. Яркими представителями данного варианта являются ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS.

Силовой тип

Яркими примерами данного типа являются ВВГ, ВВГнг, ВВГ нг-LS, СИП, КНР, ВОЛС, ВВГнг-frls.

Изделия иностранного производства

Расшифровка данных типов также включает группы, символы. Их обозначение зависит от цели использования конкретного типа проводника. Применяют шнуры с изоляцией полиэтилена.

1. Впереди в аббревиатуре часто можно встретить N. Данная аббревиатура обозначает, что проводник соответствует всем требованиям VDE (Союза германских электротехников).
2. Аббревиатура Y указывает на то, что изоляция токоведущих жил выполнена из поливинилхлорида, 2Y обозначает полиэтиленовую изоляцию, 2X – изоляцию, сделанную из сшитого полиэтилена.
3. Оснащение медным проволочным экранированием обозначают с помощью букв S, F – проводник с продольной герметизацией; FL – с продольной и поперечной герметизацией.
4. Три жилы в конструкции кабеля обозначают с помощью E. R указывает на стальную броню, выполненную из круглой проволоки.

Оптический вид

Данный тип обозначается также с помощью определенной аббревиатуры. Она определяется производителем, так как общего стандарта в России нет, иностранные производители пришли к единому стандарту.

Аббревиатура ВОЛС расшифровывается как «волоконно-оптические линии связи», они находятся в авангарде способов передачи информационных данных. Их применение имеет множество положительных сторон, среди которых низкие потери и хорошая дальность передачи, высокий уровень защиты от повреждений. Этот тип набирает все большую популярность.

Следует обращать при выборе внимание на год изготовления и товарный знак предприятия. Используя данные из таблиц, можно достаточно легко определить характеристику прибора и его назначение.

Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.

Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.

Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.

Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.

Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

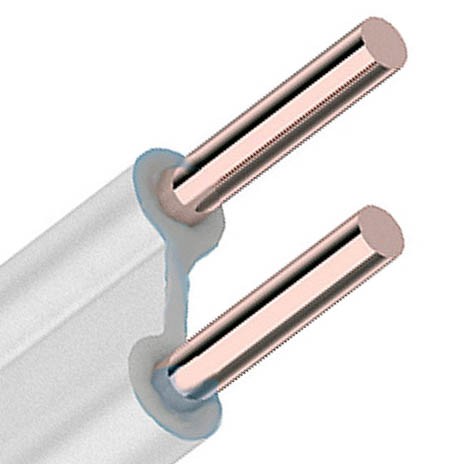

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

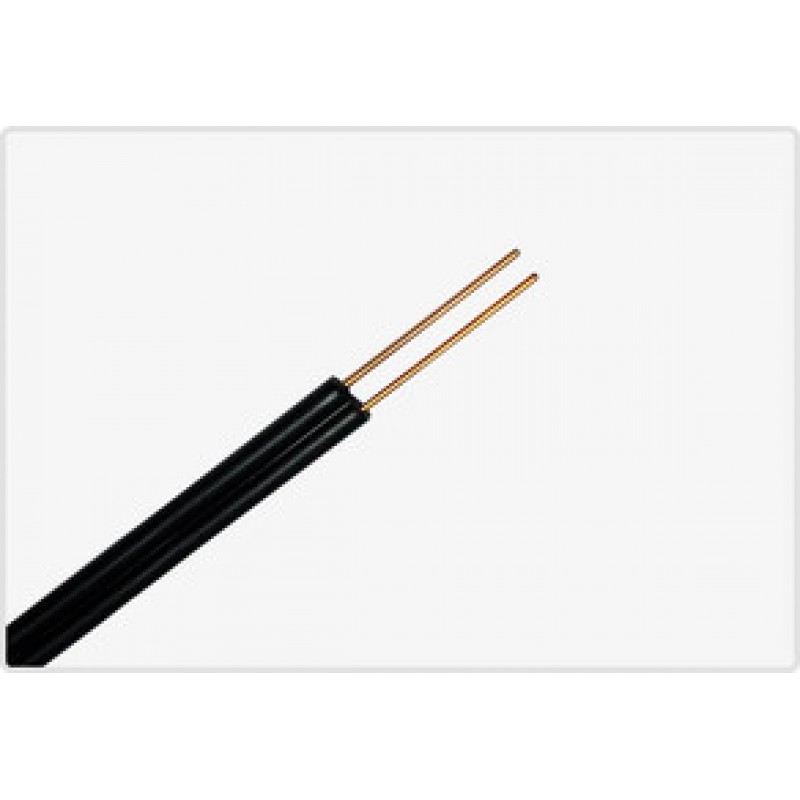

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как «читать» маркировку бронированного кабеля / Статьи и обзоры / Элек.ру

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

• А — алюминиевые жилы;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

• буквы «А» вначале нет, значит, жилы из меди;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
• нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

• Т — говорит о предназначении — «Телефонный»;
• П — изоляция из полиэтилена;
• П — изоляция из полиэтителена;
• эп — экран из алюмополимерной ленты;
• Б — броня из двух стольных лент.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

1. Токопроводящей жилы из алюминия или меди.
2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
4. Поверх экрана еще один слой изоляции.
5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
3. Наличие и тип брони.
4. Наличие экрана.
5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
2. ГОСТ 22483-77. Электрическое сопротивление жилы.
3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

1. — наружный защитный покров.
2. — броня.
3. — свинцовая оболочка.
4. — поясная изоляция.
5. — фазная изоляция (жил).
6. — жилы.
7. — бандаж из проволоки.
8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

• ОАО «Псковкабель», г. Псков;
• ООО «Рыбинсккабель», г. Рыбинск;
• ЗАО «Завод Москабель», г. Москва;
• АО «Завод «Энергокабель», г. Москва;
• ОАО «Кабельный завод «Энергия», г. Пролетарск;
• АО «Сибкабель», г. Томск;
• ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

Маркировка щитов, датчиков и кабелей КИП. Маркировочные кабельные бирки

Поиск и устранение неисправностей в современных системах автоматического управления и контроля осложняется их разрозненностью и большим количеством датчиков, вторичных приборов, сигнальной и коммутационной аппаратуры и исполнительных механизмов. Чтобы хорошо ориентироваться среди такого обилия оборудования и быстро находить и устранять неисправности нужно промаркировать все установленное оборудование, клеммные проходные коробки, щиты и кабели КИП.

Хорошо зарекомендовала себя следующая практика. Позицию датчика по схеме автоматизации (FIA 112, TIRSA 78, 43Б и т.п.) наносят не только на корпус датчика или табличку, прикрепленную к корпусу датчика, но и на трубу возле отбора, вентиля, гильзы в которую этот датчик вкручивается. Маркировку наносят на трубу краской, несмываемым толстым перманентным маркером или наклеивают наклейку с нанесенной на нее позицией. Такая двойная маркировка (на датчике и трубе) позволяет избежать путаницы при массовом съеме в поверку и последующей обратной установке датчиков КИП.

Позиционное обозначение рекомендуется также наносить на корпуса вторичных приборов. При щитовом монтаже вторичных приборов позиционное обозначение наносится также вблизи «окна», в которое вставлен данный вторичный прибор.

Клеммные проходные коробки маркируются в соответствии с проектной документацией. Если проходные коробки киповцев и электриков расположены рядом, то желательно кроме позиционного номера коробки указать ее принадлежность к той или иной службе. Для идентификации щитов КИП и А на них тоже наносят соответствующую маркировку: номер щита по проекту, номер проекта и место откуда данный щит запитан. Например, Щит11 У-178155-АТХ запитан от +Е5/TB12/SF07. У-178155-АТХ это номер проекта. Место запитки щита расшифровывается следующим образом: +Е5 это номер электропомещения, TB12 это номер стойки (щита, ячейки) в данном электропомещении, SF07 это номер автоматического выключателя в стойке, от которого запитан данный щит КИП.

Также на щите должна быть указана должность, фамилия и телефон лица, ответственного за исправность данного оборудования. Ответственным лицом обычно является руководитель участка КИП (начальник группы КИП, старший мастер КИП, мастер КИП). Номер телефона не руководителя, а помещения где располагается дежурный персонал КИП.

Все входящие и выходящие из щитов КИП кабеля должны быть маркированы как минимум с обоих концов маркировочными бирками. На контрольные кабели вешают треугольные маркировочные бирки У-136, на силовые кабели до 1000В вешают квадратные кабельные маркировочные бирки У-134 или У-153. С одной стороны на бирку наносят обозначение типа, сечения и длины кабеля и его обозначение по схеме электрических разводок (кабельному журналу). Например, если кабель типа КВВГЭнг 4х1,5 длиной 120 метров имеет обозначение по схеме W5101, то на бирку эта информация наносится так, как показано на рисунке. С другой стороны бирки указывают откуда и куда идет данный кабель. Например, если кабель соединяет датчик давления с позиционным обозначением PIA 43 с клеммной сборкой Х2 щита 11 проекта У-178155-АТХ, то это отражается соответствующим образом на маркировочной бирке.

Маркируется не только кабель в целом, но и все жилы этого кабеля в отдельности. Раньше для маркировки жил кабеля использовали кембрики – отрезки ПВХ трубки подходящего диаметра. На кембрики специально приготовленными чернилами наносили обозначение согласно электрической схеме. Сейчас для маркировки жил кабеля чаще всего используют наборные однознаковые ПВХ маркеры или печатные бирки. Следует постоянно отслеживать сохранность маркировки на датчиках, проходных коробках, щитах и кабелях КИП и по мере необходимости восстанавливать или заменять пришедшие в негодность маркировочные бирки и маркеры.

Посмотреть другие статьи в том числе про маркировку.

Как приготовить Булдак Боккеум Мюн

Будучи любителем острых блюд, энтузиастом, защитником и поклонником, мне не терпелось попробовать лапшу быстрого приготовления Самьянг Булдак Боккеум Мюн (불닭 볶음 면), или более популярную как корейскую огненную лапшу.

Насколько пикантно то, что есть Korean Fire Noodle Challenge, просто посмотреть, кто сможет выдержать жару? Я думал присоединиться к веселью, но довольно скоро (к счастью) понял, что я не влогер. Ненавижу говорить в камеру, и я далек от фотогеничности.Оставим это звездам Youtube.

Но, тем не менее, страстный любовник во мне не устоял. Так что я отправился в свой любимый корейский рынок (Rada Mart!) И купил пачку бульдак боккеум мюн.

Хотя мои кулинарные навыки ограничиваются жаркой хот-догов и варкой лапши быстрого приготовления, я все еще не могу думать, что могу написать руководство по кулинарии.

Как приготовить корейскую огненную лапшу «Самьянг»

1. Кипятите 2–3 стакана воды.
2. Положите лапшу в кипящую воду на 3 минуты или пока лапша не станет соответствовать вашему вкусу.
3. Когда лапша будет приготовлена, слейте воду. Оставьте на кастрюле 3-4 чайные ложки воды.
4. Вылейте красный пакет с приправами на еще готовящуюся лапшу. Он может быть очень острым, поэтому будьте осторожны!
5. Перемешать, перемешать, перемешать!
6. После приготовления положите его на тарелку и посыпьте сушеными водорослями и кунжутом, которые были в другом пакете.

Итак, я немного пошутил и не добавил всю приправу. Кроме того, корейская лапша быстрого приготовления, как правило, слишком круглая и жевательная, на мой вкус, поэтому приготовление лапши зависит от вашего вкуса.

Приготовьте галлон воды, две упаковки молока и 5 бананов наготове. Приятного аппетита!

R.I.P. по моим вкусовым рецепторам

Итак, было пряно? Да, очень остро.

Но это было медленное горение. Это не сразу же обожгло мой язык, но когда это наконец произошло, я стал хвататься за воду. Ладно, это преувеличение. Это самая острая лапша быстрого приготовления, которую я когда-либо пробовала, но мне казалось, что чего-то не хватает.

Это было пряно и немного сладко, но я хочу, чтобы моя лапша была соленой.Звучит невероятно нездорово. Однако употребление кимчи вместе с ним очень помогло не только с остротой, но и с добавлением столь необходимой текстуры и вкуса.

Получу ли я его снова? Да, но только если я поделюсь с кем-нибудь. Также, если в наличии много кимчи.

Где купить булдак боккеум мюн на Филиппинах? Если вы действительно хотите мучить себя, вы можете найти эту лапшу быстрого приготовления, доступную в местном масштабе. Найти Buldak Bokkeum Myun в стране довольно легко, потому что почти каждый корейский рынок, который я посетил, есть в нем.Я купил свою в Rada Mart в деревне Легаспи в Макати. Также есть вариант для чашки с лапшой.

Buldak Bokkeum Myun занимает лишь третье место в списке самой острой лапши быстрого приготовления по версии The Ramen Rater. Итак, теперь я нахожусь в поисках того, чтобы попробовать все из этого списка.

Основные национальные блюда разных стран мира. Часть 3

Основные национальные блюда разных стран мира. Часть 3.

В каждой стране есть свои кулинарные традиции.Как правило, региональные блюда, приготовленные из местных продуктов и специй, рецепты и способы их приготовления бережно сохраняются и передаются из поколения в поколение. Для приготовления блюда могут использоваться самые разные способы приготовления, поэтому для жителей других стран какое-то сочетание продуктов и способа приготовления может даже показаться странным. Тем не менее, многие из этих блюд являются предметом национальной гордости.

Спасибо, их давно разошлись по миру. Индивидуальные блюда можно приготовить даже за пределами страны, но в оригинальном варианте блюда лучше отправиться в то место, где традиции оттачивали свое приготовление веками.Эти национальные блюда являются кулинарными символами своей страны, и их непременно стоит попробовать, если вы были на их родине.

Кошарите, Египет.

Национальное блюдо египетской кухни — смесь риса, макарон и чечевицы, заправленная томатно-уксусным соусом. Блюдо можно встретить как в закусочных, так и в ресторанах, которые специализируются только на приготовлении кошарите.

Мазгуф Ирак.

Жареная рыба по-особому — кулинарный символ Ирака.Рыба реза вдоль гребня, разворачивается как книга и жарится, разложив колья, на открытом огне.

Meat Pie, Австралия, Новая Зеландия.

Пирог с начинкой из рубленого мяса или фарш с луком, грибами и сыром считается национальным блюдом двух стран: Австралии и Новой Зеландии. По статистике, среднестатистический австралиец потребляет 12 таких пирогов с мясом в год.

Денер Кебаб, Турция.

У этого блюда много названий, но многие знают его как шаурму.Для приготовления национальных блюд используется турецкий лаваш и начинка, которая может состоять из баранины, курицы, говядины, а также всевозможных специй и свежих овощей.

Севиче, Перу.

Блюдо распространено во многих странах Латинской Америки, и рецепт может отличаться от страны к стране. Но родиной севиче считается Перу. Здесь мелко нарезанная сырая рыба разных сортов, замаринованная в соке лайма, подается со сладким картофелем, жареной кукурузой или маниокой.

Фо, Вьетнам.

Суп с лапшой фо — один из символов вьетнамской кухни. Суп с лапшой обычно готовят из рисовой муки, а перед добавлением в суп добавляют либо говядину, либо курицу, либо жареную рыбу.

Stegt flesk, Дания.

Жареная свинина с картофелем и соусом из петрушки в 2014 году была признана национальным блюдом Дании. Стегт флеск — одно из самых популярных датских блюд.

Фейжоада, Бразилия.

По одной из версий, блюдо изобрели более 300 лет назад рабы, привезенные из Африки в Бразилию. Впоследствии он стал символом местной кулинарии. Приготовьте блюдо из фасоли, мясных продуктов и муки из маниоки.

Nyama on IIS, Кения.

Традиционное блюдо кенийской кухни — стейк (Ньяма), который подается с гарниром из IIS, который состоит из пюре, гороха и кукурузного масла.

Фарикол, Норвегия.

Визитная карточка Фарикол норвежской кухни, приготовленный из баранины, муки и капусты, которые тушатся в течение нескольких часов. Подавать блюдо с отварным картофелем.

с вашего собственного сайта.

Еда, друзья и рецепты

Верхняя навигация

Меню профиля

Счет

• Создать профиль
• Информационные бюллетени
• Помогите, эта ссылка открывается в новой вкладке

Подробнее

• Список покупок
• Кулинарная школа эта ссылка откроется в новой вкладке
• Спросите у сообщества, эта ссылка открывается в новой вкладке

Счет

• Твой профиль
• Настройки электронной почты
• Помогите, эта ссылка открывается в новой вкладке
• Выйти

Подробнее

• Список покупок
• Кулинарная школа эта ссылка откроется в новой вкладке
• Спросите у сообщества, эта ссылка открывается в новой вкладке

Изучить все рецепты

• Поиск
• Найти рецепт Предыдущий Найти рецепт Рецепт или ключевое слово

  Ключевое слово

  Включите эти ингредиенты Найдите ингредиенты для включения Добавьте список ингредиентов, разделенных запятыми, для включения в рецепт.Не включайте эти ингредиенты Найдите ингредиенты, которые нужно исключить Добавьте список ингредиентов, разделенных запятыми, которые нужно исключить из рецепта.

  Поиск

• Исследовать Предыдущий

  Исследуйте

  • 20 самых любимых рождественских печений

    Читать дальше Далее

  • 20 лучших традиционных рождественских блюд

    Читать дальше Далее

  • Лучшие новые кулинарные книги в подарок в 2020 году

    Никакой подарок не подобает одержимым едой людям в вашей жизни, как поваренная книга.Читать дальше Далее
• Рецепты завтраков и бранчей Предыдущий

  Рецепты завтраков и бранчей

  Посмотреть все рецепты завтраков и бранчей

  Мини-завтрак для гриля, чтобы спасти свое утро

  • Рецепты буррито на завтрак
  • Рецепты запеканки на завтрак
  • Рецепты блинов
  • Рецепты Яиц
  • Рецепты французских тостов
  • Рецепты фриттаты
  • Рецепты Гранолы
  • Рецепты омлета
  • Рецепты овсяных хлопьев на ночь
  • Рецепты блинов
  • Рецепты пирога с заварным кремом
  • Рецепты Вафель
• Рецепты обедов Предыдущий

  Рецепты обедов

  Посмотреть все Рецепты Обедов
