Маркировка проводов и кабелей согласно норм ПУЭ

Правильная маркировка проводов

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Содержание

  • Правила маркировки токоведущих частей согласно ПУЭ
    • Цветовая маркировка проводов
    • Буквенная маркировка проводов
  • Не нормированные варианта обозначения проводов
  • Вывод

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п. 1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п. 1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна.

В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  • Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

  • Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

Пример нестандартного обозначения на схемах

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п. 1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

  • Фаза «А» – окрашена в желтый цвет;
  • Фаза «В» – окрашена в зеленый цвет;
  • Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

  1. Нулевой рабочий провод (N) – маркировка синим цветом;
  2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
  3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

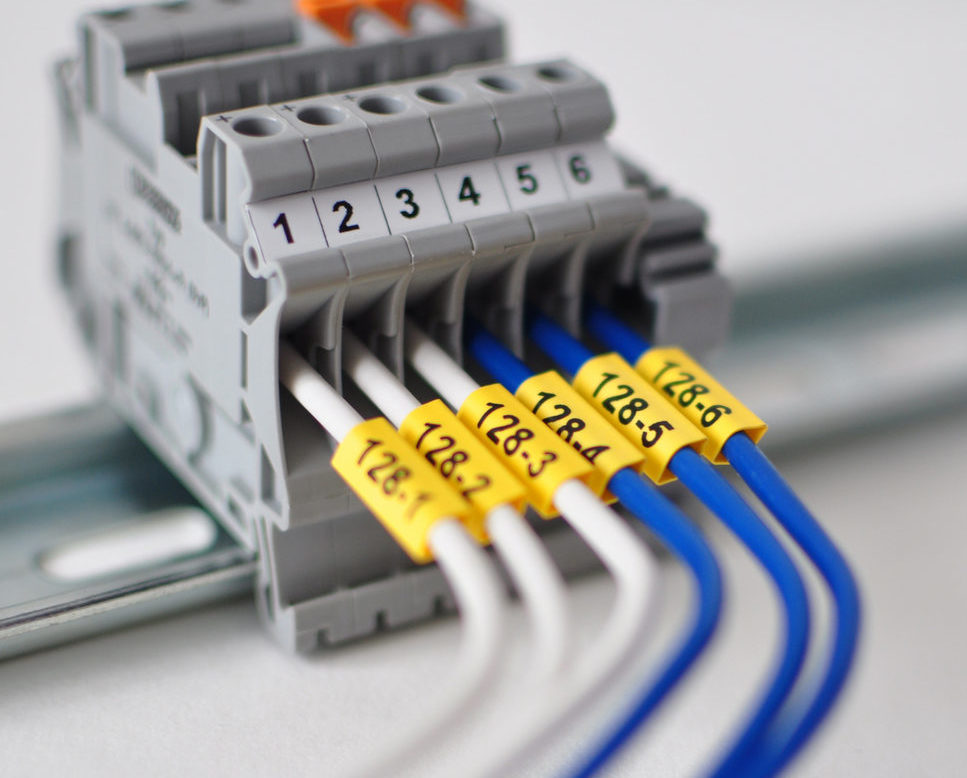

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Полиолефиновые трубки с маркировкой проводов | МИСУМИ

    МИСУМИ Главная>
  • Компоненты проводки>
  • Электрические трубки и рукава>
  • Трубки общего назначения>
  • Трубка из полиолефина с маркировкой проволоки

Щелкните это изображение, чтобы увеличить его.

Наведите указатель мыши на изображение для увеличения

MISUMI

MISUMI

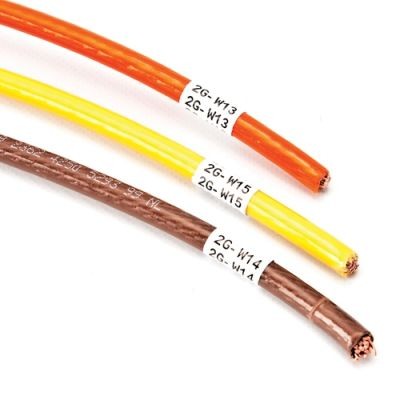

Трубка из полиолефина с маркировкой провода непосредственно на трубке. Эти трубки не содержат галогенов и вредных химических веществ, таких как бром и хлор.


● Оптимальная экологичная трубка с маркировкой защиты изоляции.
● Трубки типа NAETC не содержат галогенов.
● Трубки типа NAZF2 не содержат антипиренов, таких как бром или хлор.

*Продукты могут иметь швы из-за производственного процесса, но это не влияет на их использование.
*Трубки типа NAZF2 доступны только до тех пор, пока они есть на складе. (В качестве замены см. тип NAETC, безгалогенная трубка.

* NAZF2-4 доступен только до окончания складских запасов. В качестве замены см. NAETC-4 (безгалогенный тип). 914 Ω/cm 2.5 KV/mm

(Unit: mm)

NAETC 3 20 m Non-Halogen 3.0 ±0.2 0. 35
(±0.05)
88
4 4.0 ±0.2 118
5 5.0 ±0.2 154
6 6.0 ±0.2 190
NAZF2 3 Contains no specified bromine or
chlorine
flame retardants
+0.4 90
4 +0.5 120
5 +0.6 154
6 +0.7 190

Part Number
NAETC-3
NAETC-4
Part Number Volume Discount Days to Ship RoHS Inner Diameter φ
(mm)

Тот же день

Наличие на складе

10 3,0 ± 0,2

Тот же день

Stock

10 4. 0 ± 0.2

Loading…

Basic Information

Material Полиолефиновая смола Диапазон рабочих температур (°C) -55 ~ 125 Цвет Белый
Общая длина (м) 20 Толщина (мм) 0,35 (± 0,05)

Настроить здесь

Дополнительные продукты в этой категории

Клиенты, которые просматривали этот товар, также просматривали

Лазерный маркер для проводов: все, что вам нужно знать

Правильный лазерный маркер для проводов, который можно использовать для качественной маркировки Для прослеживаемости и идентификации необходимо маркировать проводной кабель. Для этого необходимо понимать использование правильных процессов маркировки и машин. Существует множество процессов, подходящих для маркировки проводов. Однако процессы лазерной маркировки являются наиболее распространенными методами.

Хотя в этой статье будет представлена ​​теория, связанная с лазерной маркировкой проводов, вам необходимо приобрести правильный лазерный маркер для качественной маркировки. Ниже представлен лучший лазерный маркер для проводов, который вы можете использовать для качественной маркировки.

HS-FLY30 30Вт для маркировки оптоволоконным лазером

HS-FLY30 30Вт для маркировки волоконным лазером онлайн идеально подходит для лазерной маркировки проводов, специально разработанной для производственной линии. Он может маркировать непрерывно в течение 24 часов на очень высокой скорости. Таким образом, это очень подходящая машина для маркировки проволочных кабелей.

  • Выходная мощность лазера – 30 Вт / 50 Вт
  • Скорость маркировки – до 7000 мм/с
  • Область маркировки – 110 мм x 110 мм (доступны дополнительные опции)
  • Источник питания – 110 В переменного тока или 220 В переменного тока

Подробнее

Лазерные маркеры для проводов играют важную роль в маркировке проводов как средстве отслеживания и идентификации. Они работают с использованием техники лазерной маркировки и подходят в зависимости от различных характеристик и функций. Тем не менее, выбор правильного лазерного маркера для вашего проекта может быть немного сложным, поскольку на рынке представлено множество машин для лазерной маркировки.

Чтобы облегчить выбор идеального лазерного маркера для вашего проекта, в этой статье представлена ​​маркировка проводов. В нем будут обсуждаться различные факторы, которые следует учитывать при выборе лазерного маркера для проводов. Ищете идеальный лазерный маркер для проводов? В этой статье показано, как получить правильный.

Что такое лазерная маркировка проводов?

Лазерная маркировка проводов — это процесс, который включает в себя нанесение на провода такой информации, как коды, номера и т. д., с помощью машины для лазерной маркировки перед установкой. Эти фрагменты информации, нанесенные на провода, важны при идентификации, установке и после установки.

Лазерная маркировка проводов лучше, чем другие традиционные методы маркировки, так как она не изменяет свойства проволоки, создает постоянную маркировку и включает чернила, маски или другие расходные материалы. Кроме того, метод маркировки очень точен, что важно, так как провод имеет очень маленькую площадь.

Зачем нужна лазерная маркировка проводов?

Использование лазерной маркировки проводов может быть правильным шагом по многим причинам. Ниже приведены несколько причин, по которым вам необходима лазерная маркировка проводов.

·
Безопасность

На многих предприятиях требуется много проводов, и по большинству этих проводов проходят токи высокого напряжения. Неправильное обращение с таким проводом, усиленное неправильной маркировкой, может привести к ужасным сценариям. Например, электрики могут случайно перерезать или отключить не тот провод. Это может привести к поражению электрическим током или возгоранию. Однако с помощью лазерной маркировки проводов, которая обеспечивает соответствующую маркировку, вы можете легко решить эти проблемы и предотвратить ужасные сценарии.

·
Надежность

Провода важны в любой части повседневной жизни, например; они имеют решающее значение для электричества и данных, которые поддерживают работу устройств. В некоторых сценариях может возникнуть необходимость отключить провод, и если это не будет сделано правильно, это может привести к выходу из строя не той машины. Однако правильная лазерная маркировка проводов позволяет избежать таких сценариев и повысить надежность всех систем объекта.

·
Устранение неполадок

Обнаружение провода, вызывающего проблему, может быть очень сложной задачей. Однако провода с надлежащей маркировкой легче идентифицировать. Таким образом, вы можете легко отследить неисправность и исправить их.

Проводные кабели, совместимые с лазерной маркировкой проводов

Лазерная маркировка проводов совместима со многими проводными кабелями. Ниже приведены некоторые из них, с которыми он полностью совместим.

·
Ленточные электрические кабели

Эти кабели состоят из нескольких параллельных изолированных проводов и подходят для одновременной передачи нескольких данных. Например, они используют жесткий диск для подключения миномета и других сетевых устройств.

·
Экранированные кабели

Эти кабели состоят примерно из двух изолированных проводов, покрытых плетеной оплеткой или алюминиевой майларовой фольгой. Покрытие улучшает передачу сигнала. Он также устраняет помехи в кабелях с витой парой

·

Кабели с витой парой применяются в телефонной промышленности. Они состоят из двух или более изолированных медных жил с цветовой маркировкой, скрученных друг с другом.

·
Волоконно-оптический кабель

Волоконно-оптические кабели используются для передачи оптических данных от источника света к приемному устройству. Они распространены в современном мире и имеют широкое промышленное применение

Что делает лазерную маркировку проводов лучше?

Существуют и другие методы маркировки проводов. Популярные методы включают тиснение, горячее тиснение фольгой и струйную маркировку. Что же делает лазерную маркировку проводов лучше? Ниже приведены несколько причин, почему вы должны рассмотреть этот метод.

·
Точность

Лазерные маркеры для проводов обладают невероятной точностью и точностью. Проводные кабели имеют небольшие размеры и благодаря точности лазерной маркировки проводов подходят больше, чем обычные методы. Только лазерная маркировка проводов может эффективно и качественно маркировать такие тонкие провода, не повреждая изоляционные материалы.

·
Универсальность и меньше повреждений

Лазерная маркировка проводов не повреждает провод, как это происходит при использовании других методов. Например, при горячем тиснении, старейшем методе маркировки проводов, в изоляцию провода вдавливается горячая форма, покрытая пигментом. Однако этот механизм создает механические напряжения в изоляционном материале. Это может привести к разрушению изоляционного материала, что приведет к проникновению жидкостей и других загрязняющих материалов.

Лазерные маркеры для проводов также могут работать со многими материалами. Например, горячее тиснение не может эффективно маркировать такие материалы, как тефлон, тогда как лазерная маркировка проводов может.

·
Высокая скорость работы

Лазерные маркеры для проводов эффективны в производстве. В отличие от таких методов, как горячее тиснение, использование рекомендуемой машины для лазерной маркировки проводов очень эффективно.

Кроме того, при использовании лазерной маркировки проводов не требуется участия человека. Следовательно, снижается вероятность получения ошибки, которая может повредить сам провод.

·
Стоимость маркировки

Лазерная маркировка проводов не требует других вещей для эффективного процесса маркировки. Например, для струйной маркировки необходимо использовать чернила. Однако в лазерных маркерах для проводов не используются какие-либо из таких материалов, полагаясь на их лазерный луч. Тем не менее, не забывайте, что приобретение лазерного маркера для проводов и его обслуживание могут стоить вам немного.

Как правильно выбрать лазерный маркер для проводов?

Выбор правильного лазерного маркера для проводов зависит от понимания различных функций, связанных с каждым устройством. На рынке существует множество лазерных маркеров для проводов. Следовательно, выбрать один из них, несомненно, будет непросто. Однако ниже приведены факторы, которые важны при выборе лазерного маркера для проводов.

·

Стабильная и гибкая конструкция

Лазерный маркер для проводов, который вы должны использовать, должен быть устойчивым и иметь очень гибкую конструкцию. Провода кабелей не имеют прямой формы. Следовательно, лазерный маркер для проводов должен быть достаточно гибким, чтобы адаптироваться и обеспечивать эффективную маркировку.

·

Высокоскоростная маркировка

Скорость также является еще одним фактором, на который следует обратить внимание при лазерной маркировке проводов. Лазерный маркер для проводов должен иметь возможность маркировать на очень большой скорости, чтобы быть эффективным и эффективным. Рекомендуемая скорость, к которой вы должны стремиться, составляет около 150–200 метров в минуту. Однако не жертвуйте скоростью ради другого качества.

·

Поддержка 24 часа непрерывной работы

Выбранный вами лазерный маркер должен иметь высокую скорость маркировки. Тем не менее, еще одна функция, на которую следует обратить внимание, — это возможность непрерывной пометки. Это может дать вам преимущество при маркировке, поскольку повышает производительность.

·

Простое в использовании программное обеспечение

Включение программного обеспечения в процесс маркировки означает сокращение вмешательства человека-оператора. Поэтому вам не нужно беспокоиться об ошибках, возникающих по вине человека. Большинство лазерных маркеров для проводов, особенно рекомендованный, имеют встроенное программное обеспечение.

·

Промышленное использование

Можно ли использовать лазерный маркер для проводов в промышленности или он не имеет такой возможности? Характеристики лазерного маркера для проводов определяют, подходит ли он для большого или небольшого объема работ.

·

Зона питания и маркировки

Это важная характеристика, на которую следует обращать внимание при выборе лазерного маркера для проводов. Слишком большая мощность лазера может разрушить лазерный кабель, что сделает его неэффективным при выполнении своей задачи. Поэтому вам следует тщательно выбирать правильный лазерный маркер для проводов с наилучшей выходной мощностью лазера. Кроме того, важна область маркировки, и ее следует проверить для повышения эффективности.

·

Материалы

Лазерная маркировка проводов должна быть совместима с любыми изоляционными материалами, которые вы выберете.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
