Как выбрать HDMI кабель

HDMI – это технология проводной передачи цифрового сигнала, который впоследствии преобразуется в изображения, видео и аудио. Сегодня является наиболее распространённым вариантом передачи и используется практически во всей вычислительной технике, где предусмотрен вывод видеоинформации – от смартфонов до персональных компьютеров.

Про HDMI

Порт имеет 19 контактов во всех вариациях. Разъём также подразделяется на несколько типов, исходя из которых нужно покупать требуемый кабель или переходник под него. Имеются следующие типы:

  • Самым распространённым и «крупным» является тип A и B, которые можно встретить в мониторах, компьютерах, ноутбуках, игровых приставках, телевизорах. B-тип нужен для более качественной передачи;
  • C-тип – это уменьшенная версия предыдущего порта, которая часто используется в нетбуках, планшетах, КПК;
  • Тип D – встречается очень редко, так как имеет самые небольшие размеры из всех портов. Применяется в основном в небольших планшетах и смартфонах;
  • E-тип – порт с такой маркировкой имеет специальную защиту от пыли, влаги, перепадов температур, давления и механического воздействия. Из-за своей специфики устанавливается на бортовые компьютеры в автомобилях и на спецтехнику.

Типы портов можно различить между собой по внешнему виду или по специальной маркировке в виде одной латинской буквы (есть не на всех портах).

Информация о длине кабеля

Для широкого потребления продаются HDMI-кабели длиной до 10 метров, но могут встречаться и до 20 метров, чего вполне хватит для среднестатистического пользователя. Различные предприятия, дата-центры, IT-компании для своих нужд могут закупать кабеля по 20, 50, 80 и даже более 100 метров. Для домашнего пользования не стоит брать кабель «с запасом», вполне достаточно будет варианта на 5 или 7,5 м.

Кабеля для домашнего использования делаются в основном из специальной меди, которая без проблем проводит сигнал на небольшие расстояния. Однако есть зависимость качества воспроизведения от разновидности меди, из которой изготовлен кабель, и его толщины.

Например, модели из специально обработанной меди, маркировки «Стандарт», толщиной около 24 AWG (это площадь поперечника, равная примерно 0,204 мм

2) могут передать сигнал на расстояние не более 10 метров в разрешении 720×1080 пикселей с частотой обновления экрана в 75 МГц. Аналогичный кабель, но сделанный по технологии «Высокая скорость» (можно встретить обозначение High Speed) с толщиной в 28 AWG (площадь в поперечнике 0,08 мм2) уже способен передавать сигнал в качестве 1080×2160 точек с частотой в 340 МГц.

Обращайте внимание на частоту обновления экрана у кабеля (она указывается в технической документации или пишется на упаковке). Для комфортного просмотра видео и игр человеческому глазу хватает около 60-70 МГц. Поэтому гнаться за цифрами и качеством выводимого сигнала нужно только в случаях, если:

  • Ваш монитор и видеокарта поддерживают 4K-разрешение и вам хотелось бы использовать их возможности на 100%;
  • Если вы профессионально занимаетесь видеомонтажом и/или 3D-рендерингом.

От длины зависит скорость и качество передачи сигнала, поэтому лучше всего покупать кабель с небольшой длиной. Если же вам по каким-то причинам требуется более длинная модель, то лучше обратить внимание на варианты со следующей маркировкой:

  • CAT – позволяет передавать сигнал на расстояние до 90 метров без каких-либо заметных искажений в качестве и частоте. Имеются некоторые модели, у которых в характеристиках написано, что максимальная длина передачи сигнала составляет более 90 метров. Если вам где-либо встретилась подобная модель, то лучше отказаться от покупки, так как качество сигнала будет несколько страдать. Данная маркировка имеет версии 5 и 6, которые могут ещё иметь какой-либо буквенный индекс, данный факторы практически не влияют на характеристики;
  • Кабель, сделанный по коаксиальной технологии, представляет из себя конструкцию с центральным проводником и внешним, которые разделены между собой изоляционным слоем. Проводники изготавливаются из чистой меди. Максимальная длина передачи у данного кабеля может достигать 100 метров, без потери в качестве и частоте обновления кадров у видео;
  • Кабель из оптоволокна – это самый дорогой и лучший вариант для тех, кому необходимо передавать видео и аудиоконтент на большие расстояния без потерь в качестве. Найти в магазинах может быть сложно, так как большим спросом он не пользуется из-за определённых специфик. Способен передавать сигнал на расстояние в более, чем 100 метров.

Версии HDMI

Благодаря совместным усилиям шести крупных IT-компаний в 2002 вышла версия HDMI 1.0. Сегодня практически всеми дальнейшими усовершенствованиями и продвижением данного разъёма занимается американская компания Silicon Image. В 2013 году вышла самая современная версия – 2.0, которая не совместима с другими версиями, поэтому лучше покупать HDMI-кабель этой версии только в том случае, если уверены, что порт на компьютере/телевизоре/мониторе/другой технике тоже имеет данную версию.

Рекомендуемая версия к покупке – это 1. 4, которая вышла в 2009 году, так как она совместима с версией 1.3 и 1.3b, которые вышли в 2006 и 2007 годах и являются самыми распространёнными. Версия 1.4 имеет определённые модификации – 1.4a, 1.4b, которые также совместимы с 1.4 без модификаций, 1.3, 1.3b версиями.

Типы кабелей версии 1.4

Так как это рекомендуемая к покупке версия, то рассмотрим её подробнее. Всего имеется пять разновидностей: Standard, High Speed, Standard with Ethernet, High Speed with Ethernet и Standard Automotive. Рассмотрим каждый из них более подробно.

Standard – подходит для подключения нетребовательных устройств домашнего использования. Поддерживает разрешение в 720p. Имеет следующие характеристики:

  • 5 Гбит/с – максимальный порог пропускной способности;
  • 24 бита – максимальная цветовая глубина;
  • 165 МП – максимально допустимая полоса частот.

Standard with Ethernet – имеет идентичные характеристики со стандартным аналогом, единственное отличие – есть поддержка интернет-соединения, способное осуществлять передачу данных на скорости не более 100 Мбит/с в двух направлениях.

Высокоскоростной или Speed High. Имеет поддержку технологий Deep Color, 3D и ARC. Последнюю нужно рассмотреть подробнее. Audio Return Channel – позволяет вместе с видео передавать и звук в полном объёме. Ранее для того, чтобы добиться отличного качества звука, например, на телевизоре, подключённому к ноутбуку, требовалось задействовать дополнительную гарнитуру. Максимальное рабочее разрешение составляет 4096×2160 (4K). Имеются следующие спецификации:

  • 5 Гбит/с – максимальный порог пропускной способности;
  • 24 бита – максимальная цветовая глубина;
  • 165 МП – максимально допустимая полоса частот.

Есть высокоскоростная версия с поддержкой интернета. Скорость передачи интернет-данных также составляет 100 Мбит/с.
Standard Automotive – используется в автомобилях и может быть подключён только к E-типу HDMI. Спецификации у данной разновидности аналогичны стандартному варианту. Исключение составляет лишь повышенная степень защиты и встроенная ARC-система, которой нет в стандартном проводе.

Общие рекомендации к выбору

На работу кабеля оказывают влияние не только его характеристики, материал изготовления, но и качество сборки, которое не пишется нигде и его трудно определить на первый взгляд. Воспользуйтесь данными советами, чтобы немного сэкономить и выбрать оптимальный вариант. Список рекомендаций:

  • Есть распространённое заблуждение, что кабели с позолоченными контактами лучше проводят сигнал. Это не так, позолота наносится с целью защитить контакты от влаги и механических воздействий. Поэтому лучше выбирать проводники с никелированным, хромированным или титановым покрытием, так как они обеспечивают лучшую защиту и стоят дешевле (исключение – титановое покрытие). Если вы будете использовать кабель в домашних условиях, то смысла покупать кабель с дополнительной защитой контактов нет;
  • Тем, кому требуется передавать сигнал на расстояние свыше 10 метров, рекомендуется обратить внимание на наличие встроенного репитера для усиления сигнала, либо купить специальный усилитель. Обращайте внимание на площадь сечения (измеряется в AWG) — чем меньше её значение, тем лучше будет передаваться сигнал на дальние расстояния;
  • Старайтесь покупать кабели с экранированием или специальной защитой в виде цилиндрических утолщений. Она предназначена для поддержки оптимального качества передачи (предотвращает появление помех) даже на очень тонких кабелях.

Чтобы сделать правильный выбор, необходимо учесть все характеристики кабеля и встроенного HDMI-порта. При несоответствии кабеля и порта потребуется либо купить специальный переходник, либо полностью заменить кабель.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Для чего нужен HDMI-кабель

Практически любая современная техника, ориентированная на работу с видео и аудио, наделена разъемом HDMI. Для подключения в таком случае не обойтись без соответствующего кабеля. О том, что он из себя представляет и зачем вообще нужен, мы расскажем в нашей сегодняшней статье.

Об интерфейсе

Аббревиатура HDMI расшифровывается как High Definition Multimedia Interface, что в переводе значит «интерфейс для мультимедиа высокой четкости». Данный стандарт применяется для передачи цифрового сигнала в высоком (несжатом) разрешении и многоканального аудиосигнала, наделенного защитой от копирования. Собственно, в сфере применения и заключается ответ на вопрос, для чего нужен HDMI – для подключения одного устройства (источника сигнала) к другому (приемнику и транслятору), и это наглядно демонстрирует представленная ниже иллюстрация.

Приведем краткую аналогию: если отбросить внешний вид разъемов и кабелей для подключения, рассматриваемый нами интерфейс является по своей сути качественно улучшенной версией предшествующего ему стандарта DVI, используемого для подключения монитора к компьютеру. Важное отличие первого от второго заключается в том, что он поддерживает не только видеоданные, но и аудио. Ниже, в параграфе «Чем отличается», представлена ссылка на наш материал, где сравниваются HDMI и DVI.

Где используется

Очевидно, что раз HDMI предназначен для передачи видео и аудиосигнала, то и используется он в мультимедийной и компьютерной технике. В числе таковой ПК (если точнее, графические адаптеры и мониторы), ноутбуки, телевизоры, ТВ-приставки, игровые консоли, проигрыватели (домашние кинотеатры, музыкальные центры, магнитолы (в том числе и в авто), ресиверы и т.д.), проекторы, а также некоторые смартфоны и планшеты. На нашем сайте вы можете найти отдельные материалы, посвященные подключению разных устройств по HDMI-кабелю, ссылки на некоторые из них представлены ниже.

Подробнее:
Подключение компьютера к телевизору
Как подключить монитор к компьютеру
Как сделать два экрана в Windows 10
Подключение PS3 к ПК
Подключение PS4 к ПК

Какие бывают виды

Помимо того, что HDMI как стандарт применяется в разных сферах, точнее, на разном оборудовании и технике, используемые для непосредственного подключения кабели (а значит, и разъемы) бывают четырех типов. Главные их отличия заключаются в скорости передачи данных, а иногда и функциональных возможностях. Обо всем этом в деталях, а также о существующих форм-факторах, мы рассказывали на нашем сайте в одном из предыдущих материалов.

Подробнее: Какими бывают HDMI-кабели

Как выбрать

Конечно же, знания о том, что представляет собой HDMI-кабель, где используется и каких он бывает видов, достаточно лишь в теории. Куда более важной является практика, а именно, выбор подходящего кабеля для «связки» конкретных устройств друг с другом, будь то телевизор и консоль или мультимедийная приставка, компьютер и монитор или что-либо иное. На все вопросы, которые могут возникнуть у рядового пользователя перед покупкой, мы ранее уже ответили в отдельной статье.

Подробнее: Как правильно выбрать HDMI-кабель

Чем отличается

Итак, все особенности HDMI, включая как непосредственно разъемы, так и соответствующие им кабели, мы обозначили. Последнее, на что хотелось бы обратить внимание – это отличия данного интерфейса от других, смежных стандартов, применяемых в первую очередь в компьютерах и ноутбуках для подключения монитора. По каждому из них на нашем сайте есть отдельные материалы, с которыми и рекомендуем ознакомиться.

Подробнее: Сравнение HDMI-интерфейса со стандартами VGA, DVI, DisplayPort

Заключение

В этой небольшой статье мы постарались вкратце рассказать о том, для чего нужен HDMI-кабель, каким он бывает и где применяется. Более подробно о каждой из разновидностей, вопросах выбора и сравнении с близкими по назначению интерфейсами, вы можете узнать из отдельных материалов на нашем сайте, ссылки на которые мы предоставили выше.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

характеристики виды версии кабелей совместимость с другими выходами + плюсы минусы разъема



HDMI выход встречается в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках, в многих современных мультимедийных устройствах. HDMI поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно получить хорошее, четкое качество изображения и звука одновременно.

Что такое HDMI интерфейс?


HDMI — расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате высокого разрешения. Интерфейс передает еще аудиосигналы, которые надежно защищены от копирования, поэтому HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности, улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель идет в комплекте с устройством. Тогда пользователю придется отдельно приобрести это полезное устройство.


Обычно стандартная длина кабеля составляет 3-5 метров. Но вы также можете купить более длинные версии, а также удлинить готовое изделие. Различные производители предлагают покупателям самые разные варианты продукции. Например, в некоторых моделях есть ферритовые кольца, которые помогают избежать помех.

История HDMI выхода


Годом появления и выпуска считается 2002 год. Благодаря многим известным компаниям, включая Philips, Sony, Hitachi и Toshiba, появился новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые видео и аудиопотоки. Интерфейс HDMI начал передавать аудио вместе с видеосигналом DVI-соединения. Также стало возможным использование только одного кабеля, который также передает цифровые видеосигналы с высоким разрешением. Это значительно облегчило жизнь рядовым пользователям, ведь теперь звук и изображение в высоком качестве можно передавать с одного устройства на другое всего по одному проводу.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволяет наслаждаться хорошим звуком, который передается по восьми каналам 24-битного звука с частотой 192 кГц. Изделие может передавать аудио и видео одновременно. А у DVI таких возможностей не было. К тому же современный интерфейс намного меньше. Его предшественники могли передавать только аналоговые данные, а HDMI легко обрабатывал цифровые данные.

Как устроен HDMI кабель?



Кабель HDMI состоит из нескольких частей. Имеет внешнюю оболочку, экранирующую оплетку, экран из фольги (алюминий), оболочку из полипропилена, экранированную витую пару, неэкранированную витую пару, проводники, необходимые для питания, а также управляющие сигналы.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

  • Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
  • Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.

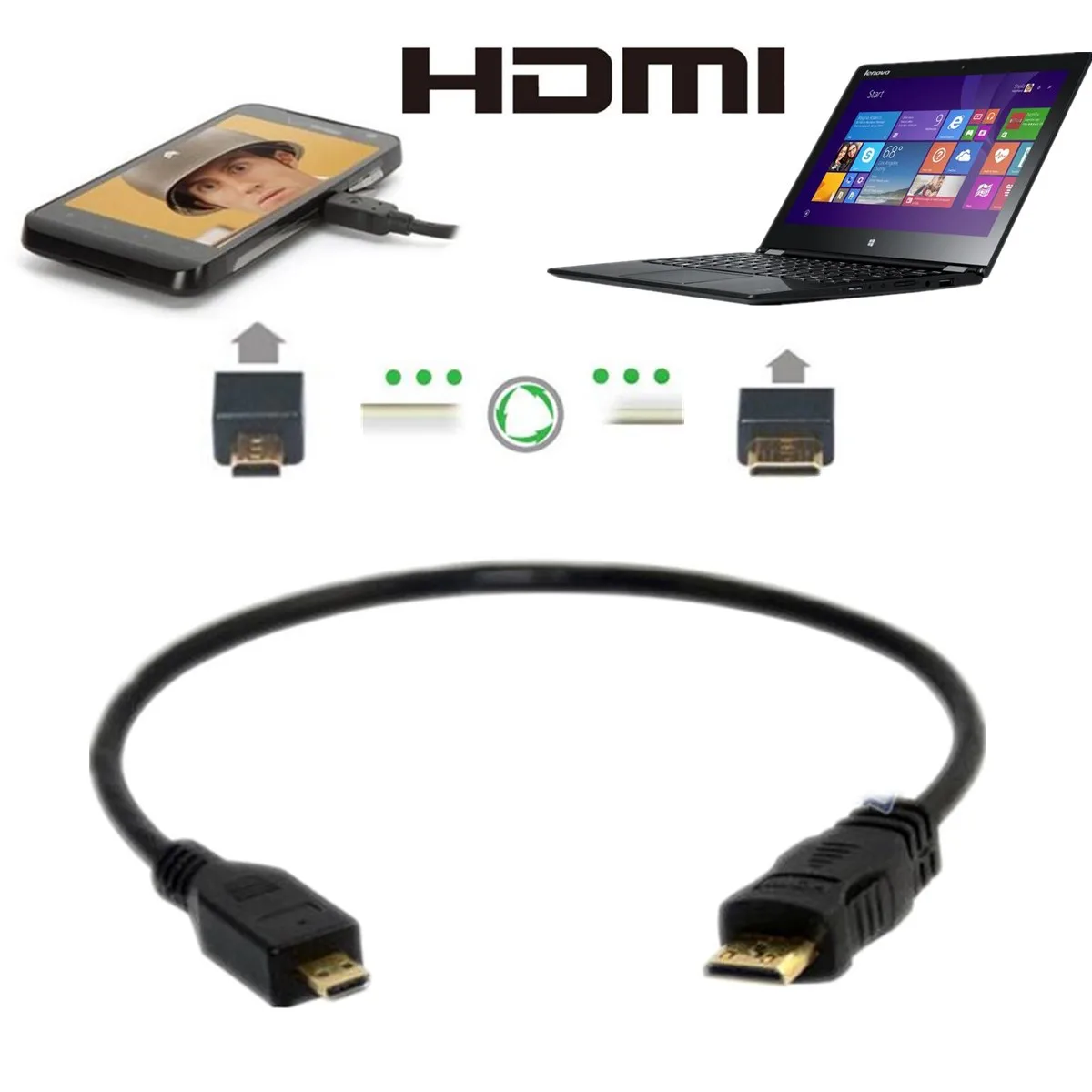

  • Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
  • Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
  • Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Наиболее распространены полноразмерные (A), миниатюрные (C) и микроразмерные (D). Кроме того, кабели HDMI делятся на типы. Они бывают:



  • Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
  • Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
  • Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
  • Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
  • Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:



  • HDMI 1.0 — самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
  • HDMI 1.1 — появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
  • HDMI 1.2 — данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
  • HDMI 1.2a — добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
  • HDMI 1.3 — добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини — С.
  • HDMI 1.3b — возможность управлять бытовой техникой.
  • HDMI 1.4 — реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
  • HDMI 1.4a — обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
  • HDMI 1.4b — увеличение пропускной способности, добавление поддержки 3Д-видео.
  • HDMI 2.0 — передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
  • HDMI 2.1 — увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия — 2017 год.

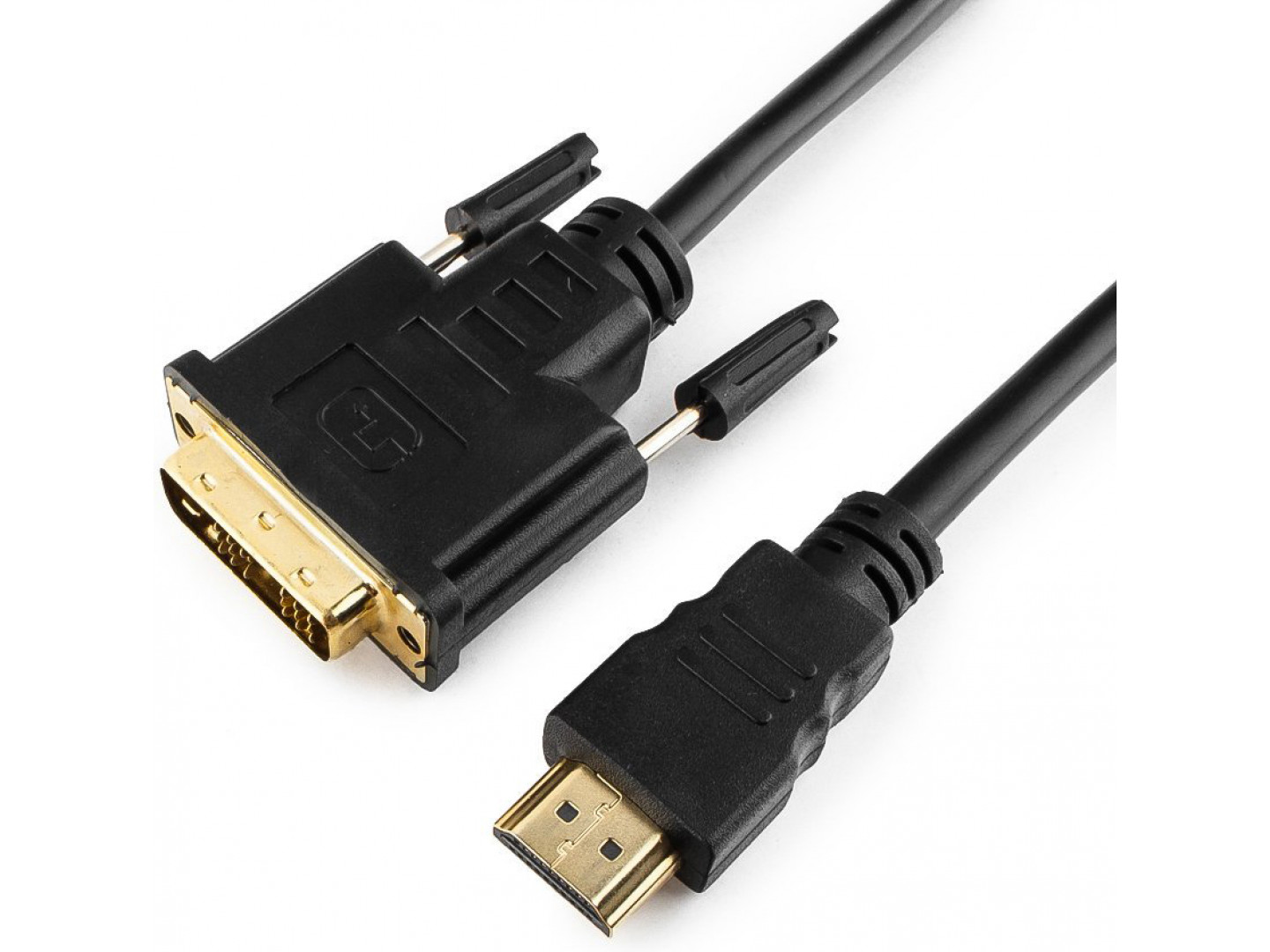

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.


Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI — VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB — HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить наиболее подходящее устройство. Они думают, зависит ли качество передачи сигнала HDMI от длины кабеля. Они должны знать, что на качество сигнала влияет как длина кабеля, так и качество самого продукта. Если кабель длинный, с медными жилами он должен иметь большее сечение. Также стоит помнить, что более длинный кабель должен иметь больший диаметр. Так, для кабеля длиной 10 метров его толщина составляет 8 мм, а для 15 и 20 метров — 9 и 10 мм соответственно. Сигнал может передаваться без потерь, если эти моменты соблюдены и изоляция улучшена.

Преимущества и недостатки HDMI интерфейса

Плюсы:

  • Возможность передавать аудио и видео сигналы по одному кабелю
  • Удобство и простота использования
  • Доступно подключать самые разные устройства между собой
  • Высокая пропускная способность

Минусы:

У этого интерфейса почти нет недостатков. Важно не забывать учитывать длину и толщину кабеля. В противном случае вы можете столкнуться с помехами. Поэтому для получения наилучшего результата следует учитывать этот момент, чтобы порадовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?


При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.


При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.


Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

Как выглядит кабель HDMI

Благодаря интерфейсу HDMI мы можем передавать в цифровом виде несжатые аудио- и видеосигналы. Способ передачи с помощью цифрового провода появился на рынке почти 15 лет назад. Как выглядит кабель HDMI?

Многие провода в продаже выглядят похожими, и клиенты не сосредотачиваются на их технических характеристиках, выбирая провод к домашнему кинотеатру, консоли или ресиверу. Имеет ли значение, как мы выбираем кабель? Безусловно!

Эта статья подскажет, какой цифровой шнур выбрать для отдельных устройств, но сначала давайте выясним, что такое HDMI, кабель, как работает передача посредством этого интерфейса, почему стоит покупать HDMI кабель, для чего применяется и какие параметры должен иметь такой провод.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году. С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Классификация HDMI кабеля

На самом деле в стандарте HDMI царит полный беспорядок. Конечно, в таблицах стандартов все очень подробно описано, что правда, на деле мы имеем много модификаций стандарта HDMI, и все они относятся к разъёму, который в каждой версии выглядит идентично. Неудивительно, что продавцы электронного оборудования пытаются использовать эту сумятицу и подталкивать нас к покупке дорогих, но вовсе не необходимых шнуров.

Технология HDMI имеет четыре основных версии кабелей:

  • стандартный – для развёртки 1080i;
  • высокоскоростной – для 4K/60 Гц;
  • премиум – для 4K/60 Гц, но с полным цветовым разрешением 4:4:4, то есть без так называемого сабсэмплинга;
  • сверхскоростной – для 10K с использованием разъёма в версии 2.1.

Говоря о разъёмах, с точки зрения интенсивности поддерживаемого сигнала, также можно выделить четыре основных варианта:

  • в версии 1.0-1.2a приблизительная пропускная способность составляет до 5 Гбит/с;
  • версия 1. 3-1.4b обеспечивает до 10 Гбит/с;
  • версия 2.0-2.0b – до 18 Гбит/с;
  • версия 2.1 – до 48 Гбит/с.

О последней версии стандарта HDMI – 2.1 было заявлено 28 ноября 2017 года. Кабель HDMI 2.1 поддерживает максимальную скорость передачи данных в 42,6 Гбит/с, и также может поддерживать функцию Display Stream Compression (DSC) для передачи изображения с разрешением 7680×4320 на частоте 120 Гц.

Разъёмы HDMI кабеля

Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.

Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.

Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.

Рекомендации по выбору HDMI кабеля

Прежде всего, вы должны определиться, для чего нужен HDMI кабель, т.е. какие максимальные разрешения будут по нему отправляться.

Покупая HDMI кабель к телевизору, остановитесь на проводе, выполненном в стандарте High Speed HDMI Cable, версии 1.3 или 1.4, длиной до 15 метров. Скоростная передача особо полезна при просмотре фильмов в режиме Full HD.

Для монитора подойдёт шнур и пониже. Конечно, выбрав провод High Speed, вы исключите узкие места, которые приводят к замедленной передаче информации. Но в большинстве случаев стандартный провод должен справиться. Здесь также действует ограничение длины – не более 15 м, а оптимальная длина составляет 3–5 метров. Целесообразно выбрать цифровой кабель 1.3+, с поддержкой Deep Color, а также полосой пропускания 340 МГц.

Для PlayStation 4, как и в случае с телевизорами, нужен High Speed кабель с Ethernet или просто High Speed. При воспроизведении на PlayStation 4 рекомендуется использовать более быструю передачу. Выбирая версию 1.4+, вы сможете использовать поддержку Dolby True HD, обратный аудиоканал, ширину полосы 340 МГц, максимальную скорость потока 10.20 Гбит/с, а также синхронизацию аудио и видео.

Перед тем, как выбрать HDMI кабель для подключения цифровых гаджетов, стоит проверить качество материалов, из которых он изготовлен:

  • медно-алюминиевый – недорогой, но более подвержен трещинам;
  • медно-стальной – прочный, но менее гибкий;
  • из бескислородной меди – наиболее часто используемый материал в производстве цифровых шнуров, отличающийся высокой проводимостью и отсутствием проблем с затуханием сигнала, поддерживающий все функции, предлагаемые стандартом HDMI.

Дорогой или дешёвый

Дешёвые и дорогие цифровые провода не отличаются в отношении качества изображения и звука. Навороченные кабели именитых марок не обеспечат улучшенную контрастность или насыщенность картинки, скорее они гарантируют отсутствие проблем. Более того, дорогие кабели из-за использования различных креативных методов экранирования становятся жёсткими, их трудно согнуть и скрыть из виду.

Вам могут встретиться цифровые шнуры с обозначением Premium. Означает ли это, что они чем-то лучше? Частично да. Premium – это платный сертификат, который выдаётся производителю. Такая маркировка сообщает нам, что данный провод может работать до 18 Гбит/с и справится со стандартом 2.0. Но и продукция без этого почётного знака поддерживает указанную скорость передачи, так что специально «гоняться» за ним не стоит, а нужно просто внимательно изучить надписи на упаковке.

Лучшая идея при выборе кабеля HDMI – купить обычный, простой цифровой кабель, а в случае проблем, которые, скорее всего, не возникнут, – сделать ему антирекламу.

Как проверить работоспособность цифрового кабеля при покупке? Следуйте инструкции:

  • проверьте провод прибором для теста кабелей, его можно заказать в интернет-магазине;
  • осмотрите пайку разъёма на предмет отсутствия механических дефектов, цвет металла штекера не должен отличаться;
  • осмотрите шнур по всей длине – никакие выступы и неровности не допускаются;
  • изучите упаковку, она должна содержать информацию о производителе и иметь товарный вид.

Каким должен быть HDMI кабель

Вы уже знаете, что качество кабеля для цифровой техники не соответствует качеству картинки, хотя самые дешёвые экземпляры могут быть просто неисправными. Мы также определили, что знак Премиум является скорее официальной платой за гарантию отсутствия изъянов, чем критерием, влияющим на качество того, что будет подсоединено к нашему телевизору. Значит ли это, что можно взять первый попавшийся кабель с полки и направится к кассе?

Не совсем. Те, кто покупает провод только для просмотра ТВ и фильмов в Full HD, могут поступить и так. Однако пора готовиться к стандарту UHD, то есть к разрешению 4K с HDR. Возможно, у вас уже есть такой телевизор, или будет.

HDR (High Dynamic Range) — высокий динамический диапазон

Хорошие кабели должны иметь высокую передающую способность и максимальное разрешение при частоте обновления экрана 60 Гц – не менее 18 Гбит/с и 4K с HDR соответственно. Более медленные кабели будут передавать изображение на 24 Гц и обеспечат разрешение 4K, но без HDR.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

Похожие статьи

Для чего нужен HDMI - руководство по разъему HDMI: объяснение порта и кабеля


Для чего нужен HDMI — данный разъем является стандартным интерфейсом для соединения аудиовизуальных устройств. Однако многие люди мало осведомлены о таком типе подключения, поэтому здесь мы рассмотрим некоторые распространенные проблемы и объясним их более подробно.

Как выглядит и для чего нужен HDMI разъем?

Разъем HDMI на задней панели телевизора или проигрывателя Blu-ray выглядит следующим образом. Это немного похоже на USB-порт на вашем компьютере — но немного выше и шире, но это не прямоугольник. Итак, это не что иное, как USB-порт на вашем компьютере! Соединение спроектировано таким образом, что кабели HDMI подходят только в одном направлении.

Как выглядит кабель HDMI?

Кабель HDMI, который используется для подключения двух устройств, выглядит следующим образом. Вам просто нужен один кабель между приборами для передачи звука и изображения. Разъемы HDMI часто бывают серебристыми, хотя некоторые бренды поставляют свои изделия с позолоченными коннекторами HDMI.

Что делает соединение HDMI?

Кабели HDMI передают цифровое видео и цифровые аудиосигналы между устройствами. Они поддерживают видеосигналы высокой четкости и Ultra HD, а также объемный звук. То есть, звуковые дорожки 5. 1 Dolby Digital/DTS и аудио высокой четкости можно найти на проигрывателях Blu-ray. Вот поэтому вы должны четко представлять для чего нужен HDMI.

Когда нужно использовать HDMI?

Как правило, это лучшее соединение для коммутации большинства современных аудиовизуальных устройств … при условии, что каждое устройство имеет порт HDMI, конечно! Большинство устройств, выпущенных за последние пару лет, уже имеют встроенные порты этого интерфейса, старые модели могут не иметь. Помните, что соединение HDMI отправляет видео и аудио сигналы, и все, что требуется для этого, — только один кабель.

Могут быть ситуации, когда вы не можете просто использовать HDMI для подключения всех ваших устройств. Например, у вас может быть HDMI на одном устройстве и разъем DVI на другом. В этой ситуации можно приобрести адаптеры DVI-HDMI (см. Рисунок ниже) для переключения одного конца кабеля с одного типа подключения на другой. Поэтому вы можете использовать обычный кабель HDMI, но подключите адаптер на один его конец и соедините его с разъемом DVI.

для чего нужен, как выглядит, версии, схема, маркировка, устройство, как пользоваться

Сегодня технология HDMI является довольно распространенной и применяется во многих образцах электроники и компьютерной техники. Относительное новшество технологии вызывает множество вопросов у обычного пользователя, ответы на которые не всегда под силу найти каждому. Учитывая вышеперечисленные факторы мы решили опубликовать данную статью на 1fleshka.ru, тем самым упростить задачу поиска информации нашим читателям.

Для чего нужен HDMI разъем и провод

В переводе с английского языка HDMI (High-Definition Multimedia Interface) означает «Мультимедийный интерфейс высокого разрешения (четкости)». Говоря простым русским языком основным предназначением интерфейса — является передача видео высокого качества со звуком (аудио). Разъем (на телевизоре, ноутбуке, смартфоне и тд.) служит для подключения кабеля, а сам кабель – для передачи мультимедиа файлов с одного устройства на другое.

Производители современной электроники стали массово добавлять данный интерфейс на свои устройства. Благодаря этому стала синхронизация домашней электроники. К примеру вы являетесь обладателем смартфона и засняли домашнее торжество в HD-качестве. У вас появилось желание показать видео своим родным. Вы можете сделать это, нажав на воспроизведение в телефоне, либо подключить смартфон к телевизору и продемонстрировать видеозапись уже на большем экране.

[box style=»green»]Ключевой особенностью HDMI является воспроизведение аудио и видео через один кабель, что до этого не давал ни один подобный интерфейс.[/box]

Как выглядит

Зачем нужен HDMI – мы разобрались, теперь давайте поговорим о том, как выглядит разъем (вход) и провод  данного интерфейса. Как по мне внешне разъем кабеля напоминает USB со скошенными нижними углами.

Железная  часть порта может быть как металлического, так и золотистого цвета. На работу это никак не влияет, просто одни производители выбирают золотистый цвет, другие – более привычный – металлический.

Дабы все подробно не расписывать, в данной подкатегории, советуем вам посмотреть фото рядом. Там визуально можете увидеть как выглядит HDMI кабель и его разъем.

Как пользоваться

Пользоваться кабелем HDMI –очень легко. Для этого вам не нужно быть продвинутым IT-специалистом или умелым хакеров. Все, что нужно – это:

  • Телевизор/монитор (с необходимым нам разъемом) – для приема изображения и звука;
  • Компьютер/ноутбук/планшет/смартфон/игровая консоль и т.д. – для транслирования сигнала;
  • Сам провод с длиной, достаточной чтобы соединить эти устройства.

Один конец провода, до упора, вставляем в «транслятор изображения и аудио», другой в «приемник». Делаем необходимые настройки и пользуемся. Как вы заметили — ничего сложного в этом нет.

Схема и устройство HDMI кабеля

Как и прочие другие кабели, наш состоит из нескольких жил в экране и оболочке ,а именно из:

  1. Внешняя изоляционная оболочка;
  2. Экранирующая защита в виде оплетки из медных жил без изоляции для пайки;
  3. Алюминиевый экран из фольги;
  4. Внутренняя оболочка из качественного полипропилена;
  5. Витые пары 5 категории с экранированием и сопротивлением в 100 Ом для приема данных и синхронизации;
  6. Витая пара без защитного экрана для приема SDA и SCL сигналов;
  7. Отдельные проводники управления питания и приема сигнала.

Всю схему провода можете увидеть на фото.

Маркировка, пропускная способность и максимальное разрешение

На сегодня существует 5 видов HDMI кабелей, каждый из которых используется для определенных типов устройств.

[box style=»green»]Перед приобретением провода настоятельно рекомендуем вам изучить HDMI разъемы ваших устройств, для правильного выбора кабеля. [/box]

Ниже давайте подробнее рассмотрим маркировку и определим подходящий вам вариант.

Стандартный HDMI кабель.  Является самым распространенным решением для домашнего подключения устройств. Надежно передает  720p и максимальное разрешение 1080p в HD качестве. Такое разрешение используется в кабельном и спутниковом телевидении, а так же в цифровых HD-трансляциях и DVD плеерах.

Стандартный HDMI кабель с функцией Ethernet. Поддерживает те же функции, что и предыдущая маркировка, но обладает функцией Ethernet Channe, которая позволяет выходить устройствам в сеть интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Автомобильный HDMI провод. Обладает повышенной надежностью, так как предназначен для укладки в автомобилях с бортовыми HD системами. Работает в самых экстремальных условиях, а так же выдерживает высокие перепады температур и вибрации от работы двигателя.

Высокоскоростной HDMI-кабель. Обладает повышенным каналом связи для скоростной передачи изображения. Рационально данный тип провода использовать при разрешении видео от 1080p. В довесок ко всему данный вид подключения поддерживает такие передовые видео технологии, как:

Так что, если вы используете дисплей/телевизор с расширением 1080p и транслятор сигнала передает его в данном разрешении, тогда лучше не экономить на кабеле и купить высокоскоростной вариант.

Высокоскоростной HDMI-кабель с Ethernet. Поддерживает те же функции, что и предыдущий высокоскоростной провод, но обладает функцией Ethernet Channe, которая дает возможность выходить устройствам в интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Надеемся, что данный материал был для вас полезным и вы узнали для чего нужен HDMI кабель со всеми вытекающими. При возникновении вопросов – пишете в комментариях и подписывайтесь на обновления, чтобы не пропустить ничего нового.

Кабель HDMI и типы разъемов

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Название бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед И Озеро, Лед ИЛИ Озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

Кабели и разъемы HDMI - Версии HDMI и типы разъемов

Кабели HDMI и типы разъемов

Кажется, что каждый раз, когда технология делает рывок вперед, объединение этих технологий становится все сложнее. Стандарт USB для компьютеров был разработан для уменьшения количества подключений, необходимых на задней панели компьютера
; но у компьютеров сегодня больше подключений, чем когда-либо.Частично эта проблема возникает из-за попыток поддерживать обратную совместимость; другая часть состоит в том, что не все переходят на «новый взгляд» одновременно.

Проблема не только в том, чтобы все было соединено вместе, но и в попытке связать ВСЕ. Вы заметили, как много разных вещей мы соединяем сегодня? Когда я смотрю на пол
за своим столом, я думаю, что все эти провода и кабели соединятся вместе и образуют своего рода монстра; который, конечно, должен съесть какой-нибудь город в Японии. На самом деле, там может прятаться труп, и я никогда не узнаю.

Наши развлекательные центры становятся такими же. Если раньше «развлекательный центр» состоял из телевизора (конечно, в то время мы не называли его развлекательным центром), то теперь у нас есть достаточно вещей, подключенных к нашим телевизорам, чтобы сбить с толку инженера НАСА.

HDMI (мультимедийный интерфейс высокой четкости) возник из-за той же проблемы. Когда появился HDTV, был создан DVI (цифровой визуальный интерфейс).На самом деле, он был создан немного раньше, потому что HDTV был изобретен для того, чтобы наши телевизоры отображали такое же хорошее изображение, как и наши компьютеры, но это уже другая история.

Единственная проблема с DVI в том, что это всего лишь видеоинтерфейс. Последнее, что я проверял, в телевизорах есть и видео, и аудио. Я имею в виду, вы когда-нибудь пробовали смотреть телепрограмму в ресторане, где убавили громкость? Это сбивает с толку, как все выходит. Телевидение - это мультисенсорный опыт, в котором задействованы как глаза, так и уши.Итак,
изобретателей DVI удовлетворили лишь часть потребностей.

Основное различие между HDMI и DVI, помимо разъемов, заключается в том, что формат HDMI предназначен для передачи как видео, так и аудиосигналов, а также CEC (который является элементом управления бытовой электроникой) и DDC (канал цифровых данных) и данные Ethernet. подключение (начиная с HDMI 1.4).

На самом деле это довольно много, чтобы поместиться в один разъем, но с 19-контактной конфигурацией стандарта HDMI соединений достаточно для обхода.

Совместимость HDMI и DVI

HDMI основан на DVI и использует тот же протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (дифференциальная сигнализация с минимальным переходом). Для вас как для потребителя это означает, что любое устройство, использующее соединения DVI, может быть подключено к соединениям HDMI через простой адаптер. Никакого специального электронного волшебства не требуется.

Типы разъемов HDMI

С выпуском HDMI 1.4, теперь существует четыре различных типа разъемов HDMI. Хотя было бы неплохо придерживаться одного, я думаю, что я немного нереалистичен. В оригинальном HDMI 1.0 было всего два; остальные были добавлены с тех пор, чтобы удовлетворить потребности отрасли.

HDMI тип A - стандартный

Это оригинальный разъем HDMI, выпущенный в версии 1.0. Это 19-контактный разъем
, по которому передаются как видео, так и аудио сигналы.Деловая часть разъема
шириной около 19 мм

HDMI тип B - расширенный контакт

HDMI 1.0 также предусматривает расширенный 29-контактный разъем, который
не использовался. Этот разъем немного шире, чем тип A, с экраном
шириной 21,2 мм.

HDMI тип C - мини

Разъем «мини» был разработан в HDMI версии 1.3, до
, чтобы удовлетворить потребность в меньшем разъеме в портативном оборудовании. Ширина мини-разъема составляет 11,2 мм, что составляет около 60% от размера разъема типа A.

HDMI ТИП D - Micro

Новейшим членом семейства разъемов HDMI является «микро», который
был выпущен в версии 1.4, чтобы обеспечить возможность подключения видео высокой четкости для сотовых телефонов
и других небольших электронных устройств.Микроразъем
шириной всего 6,4 мм, что составляет 1/3 ширины оригинального разъема. HDTV на мобильном телефоне? (Ага! Ред.)

DVI

Хорошо, это не часть семейства HDMI, я включил сюда только разъем DVI
, чтобы дать вам визуальное сравнение, на случай, если вы пытаетесь
выяснить, что у вас есть.

Кстати, существуют переходники и кабели для перехода с одного типа разъема HDMI на другой.

Типы кабелей HDMI

Помимо различных типов разъемов для HDMI, в зависимости от области применения используется несколько различных типов кабелей. Разница не столько в качестве кабеля или размере, сколько в предполагаемом применении. Спецификации HDMI содержат требования к рабочим характеристикам кабелей, а не к конкретным размерам, материалам или методам производства. Это означает, что вы должны обязательно покупать кабели HDMI
у качественного производителя, чтобы гарантировать производительность.

В кабелях HDMI хорошо то, что каждая пара проводов представляет собой витую пару, что делает их сбалансированными кабелями. Это резко снижает соотношение сигнал / шум, позволяя использовать более длинные кабели без потери сигнала. Фактически, даже при низких уровнях сигнала, которые использует HDMI, вы можете проложить кабели HDMI на расстоянии 50 футов без заметных потерь сигнала.

До стандарта HDMI 1.4 (который был выпущен в мае 2009 года) кабели HDMI маркировались в соответствии с версией, для поддержки которой они были созданы.Однако в версии 1.4 это отменено, в частности, запрещается включение номера версии на этикетке. Вместо этого кабели HDMI относятся к одной из пяти отдельных категорий:

Стандартные кабели HDMI

Разработан для удовлетворения потребностей большинства домашних приложений. Стандартные кабели HDMI
могут надежно передавать видео 1080i или 720p плюс объемный звук.

Стандартные кабели HDMI с Ethernet

Отвечает тем же требованиям, что и стандартные кабели HDMI, плюс к
добавлен выделенный канал Ethernet для общего доступа к Интернет-соединению
между устройствами и устройствами в сети.

Стандартный автомобильный кабель HDMI

Отвечают тем же требованиям, что и стандартные кабели HDMI, но
предназначены для автомобильных приложений.

Высокоскоростной кабель HDMI

Разработан для обработки видео с более высоким разрешением 1080p и выше,
включает передовые видеотехнологии, такие как 3D и 4K.

Высокоскоростной кабель HDMI с Ethernet

Отвечает тем же требованиям, что и высокоскоростные кабели HDMI, плюс к
добавлен выделенный канал Ethernet для общего доступа к Интернет-соединению
между устройствами и сетью устройств.

Вы должны знать, что все эти кабели довольно хрупкие. При установке в вашем доме или автомобиле не тяните за кабели или перекручивайте разъемы.Никогда не прикрепляйте кабели HDMI с помощью степлера, так как защемление кабеля скобкой (не говоря уже о его прокалывании) может повредить его.

Хорошо, давайте вместе

Глядя на все это, может показаться немного сложным попытка выяснить, какой кабель купить для вашей системы. На самом деле вам нужно знать только несколько частей:

Кабельное приложение - Используете ли вы его в автомобиле, с 3D или другим оборудованием, которое не позволяет использовать стандартный кабель? Если да, то это должно быть легко указано в инструкциях по установке вашего оборудования.

Возможность Ethernet - Вам нужна возможность Ethernet в кабеле? Очевидно, что если ваше оборудование не может использовать эту возможность, вы потратите деньги на покупку кабеля, в котором она есть (хотя он будет работать нормально). И снова в инструкции по установке должно быть сказано вам об этом.

Длина кабеля - Вы сами по себе; все зависит от вас и от того, где вы собираетесь его установить.

Тип разъема - Обязательно проверьте оба устройства, которые вы пытаетесь соединить вместе, поскольку они могут использовать разные разъемы HDMI; особенно если вы пытаетесь подключить портативное устройство к стационарному.

Имея эту информацию, все, что вам нужно сделать, это найти кабель, отвечающий всем этим критериям. Все еще не понимаете? Для этого нужны электронная почта и Live Help. Мы будем рады помочь вам подобрать подходящий кабель для ваших нужд; но вам все равно понадобится эта информация.

HDMI Over IP Extender CAT5 2G удаленный дисплей Gigabit Ethernet

XTENDEX® HDMI Over Gigabit IP Extender передает цифровые видео- и аудиосигналы на один или несколько приемников на расстоянии до 333 футов по гигабитной сети 1000BASE-T, подключенной с помощью кабеля CAT5e / 6/7.

Каждый HDMI Over Gigabit IP Extender состоит из локального устройства, которое подключается к источнику HDMI, и удаленного устройства, которое подключается к дисплею HDMI. Локальные и удаленные устройства могут быть соединены вместе для соединения точка-точка с помощью кабеля CATx или соединения точка-ко-многим через сетевой коммутатор. Для поддержки нескольких передатчиков требуется управляемый сетевой коммутатор.

XTENDEX® HDMI Over Gigabit IP Extender передает цифровые видео- и аудиосигналы на один или несколько приемников на расстоянии до 333 футов по гигабитной сети 1000BASE-T, подключенной с помощью кабеля CAT5e / 6/7.

Каждый HDMI Over Gigabit IP Extender состоит из локального устройства, которое подключается к источнику HDMI, и удаленного устройства, которое подключается к дисплею HDMI. Локальные и удаленные устройства могут быть соединены вместе для соединения точка-точка с помощью кабеля CATx или соединения точка-ко-многим через сетевой коммутатор. Для поддержки нескольких передатчиков требуется управляемый сетевой коммутатор.

  • Поддерживает разрешение HDTV до 1080p.
  • Идеальное решение для приложений цифровых вывесок.
  • Power over Ethernet (PoE) - источник питания не требуется на локальном или удаленном устройстве.
  • Трансляция видео- и аудиосигналов HDMI в реальном времени на несколько дисплеев с помощью управляемого или неуправляемого (также известного как неуправляемого) сетевого коммутатора.
  • Передает сигнал HDMI по одному кабелю CAT5e / 6/7.
  • Поддерживает установку видеостен с экранов от 1x2 до 16x16.
  • Установка Plug-and-Play позволяет приемникам автоматически находить передатчик в той же сети. (Для управляемого сетевого коммутатора может потребоваться конфигурация сети.)
  • Легко расширяется.Добавляйте удаленные блоки по мере добавления мониторов.
  • Встроенный скейлер - смотрите совместимые источники в разрешении 1080p.
  • Поддерживает двусторонние команды RS232 (управляющее программное обеспечение на ПК или другое оборудование автоматизированной системы управления, такое как Control4 или Crestron) для управления любыми устройствами, подключенными к матрице с помощью RS232.
  • Встроенные монтажные кронштейны для легкого монтажа на поверхность / стену.
  • Недорогой кабель CAT5e / 6/7 заменяет громоздкие видеокабели.
  • Для поддержки нескольких передатчиков требуется управляемый сетевой коммутатор с поддержкой VLAN / IGMP.Стандартные коммутаторы LAN могут поддерживать только один передатчик.
    • Каждая VLAN действует как отдельный канал HDMI через IP в сети.
    • К одному передатчику можно подключить до 200 приемников с помощью каскадных управляемых сетевых коммутаторов.
  • Каскадно управляемая сеть переключает до 3 уровней, позволяя располагать самый дальний дисплей на расстоянии до 1000 футов от исходного устройства. Каждый приемник может быть расположен на расстоянии до 333 футов от управляемого коммутатора.
  • Для соединения «точка-многие» вместо управляемого сетевого коммутатора может использоваться автономная сеть с неуправляемым сетевым коммутатором, концентратором или маршрутизатором.
    • Не рекомендуется использовать какие-либо другие сетевые устройства в этой автономной сети, поскольку это может привести к снижению производительности.
  • Используйте ПК для доступа к встроенному HTTP-интерфейсу управляемого сетевого коммутатора, чтобы контролировать, какой сигнал отслеживается в каждом месте.
  • Используйте клиент Telnet для доступа к любому приемнику в VLAN или сети.
  • Настраиваемая таблица EDID на локальном устройстве.
  • Совместимость с HDCP.
  • Локальные и удаленные устройства должны находиться в одной локальной сети.Устройства не поддерживают WAN-соединения.

Что такое HDMI через Ethernet и как он работает

HDMI через Ethernet, также называемый HDMI через IP, использует существующую инфраструктуру Ethernet для распределения видеосигналов HD от одного источника на неограниченное количество экранов. Его можно использовать во многих конфигурациях, таких как расширение «точка-точка», распределение «один-ко-многим» и обработка видеостен, где видео можно масштабировать из различных макетов .grid. Видеосигналы можно переключать с любого источника на любой экран, преодолевая ограничения расстояния традиционных удлинителей видео CATx.

Что такое Распределение HDMI

Распределение HDMI достигается с помощью AV-устройств, таких как расширители, переключатели или матрицы, которые принимают один входной сигнал и распределяют тот же сигнал на несколько изолированных выходов и / или пунктов назначения без контуров заземления или ухудшения качества сигнала. Они используются для ряда общих инженерных задач, включая многократное усиление, кабельное телевидение, разделение монитора и миксы перед домом, а также «прослушивание» сигнала перед его отправкой через блоки эффектов, чтобы сохранить «сухой» сигнал для дальнейших экспериментов.

Схема: распределение контента HDMI с помощью Black Box MediaCento

Как передать HDMI на большие расстояния

Во многих случаях дальняя связь (

Дополнительным преимуществом является то, что в большинстве зданий уже проложены медные или оптоволоконные кабели для обслуживания передачи данных. Волоконно-оптические удлинители обеспечивают более широкую полосу пропускания и расширения без помех на гораздо больших расстояниях, чем удлинители CATx медного типа, но могут быть более дорогими.Еще один аспект, который следует учитывать, заключается в том, что для удлинения коаксиального кабеля или кабеля VGA обычно требуется отдельное соединение RS-232 или USB для передачи управляющего сигнала на дисплей - еще один кабель для установки в кабелепровод. Однако кабель CATx может передавать как видео, так и управляющие сигналы по одному кабелю. Поддерживая аналоговые входы видеосигнала VGA, MediaCento VX передает видеосигналы VGA 1920x1200 по CATx.

Как отправлять видео через Ethernet

Расширение

IP - это способ расширить ваши видеосигналы на большие расстояния.Использование технологии расширения AV / KVM для передачи сжатого видео без потерь по оптоволоконным кабелям позволяет сегодня расширять разрешение видео до 4K при 60 Гц на очень большие расстояния. Этот метод обеспечивает достаточную полосу пропускания для видеосигналов DisplayPort 1.2 с высоким разрешением, клавиатуры / мыши, USB 2.0, RS232 и звука.

Высококачественные системы AV over IP, установленные на стадионах, например, могут использовать алгоритмы сжатия, такие как H.264, для отправки пакетированных данных на все более длинные расстояния.Такое сжатие сокращает задержку сигнала до незаметных двух или трех кадров в секунду. Это дает зрителям больше впечатлений от просмотра живого или отредактированного видеоконтента.

Расширение

на основе IP позволяет расширять различные видеосигналы с помощью стандартных (управляемых) коммутаторов Ethernet для поддержки очень больших расстояний, превышающих поддерживаемые расстояния кабельной проводки CATx в 100 метров.

Как и когда использовать Ethernet через HDMI

Мультирум HDMI / цифровые вывески

Multicasting HDMI позволяет передавать видео и аудио на любой экран в сети вывесок.Один передатчик может доставлять мультимедиа на сотни дисплеев без необходимости запускать выделенные видеоканалы из задней комнаты на дисплеи в холлах. Комбинируя решения для расширения матрицы и видео, USB-удлинители, а также расширение и переключение видео и периферийных устройств (например, в установках KVM), пользователи получают практически бесконечное количество конфигураций для своих приложений, включая сенсорные интерактивные дисплеи для вывесок и дисплеи для поиска информации и навигации в розничной торговле. , здравоохранение, образование, общественные учреждения и многое другое.

Обработка видеостены

Приложение контроллера на основе IP может использоваться для превращения любой настройки распределения видео в матричную коммутацию AV или даже настройку управления видеостеной, которая позволяет пользователям размещать любой контент из любого источника на любом дисплее. Когда несколько AV-ресиверов объединены в видеостену, пользователи могут создавать предустановки, определенные зоны контента и управлять контентом удаленно. Мобильная поддержка системы позволяет пользователям легко получать доступ к предустановкам и активировать их с мобильного телефона или планшета.

Матричная коммутация видео

Матричный коммутатор видеосигнала, также называемый коммутатором точки пересечения, представляет собой тип коммутатора, который соединяет несколько входов с несколькими выходами и может быть сконфигурирован для объединения поддерживаемых типов и количества входов (например, проигрыватель контента HDMI) и выходов (экранов). Каждый вход на коммутаторе может быть направлен на любой выходной источник или приемник, или один и тот же вход может быть направлен на все выходы или любую комбинацию между ними. Например, матричный коммутатор 8 x 8 может маршрутизировать 8 входов на 8 выходов, 1 вход на 8 выходов или любую комбинацию до 8.Это избавляет от необходимости вручную перемещать кабели для отображения видео из разных источников на разных экранах. Сейчас он чаще всего используется с видео HDMI.

В системе матричного переключения видеосигнала вы можете переключать несколько цифровых или аналоговых источников на несколько цифровых дисплеев в любой комбинации. Таким образом, сигналы HDMI можно усиливать и легко направлять от нескольких источников видео (например, ПК, DVD-плееры, планшеты) на различные устройства отображения (например, ЖК-дисплеи, проекторы и т. Д.) И динамики.

Продукты HDMI через Ethernet

Разветвители HDMI

Разделители HDMI

разделяют HDMI-сигналы для отображения на нескольких экранах, а также могут использоваться для распределения звука отдельно от видеоканалов.Это обеспечивает точное и надежное воспроизведение цифрового видео без искажений и затухания. Разделенные аудиоканалы могут потребоваться в любой среде, где громкоговорители или громкоговорители установлены независимо от любого визуального вывода, например, в торговых центрах или в школьном городке.

Разветвители HDMI

Black Box со звуком разделяют источник HDMI между несколькими выходами одновременно без потери сигнала.

Преобразователи и скалеры HDMI

Конвертеры

HDMI позволяют преобразовывать цифровой HDMI в аналоговый VGA, SDI или компонентное видео (или наоборот) с цифровым аудио или аналоговым стерео аудио.Эти устройства представляют собой экономичное решение для подключения устаревших нецифровых дисплеев к новым цифровым источникам HDMI или DVI.

Узнайте, как преобразователи и скалеры HDMI Black Box обеспечивают мгновенное преобразование цифрового HDMI в аналоговое компонентное / композитное видео с аналоговым стереозвуком или цифровым звуком SPDIF. С помощью этих преобразователей аналоговые видеоприемники, такие как телевизоры или внешние телевизионные приемники, можно легко подключить к источникам HDMI, таким как DVD-плееры или игровые приставки.

Адаптеры HDMI

С помощью адаптеров HDMI вы можете легко подключать устройства ввода HDMI к дисплеям DisplayPort, DVI, VGA или наоборот.Модули расширения Black Box имеют премиальную поддержку форматов видео с высокой пропускной способностью.

HDMI KVM-удлинители

Расширители

AV и KVM играют важную роль в преодолении ограничений пропускной способности и расстояния для VGA, HDMI и DVI, а также кабелей PS / 2 и USB. Классические (прямое подключение) KVM-удлинители передают видеосигналы по оптоволокну или CATx на большие расстояния (CATx до 100 м, оптоволокно до 10 км).

Black Box HDMI KVM-удлинители расширяют видеосигналы до 4K60, USB 2.0, аудио и последовательный RS232.

Удлинители HDMI Ethernet

Расширение

IP - это способ расширить ваше приложение на большие расстояния. Эта технология является гибкой, ориентированной на будущее и дает вам возможность использовать CATx или оптоволоконный кабель, в зависимости от того, как далеко вы хотите пройти и какие сигналы должны быть переданы. Повторители на основе IP обычно отправляют данные по сегментам длиной 100 м (330 футов), но вы можете расширить их, используя коммутаторы Ethernet в качестве повторителей. Если используются оптоволоконные кабели, сигналы могут быть увеличены до 16 км (10 миль).

Black Box предлагает удлинители HDMI over-IP, которые позволяют передавать видео и аудио HDMI по сети Ethernet на практически неограниченное количество экранов по всей вашей сети. Таким образом вы можете расширить аудио / видео из одного источника на один экран (одноадресная передача) или распределить (многоадресная передача) один и тот же контент на несколько экранов.

Коммутаторы HDMI через Ethernet

Коммутаторы

HDMI Ethernet и решения для матричной коммутации, также называемые коммутаторами HDMI over IP, позволяют переключать видеосигналы HDMI между несколькими источниками (например,г. контент-плееры) и отображает по IP. Подключите несколько устройств отправителя и получателя с помощью выделенного коммутатора сети Gigabit для создания настраиваемой матрицы. Или используйте передатчик и приемник в качестве ретранслятора точка-точка (P2P), подключив их напрямую через один кабель CAT5e / 6.

Решение MediaCento Video over IP компании

Black Box позволяет передавать видео и аудио HDMI на 256 экранов в одной сети Ethernet, что делает его идеальным решением для распространения контента цифровых вывесок с высоким разрешением или другого видео и аудио высокой четкости.Посетите нашу страницу продукта, чтобы узнать больше.

Кодеры и декодеры HDMI в IP / Стримеры HDMI в IP

В то время как кодеры HDMI в IP позволяют преобразовывать входные видео- и аналоговые аудиосигналы HDMI в H.264 для потоковой передачи через сетевое IP-соединение, декодеры HDMI в IP дешифруют сжатый поток IP-данных для отображения на удаленном устройстве вывода. Эти устройства также называются IP-стримерами при использовании с определенными кодеками.

Кодеры / декодеры H.264 VS2000-DEC H.264 компании

Black Box кодируют / передают и принимают / декодируют высококачественное видео по стандартной IP-сети.Поскольку декодер использует сжатие H.264 и требует очень низкой полосы пропускания, он чрезвычайно эффективен при декодировании видео Full HD и аналогового звука. Он также поддерживает кодирование звука AAC, поэтому аудиосигнал высокого качества может быть доставлен при низкой пропускной способности.

Факторы, которые следует учитывать при реализации проекта распространения видео

Создание проекта распространения видео - тяжелая работа и требует тщательного планирования.

  • Какие видео расширяются?
  • Сколько источников и выходов необходимо подключить?
  • Какое качество видео и разрешение потребуются, и можно ли передать информацию EDID?
  • Вложен ли звук в видеосигнал или нет?

Black Box помогает компаниям разрабатывать, интегрировать и поддерживать надежные AV- и KVM-решения для вещания, постпродакшна, стадионов и арен, медицины, управления воздушным движением, нефтегазовой, правительственной и военной промышленности, а также коммунальных услуг.Оставьте технологию нам, и наши комплексные технологические решения обеспечат безопасные соединения, быстрое время отклика, сотрудничество в реальном времени и многое другое.

Хотите узнать больше?

Загрузите нашу Белую книгу: Передача видео по IP

Загрузите нашу техническую документацию «Передача видео по IP: проблемы и передовые методы», чтобы узнать о важнейших факторах, которые следует учитывать при выборе и планировании сетевой AV-системы, в том числе:

  • Сетевые компоненты
  • Потребление полосы пропускания
  • Методы сжатия

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
