Универсальный пробник электрика своими руками. Многофункциональный пробник электрика

«КОНТРОЛЬКА» и «ПРОЗВОНКА» для ЭЛЕКТРИКА.

Проверяя электрическую схему станка в шумных цехах не совсем удобно пользоваться измерительными приборами, приходиться одновременно держать щупы прибора, смотреть на его показания и еще щёлкать переключателем режима работ. И хотя «ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ» запрещают пользоваться контрольными лампами, электрики часто для проверки исправности электрических цепей, используют простую контрольную лампу, которая используются в качестве удобного и многофункционального "прибора".

Хотя, дело-то в общем не в лампочке а в том, кто ее держит - напортачить можно и с указателем напряжения и с поверенным прибором, если он находиться в руках безответственного работника или того кто не умеет с ним обращаться должным образом.

А вот удобства при грамотном использовании "контрольки" говорят сами за себя:
По накалу лампы можно визуально оценить величину приложенного напряжения;
Свечение лампы накаливания хорошо заметно при ярком освещении;
Благодаря низкому входному сопротивлению, не дает ложных срабатываний от наведенного напряжения («наводки») и «через нагрузку»;

Позволяет проверять цепи защитного зануления, работу (или неисправность) УЗО, и ко всему прочему может использоваться как переносной источник света.

Для безопасного использования контрольная лампа конструктивно должна быть заключена в футляр из изоляционного материала, прозрачного или с прорезью для прохождения светового сигнала. Проводники должны быть гибкими, надежно изолированными, длиной не более 0.5 м, для исключения возможности замыкания при прохождении их в общем вводе, выходить из арматуры в разные отверстия, а на свободных концах иметь жесткие электроды, защищенные изолированными ручками, длина голого конца электрода не должна превышать 10 - 20 мм.

Для изготовления простого и лёгкого в повторении варианта "контрольки": берем две лампы 220V 15W для холодильника, спаиваем их последовательно между собой, в качестве проводников можно использовать щупы от мультиметра с пластмассовыми держателями на концах, провода в которых желательно заменить более качественными. Фланцы на таких щупах предотвращают возможность попадания пальцев на открытые концы щупов и токопроводящие части установок. Затем помещаем обе лампы в подходящий футляр (например, в отрезок прозрачного шланга) и выводим провода наружу.


В процессе проверки целостности проводки следует строго соблюдать правила электробезопасности, «контролька» должна быть подвешенной на проводах, при проведении проверки в близости к полу, её нужно отодвигать от себя как можно дальше.

ПРОБНИК – ИНДИКАТОР.
В тех же случаях (условиях), когда удобнее воспользоваться "контролькой" а не прибором, то есть в простых схемах для предварительной оценки функционирования узлов при ремонте и наладке электрических приборов и электронных устройств, где не нужна точность измерения. Часто может оказаться полезным пробник-индикатор, который позволяет определить в проверяемой цепи:
Наличие переменного или постоянного напряжения от 12 до 400V,
Фазного провода в цепях переменного тока,
Ориентировочной величины напряжения,
Полярность цепей постоянного тока,
Производить «прозвонку» целостности цепей, в том числе обмоток электродвигателей, пускателей, трансформаторов, контактов,

Проверить исправность диодов, транзисторов, тиристоров и т. д.
С этими требованиями хорошо справляются различные индикаторы со световой и звуковой индикацией, которые просты и надежны в работе.

НЕСЛОЖНЫЙ ПРОБНИК , снабженный двумя светодиодами и неоновой лампой, позволяет проверить наличие фазы в сети, обнаружить короткое замыкание и наличие сопротивления в цепи. С его помощью можно проверять катушки магнитных пускателей и реле на обрыв, позванивать концы дросселей, двигателей, разбираться с выводами многообмоточных трансформаторов, проверять выпрямительные диоды и многое другое.
Питается пробник от батареи «Крона» или любой другой аналогичного типа напряжением 9V, потребляемый ток при замкнутых щупах составляет не более 110 мА, при разомкнутых щупах энергия не потребляется, что позволяет обойтись без выключателя питания и переключателя режима работ.
Работоспособность устройства сохраняется при снижении напряжения питания до 4V, при разряженной батарее (ниже 4V) может работать как указатель сетевого напряжения.



При прозвонке цепи сопротивлением от нуля до 150 Ом загорается красный и желтый светодиоды, при сопротивлении цепи от 150 Ом до 50 кОм горит только жёлтый светодиод. При подаче на щупы сетевого напряжения 220-380V загорается неоновая лампа, и слегка мерцают светодиоды.
Пробник выполнен на трёх транзисторах, в исходном состоянии все транзисторы закрыты, так как щупы пробника разомкнуты. При замыкании щупов напряжение положительной полярности через диод VD1 и резистор R5 поступает на затвор полевого транзистора V1, который открывается и через переход база-эмиттер транзистора V3 соединяется с минусовым проводом источника питания. Вспыхивает с

Пробник-индикатор для электрика своими руками: описание схемы

Пробник-индикатор можно собрать своими руками в домашних условиях. Для этого потребуется минимум времени и деталей, при этом возможности такого пробника весьма широкие. С его помощью можно легко и быстро проверить состояние электрической проводки, определить «ноль» и «фазу», оценить сопротивление изоляции электроприборов. Кроме того, можно произвести прозвонку электрической оцепи и проверить работоспособность таких радиоэлементов, как резисторы, конденсаторы, диоды и транзисторы.

Схема прибора приведена на рис. 1

Рис. 1. Принципиальная схема пробника

Как видно, схема собрана из минимального количества элементов и представляет собой классический усилитель постоянного тока. Резисторы в базах транзисторов Т1 и Т2 ограничивают максимальные значения их базовых токов, а резистор R4 определяет верхний предел измеряемых сопротивлений. Конденсатор С1 служит для создания отрицательной обратной связи по токам переменных значений. Питается прибор от любого маломощного источника напряжения 3 вольта, например, от двух «пальчиковых» батареек или от одной «компьютерной» батарейки (такие стоят на материнских платах). При этом пробник не нуждается ни в каких выключателях питания, так как в режиме «покоя» практически не потребляет ток от элементов питания.

Щуп Х2 прибора делают в виде «иглы» и он жёстко закреплен в корпусе. В качестве него можно применить отрезок медного провода сечением 1,5…2,5 мм. Щуп Х1 — зажим типа «крокодил» на отрезке гибкого многожильного провода длиной около 20 см.

При соединении щупов Х1 и Х2 светодиод загорается. Он будет светиться также при измерении сопротивлений от нуля до 0,5 МОм, при этом от величины измеряемого сопротивления будет зависеть яркость его свечения. При измерении постоянного напряжения светодиод будет гореть, если «плюс» измеряемой цепи будет на щупе Х2. При поиске «фазы» переменной цепи следует держать щуп Х1 в руке, а щупом Х2 касаться токопроводящих проводников. При этом данный пробник не реагирует на так называемое «наведённое напряжение», а лишь конкретно на «фазу», в отличие от обычных, простых пробников на «неонке».

В схеме можно применить любые маломощные транзисторы структуры n-p-n, такие так широко распространённые КТ315, КТ3102 или аналогичные импортные. В качестве диода VD1 лучше будет работать маломощный кремниевый, например КД503 или аналогичный. Светодиод HL1 — типа АЛ307 или другой с рабочим напряжением (напряжением зажигания) порядка 2…2,6 вольт. Конденсатор — любой, подходящий по размерам. Резисторы можно применить мощностью 0,25 или 0,5 ватт.

Настройка прибора не представляет сложности.

Для этого следует временно удалить резистор R4 и включить между щупами сопротивление порядка 0,5 МОм. Светодиод должен загореться, а если этого не происходит, то нужно заменить транзисторы на другие, с большими значениями коэффициента усиления по току (h31э). Затем подбором сопротивления резистор R4 нужно добиться минимального свечения светодиода. Так можно настроить прибор и на любое другое значение максимально измеряемого сопротивления.

Диоды и транзисторы данным пробником проверяют как и тестером, измеряя прямое и обратное сопротивление их p-n переходов. Можно проверить и исправность конденсаторов начиная примерно от 0,01 мкФ и более — при подключении исправного конденсатора светодиод вспыхивает на некоторое время. По времени свечения или вспышки светодиода можно приблизительно судить о ёмкости проверяемого элемента. Если конденсатор пробит или у него большой ток утечки, то светодиод будет гореть постоянно.

При оценке сопротивления изоляции действуют так же, как при измерении (проверке) сопротивления резисторов. При хорошем качестве изоляции не должно быть никакого свечения светодиода.

Приведённая здесь схема проста в сборке и настройке, имеет хорошую повторяемость и не один раз была опробована на практике. Элементов питания (двух «пальчиковых» батареек) хватает на несколько лет работы в режиме средней интенсивности пользования прибором.

Вот такой пробник-индикатор может получиться в итогеИли такой….

vip-cxema.org - Простой пробник - прозвонка своими руками

Начало.

Часто бывает необходимо в куче проводов найти куда какой идет, узнать целостность цепи, проверить, если ли короткое замыкания или же обрыв, также часто нужно узнать целостность p-n перехода диодов, транзисторов и прочих полупроводником, в этом нам поможет такой инструмент как прозвонка. Она будет несомненно полезна как электрику, так и электронику. Дело в том, что пользоваться режимом прозвонки в мультиметре не всегда бывает удобно, а в некоторых из них вообще отсутствует эта функция, так что такая простая прозвоночка решит эту проблему.

Прозвонка очень практичная, ее тон звучания зависит от сопротивления проверяемого участка цепи. Чем больше сопротивление - тем реже щелчки, соответственно при маленьком сопротивлении щелчков будет очень много и они будут слышаться как писк, тональность которого можно настроить номиналами: То бишь на уже готовой плате с впаянными компонентами можно легко найти короткое замыкание, а p-n переходы мы будем слышать не как КЗ, тональность будет отличаться. А если немного приловчиться, то по звуку с легкость возможно сказать где у транзистора эмиттер, а где коллектор (у второго щелчков больше).

Корпус.

Корпус - тоже очень важен, от него будет зависеть насколько приятно будет пользоваться прибором, все-таки эстетика важна. Кроме этого он будет защищать платку и элемент питания от суровых условий повседневной жизни человека работающего с электричеством.

Мною был взят корпус от АТБшного маркера, в него идеально входит один элемент АА и ещё остается место для платы, да и выглядит он хорошо для этих целей.

В качестве щупов кучок медного провода в эмали и цилиндрической кусочек медь, а именно старое жало паяльника, этот цветной металл имеет малое сопротивление и более-менее хорошо переносит O2, особенно с припоем:) На самой плате жало закрепляется расплавленным оловом на определенном участке меди.

На картинке вы можете увидеть, как устроена прозвонка изнутри, сначала идет щуп, который отходит от платы, далее сама плата прозвонки, потом батарейка/аккумулятор, который плотно закрепляется "затычкой".

Также тут присутствует динамик - это элемент индикации, для громкого воспроизведения звука много дырочек, через которые он колышет воздух. (он не нарисованы!)

Компоненты и замены.

Значения параметров всех применяемых в этой схеме деталей не критично и может варьироваться, например нету резистора 51к, а есть 47к - то смело ставьте его. Все транзисторы - любые, главное чтобы структура совпадала (3 - НПН, 1 - ПНП).

Маркировка: BC8471G, BC8573

F Nсбоку).

Уведомители.

Динамик конечно же берется миниатюрный - такой как в наушниках. Сопротивление его обычно16 Ом, а громкость вполне достаточная. У меня был в наличии громкоговоритель (speaker) из старой Нокии 6303Ай, весьма хороший телефон нужно отметить. Его я приклеил на обратную сторону платы термоклеем, она выступала в роли резонатора.

Если вы работаете в таком месте где очень шумно, то следует параллельно звукоизлучателю поставить светодиод, который и будет служить световой индикацией.

Питание.

Питание прозвонки - пальчиковая батарейка 1,5 Вольта, если увеличить это значение, то появиться возможность проверять и светодиоды, к тому же громкость звука значительно возрастет. Но в таком случае высокое напряжение может повредить некоторые чувствительные радиодетали.

Добавляем чувствительности.

Хотите супер-мега чувствительность? Тогда отключите электролитический конденсатор С1. Теперь если просто дотронемся до щупов прибора, то он уже начнет бурно на это реагировать. Не знаю зачем, но если хотите такой бешеный режим то поставьте микро-кнопку на один из выводов конденсатора.

А лучше вот вам вообще эта же, но немного измененная схема, таким образом у нас получится два режима: очень маленькая чувствительность и супер-чувствительность до 120 Мом. Между ними можно легко переключаться с помощью кнопок S1 и S2.

Фото.

(почти готовая плата, но без динамика и щупов)

(готовая плата с щупом и пружиной, вид сбоку)

(полностью готовая и рабочая прозвонка)

Плата и другие файлы.

Тут можете скачать архив

Видео демонстрация работы.

Вывод.

Схема прозвонки в общем-то несложна, но весьма полезна. Она незаменимая и очень нужная вещь для любого человека, работающего с электричеством. Корпус выбираете сами, тут ваша фантазия безгранична - от полипропиленовых труб до мини-мыльницы, мой выбор меня очень даже устроил. Звук вышел громкий и главное информативный. Также нужно заметить, что пока щупы не замкнуты - потребление тока равно нулю, а это очень экономично.

Конец.

Автор: Егор

Пробник-индикатор, мультиметр, контролька. Изучаем электроизмерительные приборы.

В продолжение статьи “Как пользоваться мультиметром”. Исключительно всем необходимо уметь пользоваться измерительными приборами.

” КОНТРОЛЬКА”

Самый народный и просто необходимый электроизмерительный прибор это обычная лампа
накаливания, контрольная лампа (“контролька”).
Лампу следует применять небольшой мощнорсти:до 60 ватт. Уникальность контрольной лампы
состоит в том , что при замерах, хоть и примерных, величины напряжения, она становится нагрузкой
(потребителем) замеряемой цепи.
Является необходимостью при работе с автомобильной электрикой, только электролампа на
другое напряжение 12 или 24 вольта, в зависимости от электрооборудования автомобиля.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЗАМЕРАХ КОНТРОЛЬНОЙ ЛАМПОЙ

Контрольную лампу пускать в дело только до электросчетчика.

На руки “контролер” должен надеть диэлектрические перчатки, натянув их раструб на рукава
одежды. Эти перчатки в сухом помещении в некоторой степени заменят хозяйственные резиновые
перчатки.
Стоять “контролеру” разрешается только на сухом диэлектрическом
коврике или сухой диэлектрической дорожке.
Допустимо их заменить хозяйственным резиновым ковриком, который нужно сложить вдвое и
поместить на сухой деревянной доске.
Надобность в доске отпадает, когда под резиновым ковриком есть сухой деревянный пол или пол,
устланный линолеумом.
Контрольную лампу следует поместить в коробку из изоляционного материала с прорезью для
светового сигнала.


Сетчатый металлический чехол предохраняет лампу от ударов, но при взрыве колбы лампы мелкие
осколки могут поразить глаза, кожу…
Два проводника к патрону лампы нужно ввести в коробку через разные отверстия.
Это исключит замыкание между проводниками, когда их изоляцию перетрут кромки отверстий.
Поэтому в отверстия для проводников хорошо бы вставить и закрепить пластмассовые втулки со
скругленными краями.
Когда проводят проверку наличия напряжения, коробка с лампой должна
висеть на проводниках.
Если эту проверку проводят вблизи пола, то коробку с лампой отодвигают от себя на возможно
дальнее расстояние.
Сами шнуры и провода для проводников выбирают вышеописанного типа, т.е.
ШВП-1, ШПС и т.п.

Держатели щупов проводников изготовляют из пластмассы так, как это описывалось ранее.
Фланцы на щупах исключат попадание пальцев на токонесущие части установок, да и на
обнаженные концы металлических щупов, вставленных в эти держатели.
Контрольную лампу оснащают электролампой напряжением в 220 В. Бывает, и при этом
напряжении колба лампы после прохождения по ней тока взрывается.
Поэтому всегда следует отворачиваться от любой лампы в момент включения. Ну, а если на лампу
подать, например, 380 В, то колба сразу разлетится.
Отсюда и рекомендация: запрещается пользование контрольной лампой за пределами электросети,
“обслуживаемой” электросчетчиком!!!
Так, на этажном электрощитке, куда выходит проводка из квартиры к электросчетчику в
современных многоэтажных домах, неумелый жилец щупами контрольной лампы как раз и
“поймает” 380 В.

ИНДИКАТОР НАПРЯЖЕНИЯ

Индикатор напряжения обычно выполнен в виде отвёртки с окошечком на ручке или прозрачной
рукояткой, через которую можно прослеживать световой сигнал, появление которого говорит о
наличии фазы напряжения на жале индикатора-отвёртки.
В рукоятке встроены лампа тлеющего разряда и сопротивление(резистор) не менее 1 МегаОма.
При замерах необходимо коснуться пальцем руки контактного пятака на торце ручки указателя,
для обеспечения работы газоразрядной лампы.

Обратите внимание на жало одета ПХВ-трубка, сделайте так же, для предотвращения случайных
косаний этим местом токоведущих частей и избежания ненужных замыканий. Обычно указатели
напряжения, отвёртки-индикаторы расчитаны на замер напряжения от 110 до 380 вольт, что и
должно быть написано на рукоятке.

ПРОБНИК-ИНДИКАТОР “STDZ”

Основные функции:

1. Проверка напряжения переменного тока: контактным методом 70-250 вольт; бесконтактным 70-600 вольт
2.Проверка напряжения постоянного тока: до 250 вольт.
3.Проверка полярности: 1.5-36 вольт.
4.Обнаружение внутреннего обрыва: 0-50 Мом.
5.Обнаружение СВЧ-утечки: >5MW/см2.

Примечания:

1.Пробник нельзя использовать при напряжении выше установленного.
2.Нормальный режим работы при TEMP: от -10 до +50 С и частоте от 50 до 500 Гц.
3.При солнечном свете не видно свечение индикатора.
4.Перед замерами пробник должен быть проверен ( ниже ).
5.Нельзя применять под дождём.
6.Отвёрточное лезвие предназначено для замеров, крутить винты, во избежание поломки,
нерекомендуется.
7.Пользоваться можно только исправным прибором.
8.При присутствии статического напряжения, могут выдаваться ошибочные показания.
9.Нельзя заменять элементы пробника на элементы с другими параметрами.

Замена батарей:

1.Отверните винт-сенсор с торца ручки против часовой стрелки.
2. Аккуратно поправляя провод вдоль батарей, замените их.
3.Не применяйте пробник-индикатор со снятым винтом-сенсором.
4.Не закручивайте сильно винт, лопнет корпус.

Контактный метод

Когда определяете фазу напряжения в сети переменного тока не надо касаться сенсора.
В противном случае индикатор будет загораться и при касании фазы и при касании нулевого
провода. Во избежании серьёзных ошибок не забывайте об этом. Касанием к сенсору определяем
нулевой контакт при отключенной сети.

Бесконтактный метод

Определяется наличие напряжения в кабелях, розетках, выключателях.
Можно обнаружить обрыв в проводе, двигаясь вдоль, до прерывания свечения индикатора.

Так же проверяется наличие высокого напряжения в системах зажигания двигателей.
Показываются места скрытой проводки, наличие высокого напряжения в телевизорах и мониторах,
напряжение в трансформаторах.

Перед экраном телевизора или электронно-лучевого монитора замеряется растояние
распространения вредного статического поля. У микроволновой печи по периметру дверцы
замеряется присутствие утечки высокочастотных полей.

Поиск полярности

Можно определять полярность акумуляторных батарей и элементов питания прикасаясь к одному
полюсу лезвием пробника, при этом палец на сенсоре, а к другому пальцем второй руки.Яркое
свечение индикатора – положительный (+) вывод элемента, тусклое – отрицательный (-).

Проверка на “обрыв”

STDZ пробник (“прозвонка”) проверяет электрические цепи на “обрыв” и показывает( грубо) наличие
сопротивления в цепи. Касаемся пробником, прижимая сенсор, одного контакта электролампы,
другого держимся рукой. Свет от индикатора показывает целостность внутренней цепи.

Тест электронных компонентов

Так же, легко определяются электроды на диодах, можно определять переходы на транзисторах.

MULTIMETER
266 CLAMP METER токоизмерительные клещи

Еще один вариант китайских производителей. Полезен для измерения переменного тока не разрывая цепи и большого сопротивления для обнаружения плохой изоляции.
Измерения тока происходит за счет обхвата клещами проводника, находящегося под нагрузкой.
Т.е. одного провода из двух или трех в зависимости от количества фаз в сети.

Для измерения, например, тока потребления агрегата холодильника, нужно с задней стороны найти отдельный питающий провод и
делать замеры с него.

Вообще, много бытовой техники с трудным доступом к отдельному проводу – пылесосы,
холодильники, электропечи, стиральные машины.
При необходимости можно изготовить переходник из удлинителя. Снять первичную изоляцию в оном месте длинной сантиметров 15 и развести провода, чтобы вставить клещи.
В основном ток замеряется при подозрении на междуветковое замыкание электродвигателей бытовой техники. Встроенный в клещи мегоометр служит для измерения сопротивления изоляции
электрооборудования. Существуют нормы допустимых значений сопротивления оборудования и кабелей.
Бытовую технику производители стараются изготовлять в пластмассовых корпусах, чтобы максимально защитить потребителя от удара током, в том числе из – за плохого сопротивления
изоляции электроэлементов.

МУЛЬТИМЕТР DT-830B

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр – универсальный прибор (коротко-“тестер”, от слова “тест”). Разновидностей
очень много,все мы их рассматривать не будем,возьмем самый легкодоступный для всех
мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:

-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа “Крона” 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DСV – измерение напряжения постоянного тока(вольтметр)
ACV – измерение напряжения перепенного тока(вольтметр)
hFe – сектор включения измерения транзисторов
1. 5v-9v – проверка элементов питания.
DCA – измерение постоянного тока (амперметр).
10А – сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV.

На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт.
Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора.
Этим прибором при больших напряжениях нужно работать крайне осторожно.

При включении в положение “500” вольт на экране в левом верхнем углу загорается предупреждение HV, о том, что включен самый верхний уровень измерения и при появлении
больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на
меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением
напряжения на аккумуляторной батареи сотового телефона или автомобиля,
на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение
20” вольт. Если поставим на меньшую, например, на “2000” милливольт прибор может выйти из
строя. Если поставим на большую-показания прибора будут менее точными.

Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового
электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее
положение “500” вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного
вольта, можно на положении “500” вольт.

Если требуется большая точность, переключите на нижнее положение, только чтобы величина
измеряемого напряжения не превышала значения на положении выключателя прибора.
Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует
обязательного соблюдения полярности.

Если полярность щупов (“+”красный,“-“черный) не будет
совпадать с полярностью измеряемого напряжения,то в левой части экрана появится знак “-“,а величина будет соответствовать измеряемой.

Сектор ACV.

Сектор имеет на данной разновидности прибора 2 положения – “500” и “200”
вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA.

Является миллиамперметром постоянного тока и применяется для измерения маленьких токов,
в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете
измерять напряжение, то прибор выйдет из строя.

Есть еще положение 10 А измерения постоянного тока (ампереметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10 А.
Если вам необходимо измерять ток какого – либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью.
В инструкции по прибору написано, что измерения тока производить
несколько секунд, но я бы не рекомендовал бы лишний раз пользоваться этой возможностью.
Если вы будите читать наши статьи, обзоры, уроки, то узнаете, что есть другие способы узнать примерную величину
силы тока и этого будет нам более предостаточно.

Сектор измерения сопротивления (омметр).

Разделен на положение от 200 Ом до 2 Мом (2000000 Ом).
Можно измерять сопротивление от 1 Ома до 2 Мом со следующими нюансами:
Во-первых: китайский мультиметр не является точным прибором и погрешность его показаний довольно велика.
Во-вторых: непредсказуемая большая чувствительность при точных измерениях.
В связи с этим, при замыкании щупов между собой, прибор указывает на сопротивление цепи, которой не следует
принебрегать, а считать её за сопротивление провода на щупах, т. е. при измерении маленьких
сопротивлений из результата нужно отнять значение, полученное при замыкание щупов.

Например: замеряем сопротивление лампы, т.к. лампа имеет маленькое сопротивление, ставим в
положение 200 Ом.
Сначала замкнем щупы между собой. У меня прибор показал 0.9 Ом – это значит мы и отнимим,
после измерения нужного нам сопротивления. Замеряем на лампе получаем 70.8 – 0,9 = 69.9 Ом.

Учтите, что показания приблизительны, но в наших случаях с бытовыми электроприборами этого
достаточно.
Работа вверх по диапазону сектора не представляет ничего сложного.Если у вас на экране слева
показана единица, то сопротивление больше, чем установленное положение переключателя, а если
единица на экране при положении выключателя 2000КОм,то можно считать цепь оборванной.

Замена батареи:

Как только вы заметите сбой на дисплее, пропадают цифры или показания не
соответствуют с примерными значениями, значит пришла пора заменить батарею. Маленькая
крестовая отвертка – задняя крышка – новый элемент 9 V.

Сектор Диод.

Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв ( бесконечное сопротивление). Принципы измерения основаны на
работе Омметра. Также как и hFE.

Сектор hFE

Для измерения транзисторов имеется панелька с указанием в какое гнездо какую
ножку транзистора помещать.
Проверяются транзисторы обеих n – р – n и р – п -р проводимостей на
пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Поделиться ссылкой:

гарнитура, телефонная трубка или тестовый набор?

Прозвонка нужной кабельной пары на кроссе, в муфте или на удаленном конце кабеля является неотъемлемой задачей любого инженера, занимающегося монтажом и обслуживанием медных кабельных линий.

Прозвонка кабеля с помощью телефонной трубки или гарнитуры

Издавна прозвонка проводов выполнялась двумя монтажниками, каждый из которых был оснащен телефонной трубкой или гарнитурой. Один из них подключал к линии источник (аккумулятор или генератор) для питания микрофонов тестовых трубок напряжением 12 – 100 В как показано на рисунке.

1 - бокс типа БКТ;
2 - винт крепления плинта, сообщающийся с экраном кабеля;
3 - экранная проволока; 4 - пучки жил кабеля;
5 - косоплетка с прозвоненными парами

Рис. 1 Прозвонка кабеля при помощи тестовых телефонных трубок и генератора 12 – 100 В

Один из выводов источника подключался к экрану кабеля напрямую, другой - через тестовую трубку одного из монтёров, подключался к медной паре или группе пар, которые нужно идентифицировать на обратном конце. Второй монтер подключал один из выводов телефонной трубки к экрану кабеля, другим же поочередно прикасался к жилам кабеля. Об идентификации нужной пары говорил щелчок, который был слышен в телефонной трубке монтера после попадания ее под напряжение.  Таким образом также образовывался канал голосовой связи между монтажниками. Причем для организации голосовой связи в ходе идентификации пар достаточно второму монтеру было закоротить все жилы между собой и подключится к ним свободным выводом телефонной трубки. Главными недостатками трубок является плохая слышимость щелчков, необходимость физически подключаться к кабелю, а также неудобство работы: монтажнику необходимость прижимать трубку к уху, а руками в это время подключаться к разным жилам.

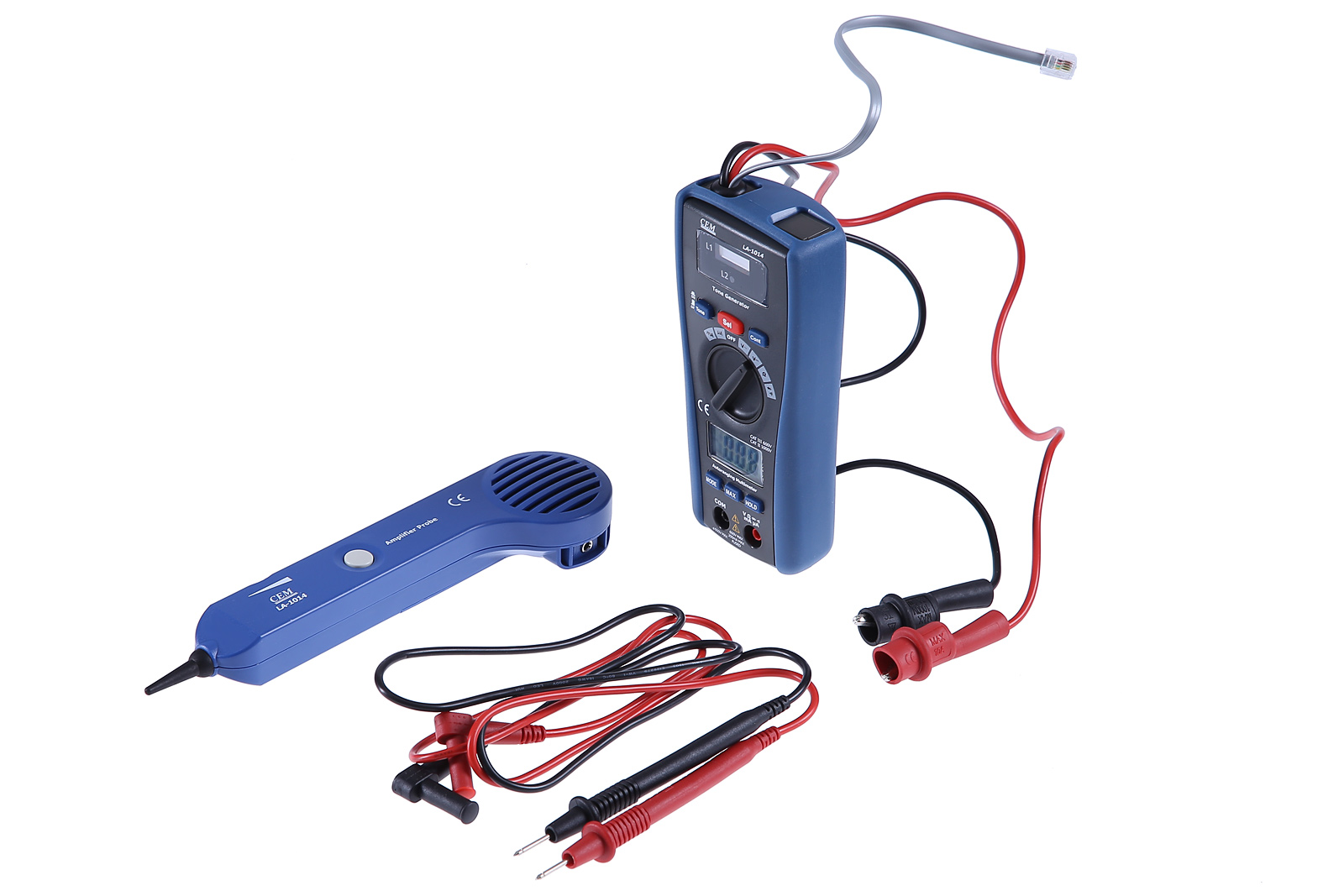

Что такое тестовый набор для прозвонки кабеля?

С течением времени и развитием технологий появились специализированные приборы для прозвонки кабельных пар – тестовые наборы. Входящий в их состав тоновый генератор способен не только подать питающее напряжение на микрофоны тестовых трубок для организации голосовой связи, но и подать в пару тональный сигнал для удобства ее идентификации на обратном конце. Распространяясь по проводнику сигнал создает вокруг него электромагнитное поле, которое и обнаруживается на удаленном конце приемником.

Рис. 2 Организация канала служебной связи между монтажниками посредством генератора Greenlee 77HP

В качестве приемника можно пользоваться тестовой телефонной трубкой (гарнитурой), один из выводов которой должен быть подключен к экрану кабеля, другой – использоваться в качестве щупа. Вместе с тем, практичнее для этой цели использовать специальный индуктивный щуп, являющийся также составной частью тестового набора.

Рис.3 Идентификация пары на обратном конце кабеля при помощи индуктивного щупа Greenlee 200EP-G

Громкий сигнал с генератора будет прекрасно слышен в динамике щупа даже без непосредственного контакта его наконечника с искомой парой, однако по мере приближения к ней уровень сигнала будет выше, что позволяет легко справиться с поставленной задачей. Некоторые индуктивные щупы имеют разъёмы для подключения телефонной гарнитуры и даже тестовой телефонной трубки.

Аналоговые индуктивные щупы

Аналоговые индуктивные щупы позволяет точно определить пару проводов на удаленном конце, однако эта пара должна быть отключена от активного оборудования и разомкнута. Кроме того, такими приемниками вряд ли получится трассировать линию под штукатуркой и за фальш стеной. Это возможно только в случае совместного использования с генератором высокой мощности. Вместе с тем, они хорошо определяют низкочастотные гармоники, исходящие от силовой проводки под нагрузкой. Это позволяет трассировать скрытую под штукатуркой или в полой стене.

Видео трассировки проводки индуктивным щупом:

Наиболее популярными и универсальными индуктивными щупами являются модели:



200B-G

TEP-200

CT15

200EP-G



Светодиодная индикация





Звуковая индикация

Частотный диапазон принимаемого сигнала

500 Гц – 5 кГц



100 Гц – 20 кГц

500 Гц – 5 кГц

Громкость

30 дБ





30 дБ

Определение полярности телефонной линии







Тип принимаемого сигнала

аналоговый

аналоговый

аналоговый

аналоговый

Сопряжение с гарнитурой





Сопряжение с телефонной трубкой





Подсветка рабочего пространства







Тип наконечника

пластик

пластик

пластик

метал, пластик

Они совместимы со всеми (не зависимо от производителя) генераторами аналогового сигнала, частоты выходного сигнала которых находятся в пределах рабочего диапазона индуктивного щупа.

Аналоговые индуктивные щупы с системой фильтрации

Чем больше коэффициент усиления щупа, тем более слабый сигнал мы сможем зафиксировать и тем более длинную линию сможем прозвонить. Увеличить чувствительность щупа позволяет и металлический наконечник, который поставляется в комплекте с некоторыми приборами. Однако вместе с полезным сигналом, щуп будет принимать и усиливать и все помехи, находящиеся в диапазоне принимаемых частот. Поэтому в помещениях с повышенным уровнем электромагнитных помех (серверные, ЦОД и др) удобнее пользоваться устройствами с системой фильтрации. Некоторые из них позволяют отфильтровать низкочастотные шумы 50 Гц и их гармоники, другие выделяют конкретную частоту, отсекая всевозможные помехи (в этом случае выделенная частота приема должна соответствовать частоте сигнала генератора). К таким щупам относятся следующие:



200FP

PRO3000F50

200XP

500XP



Светодиодная индикация

Звуковая индикация

Частотный диапазон принимаемого сигнала

500 Гц – 5 кГц



500 Гц – 5 кГц

200 Гц – 3 кГц

Фильтр низких частот 50 Гц

Избирательный фильтр, частота

нет

нет

984 Гц

577 Гц; 984 Гц

Громкость

35 дБ



35 дБ

60 дБ

Тип принимаемого сигнала

аналоговый

аналоговый

аналоговый

аналоговый

Сопряжение с гарнитурой

нет

нет

(гарнитура в комплекте)

Сопряжение с телефонной трубкой

нет

нет

Тип наконечника

пластик

пластик

пластик

метал, пластик

Влагозащищенность / Ударопрочность

нет

нет

нет

Видеообзор поиска порта щупом с фильтром, смотрите, начиная с 5:08:

Цифровые индуктивные щупы

Не чувствительными к различного рода помехам и шумам являются щупы с возможностью приема цифрового сигнала. Однако такие щупы работают только с «родными» генераторами. Кроме того, цифровой сигнал оказывает очень сильное электромагнитное влияние на окружающие пары и даже кабели. С одной стороны – это позволяет легко трассировать кабели, находящиеся за фальш стеной или подвесным потолком, идентифицировать кабель на удаленной от генератора стороне. С другой стороны – не позволяет отобрать конкретную пару, в которую подан сигнал. Для решения этой задачи некоторые щупы совмещают аналоговый и цифровой режимы работы.  К таким щупам относятся следующие:



256712D

IT200 Probe



Светодиодная индикация

Звуковая индикация

Идентификация повреждений: перепутанные пары, короткое замыкание, обрыв

Интерфейсы для подключения кабеля

RJ45

RJ45

Прием аналогового сигнала

Прием цифрового сигнала

Определение полярности телефонной линии



Кроме того, приборы такого типа, совместно со «своим» тоновым генератором позволяют определить наличие и тип повреждения в витой паре (правильность обжимки) с коннектором RJ45. Поэтому чаще всего применяются при обслуживании локальных вычислительных сетей.

Емкостные антенны

Существуют также тестовые наборы, использующие в качестве приемника емкостную антенну. Она обнаруживает магнитную составляющую поля, создаваемого протекающем по проводам током. Для получения сильного магнитного поля пара должна быть закорочена на удаленном конце. Антенна позволяет не только идентифицировать кабель в кабельном колодце или на кроссе, но и выполнить его трассировку в стене и даже в грунте. Представителем такого рода приборов является Greenlee CTS 132J, который по сути является промежуточным звеном между тестовыми наборами и трассоискателями.

Выводы

Сегодня прозвонку кабеля удобнее и быстрее делать не с помощь телефонной трубки или гарнитуры, а с помощью тестового набора, в который входит тон генератор и щуп-приемник, обычно выполненный в форме похожей ну трубку с динамиком. Звук с такого щупа прекрасно слышно, при этом прикасаться к кабелям даже не требуется. Достаточно просто вести таким щупом мимо кабельных пар, чтобы быстро найти искомую. Скорость работы повышается многократно. Подобный тестовый набор позволит осуществлять прозвонку одному человеку, а также осуществлять трассировку нужного провода за фальш стеной, за подвесным потолком и даже в земле.



Прозвонка проводов и кабелей при ремонте проводки в квартире

Прозвонка проводов и кабелей – необходимая процедура после полной или частичной замены домашней электропроводки. Помимо этого, прозванивать проводку в квартире или автомобиле необходимо, когда имеет место электрическая неисправность, но точное место ее локализации неизвестно. Конечно, для проверки электрических коммуникаций проще и надежнее всего воспользоваться услугами специалиста. Но электрика из управляющей компании иной раз ждут сутками, а у частных мастеров расценки весьма высоки. Поэтому все чаще хозяева предпочитают проводить несложные работы, связанные с электричеством, самостоятельно. И в этой статье речь пойдет о том, как проверить проводку в квартире, не прибегая к посторонней помощи.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Обрыв провода на начальном этапе может произойти по вине как электриков, так и отделочников. Чтобы избежать неприятных последствий и лишней работы, прокладывать электрическую линию необходимо по составленной заранее схеме. Перед тем, как замуровывать провода в стене, необходимо проверить электропроводку на наличие обрыва.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания. Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ. Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

  • Силу тока.
  • Напряжение.
  • Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

  • Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
  • Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
  • Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
  • Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
  • На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Если целостность кабеля не нарушена, то прибор издаст звуковой сигнал, а на его табло появится 0. Отсутствие звука и цифра 1 на дисплее свидетельствует о том, что проверяемый проводник оборван.

Наглядно весь процесс на видео:

Прозвонка домашней электропроводки

Речь пойдет о квартире, в которой разводка электролиний соответствует современным нормативам и требованиям: в каждую комнату идет отдельная линия, а ее питание осуществляется через свой «автомат».

Если свет в комнате внезапно погас, но при этом во всех остальных помещениях он горит нормально, то в первую очередь нужно проверить, исправен ли световой прибор. Прежде чем приступить к работе, электропитание комнаты нужно отключить. Если лампа светильника прозрачная, оборванная нить накаливания будет сразу видна; если же нет, придется прозвонить ее мультиметром.

Сначала надо посмотреть, сработали или нет автоматы в электрощитке. Если они включены – проблема, скорее всего, кроется в патроне, выключателе или самой лампочке, а проводка исправна. При срабатывании автомата необходимо проверить все элементы цепи, кроме выключателя, в том числе и сам рубильник.

Автомат не сработал

Если свет погас, а рубильник остался во включенном положении, то сначала нужно прозвонить выключатель. Если он исправен, то при нахождении элемента во включенном положении мультиметр должен издать звуковой сигнал, а в выключенном – на табло должна высветиться цифра 1 при отсутствии звука.

Дальнейшая проверка происходит в следующем порядке:

  • Включить мультиметр в режим измерения напряжения, а затем проверить вход и выход рубильника.
  • При наличии разности потенциалов на автомате вывернуть лампочку из патрона и прикоснуться одним щупом к ее центральному контакту, а вторым – к цоколю. Если при этом не раздастся сигнала, а на дисплее высветится 1 или 0 – лампа неисправна.

  • Если проверка показала, что лампочка рабочая, следует перейти к тестированию патрона. Разобрав осветительный прибор, нужно осмотреть подведенные проводники и контакты. Если визуальный осмотр не выявил неполадок – проблема не в патроне.

Такая проверка обычно позволяет установить, что один из перечисленных элементов неисправен. После его замены или ремонта проблема исчезает.

Автомат сработал

Если выключение света в комнате произошло вместе со срабатыванием автомата, в первую очередь следует проверить патрон и целостность кабелей, подведенных к светильнику. Как это делается, было рассказано выше.

Если неисправностей не обнаружено, нужно прозвонить мультиметром проводку.

Повреждения ее случаются нечасто, но иногда происходят, к примеру, при установке декоративных деталей или монтаже подвесных потолков.

Порядок прозвонки электрической линии таков:

  • Отключить подведенный кабель и отвести его с помощью отвертки в сторону.
  • Вывернуть лампочку накаливания из патрона.
  • Поставить мультиметр в режим прозвонки. Одним из щупов дотронуться до нулевой жилы, а вторым – до конца отсоединенного провода. Звуковой сигнал тестера при этом оповестит о закорачивании электропроводки.

  • Убедившись, что имеет место короткое замыкание, нужно найти, а затем вскрыть соединительную коробку и отсоединить друг от друга имеющиеся в ней проводники.
  • Проверить на КЗ все группы кабелей. Чтобы определить замкнутый участок, нужно сначала прозвонить тестером цепи, расположенные на квартирном электрощите. Раздавшийся при этом сигнал будет свидетельствовать о неисправности проводника, ведущего от щитка к распределительной коробке. Если он в порядке, то диагностика продолжается до тех пор, пока не будет обнаружен поврежденный кабель.

Пример поиска обрыва провода на видео:

Из этого материала вы узнали, как прозвонить проводку для обнаружения неисправностей с помощью мультиметра. Процедура эта достаточно несложна, но при ее проведении, как и во время любых других электромонтажных работ, следует неукоснительно соблюдать технику безопасности.

Электрический циферблат по лучшей цене - Выгодные предложения на электрический циферблат от мировых продавцов

Отличные новости !!! Вы попали в нужное место для электрических циферблатов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта электрическая модель с верхним циферблатом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электрический циферблат на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом циферблате и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dial electric по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший интерфейс набора номера - отличные предложения на интерфейс набора номера от глобальных продавцов интерфейса набора номера

Отличные новости !!! Вы попали в нужное место для интерфейса набора номера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот интерфейс с верхним набором номера в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели интерфейс набора номера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в интерфейсе набора номера и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dial interface по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры модели циферблата

- интернет-магазины и отзывы на модель циферблата на AliExpress

Отличные новости !!! Вы попали в нужное место для модели циферблата. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта модель с верхним циферблатом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою модель циферблата на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в модели циферблата и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dial model по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Разъяснение квалификации электрика в Великобритании

Квалификация, необходимая для того, чтобы стать электриком в Великобритании, была своего рода минным полем за последние несколько лет, поскольку изменения в системе квалификаций привели к большой путанице для людей, желающих стать электриками.

В этой статье я постараюсь четко и кратко объяснить, какая квалификация вам необходима, чтобы иметь возможность начать реальную работу электриком в домашних условиях, и какие курсы позволят вам получить навыки, необходимые для достижения этой квалификации.

Прежде всего стоит отметить, что значит быть квалифицированным электриком. Ведь для разных задач нужны разные квалификации. Например, если вы хотите стать электриком и работает только в жилых домах, вам нужно будет иметь квалификацию только домашнего установщика или домашнего электрика.

Но если вы планируете работать в промышленном, коммерческом или бытовом секторе, вам нужно будет получить больше квалификации.

Здесь мы обсудим три основных способа стать электриком для людей без предыдущего опыта.

Ученичество

Если вам еще не исполнилось 25 лет, и вы достаточно удачливы, чтобы устроиться на работу, вы вполне можете начать обучение по программе ученичества. При этом вы будете работать вместе с опытным электриком, изучая теорию в местном колледже.Стажировка обычно занимает от 2 до 4 лет, и по окончании этого времени вы получите III уровень NVQ. Найти кого-нибудь, кто возьмет вас в подмастерья, может быть сложно, поэтому вам следует посоветоваться посоветоваться со своими местными электриками, чтобы узнать, не захочет ли кто-нибудь взять вас в ученики. Удачи с этим!

Диплом II и III ступеней

Если вы не можете найти себе место работы, в возрасте старше 25 лет и у вас нет 2-4 лет, чтобы изучить новую профессию, вам рекомендуется пройти курсы для получения диплома уровня II и уровня III в местный учебный центр.Эти учебные центры - отличный способ для пожилых соискателей или людей, которые не могут найти стажировку, завершить свою работу в отрасли. Они научат вас практическим навыкам, необходимым в имитационной рабочей среде, а также всей теории, которая понадобится вам для начала работы электриком. Продолжительность курса будет зависеть от того, хотите ли вы стать домашним установщиком или хотите перейти на более высокий уровень. В любом случае курсы обычно длятся от 6 до 30 недель, в зависимости от вашего провайдера.

Квалификация бытового электрика

С 2014 года для людей, желающих работать в сфере электротехники, открылась новая дорога, которая позволяет вам пройти обучение в качестве домашнего электрика, способного приступить к работе на дому после успешного завершения обучения. Это замечательно, так как это то, чего большинство людей хотели бы зайти, и это позволило бы им начать получать доход, не беспокоясь о бессмысленных курсах, которые им никогда не понадобятся. Это также дает вам гибкость в будущем, потому что, если вы когда-нибудь захотите продвинуться дальше в своих знаниях, эта квалификация позволит вам проходить только те курсы, которые вам нужно пройти, а не повторно проходить уровни I и II снова.

Что такое NVQ (Национальная профессиональная квалификация)

NVQ - это не учебный курс, это квалификация, основанная на практической оценке. После завершения технических курсов по теории электрических навыков вы перейдете к практическим оценкам на рабочем месте.

Каким бы способом вы ни хотели стать электриком, вам необходимо будет пройти оценку NVQ. Каждая оценка будет составлять портфель работ, который называется доказательством, например, установка платы этапа 3 или металлического кабелепровода.Фотографии ваших работ будут добавлены в ваше портфолио. Насколько быстро вы сможете выполнить все необходимые задачи, зависит от того, сколько работы вы можете выполнить, например, если вы работаете регулярно, вы создадите свое портфолио быстрее, чем кто-то не работал.

Следует помнить, что некоторые поставщики услуг по обучению предоставят вам рабочие места для оценки. Спросите своего поставщика услуг по обучению, предлагают ли они такие услуги.

После того, как вы завершите свое портфолио, вы перейдете к так называемому «показателю достижения номер два» (AM2).Это будет ваша последняя оценка, в которой вам нужно будет выполнить задания, которые дает вам эксперт, это будет проходить в центре оценки с условиями, подобными экзамену.

После успешного прохождения AM2 вы получите диплом NVQ. Поздравляем, вы теперь квалифицированный электрик!

Последние мысли

Вау, ладно, вот и все. Глядя на это сейчас, это все еще что-то вроде минного поля, не так ли? Но, надеюсь, я помог немного подробнее рассказать о том, как стать электриком в Великобритании.

По мере того, как эти требования могут измениться, я буду обновлять эту страницу соответствующим образом. А пока удачи в тренировках, чтобы стать электриком!

% PDF-1.5 % 1 0 obj> поток application / pdfiText 1.4.1 (от lowagie.com) конечный поток endobj 2 0 obj> поток приложение / pdfiText 1.4.1 (по lowagie.com) конечный поток endobj 3 0 obj> поток приложение / pdfiText 1.4.1 (по lowagie.com) конечный поток endobj 4 0 obj> / StructTreeRoot 5 0 R / Тип / Каталог / Страницы 6 0 R / Язык (en-US) / Метаданные 1 0 R >> endobj 5 0 obj> endobj 6 0 obj> endobj 7 0 obj> endobj 8 0 obj> endobj 9 0 obj> endobj 10 0 obj> endobj 11 0 obj> endobj 12 0 obj> endobj 13 0 obj> endobj 14 0 obj> endobj 15 0 obj> endobj 16 0 obj> endobj 17 0 obj> endobj 18 0 obj> endobj 19 0 obj> endobj 20 0 obj> endobj 21 0 объект> endobj 22 0 obj> endobj 23 0 obj> endobj 24 0 obj> endobj 25 0 obj> endobj 26 0 obj> endobj 27 0 obj> endobj 28 0 obj> endobj 29 0 obj> endobj 30 0 obj> endobj 31 0 объект> endobj 32 0 объект> endobj 33 0 obj> endobj 34 0 obj> endobj 35 0 obj> endobj 36 0 obj> endobj 37 0 obj> endobj 38 0 obj> endobj 39 0 obj> endobj 40 0 obj> endobj 41 0 obj> endobj 42 0 obj> endobj 43 0 obj> endobj 44 0 obj> endobj 45 0 obj> endobj 46 0 obj> endobj 47 0 obj> endobj 48 0 obj> endobj 49 0 obj> endobj 50 0 obj> endobj 51 0 объект> endobj 52 0 obj> endobj 53 0 obj> endobj 54 0 obj> endobj 55 0 obj> endobj 56 0 obj> endobj 57 0 obj> endobj 58 0 obj> endobj 59 0 obj> endobj 60 0 obj> endobj 61 0 obj> endobj 62 0 obj> endobj 63 0 obj> endobj 64 0 obj> endobj 65 0 obj> endobj 66 0 obj> endobj 67 0 obj> endobj 68 0 obj> endobj 69 0 obj> endobj 70 0 obj> endobj 71 0 obj> endobj 72 0 obj> endobj 73 0 obj> endobj 74 0 obj> / Resources> / Font >>> / MediaBox [0 0 720 540] >> endobj 75 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 76 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 720 540] >> endobj 77 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 78 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 720 540] >> endobj 79 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 80 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 81 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 82 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 83 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 84 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 85 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 86 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 87 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 88 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 89 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 90 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / Annots [2643 0 R 2644 0 R 2645 0 R 2646 0 R 2647 0 R 2648 0 R] / MediaBox [0 0 720 540] >> endobj 91 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 92 0 obj> / Resources> / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 720 540] >> endobj 93 0 obj> / Resources> / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 720 540] >> endobj 94 0 obj> / Resources> / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 720 540] >> endobj 95 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 96 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 97 0 obj> / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 720 540] >> endobj 98 0 obj> / Ресурсы

электрик - определение для парадигмы

11 определение pentru электрик


Объяснительное описание

Explică cele mai întâlnite sensuri ale cuvintelor.

ELECTRICIÁN, -Ă, electricieni, -e, s. м. și ф. (Adesea adjectival) Persoană calificată care lucrează sau repară instalații, mașini, aparate etc. electrice. [ Пар. : -ci-an ] - Din fr. électricien.

×

Semnalează o greșeală

Vă mulțumim pentru semnalare!

închide

ELECTRICIÁN, -Ă, electricieni, -e, s.м. și ф. (Adesea adjectival) Persoană calificată care lucrează sau repară instalații, mașini, aparate etc. electrice. [ Пар. : -ci-an ] - Din fr. électricien.

электрик, ~ ă smf , a [ At: BARCIANU, 232/ P: ~ ci-an / Pl: ~ ~ iene / E: fr électricien ] 1-4 (Persoană calificată) помощь (sau repară) instalații, aparate, mașini и т. д. эл.

ELECTRICIÁN, electricieni, s. м. Техник, специализирующийся на поставках электроэнергии. Am pus electricienii să desfacă transformatorul în fața mea. ДЕМЕТРИЙ, С. 117. ◊ (Прилагательные) Мункитор электрик. - Pronunțat: -ci-an.

ELECTRICIÁN,- кв.м. și ф. Lucrător специализируется на услугах по установке электричества.[ Pron. -ci-an, пл. -ieni, -iene. / < фр. électricien ].

ELECTRICIÁN, -Ă с. м. ф. lucrător specializat in lucrări de instalații electrice.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
