Содержание

Отличие проводов ПВ-1, ПВ-3 и ПВ-4

Среди многообразия проводниковой продукции, представленной на строительном рынке в категории электротехнических материалов, особое место занимает провод ПВ, благодаря своей дешевизне и универсальности применения при создании стационарных электрических сетей и подключения электрических установок. По своей сути, является одно- или многопроволочным медным проводником с одной токопроводящей жилой, заключенным в изолирующую оболочку, выполненную  из поливинилхлорида пластиката. Медное исполнение токопроводящей жилы обеспечивает данному виду проводов эластичность, меньшее внутреннее сопротивление, а также возможность применения в жилых помещениях, согласно действующим нормам ПУЭ. Изоляционная оболочка обеспечивает провода ПВ высокими эксплуатационными характеристиками, такими, как влаго- и термостойкость. Как создать для себя хорошие любовные отношения читайте на нашем сайте

Все провода с изоляционной оболочкой из полвинилхлорида имеют следующую маркировку: «П» — провод, «В» винилхлорид, материал оболочки, а также числовой показатель, который характеризует класс гибкости проводника и определяет его марку.

Именно класс гибкости является принципиальным отличием данного вида проводов, от которого зависит также область применения и стоимость этого вида проводниковой продукции.

ПВ-1 является наименее эластичным среди проводов данного вида, и, соответственно, имеет самый низкий класс гибкости – 1 (в диапазоне диаметров сечения от 0,5 до 10 мм2),  и класс 2 (для диметров сечением свыше 10 мм2), иногда называют ПВ-2.  Также данная марка провода может производиться с сечениями от 0.5 до 95 мм2. Предельный радиус изгиба – до 10 диаметров. В силу отсутствия эластичности, стационарная прокладка данного проводника предусматривает  прямолинейные участки и дополнительную механическую защиту, например, наличие металлического рукава. Имеет самую низкую стоимость среди проводов ПВ и находит широкое применение при создании линий электропроводок внутри стальных труб и в различных пустотных каналах, а также для подключения самых различных устройств и установок, оснащенных монтажным щитом.

ПВ-3 представляет собой проводник повышенной эластичности, что позволяет применять его при создании самых сложных по конструкции электрических сетей, отличающихся большим количеством изгибов. Выпускается с таким же диапазоном диаметров сечений, как и предыдущий провод. Однако, отличается и более высокой стоимостью. Класс гибкости провода данной марки варьируется в зависимости  от диаметра сечения: 2 класс — 0.5 до 1.5 мм2; класс 4 –  от 2.5 до 4 мм2; класс 3 – сечения превышающие 4мм2. Незаменим в осветительных электросетях и для подключения различного электрооборудования.

ПВ-4

– это самый эластичный (4-ого или 5-ого класса гибкости в зависимости от сечения) и самый дорогостоящий из всех проводов данного вида. Как и провод третьего класса гибкости, находит широкое применения при создании сложных конструкций силовых линий с частыми изгибами. Правда, выпускается с ограниченным диапазоном диаметров сечений – всего  от 0.5 до 16 мм2. Имеет предельный радиус изгиба.

Несмотря на некоторые различия в эластичности и стоимости, все марки проводов ПВ, одинаково обладают высокими эксплуатационными характеристиками:

— обширный диапазон рабочих температур от – 15 до + 70 градусов;

— длительный срок эксплуатации,  по заявлению производителей — 15 лет;

— постоянное напряжение до 1000 В, переменное – до 450 В при стандартной частоте электрических импульсов 40 Гц;

Кроме этого все провода ПВ выпускаются в оболочке разных цветов, имеющих свое функциональнее применение (желто-зеленый – заземление, синий – нулевая фаза и так далее), а также с продольными полосками.

Медное исполнение токопроводящей жилы, невысокая стоимость, качество, а также универсальность применения обеспечивают проводам ПВ высокую привлекательность для потребителей, а также прочное положение в своей категории электротехнических товаров.

Если вдруг читатель захочет приобрести кассовые аппараты, то самое лучшее место для этого здесь www. planetakkm.ru. Очень большой ассортимент кассовых аппаратов и других ККМ.

.

🔌 Провод ПВ3: характеристики и практика применения

Провод ПВ-3, характеристики которого мы рассмотрим в этой статье, используется для подключения мощных электроприборов и устройств освещения. Редакция HouseChief подготовила для вас всю полезную и важную информацию об этом типе проводов, который пригодится на практике.

Кабель ПВ3 отличается высокой гибкостью, так что можно использовать его на сложных участках

Читайте в статье

Где используют кабель ПВ-3

Этот вид проводки предназначен для сети переменного тока с напряжением до 450 В и частотным диапазоном 90-100 Гц. Основная жила кабеля пропускает ток 41 А и может эксплуатироваться в температурном диапазоне от -60ºС до +60ºС и влажности до 100%.

По своей структуре ПВ-3 одиночный кабель

Он применяется для электропроводки, подключения осветительных приборов и других электроустановок в жилых домах и на промышленных объектах. Среди задач, которые решаются с помощью этого кабеля, есть и организация заземления.

Кабель ПВ-3 можно встретить в силовых шкафах, УЗО и автоматах, везде, где есть необходимость в одиночном проводнике или перемычке.

Важно! Использование ПВ-3 для мощных приборов должно производиться с тщательным подбором сечения.

Особенности провода ПВ-3

Правила безопасности требуют помещать проводник в гофрорукав или кабель-каналы. Нельзя замуровывать ПВ-3 в стену или закапывать в землю, так как есть опасность его случайного повреждения при последующих работах.

Оболочка кабеля не предназначена для повышенных механических нагрузок

Ещё одна особенность этого кабеля – неустойчивость оболочки к ультрафиолету. Этот факт является причиной запрета на протягивание его на открытом пространстве.

Главное преимущество этой проводки – её гибкость, минимальный радиус изгиба у неё – 90º. И, между прочим, этот провод не горит, он плавится.

При расплавлении оболочки искры от жилы не попадают наружу, как раз это свойство и позволяет использовать такую проводку во влажных помещениях

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если применять дополнительное оборудование, ПВ-3 можно использовать для обогрева подмерзающих труб зимой.

«

Как устроен ПВ-3

Провод ПВ-3 состоит из токонесущей медной жилы, состоящей из одной или нескольких проволок и ПВХ-изоляции,  имеющей однотонную расцветку или цветовую маркировку в форме полос.

В состав провода входит медная жила, состоящая из одной или нескольких проволок, и изоляция

Многопроволочные жилы имеют дополнительную маркировку.

Провод ПВ-3, характеристики: что означают маркировки

Три знака в аббревиатуре означают буквально следующее: П — провод, В – виниловая оболочка и 3 – класс гибкости кабеля.

Для сведения! Всего имеется 6 классов гибкости проводки. Чем выше цифра, тем мягче кабель.

Современные проводки подобного типа имеют аббревиатуру ПуГВ: Пу (провод установочный), Г(гибкий) и В (виниловая оболочка). А следом за этими буквами идет цифра, обозначающая сечение жилы.

Если кабель ПВ3 окрашен в жёлто-зелёные полосы, то его используют для заземления. Но эту поводку можно встретить и в другой окраске: серой, зелёной, синей и даже красной

ПВ-3 и ПУГВ: как ГОСТ поменял название

Когда речь шла о маркировке, вы заметили, что ПВ-3 и ПуГВ поставлены были в один ряд. Почему? Ответ очевиден: технически это одно и то же изделие, выполненное по старому, утратившему актуальность ГОСТу 6323-79 (ПВ-3) или современному ГОСТу Р 53768-2010 (ПуГВ).

Но, справедливости ради, стоит отметить, что небольшая разница всё же есть – у ПуГВ выше гибкость. Она 5 класса за счёт его использования в оболочке из пластиката ПВХ

Основные производители ПВ-3

Проводка подобного типа выпускается многими производителями. Среди наиболее авторитетных такие:

  1. ЗАО «Элкаб» – выпускает проводку с медным или алюминиевым экраном. Товар имеет международный сертификат.
  2. Сарансккабель – один из самых именитых производителей товаров подобного типа.
  3. ООО «Конкорд» – выпускает проводку пониженной пожароопасности.
  4. ООО «ЭМ-Кабель» – производит силовые термостойкие кабели.

Как выбрать кабель ПВ-3

Кабель выбирают по следующим параметрам:

  • материалу электрической жилы. Преимущество отдаётся медным проводникам, которые, в отличие от алюминиевых, более гибкие и не подвергаются коррозии от взаимодействия с воздухом;
  • размеру сечения жилы. Для медного сердечника требуется меньший размер сечения, чем для алюминиевого. Следует подбирать кабель в соответствии с нагрузкой, с которой он будет работать. Подбор диаметра сечения можно осуществлять с помощью специальных таблиц.
И, наконец, существенное значение имеет выбор марки проводки, поэтому следует внимательно изучить маркировку, которая даст информацию об основных свойствах изделия

Монтаж кабеля ПВ-3

Такой кабель прокладывают в защитной оболочке, чтобы не допустить механического повреждения хрупкой изоляции. Перед монтажом нужно визуально оценить целостность покрытия.

Как это делается на практике — в этом видеоматериале:

Правильно собранная и проведённая цепь такого типа не доставит вам хлопот в течение минимум 10 лет.

Есть ли аналоги

Рассмотрим возможные аналоги провода ПВ-3 или ПуГВ, которые также можно использовать в электрических конструкциях :

  1. ВВГ – надёжная проводка, которая, как и ПВ-3, может применяться в помещениях с повышенной влажностью. Не рассчитан на сильное растяжение.
  2. NYM— проводка немецкого стандарта, имеющая негорючую оболочку.
  3. ПУНП – дешёвый аналог, который используют в осветительных приборах. Выпускается с двумя или тремя медными жилами, может использоваться на открытом пространстве.
  4. ПВ-1 – одножильный кабель для электрощитков.

А вы используете кабель ПВ-3 или его аналоги? Какой из них вы считаете лучшим? Напишите в комментариях!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

ПВ-3

Провод ПВ-1 регламентирован ГОСТ 6323-79. Провод ПВ-1 имеет еще два наименования в обиходе: кабель силовой и провод установочный. Данный кабель применяется при различных монтажных электрических работах. В зависимости от сечения жилы, может использоваться для монтажа промышленного электрооборудования и электрических установок, прокладки в стационарных электросиловых и  осветительных сетях, а также при монтаже различных механизмов, устройств и станков при напряжении переменного тока до 450 Вольт, при частоте до 400 Герц, или при постоянном напряжении до 1000 Вольт.

Кабель стоек к механическим воздействиям и к влиянию линейного ускорения, изгибам, вибрационным нагрузкам, акустическим шумам, плесневым грибкам. Кроме того, изоляция кабеля ПВ-1, самозатухающая, т. е. не поддерживает горения. Климатическое исполнение кабеля — ОМ и ХЛ, категория размещения № 2 по ГОСТ 15150-69.

Конструкция провода ПВ-1

Конструктивно провод ПВ-1 представляет собой одну жилу, состоящую из одного или нескольких проволок из мягкой меди, скрученных в пучок. Поверх жилы находится однослойная изоляция из поливинилхлоридного пластиката. При разделке кабеля изоляция должна свободно отделяться от медной жилы. Плохое отделение изоляции говорит о том, что кабель хранился в не надлежащих условиях и температурах, или давно вышел срок хранения кабеля. Жилы кабеля классифицируются по ГОСТ 22483 по классам:

  • класс 1 — для сечений от 0,5 до 10 мм квадратных;
  • класс 2 для сечений от 16 до 95 мм квадратных.

Номенклатура сечений жил кабеля в миллиметрах квадратных: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120.

Изоляция кабеля ПВ-1, для сечений жилы до 6 миллиметров квадратных, выпускается желто – зеленого цвета. Для сечений жилы кабеля свыше 6 миллиметров квадратных цветовая гамма цветов изоляции достаточно обширна: начиная от белого и серого, — до черного. Всего 11 цветов. Кабель, предназначенный для заземления оборудования должен применяться с изоляцией жёлто-зелёного цвета.

Расшифровывается аббревиатура провода ПВ-1 следующим образом:

  • буква П – провод;
  • буква В — виниловая изоляция;
  • цифра 1 — класс жилы.

Условия прокладки

Кабель ПВ-1 имеет разнообразное и обширное применение. И, в зависимости от мест и условий эксплуатации, он может быть проложен:

  • в пустотных каналах строительных конструкций, монтажных коробах, лотках и трубах;
  • в составе жгутов, находящихся внутри распределительных щитов, в электрических шкафах, а также пультах управления оборудованием;
  • в строительных каналах и металлических трубах, на металлических или пластмассовых лотках и для монтажа осветительного оборудования;
  • по земле в металлических или пластиковых трубах.

Без предварительного разогревания, прокладывать кабель можно при температуре не ниже минус 15 градусов Цельсия. Радиусы изгиба кабеля — не меньше 10 наружных диаметров.

При прокладке следует учитывать, чтобы в месте нахождения кабеля отсутствовала конденсация влаги на элементах конструкции.

Технические характеристики провода ПВ-1

  • удельное электрическое сопротивление кабеля ПВ-1 при температуре 20 градусах Цельсия, должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление поверхностной изоляции при этой же температуре:
  • при приемке после изготовления и доставки до места назначения– не менее 1000 кОм/км;
  • во время эксплуатации и периода хранения кабеля– не менее 10 кОм/км.

Кабель ПВ-1 выпускается стойким к механическим ударам многократного действия, при этом пиковое ускорение при ударе может достигать 1500 m/c2, при времени воздействия от 1 до 5 миллисекунд.

Условия эксплуатации провода ПВ-1:

Использование провода ПВ-1 допускается при температуре окружающей среды до минус 50 градусов Цельсия и при относительной влажности воздуха — до 100 процентов при окружающей температуре воздуха — до +35 градусов Цельсия. При использовании кабеля  допускается длительная температура разогрева жил — не более 70 градусов. Срок службы кабеля при нормальных условиях использования определяется сроком не менее 15 лет, а гарантия на кабель – 24 месяца со времени поставки.

Провод ПВ-1 выпускается строительной длиной не менее 100 метров. По предварительной договоренности возможна поставка кабеля меньшей длины, но не менее 20 метров и в количестве не более 10 процентов от общего количества заказа.

 Описание и технические характеристики провода ПВ-3

Провод (кабель) ПВ-3 – один из самых распространенных, применяемых в промышленности и быту. Его повышенная гибкость и стойкость к самым различным механическим воздействиям и биологическим влияниям, которые приводят к разрушению изоляции, разрывам токопроводящих жил и, как следствие, к коротким замыканиям, снискали ему такую популярность. Все это в итоге сказывается на работе электрооборудования и электроустановок. Область применения провода ПВ-3 достаточно обширна в промышленности и сельском хозяйстве.

Кабель применяют, когда производится монтажные и пусконаладочные работы в оборудовании и установках, работающих на электрическом токе в сетях с напряжением до 450В и частотой эл. тока до 400Гц. Если использование кабеля происходит при постоянном токе, то напряжение ограничено одной тысячью вольт.

Высокая гибкость кабеля является большим преимуществом при прокладке и использовании его в осветительных сетях, как в промышленности, так и в быту. При перегреве или пожаре изоляция кабеля не горит, а самозатухает, а все благодаря особому составу ингредиентов оболочки. Этот состав предохраняет кабель и от плесневых грибков, и от вибраций. По климатическому исполнению, кабель выполнен в категории 2 исполнения ОМ и ХЛ.

Буквенное обозначение кабеля – ПВ, расшифровывается так:

  • буква П – провод;
  • буква В – изоляция из винила;
  • цифра 3 – класс жилы (повышенная гибкость).

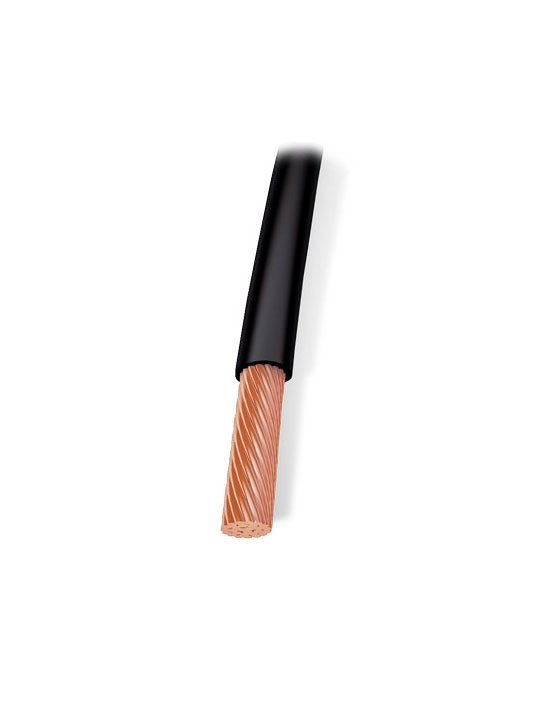

Конструкция кабеля ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Условия прокладки

В промышленности, сельском хозяйстве и в быту возникают самые различные ситуации и конструкции, когда необходима повышенная гибкость кабеля.   В этом случае выбирают именно  ПВ-3. При необходимости прокладки в различных распределительных щитах, металлических шкафах и различных пультах, откуда происходит управление подключаемым оборудованием, станками и пр. используют всевозможные строительные конструкции, лотки, трубы из металла или пластмассы, монтажные короба или лотки в осветительных цепях; бетонные, металлические, пластмассовые короба, лотки или трубы, расположенные на земле.

При прокладке кабеля ПВ-3 в среде с  температурой ниже минус 15 град. Цельсия, кабель обязательно необходимо прогревать, чтобы избежать его механического повреждения, особенно в местах изгиба. При нормальной температуре окружающей среды радиус изгиба кабеля не должен быть меньше пяти наружных его диаметров. Места прокладки кабеля ПВ-3 должны быть защищены от возможной конденсации или поступления влаги.

Технические характеристики провода ПВ-3

При температуре окружающей среды удельное электрическое сопротивление жилы кабеля не может быть больше 0,01724 Ом·мм2/м. Верхняя оболочка кабеля при эксплуатации кабеля и при его хранении должна быть не меньше 10 кОм/км. А во время приемки кабеля и его поставки — не меньше 1000 кОм/км;

При изготовлении кабеля ПВ-3 учитывается и то, что кабель может подвергаться ударам механического свойства, а максимальное ускорение (его пик), может быть до 1500 m/c , в течение до 5 миллисекунд.

Условия допустимой эксплуатации кабеля ПВ-3

Нормальная работа кабеля ПВ-3 гарантируется, если температура среды, в которой находится кабель, находится в пределах от плюс 50 град. Цельсия, до отрицательной температуры в размере минус 50 град. Цельсия. При этом, допустимая максимальная температура нагревания жилы кабеля не должна превышать плюс 70 град. Цельсия. Это достигается правильным соотношением поперечного сечения жил кабеля и подключенной на выходе нагрузкой соответствующей мощности.

При правильной эксплуатации в условиях окружающей среды, оговоренной выше, провод ПВ-3 служит не менее 15 лет, а гарантия на него определена в 24 месяца.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 4 р.

Аналоги ПУГВ — ПВ3, ПВ4, ПуВ

Провод ПуГВ — это чаще всего одножильный медный установочный гибкий провод в пластмассовой изоляции (ПВХ) повышенного класса гибкости. Кабель используется для стационарного монтажа, но благодаря его хорошей гибкости удобен для прокладки в сложных местах, где не избежать изгибов проводника. Ближайшие аналоги провода ПуГВ — марки ПВ3, ПВ4, ПуВ.


Информация о подробной расшифровке, конструкции, технических характеристиках, возможных сечениях представлена в товарном описании марок ПуГВ

ПВ-3 и ПВ-4 аналог ПуГВ

ПуГв — это новое обозначение устаревшего провода ПВ-3.  В 2011 году ГОСТ 6323 на ПВ-3 был отменен,а вместо него введен ГОСТ Р 53768–2010 и на его основе разработан ТУ 16–705.501–2010, в связи с которым и появилось новое обозначение ПуГВ, а также обозначения других новых марок (см. Таблицу 1). Таким образом, ПВ-3, ПВ-4 и ПуГВ — это одно и то же. Разница лишь в том, что ПуГВ выпускается с диапазоном сечений 0,5-400 мм2 и обязательно имеет 5-ый класс гибкости. ПВ-3 и ПВ-4 считаются устаревшими, но кабели с такой маркировкой до сих пор встречаются.

Таблица 1

ПуВ как аналог ПуГВ


ПуВ — это нововведенное обозначение марки кабеля в соответствие с ГОСТ Р 53768–2010, которое заменяет провода марок ПВ-1 и ПВ-2. Разница между проводами в гибкости. ПуВ изготавливают с монолитной медной жилой с классом гибкости 1 или 2 в зависимости от сечения (до 16 мм2 — 1-ый класс гибкости, свыше 16 мм2 — 2-ой класс гибкости). Поэтому полностью ПуВ и ПуГВ не взаимозаменяемы.

КГ как аналог ПуГВ

Кабель КГ имеет такой же высокий класс гибкости как и ПуГВ, но нужно иметь в виду, что это совершенно разные кабели. КГ имеет резиновую изоляцию и оболочку и рассчитан для подключения подвижных механизмов, в связи с этим производители дают срок эксплуатация не более 4-5 лет, в то время как ПуГВ рассчитан на стационарную прокладку со соком службы не менее 15 лет. Кабель КГ нежелательно использовать как прямой аналог ПуГВ.

Ищете аналог ПуГВ? Мы вам поможем!

Отправить запрос

Провод ПВ-3 или ПуГВ: характеристики, выбор сечения, применение

Установочный провод ПВ-3 – это одножильный провод с изоляцией из ПВХ. Он применяется для подключения электроприборов к сети, а также для организации силовых и осветительных линий в электропроводке. От ПВ-1 он отличается большей гибкостью, что позволяет применять его для подключения передвижного оборудования или для эксплуатации в условиях ограниченного пространства.

Маркировка и конструкция ПВ-3

Расшифровка маркировки провода:

  • «П» – провод;
  • «В» – изоляция из ПВХ;
  • «3» – класс гибкости жилы.

Жила изготовлена из одной или нескольких проволок, в зависимости от сечения провода. Изоляция сплошного цвета или же с двумя продольными полосами. Если провод используется как заземляющий, изоляция будет окрашена в желто-зеленый цвет.

Технические характеристики

Изоляция провода надежно защищает его от влаги, пара и плесени. При производстве в пластикат добавляют специальный компонент, отпугивающий крыс и других грызунов. Провод можно эксплуатировать при температуре до +60°С в сырых помещениях, поэтому его используют в таких помещениях как бани, ванные комнаты, и т.д.

Эксплуатироваться изделие может до 15 лет, и даже больше. Провод продается мотками, длиной до 100 метров.

Основные технические характеристики можно узнать из таблицы ниже:

Токовая нагрузка для определенных сечений провода:

Область применения

Благодаря простой конструкции, дешевизне и разнообразию сечений провод ПВ-3 применяется практически везде. В производственных и складских помещениях, в жилых домах и коммерческих сооружениях.

ПВ-3 и ПуГВ: в чем разница?

В настоящее время маркировку провода изменили с ПВ-3 на ПуГВ. В прошлом в России действовал ГОСТ 6323-79, но сейчас ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010.  По новым стандартам провод стал называться ПуГВ, а его класс гибкости увеличился до 5.

Провод ПВ, ПВ-1, ПВ-2, ПВ-3, ПВ-4

ГОСТ 6323-79
ОБЛАСТЬ ПРИМЕНЕНИЯ
Назначение медного провода ПВ-1: для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.

КОНСТРУКЦИЯ
Электрические характеристики медного провода ПВ-1: Жила медного провода ПВ-1 — однопроволочная из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной 2 класса гибкости. Изоляция медного провода ПВ-1 — изоляционный ПВХ пластикат. Расцветка медного провода ПВ-1: белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2).

УСЛОВИЯ И СРОК ЭКСПЛУАТАЦИИ
Условия прокладки медного провода ПВ-1: в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования; температура прокладки — не ниже -15 °С; монтажные радиусы изгиба — не менее 10 диаметров.
Условия эксплуатации медного провода ПВ-1: температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С; длительно допустимая температура нагрева жил — не более 70 °С; срок службы в нормальных условиях эксплуатации не менее 15 лет.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Удельное электрическое сопротивление жилы медного провода ПВ-1 при температуре 20 °С, Ом·мм2/м, не более — 0,01724; сопротивление изоляции при 20 °С, кОм/км, не менее: — при приемке и поставке — 1000; — на период эксплуатации и хранения — 10.

В данную группу входят провода с медными и алюминиевыми жилами, предназначенные для электрических установок в осветительных и силовых сетях, а также для монтажа электрооборудования.

Марка проводаКонструктивные особенностиОбласть применения
АПВ Провод с алюминиевой жилой с поливинилхлоридной изоляцией Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1 Провод с медной жилой с поливинилхлоридной изоляцией То же
ПВ2 Провод с медной жилой с поливинилхлоридной изоляцией, гибкий Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости То же
ПВ4 Провод с медной жилой с поливинилхлоридной изоляцией, особо гибкий Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ Провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием Для негибкого монтажа
ППВ Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием То же
АПБПП Провод плоский с двумя алюминиевыми жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката Для неподвижной прокладки в осветительных сетях
ПБПП Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката То же
ПБППз То же с заземляющей жилой То же
ПРКА Провод с медной жилой с изоляционно-защитной оболочкой из кремнийорганической резины Для фиксированного монтажа в устройствах и приборах с повышенной рабочей температурой

Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ выпускаются в соответствии с ГОСТ 6223-79, провода марки ПРКА в соответствии ТУ 16. 505.317-76. Провода марок АПБПП, ПБПП и ПБППз выпускаются в соответствии с ТУ 16.К80-08-89, ТУ 16.К 13-020-93 и по документации производителей.

Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ, ПБППз предназначены для эксплуатации в сетях на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В, остальные с пластмассовой изоляцией в сетях на номинальное переменное напряжение 250 В частотой 50 Гц, провода марки ПРКА в сетях на номинальное переменное напряжение до 660 В.

Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией не должна превышать 70 «С, проводов марки ПРКА — 180 «С.

Конструктивные параметры проводов

Марка проводаЧисло жилДиапазон номинальных сечений, ммКласс жил
АПВ 1 2,5-16/25-120 1/2
ПВ1 1 0,5-10/16-95 1/2
ПВ2 1 2,5-95 2
ПВЗ 1 0,5-1,5 2,5; 4,0 6,0-95 2 4 3
ПВ4 1 0,5; 0,75/1,0; 1,5/2,5; 4,0/ 6,0; 10 5/4 или 5/5/4 или 5
АППВ 2 или 3 2,5-6,0 1
ППВ 2 или 3 0,75-4,0 1
АПБПП 2 2,5; 4,0 1
ПБПП 2 или 3 15-25 1
ПБППз 3 1,0-2,5 1
ПРКА 1 0,5-2,5 1

Номинальная толщина изоляции проводов марок АПВ, ПВ, АППВ, ППВ, мм

Номинальное сечение жилы, мм2Значения толщины
0,5-1,0 0,6
1,5 0,7
2,5-6,0 0,8
10; 16 1,0
25; 35 1,2
50; 70 1,4
95;120 1,6

Номинальная толщина разделительного основания проводов марок АППВ и ППВ составляет 0,5 мм, ширина — 1,0 мм.

Номинальная толщина изоляции проводов марок АПБПП и ПБПП составляет 0,5 мм, толщина оболочки 0,8 мм.

Наружные размеры проводов марок АПВ, ПВ, мм

Номинальное сечение жилы, мм2Марка провода
АПВ,ПВ1ПВ2ПВЗПВ4
0,5 2,4 2,6 2,6
0,75 2,6 2,8 2,8
1,0 2,8 3,0 3,0
1,5 3,3 3,4 3,5
2,5 3,9 4,2 4,2 4,2
4,0 4,4 4,8 4,8 4,8
6,0 4,9 5,4 6,3 6,3
10 6,4 6,8 7,6 7,6
16 8,0 8,0 8,8
25 9,8 9,8 11
35 11 11 12,5
50 13 13 14,5
70 15 15 17
95 17 17 19
120 19

Наружные размеры проводов марок АППВ и ППВ, мм

Число и номинальное сечение жил, мм2ТолщинаШиринаЧисло и номинальное сечение жил, мм2ТолщинаШирина
2х0,75 2,6 6,4 3х0,75 2,6 10,2
2х1,0 2,8 6,8 3х1,0 2,8 10,8
2х1,5 3,3 7,8 3х1,5 3,3 12,3
2х2,5 3,9 9,0 3х2,5 3,9 14,1
2х4,0 4,4 10,0 3х4,0 4,4 15,6
2х6,0 4,9 11,0 3х6,0 4,9 17,1

Массы проводов марок АПВ, ПВ, кг/км

Номинальное сечение жилы, мм2Марка провода
АПВПВ1ПВ2ПВЗПВ4
0,5 8,5 9 10
0,75 11 12 12
1,0 14 14 15
1,5 20 20 20
2,5 16 30 31 31 31
4,0 21 45 48 48 48
6,0 29 65 69 70 70
10 47 110 115 115 120
16 66 170 180 180
25 110 270 280 290
35 150 370 380 380
50 200 490 520 520
70 270 700 710 730
95 370 970 980 990
120 440

Массы проводов марок АППВ, ППВ, кг/км

Номинальное сечение жилы, мм2Марка провода
АППВППВ
2х0,75 22
2х1,0 30
2х1,5 40
2х2,5 32 62
2х4,0 43 92
2х6,0 58
3х0,75 33
3х1,0 45
3х1,5 60
3х2,5 48 94
3х4,0 64 140
3х6,0 87

Провод ПВ-3 4,0 (ПуГВ) в Минске, РБ

Описание провода ПВ-3 4,0 (ПуГВ)

ПВ-3 0,75 (ПуГВ) — это установочный гибкий провод с жилами из меди и ПВХ изоляцией. Провод ПВ-3 эксплуатируется в случае прокладки стацинарного типа для электроустановок в осветительных и силовых сетях, а также для установки электрооборудования, внутренних электроустановок на номинальное переменное напряжение до 450/750В номинальной частотой до 400Гц или постоянное напряжение до 1000В. ПВ-3 0,75 устанавливается в местах, где требуется повышенный уровень гибкости провода.

Цвет жил провода ПуГВ может варьироваться от желто-зеленого (жила заземления) до синего (нулевая жила).

Расшифровка ПВ-3 4,0 (ПуГВ)

  • П — провод
  • У — установочный
  • Г — гибкий
  • В — виниловая изоляция
  • 3 — класс гибкости проводящей ток жилы провода

Технические характеристики ПВ-3 4,0 (ПуГВ)

Материал изготовления провода медь
Вариант исполнения жилы многопроволочная
Материал изготовления изоляции и оболочки поливинилхлоридный пластикат
Номинальное напряжение до 450В (для сетей до 450/750 В)
Температуры при эксплуатации от -50°C до +70°C
Возможность осуществления установки при температуре не ниже -15°C
Возможная температура нагрева жил при работе до 70°C
Минимальный радиус изгиба при монтаже 10 наружных диаметров
Период эксплуатации около 20 лет
Гарантийный период 3 года

Провод ПВ-3(ПуГВ) 4,0 соответствует требованиям стандартов ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».



Компания «ЭлектроКабельКомплект» предлагает провод ПВ-3 (ПуГВ) оптом и в розницу. Купить ПВ-3 4,0 в Минске можно оформив заказ онлайн или позвонив по телефонам, указанным на сайте. Цена ПВ-3 4,0 (ПуГВ) приятно удивит Вас!

4.57142857142857 5.0 7

Ваш голос принят

Вы уже голосовали

Оцените: ПВ-3 4,0

Dynojet PV3 Indian TS 111 Модели 116 (PV3-29-02) Power Vision 3

Dynojet PV3 Power Vision 3 — это новейший тюнер производительности и монитор данных Dynojet, который предлагает новейшие технологии настройки флэш-памяти, мониторинг и регистрацию данных в реальном времени, и другие эксклюзивные функции в отрасли. Поддержка продукта и настройки доступна через Fuel Moto по телефону или на нашем портале поддержки настройки, мы специализируемся на продуктах настройки Dynojet более 15 лет!

Fuel Moto имеет обширную базу данных карт PV3 для индийских комбинаций TS 111 и 116, и мы предлагаем бесплатные мелодии для наших клиентов. У нас есть карты для многих приложений Этапа 1, Этапа 2 и Этапа 3. Доступность карты зависит от модели и совместимости с конкретными настройками. Свяжитесь с нами для получения подробной информации.

  • Настройка производительности флэш-памяти через диагностический разъем OEM, нет необходимости снимать и отправлять ЭБУ или использовать дополнительное устройство
  • Простое подключение и прошивка на заводской ЭБУ
  • Отображение и запись каналов данных автомобиля в режиме реального времени
  • Расширенные определения настроек и возможность настройки с помощью программного обеспечения Dynojet C3
  • Заправка переработана для максимальной мощности и крутящего момента
  • Мелодии доступны для популярных послепродажных модификаций
  • Оптимизированная синхронизация зажигания
  • Предел оборотов повышен
  • Ограничение скорости повышено
  • Функции ограничения крутящего момента уменьшены или отменены
  • Пересмотренные профили дроссельной заслонки с электроприводом
  • Атмосферостойкость для использования в любых условиях катания
  • Многоцветный дисплей для просмотра под прямыми солнечными лучами

Как давний технический партнер Dynojet, Fuel Moto имеет большой опыт работы с PV-3, и мы постоянно разрабатываем новые карты. PV-3 поставляется с предварительно настроенными мелодиями Dynojet (для большинства приложений), мелодии также доступны на веб-сайте. Предлагается поддержка, связанная с настройками Fuel Moto, а также доступ к порталу поддержки Fuel Moto Map, если потребуется помощь. Обратите внимание, что из-за широкого диапазона совместимости настроек и контрольных сумм на двигателях Indian Thunderstroke невозможно иметь настройки для каждой бесконечной конфигурации, если вы планируете свою сборку с учетом наличия топливной карты, пожалуйста, свяжитесь с нами, чтобы убедиться, что мы сначала настроили настройку для вашей настройки .Также обратите внимание, что приложения для рабочих распредвалов и комплектов с большим отверстием требуют соответствующей индийской совместимости с настройками; мы не можем предоставить настройку для рабочих распределительных валов или большого диаметра, если у вас есть стандартная индийская вспышка, для этого требуется соответствующая индийская вспышка Stage 2 или Stage 3 от дилера, прежде чем мы сможем сгенерировать мелодию PV3.

ПРИМЕЧАНИЕ: Продукт PV-3 разработан для использования с поддерживаемой операционной системой Windows. Поддержка не предоставляется для других операционных систем, таких как продукты на базе Mac OS / Apple.

DynoJet Power Vision PV3 для 2014-2020 Polaris XP1000 / 4, PV3-19-04: автомобильная промышленность


Цена: 399 долларов.99 + $ 39,25 перевозки
  • Убедитесь, что это подходит введя номер вашей модели.
  • Подходит: 2014-2020 Polaris XP1000 / 4
  • Настройка производительности вспышки через диагностический разъем OEM, нет необходимости снимать и отправлять ЭБУ
  • Отображение каналов данных автомобиля в режиме реального времени — Устойчивость к погодным условиям для использования в любых условиях — Высококонтрастный дисплей, видимый при прямом солнечном свете
  • Пересмотрена заправка топливом для максимальной мощности и крутящего момента — повышен предел оборотов — повышен предел скорости
  • Оптимизация времени зажигания для топлива с октановым числом 91-93 на премиальных мелодиях — Повышенные уровни наддува на премиальных мелодиях
› См. Дополнительные сведения о продукте

PV Тестер PV 3 — BENNING

Тестер для фотоэлектрических систем BENNING PV 3
  • Напряжение холостого хода на фотоэлектрическом модуле, фотоэлектрической цепочке и фотоэлектрическом поле до 1500 В постоянного тока
  • мощное измерение тока короткого замыкания параллельно включенных фотоэлектрических цепочек до 40 А
  • беспроводное соединение с прибором для измерения солнечного излучения и температуры BENNING SUN 2
  • память измеренных значений для 999 тестов PV цепочки

В рамках пусконаладочных испытаний и периодических проверок подключенных к сети фотоэлектрических систем в соответствии с DIN EN 62446 (VDE 0126-23), испытания полярности, а также измерения напряжения холостого хода и тока короткого замыкания фотоэлектрических цепочек, подключенных в параллельное выполнение, хранение и документирование безопасно и эффективно до 1500 В / 40 А.

При радиосвязи с дополнительным BENNING SUN 2 (арт. № 050420) существующие условия излучения (Вт / м²), а также температура фотоэлектрического модуля и температура окружающей среды (° C) автоматически сохраняются для каждой процедуры испытания.

Характеристики

  • автоматическая процедура испытания (+/-, В o / c , I s / c , Вт / м 2 , ° C) с защитой от обратной полярности
  • мощное измерение тока короткого замыкания, резерв в 4 раза больше, чем у обычных фотоэлектрических тестеров с ограничением 10 А
  • сокращает время испытаний и усилия по разборке, поскольку отдельные фотоэлектрические цепочки больше не нужно разделять и испытывать одну за другой.
  • снижает риск отказа из-за перегрузки во время тестирования фотоэлектрических цепочек неизвестной мощности
  • встроенная память измеренных значений для 999 строк PV / полей PV
  • часы реального времени с отметкой даты / времени для каждого измерения
  • Интерфейс USB и программное обеспечение для загрузки (формат CSV)
  • большой ЖК-дисплей с подсветкой
  • оптимальная защита при транспортировке и хранении (IP 64)

Функции измерения

  • Проверка полярности фотоэлектрического генератора / фотоэлектрических кабелей
  • Измерение напряжения холостого хода для современных систем постоянного тока 1500 В
  • Измерение тока короткого замыкания на фотоэлектрических цепях до 40 А постоянного тока
  • Измерение инсоляции (Вт / м 2 ), а также температуры фотоэлектрического модуля и температуры окружающей среды (° C) с помощью BENNING SUN 2 (опция, арт. 050420)

BENNING SOLAR Datalogger (загрузка программного обеспечения)

  • загрузка измеренных значений из BENNING PV 3 в формате CSV
  • возможна дальнейшая обработка измеренных значений в MS Excel ®
  • Последнюю версию можно бесплатно загрузить на странице этого продукта (см. «Дополнительная информация» -> «Программное обеспечение»).
Объем поставки BENNING PV 3

Объем поставки

PV-тестер в прочном защитном корпусе (IP 64), набор измерительных проводов PV (MC4), набор измерительных проводов с наконечником зонда и зажимами типа «крокодил», зарядное устройство с 3 шт. 3.Литий-ионные батареи 7 В и сертификат калибровки.

Идеально дополняется

Мы рекомендуем следующие дополнительные аксессуары:

  • Прибор для измерения солнечного излучения и температуры BENNING SUN 2 (050420)
    BENNING PV 3 может принимать измеренные значения (инсоляция, фотоэлектрический модуль / температура окружающей среды) от прибора для измерения солнечного излучения и температуры BENNING SUN 2 через радиосвязь. Измеренные значения необходимы для измерения ВАХ.Для этого BENNING PV 3 необходимо один раз соединить с BENNING SUN 2.
  • Датчик температуры
  • с присоской для BENNING SUN 2 для крепления к задней части фотоэлектрического модуля (050424).
  • Держатель фотоэлектрического модуля для BENNING SUN 2 для безопасного крепления к фотоэлектрическому модулю (050425)
  • бейджей «next test», 300 шт. (756212)

Дополнительную информацию о принадлежностях можно найти в разделе «Принадлежности для фотоэлектрических измерительных приборов».

BENNING PV 3
дисплей графический дисплей (с подсветкой)
проверка полярности автомат
напряжение холостого хода (U o / c ) 5.0 В — 1500 В
разрешение / точность макс. 0,1 В / ± (0,5% + 2 цифры)
ток короткого замыкания (I s / c ) 0,5 A — 40 A (макс. 45 кВт)
разрешение / точность 0,01 A / ± (1% + 2 цифры)
с беспроводным подключением BENNING SUN 2
· инсоляция 100 Вт / м² — 1250 Вт / м²
· Фотоэлектрический модуль / температура окружающей среды -30 ° C — 125 ° C
память измеренных значений
интерфейс
999 индикации дисплея / PV строки
интерфейс USB тип B
Программное обеспечение ПК / формат данных Солнечный регистратор данных BENNING / CSV
беспроводное соединение BENNING SUN 2 433 МГц
батареи 3 х 3.Литий-ионные аккумуляторы 7 В 18650
размеры / вес 340 x 300 x 152 мм / 5,0 кг
класс защиты IP 40 (открытый), IP 64 (закрытый)
объем поставки PV-тестер в прочном защитном корпусе (IP 64), набор измерительных проводов PV (MC4), набор измерительных проводов с наконечником зонда и зажимами типа «крокодил», зарядное устройство с 3 литий-ионными батареями 3,7 В
арт. 050428

Технические изменения, модификации модели или цвета, ошибки и возможность доставки без предварительного уведомления! Никакой ответственности за буквальные ошибки.

Дополнительная информация

Брошюры

Инструкции по эксплуатации

Прайс-листы

Программное обеспечение

Протоколы испытаний

Разница мощности (отображается в ваттах) между PV1 и PV2, а также между PV3 …

Контекст 1

… ожидается, что PV2 будет следовать этой же кривой, поскольку теперь он имеет тот же профиль нагрузки. Другими словами, две кривые, показанные на рис. 5 (различия между PV1 и PV2 и между PV3 и PV2), в идеале должны находиться около отметки 0 (не должно быть видимых различий, поскольку они имеют одинаковый профиль нагрузки).Этого не происходит, что указывает на то, что производительность PV2 значительно снизилась по сравнению с PV1 и PV3. Напомним, что эти три модуля стабильно работали с 28 октября 2015 года, что, похоже, указывает на то, что PV2 ухудшился более значительно, чем PV1 и PV3. Эти модули подверглись воздействию высоких температур и многих пыльных бурь в течение двухлетнего периода. Вместо замены PV2 было решено заменить PV1 и сравнить его новые характеристики с характеристиками PV3, поскольку с 28 октября они следовали параллельной кривой мощности…

Контекст 2

… анализ записанных данных показан на рисунках с 4 по 7. На рисунке 4 показана максимальная зарегистрированная температура поверхности (полученная из PV3) трех фотоэлектрических модулей за 2 года. период. Это говорит о том, что три модуля подвергались воздействию высоких температур, поскольку PV3 регулярно достигал отметки 50 ° C для летнего сезона (с ноября по апрель 2016 и 2017 годов). Это вызовет более быструю деградацию фотоэлементов по сравнению с более прохладной атмосферной средой.Разница в мощности между тремя фотоэлектрическими модулями показана на рисунке 5, где PV1 противопоставляется PV2, а PV3 противопоставляется PV2. Период с 28 октября 2015 г. по 17 февраля 2016 г. использовался для целей настройки и калибровки, что было подробно описано. Это говорит о том, что солнечный контроллер и светодиодная лампа реагируют одинаково хорошо, как нагрузочные резисторы для пикосолнечных систем, с колебаниями между летом (солнечная энергия 3,9%). больше светодиодов) и зимних сезонов (светодиодов на 1,5% больше, чем солнечных). Это подтверждает ранее опубликованные работы в этом отношении (Swart & Hertzog, 2017).Однако этого не наблюдается с 8 мая 2017 года, так как PV1 теперь подключен к светодиодной лампе, а PV2 — к резисторной нагрузке (см. Рисунок 3, где показаны соединения профиля нагрузки с правой стороны). PV1 (подключенный к светодиодной лампе) теперь извлекает больше энергии, чем PV2 (подключенный к нагрузочному резистору), в то время как PV3 (все еще подключенный к солнечному контроллеру) вырастает примерно на 5 Вт больше, чем PV2 (нагрузочный резистор). Затем, 22 августа 2017 года, все три фотоэлектрических модуля подключены к одинаковым светодиодным лампам. PV1 и PV3 теперь следуют аналогичному принципу…

Недорогие солнечные элементы III-V | Фотоэлектрические исследования

NREL разрабатывает технологии для значительного снижения стоимости солнечных элементов III-V, в то время как сохраняя эффективность преобразования, что позволяет использовать их в обычных плоских пластинах. и применения с низкой концентрацией.

В настоящее время стоимость этих устройств очень высока, что ограничивает их использование для высококонцентрированных и космические приложения.Мы обращаем внимание на две основные затраты при производстве высокоэффективных Устройства III-V: эпитаксия и монокристаллические подложки, используемые для роста.

Наш опыт

У нас есть опыт:

  • Рост структур устройства III-V с использованием усовершенствованной гидридной парофазной эпитаксии (HVPE)
  • Вычислительная гидродинамика и моделирование термодинамических / кинетических реакций
  • Усовершенствованный реактор для выращивания полупроводников
  • Обработка, определение характеристик и анализ материалов и устройств III-V категорий.

Области исследований

Очень важно снизить затраты на осаждение фотоэлектрических элементов III-V, которые являются самые эффективные доступные солнечные элементы. Это снижение стоимости позволит этим тонким, легким, гибкие и стабильные устройства для выхода на новые рынки и оказания существенного влияния на производство электроэнергии в приложениях, где это в настоящее время невозможно.

Первой крупной статьей расходов в устройствах III-V является эпитаксия, обусловленная стоимостью источника. материалы и относительно низкая производительность существующих реакторов. Рост HVPE использует недорогие исходные материалы элементов и продемонстрировали высококачественный рост III-V со скоростью, которая приведет к возможности производства высокоэффективных солнечных элементов в меньше минуты — по сравнению с часами, которые требуется сегодня.

Другой основной статьей затрат при производстве устройств III-V является подложка, на которой они выросли. Обычно это идеальный монокристалл GaAs или Ge, но оба подложки слишком дороги, чтобы обеспечить широкое наземное использование солнечных элементов III-V. Технико-экономический анализ показывает, что сочетание высокой пропускной способности и низкой стоимости HVPE с недорогие подложки — при сохранении высокой эффективности — могут снизить затраты на энергию III-V до уровней, подходящих для рынков с одним солнцем и с низкой концентрацией.

Преследуя эту цель, наша работа касается затрат как на эпитаксиальный рост слоев устройства III-V, так и на подложки, на которых эти слои выращиваются до заложить основу для конкурентоспособной, эффективной, возглавляемой США фотоэлектрической индустрии III-V.

D-HVPE Рост солнечных элементов III-V

Мы разрабатываем недорогие фотоэлектрические системы III-V с использованием нашего инновационного двухкамерного D-HVPE роста. реактор, который имитирует поточный производственный инструмент.Мы умеем создавать очень крутые интерфейсы допинга и состава в нашей системе, возможность, которая ранее была довольно сложно использовать рост HVPE. Используя эту систему, мы продемонстрировали однопереходной Солнечные элементы из GaAs с повышенным КПД преобразования> 25% и темпами роста, превышающими 5 микрон в минуту. Мы разрабатываем монолитные двухпереходные устройства с целевой КПД> 30%, в будущем планируется использовать трехпозиционные устройства.Кроме того, мы стремимся к высококачественным ячейкам высшего качества для интеграции с высокоэффективными кристаллическими Si солнечные элементы с ожидаемой эффективностью тандемных элементов> 30%.

Исследования включают понимание, улучшение и расширение возможностей D-HVPE. процесс роста к многослойным структурам с использованием надежных экспериментальных методов и модели вычислительной гидродинамики в сочетании с кинетическим описанием реакций роста. Мы также изучаем влияние конкретных структур устройства на общую производительность, используя качество материалов, выращенных на основе HVPE.

Текстовая версия

Снижение стоимости основания

Мы также разрабатываем технологии, снижающие стоимость подложек, используемых для Рост устройств III-V, включая контролируемое скалывание хрупких материалов, реформирование поверхности роста на пористых материалах и рост на двумерных (2D) материалах которые позволяют недорогое повторное использование подложек и высококачественную эпитаксию.Мы работаем активно с промышленностью и научными кругами для проверки новых идей субстратов и постоянный поиск новые партнеры.

Инструменты и возможности

При разработке недорогих устройств III-V мы используем следующее:

  • Специальная двухкамерная система D-HVPE, обеспечивающая высокую пространственную однородность, четкие границы раздела сред, очень высокие темпы роста и высокий коэффициент использования материала
  • Чистое помещение, в котором эпитаксиальные пластины могут быть переработаны в полноценные устройства
  • Набор методов тестирования ячеек, включая вольт-амперную и квантовую эффективность тестирование полных многопереходных ячеек
  • Программное обеспечение для моделирования вычислительной гидродинамики для понимания и улучшения роста систем, а также разработки реакторов роста следующего поколения.

Для процесса, который следует уравнению PV3 C, химия класса 11 CBSE

Подсказка: Учитывая, что количество молей равно одному молю, и данный газ является идеальным газом. Следовательно, мы можем использовать уравнение идеального газа, чтобы узнать проделанную работу. А давление меняется от одного атм до \ [2 \ sqrt 2 \] атм и при начальной температуре равно \ [300К \]. Проделанная работа — это количество энергии, необходимое для перемещения объекта, противоположного силе.3} \]
\ [3 \ sqrt {\ dfrac {1} {2}} = \ dfrac {{{V_2}}} {{{V_1}}} \]
Упростив уравнение,
\ [0.7937 = \ dfrac {{{V_2}}} {{{V_1}}} \]
Подставьте значение \ [\ dfrac {{{V_2}}} {{{V_1}}} \] в уравнение работы, выполненной в изотермический процесс,
\ [w = — 2.303nRT \ log \ dfrac {{{V_2}}} {{{V_1}}} \]
Где n равно единице, R — универсальная газовая постоянная, а T — \ [ 300К \]. Следовательно,
\ [w = — 2,303 \ times 1 \ times 8,314 \ times 300 \ times \ log 0,7937 \]
\ [w = 600K \]
Следовательно, вариант (C) верен. 3} = \] постоянно. В изотермическом процессе проделанная работа складывается из давления и объема. И здесь мы получаем работу равную \ [600K \].

Что означает PV3? Бесплатный словарь

На стадии II яичника выявлено четыре подстадии ооцитов, включая Og, Pv1, Pv2 и Pv3. Развитие ооцитов от I до II стадии яичника показало постоянство Og на обеих стадиях яичника, но Og имел низкую частоту на стадии II яичника. Поток в системе инициируется в конфигурации продувки (без потока через ампулу) путем открытия пневматический клапан PV2, при этом PV1 и PV3 закрыты (MV1 и MV2 открыты для всех измерений), установка MFC на желаемый расход и регулировка TV для получения желаемого давления в проточной ячейке, измеренного на CDG2.PV3. Использование электронных книг дает мне разумную цену 62,00. С учетом того, что различия между гаплотипами в каждом из этих 6 семейств были незначительными, соответствующие образцы были подвергнуты генотипированию с 4 дополнительными генетическими маркерами: 3 микросателлитных локуса MS10, MS16 и Pv3. 27, и полиморфный домен F3 PvMSP1.Em geral, para a AL2, который может быть визуализирован по линии аэрогерадорс в локальных точках зрения PV1, PV2 и PV3 (sentido leste, oposto ao canyon do rio Iapo) (Figuras [ 5а.sub.3], [5b.sub.3] e 6a [b.sub.1]) 3), com distancias entre o local de visada ate a linha de frente de aerogeradores do Complexo Eolico varando entre 1,5 км на 4, 5 км В зависимости от принятого сценария выполнения работ: по плану (формулы PV1, ED1, ES1), по тренду SPI (формулы PV2, ED2, ES2, ET1, ET2), по тренду SCI (CPI x SPI) (формулы PV3, ED3, ES3). MiR-141 может способствовать заражению EV, включая EV71, PV3 и CVB3, за счет нацеливания на 3′-UTR eIF4E. PV3: это электронное бронирование можно считать выгодной покупкой.Линия A — анализ тестером с участием шести линий (местные популяции, а именно PV1, PV2, PV3, PV4, PV5 и PV6) и трех тестеров (сорта, а именно, Sehirali 90, Akman 98 и Yunus 90) сухих бобов (Phaseolus vulgaris L .) был проведен для определения сочетаемости урожайности семян и связанных с ней признаков на сильно известковых почвах.

Добавить комментарий

Ваш адрес email не будет опубликован.
