Работа пускателя: Устройство и принцип работы магнитного пускателя | Полезные статьи

Содержание

Схема магнитного пускателя. Принцип работы

Для включения освещения применяются выключатели, для бытовых электроприборов — кнопки и переключатели. Это электрооборудование объединяет одно: они потребляют небольшую мощность. А также – не включаются дистанционно или устройствами автоматики. Эти задачи решаются с помощью магнитных пускателей.

Cхема магнитного пускателя. Устройство

Пускатель состоит из двух частей, расположенных в одном корпусе: электромагнита управления и контактной системы.

Электромагнит управления включает в себя катушку с магнитопроводом, включающим в себя подвижную и неподвижную части, удерживаемых в разомкнутом состоянии пружиной. При подаче напряжения на катушку подвижная часть магнитопровода притягивается к неподвижной. Подвижная часть механически связана с контактной системой.

В контактную систему входят подвижные и неподвижные группы контактов. При подаче напряжения на катушку пускателя магнитопровод притягивает подвижные контакты к неподвижным и силовые цепи замыкаются. При снятии напряжения с катушки под действием пружины подвижная часть магнитопровода вместе с контактами приводятся в исходное положение.

Устройство магнитного пускателя и его работа

К силовым контактам пускателя добавляется дополнительная контактная группа, предназначенная для использования в цепях управления. Контакты ее выполняются нормально разомкнутыми (обознаются номерами «13» и «14») или нормально замкнутыми («23» и «24»).

Маркировка контактов пускателя

Электрические характеристики магнитных пускателей

Номинальный ток пускателя – это ток, выдерживаемый силовыми контактами в течение продолжительного времени. У некоторых моделей устаревших пускателей для разных диапазонов токов меняются габаритные размеры или «величина».

Номинальное напряжение – напряжение питающей сети, которое выдерживает изоляция между силовыми контактами.

Напряжение катушки управления – рабочее напряжение, на котором работает катушка управления пускателя. Выпускаются пускатели с катушками, работающие от сети постоянного или переменного тока.

Управление пускателем не обязательно питается напряжением силовых цепей, в некоторых случаях схемы управления имеют независимое питание. Поэтому катушки управления выпускаются на широкий ассортимент напряжений.

Напряжения катушек управления пускателей
Переменный ток123648110220380
Постоянный ток123648110220

Реверсивный магнитный пускатель, кнопочная станция

Самое распространенное применение пускателей – управление электродвигателями. Изначально и название устройства образовано от слова «пуск». В схемах используются дополнительные контакты, встроенные в корпус: для подхвата команды от кнопки «Пуск». Нормально замкнутыми контактами кнопки «Стоп» цепь питания катушки разрывается, и пускатель отпадает.

Типовая схема управления пускателем

Выпускаются реверсивные блоки, имеющие в своем составе два обычных пускателя, соединенные электрически и механически. Механическая блокировка не позволяет им включиться одновременно. Электрические соединения обеспечивают реверс двух фаз при работе разных пускателей, а также исключение возможности подачи питания на обе катушки управления одновременно.

Внешний вид реверсивного магнитного пускателяСхема управления реверсивным магнитным пускателем

Для удобства монтажа пускатели выпускают в корпусах совместно с кнопками управления. Для подключения достаточно подсоединить к ним кабель питания и отходящий кабель.

Пускатель в корпусе с кнопками управления

В других случаях для управления работой используются кнопочные станции, коммутирующие цепь катушки управления и связанные с пускателем контрольным кабелем. Для обычных пускателей используются две кнопки, объединенные в одном корпусе – «Пуск» и «Стоп», для реверсивных – три: «Вперед», «Назад» и «Стоп». Кнопку «Стоп» для быстрого отключения в случае аварии или опасности выполняют грибовидной формы.

Виды кнопочных станций

В зависимости от назначения пускатели выполняют трех- или четырехполюсными. Но есть и аппараты, имеющие один или два полюса.

Производители дополняют линейку выпускаемых аппаратов аксессуарами, расширяющими их возможности. К ним относятся:

  • дополнительные контактные блоки, позволяющие подключать к схеме управления сигнальные лампы и формировать команды, зависящие от состояния пускателя, для работы других устройств;
  • блоки выдержки времени, задерживающие срабатывание или отключение пускателя;
  • наборы аксессуаров, превращающих два пускателя в сборку реверсивных;
  • контактные площадки, позволяющие подключить к пускателю кабели большего сечения.
Магнитный пускатель с тепловым реле

Для защиты электродвигателей от перегрузок совместно с пускателями применяются тепловые реле. Производители выпускают их под соответствующие модели аппаратов. Тепловое реле содержит контакт, размыкающийся при срабатывании и разрывающий цепь питания катушки пускателя. Для повторного включения контакт нужно вернуть в исходное положение нажатием кнопки на корпусе. Для защиты от коротких замыканий перед пускателем устанавливается автоматический выключатель, отстроенный от пусковых токов электродвигателя.

Оцените качество статьи:

Принцип работы магнитного пускателя и его техничекие характеристики

Освещение в доме мы включаем обыкновенным выключателем, при этом через него проходит ток небольшой величины. Для включения мощных нагрузок однофазных на 220 Вольт и 3 фазных на 380 Вольт используются специальные коммутирующие электротехнические аппараты— магнитные пускатели. Они позволяют дистанционно при помощи кнопок (можно сделать и от обычного выключателя) включать-выключать мощные нагрузки, например освещение целой улицы или мощный электродвигатель.

В квартирах пускатели не используются, за то довольно часто применяются на производстве, в гаражах на даче для запуска, защиты и реверсирования асинхронных электрических двигателей. Да же из названия понятно, что главное его предназначение заключается в запуске электродвигателей. А кроме того вместе с тепловым реле, магнитный пускатель защищает мотор от ошибочных включений и повреждений в аварийных ситуациях: возникновении перегрузок, нарушении изоляции обмоток, пропадании одной фазы и т. п.

Часто пускатели устанавливаются для включения и выключения не только двигателей, но и других много киловаттных нагрузок- уличное освещение, обогреватели и т. п.

После пропадания электричества он сам отключится и включится только после повторного нажатия кнопки «Пуск». Но если использовать для дома простейшую схему управления при помощи обычного выключателя, тогда во включенном его положении всегда будет срабатывать пускатель. Он работает по принципу реле, только в отличие от него управляет мощными нагрузками до 63 Киловатт, при больших используется контактор. Для автоматизации управления, например уличным освещением можно к контактам катушки подключить управляющие таймеры, датчики движения или освещения.

Устройство и принцип работы магнитного пускателя

Основой является электромагнитная система, состоящая из катушки, неподвижной части сердечника и подвижной- якоря, который крепится к изоляционной траверсе с подвижными контактами. К неподвижным контактам при помощи болтовых соединений подключаются с одной стороны провода от электросети, а с другой- к нагрузке.

Для осуществления защиты от ошибочных включений устанавливаются по бокам или сверху над основными- блок контакты, которые например в реверсивной схеме с двумя пускателями при включении одного пускателя, блокируют включение второго. Если включится сразу два, то возникнет межфазное короткое замыкание, потому что изменение направления вращения асинхронного двигателя достигается благодаря замене местами 2 фаз. То есть со стороны подключения электродвигателя между пускателями делаются перемычки с чередованием на одном из них 2 фаз. Так же одна пара блок контактов необходима для удержания во включенном состоянии пускателя после отпускания кнопки «Пуск». Подробно схему подключения Мы рассмотрим в следующей статье.

Принцип работы пускателя довольно прост. Для включения необходимо подать рабочее напряжение на катушку. Она при включении потребляет по цепи управления очень маленький ток, их мощность находится в пределах от 10 до 80 Ватт, в зависимости от величины.

При включении катушка намагничивает сердечник и происходит втягивание якоря, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается и электрический ток начинает протекать через подключенную нагрузку.

Для отключения необходимо обесточить катушку, и возвратная пружина возвращает якорь на место- блок и главные контакты размыкаются.

Между пускателем и 3 фазным асинхронным двигателем устанавливается тепловое реле, которое защищает его то токов перегрузки во внештатных ситуациях.

Внимание, тепловое реле не защищает от коротких замыканий, поэтому требуется установка перед пускателем необходимой величины автоматического выключателя.

Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя. Схема подключения будет рассмотрена в следующей статье.

Технические характеристики магнитных пускателей.

Основные технические характеристики можно узнать из условного обозначения, состоящего чаще всего из трех букв и четырех цифр . Например, ПМЛ-Х Х Х Х:

      1. Первые две буквы обозначают- пускатель магнитный.
      2. Третья буква указывает на серию или тип пускателя. Бывают ПМЛ, ПМЕ, ПМУ, ПМА…
      3. Первая после букв цифра указывает на величину пускателя по номинальному току:
        Величина, первая цифра 1 2 3 4 5 6 7
        Номинальный ток 10 или 16 А 25 А 40 А 63 или 80 А 125 А 160 А 250 А
      4. Вторая цифра — наличие тепловой защиты и характеристику работы электродвигателя.
        1 2 3 4 5
        Реверсивный  —  — да да да
        С тепловым реле да да  да
        Электрическая блокировка  — есть есть
        Механическая блокировка  есть есть
      5. Третья цифра указывает на наличие кнопок и степень защиты.
        0 1 2 3 4
        В корпусе да да да да
        С кнопками «пуск» и «стоп» да да
        Класс защищенности IP00 IP54 IP54 IP54 IP40
        Сигнальные лампы  — есть

        IP54- брызго- и пылезащитный корпус, IP40- только пылезащитный корпус.

      6. Четвертая цифра — количество контактов вспомогательной цепи.
        0 1 2 3 4
        Количество замкнутых контактов 1 2 3 3  5
        Количество разомкнутых контактов 1 2 3 1 1

При покупке обращайте и на другие параметры:

  • Самый важный параметр- это рабочее напряжение катушки оно может быть как переменным 24, 36, 42, 110, 220 ил 380 Вольт, так и постоянным. Для домашнего хозяйства берите с катушкой на переменное напряжение величиной 380 Вольт для подключения 3 фазных электромоторов, и на 220 В- для подключения других нагрузок. Будьте внимательны всегда проверяйте величину напряжения только на корпусе самой катушки, а не пускателя.
  • Не менее важно обратить на тип крепления— под болты или на Din рейку.
  • Класс износостойкости обозначается буквами «А» (3 мл. рабочих циклов), «Б» (1.5 мл. циклов) и «В» (300 тыс. циклов).
  • Рабочее напряжение коммутации главных контактов- 380 или 660 Вольт.
  • Ток теплового реле. Должен соответствовать мощности электрического двигателя. Для других устройств нет необходимости в установке теплового реле.

Предлагаю  в сводной таблице ознакомиться с основными  характеристиками самых распространенных пускателей серии ПМЛ.

Есть еще целый ряд не существенных параметров- потребляемый ток катушки, максимальный ток вспомогательных контактов. На них не стоит обращать внимание при покупке.

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Магнитные пускатели. Виды и устройство. Работа и применение

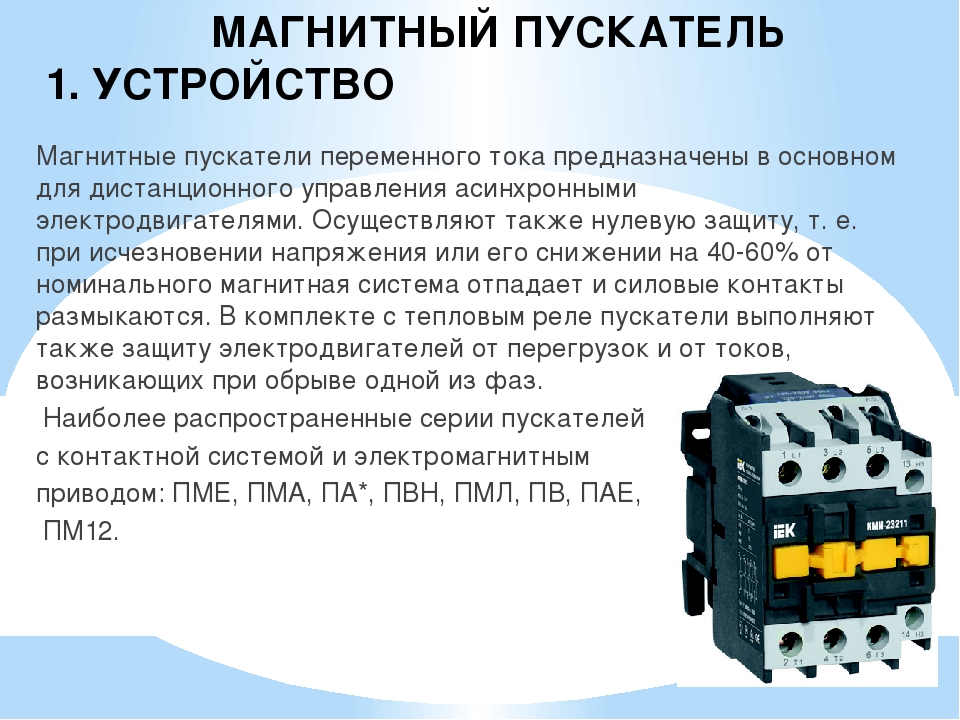

Во время зарождения электротехники включение 3-фазных электродвигателей производилось с помощью обычных рубильников вручную. Рубильники не создавали безопасных условий, требовалось пульт управления соединять силовыми линиями. В течение дальнейшего прогресса развития процессов коммутации ученые изобрели такие устройства, как магнитные пускатели, которые не имели тех недостатков рубильника. Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.

Конструкция пускателя простая, так же, как и его принцип работы. Пускатель состоит из контактов двух видов: неподвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.

Разновидности

Магнитные пускатели предназначены в основном для управления работой 3-фазных электромоторов на дистанционном уровне. Основные операции, проводимые с помощью магнитных пускателей – это запуск, отключение или реверс.

Вспомогательной функцией пускателя вместе с тепловым реле является защита электродвигателя от излишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на основе полупроводниковых элементов. По схемам подключения нагрузки бывают реверсивными и нереверсивными.

По типу расположения магнитные пускатели классифицируются:
  • Открытого типа. Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.
  • Защищенного исполнения. Монтируются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
  • Влагонепроницаемого исполнения. Монтируются внутри зданий, снаружи под оборудованными навесами от воды и солнца.
Вспомогательная классификация:
  • Блок с кнопками на корпусе пускателя. Пускатели без реверса имеют две кнопки: Пуск и Стоп, устройства с реверсом оснащены тремя кнопками, две из них те же, что и в прошлом виде, добавлена кнопка Пуска назад. Некоторые исполнения устройств предусматривают лампу, сигнализирующую включение.
  • Устройства со вспомогательными контактами сигналов и блокировок. Применяются в различных сочетаниях, как замыкающие или разъединяющие. Контакты бывают встроенными, либо выполнены на отдельной подставке. Иногда вспомогательные контакты применяются в общем составе схемы пускателя. В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.
  • Значение напряжения и тока силовой обмотки.
  • Тепловое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых пределах от номинального значения тока.

Некоторые магнитные пускатели комплектуются ограничителями напряжения и другими блокировками.

Конструктивные особенности

Все устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине расположены двигающиеся контакты вместе с камерой гашения дуги. Там же расположена и подвижная часть магнита. Она действует на силовые контакты.

Катушка находится в нижней части вместе с возвратной пружиной. Свойством пружины возврата является возвращение верхней половины в исходное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.

В устройство двух половин электромагнита включены пластины Ш-образной формы. Они изготовлены из электромагнитной стали. Для катушки используется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке образуется магнитное поле. Две половины пытаются соединиться, образуется замкнутый контур. При отключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.

Принцип действия

Название устройства говорит о его способе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.

1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты

Общее устройство состоит из основной части и якоря, который двигается по направляющим. Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и неподвижных контактов.

Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в двух местах, для выключения напряжения. Также мостик служит для качественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Надавливают на якорь и чувствуют усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты возвращаются назад.

В работе подобное управление не требуется, оно нужно для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое возникает в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает хорошую проводимость тока.

Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит обратный процесс. Рабочее включенное положение якоря влияет на функционирование устройства. В таком положении должно быть качественное соединение контактов. При малейшем ослаблении пружин контакты начинают подгорать, нагреваться, происходит отгорание концов проводов.

Установка и подключение

Для возможности качественной эксплуатации пускателей, их установку проводят на ровной неподвижной поверхности, вертикально. Устройства с тепловым реле нужно ставить так, чтобы не было разницы температуры с внешней средой.

Монтаж с нарушением приводит к ложным срабатываниям. Поэтому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.

Корпус теплового реле может нагреться от других устройств. Это отрицательно действует на правильность работы пускателя. Поэтому не рекомендуется размещать пускатели рядом с горячим оборудованием.

При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает возникнуть перекосу пружинных шайб в зажиме. При подключении двух проводов с одним сечением, их располагают по двум противоположным сторонам от винта.

Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы алюминиевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать запрещается. Перед запуском магнитные пускатели осматривают снаружи и контролируют исправность частей. От руки двигающиеся части должны легко перемещаться. Схема соединения сверяется.

Техническое обслуживание

Для качественного ухода за пускателем нужно знать возможные признаки поломок устройства. Обычно это высокая температура корпуса, сильное гудение.

Высокая температура устройства чаще всего связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещин, нагара, повреждений, оплавления. В таких случаях необходима замена катушки. Чрезмерный нагрев происходит из-за увеличения напряжения питания выше номинала, при перегрузке, плохое качество контактов, их сильном износе. Сильное гудение пускателя может возникнуть по нескольким причинам. Чаще всего нужно проверить плотность прилегания якоря. Неплотность может возникнуть из-за загрязнения поверхности. Еще одной причиной может стать недостаточное напряжение сети, снижение его более 15 процентов, а также заедание подвижных элементов.

Для предотвращения таких поломок нужен постоянный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать внутрь грязи, влаги и пыли. Необходимо регулярно контролировать плотность прилегания и качество контактов. Составляют перечень работ по техническому уходу и ремонту электромонтерами-ремонтниками.

Программа обслуживания
  • Внешний осмотр на повреждения, сколы корпуса, удаление грязи. Сколы и повреждения появляются от длительной вибрации, неправильного монтажа, дефектами. Если корпус поврежден настолько, что это препятствует его закреплению на поверхности, то корпус подлежит замене. Особое внимание уделяется контролю наличия всех пружинок и контактов.
  • Ревизия механических деталей. Контролю подвергается пружина для разрыва контактов. Она не должна быть мягкой и слишком сжатой. При проверке хода якоря не допускаются заклинивания. Контроль хода проводится от руки.
  • Чистка контактов – это мероприятие не должно проводиться, если магнитный пускатель исправен. Слой с хорошей проводимостью на контактах очень малой толщины. При каждой чистке надфилем контакты скоро сточатся. Чистка допускается лишь при возникновении нагара. При замыкании контактов должно быть плотное прилегание, без наклонов, смещений. Иначе нужна регулировка.
  • Если в корпусе пускателя есть детали из металла, то нужно проверить отсутствие соединения их с силовыми контактами. Необходимо также прозвонить все силовые контакты между собой на отсутствие замыканий. Для этого пользуются тестером. Сопротивление изоляции не должно быть менее 0,5 Мом.
Похожие темы:

Магнитный пускатель принцип действия , устройство, определение

Автор Alexey На чтение 6 мин. Просмотров 757 Опубликовано Обновлено

Ручные рубильники, которые использовались для коммутации трёхфазных электродвигателей на заре электротехники, отличаются низкой электробезопасностью и требуют прокладки силовых линий непосредственно к пульту управления.

Поэтому был изобретён магнитный пускатель, лишённый вышеописанных недостатков, позволяющий осуществлять включение нагрузки дистанционно, дающий возможность воплощать автоматическое управление работой мощного оборудования.

Часто в литературе и в каталогах применяют название «электромагнитный пускатель», или его сокращённый аналог: «эл. пускатель».

Предназначение устройства

Функцией магнитного пускателя является дистанционный запуск, поддержание работы, остановка (иногда принудительная) и реверс электродвигателей с короткозамкнутым ротором.

Существует некая двузначность в трактовке разницы между контактором и пускателем – очень часто в среде электриков эти два понятия являются идентичными и взаимозаменяемыми ввиду того, что выполняют одну и ту же функцию – коммутацию силовых цепей.

контактная группа пускателя

Не вдаваясь в технические подробности, стоит заметить, что контактор, коммутирующий постоянные или переменные токи с различным количеством фаз, является составной частью различного управляющего оборудования, тогда как магнитный пускатель – это законченное устройство, предназначенное для ручного и полуавтоматического управления трёхфазными электродвигателями.

Конструктивно магнитный пускатель состоит из контактора, кнопок управления, теплового реле, защитного пыле и влагозащищённого корпуса, систем индикации. Часто в комплектацию магнитного пускателя входит дополнительная контактная приставка.

Пускатели разделяются на различные величины по току

И пример обозначения ПМЛ каждой цифры :

Путаница в названиях

Несмотря на однозначное определение, данное в ГОСТ, на рынке и в каталогах можно встретить множество контакторов, обозначаемых производителями и менеджерами как магнитные пускатели.

контактор его же называют пускателем

Также в сети есть множество поисковых запросов типа «магнитные пускатели ПМЛ, ПМЕ, ПМА, ПМ12» и т. д., фактически являющиеся коммутационными аппаратами (контакторами), для работы которых требуется подключение как минимум кнопочного поста.

кнопки на пускатель

Например, ПМЛ 1100 не выглядит законченным устройством, но его серия, первые две буквы которой часто расшифровывают как «пускатель магнитный» означает, что данное коммутационное устройство можно использовать при компоновке эл. пускателя.

Исходя из этого, заказывая подобные устройства в сети интернет, следует внимательно изучать технические характеристики приобретаемого изделия, для уверенности в том, что в его комплектацию входит кнопочный пост управления, тепловое реле и корпус, чтобы не пришлось их приобретать дополнительно, получив в посылке один лишь контактор, являющийся главной составляющей электромагнитного пускателя.

Принцип действия и внутреннее устройство контактора

Благодаря знаниям из школьного курса физики на интуитивном уровне можно понять, как работает эл. пускатель, исходя из его названия.

Благодаря небольшому току, и зачастую неопасному для человека напряжению, в катушке создается магнитное поле, притягивающее сердечник с подвижными контактами, замыкающими силовую цепь, тем самым запуская двигатель.

Характерной отличительной чертой, отличающей контактор эл. пускателя от электромагнитного реле является то, что электрическая цепь разрывается одновременно в двух местах при помощи контактного мостика.

клеммы схематично магнитного пускателя

В реальности, изделия серий ПМЛ, ПМЕ состоят из двух блоков.

В нижней части, являющейся основанием, находится электромагнитная катушка с клеммами подключения, одетая на Ш-образный сердечник, и съёмная возвратная пружина.

Короткозамкнутые кольца на неподвижном сердечнике усиливают магнитный поток и предотвращают дребезг якоря. Силиконовая подкладка смягчает ударные воздействия на корпус пускателя.

В верхней части, именуемой также контактным блоком, имеются неподвижные контакты и подвижный магнитный якорь с жёстко прикреплёнными к нему подпружиненными контактными пластинами.

Принцип работы пускателя

Включение контактора осуществляется подачей с помощью кнопки «Пуск» напряжения на катушку, после чего происходит одновременное замыкание, как силовых контактных мостиков, так и дополнительного контакта, шунтирующего кнопку «Пуск» (подключаемого к ней параллельно).

Такое подключение с использованием дополнительного контакта, через который удерживающее напряжение подается на катушку, на сленге электриков называется «самоподхватом», позволяющим отпустить кнопку запуска.

Выключение контактора происходит при разрыве с помощью кнопки «Стоп» цепи управляющей катушки – магнитное поле исчезает и подвижный якорь возвращается в исходное состояние благодаря воздействию пружин.

Схема подключения и маркировка корпуса

подключение контактора на 22о в

Ниже, для наглядности приведена схема подключения контактора с катушкой, рассчитанной для работы от напряжения 220В.

Если применяется катушка, рассчитанная на напряжение 380В, то нулевой провод в таком магнитном пускателе не требуется – в этом случае вывод А1 подключается вместо ноля на входе питания к одной из двух фаз, незадействованных для подключения дополнительного контакта.

Наглядная схема подключения магнитного пускателя

Данный дополнительный контактный мостик обозначают буквами «NO», что означает нормально открытый (разомкнутый) контакт. На корпусе контактора всегда указывается схема устройства и маркировка контактов.

Предназначение данных клемм становится понятным исходя из рисунка ниже:

Также на корпусе контактора указывают величину пускателя, рабочие напряжения, коммутируемые токи, иногда мощность подключаемой нагрузки. Кроме этого, должен указываться завод – изготовитель и соответствие нормативным документам, типа ГОСТ, ТУ.

Обозначения характеристик на контакторе

Дополнительные устройства

Как уже говорилось выше, магнитный пускатель, помимо контактора, также комплектуется тепловым реле, включаемым последовательно в фазные цепи нагрузки.

Предназначением данного устройства является отключение контактора при длительных перегрузках, которое происходит при нагревании биметаллических пластин токами, превышающими допустимые параметры.

тепловые реле

При этом обеспечивается непродолжительное многократное превышение номинального тока при запуске, принудительной остановке или реверсе двигателя. Поскольку тепловые реле имеют регулировку времени отключения, данные устройства нельзя использовать для защиты от короткого замыкания.

Для подключения систем контроля и индикации, к контактору механическим способом присоединяют контактные приставки, размножающие контакты.

Для установки данной приставки на корпусе контактора, также как и на его подвижной части должны присутствовать крепления типа «ласточкин хвост«, в пазы которой вставляется данное дополнение.

Реверс электродвигателя

Для переключения направления вращения вала электрического двигателя с короткозамкнутым ротором необходимо изменить последовательность фаз. Поскольку при применении одного контактора невозможно осуществить подобное переключение (нереверсивный режим), то нужно использовать два контактора.

подключение двух магнитных пускателей для реверса двигателя

При этом обеспечивается возможность включения только одного контактора, исключающая срабатывание другого, что предотвращает междуфазное короткое замыкание.

реверсивный пускатель с кнопками включения

Для данной блокировки у контакторов должны присутствовать нормально замкнутые дополнительные контакты, через которые подключаются катушки управления смежных коммутаторов.

Магнитные пускатели с катушками управления

При включении одного устройства данный контакт окажется разомкнутым, поэтому, чтобы задействовать реверсивный контактор, сначала нужно нажать кнопку «Стоп», для возвращения нормально замкнутого контактного мостика в исходное состояние.

Если такой тип контактов отсутствует в контакторе, то собрать реверсивный магнитный пускатель можно применяя контактную приставку.

Реверсивный магнитный пускатель — особенности подключения и принцип работы

В современном мире всё более популярным становится использование разнообразного дополнительного оборудования обеспечивающего дистанционное управление самыми разными аппаратами. Среди них весьма востребован реверсивный магнитный пускатель, который осуществляет удаленное управление трехфазными асинхронными электродвигателями, при этом есть возможность произвести как их пуск, так и торможение. Кроме того при помощи реверсивного магнитного пускателя доступно управление любым потребителем питания (освещением, охлаждением, обогревом и т.д.).


Конструктивно реверсивный магнитный пускатель состоит из следующих элементов:


1. Контактор.
2. Тепловое реле.
3. Кожух.
4. Инструменты управления.



Принцип работы реверсивного магнитного пускателя



Подключение реверсивного магнитного пускателя и его работа происходит следующим образом. После осуществления команды «пуск» на панели управления устройства электрическая цепь замыкается, вследствие чего ток подаётся на катушку. В это время механическая блокирующая система срабатывает, подобным образом блокируются незадействованные контакты. Так как контакты кнопки тоже оказываются заблокированными, подобное действие позволяет не удерживать кнопку, а спокойно отпустить её. Вторая кнопка реверсивного магнитного пускателя, параллельно с запуском устройства, размыкает цепь, таким образом, её активация не даст никакого результата.





Для осуществления реверса необходимо активировать кнопку «стоп», нажатие которой обесточит обе катушки реверсивного магнитного пускателя, тем самым остановив функциональные операции оборудования. При таком действии все блокирующие устройства займут изначальное положение. Подобная последовательность позволяет активировать реверсивный магнитный пускатель вновь, без каких либо дополнительных действий. При выборе команды «пуск» произойдут вышеописанные действия, однако при этом будет использована вторая катушка, а первая окажется заблокированной.


Наиболее совершенный и безопасный реверсивный магнитный пускатель оснащен дополнительными блокировочными системными механизмами. Размещаются данные приспособления для блокирования рабочего момента, как правило, внутри кожуха (непосредственно под панелью управления) и предназначены для того чтобы не допустить срабатывания сразу обеих катушек. Согласно схеме реверсивного магнитного пускателя, если он снабжен электрической блокирующей системой, то использование механических блокировок вовсе необязательно.





Осуществление реверса происходит через полную остановку двигателя. Другими словами, при срабатывании реверсивного магнитного пускателя двигатель замедляется, после чего следует полная остановка, а затем осуществляется вращение в другую сторону. Однако при этом необходимо совпадение мощностей двигателя и реверсивного магнитного пускателя. Только при осуществлении данного процесса, реверс будет осуществлён правильно.







Если же остановка и реверс двигателя производится противовключением, то мощность оборудования должна быть значительно ниже максимально допустимой мощности реверсивного магнитного пускателя. Наиболее часто двигатель уступает по мощности пускателю в 1,5-2 раза. Во многом разница мощностей зависит от качества контактов магнитного пускателя, а точнее их износостойкости при работе в данных условиях.


Данный режим должен проходить без применения механических систем блокировки. Однако безопасность работы реверсивного магнитного пускателя в обязательном порядке должна обеспечиваться применением электрических систем блокировки. В целом же реверсивные магнитные пускатели являются технологичным и безопасным методом удалённого управления асинхронными электродвигателями.

Изучение реверсивного магнитного пускателя (Лабораторная работа)

Изучение реверсивного магнитного пускателя

Цель работы: Научиться собирать схему управления двигателя при помощи реверсивного магнитного пускателя, исследовать работу схемы управления асинхронного двигателя.

4.1 Ход работы:

4.1.1. Познакомились со схемой управления.

4.1.2. Записали технические данные электрической машины и аппаратов управления в таблицу 4.1.

Таблица 4.1 – Технические данные схемы

Обозна-чение

Наименование

Тип

Кол-во

Примечание

FU

Предохранитель

ПРС-2П

3

G

Источник питания постоянного тока

Полупроводниковый мост

1

КМ1…КМ2

Магнитный пускатель

ПМЛ

2

КК

Электротепловое реле

РТЛ

1

М1

Электродвигатель

1

f=50 Гц; РН=1,1кВт; N=2790 об/мин.; =77,5%; cosφ=0,87

КТ

Реле времени

РВ-4

1

f=50 Гц; Uпит.=110В

QF

Выключатель автоматический

АЕ-2033

1

SB1

Выключатель кнопочный

КЕ-181

1

Толкатель красного цвета

SB2… SB3

Выключатель кнопочный

KF-031

2

Толкатель чёрного цвета

TV

Понижающий трансформатор

ОСМ-1

1

380/110

4.1.3. Исследовали работу схемы управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

4.1.3.1. Принцип работы схемы. В схеме управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя, статор двигателя подключается в сеть переменного тока с помощью магнитных пускателей КМ1 и КМ2. Двигатель включается в сеть нажатием кнопки SB2 ″Вперёд″, либо нажатием кнопки SB3 ″Назад″.

4.1.3.2. Рассмотрим принцип включения двигателя ″Вперёд″. При нажатии кнопки SB2 ″Вперёд″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ1. А другой контакт кнопки SB2, размыкает цепь магнитного пускателя КМ2, чтобы при одновременном нажатии кнопок SB2 и SB3 не замкнуть между собой приходящие фазы. Одновременно с замыканием главных контактов КМ1, включается его замыкающий блок-контакт, который шунтирует кнопку SB2, и размыкается блок-контакт в цепи катушки КМ2. Двигатель закрутится ″Вперёд″. Торможение осуществляется нажатием кнопки SB1, КМ1 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ1 замыкается.

4.1.3.3. Рассмотрим принцип включения двигателя ″Назад″. При нажатии кнопки SB3 ″Назад″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ2. А другой контакт кнопки SB3, размыкает цепь магнитного пускателя КМ1. Одновременно с замыканием главных контактов КМ2, включается его замыкающий блок-контакт, который шунтирует кнопку SB3, и размыкается блок-контакт в цепи катушки КМ1. Двигатель будет крутиться ″Назад″. Торможение осуществляется нажатием кнопки SB1, КМ2 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ2 замыкается.

4.1.3.4. Торможение противовключением происходит если при вращении двигателя ″Вперёд″, нажать кнопку SB3 ″Назад″, то вращающее поле статора изменит направление вращения в обратное. При этом ротор асинхронной машины под действием сил инерции будет продолжать вращение в прежнем направлении, то есть ротор и статор будут вращаться в противоположных направлениях. В этом случае электромагнитный момент асинхронного двигателя, направленный в сторону вращения поля ротора, будет оказывать на ротор тормозящее действие. Но как только двигатель остановится, (через какие-то доли секунд) он сразу же начнёт вращаться в противоположном направлении.


Рисунок 4.1 – Схема управления асинхронным двигателем с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

Вывод: Изучили принципиальные схемы и схемы управления асинхронным двигателем с короткозамкнутым ротором с динамическим торможением (с помощью реле времени) и при помощи реверсивного магнитного пускателя пуск «Вперёд″ и ″Назад″, и торможение противовключением.

Как работает система запуска

Стартер с предварительным включением

Шестерня приводится в движение соленоидом; есть начальный период, когда двигатель медленно вращается, чтобы обеспечить зацепление, поэтому вся операция более щадящая и вызывает меньший износ зубьев.

Сделать двигатель начать его надо крутить на какой-то скорости, чтоб хреново топливо и воздух в цилиндры , и сжимает его.

Мощный электростартер мотор делает поворот.Его вал несет небольшую шестерню ( механизм колеса), которая входит в зацепление с большим зубчатым венцом вокруг обода двигатель маховик .

В варианте с передним расположением двигателя стартер установлен низко рядом с задней частью двигателя.

Стартеру нужна тяжелая электрическая Текущий , который он протягивает через толстые провода от аккумулятор . Нет обычного ручного управления выключатель может включить его: для работы с большим током нужен большой переключатель.

Выключатель должен включаться и выключаться очень быстро, чтобы избежать опасного, опасного искрения.Так что соленоид используется — устройство, в котором небольшой переключатель включает электромагнит завершить схема .

Стартер цепи

Все компоненты заземлены на металлический кузов автомобиля. Для передачи тока к каждому компоненту нужен только один провод.

Выключатель стартера обычно срабатывает зажигание ключ. Поверните ключ за пределы положения «зажигание включено», чтобы подать ток на соленоид.

выключатель зажигания имеет возвратная пружина , так что как только вы отпускаете ключ, он пружинит и выключает стартер.

Когда переключатель подает ток на соленоид, электромагнит притягивает железный стержень.

Движение штока замыкает два тяжелых контакта, замыкая цепь от аккумулятор к стартеру.

Шток также имеет возвратную пружину — когда ключ зажигания перестает подавать ток на соленоид, контакты размыкаются и пусковой двигатель останавливается.

Возвратные пружины необходимы, потому что стартер не должен вращаться больше, чем необходимо для запуска двигателя.Частично причина в том, что стартер потребляет много электроэнергии, которая быстро разряжает аккумулятор.

Кроме того, если двигатель запускается, а стартер остается включенным, двигатель будет вращать стартер так быстро, что это может быть серьезно повреждено.

Сам стартер имеет устройство, называемое шестерней Bendix, которое взаимодействует своей шестерней с зубчатым венцом на маховике только тогда, когда стартер вращает двигатель. Он отключается, как только двигатель набирает обороты, и это можно сделать двумя способами: инерция система и система с предварительным включением.

Инерционный стартер полагается на инерцию шестерни, то есть ее сопротивление вращению.

Система инерции

Стартер инерционного типа: это «внутренний» стартер, в котором шестерня Bendix отбрасывает шестерню в сторону двигателя; есть и «внешние», в которых он движется в другую сторону.

Шестерня не прикреплена жестко к валу двигателя — она ​​навинчивается на него, как свободно вращающаяся гайка на болте с очень крупной резьбой.

Представьте, что вы внезапно закручиваете болт: инерция гайки не дает ей сразу повернуться, поэтому она смещается по резьбе болта.

При вращении инерционного стартера шестерня движется по резьбе вала двигателя и входит в зацепление с зубчатым венцом маховика.

Затем он достигает остановки в конце резьбы, начинает вращаться вместе с валом и, таким образом, вращает двигатель.

Инерция тяжелого поршневого узла предотвращает его немедленное вращение при вращении вала двигателя, поэтому он скользит по резьбе и входит в зацепление; при запуске двигателя шестерня вращается быстрее, чем вал, поэтому она выходит из зацепления.

При запуске двигателя шестерня вращается быстрее, чем вал собственного стартера. Вращающееся действие закручивает шестерню обратно по ее резьбе и выходит из зацепления.

Шестерня возвращается в исходное положение с такой силой, что на валу должна быть сильная пружина, чтобы смягчить ее удар.

Резкое включение и выключение инерционного стартера может вызвать сильный износ зубьев шестерни. Чтобы решить эту проблему, был введен стартер с предварительным включением, который имеет соленоид, установленный на двигателе.

Автомобильная стартерная система — это еще не все: соленоид не только включает двигатель, но и перемещает шестерню по валу, чтобы зацепить ее.

Вал прямой шлицы вместо резьбы Бендикс, чтобы шестерня всегда вращалась вместе с ней.

Шестерня входит в контакт с зубчатым венцом маховика с помощью скользящей вилки. Вилка приводится в движение соленоидом, который имеет два набора контактов, замыкающихся один за другим.

Первый контакт подает слабый ток на двигатель, поэтому он вращается медленно — ровно настолько, чтобы зубья шестерни зацепились.Затем замыкаются вторые контакты, запитывая двигатель большим током, который вращает двигатель.

как это работает, проблемы, тестирование

Обновлено: 9 июля 2021 г.

Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. Рисунок). В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2.Посмотрите, как работает стартер внутри ниже.

Стартер питается от основной 12-вольтовой аккумуляторной батареи автомобиля. Чтобы запустить двигатель, стартеру требуется большой электрический ток, а это значит, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, фары в машине могут работать, но мощности (тока) недостаточно для включения стартера.

Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит.Стартер не запускается, хотя на клемме управления стартером подано напряжение 12 В.

Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкой пластины или маховика.

Соленоид стартера

Соленоид стартера. Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, который питает сам стартер (см. Схему ниже. ).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.

Аккумуляторные кабели

Упрощенная схема системы пуска. Как мы уже упоминали, для запуска двигателя стартеру требуется очень большой электрический ток.Поэтому подключается к аккумулятору толстыми (большого сечения) кабелями (см. Схему). Отрицательный (заземляющий) кабель соединяет отрицательный полюс «» аккумуляторной батареи с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительный вывод аккумуляторной батареи « + » с соленоидом стартера. Часто из-за плохого соединения одного из кабелей аккумуляторной батареи стартер не работает.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумулятора проходит через цепь управления стартером и активирует соленоид стартера.Электромагнит стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик прикреплен к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным запуском система отключает стартер, как только двигатель запускается.

Защитный выключатель нейтрали

Переключатель диапазонов АКПП.По соображениям безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в парковочном или нейтральном положении. В автомобиле с механической коробкой передач запуск двигателя enigne возможен только при нажатой педали сцепления. В автомобилях с механической коробкой передач выключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «Нейтраль».

Работа переключателя диапазонов трансмиссии состоит в том, чтобы сообщить бортовому компьютеру (PCM), на какой передаче работает трансмиссия.

Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает. . Самая распространенная проблема — когда вы переключаете коробку передач в положение «Парковка», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать.
Симптомом этой проблемы является то, что автомобиль заводится в нейтральном режиме, но не заводится в режиме «Парковка». Подробнее: Почему машина не заводится в парке, а заводится на нейтрали?

Проблемы с системой запуска

Проблемы с системой запуска являются обычным явлением, и не все они вызваны неисправным стартером. Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в не с системой запуска.Читать дальше Двигатель заводится, но не заводится. Вот несколько распространенных проблем с системой запуска: Коррозионная клемма аккумуляторной батареи Хорошее соединение Батарея очень часто выходит из строя. Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор. Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если аккумулятор разряжен, у стартера не хватит мощности, чтобы запустить двигатель.

Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный щелчок или повторяющийся щелчок, либо стартер может медленно перевернуться и остановиться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно. Часто клеммы аккумулятора или соединение заземляющего кабеля корродируют, вызывая проблемы со стартером (см. Фото выше).

Коррозионная клемма управления соленоидом стартера Иногда клемма управления стартером корродирует (на фото) или провод управления стартером отсоединяется от клеммы, что приводит к неработоспособности стартера.Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и запуска двигателя в Mazda 3. Мы заметили это только после отсоединения разъема провода управления. Очистка терминала и замена разъема решили проблему.

Другая деталь, которая часто выходит из строя, — это сам стартер. Иногда угольные щетки или некоторые другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix.Даже при хорошем аккумуляторе стартер щелкал, но не переворачивался.

Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно обходится дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-либо причине не сцепляется должным образом с маховиком двигателя. Это может вызвать очень громкий скрежет металла или визг при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.

Замок зажигания тоже часто выходит из строя. Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», электрический ток не проходит через цепь управления стартером, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.

Защитный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится в «Нейтральном» режиме, но не заводится в «Парковке», сначала следует проверить нейтральный предохранительный выключатель.

Как тестируется пусковая система

Техник проверяет уровень заряда аккумулятора с тестером батареи Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Одним из симптомов разряда батареи является тусклое освещение приборной панели при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером. Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START.Если нет напряжения, проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера есть напряжение аккумулятора, когда ключ находится в положении START, сам стартер может быть неисправен. Клемма управления соленоидом стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри.Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения. На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку «Пуск», обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь).В то же время плунжер толкает шестерню стартера вперед через рычаг. Затем шестерня входит в зацепление с зубчатым венцом гибкого диска и переворачивает его. Гибкая пластина прикреплена к коленчатому валу двигателя.

Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоида, изношенными щетками и коммутатором, а также изношенными втулками якоря. Признак изношенных контактов соленоида — это когда соленоид щелкает, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума.Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и шумно. Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок. Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, которые включают часто изнашиваемые детали, продаются через Интернет.

Как работают стартеры

Стартер — принцип работы

Когда вы поворачиваете ключ в замке зажигания вашего автомобиля, двигатель заводится, а затем заводится.Однако заставить его заводиться на самом деле гораздо сложнее, чем вы думаете. Для этого требуется приток воздуха в двигатель, чего можно добиться только путем создания всасывания (двигатель делает это при переворачивании). Если ваш двигатель не вращается, значит, нет воздуха. Отсутствие воздуха означает, что топливо не может гореть. Стартер отвечает за то, чтобы двигатель переворачивался во время зажигания, а также за все остальное. Когда вы включаете зажигание, стартер включается и вращает двигатель, позволяя ему всасывать воздух.На двигателе на конце коленчатого вала установлен маховик с зубчатым венцом, прикрепленным по краю. На стартере шестерня рассчитана на то, чтобы она входила в пазы зубчатого венца. Когда вы поворачиваете ключ зажигания, электромагнит внутри корпуса зацепляется и выталкивает шток, к которому прикреплена шестерня. Шестерня встречается с маховиком, и стартер вращается. Это раскручивает двигатель, всасывая воздух (а также топливо). Когда двигатель проворачивается, стартер выключается, и электромагнит останавливается.Шток снова втягивается в стартер, выводя шестерню из контакта с маховиком и предотвращая возможное повреждение.

Компоненты стартера и их функции:

Арматура

Якорь представляет собой электромагнит, установленный на приводном валу и подшипниках для опоры. Это ламинированный сердечник из мягкого железа, на который намотаны многочисленные витки или витки проводников.

Коммутатор

Коммутатор — это часть вала в задней части корпуса, по которой движутся щетки для проведения электричества.Коммутатор состоит из двух пластин, прикрепленных к оси якоря. Эти пластины обеспечивают два соединения для катушки электромагнита.

Кисти

Щетки проходят через секцию коммутатора в задней части корпуса, контактируя с контактами коммутатора и проводя электричество.

Соленоид

Соленоид состоит из двух катушек проволоки, намотанных на подвижный сердечник. Соленоид действует как переключатель, замыкая электрическое соединение и соединяя стартер с аккумуляторной батареей автомобиля.

Плунжер

Плунжер работает, используя подключенный аккумулятор транспортного средства и соленоид, чтобы толкать поршень вперед, который входит в зацепление с шестерней.

Рычаг вилки

Вилка рычага соединена с плунжером, поэтому, когда плунжер выталкивается вперед, вилка рычага соединяется с ней. Затем этот процесс активирует шестерню.

Шестерня

Шестерня представляет собой уникальное сочетание шестерни и пружины. После включения стартера шестерня выдвигается в картер коробки передач и входит в зацепление с маховиком.Это раскручивает двигатель, чтобы начать процесс сгорания.

Катушки возбуждения

Корпус удерживает поля стартера в корпусе винтами. Он может состоять из двух-четырех катушек возбуждения, соединенных последовательно. Питание от батареи преобразует катушки в электромагнит, который затем поворачивает якорь. Когда катушки якоря запитаны, вокруг якоря создается магнитное поле.

См. Наши новые ссылки на ассортимент

Как работает стартер автомобильного двигателя

Стартер Bendix Gear

Большинство электрических цепей стартера двигателя следуют той же процедуре, хотя конфигурации может различаться.

Полезная информация

Стартер двигателя рассчитан на использование 12-вольтной электрической источник (аккумулятор), предназначенный для запуска двигателя. Шестерня бендикса предназначен для удлинения и зацепления с маховиком при повороте ключа зажигания в положение кривошипа, а затем втяните, когда ключ зажигания отпущен после двигатель завелся. Его конструкция включает в себя основной внешний корпус, в котором находятся магниты якоря, якорь, содержащий обмотки, и набор щеток, который используется контактировать с якорем и передавать электрическую энергию.Срабатывает соленоид стартера. в качестве силового реле для тяжелых условий эксплуатации для запуска двигателя стартера. Электрический Система управления стартером состоит из выключателя зажигания, нейтрали. предохранительный выключатель (только автоматические трансмиссии), предохранительный выключатель сцепления (механические трансмиссии только), аккумулятор, кабели аккумулятора, противоугонная система, компьютер, брелок и стартер сам.

СПОНСИРУЕМЫЕ ССЫЛКИ

Когда ключ зажигания повернут в положение кривошипа, электрическая сигнал отправляется в противоугонную систему и компьютер, который контролирует выбор передачи или положения выключателя безопасности сцепления.Затем сигнал поступает на соленоид стартера. который активирует сторону высокой силы тока электрической системы для включения стартера мотор. Задача стартера — вращать двигатель между 85 и 85 градусами. 150 оборотов в минуту, что необходимо для зажигания двигателя. Большинство стартеров установленный под двигателем с левой или правой стороны, маховик расположен между двигателем и трансмиссией.

Слабая батарея может привести к тому, что стартер будет работать в стиле быстрого пулемета. звука, это распространенное заблуждение о неисправности стартера.Есть два основных причины, по которым аккумулятор не работает должным образом, либо отказал генератор и не заряжается, или аккумулятор вышел из строя и требуется его замена.

Общие проблемы

  • Отказ подшипника качения, в результате которого якорь контактирует с внешним стартером Корпус двигателя создает царапающий шум.
  • Издает быстрый щелчок, что может означать, что батарея разряжена.
  • Шлифовка, это состояние возникает, когда изношен изгиб или маховик.
  • Тиковый шум, соединительная пластина соленоида закорочена, не допуская электрического поток, чтобы продолжить движение к двигателю, или щетки стартера вышли из строя.
  • Стук-стук, стартер включен, что может означать, что стартер работает, но двигатель не вращается, попробуйте вручную включить двигатель подтвердить отказ двигателя.

Удивительно удивительное руководство по работе стартера | Невероятное объяснение | 2021

Поскольку двигатель питается током от соленоида, ток течет в направлении щеток к коммутатору, а затем к обмотке якоря.

Якорь устанавливается в центре стартера (здесь на картинке выше показана катушка, поскольку вы знаете, что якорь представляет собой совокупность нескольких катушек). При протекании тока в обмотках якоря возникает электромагнетизм. Электромагнетизм означает Северный и Южный полюса.

Эти N-полюс и S-полюс взаимодействуют с уже имеющимися северным и южным полюсами постоянного магнита или катушки возбуждения.

Как вы знаете, одинаковые полярности отталкиваются, а противоположные полярности притягиваются.

Когда одинаковые полярности якоря и катушки возбуждения или постоянного магнита обращены друг к другу, он отталкивается, а противоположные полярности притягиваются друг к другу.

Реакция между северным и южным полюсами обоих компонентов вызывает вращение якоря.

Это вращение затем передается валу якоря на маховик двигателя.

Планетарный редуктор или редуктор в сборе установлен на валу якоря для увеличения крутящего момента стартера.

Планетарный редуктор снижает выходную скорость ведущей шестерни в соотношении 4: 1, что означает, что при каждом обороте ведущей шестерни якорь поворачивается четыре раза.

При вращении якоря ведущая шестерня также вращает маховик, что заставляет двигатель всасывать воздух и топливо в цилиндр.

Тем временем система зажигания активируется, и ток направляется на провода свечей зажигания, чтобы воспламенить топливо в цилиндре. В результате машина заводится заново.

Однако, если двигатель запускается заново и ведущая шестерня по ошибке остается целой с маховиком,

Таким образом, маховик может вращать стартер слишком быстро, что может вызвать его повреждение.

По этой причине муфта свободного хода предназначена для скольжения ведущей шестерни от чрезмерного поворота.

Обгонная муфта расположена на валу якоря непосредственно перед ведущей шестерней.

Позволяет ведущей шестерне свободно вращаться, когда маховик движется быстрее ведущей шестерни.

В конце концов, когда двигатель запускается заново и возгорание возможно, водитель отпускает ключ зажигания, который обесточивает соленоид стартера.

Возвратная пружина внутри соленоида возвращает плунжер в его нормальное положение покоя, что отсоединяет ведущую шестерню от маховика, а также прекращает подачу тока батареи от стартера.

Это операции, которые происходят в стартере при повороте переключателя с ключом. Надеюсь, ты понял.

Промышленные пускатели для двигателей | Магнитный пускатель двигателя

Введение

Пускатели двигателя — одно из главных изобретений в области управления двигателями. Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей.Ниже приведены два основных компонента пускателя:

  1. Контактор: Основная функция контактора — управлять электрическим током, подаваемым на двигатель. Контактор может включить или отключить питание цепи.
  2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и его практически бесполезному использованию. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Стартер представляет собой сборку этих двух компонентов, которая позволяет ему включать и выключать электродвигатель или электрическое оборудование, управляемое электродвигателем.Пускатель также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако существуют два основных типа этих электрических устройств:

Ручные пускатели

Ручные пускатели — это устройства, которые управляются вручную. Эти пускатели чрезвычайно просты в эксплуатации и не требуют вмешательства специалиста. Стартер включает в себя кнопку (или поворотную ручку), которая позволяет пользователю включать или выключать подключенное оборудование.Кнопки оснащены механическими связями, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного пускателя делают его предпочтительным выбором по сравнению с другими типами:

  • Эти пускатели обеспечивают безопасную и экономичную работу.
  • Компактные размеры этих устройств делают их пригодными для широкого спектра применений.
  • Они обеспечивают защиту двигателя от перегрузки, защищая его от любого потенциального повреждения.
  • Эти устройства поставляются с широким выбором корпусов.
  • Начальная стоимость ручного стартера невысока.

Магнитный пускатель двигателя

Это другой основной тип пускателя двигателя. Он работает от электромагнита. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема и работа пускателя двигателя

В пускателе двигателя есть две цепи, а именно:

  1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты стартера, реле перегрузки, а затем на двигатель. Ток двигателя передается по силовым (главным) контактам контактора.
  2. Цепь управления: Это другая цепь пускателя двигателя, которая включает или выключает контактор.Главные контакты контактора отвечают за разрешение или прерывание прохождения тока к двигателю. Для этого контакты в цепи управления либо разомкнуты, либо замкнуты. Схема управления питает катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в закрытое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционное управление становится возможным с помощью схемы управления. Схема управления может быть подключена двумя способами:
    1. Метод 1: Один из наиболее широко используемых методов, используемых для подключения схемы управления, называется «Двухпроводным методом».При двухпроводном способе подключения цепи управления используется пилотный прибор с постоянным контактом, такой как датчик присутствия, термостат или поплавковый выключатель.
    2. Method 2: В отличие от двухпроводного метода, «трехпроводный метод» подключения цепи управления использует контакт удерживающей цепи и управляющие устройства с мгновенным контактом.

Цепь управления может получать мощность одним из следующих трех способов:

  • Общее управление: Этот тип управления возникает, когда источник питания цепи управления такой же, как и у двигателя.
  • Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.
  • Управление трансформатором: Как следует из названия, цепь управления получает питание от трансформатора цепи управления. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.

Типы пускателей с магнитным приводом

В зависимости от того, как они подключены в цепь, существует множество типов пускателей с магнитным приводом, например:

1. Пускатель с прямым подключением

-Онлайн-пускатель — это простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого стартера обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. Д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю.Это обеспечивает ток питания двигателя. Для выключения мотора предусмотрена кнопка останова. Чтобы защитить его от перегрузки по току, цепь управления подключена через нормально замкнутый вспомогательный контакт реле перегрузки. При срабатывании реле перегрузки нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателя с прямым включением:
  • Они имеют компактную конструкцию.
  • Они экономичны.
  • Они имеют простую конструкцию.

2. Стартер сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены так, что они включены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличивает крутящий момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением ротора:
  • Они экономичны.
  • У них простой метод регулирования скорости.
  • Они обеспечивают низкий пусковой ток, большой пусковой момент и большой момент отрыва.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые последовательно соединены с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе запуска двигателя. Пусковой ток в пускателях этого типа поддерживается на минимальном уровне.Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением статора:
  • Они подходят для использования в системах управления скоростью.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Обеспечивают плавный разгон.

4. Пускатель автотрансформатора

С пускателем автотрансформатора трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора.Автотрансформатор подключен по схеме звезды. В пускателе этого типа три вторичных обмотки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования пускателей двигателей с автотрансформатором:
  • Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Имеют высокий выходной крутящий момент.

5.

Стартер звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник широко используется. Как следует из названия, в пускателях звезда-треугольник три обмотки соединены звездой. Определенное время устанавливается таймером или любой другой схемой контроллера. По истечении этого времени обмотки подключаются по схеме треугольник. Фазное напряжение при соединении звездой снижается до 58%, а общий потребляемый ток составляет 58% от нормального тока.Это приводит к уменьшению крутящего момента.

Преимущества использования пускателей электродвигателей звезда-треугольник:
  • Они идеально подходят для длительного разгона.
  • Они имеют меньший импульсный ток на входе по сравнению с другими пускателями.
  • Они имеют более простую конструкцию по сравнению с другими пускателями.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются из-за их ряда полезных свойств.Ниже приведены некоторые особенности этих очень полезных электрических устройств:

  1. Они облегчают запуск и остановку двигателя.
  2. Пускатели рассчитаны на мощность (в лошадиных силах, киловатт) и ток (в амперах).
  3. Они обеспечивают необходимую защиту двигателя от перегрузки.
  4. Электрическое устройство обеспечивает функцию дистанционного включения / выключения.
  5. Эти устройства позволяют быстро включать и отключать ток (включение и выключение).

Основные функции пускателей двигателей

Ниже перечислены основные функции, которые должен выполнять пускатель:

  1. Управление: Функция управления в основном выполняется контактором пускателя.Он контролирует размыкание и замыкание силовой электрической цепи. Коммутация осуществляется главными контактами (полюсами) контактора. Электромагнитная катушка находится под напряжением, которая размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть переменным или постоянным напряжением.
  2. Защита от короткого замыкания: В промышленных приложениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превысить 100 000 ампер.Это может вызвать серьезное повреждение оборудования. Защита от короткого замыкания отключает питание и безопасным образом предотвращает потенциальное повреждение. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
  3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем рассчитано, возникает состояние перегрузки. Основная задача реле перегрузки — обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегрев или перегрев двигателя.Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
  4. Отключение и отключение: Чтобы предотвратить непреднамеренный перезапуск, необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или стартера, двигатель должен отключаться и быть изолированным от источника питания. Эту функцию выполняет размыкающий выключатель цепи. Отключение и отключение обеспечивается размыкающим выключателем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от стартера).

Стандарты и рейтинги

Номинальные параметры пускателя двигателя зависят от многих факторов, таких как тепловой ток, длительный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим теплопроводность материала. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Постоянный ток, который также обычно называют номинальным постоянным током, является мерой способности пускателя, управляющего двигателем, выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока рассчитаны на мощность постоянного тока. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Параметры пускателя двигателя основаны на размере и типе нагрузки, на которую он рассчитан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера в значительной степени зависит от максимальной номинальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор стартеров NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9.

Стартер NEMA с его заявленной мощностью может использоваться в широком диапазоне приложений, от простых до и от приложений до приложений для подключения к сети и бега трусцой, которые более требовательны.При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества закупорок и толчков, потребуется снижение номинальных характеристик устройства, соответствующего требованиям NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК.Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается общих применений для запуска двигателей, наиболее распространенными категориями применения являются AC3 и AC4.

В отличие от типоразмеров NEMA, они обычно рассчитываются по максимальному рабочему току, тепловому току, номинальной мощности и / или кВт.

Есть и другие параметры, которые важно учитывать при выборе пускателей двигателя, например, ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура.Мы рассмотрим их в будущем официальном документе.

Мы надеемся, что этот краткий технический документ дал вам хорошее базовое представление о пускателях двигателей. Другие статьи c3controls ищите на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям.Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Как работает пусковая система, стартер и привод стартера?

В этой статье вы подробно узнаете, как работает система пуска, стартер и привод стартера, а также сможете найти и устранить неисправности системы пуска.

Как работает система запуска?

В автомобиле система запуска сначала проворачивает двигатель. Он заменил ручное усилие для проворачивания двигателя с помощью кривошипа, которое использовалось в древние времена.

Первоначально двигатель требует запуска, но после завершения цикла он запускается и работает самостоятельно.

В двухколесных транспортных средствах обычно используется «кик-старт» двигателя, но в последнее время ряд производителей ввели «запуск кнопкой».

Для первоначального запуска двигателя предусмотрен электродвигатель, который получает на входе электрический ток. от аккумулятора.

Механическая энергия в виде вращения вала передается на двигатель. Это обеспечивает начальное перемещение коленчатого вала, шатуна и поршня.

Как только возникает искра, топливо воспламеняется, и мощность становится доступной от двигателя. Больше не нужно запускать двигатель, система запуска перестает работать, и двигатель работает сам по себе.

Система запуска делает запуск автомобиля удобным. Система запуска состоит из запуска двигателя, магнитного выключателя, предохранительного выключателя, аккумулятора, кабелей и выключателя зажигания.

Эти компоненты связаны друг с другом двумя цепями. Один из них — это пусковая цепь, в которой протекает большой ток, который используется для запуска двигателя.Во-вторых, это схема управления, в которой протекает слабый ток.

Выключатель зажигания также действует как выключатель для цепей запуска. В цепи запуска ток течет от аккумуляторной батареи к стартеру через соленоид или магнитный переключатель. Цепь управления соединяет магнитный выключатель с аккумулятором через выключатель зажигания (рис. 20.1).

Как работает стартер?

Стартер, как и любой другой электродвигатель, рассчитан на работу при высоких электрических перегрузках и выдает очень большую мощность.Благодаря этому двигатель может работать непродолжительное время.

Для его работы необходим большой ток, который выделяет тепло. Также требуется время, чтобы рассеять это тепло. Поэтому рекомендуется, чтобы у двигателя было достаточно промежутков между более чем одной попыткой пуска.

Двигатель имеет катушки возбуждения с полюсными наконечниками, якорь и корпус, в котором они находятся. Кроме того, у него есть щетки, втулки, которые делают его работу более эффективной.

Катушки возбуждения и полюсные наконечники создают сильные стационарные электромагнитные поля, когда через них проходит ток.

Магнитная полярность (N или S) зависит от направления, в котором течет ток. Создаваемые магнитные поля имеют противоположную природу.

Якорь находится между приводной и концевой рамами. Он имеет обмотки и коллектор, установленный на валу якоря. Обмотка состоит из нескольких витков по одной петле каждая.

Они изолированы друг от друга и входят в пазы вала якоря. Коммутатор имеет тяжелые медные сегменты, окружающие вал, но изолированы друг от друга и вала.

Якорь окружен обмотками возбуждения. На якорь подается ток, и он создает магнитное поле в каждом проводнике. Магнитные поля также создаются катушками возбуждения.

Реакция между этими магнитными полями вызывает вращение якоря. Вращение передается на коленчатый вал двигателя через вал якоря. Это вызывает запуск двигателя.

Ток от катушек возбуждения к якорю передается через щетки.Эти щетки удерживаются пружинами напротив коллектора. Щеток может быть от двух до шести для плавного движения и обеспечения постоянного крутящего момента.

На рисунке 20.2 представлена ​​пусковая система со всеми ее компонентами.

Катушки возбуждения создают стационарное магнитное поле. Обмотки якоря помещаются в это стационарное магнитное поле, и через него пропускается ток. Создается вторичное магнитное поле.

Силовые линии стационарного магнитного поля движутся по обмотке.Они объединяются с одной стороны и усиливают магнитное поле. С другой стороны, они противоположны и, следовательно, ослабляют магнитное поле.

Существует неуравновешенная магнитная сила, которая вызывает толчок в сторону более слабого магнитного поля.

Обмотки якоря имеют форму катушек. Ток течет внутрь и наружу в противоположных направлениях. Это делает ориентацию магнитных сил в противоположном направлении в каждом сегменте намотки.

Когда он находится в постоянном магнитном поле, одна часть обмотки якоря толкается в одном направлении, а другая часть — в противоположном.Это вызывает вращение обмотки якоря.

Катушка обмотки, установленная на валу, вызывает вращение вала (рис. 20.3).

Когда якорь вращается на половину оборота, ток меняется на противоположный из-за контакта между щетками и коммутатором.

Сегмент коммутатора прикреплен к каждой катушке, и он входит в контакт с другой щеткой, когда проходит мимо одной щетки. Таким образом, ток сохраняется в одном направлении.

Полярность сегментов вращающейся катушки якоря меняется на противоположную при ее вращении.Важно, чтобы крутящий момент при вращении коленчатого вала был постоянным, а для достижения этого количества сегментов якоря оставалось большим.

Когда один сегмент проходит через полюс вторичного магнитного поля, другой сегмент немедленно заменяет его. Двигатели могут быть последовательными, параллельными или составными.

Якорь соединен последовательно с катушками возбуждения и параллельно с катушками возбуждения в последовательных и параллельных двигателях. В составных двигателях это комбинация последовательного и параллельного подключения (рис.20.4).

Величина крутящего момента двигателя зависит от потребляемого им тока. При медленной работе двигатель потребляет более высокий ток. Поскольку для проворачивания вала двигателя требуется больший крутящий момент, пусковой двигатель требует более высокого тока.

Как работает стартерный привод?

Привод стартера передает движение от вала стартера на коленчатый вал двигателя. Он имеет шестерню, которая входит в зацепление с маховиком, установленным на коленчатом валу (рис. 20.5).

Маховик снабжен зубьями для зацепления с шестерней.Зацепление шестерни и маховика происходит до запуска двигателя. Это сделано, чтобы не повредить зубья шестерни или маховика.

Обгонная муфта включена для защиты стартера.

После запуска двигателя и начала вращения коленчатого вала со скоростью, превышающей скорость запуска двигателя, якорь отсоединяется от маховика с помощью обгонной муфты.

Если не расцепить, якорь будет вращаться с очень высокой скоростью (частотой вращения двигателя), что может повредить его обмотку.Обгонная муфта имеет корпус, закрепленный на валу якоря внутренними шлицами.

Имеются подпружиненные ролики, и эти клинья плотно прилегают к цилиндру шестерни, когда они вдавливаются в их конические пазы.

Шестерня и корпус сцепления заблокированы вместе, что вызывает передачу движения от вала якоря к коленчатому валу. Когда частота вращения коленчатого вала превышает скорость вала якоря, ролики освобождаются, а ведущая шестерня и вал якоря разблокируются (рис.20.6).

На этом этапе шестерня наезжает на вал якоря до тех пор, пока она не будет выведена при запуске тяги привода. Тяга пускового привода также управляет обгонной муфтой.

Цепь управления имеет предохранительный выключатель, также известный как предохранительный выключатель нейтрали. Он предотвращает срабатывание пусковой системы при включенной передаче.

Для механических и автоматических коробок передач используются разные переключатели.

Для МКПП это электрический выключатель, расположенный на полу (рис.20.7). Он приводится в действие, и его контакты замыкаются при нажатии педали сцепления.

В автоматической коробке передач переключатель может быть электрическим или механическим. В электрическом переключателе точки контакта замкнуты, когда автомобиль находится в нейтральном положении. Переключатель находится возле селектора передач.

Механический переключатель блокирует движение ключа зажигания при включении передач.

Диагностика неисправностей системы запуска.

Система запуска может иметь проблемы, например, двигатель не запускается или двигатель не запускается.Помимо этих проблем, соленоид может иметь некоторый шум; шестерня может не выйти из зацепления должным образом.

Для диагностики неисправности необходимо включить фары и осмотреть их. Если огни не тускнеют и нет проворачивания, проверьте, есть ли напряжение на клеммах замка зажигания и пускового двигателя, когда ключ зажигания находится в положении «пуск».

Добавить комментарий

Ваш адрес email не будет опубликован.
