Как определить мощность светодиода: способы, примеры рассчета

Самый лучший способ узнать мощность светодиода – это посмотреть рабочие характеристики на упаковке изделия. Зная марку и модель можно найти его характеристики в Интернете. В противном случае, останется только два способа: проверить мультиметром или постараться определить по внешнему виду, о них мы и поговорим в этой статье.

Зачем нужно знать мощность

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.

Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).

Блок питания для светодиодов рекомендуется выбирать с запасом в 10-20%. Это предотвратит работу БП на пределе, что в свою очередь продлит его срок службы.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Определить мощность лазерного светодиода при помощи мультиметра нельзя!

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
3. Зафиксировать значение напряжение
4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
5. Поднимите напряжение до зафиксированного ранее значения V
6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Мощность светодиода зависит от излучаемого им цвета. Поэтому узнав характеристики для светодиода белого цвета, стоит знать, что для красного или зеленого они будут другие.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Итоги

Часто в руки радиолюбителя попадаются светодиоды без надписей и упаковочных коробок, по которым можно без труда определить мощность светодиода. Владея описанными в статье способами Вы знаете как рассчитать хотя бы примерные характеристики, и в большинстве случаев этого достаточно для решения широкого круга задач.

калькулятор для правильного расчёта сопротивления

Светодиоды в наши дни нашли применение практически во всех областях деятельности человека. Но, несмотря на это, для большинства обычных потребителей совершенно неясно, благодаря чему и какие законы действуют при работе светодиодов. Если такой человек захочет устроить освещение посредством таких устройств, то множества вопросов и поиска решения проблем не избежать. И главным вопросом будет — «Что это за штука такая – резисторы, и для чего они требуются светодиодам?»

Что такое резистор и его предназначение?

Резистор — это одна из составляющих электрической сети, характеризующаяся своей пассивностью и в лучшем случае, отличающаяся показателем сопротивления электротоку.

То есть, в любое время для такого устройства должен быть справедлив закон Ома.

Главное предназначение устройств — способность энергично сопротивляться электрическому току. Благодаря этому качеству, резисторы нашли широкое применение при необходимости устройства искусственного освещения, в том числе и с использованием светодиодов.

Для чего необходимо использование резисторов в случае устройства светодиодного освещения?

Большинству потребителей известно, что обыкновенная лампочка накаливания даёт свет при её прямом подключении к какому-либо источнику питания. Лампочка может работать на протяжении длительного времени и перегорает лишь тогда, когда по причине подачи слишком высокого напряжения чрезмерно нагревается накаливающая нить. В таком случае лампочка, некоторым образом, реализует функцию резистора, потому как прохождение электротока через неё затруднительно, но чем выше подаваемое напряжение, тем легче току удаётся преодолеть сопротивление лампочки.

Конечно же, ставить в один ряд такую сложную полупроводниковую деталь, как светодиод и обыкновенную лампочку накаливания нельзя.

Важно знать, что светодиод – это такой электрический прибор, для функционирования которого предпочтительнее не сама сила тока, а напряжение, имеющееся в сети. Например, если таким устройством выбрано напряжение 1,8 В, а к нему приходит 2 В, то, вероятнее всего, он перегорит – если вовремя не снизить напряжение до требующегося приспособлению уровня. Вот именно с этой целью и требуется резистор, посредством которого осуществляется стабилизация использующегося источника питания, чтобы подаваемое им напряжение не вывело устройство из строя.

В связи с этим крайне важно:

• определиться, какого типа резистор требуется;
• определить необходимость использования для конкретного прибора индивидуального резистора, для чего требуется расчёт;
• учесть вид соединения источников света;
• планируемое число светодиодов в осветительной системе.

Видео: Зачем нужны резисторы

Схемы соединения

При последовательной схеме расстановки светодиодов, когда они располагаются один за одним, обычно хватает одного резистора, если получится правильно рассчитать его сопротивление. Это объясняется тем, что в электрической цепи имеется один и тот же ток, в каждом месте установки электрических приборов.

Но в случае параллельного соединения, для каждого светодиода требуется свой резистор. Если пренебречь этим требованием, то все напряжение придётся тянуть одному, так называемому «ограничивающему» светодиоду, то есть тому, которому необходимо наименьшее напряжение. Он

слишком быстро выйдет из строя, при этом напряжение будет подано на следующий в цепи прибор, который точно так же скоропостижно перегорит. Такой поворот событий недопустим, следовательно, в случае параллельного подключения какого-либо числа светодиодов требуется использование такого же количества резисторов, характеристики которых подбираются расчётом.

Видео: Параллельное подключение светодиодов

Расчёт резисторов для светодиодов

При правильном понимании физики процесса, расчёт сопротивления и мощности данных устройств нельзя назвать невыполнимой задачей, с которой не под силу справиться обычному человеку. Для расчёта требующегося сопротивления резисторов, нужно обязательно учесть следующие моменты:

• специальная маркировка, присутствующая на устройствах, обычно показывает не требующееся напряжение питания, а напряжение, выбирающееся светодиодом для своей работы, то есть напряжение падения. Это числовое значение используется для расчёта определения минимально необходимого напряжения либо для подбора резисторов питания;
• численное значение напряжения на резисторе определяется как разница между напряжением питания светодиода и напряжением агрегата;
• величина, протекающего через резистор электротока, получается делением остаточного напряжения на приспособлении на величину его сопротивления;
• для расчёта необходимого сопротивления, остаточное напряжение следует разделить на требующуюся для бесперебойной работы системы величину тока.

Видео: Подбор резистора для светодиода

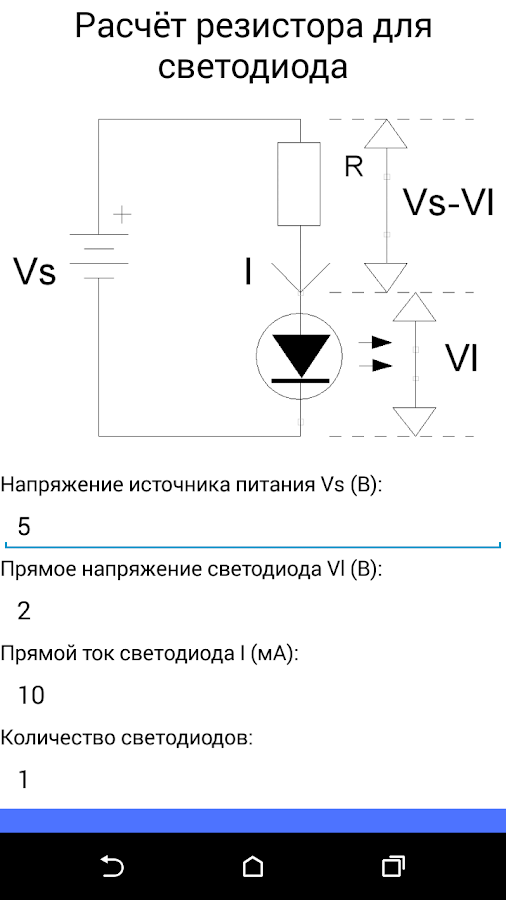

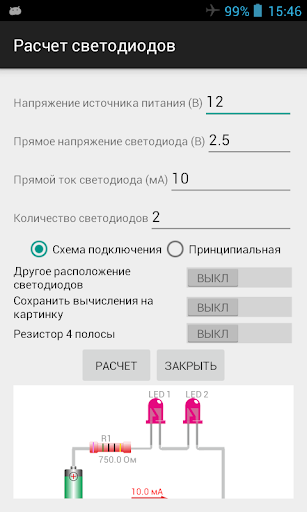

Расчёт резисторов при помощи специального калькулятора

Обычно, расчёт сопротивления таких приспособлений, требующихся для какого-либо светодиода, производится посредством специально предназначенного для этих целей калькуляторов. Такие калькуляторы, удобные и высокоэффективные, не нужно откуда-то скачивать и устанавливать – рассчитать резистор вполне можно и в онлайн-режиме.

Калькулятор расчёта резисторов позволяет с высокой точностью определить требуемую мощность и показатель сопротивления резистора, устанавливающегося в светодиодную цепь.

Для расчёта требующегося сопротивления необходимо в соответствующие строки онлайн-калькулятора внести:

• напряжение питания светодиода;
• номинальное напряжение светодиода;
• номинальный ток.

Далее, требуется выбрать использующуюся схему соединения, а также необходимое число светодиодов.

После нажатия соответствующей кнопки выполняется расчёт и

на экран монитора выводятся полученные расчётные данные, при помощи которых можно в дальнейшем без особого труда организовать искусственное светодиодное освещение.

Также в онлайн-калькуляторах имеется некоторая база, содержащая данные о светодиодах и их параметрах. Представлена возможность расчёта:

• номинала приспособления;
• цветовой маркировки;
• потребляемого цепью тока;
• рассеиваемой мощности.

Человек, не сильно разбирающийся в электрике и физике, в большинстве случаев не сможет самостоятельно рассчитать устройства для светодиодов. По этой причине, проведение расчётов при помощи функционального и удобного онлайн-калькулятора – неоценимая помощь для обычных людей, не владеющих методикой расчётов с применением физических формул.

Большинство известных производителей светодиодов и созданных на их основе лент, на своих официальных сайтах выкладывают и собственный онлайн-калькулятор

, с помощью которого можно не только подобрать требующиеся резисторы и светодиоды, но и вычислить параметры использующихся токовых приборов в различных режимах эксплуатации при переменных значениях тока, температуры, подаваемого напряжения и пр.



Универсальная методика рассчета схемы питания светодиодов

Как выбрать токоограничивающий резистор?

Для того чтобы ограничить ток, текущий через светодиод, применяют ограничительные резисторы. Как правило, номинал ограничительного резистора можно выбрать ориентировочно из рекомендуемого диапазона. Ниже приведен точный способ расчета номинального сопротивления резистора.

Расчет схемы для одного светодиода

За основу берется следующая схема:

Резистор выбирается по формуле:

Здесь R — сопротивление резистора, U — напряжение питания, dU — падение напряжения,

I — номинальный ток светодиода. Например, при напряжении питания 5 вольт, падении напряжения 3,15 вольт и номинальном токе 0,020 ампера (или 20 миллиампер) последовательно со светодиодом необходимо установить сопротивление номиналом 100 Ом:

Расчет схемы для нескольких светодиодов

При последовательном включении нескольких светодиодов формула расчета не меняется. Однако вместо падения напряжения на одном светодиоде dU, в формулу следует подставить сумму падений напряжения каждого светодиода.

Отсюда вытекает следующее свойство последовательного включения светодиодов. При последовательном включении светодиодов все светодиоды должны быть рассчитаны на одинаковый номинальный ток (10 мА, 15 мА, 20 мА), однако номинальное падение напряжения

этих светодиодов может быть разным.

Пример:

Подключаем последовательно 2 светодиода к источнику питания 12 вольт. Оба светодиода имеют номинальный ток 20 мА. Падение напряжения на первом — 2,5 В, на втором — 3,2 В. Используем формулу: Подставляем значения:



Как работают светодиоды и их виды, полярность и расчет резистора

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Устройство светодиода

Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.



Светодиод состоит из нескольких частей:

• анод, по которому подается положительная полуволна на кристалл;
• катод, по которому подается отрицательная полуволна на кристалл;
• отражатель;
• кристалл полупроводника;
• рассеиватель.

Эти элементы есть в любом светодиоде, вне зависимости от его модели.

Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.

Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.

Цвета светодиодов

Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.

Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.

RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.

Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

• ширина запрещенной зоны должна быть близка к энергии кванта света;

• полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Виды светодиодов, классификация

По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды.  Осветительные приборы используются для создания яркого освещения в помещении.

По типу исполнения выделяют:

• Dip светодиоды. Они представляют собой кристаллы, заключенные в цилиндрическую линзу. Относятся к индикаторным светодиодам. Существуют монохромные и многоцветные устройства. Используются редко из-за своих недостатков: большой размер, малый угол свечения (до 120 градусов), падение яркости излучения при долгом функционировании на 70%, слабый поток света. Dip светодиоды



• Spider led. Такие светодиоды похожи на предыдущие, но имеют 4 выхода. В таких диодах оптимизирован теплоотвод, повышается надежность компонентов. Активно используются в автомобильной технике.

• Smd – светодиоды для поверхностного монтажа. Могут относиться как к индикаторным, так и к осветительным светодиодам. Smd



• Cob (Chip-On-Board) – кристалл установлен непосредственно на плате. К преимуществам такого решения относятся защита от окисления, малые габариты, эффективный отвод тепла и равномерное освещение по всей площади. Светодиоды такой марки являются самыми инновационными. Используются для освещения. На одной подложке может быть установлено более 9 светодиодов. Сверху светодиодная матрица покрывается люминофором. Активно используются в автомобильной индустрии для создания фар и поворотников, при разработке телевизоров и экранов компьютеров.   Cob
• Волоконные – разработка 2015 года. Могут использоваться в производстве одежды.  Волоконные
• Filament также является инновационным продуктом. Отличаются высокой энергоэффективностью. Используются для создания осветительных ламп. Важное преимущество – возможность осуществления монтажа напрямую на подложку из стекла. Благодаря такому нанесению есть возможность распространения света на 360 градусов. Конструкция состоит из сапфирового стекла с диаметром до 1,5 мм и специально выращенных кристаллов, которые соединены последовательно. Число кристаллов обычно ограничивается 28 штуками. Светодиоды помещаются в колбу, которая покрыта люминофором. Иногда филаментные светодиоды могут относить к классу COB изделий. Filament



• Oled. Органические тонкопленочные светодиоды. Используются для построения органических дисплеев.  Состоят из анода, подложки из фольги или стекла, катода, полимерной прослойки, токопроводящего слоя из органических материалов. К преимуществам относятся малые габариты, равномерное освещение по всей площади, широкий угол свечения, низкая стоимость, длительный срок службы, низкое потребление электроэнергии.  Oled

• В отдельную группу выделяются светодиоды, излучающие в ультрафиолетовом и инфракрасном диапазонах. Они могут быть с выводами, так и в виде smd исполнения. Используются в пультах дистанционного управления, бактерицидных и кварцевых лампах, стерилизаторах для аквариумов.

Светодиоды могут быть:

• мигающими – используются для привлечения внимания;
• многоцветными мигающими;
• трехцветными – в одном корпусе есть несколько несвязанных между собой кристаллов, которые работают как по отдельности, так и все вместе;
• RGB;
• монохромными.

Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.

Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).

По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.

Полярность светодиодов

Полярность светодиодов

При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света.  Полярность – это способность пропускать электрический ток в одном направлении.

Полярность моно определить несколькими способами:

• Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа  SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
• При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.

• При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
• По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

Расчет сопротивления для светодиода

Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.

Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.

Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.

Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.

Когда нужно использовать токоограничивающий резистор:

• когда вопрос эффективности схемы не является основным – например, индикация;

• лабораторные исследования.

В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.

Онлайн – сервисы и калькуляторы для расчета резистора:

Как рассчитать номинал резистора для светодиодов и цепей светодиодов

Как найти номинал резистора для различных типов цепей светодиодов

Следующее пошаговое руководство поможет вам найти правильное значение резистора (или резисторы) для одного или нескольких светодиодов и цепочек цепочек светодиодов для подключения к батарее и источнику питания.

Если вы выберете эту тему, вы сможете:

• Рассчитать номиналы резисторов для различных схем светодиодов
• Рассчитать прямой ток светодиодов
• Рассчитать прямое напряжение для разных светодиодов Цепи
• Соедините светодиоды последовательно с аккумулятором
• Подключите светодиоды параллельно с батареей
• Подключите светодиоды в последовательно-параллельном комбинированном контуре

Обновление: Вы также можете использовать этот светодиод Вычислитель резисторов для этой цели

Типичный светодиодный символ, конструкция и идентификация проводов.

Щелкните изображение, чтобы увеличить

Прежде чем мы углубимся в детали, мы попробуем прокатиться по простой схеме ниже, чтобы было легче понять другие расчеты.

Щелкните изображение, чтобы увеличить

Это самая простая схема серии светодиодов .

Здесь напряжение питания составляет 6 В, прямое напряжение светодиода (В _F ) составляет 1,3 В, а прямой ток (I _F ) составляет 10 мА.

Теперь значение резистора (который мы будем последовательно соединять со светодиодом) для этой схемы будет:

Значение резистора = (В _{, питание} — В _F) / I _F = (6 — 1,3) / 10 мА = 470 Ом

Потребляемый ток = 20 мА

Формула номинальной мощности резистора для этой схемы

Номинальная мощность резистора = I _F ² x Номинал резистора = (10 мА) ² x 470 Ом = 0,047 Вт = 47 мВт

Но Это минимальное необходимое сопротивление резистора, чтобы он не перегревался, поэтому рекомендуется удвоить номинальную мощность резистора, которую вы рассчитали, поэтому выберите 0.047 Вт x 2 = 0,094 Вт = резистор 94 мВт для этой цепи. Номинальная мощность резистора (значение удвоено) = 0,094 Вт = (94 мВт)

Также имейте в виду, что:

• Слишком сложно найти точное номинальные резисторы, которые вы рассчитали. Обычно резисторы бывают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт, 5 Вт и так далее. Поэтому выберите следующее более высокое значение номинальной мощности. Например, если вы рассчитали номинальную мощность резистора 0,789 Вт = 789 мВт, вы должны выбрать резистор 1 Вт.
• Слишком сложно найти точное значение резисторов, которое вы рассчитали. Обычно резисторы имеют стандартные номиналы. Если вы не можете найти точное значение резистора, которое вы рассчитали, а затем выберите следующее значение резистора, которое вы рассчитали, например, если рассчитанное значение составляет 313,5 Ом, вы должны использовать ближайшее стандартное значение, что составляет 330 Ом. если ближайшее значение недостаточно близко, то сделать это можно, подключив резисторы последовательно — параллельная конфигурация.
• I _F = Прямой ток светодиода: Это количество максимального тока, который светодиод может принимать непрерывно. Рекомендуется обеспечивать 80% номинального прямого тока светодиодов для длительного срока службы и стабильности. Например, если номинальный ток светодиода составляет 30 мА, вы должны включить этот светодиод на 24 мА. Значение тока, превышающее эту величину, сократит срок службы светодиода или может начать дымиться и гореть.
• Если вы все еще не можете найти прямой ток светодиода, предположите, что он 20 мА, потому что типичный светодиод работает на 20 мА.
• В _F = прямое напряжение светодиода: Это прямое напряжение светодиода, то есть падение напряжения при подаче номинального прямого тока. Вы можете найти эти данные на корпусах светодиодов, но они находятся в диапазоне от 1,3 В до 3,5 В в зависимости от типа, цвета и яркости. Если вы все еще не можете найти прямое напряжение, просто подключите светодиод через 200 Ом с батареей 6 В. Теперь измерьте напряжение на светодиоде. Это будет 2 В, и это прямое напряжение.

Формула для определения номинала резистора (ов) для последовательного подключения светодиодов:

Ниже приведена еще одна простая схема светодиодов (светодиодов, подключенных последовательно).В этой схеме мы подключили последовательно 6 светодиодов. Напряжение питания составляет 18 В, прямое напряжение (В _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Щелкните изображение, чтобы увеличить

Значение резистора (светодиоды в серии) = (В _{, питание} — (В _F x количество светодиодов)) / I _F

Здесь полное прямое напряжение (V _F ) из 6 светодиодов = 2 x 6 = 12 В

и прямой ток (I _F ) такой же (т.е.е. 20 мА)

( Примечание: это последовательная цепь, поэтому ток в последовательной цепи в каждой точке одинаков, а напряжения складываются) .Теперь номинал резистора (для последовательной цепи) будет:

= (В _{питание} — (В _F x количество светодиодов)) / I _F = (18 — (2 x 6)) / 20 мА

= (18-12) / 20 мА = 300 Ом

Общий потребляемый ток = 20 мА

(Это последовательная цепь, поэтому токи одинаковы) Номинальная мощность резистора

= I _F ² x Номинал резистора = (20 мА) ² x 300 Ом = 0.12 = 120 мВт

Но Это минимальное требуемое значение резистора, чтобы гарантировать, что резистор не перегреется, поэтому рекомендуется удвоить номинальную мощность резистора, которую вы рассчитали, поэтому выберите 0,12 Вт x 2 = 0,24 Вт = Резистор 240 мВт для этой схемы Номинальная мощность резистора (значение удвоено) = 0,24 Вт = (240 мВт)

Формула для определения номинала резистора (ов) для параллельного подключения светодиодов (с общим резистором):

Нажмите на изображение для увеличения

В этой схеме мы подключили светодиоды параллельно с общим резистором.Напряжение питания составляет 18 В, прямое напряжение (В _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Значение резистора (светодиоды параллельно с общим резистором) = (В _{питание} — В _F) / (I _F x количество светодиодов)

Здесь общий прямой ток (I _F ) 4 светодиода = 20 мА x 4 = 0,08 А, и прямое напряжение (В _F ) такое же (т.е. 2 В)

( Примечание: это параллельная цепь, поэтому напряжение в параллельной цепи одинаково в каждой точке, а токи аддитивны).

Теперь значение резистора (для параллельной цепи с общим резистором) будет:

= (В _{, питание} — В _F) / (I _F x количество светодиодов)

= (18 — 2) / 0,08

= 200 Ом

Общий потребляемый ток = 20 мА x 4 = 80 мА

(Это параллельная цепь, поэтому токи складываются)

Номинальная мощность резистора = I _F ² x Значение резистора = (20 мА) ² x 200 Ом = 0.08 Вт = 80 мВт

Но Это минимальное необходимое значение резистора, чтобы гарантировать, что резистор не перегреется, поэтому рекомендуется удвоить номинальную мощность резистора, которую вы рассчитали, поэтому выберите 1,28 Вт x 2 = 2,56 Вт резистор для этой схемы. Номинальная мощность резистора (значение удвоено) = 2,56 Вт (280 мВт)

Формула для определения номинала резистора (ов) для параллельного подключения светодиодов (с отдельным резистором)

Нажмите на изображение, чтобы увеличить

Это еще один способ подключения светодиодов параллельно с отдельными резисторами.В этой схеме мы подключили 4 светодиода параллельно с отдельными резисторами. Напряжение питания составляет 9 В, прямое напряжение (В _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Значение резистора (светодиоды включены параллельно с отдельным резистором) = (В _{, питание} — В _F ) / I _F Здесь общее прямое напряжение (В _F ) светодиодов = 2 и прямой ток ( I _F ) 20 мА (то есть 20 мА)

( Примечание: это параллельная цепь, но мы находим значение резистора для каждой секции, а не для всей цепи.Таким образом, в каждом разделе схема становится последовательной (см. Формулу последовательной схемы или простую схему 1 ^st выше, вы обнаружите, что они такие же).

Теперь значение резистора (для параллельной схемы с отдельным резисторов) будет:

= (В _{, питание} — В _F ) / I _F = (9 — 2) / 20 мА = 350 Ом

Общее потребление тока = 20 мА x 4 = 80 мА (Это является параллельной схемой, поэтому токи складываются)

Номинальная мощность резистора = I _F ² x Номинал резистора = (20 мА) ² x 350 Ом = 0.14 = 140 мВт

Но это минимальное необходимое значение резистора, чтобы гарантировать, что резистор не будет перегреваться, поэтому рекомендуется удвоить номинальную мощность резистора, которую вы рассчитали, поэтому выберите 0,14 Вт x 2 = 0,28 Вт = резистор 280 мВт для этой схемы. Номинальная мощность резистора (значение удвоено) = 0,28 Вт (280 мВт)

Есть другой способ (последовательно-параллельная комбинация) для соединения светодиодов с батареей; Если вы поняли этот простой расчет, то я уверен, что вы легко сможете рассчитать номинал резисторов для схемы подключения последовательно-параллельной комбинации светодиодов.

Похожие сообщения:

Как выбрать источник питания для светодиодов »Easy Calculator

Для работы светодиодных ламп и прожекторов на 12 В от сети необходим источник питания или трансформатор. Как найти подходящий трансформатор из всех предложенных вариантов? Из этого руководства вы узнаете, что важно при выборе источника питания для светодиодов. Мы также покажем вам, как рассчитать требуемую выходную мощность и выбрать подходящий светодиодный трансформатор.

Размеры блока питания для светодиодов

Помимо светодиодных светильников на 120 В, существуют также различные светодиодные прожекторы, прожекторы и другие источники света, которые работают от низкого напряжения .Обычные рабочие напряжения: 12В и 24В . Для работы низковольтных ламп от сети 120 В. требуется источник питания светодиодов. Это преобразует сетевое напряжение до требуемого напряжения светодиода. Вместо термина источник питания также используются следующие термины:

• Трансформатор
• Низковольтный трансформатор
• Источник питания светодиодов

Светодиодные трансформаторы доступны в широком диапазоне классов мощности .Однако нет смысла просто покупать трансформатор увеличенного размера, не рассчитав заранее фактическую потребляемую мощность. Многие трансформаторы имеют минимальную нагрузку и вообще не будут обеспечивать никакого напряжения, если нагрузка ниже этого предела. Поэтому вам следует подобрать трансформатор точно для вашего применения.

Расчет блока питания светодиодов

Требуемую мощность источника питания светодиодов можно легко рассчитать. Для большинства источников света и светодиодных прожекторов указана потребляемая мощность в ваттах (Вт).Вы найдете эту информацию как на упаковке, так и непосредственно на лампе. Например, если вы хотите использовать только одну низковольтную лампу мощностью 10 Вт, трансформатор также должен обеспечивать мощность не менее 10 Вт + запас мощности .

Работа нескольких ламп на одном трансформаторе тоже очень распространена и очень экономична. Здесь необходимо добавить к потребляемой мощности всех светодиодов .

Пример: Расчет мощности для нескольких прожекторов

Должны работать шесть светодиодных прожекторов 12 В по 6 Вт каждое:

6 Вт · 6 (количество) = 36 Вт

Добавьте 20% запаса мощности:

36 Вт + (0.2 · 36) = 43,2 Вт

→ Блок питания мощностью 45 Вт будет здесь хорошим выбором.

Рассчитать мощность через потребление тока

В некоторых особых случаях потребляемая мощность светодиодов неизвестна. Вместо этого потребление тока указано в амперах (А). Тогда мощность может быть определена путем умножения напряжения и тока . Затем результат можно использовать для расчета трансформатора, как описано выше. Примеры расчета мощности по напряжению и току:

• 12В · 2.5А = 30Вт
• 24В · 0,8А = 19,2Вт

Рассчитать блок питания для светодиодных лент

Светодиодные ленты часто продаются пешком. Это приводит к следующей специальности. Поэтому потребляемая мощность в магазине или в технических данных обычно указывается в Вт на (Вт / фут). Например, если вы хотите использовать светодиодную ленту длиной 5 футов, трансформатор можно рассчитать следующим образом:

Пример: расчет источника питания для светодиодных лент

Светодиодная полоса 12 В длиной 5 футов 14.4 Вт / фут должны работать:

14,4 Вт · 5 (фут) = 72 Вт

Добавьте 20% запаса мощности:

72 Вт + (0,2 · 72) = 86,4 Вт

→ Трансформатор на 90 Вт здесь будет хорошим выбором.

Расчет запаса мощности

Не рекомендуется постоянно эксплуатировать светодиодный трансформатор со 100% нагрузкой . С одной стороны, предохранитель блоков питания мог сработать от пускового тока ламп.Кроме того, блок питания может нагреваться выше среднего, что, вероятно, сокращает срок его службы. Разумный резерв также предусматривает возможность расширения осветительной установки.

В большинстве случаев рекомендуется запас хода 20%. . Если в дальнейшем планируется добавить дополнительные прожекторы, следует соответственно увеличить резерв. Расчет мощности с запасом обычно дает кривые значения. В таком случае желательно выбрать блок питания следующего более крупного размера.

Вычислитель источника питания светодиодов

Расчет мощности трансформатора светодиодов был подробно описан ранее. С онлайн-калькулятором это сделать еще проще. Здесь вы можете ввести потребляемую мощность всех светодиодных ламп, которые будут работать от источника питания, а также желаемый запас мощности. В качестве альтернативы трансформатор также можно определить, введя рабочее напряжение светодиода и общий ток всех ламп.

Калькулятор блока питания светодиодов

Инструменты на этом веб-сайте предоставляются «как есть» без каких-либо гарантий.

На что обратить внимание при использовании светодиодных блоков питания?

Расчетная мощность — важный критерий при выборе светодиодного трансформатора. Чтобы подобрать подходящий блок питания, также следует учитывать следующие моменты.

Светодиодный трансформатор или галогенный трансформатор?

Иногда возникает вопрос, можно ли существующий галогенный трансформатор использовать повторно при преобразовании в светодиод. Если рабочее напряжение светодиодных и галогенных ламп одинаковое, на первый взгляд это кажется возможным.Однако это не рекомендуется, так как многие галогенные трансформаторы имеют по крайней мере одну из следующих проблем:

• Высокая минимальная нагрузка → светодиодные лампы остаются темными или мерцают
• Нет постоянного выходного напряжения → пики напряжения повреждают светодиод
• Выходное напряжение переменного тока → см. Следующий раздел.

Если возможно, использовать трансформатор для светодиодов

AC или DC — переменное или постоянное напряжение?

Существуют светодиодные трансформаторы, которые вырабатывают переменного напряжения , и есть варианты, которые обеспечивают постоянного напряжения на выходе.Большинство низковольтных светодиодных ламп имеют встроенный выпрямитель и могут работать как от трансформатора переменного, так и постоянного тока. Однако не всегда это видно снаружи. Поэтому трансформатор всегда следует выбирать в соответствии с вашим светодиодным источником света.

На источнике света или в паспорте всегда указывается, работает ли светодиод от постоянного или переменного напряжения.

Выберите трансформатор переменного / постоянного тока в зависимости от источника света светодиода

Трансформаторы с регулируемой яркостью

Если яркость светодиодов должна регулироваться, трансформатор светодиодов можно подключить к диммеру.Но диммирование светодиодных ламп может быть проблематичным, если не все компоненты в цепи рассчитаны на это. Если вы хотите уменьшить яркость низковольтных ламп на трансформаторе, оба светодиода, диммер и трансформатор должны быть предназначены для этой цели. Только тогда есть хороший шанс, что проблем не возникнет.

Регулировка яркости должна быть указана в описании продуктов для всех компонентов. Если нерегулируемый трансформатор подключен к диммеру, свет может оставаться темным, мерцать или гудеть.

Выбрать диммируемый трансформатор при подключении к диммеру

Заключение

Рассчитать выходную мощность светодиодного трансформатора несложно. С помощью примеров и онлайн-калькулятора теперь вы можете определить параметры источника питания светодиодов для вашего приложения. Кроме того, вы знаете, какие дополнительные критерии важны при выборе светодиодного трансформатора.

Общие сведения об использовании электроэнергии и потребляемой мощности светодиодных ламп

Светодиодные лампы известны своей очень экономичностью, но каково реальное энергопотребление? Стоит ли заменять старые источники света на светодиоды? Из этой статьи вы узнаете, сколько энергии действительно потребляют светодиодные лампы и сколько затрат на электроэнергию можно сэкономить с помощью светодиодной технологии.

Энергопотребление светодиодных фонарей

В рекламе светодиодных фонарей часто продвигается большая экономия на потребляемой мощности. Теоретически энергопотребление светодиодных светильников и лампочек на намного ниже на , чем у обычных ламп. Однако фактическое энергопотребление и экономия зависят от нескольких факторов.

• Яркость
• Эффективность
• Безымянная vs марка

Яркость

Яркость светодиодных ламп теперь указывается не в ваттах, а в люменах.Однако потребление энергии по-прежнему зависит от фактического потребления энергии в ваттах. Если указана мощность светодиодной лампы 5 Вт, это потребляемая мощность при включении. Но мощность ничего не говорит о потребляемой мощности. Реальное потребление рассчитывается путем умножения потребляемой мощности на реальное время горения лампы.

Пример

5 Вт · 3 часа в день (90 часов в месяц) = 0,45 кВтч

Энергопотребление этой светодиодной лампы на 5 Вт составляет 0.45 кВтч в месяц.

КПД

КПД лампы, использованной в примере, также косвенно влияет на потребление энергии. На рынке доступны светодиодные лампы с разным уровнем эффективности. Это означает, что вы можете получить светодиодные лампы с потребляемой мощностью 5 Вт и яркостью 300 люмен. Есть и другие светодиодные лампы мощностью 5 Вт, яркость которых достигает 400 люмен.

Этот пример показывает влияние эффективности на энергопотребление:

Галогенная лампа мощностью 75 Вт имеет яркость около 1200 люмен и должна быть заменена светодиодными лампами.Для поддержания яркости можно было использовать четыре светодиодные лампы версии 300 люмен. Однако для модели с люменом 400 потребуются только три лампы. Разница между этими двумя вариантами составляет от 15 до 20 Вт и напрямую влияет на потребляемую мощность.

Без названия по сравнению с брендом

При использовании светодиодных ламп и светильников от известных производителей вы, как правило, можете полагаться на указанные данные о потребляемой мощности. Это позволяет рассчитать потребляемую мощность после умножения на ожидаемое время включения света (время горения).

Для многих светодиодных ламп без названия вы часто найдете фантастические значения в соответствии с потребляемой мощностью в описании продукта. Эта информация не может использоваться для определения реальной потребляемой мощности. Если вы хотите использовать светодиодные лампы безымянных производителей даже со всеми их недостатками, вы можете определить реальную потребляемую мощность только с помощью счетчика затрат на электроэнергию.

Энергопотребление и затраты на электроэнергию можно измерить с помощью счетчика затрат

Расчет затрат на электроэнергию светодиодов

Потребляемую мощность светодиодных ламп можно легко рассчитать.Для этого просто умножьте указанную потребляемую мощность на продолжительность освещения. Под продолжительностью света понимается время, когда лампа включена.

Чтобы определить это время как можно точнее, необходимо оценить, как долго выбранная лампа горит в среднем каждый день. Специально для освещения гостиной лучше всего выбирать среднее значение летнего и зимнего дня.

Пример расчета энергопотребления светодиодов

• Лампа: Светодиодный потолочный светильник мощностью 30 Вт в гостиной
• Время освещения в летние месяцы: 3 часа в день
• Время освещения в зимние месяцы: 6 часов в сутки
• Среднее время горения: 4.5 часов в день
• Энергопотребление в год: 30 Вт · 4,5 часа · 365 дней = 49,275 кВт · ч
• Затраты на электроэнергию в год: 49 кВт · ч · 0,15 $ = 7,35 $

Энергопотребление по сравнению со старым источники света

В приведенном выше примере светодиодный светильник мощностью 30 Вт потребляет 49 кВтч электроэнергии в год. Светильник такой же яркости с лампами накаливания имел бы потребляемую мощность около 220 Вт. При использовании галогенных ламп она все равно составляла бы около 180 Вт.Согласно приведенным выше расчетам, потребление энергии составляет:

• Энергопотребление светодиода: 49 кВтч → 7,35 долларов США
• Потребление энергии галогенов: 294 кВтч → 44,1 долларов США
• Энергопотребление лампы накаливания: 359 кВтч → 53.85 $

Сравнение показывает большую разницу в энергопотреблении между обычными источниками света и современным светодиодным освещением. В примере потребление энергии со светодиодной технологией составляет , всего 14%, по сравнению со старыми лампами накаливания и , 17%, по сравнению с галогенными лампами.

Заключение

Теперь вы можете определить потребляемую мощность светодиодных ламп на примере расчетов. Вы можете умножить потребление на цену за киловатт-час на вашего текущего тарифа на электроэнергию. Таким образом, вы сможете оценить приблизительные затраты на электроэнергию в год и будете знать, сколько вы действительно можете сэкономить при использовании светодиодного освещения.

Калькулятор светодиодных экранов — Absen-us

Тип запроса *

ТипИнформация о продуктеЗапрос цитатыДемо-запрос

Страна*

Страна * AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary islandsCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast timorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGaza stripGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHoly Престол (Ватикан Город-государство) Гондурас, Гонконг, Венгрия, Исландия, Индия, Индонезия, Иран, Исламская Республика Ирак, Ирландия, Израиль ItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSudanSurinameSvalbard и Ян Майен, Свазиленд ШвецияШвейцарияСирийская Арабская РеспубликаТайвань ТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТурки и Кайкос островаТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУруганаУзбекистанС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Рынок *

РынокДекоративные щиты и цифровые вывескиКорпоративные и лоббиРазвлеченияОтели и конгресс-центрыТорговые центры и розничная торговляСпорт и стадионыТранспортПоклонение

Форма успешно отправлена.

Отметьте обязательное поле.

Общие сведения о драйверах светодиодов от LEDSupply

Драйверы светодиодов

могут сбивать с толку светодиодную технологию. Существует так много разных типов и вариаций, что иногда это может показаться немного подавляющим.Вот почему я хотел написать небольшой пост с объяснением разновидностей, их различий и вещей, на которые следует обратить внимание при выборе драйвера (ов) светодиодов для вашего освещения.

Что такое драйвер светодиода, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Это важная часть светодиодной цепи, и работа без нее приведет к отказу системы.

Использование одного из них очень важно для предотвращения повреждения светодиодов, поскольку прямое напряжение (V _f ) мощного светодиода изменяется в зависимости от температуры.Прямое напряжение — это количество вольт, необходимое светоизлучающему диоду для проведения электричества и зажигания. По мере увеличения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока до тех пор, пока светодиод не перегорит сам себя, это также известно как термический побег. Драйвер светодиодов — это автономный источник питания, выходы которого соответствуют электрическим характеристикам светодиода (-ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода постоянного тока компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток к светодиоду.

На что следует обратить внимание перед выбором драйвера светодиода

• Какие типы светодиодов используются и сколько?
  • Узнать прямое напряжение, рекомендуемый ток возбуждения и т. Д.
• Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
  • Здесь мы сравниваем постоянный ток с постоянным напряжением.
• Какой тип энергии будет использоваться? (DC, AC, батареи и т. Д.)
• Каковы ограничения по площади?
  • Работаете в тесноте? Не слишком много напряжения для работы?
• Каковы основные цели приложения?
  • Размер, стоимость, эффективность, производительность и т. Д.
• Нужны какие-то специальные функции?
  • Диммирование, импульсное, микропроцессорное управление и т. Д.

Прежде всего, вы должны знать…

Существует два основных типа драйверов: те, которые используют входное питание постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входное питание переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, которые используют высокое напряжение переменного тока, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер светодиода низкого напряжения постоянного тока.Даже если ваш вход представляет собой переменный ток высокого напряжения, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуются низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов регулировки яркости и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас есть больше возможностей для работы в вашем приложении. Однако если у вас есть большой проект общего освещения для жилого или коммерческого освещения, вы должны увидеть, какие драйверы переменного тока могут быть лучше для этого типа работы.

Вторая вещь, которую вы должны знать

Во-вторых, вам нужно знать приводной ток, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для освещения. Важно знать характеристики своего светодиода, чтобы знать рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или чрезмерным нагревом. Наконец, хорошо знать, что вы ищете от своего осветительного приложения.Например, если вы хотите регулировать яркость, вам нужно выбрать драйвер с возможностью регулировки яркости.

Немного о диммировании

Регулировка яркости светодиодов зависит от того, какую мощность вы используете; поэтому я рассмотрю варианты диммирования как постоянного, так и переменного тока, чтобы мы могли лучше понять, как затемнять все приложения, будь то постоянный или переменный ток.

Диммирование постоянного тока

Низковольтные драйверы с питанием от постоянного тока можно легко уменьшить несколькими способами. Самым простым решением для этого является использование потенциометра.Это дает полный диапазон затемнения от 0 до 100%.

Потенциометр 20 кОм

Это обычно рекомендуется, когда у вас есть только один драйвер в вашей цепи, но если несколько драйверов затемняются от одного потенциометра, значение потенциометра можно найти из — KΩ / N — где K — значение вашего потенциометра, а N количество используемых вами драйверов. У нас есть подключенные BuckPucks, которые поставляются с потенциометром с поворотной ручкой 5K для регулировки яркости, но у нас также есть потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите провод заземления затемнения к центральному штырю, а провод затемнения к одной или другой стороне (выбор стороны просто определяет, каким образом вы поворачиваете ручку, чтобы уменьшить яркость).

Второй вариант регулировки яркости — использование настенного светорегулятора 0–10 В, например, нашего низковольтного регулятора яркости A019. Это лучший способ диммирования, если у вас несколько устройств, поскольку диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите диммерные провода прямо ко входу драйвера, и все готово.

Диммирование переменного тока

Для высоковольтных драйверов переменного тока есть несколько вариантов регулировки яркости в зависимости от вашего драйвера. Многие драйверы переменного тока работают с регулировкой яркости 0-10 В, как мы уже говорили выше. У нас также есть светодиодные драйверы Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими передними и задними диммерами. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами затемнения в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которые вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверы нуждаются в накладных расходах 2 В для питания внутренней схемы. Например, при использовании драйвера Wired 1000mA BuckPuck с входом 24 В у вас будет максимальное выходное напряжение 22 В.

Что мне нужно для питания?

Это приводит нас к определению того, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно максимальному выходному напряжению для нашего драйвера после того, как мы учтем служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы возьмем Wired 1000mA BuckPuck, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

V _o + (V _f x LED _n ) = V _дюйм

Где:

В _o = Накладные расходы по напряжению для драйверов — 2, если вы используете драйвер DC LuxDrive или 4, если вы используете драйвер AC LuxDrive

В _f = прямое напряжение светодиодов, которые вы хотите запитать

LED _n = количество светодиодов, которые вы хотите запитать

В _в = Входное напряжение на драйвер

Технические характеристики продукта со страницы продукта Cree XPG2

Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете проводную BuckPuck, указанную выше, то V _в должно быть не менее 20 В постоянного тока на основе следующего расчета.

2 + (3,0 х 6) = 20

Это определяет минимальное входное напряжение, которое вам необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения до максимального номинального входного напряжения драйвера, поэтому, поскольку мы не поставляем источник питания на 20 В постоянного тока, вы, вероятно, будете использовать источники питания 24 В постоянного тока для работы этих светодиодов.

Теперь это помогает нам убедиться в том, что напряжение работает, но для того, чтобы найти правильный источник питания, нам также необходимо определить мощность всей цепи светодиода.Расчет мощности светодиода:

В _f x Управляющий ток (в амперах)

Используя 6 светодиодов XPG2 сверху, мы можем определить наши ватты.

3,0 В x 1 А = 3 Вт на светодиод

Общая мощность цепи = 6 x 3 = 18 Вт

При расчете мощности источника питания, подходящей для вашего проекта, важно предусмотреть 20-процентную «подушку» для расчета мощности. Добавление этой 20% подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному отказу блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего примера выше нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт с выходным напряжением 24 В.

Что делать, если у меня недостаточно напряжения? Использование LED Boost Driver (FlexBlock)

Драйверы светодиодов FlexBlock — это повышающие драйверы, что означает, что они могут выдавать более высокое напряжение, чем то, что на них подается.Это позволяет подключать большее количество светодиодов последовательно с одним драйвером светодиодов. Это очень полезно в приложениях, где ваше входное напряжение ограничено и вам нужно получить

FlexBlock

больше мощности на светодиоды. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете включить с помощью одного последовательно подключенного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и может варьироваться в зависимости от входного напряжения.В режиме Buck-Boost (стандартный) FlexBlock может обрабатывать светодиодные нагрузки, которые находятся выше, ниже или равны напряжению источника питания. Вы найдете максимальное выходное напряжение драйвера в этом режиме по следующей формуле:

48VDC — V _в

Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы могли бы работать с 700 мА FlexBlock? Максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы видим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока от всего лишь 10 В постоянного тока. Таким образом, если вы были в режиме Boost-Only, вы могли включить до 16 светодиодов (48 / 2,9). Здесь мы рассмотрим использование повышающего драйвера FlexBlock для более глубокого питания ваших светодиодов.

Проверка мощности для входных драйверов переменного тока большой мощности

Теперь с драйверами входа переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно определить мощность ваших светодиодов. Вы можете сделать это по формуле:

[Vf x ток (в амперах)] x LEDn = мощность

Итак, если мы пытаемся запитать те же 6 светодиодов Cree XPG2 на 700 мА, ваша мощность будет…

[2.9 x 0,7] x 6 = 12,18

Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, как наш светодиодный драйвер Phihong 15 Вт.

ПРИМЕЧАНИЕ: При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 В. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), для работы с этим конкретным драйвером вам потребуется подключить не менее 6 из них последовательно.

Инструменты для понимания и поиска подходящего драйвера светодиода

Итак, теперь у вас должно быть довольно хорошее представление о том, что такое драйвер светодиода и что вам нужно искать при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что вопросы по-прежнему будут, и для этого вы можете связаться с нами по телефону (802) 728-6031 или [email protected].

У нас также есть этот инструмент выбора драйверов, который помогает рассчитать, какой драйвер будет лучше всего, введя характеристики вашей схемы.

Если ваше приложение требует нестандартного размера и вывода, обратитесь в LEDdynamics. Их подразделение LUXdrive быстро разработает и изготовит нестандартные светодиодные драйверы прямо здесь, в Соединенных Штатах.

Спасибо за внимание, и я надеюсь, что этот пост поможет всем, кто интересуется, что такое светодиодные драйверы.

Калькулятор проекции

Проектор — Расстояние от проектора до экрана

Что такое проекционное расстояние для проектора?

Расстояние проектора от объектива до поверхности экрана называется расстоянием до проекции.Расстояние проекции и размер изображения он производит на экране пропорциональные друг другу на основе оптики объектива. По мере увеличения расстояния между объектив проектора и экран изображение тоже увеличится.

Как далеко поставить проектор от экрана?

Расстояние проектора от экрана и размеры создаваемого изображения пропорциональны друг другу в зависимости от оптики объектива. По мере увеличения расстояния между проектором и экран изображение тоже увеличится.Если ваш проектор оснащен зум-объективом, его можно настроить для изменения размера изображения на экране без изменения расстояние до проектора. Поскольку линзы каждого проектора разные, онлайн-калькулятор проекции поможет вам рассчитать размер изображения. на экране относительно того, как далеко расположен проектор от экрана.

Какое проекционное отношение у проектора?

Для любого данного проектора ширина изображения (W) относительно проекционного расстояния (D) известна как отношение проекции D / W или расстояние к ширине.Так например, наиболее распространенное проекционное соотношение проектора — 2,0. Это означает, что для каждого фута ширины изображения проектор должен находиться на расстоянии 2 фута или Д / Ш = 2/1 = 2,0. Поэтому, если я использую проектор с проекционным соотношением 2,0 и у меня ширина изображения 5 футов, то расстояние проекции должно быть равным 10 футов. Таким образом, коэффициент проекции — это простая формула, которая позволяет легко вычислить расстояние проекции или ширину изображения, если вы знаете одно из этих значений. измерения. Объектив проектора с переменным фокусным расстоянием будет иметь два различных проекционного соотношения: одно для минимального масштабирования, а другое — для максимального.

Что считается короткофокусным проектором?

Короткофокусный проектор — это проектор с линзой, имеющей отношение проекции 0,4 (расстояние / ширина) или меньше. Эти проекторы идеально подходят для использования на заднем экране. там, где пространство за экраном ограничено, или для настенного монтажа, когда проектор будет установлен в пределах 1 или 2 футов от экрана.
