Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный).

..

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…

Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить выключатель, схема подключения выключателя

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

  • выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
  • он подключается в цепь фазового провода (L) — рис.5,
  • может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д.,
  • в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
  • выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
  • величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

  • В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
  • «включено» 1-2, 1-3 — «замыкание»,
  • при включенной одной из двух клавиш 2-3 — «обрыв»,
  • при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

  • L — фазовый, N — нулевой провода,
  • S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис. 6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа. Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Подключение выключателя

Правильный выбор выключателя является гарантией долгой и исправной службы выбранного вами изделия. Перед покупкой нужно определиться с некоторыми техническими вопросами. Одним из параметров, на которые следует обратить внимание, является сила тока и напряжение, на которое рассчитан выключатель, так как большая нагрузка вызовет перегрев контактов, и как следствие, выход из строя изделия.

Данные значения обычно указываются на корпусе выключателя, там же вы найдете схему подключения. Перед покупкой выключателя внимательно осмотрите его, попробуйте работу клавиш, которые должны преключаться без заеданий и четко фиксироваться в крайних положениях.

Высота установки выключателя на стене принципиального значения не имеет. Каждый хозяин располагает его в удобном для себя месте, хотя в последнее время многие располагают выключатель на уровне 90 см от поверхности пола, на такой высоте выключателем удобно пользоваться и взрослым и детям.

Следующий этап работы заключается в установке монтажной коробки. При монтаже скрытой проводки, выключатели устанавливают, как правило, в металлические или более современные, пластмассовые монтажные коробки (подрозетники), их диаметр 68 мм, а глубина 40 мм. При монтаже используются установочные коробки для кирпичных или гипсокартонныхх стен. В кирпичных стенах монтаж производится в углубления стен на алибастр или ротбанд. Подрозетники для гипсокртонных стен, притягиваются при помощи специальных лапок находящихся на корпусе подрозетника.

К немаловажным факторам безопасности можно отнести места соединения провода к  выключателю. Их называют терминалами. Имеется 4  вида соединения:

1. Провод зажимается непосредственно винтом. Такой способ требуется со временем выполнение протяжки соединения.

2. Еще один способ, это быстрозажимной. Провод вставляется в  отверстие при нажатой клавише. Когда клавишу отпускают, провод зажимается. Очень удобное не требующее обслуживания соединение.

3. Проводник прижимается шляпкой винта к контактной пластине. Этот способ приемлем для зажатия одного провода, зажать сразу два будет проблематично. Однако при наличии сноровки можно зажать и два провода одного сечения.

4. Крепление провода при помощи прижимной пластины.   С помощью винта пластина передвигается и зажимает один или два провода. Такой способ удобен тем, что сила зажима при этом, прямо пропорциональна усилию приложенного Вами при затяжке винта.

Ознакомившись со способами подключения, приступаем непосредственно к установке выключателя. Отключите электроэнергию, обязательно убедитесь в ее отсутствии отверткой пробником.

Перед подключением проводов к выключателю снимите клавиши и рамку с выключателя. Затем подключите провода согласно схеме на выключателе, оставив запас провода длиной 5-7 см.

Необходимо знать, что выключатель устанавливается в разрыв фазного провода, питающего осветительный прибор. Это обеспечивает безопасность при замене патронов и ламп.

Схема подключения одноклавишного и двухклавишного выключателя


Затем, корпус выключателя  вставьте в подрозетник, заверните винты, распорки раздвинутся и закрепят корпус выключателя в коробке. Винты вворачивайте равномерно, не допуская перекоса. Потом установите на место рамку выключателя и клавиши.

После окончания работ проведите проверку правильного подключения выключателя. Выключатель считается установленным правильно, если включение освещения происходит при нажатии клавиши вверх. В противном случае необходимо снова демонтировать выключатель и развернуть его на 1800 . Правильно установленный и подключенный выключатель прослужит Вам долгие годы.

Материалы, близкие по теме:

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.




Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла3

Подключение выключателя

Подключаем  включатель сами





 Как писалось раннее для того что бы сделать электромонтаж необязательно быть профессиональным электриком.   Главное внимательно изучить предстоящую задачу и ни в коем случае не работать, под напряжением.  В этой статье рассмотрим варианты подключения выключателя.  Для кого то это мелочь но для людей, которые не слишком разбираются  в электрике это достаточно сложный вопрос.

 Итак, вспоминаем программу по физике за седьмой класс, готовим индикаторную отвертку, плоскогубцы и нож. Перед тем как приступить к подробному описанию подключения выключателя, объясню вкратце принцип его работы.

Принцип выключателя достаточно прост, если вы не помните школьную программу по физике то это не беда.



Для того что бы лампочка зажглась нам необходимо подать на контакты патрона фазу и ноль.  По существующим стандартам электробезопасности  ноль идет напрямую и без разрыва до конечного потребителя (в нашем случае это электролампочка).



Исходя из выше написанного,  работать нам предстоит с фазным проводом. Прежде чем дойти до лампочки его необходимо прервать, для того что бы мы могли управлять освещением. Для этого мы пропускаем Фазу через выключатель, то есть с распределительной коробки фаза приходит на выключатель а с него мы  подаем в нужное время  эту же фазу, на электролампочку.

А теперь, хватит теории давайте рассмотрим наглядно, подключение выключателя к лампочке.









Взглянув на  схему выше, вы убедились, что она довольна проста.  Справа  в распределительную коробку входят  коричневый  и синий провод, то есть это питающие  провода распределительной коробки.

Синий провод (ноль) сразу идет к лампочке, и ни в коем случае не нужно это изменять.

Коричневый провод (Фаза) нам необходимо довести до выключателя,  При помощи скрутки или клемника  присоединяем провод идущий к выключателю (если у вас одинарный выключатель  то для его подключения достаточно двух проводов).

После распределительной коробки  Фаза подключается к нижнему контакту выключателя (опционально для каждой марки выключателя).   Второй провод присоединяем  к выходу выключателя, смотрим внимательно на схему.  С выключателя он возвращается в распределительную коробку и с помощью скрутки или клемника подсоединяется  к второму проводу идущему от электролампочки.

Вот и все мы благополучно присоединили одинарный выключатель к электролампочке.



Запомните !!!



1.  На выключатель подается только Фаза независимо одинарный он или двойной.

2. Ноль строго без разрывов идет из распределительной коробки к электролапочке.

3. Все работы проводятся строго без напряжения.



После того как вы все сделали необходимо проверить что именно вы подключили к выключателю.  Берем индикаторную отвертку и приставляем ее к входу в выключатель, если сигнальная лампочка загорелась то все  в порядке, если нет смотрим схему подключения в распределительной коробке и при необходимости меняем местами фазу и ноль.



Следующий этап это подключение двухклавишного выключателя.



Суть подключения одинарного и двухклавишного выключателя остается прежней  ВХОД и ВЫХОД.

Если в случае с одинарным выключателем мы получили один вход и один выход, то с двухклавишным у нас получается один вход и два выхода. Как вы уже поняли для его подключения нам необходимо проложить от распределительной коробки не два, а три провода.

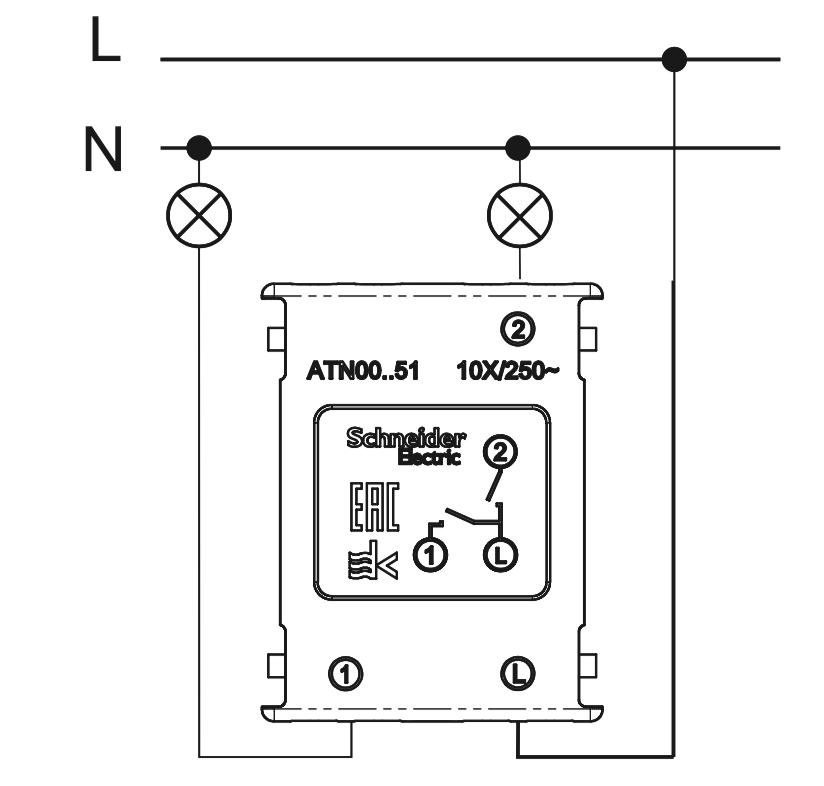

Смотрим ниже схему подключения двухклавишного выключателя.







Как видите мы просто размножили выход с выключателя а принцип его работы точно такой же как и у одинарного.



Предоставленные выше схемы подключения могут отличатся благодаря расположению входного контакта на выключателе. На разных моделях он может быть установлен по разному (внизу, вверху, справа и слева).



Определение входа в выключатель



Для того что бы определить где именно вход в выключатель на потребуется мультиметр. Ставим мультиметр на прозвонку, то есть предварительно замкнув два щупа мультеметра, щелкаем переключателем. Когда раздастся звуковой сигнал,  приступаем к определению входа выключателя.

На двухклавишном выключателе три контакта



Один из них вход и два выхода, значит, включаем выключатель и приступаем к прозвонке.  Один щуп ставим на предполагаемый вход и оставшийся щуп на предполагаемый выход. Если раздался звуковой сигнал значит, вы угадали, ну а если нет то меняем расположение щупов.  После того как вы нашли один вход и два выхода пощелкайте клавишами выключателя, если все правильно то сигнал будет прерываться а следовательно и отключать электролампочку.





Конечно, не в каждом доме есть мультиметр, ну на нет и суда нет. Смотрим на выключатель с обратной стороны. В основном на  двухклавишных выключателях вход это L3 а L1 и L2  соответственно выход.  На крайний случай спросите у продавца, где на выключателе вход и он вам с удовольствием поможет в этом нелегком деле)))))).



< Теплый пол Выбор штробореза >
< Предыдущая   Следующая >

выключатель открытия — Русский перевод — Словарь Linguee

для створок до 7 м с l im i t выключатель на открывание 2 4 V с магнитным энкодером , с механической остановкой при открытии.

niceforyou.com

для створок до 7 м с концевым в кл юч ат елем положения откр. 24 В пост. тока, с магнитным энкодером, самоблокирующ и йс я, механический ст оп ор на открытии.

niceforyou.ru

Предварительно смонтированный, встроенный двойной l im i t переключатель b o th du ri n g открытие a n d закрытие (HY7005).

niceforyou.com

Двойной встроенный ко н цев о й выключатель открытого и зак ры того положения (HY7005).

niceforyou.ru

autom при i c выключатель o v er o f открытие ll5 ll5 В зависимости от направления движения […]

машины, противоположные открывающие валки подняты,

[. ..]

, таким образом позволяя зубьям работать один раз и один раз против направления движения машины.

truetzschler.de

Вс т ре чн ы е разрыхлительные в ал и ки поднимаются в зависимости от […]

движения машины таким образом, чтобы зубья работали

[…]

то в одном направлении движения машины, то в противоположном.

truetzschler.de

Активация и деактивация могут быть либо прямыми, с помощью из a переключателя , o r косвенного, например e b y y открытие a n d закрытие передней служебной двери.

daccess-ods.un.org

Техническая служба, уполномоченная проводить испытания, может потребовать проведение испытаний отдельных частей транспортных средств для проверки допущений, основанных на расчетах.

daccess-ods.un.org

Центральный замок с предохранителем oc k ; переключатель 8 0 80 с нормально замкнутыми контактами с позицией ti v e открытие o n открытие c e nt Блокировка рал, напряжение на балласт, фаза зарядки и аккумуляторная батарея отключены. выключен электронным балластом […]

Световые технические характеристики

электромах.нл

Отключение светильника при открытии ц ен тр ального затвора Центральный затвор с отключением напр я же ни я ни я 0005 я е р е р юч ающих элементов 8080 с контакта м и с принудительным р аз мы канием; при открытии центрального затвора напряжение пускового устройства, зарядного кабеля и цепи батареи отключается при [. ..]

неисправная лампе при неисправности лампы электронное

[…]

пусковое устройство прерывает цепь лампы Светотехнические характеристики

электромах.нл

Обязательно сделать

[…] убедитесь, что двигатель r i s переключаемый o f f электрически в t h e открытие o si ция по пути l im i t switch a n d не останавливается […]

механически клапаном.

ari-armaturen.es

Обязательно убедитесь, что двиг а те ль в положение о т кр ия отключ а ет сяными клю ча телями, а не механически, т.е. […]

Благодаря клапану.

ru.ari-armaturen. com

Само название указывает на импульсный источник питания, где в переключающих транзисторах используются как a switch f o r the rap id l размыкание a n d замыкание цепи для управления или регулирования выходной мощности.

лигатура мягкая.com

Само название пески указывает Электропитание Режи м а Выключателя, г де в переключении транзисторов используют с я как вы кл ел ü д л я быстрое от к ры ти я и закрытие схемы, чтобы управлять или регулировать […]

поставку вывода.

ligaturesoft.com

Активация и деактивация могут быть либо прямыми, с помощью из a переключателя , o r косвенного, например e b y y открытие a n d закрытие передней служебной двери.

UNEC.org

Включение и выключение может быть либо прям м, пр и помощи в ык лю ча теля, либо опосредованным, на п ри ме р путем о т к рыв ан ия и закрывания передней служебной […]

двери.

unece.org

Отключение

[…] крутящий момент регулируется производителем для обоих направлений, т.е. для направления n открытие (от до rq u e переключатель 1 ) , а также для направления «закрытие» (моментный выключатель S2) на указанное […] Значение

с допуском ± 10%.

emet-impex.com.pl

В заводе моменты выключения к ак дл я направления от кр ы до 000 ча тель S1), так и для направления «закрывает» ( моментовый выключатель S2) установлены на определенную [. ..]

проявление с точностью ± 10%.

emet-impex.com.pl

Открытие o f t he pres su r e Комбинация переключателя i s n a результат …]

из этих проблем: 1) забит патрон фильтра,

[…]

2) закупорка в системе водопровода, 3) питание гидромассажной ванны не было отключено до ее слива, или 4) воздушная пробка в трубопроводах.

hotspring.no

Срабатывание реле д ав л е ни я происходит п ри с ледующих проблемах: 1) забитый […]

картридж фильтра, 2) блокировка потока воды в

[…]

трубопровода, 3) питание не было отключено от спа перед сливом воды, 4) воздушная пробка в трубопроводе.

hotspring.com.ua

Он спросил меня пару раз s t o switch o n t he machine.

daccess-ods.un.org

Он несколько раз приказал мне подключить генератор.

daccess-ods.un.org

Если отображается тег s a n открытие < c od e>, это sh ou l d switch t o другое состояние, в котором нет другого синтаксиса […] Применяются правила

(т. Е. Все, что

[…]

, который обычно выглядит как синтаксис вики, следует рассматривать как «тупой» текст), пока он не найдет тег close .

dokuwiki.org

Если он ви д ит открывающий т эг < code>, о н переключается в др угое состояние, в котором […]

другие синтаксические правила не

[…]

применяются (т. Е. Что-либо, что выглядит как синтаксис вики воспринимать как «простой» текст), до тех пор, пока не найдёт закрывающий тэг .

dokuwiki.org

Во второй половине 2003 года обновление веб-сайта стало гораздо более заметным, и согласованность всех предпринятых усилий стала

[…]

более очевиден с размещением

[…] новая домашняя страница для t h e открытие o f t he General Conference […]

и (воссоздание) существенного

[…]

тематический раздел (примерно 70 000 новых страниц за два года).

unesdoc.unesco.org

Во втором полугодии 2003 г. фаза обновления веб-сайта стала гораздо более наглядной и согласованность всех усилий

[…]

приобрела более четкий характер в

[…] разме щ ени я н а нем в х од е о тк рытия […]

конференции новой домашней страницы

[…]

и создания тематических разделов (примерно 70 000 новых страниц за два года).

unesdoc.unesco.org

Совместная группа экспертов решила встречаться два раза в год на один-два дня, с возможностью y o f open t h e встреч с другими членами Комитет по конвенциям и рекомендациям и Комитет по экономическим, социальным и культурным правам, а также приглашение экспертов по обсуждаемым темам.

daccess-ods.un.org

Объединенная группа экспертов постановила согласование продолжительностью от одного двух дней в год с использованием предложений на этих совещаниях и рекомендаций по экономическим, социальным и культурным правам, а также экспертам по вопросам, рассмотрению.

daccess-ods.un.org

В результате молодые люди стали лучше подготовлены к управленческой работе

[…]

и предпринимательские роли, которые

[…] будет использоваться на t h e открытии o f t наследственных участках [. ..]

публика в Фазе II проекта.

unesdoc.unesco.org

В результате молодежь в настоящее время оказалась

[…]

лучше подготовленной к роли

[…] менеджеров и предпринимателей а те ле й , что б у де т и сп ользовано после […]

открытия публичного доступа к объектм

[…]

наследия в осуществлении второй фазы проекта.

unesdoc.unesco.org

Г-н Хор пришел к выводу, что жизненно важно подтвердить справедливость как основу решения; создать международную благоприятную среду, которая поддерживает и помогает развивающимся странам th a t switch t o n ew экономические и технологические модели; и признают права отдельных лиц и сообществ на устойчивое развитие, экологическую безопасность, международную солидарность, а также все их права человека.

daccess-ods.un.org

В заключении г-н Коррекция, что исключительно важно подтвердить такое положение справедливости в качестве основы решения; создала международную стимулирующую среду, которая способствовала развитию стран в переходный период на новые экономические и технологические модели; и права отдельных лиц и общин на устойчивое развитие, экологическую безопасность, международную солидарность, а также все их права человека.

daccess-ods.un.org

Кроме того, Италия запустила в 2008 году t h e switch f r om аналогово-цифровое вещание с целью увеличения количества телеканалов и обеспечения доступа к новым голоса к информации.

daccess-ods.un.org

Кроме того, в 2008 году Италия перешла с аналогового на цифровой формат вещания с целью увеличения количества телевизионных каналов и обеспечения доступа к информации для широкого круга населения.

daccess-ods.un.org

Как указано в ЮНКТАД

[…] Генеральный секретарь t h e открытие o f t Встреча с экспертами […]

во время сеанса полезные технологии

[…]

, переданные в НРС, часто не являлись передовыми технологиями, однако относительно простые технологии могли помочь значительно повысить производительность.

daccess-ods.un.org

Как отмечать

[…] генеральный секретарь Ю НК ТА Д , открывая с о ве ща ни е, а также специалисты […]

в ходе заседания, передаваемые НРС полезные

[…]

технологии часто самых передовых, довольно простых технологий, помогающих, тем не менее, радикально поднять производительность в этих странах.

daccess-ods.un.org

Большой и перспективный городской водопровод

[. ..] Европейский Союз Projec t « SWITCH » ( 2006-2010) в стадии реализации […]

ЮНЕСКО-ИГЕ стремится к смене парадигмы

[…]

для достижения устойчивого развития в городе будущего и имеет важные элементы, выходящие за рамки чисто научных областей, включая социальную интеграцию и широкое управление и институциональные вопросы.

unesdoc.unesco.org

В рамках крупного

[…]

перспективного проекта сообщества

[…] в области го р одс к их водных р е су рс ов «SWITCH» (2006-2010 […]

гг.), Осуществляется который под

[…]

руководство-ИГЕ, ведется новые подходы с целью обеспечения устойчивого развития в целях будущего будущего и проводится работа по важным направлениям, включая такие вопросы, как социальная интеграция и управление на основе включения, а также создание институциональной системы. структуры.

unesdoc.unesco.org

Комитет был информирован, в частности, о том, что для обеспечения строгого соблюдения требований Руководства по закупкам в отношении сбора и оценки предложений (см.

[…]

A / 65/5 (Vol. II), пп.

[…] 185 и 214), конструкция Te nd e r Открытие C o мм ittee было отремонтировано и стандартно […]

рабочие процедуры

[…] Был выпущен №

, охватывающий функции и обязанности Комитета и его членов, а также конкретные инструкции по обработке просроченных заявок.

daccess-ods.un.org

Комитет, в частности, был информирован о том, что для обеспечения соблюдения требований Руководства по закупкам в отношении приглашений

[…]

принять участие в торгах и

[…] оценки предложени © (см. А / 65/5 (Том II), объем 185 и 21 4) структура К ом итета по объявлению [. ..]

тендеров была пересмотрена,

[…]

включены стандартные функции неиспользованных процедур.

daccess-ods.un.org

Также были даны разъяснения относительно вероятного

[…]

Последствия для бюджета ЮНЕСКО

[…] методы возможности ib l e выключатель t o a четырехлетний срок эксплуатации […] Программа и бюджет

, в частности

[…]

в части резервов на непредвиденные расходы.

unesdoc.unesco.org

Было также дано разъяснение в отношении

[…] вероятных последс т ви й возможного п ере хо да на четырехлетнюю […]

оперативную программу и бюджет

[…]

для методов бюджетирования в ЮНЕСКО, в частности в отношении ассигнований на непредвиденные расходы.

unesdoc.unesco.org

Некоторые Стороны также предложили возможные подходы к группировке действий, предпринимаемых в Приложении I

[. ..]

Стороны, в том числе действия, ведущие к изменениям

[…] в технолог т.е. с ; переключение f r om международный […]

местным поставщикам; принятие стандартов;

[…]

и тарифы, налоги и субсидии или другая политика, искажающая торговлю.

daccess-ods.un.org

Некоторые Стороны также предложили возможные подходы к группированию, принимаемых

[…]

Сторонами, включенными в приложение I,

[…] таких, как меры, в еду из и е к и из ме не ни ям в технологиях, […]

переключение с международных на

[…]

местных поставщиков; принятие стандартов; а также тарифы, налоги и субсидии, а также другие меры политики, ведущие к торговымропорциям.

daccess-ods.un.org

Тормозной кран прицепа автоматический al l y переключает o v er и приводит в действие рабочий тормоз [. ..] Система

в зависимости от АКПП,

[…]

регулятор мощности тормозов в зависимости от нагрузки.

et.amazone.de

Тормозной клапан прице п а переключает а вт оматически и п риводит в действующую […]

тормозную систему в зависимости от положения

[…]

автоматического регулятора тормозного усилия, действующего в зависимости от нагрузки.

et.amazone.de

При срабатывании регулирующих клапанов могут запуститься несколько гидроцилиндров

[…] функционирующая, в зависимости от t h e коммутационная p o si ция!

et.amazone.de

При работе гидравлических устройств

[…] управление в зависи м ос ти от в кл юч ен ной позиции […]

могут одновременно сработать несколько

[. ..]

гидравлических цилиндров!

et.amazone.de

Неконтролируемые расцепители зависят от

[…] местоположения и площади т ч е проемов и н т е внешние конструкции […]

и скорость передачи воздуха через

[…]

их, что зависит от многих факторов, таких как температура, атмосферное давление, влажность, скорость и направление ветра.

chernobyl.info

Величина неконтролируемых металлов

[…] зависит от располо ж ен ия и площади о т ве рс ти и ограждающих […]

внешних конструкций и расхода воздушного

[…]

потока через них, что от многих факторов, таких как температура, барометрическое давление, влажность, скорость ветра и его направление.

chernobyl.info

Разработка бесплатного программного обеспечения a n d open s o ur ce [. ..]

— приоритетное направление деятельности ЮНЕСКО по обеспечению доступности инструментов

[…]

для обработки информации и расширения интерактивного доступа к информации и обмена знаниями.

unesdoc.unesco.org

Одной из областей деятельности

[…]

ЮНЕСКО является разработкой бесплатного

[…] программного обес п еч ен и я с о т кр ыт ым исходным кодом, […]

позволяющая получать средства для обработки

[…]

информации и расширять интерактивный доступ к данным и обмену знаниями.

unesdoc.unesco.org

Организованная ИЮО конференция CONFINTEA V для 90 стран по среднесрочному обзору в Бангкоке,

[…]

Таиланд, с 8 по 11 сентября 2003 г. (см.

[…] выше, п. 2) w a s открыт o n I международный [. ..]

День грамотности сразу после запуска

[…]

Десятилетие грамотности в Азиатско-Тихоокеанском регионе.

unesdoc.unesco.org

Открытие организованной Институтом образования по образованию (ИЮО)

[…]

конференции по среднесрочному обзору

[…] (КОНФИНТЕА В ), в которой пр ин яли участие […]

90 государствчленов (8-11 сентября 2003 г.,

[…]

Бангкок, Таиланд) (см. Пункт 2 выше), состоялось Между родным днем ​​грамотности непосредственно после церемонии, посвященной началу Десятилетия грамотности Организации в Азиатско-Тихоокеанском регионе.

unesdoc.unesco.org

Сектор проявил инициативу к

[…]

установить сеть участников

[…] оказание помощи medi a i n open a n d постконфликтных ситуациях […]

, в который входят национальные организации,

[. ..]

международная НПО, профессиональные организации и члены семьи ООН.

unesdoc.unesco.org

Сектор выступил инициатором создания взаимодействия

[…]

между всеми, кто оказывает

[…] помощь средствам инфор м ац ии в условиях о т кр ыт ог о конфликте и в постконфликтных […]

ситуации, включая

[…]

национальные организации, международные организации, профессиональные организации Организации Объединенных Наций.

unesdoc.unesco.org

Хотя демократия приносит свободу, она также может помочь экстремистам использовать демократическое пространство в своих интересах, часто пропагандируя религиозную нетерпимость и религиозную нетерпимость. провоцирование межобщинных конфликтов вопреки демократическим принципам.

daccess-ods.un.org

Хотя демократия дает с собой свободу, она может также дать экстремистам возможность использовать условия для достижения их целей, заключающихся в поощрении религиозной нетерпимости и разжигании межобщинных конфликтов в нарушение демократических принципов.

daccess-ods.un.org

570271 Pilz | Предохранительный шарнирный переключатель, правое открывание | 744-8692

Размер кабельных вводов

M12

Вид замка

Петля

Минимальная рабочая температура

-25 ° С

Максимальная рабочая температура

+ 70 ° С

Ввод в лоток

M12

Конфигурация нормального состояния

2NC

570270 Pilz | Pilz PSEN hs1. 1p Предохранительный шарнирный выключатель | 744-8698

Размер кабельных вводов

M12

Вид замка

Петля

Минимальная рабочая температура

-25 ° С

Максимальная рабочая температура

+ 70 ° С

Ввод в лоток

M12

Конфигурация нормального состояния

2NC

Все продукты | Schneider Electric Украина

  • se.com/ua/ru/work/products/access-to-energy/»>

    Доступ к энергии

  • Автоматизация и безопасность зданий

  • Системы питания и охлаждения

  • Автоматизация и промышленный контроль

  • Распределение электроэнергии низкого напряжения

  • se.com/ua/ru/work/products/medium-voltage-switchgear-and-energy-automation/»>

    Распределение электроэнергии среднего и автоматизация электроснабжения

  • Электроустановочное оборудование и системы управления домом

  • Солнечная энергетика

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
