Распиновка гарнитуры: схема распайки разъема и штекера гарнитуры

Содержание

Подключение микрофона или гарнитуры к компьютеру

Микрофон, наушники и гарнитура

У звуковой карты компьютера предусмотрены раздельные гнёзда: одно для микрофона, другое — для наушников. Микрофон и наушники могут быть как раздельными устройствами,  так и объединёнными в компьютерную гарнитуру (наушники + микрофон) с двумя отдельными 3-контактными штекерами TRS: микрофонным (розовым) и наушниковым (зелёным).

У смартфонов и у некоторых ноутбуков гнездо одно — оно предназначено для подключения мобильной гарнитуры, оборудованной одним 4-контактным штекером TRRS.

Микрофонное гнездо компьютера и гарнитурное гнездо смартфона распаяны по-разному. По этой причине гарнитура смартфона не работает с ПК, а компьютерный микрофон не работает со смартфоном. Только наушники работают нормально и с ПК, и со смартфоном.

Петличный микрофон

Петличные микрофоны с учётом различий в распайке разрабатываются либо под смартфон либо под ПК. В «петличке» для смартфона используется 4-контактный штекер, распаянный по логике гарнитуры смартфона. С компьютером такой микрофон работать не будет. «Петличка» для ПК распаяна точно так же, как компьютерный микрофон и не работает со смартфонами. ▼

Продаются комплекты из двух микрофонов — один для смартфона, другой для компа.

С помощью переходника можно подключить компьютерную «петличку» к смартфону, а смартфонную — к ПК. Схемы переходников приведены ниже.

Гарнитура CTIA — к компьютеру

Чтобы подключить мобильную гарнитуру к компьютеру с раздельными гнёздами «Наушники» и «Микрофон», нужен переходник — сплиттер.

Гарнитура подключается к гнезду сплиттера. Штекеры сплиттера подключаются к гнёздам звуковой карты. Зелёные коннекторы — наушники, розовые — микрофон.

Этот же сплиттер позволяет подключить петличный микрофон для смартфона к компьютеру. При этом используется только розовый штекер. Зелёный штекер (наушники) остаётся не задействованным.

Петличный микрофон для смартфона — к компьютеру

Если в ноутбуке есть совмещённое гнездо для подключения гарнитуры, переходник не нужен — в этом случае петличный 4-контактный микрофон подключается напрямую.

В случае с отдельным микрофонным входом потребуется либо сплиттер ▲, либо переходник попроще ▼

Схема перепайки петличного 4-контактного микрофона под ПК ▼

Компьютерная гарнитура — к смартфону

Вот схема ▼ противоположного сплиттера — сигналы с двух гнёзд он выводит на один штекер.



Компьютерный микрофон — к смартфону

Для подключения ПК-микрофона или ПК-петлички к смартфону подойдёт предыдущий сплиттер ▲, либо простой переходник ▼





Если смартфон откажется воспринимать микрофон, потребуется впаять в переходник резистор 1 кОм, имитирующий сопротивление микрофона мобильной гарнитуры. Возможно, потребуется сымитировать и наушники ▼




Поделиться новостью в соцсетях

Распиновка разъёма наушников: виды, схемы, ремонт

Наушники — чрезвычайно полезный аксессуар, с помощью которого можно не только слушать музыку, не отвлекая окружающих, но и смотреть фильмы, проигрывать любые медиафайлы, а также общаться с близкими, используя предназначенные для этого программы.
Но иногда возникает необходимость произвести какой-либо ремонт наушников. Для этого необходимо знать их распиновку — сведения о расположении контактов или, проще говоря, внутреннее устройство аксессуара. О том, чем отличаются друг от друга различные разъёмы, о схемах и ремонте наушников в целом вы узнаете в данной статье.

Содержание статьи

Виды разъёмов наушников

Круглые разъёмы, в которые вставляется это устройство, знакомы каждому современному человеку. Но не все обращают внимание на то, что они отличаются по размеру.

Наушники можно подключить к огромному количеству самых разных бытовых приборов: к телевизору, компьютеру, смартфону или музыкальному плееру. По размеру разъёмы делятся на три группы. Каждый из них имеет в названии слово Jack, что в переводе с английского означает «гнездо». Лёгкое для запоминания и произношения слово перебралось и в русский язык и теперь используется большим количеством пользователей.

  1. Jack или большой джек.
    Разъём в 6,25 мм, который используется в профессиональной среде. С ним приходится часто взаимодействовать музыкантам — подходящие штекеры имеют микрофоны, гитары и другие нужные для профессиональных нужд инструменты.
  2. Мини-джек — 3,5 мм. Самый распространённый разъём в обычных бытовых устройствах. Используется в телефонах, ноутбуках, телевизорах и других приборах, к которым можно подключить обычные наушники или гарнитуру.
  3. Микроджек. Самый маленький вариант, его размер составляет всего 2,5 мм. Используется в некоторых маленьких телефонах и музыкальных плеерах.

Мини-джек разъёмы, которые пользуются наибольшей популярностью в настоящее время, также классифицируются на несколько видов в зависимости от количества проводов: двухконтактные, трёх- и четырёхконтактные. Первый вариант сейчас практически не используется, его можно встретить только в самых старых моделях устройств.

Трёхконтактные наушники — обычный аксессуар, два провода которого являются левым и правым каналом, а третий — общим.

При наличии четвёртого кабеля это уже гарнитура — наушники с микрофоном, которые чаще всего идут в комплекте с большинством смартфонов и телефонов.

Для того чтобы произвести качественный и правильный ремонт, необходимо знать схему внутреннего устройства наушников. У каждой модели она собственная, поэтому на этот момент стоит обязательно обратить внимание.

Схемы распиновки разъёма наушников с микрофоном и без него

Схема распиновки для гарнитуры и обычных наушников отличается количеством проводов, как уже упоминалось выше. Кроме того, могут быть и другие отличия в зависимости от производителя и модели устройства.

Штекер обычных трёхконтактных наушников называется TRS — это аббревиатура от трёх английских слов «кольцо, гильза и кончик». С помощью схемы можно произвести ремонт оборвавшегося штекера, повреждённых проводов и так далее.

Для этого понадобится произвести распайку устройства и спаять его заново, учитывая особенности вашей модели.

Четырёхконтактные разъёмы называются TRRS и бывают двух видов: CTIA и OMTP. Особенностью каждого вида станет расположение двух контактов — общего и микрофона. Они могут находиться либо ближе к проводам, либо ближе к острию разъёма.

ВАЖНО! При покупке гарнитуры важно определить тип устройства. Если подключить его к системе другого вида, звук будет глухим и некачественным, а микрофон и вовсе не заработает.

Ремонт наушников

В зависимости от неполадки, с которой вам пришлось столкнуться, можно произвести различный ремонт наушников самостоятельно. Например, заменить штекер.

Для этого понадобится отрезать штекер, а затем подготовить кабель к работе следующим образом: от двух каналов необходимо отделить медный провод таким образом, чтобы получилось всего четыре кабеля. Затем два медных соединяются, после чего можно приступать к снятию изоляции. Это можно сделать с помощью не слишком долгого нагревания провода. Удалите остатки лакового покрытия любым острым предметом.

Внутри вы увидите три контакта. Кабель необходимо продеть сквозь верхнюю половину разъёма и вставить крышку в металлическую основу.

После этого концы проводов необходимо обработать с помощью припоя и паяльника. Для выполнения следующих этапов работы понадобится схема распиновки именно вашей модели наушников. Важно, чтобы соединение между кабелем и клеммой было довольно надёжным. Кабель необходимо вставить в отверстие и обмотать несколько раз.

Произведите проверку работы динамиков. Не пугайтесь шорохов или других странных звуков, которые могут возникнуть — они исчезнут, как только вы завершите работу. Если всё в порядке, то можно припаивать детали друг к другу в нужных местах. Затем контакты обжимаются плоскогубцами.

Теперь вы знаете о том, что такое распиновка разъёмов наушников, зачем нужны схемы и как произвести не слишком сложный ремонт устройства. С этими знаниями вам не придётся тратиться на оплату услуг специалистов или покупку нового аксессуара.

Подпишитесь на наши Социальные сети

Распиновка джек 3.5 - универсальный штекер для проводных гарнитур


Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №

Имя пин-кода

Описание

1.

Tip

Левый

2.

Ring

Правый

3.

Ring

Земля

4.

Sleeve

Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.


Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

2D-Модель

Ремонт кабеля наушников — Распиновка джек 3.5 мм

Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)

В данной статье разберём, какие виды штекеров бывают, что такое распиновка (мини джека и не только), и какие виды существуют. Также рассмотрим ремонт штекера наушников, пайку mini jack 3,5 mm. Всё это совершенно не сложно, главное знать буквально пару нюансов.

Содержание статьи:

  1. Распиновка мини джека – mini jack 3.5 mm ⭐
    1.1 Какие есть виды штекеров в наушниках?
  2. Пайка джека и миниджека 3.5. +Видео
    2.1 Как найти место перелома провода в наушниках?
    2.2 Что нужно, чтобы припаять штекер?
    2.3 Ремонт штекера – подробная инструкция

1. Распиновка мини джека – mini jack 3.5 mm

Распиновка штекера mini jack 3.5 mm и её понимание важно для ремонта наушников. Но изучить распиновку мини джека любому владельцу проводных наушников можно и для общего развития. Схема распиновки контактов на micro-jack 2,5 мм будет аналогичной.

Пины, грубо говоря, – это метализированные контакты штекера.

Черные (либо иного цвета) разделители между пинами – это пластмасса изолятора, которая не дает произойти замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже.

  • Штекер (mini jack) наушников на 2 контакта (распиновка). Встречается редко. В основном используется для подключения микрофонов, а так же в старых радио-приёмниках в выходах под наушники.
  • Штекер (миниджек) наушников на 3 пина. Универсальная схема для всех девайсов. Наушники с такой распиновкой миниджека будут работать на всех устройствах, не зависимо от года выпуска, фирмы и модели. Недостатком является отсутствие возможности подключения микрофона и кнопки/кнопок управления в режиме гарнитуры. Для такого существуют 4-пиновые штекеры.
  • Миниджек на 4 пина – распиновка штекера наушников с микрофоном. Распайка данного штекера похожа на трехпиновый. Отличием является разделенный пополам контакт массы. Это дает нам еще один пин, через который подключается канал микрофона и кнопки управления. Наушники в таком варианте исполнения часто называют гарнитурой.

В 2012 году был пересмотрен стандарт распиновки в данном штекере. Контакт 3 (общий) и контакт 4 (микрофон) поменялись местами. На картинке выше представлена распайка после 2012 года, то есть современная.

  • Mini jack на 5 контактов (распиновка). Применяется достаточно редко. В отличие от четырех-пинового, в данном штекере не один канал микрофона, а целых два. Они нужны, например, для реализации системы активного шумоподавления в внутриканальных (вакуумных) наушниках, в которых установлено по микрофону в наушнике

Наглядно о перепайке такого штекера вы можете узнать в этом видео:

1.1 Виды штекеров в наушниках

Какие есть виды штекеров в наушниках?

В современных наушниках в основном используют следующие виды штекеров:

  • 2,5 миллиметровый micro-jack. Формат старый, но применяется и сейчас. Распространён (хоть и не особо) как штекер для балансного подключения наушников и как штекер для подключения кабеля к чаше.
  • 3,5 миллиметровый mini-jack. Cамый популярный вид соединения для наушников в мире.
  • 6,3 миллиметровый jack. Используется в концертной и студийной аудио аппаратуре — усилители, микрофоны, микшеры, наушники. Или в «домашних» наушниках. В дорогих и не очень.
  • Другие виды штекеров. У Sony есть своё «видение» балансного подключения – 4,4 мм jack. Традиционное решение для ограничения в экосистеме. Есть также относительно распространённые штекеры для подключения высококачественных аудиофильских наушников, наприме XLR и mini XLR.



Можно выделить и несколько совершенно других типов штекеров для наушников:

  • USB (в том числе Type-С)
  • Lightning (для техники Apple)
  • Наушники без штекера или беспроводные наушники 😉
  • Фирменные (проприетарные) штекеры разных брендов.

2. Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. 🙂

  1. Определить место и тип поломки (перелом провода районе штекера).
  2. Определить количество пинов (контактов) в штекере.
  3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
  4. Зачистить и залудить паяльником обрезанный провод.
  5. Определить распайку жил.
  6. Припаять жилки провода на зачищенные контакты штекера.
  7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
  8. Надеть термоусадочную трубку и «усадить» источником тепла.

Ниже разберём всё более детально. Также есть полезное и наглядное видео.

2.1 Как найти место перелома провода в наушниках

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

  1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
  2. Включить музыку на устройстве.
  3. Вставить правильно наушники в уши (левый в левое, а правый – в правое 😀 )
  4. Закрепить участок провода от штекера до наушников.
  5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

При перегибе в районе штекера за частую звук появляется и исчезает в одном либо обеих наушниках. Таким образом мы определились с местом ремонта. Можно, конечно, и прозвонить, но это не спортивно. 😆

2.2 Что нужно, чтобы припаять штекер

2.2 Что нужно, чтобы припаять штекер?

  1. Паяльник (можно самый простой)
  2. Олово (желательно не самое дешевое)
  3. Канифоль
  4. Канцелярский нож (можно просто лезвие от него)
  5. Супер-клей (любой)
  6. Нитки (любые простые тонкие)
  7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм  (по цвету провода наушников)
  8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2. 3 Ремонт штекера – подробная инструкция

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

  1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
  2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
  3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
  4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
  5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
  6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск.
    6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий).
    6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
    6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.
  7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
  8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
  9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
  10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
  11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
  12. Приступаем к укреплению корпуса штекера.
  13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
  14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Служит штекер после пайки миниджека в среднем от года до двух. После повторной поломке можно повторить процедуру. 🙂


Полезные статьи по теме:


Виды гарнитур и контактов 3.5мм миниджек. Совместимость TRS TRRS CTIA OMTG – Petlichka.kz

Для начала договоримся о терминах.

Гарнитура=Наушники+Микрофон. Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу.

Штекер, который часто называют «джеком», имеет техническое название: TRS (три контакта) или TRRS (четыре контакта). Контакты штекера нумеруются от острия к основанию.

У наушников каждому контакту назначение задано чётко:

1. Левый канал

2. Правый канал

3. Общий провод

У гарнитуры не всё так однозначно. Существует два основных стандарта распайки гарнитуры — OMTP и CTIA.

Если гарнитура у вас не той системы, что смартфон — звук в «ушах» будет глухой, а микрофон работать не будет. При удержании кнопки на пульте звук в «ушах» нормализуется.

Разница между распайками заключается лишь в положении контактов микрофона и земли. Достаточно поменять эти контакты местами, чтоб сменить тип гарнитуры на «противоположный».

1. Стандарт CTIA (т.н. новый стандарт). К нему относится большинство новых смартфонов. В быту такую распайку называют «под Samsung».

Список смартфонов и гарнитур CTIA см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no…

2. Стандарт OMTP (т.н. старый стандарт). Фактически все старые Nokia (вплоть до Nokia Asha) были распаяны под OMTP. Собственно, так эту распайку и называют по-простому: «под Nokia».

Список смартфонов и гарнитур OMTP см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no…

Устранить проблему несовместимости можно с помощью переходника «CTIA and OMTP headphone converter» (или «miniJack-miniJack FiiO», или «FiiO LU1/LU2»).

Спаять такой переходник можно и самостоятельно. Правда, для этого придётся раздобыть  4-контактное гнездо. И понадобится 4-контактный штекер.

Можно переделать саму гарнитуру под нужный стандарт. Приведу здесь общую идею переделки. Если будет нужно, сделаю более детальный пост на эту тему.

Если пульт расположен на разветвлении гарнитуры, то перепайку можно осуществить в пульте. Бывший Микрофонный провод припаиваем к тем точкам, где располагались земляные провода (Земля и Минус микрофона), а Землю и Минус микрофона припаиваем на место Микрофонного провода. Обратите внимание — точки, куда были припаяны земляные провода (в том числе минус микрофона) необходимо соединить перемычками!

Если пульт установлен на одном из ответвлений шнура, переделку придётся осуществлять перепайкой штекера. Идея та же. Меняем местами провода на 3 и 4 контактах. Если на одном из контактов несколько жил, переносим их «коллективно»!

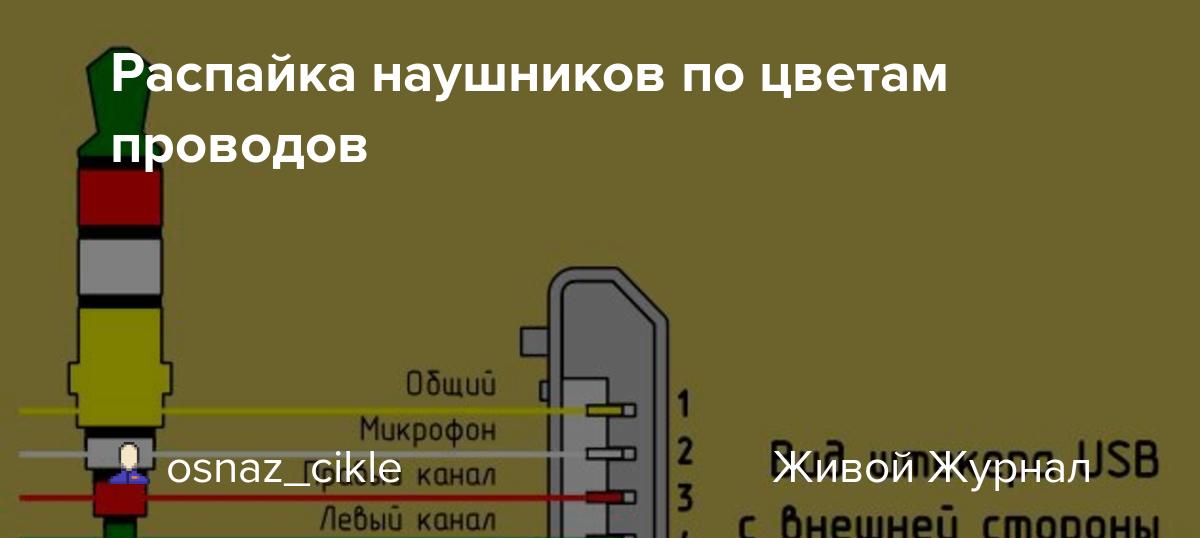

Восстановление оторванного штекера.

Количество проводов в шнуре гарнитуры может варьироваться от 4 до 6. Четыре провода (Левый, Правый, Микрофон и Земля) обычно используется в тех гарнитурах, где пульт установлен перед разветвлением. От штекера до пульта идёт один «земляной» провод и разветвляется уже в пульте на микрофон и аудиоканалы. В гарнитурах с пультом, установленным на ответвлении одного из каналов, к штекеру припаяно два земляных провода — на каждое ответвление своя «земля». Бывает, отдельная земля идёт на микрофон в качестве отплётки, тогда в шнуре 6 жил — Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон, Земля микрофона.

Чтобы припаять штекер к гарнитре, придётся прозвонить провода шнура, так как единой цветовой маркировки проводов не существует. Хотя, есть определённые тенденции, на них и будем опираться.

• Левый канал в большинстве случаев отмечен зелёным проводом.

• Правый канал, как правило, красный провод.

• Земля — медный провод. Медный с полосками — земля одного из каналов или микрофона. Например, медный с зелёными полосками — скорее всего земля левого канала.

• Микрофонный провод часто бывает белого цвета (может быть в медной оплётке) или синего. Но, увы, это не догма. Надо прозванивать.

Итак, с цветами сориентировались. Берём мультиметр и проверяем наши догадки.

При отсутствии мультиметра прозвонить гарнитуру можно и на слух с помощью батарейки на 3 вольта. При касании проводами аудиоканала контактов батареи, в соответствующем динамике слышен треск. Если трещит в обоих каналах, значит у вас в руках провода левого и правого канала. Надо ещё найти землю.

Распиновка наушников с микрофоном: как прозвонить провода

Наушники в наше время – незаменимая вещь, которая помогает геймерам, любителям хорошей музыки. Также, они являются частью рабочих инструментов для некоторых профессий, например, для работников опросных центров. Сейчас существует множество разных наушников, с разными разъемами, показателями громкости и другими характеристиками. Но иногда купленные или старые устройства плохо работают, и тогда специалисты предлагают сделать распиновку наушников с микрофоном.

Типы разъемов

В устройстве важной частью является коннектор – соединитель цепей. В зависимости от него, устройства делятся на несколько типов.

  1.  Микро jack 2.5 мм. Обычно устанавливается на смартфоны или плееры.
  2.  Мини jack 3.5 мм. Его можно увидеть на более крупных предметах – на компьютере или телевизоре.
  3.  Большой jack 6.35 мм. Устанавливается на профессиональную акустическую технику: синтезаторы, электрогитары, колонки, микрофоны и другие.

Джеки у наушников тоже делятся на несколько подвидов:

  1. С двумя контактами. Предназначен для сигналов, у которых отсутствует симметрия. Такие обычно устанавливают, например, для записи на микрофонах.
  2. С тремя контактами. Совмещает в себе передачу сигналов с симметрией и без нее.
  3. Четырехпиновый. Устанавливается для передачи аудио и видеоматериалов. Иногда совмещают оба способа сигнала. Этот способ самый новый, и его используют в современных смартфонах и других сенсорных устройствах.
  4. Пятипозиционный. Уникальная разработка Sony, которая используется только в их смартфонах. Функция очень полезна – позволяет работать двум микрофонам сразу.

И последнее, чем отличаются входы для наушников – устройством гнезд.

  1. Типичные (предназначены для универсального входа).
  2. Гнездо с переключателем (само подстраивается для вида штекера).

В джеках может быть разное число жил. Жилы непосредственно влияют на число каналов, которые доступны для воспроизводства наушникам. Кольца на штекере гарнитуры – не дизайнерское решение, а важная часть передачи сигнала. Это и есть коннеторы – они принимают и передают сигнал от телефона по проводам к верхней части наушника.

В зависимости от количества колец, мы можем определить одну и характеристик гарнитуры. Например, один коннектор дает понять, что слушатель будет воспринимать одинаковые звуки в наушниках. В более простых моделях коннекторы отвечают за разные наушники, следовательно, на штекере два кольца. В многофункциональных моделях с микрофоном три кольца. Производители чаще устанавливают последние тип штекера, чем первые два типа.

Раньше известные производители телефонов не задумывались об универсальности использования — у каждой популярной компании были свои разъемы, количество колец и другие технические характеристики. В последние 10 лет тенденция изменилась, и теперь модели от одной компании легко подойдут к другим смартфонам. Только разработчики Apple остаются верными традициям – многие типичные гарнитуры к смартфонам компании не подойдут.

Как прозвонить провода

У сломанных наушников прозванивают провода с помощью специального устройства или тестера. Обращаем внимание на те каналы, которые ведут к динамикам:

  1. Зачистка концов. Иногда в устройствах канал, ведущей к микрофону экранизирован, и такой элемент может работать также, как этот провод.
  2. Тестируем наушники самостоятельно. Подключаем устройство для диагностики. Вы поймете, что правильно подключили тестер, услышав нехарактерный шум или треск. Тестер должен быть подключен к двум проводам одновременно, и звук должен исходить из двух наушников. Таким образом, можно прозвонить провода правильно.

Прозванивание зависит от количества проводов, включенных в состав устройства. Самое популярное количество каналов описаны здесь.

  1. С четырьмя проводами главный кабель подключен к средству записи громкости и регулятору громкости звука через меню на смартфоне.
  2. Каналов может быть семь, и каждый из них подключается к средству записи звука и управлению на самих наушниках. Их припайка осуществляется по цветам, обозначенным на проводах.

Штекеры также делятся на несколько частей, в зависимости от компании, разрабатывающей гарнитуры. Штекеры производятся не больше, чем из четырех частей. Выбирая схему распиновки, необходимо учитывать этот фактор.

  1. Штекер, состоящий из двух элементов с одним соединительным каналом. Он как раз используется для микрофона.
  2. Устройство, в котором три элемента и три канала. Каждый канал отвечает за свою сторону, а общий провод соединяет правый и левый элементы друг с другом. Так создается качественный звук.
  3. Штекер, состоящий из четырех элементов. Существует два подвиды такого штекера. В первом все каналы разделяются, и от предыдущего типа его отличает отдельный провод для микрофона. Как уже говорилось, раньше компании создавали уникальное устройство своих гарнитур, такой компанией была и Nokia, которая создала свой тип штекера из четырех элементов.

Распайка проводов наушников

В данной статье вы узнаете о распайке самого известного типа штекера – Джек. Но наушники могут подключаться и через USB-канал, и через порт Lightning у «яблочных» телефонов.

В типичных моделях после распайки вы найдете три проводочка. Они имеют номера и названия: левый, правый и общий провода. Реже встречаются проводочки по парам, всего пары две. Разработчики помечают пары разными цветами, и их легко соединить вместе по парному цвету.

Главное в распайке проводов – выбрать нужное кольцо для процедуры. Правильное кольцо на штекере для регулировки общего провода то, которое находится ближе всего к проводам. Два других относятся к правому и

левому каналу.

Для тех, кто не может на глаз определить место для припайки, специалисты разработали тестеры. Для такой схемы подойдет jack 2,5. По сути, эти подтипы различаются только размером штекера – устройство у них одинаковое.

Поломанный разъем

Часто в устройствах ломаются не динамик или соединительные провода, а штекер или разъем в смартфоне. Контакты, соединяющие штекер и провода, имеют свойство залипать. Эту проблему решают с помощью паяльника. Но если сломался штекер, то специалисты советуют его заменить.

Легко выявить поломку во входе наушников в смартфоне – подключаем другие работающие модели. Если звука нет, то чинить нужно телефон. Самостоятельно починить порт будет трудно, поэтому обращаемся в ремонт для смартфонов.

Если другие устройства работают без неисправностей, то тогда исследуем собственные наушники. Первый пункт проверки – исправность контактов. Ее выявляют по работе динамиков (отказывается работать один их них), по плохому качеству звука, по нехарактерному шуму в динамиках.

Не разбирая модель, сжимайте место состыковки провода и штекера. Если мелодия изменяется при таком сжатии, то проблема точно в целостности контактов. Распаиваем кабель и устраняем неисправность.

Но если звук не проигрывается даже после проверки контактов, проблема в штекере. Его либо меняют самостоятельно, либо обращаются в ремонт техники. Некачественное устройство ломаться будет постоянно, поэтому в некоторых случаях специалисты предлагают просто поменять наушники.

Наушники позволяют слушать любые мелодии в любой точке мира, качественные модели легко превосходят хорошую акустическую систему. При этом устройство остается простым для понимания даже новичку в области починки техники, так что любой желающий разберется в распиновке наушников.

Наушники ЭлектроникаСхема подключения гарнитуры

HTC ExtUSB @ pinouts.ru

Схема Сталь-Кер

Согласно списку совместимости ExtUSB, эта гарнитура должна быть -совместимой со следующим оборудованием (НЕ ПРОВЕРЕНО):

HTC MTeoR, S310, S710, S711, S730, S720, 5800, S620, S621, S630, X7510, X7501, X7500, Touch Cruise P3650, Touch Find, P3300, P3350, Touch P3452, Touch P3450, Touch P3050, Touch Dual P5500, HTC Touch Dual P5310, HTC Touch Dual US, P3470, P3400, P3401, P3400i, TyTN II P4550, TyTN P4500, P4350, P3600, P3600i, P6300, P6500, P4000, P3451, S640, Touch Diamond P3700, Touch Diamond P3700 US, Touch Diamond P3702, Touch Diamond P3100, HTC Touch Pro, Touch Pro CDMA, Touch Viva, Max 4G

Dopod 595, 310, C500, C720W, C730W, U1000, P860, P800W, P800, M700, D802, расширенная версия S1, S1, S500, S600, P660, D600, 838 Pro, CHT 9000, C800, C858, CHT 9100, D810, E616, D818c, E860c, C750, S900

i-Mate SP JAS, JASJAM

Qtek 8600, G200, 9600

O2 XDA Atmos, XDA Cosmo, XDA Orbit 2, XDA Orbit, XDA Nova, Ted Baker Needle, XDA Star, XDA Stellar, XDA Trion, XDA Terra, XDA Argon, XDA Mantle, XDA Ignito, O2 XDA Serra

T-Mobile MDA Mail, DASH, MDA Ameo, MDA Compact III, MDA Touch 256, MDA Touch, MDA Touch Plus, MDA Vario III, MDA Vario II, Wing US, Shadow, MDA Compact IV, MDA Vario IV

Vodafone v1415, VDA V, VPA Touch, VPA Compact V, v1615, v1605, VPA Compact IV, VPA Compact GPS, 920

Оранжевый SPV C700, SPV C100, SPV E650, SPV E600, M650, SPV M3100, SPV M700
AT&T Tilt 8925, 8900, Fuze

Cingular 8525

Verizon XV5800, SMT 5800, XV 6900 Touch, XV6800, Touch Diamond

Telus Touch

Bell HTC 5800, 6800, Touch

Alltel Touch, КПП 6800

Sprint Touch, Могул КПП 6800

Swisscom XPA v1405, XPA1605, XPA1510

EMobile S11HT Emonster

NTT DoCoMo FOMA HT1100, hTc Z, HT-01A

Softbank X03HT, X02HT, X01HT, X04HT, X05HT

Учебное пособие по разъемам, кабелям и выводам контактов - Graves On SOHO Technology

До появления смартфонов жизнь была намного проще… по крайней мере, в отношении проводки для гарнитур, используемых с портативными музыкальными плеерами, по сравнению с сотовыми телефонами. В одном из недавних проектов я имел дело с некоторыми проводными гарнитурами. Я подумал, что стоит поделиться некоторыми вещами, которые я заметил по пути, а также немного истории.

То, что я описываю, относится к различным способам использования обычного разъема гарнитуры с течением времени и в различных контекстах приложений, в том числе:

  • Плееры музыкальные
  • Настольные телефоны
  • Смартфоны
  • Компьютеры

Вначале было карманное транзисторное радио.Когда Sony дошла до этого, некоторые транзисторные радиоприемники были оснащены двухпроводным разъемом 3,5 мм (1/8 дюйма). Это было предназначено для получения наушников для частного прослушивания. Его также называли «мини-джек», так как в стереонаушниках для прослушивания музыки использовался полноразмерный телефонный штекер 1/4 дюйма.

Неясно, было ли создание наушников мотивировано желанием послушать радио после отхода ко сну или не рассердить миссис бейсбольным матчем.

… время идет, пока…

Walkman Cometh

В портативном музыкальном плеере старой школы, таком как iPod или мой MP3-плеер Sansa

, был один 3.3-проводной разъем 5 мм. Фактически, этот тип аудиоразъема был в основном универсальным. Он получил известность с первым Sony Walkman, который был представлен в 1979 году.

Вы все еще можете увидеть такие разъемы, описанные как 3,5 мм TRS , в котором три проводника описаны как «наконечник», «кольцо» и «гильза».

Поскольку эти устройства использовались исключительно для прослушивания музыки, вывод из разъема 3,5 мм был довольно простым:

  • Наконечник = сигнал левого канала
  • Кольцо = сигнал правого канала
  • Гильза = Земля

Поскольку все устройства используют этот стандарт подключения, практически любую гарнитуру можно использовать с любым плеером.Жить было хорошо.

Операторы ждут

Ну, в основном это было хорошо . .. если только вы не занимались телефонией или двусторонней радиосвязью. Тогда это было еще не очень хорошо. По крайней мере, в отношении этой трехжильной проводки 3,5 мм.

Гарнитура для использования с телефоном или даже с каким-либо устройством двусторонней радиосвязи не требует отдельных левых и правых соединений. Он должен быть подключен таким образом, чтобы учитывать монофоническое воспроизведение и микрофон.

Многие потребительские беспроводные телефоны DECT используют 2.5-миллиметровый трехжильный разъем для проводной гарнитуры. В то время как многие телефоны бизнес-класса используют разъем типа RJ-9 для гарнитуры, некоторые производители используют трехжильные разъемы 2,5 или 3,5 мм. Осмотрев свою скамейку, я могу найти несколько примеров; Настольный SIP-телефон Cisco SPA-508G оснащен 3-проводным разъемом для гарнитуры 2,5 мм, а Grandstream GXV-3275 - 3-проводным разъемом для гарнитуры 3,5 мм.

К счастью, они подключены довольно стандартным образом:

  • Наконечник = сигнал микрофона
  • Кольцо = сигнал наушника
  • Гильза = Земля

Итак, теперь у нас есть два стандартных способа использования этого разъема, которые зависят только от приложения. Довольны все, даже сотрудники колл-центра.

Затем наступает революция в области смартфонов, которая все разрушит.

Смартфоны добавляют сложности

Поскольку смартфон можно использовать как для прослушивания музыки, так и для телефонных звонков трехжильный разъем больше не подходит. Для передачи стереофонической музыки и сигнала микрофона необходим 4-проводный разъем. Введите разъем TRRS 3,5 мм!

Что интересно, так это то, как используются проводники.Были некоторые разногласия по поводу проводки. Nokia и Lenovo Mobile использовали один подход (OMTP), в то время как Apple и остальная часть известной вселенной приняли другой (AHJ).

По правде говоря, стандарт OMTP появился первым, именно Apple все перепутала, настаивая на том, чтобы пойти другим путем. К счастью, кажется, что CTIA в конечном итоге определила подход AHJ как фактический стандарт.

Вот схема подключения разъема для гарнитуры Apple AHJ:

  • Наконечник = сигнал левого наушника
  • Кольцо = сигнал правого наушника
  • Кольцо = Земля
  • Рукав = сигнал микрофона

Nokia несколько изменила свой стандарт OMTP, разработав способ для своего второго поколения телефонов Lumia определять, какая гарнитура подключена, и действовать соответствующим образом. Так что может быть некоторое чувство покоя, по крайней мере, в сфере мобильных телефонов.

Сбитые с толку и недовольные операторы

Один из моих недавних проектов касался использования проводной гарнитуры оператора связи с iPod Touch. Вы видите проблему, которая подразумевает? Несмотря на то, что iPod Touch является медиаплеером, а не мобильным телефоном, он оснащен 3,5-миллиметровым 4-проводным разъемом TRRS, как и его более дорогие собратья из iPhone.

Конечно, мой проект включал использование iPod для хоста SIP-клиента, поэтому я искал совместимость мобильного телефона с проводной гарнитурой в стиле call-центра.

Большинство профессиональных телефонных гарнитур заканчиваются разъемом RJ-9 для использования с усилителем телефонной гарнитуры

или «прямого подключения» к соответствующему настольному телефону. Ни один из них не оканчивается разъемом TRRS 3,5 мм, который обычно используется на смартфонах и искусственных смартфонах, таких как iPod Touch.

Headset Buddy

продает адаптеры, которые позволяют использовать 3-проводную гарнитуру 2,5 мм или 3,5 мм с телефоном, оснащенным разъемом RJ-9. Они могут работать, но иногда возникают проблемы с уровнем звука.Вот почему Plantronics и им подобные имеют такой давний бизнес по производству усилителей для гарнитур.

Решением для использования хорошей гарнитуры в стиле телефонии с iPod Touch было приобретение подходящей гарнитуры в стиле call-центра, в которой использовалась система быстрого отключения (QD). Гарнитура, в моем случае VXi Passport 20, оканчивается разъемом «QD». Затем VXi предлагает различные кабели для подключения QD к любому устройству, позволяя использовать гарнитуру с любым устройством, которое у вас есть.

Таким образом, VXi Passport 20V

может быть подключен к VXi 1095 QD-to-2.Кабель прямого подключения 5 мм для использования с SPA508 или GXV-3275, о которых я упоминал ранее.

Схема QD дает гибкость в выборе устройства, но не совсем решила мою конкретную проблему. Видите ли, VXi не делает нижний кабель TRRS от QD до 3,5 мм, пригодный для использования со смартфоном.

Бывает, что GN / Jabra, Plantronics и VXi имеют свой собственный стиль быстроразъемных соединений. Цель состоит в том, чтобы заставить вас использовать их снаряжение. Глядя на гарнитуры Addasound в прошлом месяце, я с удивлением обнаружил, что они в настоящее время используют разъем QD типа Plantronics, но также планируют и собственный.

Тем не менее, VXi предлагает свои гарнитуры, оснащенные разъемами QD других компаний! Кроме того, Plantronics производит нижний кабель TRRS от QD до 3,5 мм. Так что я мог объединить VXi Passport 20P

(P обозначает разъем QD в стиле Plantronics) и аудиокабель для наушников Plantronics MO300, позволяющий подключать гарнитуру к iPod.

Доказано, что эта комбинация хорошо работает вместе. Они способны надежно передавать HDVoice по Wi-Fi. Мы еще не наблюдали механической нестабильности гарнитуры или кабельной сборки.

Компьютеры тоже!

Также бывает, что людям иногда необходимо использовать телефонную гарнитуру с компьютером. На сегодняшний день я предпочитаю использовать гарнитуру с USB-подключением, такую ​​как Logitech .Audio 615, которую я просмотрел так давно. Очевидно, что USB-гарнитуру легко подключить, и она часто выступает в качестве отдельного идентифицируемого аудиоустройства для ОС, что делает ее особенно простой в установке в программном телефоне.

В рамках рассматриваемого проекта та же гарнитура может быть развернута с неопознанным ноутбуком.Чтобы приспособить этот потенциал, я нашел две возможности;

Старые и большие ноутбуки, даже настольные компьютеры, если на то пошло, имеют пару 3,5-мм трехжильных разъемов, которые служат отдельным соединением для микрофона и динамиков. Чтобы использовать гарнитуру VXi Passport 20P с таким компьютером, мне потребовался либо нижний кабель Plantronics QD-to-dual 3,5 мм

, либо переходник TRRS 3,5 мм - двойной 3,5 мм TRS.

Альтернативный нижний трос был очень длинным и свернутым. Это отражает тот факт, что он часто используется с настольными компьютерами в приложениях центра обработки вызовов. Таким образом, дополнительная длина кабеля может быть удобной. Другой адаптер, еще один виджет в проводке, имеет длину всего несколько дюймов. Это делает его более подходящим при использовании с ноутбуком, который находится прямо перед пользователем.

Ультрабуки

и ноутбуки меньшего размера, такие как MacBook Air и мой Lenovo X1 Carbon, имеют гораздо меньшие поверхности для размещения их набора разъемов. Таким образом, они могут предложить одиночные 4-проводные разъемы 3,5 мм, как в смартфоне. Я обнаружил, что та же самая комбинация гарнитуры и кабеля, которую я использовал с iPod Touch, отлично работала при подключении к моему ноутбуку X1C.

Сделай сам, только когда принудительно

Как вы можете догадаться, все, что я только что описал в отношении моего проекта, не было изучено в правильном, рациональном порядке. Я составил план, купил кое-какое оборудование, обнаружил, что есть проблемы, а затем мне пришлось изменить свой план, чтобы решить эти проблемы. Несколько раз.

В какой-то момент я подумал, что смогу выбраться из угла, изменив несколько приобретенных мною кабелей QD, заменив литой 2,5-миллиметровый разъем на 3,5-миллиметровый. Сделав один такой кабель, я решил просто перекусить и купить правильные кабели !

Намного лучше использовать литой кабель.Гораздо больше шансов, что он будет механически стабильным в течение многих тысяч циклов подключения / отключения. Кабель, который я спаял и обжал вручную, с большей вероятностью вышел из строя, что делало его проблемой, возможно, не слишком далеко в будущем.

Нравится:

Нравится Загрузка ...

Связанные

Разъемы и контакты для наушников для DIY

Итак, как вы, наверное, заметили, производители наушников не очень хорошо стандартизируют разъемы для использования с наушниками и усилителями до абсурда.Я собираюсь попытаться задокументировать большинство схем контактов разъемов для наушников, также называемых распиновкой, в одном месте, чтобы вам не приходилось выдергивать волосы, отслеживая их. Если вам нужен кабель с любым из перечисленных ниже разъемов, обратитесь к

.

Изначально 2,5-миллиметровый TS с узкими плечами был создан для использования с чашками наушников Sennheiser HD700, но теперь также был принят для Oppo PM-1, Oppo PM-2 и потенциально может использоваться с HiFiMan 400S, HE-560, HE-1000 и Edition X в качестве стандартного TRS не используют кольцо (R).Наконечник используется для сигнала / положительного сигнала, а гильза - заземленного / отрицательного.

Рекомендации: Лучшее, что я нашел, - это разъемы без марочного знака / обычные с позолоченным разъемом, хромированным корпусом и «длинными плечами», которые выглядят как на иллюстрации выше. Другие пластиковые / никелированные заглушки не советую.


_____________________________________________________________
Цифровой медиаплеер HiFiMan HM-801 и наушники Oppo PM-3 (сбалансированные) следуют этой уникальной конфигурации с использованием 2.5мм TRRS. Наконечник - левый положительный (+), кольцо, ближайшее к наконечнику, - правое положительное (+), кольцо, ближайшее к муфте - левое отрицательное (L-), а муфта - правое отрицательное (R-). Купите себе хороший кабель на вторичном рынке, используя TRRS от Zynsonix Audio.

_____________________________________________________________

Разъем 3,5 мм (он же мини-разъем) - самый распространенный штекер, используемый для портативного аудио. Наконечник - левый сигнал (L), кольцо - правый сигнал (R), а втулка - заземление (G).

HiFiMan теперь использует штекеры 3,5 мм для некоторых своих наушников, а также для наушников HE-560 v3, просто чтобы держать всех нас в напряжении. Я не тестировал стандартный кабель для 560 v3, но использование наконечника для плюса и соединение кольца и заземления с минусом работает отлично. Вероятно, они не используют кольцо, как предыдущие модели.

Рекомендации: Есть множество отличных вариантов от Switchcraft, Canare, Oyaide, ViaBlue, Amphenol и других:

Amphenol K Series: Отличное соотношение цены и качества, есть версия с удлиненным стержнем для использования с чехлами для телефонов.
Canare F12: Идеально, если вы используете толстый кабель благодаря большому корпусу, но он немного тяжелый и может не подходить для некоторых устройств из-за размера.
Furutech FT-735 (R): Я лично избегаю этого 3,5 мм с родиевым покрытием, втулка заземления не принимает припой даже при высоких температурах, по моему опыту, и у меня был такой, где откололся наконечник.
Neutrik REAN NYS231: Чуть меньше Switchcraft, не так хорошо сделан, на мой скромный взгляд, но дешево и работает.Если у вас есть скретч, перейдите к серии Amphenol K.
Oyaide : На мой взгляд, цена немного завышена, но версия с длинным штоком - один из немногих известных мне разъемов, которые подходят для наушников Ultrasone.
Switchcraft 35 HD series: Прочная вилка американского производства, среднего размера и простая в использовании. Версия с прямым углом очень прочная. Если вы заказываете тонну версий с прямым углом, обязательно протестируйте их перед использованием ... в редких случаях вы можете столкнуться с неудачей (по моему опыту).
ViaBlue T6s: Если вы ищете звуковые украшения, они избавят вас от зуда. Система снятия натяжения немного неудобна с установочными винтами и пластиковыми кольцами разного размера, в остальном относительно проста в использовании. Есть два размера: маленький и обычный.



_____________________________________________________________

У 3,5-мм TRRS есть несколько применений:

iPhone и многие другие мобильные телефоны: Наконечник - это левый сигнал (L), кольцо, ближайшее к наконечнику, - это правый сигнал (R), ближайшее к муфте кольцо - заземление (G), а рукав - соединение микрофона .

Наушники Oppo PM-3: Используются для подключения балансных чашек для Oppo PM-3. Согласно Oppo, наконечник - L +, кольцо, ближайшее к наконечнику, - R +, кольцо, ближайшее к втулке, - L-, а втулка - R-

.
Hifiman HM-901: Наконечник - L +, кольцо, ближайшее к наконечнику - R +, кольцо, ближайшее к рукаву - L-, и рукав - R-

Geek Out V2: Наконечник - L +, Ближайшее к наконечнику кольцо - R +, ближайшее к рукаву кольцо - L-, а рукав - R-

Custom Red Wine Audio может иметь этот разъем: RWAK240, RWAK380 и MZAK240

JH Jh4A цифровое соединение - наконечник слева ( L), ближайшее к наконечнику кольцо - правое (R), второе кольцо обрабатывает коаксиальную цифровую информацию, а гильза заземлена как для аналогового, так и для цифрового сигнала.


_____________________________________________________________



Предоставьте Sony придумать какой-то странный формат, который еще больше запутает рынок;) #Beta. Если честно, мне действительно нравится этот разъем. С ним легче работать, чем с крошечным 2,5-миллиметровым TRRS, и с ним меньше шансов сломаться в домкрате из-за дополнительного обхвата. Я все еще думаю, что идеальный разъем должен фиксироваться штифтами, такими как mini XLR, а не натяжением пружины, как в этом TRRRS, но, поскольку он, вероятно, будет использоваться только с более дорогими DAP, женские разъемы до сих пор были высокого качества и не использовали не кажется предрасположенным к неудачам со временем.

Я еще не видел, чтобы втулка заземления использовалась ни для чего, но со стороны наконечника соединения - положительный левый сигнал (L +), отрицательный левый сигнал (L-), положительный сигнал правого сигнала (R +) и отрицательный сигнал правого сигнала (R -).

_____________________________________________________________



1/4 "TRS (он же 6,25 мм TRS для метрических людей) - самый распространенный штекер для домашних / студийных наушников. Кончик - левый сигнал (L), кольцо - правый сигнал (R), а гильза - земля (G).

______________________________________________________________


Мини-XLR стал довольно популярным на рынке наушников, поскольку он относительно небольшой, фиксируется на месте, а соединения более надежны, чем обычный TRS. 3-контактный мини-XLR обычно используется AKG для своих K-240S, K271 MKII, K701, K702. K712 и другие производные K701, такие как Quincy Jones Q701. Контакты отмечены почти на всех разъемах mini XLR, хотя вам, возможно, придется заглянуть под свет, чтобы их увидеть.

Для стандартной проводки AKG контакт 1 - это земля, контакт 2 - правый сигнал, а контакт 3 - левый сигнал.

Рекомендации: Испытанным и верным является Switchcraft TA-3, однако я предпочитаю модели REAN RT3FC и RTCMC по той же цене, поскольку они кажутся немного более прочными и имеют два разных размера разгрузки от натяжения в зависимости от размера вашего провода. Furutech FT-610 напоминает Switchcraft, но имеет более приятные разъемы с родиевым покрытием и выглядит немного красивее. В итоге, если вам нужно лучшее из имеющихся, выбирайте Furutech, а если вам нужно лучшее соотношение цены и качества, выбирайте REAN.


_____________________________________________________________



XLR стандартного размера используется для нескольких различных приложений. В качестве аудиосвязи контакт 1 - это земля, контакт 2 - положительный сигнал, а контакт 3 - отрицательный сигнал. Вы заметите, что у большинства XLR контакты помечены как 1, 2 и 3, если вы внимательно посмотрите.

Рекомендации: Серия Neutrik XX - это большая ценность. Мне также нравится прочный вес и ощущение от серии Switchcraft AAA, они состоят из двух частей, поэтому их немного проще собрать.Если вы хотите иметь суперпрочность и лишние пару долларов, серия Furutech FP - отличный выбор.

_______________________________________________________________


Первоначально Headroom дебютировал со своим первым балансным усилителем для наушников в двухконтактной конфигурации (я полагаю, если кто-то захочет иметь моноблок для наушников в будущем), однако 4-контактный XLR оказался более разумным, поскольку это более простая и менее громоздкая реализация. Вы заметите, что у большинства XLR контакты помечены, если вы внимательно посмотрите.Контакт 1 - L + (левый положительный), Контакт 2 - L- (левый отрицательный), Контакт 3 - R + (правый положительный), Контакт 4 - R- (правый отрицательный). Почти все балансные усилители для наушников используют эту конфигурацию, как и легендарный AKG K1000.

Рекомендации: Здесь повторяются те же рекомендации, что и для 3-контактных XLR: серия Neutrik XX представляет собой большую ценность. Мне также нравится прочный вес и ощущение от серии Switchcraft AAA, они состоят из двух частей, поэтому их немного проще собрать. Furutech также только что выпустил (НАКОНЕЦ!) 4-контактный XLR FP-705 в 2016 году, который является отличным выбором за несколько дополнительных долларов.

_____________________________________________________________

Как упоминалось выше, Headroom первоначально представила свой первый балансный усилитель для наушников в двухконтактной конфигурации. Он по-прежнему популярен сегодня, но не так популярен, как 4-контактная конфигурация. Вы заметите, что у большинства XLR контакты помечены, если вы внимательно посмотрите. Контакт 1 (обычно земля) не используется для симметричных наушников. Контакт 2 используется для положительного сигнала, а контакт 3 - для отрицательного сигнала.На этой схеме белый провод - левый положительный (+), оранжевый - левый отрицательный (-), красный провод - правый положительный (+), а синий провод - правый отрицательный (-).

Рекомендации: Здесь повторяются те же рекомендации, что и для 3-контактных XLR: серия Neutrik XX представляет собой большую ценность. Мне также нравится прочный вес и ощущение от серии Switchcraft AAA, они состоят из двух частей, поэтому их немного проще собрать. Если вы хотите иметь суперпрочность и лишние пару долларов, серия Furutech FP - отличный выбор.Кроме того, серия Cardas CG - это просто конфетка для глаз и популярный выбор моих клиентов.

_____________________________________________________________


Kobiconn Auto IRIS - это странный маленький разъем, обычно используемый с камерами. Они присутствуют на сбалансированных портативных усилителях для наушников Ray Samuels (RSA), таких как Protector и SR-71B, но также есть на усилителях Centrance GloveAudio A1, HiFi M8 и ALO Rx Mk3 B. Контакт 1 левый положительный (L +), контакт 2 - правый положительный (R +), контакт 3 - левый отрицательный (L-), а контакт 4 - правый отрицательный (R-).

_____________________________________________________________



Штекерный разъем SMC используется для подключения к более старым чашкам наушников HiFiMan и текущим моделям, таким как HE-6. Как видно из распиновки, сигнал представляет собой небольшой центральный контакт, а земля - ​​это текстурированная область на конце разъема. При пайке земли следует проявлять осторожность, так как использование слишком большого количества припоя предотвратит скольжение латунной крышки.

______________________________________________________________


Разъем Sennheiser HD имеет два контакта.С первого взгляда сложно заметить, но один больше другого. Больший контакт должен использоваться для заземления / отрицательного вывода, а меньший контакт - сигнального / положительного.

Рекомендации: Есть только пара самодельных разъемов, совместимых с Sennheiser HD265, HD525, HD535, HD545, HD565, HD565 II, HD580, HD600 и HD650. ... Cardas и Furutech, Cardas HPSC и Furutech FT-2PS.

Cardas HPSC стоит по разумной цене (~ 16 долларов на момент написания), но не идеален для новичков.Это гибкий формованный пластик, в котором не так много места для провода, который можно припаять к внутренним контактам, а родий необходимо достаточно нагреть, чтобы припой взял, но не настолько, чтобы вилка расплавилась. Для этого может помочь флюс, и я лично заполняю полость твердеющим клеем, похожим на пластик, для долговечности. Furutech FT-2PS работает немного больше (~ 46 долларов на момент написания этой статьи, но значительно упрощает пайку, отделив контакты пластиком, имеет внутренний зажим для снятия натяжения, изготовлен из прочного пластика и отлично выглядит. Так что лично я бы купил Furutech, если цена не является проблемой.

Это работа, и есть еще несколько коннекторов, которые нужно добавить;)



Мелкий шрифт: Эта страница предназначена только для развлекательных целей и не предназначена для замены или отмены того, что производитель заявляет или рекомендует для своего продукта. Zynsonix Audio, LLC не предоставляет никаких гарантий точности информации в данном документе и не несет ответственности за ущерб, понесенный организациями, ссылающимися на эту информацию по любой причине.

Zynsonix гарантирует, что вся работа с кабелями и наушниками, выполняемая Zynsonix Audio, LLC, будет правильной, однако не гарантирует работу других организаций, будь то физические или юридические лица, которые используют эту информацию.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы. Один из самых универсальных способов сделать это - использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников.Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов - TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов его подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Разделите изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода - это правый аудиоканал, а синие провода - левый аудиоканал. Посмотрите на изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие - проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема.Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать в макете.

Аудиоразъем TRRS

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном. После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Сплошной красный провод: сигнал правого аудиоканала
  • Красный и медный скрученный провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Скрученный зеленый и медный провод: масса для левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод - сигнал микрофона, внешняя оболочка - заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса разъема, контакты разъема TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получился один монофонический аудиопровод, а затем объедините провода заземления, чтобы получился единственный провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять непосредственно ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.


Распиновка3

Распиновка3 Вернитесь в PLsystem.com

Стандарты проводки гарнитуры



Верх
подтверждено-Beyerdynamic DT-108/109
контакт # Использовать Цвет Для несимметричной проводки желтая стяжка и зеленый вместе и используйте экран для низкого уровня микрофона. Для DT-108 (одно ухо гарнитура) красный провод используется для уха высоко.

Номера контактов указаны для домофона RTS BP-325. поясная сумка. Они только для справки. Обозначения контактов для другого устройство может быть другим.

1 экран микрофона Щит
2 микрофонный сигнал (+) фаза йель
2 микрофонный сигнал (-) фаза грн
4 ушной сигнал левый высокий красный
3 ушной сигнал левый низкий рублей
5 ушной сигнал высокий правый орг
3 ушной сигнал правый низкий синий

Верх
Верх Номера контактов
подтверждено-Дэвид Кларк-Последняя версия TNN
контакт # Использовать Цвет относятся к BP-325 Разъем для стереогарнитуры. Гарнитура переключается влево / вправо, поэтому Обозначения «левый» и «правый» несколько академичны. Наушник на стороне питающего кабеля используется красный провод для ушей.
1 экран микрофонного сигнала Щит
2 микрофонный сигнал высокий wht
3 ухо низкое жел / чёрный
4 ухо левое высокое красный
5 ухо правое высокое синий

Верх
Дэвид Кларк H8530 Версия 2016 (двойное ухо)
контакт # Использовать Цвет Номера контактов относятся к BP-325
1 низкий уровень сигнала микрофона Щит + БЕЛЫЙ
2 микрофонный сигнал высокий КРАСНЫЙ
3 ухо низкое ЖЕЛТЫЙ + ЧЕРНЫЙ
4 ухо левое ВЫСОКОЕ СИНИЙ
5 ухо Правое ВЫСОКОЕ ЗЕЛЕНЫЙ

Верх
Дэвид Кларк H8590 Версия 2016 (одно ухо)
контакт # Использовать Цвет Номера контактов относятся к BP-325
1 микрофонный сигнал LOW Щит + БЕЛЫЙ
2 микрофонный сигнал высокий КРАСНЫЙ
3 ухо низкое ЖЕЛТЫЙ
4 ухо левое высокое СИНИЙ
Верх
проверено-Sennheiser HMD-24x
контакт # Использовать Цвет банкноты
экран микрофонного сигнала Щит
микрофонный сигнал высокий красный
низкий уровень сигнала микрофона синий
ухо левое низкое йель
ухо левое высокое гры
ухо правое низкое грн
ухо правое высокое wht

Верх
проверено-Sennheiser HMD-26x
контакт # Использовать Цвет Провода наушников, обозначенные как High или Low, важны только для согласованности между двумя наушниками одной и той же гарнитуры. Хотя вы никогда не захотите, чтобы левый ушной вкладыш не совпадал по фазе с правым, расположение обоих наушников напротив другой гарнитуры не вызовет проблемы. Базовая документация, поставляемая Sennheiser, не включает диаграмму функций проводов. Другая документация Sennheiser действительно включает код проводника / провода для трех доступных кабелей. Указанное здесь обозначение High-Low является условным обозначением более ранней модели HMD-24.
Пин-6 экран микрофонного сигнала Щит
Пин-1 низкий уровень сигнала микрофона Синий
Пин-2 микрофонный сигнал высокий Красный
Пин-3 ухо левое низкое серый
Пин-4 ухо левое высокое Желтый
Пин-3 ухо правое низкое Синий
Пин-5 ухо правое высокое Красный

Верх

подтверждено-Plantronics StarSet (r) Dynamic
контакт # Использовать Цвет банкноты
экран микрофонного сигнала Щит
микрофонный сигнал высокий красный
ушной сигнал низкий блк
ушной сигнал высокий wht




Вернуться на страницу стандартов разъемов
Технические аудио решения
20314 Highpoint Place
Canyon Country, Ca 91351

© Copywrite 1997 - Технические аудиорешения

Распиновка гарнитуры 8520 Скачать бесплатно для Windows

1 Исследования в движении Бесплатное ПО

Это приложение позволяет восстановить потерянные данные BlackBerry.

32 Игорь Лозовский Условно-бесплатное ПО

Это приложение, которое расширяет функциональность кнопки проводной гарнитуры.

Отношение один 12 Бесплатное ПО

Это бесплатная программа, позволяющая настроить аудиогарнитуру.

4 Natec 262 Бесплатное ПО

Это драйвер Windows для игровой гарнитуры HX66.

1 Thermaltake 7 Бесплатное ПО

Это бесплатная программа, позволяющая настроить игровую гарнитуру.

Sentey, Inc. 60 Бесплатное ПО

Игровая гарнитура Sentey ARCHES

позволяет управлять любимой гарнитурой.

4 Мобиола 190 Условно-бесплатное ПО

Гарнитура

Mobiola позволяет записывать Skype и превращает ваш iPhone в ПК..

1 Logitech 527 Бесплатное ПО

Включает управление музыкой для поддерживаемых медиаплееров в фоновом режиме.

3 Усиление Дункана 246 Бесплатное ПО

Содержит спецификации с распиновкой и информацию о электронных лампах.

3 Команда Avator Box 52 Демо

Avator Box определяет быструю распиновку менее 5 секунд для всех китайских телефонов.

2 Plantronics 30 Бесплатное ПО

Persono предоставляет центр управления звуком для гарнитур Plantronic DSP.

2 Plantronics 140 Бесплатное ПО

Предлагает интеграцию между Skype и.Решение для гарнитуры Audio 910.

Plantronics 23 Бесплатное ПО

Обеспечивает интеграцию Skype и гарнитуры .Audio 910.

ENUSTECH, Inc. 2 Бесплатное ПО

Позволяет использовать гарнитуру Bluetooth в 3 различных режимах.

1 Игры на ходу Коммерческий

С помощью GT-Command вы управляете напрямую с помощью гарнитуры.

1 NeuroSky, Inc. 248 Бесплатное ПО

Передача данных с гарнитуры датчика мозговых волн NeuroSky в последовательный порт.

18 Creative Technology Limited 1,621 Бесплатное ПО

Последние драйверы и приложения для гарнитуры Sound Blaster® Tactic3D Wrath.

1 Программный телефон2 Бесплатное ПО

Большинство людей используют программный телефон с гарнитурой, подключенной к их ПК или ноутбуку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
