Обжим витой пары 8 жил схема цветов и пошаговая инструкция

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

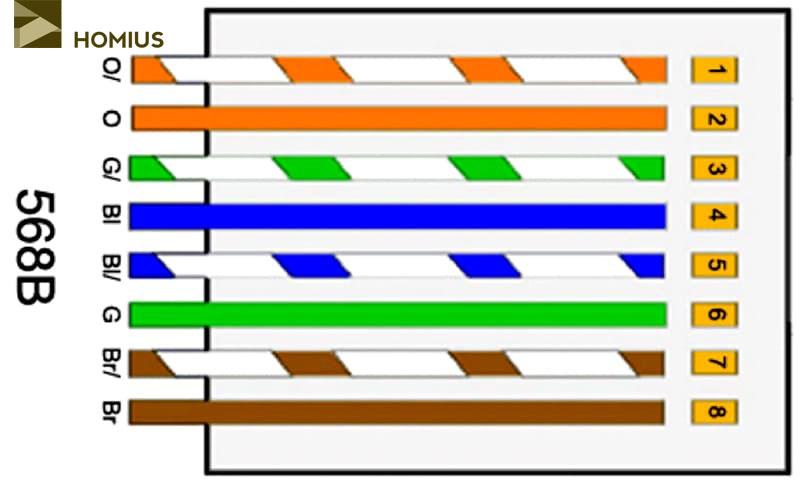

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

  • Отрезок медного кабеля длиной до 100 метров.

    Сетевой кабель

  • Минимум 2 коннектора RJ45 (на один отрезок).

    Rj45

  • Кримпер (обжимные щипцы).
  • Нож для удаления изоляции – стриппер (желательно иметь, но можно обойтись без него, а использовать для тех же целей встроенное лезвие кримпера, канцелярский нож или маленькие ножницы).
  • Кабельный тестер.

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы – непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

  1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

    Снимаем изоляцию с кабеля

  2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

    Зачищенный кабель UTP

  3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

    Откусываем концы проводков витой пары

  4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

    Обжатая витая пара

  5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

    На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

    Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

    Опрессовываем кабель

  6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

    Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

обжим и правильная распиновка для различных типов соединения

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.



Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

  • Кабель необходимого стандарта.
  • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
  • Специальные клещи.
  • Устройство для снятия изоляции.
  • Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

  1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм.
    Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
  2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
  3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
  4. Очень удобно делать обрезку приспособлением для снятия изоляции.
  5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
  6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
  7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

  1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
  2. Бокорезами обрежьте лишнее.
  3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
  4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.



Обжим витой пары. Схема распиновки RJ45 для 8 жил

Обжим витой пары — это основа основ при построении локальной сети. Для правильного выполнения обжима нам потребуется схема обжима 8 жильной витой пары (распиновка RJ45), витая пара, коннекторы RJ45, инструменты для обжима и снятия изоляции



Комплексное обучение системному администрированию — https://it-skills.online/courses/kompleksnoe-obuchenie-sistemnomu-administrirovaniyu

А теперь давайте перейдем к основам основ, это обжиму сетевого кабеля.

Для этого нам понадобится:

— сетевой кабель неэкранированная витая пара пятой категории

— инструмент для снятия изоляции

— обжимка

— коннекторы RJ45 — восьми контактный разъем, использующийся для подключения кабеля к сетевым платам Ethernet и к коммутирующему оборудованию

— схема расключения (на начальном этапе, когда обожмете штук 100, у вас эта схема будет на зубок заучена) Кстати её реально стоит выучить, так как в некоторых компаниях могут задать вопрос по этому поводу или попросить нарисовать схему обжима.

Для начала воспользуемся инструментом для снятия изоляции, если у вас такого нет, то можно воспользоваться канцелярским ножом, но опять же удостоверившись, что никакие провода не повреждены!!!

После снятия изоляции распрямляем все жилы и укладываем в порядке согласно схеме расшивки стандарта В

На практике применяются два варианта обжима кабеля — А и В.

Обрубаем концы обжимкой, чтобы были выравнены в одну линию.

Вставляем в коннектор (коннектор должен быть направлен контактами к вам)

Проверяем чтобы к каждому контакты подходило по одной жиле, а не по две, как это иногда бывает.

Обжимаем кабель механически поддавливая провод к коннкетору, чтобы не получилось так, что какая-то из жил не достала до контакта и таким образом контакт не воткнется в провод.

После обжима пробуем потянуть за провод, чтобы убедиться, что обжим крепкий и провод не вывалится из коннектора.

Аналогичным образом, с другой стороны.

То, что у нас в итоге получилось называется патч-корд. Т.е. провод который соединяет два сетевых устройства или сетевое устройство и розетку.

Могу сказать, что в 99% случаев вы будете использовать стандарт В. Но, если вы впервые в компании и вам нужно подключить рабочую станцию, посмотрите по какому стандарту подключены другие рабочие станции. Просто в моей практике было, когда мы подключали филиал банка и до ночи бились с подключением и оказалась, что монтажники с какого-то перепугу решили обжать всю сеть по стандарту А!!!

Обжимка витой пары для сети и Интернета RJ45

На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».

Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.

Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.

Как обжать витую пару 8 жил

Самый обычный вариант — это обжим сетевого кабеля UTP имеющего 8 жил. Этот вариант подходит как для 100 мегабит (4 жилы), так и для гигабитных сетей (8 жил).
Итак, берём в руки кабель для Интернета и ровно его отрезаем.

У кримпера для этого есть специальное лезвие. Если есть кусачки — можно воспользоваться ими.
Дальше надо очистить конец кабеля от оплетки примерно но 0,5-1 см. Обычно это делают опять же используя специальные лезвия на обжимке.

Но новичку ими пользоваться не всегда удобно, так как чуть более сильное нажатие начинает уже резать жилы. Поэтому начинающим я советую выполнять эту операцию канцелярским ножом.
После того, как мы освободили жилы от общей изолирующей оплетки:

их необходимо расплести и правильно разложить по цветам. Вот цветовая схема обжима сетевого Интернет-кабеля UTP:

Для обычного сетевого патч-кода надо использовать первый вариант. Он называется «прямой» кабель, то есть когда обжимка витой пары выполнена одинаково с обоих сторон кабеля. Раньше применялся еще вариант по схеме 2 — это так называемый «обратный» кабель или «кросс-овер». Но сейчас он нигде практически не используется.
Дальше надо взять коннектор RJ45 в руки нижней стороной к себе, то есть чтобы лапка-защелка была с обратной от Вас стороны.

Аккуратно заправляем жилы в коннектор так, чтобы каждая жила попала в свой канал. Старайтесь заправить кабель в коннектор так, чтобы его оплетка при обжимке витой пары зашла под край разъёма.
Внимательно следите чтобы каждая жила дошла до конца коннектора.

После этого можно вставлять кабель с коннектором RJ45 в гнездо кримпера и делать обжимку витой пары в патч-корд.

Зажмите коннектор пару раз, так как с первого ножи в разъеме не всегда доходят до конца. Проверить обжатый патч-корд можно достаточно просто, если у Вас под рукой есть ЛАН-тестер или простой свитч-коммутатор, не подключенный к локальной сети. Включаем в него оба конца патч-корда и смотрим на индикаторы — они должны загорется. Это значит что Вам удалось обжать витую пару правильно! На подключенном к локалке свитче делать этого нельзя, так как получится петля и это повлечёт проблемы в работе ЛВС.

Как обжать Интернет-кабель 8 проводков — видео:

Обжим сетевого кабеля 4 жилы

Обжимка витой пары в 4 жилы технически ничем не отличается от обычной, 8-жильной витухи UTP. Клещи для обжима используются обычные, под разъём RJ45. Так же обрезаем сетевой кабель, зачищаем его от общей изоляции и расплетаем по цветам:

Схема обжима сетевого кабеля 4 жилы (так называемая распиновка витой пары) выглядит следующим образом:

Схема 1 — обычный прямой патч-корд, схема 2 — кросс-оверный. Как Вы видите, разницы со схемой обжимки витой пары 8 жил разницы нет — всё то же самое, только без 2 пар — синей и коричневой.

Вставляем получившийся Интернет-кабель в коннектор RJ45:

Следите чтобы жилы дошли до конца канальцев и упёрлись в край разъёма. После этого вставляем кабель в порт кримпера и зажимаем несколько раз. После этого надо проверить сетевой Интернет-кабель на работоспособность.

Обжим кабеля 4 жилы — видео-инструкция:

Кабель для роутера: самостоятельное изготовление

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это – патч-корд 100Base-T


Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 – 4 проводника, свитых в 2 пары
  • UTP-4 – 8 проводников (4 пары)
  • FTP-4 – 8 проводников (4 пары) + общий экран из фольги
  • STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Предыдущая

LanДомашняя сеть: регулируем трафик

Следующая

AsusПеренастройка LAN-порта в WAN-порт

Расшивка витой пары по цветам

Время чтения: 5 минут Нет времени?

Отправим материал вам на e-mail

Витая пара представляет из себя вид кабеля, состоящего из определённого количества пар проводников, выполненных из изолированного провода, скрученного попарно с заданным количеством витков на один метр длины и помещённых в общую оболочку. Данный вид кабеля используется в слаботочных сетях, таких как телефония, интернет и прочие коммуникации связи. Для коммутации подобного кабеля с прочим оборудованием необходимо выполнить его обжатие, что обусловлено конструкцией используемых проводников и обеспечением надёжного соединения. Обжим витой пары – тема сегодняшнего обзора нашей редакции.

Внешний вид кабеля «витая пара»

Что такое обжатие витой пары, и зачем оно нужно

Наличие попарного скручивания жил проводников, изготовленных из многопроволочной меди, позволяет снизить их взаимное влияние (наводку) друг на друга, т.к. их предназначение различно. Расцветка у каждой жилы кабеля (проводника) различается, что позволяет без проблем выполнять их расключение и использовать по назначению. Обжатие витой пары – это выполнение оконцевания жил проводников, обеспечивающее надёжное и удобное их присоединение к различным видам техники и устройствам связи (персональный компьютер, коммутатор, маршрутизатор и т. д.). Для выполнения обжатия используются специальные разъёмы типа RJ45, правильное соединение которых с проводником (в коннекторах разъёма) будет залогом успешной работы локальной компьютерной или иной сети, собранной с использованием данного вида кабелей.

Коннектор (разъём) марки RJ45, используемый с кабелями витая пара

Какой инструмент нужен для обжима витой пары

Как обжать кабель связи с использованием коннекторов RJ45 – это тот вопрос, который встаёт перед пользователем, когда появляется необходимость создать локальную сеть своими руками или отремонтировать существующую. Для того чтобы выполнить обжим кабеля с использованием коннектора RJ45, необходимо применять специальный инструмент, предназначенный для этих целей, что очень важно для обеспечения надёжного контактного соединения. Данные работы можно выполнить и без подобного инструмента, что допустимо в отдельных случаях, но нежелательно. В качестве специального инструмента используются кримперы для обжима RJ45, представляющие собой щипцы, оснащённые устройствами для обжима различных контактов, съёма изоляции с проводников, и кусачки для их обрезания.

Одна из моделей кримпера, используемая для обжима коннекторов

Наличие кримпера достаточно для того, чтобы выполнить весь спектр операций по оконцеванию кабелей типа витая пара.

Схемы распиновки витой пары

Распиновка – это операция по разводке выводов кабеля витая пара с описанием каждого вывода электрического соединения коннектора марки RJ45 по цветам. Распиновка делается с обоих концов кабеля и должна соответствовать существующим стандартным схемам отжима: прямой и кроссовый порядок. Прямая схема используется при подключении разнотипного оборудования, а кроссовая (перекрёстная) – однотипного. Для кабелей, имеющих различное количество пар проводников (жил кабеля), распиновка выполняется по-разному, поэтому необходимо рассмотреть наиболее часто встречающиеся в повседневной жизни схемы: 8 и 4 пары проводников.

Цветовая схема обжима прямого порядка для витой пары 8 жил

Схема цветов обжима витой пары 8 жил

Цветовая схема при выполнении распиновки витой пары, состоящей из 8 проводов, представлена на рисунке №4, где приведены два стандартных варианта выполнения работ:

  • тип Т586В − обе стороны кабеля имеют порядок контактов: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый;
  • тип Т568А − обе стороны имеют порядок контактов: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Тип Т586В – наиболее распространён, поэтому более предпочтителен при самостоятельном выполнении работ. При кроссовом порядке выполнения распиновки следует учитывать, что для кабелей с разной скоростью быстродействия цветовые схемы различны.

Цветовая схема кроссового кабеля 100 Мбит/с

Для кроссового кабеля 100 Мбит/с цветовая схема выглядит следующим образом:

  • одна сторона − бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый;
  • вторая сторона − бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Цветовая схема кроссового кабеля 1 Гбит/с

Для кроссового кабеля 1 Гбит/с цветовая схема выглядит так:

  • одна сторона − бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый;
  • вторая сторона − бело-зелёный, зелёный, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Схема цветов обжима витой пары 4 жилы

Для оконцевания кабелей, состоящих из 4 жил, используются коннекторы, аналогичные для витой пары, состоящей из 8 жил. Единственным отличием является то, что часть контактов остаётся незадействованной. Схема цветов в этом случае приведена на следующем рисунке.

Цветовая схема прямого и кроссового типа для витой пары из 4 жил

Для прямого обжима цветовая схема выглядит следующим образом:

  • одна сторона – бело-оранжевый, оранжевый, бело-зелёный, зелёный;
  • вторая сторона − бело-оранжевый, оранжевый, бело-зелёный, зелёный.

Для кроссового обжима картина несколько другая и выглядит так:

  • одна сторона − бело-оранжевый, оранжевый, бело-зелёный, зелёный;
  • вторая сторона – бело-зелёный, зелёный, бело-оранжевый, оранжевый.

Как обжать витую пару

Как уже было написано выше, для выполнения обжатия витой пары используется специальный инструмент – кримпер, назначение отдельных элементов которого показано на следующем рисунке.

Основные рабочие части кримпера и их назначение

В этом случае работы с использованием специального инструмента выполняются в следующей последовательности:

Работы выполняются аналогично на обоих концах кабеля в соответствии с цветовой схемой распиновки.

Виды и конструкция кримперов могут различаться, что определяет их функциональность и, соответственно, стоимость

Как обжать интернет-кабель в домашних условиях без инструмента

Если интернет есть в настоящее время практически в каждом доме, то вот специальным инструментом обладает не каждый пользователь, что обусловлено узкой направленностью его применения. Кримперы покупают только специалисты, для которых работа с витой парой или иными типами кабельной продукции является основным видом профессиональной деятельности. При отсутствии кримпера на помощь приходит русская смекалка и наличие обыкновенного слесарного инструмента. Для обрезки и зачистки жил кабеля используется обыкновенный нож или пассатижи (кусачки), а для обжима − отвёртка с малым шлицом. Размер шлица должен быть таким, чтобы была возможность разместить его на каждом контакте коннектора, при этом не повредив пластиковые перемычки между ними.

Обжим витой пары с использованием простой отвёртки

Также для этих целей можно использовать керн, чертилку по металлу или иной тонкий и остро заточенный инструмент. Работы выполняются аналогично, как и в случае использования специального инструмента, с той лишь разницей, что для выполнения обжима имеющийся инструмент устанавливается на контакт, после чего он прессуется путём нанесения удара молотком по этому инструменту.

Видео: Обжим кабеля витая пара −8 жил и 4 жилы

Экономьте время: отборные статьи каждую неделю по почте

Всё о витой паре и локальных сетях

Установка коннекторов на патч-корды в сетях Ethernet регламентируется международным телекоммуникационным стандартом EIA/TIA-568, где описаны все правила создания кабельных сетей внутри помещений. Согласно ему, каждая схема обжима витой пары имеет свое назначение и зависит от типа и пропускной способности линии.

Обжатый коннектор RJ 45

В стандарте говорится, что современные ЛВС на базе 8-ми и 4-х проводникового кабеля используют два варианта обжимки – прямой и перекрестный, каждый из которых может быть выполнен по типу A (T568A) или B (T568B).

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

ПинКоннектор 1Коннектор 2
1Рыже-белыйР.Б. (рыже-белый)
2Рыжий (оранжевый)Р. (рыжий)
3Бело-зеленыйБ.З. (бело-зеленый)
4ГолубойГ. (голубой)
5Бело-голубойБ.Г. (бело-голубой)
6ЗеленыйЗ. (зеленый)
7Коричнево-белыйК.Б. (коричнево-белый)
8КоричневыйК. (коричневый)

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

ПинКоннектор 1Коннектор 2
1Бело-зеленыйБ.З.
2ЗеленыйЗ.
3Рыже-белыйР.Б.
4ГолубойГ.
5Бело-голубойБ.Г.
6Рыжий.Р.
7Коричнево-белыйК.Б.
8КоричневыйК.

Различий в области применения кабелей, обжатых по типу A и по типу B, нет – они полностью взаимозаменяемы.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Две жилы одного цвета используются для передачи (линия Tx), а две другого – для приема сигнала (линия Rx).

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

ПинРазъем 1Разъем 2
1Р.Б.Б.З.
2Р.З.
3Б.З.Р.Б.
4Г.К.Б.
5Б.Г.К.
6З.Р.
7К.Б.Г.
8К.Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

ПинРазъем 1Разъем 2
1РБ.БЗ.
2Р.З.
3БЗ.РБ.
4Г.Г.
5БГ.БГ.
6З.Р.
7КБ.КБ.
8К.К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Коннектор RJ 45 (Registered Jack), самый часто используемый разъем в мире, применяемый в устройстве любых локальных сетей, был разработан в 1975 году компанией «Bell Labs» с целью упрощения подключения сетевого оборудования.

Сегодня мы рассмотрим различные схемы обжатия патч-корда RG 45 по цветам на 4-х или 8-ми жильный сетевой кабель, расскажем какие бывают коннекторы.

Устройство патч-корда

По сути RJ 45 — это пластиковый колпачок в котором проделано 8 одинаковых каналов, разделенных между собой перегородками. Над каждым из каналов находятся так называемые ножи они выглядят, как два острых шипа, при опрессовки кабеля, обжимной механизм клещей с силой давит на ножи коннектора, те в свою очередь прорезают и фиксируют жилы кабеля.

Виды коннекторов

Стандартный коннектор. Обычный пластиковый коннектор выпускается под два типа кабеля: круглый и плоский. Как правило такой разъем предназначен для работы внутри помещения, так как отсутствует защитный резиновый или виниловый колпачок, что подразумевает попадание влаги.

Стандартный коннектор с защитным колпачком. Все тот же пластиковый разъем, но на основание которого надевается резиновая, виниловая или пластиковая накладка. Для дополнительной защиты и удобства загона жил коннектора можно использовать специальный уплотнитель.

Экранированный патч-корд. Такой разъем используется для обжатия экранированного FTP кабеля, что дополнительно защищает от различных помех и наводок. Для utp кабеля такой разъем вовсе необязателен.

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос — Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mbs, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х — разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mbs.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mbs происходит на 50% медленнее нежели в сети 1000 Mbs.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA — 568 B и EIA/TIA — 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют «кросс» для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

На видео: Обжим витой пары 4 и 8 жил.

Соединение хаб компьютер распиновка.

Распиновка коннектора RJ45 по цветам

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем , это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.


Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников , то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1 ,2 ,3 и 6


Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару , читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т. п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.


Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .


Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.


Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.


Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.


Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб


Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер


Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 – 4 проводника, свитых в 2 пары
  • UTP-4 – 8 проводников (4 пары)
  • FTP-4 – 8 проводников (4 пары) + общий экран из фольги
  • STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Локальная сеть

— Что я делаю не так с этой проводкой патч-панели категории 6?

Здесь много неточной и вводящей в заблуждение информации. Даже в принятом ответе не удается понять, что именно произошло на стороне кабеля с перфорированным блоком.

Я отправляю более точный ответ, чтобы помочь всем, кто может оказаться в подобной ситуации.

Давайте еще раз рассмотрим вопрос ОП:

Это потому, что я мог перепутать проводку T-568A и T-568B?

Как мне узнать, какой у меня патч-корд — A или B?

Могу ли я просто взглянуть на вилку и как-нибудь сопоставить ее со схемой на задней стороне панели?

Вопрос состоит из двух частей:

  • конец кабеля с разъемом RJ45.
  • конец кабеля на патч-панели.

Разъем Rj45 кабеля Ethernet можно легко определить как соответствующий стандарту проводки T-568A или T-568B, если провода находятся в одной из следующих последовательностей:

Пока все хорошо.

Кажется, что люди запутались во второй половине этого вопроса.

  • Другой конец кабеля Ethernet входил не в другой разъем RJ45, а в вставной блок.

  • Важнейшей деталью здесь является то, что разводка на блоке punch-down , а не соответствует той же последовательности цветов слева направо, что и вилка RJ45 T-568A или T-568B. Люди предполагают, что последовательность одна и та же, , несмотря на то, что на фотографии перфорированного блока есть этикетка, которая показывает совершенно другую последовательность цветов, чем у T-568A и T-568B.

  • Положения проводов слева направо на монтажном блоке не , а не напрямую соответствуют контактам 1-8 в разъеме RJ45: порядок полностью другой.

  • Перфорированные блоки удерживают цветные пары вместе для облегчения установки. Фактическая последовательность различается между производителями и моделями, так же как и при подключении к гнезду трапецеидального искажения.

Вот пример ответа, который предоставил неверную информацию, предполагая, что последовательность проводов слева направо представляет контакты 1-8, как в вилке RJ45:

Вы можете видеть, что в штекере RJ45 синие провода расположены по центру, а на патч-панели они находятся сбоку.

  1. Синяя пара — это всегда в одном и том же месте, контакты 4 + 5, независимо от того, заканчивается ли кабель как A или B. Таким образом, даже если последовательность была такой же на коммутационной панели, используя синие и коричневые пары не позволят вам отличить T-568A или T-568B, поскольку эти пары в любом случае никогда не меняют положение.

  2. Предположение о том, что проводка на монтажном блоке должна иметь такую ​​же цветовую последовательность слева направо, как и на разъеме RJ45, является ошибкой, поскольку не учитывает, что производители перфорированных блоков используют совершенно другую цветовую последовательность. для удобства монтажа.

На этой фотографии ясно видно, что соединение №12 на блоке подключения коммутационной панели выполнено в соответствии с инструкциями по подключению панели для T-568B.

  • Разъем RJ45 был подключен в соответствии с T-568A.
  • Патч-панель была подключена по Т-568В.
  • Таким образом, поскольку на обоих концах использовались противоположные схемы разводки, полученный кабель был фактически перекрестным кабелем, отсюда и результат 36145278 , наблюдаемый при проверке кабеля с помощью прибора для проверки целостности цепи.

Оранжевая и зеленая пары должны быть отсоединены от монтажного блока и подключены в соответствии с инструкциями по подключению для T-568A , как показано в верхней половине фотографии выше.

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам понадобится:

Требуется:
  • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для коммутационных кабелей:
    • 8P8C Модульные соединительные вилки («RJ45»)
    • Обжимной модуль для модульного разъема («RJ45»)
  • Для фиксированной проводки:
    • 8P8C Гнезда модульного разъема («RJ45»)
    • 110 Пробойник
Рекомендуемый:
  • Инструмент для зачистки проводов
  • Тестер кабеля

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем сплошной кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Прочный кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Каждый раз, когда кабель проходит через кабель Ethernet, необходимо использовать герметичный кабель Ethernet. пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. пол. Это может быть сложно или Невозможно сказать по упаковке или маркировке, какой это кабель Ethernet, поэтому снимите закончить и исследовать.

Вот как выглядит кабель Ethernet изнутри:


Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре однотонный или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить проводку в соответствии со стандартом. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B — это Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC. кабельная разводка для пар 1 и 2, что позволяет ему работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабель и только T568B для перекрестного кабеля.

О вилках и гнездах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонный штекер. Доступно несколько вариантов.Основной вариант, на который следует обратить внимание, — это то, коннектор предназначен для плетеного или сплошного провода. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных разъемов бывают разных стилей, предназначенных для различных вариантов монтажа. опции. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:


Выводы модульного разъема и разъема

Выводы кабеля Ethernet:

Есть два основных вывода кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
Стандартная прямая электрическая схема (оба конца одинаковые):
Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения кроссоверного кабеля
:
Выводы перекрестного кабеля Ethernet

+ Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскручивайте пары — не раскручивайте их помимо того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии со схемой подключения выше.
  4. Обрежьте все провода одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставил незащищенными от ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
  6. Обожмите штекер RJ45 с помощью обжимного инструмента.
  7. Убедитесь, что провода закончились в правильном порядке и что провода выходят к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
  8. Обрежьте кабель Ethernet до нужной длины — убедитесь, что этого более чем достаточно для ваших нужд.
  9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

  1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что оставить лишнее.
  2. На одном конце обрежьте провод до нужной длины, оставив достаточную длину для работы, но не слишком большую. избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно заметно как постепенное снижение скорости и увеличение латентности.


Примечания:

Питание через Ethernet (PoE):
Технология Power over Ethernet была реализована во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, чтобы обеспечить ток до 600 мА или примерно 28,8 Вт, он часто известен как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется. обязательный. Power over Ethernet Power Delivery
Сведения о протоколе:
4/5 4
Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
100Base-TX IEEE 802.3u 1 2 62,5 5
1000Base-T IEEE 802.3ab 4D-PAM5 125 Нет 2 2 .5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65245, CR4 3,125 4 4100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 , CRC8 3,125 4 4 200 6 (5e) 2
10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 3 3 25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 4
40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8 Данные Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
Комбинация кодировки символов и кодирования данных определяет, как много битов данных на символ.
1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что кабели предназначены для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
4. Дальность 30м.
Информация о категории кабеля:
90-244 5e
Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Обычное использование
1 Нет Телефонная проводка
2 1 Телефонная проводка
3
3
4 20 Token-Ring, 10Base-T
5 100 100Base-TX, 10Base-T
100244 100245 TX
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 1 9040 -7
7a 1 1000> 10GBase-T
8 2000 25GBase-T, 40GBase-T
Возрастающие уровни категорий обратно совместимы.
Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами стандарты.
1. В проводке категории 7 / 7a не используются разъемы RJ45.

Связанные материалы для чтения

CAT-5 Электропроводка


Кабель CAT-5

«CAT-5» — это прозвище кабеля с четырьмя парами проводов, каждая из которых соответствует спецификация «Catagory 5» для передачи данных. Спецификация определяет размер проводника, качество изоляции и скручивание проводов, а также множество характеристик характеристики.Теоретически все кабели CAT-5 работают одинаково, поддерживая передачу данных. передачи до 100 МБ / с. Более строгая спецификация кабеля — «Catagory 6» («CAT-6»), поддерживающая передачу данных со скоростью до 1 ГБ / с. Менее строгий спецификация «Catagory 3» («CAT-3»), поддерживает передачу данных только 10 МБ / с или меньше.

Кабели

CAT-5 имеют 4 пары проводов, всего 8 проводов. Каждая пара скручены вместе (вы, наверное, слышали фразу «витая пара» раньше), чтобы уменьшить помехи сигнала.Самый большой фактор между спецификациями категории — это количество витков на линейную единицу. Чем больше поворотов, тем больше целостность сигнала. Сигналы данных передаются по проводам с использованием дифференциальный метод. При более крутых поворотах любые помехи принимаются по кабелю с большей вероятностью повлияет на оба провода в паре одинаково, в результате чего разница между ними не изменится. Это позволяет больше емкость передачи данных на большие расстояния. Более крутые скрутки также подавляют шум создается кабелем, потому что магнитное поле от одного провода нейтрализуется им. mate, что делает его менее подверженным взаимодействию с другими кабелями.Когда оконечные кабели передачи данных (с обжимными разъемами или на выводных клеммах), Важно как можно меньше раскручивать пары (не более 1 см). Некоторые вредные последствия более сильных скручиваний — они делают кабель более жестким и хрупким.

Кабель

CAT-5 может прийти с «сплошными» или «многожильными» жилами. Каждая жила провода в «сплошная» КПП-5 содержит одиночный провод 24 калибра. Каждая жила провода в «Многожильный» КПП-5 состоит из нескольких тонких прядей. Сплошной кабель жестче и менее восприимчив к влаге, что делает его выбором для установки в стене проводка.Многожильный кабель более гибкий, менее восприимчивый для утомления от повторяющихся сгибаний и должен использоваться только для кабели длиной не более 3 метров, что делает его лучшим выбором для патч-кабели (кабели, соединяющие настенную розетку с оборудование). Разъемы, которые обжимаются на конце CAT-5, обычно предназначены для одножильных или многожильных. кабель (хотя некоторые будут работать с обоими), поэтому убедитесь, что вы выбрали правильный тип кабеля (и убедитесь, что они имеют рейтинг CAT-5).

Кабели

CAT-5 также могут быть «экранированными» или «неэкранированными».Все пары проводов в «экранированной» CAT-5 содержатся в трубке из проволочной оплетки, называемой «щитом». Это дополнительно защищает провода от внешних помех и уменьшает количество шума, который может выскользнуть из кабеля. Мы рекомендуем неэкранированный CAT-5 для домашних установок, и многие спецификации оборудования также требуют использования неэкранированных кабелей.

Другой термин, который вы часто будете слышать при покупке кабеля CAT-5, — это «пленум». «Пленум CAT-5» (иногда называемый CMP) имеет те же рабочие характеристики, что и обычный CAT-5 (иногда называемый CMR, «R» означает «Riser»).Термин «пленум» относится к огню. оценка материала, из которого изготовлена ​​внешняя оболочка кабеля. Пленум рейтинговый материал не выделяет токсичных паров в случае пожара. Обычный CAT-5 использует оболочку из ПВХ, которая выделяет токсичные пары. при сгорании. Многие строительные нормы и правила требуют наличия пленума для коммерческих установок. но не для жилых помещений. В коммерческих зданиях обычно проложен кабель через подвесные потолки, и поскольку подвесные потолки также используются для циркуляция (это называется «объемное пространство») существует вероятность распространения дыма во время пожара.Жилой дома обычно используют герметичные воздуховоды для распределения воздуха, поэтому нет реальных шансов на загрязнение (исключение — прокладка проводов в отработанном воздухе пространство, которое обычно не отводится). Кроме того, дома эвакуируются быстрее, чем коммерческих зданий, поэтому опасность опасного воздействия паров по своей сути меньше. Поскольку весь ПВХ уже есть в большинстве домов, наши неспециалисты мнение не стоит разницы в цене, чтобы получить пленум (иногда вдвое больше дорого), но это решение, которое вы должны принять для себя после того, как тщательное и тщательное исследование.См. Соответствующие строительные нормы и правила. относительно кабелей статического давления перед установкой.

Есть и другие практические отличия CAT-5 кабели. У некоторых есть волокнистая нить, которая принимает на себя часть растяжения. отожмите провода. У других пары проводов легче различить по цвету. Это всего лишь несколько, и все зависит от марки, которую вы покупаете.

Основы полярности волокна

| Fluke Networks

Дуплекс, простой для понимания

В дуплексных волоконно-оптических приложениях, таких как 10 Gig, передача данных является двунаправленной по двум волокнам, где каждое волокно соединяет передатчик на одном конце и с приемником на другом конце.Роль полярности — убедиться, что это соединение сохраняется.

Если вы посмотрите на рисунок ниже, вы легко увидите, что Tx (B) всегда должен подключаться к Rx (A), независимо от того, сколько адаптеров коммутационной панели или сегментов кабеля находится в канале. Если полярность не соблюдается, например, при подключении передатчика к передатчику (от B к B), данные просто не будут передаваться. Очевидно, правда?

Волоконно-оптические кабели направленные

Чтобы помочь отрасли выбрать и установить правильные компоненты для поддержания правильной полярности, стандарты TIA-568-C рекомендуют сценарий полярности A-B для дуплексных патч-шнуров.Дуплексный патч-корд A-B — это прямое соединение, которое поддерживает полярность A-B в дуплексном канале. Также важно отметить, что у каждого оптоволоконного соединителя есть ключ, который предотвращает вращение волокна при стыковке соединителей и поддерживает правильное положение Tx и Rx.

Три метода управления полярностью в оптоволоконных соединениях с помощью MPO

Хотя полярность дуплексного оптоволоконного кабеля может показаться простой, все становится немного сложнее при работе с многоволоконными кабелями и разъемами типа MPO.Отраслевые стандарты определяют три разных метода полярности для MPO — метод 1, метод 2 и метод 3. И в каждом методе используются разные типы кабелей MPO.

Метод 1

В методе 1 используются прямые магистральные кабели MPO типа A с разъемом «ключ вверх» на одном конце и разъемом «вниз» на другом конце, так что волокно, расположенное в позиции 1 (Tx), достигает позиции 1 (Tx) на другом конце. .

При использовании метода 1 для дуплексных приложений необходимо переключить приемопередатчик-приемник из положения 1 (Tx) в положение 2 (Rx) в соединительном шнуре на одном конце.Это достигается с помощью патч-корда A-A, который перемещает волокно из положения 1 в положение 2 на интерфейсе оборудования.

Метод 2

В методе 2 используются соединители с поднятым ключом на обоих концах для обеспечения переворота приемопередатчика и приемника, так что волокно, расположенное в Позиции 1 (Tx), достигает Позиции 12 (Rx) на противоположном конце, а волокно, расположенного в Позиции 2 (Rx), достигает Позиция 11 (Tx) на противоположном конце и так далее. Для дуплексных приложений в методе 2 используются прямые патч-корды A-B на обоих концах, поскольку нет необходимости в перевороте приемопередатчика-приемника.При использовании одного и того же патч-корда на обоих концах отпадает необходимость в выборе типа патч-корда для какого конца.

Метод 3

В методе 3 используется соединитель с поднятым ключом на одном конце и ключом вниз на другом конце, как в методе 1, но переворот происходит внутри самого кабеля, где каждая пара волокон переворачивается, так что волокно в Позиции 1 (Tx) достигает Позиции 2 (Rx) на противоположном конце, и волокно в позиции 2 (Rx) достигает позиции 1 (Tx). Хотя этот метод хорошо работает для дуплексных приложений, он не поддерживает параллельные 8-волоконные 40- и 100-гигабитные приложения, в которых позиции 1, 2, 3 и 4 интерфейса MPO передают, а позиции 9, 10, 11 и 12 принимают и принимаются. поэтому не рекомендуется.

Из-за трех различных методов полярности и необходимости использовать правильный тип патч-кордов для каждого из них, ошибки развертывания могут быть обычными. К счастью, MultiFiber ™ Pro от Fluke Networks позволяет пользователям тестировать отдельные коммутационные шнуры, постоянные ссылки и каналы на предмет правильной полярности.

Скачать Fiber Poster

Продолжайте учиться

Несколько вещей, которые вы могли не знать о конструкции кабеля Ethernet

Медь использовалась в электропроводке с момента изобретения электромагнита и телеграфа в 1820-х годах.Из 15 000 тонн меди, добываемой ежегодно, примерно половина используется для производства электрических проводов и кабельных жил.

Одна из моих первых работ заключалась в разработке кабелей для ультразвуковой промышленности, где я работал с медными проводниками от 38 до 42 AWG в кабелях, содержащих от 96 до 528 коаксиальных кабелей. Я даже разработал коаксиальный кабель диаметром 0,007 дюйма для катетера, в котором использовался центральный проводник 46 AWG (номинал 0,00157 дюйма), поэтому у меня есть особая (странная) склонность к конструкции кабеля.

Вместо того, чтобы тратить много времени на основы кабеля Ethernet, я сосредотачиваюсь на других аспектах конструкции кабеля, которые многие люди принимают как должное, например, почему используется медь, преимущества витых пар для распространения сигнала и что отличает кабель категории 5 от категории 6.

Краткий обзор конструкции кабеля Ethernet

Существует множество вариантов кабеля Ethernet: экранированный, неэкранированный, 4 пары, 25 пар и т. Д. Ради ведения блога я обращаю внимание на неэкранированные 4 пары.

В основном кабель Ethernet состоит из 4 витых пар, покрытых внешней оболочкой. Некоторые кабели могут иметь шлицевой или звездообразный наполнитель, чтобы кабель оставался круглым. Другие варианты включают разрывные шнуры (для снятия изоляции с оболочки) и дренажные провода.Постоянная проводка (проводка внутри стены, которая соединяет настенную розетку с центральной коммутационной панелью), доступная как с многожильным, так и с одножильным проводом, является одножильным, тогда как патч-кабели обычно многожильны. Несмотря на то, что он довольно прочный, никогда не сгибает кабель сильнее, чем в четыре раза больше внешнего диаметра кабеля — на кабеле образуются горячие точки, и его характеристики ухудшаются.

Большинство сетевых кабелей имеют изоляцию из полиэтилена или ПВХ, оба на основе галогена.При пожаре галогенсодержащие пластмассы выделяют хлористый водород, ядовитый газ, который при контакте с водой образует соляную кислоту. Безгалогенные кабели, иногда называемые низкодымными и нулевыми галогенами (LSZH или LSOH), не образуют опасного сочетания газа / кислоты или токсичного дыма при воздействии огня. Оболочка с низким содержанием дыма и нулевым содержанием галогенов становится популярной и в некоторых случаях становится системным требованием. Другие преимущества безгалогенного кабеля:

  • Вес: LSOH часто легче, поэтому общий вес кабельной сети может быть уменьшен
  • Воздействие на окружающую среду: Меньшее количество токсичных химикатов, используемых в строительстве, означает меньшее воздействие ниже по течению

Некоторые кабели имеют «УФ-рейтинг» или «УФ-стойкость», что означает, что они могут подвергаться воздействию УФ-излучения вне помещений без значительного разрушения / деградации.Неустойчивые к УФ-излучению куртки при воздействии прямых солнечных лучей и других веществ вымывают пластификаторы, что часто делает оболочку кабеля слегка жирной.

10BASE-T и 100BASE-TX требуют для работы только двух пар, расположенных на контактах 1 плюс 2 и контактах 3 плюс 6. Поскольку для 10BASE-T и 100BASE-TX требуется только две пары, а кабель Cat 5 / 5e имеет четыре пары, это возможно (но не соответствует стандартам) использовать неиспользуемые пары (контакты 4–5, 7–8) для PoE. Однако для 1000BASE-T для работы требуются все четыре пары.

Почему медь используется в кабелях

Медь — идеальный проводник для строительной электропроводки, но не потому, что это самый проводящий металл. Серебро на самом деле является лучшим проводником с электропроводностью 106% от отожженной меди. Однако высокая стоимость серебра в сочетании с его низкой прочностью на разрыв ограничивает его использование в специальных областях, таких как покрытие стыков и контактные поверхности скольжения.

фунта за фунт (буквально говоря), медь даже не такой хороший проводник, как алюминий.Когда вы сравниваете кубические плотности меди (559 фунтов / куб. Фут) и алюминия (169 фунтов / куб. Фут) и учитываете, что алюминий имеет 56% проводимости меди, в результате получается, что один фунт алюминия имеет такую ​​же электрическую способность, как почти два фунта меди. На первый взгляд это звучит очень многообещающе, но пониженная проводимость алюминия означает, что при той же допустимой нагрузке по току поперечное сечение алюминиевого проводника будет на ~ 50% больше, чем у меди, что делает медь более подходящей для применений, где пространство ограничено. .В приложениях, где толщина проводника является преимуществом, например, в воздушных кабелях для передачи электроэнергии, медь используется редко.

Медь имеет ряд других преимуществ:

  • Предел прочности на разрыв: Высокая прочность меди (примерно в 2 раза выше, чем у алюминия) противостоит растяжению, перегибу, ползучести, царапинам и разрывам, что сокращает количество отказов в полевых условиях и прерывания обслуживания.
  • Пластичность: Пластичность меди облегчает вытяжку до диаметров с очень жесткими допусками.Это не противоречит пределу прочности на разрыв, сама по себе медь менее подвержена разрушению под действием растягивающей нагрузки, чем другие проводники.
  • Тепловое расширение: Медь имеет низкий коэффициент теплового расширения. Для сравнения, алюминий расширяется примерно на 30% больше, чем медь. Эта более высокая степень расширения, наряду с более низкой пластичностью алюминия, может вызвать проблемы с электричеством при неправильной установке болтовых соединений.
  • Коррозионная стойкость: Медь довольно устойчива к влаге, промышленным загрязнениям и другим коррозионным веществам.Важным отличительным фактором является то, что оксиды или другие химические соединения, которые образуются на меди, являются проводящими. Таким образом, медные соединения и концевые заделки не будут перегреваться из-за коррозии из-за повышенного сопротивления проводника.
  • Податливость: Обычно чем прочнее металл, тем он менее податлив. С медью дело обстоит иначе. Уникальное сочетание высокой прочности и высокой пластичности делает медь идеальным вариантом для электромонтажных систем. Например, в распределительных коробках и на концах медь можно сгибать, скручивать и тянуть без растяжения или разрушения.Каким бы гибким он ни был, для более крупных кабелей типично использовать многожильный медный провод (а не сплошной). Скрутка увеличивает срок службы кабеля, делая его более гибким и почти такой же проводимостью, как у одножильного (сплошного) проводника. Сплошная проволока обычно резервируется для меньшего диаметра.

Преимущества конструкции кабеля витая пара

Изобретенные Александром Грэмом Беллом в 1881 году для телеграфного рынка, витые пары были разработаны для уменьшения или минимизации перекрестных помех между длинными параллельными кабелями.Эти два провода, известные как передача в дифференциальном режиме, передают одинаковые и противоположные сигналы, а пункт назначения обнаруживает разницу между ними. Сигналы помех, как правило, поступают на оба провода одинаково, создавая синфазный сигнал, который подавляется в приемнике, когда принимается разностный сигнал.

Однако этот метод начинает давать сбой, когда источник помех находится близко к сигнальным проводам; более близкий провод будет сильнее связываться с шумом, и подавление синфазного сигнала приемником не сможет его устранить.В такой ситуации, как кабели Ethernet, одна пара может вызывать перекрестные помехи в другой, и они становятся добавочными по длине кабеля. Скручивая провода с разной скоростью, перекрестные помехи устраняются. При каждом половинном скручивании провод, ближайший к источнику шума, меняется местами. Если источник помех остается относительно однородным на расстоянии одного скручивания, наведенный шум останется синфазным.

Скорость скручивания (также называемая «шагом скрутки» и обычно определяемая в скрутках на метр) составляет часть спецификации кабеля Ethernet.Изменяя длину каждого поворота, уменьшаются перекрестные помехи.

Классификация кабелей

Сертификация категории кабеля

в первую очередь касается диапазонов частот (100 Мбит / с, 1 Гбит / с, 10 Гбит / с), которые могут успешно передаваться по кабелю, при соблюдении установленных правил для определенных характеристик передачи (задержка распространения, вносимые потери и близкие к конец перекрестных помех, чтобы назвать несколько).

Cat 3–16 МГц (устаревшее)
Cat 5 / 5e * — 100 МГц (стандарт для Fast Ethernet)
Cat 6–250 МГц (стандарт для Gigabit Ethernet)
Cat 6a– 500 МГц

* Спецификация категории 5e ужесточила некоторые характеристики перекрестных помех и добавила некоторые характеристики перекрестных помех, отсутствующие в оригинале.Полоса пропускания Cat 5 и 5e одинакова — 100 МГц.

Одно тонкое физическое различие между сетевыми кабелями заключается в номинальном диаметре используемых проводников: в кабелях Cat 5 / 5e обычно используются провода 24-26 AWG, в то время как в кабелях Cat6 / 6a, как правило, используются провода немного большего размера, 22-24 AWG, что делает их немного меньше. жестче и тяжелее. В результате более высокой номинальной рабочей частоты Cat 6 (и связанной с этим восприимчивости к электромагнитным помехам) спецификации для перекрестных помех Cat 6 и системных шумов более строгие, чем для Cat 5 / 5e.

Еще один момент, о котором стоит упомянуть, — это максимальная длина кабельной трассы. При использовании 10/100 / 1000BASE-T максимально допустимая длина кабеля Cat 6 составляет 100 метров (90 метров кабеля между коммутационной панелью и настенной розеткой, плюс 10 метров кабеля между разъемом и подключенным устройством). Однако при использовании для 10GBASE-T максимальная длина кабеля Cat 6 составляет 55 метров или меньше, в зависимости от перекрестных помех. Cat 6a не имеет этого ограничения и может без проблем передавать 10GBASE-T на расстояние до 100 метров.

Мы рассмотрим анатомию других проводников сигналов в будущих сообщениях в блоге.

Характеристики кабелей Ethernet

Ethernet-адаптеры Intel®

имеют небольшой разъем RJ45 с защелкой. Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, рассмотренные ниже:

  • Основы кабельной разводки
  • Адаптеры Fast Ethernet и Gigabit
  • Адаптеры 100BASE-T4
  • Подключение двух станций без коммутатора
  • Целостность канала
  • Общие проблемы
Примечание Для работы со скоростью 10 Мбит / с см. Файл справки со спецификациями кабелей 10 Мбит / с.

Основы кабельной разводки

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

  • Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
  • Для 100BASE-T4 кабель должен быть категории 3 или выше.

Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара — это два провода, обычно одного цвета, внутри кабеля большего размера.

Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

Адаптеры Fast Ethernet и Gigabit


Распиновка кабелей и разъемов

Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

Функция Контакт # Контакт #
TX + 1 1
TX- 2 2 9024 905 902 9024 905
RX- 6 6

Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парой. Пара — это два провода, обычно одного цвета, скрученные друг вокруг друга в большом кабеле.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Распиновка разъема RJ45 (предлагаемые цвета проводов):

1 | — | 8 | коричневый или коричневый / белый — | \
2 | — | 7 | —белый / коричневый ————— | \
3 | — —- 6 | зеленый или зеленый / белый —- | \
4 | — | 5 | синий или синий белый ——— | —
5 | — | 4 | —белый / синий —————— | _CABLE
6 | — —- 3 | —белый / зеленый ————— | /
7 | — | 2 | оранжевый или оранжевый / белый- | /
8 | — | 1 | —белый / оранжевый ————— | /
ВИД С КОНЦА ВИД Сверху (напротив фиксатора)

Название и функция вывода:

  1. Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD.Сигнал содержит поток последовательных выходных данных, передаваемых в сеть.

  2. Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.

  3. Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.

  4. Не используется.

  5. Не используется.

  6. Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.

  7. Не используется.

  8. Не используется.

Распиновка кабелей и разъемов

В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Сопряжения контактов:

пара.
Контакты 3 и 6 должны быть парой.
Контакты 4 и 5 должны быть парой.
Контакты 7 и 8 должны быть парой.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Соединение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору.

В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию ​​и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать.

Ethernet Crossover ( MDI-X) схема кабеля:

Номер контакта Сигнал
1 TX_D1 +
2 TX_D1 9024 9024 9024 9024 9024 9024 9024 9019 9024 9024 9024 9019 9024 9024 9024 9024 9024 9019 BI_D3 +
5 BI_D3-
6 RX_D2-
7 BI_D4 +
9242
8
Функция 1 9024 9024 9024 902
Функция Контакт # Контакт #
3 RX +
TX- 2 6 RX-
RX + 3 1 TX + TX-

Пара принимаемых данных (два провода, обозначенные RD) должна быть витой парой.Пара данных передачи (обозначенная TD) должна быть витой парой.

Схема перекрестного кабеля Ethernet

9024 9024 BI_D4 БИ_Д3-
Контакт # Сигнал Сигнал Контакт # 9024_
2 TX_D1- RX_D2- 6
3 RX_D2 + TX_D1 + 1
9024 9024 5 BI_D3- BI_D4- 8
6 RX_D2- TX_D1- 2
7 BI_D4 + 9024 BI_D4 + 5 902 45

Пара принимаемых данных (два провода, обозначенные RX_D2) должна быть витой парой.Пара данных передачи (обозначенная TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

Целостность соединения

Светодиоды на адаптерах показывают целостность связи:

  • Индикатор LNK для соединения
  • Индикатор ACT для активности
  • Индикатор 1000, указывающий на соединение 1000 Мбит / с

В некоторых моделях используется один светодиод для отображения как ссылки, так и активности.

Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme Diagnostic LEDs .

Примечание Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера.

Общие проблемы

Если в кабельном или коммутационном шкафу перекрещивается провод, коммутатор не может обнаружить рабочую станцию. На коммутаторе и адаптере должен быть световой индикатор.Убедитесь, что проводка правильная.

Проблемы полярности

Распространенной проблемой в проводке 10BASE-T является пересечение положительной и отрицательной фаз сигналов передачи или приема. Например, скрещивание контактов 1 (TX +) и 2 (TX-).

Ethernet-адаптеры Intel® автоматически обнаруживают эту проблему и корректируют ее внутри. Мы рекомендуем вам проверить вашу проводку, чтобы устранить проблему.

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого патч-кабеля через дом более экономично использовать объемный кабель и заделывать концы самостоятельно.Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима.Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина необжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e.Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Шаги обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов. Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белой полосой и сплошным оранжевым, зелено-белой полосой и сплошным зеленым, сине-белой полосой и сплошным синим, коричнево-белой полосой и сплошным коричневым.Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения.Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует отрезать, чтобы они равномерно совпадали с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод идет до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e.Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для проходного типа используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом. Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля, чтобы проверить обжатый кабель Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты.В FS вы найдете кабели Ethernet высочайшего качества и комплект инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала. FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
