Распиновка джек 3.5 — универсальный штекер для проводных гарнитур


Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №

Имя пин-кода

Описание

1.

Tip

Левый

2.

Ring

Правый

3.

Ring

Земля

4.

Sleeve

Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

2D-Модель

Ремонт кабеля наушников — Распиновка джек 3.5 мм

Распиновка штекера 3.5мм (Jack) под наушники. Почему не работ…


В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

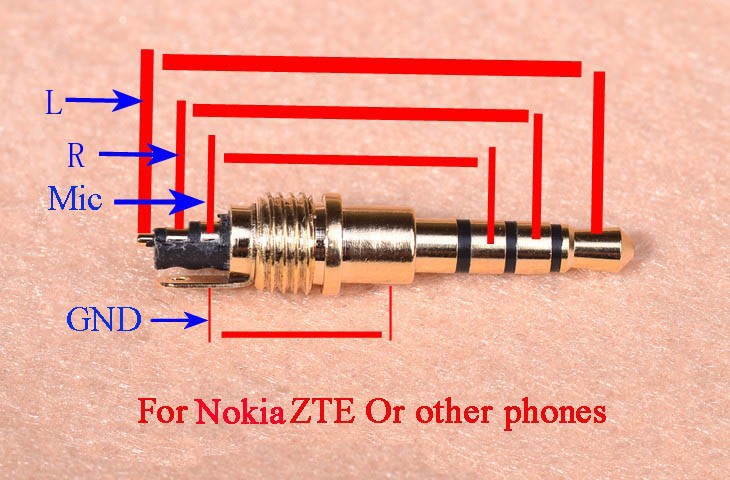

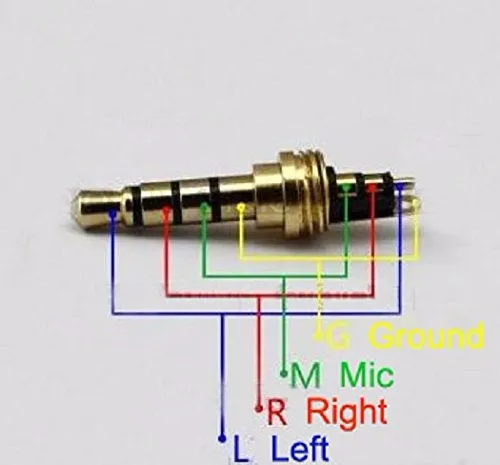

Распиновка 3 5 мм jack 4 контакта

Распиновка 3 5 мм jack с 3 контактами


Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2. 5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Что делать если не работают наушники. Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

Разъем 3,5 мм Jack Можно купить по ссылкам ниже.

Ссылка №1

Ссылка №2

Ссылка №3

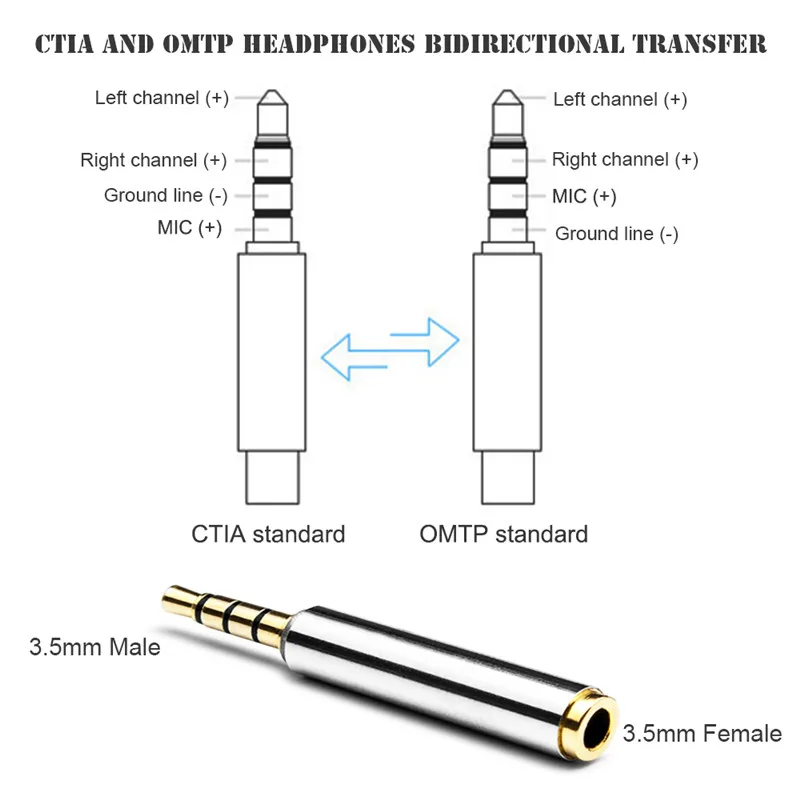

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Вернуться наверх к оглавлению.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Земля, горячий, холодный

Всем известно, что балансное (симметричное) соединение трехжильное: земля (G), горячая жила (+) и холодная (−). По «плюсу» и «минусу» идет одинаковый сигнал с инверсией фазы. На входе следующего прибора он соединяется в противофазе, обеспечивая удвоение громкости полезного сигнала и вычитание шумов и наводок, полученных на пути следования от предыдущего прибора.

Было бы здорово, если бы в студии можно было все приборы соединять симметрично, тем более что все студийные патчбеи (коммутационные панели) рассчитаны на балансную коммутацию. Однако в ряде случаев это не представляется возможным. Многие инструменты имеют небалансный линейный выход (почти все синтезаторы), ну а если где-то присутствует стереофонический вход или выход, то такой разъем автоматически будет небалансным.

Наши «грабли» были связаны как раз со стереовходами. Для работы с подобными соединениями нужны «штаны», но такое решение актуально только тогда, когда приборы коммутируются напрямую, то есть вход одного соединяется с выходами другого. Если же маршрутизация осуществляется через патчбей, перед непосредственной «стыковкой» инструменты должны быть заведены на панель, чтобы далее перемыкаться специальными бантам-патчкордами.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами. В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

  • с помощью активного растворителя производят разбор корпуса системы;
  • далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
  • прозвон контактов разъемов с нулевым сопротивлением;
  • определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
  • прозвонка к противоположным контактам динамиков;
  • в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Должно получиться примерно так.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.

Распиновка

XLR — рисунки и цвета

Распиновка XLR с тремя и пятью контактами — очень стандартное соединение, используемое для аудио (уровень микрофона и линейный уровень — 3 контакта) и управления освещением (DMX — 5 контактов). В этой статье показаны схемы распиновки XLR для 3-контактных и 5-контактных разъемов. Вы также узнаете полярность каждого контакта XLR.

Распиновка 3-контактного XLR

Распиновка XLR для 3-контактных разъемов XLR очень стандартна. На этой диаграмме показана различная нумерация контактов, используемая на штекерных и гнездовых разъемах XLR.

Вот то, что подключается к каждому контакту стандартного разъема XLR:

  • Контакт 1: Экран/Заземление
  • Контакт 2: Положительный
  • Контакт 3: Отрицательный

Цветовые коды XLR

Стандартного цветового кода нет для разъемов XLR. Как правило, вы можете использовать следующие цвета:

  • Контакт 2 (положительный): красный
  • Контакт 3 (отрицательный): белый или черный

Эта цветовая схема соответствует австралийской цветовой кодировке проводки 240 В. Некоторые профессиональные кабели XLR предоставят вам спецификацию, в которой указаны предпочтительные цветовые коды XLR, особенно для многопарного кабеля.

Распиновка 5-контактного XLR

На этой схеме показана общая распиновка XLR для 5-контактных разъемов XLR. Этот разъем обычно используется для управления освещением через DMX, хотя я также видел, что он используется для некоторых источников питания и систем связи для вечеринок. Вот 5-контактный разъем DMX XLR:

  • Контакт 1: Экран (общий)
  • Контакт 2: DMX 1, отрицательный
  • Контакт 3: DMX 1, положительный
  • Контакт 4: DMX 2, отрицательный
  • Контакт 5: DMX 2 Positive

Не все разъемы подключают вторую пару к контактам 4 и 5. Часто ее оставляют пустой, так как в большинстве источников света она не требуется.

Проводка DMX с 5 контактов на 3 контакта

Многие осветительные приборы имеют 3-контактные разъемы вместо 5-контактных разъемов. This table shows you how to wire up a 3pin to 5pin XLR adaptor:

3 Pin 5 Pin Signal/Purpose
1 1 Common
2 2 Данные –
3 3 Данные +

Подключение XLR к RJ45

Вам может быть интересно, можете ли вы запускать аудио и DMX через разъемы RJ45 (Cat5 и Cat6). Ответ – твердое «да»!

Распространенной схемой подключения является StudioHub+, которая позволяет использовать два 3-контактных разъема XLR на разъем RJ45. Эту схему можно адаптировать и для DMX.

Подключение DMX к RJ45

Вы можете использовать следующую таблицу для подключения 5-контактных разъемов DMX к разъемам Cat5 или Cat6 RJ45:

XLR Pin RJ45 Pin Signal/Purpose
1 7 & 8 Common
2 2 Data 1 –
3 1 Данные 1 +
4 6 Данные 2 —
5 3. так как большинство источников света не используют 2-й канал данных. Однако, поскольку в вашем распоряжении есть пары на кабеле Cat6, вы также можете подключить их и защитить себя в будущем.

Подключение аудиоразъемов XLR к RJ45

Ниже приведена схема подключения разъемов Rj45 к разъемам XLR для стереозвука с использованием стандарта StudioHub+.

ROGE + ROGE +.
Pin TIA/EIA 568A Colour TIA/EIA 568B Colour Function XLR Pin
1 Green / White Orange / Белый Левый + Левый 2
2 Зеленый Оранж слева — слева 3
3 Оранжевый / белый Грин Оранжевый / белый / белый Оранжевый / белый / белый Blue
5 Синий / белый Синий / белый
6 Оранжевый0055 Left 3
7 Brown / White Brown / White
8 Brown Brown

Получить информационный бюллетень о технологиях вещания

Подпишитесь на рассылку по электронной почте о медиа и технологиях. Отправлено нерегулярно. Без спама.

Вас также может заинтересовать…

Меня зовут Энтони Иден, я ИТ-специалист, специалист по телерадиовещанию, разработчик программного обеспечения и инженер по решениям. Я работаю в вещательных СМИ с 2008 года и столько же разрабатываю программное обеспечение и веб-сайты. Прямо сейчас я предоставляю внештатные услуги через Media Realm, в частности, для СМИ и некоммерческих организаций.

Следите за новостями Энтони в Твиттере: @anthony_eden

Избранные статьи…

Стандарты подключения XLR, схема и распиновка (3-контактный аудио и 5-контактный DMX)

«Что хорошо в стандартах, так это то, что у вас есть из чего выбирать!» Эти слова, написанные ученым-компьютерщиком Эндрю С. Таненбаумом, как никогда правдивы. У нас так много стандартов, что это действительно может свести на нет цель всего этого.

К счастью, у нас есть стандарт для подключения разъемов XLR, используемых в приложениях аудио (уровень микрофона и линейный уровень) и управления освещением (DMX).

3-контактный разъем XLR Стандарт подключения

3-контактный разъем XLR является стандартным для линейного и микрофонного аудиоприложений. На приведенной выше диаграмме показана нумерация контактов для разъемов XLR «папа» и «мама» при виде спереди и сзади. (вид сзади — это конец, с которого вы припаиваете)

Вот соединения на каждом контакте:

  • Контакт 1: Экран/Заземление
  • Контакт 2: положительный
  • Контакт 3: минус

Какие цвета я использую? Я долго и упорно искал окончательный цветовой код. Пока не могу найти. Проблема частично заключается в том, что каждый кабель использует разные цвета. Как правило:

  • Контакт 2 (положительный): красный
  • Контакт 3 (минус): белый или черный

Это, по крайней мере, то, что я использую для большинства своих микрофонных проводов и соединительных кабелей. Это также как бы совпадает с австралийской цветовой маркировкой для проводки 240 В. Вид.

Для некоторых кабелей вы получите актуальную спецификацию с указанием цветовых кодов – это происходит в основном с многопарными кабелями и реже с двухпарными микрофонными кабелями.

Как я уже сказал, жестких правил не существует. Здесь важно выбрать цветовую схему и придерживаться ее. Если у вас есть лучшее правило, опубликуйте его в комментариях ниже.

5-контактный разъем XLR Стандарт подключения

5-контактный разъем XLR в основном используется в приложениях управления освещением в качестве сигнала DMX. Спецификация DMX допускает два полностью отдельных канала передачи данных через один 5-контактный разъем, но часто вы обнаружите, что производители кабелей экономят и предоставляют только один канал. Вот распиновка DMX:

  • Контакт 1: экран (общий)
  • Контакт 2: отрицательный DMX 1
  • Контакт 3: DMX 1, положительный
  • Контакт 4: отрицательный DMX 2
  • Контакт 5: DMX 2 плюс

Интересно, плюс и минус перевернуты с DMX. Не спрашивайте меня, почему. Я не знаю.

Какие цвета я использую?  Опять же, я не знаю стандарта. Поскольку я не очень много развожу 5-контактный разъем XLR, я также не могу предложить свои собственные предложения. Просто убедитесь, что вы используете правильное соединение проводов, если добавляете второй канал DMX к одному кабелю (смешение витых пар может свести на нет назначение кабеля витой пары)

Получить информационный бюллетень о технологиях вещания

Подпишитесь на рассылку по электронной почте о медиа и технологиях. Отправлено нерегулярно. Без спама.

Вас также может заинтересовать…

Меня зовут Энтони Иден, я ИТ-специалист, специалист по телерадиовещанию, разработчик программного обеспечения и инженер по решениям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
