Распиновка кабеля роутер-роутер, ПК-ПК и роутер-ПК
Содержание
- 1 Прямой и перекрёстный обжим кабеля
- 2 Распиновка витой пары по схеме роутер-роутер
- 3 Распиновка витой пары по схеме компьютер-компьютер
- 4 Распиновка витой пары по схеме роутер-компьютер
- 5 Схемы обжима витой пары 4 провода
Если витую пару (разъём rj45 на 8 проводов) обжать не по стандарту, то при большой длине сетевого кабеля, соединяемые устройства могут работать с большими потерями данных или не работать совсем. Поэтому здесь приводится 100% рабочий вариант распиновки для соединения роутер-роутер, ПК-ПК и роутер-ПК. На фирме мы подключаем именно так и всё отлично работает.
Прямой и перекрёстный обжим кабеля
Итак, есть 2 вида обжима витой пары:
- Прямой – используют для подключения компьютера к свитчу или роутеру.
- Перекрестный – используют для подключения типа компьютер-компьютер, свитч-свитч, роутер-роутер.
Прямой обжим витой пары бывает стандартов EIA/TIA-568A и EIA/TIA-568B. В принципе эти стандарты одинаковые, но используют различные цвета проводов. Но на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, лучше использовать именно его.
Перекрестный обжим витой пары бывает тоже двух видов: для соединения на скорости 100 мегабит/с и для гигабитного соединения на скорости 1 Гбит/с.
Но на практике для гигабитного соединения перекрестный обжим не нужен. В стандарте гигабитного соединения определение пар прописано как обязательное.
В общем реально существует три варианта соединений:
- Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
- PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
- Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.
Далее кратко рассмотрим перечисленные схемы подключения.

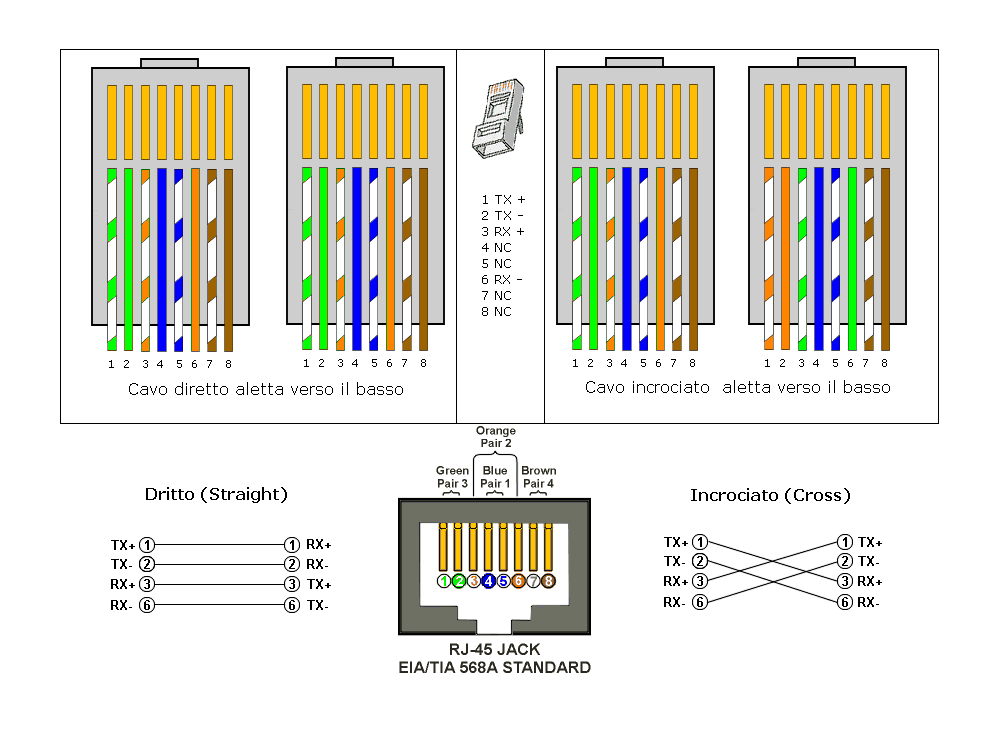

А – прямой. В – перекрёсныйРаспиновка витой пары по схеме роутер-роутер
При таком варианте подключения положено использовать прямую схему. Но, при использовании в топологии сети интеллектуальных узлов, ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться всё-же выбранного стандарта для той или иной ЛВС.
Распиновка витой пары по схеме компьютер-компьютер
Другая ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема типа кроссовер.
Распиновка витой пары по схеме роутер-компьютер
Этот тип соединения выполняют по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но лучше придерживаться его.
Схемы обжима витой пары 4 провода
Витая пара из 8-ми жил используется для гигабитной сети, если планируется кабель на 100 мбит, то будет достаточно 4 жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». На схеме распиновки показаны три возможных варианта цоколёвки 4-х жильной витой пары.
Для создания мегабитной сети вполне достаточно 2-х пар — одна работает на прием (RX), а вторая на передачу (TX). Поэтому наличие этих пар в кабеле обязательно. Это зеленая и оранжевая пары.
В общем обжимка должна производиться с соблюдением цветовой схемы. Провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции. Порядок обжима допускает прямой и обратный способ, но недопустимо производить между собой соединение четырехжильной и двужильной схемы. Несмотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Более подробно про выбор кабеля и его обжим читайте в статье про витые пары.
Компьютерный разъем RJ-45 на 8 контактов
Содержание:
- Устройство коннектора и гнезда
- Существующие разновидности
- Как обжать витую пару самостоятельно
Чтение этой статьи было бы невозможно без простого и одновременно гениального устройства – LAN разъема RJ45. Если посмотреть на роутер или на сетевую карту компьютера, там обязательно будет именно этот разъем – RJ45 – современный стандарт, который используют 99.9% всех интернет-провайдеров для постройки локальных и глобальных сетей.
Устройство коннектора и гнезда
Если обратить внимание на тот же роутер, можно заметить, что кабель обжат пластиковой клипсой, говоря о RJ45подразумевают именно ее. Она состоит из пластикового корпуса с отличными характеристиками прочности и 8 контактных площадок, которые принимают сигнал с витой пары. Чтобы сигнал не пропадал, а кабель не вылезал, в клипсе есть ножи, которые обжимают проводки, обеспечивая постоянное взаимодействие.
Прочно обжатая «витая пара» подключается в розетку, которая также имеет восемь принимающих штекеров.
Гнезда или розетки под RJ45 встречаются довольно разные. Обывателю знакомы обычные порты сетевой карты системного блока или гнезда в роутере. Но также существуют настенные розетки, наподобие тех, что можно было увидеть в американских фильмах, куда подсоединяют телефонный кабель. Они могут идти с гнездом под коннектор или сразу иметь встроенную клипсу.
Последняя удобна тем, что инструменты для обжима кабеля не понадобятся. Подключение происходит путем вталкивания витых пар и нажима на корпус розетки.
Стоит сказать, что, обжав кабель, вытащить его из коннектора уже не получится. В этом плане разъем RJ45 одноразовый. При неправильном обжатии сетевой кабель обрезается и берется новая клипса.
Существующие разновидности
Стандарт стандартом, а разновидности все-таки имеются. Для начала стоит раскрыть распространенный миф – 8p8c и RJ45 – это не одно и тоже.
Хотя в магазинах их до сих пор ошибочно обзывают разъемом RJ45 5e 8p8c (5е означает пропускную мощность до 1000 мб). Визуально они похожи и 8p8c также способен обжимать четыре витых пары, но его пропускная способность ограничена 10 мб/с, что характерно для стандарта Internet.
Но мы сегодня пользуемся стандартом Fast Internet и средняя температура по больнице около 80 мб/с, поэтому артикулом 8p8c сегодня только обозначают возможность обжимки 4 витых пар. Также разъем ethernet RJ45 будет использоваться для Gigabit Internet, так как число витых пар там также останется в пределах четырех, но вместо 5е, там будут использовать 6е и более.
Ножи
Чтобы купить правильный коннектор нужно знать, какой тип кабеля будет заводиться. Под разный тип применяют разные ножи – прямые и смещенные. Последний используется для кабелей с одинарными жилами. Прямые ножи хороши для обжатия наборных жил. Неправильно подобранные ножи будут плохо зажимать витые пары, из-за чего будет страдать контакт и, соответственно, скорость передачи данных.
Напыление
Также, если посмотреть на предлагаемые сегодня RJ45 можно заметить, что цена на них может значительно отличаться. Кроме оригинальных и непонятно где штампованных клипс, большую роль в ценообразовании влияет золотое напыление на ножах и контактных площадках. Чем оно толще, тем изначально лучше скорость передачи. Со временем покрытие истончается и коннектор меняется. Правда для обычного пользователя это неактуально, срок службы исчисляется десятилетиями.
Экранировка
В условиях внешних помех, электромагнитных полей и электрических токов приходится применять экранированные кабеля. Для них предусмотрены экранируемые клипсы, а стоят они не сильно дороже. Часто используют обычные коннекторы, но дополнительно защищенные прорезиненными «чехлами». В остальных случаях изнутри клипса обернута фольгой.
Как обжать витую пару самостоятельно
Чтобы самостоятельно обжать кабель, в первую очередь понадобится кримпер для разъемов RJ . Инструмент похож на плоскогубцы, но имеет специальный разъем, который при
сдавливании рукоятей зажимает жилы ножами коннектора, обеспечивая надежное соединение с контактными площадками.
В продаже можно найти универсальные кримперы, предназначенные для двух-трех типов разъемов.
Также есть такое понятие — распиновка и ее нужно правильно сделать. В кабеле есть 8 жил разных цветов – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Распиновка может выполняться двумя вариантами – А и В. В наших стандартных интернет-сетях для подключения к компьютеру используют последний вариант распиновки. На Западе наоборот, больше любят первый. От применения противоположного варианта ничего критического не произойдет, может наблюдаться лишь незначительная потеря скорости.
Итак, согласно картинке, сверху вниз необходимо расположить жилы в коннекторе и обжать с помощью кримпера, после чего разъем RJ45 готов к подключению.
Проводка RJ45
По IP-адресу
Сеть
0 Комментарии
Последнее изменение 07.
Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из одножильного провода и полоски того же цвета. Существует два стандарта проводки RJ-45: Т-568А и Т-568Б . Хотя существует 4 пары проводов, 10BaseT/100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах). .
Чтобы создать с прямым кабелем , вам придется использовать либо T-568A , либо T-568B на обоих концах кабеля. На схеме, изображенной слева и справа, зажим разъема RJ-45 показан вниз. Чтобы создать перекрестный кабель , вы соедините T-568A на одном конце и T-568B на другом конце кабеля. Прямые кабели используются при подключении оконечного оборудования данных (DTE) к оборудованию передачи данных (DCE), например, компьютеров и маршрутизаторов к модемам (шлюзам) или концентраторам (коммутаторам Ethernet). Перекрестные кабели используются при подключении оборудования DTE к DTE или DCE к оборудованию DCE; например, компьютер к компьютеру, компьютер к маршрутизатору; или шлюз для подключения к концентратору. Оборудование DTE терминирует сигнал, а оборудование DCE — нет. |
Подробнее о прямом и перекрестном соединении
Кабели данных RJ45, которые мы используем для подключения компьютеров к коммутатору Ethernet, являются прямыми кабелями. Как отмечалось выше, в кабеле RJ45 используются только 2 пары проводов: оранжевый (контакты 1 и 2) и зеленый (контакты 3 и 6). Контакты 4, 5 (синий) и 7, 8 (коричневый) НЕ используются. Прямой кабель, как следует из его названия, соединяет контакт 1 с контактом 1, контакт 2 с контактом 2, контакт 3 с контактом 3 и контакт 6 с контактом 6.
Перекрестные кабели используются для подключения TX+ к RX+ и TX. — к RX-, который соединяет контакт 1 с контактом 3, контакт 2 с контактом 6, контакт 3 с контактом 1 и контакт 6 с контактом 2. Неиспользуемые контакты обычно подключаются напрямую как в прямом, так и в перекрестном кабеле. .
Для объединения двух компьютеров в сеть без концентратора используется перекрестный кабель. Перекрестный кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня имеют порт восходящей линии связи, что предотвращает использование перекрестного кабеля для последовательного подключения другого коммутатора Ethernet. Прямые кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.
Обозначения номеров контактов
Для каждого цвета в T-568B и T-568A есть обозначения штифтов.
Т-568Б Т-568А
-------------------------- ------------------------
Контакт Цвет Название контакта Цвет Название контакта
--- ------------- -------- ------------- --------
1 оранжевая полоса Tx+ зеленая полоса Rx+
2 Оранжевый Tx- Зеленый Rx-
3 Зеленая полоса Rx+ Оранжевая полоса Tx+
4 Синий Не используется Синий Не используется
5 Синяя полоса не используется Синяя полоса не используется
6 Зеленый Rx- Оранжевый Tx-
7 Коричневая полоса не используется Коричневая полоса не используется
8 Коричневый Не используется Коричневый Не используется
Кабели RJ45 имеют 8 проводов с цветовой маркировкой, а вилки имеют 8 контактов и проводников. Восемь проводов используются как 4 пары, каждая из которых представляет положительную и отрицательную полярность. Наиболее часто используемым стандартом проводки для 100baseT является описанный выше стандарт T-586B. До появления стандартов EIA 568A и 568B для разводки кабелей RJ45 использовалась цветовая схема. В таблице ниже показаны схемы выводов и цветовые схемы, используемые в традиционной и стандартной конфигурации.
| Штифт | Цветная схема | Т-568Б (Общий) | Т-568А |
|---|---|---|---|
| 1 | Синий | Оранжевая полоса | Зеленая полоса |
| 2 | Оранжевый | Оранжевый | Зеленый |
| 3 | Черный | Зеленая полоса | Оранжевая полоса |
| 4 | Красный | Синий | Синий |
| 5 | Зеленый | Синяя полоса | Синяя полоса |
| 6 | Желтый | Зеленый | Оранжевый |
| 7 | Коричневый | Коричневая полоса | Коричневая полоса |
| 8 | Белый (или серый) | Коричневый |
T-568A и T-568B — это два стандарта проводки для кабеля передачи данных с разъемом RJ-45, указанные в документе стандартов проводки TIA/EIA-568-A.
Разница между ними заключается в положении оранжевой и зеленой пар проводов. Предпочтительно использовать проводку в соответствии со стандартами T-568B, если в здании нет ранее существовавшего шаблона.
2. Что означает RJ?
RJ означает R , зарегистрированный J acks. Они используются в проводке телефона и разъема данных, зарегистрированной в FCC. RJ-11 — это 6-контактный 4-проводной разъем, используемый в телефонной проводке, а RJ-45 — 8-контактный 8-проводной разъем, используемый в проводке 10BaseT и 100BaseT Ethernet.
3. Что такое система рейтинга категорий?
Ассоциация электронной промышленности (EIA) разработала стандарт TIA/EIA-568-A, определяющий стандарты проводки и производительности для кабелей с неэкранированной витой парой (UTP). Система оценки категорий задает определение категорий производительности для кабельной системы UTP на 100 Ом.
Категория 3 определяет кабель витой пары и соединительное оборудование, которые могут поддерживать частоту передачи до 16 МГц и скорость передачи данных до 10 Мбит/с.
Это в основном используется в телефонной проводке.
Категория 4 определяет кабели и разъемы, поддерживающие частоту до 20 МГц и скорость передачи данных до 16 Мбит/с. С введением категории 5 это редко используемая категория.
Категория 5 определяет кабели и разъемы, поддерживающие частоту до 100 МГц и скорость передачи данных до 100 Мбит/с. Благодаря сегодняшнему стандарту 100BaseT Ethernet категория 5 является широко используемой кабельной системой, которая соответствует современным требованиям к высокоскоростной передаче данных.
| Категория | Стандарт TIA/EIA | Описание |
|---|---|---|
| Категория 1 | Нет | POTS, ISDN и проводка дверного звонка |
| Категория 2 | Нет | Сети Token Ring 4 Мбит/с |
| Категория 3 | ТИА/ОВОС 568-В | Ethernet 10 Мбит/с — частота до 16 МГц |
| Категория 4 | Нет | Сети Token Ring 16 Мбит/с — частота до 20 МГц |
| Категория 5 | Нет | Ethernet 100 Мбит/с — частота до 100 МГц Не подходит для GigE (1000BaseT) |
| Категория 5e | ТИА/ОВОС 568-В | 100 Мбит/с и GigE Ethernet — частота до 100 МГц |
| Категория 6 | ТИА/ОВОС 568-В | Удвоенная производительность Cat 5 и 5e — частота до 250 МГц |
| Категория 6а | Нет | Будущая спецификация для приложения 10 Гбит/с |
| Категория 7 | ИСО/МЭК 11801 Класс F | Предназначен для передачи на частотах до 600 МГц |
4.
Что такое кабель UTP?UTP означает U экранированный T скрученный P воздушный. Это кабельная система с одной или несколькими парами скрученных изолированных медных проводов, заключенных в одну оболочку. На сегодняшний день это наиболее широко используемая кабельная система в сфере телекоммуникаций и передачи данных.
Поделиться этой публикацией
Автор
IP Location
IP Location сделал все возможное, чтобы обеспечить точность и надежность информации, представленной на этом веб-сайте. Однако информация предоставляется «как есть» без каких-либо гарантий. IP Location не несет никакой ответственности за точность, содержание, полноту, законность или достоверность информации, содержащейся на этом веб-сайте.
Цветовая маркировка кабеля Ethernet | Сетевой байт
Кабель Ethernet, который используется для подключения сетевых устройств через кабель UTP, на конце которого имеется разъем RJ45.
Кабель UTP состоит из 4 пар или 8 проводов разного цвета, которые подключаются к разъему RJ45 или 8P8C. Цветовая кодировка кабеля Ethernet, стандартизированная EIA (Ассоциация электронной промышленности) и TIA (Ассоциация телекоммуникационной отрасли), включает два стандарта EIA/TIA-568-A и EIA/TIA-568-B.
В EIA/TIA-568-A восемь проводов расположены в следующем порядке: зеленый-белый, зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый.
EIA/TIA-568-B
В EIA/TIA-568-A восемь проводов расположены в оранжево-белом, оранжевом, зелено-белом, синем, сине-белом, зеленом, коричнево-белом, коричневом цветах. .
Простой способ запомнить цветовой код — это нечетные места (1,3,5,7) присутствуют цвета с белой полосой. Два типа кабельного соединения Ethernet выполняются с использованием стандарта EIA/TIA-568-A и EIA/TIA-568-B 9.0007
- Прямые кабели
- Перекрестный кабель Ethernet
В прямом кабеле оба конца имеют один и тот же стандарт, т.
е. стандарт EIA/TIA-568-A или EIA/TIA-568-B кабель. В настоящее время большинство патч-кабелей заканчиваются стандартом T568-B.
Прямой кабель используется для подключения устройств MDI и MDX. Прямой кабель используется для соединения двух разнородных устройств MDI и MDIX.
MDI – M edium D зависимый I тип интерфейса Ethernet-порта, найденного на сетевых устройствах, таких как конечная станция, сетевая карта Ethernet, которая находится внутри нашего компьютера или ноутбука.
MDIX (или MDI-X) – M edium D зависимый I Интерфейс Кроссовер аналогичен MDI, но в интерфейсе переставлены контакты передачи и приема. Устройство, как правило, представляет собой инфраструктурное оборудование, такое как маршрутизатор, коммутатор, брандмауэр и т. д.
В прямом соединении 10Base-T и 100Base-T используется четырехжильный (две пары) кабель UTP, а в 1000Base-T используются все восемь проводников (четыре пары).
В перекрестных кабелях Ethernet оба конца имеют разъемы другого стандарта, например EIA/TIA-568-A и EIA/TIA-568-B.
Перекрестные кабели Ethernet, используемые для подключения MDI к MDI и MDI-X к MDI-X. Кабель Cross Over используется для соединения двух одинаковых устройств.
В перекрестном кабеле 10Base-T и 100Base-T используются четыре провода (две пары) кабеля UTP, а в 1000Base-T используются все восемь проводов (четыре пары).
Перевернутый кабельAuto MDI-X Функция современных Ethernet-коммутаторов, которая позволяет порту коммутатора динамически определять, должен ли он работать как интерфейс MDI или MDI-X, и соответствующим образом настраивать свои выводы.
Этот кабель используется для консоли маршрутизатора или коммутатора Cisco. один конец подключен к ноутбуку или ПК, а другой конец подключен к маршрутизатору или коммутатору.
Иногда его называют консольным кабелем или кабелем Yost (стандарт последовательного кабеля, предложенный Дэйвом Йостом). В этом кабеле на одном конце находится разъем RJ45, а на других концах DB9.разъем последовательного порта. Разъем RJ45, подключенный к маршрутизатору или коммутатору, и разъем DB9, подключенный к ноутбуку или ПК. В настоящее время на рынке доступны USB-адаптеры для последовательного порта на USB или консоль типа USB.
Перевернутый кабель называется перевернутым из-за противоположных назначений контактов на каждом конце, т. Е. Контакт 1 на одной стороне разъема, подключенный к контакту 8 разъема другой стороны. Аналогично контакт 2 разъема одной стороны подключен к контакту 7 разъема другой стороны и так далее.
Кабель обратной связиИспользуется для тестирования физического порта. Петлевой кабель перенаправляет выход обратно на себя. Он используется для проверки сетевых проблем.
Кабель обратной связи RJ45 Кабель обратной связи RJ45, используемый в Ethernet и FastEthernet, где используются четыре контакта, пара передатчика и пара приемника.
