правила компоновки и укладки проводов (110 фото)

Одним из наиболее важных элементов в инфраструктуре любого здания является система обеспечения его электроэнергией. Действительно, без этого сегодня представить жизнедеятельность современного человека невозможно.

Однако просто завести питающий кабель недостаточно: необходимо правильно распределить электроэнергию, обеспечить необходимый уровень защиты самой электропроводки, а также жизни и здоровья людей, установить счетчик потребляемой электроэнергии, при всем том, выполнить данные условия таким образом, что бы при минимальных размерах и удобстве установки, к конструкции имелся легкий и быстрый доступ.

Для выполнения указанных условий, существуют, так называемые, вводно-распределительные устройства (ВСУ) или просто – распределительные электрощиты.


Посмотрев на фото распределительного щита, их в достаточном количестве можно видеть на ресурсах в сети, иной читатель отметить сложность внутреннего содержимого, а также большое количество автоматов, выключателей и проводов.

В действительности, самостоятельно собрать электрощит в своем доме можно, тем более в случае однофазной проводки.

Тем не менее, если вы никогда не сталкивались с электромонтажными работами, лучше обратиться к специалистам, а тем, кто решил все сделать сам, необходимо знать некоторые ключевые моменты монтажа и выбора электрощита, а также особенности его внутреннего устройства – именно об этом пойдет речь в этой статье.

Немного теории

Основное назначение распределительного щита следует из его названия, но все же давайте остановимся на этом вопросе немного подробнее.

К главным функциям вводного распределительного устройства в доме следует отнести:

  • Обеспечение в одном месте распределения всей электроэнергии по отдельным ветвям электрической проводки;
  • Управления подключением/отключения отдельных ветвей к электросети;
  • Учет потребляемой электроэнергии;
  • Защита, как всей электропроводки, так и отдельных ее ветвей от перегрузки по току;
  • Защита от утечки тока на землю помимо потребителей электроэнергии;
  • Конструктивное объединение всех названых функций в единый блок;
  • Защита от внешних воздействий внутреннего содержимого распределительного устройства.

Важно заметить, что указанные функции возлагаются, как на распределительный щит в квартиру, так и на установленный в частном доме, гараже, даче и т.п.

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.


Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

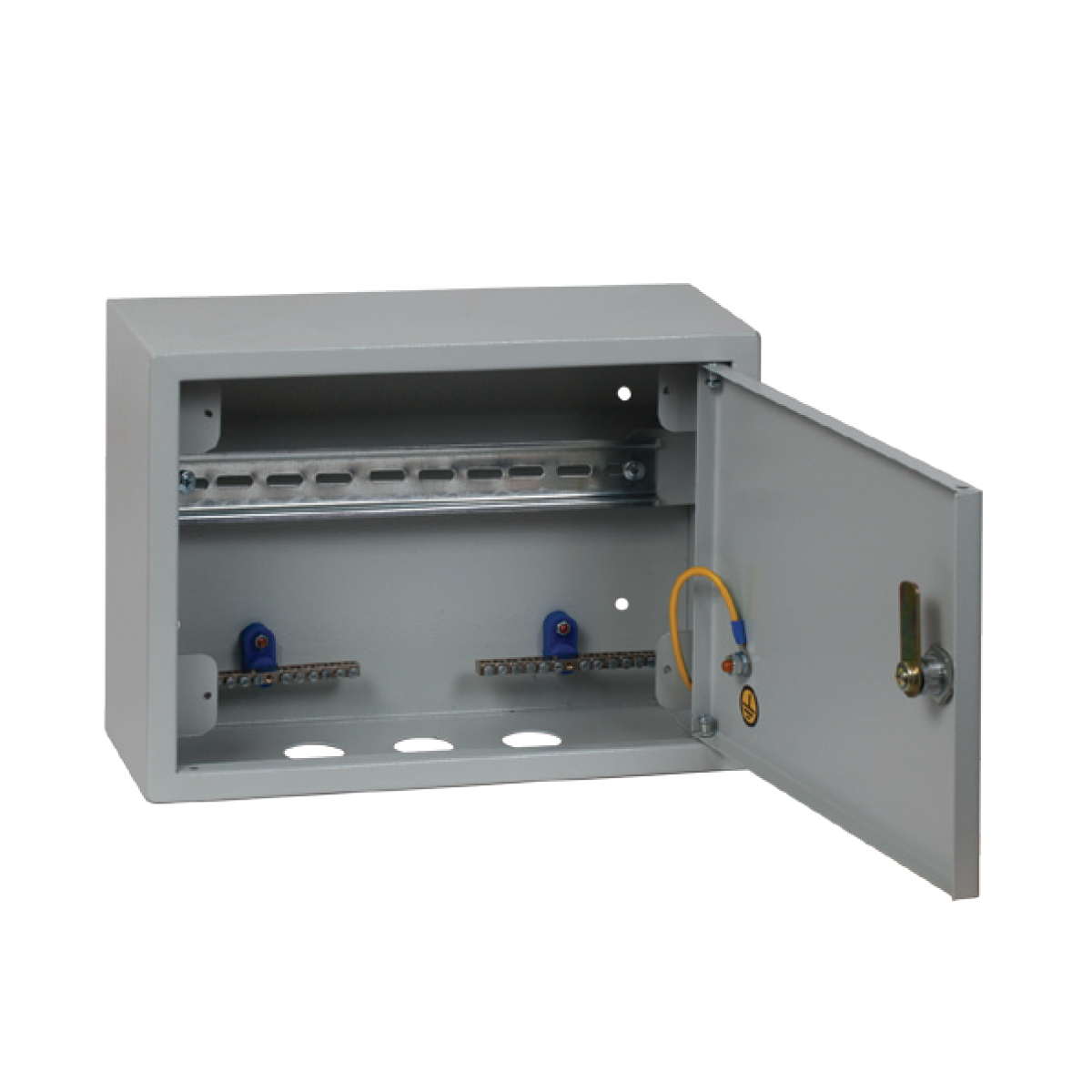

Внутреннее устройство электрощита состоит из следующих основных компонентов:

  • Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
  • Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
  • Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
  • Счетчик потребления электроэнергии;
  • Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

Установка

В целом, установка распределительного щита в доме производится на этапе всех электромонтажных работ. Каких – либо особенностей в данном случае нет: все делается в строгом соответствии с требованиями безопасности, а также предусмотренных норм и правил. Единственное – подключение к внешней электросети, нужно производить уже после сборки и проверки схемы.

Все соединения внутри электрощита должны производиться строго в соответствии с предварительно продуманной и зарисованной электрической схемой.

На внутренней части дверцы электрощита, как правило, находится специальное место, где можно указать назначение всех выключателей.

Признаком грамотно выполненной работы и одним из требований электробезопасности, необходимо считать обязательную подпись-маркер всех автоматов. Так, в случае срабатывания защиты, это позволит локализовать поиск неисправности, а при необходимости ремонтных или профилактических работ, отключить необходимую ветвь электропроводки.


Фото распределительных щитов

Также рекомендуем посетить:

Post Views: Статистика просмотров 1 448

Распределительный щит — сборка и монтаж своими руками.

Лучшие варианты установки в квартире или частном доме

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.

Краткое содержимое статьи:

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится.

Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.


После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов. Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.

Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.

Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.


Классификация

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.

Навесной или встроенный щит?

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

Такого недостатка встроенные щитки просто лишены, а вот процесс их сборки гораздо легче. Именно по этой причине, когда есть возможность желательно выбрать размещение щитка в какой-либо нише.

Выбираем материал: пластик, металл

Невозможно ответь однозначно на вопрос о том, какой материал лучше всего выбрать, поскольку во время использования металлические щиты распределительные служат по времени столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что в том случае, если вы остановите свой выбор на металле, то без проблем сможете в будущем в случае необходимости отремонтировать корпус или прикрепить для удобства прямо на нем небольшой фонарь.

Внутренний или уличный щит?

Очень часто сегодня установка щита осуществляется именно на улице и выбирается по этой причине соответствующий щит, поскольку в противном случае не удастся элементарно выполнять в будущем поставку электричества.

Как правило, устройство щитка данного типа предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Лучше всего выбирать уличные щитки для дома только из металла и обязательно с нижним вводом кабеля. Это позволит минимизировать риск попадания внутрь системы при чрезвычайной ситуации воды.


Кроме прочего, очень важно позаботиться о том, чтобы к показаниям счетчика всегда был свободный доступ без необходимости открытия крышки. Таким образом удастся заметно увеличить срок эксплуатации любого щитка.

Производители распределительных щитов

Говоря про размеры распределительных щитов стоит отметить в первую очередь тот факт, что если приобрести щиток с браком, то он однозначно не сможет выполнять на полную мощность свои функции. Именно по этой причине стоит обратить внимание в магазине на проверенных производителей, вроде Makel или EIK. Это представители сегмента средней ценовой категории, но тем не менее зарекомендовали они себя более, чем просто успешно.

Если вы хотите, чтобы щиток не только выполнял множество функций, но ко всему прочему еще и отличался интересным внешним видом – стоит обратить внимание на бренд FOTKA. А вот изделия неизвестных турецких, китайских производителей лучше не покупать, поскольку решив сэкономить скорее всего в итоге вам придется просто дважды заплатить.

Фото распределительных щитов


Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электричество необходимо для работы подавляющего большинства бытовых устройств.

Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части.

Его часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц.

Вводно распределительные щиты Декада могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования.

Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Основные виды ЩР:
  1. Главный;
  2. Групповой;
  3. Квартирный;
  4. Этажный.

Для чего устанавливаются щитки распределения?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.

Разновидности и виды распределительных щитов

На сайте компании ООО «ДЕКАДА» вы можете найти любые виды распределительных щитов. Модели, которых нет на сайте — вы можете запросить у менеджера по заявке или телефону!

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

В крупных распределительных щитах предприятий, различных электроустановок устанавливаются измерительные приборы и приборы учета для контроля над режимом работы оборудования щита, а также учета потребляемой электроэнергии, как в целом, так и на отдельных отходящих линиях, питающих щиты другого назначения.

ВРУ — вводное распределительное устройство. Шкафы ВРУ данного типа устанавливают для приема электроэнергии от источника – силовых трансформаторов либо от питающих линий электрической сети.

В данном щите монтируются коммутационные и защитные аппараты, а также могут быть дополнительно монтированы различные устройства защиты и автоматики, приборы учета. Данный щит осуществляет распределение электроэнергии на другие щитки, расположенные в здании. Сборка ВРУ осуществляется компанией Декада в самые короткие сроки.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи.

В корпусе щита связи монтируется различное телекоммуникационное оборудование, средства связи, сбора информации с различных оборудования и объектов на предприятии.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом компании Декада, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Щит распределения. Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит распределения. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Сборка распределительного щита

Мы занимаемся производством распределительных щитов уже много лет. Работаем как с типовыми, так и с индивидуальными схемами, позволяющими производить наиболее удобные для конечного потребителя системы. Наши мастера индивидуально для каждого высчитывают нагрузку и производят сборку системы, опираясь на полученные данные.

Главное, необходимо помнить: бесперебойное функционирования системы зависит от хорошо настроенного распределительного щита. Обращаясь к нам, вы обеспечиваете себя бесперебойной подачей электрического тока, его оптимальным перераспределением и безопасностью сети, которой не страшны перегрузки и короткие замыкания.

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер при сборке распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

Щиты распределительные фото



Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.

ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Навесной или встроенный щит? Классификация по способу и месту установки

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные.

Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Основная отличительная особенность щитов данного типа в том, что весь его корпус располагается снаружи.

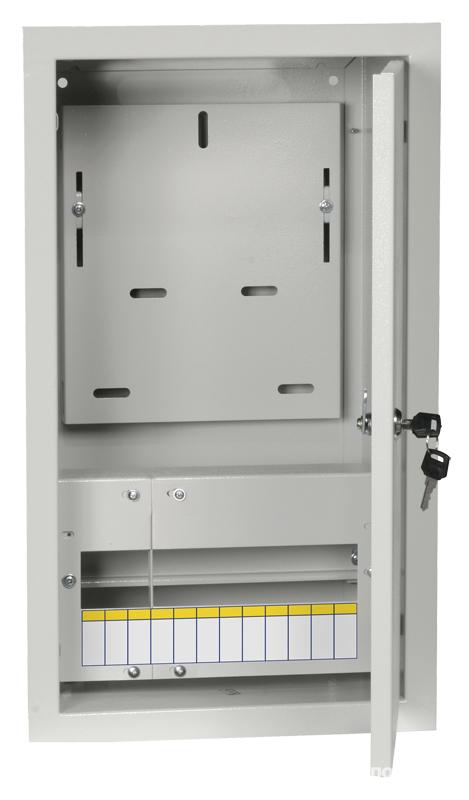

Встраиваемые щитки монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус ЩРВ утоплен в стене.

Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Что касается места установки, то в данном случае электрические щитки бывают наружной или внутренней установки. Возможность установки щитка вне помещения определяется по его конструктивным особенностям, а именно наличию соответствующей защиты корпуса.

Выбор распределительного щита

Любой электрощит должен соответствовать общим параметрам, в зависимости от его технологических особенностей. Среди которых,

1. Общая конструкция обеспечивает все правила безопасности.
Содержит доп. изоляцию, обеспечивает защитные функции от возгорания и плавления, к тому же необходима сдерживать большие величины проходящего тока.

2. Все модели электрощитов должны придерживаться установленного веса.

Основы выбора распределительного щита

При подборе распределительного щита следует учитывать несколько немаловажных факторов:

Количество групп подбирается свободно, с учетом возможной нагрузки.

Расчет предполагаемого тока нагрузки на каждую группу.

Установка в щите УЗО, в качестве ограничителя при перенапряжениях.

Выбор корпуса для удобного монтажа распределительного щита

Предлагаем вашему вниманию полезное видео с официального канала компании ABB.

Оставьте заявку на нашем сайте, или позвоните нашему менеджеру чтобы получить полную консультацию по ценам, или оформить заказ на сборку НКУ.

Схемы щитов распределительных

На нашем сайте представлены типовые схемы самых простых типов распределительных щитов завода Декада Электрощит.
Для того, чтобы правильно подключить распределительный щит запросите схему подключения распределительного щита у инженера вашего проекта.



Главный распределительный щит (ГРЩ) — это… (определение, назначение)

Главный распределительный щит (ГРЩ) — это низковольтное распределительное устройство, обеспечивающее распределение электрической энергии во всей электроустановке здания или в ее обособленной части, а также управление и защиту подключенных к нему распределительных и конечных электрических цепей [1].

Аббревиатуру «ГРЩ» применяют в национальной нормативной и правовой документации для краткого обозначения главного распределительного щита.

Обратимся к книге [1] автора Харечко Ю.В., который максимально точно, на мой взгляд, описал назначение и некоторые особенности ГРЩ:

« Главный распределительный щит представляет собой низковольтное распределительное устройство, которое устанавливают в здании или его обособленной части. С помощью ГРЩ выполняют распределение электрической энергии между подключенными к нему распределительными и конечными электрическими цепями во всей электроустановке здания или в какой-то ее части. Посредством установленной в ГРЩ коммутационной и защитной аппаратуры и аппаратуры управления осуществляют защиту и управление подключенных к нему электрических цепей. Главный распределительный щит подключают к вводному устройству (ВУ) или вводно-распределительному устройству (ВРУ) и обычно устанавливают в больших зданиях, имеющих сложные электроустановки. »

[1]

На рисунке 1 показан пример ГРЩ жилого комплекса.

Рис. 1. ГРЩ жилого комплекса

Чем отличается ВРУ от ГРЩ?

  • Согласно пункта 7.1.4 ПУЭ-7 роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
  • Согласно таблицы 2 ГОСТ 32396-2013 для ВРУ есть ограничения по току. Так, номинальный ток вводной коммутационной аппаратуры не должен превышать 630A, а номинальные токи защитной и коммутационной аппаратуры распределительных электрических цепей, не более 250 А.
  • ГРЩ находится выше в иерархической цепи системы электроснабжения и может контролировать работу другого электрооборудования. Допустим, установленные в ГРЩ модули могут следить за правильностью функционирования ВРУ, входящих в цепь.
  • Если привести пример со сложной электроустановкой здания (например, многоэтажный торговый центр), то ГРЩ устанавливают на ввод в электроустановку после источника питания, а ВРУ подключают к ГРЩ и устанавливают, например, на различных этажах. Другими словами, ГРЩ распределяет электроэнергию на всю электроустановку здания, а ВРУ на конкретных потребителей.

Список использованной литературы

  1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;

пошаговая инструкция по размещению и подключению распределительного щитка

Распределительный щит является неотъемлемым атрибутом современной электропроводки в доме. В принципе, без него возможно сделать разводку кабелей в доме, используя только распределительные коробки, но это неудобно и нерационально, и имеет целый ряд минусов – необходимость обесточивать всю квартиру или дом в случае монтажа или замены розетки либо выключателя, а в случае короткого замыкания в одном месте пропадает питание на все потребители.
Если вам нужен электролаборатория в Москве, заходите на https://energiatrend.ru.

Назначение распределительного щита, с фото и иллюстрациями, его содержимое, виды и размеры электрических щитков – далее в тексте.

Содержимое статьи

Назначение распределительного щита

Функция у него двойная – подача и распределение электропитания в доме или квартире, а также обеспечение безопасности при пользовании электричеством. Безопасность достигается путем монтажа УЗО и автоматов, которые срабатывают на определенную силу тока и размыкают цепь в случае ее превышения. Таким образом, автомат предохраняет проводку от выгорания при коротком замыкании.

Автомат, а также электросчетчик, ставит компания-поставщик электроэнергии, все остальное можно монтировать самостоятельно.

Единственный нюанс – после самостоятельной сборки перед пуском, желательно пригласить представителя компании для проверки заземления и правильности разводки розеток и выключателей.


Комплектация распределительного щита

Существует несколько разновидностей комплектации щитка. В частных домах нередко счетчик электроэнергии выносят отдельно от автомата, так чтобы работник компании-поставщика электричества мог снять показания, не заходя в дом, если хозяев нет на месте. Если счетчик находится в доме, его целесообразно разместить в щитке вместе с автоматом.

В подъездах современных построек счетчики нередко выносят за пределы квартиры для удобства контроля показаний. В квартире в щиток помещают УЗО и автомат. УЗО необходимо для обеспечения безопасности точно так же, как и автомат.

Ставится УЗО на выходе от счетчика и срабатывает в случае превышения током утечки максимально допустимого значения, срабатывает при замыкании на «землю». Фаза от УЗО идет на автоматы, которые также срабатывают на короткое замыкание на своем участке цепи.

Помимо УЗО, настоятельно рекомендуется установка стабилизатора питания. В отечественных электросетях нередко происходят перепады электропитания, чего нежная импортная техника с кучей микросхем может не пережить. Стабилизатор питания – вещь не из дешевых, но сэкономить он может значительно больше, чем стоит сам.

При перепадах напряжения выходят из строя платы управления приборов, зачастую не подлежащие ремонту и требующие полной замены. Цена платы управления – это примерно половина стоимости электроприбора. Поэтому на стабилизаторе не стоит экономить.

Ставят стабилизатор питания сразу после УЗО, на одну либо на несколько групп, перед подачей питания на автоматы. В щиток его вмонтировать не получится в виду его размеров, но можно разместить рядом.


На щиток заводят две шины – ноль и заземление. На заземляющую шину подводят «землю» от всех электроприборов, а на «ноль» – провод с УЗО подается на автоматы. Маркируют «землю» чаще всего белым либо желто-зеленым проводом, «ноль» – синим, а фазу – красным либо коричневым.

Виды и размеры распределительных щитов

По виду монтажа классификация выглядит следующим образом:

Навесные распределительные щиты – предполагают крепление на поверхности стены посредством дюбелей и саморезов. Как правило, размеры их от поверхности стены составляют 12-20 см.

В случае, если стена состоит из горючего материала, между щитком и стеной помещают слой изолятора. При монтаже лучше располагать его примерно на уровне глаз и таким образом, чтобы исключить возможность случайного удара головой о щиток.

Встраиваемые распределительные щиты – конструкция подразумевает наличие подготовленной под них ниши в стене. Вставленный внутрь щит сажают на раствор, как правило, монтируют его заподлицо со стеной.

Установка встроенного распределительного щита предпочтительнее по сравнению с навесным с точки зрения экономии места.

По материалу изготовления встречаются металлические и пластиковые корпуса щитов. По форме корпуса подразделяются на квадратные и прямоугольные, вытянутые как по вертикали, так и по горизонтали.

В плане размеров, если позволяет место, лучше брать корпус с запасом, чтобы при необходимости добавления какого-либо элемента не вставал вопрос о замене корпуса на более объемистый.

Фото электрического распределительного щита
