Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

• Телевизор — 160 Вт
• Холодильник — 300 Вт
• Освещение — 500 Вт
• Персональный компьютер — 550 Вт
• Пылесос — 600 Вт
• СВЧ-печь — 700 Вт
• Электрочайник — 1150 Вт
• Утюг — 1750 Вт
• Бойлер (водонагреватель) — 1950 Вт
• Стиральная машина — 2650 Вт
• Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и ) / (U × cos(φ) )

где:

• I — сила тока;

• P — мощность всех потребителей энергии в сумме
• K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
• U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
• cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

I = P / U

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

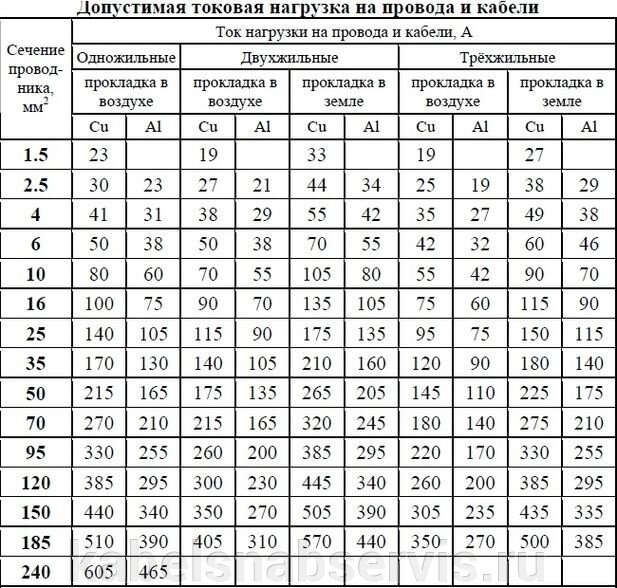

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону.

Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

Где:

• I — сила тока, по которой выбирается площадь сечения кабеля
• U — фазовое напряжение, 220V
• Cos φ — угол сдвига фаз
• P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени.

Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

Как самостоятельно рассчитать сечение кабеля по мощности?

Во всех странах Европы и СНГ принята стандартизация кабелей по площади поперечного сечения. Регуляция этих параметров выполняется согласно соответствующего ПЭУ, или, как называют еще этот норматив, «Правила устройства электроустановок». Выбор нужного сечения кабеля по допустимым параметрам тока осуществляется посредством специальных таблиц.

Расчеты «на глаз» являются неправильными и грозят нарушением техники безопасности, что может спровоцировать КЗ, пробои в проводке и т.п. Данный показатель может существенно отличаться для каждого отдельного жилья, в зависимости от количества установленных там потребителей электропитания, их мощности. Отсутствие правильного предварительного расчета перед монтажом проводки может обернуться дорогостоящим ремонтом квартиры или электросети, угрозой жизни людям.

Для чего нужен расчет сечения кабеля?

Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество. В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.

Это приводит к таким последствиям:

• Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
• В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
• С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
• Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
• Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.

Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.

Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:

• Посчитать, для каждого помещения общее число установленных электроприборов.
• Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.

ПРИМЕР: К первой розетке будет подключаться вытяжка мощностью 500 Вт, электроплита на 5 кВт и посудомоечная машина 2 кВт. От второй розетки питается холодильник 800 Вт, микроволновая печь на 1,5 кВт и электрочайник на 2 кВт. Тогда суммарная нагрузка на первую точку составит 7,5 кВт, а на другую – 4,3 кВт, таким образом, на кухню будет идти нагрузка на 11,8 кВт. Это без учета светильника, поэтому всегда необходимо делать запас минимум на 20-30%, чтобы не только обезопасить себя, но и иметь возможность в будущем добавить какой-то электроприбор и не заставлять работать проводку на своем экстремальном пороге.

Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.

Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.

ВАЖНО: Электропроводимость меди больше, чем алюминия, поэтому провода из этих материалов одинакового сечения не будут давать равный результат при расчете по мощности, что необходимо учитывать.

Что влияет на нагрев проводов?

Причина перегрева проводки может крыться в разных проблемах сети, поэтому для правильного расчета необходимо знать основные «слабые места» кабелей, из-за которых у них поднимается температура. При прохождении тока по металлу, материал нагревается всегда, однако снижение этого параметра достигается разными методами.

Провода греются, в зависимости от:

• Качество и материал изоляционного покрытия не соответствуют требуемым параметрам. Низкокачественный диэлектрический материал оболочек кабелей легко подвергается разрушению от термического воздействия при прямом контакте, проводя тепло лучше.
• Какой способ укладки проводки использовался. Для открытых проводов показатель нагрева гораздо ниже, чем для плотно «упакованных» в закрытую пластиковую трубу.
• Тип жил в кабеле. Различают многожильные и одножильные. Разница заключается в том, что одинакового сечения моножильная проводка способна выдержать большую силу тока, чем несколько более тонких проводков, хотя многожильный кабель более гибкий и удобный для монтажа.
• Материал сердцевины. Величина нагрева зависит от физических качеств металла. Медь обладает более низким сопротивлением, чем алюминий, поэтому меньше греется и может передавать токи более высокого напряжения и силы при одинаковом сечении.
• Площадь поперечного сечения кабеля. Все изучали в школе скин-эффект – течение электрического тока по поверхности проводника. Чем больше площадь сечения – тем больше площадь поверхности, по которой передается электричество, поэтому толстые провода способны передавать значительные нагрузки, а тонкие при таких показателях просто перегорают.

Устройство кабеля

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

• Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
• Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Простой способ

Формула мощности заключается в вычислении посредством умножения напряжения в проводнике на силу протекающего тока. Бытовая сеть рассчитана на напряжение 220 В, поэтому для определения сечения кабеля необходимо знать мощность и силу тока в цепи. После расчета предполагаемой нагрузки и силы тока по таблицам ПЭУ находится размер кабеля. Этот расчет подходит для розеток.

Для питания осветительных приборов, которые подключаются к отдельному выходу с распределителя, традиционно берется кабель сечением 1,5 кв. мм. Если розетки будут использоваться для питания нескольких мощных приборов, например, телевизора или фена, то нужно правильно распределять нагрузку, соотнося ее с диаметром провода согласно показателям мощности потребителей. При отсутствии возможности разбития розеточных групп рекомендуется приобретать медный кабель с сечением 6 кв. мм.

Площадь сечения и диаметр

Определить площадь сечения кабеля проще всего по диаметру сердцевины. Диаметр измеряется в мм, а площадь – в кв. мм. Согласно этим показателям можно найти в таблице допустимую мощность по типу и размеру провода. При отсутствии данных о диаметре проводки, площадь находится по такой формуле:

S = 3,14 * D2 / 4 = 0,785D2,
где:
S – площадь поперечного сечения кабеля;
D – значение диаметра.

Если форма сердцевины проводника квадратная или прямоугольная, то сечение вычисляется умножением ширины на длину, как площадь прямоугольника.

Выбор сечения проводника

Критерии соответствия сечения выбранных проводников:

1. Конфигурация электрощита. Питание всех имеющихся потребителей от одного автоматического выключателя создаст непосильную нагрузку на него, что провоцирует нагрев клемм и регулярное срабатывание. Для устранения проблемы рекомендуется разделить на несколько групп электропроводку с отдельным выключателем в щитке.
2. Тип используемого кабеля. Медный провод более дорогой и качественный, но правильный расчет алюминиевой проводки позволит собрать нужную конфигурацию с меньшими затратами.
3. Длина проводника. Является главным критерием для кабелей из алюминия. При большом метраже наблюдаются существенные потери электричества в сети, поэтому следует делать большую прибавку запаса. Для меди при скрытом монтаже достаточно прибавки в размере 20-30 %.

Точный расчет сечения кабеля должен производиться с учетом таких показателей:

• Тип и вид изоляции.
• Длина участков и их конфигурация.
• Вариант и способ прокладки (наружная или скрытая).
• Температурный режим помещения.
• Процент и уровень влажности в комнате.
• Максимально допустимый перегрев.
• Разница показателей мощности потребителей, подключаемых к одной розетке.

Существуют нижние границы размера сечения кабеля для разных участков бытовой электросети:

• Для розеток нужен провод с сечением не меньше 3,5 кв. мм.
• Подключение элементов освещения питаются от проводки не тоньше 1,5 кв. мм.
• Питание оборудования с повышенной мощностью требует кабеля с сечением от 4-6 кв. мм.

Это правило действует при разграничении групп потребителей по мощности в электрощите для повышения защиты оборудования, безопасности всей системы.

Расчет на основе нагрузки

Процесс расчета примерного сечения нужной проводки для квартиры можно произвести самостоятельно, сделать это не сложно. Однако все работы по устройству электросети в помещении следует доверять опытным специалистам.

Расчет поперечного сечения проводника производится в следующем порядке:

1. Все приборы, которые находятся в помещении и питаются от электросети, подсчитываются и заносятся в список.
2. Согласно имеющимся у приборов паспортам, записывается напротив каждого устройства значение номинальной мощности.
3. Определяется продолжительность подключения каждого прибора при одновременной работе, также вносится в список.
4. Рассчитывается поправочный коэффициент, который зависит от времени работы в сутки и вычисляется в процентном соотношении к 24 часам, записывается напротив каждого прибора.
5. После умножения номинальной мощности оборудования на поправочный коэффициент, производится суммирование всех полученных значений приборов списка.
6. Полученное значение необходимо найти в специальной таблице, в зависимости от выбранного материала проводки, прибавить к нему примерно 15 % «про запас».

ВАЖНО: Полученные цифры, как и указанные в паспорте устройств данные по номинальной мощности, являются усредненными показателями, поэтому следует прибавить еще 5 % к этим значениям.

Существует очень распространенное заблуждение о возможности монтажа проводки с различным диаметром сердцевины, в зависимости от потребителя. Это может привести к возгоранию (редко, но случается), разрушению изоляционного слоя, короткому замыканию, поскольку в одном помещении пущенная от одного распределителя электрика будет разрушительно действовать на несоответствующие по мощности светильники или другие мелкие потребители, запитанные на тонкие кабели. Такая ситуация не редкая для подключения нескольких электроприборов к одной точке, например, стиральной машины, кофеварки и мультиварки.

Особенности расчета мощности скрытой проводки

Вычисление для скрытой проводки отличается, чем для кабелей, уложенных открытым способом. Все зависит от изменения свойств проводников, их изоляции в закрытом пространстве.

Если проводник расположен на поверхности и контактирует с воздухом, то получает большую возможность отдавать вырабатываемое тепло, сохраняя низкую температуру. Плотно упакованные провода не могут настолько хорошо остужаться за счет отсутствия циркулирующего воздуха, поэтому нагреваются более интенсивно.

Первое правило для монтажа скрытой проводки гласит о необходимости проведения расчетов с запасом примерно 20-30 %, чтобы в процессе эксплуатации избежать перегрева. Согласно второй норме, наличие нескольких проводников в одном канале требует запаса не меньше 40 %.

ВАЖНО: Единственный корректный способ вычисления сечения кабеля –значение потребляемой мощности.

Не рекомендуется делать плотную укладку кабелей, лучше для каждого из самостоятельных проводов оборудовать отдельную гофротрубу.

Расчет сечения кабеля по мощности

После произведения подсчета мощности для отдельного помещения или группы потребителей, следует провести вычисление силы тока в бытовой сети с напряжением 220 В. Для этого существует формула:

I = (P1 + P2 + … + Pn) / U220,
где:
I – искомая сила тока;
P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого;
U220 – напряжение в сети, в нашем случае это 220 В.

Формула расчета для трехфазной сети с напряжением 380 В выглядит так:

I = (P1 + P2 + …. + Pn) / √3 / U380
где:
U380 – напряжение в трехфазной сети, равное 380 В.

Сила тока I, полученная в расчетах измеряется в Амперах, обозначается А.

Таблицы составляются согласно показателю пропускной способности металла в проводнике. Для меди это значение равно 10 А на 1 мм, для алюминия – 8 А на 1 мм.

Определить сечение согласно пропускной способности следует по такой формуле:

S = I / Z,
где:
Z – пропускная способность кабеля.

ПРИМЕР: Сеть бытовая с напряжением 220 В. Для кухни требуется рассчитать сечение проводника при учете подключения потребителей с общей мощностью 5 кВт.
I = (P1 + P2 + …. + Pn) / U220 = Pобщ / U220 = 5 000 / 220 = 22,73 ≈ 23 (А)
Для расчета запаса следует воспользоваться правилом «5 А», что означает к полученному значению прибавить еще 5 Ампер:
I = 23 + 5 = 28 (А)
Учитывая монтаж проводки с использованием трехжильных кабелей, по таблице для полученного значения тока минимальная площадь сечения провода будет равной 3 кв. мм.

Таблица соотношения величины тока и минимального сечения кабеля

Сечение сердцевины проводника, кв. мм	Сила тока в проводниках, положенных в одной трубе, А					Сила тока в кабеле, положенном открытым способом, А
	один 3-жильный	один 2-жильный	четыре 1-жильных	три 1-жильных	два 1-жильных
0,5	–	–	–	–	–	11
0,75	–	–	–	–	–	15
1	14	15	14	15	16	17
1,2	14,5	16	15	16	18	20
1,5	15	18	16	17	19	23
2	19	23	20	22	24	26
2,5	21	25	25	25	27	30
3	24	28	26	28	32	34
4	27	32	30	35	38	41
5	31	37	34	39	42	46
6	34	40	40	42	46	50
8	43	48	46	51	54	62
10	50	55	50	60	70	80
16	70	80	75	80	85	100
25	85	100	90	100	115	140
35	100	125	115	125	135	170
50	135	160	150	170	185	215
70	175	195	185	210	225	270
95	215	245	225	255	275	330
120	250	295	260	290	315	385
150	–	–	–	330	360	440
185	–	–	–	–	–	510
240	–	–	–	–	–	605
300	–	–	–	–	–	695
400	–	–	–	–	–	830

Таблица мощности, тока и сечения медных проводов

Согласно ПЭУ, допускается расчет сечения проводника в зависимости мощности потребителей. Для медного сердечника кабеля приведены в таблице вычисления для сети с напряжением 380 В и 220 В.

Сечение сердцевины проводника, кв. мм	Медные сердцевины кабелей
	Напряжение сети 380 В		Напряжение сети 220 В
	Мощность, Вт	Сила тока, А	Мощность, Вт	Сила тока, А
1,5	10,5	16	4,1	19
2,5	16,5	25	5,9	27
4	19,8	30	8,3	38
6	26,4	40	10,1	46
10	33	50	15,4	70
16	49,5	75	18,7	80
25	59,4	90	25,3	115
35	75,9	115	29,7	135
50	95,7	145	38,5	175
70	118,8	180	47,3	215
95	145,2	220	57,2	265
120	171,6	260	66	300

Согласно данному документу, в жилых зданиях рекомендуется прокладывать кабеля с медными жилами. Для обеспечения питания инженерного оборудования некоторых типов допускается посредством алюминиевой проводки с минимальным сечением не менее 2,5 кв. мм.

Таблица мощности, тока и сечения алюминиевых проводов

Согласно данным таблицы, для определения сечения алюминиевой сердцевины проводки следует учитывать такие поправочные коэффициенты: согласно расположению (в земле, скрыто, открыто), по температурному режиму, в зависимости от влажности и т.п. В приведенной ниже таблицы расчеты верны для проводов с резиновой или пластмассовой изоляцией марок АППВ, ВВГ, АВВГ, ВПП, ППВ, ПВС, ВВП и др. Кабели с бумажным экранированием или без изоляции должны рассчитываться по соответствующим их типу таблицам.

Сечение сердцевины проводника, кв. мм	Медные сердцевины кабелей
	Напряжение сети 380 В		Напряжение сети 220 В
	Мощность, Вт	Сила тока, А	Мощность, Вт	Сила тока, А
2,5	12,5	19	4,4	22
4	15,1	23	6,1	28
6	19,8	30	7,9	36
10	25,7	39	11	50
16	36,3	55	13,2	60
25	46,2	70	18,7	85
35	56,1	85	22	100
50	72,6	110	29,7	135
70	92,4	140	36,3	165
95	112,2	170	44	200
120	132	200	50,6	230

Длина и сечение

Из полученного значения расчетов по сечению кабеля нужно определять допустимую длину электропроводки. Это особенно актуально при создании удлинителей. Точные значения, которые получаются в расчетах, дополнительно следует увеличивать на 15 см (коммутационный запас для обжима, сварки или пайки). Эта операция особенно важна для участков с большими дополнительными нагрузками при эксплуатации электросети.

Для бытового вычисления используется следующая формула:

I = P / U * cosφ,
где:
Р – мощность потребителей, Вт;
I – сила тока, А;
U – напряжение электросети, В;
сosφ = 1 – поправочный коэффициент поправки по фазе.

Плотность тока

Для медного кабеля с сечением сердечника 1 кв. мм среднее значение этого показателя варьируется в пределах от 6 до 10 А. По медной проводке с сечением 1 кв. мм может протекать ток, силой 6-10 А без перегрева или оплавления изоляционного покрытия. По стандартам ПЭУ, прибавляется 40 % запаса для защиты от возможного перегрева оболочек.

Нижняя граница в 6 А позволяет использовать проводку без ограничений по времени, верхняя, в 10 А – это допустимые значения кратковременных нагрузок на сеть. Возрастание силы тока до значения 12 А (большего за верхнюю границу для выбранного сечения) ведет к увеличению плотности тока, ее перегреву с последующим оплавлением защитной оболочки.

Заключение

Самостоятельный расчет толщины требуемого для проводки кабеля легко осуществляется без посторонней помощи. Если в помещении есть распределительных щиток с разведением потребителей по группам мощности, а также нет каких-то особых сложных систем в монтаже, то ремонтные работы можно произвести без привлечения специалистов. Однако наличие повышенных показателей температурного режима, влажности или подведения электричества от одного автоматического выключателя требует помощи профессионалов.

Как правильно выбрать сечение кабеля, таблицы сечения по мощности и току

Выбирая кабель особенно важно подобрать правильное сечение для надёжной и безаварийной работы электрооборудования. Для этого используются специальные таблицы выбора сечения кабеля, учитывающие металл, из которого изготовлена токопроводящая жила, материал изоляции и другие параметры.



Таблица сечения кабеля по мощности и току

Обычно для практических нужд достаточно использовать таблицу сечения кабеля, которая находится в Правилах Устройства Электроустановок в таблицах 1.3.4 и 1.3.5.

Также можно использовать следующие таблицы.

Для гибкого шнура и кабеля с медной жилой (ПВС, ШВВП, КГ)

Для силового кабеля с медной жилой (ВВГ)



Для силового кабеля с алюминиевой жилой (АВВГ)



В этих таблицах указаны необходимые сечения алюминиевых и медных кабелей для различных токовых нагрузок и условий прокладки. Тип изоляции — резиновая и виниловая, аналогичен большинству видов изоляционных материалов.

Выбор производится по номинальному току нагрузки. Если ток неизвестен, то он вычисляется исходя из мощности устройства, количества фаз и напряжения сети.


Какие параметры необходимо учесть для выбора правильного сечения кабеля

Для надёжной работы электроприборов при выборе кабеля по сечению учитываются различные факторы, основными из которых являются следующие:

• номинальный ток нагрузки;
• материал токопроводящей жилы;
• тип изоляции;
• способ прокладки;
• длина кабеля.

Перед тем, как рассчитать сечение кабеля, необходимо определить эти параметры.


Способы расчёта сечения кабелей

Есть два способа определения необходимого сечения кабеля. При расчёте необходимо применять оба метода и использовать большую из полученных величин.

Расчёт сечения по нагреву

Во время протекания электрического тока по кабелю он греется. Допустимая температура нагрева и сечение провода зависят от типа изоляции и способов прокладки. При недостаточном сечении токопроводящей жилы она нагревается до недопустимой температуры, что может привести к разрушению изоляции, короткому замыканию и пожару.

Совет! Для тщательного расчёта необходимо использовать специальные таблицы, программы или онлайн-калькуляторы, но для большинства практических задач допускается применить таблицу, которую можно найти в ПУЭ, п. 1.3.10.

Расчёт сечения по допустимым потерям напряжения

Токопроводящая жила в проводе обладает сопротивлением и при прохождении по ней тока, согласно закону Ома, происходит падение напряжения. Величина этого падения растёт при уменьшении сечения кабеля и увеличении его длины.

При прокладке кабеля большой длины его сечение, необходимое для уменьшения потерь, может многократно превышать величину, выбранную по допустимому нагреву. Для расчёта используются специальные формулы, программы и онлайн-калькуляторы.

Совет! При подключении устройств, работающих на пониженном напряжении, блок питания располагается как можно ближе к аппарату.


Расчёт сечения для однофазной и трехфазной сети

Выбор кабеля производится по току нагрузки, но если он неизвестен, то выполняется выбор сечения кабеля по мощности. Методы расчёта различные для однофазных и трёхфазных нагрузок.

Расчёт тока однофазных нагрузок

Для вычисления этого параметра необходимо разделить мощность устройства на напряжение сети

I=P/U

В однофазной сети ~220В допускается использование упрощённой формулы

I=4,5P

Расчёт токов в трёхфазной сети

В трёхфазной сети 380В есть два вида нагрузок, ток которых вычисляется по-разному:

• Электродвигатели. Для расчёта необходимо учесть КПД и cosφ, но допускается использование формулы

I=2P

• Нагреватели. Эти установки рассматриваются как три однофазных нагревателя, и применяется формула

I=(P/3)/U=4,5(P/3)

Важно! При подключении электроплиты, расчёт производится по самому мощному нагревателю или двум, в зависимости от схемы аппарата.


Какое сечения кабеля выбрать в квартиру или частный дом

При проектировании электропроводки в квартире или частном доме используются гибкие медные провода ПВС или ШВВП. В этом случае допускается не производить расчёт проводов, а использовать стандартные сечения токопроводящих жил:

1. Освещение. Общие провода 1,5мм², подключение отдельных светильников 0,5-1мм².
2. Комнатные розетки, кондиционеры и мелкая кухонная техника. Общий кабель 2,5мм², опуск к отдельным розеткам 1,5мм².
3. Посудомоечные и стиральные машины, электродуховки, бойлеры. Это установки повышенной мощности и розетка для каждого из этих устройств подключается отдельным кабелем 1,5мм². При установке двух таких устройств рядом возле розеток монтируется переходная коробка с клеммником, который подключается кабелем 2,5мм². При установке нескольких мощных аппаратов сечение общего провода выбирается по суммарному току этих установок.
4. Нагреватели проточной воды. Устройство для кухни мощностью 3кВт присоединяется проводом 1,5мм², для ванной мощностью 5кВт кабелем 2,5мм², идущим прямо из вводного щитка.
5. Электроплита. Двухконфорочная плита подключается кабелем 2,5мм², четырёхконфорочная в однофазной сети присоединяется проводом 4мм². В трёхфазной достаточно сечения 2,5мм².
6. Электроотопление. Сечение общего кабеля определяется мощностью системы. При значительно количестве нагревателей и большой протяжённости кабеля допускается установка последовательно нескольких кабелей разного сечения. При наличии в доме трёхфазной электропроводки целесообразно электроконвектора и тёплые полы в разных комнатах подключить к различным фазам. Это позволит уменьшить сечение питающих кабелей.

Знание того, как правильно рассчитать сечение кабеля, поможет выполнить монтаж электропроводки без привлечения проектных организаций.

Как рассчитать сечение кабеля? — «Электро Проф»

Подбор сечения кабеля является важным моментом при проектировании электросетей различных объектов. Именно от него зависит сопротевление проводки электрическому току, поэтому, необходимо правильно рассчитать необходимую толщину жил. При использовании слишком тонкого проводника возникает перегрев жил, который может повлечь их разрушение, перегорание изоляции, короткое замыкание  и стать причиной пожара. Слишком толстый кабель затрудняет прокладку, увеличивает стоимость монтажа сети, но не дает, при этом, никакого выигрыша.

Как правильно подобрать провод

Самым главным параметром, который необходимо учитывать при подборе сечения, является допустимая нагрузка в длительном режиме работы. Этот показатель равен силе тока, которую кабель способен пропускать в нормальном режиме на протяжении длительного отрезка времени.

Чтобы определить величину нагрузки в доме, необходимо рассчитать суммарную мощность всех потребителей (электроприборов), установленных в доме или квартире. В табличке ниже приведены усредненные показатели мощности электроприборов, используемых в типичной однокомнатной квартире и суммарная их нагрузка.

Но, так как сечение электропроводки необходимо рассчитывать по силе тока, а нам известно только энергопотребление, придется прибегнуть к некоторым расечтам.

Для стандартных бытовых электросетей, напряжением 220 вольт, применяется следующая формула перевода значений мощности электроприборов в силу тока.

Где:

Р – общая мощность всех потребителей (см. таблицу выше).

U – напряжение. Для бытовой сети, как правило, составляет 220 вольт.

Ки – коэффициент одновременности. Этот параметр равен 0.75.

cos – косинус. Равен единице для домашних электрических устройств, поэтому можно не учитывать.

Приведем небольшой пример:

Есть двухкомнатная квартира, в которой присутствует следующее электрооборудование: 4 лампочки по 100 Вт, 2 телевизора разных размеров, 50 и 150 Вт мощностью, холодильник 300 Вт, компьютер 400 Вт, пылесос с потреблением 1 кВт, такой же мощности микроволновка, чайник на 2 кВт, стиральная машина 2 кВт и утюг с таким же потреблением энергии.

4х100 + 50 + 150 + 300 + 400 + 2х1000 + 3х2000 = 10300 Вт

Посмотреть, какую мощность потребляют ваши электроприборы можно в документации к ним или на самом устройстве. Как правило, эти показатели размещены на этикетке или шильдике сзади или на дне прибора.

Получившийся показатель (10300 Вт в нашем случае) подставляем в формулу и производим расчет силы тока.

I = 10300х0.75/220х1 = 35.2 А (округлено до десятых в большую сторону)

Итак, сила тока известна, можно переходить к подбору сечения. Ниже расположена таблица подбора сечения медного кабеля для электросетей. Данные взяты из стандартов ГОСТ для силовых кабелей. В первом столбце указана площадь сечения проводника, в последующих –  предельные значения силы тока для различныхтипов провода. Если ни один кабель не соответствует вашему значению силы тока – следует выбрать ближайшее значение, с округлением в большую сторону. Например, для 35.2 А (наш показатель), при прокладке кабеля по воздуху (наружный монтаж) следует выбрать многожильный медный провод, сечением 4 мм².

Если вы планируете монтировать алюминиевую проводку – подбор производится аналогично предыдущему, только по следующей таблице:



То есть, для значения тока 35.2 А необходимо использовать кабель с сечением жил 6 мм².

Расчет кабеля для розеточных линий

После того, как с основным силовым кабелем разобрались – следует переходить к подбору сечения провода для подключения розеток. В целом, формула аналочична предыдущей, только для подсчета используется не суммарное электропотребление квартиры, а каждой розетки. Конечно, можно использовать тот же провод, что для монтажа основных линий, но такое решение является более трудоемким и дорогостоящим.

Чтобы определить нагрузку на розетку, следует выяснить, какие приборы к ней будут подключены. Если это небольшая бытовая техника малой мощности (светильник, компьютер, телевизор, зарядные устройства портативной электроники) – можно ограничиться кабелем, сечение которого составляет 1.5 мм (медь) или 2.5 мм (алюминий).

Важно: вдумчиво подходите к расположению розеток, чтобы не допускать перегрузок и избегать использования тройников, удлинителей и переносок. Лучше грамотно продумать их расположение, чем обременять себя внешними проводами, понижая стабильность и безопасность сети.

Если к розетке будет подключено мощное обогревательное оборудование или другие приборы, требующие высоких затрат энергии, подсчет сечения проводится согласно общей формуле.

Расчет сечения кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Важно Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Сечение кабеля, мм²	Проложенные открыто						Проложенные в трубе
	медь			алюминий			медь			алюминий
	ток, А	кВт		ток, А	кВт		ток, А	кВт		ток, А	кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля, например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

• поправочный коэффициент на температуру окружающей среды;

• поправочный коэффициент для кабелей, прокладываемых в земле;

• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Если и это Вас не останавливает — то открывайте справочник под ред.Белоруссова на стр.503, а мы снимаем шляпу.

Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.

При расчете необходимого сечения кабеля основной критерий — это количество тепла, выделяемого кабелем при прохождении через него электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока, вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е. запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто, сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем Вам все эти таблицы: см. статью «Как выбрать кабель»

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают). Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I, где
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм²/м
l — длина провода, м
S — площадь поперечного сечения, мм²
I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

Металл	Сопротивление, Ом·мм2/м
Серебро	0,015…0,0162
Медь	0,01724…0,018
Золото	0,023
Алюминий	0,0262…0,0295
Вольфрам	0,053…0,055
Цинк	0,059
Никель	0,087
Железо	0,098
Платина	0,107
Олово	0,12
Свинец	0,217…0,227

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Расчёт сечения кабеля по нагрузке

Расчёт сечения кабеля по нагрузке

Передающий электрический ток кабель является одной из наиболее важных составляющих любой электросети. При выходе кабеля из строя становится невозможной работа всей электрической сети, поэтому во избежание неисправностей и возгораний из-за перегрева необходимо рассчитать сечение кабеля по нагрузке. Чтобы провести такой расчет есть множество причин. Неправильный выбор сечения кабеля может привести к перегреву и оплавлению изоляции, что чревато коротким замыканием и может привести к возгоранию. Проведенный с большой точностью расчет сечения кабеля по нагрузке позволяет быть уверенным не только в безотказной и надежной работе всех электроприборов, но и в полной безопасности людей.

Как рассчитать сечение кабеля по нагрузке

Главным показателем, на который следует опираться при расчете сечения кабеля и выборе его марки, является предельно допустимая нагрузка. Проще говоря, это та величина тока, которую кабель может пропускать в течение длительного времени без перегрева. Предельно допустимую нагрузку можно рассчитать путем простого арифметического сложения мощностей всех включаемых в сеть электроприборов. Для примера рассмотрим некоторые, встречающиеся наиболее часто, бытовые электроприборы, их перечень представлен в таблице:

После того, как мы рассчитали предельно допустимую нагрузку, переходим к следующему этапу, который позволяет достичь безопасности: это расчет сечения кабеля по нагрузке.

1. В случае эксплуатации однофазной сети напряжением 220В используем формулу:

  ,где:

— Р – сумма мощностей всех электроприборов, включаемых в сеть, Вт;

— U — напряжение сети, В;

— К_И = 0.75 — коэффициент одновременности;

  — для бытовых электроприборов.

2. При расчете сечения кабеля для трехфазной сети напряжением 380 В используем формулу:

Итак, мы рассчитали точное значение величины тока, теперь нужно воспользоваться таблицами, в которых можно найти величину сечения кабеля или провода, а также материал, из которого они могут быть изготовлены. В случае, если в результате расчета мы получим значение, которое не совпадает с табличным, стоит выбрать ближайшее к нему, но большее, сечение кабеля. Например, для сети напряжением 220 В мы получили значение величины тока 22 ампера. Такого значения нет в таблице, но ближайшими к нему являются значения 19 А и 27 А. Выбираем значение, которое больше рассчитанного по формуле, в нашем случае это 27 А. Значит, оптимальным выбором будет провод из меди, имеющий сечение 2,5 мм.кв., а не сечением 1,5 мм.кв., который имеет значение предельно допустимой нагрузки 19 А. Если нам нужен кабель не с медными а с алюминиевыми жилами, лучше взять еще большее сечение – 4 мм.кв.

Альтернативным вариантом, как по техническим параметрам, так и по цене, можно назвать алюмомедный кабель.

Существует и ряд других факторов, которые помогаю более точно вычислить оптимальное сечение кабеля. Дело в том, что проводя расчеты необходимо учитывать большое количество факторов, каждый из которых должен рассматриваться отдельно. Одним из наиболее распространенных вопросов относительно выбора кабеля является вопрос о том, какой кабель лучше: медный или алюминиевый. Приведем основные достоинства и недостатки этих материалов, влияющие на выбор:

— медь является более гибким и прочным, но менее ломким, материалом по сравнению с алюминием;

— медь меньше подвергается окислению и в течение длительного времени способна сохранять качество контактов при соединении в распределительных коробках;

— медь имеет проводимость, превышающую этот показатель у алюминия в 1,7 раза, а это означает, что при меньшем сечении возможна большая предельно допустимая нагрузка.

При всех этих достоинствах медь имеет один существенный недостаток: медный кабель дороже алюминиевого в 3-4 раза. Нужно учитывать и то, что для объектов бытового назначения в большинстве случаев Правилами запрещается использование алюминия в качестве проводника, а предписывается использование меди. Эти правила следует соблюдать неукоснительно, поэтому для внутренней электрической сети лучше выбирать медные кабели и провода. Алюминиевый кабель можно беспрепятственно использовать для обустройства ввода электросети в здание, для этой цели подойдут, например, провода СИП.

Расчёт сечения кабеля по нагрузке для помещений

Две предыдущие формулы помогли нам точно рассчитать сечение вводного кабеля, который будет нести максимальную нагрузку, и материал, из которого этот кабель должен быть изготовлен. Теперь аналогичным методом произведем расчеты отдельно по каждому помещению и группам в них. Необходимость таких расчетов объясняется тем, что зачастую нагрузка на разные розеточные группы отличается, порой значительно. Например, розетки, в которые подключены стиральная машина и фен, несут большую нагрузку, нежели розетки с подключенным миксером или кофемолкой. Поэтому, «упрощать» работу и прокладывать без расчетов провод, имеющий сечение 2,5 кв.мм. на розетки может грозить не только необходимостью позже прокладывать новый провод, это прямая угроза безопасности людей.

Напомним, что суммарная нагрузка в любом помещении состоит из двух частей: силовой и осветительной. С осветительной нагрузкой обычно не возникает сложностей, она выполняется с помощью медного провода сечением 1,5 кв.мм. А вот с розетками не все так просто. Обычно наиболее нагруженными линиями считаются кухня и ванная комната, именно здесь располагаются холодильник, электрический чайник, микроволновка, стиральная машина. Для подключения всех этих электроприборов лучше не использовать блоки из 4-6 розеток, а разделить всю эту нагрузку по нескольким розеточным группам. Если такая возможность исключена, то остается один выход – для питания помещения и подвода к розеточным группам использовать кабель сечением не менее 4 кв.мм. Для монтажа электропроводки обычно используют кабели и проводы АППВ, ШВВП или ПВС.

Иногда так называемые «специалисты» советуют использовать для розеток в помещениях кроме кухни и ванной кабель сечением 1,5 кв.мм. Но это чревато не только возникновением черных полос, которые видны под обоями после включения в розетку тепловентилятора или масляного кабеля, но и пожаром. Электросеть – не место для опытов, опасных для жизни Ваших родных и близких, да и вашей собственной!

Итоги

Подводя итоги, можно сделать вывод, что расчёт сечения кабеля по нагрузке – это важная и ответственная работа, которая не терпит халатности и невнимательности, ошибки в которой приводят к самым плачевным последствиям.

Как рассчитать сечение провода по нагрузке

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

таблице ниже.

Электроприбор	Мощность, Вт
LCD телевизор	140-300
Холодильник	300-800
Бойлер	1500-2500
Пылесос	500-2000
Утюг	1000-2000
Электрочайник	1000-2500
Микроволновая печь	700-1500
Стиральная машина	2500
Компьютер	300-600
Освещение	300-1500
Фен	1000-2500
Всего (примерно)	10000-20000

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

1. Для однофазной сети напряжением 220 В:

,где:

— Р – это суммарная мощность для всех электроприборов, Вт;

— U — напряжение сети, В;

— К_И = 0.75 — коэффициент одновременности;

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-  проводящих  жил. мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8.3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	80	18.7	75	49.5
25	115	25.3	90	59.4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	265	57.2	220	145.2
120	300	66	260	171.6

Сечение Tоко-  проводящих  жил. мм	Алюминиевых жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
2.5	22	4.4	19	12.5
4	28	6.1	23	15.1
6	36	7.9	30	19.8
10	50	11	39	25.7
16	60	13.2	55	36.3
25	85	18.7	70	46.2
35	100	22	85	56.1
50	135	29.7	110	72.6
70	165	36.3	140	92.4
95	200	44	170	112.2
120	230	50.6	200	132

Расчёт сечения кабеля по нагрузке для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!

Площадь поперечного сечения кабеля

Площадь поперечного сечения кабеля

— Что такое площадь поперечного сечения?

Это должно быть здравым смыслом, что жидкость течет по трубам большого диаметра легче, чем по трубам малого диаметра (если вам нужна практическая иллюстрация, попробуйте пить жидкость через соломинку разного диаметра). Тот же общий принцип действует для потока электронов через проводники: чем шире площадь поперечного сечения (толщина) проводника, тем больше места для протекания электронов и, следовательно, тем легче возникает поток (меньшее сопротивление). .

Именно площадь поперечного сечения провода определяет его способность проводить максимально допустимый ток, предотвращая перегрев и возгорание.

— Как определить площадь сечения провода?

Если вы перекусите провод и посмотрите на него с торца, вы увидите сердечник провода, вот площадь торца этого сердечника, то есть площадь круга — это площадь поперечного сечения провода. Чем больше диаметр круга, тем больше поперечное сечение провода и, следовательно, провод может пропускать больший ток при нагревании до приемлемой температуры.

Как видно из формулы, по диаметру легко определить площадь поперечного сечения провода (площадь круга). Достаточно размер диаметра умножить на себя и 0,785.

Пример расчета. Имеется проволока диаметром 1,78 мм. Определите его площадь поперечного сечения. 1,78 мм × 1,78 мм × 0,785 = 2,49 мм ² . Диаметр проволоки может быть определен штангенциркулем с точностью до 0,1 мм или штангенциркулем
микрометра с точностью до 0.01 мм.

В многопроволочных шнурах для расчета сечения шнура необходимо измерить диаметр одного шнура, рассчитать его сечение и умножить на количество жил шнура.

Пример расчета. Есть проволока со шнурами 47 * 0,26, то есть 47 шнуров, диаметр каждой 0,26 мм. Определите его поперечное сечение: 0,26 мм × 0,26 мм × 0,785 × 47 = 2,49 мм2

myCableEngineering.com> Уравнение адиабаты

При расчете рейтингов неисправностей кабеля обычно предполагается, что продолжительность достаточно мала, чтобы кабель не отводил тепло в окружающую среду.Принятие этого подхода упрощает расчет и дает возможность ошибиться.

Обычно используемым уравнением является так называемое адиабатическое уравнение. Для данной неисправности I , которая длится t , минимальная требуемая площадь поперечного сечения кабеля определяется по формуле:

А = I2tk

где: A — номинальное сечение, мм ²
I — ток повреждения, А
t — длительность тока повреждения, с
k — коэффициент, зависящий от типа кабеля (см. Ниже )

В качестве альтернативы, учитывая сечение кабеля и ток короткого замыкания, максимальное время, допустимое для срабатывания защитного устройства, можно найти по адресу:

т = k2A2I2

Коэффициент k зависит от изоляции кабеля, допустимого повышения температуры в условиях повреждения, удельного сопротивления проводника и теплоемкости.Типичные значения k :

	Температура		Материал проводника
	Начальная ° C	Конечная ° C	Медь	Алюминий	Сталь
Термопласт 70 ° C (ПВХ)	70	160/140	115/103	76/78	42/37
Термопласт 90 ° C (ПВХ)	90	160/140	100/86	66/57	36/31
Термореактивная, 90 ° C (XLPE, EDR)	90	250	143	94	52
Термореактивная, 60 ° C (резина)	60	200	141	93	51
Термореактивная, 85 ° C (резина)	85	220	134	89	48
Термореактивная, 185 ° C (силиконовая резина)	180	350	132	87	47

* где два значения; меньшее значение применяется к проводнику CSA> 300 мм ²
* эти значения подходят для продолжительности до 5 секунд, источник: BS 7671, IEC 60364-5-54

Пример

Считайте, что максимальный ток короткого замыкания равен 13.6 кА, и защитное устройство срабатывает за 2,6 с. Минимальная безопасная площадь поперечного сечения медного термореактивного кабеля 90 ° C ( k = 143) составляет:

S = 136002 × 2,6143 = 154 мм2

Любой выбранный кабель большего размера выдержит отказ.

Вывод — адиабатическое уравнение и k

Термин адиабатический применяется к процессу, в котором отсутствует теплопередача. Что касается повреждений кабеля, мы предполагаем, что все тепло, генерируемое во время повреждения, содержится внутри кабеля (а не передается от него).Очевидно, это не совсем так, но это на всякий случай.

Из физики количество тепла Q , необходимое для подъема материала ΔT , определяется по формуле:

Q = см ΔT

где Q — добавленное тепло, Дж
c — удельная теплоемкость материала, Jg ^-1 .K ^-1
м — масса материала, г
ΔT — превышение температуры, К

Энергия в кабеле во время повреждения определяется по формуле:

Q = I2Rt

где R — сопротивление кабеля, Ом

Исходя из физических свойств кабеля, мы можем рассчитать м и R как:

m = ρcAl и R = ρrlA

где ρ _c — плотность материала в г.мм ^-3
ρ _r — удельное сопротивление жилы, Ом.мм
l — длина кабеля, мм

Комбинируя и заменяя, получаем:

I2Rt = см ΔT

I2tρrlA = cρcAlΔT

и перестановка для A дает:

S = I2tk, положив k = cρcΔTρr

Примечание: ΔT — максимально допустимое превышение температуры для кабеля:

ΔT = θf − θi

где θ _f — конечная (максимальная) температура изоляции кабеля, ° C
θ _i — начальная (рабочая) температура изоляции кабеля, ° C

Единицы: выражаются в г (граммах) и мм. ² , а не в кг и м.Это широко используется разработчиками кабелей. При необходимости уравнения можно легко изменить в кг и м.

Узнайте, как быстро рассчитать размер кабелепровода для кабелей

Я научу вас, как быстро и легко рассчитать размер кабелепровода для кабелей и проводов. Это отличный способ проверить ваши изнурительные ручные расчеты размера кабелепровода.

Также удобно для расчета размеров трубопровода на лету, если вы находитесь на стройплощадке или стоите в Home Depot. Наш бесплатный калькулятор размеров кабелепровода сделает всю тяжелую работу за вас.

Прежде чем мы начнем, важно понять разницу между проводом и кабелем.

Разница между проводами и кабелями

Эти два термина люди часто путают. Но на самом деле они совсем другие.

В этой статье я буду использовать оба этих термина. Итак, нам нужно понять разницу.

Провод: — однопроволочный. Обычно его делают из меди или алюминия.

Кабель: — это группа проводников.Другими словами, два или более изолированных провода составляют кабель. Представьте себе несколько изолированных проводов, завернутых в одну оболочку.

Поперечное сечение подводного кабеля высокого напряжения постоянного тока из Новой Зеландии (Фото предоставлено Marshelec)

Обычный способ расчета размера кабелепровода для кабелей и проводов

В этом примере мы хотим определить размер ПВХ-кабелепровода Schedule 40 для следующих: перечисленные провода. Мы выполним наши размеры в соответствии с Национальным электрическим кодексом (NEC).

C

Номер контура	Количество проводов	Тип изоляции	Калибр
1	3	THHN	099	099 2	2	THHN	4 AWG
3	2	THHN	8 AWG
4	1	THW	10 AWG
5	XHHW	12 AWG

ШАГ № 1: Расчет площади поперечного сечения провода

Используя NEC Глава 9 Таблица 5 , мы вычисляем площадь поперечного сечения каждого провода.

Для этого сопоставим тип изоляции с калибром провода в таблице NEC.

Номер контура	Площадь (кв. Дюйм)	Количество проводов	Общая площадь (кв.
2	0,0824	2	0,1648
3	0,0366	2	0.0732
4	0,0243	1	0,0243
5	0,0181	1	0,0181

Затем складываем все площади поперечного сечения проводов вместе: 0,5565 + 0,1565 + 0,1 + 0,0732 + 0,0243 + 0,0181 = 0,8369 дюйм²

ШАГ № 2: Определите минимальное доступное пространство для кабелепровода

Нам нужно определить, сколько места наши провода могут занимать внутри кабелепровода. NEC Глава 9 Таблица 1 сообщает нам следующее:

• 1 провод: максимальное заполнение составляет 53% от общего пространства внутри кабелепровода

• 2 провода: максимальное заполнение составляет 31% от общего пространства внутри трубопровода

• Более 2 проводов: максимальное заполнение составляет 40% от общего пространства внутри трубопровода

В нашем примере у нас всего 9 проводов.Таким образом, согласно NEC, мы не можем заполнить канал более чем на 40%.

ШАГ № 3: Определите размер кабелепровода

Используя NEC Глава 9 Таблица 1 , мы выбираем размер кабелепровода, который будет соответствовать требованиям NEC к заполнению на 40%.

Мы используем общую площадь поперечного сечения проводов в таблице для ПВХ кабелепроводов Schedule 40.

Таблица NEC показывает, что 2-дюймовый кабелепровод может иметь 1,316 дюйм² заполнения, оставаясь при этом ниже 40% требований. Это работает, поскольку общая площадь поперечного сечения проводов равна 0.8459 кв. Дюйм.

С другой стороны, диаметр трубопровода меньше 1-1 / 2 ″. Этот размер кабелепровода может иметь заполнение не более 0,794 кв. Дюйма, при этом он остается ниже требуемого 40%. Таким образом, этот размер кабелепровода не соответствует нашей общей площади поперечного сечения проводов 0,8459 дюйма².

Быстрый и простой способ расчета размера кабелепровода для кабелей и проводов

Теперь мы узнаем, как использовать наш калькулятор размеров кабелепровода, используя наш оригинальный пример. Вы увидите, насколько быстрее и проще станут ваши вычисления.

Плюс, я покажу вам, как редактировать заполнение кабелепровода на лету. Вы можете мгновенно протестировать и рассчитать различные сценарии заполнения кабелепровода.

ШАГ №1: Калькулятор размеров кабелепровода

Чтобы начать работу, воспользуйтесь нашим калькулятором размеров кабелепровода .

ШАГ № 2: Начальные вводы

Выберите тип кабелепровода из раскрывающегося меню.

Затем выберите тип и размер первого проводника. Затем введите количество проводников для вашего первого проводника.

На скриншоте ниже я ввел значения для схемы №1 из нашего примера. После этого калькулятор автоматически найдет и использует подходящую площадь поперечного сечения провода.

Подсказка калькулятора: у вас есть специальный кабель или проводник, который вы хотите использовать? Если да, в поле «Выбор типа кабеля / проводника» выберите «Другой / Пользовательский» . Затем введите площадь поперечного сечения кабеля или проводника в квадратных дюймах.

Во многих случаях вам потребуется использовать кабель или проводник, не зарегистрированный в NEC.Значит, вы не найдете его в нашей базе данных.

ШАГ № 3: Введите дополнительные провода

Нажмите «Добавить строку» для каждого дополнительного типа проводов, который вы хотите разместить в кабелепроводе.

В нашем примере всего 5 типов проводов. Итак, вам нужно нажать кнопку «Добавить строку» 4 раза.

ШАГ №4: Заполните вводы проводов

Повторите ШАГ №2 для каждого типа провода. Введите всю информацию о вашем переводе один за другим.

Совет калькулятора: , если вы случайно добавили лишнюю строку, не беспокойтесь. В правом конце каждого ряда нажмите кнопку «удалить» .

ШАГ № 5: Рассчитайте заполнение кабелепровода

Самая простая часть всего этого. Нажмите кнопку «Рассчитать» , чтобы рассчитать размер кабелепровода.

Подсказка калькулятора: даже после того, как вы нажмете «Рассчитать» , вы можете вернуться и изменить введенные вами данные.Затем снова нажмите «Рассчитать» , чтобы мгновенно получить обновленные результаты.

ШАГ № 6: Вывод результатов

Прокрутите вниз, чтобы увидеть результаты вывода после того, как вы нажмете «Рассчитать» . Здесь вы найдете всю рассчитанную информацию о кабелепроводах и проводах.

Выходные результаты включают следующие поля:

• Общая площадь проводника: расчетная общая площадь поперечного сечения проводника всех введенных вами проводов.

• Размер кабелепровода: расчетный минимальный размер кабелепровода, разрешенный NEC.

• Общая площадь кабелепровода: общая площадь поперечного сечения кабелепровода выбранного размера.

• Общее заполнение кабелепровода: процент заполнения кабелепровода выбранного размера на общую площадь поперечного сечения провода. В нашем примере заполнение кабелепровода составляет 25,43%. Намного меньше необходимых 40%. Другими словами, все провода вместе занимают всего 25.43% от общей 2-дюймовой площади поперечного сечения кабелепровода.

Сравнение наших выходных результатов

Мы обнаружили, что общая площадь поперечного сечения проводов 0,8369 дюйм² совпадает в обоих методах расчета. Кроме того, рассчитанный нами размер 2-дюймового трубопровода также соответствует.

Короче говоря, наш калькулятор упрощает расчет размеров кабелепровода. Это отличный способ проверить свои расчеты рук.

Кроме того, это дает вам гораздо больше гибкости. Вы можете легко редактировать заполнение трубопровода в офисе, дома или в дороге.При этом соблюдая требования NEC.

Более того, поиграйте и добавьте или убавьте провода. Посмотрите, как ваш канал мгновенно меняется в размере.

Заключение

Подводя итог, если вы видите какие-либо функции, которые хотите добавить, просто дайте нам знать. Кроме того, если вы видите в нашем калькуляторе что-то, что требует улучшения, просто сообщите нам.

В целом, мы хотим упростить расчет размеров кабелепровода для кабелей и проводов.

Как обычно рассчитывается размер кабелепровода для кабелей?

Коуша основал Engineer Calcs в 2020 году, чтобы помочь людям лучше понять инженерную и строительную отрасль и обсудить различные темы, связанные с наукой и инженерией, чтобы заставить людей задуматься.Он работает в инженерной и технологической отрасли в Калифорнии более 15 лет и является лицензированным профессиональным инженером-электриком, а также занимается различными видами предпринимательской деятельности.

Кооша имеет обширный опыт проектирования и спецификации электрических систем в таких областях, как производство электроэнергии, передача, распределение, контрольно-измерительные приборы и средства управления, а также распределение и перекачка воды, а также альтернативные источники энергии (ветряная, солнечная, геотермальная и хранение. ).

Коуша больше всего интересуется инженерными инновациями, космосом, нашей историей и будущим, спортом и фитнесом.

Высший уровень: сопротивление и площадь поперечного сечения — Расчет сопротивления — CCEA — Редакция GCSE Physics (Single Science) — CCEA

Второй эксперимент может быть проведен для экспериментального исследования зависимости сопротивления металлического проводника при постоянной температуре по площади поперечного сечения.

Описанный выше эксперимент повторяется, но с шестью равными отрезками константановой проволоки разной толщины.2} {4} \)).

Постройте график зависимости сопротивления R в Ом по оси y от площади поперечного сечения A в мм2 по оси x.

Проведите линию наилучшего соответствия.

Из графика видно, что с увеличением площади поперечного сечения A сопротивление R уменьшается.

Более толстая проволока имеет меньшее сопротивление, чем тонкая.

Более подробное исследование показывает, что сопротивление и площадь поперечного сечения обратно пропорциональны.

Если вы удвоите площадь поперечного сечения, вы вдвое уменьшите сопротивление провода.

Последний эксперимент может быть проведен для экспериментального исследования того, как сопротивление металлического проводника при постоянной температуре зависит от материала проводника.

Эксперимент повторяется снова, но с шестью проволоками из разных материалов одинаковой длины и толщины.

Запишите напряжение, ток и вычислите сопротивление.

Сравнение результатов в таблице показывает, что провода из разных материалов имеют разное сопротивление.

Ключевой момент

Сопротивление металлического проводника при постоянной температуре зависит от:

• Длина l.Сопротивление прямо пропорционально длине.
• Площадь поперечного сечения A. Сопротивление обратно пропорционально площади поперечного сечения.
• Материал проводника.

Сопротивление увеличивается как:

• длина провода увеличивается;
• толщина проволоки уменьшается.

Электрический ток течет, когда свободные электроны движутся в одном направлении через проводник, например металлический провод.

Движущиеся электроны могут сталкиваться с ионами металла.

Это затрудняет прохождение тока и вызывает сопротивление.

Сопротивление длинного провода больше, чем сопротивление короткого провода, потому что электроны сталкиваются с большим количеством ионов по мере их прохождения.

Сопротивление и длина провода прямо пропорциональны.

Сопротивление тонкой проволоки больше, чем сопротивление толстой проволоки, потому что у тонкой проволоки меньше зазоров, через которые могут пройти свободные электроны.

Сопротивление и площадь поперечного сечения провода обратно пропорциональны.

С CableApp легко рассчитать сечение кабеля!

Turk Prysmian Kablo добавила новый к своим онлайн-сервисам. Приложение CableApp, разработанное Prysmian Group, теперь доступно на турецком языке.

CableApp, которое также доступно в Интернете, помогает всем пользователям, от монтажников в полевых условиях до инженеров в офисе, выбрать лучшее кабельное решение в соответствии с проектом и методом установки.Приложение CableApp, которое можно загрузить бесплатно, можно использовать на компьютере, планшете или мобильном устройстве.

Тюрк Prysmian Kablo, ведущая мировая компания в области энергетики и телекоммуникационного кабеля, представила компанию Prysmian Kablo, которая является первой компанией в этом секторе. CableApp, мобильное приложение, разработанное Prysmian Group, которое работает как в Интернете и совместимо со всеми мобильными операционными системами, теперь доступно на турецком языке. С помощью мобильного приложения CableApp профессионалы отрасли могут легко выбрать кабель, соответствующий их потребностям.Приложение CableApp, работающее в соответствии со стандартом TS HD 60364-5-52, значительно упрощает расчет поперечного сечения кабеля и занимает менее 1 минуты. Привлекая внимание своим удобным интерфейсом, приложение CableApp также способствует устойчивости, отображая, сколько энергии можно сэкономить, и увеличить выбросы CO2 по сравнению с выбором кабеля.

Выбор подходящего кабеля с помощью CableApp стал проще и быстрее

Тюрк Prysmian Kablo Директор по маркетингу и бизнес-аналитике Тамер Явузтюрк сказал, что они предоставляют важную услугу для сектора, интегрируя мобильное приложение CableApp на турецкий язык, и добавил «Приложение CableApp было разработано с целью обеспечения удобства для пользователей. внедрение стандарта TS HD 60364-5-52, экономия времени на проект и приложение и увеличение числа сознательных пользователей в этом секторе.Когда мы рассматриваем растущие потребности и запросы в нашем быстро развивающемся секторе параллельно с технологиями, наше мобильное приложение обеспечивает удобство выбора правильного кабеля и экономию времени ».

Türk Prysmian Kablo, генеральный директор Cinzia Farisè, , подчеркнув, что они всегда рады подписаться первыми, сказал : «Мы гордимся тем, что подписываем работу, которая имеет значение в нашем секторе с помощью приложения CableApp. В соответствии со стратегией устойчивого развития нашей Группы, мы демонстрируем важность, которую мы придаем инновациям и цифровизации посредством такой деятельности. Более того, в соответствии с миссией нашей компании «Связать Турцию с будущим», мы продолжаем лидировать в нашей отрасли и предоставлять инновационные приложения ».

Как в Интернете, так и на смарт-устройствах!

В приложении CableApp можно искать кабели в соответствии с характеристиками энергетических кабелей, произведенных на заводе Türk Prysmian в Муданье, и в рамках метода прокладки, для которого предполагается использовать кабель. Все типы кабелей перечислены в соответствии с выбранным продуктом, а все характеристики кабеля доступны на страницах каталога.Кроме того, выбранный кабель можно сохранить и поделиться с мобильным устройством.

Приложение

Turk Prysmian Kablo CableApp можно бесплатно загрузить через GooglePlay и AppleStore или использовать онлайн на https://www.cableapp.com

Как выбрать наиболее экономичный размер и тип кабеля?

Выбор кабеля заключается в выборе подходящего типа проводника и выборе подходящего размера / площади поперечного сечения / диаметра проводника в соответствии с областью применения.Во-первых, необходимо понять важность определения размеров и выбора кабеля. Затем будут обсуждены критерии выбора с учетом всех факторов снижения номинальных характеристик, которые могут снизить допустимую нагрузку на кабель. Закон, называемый законом Кельвина, играет жизненно важную роль в экономическом определении размеров проводников, поэтому он также будет объяснен здесь. Помимо размера проводника, будут изучены различные типы проводника. Также в конце будет обсуждаться экранирование и изоляция кабеля.

Размеры кабеля обычно определяются с точки зрения площади поперечного сечения, Kcmil (килограмм круговых милов) или AWG (американский калибр проводов).

Мы только что запустили нашу серию видеоблогов Power Systems Engineering Vlog , и прямо сейчас у нас есть для вас много интересного. Первые 50 участников, которые присоединятся к нашему сообществу видеоблогов, получат 75% скидку . Предложение действительно до 15 мая . Чего ты ждешь? Зарегистрируйтесь сейчас. Доступные стандарты для выбора и размера кабеля:

• IEC (Международная электротехническая комиссия)
• NEC (Национальный электротехнический кодекс)
• BS (Британские стандарты)

Важность выбора правильного размера и типа кабеля:

Выбор правильного размера и типа кабеля важен по следующим причинам:

• Если размер кабеля очень мал, когда ток превышает допустимую нагрузку, кабель нагревается и повреждается.Таким образом, необходимо выбрать размер кабеля, при котором он способен выдерживать полный ток нагрузки и ток короткого замыкания, который может протекать по кабелю.
• Увеличение площади поперечного сечения кабеля потребует использования большего количества материала в его конструкции, что приведет к его удорожанию. Следовательно, будет сложно поддерживать хороший баланс между стоимостью кабеля и требованиями к его использованию. Таким образом, диаметр кабеля должен соответствовать требованиям.
• Необходимо обеспечить подачу на нагрузку подходящего напряжения, то есть с минимальным падением напряжения. Кабель с маленьким диаметром будет иметь более высокое сопротивление. Кроме того, это приведет к большему падению напряжения на кабеле. Поэтому необходимо выбирать такой кабель, который не вызывает падения напряжения или вызывает меньшее падение напряжения.
• Необходимо выбрать лучший тип кабеля в соответствии с требованиями применения, поскольку каждый тип проводника имеет собственное сопротивление, теплопроводность и т. Д.

Критерии выбора кабелей:

Размер кабеля определяется на основе следующих факторов:

Пропускная способность по току: Определяется путем оценки силы тока, потребляемого оборудованием или нагрузкой, подключенными к принимающему концу кабеля. В нем также предусмотрен запас прочности по току перегрузки.

Падение напряжения: Из-за сопротивления кабеля возникают потери мощности, в результате чего напряжение падает на определенную величину.В дополнение к этому, падение напряжения также зависит от температуры, поскольку температура влияет на сопротивление. Если нам известны значения сопротивления кабеля и тока, протекающего по кабелю, то мы можем определить падение напряжения на этом кабеле по формуле V = I * R.

Рейтинг короткого замыкания: Это способность кабеля выдерживать ток короткого замыкания в течение определенного времени повреждения, прежде чем он будет устранен без каких-либо повреждений.

Коэффициенты снижения номинальных характеристик:

Существуют некоторые внешние помехи, которые влияют на номинальный ток кабеля i.е. токовая нагрузка кабеля. В таких сценариях текущие рейтинги должны быть улучшены путем применения некоторых подходящих факторов, известных как коэффициенты снижения номинальных характеристик. Поскольку у нас есть несколько типов коэффициентов снижения характеристик, значения всех коэффициентов снижения характеристик умножаются, чтобы получить среднее значение. Ниже приведены основные факторы снижения номинальных характеристик, которые следует учитывать при выборе сечения кабеля.

Температурный коэффициент снижения номинальных характеристик (C _T ): Температурный коэффициент снижения номинальных характеристик (CT): кабели должны быть расположены таким образом, чтобы у них было минимальное пространство для рассеивания тепла в окружающей среде.Этот коэффициент используется в расчетах сечения кабеля, чтобы учесть расположение кабеля для минимизации тепловых потерь, тем самым увеличивая допустимую нагрузку кабеля.

Фактор группировки проводников (C _G ): Электромагнитное поле вокруг проводников в группе создается, когда протекает ток, что приводит к снижению допустимой нагрузки кабеля. По этой причине учитывается фактор группировки проводников.

Термическое сопротивление почвы (C _R ): Стандартная температура окружающей кабели составляет 40 ° C.Но если кабели должны быть закопаны в почву, температура вокруг кабелей повышается, и это влияет на допустимую нагрузку кабеля. Поэтому в расчетах учитывается коэффициент термического сопротивления грунта, чтобы компенсировать повышение температуры.

Коэффициент снижения глубины залегания (C _D ): Этот коэффициент зависит от глубины земли, на которой должен быть проложен проводник. Более глубокое проникновение в заземляющий кабель приведет к увеличению коэффициента снижения мощности.

Как рассчитать сечение кабеля для заданной нагрузки?

Где,

 P = Реальная мощность (кВт)
         S = Полная мощность (кВА)
         В  L  = Напряжение сети
         I  L  = Линейный ток или допустимая нагрузка кабеля

С учетом факторов снижения номинальных характеристик:

Теперь выберите размер кабеля в зависимости от указанного выше тока из стандартных таблиц размеров кабеля e.грамм. «Каталоги МЭК».

Закон Кельвина для экономичного сечения кабеля:

Закон Кельвина гласит, что:

Самым экономичным размером проводника является тот, для которого годовые проценты и амортизация капитальных затрат на него равны годовым эксплуатационным расходам

Скажем,

 Размер (площадь поперечного сечения) проводника = a
         Годовая процентная и амортизационная стоимость кондуктора =  P 1
         Годовые эксплуатационные расходы кондуктора =  песо

Поскольку годовые проценты и амортизационная стоимость кондуктора прямо пропорциональны размеру кондуктора (поскольку увеличение размера кондуктора увеличит его капитальные затраты и, следовательно, процентные и амортизационные расходы) i.е.

P ₁ ∝ a

Итак, P ₁ = k ₁ .a ———————— уравнение (i)

Кроме того, годовые эксплуатационные расходы на проводник обратно пропорциональны размеру проводника (поскольку увеличение размера проводника приведет к уменьшению потерь энергии плюс повреждение из-за нагрева и, следовательно, эксплуатационные расходы), то есть

Итак, P ₂ =

к ₂ к

———————— уравнение (ii)

Здесь k ₁ и k ₂ — константы.

Общую годовую стоимость проводника (скажем, P) можно получить, сложив уравнение (i) и уравнение (ii):

Чтобы общая стоимость была минимальной, дифференциал «P» по отношению к «a» должен быть равен нулю:

дП / да

знак равно

д / да (к ₁ .а + к ₂ / а)

0 = к ₁ + к ₂ (- 1 / а ² )

0 = к ₁ — (к ₂ / а ² )

к ₂ / а ² = к ₁

k ₂ / a = k ₁ .a

P ₂ = P ₁

Экономический размер проводника (при котором годовые проценты и амортизационные расходы равны годовым эксплуатационным расходам на проводника) можно рассчитать из приведенного выше вывода:

к ₂ / а ² = к ₁

а = к ₁ / к ₂

а = √ (к ₁ / к ₂ )

Пример:
Рассмотрим кабель длиной 1 км с допустимой нагрузкой 150 А в течение года (8760 часов).Стоимость прокладки кабеля составляет 0,1 доллара США за метр, где a — размер жилы в см ² . Стоимость энергии составляет 0,001 доллара США / кВтч, а 12% составляют проценты и амортизационные отчисления. Удельное сопротивление проводника составляет 1,91 мкОм · см, поэтому определите экономичный размер проводника.

Автор: EagleRJOCC BY-SA 4.0, ссылка

Сопротивление проводника =

ρL / а

знак равно

(1,91×10 ^-6 ) (10 ⁵ ) / Ом

Потери энергии / год

знак равно

2I ² Rt / 1000 кВтч

Потери энергии / год

знак равно

2x (150) ² x (0.191 / а) (8760) / 1000

Потери энергии / год

знак равно

75292.2 / а

) кВтч Годовые текущие расходы =

Стоимость / кВтч

Икс

Потери энергии / год

Годовые текущие расходы = 0,1 x (

75292.2 / а

) Годовые текущие расходы = $ (

75292.2 / а

) Капитальные затраты = $

16a / метр

Капитальные затраты = 16 долларов США × 1000 = 16000 долларов США

Ежегодные фиксированные платежи = Проценты и амортизация по капитальным затратам

Ежегодные фиксированные платежи = 12% от 16000 долларов СШАa = 1920 долларов СШАa

Согласно закону Кельвина,

Годовые текущие платежи = Ежегодные фиксированные платежи

7529.22 / а

= 1920a

a = 3,92 см ²

Итак, экономичный размер жилы 3,92 см. ² .

Ограничения:

• Точные проценты и амортизация по капитальным затратам не могут быть определены.
• Некоторые факторы, такие как допустимая нагрузка кабеля, эффект коронного разряда и т. Д., Не рассматриваются в этом законе.
• По закону Кельвина возможно чрезмерное падение напряжения в размере проводника.

Типы проводников:

В зависимости от физической структуры проводники могут быть скрученными (несколько тонких проводов) или сплошными (сплошная металлическая проволока). Типы кабелей (жилы), которые используются в линиях электропередачи:

ACSR (алюминиевый проводник, армированный сталью): Он состоит из стальных нитей, окруженных алюминиевыми нитями. Это наиболее рекомендуемый проводник для линий электропередачи, который используется для более протяженных участков.

ACAR (алюминиевый проводник, армированный сплавом): Он состоит из алюминиево-магниевого кремниевого сплава, окруженного алюминиевым проводником. Он имеет более высокую механическую прочность и проводимость, чем ACSR, поэтому его можно использовать для распределения и передачи в больших масштабах, но он более дорогой.

AAC (полностью алюминиевый проводник): Он также известен как ASC (алюминиевый многожильный проводник) и имеет проводимость 61% IACS. Несмотря на то, что он обладает хорошей проводимостью, он все же ограничен в применении из-за низкой прочности.

AAAC (проводник из алюминиевого сплава): Он изготовлен из сплава алюминия-магния-кремния и имеет проводимость 52,5% IACS. Из-за большей прочности его можно использовать для распространения, но не рекомендуется для передачи. Подходит для использования в помещениях с повышенным содержанием влаги.

⁘ IACS (Международный стандарт отожженной меди) — это стандарт, введенный США.

Это стандарт, с которым сравнивается проводимость любого проводника.

Это значение проводимости коммерчески доступной меди.

Экранирование и изоляция кабелей:

Существуют различные слои различных материалов, которые должны быть наложены на проводник, чтобы обеспечить изоляцию и экран кабеля с целью защиты проводника. Каждый слой имеет свою особую функцию, и ее требования зависят от применения кабелей. Например, для воздушных линий нам не нужна изоляция или экранирование, поскольку там используются неизолированные провода, но для подземных кабелей они должны быть изолированы и экранированы.

Изоляция: Изоляция кабеля выполняется с помощью любого диэлектрика, например ПВХ, чтобы предотвратить утечку тока из проводника.

Оболочка: Кабель снабжен оболочкой для защиты кабеля от влаги. Это должен быть какой-то немагнитный материал, например свинцовый сплав.

Подкладка: Предназначение подстилки — защитить оболочку кабеля от повреждений, вызванных броней.

Армирование: Армирование — это еще один слой оцинкованной стали поверх кабеля, защищающий его от любых механических повреждений.

Обслуживания: Повышает механическую прочность кабеля. Обеспечивает общую защиту от влаги, пыли и т. Д.

Подведение итогов:

Систему передачи электроэнергии можно сделать эффективной и экономичной, если следовать надлежащей методологии определения размеров и выбора кабеля.Критерии выбора, коэффициенты снижения номинальных характеристик, тип проводника, надлежащая изоляция и экранирование и т. Д. Мы должны помнить об этом во время прокладки кабеля. Таким образом мы можем добиться эффективной, безопасной и рентабельной передачи электроэнергии.

Расчет размеров пучка проводов | ISRayfast

Коэффициенты умножения для пучков проводов с проводами одинакового размера

В этой таблице приведены коэффициенты умножения для пучков проводов от 1 до 61. Чтобы определить приблизительный диаметр пучка проводов, когда все провода имеют одинаковый размер, найдите коэффициент для количества проводов в пучке и умножьте диаметр провода на этот фактор.

Расчет пучков проводов для проводов разного диаметра

Чтобы определить диаметр пучка проводов при использовании проводов разных размеров, выполните следующие действия:

1. Определите количество проводов в пучке проводов.

2. Найдите диаметр проводов в разделе «Провода и кабели» этого каталога.

3. Рассчитайте наружный диаметр кабельного пучка, используя метод, показанный ниже.

Пример: связка проводов, содержащая: 3 x 44A0111-22 (1.Ø 19 мм) 5 x 44A0111-20 (Ø 1,40 мм) 1 x 44A0111-18 (Ø 1,65 мм)

D = 1,2 √ (3 x 1,19² + 5 x 1,40² + 1 x 1,65²)
D = 1,2 √ (3 x 1,4 + 5 x 2,0 + 1 x 2,7)
D = 1,2 √ (4,2 + 10,0 + 2,7 )
D = 1,2 √ (17) D = 1,2 x 4,12
D = 4,95 мм

1	1,00
2.	2,00
3	2,16
4	2,41
5	2.70
6, 7	3,00
8	3,60
9, 10, 11, 12	4,00
13, 14	4,41
15, 16	4,70
17, 18, 19	5,00
20, 21	5,31
22, 23, 24	5,61
25, 26, 27	6,00
28, 29, 30	6. Читайте также Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях Что такое дребезг контактов: Дребезг контактов, и как с ним бороться Релейная защита трансформатора: Релейная защита силовых трансформаторов Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
