что это такое, краткое описание

Большинство любителей фильмов и сериалов уже имеют в своей квартире домашний кинотеатр, центром которого является телевизор с большим экраном. Но не все пользователи знают функциональность своих устройств и возможности, которые они предоставляют. Например, есть способ легко улучшить качество изображения с помощью компонентного входа YPbPr.

Что это такое? Как улучшить качество? Для чего ещё применяется компонентный вход? Обо всём этом вы узнаете в данной статье, после прочтения которой будете разбираться во всех тонкостях использования и не допустите досадных ошибок.

Разделы статьи

Порт HDMI

High-Definition Multimedia Interface (HDMI) — интерфейс для мультимедиа высокой четкости, позволяющий передавать цифровое видео и многоканальные цифровые аудио сигналы высокого разрешения с защитой от копирования (High Bandwidth Digital Copy Protection, HDCP). HDMI-разъем обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей.

Для таких разъемов осуществляется подключение к телевизору для различных устройств:

  • компьютер
  • DVD-проигрыватель
  • игровые приставки
  • проигрыватели Blu-ray

HDMI имеет пропускную способность между 4.9 и 10.2 Гб/с.
Существует несколько стандартов HDMI и производители указывают, что стандарт передачи поддерживается, например, HDMI 1.3 или HDMI 1.4.

Для чего используется компонентный вход?

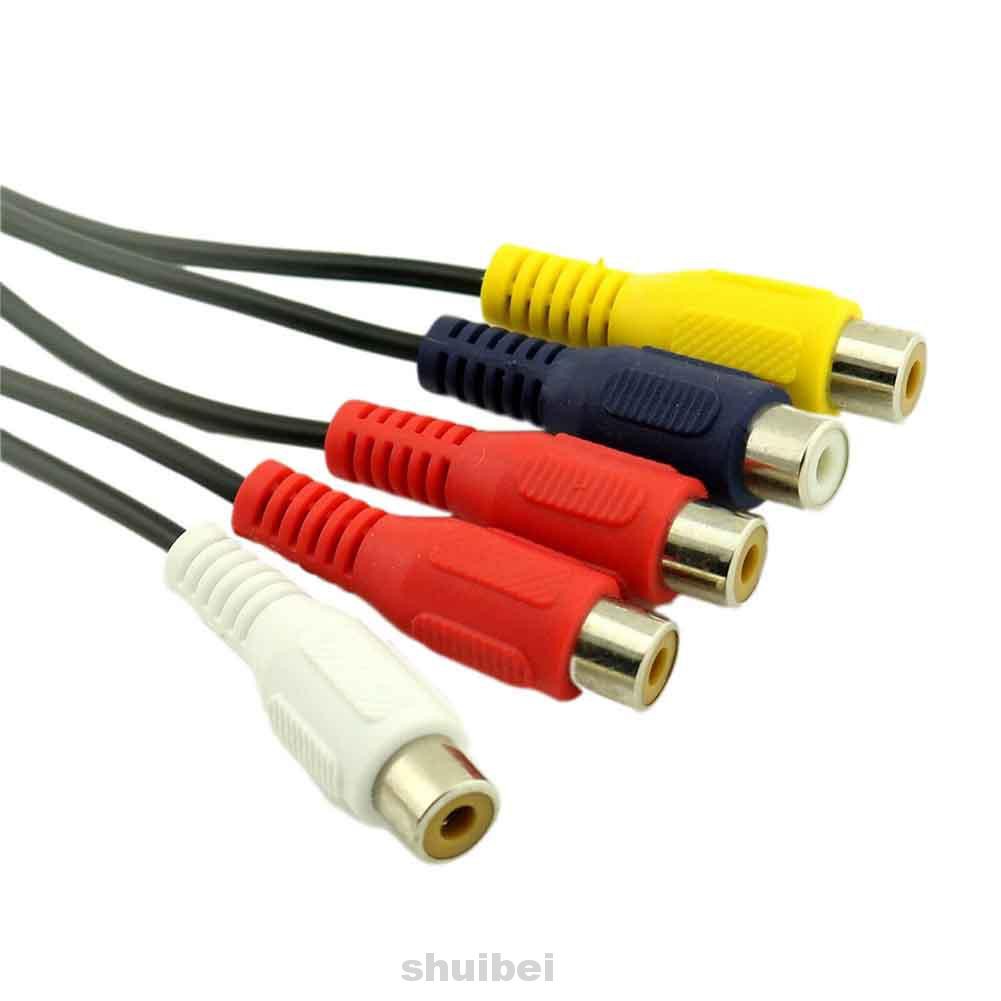

Компонентный вход представляет собой трёхкабельное соединение:

  • один кабель предназначен для передачи сигналов яркости и синхронизации, он маркируется кругом жёлто-зелёного цвета и символом Y;
  • остальные отвечают за цветовую разницу;
    • второй — за разность уровня синего цвета и яркости, поэтому он маркируется круглым стикером синего цвета и символами Pb или V;
    • третий — за разницу в уровнях красного цвета и яркости, поэтому для его маркировки применяют красный круг и символы Pr или U.

Компонентный вход на телевизоре служит в том числе для подключения сторонних устройств

Через этот разъём к телевизору подключают DVD-проигрыватели и спутниковые ресиверы. Его пропускная способность позволяет преобразовать аналоговый сигнал в соответствующее цифровому формату качество:

  • чересстрочно (1080i) – во всех системах телевизионного вещания;
  • прогрессивно (1080p) – в стандартах HDTV.

Где находится?

Найти компонентный вход не составит труда

Поскольку к этому разъёму подключают устройства для длительной работы в паре с телевизором, то чаще всего он расположен на задней панели.

Таким образом, компонентный вход за счёт разностной цветопередачи и контроля яркости и синхронности этого показателя повышает чёткость картинки и её насыщенность. Дополнительно на параметры качества изображения влияют способы преобразования сигнала: через пиксельную строчку или полным набором.

  • Автор: Корочка
  • Распечатать

Компонентный порт (Y / Pb / Pr).

Компонентный вход для приема аналогового сигнала на телевизор. Передает следующие сигналы

  • Y — передает уровень яркости и тактовые импульсы. обозначаются желтым зеленым кружком.
  • Pb — передает разницу между уровнем синего и уровнем яркости, обозначенную синим кружком.
  • Pr — передает разность между уровнем яркости красного и обозначается красным кружком
    Так как передача на компонентный входной сигнал преобразуется меньше, то потери качества изображения меньше по сравнению со стандартным RGB-соединением (SCART). Samsung во многих моделях современных телевизоров являются не RGB-разъемами, а только компонентными. (AV) x 1 (Аудио, общее для компонентного) порт.

Компонентные или композитные разъемы могут передавать видео на аудио только с помощью композитного аудиовхода.

Компонентный интерфейс=»subtitle»>

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr=»subtitle»>

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи.

В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?=»subtitle»>

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5

K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

YPrPb — это… Что такое YPrPb?

YPrPb

Соединительный кабель

YPbPr, компонентный разъём — разъем для передачи аналогового видеосигнала. Название «компонентный» происходит от того, что компоненты видеосигнала передают по нескольким каналам. YP

bPr — аналоговая версия YСbСr; эти два в цифровой форме эквивалентны, но YPbPr разработан для использования в аналоговых системах, тогда как YСbСr предназначен для цифрового видео.

При быстром чтении названия YPbPr получается Yipper. YPbPr обычно называют «компонентным разъёмом», но это — неправильное употребление, поскольку есть много других типов компонентного видео (главным образом, RGB с синхронизацией всех на зелёном или смешиванию отдельных сигналов).

Некоторые видеокарты имеют порты Video In Video Out (VIVO), что позволяет выполнить соединение с другими устройствами через компонентный видеовыход / видеовход.

Технические детали

YPbPr преобразован из видеосигнала RGB, который сочетает в себе три компонента: Y, Pb, и Pr.

  • Y — отвечает за насыщенность (яркость) и синхронизацию информации.
  • Pb — несет различие между синим и насыщенностью (далее luma) (B — Y).
  • Pr — несет различие между красным и luma (R — Y).

Посылка зелёного сигнала была бы избыточна, поскольку она может быть получена, используя синюю, красную и luma-информацию.

Кабели YPbPr физически не отличаются от композитных кабелей и могут использоваться взаимозаменяемо. Это означает, что кабель RCA может использоваться вместо соединителей YPbPr.

Преимущества YP

bPr

YPbPr-способ передачи качественного цветного изображения был придуман, чтобы экономить на кабельных требованиях полосы пропускания, отделяя сигнал, чтобы обеспечить качественное изображение. S-Video и композитное видео смешивают сигналы вместе посредством электронного мультиплексирования, однако, в большинстве случаев, качество сигнала ухудшается, поскольку на 100 % разделить снова сигналы эта система неспособна: мультиплексированные компоненты смешиваются друг с другом и вызывают эффект размытия цветов на границе объектов на изображении (Dot crawl (англ.)). Сигналы, которые используют YPbPr, как компонентное видео, имеют достаточное чёткое разделение сигналов, таким образом необходимости в мультиплексировании не возникает, а качество полученного изображения соответствует сигналу перед кодированием.

Общие композитные / компонентные видеовходы

По мере продвижения технологий ТВ и домашних развлечений с новыми опциями подключения, старые, менее используемые подключения больше не являются приоритетом для включения. В результате их количество уменьшается, консолидируется или исключается. Это влияет на подавляющее большинство жидкокристаллических и OLED- телевизоров и других домашних развлекательных устройств.

Соединения S-Video и DVI уже прекратились, и число соединений компонентного видео и композитного видео теперь мало. Тенденция «современных телевизоров» заключается в объединении как композитного, так и компонентного видеосоединения в одну опцию видеовхода. Это называется « общим соединением », которое показано на фотографии выше. Однако, прежде чем углубляться в детали, давайте рассмотрим, что такое композитное и компонентное видео соединения.


Композитное видео

Композитное видео соединение — это то знакомое соединение, которое использует «желтый кабель RCA» (показано на фото выше). Соединение композитного видео посылает аналоговый видеосигнал, в котором части Цвета и Ч / Б передаются вместе.

Это соединение использовалось в течение десятилетий на телевизорах, видеопроекторах, ресиверах для домашнего кинотеатра, кабельных / спутниковых приставках, а также в качестве дополнительного соединения на DVD-плеерах / рекордерах и даже на старых проигрывателях дисков Blu-ray.

На многих телевизорах композитный видеовход часто просто помечается как «видео», «линейный видеовход», а в сочетании с аналоговыми стереофоническими аудиовходами — «AV-вход».

Компонентное видео

Компонентное видео соединение состоит из трех отдельных разъемов типа RCA и кабелей с наконечниками подключения красного, синего и зеленого цветов (включены в фото выше), которые необходимо подключить к соответствующим входам или выходам одинакового цвета.

На устройствах с компонентными видеовходами и выходами соединения могут также иметь обозначения Y, Pb, Pr или Y, Cb, Cr . Что означают эти инициалы, так это то, что красный и синий кабели несут информацию о цвете видеосигнала, в то время как зеленый кабель несет черно-белую или «яркостную» (яркость) часть видеосигнала.

Компонентное видео является гибким. Несмотря на то, что кабельные соединения передают аналоговое видео, возможности более обширны, чем соединения композитного видео, поскольку они технически способны пропускать разрешения до  1080p,  а также могут передавать видеосигналы как  чересстрочные, так и прогрессивные .

Однако из-за требований защиты от копирования, предъявляемых поставщиками контента, возможности подключения к компонентному видео высокой четкости были отменены 1 января 2011 года с помощью токена ограничения изображения .

Токен ограничения изображения — это сигнал, который может быть закодирован на источнике контента, таком как диск Blu-ray, который обнаруживает использование компонентных видеоподключений. Затем токен может отключить передачу сигнала высокой четкости (720p, 1080i, 1080p) на неавторизованные устройства, такие как телевизор или видеопроектор. Однако это не влияет на источники контента, которые существовали до реализации этого ограничения.

В 2013 году компонентное видео было официально исключено в качестве опции подключения для проигрывателей Blu-ray Disc, и производителям рекомендуется ограничить или исключить эту опцию на других устройствах-источниках видео.

Хотя многие ресиверы для домашнего кинотеатра все еще производятся и продаются с возможностью подключения компонентного видео, с каждым последующим модельным годом количество доступных подключений уменьшается или уменьшается.

Композитный и компонентный видеовход

Приняв  HDMI  в качестве стандарта подключения для домашнего кинотеатра, производители телевизоров быстро привлекли внимание незнакомых потребителей — «Общий композитный / компонентный видеовход», который показан на фотографии выше.

Способ совместного использования входа заключается в том, что схема видеовхода телевизора была модифицирована таким образом, чтобы можно было подключить как композитный, так и компонентный источник видеосигнала (и связанный аналоговый аудиовход).

Как показано на фото выше, компонентные видеокабели могут быть подключены как обычно, но вы также можете использовать зеленое компонентное видео входное соединение для подключения композитного видео соединения.

Однако здесь есть одна загвоздка — с этим типом «общей» конфигурации нельзя одновременно подключать к телевизору как композитный, так и компонентный источник видеосигнала (с соответствующим аналоговым стереозвуком).

Это означает, что если у вас есть видеомагнитофон, более старая видеокамера (источник композитного видео) и более старый DVD-плеер или кабельная приставка (источник компонентного видео), вы не можете подключить их одновременно на телевизоре, который обеспечивает только общее композитное / компонентное видео соединение. Почти во всех случаях телевизоры с общим соединением композитного / компонентного видео предоставляют только один комплект. Если вы хотите одновременно подключить к телевизору как старый видеомагнитофон, так и DVD-плеер, вам не повезло — разве что.

Обходной приемник домашнего кинотеатра

Если у вас есть ресивер для домашнего кинотеатра, который обеспечивает параметры композитного, S-video и / или компонентного видеовхода, а также аналоговое преобразование в HDMI или упомянутое преобразование с  масштабированием видео, то лучшим вариантом будет подключение всех ваших композитных видеосигналов. , S-video и компонентные видеоисточники (и связанный аналоговый звук) к ресиверу домашнего кинотеатра, а затем подключите ресивер домашнего кинотеатра к телевизору через выход HDMI.

если ваш ресивер имеет встроенное масштабирование, видеосигнал от ваших композитных и компонентных видеоисточников будет на самом деле несколько улучшен до того, как вы попадете в телевизор.

Тем не менее, растет число приемников для домашнего кинотеатра, которые предоставляют только входы HDMI для видео или просто предоставляют HDMI и композитный, но не имеют возможности подключения компонентного видео, поэтому, если вам все еще нужно подключить старое аудио-видео оборудование, убедитесь, что при покупке новый ресивер для домашнего кинотеатра, в котором есть нужные вам варианты подключения.

Дополнительные предложения

Столкнувшись с дилеммой консолидации композитных / компонентных видеовходов на большинстве доступных телевизоров (с добавленной перспективой их возможного исчезновения), вы можете подумать о проведении какого-либо долгосрочного планирования.

  • Подумайте о том, чтобы  скопировать все свои самодельные ленты VHS на DVD-диск  (вы не можете делать копии большинства коммерчески доступных кассет с фильмами VHS, выпущенных с 1984 года из -за защиты от  копирования ).
  • Если у вас старый проигрыватель DVD, у которого нет выхода HDMI, самое время перейти на  проигрыватель дисков Blu-ray . Эти плееры воспроизводят не только диски Blu-ray, но и DVD-диски (увеличенные до загрузки!), А также CD. При текущем состоянии цен вы сможете найти проигрыватель дисков Blu-ray дешевле, чем заплатили за этот старый проигрыватель DVD, когда он был новым. Даже если вы не заинтересованы в покупке дисков Blu-ray, проигрыватель продлит срок воспроизведения ваших DVD-дисков, и они будут выглядеть лучше.
  • Обновите вашу кабельную / спутниковую приставку до той, которая имеет выходы HDMI. Кроме того, рассмотрите возможность использования  DVR  для замены устаревшего видеомагнитофона или DVD-рекордера.

Из-за повышенной защиты от копирования DVD-рекордеры не так удобны для записи телепрограмм, как были, когда они только появились, и теперь их очень трудно найти . Тем не менее, вы все равно можете использовать их для копирования ваших лент VHS, что вы могли бы рассмотреть до того, как видеомагнитофон кусает пыль.

Нижняя линия

Со всеми изменениями в том, как мы получаем доступ к нашим домашним развлечениям, что ждет вас впереди?

  • Хотя DVD-диски и Blu-ray Disc все еще будут присутствовать в течение некоторого времени, тенденция определенно идет в направлении потоковой передачи через Интернет . В конце концов, физические носители станут более нишевым рынком, поскольку широкополосная инфраструктура увеличится в доступности, стабильности и доступности.
  • Существует тенденция к устранению необходимости в физических соединениях между компонентами через несколько  вариантов беспроводного соединения .
  • Предпринимаются шаги по выбору беспроводных колонок , которые можно использовать даже в высококачественных домашних кинотеатрах.

Консолидация композитных и компонентных видеоподключений на телевизорах — это всего лишь одна, очень малая часть того, что ожидает дальнейшее подключение к домашнему кинотеатру.

Что такое стерео видео кабель?

Стерео видеокабель — это проводная сборка, способная передавать как аудио-, так и визуальные сигналы. Термин стерео относится к тому факту, что кабель может нести два аудиоканала, а видео часть имени указывает, что он также может передавать визуальную информацию. Стерео видеокабели обычно используются для подключения таких устройств, как цифровые видеодиски (DVD) или видеокамеры к телевизорам. Композитный стереофонический видеокабель обычно может передавать только видеосигнал стандартной четкости, в то время как компонентный кабель или кабель интерфейса мультимедиа высокой четкости (HDMI) можно использовать для высокой четкости. Стерео видео также можно использовать для обозначения двухканального, трехмерного (3D) видео, хотя с этим нет специального кабеля.

Самый простой тип стерео видеокабеля обычно включает в себя провода и разъемы для двух аудиоканалов и одного композитного видеоканала. Доступно множество различных стилей разъемов, поскольку устройства могут иметь различные конфигурации. Одна распространенная конфигурация стереокабеля включает в себя использование разъемов RCA на обеих сторонах. Большинство телевизоров и других аудиовизуальных компонентов используют разъемы RCA, что позволяет использовать этот тип кабеля с широким спектром устройств.

Небольшие видеокамеры являются одним типом устройства, которое регулярно использует разъем другого типа. Некоторые из этих видеокамер могут использовать моно-видеокабель с гнездами RCA, хотя вместо этого можно использовать другой разъем, например стереофонический мини-штекер. Разъем такого типа позволяет использовать один аудио- и два видеоканала, поэтому стереофонический видеокабель может иметь мини-штекер на одном конце и RCA-штекер на другом.

Компонентное видео использует три канала визуальных данных, а не один канал, используемый в композитном видео. Это означает, что для стереокомпонентного видеокабеля потребуется пять разъемов, а не три. Компонентные видеокабели иногда поставляются без аудиоподключений, что требует использования отдельного аудиокабеля. Другие кабели могут включать в себя все в одной сборке, например, те, которые доступны для некоторых систем видеоигр. Этот тип стерео видеокабеля, как правило, будет иметь фирменный разъем на одном конце и пять разъемов RCA на другом.

Видео и стереофонические аудиосигналы также могут передаваться через кабели HDMI. Эти кабели могут передавать цифровые данные, в отличие от большинства стерео видеокабелей, которые передают аналоговые сигналы. Другое отличие состоит в том, что кабель HDMI имеет один разъем для аудио и видео, в отличие от трех или пяти разъемов, необходимых для композитных или компонентных стереокабелей.

ДРУГИЕ ЯЗЫКИ

PS3™ | Настройки вывода видео

Выполнение настройки параметров вывода видео системы. Выбор лучших параметров вывода для используемого телевизора.

1.

Проверьте разрешение, поддерживаемое телевизором.
Разрешение (режим видео) различается в зависимости от типа телевизора. Для получения дополнительной информации см. инструкции, прилагаемые к телевизору.

2.

Выберите (Настройки) > (Настройки экрана).

3.

Выберите [Настройки вывода видео].

4.

Выберите тип разъема на телевизоре.
Разрешение (режим видео) различается в зависимости от типа используемого разъема.

*1

Параметры видеорежима различаются в зависимости от региона приобретения системы PS3™. В Северное Америке, Азии и других регионах NTSC видеорежим 480i отображается как [Нормальный (NTSC)]. В Европе и других регионах PAL видео режим 576i отображается как [Нормальный (PAL)]. Для получения дополнительной информации см. инструкции, прилагаемые к устройству.

*2

D-вывод в основном используется в Японии. От D1 до D5 поддерживает следующие разрешения:
D5: 1080p / 720p / 1080i / 480p / 480i
D4: 1080i / 720p / 480p / 480i
D3: 1080i / 480p / 480i
D2: 480p / 480i
D1: 480i

*3

S-Video — формат, используемый в основном в Японии.

*4

Переходник Euro‐AV в комплекте с системами PS3™ поставляется только в Европе.

*5

AV MULTI — формат, используемый в основном в Японии. Если выбран параметр [AV MULTI / SCART], отобразится экран, на котором можно выбрать тип выводимого сигнала.

*6

SCART — формат, используемый в основном в Европе. Если выбран параметр [AV MULTI / SCART], отобразится экран, на котором можно выбрать тип выводимого сигнала.

5.

Установка размера экрана 3D-телевизора.
Настройте систему в соответствии с размером экрана используемого телевизора.
Если вы используете не 3D-телевизор или не выбрали вариант [HDMI] в пункте 4, этот экран не будет отображаться.

6.

Изменение параметров вывода видео.
Измените разрешение для вывода видео. В зависимости от типа разъема, выбранного в пункте 4, этот экран может не отображаться.

7.

Установите разрешение.
Выберите все разрешения, поддерживаемые используемым телевизором. Видео автоматически выводится с самым высоким из выбранных разрешений, возможным для воспроизводимых материалов.*
* Разрешение видео выбирается в следующем порядке: 1080p > 1080i > 720p > 480p/576p > стандартное (NTSC:480i/PAL:576i).

Если при выполнении шага 4 выбрано [Композитное / S видео], экран выбора разрешения не отображается.
Если выбрано [HDMI], можно также выбрать автоматическую настройку разрешения (устройство HDMI должно быть включено). В данном случае экран выбора разрешения не отображается.

8.

Выбор типа телевизора.
Выберите вариант, соответствующий используемому телевизору. Этот параметр следует задавать только при выводе со стандартным разрешением (NTSC:480p / 480i, PAL: 576p / 576i), например если на шаге 4 выбрано значение [Композитное / S видео] или [AV MULTI / SCART].

9.

Проверка параметров настройки.
Убедитесь, что изображение отображается с правильным разрешением, соответствующим телевизору. Чтобы вернуться к предыдущему экрану и изменить параметры настройки, нажмите кнопку .

10.

Сохранение параметров настройки.
Параметры вывода видео сохраняются в системе PS3™. Далее можно настроить параметры вывода звука. Подробнее о выводе звука см. (Настройки) > (Настройки звука) > [Audio Output Settings] в данном руководстве.

Подсказки
  • Если настройки вывода видео не соответствуют требующимся для используемого телевизора настройкам, при изменении разрешения экран может быть пустым. Однако, через некоторое время экран должен автоматически возвратиться к исходному разрешению. Если экран остается пустым более 30 секунд, выключите систему. Затем нажимайте кнопку питания на передней панели системы не менее пяти секунд, чтобы снова включить систему. Будет выполнен автоматический сброс настроек вывода видео до стандартного разрешения.
  • Если устройство, не соответствующее стандарту HDCP (High-bandwidth Digital Content Protection), подключается к системе с помощью кабеля HDMI, система не может выполнять вывод видео и/или аудио.
  • Защищенные авторским правом материалы на дисках Blu-ray Disc могут выводиться с разрешением 1080p только с помощью кабеля HDMI, подключенного к устройству, совместимому со стандартом HDCP.
  • Если система PS3™ (серии CECH-3000/4000 или более поздней) подключена к телевизору с помощью кабеля через D-вход, компонентного кабеля AV или кабеля AV MULTI (производства корпорации Sony), аналоговый вывод видео в высоком разрешении ограничен в соответствии с технологией защиты авторских прав, используемой на дисках Blu-ray™ (AACS (Advanced Access Content System)). Диски BD с видеофильмами (BD-ROM) и диски BD, на которых записаны видеоматериалы, защищенные авторским правом (например телепередачи), выводятся в формате 480i.
  • Для воспроизведения дисков BD с видеофильмами (BD-ROM) и дисков BD, на которых записаны видеоматериалы, защищенные авторским правом, подключите систему (серии CECH-4200 или более поздней) к телевизору с помощью кабеля HDMI.

Описание компонентного видеокабеля и подключения

Компонентный видеокабель обеспечивает высококачественное изображение для ваших аудиовизуальных устройств.

Но есть и другие способы подключения ваших устройств.

Так что вы можете обнаружить, что компонентное видео не всегда лучший выбор.

Передает ли звук через компонентный кабель? Какой тип кабеля вам нужен?

В этой статье я рассмотрю подключения компонентов и расскажу о плюсах и минусах.

Как выглядит компонентный разъем?

Подключение компонентного видео на задней панели устройства будет выглядеть примерно так:

Имеет три разъема RCA красного, зеленого и синего цветов.

Может быть в такой же компоновке, как и выше. Или три соединения могут быть просто в одной строке. Неважно какой.

Пример здесь показывает выход компонента . Это может быть, например, на задней панели проигрывателя DVD или Blu-ray.

Компонентный вход, как и на задней панели AV-ресивера или телевизора, будет выглядеть примерно так же. Однако он будет отмечен как компонент , вход .

При соединении двух устройств с помощью компонентного видеокабеля важно убедиться, что вы подключаете красный к красному, зеленый к зеленому и синий к синему.

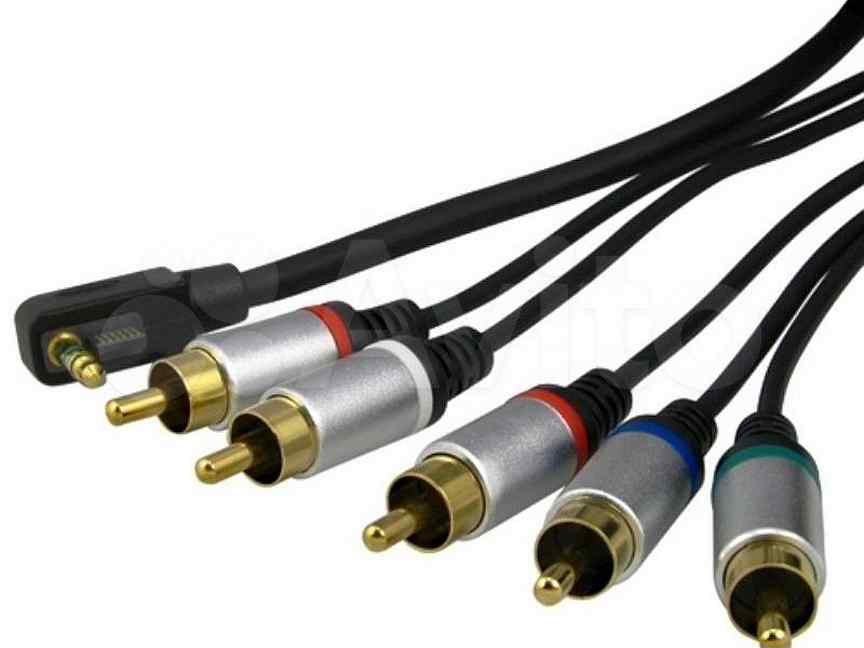

Как выглядит компонентный видеокабель?

Компонентные кабели, которые используются для соединения двух устройств, выглядят следующим образом:

На каждом конце будут красный, зеленый и синий разъемы RCA.Цветовая кодировка предназначена только для того, чтобы вам было проще правильно подключать устройства.

На самом деле не имеет значения, подключаете ли вы красный кабель к зеленому выходному разъему (например) — просто до тех пор, пока вы подключаете другой конец красного кабеля к зеленому входному разъему на другом устройстве.

Однако это может сильно запутать, поэтому лучше просто придерживаться цветовых соглашений.

Красный к красному, зеленый к зеленому и синий к синему.

Что делает подключение компонентного видео?

Компонентное видео соединение передает высококачественный аналоговый видеосигнал между устройствами.

Он может передавать изображения стандартной и высокой четкости, хотя изображения высокой четкости по этому типу подключения могут быть ограничены из-за ограничений авторских прав.

Это очень распространенный интерфейс на всех типах бытового аудиовизуального оборудования.

Он не отправляет аудиосигналы. Вам понадобится отдельное аудиоподключение, если вы используете его для отправки изображения.

В этом случае для передачи цифрового звука обычно используется отдельное оптическое или коаксиальное аудио соединение.

Или, в противном случае, старое доброе аналоговое стерео соединение.

Когда мне следует использовать компонентное видео?

После порта HDMI и разъема DVI это следующее наилучшее видеоподключение. Поэтому, если вы не можете использовать HDMI или DVI на своем устройстве, это, вероятно, будет вашим следующим вариантом.

Сказав это, вы найдете тех, кто утверждает, что они предпочитают внешний вид изображения, передаваемого по аналоговому компонентному видеокабелю, а не по цифровому HDMI.

Во многих случаях, вероятно, нечего выбирать, если у вас хорошее оборудование и кабели. Хотя по мере того, как устройства отображения получают все более высокое разрешение, вы, вероятно, будете замечать разницу все больше и больше.

Как я сказал ранее, в наши дни обычно лучше использовать цифровое соединение. Но, если хотите, попробуйте оба и посмотрите, что вам больше нравится.

Что еще вы можете сказать мне о компонентном видео?

Компонентный видеосигнал — это аналоговый видеосигнал, который разделен на два или более отдельных сигнала.Такое разделение сигнала создает лучшее изображение, чем композитный видеосигнал.

Использование этого определения для компонентного видео фактически означает, что существует более одного типа компонентного видео. Сюда входит сигнал, отправляемый через разъемы s-video (который разделяется на два отдельных сигнала) и RGB (который имеет три).

Однако в потребительских аудиовизуальных продуктах компонентное видео обычно относится к сигналу YPbPr. Этот тип сигнала разбивает сигнал RGB на три части:

  • Y — яркость (яркость)
  • Pb — разница между синим и яркостью
  • Pr — разница между красным и яркостью

Когда эти три сигнала передаются через С помощью компонентных видеокабелей можно создать все необходимые цвета для полноценного изображения.

Могу ли я конвертировать компонентное видео в HDMI?

Что вы можете сделать, если у вас есть старое устройство-источник видеосигнала с компонентным видеовыходом, но вы хотите отображать его на современном телевизоре с входом HDMI?

Это могут быть старые игровые консоли, такие как Xbox 360 и PS2, или старые видеомагнитофоны и DVD-плееры.

Решение — купить компонентный преобразователь в HDMI, например:

Преобразователь компонентов Portta в HDMI
Изображение предоставлено: Portta

Что вам нужно сделать, так это подключить компонентные видеовыходы RBG вашего устройства ко входам на преобразователе.Вы также можете взять стереофонический аналоговый аудиосигнал.

Затем вы можете подключить кабель HDMI от выхода преобразователя к телевизору.

Только учтите, что это устройство работает только в одном направлении — с аналогового видео YPbPr на HDMI. Вы не можете использовать его для подключения HDMI к компоненту.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования hi-fi и домашнего кинотеатра.

Я ссылаюсь на товары, которые мне нравятся. Если вы покупаете по ссылке, отмеченной * в этом посте, я могу получить комиссию: о рекламе

Component Video что это такое, лучше ли HDMI?

Современное домашнее развлекательное оборудование имеет больше типов видеоподключений, чем вы можете представить.Попытка понять, какой из них использовать для того или иного конкретного приложения, может быть сложной задачей, особенно с учетом того, что существует так много путаницы в различиях между различными типами. Современное оборудование высокой четкости делает это еще сложнее, так как оно не будет работать с некоторыми из старых стилей подключения.

Когда впервые появился Hi-Def или HDTV, HDMI еще не был создан. Так что в самых ранних HDTV и самых ранних проигрывателях Blu Ray этого не было.Вместо этого они использовали так называемое «компонентное видео». Большая часть современного оборудования по-прежнему обеспечивает подключения для компонентного видео, даже если оно также имеет подключения для HDMI.

Итак, что такое компонентное видео и почему мы называем его «компонентным»? Чем он отличается от старых видеоформатов? Это действительно хорошо или это просто шумиха?

О цвете

Для начала поговорим о цвете. Если говорить о цвете с точки зрения художника, есть три основных цвета; красный, синий и желтый.Из этих трех цветов можно смешать все цвета радуги. Если вы помните из уроков рисования, у вас было цветовое колесо, которое показывало, как смешивать эти цвета вместе, чтобы получить любой цвет, который вы хотите. Конечно, вам нужно было добавить в смесь белый и черный, но технически это не цвета.

Самое смешное, что светлые цвета не работают так же, как краски. На самом деле, это не столько светлые цвета, которые действуют не так, как цвета, которые видят наши глаза.Поскольку глаз видит только свет, то, как глаз интерпретирует этот свет, стало основой для окраски света и цветного изображения.

Есть два типа «рецепторов» на обратной стороне наших глазных яблок; называются стержнями и конусами. Стержни чувствительны к яркости или яркости. Они берут информацию о том, насколько что-то яркое или сколько света отражается от него в глаза, и преобразуют ее в электрический сигнал, который отправляется в мозг. Колбочкам наплевать, насколько она яркая; все, что они могут распознать, — это цвет.На самом деле существует три разных типа колбочек, каждая из которых распознает один тип цвета. Эти цвета: красный / оранжевый, зеленый / желтый и синий / фиолетовый. Мы разбиваем его на красный, зеленый и синий.

Если вы посмотрите на цветовые палитры в компьютерной программе для рисования, наиболее распространенной является палитра RGB. Это основано на красном, зеленом и синем цвете, который видят наши глаза. В большинстве систем видеосъемки, таких как телевизоры и мониторы, используется вариант этой схемы RGB, потому что так ее видит человеческий глаз.

Теперь о компонентном видео

Все цветные телевизоры всегда работали с использованием одних и тех же трех цветов: красного, зеленого и синего. Добавление яркости (яркости) к этому позволяет телевизору создавать любой цвет, который только можно вообразить. Если вы посмотрите на соединения компонентного видео, вы увидите красный, зеленый и синий разъемы, что приведет вас к очевидному выводу, что каждый из них имеет один из трех цветов. Хотя это кажется очевидным, это неправильно; в этой схеме нет места яркости.

Зеленый разъем передает не информацию о цвете, а информацию о яркости. Красный и синий разъемы несут информацию об интенсивности красного и синего цветов. Итак, откуда взялся зеленый цвет? Это происходит из небольшой математики. Если известна яркость конкретного пикселя и известны уровни красного и синего цвета, можно вычислить уровень зеленого цвета путем простого вычитания. Вот что делает компонентное видео; позволяя ему переносить полную цветовую информацию только по трем строкам, а не по четырем.

Это аналоговая цветовая схема, очень похожая на композитное видео (желтые разъемы на вашем телевизоре). Разница между компонентным видео и композитным видео заключается в том, что композитный видеосигнал переносит всю информацию о цвете и яркости по одной строке. Хотя это работает для старого стандарта вещания, HDTV требует передачи гораздо большего объема информации; может передаваться более одного электрического соединения.

Component video — это не первый случай, когда видеосигналы разделяются для улучшения качества изображения.S-video, который так и не получил широкого распространения, также разделяет видеосигнал на отдельные компоненты. Однако в случае S-video сигнал делится на два сигнала; яркость и насыщенность (цвет).

Компонентное видео не только обеспечивает более широкую полосу пропускания, чтобы можно было передавать большее количество пикселей информации, необходимой для HDTV, но также помогает улучшить качество изображения при более низком разрешении. Разделяя видеосигнал на его различные компоненты в источнике, передается «более чистый» сигнал, позволяя монитору или телевизору на другом конце преобразовать сигнал обратно в изображение с меньшей интерпретацией информации о сигнале.Это обеспечивает более точную цветопередачу, чем это возможно при композитном видео.

Но это же аналог, не так ли?

В сообществе розничной торговли электроникой принято считать, что цифровая технология лучше аналоговой. Частично это происходит из-за рекламной шумихи, а частично — из-за незнания. Большим преимуществом цифровых технологий является отсутствие риска ухудшения качества сигнала при копировании.

Если вы когда-нибудь пытались скопировать что-то с одного магнитофона на другой, а затем обратно (когда мы использовали магнитофоны), вы бы заметили, что качество копии каждый раз ухудшается.Это называется ухудшением сигнала. Аналоговый гораздо более восприимчив к этому, чем цифровой. По этой причине, когда что-то делается «цифровым мастерингом», вы можете быть уверены, что качество сигнала копии, которую вы покупаете, не уступает качеству сигнала исходной записи. Analog не может дать такой гарантии.

Другая проблема, которая может существовать с аналогом, заключается в том, что он более подвержен ложным статическим помехам при передаче. Это также может ухудшить качество сигнала.Такие вещи, как сигнальная линия, пересекающая линию электропередачи, могут вызвать огромные проблемы в аналоговых системах, тогда как в цифровых системах их не будет.

Но, и еще раз говорю, в домашнем развлекательном центре риск любой из этих проблем чрезвычайно низок. Сигнал не копируется снова и снова и не передается на большие расстояния. Таким образом, вероятность возникновения каких-либо проблем крайне мала.

На самом деле, если вы не заметили, мир аналоговый, а не цифровой.Цифра искусственна. Каждый аудио- и видеосигнал начинает свою жизнь как аналоговый, а затем преобразуется в цифровой для использования. В процессе преобразования происходит некоторое ухудшение сигнала, хотя оно настолько незначительно, что вы можете этого не заметить.

Что лучше, компонентное видео или HDMI?

На этот вопрос нет однозначного ответа; и компонентное видео, и HDMI имеют свои преимущества. Если вы беспокоитесь о том, что за вашим развлекательным центром будет скопление кабелей; тогда непременно используйте HDMI.Он не только заменяет три кабеля компонентного видео одним, но также передает стереофонические аудиосигналы, еще больше сокращая количество проводов.

Забавно то, что для одной пары устройств вы можете получить лучшее изображение с помощью HDMI, а для другой вы можете получить лучшее изображение с помощью компонентного видео. Многое зависит от конструкции конкретного оборудования. Во всех случаях для использования сигнал должен быть преобразован из или в RGB. Чем лучше оборудование это делает, тем лучше качество изображения.

В конечном счете, лучше всего попробовать оба варианта при подключении оборудования. Вы можете обнаружить, что один работает лучше в вашем случае, или другой работает лучше. Какое бы изображение ни получилось лучше, придерживайтесь его и оставьте остальные кабели для подключения чего-нибудь еще.

Рич Мерфи

Руководство — Blue Jeans Cable

Компонентный видеокабель

всего за несколько лет превратился из относительно необычного и эзотерического способа подключения видеоустройств в почти универсальный стандарт аналогового видеосигнала для домашнего кинотеатра и телевидения высокой четкости.Если несколько лет назад наиболее распространенными и широко используемыми стандартами видеосигнала были s-video и композитный видеосигнал, то компонентное видео стало лидером среди методов аналогового подключения, поскольку это единственный распространенный тип аналогового сигнала для потребителей, который поддерживает прогрессивную развертку и высокое разрешение. разрешений, и потому что это стандартный выходной формат DVD-плееров.

Таким образом, компонентные видеокабели

необходимы в большинстве домашних кинотеатров. Естественно, люди хотят знать: что делает компонентный видеокабель лучшим? Почему на рынке так много типов компонентных видеокабелей? Как выбрать компонентный видеокабель, который лучше всего подходит для моей системы? Чтобы ответить на эти вопросы, мы составили этот небольшой трактат о компонентном видео и компонентных видеокабелях.

Что такое компонентное видео?

Прежде чем мы перейдем к вопросу о том, что такое компонентный видеокабель, давайте поговорим о том, что такое компонентное видео. Все традиционные методы передачи аналогового видеосигнала от одного устройства к другому включают несколько основных типов информации. К этим типам относятся информация о сканировании (например, когда начинается и заканчивается строка видео и когда начинается или заканчивается кадр?), Информация о яркости (насколько яркой должна быть эта часть изображения?) И информация о цвете ( какого цвета должна быть эта часть изображения?).Композитное видео, s-video, компонентное видео и различные типы RGB-видео представляют собой разные методы или форматы для доставки этой информации. С одной стороны, композитное видео; вся информация, от синхроимпульсов, используемых для доставки информации сканирования, до частей сигнала яркости (яркости) и цветности (цвета), доставляется в виде одного унифицированного «составного» сигнала, проходящего по одному проводу. Другой крайностью является RGBHV; вместо одного провода их пять, несущих горизонтальную синхронизацию, вертикальную синхронизацию и яркость каждого из цветовых компонентов, красного, зеленого и синего.

Компонентное видео сродни RGBHV в том, что его цветовая информация разбита на части, чтобы разделить красный, зеленый и синий цвета. Однако вместо того, чтобы передавать красный, зеленый и синий цвета как таковые, компонентное видео — это так называемый «цветоразностный» сигнал. Чтобы уменьшить количество соединений с пяти до трех, сигналы горизонтальной и вертикальной синхронизации объединяются с одним из этих сигналов, так что у нас есть три соединения. «Зеленое» соединение, вместо передачи зеленого как такового, является каналом Y, или «яркостью», и помимо передачи сигнала для общего значения яркости, оно передает синхроимпульсы.«Красный» канал Pr, вместо того, чтобы передавать значение красного, несет разностный сигнал: R-Y, или красный минус общая яркость, обычно называемый «Pr». «Синий» канал также несет B-R, синий минус яркость или «Pb». Дисплей интерпретирует компоненты Y, Pb и Pr сигнала и выводит из них значения красного, зеленого и синего цветов. Это, в сочетании с информацией о сканировании, позволяет дисплею отображать намеченное изображение.

Компонентное видео — это формат мультисканирования, то есть он может доставляться, в отличие от композитного или s-video, в любом количестве строк и с любой желаемой частотой кадров, в режимах чересстрочной или прогрессивной развертки.Вот почему, когда вы подключаете DVD-плеер к дисплею, режим прогрессивной развертки обычно доступен только через компонентный видеовыход; По этой же причине, имея дело с таким устройством, как HD TiVo, можно получить аналоговый выход высокой четкости только при использовании компонентного видеокабеля.

Что такое компонентный видеокабель?

В течение многих лет стандартным методом подключения аналоговых видеоустройств друг к другу был коаксиальный видеокабель с сопротивлением 75 Ом.Задолго до того, как эти кабели стали широко использоваться в домашних условиях, телевизионные и продюсерские компании были подключены с помощью видеокабеля с сопротивлением 75 Ом, как правило, для передачи композитного видео. К преимуществам видеокоаксиального кабеля 75 Ом относятся превосходная устойчивость к сопротивлению (хорошая для предотвращения отражения сигнала, вызывающего звон и ореолы), отличные характеристики экранирования (важно в среде с высоким уровнем шума, такой как телестудия) и низкие потери (хорошие, когда это необходимо. для передачи видео на большие расстояния без существенной деградации). Неудивительно, что когда компонентное и RGB-видео стали широко использоваться, для их подключения использовался один и тот же тип кабеля — разница, конечно же, в том, что когда есть три сигнала, как в компоненте Y / Pb / Pr прокладка видеокабеля, для их подключения нужно три кабеля.

Итак, независимо от того, соединены ли они вместе в оболочке, скреплены вместе в ленточную конфигурацию или просто проложены отдельно, компонентные видеокабели всегда состоят из трех кабелей, которые электрически разделены. Каждый член набора из трех — это отдельный коаксиальный видеокабель сопротивлением 75 Ом, с собственным центральным проводом и экраном.

Но что значит сказать, что кабель «75 Ом» или «коаксиальный»? Что ж, «коаксиальный» кабель или «коаксиальный» — это просто кабель, в котором все элементы имеют общую физическую ось.Это означает, что элементы кабеля имеют цилиндрическую форму (по крайней мере, когда кабель не изогнут) и проложены друг вокруг друга, так что ось, вокруг которой находится оболочка, экран и диэлектрик (изолирующий слой между центральный проводник и экран) построены так же, как ось центрального проводника. Если вы отрежете кусок коаксиального кабеля, его поперечное сечение будет выглядеть, как на рисунке справа.

Когда мы говорим, что видеокабель является кабелем с сопротивлением 75 Ом, это относится к характеристическому сопротивлению кабеля.«Характеристический импеданс немного сложно понять; хотя он выражается в омах, как сопротивление, если вы возьмете вольт-омметр к видеокабелю, вы нигде не найдете сопротивления 75 Ом. Кабель электрически согласован с входными и выходными цепями видеоустройств, которые все предназначены для приема или излучения сигналов с импедансом 75 Ом (что, по сути, означает, что для каждого представленного вольт сигнала ток будет течь через цепь со скоростью 1/75 ампер).Когда входы и выходы устройства не согласованы по импедансу, части сигнала могут отражаться назад и вперед через соединение между ними; в серьезном случае это будет проявляться в виде ореолов или «звона» изображения. Когда кабель плохо согласован с входным и выходным сопротивлениями, выходное устройство, так сказать, «видит» нагрузку с неправильным импедансом, а входное устройство делает то же самое, вызывая эти отражения.

Соединители для компонентных видеокабелей

Все хорошее, как говорится, когда-нибудь кончается, в том числе и с видеокабелями.Вместо того, чтобы подключать видеокабели непосредственно к нашим телевизорам, проекторам, DVD-плеерам и т. П., Мы используем разъемы для этих соединений. Качество этих разъемов может быть проблемой для компонентных видеокабелей, и на него стоит обратить внимание.

Во-первых, важно отметить, что не существует такого понятия, как «компонентный видеоразъем». Компонентное видео может передаваться через любой из множества типов разъемов, и это по-прежнему компонентное видео. Обычно используются разъемы RCA, BNC и другие, и эти типы разъемов также могут использоваться для других типов видео, поэтому рекомендуется не смешивать типы разъемов и типы сигналов, говоря о компонентных видеокабелях.Нас часто спрашивают, можем ли мы, например, сделать компонентный видеокабель, который «переходит от компонента к BNC», и ответ на этот вопрос зависит только от того, что имеется в виду. Если вопрос в том, можем ли мы построить компонентный видеокабель с разъемами BNC на одном конце, ответ — да; Если вопрос в том, можем ли мы запустить компонентное видео в соединение BNC композитное, RGBHV или Y / C, ответ будет отрицательным (по крайней мере, без какого-либо преобразователя).

Наиболее распространенной формой разъема для компонентных видеокабелей является разъем RCA.Этот разъем, конечно же, был назван в честь известной компании RCA, Radio Corporation of America, и часто упоминается как «фонокорректор», потому что его первоначальное предназначение заключалось в том, чтобы аудиовыход фонографа подавался на радиоприемник или радиоприемник. другой усилитель. Разъемы RCA («женский» разъем RCA) знакомы каждому, кто знаком с бытовой электроникой, как стандартные точки подключения для аудио всех видов, а в настоящее время — для большинства композитных и компонентных видео; справа — фотография набора разъемов RCA, предназначенных для подключения обычного компонентного видеокабеля.

В большинстве профессиональных устройств и некоторых потребительских устройствах высокого класса используется другой тип разъема: байонетный разъем BNC. Разъем BNC (см. Фото слева) сильно отличается от разъема RCA — он более заметно выступает из панели оборудования, имеет меньшее штыревое гнездо (которое внешне мало чем отличается от штыря, пока не поймешь, что «штырь» полый) и имеет два выступа на внешней стороне внешнего контакта для крепления поворотного байонетного кольца на вилке.

Компонентное видео иногда проходит через разъем типа VGA или «HD15», который имеет пятнадцать контактов, расположенных в три ряда по пять; это чаще всего делается на проекторах, вероятно, для экономии места, и является источником потенциальной путаницы, поскольку стандартный формат сигнала VGA, который также принимают многие проекторы, является не компонентным видео, а RGBHV. Не всегда можно предположить, что устройство с входом HD15 будет принимать компонентное видео; компьютерные мониторы почти никогда не появятся, информационные проекторы иногда будут, а проекторы для домашних кинотеатров почти всегда будут.Если компонент принят, сигналы поступают на контакты 1 (Pr), 2 (Y) и 3 (Pb), а заземление — на контакты 6, 7 и 8 соответственно; это, к счастью, соответствует распиновке для красного, зеленого и синего в обычном сигнале VGA / RGBHV, поэтому мы можем использовать те же адаптеры и кабели с компонентами, которые мы используем с этими типами сигналов. HD15 — неприятный маленький разъем, не очень хорошо приспособленный для такого рода использования и плохой размер с точки зрения видеокабеля, но когда вам нужно его использовать, конечно, все это не имеет большого значения. .

Очевидно, что для каждого типа разъема на панели оборудования есть соответствующий штекер, который подключается к нему. Подавляющее большинство потребительского оборудования использует входы и выходы RCA, поэтому подавляющее большинство компонентных видеокабелей построено с разъемами RCA для подключения к этим разъемам. Штекер и гнездо RCA, разработанные для аналогового звука, не были разработаны для согласования с характеристическим сопротивлением 75 Ом, а их размеры таковы, что они не могут быть согласованы с 75 Ом. Однако можно сделать длину несоответствия как можно короче, что минимизирует влияние несоответствия.Штекеры Canare crimp RCA делают это, перенося коаксиальную структуру и размеры кабеля как можно дальше внутрь корпуса штекера; Вообще говоря, RCA-штекеры паяного типа хуже с точки зрения согласования импеданса, потому что необходимость обеспечения контакта для пайки и места для винта на корпусе разъема не позволяет переносить сопротивление 75 Ом так близко к наконечнику, как в Дизайн Canare. На рынке есть несколько других конструкций обжимных штекеров, похожих на модели Canare, например, ADC, но большинство производителей компонентных видеокабелей используют паяные соединения.

Помимо согласования импеданса, наиболее важными характеристиками штекера RCA для использования в компонентном видеокабеле являются его механическая стабильность, то есть то, насколько хорошо он выдерживает использование, а также способность обеспечивать хороший электрический контакт с оборудованием. домкраты. Покрытие из некорродирующего металла, такого как золото или никель, помогает предотвратить окисление, ухудшающее качество контакта, а идеальная вилка должна плотно удерживать гнездо, не будучи настолько тугой, чтобы повредить его. И здесь мы неравнодушны к разъемам Canare, в которых используется набор пружинных контактов для захвата разъема, но которые можно достаточно легко снять с помощью сильного рывка; время от времени клиенты сообщали, что штекеры некоторых распространенных марок потребительских кабелей настолько плотно затянуты, что при отключении кабеля штекер отсоединяет разъем сразу от задней панели устройства.Это, безусловно, указывает на то, что абсолютная механическая сила захвата без механизма, который позволяет легко снимать, не обязательно хорошо.

Качество компонентного видеокабеля

Итак, что же делает компонентный видеокабель качественным? Это действительно сводится к нескольким техническим соображениям; мы рассмотрим их, а пока коснемся нескольких вопросов, которые на самом деле не имеют такого большого значения, как принято думать.

Размер завышен

При нормальной длине кабеля и с кабелем приемлемых параметров количество сигнала, теряемого из-за сопротивления в кабеле, не имеет особого значения; Это особенно верно потому, что даже в той степени, в которой сопротивление вызывает потери, потери являются линейными — они влияют на все частоты в сигнале почти одинаково, и поэтому, когда дисплей принимает сигнал и регулирует его амплитуду (обычно это делается со ссылкой на мощность синхроимпульсов), вся информация по-прежнему присутствует, несмотря на потерю мощности сигнала.При разумной длине трассы (скажем, менее 100 футов) эти потери на самом деле не значительны, если речь идет о кабеле с центральным проводником разумного размера (скажем, 22 AWG или больше).

Итак, что действительно важно?

Но есть технические недостатки, которые может иметь компонентный видеокабель, который может существенно повлиять на качество сигнала, особенно там, где длина кабеля достаточно велика, чтобы во внимание принималось сопротивление кабеля. С полнофункциональным HD-компонентом, работающим на частоте около 35 МГц (это 1080i; 1080p / 60 будет вдвое больше), длина волны сигнала с поправкой на скорость распространения в высококачественном коаксиальном кабеле составляет около 24 футов, что делает даже двухметровый компонентный видеокабель имеет значительную часть длины волны и потенциально влияет на качество сигнала (а в случае 1080p / 60 эти расстояния сокращаются вдвое).

Что такое импеданс?

Здесь можно спросить: разве не достаточно убедиться, что видеокабель 75 Ом? В конце концов, это импеданс, необходимый для согласования со всем обычным видеооборудованием, и если использовать кабель 75 Ом, нечего больше думать о том, что касается импеданса … и это было бы правдой, если бы мы жили в идеальном мире, где кабели всегда идеально отвечали целям своего дизайна. На практике сопротивление кабеля редко составляет 75 Ом. Небольшие отклонения формы и диаметра провода, используемого в центральном проводнике, плотности диэлектрика, центрирования провода внутри диэлектрика, размера и плотности экрана вокруг диэлектрика, а также поведения кабеля при изгибе. , делают невозможным точную прокладку кабеля и всегда на 75 Ом.По этой причине любой производитель видеокабеля всегда работает над производством кабеля с допустимым диапазоном сопротивления около 75 Ом. Производитель указывает, насколько близко кабель гарантированно будет к 75 Ом в спецификации, называемой «допуск импеданса», выраженный как диапазон +/-. Без опубликованной спецификации допуска импеданса невозможно узнать, имеет ли этот кабель «75 Ом» 75 Ом плюс-минус 1,5 Ом, 5 Ом или 15 Ом. Этот допуск — единственная наиболее важная техническая спецификация, на которую следует обратить внимание при определении качества видеокабеля, особенно при большой длине; лучшие видеокабели, доступные сегодня, «прецизионные» видеокабели, предназначенные для последовательной передачи цифрового видео, управляющее сопротивление согласно опубликованным спецификациям +/- 1.5 Ом, и на практике редко отклоняется более чем на 0,5 Ом.

Именно здесь размер кабеля имеет тенденцию иметь значение, по крайней мере, косвенно. Поскольку все размеры, определяющие импеданс, должны контролироваться в процессе производства, естественно, легче контролировать импеданс, если размеры не крошечные. Ни один кабель с центральным проводом 30 AWG не может быть построен с таким же допуском по сопротивлению, как лучший кабель с центральным проводом 18 AWG. Просто легче контролировать тонкость конструкции кабеля большего размера, чем при работе с кабелем меньшего диаметра.По этой причине мы рекомендуем, если вам необходимо установить соединение на большие расстояния, которое будет заканчиваться вилкой типа HD15 («VGA»), вы можете использовать короткий переходной переходник, позволяющий использовать полноразмерный кабель для вместо того, чтобы делать всю трассу в миниатюрном кабеле, пригодном для пайки к этим крошечным контактам VGA. Нас часто спрашивают, не приведет ли использование адаптера к слишком большим потерям в линии; Ответ заключается в том, что адаптер предназначен для предотвращения потерь как из-за затухания, так и из-за плохого допуска по сопротивлению, позволяя выполнять основной проход по кабелю большего размера с меньшими потерями.

Эффективность щита

Еще одним важным фактором качества компонентного видеокабеля является эффективность экрана. Любое видео соединение потенциально подвержено электрическому шуму, который поступает из различных источников; они варьируются от низкочастотного гула (60-периодный шум от силовых цепей, трансформаторов, люминесцентных ламп и т. д.) до радиочастотных помех (от теле- и радиостанций, компьютеров и т. д.). Качество видео может быть снижено из-за шума от этих источников; насколько это будет так, будет сильно зависеть от количества и типа шума в окружающей среде.Состав экрана в компонентном видеокабеле определяет, насколько он эффективен в предотвращении помех; Лучшие экраны для широкополосного покрытия, от низкочастотного гула до радиопомех, представляют собой комбинированные экраны, состоящие как из толстой оплетки (проволока, оплетенная вокруг диэлектрика в виде сетки), так и из фольги с полным покрытием (обычно из алюминия). , обернутый вокруг диэлектрика). Самый распространенный способ сэкономить на конструкции кабеля — это оплетка; Коаксиальные кабели более низкого качества иногда используют алюминиевую оплетку (значительно менее проводящую и, следовательно, менее эффективную, чем медь) с плохим покрытием — всего 60%.Как правило, следует искать медную оплетку с 95% покрытием (100%, хотя это было бы неплохо, но невозможно, потому что природа проволочной оплетки такова, что в ней есть отверстия, вызванные способом ее плетения), либо с полностью закрывающим слоем фольги или другой плотной оплеткой.

Время хорошее, но …

«Синхронизация» — это фактор, влияющий на качество компонентного видеокабеля, и, хотя он имеет важное значение, его часто переоценивают. Все три кабеля в компонентном видеокабеле должны иметь одинаковую электрическую длину, то есть сигнал должен проходить через каждый из них за то же время, что и через другие.Скорость прохождения сигнала по кабелю зависит от двух вещей: физической длины кабеля и плотности диэлектрического материала. Если производство диэлектрика строго согласовано, а кабели нарезаны одинаковой длины, то временные отклонения между кабелями будут незначительными. Это требование к постоянному диэлектрику, как это бывает, напрямую связано с «допуском по импедансу», о котором мы говорили выше. Допуск импеданса отражает стабильность диэлектрика, поэтому чем жестче допуск, тем ниже вероятность ошибки синхронизации.

Но сроки, как мы и предполагали, часто немного перепродаются. Стандарт эталонного качества вещания заключается в том, что синхронизация должна быть в пределах 40 наносекунд (сокращенно «нс») от одного канала (то есть от одного кабеля в наборе из трех в компонентном видеокабеле) до другого. Используя кабель с жестким допуском импеданса +/- 1,5 Ом или +/- 3 Ом, невозможно получить более нескольких наносекунд на 100 футов временной дисперсии от одного кабеля к другому, если эти кабели обрезаны до такая же физическая длина.Нарезка их на разную длину, конечно, поможет, но требуется большое несоответствие в длинах кабелей, чтобы разница в 40 нс. Рассмотрим, например, Belden 1694A. Электричество движется по центральному проводнику со скоростью 82% от скорости света (это то, что называется «скоростью распространения» кабеля), поэтому на прохождение одного фута требуется 1,24 наносекунды. Чтобы вызвать задержку 40 нс путем обрезки кабелей 1694A на разную длину, нужно было бы сделать один из кабелей примерно на 32 фута длиннее, чем другие, и полученный компонентный видеокабель все равно, хотя и едва, соответствовал качеству вещания. стандарт.

Материал центрального проводника: не критическая проблема, о которой часто думают

Медь является универсальным материалом для изготовления проводов профессиональных видеокабелей, используемых в производстве и телевещании. Иногда можно увидеть, как серебро преподносится как лучшее на том основании, что серебро немного (примерно на 5%) проводит больше, чем медь. Однако, как мы указывали, действительно очень мало потерь сопротивления (сопротивление — это просто другой способ — обратный способ выражения проводимости) при разумных длинах кабелей компонентного видеокабеля, и что действительно опровергает претензии в любом случае. Дело в том, что немного более высокая проводимость серебра обычно смягчается и компенсируется двумя факторами: во-первых, серебро в сборке серебряного кабеля обычно представляет собой микроскопически тонкое покрытие поверх стандартного медного проводника, а во-вторых, калибр провода обычно небольшой; в некоторых популярных серебряных компонентных видеокабелях используется центральный провод 30 AWG, в результате чего сопротивление примерно в семь раз выше (или, если вы предпочитаете, проводимость примерно в семь раз ниже), чем в простом медном центральном проводе 18 AWG.Если целью использования серебра является повышение проводимости, выбор крошечной проволоки для этой работы противоречит целям этого объекта.

Собираем все вместе и вставляем в розетку

В целом, то, что делает отличный компонентный видеокабель, просто зависит от наличия хорошо спроектированного продукта с жесткими допусками и хорошей конструкции. Кабель с жестким допуском импеданса, эффективным экранированием, подходящего размера для работы и оконцованный механически прочными разъемами, которые обеспечивают хороший контакт с гнездами оборудования и не делают слишком много для изменения импеданса всей сборки, превзойдут все остальные кабели. магазин.Экзотические материалы, необычные разъемы и модные рецензии приходят и уходят; При покупке просите спецификацию и требуйте подробностей, таких как допуск импеданса, покрытие экранирующей оплетки и диаграммы затухания. Если утверждается, что такие-то компонентные видеокабели превосходят характеристики лучшего кабеля для вещательной индустрии, то выясните, на чем основано это утверждение. Производитель знает свои характеристики; если он не будет их публиковать, на то есть причина.

Вернуться к списку статей

Вернуться к Blue Jeans Cable Home

Видеосигналы

и кабели: компонентное видео

В этой статье мы рассмотрим компонентный видеосигнал: что это такое, где он используется и какие кабели используются для компонентного видео.Это четвертая в этой серии статей, в которых описываются различные видеосигналы, используемые в домашних развлечениях для подключения видеомагнитофонов, DVD, телевизионных приставок, камер и ноутбуков к телевизорам и проекторам. В предыдущих статьях мы рассмотрели композитное видео, S-видео и RGB-видео.

«Компонентное видео» можно было бы назвать «смешанным видео». Компонентное видео часто путают с RGB-видео. Компонентное видео можно спутать с S-видео, поскольку компоненты яркости (изображение) и цветности (цвета) S-видео хранятся как отдельные компоненты.Даже фразу «компонентное видео» легко спутать с «композитным видео» во время обсуждения того и другого. Итак, давайте попробуем уменьшить путаницу.

Что такое компонентное видео?

В прошлой статье мы видели, как RGB представляет собой трехцветный сигнал изображения, и проблема в том, что это большой объем информации, который нужно обрабатывать и хранить. Поэтому, когда были изобретены DVD-диски, им нужен был способ сохранить разделение трех цветных сигналов и при этом уменьшить общий объем информации.Таким образом, вместо того, чтобы иметь полное изображение для каждого цвета, компонентное видео использует один канал / кабель для передачи основной информации о черно-белом изображении (яркости). Как мы видели в статье о S-video, буква «Y» используется для обозначения канала яркости. В этом канале также комбинируются горизонтальная и вертикальная синхронизация (временная информация). Таким образом, компонент «Y» — это базовый бит черно-белого изображения компонентного видео. Чтобы попытаться сбить вас с толку, компонент Y (яркость + синхронизация) подключается к зеленому штекеру и гнезду разъемов (хотя он вообще не несет никакой информации о цвете — и уж тем более зеленого).

Таким образом, вся информация о черно-белом изображении (яркость) передается по одному каналу / кабелю. А что насчет информации о цвете? Вот тут-то и сложно. Другие каналы / кабели в компонентном видео называются сигналами «цветоразностные». То есть, сколько синего и красного относительно черно-белого изображения (яркости). Математически синий компонент называется минимальной яркостью синего (B-Y), а красный компонент — это красный минус яркость (R-Y).

Итак, это компонентное видео, требуются только три канала (кабеля): Y, B-Y и R-Y.Наиболее проницательные из вас захотят узнать о зеленом сигнале. Это хитрый момент: дисплей (телевизор или проектор) знает, насколько ярким является изображение (по компоненту Y). По компонентам B-Y и R-Y он знает, какая часть изображения является синей и красной, поэтому он просто говорит, что остальное должно быть зеленым — просто, а?

Чтобы еще больше усугубить путаницу, для обозначения каждого компонента используются разные термины. Эта таблица пытается во всем разобраться.

Описание Символ Цвет кабеля Этикетка 1 Этикетка 2
Яркость + синхронизация Y Зеленый Y Y
Синий — Luma Б-У Синий Пб Cb
Красный — Luma R-Y Красный Pr Cr

Хотя между ярлыками, часто используемыми для компонентного видео, есть технические различия, они обычно используются для обозначения одного и того же.Поэтому не запутайтесь, когда вы увидите зеленые, синие и красные гнезда с маркировкой Y B-Y R-Y или Y Pb Pr или Y Cb Cr . В наши дни эти ярлыки в основном используются как взаимозаменяемые. Как и на фотографии задней панели DVD-плеера, можно использовать ярлыки любого типа, а иногда и того и другого.

Где используется компонентное видео

Компонентный видеосигнал — это аналоговый видеосигнал высочайшего качества, обычно используемый в домашнем оборудовании. Он широко используется в проигрывателях DVD — действительно, три компонента компонентного видео отдельно хранятся на DVD в цифровой форме.Компонентное видео также доступно для телеприставок, спутниковых ресиверов и цифровых записывающих устройств. Его можно использовать для изображений стандартной и высокой четкости.

Самые последние телевизоры, экраны и проекторы также имеют три разъема для компонентного видео. Подключение «компонентного видеовыхода» устройства к «компонентному видеовходу» дисплея даст вам аналоговое изображение наивысшего качества из доступных.

Кабели для компонентного видео

Красный, зеленый и синий кабели обычно используются для компонентного видео.Зеленый разъем обычно подключается к зеленому разъему на передающем устройстве (DVD-плеере или STB) и к зеленому разъему устройства отображения (экрана или проектора). «Зеленый» канал обычно обозначается буквой «Y», поскольку он передает яркость (информацию о черно-белом изображении). Красный и синий штекеры также подключаются к розеткам соответствующего цвета. В кабелях используются те же разъемы RCA (phono), которые мы обсуждали в статье для композитного видео.

В цвете вилок и розеток нет ничего волшебного.Цвета нужны просто для того, чтобы вам было проще подключить каждый компонент компонентного видео от передающего устройства к правильному входу устройства отображения. Если у вас есть другие цветные провода, вы также можете использовать их — просто убедитесь, что вы подключили выходной сигнал «Y» к входному сигналу «Y» и то же самое для красного и синего разностных сигналов. При необходимости вы даже можете использовать желтый, красный и белый композитные видео (и аудио) выводы для компонентного видео на небольших расстояниях — просто убедитесь, что правильные выходные компонентные видеосигналы подключены к соответствующим входам устройства отображения.

Если кабели подключены неправильно, обычно нет повреждений, но цвет изображения будет неправильным. Очевидно, что если подключен только «зеленый» (Y), вы получите только черно-белое изображение. Если поменять местами «красный» и «синий» кабели, цвета будут просто неправильными (поскольку информация о красном и синем цвете меняется местами). Если «зеленый» подключен неправильно, на большинстве дисплеев будет отображаться «нет сигнала», поскольку он не может определить основное изображение.

Для компонентного видео требуются кабели хорошего качества, особенно на больших расстояниях.Как упоминалось в статье о композитном видео, видеокабель RG59 хорошего качества можно использовать на длине до 100 метров (300 футов).

Узнайте о кабелях для компонентного видео 3 и их использовании

Всем известны связки из трех аналоговых кабелей с красными, белыми и желтыми разъемами RCA, которые обычно используются для подключения аудио и видео компонентов. Красный и белый разъемы предназначены для стереозвука, а желтый — для видео. Эти связки называются композитными кабелями, и мы все используем их в течение многих лет.

Отложите все эти привычки в сторону — в этой статье мы обсуждаем нечто совершенно иное, чем композитные кабели. Мы рассматриваем компонентные видеокабели с тремя разъемами. Эти компонентные видеокабели вообще не используются для передачи звука и не передают видео низкого качества с источника на монитор. Они предназначены для передачи высококачественного видео и могут передавать изображения, которые зачастую не хуже, а иногда даже лучше, чем изображения, передаваемые по кабелю HDMI.

Композитные и компонентные кабели часто путают, потому что их названия похожи и потому что они похожи; единственное очевидное отличие состоит в том, что у композитных кабелей обычно есть красные, белые и желтые разъемы, а у композитных кабелей — красный, зеленый и синий. Однако различия гораздо глубже. Мы посмотрим на них дальше.

(Одно важное замечание, прежде чем мы продолжим: в этом обсуждении мы рассматриваем видеокабели с тремя разъемами, которые здесь называются компонентными видеокабелями 3.Существуют и другие, более сложные связки компонентных видеокабелей с шестью видеоразъемами на каждом конце, а также компонентные видеокабели, к которым также прикреплены аудиокабели. Однако оставим это для другой статьи.)

Как работает компонентное видео?

Перво-наперво: компонентное видео аналоговое, а не цифровое, как HDMI. Итак, лучший способ объяснить компонентное видео — это сравнить его с другим типом аналогового сигнала, композитным видео, которое передается через старомодный желтый разъем, о котором мы говорили.
Традиционный способ передачи аналогового видеосигнала от источника к месту назначения прекрасно описывается словом «композитный». Вся информация, необходимая для отображения изображения, кодируется в единый композитный сигнал, который затем передается по кабелю с желтыми разъемами. Затем телевизор или монитор принимает эту информацию и декодирует ее, чтобы отобразить изображение. Компонентный видеосигнал
, напротив, передает три основных «цветоразностных компонента» по отдельности через три отдельных кабеля.Яркость («Y» или зеленый), красный за вычетом яркости («Pr» или красный) и синий за вычетом яркости («Pb» или синий) поступают на дисплей отдельно, вместе с «импульсами синхронизации», которые разделяют кадры ( которые также отправляются по каналу «Y»).

Разница должна быть очевидной: с тремя отдельными кабелями и отсутствием необходимости создавать и затем декодировать композитный сигнал, компонентные видеокабели 3 передают некодированные сигналы с гораздо большей пропускной способностью. В результате получается дисплей с более высоким качеством и лучшей цветопередачей, чем можно получить с помощью композитных кабелей или даже кабелей S-video, которые были популярны в течение некоторого времени.

Компонентные видеокабели

3 в сравнении с HDMI

Мы уже слышим, как вы задаетесь вопросом: «Компонентное видео может быть отличным, но если это аналоговый формат и HDMI передает цифровые сигналы без каких-либо потерь, зачем мне вообще использовать компонентное видео?» Это разумный вопрос, и на него есть разумный ответ: «Потому что компонентный сигнал может быть лучшей альтернативой в некоторых ситуациях».

Начнем с того, что каждый тип оборудования генерирует и обрабатывает сигналы по-разному.Например, DVD-диски записываются с использованием формата разности цветов YPbPr, того же формата, который используется в компонентных видеокабелях. По этой причине довольно часто сигналы, поступающие с DVD-плеера, отображаются с лучшим качеством и лучшей цветопередачей при передаче через компонентное видео соединение, а не через кабель HDMI.

Второй фактор заключается в том, что исходное качество и цвета видеосигналов могут сильно различаться, а телевизоры и мониторы не всегда будут откалиброваны по умолчанию для их оптимального отображения.Кроме того, все сигналы должны пройти хотя бы некоторую обработку и масштабирование, прежде чем они будут показаны на экране телевизора. Настройки и процессы HDTV по умолчанию могут отдавать предпочтение компонентному видео в одних случаях и цифровому видео в других.

Наконец, кабели HDMI не предназначены для идеальной работы на больших расстояниях без специального оборудования, такого как усилители сигнала. Некоторые могут начать показывать характерные «искры» — или могут полностью перестать работать — после того, как сигнал будет отправлен на расстояние более 25 или 50 футов. Аналоговые кабели, с другой стороны, имеют гораздо большую устойчивость к ошибкам на больших расстояниях.Это сделало бы композитные видеокабели лучшим выбором, например, для прокладки кабеля между помещениями.

Короче говоря, нет никакой гарантии, что кабель HDMI является лучшим выбором, чем композитные видеокабели 3. Оба они представляют собой высококачественные методы передачи сигналов, они оба способны без особых усилий обрабатывать сегодняшние HD-сигналы с высоким разрешением, и это стоит попробовать оба варианта, если у вас есть такая возможность.

Как купить кабели для компонентного видео 3

Большинство хороших компонентных видеокабелей 3 будет более чем достаточно для передачи высококачественного контента с видеоисточников на телевизоры высокой четкости или мониторы.Главное — покупать у известных производителей, таких как Cmple.

Наши компонентные кабели, как и кабели других производителей высокого класса, разработаны для оптимальной высокоскоростной передачи сигнала с полностью экранированным медным центральным проводником внутри усиленного коаксиального кабеля RG-59U; эта комбинация защищает от потери сигнала, а также от радиочастотных и электромагнитных помех во время передачи видео. Вы всегда должны искать кабели с импедансом (который измеряет сопротивление кабеля) около 75 Ом и способностью обрабатывать частоты выше 35 Гц, что не должно быть проблемой для компонентных видеокабелей 3, продаваемых любым достойным производителем.

Вы также обнаружите, что все хорошие компонентные видеокабели будут иметь формованную конструкцию, цветные разъемы красного, синего и зеленого цветов для облегчения подключения, а также позолоченные разъемы, которые помогают снизить помехи и защитить от коррозии в долгосрочной перспективе. . Вы найдете все эти функции в нашем широком ассортименте компонентных видеокабелей Cmple 3.

Одна вещь, которая вам не понадобится, — это дорогие кабели «супер-пупер», вроде тех, что продаются в крупных магазинах. В них нет ничего особенного или «супер-пуперского» (кроме цены), если они соответствуют указанным нами спецификациям; видеосигналы не заметят разницы, и вы тоже.

Компонентные видеокабели для RCA A / V-соединений

Компонентные видеокабели Демистифицированы

Если вы когда-либо задавались вопросом, почему изображения DVD выглядят намного четче и чище, чем то, что вы привыкли испытывать со старыми технологиями VHS и Laserdisk, ответ прост: компонентное видео. Вы спросите, что такое компонентное видео? Что ж, одно можно сказать наверняка: это не просто кабель с тремя разъемами, которым ваш DVD-плеер подключается к телевизору.

Компонентное видео — это, скорее, вся технология, используемая для доставки четких, точных, богато окрашенных изображений от начальной точки в DVD-плеере до конечного пункта назначения: ваших глаз. От сигналов с полосой пропускания и цветоразностных сигналов до форматов данных и анатомии кабеля — приготовьтесь взглянуть на то, что делает компонентное видео… компонентным видео.

Компонентный видеосигнал

Компонентное видео упоминается как многосканированный формат , что означает, что он принадлежит к классу видеосигналов, которые могут передаваться в различном количестве строк и с разной частотой, независимо от того, установлены ли они в чересстрочной или прогрессивной развертке. режим сканирования.Компонентные видеосигналы содержат три различных типа информации: сканирование , которое сообщает дисплеям, где именно видеостроки и кадры начинаются и заканчиваются; яркость , которая определяет, насколько яркой должна быть каждая часть изображения; и цветность , , , , которая управляет цветом изображения.

Подобно тому, как компонентный видеокабель состоит из трех отдельных проводников / разъемов, цветовая составляющая компонентного видеосигнала разбивается на три отдельных цвета: красный, зеленый и синий.Но вместо того, чтобы передавать цвета в виде строго красной, зеленой и синей информации, они передаются как сигналы цветового различия , которые комбинируют цвета с данными яркости и синхроимпульсами для сохранения полосы пропускания. Каждый цветоразностный сигнал передается через один из трех проводов компонентного видеокабеля, соответствующие разъемы которого имеют цветовую кодировку, соответствующую сигналам, которые они представляют (поэтому вы всегда увидите красный, зеленый и синий разъемы на этом типе кабеля). .

Ниже вы найдете разбивку по каждому каналу в соответствии с цветом разъема.

  • Красный: Красный за вычетом общего значения яркости
  • Зеленый: Яркость (общее значение яркости), а также синхроимпульсы
  • Синий: Синий, минус яркость

Вы заметите, что на самом деле информация о зеленом цвете не передается через зеленый канал. Это связано с тем, что с форматом компонентного видео для устройств отображения требуются только значения красного, синего и яркости.Когда телевизор или монитор с плоским экраном считывает и сравнивает эти три фактора, он может автоматически сделать вывод, какие части общего изображения должны быть зелеными.

Типы и характеристики разъемов

Чтобы развеять любые возможные заблуждения, мы начнем этот сегмент нашего разговора с того, что на самом деле не существует такой вещи, как таковой, как разъем для компонентного видео. Компонентные видеоразъемы описаны как таковые строго потому, что они завершают компонентные видеокабели — существует несколько возможных конструкций разъемов, и практически любой из них может использоваться с другими типами аудио / видеокабелей.Типы разъемов, которые вы, вероятно, найдете на компонентном видеокабеле, включают:

RCA — Названные по имени Radio Corporation of America, компании, которая их разработала, разъемы RCA изначально использовались для передачи звука с фонографов на радиоприемники для усиления, но за последние 70 лет они перешли на видеосигналы в качестве хорошо. Фактически, RCA — один из наиболее распространенных типов разъемов, которые вы, вероятно, найдете на концах компонентного видеокабеля.Благодаря круглой форме разъема и единственному центральному контакту разъемы RCA знакомы практически всем, кто имел дело с точками подключения аудио / видео к бытовой электронике.

BNC — Разъемы BNC, которые были разработаны Полом Нилом из Bell Labs и Карлом Консельманом из Amphenol, иногда используются для подключения компонентного видео в высокопроизводительной бытовой или профессиональной электронике.Разъемы BNC, классифицируемые как «байонетные», соединяются с соответствующими гнездами почти так же, как байонеты на винтовках — после подключения разъем скручивается так, что два удерживающих штифта разъема входят в его байонетное кольцо. В результате получается прочная и надежная связь, которая часто помогает снизить потери сигнала.

VGA — Хотя 15-контактные разъемы VGA чаще всего используются для подключений RGBHV (красный, зеленый, синий, горизонтальная синхронизация, вертикальная синхронизация), они также могут передавать компонентное видео при условии, что устройства, к которым они подключены, настроены принимать компонентный видеосигнал.Когда разъемы VGA, также известные как разъемы «HD-15», используются в приложениях для компонентного видео, сигналы передаются через 1-й, 2-й и 3-й контакты, а контакты 6, 7 и 8 служат в качестве заземления.

Независимо от того, какой тип используется в подключении компонентного видео, наиболее важные характеристики, которые следует искать в разъеме компонентного видео, — это то, насколько хорошо он выдерживает длительное использование и многократное отключение-повторное подключение, независимо от того, имеет ли он прочный электрический контакт с домкраты и плотное прилегание, которое плотно захватывает домкраты, но при этом не должно быть достаточно тугим, чтобы вызвать повреждение.Еще одна рекомендуемая функция для компонентных видеоразъемов — это антикоррозионное покрытие металлами, такими как никель или золото, которые помогают поддерживать качество соединения, предотвращая окисление.

Быстро понять, что такое компонентное видео? Простое объяснение для начинающих

Обновлено 21.9.2021

Компонентное видео или компонентное аналоговое видео (CAV) — это самое высокое разрешение изображения, которое можно получить с помощью аналогового видео.

Компонентный видеосигнал состоит из трех видеосигналов.

Его часто называют видеосигналами YUV, и они поступают по разным каналам. Проще говоря, их также можно определить как каналы RGB (красный, зеленый, синий).

Аналоговое компонентное видео широко используется в:

  • DVD-плееры,
  • плоское (аналоговое) телевидение
  • спутниковые / кабельные ТВ-боксы
  • видеопроекторы

Всего для воспроизведения компонентного видео требуется 5 кабелей

Три отдельных кабеля необходимы только для компонентного видео.Они называются Y, Pb и Pr.

Цвета компонентного видео

На вашем DVD-плеере или телевизоре входные или выходные разъемы окрашены в зеленый (Y), Pb (синий) и Pr (красный) цвет.

Еще два отдельных кабеля красного и белого цвета необходимы для аудио, как и для композитного видео.

Разъемы для компонентного видеокабеля

ничем не отличаются от композитных видеокабелей. Фактически, вы можете использовать композитные видеокабели для подключения компонентного видеовыхода к телевизору или проектору.Однако для получения более высокого качества изображения рекомендуется использовать специально предназначенные для этого компонентные видеокабели.

Следовательно, для аналогового компонентного видео соединения потребуется 5 кабелей — 3 для видео и 2 для аудио.

Компонентное видео и композитное видео (RCA)

Компонентное видео по качеству намного превосходит (резче) композитное (RCA) видео.

Хотя оба используют одни и те же кабели, для композитного видео требуется только один кабель (помеченный желтым) для передачи видеосигнала.

В композитном видео видеосигналы мультиплексируются в один канал вместо разделения трех частей, как в компонентном видео.

Компонентное видео против S-Video

Super-Video или отдельное видео, широко известное как S-Video, обеспечивает лучшее качество изображения по сравнению с композитным видео.

Однако качество его изображения ниже, чем у компонентного видео. В S-Video яркость (яркость) и цветность (цвет) разделены на два кабеля, но заключены и запечатаны в одном кабеле.

S-Video поддерживает разрешение видео от 480i до 576i. Компонентное видео, как ни удивительно, поддерживает гораздо более высокое разрешение, как описано ниже.

Может ли компонентное видео передавать видеосигналы высокой четкости?

Вы можете подумать, что нет, из-за их аналоговой природы. Однако они могут передавать сигналы HD с разрешением до 720p, как показано в видео ниже.

Однако, если у вас есть выбор между компонентным видео и HDMI, выберите последний.

Правила HDMI

С появлением HDTV компонентное видео уступает место видео HDMI.С HDMI нужен только один кабель для передачи цифровых видео- и аудиосигналов.

Большинство моделей HDTV имеют компонентный вход для подключения для облегчения использования DVD-плееров. Однако в наши дни большинство плееров Blu-ray имеют выход HDMI. Таким образом, нет необходимости подключать пять разных кабелей, чтобы наслаждаться высококачественным воспроизведением видео.

Использование кабелей RCA для компонентного видео

Как упоминалось ранее, композитные видеокабели могут использоваться для подключения компонентного видео.Итак, вы можете взять желтый, красный и белый композитные видеокабели и подключить их к компонентному видеовходу устройства отображения.

Вы получите картинку. Однако картинка будет хуже, чем с набором выделенных компонентных видеокабелей.

Эти кабели сделаны с учетом предотвращения потери сигнала. Эти кабели служат дольше, чем стандартные тонкие кабели RCA, которые используются при покупке AV-оборудования.

Кабели для компонентного видео

Если вы хотите добиться оптимального качества изображения от ваших компонентных видеоустройств, используйте качественный набор компонентных кабелей, как показано ниже.Они идут с хорошей защитой.

Обратите внимание на этот компонентный видеокабель Amazon Choice с аудиоразъемами.

Компонентные видеоадаптеры

Для стандартного подключения компонентного видео требуется подключение, аналогичное входным портам разъема Зеленый (Y), Pb (Синий) и Pr (Красный) устройства.

Хорошая новость заключается в том, что компонентное видео можно подключать к некомпонентным входным портам устройств с помощью адаптеров.

Вот список популярных компонентных видеоадаптеров.

Компонентное видео на VGA

Возможно, вам потребуется подключить DVD-плеер к более старому проектору, у которого есть порт VGA. Или просто подключить DVD-плеер к монитору компьютера.

В этом случае может пригодиться переходник компонентного видео на VGA.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
