Разъёмы и Конекторы типа B, Micro-B, Powered-B
Вилка и розетка типа B
Вилку типа B USB 3.0 можно определить по пяти дополнительным контактам. Она хоть и похожа на предшественницу USB 2.0, но различия визуально более заметны.
Вилка USB 3.0 B типа | Вилка USB 3.0 типа B в разборе |
Розетка USB 3.0 типа B | Розетка USB 3.0 типа B с разных ракурсов |
Распиновка коннекторов USB 3.0 B -типа
Распиновка USB 3.0 — розетка тип B
| 1 | VBUS | Красный |
| 2 | D- | Белый |
| 3 | D+ | Зелёный |
| 4 | GND | Чёрный |
| 5 | StdA_SSTX- | Синий |
| StdA_SSTX+ | Жёлтый | |
| 7 | GND_DRAIN | ЗЕМЛЯ |
| 8 | StdA_SSRX- | Фиолетовый |
| 9 | StdA_SSRX+ | Оранжевый |
| Shell | Оплётка | Экран разъёма |
Вилка и розетка типа Micro-B
У разъёмов для мобильных устройств изменения более заметны.
Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.
Вилка USB 3.0 Micro-B | Вилка и розетка USB 3.0 Micro-B |
Вилка USB 3.0 Micro-B в разборе | Розетка USB 3.0 Micro-B в разборе |
Распиновка коннекторов USB 3.0 Micro-B
Распиновка вилки USB 3.0 Micro-B
| 1 | VBUS | Красный |
| 2 | D- | Белый |
| 3 | D+ | Зелёный |
| 4 | ID | не подключён |
| 5 | GND | Чёрный |
| 6 | StdA_SSTX- | Синий |
| 7 | StdA_SSTX+ | Жёлтый |
| 8 | GND_DRAIN | ЗЕМЛЯ |
| 9 | StdA_SSRX- | Фиолетовый |
| 10 | StdA_SSRX+ | Оранжевый |
| Shell | Оплётка | Экран разъёма |
Также существуют разъёмы USB 3.
0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розетка USB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-A в розетку Micro-B, а разетку Micro-AB делает совместимой с обеими вилками.
Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилке Micro-A он замкнут на «землю».
Коннекторы USB 3.0 Powered-B
Новый разъём Powered-B спроекирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру… делая ещё один шаг к идеальной системе беспроводной связи без проводов (даже для питания).
При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.
Розетка USB 3.0 Powered-B (схема)
| 1 | VBUS | +5V Питание |
| 2 | USB D- | USB 2.0 данные |
| USB D+ | ||
| 4 | GND | Земля |
| 8 | StdA_SSRX- | SuperSpeed приём |
| 9 | StdA_SSRX+ | SuperSpeed приём |
| 7 | GND_DRAIN | Земля |
| 5 | StdA_SSTX- | SuperSpeed передача |
| 6 | StdA_SSTX+ | SuperSpeed передача |
| 10 | DPWR | Дополнительное питание на устройство |
| 11 | DGND | Земля питания устройства |
Разъёмы и коннекторы USB 3.
0 типа A (на стороне компьютера или хаба)Разработан новый стандарт USB с симметричным кабелем и разъемом
| Поделиться Завершена разработка нового разъема USB, который позволит больше не заботиться о выборе конца подключаемого кабеля и перевороте разъема. Интерфейс будет полностью симметричным. Первые устройства с новым разъемом ожидаются в продаже в начале 2015 г.Консорциум USB Implementers Forum, отвечающий за технологию USB, завершил разработку нового разъема — USB Type-C. Спецификация была опубликована рабочей группой, в которую вошли Hewlett-Packard, Intel, Microsoft, Renesas Electronics, STMicroelectronics и Texas Instruments.
Спецификация USB Type-C описывает симметричный разъем для подключения USB-кабеля к ноутбуку, смартфону, планшету, цифровой камере и другой электронике.
Это неудобство было решено Apple в новом фирменном разъеме Lighting, которым она оснащает свои смартфоны и планшеты, начиная с iPad 4 и iPhone 5.
Но что более важно, спецификация USB Type-C предлагает создавать симметричным не только разъем, но и кабель. То есть пользователь сможет произвольно подключать любой конец кабеля, например, к адаптеру питания или ноутбуку, а другой — к мобильном устройству. Иными словами, разъемы на обоих концах USB-кабеля будут одинаковыми.
Размер нового разъема составляет 8,4 x 2,6 мм, что примерно соответствует габаритам разъема Micro-USB, широко распространенном в мобильной электронике (в частности, в смартфонах и планшетах на базе Android).

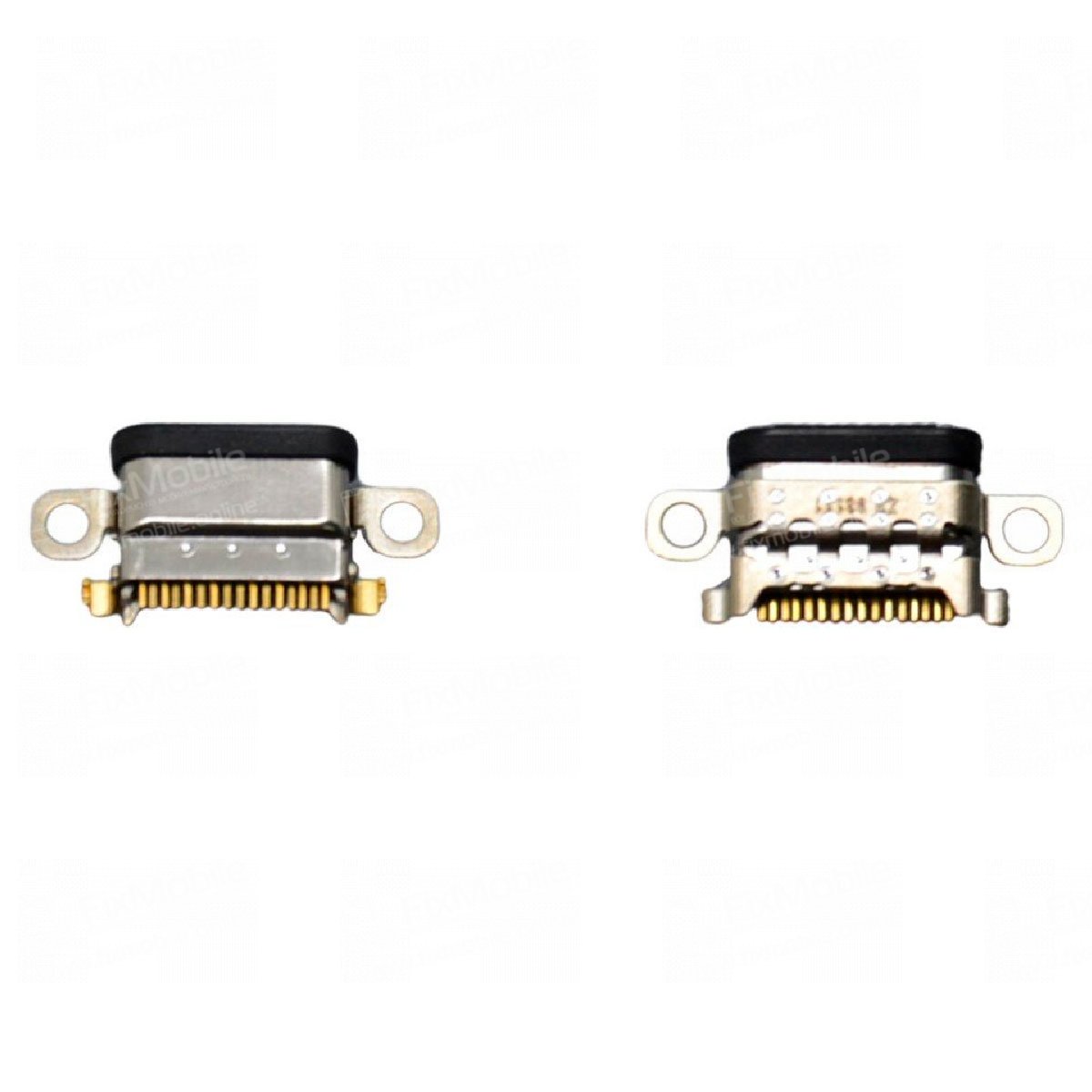

Разъем USB Type-C
В консорциуме утверждают, что новый разъем обладает и компактными размерами, что делает его подходящим для тонких смартфонов и планшетов, и достаточной прочностью и долговечностью, чтобы обеспечить долгую службу в ноутбуках (до 10 тыс. циклов механического подключения и отключения).

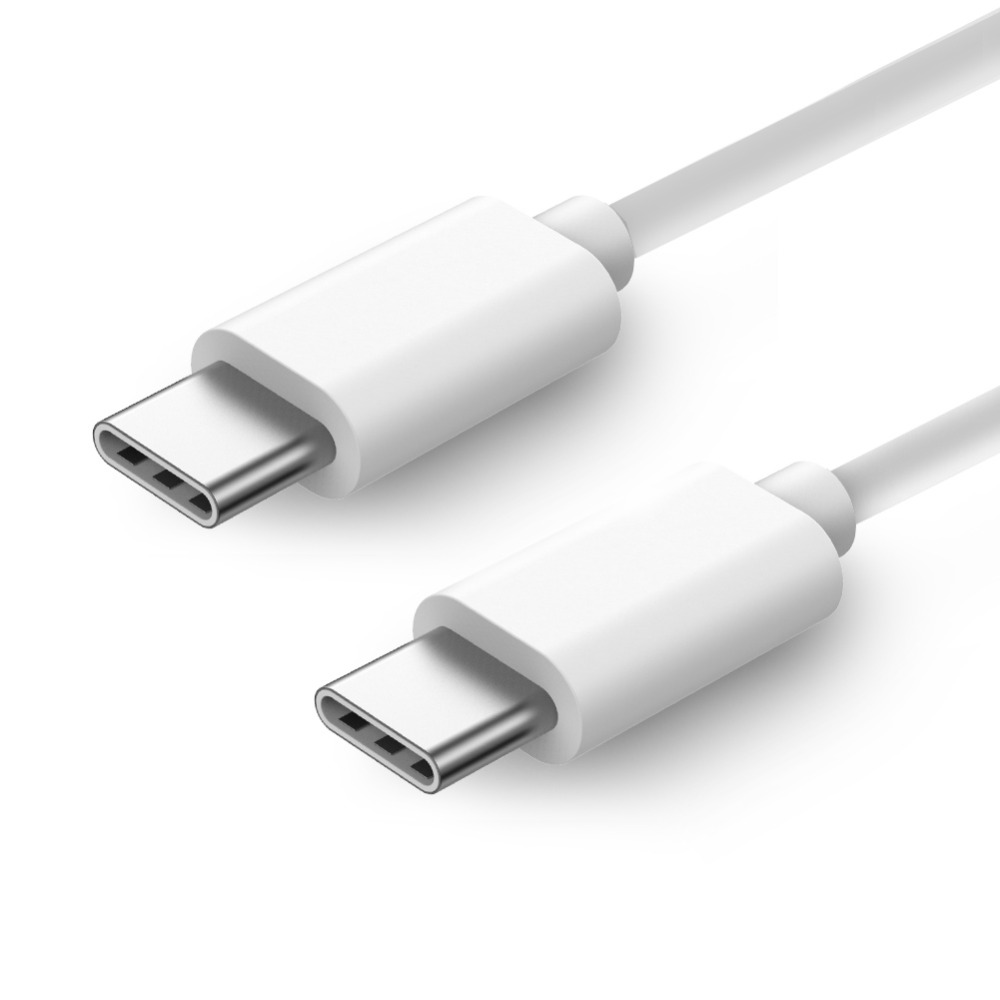

Вверху: кабель с новым разъемом USB Type-C на обоих концах, внизу: современный кабель USB с разными разъемами на концах
Стандарт USB Type-C подходит не только для передачи данных (со скоростью до 10 Гбит/с), но и для зарядки мобильной электроники, обеспечивая электрическую мощность до 100 Вт. Наконец, новый стандарт полностью совместим со стандартами предыдущих поколений, включая разнообразные виды разъемов на втором конце. То есть, например, производитель может выпустить кабель, на одном конце которого будет полноразмерный разъем USB 3.
Брэд Сондерс (Brad Saunders), председатель рабочей группы USB 3.0 Promoter Group, заявил, что новый стандарт с нетерпением ждали все участники рынка электроники. «Новая спецификация стала кульминацией плодотворной совместной работы ведущих игроков рынка», — сообщил он.
В консорциуме рассчитывают, что первые устройства с поддержкой нового разъема USB Type-C появятся на рынке в начале 2015 г.
Сергей Попсулин
Apple под давлением ЕС может отказаться от разъема Lightning
Автор фото, Getty Images
Компания Apple может быть вынуждена отказаться от зарядного кабеля Lightning, если за это проголосуют европейские законодатели.
В ближайшее время в Европе должна решиться судьба шнура, который используется для зарядки и синхронизации с компьютером устройств Apple, например, iPhone или наушников AirPods.
В понедельник 13 января члены Европейского парламента призвали Еврокомиссию принудить технологических гигантов разработать единый для всех устройств способ зарядки.
Компания Apple уже перестала использовать разъем Lightning на планшетах iPad 2019 года выпуска. Устройства на Android заряжаются с помощью кабелей USB-C и микро-USB.
Дата голосования европейских регуляторов еще не определена. Apple заявляет, что предлагаемые изменения будут сдерживать инновации и мешать пользователям.
Это правда случится?
Если регулирующий орган введет в действие свое предложение, продаваемые в Европе устройства Apple должны будут поменять разъем для зарядки или вовсе отказаться от проводов.
В случае проводного метода, более вероятно, что Apple адаптирует для своих моделей разъем USB-C. Новый кабель станет третьим за 13-летнюю историю продажи устройств марки.
Большинство новых моделей на системе Android уже используют разъем USB-C.
Автор фото, Getty Images
Подпись к фото,Так выглядит разъем USB-C, который, возможно, начнет использовать Apple
Зачем Евросоюзу такая унификация?
В течение последних 10 лет Европейская комиссия проводит кампанию за единый метод зарядки телефонов, планшетов и прочих электронных гаджетов.
В 2009 году на рынке было более 30 типов зарядных устройств. С тех пор их количество сократилось до трех.
Регулятор намерен сократить отходы, создаваемые устаревшими и вышедшими из строя кабелями, на которые, по его оценкам, приходится более 51 тыс. тонн отходов в год.
«Это крайне вредно для окружающей среды», — заявил член Европарламента Алекс Аджиус Салиба.
Общее зарядное устройство должно подходить для всех мобильных телефонов, планшетов, электронных книг и других портативных устройств, считают в Европарламенте.
Такое уже случалось?
В 2009 году Apple наряду с 10 другими ведущими технологическими гигантами, такими как Nokia и Samsung, подписали меморандум о взаимопонимании.
Компания пообещала предоставить потребителям совместимые с micro-USB зарядные устройства.
Однако позже Apple воспользовалась лазейкой, которая позволила производителям и дальше использовать собственные зарядные устройства, если они предлагают адаптер.
В 2014 году ЕС принял Директиву по радиооборудованию, которая призвала добиться разработки единого, универсального зарядного устройства.
Apple в ответ настаивала, что более тонкие устройства марки не смогут соответствовать новой на тот момент технологии USB-C, и утверждала, что для подгонки устройств к требуемому стандарту нужно будет потратить 2 млрд долларов.
А как же беспроводная зарядка?
Apple и многие ее конкуренты, такие как Huawei и Samsung, уже давно выпускают устройства для беспроводной зарядки.
Хотя технология эта относительно нова, она уже может конкурировать с традиционными методами зарядки.
Некоторые эксперты даже предсказывают, что Apple может полностью отказаться от портов для зарядки, выпустив в будущем беспроводные модели iPhone и iPad.
CCS, CHAdeMO, Type2 и другие буквы: разбираем стандарты зарядок
Существует старая шутка о том, что электрический ток берется из розетки. Представим, что это действительно так. Тем более, что для большинства бытовых приборов обычному человеку в жизни действительно достаточно того самого круглого предмета интерьера с двумя или тремя дырочками, в который втыкается вилка.
Но вот вы покупаете электромобиль или хотя бы берете его во временное пользование. И вас ждет новый, удивительный мир зарядных устройств, кабелей и стандартов. Что же, настало время нам помочь вам со всем этим разобраться.
Война токов
Начать, увы, придется с давней, ставшей уже легендарной истории. Со знаменитой войны токов, в которой участвовали Никола Тесла и Томас Эдисон. Именно итоги этого сражения на сотню с лишним лет определили то, как во всем мире устроена электроэнергетика.
Эта борьба свелась к соперничеству двух систем: с использованием постоянного и переменного токов.
И победителем вышел именно Тесла, который развивал системы переменного тока, и именно его мы теперь встречаем в розетках.
Вот только любой, абсолютно любой аккумулятор работает на постоянном токе. Его он выдает и, что еще важнее, им и только им он заряжается. Так что первое, что нужно учесть: от переменного тока напрямую вы батарею электромобиля не зарядите. Никак.
Так как же?
Для того, чтобы зарядить электромобиль, вам понадобится зарядное устройство, которое преобразует тот самый переменный ток из бытовой сети в постоянный ток для батареи. Во всех современных электромобилях такие зарядки установлены непосредственно на борту.
И вот что происходит, когда вы подключаете электромобиль к обычной бытовой электророзетке.
Электричество от розетки по проводу проходит через так называемый «кирпич» – устройство, расположенное непосредственно на кабеле и контролирующее вашу домашнюю электросеть дабы не допустить ее перегрузки. Другим концом кабель подключается уже к электромобилю, откуда энергия поступает в бортовое зарядное устройство и оттуда в батарею.
В России электросеть работает при напряжении 220 вольт. Стандартная сила тока, которую пропускает бытовая розетка, составляет 10 или 16 ампер. По простейшей формуле мы можем подсчитать, что на выходе из розетки мощность энергии составляет 2,2-3,6 киловатта.
Далее уже упомянутый «кирпич» урезает мощность еще сильнее. В итоге до батареи доходит 1-2 киловатта энергии. Современные электромобили расходуют 15-20 киловатт-часов на 100 километров пути. Несложно подсчитать, что при мощности зарядки в 2 киловатта на то, чтобы зарядиться только на 100 километров потребуется часов десять. А чтобы полностью наполнить аккумуляторы машины с батареей на 100 киловатт-часов уйдет более двух суток.
Иными словами, зарядиться от бытовой розетки можно, но оооооочень долго.
SAE J1772 и SAE J3068, они же Type 1 и Type2, они же IEC 61851-1 и IEC 62196-2
Запутались в этих бессмысленных хитросплетениях букв и цифр? Понимаем вас. На самом деле речь идет всего о двух типах зарядных разъемов, первом и втором.
Есть еще третий тип, но он встречается так редко, что им можно пренебречь.
Оба типа рассчитаны на переменный ток, но позволяют подключать машину напрямую, без всякого «кирпича». Для этого вам понадобится провести выделенную электрическую линию и установить в гараже или на парковке соответствующий разъем, а также защитное устройство. Благо предложений соответствующего оборудования и установки в России уже достаточно.
Первый тип, он же Type 1, в теории способен проводить ток силой до 80 ампер, но обычно встречаются варианты на 32 ампера. Это 7,4 киловатта при 220-вольтном напряжении. На 100 километров вы зарядитесь часа за три, а полностью батарею современного электромобиля можно будет заполнить за 12-14 часов. То есть уже за вечер+ночь.
Разъемы первого типа в свое время получили распространение в Америке и Азии, но до Европы и России толком не добрались. Дело в том, что у них есть один недостаток – они могут быть только однофазными.
Поэтому сейчас более распространен второй тип, Type 2.
Он также рассчитан на переменный ток, но может быть подключен как к одной фазе, так и сразу к трем.
Во втором случае мы имеем три фазы по 7,4 киловатта в каждой, итого 22 киловатта в сумме. Именно такие устройства вы видели в зеленых корпусах на тротуарах московских улиц.
На 100 километров пути от такого источника можно было бы напитаться менее чем за час, а часа за четыре полностью зарядить электромобиль с добротной батареей. Но, к сожалению, есть нюанс.
Помните, мы говорили, что батарея сама по себе может заряжаться только постоянным током, причем в случае с электромобилем с напряжением от 400 и более вольт? А не переменным на 220 вольт. И что для преобразования на борту есть зарядное устройство.
Так вот, мощность этих устройств бывает разной. У топовых образцов она достигает тех самых 22 киловатт. Но, к сожалению, таких машин немного. Это «Теслы», топовые версии Audi e-tron… да что-там говорить, даже Porsche Taycan в базе оснащается 11-киловаттной зарядкой, а 22-киловаттная идет только с топ-версиями.
Так как же быстро заряжать электромобили? Сразу постоянным током!
CCS Combo
Пожалуй, это самый распространенный в Европе и в России стандарт разъемов для быстрой зарядки. И самый простой, в том смысле, что все гениальное просто. CCS бывают первого и второго типа, и это все те же Type 1 и Type 2, только с двумя дополнительными коннекторами под плюсовой и минусовой кабели мощного постоянного тока. То есть в один и тот же разъем на электромобиле вы можете воткнуть как кабель Type 2 с переменным током, так и CCS Combo 2 с постоянным током.
Подключаются CCS к стационарным зарядным станциям, эдаким большим трансформаторам, которые делают то же самое, что и бортовые зарядки, но с током существенно большей мощности. И потом подают его на батарею почти что напрямую, минуя бортовое зарядное устройство, но, конечно, не обходя мимо бортовой контроллер.
В CCS используются разъемы, способные пропускать ток силой до 200 ампер, а сейчас появились и 500-амперные версии.
Но еще важнее то, что напряжение не ограничено 220 вольтами. Большинство современных электрокаров работают при напряжении примерно в 400 вольт, но все чаще появляются 800-вольтные варианты.
Это, в частности, Porsche Taycan, а также новое поколение электромобилей Hyundai и Kia. Перемножив 500 на 800 мы получаем 400 киловатт разом! То есть полная зарядка батареи на 100 киловатт-часов проходит за 15 минут.
В теории. На практике опять есть свои нюансы. Во-первых, легковые электромобили, способные заряжаться током мощностью более 350 киловатт никто из серьезных автопроизводителей еще не то чтобы не представил, но даже не анонсировал.
Во-вторых, речь идет о пиковой мощности, которую батарея может принимать считанные минуты, а затем контроллер начинает ее ограничивать, дабы не допускать перегрева. То есть на деле средняя мощность зарядки от 0 до 100% будет хорошо если достигать 100 киловатт. Вот почему электромобилей, которые бы действительно полностью заряжались до 100% быстрее чем за час пока по факту не существует (но существуют те, кто заряжается на 50% менее чем за полчаса).
В-третьих быстрая зарядка для батарей попросту вредна. Это скорее экстренная мера для тех, кто действительно спешит, например путешествуя и остановившись пополнить энергию за время обеда. Остальным советуем медленно заряжать машину ночью у дома или днем на парковке у работы.
Наконец, в России быстрых зарядок постоянного тока попросту очень мало. Правда, в правительстве всерьез говорят о том, чтобы строить их больше. И все же пока советуем ориентироваться на 22-киловаттные трехфазные терминалы переменного тока Type 2 и интересоваться мощностью бортового зарядного устройства при выборе электромобиля.
Что еще?
CCS является доминирующим в Европе стандартом, именно его поддерживают поставляемые в Россию новые электромобили. Однако есть еще как минимум два разъема, которые вы встретите на подержанной электротехнике.
Этот стандарт был разработан японскими автопроизводителями Toyota, Mitsubishi, Subaru, Honda и Nissan как мировой и появился раньше CCS. Он до сих пор распространен на японских машинах, и тут стоит напомнить, что первым официально поставляемым в Россию электрокаром был Mitsubishi iMiEV, а самой популярной моделью на наших дорогах остается праворульный Nissan Leaf первого поколения.
И тот и другой поддерживают кабели CHAdeMO.
В целом, у этого стандарта есть только один очевидный недостаток. Он поддерживает только постоянный ток, то есть для зарядки переменным требуется отдельный коннектор, в то время как в CCS можно воткнуть разъемы Type 1 или Type 2. Это не самый существенный минус, так что пока CHAdeMO окончательно не сдался, хотя как минимум в Европе побеждает CCS.
Одной из причин успеха компании Илона Маска в свое время стало то, что она взялась не просто выпускать электромобили, но и строить для них сеть зарядных станций, причем в первое время бесплатных. Увы, у этого решения был побочный эффект: Tesla не удержалась от соблазна сделать собственный стандарт зарядных разъемов, чтобы владельцы других электрокаров у них бесплатно не заряжались.
Сейчас компания отработала иной способ идентификации владельцев Tesla при подключении к зарядке, да и бесплатный период закончился, так что необходимости в собственном разъеме нет. Более того, «Теслы» для Европейского рынка давно комплектуются разъемами CCS.
Однако и от своего разъема Tesla до конца не отказывается. Почему? Ну, наверное потому же, почему Apple не переходит на зарядку через стандартные разъемы USB Type C…
И последнее. Сейчас на рынке аксессуаров существуют переходники буквально со всего на все. За исключением, само собой, коннекторов переменного постоянного токов. То есть с кабеля Type 2 на CHAdeMO переходника нет, а вот с CCS на CHAdeMO и обратно – пожалуйста.
Есть переходники фирменные, официальные, сертифицированные автопроизводителем. Но как раз такие существуют не на все случаи жизни. Благо на рынке масса предложений от сторонних компаний.
Однако тут нужно всегда помнить, что переходник – это по определению не идеальное решение. Во-первых, мелкие производители не гарантируют вам полной безопасности соединения. Во-вторых, в переходниках всегда будут какие-то потери мощности.
А потому, выбирая себе электромобиль, лучше заранее продумать, где, от каких разъемов и каким кабелем вы станете его заряжать.
И позаботиться об установке у себя в гараже или на месте регулярной парковки соответствующего оборудования.
: Технологии и медиа :: РБК
В ЕС выступят за введение единого зарядного устройства. Особенно сильно законопроект может повлиять на Apple, которая после договоренности производителей о переходе на microUSB ограничилась выпуском переходников, пишет ReutersФото: Francois Lenoir / Reuters
Еврокомиссия 23 сентября представит законопроект, который может обязать производителей устанавливать одинаковый разъем для зарядки на мобильные телефоны, планшеты и наушники, со ссылкой на источники сообщил Reuters.
За введение общего зарядного устройства в Евросоюзе выступают уже более десяти лет. Как считают в ЕС, это будет безопаснее для экологии и удобнее для пользователя.
iPhone 13, новые планшеты и часы: какие новинки показала AppleПо словам собеседников агентства, в Евросоюзе также выступят за то, чтобы зарядки продавали отдельно от самих гаджетов.
Как отмечает Reuters, принятие данного законопроекта особенно сильно повлияет на компанию Apple.
Она оснащает свои устройства разъемом Lightning, когда большинство других производителей устанавливают одинаковые гнезда — USB micro-B или USB-C.
На смартфонах массово меняется разъем для зарядки. Каким он будет и зачем это нужно?
Смартфон. Телефон.
СС0
Чем отличается Type-C от привычных разъемов USB?
Разъем USB появился в 1994 году. Его придумали для того, чтобы унифицировать «гнездо», по которому к компьютеру подключается дополнительное оборудование.
Важная особенность кабеля USB — он может передавать и данные, и энергию (то есть заряжать телефон).
Разъем USB — это «гнездо», в которое вставляется кабель.
Спецификация (стандарт) USB — это технические характеристики кабеля, определяющие его возможности: скорость передачи данных, энергии и так далее. Есть, например, стандарт 2.0, 3.0, 3.1 и другие.
Существует несколько вариантов разъема USB — A, B и C.
В разъем типа А, например, к компьютеру подключают флэшки и смартфоны, а разъем типа B в формате mini и micro используется в гаджетах.
Вариацию C (Type-С) придумали в 2014 году. Привычный разъем micro USВ (тип B) сверху плоский, снизу округлый, а Type-С — симметричный — овальный, потому кабель можно вставлять в гаджет любой стороной.
Разъем USB Type-C в смартфоне.
Из архива редакции.
Новый разъем потребовался, чтобы обеспечить работу стандарта USB 3.1 — у него 24 контакта, а в USB 2.0 их только 4. За счет большей мощности USB Type-C с сертификацией 3.1 стал универсальнее, в нем появилось несколько интересных возможностей.
В чем преимущества USB Type-C для пользователя?
1. Удобство штекера
Двусторонний кабель, который подключается к смартфону любой стороной, намного удобнее для пользователя — не нужно задумываться над тем, как его воткнуть.
2. Быстрая зарядка
Спецификация USB 3.1 позволяет передавать заряд мощностью 100 Вт (технология USB Power Delivery).
Если смартфон с привычным micro USB заряжался часа 3−4, то с Type-С он может зарядиться за час.

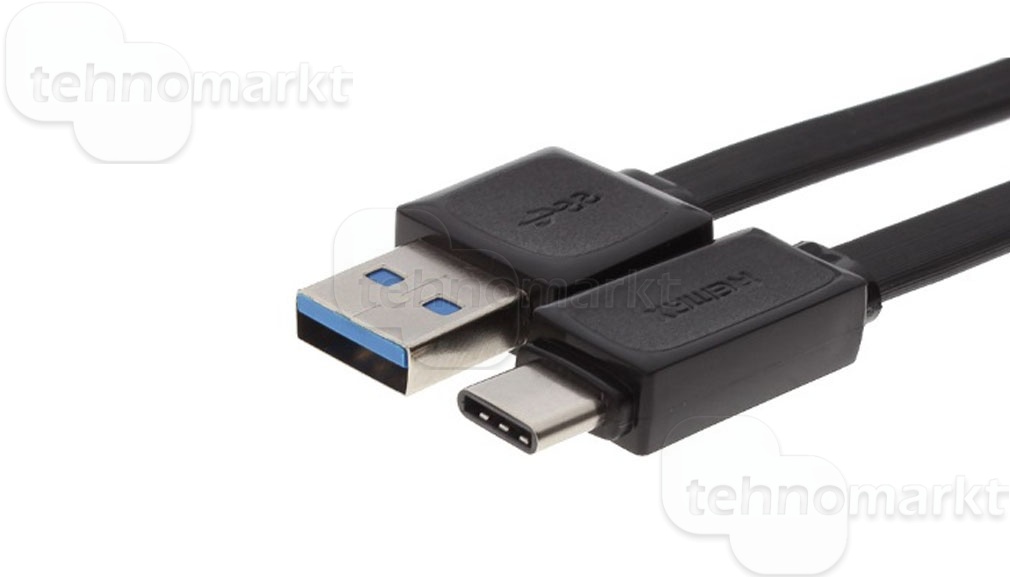

Кабель для разъема USB Type-C.
Из архива редакции.
3. Быстрая передача данных
Новый стандарт USB 3.1 поддерживает скорость передачи данных до 10 Гбит/с. Большие массивы данных со смартфона можно будет переносить очень оперативно, а если подключить к гаджету монитор, то он «потянет» трансляцию видео высокой четкости 4K.
Смартфоны и раньше можно было использовать как персональные компьютеры, подключая к ним различное дополнительное оборудование. USB Type-C 3.1 увеличивает потенциал этой опции за счет большей мощности.
Смартфон.
СС0
В чем недостатки смартфонов с USB Type-C?
1. Нет гнезда для наушников.
Во многих смартфонах с USB Type-C нет отдельного разъема для подключения наушников. Предполагается, что пользователь воткнет их в Type-C — сейчас это можно сделать через кабель-переходник, что не очень удобно.
Либо придется использовать беспроводную гарнитуру.
Отказ от разъема для наушников и переход на USB Type-C позволяет производителям сделать смартфоны более плоскими.
2. Придется носить зарядку с собой.
USB Type-C пока не слишком распространен. Если вы поменяли смартфон, а ваши друзья и родственники еще нет, то воспользоваться их зарядкой уже не выйдет.
3. Не все разъемы Type-C оснащены USB 3.1
Некоторые производители смартфонов делают на гаджете разъем USB Type-C, а внутри него ставят спецификацию 3.0, которая обладает более слабыми техническими характеристиками, или и вовсе 2.0. Поэтому перед покупкой смартфона убедитесь, что в нем не только разъем Type-C, но и спецификация USB 3.1.
Tele2 посчитала смартфоны алтайских абонентов
архив компании Tele2.
Что может повлиять на распространение USB Type-C?
Многие эксперты и отраслевые СМИ предполагают, что скоро новый стандарт станет повсеместным из-за его очевидных преимуществ.
Сейчас любители гаджетов гадают, поставит ли Apple в следующий iPhone разъем USB Type-C. Ноутбук MacBook с таким «гнездом» компания уже выпустила.
Если Apple, один из законодателей трендов на рынке, откажется от своего стандартного разъема Lightning в iPhone, то это станет мощным аргументом для всех прочих производителей смартфонов. К слову, особенный стандарт кабеля iPhone не менялся около 10 лет.
Как эволюционировали зарядки для мобильных телефонов?
В 1990-е годы, когда в России появились первые мобильные телефоны, с каждой моделью продавалось зарядное устройство уникального формата. Потребители терпели неудобства — зарядку требовалось носить с собой. Если она ломалась, то найти замену было непросто.
В 2000-х годах для зарядки смартфонов стали использовать многофункциональные разъемы USB — mini и micro. Со временем стало понятно, что последний более удобный. В 2009 году крупнейшие производители смартфонов впервые договорились выпускать стандартный интерфейс micro USB.
Кроме комфорта для пользователей, это решало еще и экологическую проблему — зарядки разных форматов чаще выбрасывали.
В стороне от процесса стандартизации остался только Apple. Компания до сих пор выпускает смартфоны с разъемом Lightning.
Недавно появились смартфоны, которые поддерживают так называемую беспроводную зарядку — когда гаджет кладется на специальную панель, передающую энергию через корпус. Но пока ее поддерживают единицы устройств, в основном флагманы.
USB-C и Thunderbolt 3 – в чем разница?
Для непосвященного человека и USB-C, и Thunderbolt 3 – это одно и то же, т.к. и там, и там есть двухсторонний разъем, т.е. при подключении кабеля «не ошибешься». Но разница между ними все-таки есть.
♥ ПО ТЕМЕ: Обзор Unclutter для Mac: лучший буфер обмена с хранилищем файлов и заметок.
Под названием Thunderbolt в мире ИТ-технологий значится весьма примечательный аппаратный интерфейс.
Он позволяет подключать к компьютеру периферийные устройства. А отличительной скоростью является высокая скорость передачи данных – до 40 Гб/с в третьей версии интерфейса. Для сравнения, согласно спецификации, USB 3.0 обеспечивает максимальную скорость лишь до 5 Гб/с. Компания Apple стояла у истоков появления этого интерфейса, он и сегодня активно используется в ее технике, как ни у какого другого производителя. При описании фирменных компьютеров мы часто встречаем упоминание Thunderbolt, но что это такое и как работает – мало кто знает.
♥ ПО ТЕМЕ: Какой ресурс аккумулятора MacBook и как узнать количество циклов перезарядки.
История PCIe
Сам интерфейс был разработан еще в 2000-е в активном сотрудничестве компаний Intel и Apple. Изначально технология предназначалась для работы с оптическими кабелями и называлась Light Peak. Но оказалось, что даже обычное недорогое медное соединение может обеспечить заданную скорость.
Более того, медный кабель мог передавать питание – в последнем стандарте до 100 Вт на каждый порт. Технология была представлена Intel в 2009 году – 30 метровый оптический кабель послужил для передачи двух видеопотоков высокого разрешения. А первым коммерческим устройством с этим интерфейсом стал MacBook Pro, анонсированный в начале 2011 года. Постепенно сформировался и рынок периферийных устройств с поддержкой Thunderbolt. В 2013 году была представлена его вторая версия, но в актуальных устройствах Apple используется уже Thunderbolt 3.
Важно знать, что Thunderbolt он построен на основе PCI Express (PCIe) и DisplayPort. Вот почему кабели и аксессуары Thunderbolt 3 несовместимы с «чистыми» портами USB-C (точнее, с большинством из них, подробнее об этом мы расскажем чуть ниже).
PCIe предлагает огромную пропускную способность – большие объемы данных идут сразу по нескольким каналам связи. Именно поэтому Thunderbolt 3 настолько быстр. Но это же означает, что для аксессуаров с Thunderbolt 3 подходит… только порт с Thunderbolt 3.
Почему? Потому, что USB-C не использует в своей работе PCIe. Так что если вы подключаете Thunderbolt 3-аксессуар к порту USB-C, то он просто не будет работать, т.к. в USB-C-порте нет контроллера PCIe!
Другими словами, у Thunderbolt 3 есть дополнительное «железо» по сравнению с более «массовым» и, соответственно, более простым USB-C. Важно знать, что USB-C аксессуары и кабели совместимы с Thunderbolt 3-портами.
Все Thunderbolt 3 – это и порты USB-C. Но вот обратное утверждение неверно: не все порты USB-C являются портами Thunderbolt 3.
Правда, здесь есть одно приятное «но»… Да, использовать большинство Thunderbolt 3-устройств с USB-C портом нельзя. Но зато верно обратное – подключать девайс с USB-C к Thunderbolt 3 можно, т.к. Thunderbolt 3 полностью поддерживает USB-C. Т.е., например, если вы подключите жесткий диск с USB-C к вашему MacBook Pro, все будет работать безукоризненно. Иными словами, для владельцев Mac этот вопрос неактуален – вся периферия с USB-С совместима.
И вот еще что – в начале 2018 года всё стало сложнее (но и приятнее). Дело в том, что Intel представила новый контроллер для Thunderbolt 3 под названием Titan Ridge. У него осталась пропускная способность Thunderbolt 3 (40 Гбит/с), а у совместимых аксессуаров появилась обратная поддержка USB-C. Это означает, что аксессуары с контроллером Titan Ridge Thunderbolt 3 будут работоспособны при подключении к порту USB-C. Да, скорость будет не та – но это лучше, чем ничего. Другое дело, что никто особенно не рекламирует эту функцию, так что перед покупкой того или иного аксессуара придется поизучать матчасть.
♥ ПО ТЕМЕ: Как открыть закрытые вкладки в Safari на Mac (macOS): 4 способа.
Преимущества Thunderbolt 3
Thunderbolt 3 без сомнения можно считать наиболее мощным и универсальным портом из представленных сегодня на рынке. По сравнению с предыдущей версией интерфейса скорость передачи выросла в два раза.
Thunderbolt 3 позволяет очень быстро подключать друг к другу док-станции, мониторы, ноутбуки и другие аксессуары.
Еще одним преимуществом Thunderbolt 3 перед USB-C является возможность последовательного соединения. К такому разъему можно подключить до 6 периферийных устройств (например, мониторов или внешних накопителей), соединяя их друг с другом при помощи кабелей. Все подключенные по принципу daisy chain устройства будут доступны для работы на вашем Mac. У USB-C такой возможности нет.
Высокая пропускная способность позволяет подключить к Mac сразу четыре монитора разрешением 4К или же два с разрешением 6К. Стоит ли говорить, что именно возможности Thunderbolt и позволяют реализовать подобные профессиональные решения. Это несомненно оценят профессионалы, обрабатывающие фото и видео. А на MacBook Pro 16 установлено даже два таких контроллера. И через Thunderbolt 3 можно напрямую подключать мониторы с портом DisplayPort, а для разъемов HDMI/VGA потребуется переходник.
Скорость передачи настолько высока, что копирование 14 часов HD видео займет менее минуты.
Столько же времени понадобится на перенос 10 тысяч музыкальных треков или 25 тысяч фотографий.
Через один компактный разъем можно не только передавать видео и данные, но и заряжать устройства. В современной реализации используется интерфейс USB-C, что очень удобно для пользователей. Энергия может передаваться через него в два направления. То есть может подзаряжаться как подключенное устройство, так и подключенное к нему же. Всего Thunderbolt 3 поддерживает мощность до 100 Вт, что дает возможность подключения через один кабель нескольких мощных устройств и одновременной их подзарядки.
Использование интерфейса USB-C делает Thunderbolt 3 поистине универсальным решением. Теперь с помощью одного кабеля можно подключать к порту практически любое устройство, но для устройств с Thunderbolt 2 понадобится переходник. Теперь намного легче соединять между собой устройства Apple с интерфейсом Thunderbolt 3 и устройства на базе iOS / iPadOS. Порт USB-C отлично подойдет для подключения многочисленных современных аксессуаров и внешних накопителей.
Переходники и адаптеры пока еще понадобятся для подключения к устаревшим интерфейсам, но при этом совместимость между ними сохранилась.
Смотрите также:
Типы компьютерных разъемов и изображения
Типы компьютерных разъемов и изображения- Дом
- Support and DIY Tutorials
- Типы компьютерных разъемов и изображения
DVI, Firewire, USB
PS / 2, USB, последовательный, параллельный
(многие из них используются до сих пор)
Разъемы для монитораДругие разъемы для ПК / Mac
Параллельный / принтер | |
CN36 (розетка) Это разъем, который вы видите на задней панели большинства принтеров. | CN36 (вилка) Это разъем, используемый для большинства кабелей принтера. |
DB25 (розетка) Этот разъем используется для параллельного вывода на принтер на ПК. Он также используется для вывода SCSI, особенно на Mac. | DB25 (вилка) Используется для параллельных принтеров (и других устройств с параллельным портом), а также для SCSI и последовательных портов. Если вы видите мужчину на задней панели компьютера, обычно это ваш последовательный порт COM2. |
HPCN36, вилка Это новый разъем параллельного порта IEEE-1284 «Type-C», который используется на некоторых новых лазерных принтерах. | MINIDIN-8 (розетка) Последовательный Разъем Mac. Принтеры Mac, выходы для принтеров и модемов Mac и т. Д. |
Серийный | |
| Последовательный разъем DB25. На компьютере это будет мужчина, а не женщина, как показано выше. | DB9 последовательные разъемы. На компьютере должен быть штекерный разъем, у мыши или другого последовательного устройства (модем, цифровая камера) — гнездовой. |
Разъемы USB и Firewire | |
| Разъем «i.Link». По сути, это 4-контактный разъем Firewire / i.link / IEEE-1394. | Разъем«Firewire». Это 6-контактный разъем Firewire / IEEE-1394. |
| Разъем USB типа «А». Подключается к компьютеру или USB-концентратору. | USB-разъем типа «B». Подключается к периферийному устройству или к USB-концентратору. |
| Разъем Mini USB, используемый во многих новых цифровых камерах USB. | РазъемMini USB 2.0, используемый во многих новых цифровых камерах USB. |
Разъемы прочие | |
Разъем S-Video, иногда называемый S-VHS или Y / C video. | Разъем RCA (вверху). Стандартный стереоразъем. 3,5-миллиметровый разъем Mini Phone Plug (внизу), используемый на звуковых картах компьютера. |
Разъем SC, волоконно-оптический сетевой разъем. | Коннектор ST, оптоволоконный сетевой коннектор. |
Разъем для оптоволоконной сети MTRJ. | Разъем Toslink. Используется для цифрового звука. |
Там 4 маленьких контакта, он называется DIN4.Больше:
Мужской и Женский разъемы, вы действительно знаете разницу?
Есть вопросы? У нас есть ответы! Электронная почта поддержки
для технической поддержки, технических характеристик продуктов, вопросов и т. Д.
Для разъемов SCSI см. здесь .
Загрузка, пожалуйста подождите.
..
[Get 36+] Типы компьютерных разъемов и изображения
Полная таблица компьютерных разъемов Порты Prr
Окончательная таблица компьютерных разъемов Порты Prr
16 типов компьютерных портов и их функции
Типы компьютерных разъемов и изображения
Типы компьютерных разъемов и изображения
Различные порты и типы разъемов для ПК Рекламные Приводы
Различные типы компьютерных разъемов Ik Studies Series
ПК к телевизору Планшетный компьютер от ноутбука к телевизору Руководство по подключению
Какие существуют типы компьютерных портов Quora
Компьютерные порты Учебное пособие
Крошечный двусторонний USB-разъем типа C, дебютирующий к 2015 году Компьютерное оборудование Usb Электроника
Типы компьютерных кабелей Артикул Технические советы Кабели Ph
Компьютерные порты Тип Наличие Vector Colourbox
Реалистичный набор типов разъемов для USB-кабеля Поиск и загрузка векторных иллюстраций Стоковые Изображения Macrovector
Что такое подключение
Руководство по подключению телевизора к компьютеру Блог Vimeo
17 типов компьютерных разъемов Кабели с изображениями
Диаграмма компьютерного оборудования, показывающая общие Порт Разъемы разъемов и типы кабелей Визуальная справка Сортировка по категориям по пользователю Deviantart Sonic840 5 499px 4 346px Verylargeimages
Полное руководство по каждому типу компьютерных портов и разъемов
Windows 8 Примечания Примеры компьютерного оборудования Системные блоки Типы портов Типы разъемов
Разъемы Изображения Стоковые Фото Векторы Shutterstock
Разъяснение 20 типов видеокабелей Разгадайте загадку кабеля
Как подключиться и т.
д. монитор к компьютеру Новости компьютерных технологий
Какой видеокабель мне нужен Ремонт компьютера в Kalamazoo
Насколько хорошо вы знаете, порты и разъемы Eeweb
Типы разъемов Иконки тонкой линии Скачать бесплатные векторные изображения Графика Векторная графика
Настольный компьютер Типы разъемов
Ultimate Computer Hardware Списки типов Диаграммы Типы Разъемы Порты Разъемы питания Настольный ОЗУ Ноутбук Оперативная память ЦП Primehackers
Визуальное руководство по компьютерным кабелям и разъемам Digital Inspiration
Передняя панель Передняя панель Компьютерный порт Передний USB Передний разъем Ieee 1394 и т. Д.
Типы Компьютерные порты и их функции Turbofuture Technology
Телевизионные входы Аудиоразъемы Кабели и типы разъемов Аудио Электроника Видео соединения
Com Аппаратное обеспечение порта puter Википедия
Типы и описания компьютерных кабелей, которые больше не используются Пожалуйста, посетите Http Support Hardsoft Co Uk
Компьютерные кабели и разъемы
Типы и изображения компьютерных разъемов
Разница между портом и разъемом
USB-разъемы подходят под один размер Все типы и описания компьютерных кабелей Ifi Audio
, которые больше не используются, пожалуйста, посетите Http Support Hardsoft Co UK
Типы кабелей Разъемы для компьютеров и устройств белые Стоковое Фото Alamy
Компьютерные разъемы на задней панели Распиновки Схемы Распиновки Схемы Распиновки Ru
Различные порты ПК и Типы разъемов Рекламные диски
Основные сведения о компьютерах Порты ввода-вывода Учебное пособие
Список различных типов компьютерных кабелей Руководство по названию s Функции и использование
500 Идеи компьютерных кабелей и разъемов Кабели для компьютеров Разъемы Кабель
Значки типов разъемов Stock Vector C Ratch0013 127154302
Компьютерный разъем Стоковое Изображение Параллельное питание 3163793
Аппаратное обеспечение устройств вывода Siyavula
Список наиболее распространенных Компьютерные разъемы
Счета торгового посредника Оптовые цены
Визуальное руководство по компьютерным кабелям и разъемам Digital Inspiration
Чтобы максимально эффективно использовать дисплей Подключите несколько мониторов Сообщество Windows
Разные типы универсальных компьютерных кабельных разъемов Вектор запаса 1459766681
Компьютер Разъем, который он описывает Youtube
Векторный набор USB-разъемов для компьютера Векторный набор Usb Comp Универсальные соединители uter Mini Micro Lightning Type ABC Canstock
211pc249s0033 Типы компьютерных разъемов 24-контактный блок разъема для ЭБУ Купить 24-контактный блок разъема для ЭБУ Типы компьютерных разъемов 24-контактный соединитель Продукт на Alibaba Com
Окончательное руководство по кабелям USB от Startech Com Rs Components
Определение типов разъемов и соответствующих кабелей
Описание 14 типов компьютерных портов и их функций
Типы кабелей Изображение компьютера Фото Бесплатная пробная версия Bigstock
Типы разъемов компьютерного кабеля Купить типы разъемов компьютерного кабеля в Интернете по низким ценам Club Factory
Различные порты для ПК Рекламные диски и типы разъемов
Выбор правильного типа блока питания компьютера Блок питания ПК
Типы компьютерных кабельных соединений Руководство по кабелям компьютера
Китай Разъем типа Hdmi D для компьютерных продуктов Hdmi 1908 Китай Разъем HDMI Разъем Hdmi
Какие типы компьютерных кабелей вам нужно знать
Разъем Vga для аудио-видео Rs 2 5 шт.
SP India Co Id 13452371633
Обещание Реверсивных USB-разъемов типа C
Типы компьютерных кабелей Топ 7 типов компьютерных кабелей
Таблица типов компьютерных кабелей Hsdeca
Типы кабелей для монитора компьютера Как они работают
Разъемы USB в компьютерном поколении и другом подключении Изображение Изображение Подключение к компьютеру 170227439
Как подключить монитор к компьютеру
Обзор типов портов компьютера Функции и сравнение Последние открытые технологии от Seeed Studio
Разное Типы портов материнской платы и их функции объяснены.
Различные типы разъемов проводов для компьютеров. Современная технология ПК. ИТ-сектор.
16 типов компьютерных портов и их функции
Типы компьютерных кабелей и подключений Руководство по кабелям компьютера
Usb типа C Все, что вам нужно знать Pro
1 4 Разъем для печатной платы Типы разъемов питания компьютера Anderson Купить разъем для подключения к печатной плате Конечный разъем для печатной платы Продукт на Alibaba Com
Общие сведения о различных типах USB-кабелей и портов Houk Consulting
Типы компьютерных кабельных разъемов Купить C Типы кабельных разъемов для компьютеров в Интернете по низким ценам Club Factory
Типы кабелей Интернет-презентация
Molex 5557 18r Типы проводов для компьютерных разъемов Типы разъемов для компьютеров в Китае Типы разъемов для компьютеров в Китае Типы разъемов для подключения проводов Сделано в Китае Com
Разъемы для компьютерных кабелей Nsti Dehradun
Магазин Типы компьютерных разъемов Великобритания Типы компьютерных разъемов Бесплатная доставка в Великобританию Dhgate Uk
Реалистичные типы кабельных разъемов Прозрачный набор с изображениями Клипарты, векторы и иллюстрации Изображение 88462812
Китайские типы компьютерных разъемов Китайские типы компьютерных разъемов Производители и поставщики на Alibaba Com
Что такое типы разъемов и их функции Int
Руководство по входам видеокабелей на компьютерных мониторах
Общие вилки и разъемы Helpful
Краткое введение в разъемы и протоколы хранения данных Eteknix
Блоки питания Типы источников питания
Взгляд на компьютерные комплектующие Скачать файл
Как выбрать лучшие адаптеры и разъемы для вашего компьютера от Sf Cable Inc Issuu
Что такое Firewire Аппаратное обеспечение Mac Tech Ease
Кабель Компьютерный разъем Typea Значок USB Скачать на Iconfinder
Компоненты ПК Введение в аппаратное обеспечение персонального компьютера Cisco Press
Распознавание разъединяющих кабельных разъемов Руководство по ремонту Ifixit
USB-IF публикует первые фотографии нового реверсивного разъема Type-C
Увеличить / Новый разъем USB Type-C по сравнению с нынешними вилками A и B.
USB-IF
USB Type-A. USB Type-B. Мини-USB типа A. Мини-USB типа B. Микро-USB типа A. Micro-USB типа B. Этот особый уродливый вариант micro-USB Type-B, который вам нужно использовать для телефонов (и некоторых жестких дисков) с поддержкой USB 3.0.
Это различные типы разъемов, о которых вы должны знать, чтобы использовать ваши нынешние компьютеры, телефоны, планшеты, принтеры с USB-портом, а также любые другие аксессуары, которые могут у вас быть. Форум разработчиков USB (USB-IF) хочет упростить эту проблему, объединившись с новым разъемом Type-C, новой спецификацией, разработанной для замены существующих вилок Type-A и Type-B всех размеров.Хотя мы уже знали, что разъем USB Type-C будет меньше, чем многие существующие разъемы, и что (как и кабели Apple Lightning) он будет обратимым, мы не знали точно, как он будет выглядеть до сегодняшнего дня.
Рендеринг, выпущенный сегодня USB-IF, все еще может быть изменен, но они показывают разъем Type-C, который выглядит примерно так, как вы ожидаете.
В текущих кабелях обычно используются разные штекеры типа A и типа B на обоих концах по необходимости — в большинстве компьютеров используются разъемы стандартного размера типа A, в то время как для телефонов и камер требуются разъемы мини- или микроразмера типа B на другом. конец.Type-C в конечном итоге вытеснит их все, предоставив одинаковый тип разъема как для компьютеров, так и для телефонов.
Текущие протоколы и разъемы USB настолько распространены, что трудно сказать наверняка, сколько времени потребуется USB Type-C и USB 3.1, чтобы их все заменить.
Компьютеры с вилкой Type-A, которой уже почти два десятилетия, будут меняться особенно медленно, а это означает, что даже если телефоны и планшеты быстро адаптируют разъемы USB Type-C, мы все равно будем использовать адаптеры для подключения их к компьютерам и зарядные устройства на некоторое время впереди.
Cloudmersive Image Processing — коннекторы
API-интерфейсы распознавания и обработки изображенийпозволяют использовать машинное обучение для распознавания и обработки изображений, а также выполнять полезные операции модификации изображений.
В этой статье
Этот разъем доступен в следующих продуктах и регионах:
| Сервис | Класс | Регионы |
|---|---|---|
| Логические приложения | Стандартный | Все регионы Logic Apps, кроме следующих: — правительственные регионы Azure — регионы Azure для Китая — Министерство обороны США (DoD) |
| Power Automate | Премиум | Все регионы Power Automate, кроме следующих: — Правительство США (GCC) — Правительство США (GCC High) — Облако Китая под управлением 21Vianet — Министерство обороны США (DoD) |
| Power Apps | Премиум | Все регионы Power Apps, кроме следующих: — Правительство США (GCC) — Правительство США (GCC High) — Облако Китая под управлением 21Vianet — Министерство обороны США (DoD) |
Этот соединитель критически важен для любого приложения обработки изображений для обработки изображений (включая кадрирование, составление, наслоение, фильтрацию и т.
Д.), Распознавания изображений с глубоким обучением, включая людей, лица, объекты и т. Д. В изображениях, а также преобразования изображений файлы между форматами с очень высокой точностью.Cloudmersive Image Processing охватывает широкий спектр распространенных форматов файлов, включая PNG, BMP, JPEG, WEBP, PSD и более 100 других форматов файлов. Высокая степень безопасности и высокая производительность обработки без сохранения состояния обеспечивают высокую производительность и надежную защиту. Вы можете узнать больше на странице API распознавания и обработки изображений.
Чтобы использовать этот соединитель, вам потребуется учетная запись Cloudmersive. Вы можете зарегистрироваться с помощью учетной записи Microsoft или создать учетную запись Cloudmersive. Следуйте инструкциям ниже, чтобы получить свой API-ключ.
Получить ключ и секрет API
- Зарегистрируйте учетную запись Cloudmersive
- Войдите в свою учетную запись Cloudmersive и нажмите API Keys
Здесь вы можете создать и увидеть свои ключи API, перечисленные на странице ключей API.
Просто скопируйте и вставьте этот ключ API в коннектор обработки изображений Cloudmersive.
Теперь вы готовы начать использовать Cloudmersive Image Processing Connector.
Создание соединения
Коннектор поддерживает следующие типы аутентификации:
| По умолчанию | Параметры для создания подключения. | Все регионы | Не передается |
По умолчанию
Применимо: все регионы
Параметры для создания подключения.
Это не разделяемое соединение. Если приложение Power используется совместно с другим пользователем, другому пользователю будет предложено явно создать новое соединение.
Пределы дросселирования
| Имя | Звонки | Период продления |
|---|---|---|
| вызовов API на одно соединение | 100 | 60 секунд |
Действия
Адаптивно отрегулируйте контрастность изображения, чтобы сделать его более привлекательным и легко различимым. | Использует гамму для адаптивной регулировки контрастности, как человеческий глаз видит мир.Результаты значительно улучшают видимость и визуальную привлекательность изображения. |
| Добавление настраиваемой тени к изображению | Добавить настраиваемую тень к изображению |
| Сравните и сопоставьте лица | Найдите лица на входном изображении и сравните их с эталонным изображением, чтобы определить, есть ли совпадения с лицом в эталонном изображении.Эталонное изображение (второй параметр) должно содержать ровно одно лицо. |
| Составьте два изображения вместе | Объединяет два входных изображения вместе; многослойное изображение на базовое изображение. Первое изображение, которое вы вводите, — это базовое изображение. Второе изображение (многослойное изображение) будет наложено поверх этого базового изображения. Поддерживает прозрачность PNG. Чтобы управлять заполнением, вы можете включить прозрачные пиксели на границах ваших многослойных изображений, если это необходимо. |
| Преобразование изображения в черно-белое в оттенках серого | Удаление цвета из изображения путем преобразования в черно-белое изображение в оттенках серого |
| Преобразование входного изображения в формат Bitmap BMP | Преобразует входное изображение в формат PSD. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV. |
| Преобразование входного изображения в формат GIF | Преобразует входное изображение в формат GIF. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV. |
| Преобразование входного изображения в формат JPG, JPEG | Преобразует входное изображение в формат JPEG / JPG. |
| Преобразование входного изображения в формат Photoshop PSD | Преобразует входное изображение в формат PSD. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. |
| Преобразование входного изображения в формат PNG | Преобразует входное изображение в формат PNG. Прозрачность сохраняется. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV. |
| Преобразование входного изображения в формат TIFF | Преобразует входное изображение в формат TIFF. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV. |
| Преобразование входного изображения в формат WebP | Преобразует входное изображение в формат WebP. |
| Обрезать изображение до прямоугольной области | Обрезать изображение до целевой прямоугольной области |
| Кадрирование изображения к лицу с круглым кадрированием | Обрезка изображения до лица (круглая / круглая обрезка). |
| Кадрирование изображения к лицу с квадратным кадрированием | Обрезка изображения до лица (прямоугольная обрезка).Если присутствует более одного лица, выберите первое. |
| Описать изображение на естественном языке | Сгенерировать текстовое описание изображения на английском языке в виде предложения. |
| Устранение пятен для удаления точечного шума с изображения | Удаление точечного шума / удаление пятен на входном изображении |
| Обнаружение и поиск лиц и ориентиров глазами, носом и ртом на изображении | Определите положение всех лиц на изображении, а также глаза, брови, нос и рот каждого из них. |
| Обнаружение и поиск лиц на изображении | Найдите положение всех лиц на изображении |
| Обнаружение и выделение краев изображения | Выполнить операцию обнаружения края на входном изображении |
| Обнаружение и расшивка фотографии документа | Обнаружение и снятие перекоса фотографии документа (например,грамм. снято на мобильный телефон) в идеально квадратное изображение. Отлично подходит для приложений сканирования документов; После расшивки это изображение идеально подходит для преобразования в PDF с помощью Convert API или оптического распознавания символов с помощью OCR API. |
| Обнаружение мелкого текста на фотографии документа | Определите положение и размер мелкого / мелкого текста на фотографии документа. Определите расположение мелкого текста на фотографии — например, слов и других форм текста с высокой плотностью.Может использоваться для сканирования документа или фотографии (например, камеры смартфона) документа, страницы или квитанции. Для целей OCR — см. Наши API-интерфейсы Deep Learning OCR. |
| Обнаружение крупного текста на фотографии | Определите положение и размер большого текста на фотографии. Определите расположение на фотографии крупного текста — например, знаков, заголовков и т. Д., А также других форм крупного текста с низкой плотностью. Не подходит для текста с высокой плотностью (например,грамм. сканирование документов, квитанций и т. д.) для целей OCR — для OCR см. наши API-интерфейсы Deep Learning OCR. |
| Обнаружение объектов, включая типы и местоположения на изображении | Определяет положение, размер и описание объектов на изображении, а также уровень достоверности распознавания. Обнаруживает как людей, так и объекты на изображении. |
| Обнаружение людей, включая места на изображении | Определяет положение и размер людей на изображении, а также уровень достоверности распознавания.Люди на изображении НЕ должны смотреть в камеру; они могут быть обращены в сторону, на ребро и т. д. |
| Определите возраст людей на изображении | Определяет возраст, положение и размер человеческих лиц на изображении, а также уровень достоверности распознавания. Люди на изображении НЕ должны смотреть в камеру; они могут быть обращены в сторону, на ребро и т. д. |
| Определить пол людей на изображении | Определяет пол, положение и размер человеческих лиц на изображении, а также уровень достоверности распознавания.Люди на изображении должны смотреть в камеру. |
| Обнаружение номерных знаков транспортных средств на изображении | Определите положение, размер и содержание номерных знаков транспортных средств на изображении. Номерные знаки должны располагаться под углом 15-20 градусов по оси к камере. |
| Нарисуйте многоугольник на изображении | Нарисуйте один или несколько многоугольников с настраиваемыми визуальными эффектами на изображение |
| Нарисуйте прямоугольник на изображении | Нарисуйте один или несколько прямоугольников с настраиваемыми визуальными элементами на изображении |
| Рисовать текст на изображении | Нарисовать один или несколько фрагментов текста с настраиваемыми визуальными эффектами на изображении |
| Тиснение изображения | Выполнить операцию тиснения на входном изображении |
| Найдите расположение символа на изображении | Определите, содержит ли изображение символ, и если да, то положение этого символа на изображении. |
| Нормализует поворот изображения и удаляет данные поворота EXIF | Автоматически ориентирует входное изображение на основе информации EXIF, а затем удаляет информацию EXIF. EXIF — это дополнительный набор информации, хранящейся в некоторых изображениях, снятых камерами сотовых телефонов, в зависимости от ориентации камеры. Благодаря нормализации поворота и удалению данных EXIF эти изображения становится намного проще обрабатывать. |
| Небезопасно для работы Классификация по содержанию непристойных материалов NSFW | Классифицируйте изображение на небезопасный для работы (NSFW) / порнографический / Racy контент и безопасный контент. |
| Выполните гуассианское размытие на входном изображении | Выполнить размытие по Гауссу на входном изображении |
| Выполните размытие движения на входном изображении | Выполнить размытие движения на входном изображении под определенным углом |
| Постеризуйте изображение, уменьшив отчетливые цвета | Уменьшить уникальное количество цветов в изображении до указанного уровня |
| Убрать прозрачность с изображения | Удаляет любую активную прозрачность изображения.Эффективно визуализирует изображение с тем же разрешением, в том же формате файла на белом фоне, тем самым удаляя прозрачность. |
| Изменить размер изображения | Изменить размер изображения до определенной ширины и определенной высоты |
| Измените размер изображения с сохранением соотношения сторон | Изменить размер изображения до максимальной ширины и максимальной высоты с сохранением исходного соотношения сторон изображения |
| Возвращает доминирующие цвета изображения | Использует расширенную обработку изображения для извлечения пяти верхних доминирующих цветов в изображении, возвращаемых в порядке доминирования, причем сначала доминирующий цвет возвращается.Это основные цвета восприятия, используемые в изображении, воспринимаемом зрителем. |
| Возвращает метаданные изображения, включая EXIF и разрешение. | Возвращает информацию метаданных об изображении, включая тип файла, EXIF (если доступно) и разрешение. |
| Поверните изображение на любое количество градусов | Поворачивает изображение на произвольное количество градусов |
| Вихрь искажает изображение | Swirl Искажает изображение на указанное количество градусов |
| Автоматическое преобразование изображения в художественную картину | Использует машинное обучение для автоматического преобразования изображения в художественную картину.Из-за глубины обработки AI, в зависимости от размера изображения эта операция может занять до 20 секунд. |
Настройте параметры кодирования. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
, DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Если присутствует более одного лица, выберите первое.Адаптивно отрегулируйте контрастность изображения, чтобы сделать изображение более привлекательным и легко различимым
Использует гамму для адаптивной регулировки контрастности, как человеческий глаз видит мир. Результаты значительно улучшают видимость и визуальную привлекательность изображения.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Значение гаммы для регулировки контрастности изображения.Рекомендуемое значение … | гамма | Правда | двойной | Значение гаммы для регулировки контрастности изображения. Рекомендуемое значение … |
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Добавить настраиваемую тень к изображению
Добавить настраиваемую тень к изображению
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Смещение тени по горизонтали (X) | X | Правда | целое число | Смещение тени по горизонтали (X) |
Вертикальное (Y) смещение падающей тени | Я | Правда | целое число | Вертикальное (Y) смещение падающей тени |
Сигма (расстояние размытия) падающей тени | сигма | Правда | целое число | Сигма (расстояние размытия) падающей тени |
Непрозрачность падающей тени; 0 — 0%, 100 — 100% | непрозрачность | Правда | целое число | Непрозрачность падающей тени; 0 — 0%, 100 — 100% |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Сравнить и сопоставить лица
Найдите лица на входном изображении и сравните их с эталонным изображением, чтобы определить, есть ли совпадения с лицом в эталонном изображении. Эталонное изображение (второй параметр) должно содержать ровно одно лицо.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл изображения, с которым будет выполняться операция; это изображение может содержать один или … | inputImage | Правда | файл | Файл изображения, с которым будет выполняться операция; это изображение может содержать один или … |
Изображение одного лица для сравнения и сопоставления. | matchFace | Правда | файл | Изображение одного лица для сравнения и сопоставления. |
Возврат
Результаты сравнения лиц на изображении
Объединить два изображения вместе
Объединяет два входных изображения вместе; многослойное изображение на базовое изображение. Первое изображение, которое вы вводите, — это базовое изображение. Второе изображение (многослойное изображение) будет наложено поверх этого базового изображения.Поддерживает прозрачность PNG. Чтобы управлять заполнением, вы можете включить прозрачные пиксели на границах ваших многослойных изображений, если это необходимо.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Место для компоновки многослойных изображений; возможные значения: «center … » | расположение | Правда | нить | Место для компоновки многослойных изображений; возможные значения: «центр… |
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | БазаИзображение | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Изображение наложить поверх основного изображения. | слоистых изображений | Правда | файл | Изображение наложить поверх основного изображения. |
Возврат
Преобразование изображения в черно-белое в оттенках серого
Удаление цвета из изображения путем преобразования в черно-белое изображение в оттенках серого
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат Bitmap BMP
Преобразует входное изображение в формат PSD. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат GIF
Преобразует входное изображение в формат GIF.Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат JPG, JPEG
Преобразует входное изображение в формат JPEG / JPG.Настройте параметры кодирования. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Установите уровень качества JPEG; самое низкое качество — 1 (максимальное сжатие), … | качество | Правда | целое число | Установите уровень качества JPEG; самое низкое качество — 1 (максимальное сжатие), … |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат Photoshop PSD
Преобразует входное изображение в формат PSD. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат PNG
Преобразует входное изображение в формат PNG.Прозрачность сохраняется. Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат TIFF
Преобразует входное изображение в формат TIFF.Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Преобразование входного изображения в формат WebP
Преобразует входное изображение в формат WebP.Поддерживаемые форматы входных файлов: AAI, ART, ARW, AVS, BPG, BMP, BMP2, BMP3, BRF, CALS, CGM, CIN, CMYK, CMYKA, CR2, CRW, CUR, CUT, DCM, DCR, DCX, DDS, DIB. , DJVU, DNG, DOT, DPX, EMF, EPDF, EPI, EPS, EPS2, EPS3, EPSF, EPSI, EPT, EXR, FAX, FIG, FITS, FPX, GIF, GPLT, СЕРЫЙ, HDR, HEIC, HPGL, HRZ , ICO, ISOBRL, ISBRL6, JBIG, JNG, JP2, JPT, J2C, J2K, JPEG / JPG, JXR, MAT, MONO, MNG, M2V, MRW, MTV, NEF, ORF, OTB, P7, PALM, PAM, PBM , PCD, PCDS, PCL, PCX, PDF, PEF, PES, PFA, PFB, PFM, PGM, PICON, PICT, PIX, PNG, PNG8, PNG00, PNG24, PNG32, PNG48, PNG64, PNM, PPM, PSB, PSD , PTIF, PWB, RAD, RAF, RGB, RGBA, RGF, RLA, RLE, SCT, SFW, SGI, SID, SUN, SVG, TGA, TIFF, TIM, UIL, VIFF, VICAR, VBMP, WDP, WEBP, WPG , X, XBM, XCF, XPM, XWD, X3F, YCbCr, YCbCrA, YUV.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Обрезать изображение до прямоугольной области
Обрезать изображение до целевой прямоугольной области
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Левый край прямоугольной области кадрирования в пикселях (X). | слева | Правда | целое число | Левый край прямоугольной области кадрирования в пикселях (X). |
Верхний край прямоугольной области кадрирования в пикселях (Y). | верх | Правда | целое число | Верхний край прямоугольной области кадрирования в пикселях (Y). |
Ширина прямоугольной области кадрирования в пикселях. | ширина | Правда | целое число | Ширина прямоугольной области кадрирования в пикселях. |
Высота прямоугольной области кадрирования в пикселях. | высота | Правда | целое число | Высота прямоугольной области кадрирования в пикселях. |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Обрезать изображение до лицевой стороны с круглым кадрированием
Обрезка изображения до лица (круглая / круглая обрезка). Если присутствует более одного лица, выберите первое.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Обрезать изображение до лицевой стороны с кадрированием по квадрату
Обрезка изображения до лица (прямоугольная обрезка). Если присутствует более одного лица, выберите первое.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Описать изображение на естественном языке
Сгенерировать текстовое описание изображения на английском языке в виде предложения.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат распознавания изображения
Устранение пятен для удаления точечного шума с изображения
Удаление точечного шума / удаление пятен на входном изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Обнаруживать и находить лица и ориентиры, глаза, нос и рот на изображении
Определите положение всех лиц на изображении, а также глаза, брови, нос и рот каждого из них.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результаты поиска лиц на изображении
Обнаруживать и находить лица на изображении
Найдите положение всех лиц на изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результаты поиска лиц на изображении
Обнаружение и выделение краев изображения
Выполнить операцию обнаружения края на входном изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Радиус в пикселях операции обнаружения края; больший радиус будет… | радиус | Правда | целое число | Радиус в пикселях операции обнаружения края; больший радиус будет … |
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Обнаружение и расшивка фотографии документа
Обнаруживает и откручивает фотографию документа (например, сделанную на мобильный телефон) до идеально квадратного изображения. Отлично подходит для приложений сканирования документов; После расшивки это изображение идеально подходит для преобразования в PDF с помощью Convert API или оптического распознавания символов с помощью OCR API.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Необязательные эффекты постобработки для применения к электронному письму, по умолчанию — Нет … | Эффект постобработки | нить | Необязательные эффекты постобработки для применения к электронному письму, по умолчанию — Нет… |
Возврат
Обнаружение мелкого текста на фотографии документа
Определите положение и размер мелкого / мелкого текста на фотографии документа. Определите расположение мелкого текста на фотографии — например, слов и других форм текста с высокой плотностью. Может использоваться для сканирования документа или фотографии (например, камеры смартфона) документа, страницы или квитанции. Для целей OCR — см. Наши API-интерфейсы Deep Learning OCR.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат операции по обнаружению текста на фотографии
Обнаружение крупного текста на фотографии
Определите положение и размер большого текста на фотографии. Определите расположение на фотографии большого текста — например, знаков, заголовков и т. Д.и другие формы большого текста с низкой плотностью. Не подходит для текста с высокой плотностью (например, сканирование документов, квитанций и т. Д.) Для целей OCR — для OCR см. Наши API-интерфейсы Deep Learning OCR.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Результат операции по обнаружению текста на фотографии
Обнаружение объектов, включая типы и местоположения на изображении
Определяет положение, размер и описание объектов на изображении, а также уровень достоверности распознавания. Обнаруживает как людей, так и объекты на изображении.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат обнаружения объектов на изображении
Обнаружение людей, включая местоположение на изображении
Определяет положение и размер людей на изображении, а также уровень достоверности распознавания.Люди на изображении НЕ должны смотреть в камеру; они могут быть обращены в сторону, на ребро и т. д.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Результат обнаружения объектов на изображении
Определить возраст людей по изображению
Определяет возраст, положение и размер человеческих лиц на изображении, а также уровень достоверности распознавания. Люди на изображении НЕ должны смотреть в камеру; они могут быть обращены в сторону, на ребро и т. д.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат классификации возраста людей на изображении
Определить пол людей на изображении
Определяет пол, положение и размер человеческих лиц на изображении, а также уровень достоверности распознавания.Люди на изображении должны смотреть в камеру.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P… |
Возврат
Результат классификации пола людей на изображении
Обнаружение номерных знаков транспортных средств на изображении
Определите положение, размер и содержание номерных знаков транспортных средств на изображении. Номерные знаки должны располагаться под углом 15-20 градусов по оси к камере.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат обнаружения номерных знаков ТС на изображении
Нарисовать многоугольник на изображении
Нарисуйте один или несколько многоугольников с настраиваемыми визуальными эффектами на изображение
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
BaseImageBytes | BaseImageBytes | байт | Изображение для рисования многоугольников в байтах.Вы также можете использовать BaseImageUrl вместо ввода изображения в виде URL-адреса | |
BaseImageUrl | BaseImageUrl | нить | Изображение для рисования многоугольников в виде полного URL-адреса HTTP или HTTPS | |
BorderColor | BorderColor | нить | Цвет границы для использования — может быть шестнадцатеричным значением (с #) или общим именем цвета HTML.Поддерживаются прозрачные цвета. | |
Ширина границы | Ширина границы | двойной | Ширина границы в пикселях. Передайте 0, чтобы нарисовать многоугольник без границы | |
FillColor | FillColor | нить | Цвет заливки для использования — может быть шестнадцатеричным значением (с #) или общим именем цвета HTML.Поддерживаются прозрачные цвета. Оставьте поле пустым, чтобы не заполнять многоугольник. | |
х | X | двойной | X положение в пикселях этой точки в многоугольнике | |
Y | Я | двойной | Y положение в пикселях этой точки в многоугольнике |
Возврат
Нарисуйте прямоугольник на изображении
Нарисуйте один или несколько прямоугольников с настраиваемыми визуальными элементами на изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
BaseImageBytes | BaseImageBytes | байт | Изображение для рисования прямоугольников в байтах.Вы также можете использовать BaseImageUrl вместо ввода изображения в виде URL-адреса | |
BaseImageUrl | BaseImageUrl | нить | Изображение для рисования прямоугольников в виде полного URL-адреса HTTP или HTTPS | |
BorderColor | BorderColor | нить | Цвет границы для использования — может быть шестнадцатеричным значением (с #) или общим именем цвета HTML.Поддерживаются прозрачные цвета. | |
Ширина границы | Ширина границы | двойной | Ширина границы в пикселях. Передайте 0, чтобы нарисовать прямоугольник без рамки | |
FillColor | FillColor | нить | Цвет заливки для использования — может быть шестнадцатеричным значением (с #) или общим именем цвета HTML.Поддерживаются прозрачные цвета. Оставьте поле пустым, чтобы прямоугольник не заполнялся. | |
Высота | Высота | двойной | Высота прямоугольника в пикселях | |
Ширина | Ширина | двойной | Ширина прямоугольника в пикселях | |
х | X | двойной | Расположение в пикселях левого края прямоугольника | |
Y | Я | двойной | Расположение в пикселях верхнего края прямоугольника |
Возврат
Нарисовать текст на изображении
Нарисовать один или несколько фрагментов текста с настраиваемыми визуальными эффектами на изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
BaseImageBytes | BaseImageBytes | байт | Изображение для рисования текста в байтах.Вы также можете использовать BaseImageUrl вместо ввода изображения в виде URL-адреса | |
BaseImageUrl | BaseImageUrl | нить | Изображение для рисования текста в виде полного URL-адреса HTTP или HTTPS | |
Цвет | Цвет | нить | Используемый цвет — может быть шестнадцатеричным значением (с #) или общим именем цвета HTML | |
FontFamilyName | FontFamilyName | нить | Семейство шрифтов для использования.Оставьте поле пустым, чтобы по умолчанию было выбрано «Arial». | |
Размер шрифта | Размер шрифта | двойной | Размер шрифта для использования. | |
Высота | Высота | двойной | Высота в пикселях текстового поля для рисования текста; текст будет перенесен внутрь этого поля | |
Текст | Текст | нить | Текстовая строка для рисования | |
Ширина | Ширина | двойной | Ширина в пикселях текстового поля для рисования текста; текст будет перенесен внутрь этого поля | |
х | X | двойной | Расположение в пикселях левого края текста | |
Y | Я | двойной | Пиксельное расположение верхнего края текста |
Возврат
Выдавить изображение
Выполнить операцию тиснения на входном изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Радиус операции тиснения в пикселях; будет производить больший радиус… | радиус | Правда | целое число | Радиус операции тиснения в пикселях; больший радиус даст … |
Сигма или отклонение операции тиснения | сигма | Правда | целое число | Сигма или отклонение операции тиснения |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Найдите местоположение символа на изображении
Определите, содержит ли изображение символ, и если да, то положение этого символа на изображении.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл изображения для поиска целевого изображения. | inputImage | Правда | файл | Файл изображения для поиска целевого изображения. |
Изображение для поиска во входном изображении. | target Изображение | Правда | файл | Изображение для поиска во входном изображении. |
Возврат
Результат операции поиска символа на входном изображении
Нормализует поворот изображения и удаляет данные поворота EXIF
Автоматически ориентирует входное изображение на основе информации EXIF, а затем удаляет информацию EXIF.EXIF — это дополнительный набор информации, хранящейся в некоторых изображениях, снятых камерами сотовых телефонов, в зависимости от ориентации камеры. Благодаря нормализации поворота и удалению данных EXIF эти изображения становится намного проще обрабатывать.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Небезопасно для работы Классификация NSFW по содержанию непристойности
Классифицируйте изображение на небезопасный для работы (NSFW) / порнографический / Racy контент и безопасный контент.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P… | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Результат классификации NSFW
Выполнить размытие по гуассиану на входном изображении
Выполнить размытие по Гауссу на входном изображении
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Радиус операции размытия в пикселях; больший радиус даст… | радиус | Правда | целое число | Радиус операции размытия в пикселях; больший радиус даст … |
Сигма или дисперсия операции размытия по Гауссу | сигма | Правда | целое число | Сигма или дисперсия операции размытия по Гауссу |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Выполнить размытие движения на входном изображении
Выполнить размытие движения на входном изображении под определенным углом
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Радиус операции размытия в пикселях; больший радиус даст… | радиус | Правда | целое число | Радиус операции размытия в пикселях; больший радиус даст … |
Сигма или дисперсия операции размытия движения | сигма | Правда | целое число | Сигма или дисперсия операции размытия движения |
Угол размытия изображения в градусах | угол | Правда | целое число | Угол размытия изображения в градусах |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Постеризация изображения путем уменьшения отчетливых цветов
Уменьшить уникальное количество цветов в изображении до указанного уровня
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Количество уникальных цветов, сохраняемых в выходном изображении | уровней | Правда | целое число | Количество уникальных цветов, сохраняемых в выходном изображении |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Убрать прозрачность с изображения
Удаляет любую активную прозрачность изображения. Эффективно визуализирует изображение с тем же разрешением, в том же формате файла на белом фоне, тем самым удаляя прозрачность.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Изменить размер изображения
Изменить размер изображения до определенной ширины и определенной высоты
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Ширина выходного изображения — конечное изображение будет именно этой шириной | ширина | Правда | целое число | Ширина выходного изображения — конечное изображение будет именно этой шириной |
Высота выходного изображения — конечное изображение будет именно этой высоты | высота | Правда | целое число | Высота выходного изображения — конечное изображение будет именно этой высоты |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Изменить размер изображения с сохранением соотношения сторон
Изменить размер изображения до максимальной ширины и максимальной высоты с сохранением исходного соотношения сторон изображения
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Максимальная ширина выходного изображения — конечное изображение будет размером с po… | макс.ширина | Правда | целое число | Максимальная ширина выходного изображения — конечное изображение будет размером до po … |
Максимальная высота выходного изображения — конечное изображение будет размером p … | max Высота | Правда | целое число | Максимальная высота выходного изображения — конечное изображение будет размером до p… |
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Возвращает доминирующие цвета изображения
Использует расширенную обработку изображения для извлечения пяти верхних доминирующих цветов в изображении, возвращаемых в порядке доминирования, причем сначала доминирующий цвет возвращается.Это основные цвета восприятия, используемые в изображении, воспринимаемом зрителем.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … |
Возврат
Результат выполнения операции получения доминирующего цвета
Возвращает метаданные изображения, включая EXIF и разрешение
Возвращает информацию метаданных об изображении, включая тип файла, EXIF (если доступно) и разрешение.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Метаданные из изображения
Повернуть изображение на любое количество градусов
Поворачивает изображение на произвольное количество градусов
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
градусов для поворота изображения; значения варьируются от 0.От 0 до 360,0. | градусов | Правда | двойной | градусов для поворота изображения; значения варьируются от 0,0 до 360,0. |
Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P… |
Возврат
Завихрение искажает изображение
Swirl Искажает изображение на указанное количество градусов
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Градусы завихрения | градусов | Правда | целое число | Градусы завихрения |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Автоматическое преобразование изображения в художественную картину
Использует машинное обучение для автоматического преобразования изображения в художественную картину. Из-за глубины обработки AI, в зависимости от размера изображения эта операция может занять до 20 секунд.
Параметры
| Имя | Ключ | Требуется | Тип | Описание |
|---|---|---|---|---|
Стиль картины, которую нужно применить. Для начала попробуем «удние» картины … | стиль | Правда | нить | Стиль картины, которую нужно применить. Для начала попробуем «удние» картины … |
Файл образа, с которым будет выполняться операция.Распространенные форматы файлов, такие как P … | файл изображения | Правда | файл | Файл образа, с которым будет выполняться операция. Распространенные форматы файлов, такие как P … |
Возврат
Определения
Результат определения возраста
Результат классификации возраста людей на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
человекОпознано | человекОпознано | целое число | Количество идентифицированных на снимке людей с возрастом |
человек в возрасте | человек в возрасте | массив PersonWithAge | Люди на изображении с указанием возраста |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
ColorResult
Индивидуальный цвет
| Имя | Путь | Тип | Описание |
|---|---|---|---|
B | B | целое число | Значение пикселя синего (B) канала для этого цвета |
G | G | целое число | Значение пикселя зеленого (G) канала этого цвета |
R | R | целое число | Значение пикселя красного (R) канала этого цвета |
Обнаружен лицензионный номер
Номерной знак найден на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Высота | Высота | целое число | Высота расположения номера в пикселях |
LicensePlateRecognitionConfidenceLevel | LicensePlateRecognitionConfidenceLevel | двойной | Оценка уверенности по шкале 0.0 — 1.0 точности обнаруженного номерного знака, чем выше балл, тем лучше; значения около 0,75 являются высокой степенью достоверности |
LicensePlateText_BestMatch | LicensePlateText_BestMatch | нить | Текст с автомобильного номера, высшая степень достоверности |
LicensePlateText_RunnerUp | LicensePlateText_RunnerUp | нить | Альтернативный текст с автомобильного номера на основе второго результата по достоверности |
Расположение X | Расположение X | целое число | X расположение левого края номерного знака, начиная с левого края фотографии (X = 0) |
РасположениеY | РасположениеY | целое число | Y расположение верхнего края номерного знака, начиная с верхнего края фотографии (Y = 0) |
Ширина | Ширина | целое число | Ширина расположения номера в пикселях |
Обнаруженный объект
Отдельный экземпляр объекта и связанные детали, обнаруженные на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Высота | Высота | целое число | Высота объекта в пикселях |
ObjectClassName | ObjectClassName | нить | Класс объекта.Примеры значений: «человек», «автомобиль», «обеденный стол» и т. Д. |
Оценка | Оценка | двойной | Оценка достоверности обнаруженного объекта; возможные значения от 0,0 до 1,0; значения ближе к 1.0 являются более высокой достоверностью |
Ширина | Ширина | целое число | Ширина объекта в пикселях |
х | X | целое число | X расположение в пикселях левой стороны объекта, правая сторона — X + ширина |
Y | Я | целое число | Расположение по оси Y в пикселях верхней стороны объекта, при этом нижняя сторона равна Y + высота |
DominantColorResult
Результат выполнения операции получения доминирующего цвета
| Имя | Путь | Тип | Описание |
|---|---|---|---|
DominantColors | DominantColors | массив ColorResult | Доминирующие цвета в изображении, в том порядке, где наиболее доминирующий цвет находится в первой позиции индекса (0), второй наиболее доминирующий цвет находится в позиции индекса 1 и т. Д. |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
Лицо
Расположение одного лица на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
снизу | снизу | целое число | Координата Y нижней стороны грани |
левый X | слева X | целое число | Координата X левой стороны грани |
Правый X | Правый X | целое число | Координата X правой стороны грани |
TopY | TopY | целое число | Координата Y верхней стороны грани |
FaceCompareResponse
Результаты сравнения лиц на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
ErrorDetails | Сведения об ошибке | нить | Подробная информация обо всех произошедших ошибках |
FaceCount | FaceCount | целое число | Количество лиц, найденных на изображении |
Лица | Лица | массив FaceMatch | Массив лиц во входном изображении |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
FaceLocateResponse
Результаты поиска лиц на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
ErrorDetails | Сведения об ошибке | нить | Подробная информация обо всех произошедших ошибках |
FaceCount | FaceCount | целое число | Количество лиц, найденных на изображении |
Лица | Лица | массив Face | Массив лиц на изображении |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
FaceLocateWithLandmarksОтвет
Результаты поиска лиц на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
ErrorDetails | Сведения об ошибке | нить | Подробная информация обо всех произошедших ошибках |
FaceCount | FaceCount | целое число | Количество лиц, найденных на изображении |
Лица | Лица | массив FaceWithLandmarks | Массив лиц на изображении |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
FaceMatch
Расположение одного лица на изображении вместе с результатами сопоставления
| Имя | Путь | Тип | Описание |
|---|---|---|---|
снизу | снизу | целое число | Координата Y нижней стороны грани |
HighConfidenceMatch | HighConfidenceMatch | логический | Истинно, если есть совпадение с высокой степенью достоверности, иначе ложно |
слева X | слева X | целое число | Координата X левой стороны грани |
MatchScore | MatchScore | двойной | Счет матча от 0.От 0 до 1,0 с более высокими баллами, указывающими на большее соответствие; оценка выше 0,7 указывает на совпадение |
Правый X | Правый X | целое число | Координата X правой стороны грани |
TopY | TopY | целое число | Координата Y верхней стороны грани |
FacePoint
Расположение точки в забое
| Имя | Путь | Тип | Описание |
|---|---|---|---|
х | X | целое число | Расположение по оси X, где 0 — крайний левый пиксель |
Y | Я | целое число | Расположение по оси Y, где 0 — самый верхний пиксель |
FaceWithLandmarks
Расположение одного лица на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
низ и стороны лица | Нижняя и боковые стороны лицевой стороны | массив FacePoint | Точечные расположения нижней и боковых сторон лица (щеки и подбородок) |
снизу | снизу | целое число | Координата Y нижней стороны грани |
Левый глаз | левый глаз | массив FacePoint | Расположение точек левого глаза (глаз, ближайший к левой части изображения) |
Левая бровь | Левая бровь | массив FacePoint | Расположение точек левой брови (самая близкая к левой части изображения бровь) |
слева X | слева X | целое число | Координата X левой стороны грани |
LipsInnerOutline | LipsInnerOutline | массив FacePoint | Точечное расположение внутреннего контура губ |
Губы Внешний контур | LipsOuterOutline | массив FacePoint | Точечное расположение внешнего контура губ |
Носовое дно | Носовая часть | массив FacePoint | Точки расположения дна (ноздрей) носа |
Носовой мост | Носовой мост | массив FacePoint | Точки переносицы (вертикальная часть носа) |
Правый глаз | Правый глаз | массив FacePoint | Расположение точек правого глаза (глаз, ближайший к правой стороне изображения) |
Бровь правая | Бровь правая | массив FacePoint | Точечное расположение правой брови (самая близкая к правой части изображения бровь) |
Правый X | Правый X | целое число | Координата X правой стороны грани |
TopY | TopY | целое число | Координата Y верхней стороны грани |
FindSymbolResult
Результат операции поиска символа на входном изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Высота | Высота | целое число | Высота найденного местоположения в пикселях |
MatchScore | MatchScore | двойной | Оценка от 0.0 и 1.0, которые измеряют, насколько точно соответствует символ; оценка выше 0,2 — хорошо |
Успешно | Успешно | логический | Истинно в случае успеха, ложно в противном случае |
Ширина | Ширина | целое число | Ширина найденного местоположения в пикселях |
XL влево | XL влево | целое число | X расположение левого края найденного местоположения в пикселях |
YTop | YTop | целое число | Y расположение верхнего края найденного местоположения в пикселях |
FineTextDetectionResult
Результат операции по обнаружению текста на фотографии
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
Текстовые элементы | Текстовые элементы | массив FineTextItem | Текстовые элементы, найденные во входном изображении |
TextItemsCount | TextItemsCount | целое число | Количество текстовых элементов, найденных во входном изображении |
FineTextItem
Отдельный экземпляр текста на изображении; один кусок текста
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Уголок | Угол | двойной | Угол поворота текста в радианах |
Нижний Левый X | Нижний Левый X | целое число | Координата X нижнего / левого расположения текста; 0 представляет левый край входного изображения |
Нижний Левый | Нижний Левый | целое число | Координата Y нижнего / левого расположения текста; 0 представляет верхний край входного изображения |
BottomRightX | BottomRightX | целое число | Координата X нижнего / правого положения текста; 0 представляет левый край входного изображения |
BottomRightY | BottomRightY | целое число | Координата Y нижнего / правого положения текста; 0 представляет верхний край входного изображения |
Высота | Высота | целое число | Высота текста в пикселях |
TopLeftX | TopLeftX | целое число | Координата X верхнего / левого расположения текста; 0 представляет левый край входного изображения |
TopLeftY | TopLeftY | целое число | Координата Y верхнего / левого расположения текста; 0 представляет верхний край входного изображения |
TopRightX | TopRightX | целое число | Координата X верхнего / правого положения текста; 0 представляет левый край входного изображения |
TopRightY | TopRightY | целое число | Координата Y верхнего / правого положения текста; 0 представляет верхний край входного изображения |
Ширина | Ширина | целое число | Ширина текста в пикселях |
Результат обнаружения пола
Результат классификации пола людей на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
человекОпознано | человекОпознано | целое число | Количество людей, идентифицированных на изображении с полом |
PersonWithGender | PersonWithGender | массив PersonWithGender | Люди на изображении с указанием пола |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
Изображение Описание Ответ
Результат распознавания изображения
| Имя | Путь | Тип | Описание |
|---|---|---|---|
BestOutcome | BestOutcome | Признание | Конкретный результат признания |
Высокая уверенность | Высокая уверенность | логический | Является ли признание лучшего результата результатом с высокой степенью уверенности? |
RunnerUpOutcome | RunnerUpOutcome | Признание | Конкретный результат признания |
Успешно | Успешно | логический | Изображение было обработано успешно? |
Метаданные изображения
Метаданные из изображения
| Имя | Путь | Тип | Описание |
|---|---|---|---|
BitDepth | BitDepth | целое число | Бит на пиксель |
ColorSpace | ColorSpace | нить | Цветовое пространство изображения |
ExifProfileName | ExifProfileName | нить | Имя используемого профиля EXIF |
ExifValues | ExifValues | массив ImageMetadataExifValue | Теги EXIF и значения, встроенные в изображение |
FileFormat | FileFormat | нить | Формат файла изображения |
Высота | Высота | целое число | Высота изображения в пикселях |
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
Ширина | Ширина | целое число | Ширина изображения в пикселях |
ImageMetadataExifValue
Тег EXIF и значение
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Тип данных | Тип данных | нить | Тип даты значения EXIF |
DataValue | DataValue | нить | Значение, отформатированное как строка значения EXIF |
Тег | Тег | нить | Имя тега для значения EXIF |
NsfwResult
Результат классификации NSFW
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Классификация Результат | Классификация Результат | нить | Результат классификации по четырем категориям: SafeContent_HighProbability, UnsafeContent_HighProbability, RacyContent, SafeContent_ModerateProbability |
Оценка | Оценка | двойной | Оценка от 0.0 и 1.0. Баллы 0,0–0,2 представляют собой безопасный контент с высокой вероятностью, а баллы 0,8–1,0 — небезопасный контент с высокой вероятностью. Содержание от 0,2 до 0,8 имеет возрастающую красочность. |
Успешно | Успешно | логический | Истина, если классификация успешно выполнена, иначе ложь |
ObjectDetectionResult
Результат обнаружения объектов на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
ObjectCount | ObjectCount | целое число | Количество обнаруженных объектов на сцене |
Объектов | Объектов | массив DetectedObject | Массив обнаруженных в сцене объектов |
Успешно | Успешно | логический | Изображение было обработано успешно? |
Человек в возрасте
Лицо, идентифицированное в операции классификации возраста изображения
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Возраст | Возраст | двойной | |
Возрастной класс | Возрастной класс | нить | Результат классификации по возрастному диапазону человека в годах; возможные значения: «0-2», «4-6», «8-13», «15-20», «25-32», «38-43», «48-53», «60+» |
Возраст Классификация Доверие | Возраст Классификация Доверие | двойной | Уровень достоверности возрастной классификации; возможные значения от 0.0 и 1.0; чем выше, тем лучше, при этом значения> 0,50 являются результатами с высокой степенью достоверности |
Расположение лица | Расположение лица | Лицо | Расположение одного лица на изображении |
PersonWithGender
Лицо, идентифицированное в результате операции классификации пола изображения
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Расположение лица | Расположение лица | Лицо | Расположение одного лица на изображении |
Половой класс | GenderClass | нить | Пол указанного лица; возможные значения: «Мужской», «Женский» и «Неизвестный». |
Пол Классификация Доверие | Пол Классификация Доверие | двойной | Уровень достоверности гендерной классификации; возможные значения от 0.0 и 1.0; чем выше, тем лучше, при этом значения> 0,50 являются результатами с высокой степенью достоверности |
Признание Результат
Конкретный результат признания
| Имя | Путь | Тип | Описание |
|---|---|---|---|
ConfidenceScore | ConfidenceScore | двойной | Баллы ближе к 1 лучше, чем баллы ближе к 0 |
Описание | Описание | нить | Описание изображения на английском языке |
TextDetectionResult
Результат операции по обнаружению текста на фотографии
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Успешно | Успешно | логический | Истина, если операция прошла успешно, иначе ложь |
Текстовые элементы | Текстовые элементы | массив TextItem | Текстовые элементы, найденные во входном изображении |
TextItemsCount | TextItemsCount | целое число | Количество текстовых элементов, найденных во входном изображении |
Текстовый элемент
Отдельный экземпляр текста на изображении; один кусок текста
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Высота | Высота | целое число | Высота текстового элемента в пикселях |
слева X | слева X | целое число | Левая координата X положения текста; 0 представляет левый край входного изображения |
TopY | TopY | целое число | Верхняя координата Y расположения текста; 0 представляет верхний край входного изображения |
Ширина | Ширина | целое число | Ширина текстового элемента в пикселях |
VehicleLicensePlateDetectionResult
Результат обнаружения номерных знаков ТС на изображении
| Имя | Путь | Тип | Описание |
|---|---|---|---|
Обнаружена лицензияPlateCount | Обнаружена лицензияPlateCount | целое число | Количество номеров, обнаруженных на снимке |
Обнаружены лицензионные планшеты | Обнаружены лицензионные пластины | массив DetectedLicensePlate | Номера найдены на изображении |
Успешно | Успешно | логический | Изображение было обработано успешно? |
двоичный
Это основной тип данных «двоичный».
байт
Это основной тип данных «байт».
Изображения разъемов
См. Ниже популярные разъемы, подходящие для различных сценариев. Обратитесь к специалисту RFWEL по беспроводной инфраструктуре, чтобы решить, какой разъем лучше всего подходит для вашего конкретного приложения.
N | FME | TNC | RP-TNC | SMA | РП-СМА | F | Мини-УВЧ | PL-259 | УВЧ | BNC | RP-BNC | U.FL | 7/16 | 4.3-10
MCC | MC-Card | MCX | MMCX | SMB |
(Щелкните изображение ниже, чтобы найти адаптеры для других типов разъемов)
| Изображения разъема коаксиального кабеля |
| Разъемы N | |
| N-папа (штекер) | N-розетка (домкрат) |
| Разъемы FME | |
| FME-папа (штекер) | FME-розетка (домкрат) |
| Разъемы TNC | |
| TNC-папа (штекер) | TNC-розетка (гнездо) |
| Соединители RP-TNC | |
| RP-TNC-папа (штекер) | RP-TNC-розетка (гнездо) |
| Разъемы SMA | |
| SMA-штекер (штекер) | SMA-розетка (гнездо) |
| Разъемы RP-SMA | |
| RPSMA-папа (штекер) | RPSMA-розетка (домкрат) |
| Разъемы F | |
| Разъем F — папа (штекер) | Разъем F — розетка (домкрат) |
| MINI UHF Connectors | |
| Mini UHF-папа (вилка) | Mini UHF-розетка (гнездо) |
| Разъемы PL-259 | |
| PL-259-вилка (штекер) | PL-259-розетка (домкрат) |
| Соединители УВЧ | |
| UHF-папа (вилка) | UHF-розетка (домкрат) |
| Разъемы BNC | |
| BNC-папа (штекер) | BNC-розетка (разъем) |
| Разъемы RP-BNC | |
| RP-BNC-папа (штекер) | RP-BNC-розетка (гнездо) |
| U.Разъемы FL | |
| Разъем U.FL (на печатной плате) | Пигтейл U.FL |
| Разъемы 7/16 DIN | |
| 7/16 DIN Male (штекер) | Гнездо 7/16 DIN (гнездо) |
| 4.3-10 Разъемы | |
| 4,3-10 штекер (штекер) | 4.3-10 Женский (Джек) |
| Разъемы MCC | |
| MCC Мужской | MCC Женский |
| Разъемы MC-Card | |
| MC-Card Male | MC-Card Женский |
| Разъемы MCX | |
| MCX Мужской | MCX Женский |
| Разъемы MMXC | |
| MMCX Мужской | MMCX, розетка |
| Разъемы SMB | |
| SMB Male | SMB Женский |
Штык-нож ASA и 2-штырьковый ASA используются почти исключительно в камерах американского производства.2 поста в первую очередь для затворов прессов и студийных камер, иногда его называют разъемом затвора Wollensak. Небольшой шнур адаптера соединяет розетку скоростного фонаря камеры Polaroid Land с вилкой типа 5, 6 или 7, и не будет использоваться с лампами-вспышками. Многие новые камеры имеют контакты для вспышки, встроенные в зажим для башмака для принадлежностей; нельзя использовать специальные пистолеты на камеру. №№ 15, 16 позволяют использовать стандартный пистолет, при желании, вне камеры. Пушки Болси и Аргус подключите прямо к камере.№№ 19-22 выполняют те же функции, что и №№ 15, 16. Обратите внимание на большое разнообразие конструкций; выберите тот, который больше всего соответствует вашим потребностям. Внутренний диаметр нового европейского фитинга меньше, чем у старого образца; они не взаимозаменяемы. Прямые фитинги, такие как 9, могут выступать за соединительный шнур на пути видоискателя или дальномера; Прямоугольные стили уносят провод вниз и в сторону. №№ 12, 13, 14, подходят соленоиды, используемые для поставьте внешнюю синхронизацию. Штекерыблочного типа быстро заменяют отдельные телефонные наконечники, такие как 21 и 23. Номера 25-29 подключаются. к батарейным отсекам различных вспышек. Наиболее популярны бытовые вилки и 2-контактные типы; оба обеспечивают безопасность контакт. Прямоугольные вилки обычно обеспечивают более аккуратное соединение, чем прямые; большинство производителей измените этот дизайн или сделайте и то, и другое. |
|
Разъемы для печатных плат: Руководство для любителей | ОРЕЛ
Добро пожаловать, любители, в дикую саванну разъемов для печатных плат! У нас есть USB, RCA, цилиндрические разъемы и многое другое, которые бродят в дикой природе, предлагая способы передачи энергии, ввода данных в качестве ввода и отправки нового вывода.Хотя вы, возможно, видели, как многие из этих разъемов бродят в дикой природе в вашей собственной электронике, знаете ли вы их по имени и для чего они нужны? К концу этого сообщения в блоге вы это сделаете, но подождите, Крики, посмотрите, вот она! Наконец-то мы заметили загадочный разъем USB-C, какая красота. Посмотрим, что еще мы можем узнать сегодня в дикой природе!
The Lingo Down Under
Если вы планируете выслеживать коннекторы в дикой природе, тогда вам нужно знать, как разговаривать и действовать как единое целое, чтобы вы могли слиться с миром! Во-первых, каждый разъем бывает двух полов: штекер или гнездо .Эти штекерные и розеточные разъемы имеют так называемые определенных циклов сопряжения , что означает, что их можно подключать и отключать только определенное количество раз, пока они не сломаются! Например, USB-коннекторы рассчитаны на то, чтобы их можно было соединять тысячи раз, тогда как что-то вроде коннектора питания Molex может соединяться только несколько раз, прежде чем перестанет работать.
USB-штекер (слева) и розетка (справа) в дикой природе, готовые к подключению. (Источник изображения)
Как соединяются эти штекеры и розетки? Через процесс под названием contact. На каждом разъеме есть набор металлических деталей, которые сжимаются вместе и образуют соединение. Конечно, разъемы не могут просто соприкасаться с какими-либо разъемами. Каждый из них имеет свою уникальную полярность , что означает, что он может быть подключен только в одной ориентации с определенным типом разъема. Вы также можете услышать, что это называется разъемом с ключом .
Превосходный пример полярности показан на изображении ниже. Вы заметите, что у этого разъема XLR есть выемка, которая позволяет ориентировать его только в одном направлении.Вы найдете эту выемку или другую подобную маркировку почти на каждом разъеме в дикой природе.
Видите выемку наверху этого XLR-кабеля с гнездом? Он принимает соединение только в одной ориентации. (Источник изображения)
Вы не можете просто подойти к любому разъему в дикой природе и поймать его. У каждого разъема есть собственный способ защиты, который называется для снятия натяжения . Это помогает защитить все чувствительные металлические контактные детали внутри от поломки при ударах руками человека и других механических вибрациях.
Теперь предположим, что вам удалось захватить и уничтожить один из тех опасных соединителей в дикой природе. Что теперь? Вам захочется вернуться домой со своим призом и прикрепить его к своей стене с трофеями! В электронике крепление относится к способу присоединения разъема к панели или печатной плате, который может быть прикреплен через поверхностный монтаж (SMT) или через сквозное отверстие. Монтаж также определяет угол наклона разъема относительно крепления, которое может быть прямым или прямым.
РазъемыRoaming the Wild
Повсюду в природе можно встретить разъемы, которые используются для соединения частей схем на печатных платах и других устройствах.Каждый разъем имеет свой собственный набор уникальных характеристик, включая различные физические размеры, формы, устойчивость к вибрации и многое другое. Но это не все; вы также можете сгруппировать соединители в несколько отдельных семейств, что позволит легко отслеживать их в голове. К ним относятся:
- Клеммные колодки. Это семейство разъемов появилось, когда инженерам понадобился простой способ соединения электрических проводов без физического соединения механических частей.Вы обнаружите, что клеммные колодки используются на некоторых печатных платах, где часть клеммной колодки прикреплена к плате, а другая часть, содержащая провода, может быть удалена по желанию для упрощения процесса замены.
- Постов. Это семейство разъемов похоже на клеммные колодки, поскольку позволяет подключать провода к цепи без необходимости соединения механических частей. Вы обнаружите, что они используются в электронном испытательном оборудовании и аудиоустройствах, и они удерживают провода, прикрепленные с помощью винтов и зажимов, которые прикрепляются к металлической стойке.
- Вилки и розетки. Наконец, это семейство разъемов является наиболее популярным типом, и именно на нем мы в основном сосредоточимся сегодня. Эти разъемы состоят из вилки и розетки и включают в себя несколько наборов контактов, которые можно вставить в розетку для передачи данных, питания, дисплеев и т. Д.
Понимание того, к какому семейству принадлежит соединитель, поможет вам легко понять общие характеристики, которые являются общей основой этого семейства.Например, USB является частью семейства вилок и розеток, у которых есть мужская и женская части. И хотя существует множество разновидностей USB, они по-прежнему разделяют их семейную основу и просто выглядят и действуют немного по-другому!
USB-коннекторы
USB-разъемыбродят по диким равнинам в множестве различных приложений, включая подключение мыши и клавиатуры к компьютеру, зарядку смартфона и даже использование в качестве порта дисплея в их последней эволюции.
Как и многие другие типы разъемов, USB имеет особую поляризацию, за исключением нового и загадочного USB-C (подробнее об этом позже!). Они также имеют как минимум 4 контакта, один для питания, один для заземления и оставшиеся два, которые могут передавать и принимать данные.
Вы также заметите, что разъемы USB имеют металлический экран, который помогает защитить данные, что очень удобно, когда вокруг много шумной электроники. Некоторые из типов USB, которые вы встретите в дикой природе, включают:
Все варианты USB, наконец, вместе! Типы от A до C (источник изображения)
- USB-A. В наши дни вы найдете женскую версию почти на каждом компьютере, и для ее подключения требуется штекер USB-A. Что касается мужчин, вы можете найти их в картах памяти, клавиатурах, мышах и многом другом.
- USB-B. Этот вариант семейства USB немного сложнее и громоздче, чем его аналог USB-A, и используется в приложениях, где размер не является проблемой. Но с их большим размером также повышается надежность и долговечность.
- USB-Micro. Этот тип USB является одним из новейших продуктов в семействе USB и заменил USB-Mini для использования в электронных книгах, смартфонах, внешних жестких дисках, цифровых камерах и т. Д.Как и другие варианты USB, вы обнаружите, что вилка USB-Micro подключается к гнезду USB-Micro.
- USB-C. Последняя разработка в семействе USB, USB-C имеет несколько улучшенных преимуществ, включая возможность одновременной передачи данных, видео и питания. Это как хамелеон! Кроме того, UCB-C — единственный тип USB, который не имеет полярности и может быть подключен в любой ориентации.
Разъемы RCA
Тип разъема RCA постепенно входит в список исчезающих видов, все чаще заменяемый HDMI.Но поскольку разъемы RCA существуют с 1940-х годов, их широкое и долгое использование сделало их предпочтительным выбором для систем домашнего кинотеатра, и никто не говорит, когда или даже исчезнут ли они когда-нибудь. Разъемы RCA могут обрабатывать один из четырех типов сигналов — компонентное видео, композитное видео, стереозвук и аудио S / PDIF.
Знакомо? Кабели RCA существуют уже более 50 лет и до сих пор широко используются в системах домашних кинотеатров. (Источник изображения)
Аудиоразъемы
Если вы не являетесь пользователем iPhone 7, то, скорее всего, вы уже с первого взгляда знаете, как выглядит аудиоразъем! Как и USB, аудиоразъемы различаются по размеру, который также определяет, в каких приложениях они используются. К этим типам относятся:
- ¼ ”(6.35 мм) , который очень популярен среди производителей музыки и аудио для использования в электрогитарах и усилителях.
- ⅛ ”(3,5 мм) , который лучше подходит для использования в наушниках, подключаемых к смартфонам, MP3-плеерам и ноутбукам.
- Аудиоразъем 2,5 мм позволяет подключить наушники и микрофон к одному разъему, что стало возможным с помощью наконечника-кольца-кольца-втулки (TRRS).
Разъемы питания
Разъемы питания— это неуклюжие гиганты дикого мира электрических разъемов, несущие огромную ответственность за обеспечение питания всех наших устройств! В дикой природе вы найдете несколько типов разъемов питания, в том числе цилиндрические разъемы, разъемы Molex, разъемы IEC, разъемы с штыревыми разъемами и разъемы JST.
Бочковые соединители
Вы найдете цилиндрические соединители, которые используются в более недорогой электронике, и вы можете легко обнаружить их, ища одну из тех громоздких переходных коробок преобразователя переменного / постоянного тока. Самое замечательное в этих разъемах — их способность адаптироваться к различным номинальным мощностям и напряжениям, что делает их предпочтительными разъемами питания во всем мире! Приобретая цилиндрический соединитель, будучи любителем электроники, вы должны обратить внимание на три вещи:
- Рукав. Это внешнее пластиковое или резиновое покрытие, оно будет иметь размеры 5,5 мм или 3,55 мм.
- Пин. Это фактический металлический контакт разъема, размер которого зависит от размера втулки. Например, втулка 5,55 мм будет иметь штифт 2,5 или 2,1 мм.
- Полярность. Наконец, эти цилиндрические соединители также будут иметь полярность, определяемую штифтом и втулкой. Гильза обеспечивает ваше 0 В, а наконечник обеспечивает положительное напряжение относительно гильзы.Обязательно проверьте техническое описание устройства, чтобы определить, какое напряжение и полярность требуется вашему устройству.
Вот как выглядит цилиндрический разъем питания постоянного тока до того, как он будет припаян к печатной плате. (Источник изображения)
Соединители Molex
В отличие от своих тонких соседей, разъемы Molex имеют немного большую форму, и вы обнаружите, что они обычно используются для питания жестких дисков, оптических приводов и других внутренних устройств в компьютере. Самое замечательное в разъемах Molex — это их способность пропускать тонны тока, до 11 ампер на контакт!
Однако, в отличие от других разъемов типа «папа» и «мама», семейство Molex немного запутано в ориентации «папа / мама».Вы найдете гнездовой разъем на конце кабеля Molex, который обычно является вилкой, которую вы затем вставляете в оболочку, содержащую набор штыревых контактов.
Знакомо? Этот штекерный разъем Molex можно найти во многих современных компьютерах для питания жестких дисков, оптических приводов и т. Д. (Источник изображения)
Разъемы IEC
Повсюду вы найдете разъемы IEC, которые используются для прямого питания переменного тока. Вы знаете, что большой черный кабель питания выходит из настольного компьютера или даже телевизора? Ага, это разъем IEC.Этим ребятам не нужен преобразователь переменного тока в постоянный, поскольку внутренний блок питания в вашем компьютере может справиться со всем преобразованием.
Разъемы IEC можно найти повсюду, от задней панели компьютера до телевизора и Xbox. (Источник изображения)
Разъемы заголовка штыряЕсли вы когда-либо создавали свой собственный настольный ПК, то вы будете чувствовать себя как дома с штыревыми разъемами. Это небольшие группы контактов, направленных вверх по всей материнской плате.Сами штыри могут иметь множество конфигураций, наиболее распространенной из которых является одинарный или двойной ряд разъемов с шагом 0,1 дюйма.
Штекерные разъемымогут быть двух видов: отдельные провода, которые необходимо подключать отдельно, или кучка ленточных кабелей, которые можно подключать сразу. На настольном ПК эти разъемы заголовка могут управлять множеством вещей, такими как индикаторы питания, вентиляторы процессора, питание жесткого диска и многое другое.
Штекерные и розеточные контактные разъемы на этой коммутационной плате RasPIO GPIO.(Источник изображения)
РазъемыJST
Последний и последний разъем питания, о котором следует упомянуть, — это разъем JST, сделанный японской компанией, также называемой JST. Этот разъем питания очень надежен и компактен, но из-за его небольшой площади его также бывает сложно отсоединить. Это идеально, если вам нужно надежное соединение, но когда вам нужно заменить подключенное устройство или аккумулятор, вам понадобится немного терпения и подходящие инструменты!
Эти плотно прилегающие соединители JST известны своей надежностью и компактными размерами, но удачи вам в их снятии! (Источник изображения)
Соединители для прототипирования и тестирования
Скорее всего, вы создадите прототип или тестируете схемы и не захотите иметь дело с хлопотами, связанными с пайкой тех причудливых постоянных разъемов, о которых мы говорили выше.В этих случаях создание прототипов и тестирование разъемов являются отличной заменой, позволяя вносить изменения на лету без необходимости перепаивать компоненты на печатной плате. К этим типам разъемов относятся:
- Банановые разъемы. Вы обнаружите, что они используются в электронном испытательном оборудовании, таком как мультиметры, и будут включать в себя один или несколько банановых разъемов. Штекер «банановый» штекер подключается к «банановому» штекеру с внутренней резьбой, образуя единственное подключение к источнику питания.
- Зажимы типа «крокодил». Этот тип разъема идеален, когда вы работаете с тестовыми схемами и вам нужно поэкспериментировать с различными подключениями. Единственная проблема в том, что эти парни созданы для временного использования, и вы можете столкнуться с проблемой их скользких захватов и создания непреднамеренных коротких замыканий при прикосновении к другим близлежащим металлам.
- Зажимы IC. Если вам нужен более изящный соединитель, то зажим IC — ваш лучший инструмент. Эти зажимы можно прикрепить непосредственно к контактам интегральной схемы, не касаясь соседних контактов, что делает их идеальными для поиска и устранения неисправностей.
Прочие соединительные звери, бродящие по дикой природе
Вы могли заметить, что мы не учли довольно много типов разъемов, например, RJ и D-Sub . Разъемы D-Sub (D-сверхминиатюрные) являются классическими разъемами в мире компьютеров и бывают нескольких разновидностей, все в зависимости от количества контактов, которые они содержат, и размера корпуса, удерживающего контакты вместе. Вы по-прежнему найдете разъемы D-sub последовательного порта DE-9 и параллельного порта DB-25, которые все еще используются на современных настольных компьютерах, которые отлично подходят для обеспечения питания и коммуникационных возможностей между двумя устройствами.
Разъемы RJили Registered Jack являются предпочтительными разъемами для телекоммуникационной отрасли и были первоначально изобретены Bell System в 1976 году. Эти разъемы RJ объединяют несколько проводников в гибкой и недорогой упаковке, которая может передавать как данные, так и 100- 200 миллиампер тока от одного устройства к другому. Вот почему вы обычно видите, что офисные телефоны получают питание через Power over Ethernet или PoE, что позволяет телефону получать как данные, так и питание от одного простого кабеля Ethernet.
Наше путешествие завершается
Уф! Мы надеемся, что вам понравился этот грандиозный тур по электрическим разъемам в дикой природе. Мы увидели некоторые удивительные вещи, в том числе множество вариантов роуминг-семейства USB, таких как USB-A, USB-B, USB-Micro и новый USB-C! Мы также видели, как суетятся тонны временных разъемов, таких как скользкий зажим из крокодиловой кожи или банановый разъем, который отлично подходит для прототипирования и тестирования. И последнее, но не менее важное: неуклюжие гиганты семейства разъемов, разъемы питания, пробираются через ландшафт в поисках новых устройств для питания.
