Кабель, шнуры, разъемы, инструмент, зарядные устройства

В эту категорию входят наиболее популярные на рынке кабели и шнуры для коммуникации различных электронных устройств. В ассортименте магазина www.agsat.com.ua вы отыщите:

  • высококачественный HDMI кабель, для подключения аудио-видео устройств,
  • шнуры для аналогового подключения A/V-оборудования с разъемами SCART и RCA,
  • различные HDMI аксессуары и переходники,
  • телевизионный коаксиальный кабель с разъемами и разветвителями для него,
  • кабель для прокладки компьютерных сетей,
  • USB, антенные и акустические кабели во многих вариантах.

Кроме перечисленных выше в данной категории мы также представляем аудио кабели для различных типов аудио оборудования и компьютерные кабели (UTP, FTP). С их помощью легко подключить всевозможные домашние устройства.

HDMI кабели

Качественный HDMI кабель гарантирует высокое качество передаваемого аудио и видео сигнала.

HDMI (High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости) – этот тип кабелей позволяет передавать цифровые видео и аудио сигналы без потери их качества. Его несомненным преимуществом будет возможность сочетает в себе различные типы кабелей передачи – звукового и ответственного за изображение. HDMI кабель позволит вместо двух отдельных кабелей использовать один универсальный.

На www.agsat.com.ua вы отыщите широкий ассортимент HDMI кабелей различной длины, которые обеспечат вам высокое качество цифровой передачи сигнала в стандартах 1.4 и 2.0.

Телевизионный кабель

Мы предлагаем телевизионный кабель, который используется для наружной прокладки и подключения спутниковых и эфирных антенн, внутренней прокладки для разводки внутри помещения или подключения кабельного ТВ. В нашем ассортименте представлен как недорогой ТВ кабель на 75 Ом, так и лучший коаксиальный кабель от Finmark и Cavel. Представленный коаксиальный кабель отлично подойдет для цифрового телевидения.

Купить антенный телевизионный кабель для наружной прокладки можно по метрам и в бухтах. В связи с потребностями наших клиентов, мы продаем антенные кабели по метрам и в бухтах, что позволяет удобно подобрать подходящую длину интересующего вас кабеля, чтобы он мог достигать любой точки.

Кабель витая пара

Сетевой кабель витая пара – это тип кабеля, который активно используется для построения локальных компьютерных сетей для управляемой передачи данных. Кабель состоит из 2-х скрученных между собой независимых проводов. Они находятся внутри одной оболочки и прокладываются параллельно друг другу. Медные провода обычно имеют диаметр 1 мм. Один из проводов используется для передачи данных, а другой — для заземления.

В дополнение к вышеперечисленным типам, наш магазин также предлагает широкий выбор USB-кабелей (micro, type-С), компьютерных кабелей (UTP, FTP) и аудиокабелей (оптические, jack-jack) во многих вариантах. Также представлены различные виды разъемов и переходников, с помощью которых можно выполнить самые сложные подключения. Наверняка каждый найдет здесь что-то для себя и своих устройств.

Разъемы Сплиттеры Переходники ТВ | Станев.ру

Out of stock Удлинитель на катушке силовой S-PROFI 30 м 4 розетки с заземлением с крышками ПВС 3х2. 5 1-1 Удлинители силовые на катушке

Удлинитель на катушке 30 м 4 роз с проводом ПВС 3*2,5 служит для удаленных работ с электроинструментами и электрооборудованием в мастерских, на строительных объектах и в быту. Устройство изготовлено из пластиковой кабельной катушки и сетевого кабеля с вилкой. Лицевая часть катушки оборудована четырьмя евророзетками без заземления и намоточной ручкой, с помощью которой можно разматывать и наматывать удлинитель. Барабан катушки установлен на металлической опорной подставке. Удлинитель на катушке оснащен обрезиненной ручкой для удобной транспортировки.

Характеристики:
Рабочее напряжение: 220-250 В
Номинальный ток: 16 А
Максимальная нагрузка: 3500 Вт
Тип провода: ПВС 3*2,5 мм²
Длина провода: 30 м
Количество розеток: 4
Степень защиты: IP20
Тип упаковки: картонная коробка
Количество единиц в упаковке: 1

Подробнее

SP-00588

Вывеска светодиодная ОТКРЫТО 48*25см 1-20 Светодиодные доски и бегущие строки

Вывеска светодиодная “ОТКРЫТО” представляет собой яркую световую рекламную вывеску, предназначенную для привлечения покупателей и клиентов малого бизнеса. Изделие выполнено в виде таблички прямоугольной формы, с надписью из разноцветных светодиодов “ОТКРЫТО”. В верхней части вывеска оснащена петлями для крепления. Работает от обычной сети 220В. Количество в упаковке: 20 шт.

Подробнее

А-4

Фильтр сетевой 6 розеток 7м 10А 220В СФУ-6-Е V.I.ТОК 1-17 Сетевые фильтры удлинители

Фильтр сетевой V.I.ТОК У6-Е 7м (Сан-Пет) служит для защиты бытовых электроприборов, аудио-видео аппаратуры, компьютерной техники, периферийных устройств от перегрузок по мощности, короткого замыкания, высокочастотных и импульсных помех. Устройство оснащено колодкой с шестью евророзетками с заземляющими контактами, выключателем с подсветкой, индикатором включения на диоде и сетевым кабелем с евровилкой. Колодка выполнена из белосножного ABS-пластика. В сетевых фильтрах V.I.ТОК используется только провод с чистой медью.
Характеристики:
Рабочее напряжение: 220 В
Номинальный ток: 16 А
Максимальная нагрузка: 3600 Вт
Тип провода: ПВС 3*0,75 мм ²
Длина провода: 7 м
Количество розеток: 6
Степень защиты: IP20
Цвет: белый, черный, серый
Тип упаковки: картонная коробочка с европодвесом

Количество единиц в упаковке: 17
Сделано в России, г. Санкт-Петербург

Подробнее

СФУ6-Е-7м

штекера телевизионные-цена, отзывы и выбор;Струмок Воссоединения 14 Киев.



Разъемы телевизионные

В нашем магазине очень широкий выбор различных товаров по строительству, особенно из раздела электрики и это не только провода и кабеля, но и розетки с выключателями ведущих мировых производителей, автоматика, распредщиты, различный крепеж и конечно же аксессуары к проводам и кабелям. Разъемы — штекера телевизионные, которые можно отнести к аксессуарам для телевизионных кабелей, представляют особый вид штепсельных соединений, главным конструктивным свойством которого является обеспечение качественной передачи телевизионного сигнала от телевизионной антенны или лестничной распределительной коробки к телевизионным приемникам. Для телевизионных разъемов и штекеров  главным, является обеспечение хорошего контакта с токоведущими частями телевизионного кабеля.

Разъемы телевизионные и штекера, выпускаемые отечественными и зарубежными производителями, практически не отличаются по внешнему виду, и по конструктивным особенностям друг от друга.

Они рассчитаны на сигнал высокой частоты, который проходит по центральной жиле телевизионного кабеля, а соответственно и по штекеру, вернее по его центральной части.

Разъем штекера телевизионного изготавливают в стальном корпусе  с внутренней диэлектрической  вставкой из нейлона.  Она являются защитой от прикосновения между  токоведущей центральной жилой , которая вставляется в разъемное штекерное соединение и защищена полиэтиленовой вставкой,  от экранирующей медной оплетки и алюминиевой фольги, проходящей под наружной оболочкой кабеля, которая в свою очередь, заземляется на стальной корпус телевизионного разъема.

Хороший контакт между телевизионным кабелем и разъемным телевизионным штекером, гарантирует прохождение телевизионного сигнала от телевизионного ретранслятора или телевизионной антенны, находящейся на крыше, к телевизионному приемнику в квартире без каких либо помех или затухания телевизионного сигнала. Вы всегда можете подобрать и купить разъемы штекера телевизионные, для соединения телевизора и телевизионного кабеля.

Помимо хороших скидок и возможности произвести оплату любым удобным для вас способом, мы предлагаем бесплатную доставку по всей Украине, если сумма покупки будет более 2 000 гривен, при этом перевозчика можете выбрать на ваш вкус.

Коаксиальные соединители

| ShowMeCables.com

Наряду с множеством типов коаксиальных кабелей, которые можно выбрать, существует также ассортимент различных коаксиальных разъемов . При выборе разъема необходимо убедиться, что вы выбрали тот, который соответствует собираемому кабелю. Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком мал, он не подойдет. Если он слишком большой, разъем не закрепится должным образом, и его можно будет выдернуть или даже просто упасть.

Тип необходимого разъема будет зависеть от оборудования, используемого с коаксиальным кабелем. Например, для телевизионного коаксиального соединения в качестве промышленного стандарта используется разъем F-типа. Не каждый разъем можно использовать с любым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.

Каждый разъем поставляется в двух версиях: папа и розетка . Штекерный соединитель будет иметь штифт в центре, а гнездовой соединитель — отверстие.Если вы используете разъем RP (обратной полярности), он переключается. На наружной стороне RP будет отверстие, а на внутренней стороне — на шпильке. Термин «обратная полярность» относится к тому факту, что отверстие и штифт переключаются. Они не меняют полярность сигнала, проходящего по кабелю.

Коннекторы

RP были первоначально внедрены Федеральной комиссией по связи, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона. Это работало несколько лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.

Общие типы коаксиальных разъемов включают:

  • BNC
  • Тип F
  • Серия N
  • TNC
  • УВЧ (ПЛ-259 / СО-239)
  • SMA / SMB
  • FME
  • QMA
  • PAL
  • MC / MCX / MMCX
  • DIN / мини-DIN
  • ТС-9
  • НМО

BNC

Разъемы

BNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей.Они выпускаются как в версиях с сопротивлением 50 Ом, так и с сопротивлением 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиоприемниках и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.

TNC

TNC (Threaded Neil-Concelman) — это обновленная версия BNC, которая использует потоки для защиты себя. Эти резьбы минимизируют утечку и позволяют разъемам работать на частотах до 12 ГГц. TNC также имеет преимущество защиты от атмосферных воздействий и обычно используется для наружных применений, таких как антенны и вышки сотовой связи.Также доступна версия с обратной полярностью.

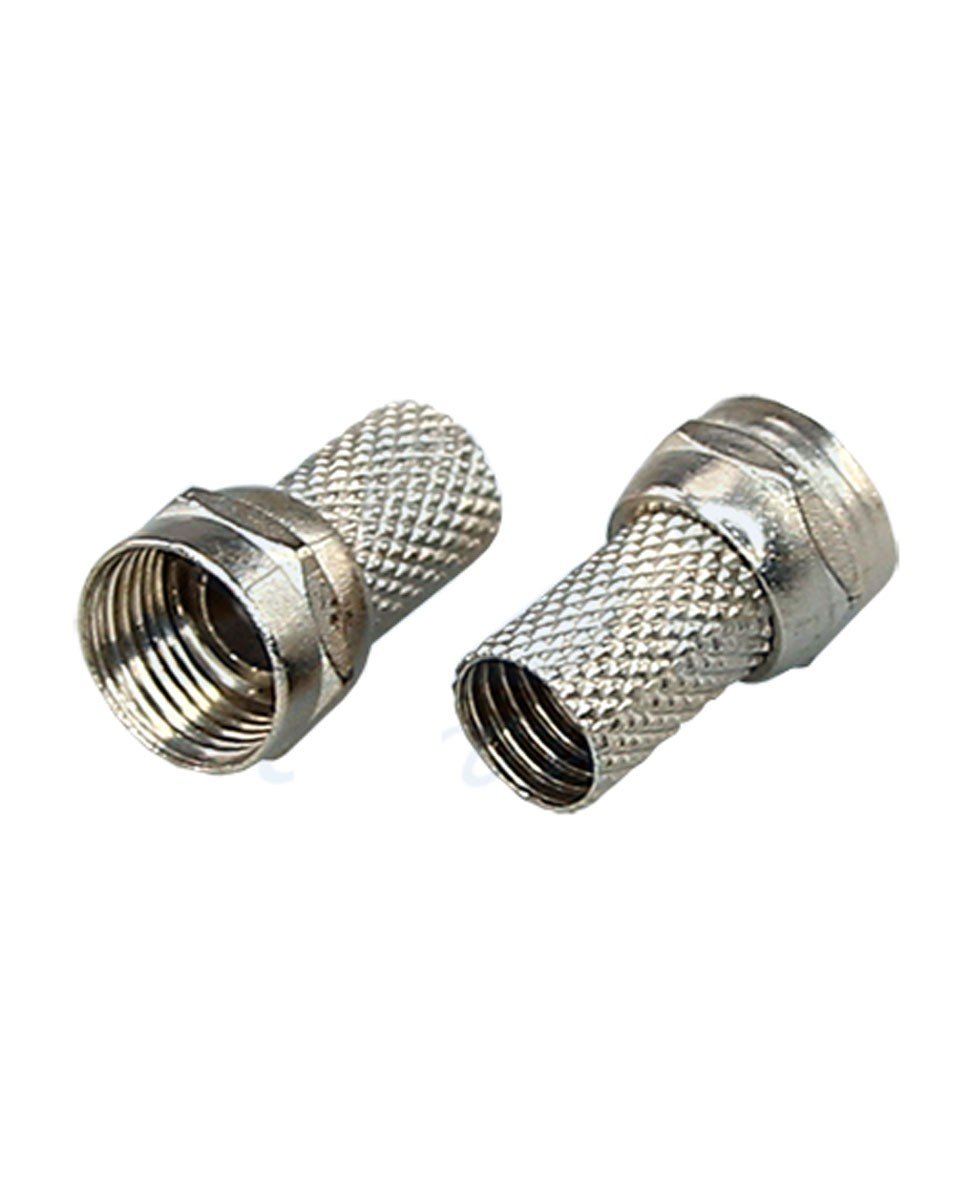

Тип F

Разъемы F-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.

Серия N

Разъемы

серии N, названные в честь изобретателя Пола Нилла, представляют собой разъемы на 50 Ом, первоначально разработанные для использования в военных целях.Версии 75 Ом существуют сегодня, но они гораздо реже и несовместимы с версией 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.

УВЧ (ПЛ-259 / СО-239)

Разъемы

UHF также обозначаются как PL-259 (вилка) и SO-239 (розетка). Первоначально предназначенные для использования в военных целях во время Второй мировой войны, сегодня UHF-разъемы используются в основном для любительских радиоприемников. На 50 Ом он чаще всего встречается на RG58 и RG8, а также на их эквивалентах LMR.Существует также версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например сотового телефона.

SMA / SMB

SMA (Subminiature A) — это миниатюрный резьбовой разъем, который намного меньше, чем у большинства других вариантов коаксиального кабеля. На 50 Ом он обычно используется на RG58 или более тонком коаксиальном кабеле на частотах до 24 ГГц и является экологически изолированным. Они также доступны с обратной полярностью. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу до 4 ГГц, с разъемным соединением.

QMA

QMA — это модернизация SMA, предназначенная для простого и быстрого подключения / отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и пока еще не получивший широкого распространения. Пока QMA не станет более распространенным, количество доступных коаксиальных кабелей будет ограничено.

FME

FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет пропускать его через отверстия и кабелепровод, для которых другие коаксиальные разъемы слишком велики.

PAL

PAL (Phase Alternating Line) — это тип соединения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только тогда, когда вам понадобится адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.

MC / MCX / MMCX

MC (Microcoaxial), MCX (Micro Coaxial Connector) и MMCX (Micro-Miniature Coaxial) — все типы коаксиальных разъемов уменьшенного размера, используемые в областях, где другие коаксиальные разъемы будут занимать слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также видит использование GPS в дополнение к тюнерам для компьютеров для подключения к Wi-Fi.

DIN / мини-DIN

Кабели

DIN / Mini-DIN для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0 / 2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия с сопротивлением 50 Ом работает с частотами до 10 ГГц, а версия с сопротивлением 75 Ом поддерживает максимальную частоту 4 ГГц. 4.1 / 9.5 и 4.3 / 10 имеют схожие функции, но имеют больший размер, для использования с более толстыми типами коаксиальных кабелей. 7/16 — это полноразмерный разъем DIN 50 Ом, который похож на разъем серии N. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокий уровень мощности.

ТС-9

TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что его необходимо использовать с очень тонким кабелем, например LMR-100 и LMR-195.

НМО

Разъемы

NMO — это съемные разъемы, которые служат также для крепления антенны и предназначены для использования с продуктами Motorola. Используются с кабелем RG58 и LMR-195.

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко используется в домах.

Эта технология существует уже давно (с начала 20 века) и имеет много уникальных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля передавать данные быстро, без помех или повреждений от факторов окружающей среды.

Три самых распространенных размера кабеля: RG-6, RG-11 и RG-59:

  • RG означает «радиогид». Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, а 6 означает 0,06 и т. Д.). Их также называют радиочастотными кабелями, что означает «радиочастота».
  • Большинство непромышленных коаксиальных кабелей теперь известно как RG-6, но установщики могут использовать более толстый кабель, например RG-11.
  • Кабели
  • RG, используемые в домах, должны иметь полное сопротивление 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа.Разъемы F-типа для кабелей RG-6 бывают нескольких типов:

  • Соединители компрессионные
  • Разъемы с саморезом
  • Разъемы обжимные

Для подключения вам потребуются вилка и розетка одного типа. У штекерных разъемов центральный провод торчит, а у гнездовых разъемов есть место для вставки центрального провода.

Имейте в виду, что в коаксиальных кабелях иногда наблюдается утечка сигнала, известная как входящий или выходной.Это вызывает мозаичные, нечеткие или снежные сигналы.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, у которого есть внутренний проводник, окруженный изолирующим слоем, окруженный проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На приведенной ниже схеме показана конструкция типичного кабеля. Электрический сигнал проходит по центральному проводнику.

  1. Центральный провод — сталь плакированная медью.
  2. Зажим центрального проводника — используется чистый удаляющий полимер, препятствующий миграции влаги.
  3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
  4. Первый внешний проводник — экран с алюминиево-полимерно-алюминиевой лентой, надежно прикрепленный к диэлектрическому сердечнику.
  5. Второй внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  6. Третий внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в условиях экстремального РЧ-шума.
  8. Коррозионно-стойкое средство защиты
    1. Для помещений и антенн — непротекающий материал, предназначенный для предотвращения миграции влаги в конструкцию кабеля.
    2. Подземный — текучая смесь, способная заделать небольшие разрывы кожуха.
  9. Куртка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (PE) или огнестойкого поливинилхлорида (ПВХ) доступна для защиты сердечника во время установки и на весь срок службы кабеля.
  10. Интегральный посыльный — опорный элемент из оцинкованной углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам явные преимущества и недостатки при настройке вашей сети.

Решение, которое лучше всего подходит для вашей ситуации, зависит от расстояния вашего подключения и объема данных, которые вы отправляете. Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется ретранслятор. В коаксиальном кабеле потери сигнала выше, поэтому его следует использовать на меньших расстояниях. Оптоволоконные кабели несут гораздо больше информации. Оптоволоконный кабель также значительно дороже. Волоконно-оптические кабели реже используются в жилых и потребительских помещениях, чем коаксиальные.

Коаксиальные кабели

просты в установке и очень долговечны. Поскольку оптоволокно обеспечивает более высокую и быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете в домашней установке или в сети передачи данных средней емкости, вам, вероятно, будет лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для предоставления услуг широкополосной связи. Самый большой недостаток кабельного Интернета — колебания скорости. Если снова взглянуть на оптоволоконный интернет и кабельный интернет, то услуги кабельного интернета обычно распределяются между несколькими абонентами. Это означает, что если в кабельном регионе работает большое количество пользователей, которые одновременно работают с приложениями с интенсивной полосой пропускания, использующими Интернет, скорость каждого из них может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости волокна по сравнению с коаксиальным кабелем, то стоимость волокна обычно намного выше. После установки стоимость выделенного доступа в Интернет по оптоволокну также будет выше, чем стоимость общего кабельного подключения к Интернету.

Описание коаксиальных кабелей

Коаксиальный кабель (или «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.

Строительство

Коаксиальный кабель имеет центральный провод из сплошной меди или стали, плакированной медью, окруженный непроводящим диэлектрическим изолирующим материалом. Диэлектрик окружен экраном (ами) из фольги и / или медной оплеткой / оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (EMI). Внешний проводник / экран заключен в оболочку из ПВХ.

Большинство коаксиальных кабелей для видео приложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля, подходящего для области применения.

Коаксиальные кабели, соответствующие спецификациям правительства США, имеют обозначение RG.Значение отдельных компонентов обозначения:

Если перед косой чертой (/) появляются буквы A , B или C , это означает изменение или пересмотр спецификации. Например, RG 8 / U заменяется RG 8A / U.

Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений: RG59 / U, RG6 / U и RG11 / U.

RG59 / U доступен с центральным проводником из цельной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения с использованием коротких кабелей. Типы, плакированные медью и сталью, обладают высокой прочностью на растяжение и должны использоваться при оконцовке кабеля разъемами F-типа.

RG6 / U Quad-shield является минимальным требованием в соответствии с последним австралийским стандартом для кабелей цифровых телевизионных антенн и для всех кабелей телевизионных антенн для квартир / квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях.Он имеет внутренний проводник из стали, плакированной медью. Доступны версии RG6 / U с одним, двумя и тремя экранами, но они не обеспечивают адекватного экранирования от электромагнитных помех.

RG11 / U Quad-shield используется для тех же приложений, что и RG6 / U, для магистральных кабелей или для больших распределительных сетей. Он имеет внутренний проводник из стали, плакированной медью.

Выбор правильного кабеля

Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.

Аналоговый телевизор RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
CCTV RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV RG6 / U Стандартный кабель для этих приложений
RG11 / U Рекомендуется для длинных кабелей и для магистральных кабелей.

Коаксиальные соединители

Разъемы BNC — это разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59 / U.Разъемы BNC указаны в стандарте МЭК IEC60169-8.

Спор о том, что означает «BNC» в «соединителе BNC», будет длиться вечно. Его по-разному определяют как: соединитель ВМС Великобритании, соединитель байонетного узла, соединение с байонетной гайкой, соединитель Бэби Нила и т. Д. Двух инженеров Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C oncelman».

Разъемы F-типа используются для кабельного, спутникового и цифрового ТВ в сочетании с кабелями RG6 или RG11. Внутренний провод кабеля, покрытый медью и сталью, образует внутренний «штырь» соединителя. Несмотря на то, что доступны коннекторы «поворотного» типа, они не обеспечивают надежного соединения по сравнению с коннекторами обжимного типа, заделанные с помощью качественного обжимного инструмента с храповым механизмом. Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту IEC60169-24.

Разъемы

F-типа названы в соответствии с типом кабеля или применением, для которого они были разработаны, как показано в таблице ниже.

Название разъема Применение / описание
F-59 Штекерный F-разъем, охватывающий внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный провод кабеля проходит через соединитель, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61 F-соединитель (обычно гнездовой), устанавливаемый на оборудование или на панель, с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (32 шага) для крепления гайки соединителя с наружной резьбой.
Ф-71 Штекерный F-разъем.
Ф-81 Гнездовой / гнездовой F-разъем, используемый для соединения двух штыревых кабелей вместе для линейных или настенных приложений.

Разъемы PAL (Belling Lee) — это вставные разъемы, которые традиционно использовались для настенных плат и соединений телевизионных антенн. За исключением подключений TV / VCR, разъемы PAL заменяются разъемами F-типа, как требуется для CATV, SATV и DTV. Разъемы PAL соответствуют стандарту МЭК IEC60169-2

.

Адаптеры. Если для коаксиального кабеля RG6 / U требуются соединители BNC, рекомендуется обжать штекер F-типа на RG6 / U и использовать переходник F-типа на BNC.

На наших страницах аудио / видео есть дополнительная информация

Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.

Коаксиальные разъемы

для антенн и усилителей — подробное руководство

Коаксиальные разъемы

играют огромную роль в кабелях и проводке, поскольку они подключают кабели к устройствам или образуют соединение между двумя кабелями. С помощью правильных соединителей люди могут получить долговечные и надежные соединения.Однако выбор неправильного разъема для устройств не только влияет на возможность подключения, но также может повредить подключенные кабели и устройства.

Выбор правильного коаксиального разъема требует большего, чем просто быстрая поездка на рынок. Есть несколько других сопутствующих факторов, о которых вам нужно знать, чтобы сделать правильный выбор. Принимая во внимание это, мы проведем вас через предметы пола и обратной полярности, прежде чем предложить лучшие из имеющихся разъемов коаксиального кабеля для усилителей и антенн.

Что такое коаксиальные разъемы?

Как вы, возможно, уже знаете, коаксиальные разъемы облегчают соединение между коаксиальными кабелями и различными устройствами. Правильные коаксиальные разъемы не только обеспечивают лучшее соединение, но и защищают кабели от внешних повреждений.

Он имеет множество приложений, которые варьируются от цифровой, радиочастотной, аудио, видео и микроволновой промышленности, каждое из которых предлагает уникальные преимущества для конечных пользователей. Существуют различные типы коаксиальных разъемов, каждый из которых отделен от другого в зависимости от их отличительных характеристик и предназначения.К наиболее распространенным типам относятся:

BNC — это коаксиальный разъем военного класса, используемый в радиочастотном оборудовании, радио, телевидении, испытательных приборах и т. Д. Он содержит два отдельных байонетных наконечника и может работать на частотах ниже 4 ГГц.

Сверхминиатюрная версия разъема SMA, SMB обеспечивает улучшенные электрические характеристики в телекоммуникационном и промышленном оборудовании. Он работает на частоте 4 ГГц и оснащен простым защелкивающимся механизмом для обеспечения безопасного соединения.

Соединители QMA обеспечивают быстрое и надежное соединение с устройствами благодаря быстрому соединению и механизму быстрой блокировки.Эти типы разъемов подходят для использования в коммуникационных и промышленных приложениях, а также для сборки кабелей, электромонтажа и ремонта.

Разъемы RCA, которые иногда называют «тюльпанами», популярны в видео приложениях и для передачи аудиосигналов. Отличительной особенностью этих разъемов являются белые, желтые и красные шнуры, которые подключаются к задней панели любого телевизора.

Этот разъем идеально подходит для приложений с ограничениями по размеру, весу или пространству.Благодаря своему миниатюрному размеру MCX может использоваться в сотовых приложениях, GPS, радиочастотном оборудовании и других беспроводных приложениях.

Типы разъемов

Чтобы принять правильное решение при выборе коаксиальных разъемов, вам необходимо уметь идентифицировать или различать гендерные разъемы.

Соединители предназначены для бесшовного или гладкого соединения. Попытка подключить или «соединить» два разных гендерных разъема не сможет плотно вставить друг в друга.Такое действие может повредить внутреннюю часть вилки или розетки, сделав устройство или кабель непригодным для использования. Чтобы избежать такой дорогостоящей ошибки, лучше определить пол и выяснить, какая часть и куда идет.

На данный момент существует только два пола: мужской и женский. Пол можно легко определить, проанализировав внутреннюю часть любого разъема. Например, если в центре имеется выступающий штифт, это разъем-вилка, а если в центре разъема есть отверстие, это разъем-розетка.

Функции, которые могут помочь идентифицировать пол, остались неизменными во всех разъемах. Однако введение обратной полярности, кажется, бросает вызов всему!

Разъемы обратной полярности

Разъемы обратной полярности отличаются от обычных гендерных, поскольку их вилочные разъемы имеют корпус разъема-розетки, но имеют выступающие штыри. С другой стороны, их разъемы-розетки имеют охватываемое тело, но имеют различные углубления, в которые вставляются контакты.

Цель создания соединителей обратной полярности — предотвратить подключение неподготовленных людей соединителей неправильного пола друг к другу. Тем не менее, нет никакой разницы в производительности между разъемами резервной полярности и стандартными коаксиальными разъемами.

Разъемы, используемые в антеннах и усилителях

В антеннах и усилителях используются различные коаксиальные разъемы для повышения производительности и расширения их возможностей.Ниже мы перечислили различные коаксиальные разъемы, которые облегчают соединение между вашей антенной или усилителем и вашими кабелями.

Разъемы для мобильного оборудования (FME) относятся к миниатюрной серии 50 Omega, которые обеспечивают диапазон рабочих характеристик от постоянного тока до 200 МГц. Недорогой вариант FME имеет ряд применений в телекоммуникационном, антенном и беспроводном оборудовании.

Женский FME имеет малый диаметр, что позволяет вставлять подключенные кабели в крошечные пространства для доступа к желаемому месту.Оттуда штекерный переходник FME используется для подключения к гнезду FME-коннектора. Тем не менее, эти разъемы входят в состав RG-174 и RG-58 для облегчения использования антенного оборудования, стыков, удлинителей и т. Д.

Разъемы N-типа устойчивы к атмосферным воздействиям, долговечны и обеспечивают высокий уровень производительности до 11 ГГц. Этот разъем предназначен для различных приложений, включая сотовую связь, антенну, базовую станцию, телекоммуникации, и его можно найти в различных устройствах военного уровня. Разъем N-типа также бывает женского и мужского пола, и его также можно найти в различных усилителях.

Разъемы SMA имеют импеданс 50 Ом и работают в диапазоне от постоянного тока до 18 ГГц. Он поставляется в различных форматах, таких как гнездовой, мужской, правый, прямой и переборочный, и предлагает множество вариантов использования в усилителях, антеннах Wi-Fi, микроволновых системах и другом телекоммуникационном оборудовании. Его миниатюрный размер позволяет использовать его с меньшим электронным оборудованием.

Type-F — это экономичный коаксиальный разъем с резьбой, который можно найти в различных усилителях. Он имеет сопротивление 75 Ом и работает на частоте более 1 ГГц.Его гнездовой разъем имеет фиксированную внешнюю резьбу 3/8, но его вилка варьируется от кабеля к кабелю. Кроме того, он не защищен от атмосферных воздействий.

Из-за его размера и формы разъем Type-F часто путают с типом SMA, и многие даже пытаются соединить их вместе. Хотя сопряжение между ними может быть достигнуто, не рекомендуется использовать соединители Type-F с разъемами SMA из-за различий в импедансе.

Этот миниатюрный блок защищен от атмосферных воздействий, работает на частоте 12 ГГц и имеет полное сопротивление 50 Ом.Они бывают с обратной полярностью и стандартной версией с мужским и женским полом. Они обычно используются в антеннах, сотовых телефонах, промышленном, военном и широкополосном оборудовании. Его внутренняя структура позволяет решать проблемы со стабильностью и утечками.

Миниатюрные UHF-коннекторы разработаны для ситуаций или оборудования, где важны пространство, вес, размер и стоимость. Эти разъемы имеют импеданс 50 Омега и обеспечивают исключительную производительность на частоте 12 ГГц.

Mini UHF используется в приложениях, связанных с антеннами, ПК / LAN и кабельными модемами.Он имеет концевые заделки обжимного типа и литые изоляторы, что обеспечивает низкие затраты на установку и обслуживание.

Разъемы SMA обратной полярности соединяются с оборудованием 2,4 ГГц в соответствии с местными правилами связи, установленными FCC. Он имеет тот же уровень импеданса, что и стандартный SMA, и бывает женского и мужского пола. Тем не менее, он широко используется в промышленных предприятиях, в антеннах сотовой связи и оборудовании GPS.

Этот коаксиальный разъем используется для работы с устройствами, которым требуется передача сигналов высокой мощности, такими как антенные системы, оборонные приложения и мощные сотовые системы.Он работает на частоте 7,5 ГГц с сопротивлением 50 Ом.

Высококачественные разъемы для повышения производительности

Игнорирование качества разъемов при сборке антенн или любого другого оборудования может привести к плачевным результатам. Плохо спроектированные коаксиальные соединители или недорогие устройства могут привести к общему снижению электрических характеристик. Неспособность защитить высококачественные коаксиальные разъемы в антеннах или усилителях может привести к потере критически важных видео или данных связи и даже может задержать связь с операторами быстрого реагирования, которые полагаются на мощное оборудование беспроводной связи.

Также важно выбрать коаксиальный разъем, совместимый с конструкцией оборудования. Например, коаксиальные разъемы, специально созданные для внешних факторов, не будут работать в паре с оборудованием внутри помещения и наоборот. Если вы выберете высококачественные коаксиальные разъемы и соедините их с предполагаемыми устройствами или оборудованием, вы не столкнетесь с проблемами производительности или деградации.

Заключение

Коаксиальные соединители играют важную роль в обеспечении и поддержании стабильного соединения.Однако доступный выбор и наличие такого количества опций затрудняют выбор правильного коаксиального разъема. Вдобавок к этому, разнообразие применений, различия в импедансе и уровне производительности каждого разъема еще больше усложняют процесс выбора. Но это еще не все, так как вам также необходимо согласовать импеданс и уровень напряжения разъемов с подключенными кабелями и предполагаемыми устройствами, чтобы получить от всего максимальную отдачу.

Пробиться через все это без подготовки практически невозможно.Вот почему мы создали это краткое информационное руководство, которое поможет вам сориентироваться в этой сложной теме. В этом руководстве мы упомянули различные типы коаксиальных разъемов, а также те, которые чрезвычайно популярны в производстве антенн и усилителей. Итак, просмотрите его, поскольку он поможет вам определить правильный вес, размер, функцию и пол коаксиальных разъемов для вашего предполагаемого устройства.

Как удлинить свой коаксиальный ТВ-кабель

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Представьте себе это. Вы хотите перестроить свою гостиную, чтобы придать ей новый вид. Последний кусок головоломки включает в себя перемещение телевизора на противоположную сторону помещения, чтобы завершить преображение.

Затем вы понимаете, что коаксиальный кабель слишком короткий, что фактически делает последние несколько часов, которые вы потратили на перемещение вещей, пустой тратой драгоценного времени.

С этим ничего не поделать. Это конец пути к вашему проекту внутреннего декора.Либо это?

К счастью для вас и вашего проекта по благоустройству дома, этого не должно быть. Просто установите удлинитель коаксиального кабеля, и готово!

В этом руководстве рассматривается все, что вам нужно знать о том, как профессионально удлинить коаксиальный ТВ-кабель.

Что вам понадобится

Вот некоторые детали и инструменты, которые могут потребоваться для удлинения коаксиального кабеля:

  • Мультиметр : для проверки наличия горячих проводов (дополнительно)
  • A рулетка : для измерения длина предлагаемой пристройки.
  • Дополнительный коаксиальный кабель : Упоминание об этом, возможно, излишне, но имейте в виду, какой тип кабеля вы расширяете. В этой статье рассказывается, как удлинить коаксиальный кабель RG6 или RG59 — типы, обычно используемые для телевизионных сигналов (OTA, спутниковое, кабельное). Фактически, вы можете найти тип кабеля, такой как «RG6», маркированный где-нибудь на оболочке. Коаксиальный кабель также обычно заканчивается штекером F (металлическим), который вы подключаете к адаптеру-удлинителю (ниже).
  • Коаксиальный кабель резьбовой F-образный удлинительный адаптер : Также известный как «цилиндрический адаптер», это деталь, необходимая для легкого (т.е.е., без проблем с сопротивлением) соедините два коаксиальных кабеля вместе. Типичным удлинителем является удлинительный адаптер коаксиального кабеля GE RG6.
  • Обжимные фитинги для коаксиального кабеля (опционально): это металлические фитинги, закрывающие коаксиальный кабель и позволяющие подключать его к разъемам устройства. Если вам нужно купить набор фитингов, я рекомендую коаксиальный компрессионный соединитель GoodQbuy, который представляет собой универсальный комплект, который также поставляется с инструментами для зачистки проводов и обжима.

Шаг 1. Примите необходимые меры предосторожности

Перед тем, как приступить к самостоятельному проекту, убедитесь, что коаксиальный кабель, который вы хотите удлинить, отключен от всех электрических устройств.Вы также можете использовать мультиметр, чтобы проверить, нет ли поблизости горячих проводов, прежде чем приступить к работе.

Электрическая авария — это последнее, с чем вы хотите иметь дело, когда ее можно было бы вообще избежать.

После устранения всех потенциальных угроз безопасности переходите к шагу 2.

Шаг 2: Измерьте расстояние

Затем вам нужно измерить длину области, на которую вы собираетесь протянуть коаксиальный ТВ-кабель. Ваши измерения должны быть максимально точными.На всякий случай увеличьте число.

Всегда лучше иметь более длинный кабель, чем более короткий, так как вы всегда можете отрезать его до нужной длины.

Если он окажется слишком коротким, вам может потребоваться еще , еще один кабель и удлинитель, чтобы получить его требуемой длины.

Хотя это не должно быть проблемой само по себе, наличие слишком большого количества удлинителей на одной и той же кабельной линии может вызвать потерю сигнала и стать фактором, влияющим на качество передаваемого сигнала.

Так что всегда лучше свести их к минимуму.

Шаг 3. Подготовьте кабели

Следующий этап включает подготовку кабелей к процессу удлинения. Для начала убедитесь, что F-разъемы кабелей надежно закреплены. Вы можете пальцами или плоскогубцами провернуть разъемы, чтобы закрепить их.

Вам нужно будет сделать это как для существующего кабеля, так и для того, который будет использоваться в удлинителе.

Приобретаемый вами удлинительный кабель должен иметь штекерный разъем F-типа на конце телевизора (или телевизионной приставки) и быть несколько длиннее, чем расстояние, которое вы измерили выше в шаге 2.

Шаг 4. Процесс удлинения

Теперь, когда вы подготовили кабели, вы готовы начать процесс расширения.

Подсоедините удлинительный адаптер к концу телевизионного кабеля, который вы собираетесь удлинить. Убедитесь, что у вас плотное соединение (особенно, если оно находится на открытом воздухе — вы, конечно, не хотите, чтобы влага просочилась в конец кабеля).

Затем присоедините второй разъем коаксиального кабеля к другому концу удлинителя. В идеале для удлинения достаточно двух кабелей.

Но вы всегда можете получить дополнительные кабели, удлинители и разъемы, если вам нужно продлить исходный кабель на несколько комнат.

Имейте в виду, что штекерный F-разъем на свободном конце удлинительного кабеля подключается к гнездовому F-разъему телевизора и наоборот.

Шаг 5: Подключите приемник

Подключите удлинительный кабель к телевизору и подключите другой конец разъема оригинального кабеля к источнику сигнала, например к антенне (если вы отключили его раньше).

Убедитесь, что все соединения надежны и надежны. Включите телевизор, запустите сканирование каналов и убедитесь, что вы можете просматривать все каналы с ожидаемым качеством звука и видео.

Если вы не можете, выполните диагностику подключений, чтобы выявить возможные несоответствия в разъемах и их соответствующих портах.

Выбор лучшего удлинителя коаксиального кабеля

Вот несколько вещей, которые следует учитывать при выборе адаптера для коаксиального телевизионного кабеля.

Доступность

Хороший адаптер для удлинения коаксиального кабеля не должен стоить вам руки и ноги.Упаковка из двух-пяти штук обычно обойдется вам в среднем от 5 до 6 долларов.

Совместимость

Убедитесь, что вы получаете удлинитель, совместимый с большинством (если не всеми) марками коаксиальных кабелей RG59 и RG6.

Таким образом, вы можете использовать его для расширения ТВ, кабельной приставки, спутникового ресивера, эфирной антенны HDTV или любого другого цифрового компонентного аудио / видео кабеля.

Разъемы

Чтобы сигнал передавался с максимальной частотой, всегда лучше использовать удлинители с позолоченными или никелированными латунными разъемами.

Это защищает их от коррозии, эффективно предотвращая окисление центрального проводника кабеля.

Защита от атмосферных воздействий

Если вы собираетесь использовать удлинитель на открытом воздухе, убедитесь, что он поставляется с резиновым кожухом для защиты от погодных условий.

Также убедитесь, что фитинги затянуты достаточно плотно, чтобы влага не попала в кабель.

Простота установки

Вам нужен удлинитель коаксиального кабеля, который легко устанавливать и разбирать.Выберите тот, который позволяет вам прикручивать или снимать его с обеих сторон коаксиального кабеля.

Спасительный лайфхак

Можете ли вы представить себе жизнь в мире, в котором не было ни единого удлинителя коаксиального кабеля? Представьте, что вам нужно покупать новый кабель каждый раз, когда вы хотите удлинить существующий на несколько футов.

Это было бы очень неудобно. Не говоря уже о том, насколько это будет дорого.

К счастью, это не должно быть вашей реальностью. Используйте шаги, описанные в этом руководстве, чтобы удлинить коаксиальный кабель на любую длину и в любые другие комнаты в вашем доме без необходимости каждый раз покупать новый.

Поговорим об экономии денег! Если вы чувствуете, что не в своей тарелке, обратитесь к профессионалу, который поможет вам в этом.

Что такое коаксиальный кабель? Определение с сайта WhatIs.com

Коаксиальный кабель — это тип медного кабеля, специально созданный с металлическим экраном и другими компонентами, предназначенными для блокирования помех сигнала. Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам клиентов и предприятиям. Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами.В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабелей с витой парой.

Коаксиальный кабель

получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, оба проходят вдоль одной оси. Внешний канал служит землей. Многие из этих кабелей или пар коаксиальных трубок могут быть помещены в единую внешнюю оболочку и с помощью повторителей могут передавать информацию на большие расстояния.

Коаксиальный кабель

был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который запатентовал изобретение и конструкцию в том же году. AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии передачи данных и других факторов, медный провод на основе витой пары и оптическое волокно являются альтернативой коаксиальному кабелю.

Как работают коаксиальные кабели

Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала.Такая конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.

Центральный проводящий слой представляет собой тонкий проводящий провод, либо сплошной, либо в медной оплетке. Провод окружает диэлектрический слой, состоящий из изоляционного материала с четко определенными электрическими характеристиками. Затем защитный слой окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в изолирующую оболочку.Внешний металлический экранный слой коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места для рассеяния паразитных сигналов помех.

Ключом к проектированию коаксиального кабеля является строгий контроль размеров и материалов кабеля. Вместе они обеспечивают постоянное характеристическое сопротивление кабеля. Высокочастотные сигналы частично отражаются при несовпадении импеданса, вызывая ошибки.

Характеристический импеданс зависит от частоты сигнала.На частотах выше 1 ГГц производитель кабеля должен использовать диэлектрик, который не слишком ослабляет сигнал и не изменяет характеристический импеданс таким образом, чтобы возникали отражения сигнала.

Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей производительности. Два стандартных характеристических сопротивления: 50 Ом s , используемые в средах с умеренной мощностью, и 75 Ом, общие для подключения к антеннам и жилых помещений.

Типы коаксиальных кабелей

Существует множество типов коаксиальных кабелей, некоторые из них включают:

  • Жесткий коаксиальный кабель — в основе которого лежат круглые медные трубки и комбинация металлов в качестве экрана, таких как алюминий или медь.Эти кабели обычно используются для подключения передатчика к антенне.
  • Триаксиальный кабель — который имеет третий слой экранирования, который заземлен для защиты сигналов, передаваемых по кабелю.
  • Жесткие коаксиальные кабели, состоящие из сдвоенных медных трубок, которые функционируют как несгибаемые. Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
  • Излучающий кабель — который имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны РЧ, на которой будет работать кабель.Он обычно используется в лифтах, военной технике и подземных туннелях.

Типы разъемов

Существует много различных типов разъемов для коаксиального кабеля, разделенных на два типа — штекерные и розеточные. Типы разъемов включают:

  • BNC — аббревиатура от Bayonet Neil-Concelman, этот разъем используется для телевидения, видеосигнала и радио с частотой ниже 4 ГГц.
  • TNC — это сокращение от Neil-Concelman с резьбой, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах.Разъемы TNC работают до 12 ГГц.
  • SMA — сокращение от SubMiniature версии A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками. Разъемы SMA работают на частоте до 18 ГГц.
  • SMB — Сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.
  • Разъемы QMA-QMA
  • — это вариант разъемов SMA с быстрой фиксацией, используемых в промышленном и коммуникационном оборудовании.
  • RCA — сокращение от Radio Corporation of America, это разъемы, используемые в аудио и видео.Это сгруппированные желтые, белые и красные кабели, используемые в старых телевизорах. Разъемы RCA также называют гнездами A / V.
  • Разъемы
  • F — также называемые F-типами, они используются в цифровых и кабельных телевизорах. Обычно используются кабели RG6 или RG 59.

Использование коаксиальных кабелей

В домашних условиях и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашнего видеооборудования, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались как ранняя форма Ethernet, поддерживающая скорость до 10 Мбит / с, но коаксиальные кабели были вытеснены использованием кабелей с витыми парами.Однако они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио и телевизионных антенн к соответствующим приемникам.

Стандарты

Большинство коаксиальных спецификаций имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четырехугольным экраном и сопротивлением 75 Ом стали де-факто стандартом для многих отраслей.Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59 / U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214 / U, используемый для передачи высокочастотного сигнала.

Разъемы

для коаксиального кабеля варьируются от простых одиночных разъемов, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных каналов, смешанных с силовыми и другими сигнальными соединениями, размещенными в полу нестандартных корпусах.Они обычно используются в военной электронике и авионике.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, кабели большой мощности часто имеют толстую изоляцию и очень жесткие.

Некоторые кабели намеренно сделаны с толстыми центральными проводами, что приводит к сопротивлению скин-эффекту. Это происходит из-за распространения высокочастотных сигналов по поверхности проводника, а не по всей его поверхности. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.

Проблемы с помехами Коаксиальные кабели

могут испытывать различные виды помех. Утечка сигнала происходит, когда электромагнитное поле проходит через экран на внешней стороне кабеля. В других случаях внешний сигнал может просочиться через изоляцию. Прямые каналы для коммерческих радиовещательных вышек имеют наименьшие утечки и помехи, потому что эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где требуется специальная защита.

Разница между RG59 и RG6 Кабели

RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках кабель RG59 использовался до имплантации кабеля RG6. Кабель RG59 тоньше, сечением 20 американских проводов (AWG), и имеет медный центральный провод. Этот кабель, скорее всего, можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.

Кабель RG6 является кабелем большего диаметра 18 AWG и также имеет медный центральный провод.Кабель RG6 используется с широкополосным и высокочастотным оборудованием, где интернет и спутниковые сигналы могут передаваться на более высокой частоте по сравнению с традиционным аналоговым видео.

Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. На частотах выше 50 МГц необходимо использовать кабель RG6.

Руководство по разъемам, адаптерам и вилкам ТВ-антенны / спутниковой антенны

Если вы хотите подключить коаксиальный кабель для телевизионной антенны, спутниковой антенны, камеры видеонаблюдения или чего-то подобного.Важно, чтобы вы приобрели и установили правильные коаксиальные вилки для этой задачи. Существует много различных типов телевизионных / спутниковых вилок, и в этом блоге я описываю наиболее распространенные вместе с их использованием.

F-вилки

F-вилка пришла из США и чаще всего используется для подключения спутниковых антенн как на спутниковом LNB, так и на самом спутниковом ресивере. Штекер F имеет резьбовое соединение, которое позволяет надежно завинтить штекер и не выпадать из положения, что может быть обычным для многих типов коаксиальных штекеров.Штекеры F теперь также очень распространены для телевизионных антенн и коммунальных телевизионных систем для подключения антенн, разветвителей, усилителей и для подключения коаксиального кабеля.

Существует много типов F-штекеров для коаксиальных кабелей разного размера и штекеров, которые заканчиваются по-разному, как винты на F-штекерах, обжимные и компрессионные штекеры, но по сути они очень похожи.

Винтовые разъемы F

Винт на разъеме F является наиболее распространенным и легким для заделки из всех типов вилок F и может быть подготовлен с помощью лезвия Стэнли и ножниц или специального инструмента для заделки кабеля.Штекер F просто прикручивается к оплетке коаксиального кабеля и оболочке из ПВХ. Важно выбрать правильный F-штекер для кабеля, который вы используете, так как неправильный выбор может привести к неплотному соединению и быстрому ослаблению F-штекера. При правильном подключении штекер F должен оставаться на месте с относительно сильным усилием.

Винтовые F-соединения подходят для домашних телевизионных антенн / спутниковых систем, но не должны использоваться в коммунальных телевизионных системах, где вместо этого следует использовать обжимные F-разъемы или компрессионные штекеры.При использовании винтовых F-заглушек снаружи рекомендуется защитить соединения от атмосферных воздействий с помощью амальгамирующей ленты или силиконовой смазки, которая идеально подходит для подключения к спутниковым конвертерам LNB. Одним из больших преимуществ использования заглушек типа F с винтами является то, что они относительно недороги и могут использоваться повторно.

Обжим разъемов типа F

Обжим разъемов типа F — это следующий шаг по сравнению с навинчиванием разъемов. Обжим на вилке F имеет внутреннее кольцо, которое вставляется между оболочкой из ПВХ и экраном / оплеткой заземления кабеля.Это обеспечивает превосходное экранирование по сравнению с винтом на F-штекере, который заканчивается только за пределами оболочки кабеля. После установки штекер обжимается специальным обжимным инструментом. Хотя они технически лучше, чем навинчиваемые вилки, я не часто использую их для бытовых установок, так как обжим на F-соединениях не может быть использован повторно, после того, как они были обжаты, их нельзя использовать снова, поэтому важно обрезать коаксиальный кабель до правильную длину для начала, так как вы можете потратить зря кучу заглушек.

Я всегда использую обжимные штекеры для коммерческих и коммунальных установок MATV, SMATV и IRS, поскольку они соответствуют требованиям и обеспечивают превосходные характеристики. Все это накапливается в коммунальных системах, как правило, из-за очень большого количества разъемов и соединений, через которые сигналы должны пройти, прежде чем они достигнут телевизионных точек. Обжим вилок может быть сложной задачей, существуют специальные инструменты, которые помогут вам вставить вилку в коаксиальный кабель, и, как уже было сказано, вам понадобится обжимной инструмент, чтобы на самом деле обжать вилку.Иногда это может быть довольно сложно, но со временем это действительно помогает нарастить мышцы рук.

Компрессионные заглушки F

Всепогодные компрессионные заглушки F

Компрессионные заглушки F — лучшие из всех типов F-заглушек. На рынке представлено множество марок и моделей, одни лучше других. Компрессионная заглушка требует специального инструмента для заделки штепсельной вилки F, который может быть довольно дорогим в приобретении, особенно это касается инструментов, которые позволяют подключать коаксиальные кабели большего диаметра, например 1.Коаксиальный кабель с центральным проводом диаметром 25 мм или 1,65 мм.

Заглушки — самые дорогие из всех трех типов вилок F, и, как и обжимные вилки F, нельзя использовать снова. Однако после установки их так хорошо то, что, как бы вы ни старались, есть хороший шанс, что вы никогда не сможете вытащить вилку из кабеля, что сделает даже самый лучший винт с концевой заделкой или обжатие на вилке F. На самом деле, вы с большей вероятностью повредите сам коаксиальный кабель, потянув его слишком сильно.

Самая распространенная причина, по которой я использую компрессионные штекеры, — это коаксиальные кабели большего типа, которые обычно используются только в коммунальных телевизионных системах, чтобы уменьшить потери сигнала на больших расстояниях. Вы не хотите устанавливать винт на штекере F на что-либо, кроме обычного коаксиального кабеля диаметром 1 мм, и обжатие штекеров F может быть очень трудным для вставки на коаксиальный кабель 165 и выше, поэтому я просто сжимаю их штекеры как есть фактически самый простой в установке, при условии, что у вас есть правильное оборудование.Будьте очень осторожны, поскольку вилки для кабелей большего размера могут быть очень дорогими, поэтому вы не захотите испортить много соединений.

Всепогодные F-соединители

Существует ряд всепогодных F-образных компрессионных соединителей, которые идеально подходят для внешних оконечных устройств, таких как LNB спутниковой антенны. У них есть внутреннее резиновое уплотнительное кольцо, которое действует как уплотнение. Для этой цели я рекомендую разъемы Cablecon Compression F со степенью защиты IPX8, что означает, что вилку можно погружать в воду на глубину более 1 метра.Лично, когда я использовал это, что я обычно делаю только на коммунальных установках спутниковых антенн, я также смазывал немного силиконовой смазки на внешней стороне вилки, чтобы эта часть вилки не ржавела, и / или использовал самослипающуюся ленту на любой внешней стороне. Ф присоединяется.

Как и все штекеры F, но особенно всепогодные. Важно, чтобы соединения были выполнены плотно. Его следует затянуть пальцами как можно сильнее, а затем еще на четверть оборота или так, чтобы вилку нельзя было открутить рукой.Это необходимо для поддержания целостности экрана, предотвращения утечки радиочастотного излучения и проникновения воды. Гаечный ключ на 11 мм идеально подходит для этой задачи, но подойдут и плоскогубцы.

Разъем Quick F — вставляемый

Нажимной разъем F обычно является переходной вилкой, к которой присоединяется обычный разъем F. Соединитель Quick F не имеет внутренней резьбы, позволяющей завинтить его, вместо этого он вставляется в нужное положение и слегка захватывает резьбу.Они идеально подходят для быстрой установки, для соединений, которые необходимо регулярно отсоединять, и для трудно вставляемых F-соединителей. Большим недостатком этих заглушек является то, что они могут выпасть из положения с относительно небольшим усилием, поэтому при установке необходимо соблюдать особую осторожность.

Заглушки F 0,65 мм

Традиционный коаксиальный кабель, с которым люди наиболее знакомы, — это коаксиальный кабель с центральным проводом диаметром 1 мм, но другой распространенный размер кабеля, который используется специально для установок Sky, которые часто подключаются с помощью кабеля «дробовик», имеет 0.65-миллиметровый центральный провод, и вам нужно убедиться, что у вас есть вилка правильного размера для этого типа кабеля, который тоньше. Как и обычные размеры коаксиальных кабелей, F-штекеры для этого размера кабеля могут быть навинчиваемыми, обжимными и обжимными. Винт 0,65 мм на штекерах обычно, но не всегда, также имеет несколько колец на корпусе, поэтому их можно легко найти в смеси коаксиальных штекеров.

Заглушки F 1 мм

Это наиболее распространенный размер штекеров F, с которым люди знакомы, и который наиболее легко доступен.Коаксиальный кабель диаметром 1 мм по-прежнему является наиболее часто используемым кабелем, особенно в жилых помещениях. При очень коротких кабельных трассах для установки Sky часто предпочтительнее использовать «дробовик» с кабелем меньшего размера и с вилкой.

Заглушки F 1,25 мм

Для коммунальных телевизионных установок, где проложены очень длинные кабели, часто используется кабель с центральным проводом 1,25 мм, чтобы помочь преодолеть потери сигнала. Это кабель большего диаметра, для которого требуется больший F-штекер.Я бы посоветовал использовать только обжимные или компрессионные заглушки для этого типа кабеля, но винтовые заглушки существуют.

Вилки F 1,65 мм

Следующим размером кабеля по сравнению с кабелем «125» является коаксиальный кабель «165», в котором используется центральный провод 1,65 мм. Это опять же кабель более толстого диаметра, который будет иметь даже меньшее сопротивление / потери сигнала, чем кабель 125 мм. Этот кабель обычно используется только для коммунальных спутниковых систем и очень длинных кабельных трасс, которые могут быть очень распространены в больших зданиях.Я рекомендую использовать для этого кабеля 165 обжимных F-штекеров, так как даже обжимные штекеры может быть очень сложно вставить и заделать. Поскольку центральный проводник на этом кабеле очень большой, вилка будет иметь понижающий штифт, чтобы его можно было подключать к необходимому оборудованию. Будьте особенно осторожны при установке компрессионных заглушек на кабель 1,65 мм, так как они стоят около 10 фунтов стерлингов каждая. Вы же не хотите испортить многие из них!

F ответвители

F ответвитель — это вилка, которая соединяет два кабеля вместе с помощью концевых муфт типа F.Наиболее распространенным типом F-соединителя на сегодняшний день является F-образный соединитель, который представляет собой штекер «мама-гнездо», который позволяет двум штекерам F на двух кусках коаксиального кабеля создавать F-соединение. Существует еще один тип F-соединителя, который гораздо реже имеет соединения «папа-папа» с обеих сторон, которые можно использовать с двумя F-соединителями «мама».

Коаксиальные вилки

Для прямого подключения телевизора, ТВ-антенны, STB и PVR используют обычные разъемы, которые в торговле называют «коаксиальными вилками».Хотя в большинстве телевизионных антенных разветвителей / усилителей сейчас используются разъемы F, соединение на вашем телевизоре и большинстве настенных панелей / розеток называется «коаксиальным разъемом» или, более точное название — коаксиальным разъемом IEC. В этом видео показано, как установить коаксиальный штекер.

Штекер IEC

Штекер IEC — это коаксиальный штекер, с которым знакомо большинство людей в Великобритании. Это штекерное соединение, которое вставляется в гнездовое соединение, такое как антенный вход вашего телевизора.

Штекер IEC с внутренней резьбой

Штекер IEC с внутренней резьбой противоположен штекеру.Гнездо IEC чаще всего используется на сигнальных / радиочастотных выходах AV оборудования и обратных каналах от Sky Box и т.д. часть оборудования, обычно сам телевизор. Разделение сигнала встроено в аудио-видео оборудование, поэтому нет необходимости в дополнительном оборудовании для разделения сигнала. Обеспечив на оборудовании как штекерные, так и розеточные соединения, вы можете легко увидеть, какой из них является выходом, а какой — входом.Вот почему многие покупаемые телевизионные / ВЧ-выводы имеют штекерный соединитель на одном конце и гнездовой разъем на другом. Гнездовое коаксиальное соединение также может быть достигнуто с помощью штепсельной вилки с присоединенным коаксиальным соединителем.

Коаксиальный соединитель

Коаксиальный соединитель представляет собой соединение «мама-гнездо», которое позволяет соединять вместе два коаксиальных штыревых вывода IEC, идеально подходящих для соединения коаксиального кабеля. Коаксиальный ответвитель также может быть добавлен к штекеру IEC для создания коаксиального соединения с гнездом.

Обжим коаксиальных вилок

Существует другой тип коаксиальных вилок, которые имеют оконцовку, очень похожую на F обжимную вилку. Я не использую вилки такого типа, они предназначены только для одноразового использования. После обжима вилки ее нельзя будет использовать снова.

Прямоугольные вилки

Угловые коаксиальные вилки очень удобны для выполнения соединений в ограниченных пространствах, где радиус изгиба кабеля не подходит или кабель будет сдавлен.Это очень распространено для настенных телевизоров, где в некоторых моделях антенна соединяется с задней панелью телевизора под прямым углом к ​​стене. Подключение под прямым углом позволит вставить вилку в гораздо более тесное пространство и позволит установить телевизор как можно ближе к стене. Наиболее распространенным из них является прямоугольное соединение IEC, но также относительно распространен прямоугольный разъем F.

Штекеры BNC

Штекеры BNC — это штекеры, которые вставляются в нужное положение, а затем скручиваются, чтобы оставаться на месте.BNC расшифровывается как Bayonette Neil Consellman в честь человека, который разработал вилку, и обычно используется для аналоговых систем видеонаблюдения. Они бывают разных типов, но наиболее распространенным является соединение с обжимом.

Вилки адаптера коаксиального кабеля

Время от времени вам может понадобиться или будет полезно адаптировать F-соединение к соединению IEC или наоборот. В этом случае вам понадобится переходная вилка. Существует так много типов переходников, которые адаптируют одно соединение к другому.Чаще всего я использую следующие типы:

-Женский F на мужской коаксиальный кабель IEC

-Женский IEC на мужской F

-F на фонокорректор

-F на BNC

Есть множество других, слишком много, чтобы перечислить этот блог. Важно отметить, и это может показаться очевидным, но при преобразовании одного разъема в другой вы не получите автоматически услуги, связанные с другим разъемом. Например, у меня был клиент, который поменял вилку на конце своего спутникового кабеля и не знал, почему сигнал Freeview не работает при подключении к телевизору.

Вопросы по коаксиальному кабелю — в комментариях блога Пожалуйста,

Если у вас есть какие-либо комментарии или вопросы, возникающие из этого блога, пожалуйста, разместите их в разделе комментариев блога непосредственно под этим блогом, и я отвечу как можно скорее. Имейте в виду, что мы не предлагаем технические консультации или поддержку по телефону, поэтому НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, поскольку они предназначены ТОЛЬКО для КЛИЕНТОВ. Мы обслуживаем только Сассекс и Кент, поэтому, если вы находитесь за пределами этого региона, имейте в виду, что мы не можем помочь с установкой.Пожалуйста, также НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ ВЕБ-САЙТА И НЕ ОТПРАВЛЯЙТЕ ЧАСТНУЮ ЭЛЕКТРОННУЮ ПОЧТУ, так как вы, скорее всего, не получите ответа. У меня нет времени отвечать конфиденциально на все вопросы, которые мне задают, и, разместив ваш комментарий / вопрос в разделе комментариев блога, я смогу централизованно ответить на все эти вопросы. Также каждый, кто будет читать блог позже, получит пользу от заданного вопроса и полученного ответа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
